ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MA 443 C VIKING

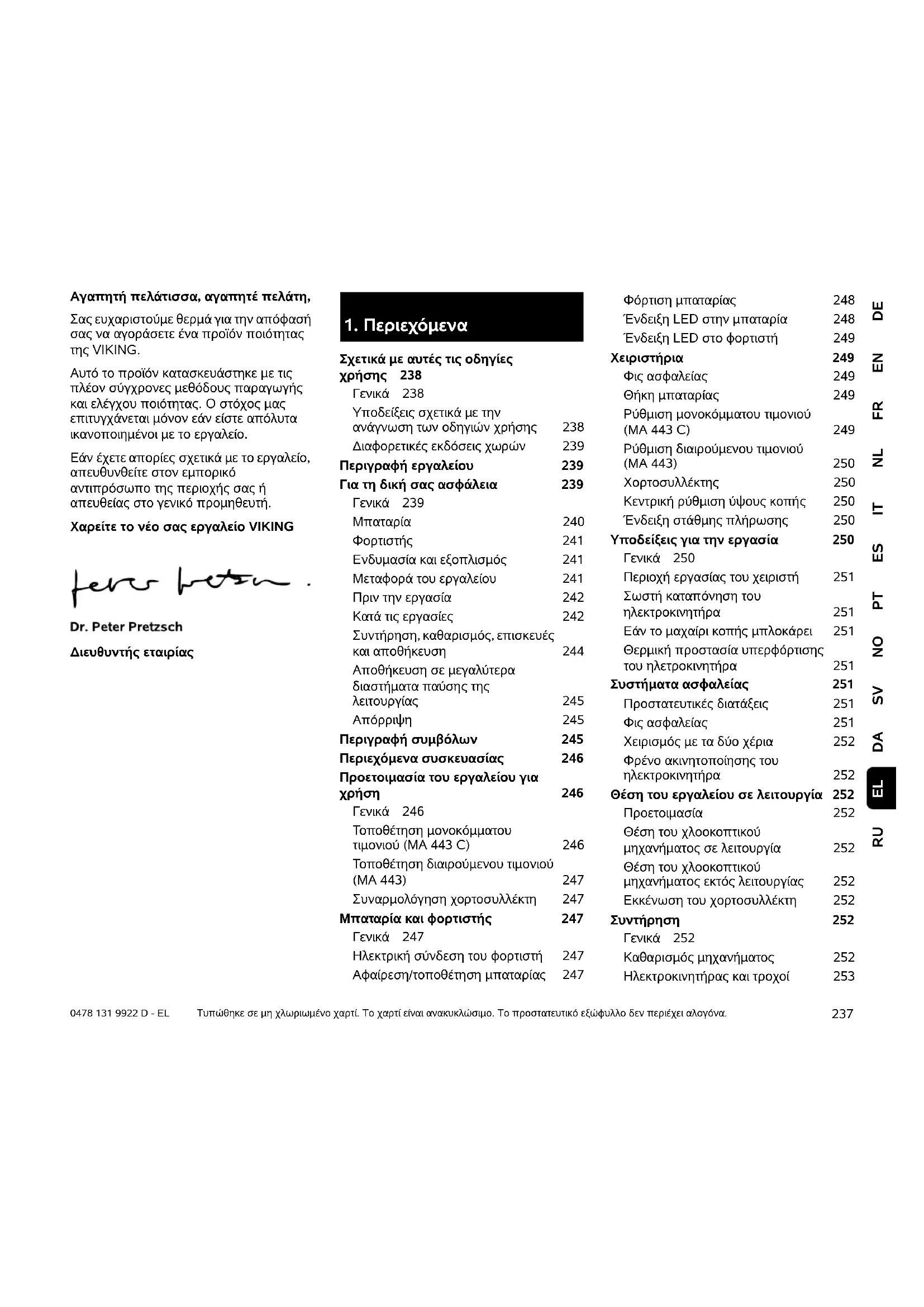

DEENFRNLITESPTNOSVDARU EL 0478 131 9922 D - EL Αγαπητή πελάτισσα, αγαπητέ πελάτη, Σας ευχαριστούµε θερµά για την απόφασή σας να αγοράσετε ένα προϊόν ποιότητας της VIKING. Αυτό το προϊόν κατασκευάστηκε µε τις πλέον σύγχρονες µεθόδους παραγωγής και ελέγχου ποιότητας. Ο στόχος µας επιτυγχάνεται µόνον εάν είστε απόλυτα ικανοποιηµένοι µε το εργαλείο. Εάν έχετε απορίες σχετικά µε το εργαλείο, απευθυνθείτε στον εµπορικό αντιπρόσωπο της περιοχής σας ή απευθείας στο γενικό προµηθευτή. Χαρείτε το νέο σας εργαλείο VIKING ∆ιευθυντής εταιρίας Τυπώθηκε σε µη χλωριωµένο χαρτί. Το χαρτί είναι ανακυκλώσιµο. Το προστατευτικό εξώφυλλο δεν περιέχει αλογόνα.

Σχετικά µε αυτές τις οδηγίες χρήσης 238 Γενικά 238 Υποδείξεις σχετικά µε την ανάγνωση των οδηγιών χρήσης 238 ∆ιαφορετικές εκδόσεις χωρών 239 Περιγραφή εργαλείου 239 Για τη δική σας ασφάλεια 239 Γενικά 239 Μπαταρία 240 Φορτιστής 241 Ενδυµασία και εξοπλισµός 241 Μεταφορά του εργαλείου 241 Πριν την εργασία 242 Κατά τις εργασίες 242 Συντήρηση, καθαρισµός, επισκευές και αποθήκευση 244 Αποθήκευση σε µεγαλύτερα διαστήµατα παύσης της λειτουργίας 245 Απόρριψη 245 Περιγραφή συµβόλων 245 Περιεχόµενα συσκευασίας 246 Προετοιµασία του εργαλείου για χρήση 246 Γενικά 246 Τοποθέτηση µονοκόµµατου τιµονιού (MA 443 C) 246 Τοποθέτηση διαιρούµενου τιµονιού (MA 443) 247 Συναρµολόγηση χορτοσυλλέκτη 247 Μπαταρία και φορτιστής 247 Γενικά 247 Ηλεκτρική σύνδεση του φορτιστή 247 Αφαίρεση/τοποθέτηση µπαταρίας 247 Φόρτιση µπαταρίας 248 Ένδειξη LED στην µπαταρία 248 Ένδειξη LED στο φορτιστή 249 Χειριστήρια 249 Φις ασφαλείας 249 Θήκη µπαταρίας 249 Ρύθµιση µονοκόµµατου τιµονιού (MA 443 C) 249 Ρύθµιση διαιρούµενου τιµονιού (MA 443) 250 Χορτοσυλλέκτης 250 Κεντρική ρύθµιση ύψους κοπής 250 Ένδειξη στάθµης πλήρωσης 250 Υποδείξεις για την εργασία 250 Γενικά 250 Περιοχή εργασίας του χειριστή 251 Σωστή καταπόνηση του ηλεκτροκινητήρα 251 Εάν το µαχαίρι κοπής µπλοκάρει 251 Θερµική προστασία υπερφόρτισης του ηλετροκινητήρα 251 Συστήµατα ασφαλείας 251 Προστατευτικές διατάξεις 251 Φις ασφαλείας 251 Χειρισµός µε τα δύο χέρια 252 Φρένο ακινητοποίησης του ηλεκτροκινητήρα 252 Θέση του εργαλείου σε λειτουργία 252 Προετοιµασία 252 Θέση του χλοοκοπτικού µηχανήµατος σε λειτουργία 252 Θέση του χλοοκοπτικού µηχανήµατος εκτός λειτουργίας 252 Εκκένωση του χορτοσυλλέκτη 252 Συντήρηση 252 Γενικά 252 Καθαρισµός µηχανήµατος 252 Ηλεκτροκινητήρας και τροχοί 2530478 131 9922 D - EL

Αυτές οι οδηγίες χρήσης αποτελούν γνήσιες οδηγίες λειτουργίας του κατασκευαστή, όπως αυτές ορίζονται σύµφωνα µε την Οδηγία της ΕΕ 2006/42/ΕC. Η VIKING εργάζεται συνεχώς για τη βελτίωση και εξέλιξη του προγράµµατος των προϊόντων της. Για το λόγο αυτό διατηρεί το δικαίωµα αλλαγών των προϊόντων σε ό,τι αφορά στη µορφή και την τεχνολογία τους. Για το λόγο αυτό οι αναφορές και οι εικόνες που περιέχονται στο παρόν φυλλάδιο δεν είναι δεσµευτικές. Οι παρούσες οδηγίες χρήσης προστατεύονται από πνευµατικά δικαιώµατα. Με την επιφύλαξη παντός δικαιώµατος, και ειδικότερα του δικαιώµατος αναπαραγωγής, µετάφρασης και επεξεργασίας µε ηλεκτρονικά

2.2 Υποδείξεις σχετικά µε την

ανάγνωση των οδηγιών χρήσης Οι εικόνες και τα κείµενα περιγράφουν συγκεκριµένα βήµατα χειρισµού. Όλα τα σύµβολα εικόνων που είναι τοποθετηµένα στο εργαλείο επεξηγούνται στις παρούσες οδηγίες χρήσης. Κατεύθυνση βλέµµατος: Κατεύθυνση βλέµµατος όταν αναφέρεται «δεξιά» και «αριστερά» στις οδηγίες

Ο χρήστης βρίσκεται πίσω από το εργαλείο και κοιτά εµπρός, προς την κατεύθυνση κίνησης. Παραποµπή κεφαλαίων: Η παραποµπή στα αντίστοιχα κεφάλαια και υποκεφάλαια για περαιτέρω επεξηγήσεις γίνεται µε ένα βέλος. Στο παράδειγµα που ακολουθεί παρουσιάζεται µία παραποµπή σε ένα κεφάλαιο: (Ö 2.1) Χαρακτηρισµός των αποσπασµάτων των κειµένων: Οι υποδείξεις που περιγράφονται ενδέχεται να επισηµαίνονται µε τον τρόπο που παρουσιάζεται στα παρακάτω παραδείγµατα. Βήµατα χειρισµού που απαιτούν την επέµβαση του χρήστη: ●Λύστε τη βίδα (1) µε ένα κατσαβίδι, πιέστε το µοχλό (2) ... Γενικές περιγραφές: – Χρήση του προϊόντος σε αθλητικές δραστηριότητες ή διαγωνισµούς Κείµενο µε πρόσθετη σηµασία: Τα αποσπάσµατα µε πρόσθετη σηµασία επισηµαίνονται µε τα εξής σύµβολα για να τονιστούν ιδιαίτερα σε αυτές τις οδηγίες

Κείµενα σε συσχετισµό µε εικόνα: Όλες τις απεικονίσεις που επεξηγούν τη χρήση του εργαλείου θα τις βρείτε στην αρχή αυτών των οδηγιών χρήσης. Μπαταρία 253 Φορτιστής 253 Έλεγχος φθοράς των µαχαιριών 253 Αφαίρεση και τοποθέτηση µαχαιριού κοπής 254 Τρόχισµα του µαχαιριού κοπής 254 Φύλαξη (χειµερινή παύση εργασιών)254 Μεταφορά 255 Μεταφορά και στερέωση χλοοκοπτικού µηχανήµατος 255 Ελαχιστοποίηση φθορών και αποφυγή βλαβών 255 Προστασία περιβάλλοντος 256 Συνηθισµένα ανταλλακτικά 256 Πιστοποιητικό συµβατότητας CE του κατασκευαστή 257 Τεχνικά στοιχεία 257 Εντοπισµός βλαβών 258 Πρόγραµµα συντήρησης 260 Βεβαίωση παράδοσης 260 Βεβαίωση συντήρησης 260

2. Σχετικά µε αυτές τις

Κίνδυνος ατυχήµατος και σοβαρών τραυµατισµών ατόµων. Απαιτείται ή πρέπει να αποφευχθεί µία συγκεκριµένη συµπεριφορά. Προειδοποίηση! Κίνδυνος τραυµατισµών ατόµων. Μία συγκεκριµένη συµπεριφορά αποτρέπει πιθανούς ή ενδεχόµενους τραυµατισµούς.

Οι ελαφριοί τραυµατισµοί ή αντίστοιχα οι υλικές ζηµιές µπορούν να αποτραπούν µε µία συγκεκριµένη συµπεριφορά.

Πληροφορίες για την καλύτερη χρήση του εργαλείου και για την αποφυγή πιθανών λανθασµένων χειρισµών.239 DEENFRNLITESPTNOSVDARU EL 0478 131 9922 D - EL Το σύµβολο κάµερας χρησιµεύει στο συσχετισµό των εικόνων στις σελίδες εικόνων µε το αντίστοιχο τµήµα κειµένου των οδηγιών

2.3 ∆ιαφορετικές εκδόσεις χωρών

Η VIKING παραδίδει τους φορτιστές µε διαφορετικά φις και διακόπτες, ανάλογα µε τη χώρα παράδοσης. Στις εικόνες απεικονίζονται φορτιστές µε ευρωπαϊκό φις, η ηλεκτρική σύνδεση των µηχανηµάτων µε φις άλλου τύπου πραγµατοποιείται µε παρόµοιο τρόπο.

Κατά τις εργασίες µε το εργαλείο θα πρέπει να τηρηθούν οπωσδήποτε οι παρόντες κανονισµοί πρόληψης ατυχηµάτων. Πριν από την πρώτη θέση σε λειτουργία θα πρέπει να διαβάσετε προσεκτικά όλες τις οδηγίες χρήσης. Φυλάξτε τις οδηγίες χρήσης προσεκτικά για µελλοντική

Αυτά τα προληπτικά µέτρα είναι απαραίτητα για τη δική σας ασφάλεια. Χρησιµοποιείτε το εργαλείο µε σύνεση και υπευθυνότητα και έχετε πάντοτε υπ' όψιν σας ότι ο χρήστης του εργαλείου ευθύνεται για τυχόν ατυχήµατα ή πρόκληση ζηµιών σε ξένη ιδιοκτησία. Εξοικειωθείτε µε τα χειριστήρια και τη χρήση του εργαλείου. Το εργαλείο επιτρέπεται να χρησιµοποιηθεί µόνο από άτοµα που έχουν διαβάσει τις οδηγίες χρήσης και έχουν εξοικειωθεί µε τη χρήση του εργαλείου. Πριν από την πρώτη θέση σε λειτουργία θα πρέπει ο χρήστης να επιδιώκει να λαµβάνει πρακτικές και σωστές υποδείξεις και συµβουλές χρήσης. Ο πωλητής ή ο ειδικός τεχνίτης θα πρέπει να εξηγήσει στο χρήστη τον ασφαλή χειρισµό του εργαλείου. Μ' αυτήν την υπόδειξη ο χρήστης θα κατανοήσει ότι απαιτείται ιδιαίτερη προσοχή και συγκέντρωση στην εργασία µε το εργαλείο. Παραχωρήστε ή δανείστε το εργαλείο µαζί µε όλα τα εξαρτήµατα, µόνο σε άτοµα που έχουν ενηµερωθεί ή γνωρίζουν το συγκεκριµένο µοντέλο και έχουν εξοικειωθεί απόλυτα µε τη χρήση του. Οι οδηγίες χρήσης αποτελούν µέρος του εργαλείου και θα πρέπει να παραδίδονται πάντα µαζί µ' αυτό. Χρησιµοποιείτε το εργαλείο µόνο όταν είστε ξεκούραστοι και βρίσκεστε σε άριστη φυσική και πνευµατική κατάσταση. Εάν αντιµετωπίζετε περιορισµούς λόγω υγείας θα πρέπει να ρωτήσετε τον γιατρό σας εάν µπορείτε να εργαστείτε µε το εργαλείο. ∆εν επιτρέπεται να εργάζεστε µε το εργαλείο µετά τη λήψη αλκοόλ, ναρκωτικών ουσιών ή φαρµάκων που µειώνουν την ικανότητα αντίδρασης. Η χρήση του εργαλείου πρέπει πάντα να απαγορεύεται σε παιδιά, άτοµα µε περιορισµένες σωµατικές, φυσικές και πνευµατικές ικανότητες, σε άπειρα άτοµα

3. Περιγραφή εργαλείου

1 Επάνω τµήµα του τιµονιού 2 Ταχυτανυστήρας (MA 443) 3 Κάτω τµήµα τιµονιού (MA 443) 4 Κάλυµµα κινητήρα 5 Καπάκι 6 Εµπρός τροχός 7 Χειρολαβή µπροστά 8 Πινακίδα χαρακτηρισµού τύπου 9 Περίβληµα 10 Πίσω τροχός 11 Μοχλός ρύθµισης ύψους κοπής 12 Χειρολαβή πίσω

13 Χορτοσυλλέκτης 14 Ένδειξη στάθµης πλήρωσης (χορτοσυλλέκτης) 15 Μπάρα διακοπής του κινητήρα 16 Πλήκτρο ενεργοποίησης 17 Μοχλός ασφάλισης τιµονιού (MA 443 C) 18 Κονσόλα τιµονιού (MA 443 C) 19 Φις ασφαλείας 20 Μπαταρία 21 Φορτιστής

4. Για τη δική σας ασφάλεια

Κίνδυνος ασφυξίας! Κίνδυνος ασφυξίας για τα παιδιά όταν παίζουν µε τα υλικά συσκευασίας. Κρατάτε τα υλικά συσκευασίας πάντα µακριά από παιδιά.0478 131 9922 D - EL

και άτοµα µε ανεπαρκείς γνώσεις, καθώς και σε άτοµα που δεν γνωρίζουν τις

Μην επιτρέπετε ποτέ σε παιδιά ή έφηβους κάτω από 16 ετών να χρησιµοποιούν το εργαλείο. Ενδέχεται οι τοπικοί κανονισµοί να ορίζουν το ελάχιστο όριο ηλικίας για τους χειριστές του εργαλείου. Το εργαλείο είναι σχεδιασµένο για ιδιωτική

Προσοχή - Κίνδυνος ατυχήµατος! Το εργαλείο προορίζεται µόνο για την κοπή του χόρτου. ∆εν επιτρέπεται άλλη χρήση του εργαλείου, η οποία µπορεί να αποβεί επικίνδυνη ή να οδηγήσει σε φθορές του εργαλείου. Λόγω του αυξηµένου κινδύνου πρόκλησης σωµατικών βλαβών στο χειριστή, το εργαλείο δεν επιτρέπεται να χρησιµοποιηθεί για τις παρακάτω εργασίες (αποσπασµατική αναφορά): – για την κοπή θάµνων και θαµνοφρακτών, – για την κοπή χόρτου κοντά σε

– για τη φροντίδα του χλοοτάπητα επάνω σε στέγες και σε ζαρντινιέρες, – για τον τεµαχισµό κλαδιών δέντρων και θαµνοφρακτών. – Για τον καθαρισµό πεζοδροµίων (αναρρόφηση, λειτουργία φυσητήρα). – για το στρώσιµο των ανωµαλιών του εδάφους, π.χ. σε φωλιές τυφλοπόντικα. – για τη µεταφορά του υλικού κοπής, εκτός φυσικά από τον προβλεπόµενο για αυτή τη χρήση χορτοσυλλέκτη. Για λόγους ασφαλείας απαγορεύεται οποιαδήποτε µετατροπή στο εργαλείο, εκτός από την τοποθέτηση του πρόσθετου εξοπλισµού που έχει εγκριθεί από τη VIKING. Κάτι τέτοιο εξάλλου οδηγεί σε ακύρωση της εγγύησης. Πληροφορίες για τον εγκεκριµένο πρόσθετο εξοπλισµό µπορείτε να λάβετε από τον εµπορικό αντιπρόσωπο της VIKING. Ειδικότερα, απαγορεύεται οποιαδήποτε επέµβαση στο εργαλείο, η οποία επηρεάζει την απόδοση ή τον αριθµό στροφών του ηλεκτροκινητήρα. Με το εργαλείο δεν επιτρέπεται να µεταφερθούν αντικείµενα, ζώα ή άτοµα, ειδικότερα παιδιά. Στη χρήση σε δηµόσιους χώρους, σε πάρκα, σε χώρους άθλησης, σε δρόµους, σε αγροτικές και γεωργικές επιχειρήσεις απαιτείται ιδιαίτερη προσοχή. Προσοχή! Κίνδυνος για την υγεία λόγω κραδασµών! Η υπερβολική καταπόνηση από κραδασµούς µπορεί να προκαλέσει διαταραχές στο κυκλοφορικό ή νευρολογικό σύστηµα, ειδικά στα άτοµα µε προβλήµατα στο κυκλοφορικό σύστηµα. Απευθυνθείτε σε γιατρό, εάν παρουσιαστούν συµπτώµατα που ενδέχεται να οφείλονται στους κραδασµούς. Τέτοια συµπτώµατα, που εµφανίζονται κυρίως στα δάκτυλα, τα χέρια και τους καρπούς, είναι για παράδειγµα τα εξής (αποσπασµατική αναφορά): – αναισθησία,

–µυϊκή ατονία, – δερµατική δυσχρωµία, –µούδιασµα.

Ακολουθήστε τις οδηγίες στο συνοδευτικό φυλλάδιο ή τις οδηγίες χρήσης της µπαταρίας STIHL και φυλάξτε τις σε ασφαλές µέρος. Χρησιµοποιείτε µόνο γνήσιες µπαταρίες STIHL. Χρησιµοποιείτε τη µπαταρία STIHL µόνο µε µηχανήµατα STIHL ή VIKING και φορτίζετέ τη µε φορτιστές STIHL. Μην ανοίγετε ποτέ την µπαταρία. Προστατεύετε τη µπαταρία από πτώσεις. Μη χρησιµοποιείτε ελαττωµατικές ή παραµορφωµένες µπαταρίες. Βεβαιωθείτε ότι η µπαταρία βρίσκεται µακριά από τα παιδιά. Χρησιµοποιείτε και φυλάσσετε τη µπαταρία µόνο υπό θερµοκρασίες από -10°C έως +50°C. Προστατεύετε τη µπαταρία από την άµεση ηλιακή ακτινοβολία, τη θερµότητα και τη φωτιά – µη τη ρίχνετε ποτέ στη φωτιά – Κίνδυνος έκρηξης! Προστατεύετε τη µπαταρία από τη βροχή – µη τη βυθίζετε σε

Μην εκθέτετε τη µπαταρία σε µικροκύµατα ή υψηλή πίεση. Μην συνδέετε ποτέ τους πόλους της µπαταρίας µε µεταλλικά αντικείµενα (βραχυκύκλωση). Η µπαταρία ενδέχεται να υποστεί ζηµιά κατά την βραχυκύκλωση. ∆ιατηρείτε τις µη χρησιµοποιούµενες µπαταρίες µακριά από µεταλλικά αντικείµενα (π. χ. καρφιά, νοµίσµατα,241 DEENFRNLITESPTNOSVDARU EL 0478 131 9922 D - EL κοσµήµατα). Μη χρησιµοποιείτε µεταλλικά κιβώτια µεταφοράς – Κίνδυνος έκρηξης και πυρκαγιάς! Σε περίπτωση κακής χρήσης, ενδέχεται να παρουσιαστεί διαρροή από την µπαταρία – Αποφεύγετε την επαφή! Σε περίπτωση τυχαίας επαφής, ξεπλύνετε µε νερό. Εάν τα υγρά έρθουν σε επαφή µε τα µάτια, ζητήστε επιπλέον ιατρική βοήθεια. Οι διαρροές υγρών µπαταρίας ενδέχεται να προκαλέσουν δερµατικούς ερεθισµούς και ποικίλα εγκαύµατα. Μην εισαγάγετε αντικείµενα στις εγκοπές αερισµού της µπαταρίας. Αριθµός στοιχείων και περιεχόµενη ενέργεια σύµφωνα µε τις προδιαγραφές του κατασκευαστή των στοιχείων. Για επιπλέον υποδείξεις ασφαλείας ανατρέξτε στο www.stihl.com/safety-data-sheets

Ακολουθήστε τις οδηγίες στο συνοδευτικό φυλλάδιο ή τις οδηγίες χρήσης του φορτιστή STIHL και φυλάξτε τις σε ασφαλές µέρος. Χρησιµοποιείτε µόνο γνήσιους φορτιστές STIHL. Ο φορτιστής δεν επιτρέπεται να χρησιµοποιηθεί εάν έχει υποστεί ζηµιές. Χρησιµοποιείτε τον φορτιστή µόνο για τη φόρτιση γεωµετρικά κατάλληλων µπαταριών τύπου AP µε χωρητικότητα έως 10 Ah και τάση έως 42 Volt. Μη φορτίζετε ελαττωµατικές ή παραµορφωµένες µπαταρίες. Η τάση και η συχνότητα του δικτύου θα πρέπει να συµφωνούν µε τα στοιχεία που αναφέρονται στην πινακίδα τύπου στο κάτω µέρος του φορτιστή ή µε τις υποδείξεις στις οδηγίες χρήσης του

Μην ανοίγετε τον φορτιστή. Μετά τη χρήση αποσυνδέστε το φις και βεβαιωθείτε ότι ο φορτιστής βρίσκεται µακριά από τα παιδιά.

4.4 Ενδυµασία και εξοπλισµός

Κατά την εργασία θα πρέπει να φοράτε πάντοτε κλειστά ανθεκτικά υποδήµατα µε αντιολισθητική σόλα. Μην εργάζεστε ποτέ εάν δεν φοράτε υποδήµατα ή π.χ. όταν φοράτε πέδιλα. Κατά την εκτέλεση εργασιών συντήρησης και καθαρισµού καθώς και κατά τη µεταφορά του εργαλείου, φοράτε πάντα ανθεκτικά γάντια, ενώ τα µακριά µαλλιά πρέπει να δένονται και να καλύπτονται (µε µαντίλι, καπέλο κ.λπ.). Φοράτε πάντα κατάλληλα προστατευτικά γυαλιά όταν τροχίζετε το µαχαίρι κοπής. Για τη χρήση του εργαλείου ο χειριστής πρέπει να φορά µακρύ παντελόνι και εφαρµοστά ρούχα. Μην φοράτε ποτέ φαρδιά ρούχα, τα οποία µπορεί να πιαστούν στα κινητά µέρη του εργαλείου (µοχλοί χειρισµού). Επίσης, µην φοράτε κοσµήµατα, γραβάτες και κασκόλ.

4.5 Μεταφορά του εργαλείου

Εργάζεστε µόνο µε γάντια προκειµένου να αποφύγετε τους τραυµατισµούς από τα αιχµηρά ή θερµά µέρη του εργαλείου. Πριν από τη µεταφορά θέστε εκτός λειτουργίας το εργαλείο, ακινητοποιήστε το µαχαίρι και τραβήξτε το φις ασφαλείας. Μεταφέρετε το µηχάνηµα µόνον αφού πρώτα κρυώσει ο ηλεκτροκινητήρας. Προσέξτε το βάρος του εργαλείου και χρησιµοποιήστε κατάλληλα βοηθήµατα φόρτωσης (ράµπα φόρτωσης, ανυψωτικά). Ασφαλίστε το εργαλείο και τα πρόσθετα εξαρτήµατα που µεταφέρετε µαζί µ' αυτό (π.χ. χορτοσυλλέκτη) επάνω στην επιφάνεια φόρτωσης µε υλικά στερέωσης κατάλληλων διαστάσεων (ιµάντες, σχοινιά

Κατά την ανύψωση και τη µεταφορά αποφύγετε την επαφή µε το µαχαίρι

Προσέξτε ιδιαίτερα τις υποδείξεις στο κεφάλαιο «Μεταφορά». Σ' αυτό περιγράφεται ο τρόπος ανύψωσης ή πρόσδεσης του εργαλείου. (Ö 14.1) Τηρείτε τους τοπικούς κανονισµούς που ορίζονται από τη νοµοθεσία για τη µεταφορά του εργαλείου και ειδικότερα αυτούς που αφορούν την ασφάλεια φορτίου και τη µεταφορά αντικειµένων επάνω σε επιφάνειες φόρτωσης. Μην αφήνετε την µπαταρία µέσα στο αυτοκίνητο και µην την εκθέτετε ποτέ στην άµεση ηλιακή ακτινοβολία. Οι µπαταρίες ιόντων λιθίου θα πρέπει να µεταφέρονται µε ιδιαίτερη προσοχή. Ειδικότερα θα πρέπει να διασφαλιστεί ότι0478 131 9922 D - EL

οι µπαταρίες θα µεταφέρονται προστατευµένες από το ενδεχόµενο βραχυκυκλώµατος. Για το λόγο αυτό θα πρέπει να φυλάσσετε τη γνήσια χάρτινη συσκευασία της µπαταρίας. Μεταφέρετε τις µπαταρίες STIHL είτε στην άθικτη γνήσια συσκευασία είτε στο χλοοκοπτικό.

4.6 Πριν την εργασία

Θα πρέπει να εξασφαλιστεί ότι µ' αυτό το εργαλείο θα εργαστούν µόνον άτοµα που γνωρίζουν τις οδηγίες χρήσης. ∆ώστε προσοχή στους τοπικούς κανονισµούς που αφορούν τους χρόνους λειτουργίας και χρήσης µηχανοκίνητων εργαλείων κήπου µε κινητήρα εσωτερικής καύσης ή ηλεκτροκινητήρα. Ελέγξτε προσεκτικά την περιοχή όπου θα χρησιµοποιήσετε το εργαλείο και αποµακρύνετε πέτρες, κλαδιά, σύρµατα, κόκαλα και άλλα ξένα αντικείµενα που µπορεί να εκσφενδονιστούν από το εργαλείο. Τα εµπόδια (π.χ. κοµµένοι κορµοί δέντρων, ρίζες) δεν γίνονται εύκολα αντιληπτά στο ψηλό χόρτο. Για το λόγο αυτό, µαρκάρετε πριν από την εργασία µε το εργαλείο όλα τα ξένα σώµατα (εµπόδια) τα οποία είναι ενσωµατωµένα στο χλοοτάπητα και δεν µπορούν να αποµακρυνθούν. Πριν από τη χρήση του εργαλείου θα πρέπει να αντικατασταθούν τα φθαρµένα ή ελαττωµατικά εξαρτήµατα. Οι δυσανάγνωστες ή οι φθαρµένες πινακίδες υποδείξεων και προειδοποιήσεων θα πρέπει να αντικαθίστανται άµεσα. Ο αντιπρόσωπος της VIKING διαθέτει εφεδρικές αυτοκόλλητες πινακίδες και όλα τα υπόλοιπα ανταλλακτικά. Το µηχάνηµα επιτρέπεται να χρησιµοποιείται µόνο όταν βρίσκεται σε κατάσταση ασφαλούς λειτουργίας. Πριν από κάθε έναρξη λειτουργίας ελέγξτε εάν: – το µηχάνηµα έχει συναρµολογηθεί σύµφωνα µε τον προβλεπόµενο τρόπο. – το κοπτικό εργαλείο και ολόκληρο το σύστηµα κοπής (µαχαίρι κοπής, εξαρτήµατα στερέωσης, περίβληµα συστήµατος κοπής) βρίσκονται σε άριστη κατάσταση. Ειδικότερα, θα πρέπει να ελέγχετε τη σταθερή εφαρµογή καθώς και την ύπαρξη ζηµιών (ρωγµές ή αυλακώσεις) και

– εάν οι διατάξεις ασφαλείας (π.χ. στόµιο εξαγωγής, περίβληµα, µπάρα διακοπής του κινητήρα), βρίσκονται σε άριστη κατάσταση και λειτουργούν σωστά. – εάν ο χορτοσυλλέκτης δεν φέρει ζηµιές και έχει συναρµολογηθεί κανονικά. ∆εν επιτρέπεται να χρησιµοποιηθεί ένας ελαττωµατικός χορτοσυλλέκτης. – εάν το φρένο ακινητοποίησης του ηλεκτροκινητήρα λειτουργεί. Εάν χρειαστεί, πραγµατοποιήστε όλες τις απαιτούµενες εργασίες ή αναζητήστε έναν εµπορικό αντιπρόσωπο. Η VIKING προτείνει τον εµπορικό αντιπρόσωπο VIKING. Προσέξτε τις υποδείξεις στα κεφάλαια "Μπαταρία" (Ö 4.2) και "Φορτιστής" (Ö 4.3). Μη θέτετε ποτέ τον ηλεκτροκινητήρα εντός λειτουργίας εάν το µαχαίρι δεν έχει τοποθετηθεί µε τον προβλεπόµενο τρόπο. Κίνδυνος υπερθέρµανσης του ηλεκτροκινητήρα!

4.7 Κατά τις εργασίες

Μην εργάζεστε ποτέ όταν βρίσκονται στην επικίνδυνη περιοχή ζώα ή άλλα άτοµα, και ειδικά παιδιά. ∆εν επιτρέπεται να αφαιρεθούν ή να παρακαµφθούν τα χειριστήρια και οι διατάξεις ασφαλείας που έχουν τοποθετηθεί στο εργαλείο. Ειδικότερα δεν πρέπει ποτέ να σταθεροποιείτε την µπάρα διακοπής του κινητήρα επάνω στην µπάρα του τιµονιού (π.χ. δένοντάς την). Προσοχή – Κίνδυνος τραυµατισµών! Μην πλησιάζετε ποτέ τα χέρια και τα πόδια σας κοντά ή κάτω από τα περιστρεφόµενα µέρη. Μην έρχεστε ποτέ σε επαφή µε το περιστρεφόµενο µαχαίρι. Κρατάτε πάντοτε απόσταση από το άνοιγµα εξαγωγής. Θα πρέπει να διατηρείτε την οριζόµενη απόσταση ασφαλείας από το τιµόνι. Το τιµόνι θα πρέπει να είναι πάντα σωστά τοποθετηµένο και δεν πρέπει να έχει τροποποιηθεί. Μην θέτετε ποτέ σε λειτουργία το εργαλείο όταν το τιµόνι είναι αναδιπλωµένο. Μη στερεώνετε ποτέ αντικείµενα στο τιµόνι (π. χ. ρουχισµό εργασίας). Εργάζεστε πάντοτε µε το φως της ηµέρας ή σε συνθήκες καλού τεχνητού φωτισµού. Μην εργάζεστε σε θερµοκρασίες περιβάλλοντος κάτω από +5°C. Μην εργάζεστε µε το εργαλείο σε βροχή, καταιγίδα και ειδικότερα όταν υπάρχει κίνδυνος κεραυνοπληξίας. Σε υγρό έδαφος υπάρχει αυξηµένος κίνδυνος τραυµατισµών λόγω περιορισµένης σταθερότητας.243 DEENFRNLITESPTNOSVDARU EL 0478 131 9922 D - EL Θα πρέπει να εργάζεστε µε ιδιαίτερη προσοχή για να µη γλιστρήσετε. Εάν είναι δυνατό, θα πρέπει να αποφεύγεται η χρήση του εργαλείου σε υγρό έδαφος. Μην αφήνετε το εργαλείο στη βροχή. Θέση εργαλείου σε λειτουργία: Θέτετε το εργαλείο σε λειτουργία πάντοτε µε ιδιαίτερη προσοχή, σύµφωνα µε τις υποδείξεις του κεφαλαίου «Θέση του εργαλείου σε λειτουργία». (Ö 12.) Προσέξτε, θα πρέπει τα πόδια σας να απέχουν αρκετά από τα κοπτικά εργαλεία. Κατά την ενεργοποίησή του το εργαλείο πρέπει να βρίσκεται σε επίπεδη επιφάνεια. Το εργαλείο δεν επιτρέπεται να ανατραπεί πριν την ενεργοποίηση και κατά τη διαδικασία ενεργοποίησής του. Μην θέτετε τον ηλεκτροκινητήρα σε λειτουργία εάν ο αγωγός εξαγωγής δεν είναι καλυµµένος από το στόµιο εξαγωγής ή το χορτοσυλλέκτη. Θα πρέπει να αποφεύγονται οι συχνές ενεργοποιήσεις εντός µικρού χρονικού διαστήµατος. Ειδικά θα πρέπει να αποφεύγεται το «παιχνίδι» µε το πλήκτρο ενεργοποίησης. Κίνδυνος υπερθέρµανσης του ηλεκτροκινητήρα! Εργασίες σε πλαγιές: Εργάζεστε πάντα κάθετα προς τις πλαγιές και ποτέ κατά µήκος αυτών. Εάν ο χειριστής χάσει τον έλεγχο όταν κόβει το χόρτο κατά µήκος της πλαγιάς, µπορεί να παρασυρθεί από το εργαλείο. Να είστε ιδιαίτερα προσεκτικοί όταν αλλάζετε πορεία σε πλαγιές και εδάφη µε

Φροντίζετε πάντα για την καλή ευστάθεια σε πλαγιές και αποφεύγετε την εργασία µε το εργαλείο σε απότοµες πλαγιές. Για λόγους ασφαλείας, το εργαλείο δεν πρέπει να χρησιµοποιείται σε πλαγιές µε κλίση µεγαλύτερη από 25° (46,6 %). Κίνδυνος τραυµατισµών! Η κλίση πλαγιάς κατά 25° αντιστοιχεί σε κάθετη υψοµετρική διαφορά 46,6 cm σε οριζόντια επιφάνεια µήκους 100 cm.

Προσοχή - Κίνδυνος τραυµατισµών! Μην πλησιάζετε ποτέ τα χέρια και τα πόδια σας κοντά ή κάτω από τα περιστρεφόµενα µέρη. Μην έρχεστε ποτέ σε επαφή µε το περιστρεφόµενο µαχαίρι. Κρατάτε πάντοτε απόσταση από το άνοιγµα εξαγωγής. Θα πρέπει να διατηρείτε την οριζόµενη απόσταση ασφαλείας από το τιµόνι. Μην προσπαθείτε να επιθεωρήσετε το µαχαίρι όταν το εργαλείο βρίσκεται σε λειτουργία. Μην ανοίγετε ποτέ το στόµιο εξαγωγής χόρτου ή/και µην αφαιρείτε το χορτοσυλλέκτη όσο το µαχαίρι κοπής βρίσκεται σε λειτουργία. Το περιστρεφόµενο µαχαίρι µπορεί να προκαλέσει τραυµατισµούς. Να οδηγείτε πάντα το εργαλείο µε ταχύτητα βάδην, σε καµία περίπτωση δεν πρέπει να τρέχετε όταν εργάζεστε. Οδηγώντας γρήγορα το εργαλείο αυξάνεται ο κίνδυνος τραυµατισµών π.χ. από γλίστρηµα κλπ. Να είστε ιδιαίτερα προσεκτικοί όταν κάνετε ελιγµούς µε το εργαλείο ή όταν το τραβάτε προς το µέρος σας. Υπάρχει µεγάλος κίνδυνος να σκοντάψετε! Χρησιµοποιείτε το εργαλείο µε ιδιαίτερη προσοχή, όταν εργάζεστε κοντά σε πλαγιές, στις άκρες του οικοπέδου, σε τάφρους και δεξαµενές. Ειδικότερα, θα πρέπει να τηρείτε επαρκή απόσταση από αυτά τα επικίνδυνα σηµεία. Τα αντικείµενα που ενδεχοµένως είναι ενσωµατωµένα στο χλοοτάπητα (συστήµατα ποτίσµατος, πάσσαλοι, βαλβίδες νερού, βάσεις θεµελίωσης, ηλεκτρικά καλώδια κ.λπ.) πρέπει να παρακάµπτονται. Μην περνάτε ποτέ πάνω από τέτοια αντικείµενα. Σε περίπτωση που το κοπτικό εργαλείο ή το εργαλείο έρθει σε επαφή µε κάποιο εµπόδιο ή ξένο σώµα, θα πρέπει να θέσετε τον ηλεκτροκινητήρα εκτός λειτουργίας, να αποσυνδέσετε το φις ασφαλείας και να πραγµατοποιήσετε έναν εκτεταµένο

∆ώστε προσοχή στην περιστροφή του κοπτικού εργαλείου, θα χρειαστούν µερικά δευτερόλεπτα για την πλήρη ακινητοποίησή του. Θέστε τον ηλεκτροκινητήρα εκτός λειτουργίας, – όταν το εργαλείο θα πρέπει κατά τη µεταφορά να ανατραπεί επάνω από άλλες επιφάνειες εκτός του χόρτου, – όταν µετακινείτε το εργαλείο από και προς την επιφάνεια κοπής, – πριν αφαιρέσετε το χορτοσυλλέκτη. – πριν ρυθµίσετε το ύψος κοπής.0478 131 9922 D - EL

Σβήστε τον ηλεκτροκινητήρα, αποσυνδέστε το φις ασφαλείας από τη πρίζα και βεβαιωθείτε ότι το κοπτικό εργαλείο έχει ακινητοποιηθεί

– πριν αφαιρέσετε την µπαταρία. – πριν αποµακρυνθείτε από το µηχάνηµα ή εάν το µηχάνηµα δεν επιτηρείται. – πριν µεταφέρετε, ανασηκώσετε ή µετακινήσετε το µηχάνηµα. – πριν προβείτε στην αποµάκρυνση αντικειµένων που έχουν φρακάρει στον αγωγό εξαγωγής. – πριν ελέγξετε, καθαρίσετε ή εκτελέσετε εργασίες στο µηχάνηµα (π.χ. αναδίπλωση/ρύθµιση του τιµονιού), – όταν το κοπτικό εργαλείο έρθει σε επαφή µε ένα ξένο σώµα. Το κοπτικό εργαλείο θα πρέπει να ελεγχθεί για τυχόν ζηµιές. Το µηχάνηµα δεν επιτρέπεται να τεθεί σε λειτουργία εάν ο άξονας του µαχαιριού ή ο άξονας του κινητήρα έχει στραβώσει ή έχει υποστεί φθορές. Κίνδυνος τραυµατισµού από ελαττωµατικά εξαρτήµατα! – σε περίπτωση που το µηχάνηµα αρχίσει να δονείται ασυνήθιστα. Σ' αυτήν την περίπτωση θα πρέπει ολόκληρο το µηχάνηµα, και ειδικότερα το κοπτικό εργαλείο, να ελεγχθεί για τυχόν ζηµιές ή χαλαρωµένα εξαρτήµατα. Τα εξαρτήµατα που έχουν υποστεί ζηµιές θα πρέπει να αντικατασταθούν πριν συνεχιστεί η λειτουργία, τα χαλαρωµένα εξαρτήµατα θα πρέπει να στερεωθούν/βιδωθούν.

4.8 Συντήρηση, καθαρισµός, επισκευές

και αποθήκευση Πριν από κάθε εργασία στο µηχάνηµα και πριν από τις ρυθµίσεις και τον καθαρισµό του µηχανήµατος, θα πρέπει να θέσετε τον κινητήρα εκτός λειτουργίας, να τραβήξετε το φις ασφαλείας από την πρίζα και ενδεχοµένως να αφαιρέσετε την µπαταρία. Αφήστε το εργαλείο να κρυώσει τελείως πριν από τη φύλαξη σε κλειστούς χώρους, τις εργασίες συντήρησης και τον

Καθαρισµός: Μετά τις εργασίες θα πρέπει ολόκληρο το εργαλείο να καθαριστεί σχολαστικά. (Ö 13.2) Με µια ξύλινη βέργα, αφαιρέστε τα συσσωρευµένα υπολείµµατα χόρτου. Καθαρίστε το κάτω µέρος του χλοοκοπτικού µηχανήµατος µε βούρτσα

Μη χρησιµοποιείτε ποτέ µηχάνηµα καθαρισµού υψηλής πίεσης και µην καθαρίζετε το εργαλείο κάτω από τρεχούµενο νερό (π.χ. µε ένα λάστιχο ποτίσµατος). Μη χρησιµοποιείτε σκληρά καθαριστικά µέσα. Αυτά µπορούν να προκαλέσουν φθορές στα πλαστικά και τα µέταλλα, κάτι που περιορίζει την ασφαλή λειτουργία του εργαλείου VIKING. Για να αποφύγετε τον κίνδυνο πυρκαγιάς, θα πρέπει να κρατάτε την περιοχή γύρω από τις εισαγωγές του αέρα ψύξης ανάµεσα στο κάλυµµα κινητήρα και το περίβληµα καθαρή, π.χ. από χόρτα, άχυρα, βρύα, φύλλα ή γράσο. Εργασίες συντήρησης: Επιτρέπεται να εκτελεστούν µόνον οι εργασίες συντήρησης που περιγράφονται στις οδηγίες χρήσης, όλες οι άλλες εργασίες θα πρέπει να ανατεθούν στον εµπορικό αντιπρόσωπο. Εάν δεν έχετε τις απαιτούµενες γνώσεις και τα βοηθήµατα, να απευθύνεστε πάντα σε έναν εµπορικό αντιπρόσωπο. Η VIKING προτείνει οι εργασίες συντήρησης και οι επισκευές να πραγµατοποιούνται µόνον από έναν εµπορικό αντιπρόσωπο VIKING. Οι εµπορικοί αντιπρόσωποι VIKING παρακολουθούν τακτικά εκπαιδευτικά σεµινάρια και έχουν στη διάθεσή τους τις απαραίτητες τεχνικές πληροφορίες. Χρησιµοποιήστε µόνο εργαλεία, πρόσθετο εξοπλισµό και προσαρµοζόµενα µηχανήµατα που έχουν εγκριθεί από την VIKING για αυτό το εργαλείο ή αλλά τεχνικά ίδια εξαρτήµατα, διαφορετικά υπάρχει κίνδυνος να προκληθούν ατυχήµατα µε σωµατικές βλάβες και ζηµιές στο εργαλείο. Εάν έχετε απορίες θα πρέπει να απευθυνθείτε σε έναν εµπορικό αντιπρόσωπο. Κίνδυνος τραυµατισµών! Οι έντονοι κραδασµοί συνήθως αποτελούν ένδειξη βλάβης. Το µηχάνηµα δεν επιτρέπεται να τεθεί σε λειτουργία εάν ο άξονας του µαχαιριού έχει στραβώσει ή έχει υποστεί φθορές ή εάν το µαχαίρι κοπής έχει στραβώσει. Εάν δεν έχετε τις απαιτούµενες γνώσεις, θα πρέπει να απευθύνεστε πάντα σε έναν εµπορικό αντιπρόσωπο για τις απαιτούµενες επισκευές – η VIKING προτείνει τον εµπορικό αντιπρόσωπο VIKING.245 DEENFRNLITESPTNOSVDARU EL 0478 131 9922 D - EL Τα γνήσια εργαλεία, ο πρόσθετος εξοπλισµός και τα ανταλλακτικά VIKING είναι ειδικά σχεδιασµένα για το εργαλείο και έχουν προσαρµοστεί στις ανάγκες και τις απαιτήσεις του χρήστη. Τα γνήσια ανταλλακτικά VIKING θα τα αναγνωρίσετε από τον κωδικό ανταλλακτικού VIKING, την επιγραφή VIKING και ενδεχοµένως από το αναγνωριστικό σήµα ανταλλακτικών VIKING. Στα µικρά εξαρτήµατα ενδέχεται να υπάρχει µόνο το

∆ιατηρείτε τα αυτοκόλλητα υποδείξεων και προειδοποιήσεων πάντοτε καθαρά και ευανάγνωστα. Τα φθαρµένα ή χαµένα αυτοκόλλητα θα πρέπει να αντικαθιστώνται µε νέα γνήσια αυτοκόλλητα από τον εµπορικό αντιπρόσωπο VIKING. Σε περίπτωση που ένα εξάρτηµα αντικατασταθεί από ένα νέο ανταλλακτικό, φροντίστε να τοποθετήσετε σ' αυτό τα ίδια αυτοκόλλητα. Ελέγχετε τακτικά το µαχαίρι κοπής για την ασφαλή στερέωσή του καθώς και για τυχόν φθορές ή ζηµιές. Οι εργασίες στο σύστηµα κοπής θα πρέπει να γίνονται µε ιδιαίτερη προσοχή και µόνο µε τη χρήση χοντρών γαντιών εργασίας. ∆ιατηρείτε πάντοτε καλά σφιγµένα όλα τα παξιµάδια, τους πείρους και τις βίδες, και ειδικότερα τη βίδα µαχαιριού, ώστε το εργαλείο να βρίσκεται πάντα σε ασφαλή κατάσταση λειτουργίας. Ελέγχετε τακτικά ολόκληρο το εργαλείο και το χορτοσυλλέκτη, ειδικότερα πριν από την αποθήκευση (π.χ. πριν από τη χειµερινή παύση εργασιών) για τυχόν φθορές και ζηµιές. Για λόγους ασφαλείας θα πρέπει να αντικαταστήσετε αµέσως τα φθαρµένα τµήµατα ή τα τµήµατα που έχουν υποστεί ζηµιά, ώστε το εργαλείο να βρίσκεται σε µία ασφαλή κατάσταση λειτουργίας. Τα κατασκευαστικά µέρη και τα προστατευτικά συστήµατα που αφαιρούνται πριν από τις εργασίες συντήρησης πρέπει αµέσως µετά την ολοκλήρωση των εργασιών να επανατοποθετηθούν στη σωστή θέση

4.9 Αποθήκευση σε µεγαλύτερα

διαστήµατα παύσης της λειτουργίας Αποθηκεύστε το µηχάνηµα αφού κρυώσει, την µπαταρία και το φις ασφαλείας σε ένα στεγνό, κλειστό χώρο, µακριά από παιδιά. Βεβαιωθείτε ότι το εργαλείο προστατεύεται από µη εξουσιοδοτηµένη χρήση (π.χ. από

Καθαρίστε σχολαστικά το εργαλείο πριν από την αποθήκευση (π.χ. χειµερινή

Το εργαλείο θα πρέπει να φυλάσσεται µόνον σε ασφαλή για τη λειτουργία του

Βεβαιωθείτε ότι θα παραδώσετε το αχρηστευµένο χλοοκοπτικό για απόρριψη σε ένα σηµείο συλλογής απορριµµάτων. Αχρηστέψτε το µηχάνηµα πριν την απόρριψη. Για να αποτρέψετε τα ατυχήµατα αφαιρέστε το φις ασφαλείας και το ηλεκτρικό καλώδιο από τον ηλεκτροκινητήρα. Κίνδυνος τραυµατισµού από το κοπτικό εργαλείο! Μην αφήνετε χωρίς επιτήρηση το µηχάνηµα ακόµα και όταν είναι αχρηστευµένο. Βεβαιωθείτε ότι το µηχάνηµα και το κοπτικό εργαλείο φυλάσσονται µακριά από παιδιά. Οι µπαταρίες θα πρέπει να απορρίπτονται χωριστά από το µηχάνηµα. Πριν από την απόρριψη θα πρέπει να βεβαιωθείτε ότι οι µπαταρίες εκφορτισµένες (π.χ. αφήνοντας τον ηλεκτροκινητήρα να λειτουργεί) καθώς και να φροντίσετε για την ασφαλή και φιλική προς το περιβάλλον απόρριψή

5. Περιγραφή συµβόλων

Πριν από την πρώτη θέση σε λειτουργία διαβάστε προσεκτικά τις οδηγίες

Κίνδυνος τραυµατισµών! Κρατήστε τα άτοµα µακριά από την επικίνδυνη περιοχή.

Κοφτερά µαχαίρια κοπής! Τα µαχαίρια κοπής συνεχίζουν να περιστρέφονται µετά την απενεργοποίηση του ηλεκτροκινητήρα. Πριν από τις εργασίες συντήρησης αφαιρέστε τη διάταξη κλειδώµατος (φις ασφαλείας).0478 131 9922 D - EL

●Για την εκτέλεση όλων των εργασιών που περιγράφονται τοποθετήστε το εργαλείο σε ένα οριζόντιο, επίπεδο και σταθερό υπόστρωµα. ●Φόρτιση µπαταρίας (Ö 8.4).

7.2 Τοποθέτηση µονοκόµµατου

τιµονιού (MA 443 C) ● 1 Περάστε τον κάλυκα (J) στην οπή του τιµονιού (1). ● 2 Περάστε τις δύο ροδέλες (L) στον κάλυκα, µε την κυρτή επιφάνεια να κοιτά προς τα µέσα. ● 3 Κρατήστε τον κάλυκα (J) και τις ροδέλες (L) και περάστε τα µαζί µε το τιµόνι (1) στην κονσόλα τιµονιού (2). ● 4 Τοποθετήστε το παξιµάδι (Μ) στην κονσόλα τιµονιού µε τον τρόπο που απεικονίζεται. ● 5 Περάστε τη βίδα (Κ) από έξω προς τα µέσα στις οπές του τιµονιού (1) και στην κονσόλα τιµονιού (2) και σφίξτε

Τοποθέτηση ηλεκτρικού καλωδίου: ●Περάστε το ηλεκτρικό καλώδιο (3) µε τον τρόπο που απεικονίζεται µέσα στα στηρίγµατα της κονσόλας τιµονιού και του τιµονιού (4, 5) και στερεώστε το µε το κλιπ καλωδίου (6) στο τιµόνι. MA 443: Θέστε τον ηλεκτροκινητήρα σε λειτουργία. MA 443 C: Θέστε τον ηλεκτροκινητήρα σε λειτουργία. MA 443 C: Θέστε τον ηλεκτροκινητήρα εκτός λειτουργίας. Αφαιρέστε τη διάταξη κλειδώµατος (φις ασφαλείας) πριν από κάθε εργασία στο µηχάνηµα. Η µπαταρία είναι πολύ ζεστή. Η διαδικασία της φόρτισης ξεκινά µετά τη φάση ψύξης ή η µπαταρία µπορεί να χρησιµοποιηθεί µετά τη φάση ψύξης. Η µπαταρία έχει υποστεί βλάβη και πρέπει να αντικατασταθεί.

6. Περιεχόµενα συσκευασίας

Αρ. Περιγραφή Τεµ. A Βασικό µηχάνηµα 1 B Επάνω µέρος χορτοσυλλέκτη

C Κάτω µέρος χορτοσυλλέκτη 1

D Πείρος 2 Ν Φις ασφαλείας 1 O Μπαταρία P Φορτιστής – Οδηγίες χρήσης 1 MA 443: E Ταχυτανυστήρας 2 F Βίδα 2 G Οδηγός καλωδίου 1 H Κλιπ καλωδίου 1 I Προστατευτικά καλύµµατα 2 MA 443 C: J Κάλυκας 1 K Βίδα 1 L Ροδέλα 2 M Παξιµάδι 1 Το πλαίσιο παράδοσης µπορεί να διαφέρει ανάλογα µε τη χώρα και τον τύπο έκδοσης του µηχανήµατος.

εργαλείου για χρήση Κίνδυνος τραυµατισµών Προσέξτε ιδιαίτερα τις υποδείξεις ασφαλείας στο κεφάλαιο «Για τη δική σας ασφάλεια» (Ö 4.). Τραβήξτε το φις ασφαλείας από την πρίζα πριν εκτελέσετε οποιαδήποτε εργασία στο χλοοκοπτικό µηχάνηµα (Ö 9.1). Αρ. Περιγραφή Τεµ. Κατά την παράδοση οι µπαταρίες είναι φορτισµένες στο 30% περίπου. Εποµένως θα πρέπει αυτές να φορτιστούν πριν από την πρώτη θέση σε λειτουργία.

7.3 Τοποθέτηση διαιρούµενου

τιµονιού (MA 443) ●Περάστε τα προστατευτικά καλύµµατα (Ι) στα κάτω τµήµατα τιµονιού (1). ●Περάστε τη βίδα (F) µέσα από την οπή του οδηγού καλωδίου (G). ●Κρατήστε το επάνω τµήµα του τιµονιού (2) στα κάτω τµήµατα τιµονιού (1). ●Κρεµάστε τον οδηγό καλωδίου (G) στο ηλεκτρικό καλώδιο (3) και περάστε τη βίδα (F) στις οπές, από µέσα προς τα

●Στην απέναντι πλευρά περάστε τη βίδα (F) από έξω προς τα µέσα στις

●Βιδώστε τον ταχυτανυστήρα (E) στις βίδες (F) (θα πρέπει να προεξέχει µία περίπου στροφή σπειρώµατος της βίδας) και διπλώστε τον προς τα

● Ελέγξτε τη σωστή τοποθέτηση: Οι ταχυτανυστήρες (Ε) θα πρέπει να είναι τόσο σφιγµένοι ώστε να εφαρµόζουν σωστά στο τιµόνι και το επάνω τµήµα τιµονιού να είναι σταθερά συνδεδεµένο µε το κάτω τµήµα του

Εάν το τιµόνι δεν είναι σφικτά συναρµολογηµένο ή εάν οι ταχυτανυστήρες δεν εφαρµόζουν σωστά, τότε ανοίξτε τους ταχυτανυστήρες και περιστρέψτε τους µέχρι να εφαρµόσουν σφικτά. ●Περάστε το ηλεκτρικό καλώδιο (3) στο στήριγµα (4) της κονσόλας τιµονιού µε τον τρόπο που απεικονίζεται. Τοποθέτηση κλιπ καλωδίου: ●Πιέστε το κλιπ καλωδίου (H) στο επάνω τµήµα τιµονιού. Απόσταση ανάµεσα στο κλιπ καλωδίου και τον διακόπτη:

Περάστε το ηλεκτρικό καλώδιο (3) µε τον τρόπο που απεικονίζεται στο κλιπ καλωδίου (H), κλείστε τη γλώσσα (5) και κουµπώστε την.

χορτοσυλλέκτη ●Τοποθετήστε το επάνω µέρος χορτοσυλλέκτη (B) στο κάτω µέρος χορτοσυλλέκτη (C). Προσέξτε τη σωστή τοποθέτηση στους οδηγούς. ●Πιέστε τον πείρο (D) από την εσωτερική πλευρά και µέσα στις προβλεπόµενες

●Κουµπώστε το επάνω µέρος του χορτοσυλλέκτη (Β) πιέζοντάς το µε µικρή δύναµη στο κάτω µέρος του χορτοσυλλέκτη. ●Τοποθέτηση χορτοσυλλέκτη (Ö 9.5).

Τα χλοοκοπτικά µηχανήµατα MA 443 και MA 443 C λειτουργούν µε επαναφορτιζόµενες µπαταρίες (συσσωρευτές). Χρησιµοποιούνται αποκλειστικά υψηλής ποιότητας µπαταρίες ιόντων λιθίου STIHL τύπου AP. Οι µπαταρίες που ενδεχοµένως συνοδεύουν το µηχάνηµα έχουν προσαρµοστεί ειδικά στον προβλεπόµενο σκοπό χρήσης, όµως µπορούν να χρησιµοποιηθούν και όλες οι µπαταρίες τύπου AP. Το ηλεκτρονικό σύστηµα του χλοοκοπτικού µηχανήµατος ανταλλάσσει δεδοµένα µε την τοποθετηµένη µπαταρία και προσαρµόζει την απόδοση του ηλεκτροκινητήρα στην αντίστοιχη χωρητικότητα.

8.2 Ηλεκτρική σύνδεση του

● Συνδέστε το φις (1) στην πρίζα (2). ●Μετά τη σύνδεση του φορτιστή στην τροφοδοσία ρεύµατος θα πραγµατοποιηθεί ένας αυτοέλεγχος. Σ' αυτή τη διαδικασία η λυχνία LED (3) του φορτιστή ανάβει για περίπου 1 δευτερόλεπτο µε πράσινο χρώµα, µετά µε κόκκινο και στο τέλος σβήνει (Ö 8.6).

8.3 Αφαίρεση/τοποθέτηση

●Ανοίξτε τη θήκη της µπαταρίας και τραβήξτε το φις ασφαλείας (Ö 9.1). Αφαίρεση µπαταρίας: ●Τραβήξτε προς τα επάνω την µπαταρία (1). Τοποθέτηση µπαταρίας: ● Τοποθετήστε την µπαταρία (1) πιέζοντας ελαφρά τη θήκη της µπαταρίας µε τον τρόπο που απεικονίζεται και κλείστε το καπάκι.

8. Μπαταρία και φορτιστής

8.4 Φόρτιση µπαταρίας

●Αφαιρέστε την µπαταρία από τη θήκη της µπαταρίας (Ö 8.3). ●Συνδέστε το φορτιστή στην πρίζα (Ö 8.2). ●Σπρώξτε την µπαταρία (1) στο φορτιστή (2) µέχρι να νιώσετε την πρώτη αντίσταση και µετά πιέστε µέχρι τέρµατος. Οι πράσινες λυχνίες LED στην µπαταρία και το φορτιστή (3) υποδεικνύουν ότι η διαδικασία φόρτισης βρίσκεται σε εξέλιξη. ●Όταν η µπαταρία φορτιστεί τελείως σβήνουν οι λυχνίες LED στην µπαταρία και το φορτιστή. Αφαιρέστε την µπαταρία από το φορτιστή και τοποθετήστε την στη θήκη της µπαταρίας (Ö 8.3). ∆ιαδικασία φόρτισης Ο φορτιστής ανταλλάσσει αυτόµατα δεδοµένα µε τη µπαταρία και προσαρµόζει ανάλογα τη διαδικασία φόρτισης. Η µπαταρία ψύχεται κατά τη διάρκεια της φόρτισης – αναλογα µε τον φορτιστή, είτε ενεργά µε έναν φυσητήρα, είτε παθητικά µε τη φυσική ροή του αέρα στον χώρο. Ενδεικτικές λυχνίες LED πάνω στη µπαταρία υποδεικνύουν την κατάσταση της φόρτισης (Ö 8.5). Όταν η µπαταρία φορτιστεί πλήρως, ο φορτιστής απενεργοποιείται αυτόµατα και οι λυχνίες LED στη µπαταρία και τον φορτιστή σβήνουν. Η διάρκεια φόρτισης εξαρτάται από διάφορους παράγοντες, όπως π. χ. την κατάσταση της µπαταρίας ή τη θερµοκρασία περιβάλλοντος. Αν τοποθετηθεί µια ζεστή µπαταρία στον φορτιστή, η διάρκεια φόρτισης παρατείνεται επειδή η µπαταρία πρέπει να ψυχθεί πριν από τη διαδικασία φόρτισης.

8.5 Ένδειξη LED στην µπαταρία

●Πιέστε το πλήκτρο (1) για να ενεργοποιήσετε την ένδειξη – η ένδειξη σβήνει αυτόµατα µετά από 5 δευτερόλεπτα. Ενδείξεις LED: Οι φωτεινές δίοδοι µπορεί να ανάβουν ή να αναβοσβήνουν µε πράσινο ή κόκκινο

Η λυχνία LED ανάβει µε πράσινο

Η λυχνία LED αναβοσβήνει µε πράσινο χρώµα. Η λυχνία LED ανάβει µε κόκκινο

Η λυχνία LED αναβοσβήνει µε κόκκινο χρώµα. Οι πράσινες λυχνίες LED υποδηλώνουν την κανονική λειτουργία, οι κόκκινες λυχνίες LED υποδηλώνουν µία βλάβη. Κατά τη φόρτιση: Οι λυχνίες LED υποδηλώνουν τη διαδικασία φόρτισης µε το φως διαρκείας και το αναλάµπον φως. Κατά τη διάρκεια φόρτισης, η πράσινη λυχνία LED που αναβοσβήνει δείχνει τη χωρητικότητα φόρτισης. Όταν η διαδικασία φόρτισης ολοκληρωθεί, σβήνει αυτόµατα η λυχνία LED.

Μία λυχνία LED ανάβει µε κόκκινο

Κατά τη φόρτιση: Η µπαταρία είναι πολύ ζεστή ή πολύ κρύα για να ξεκινήσει η διαδικασία φόρτισης. Η διαδικασία φόρτισης ξεκινά αυτόµατα αφού κρυώσει ή ζεσταθεί αντίστοιχα η

Κατά την εργασία: Η µπαταρία είναι πολύ ζεστή. Το µηχάνηµα τίθεται εκτός λειτουργίας - Αφαιρέστε την µπαταρία από το χλοοκοπτικό µηχάνηµα και αφήστε τη να κρυώσει για λίγο. Οι τέσσερις λυχνίες LED αναβοσβήνουν µε κόκκινο χρώµα Η µπαταρία έχει υποστεί βλάβη και πρέπει να αντικατασταθεί. Οι τρεις λυχνίες LED ανάβουν µε κόκκινο χρώµα Το χλοοκοπτικό µηχάνηµα είναι πολύ ζεστό – Αφήστε το να κρυώσει.

DEENFRNLITESPTNOSVDARU EL 0478 131 9922 D - EL Οι τρεις λυχνίες LED αναβοσβήνουν µε κόκκινο χρώµα Το χλοοκοπτικό µηχάνηµα έχει υποστεί βλάβη και πρέπει να ελεγχθεί από έναν εξουσιοδοτηµένο έµπορο. Η VIKING προτείνει τον εµπορικό αντιπρόσωπο VIKING.

8.6 Ένδειξη LED στο φορτιστή

●Η λυχνία LED (1) στο φορτιστή µπορεί να ανάβει µε πράσινο ή να αναβοσβήνει µε κόκκινο χρώµα. Πράσινο φως διαρκείας: Η µπαταρία φορτίζεται ή ψύχεται για να ξεκινήσει η διαδικασία φόρτισης. Η πράσινη λυχνία LED σβήνει όταν η µπαταρία φορτιστεί

Κόκκινο αναλάµπον φως: Η διαδικασία φόρτισης δεν µπορεί να ξεκινήσει. Πιθανές αιτίες: – ∆εν υπάρχει ηλεκτρική επαφή µεταξύ της µπαταρίας και του φορτιστή – Αφαιρέστε την µπαταρία και επανατοποθετήστε την (Ö 8.4). – Βλάβη µπαταρίας (Ö 8.5). – Βλάβη φορτιστή - Ζητήστε από τον εξουσιοδοτηµένο έµπορο να ελέγξει το φορτιστή. Η VIKING προτείνει τον εµπορικό αντιπρόσωπο VIKING.

Τα χλοοκοπτικά µηχανήµατα µπορούν να τεθούν σε λειτουργία µόνο εάν το φις ασφαλείας έχει τοποθετηθεί στη θήκη της µπαταρίας. Πριν από τη µεταφορά, τις εργασίες συντήρησης και καθαρισµού, αλλά και πριν από τον έλεγχο του χλοοκοπτικού µηχανήµατος θα πρέπει να αφαιρεθεί το φις ασφαλείας. Τοποθετήστε το φις ασφαλείας: ●Ανοίξτε τη θήκη µπαταρίας. (Ö 9.2) ●Πιέστε το φις ασφαλείας (1) µέχρι τέρµατος στη βάση (2). Η γλώσσα (3) θα πρέπει να δείχνει προς τα µέσα, όπως φαίνεται στην εικόνα. ●Κλείστε πάλι την θήκη µπαταρίας. Αποσύνδεση φις ασφαλείας: ●Ανοίξτε τη θήκη της µπαταρίας (Ö 9.2). ●Τραβήξτε το φις ασφαλείας (1) έξω από τη βάση (2) και φυλάξτε το χωριστά από το χλοοκοπτικό µηχάνηµα.

Άνοιγµα θήκης µπαταρίας: ●Πιέστε ελαφρά προς τα µέσα το ρύγχος συγκράτησης (1) και ανοίξτε το καπάκι (2) προς τα πίσω. Κλείσιµο θήκης µπαταρίας: ●Κλείστε το καπάκι (2) και προσέξτε ώστε να κουµπώσει το ρύγχος συγκράτησης (1).

9.3 Ρύθµιση µονοκόµµατου

τιµονιού (MA 443 C) Θέση µεταφοράς (για τον καθαρισµό του µηχανήµατος, για τη µεταφορά και

●Κρατήστε το επάνω τµήµα του τιµονιού (2) στο ψηλότερο σηµείο µε το ένα χέρι και ανασηκώστε το ελαφρά (αποφόρτιση). ●Πιέστε το µοχλό ασφάλισης (1) προς τα κάτω και κρατήστε τον σ' αυτή τη θέση. ●∆ιπλώστε το τιµόνι (2) προς τα µπροστά και προσέξτε ώστε να µην προκληθούν ζηµιές στο ηλεκτρικό

Θέση εργασίας (για την ώθηση του µηχανήµατος): ●∆ιπλώστε το τιµόνι (2) προς τα πίσω και προσέξτε ώστε να κουµπώσει

Ρύθµιση ύψους: Το ύψος του µονοκόµµατου τιµονιού µπορεί να ρυθµιστεί σε 2 σκάλες:

Η θήκη µπαταρίας θα πρέπει να παραµένει πάντα κλειστή κατά τη διάρκεια λειτουργίας.

Κίνδυνος σύνθλιψης! Όταν πιέζετε το µοχλό ασφάλισης, κρατάτε το επάνω τµήµα του τιµονιού στο ψηλότερο σηµείο µε το

Μην φέρνετε ποτέ τα δάκτυλά σας ανάµεσα στο τιµόνι και την κονσόλα (πάνω και κάτω από το µοχλό ασφάλισης). 130478 131 9922 D - EL

●Κρατήστε το επάνω τµήµα του τιµονιού (2) στο ψηλότερο σηµείο µε το ένα χέρι και ανασηκώστε το ελαφρά (αποφόρτιση). ●Πιέστε το µοχλό ασφάλισης (1) προς τα κάτω και κρατήστε τον σ' αυτή τη θέση. ●Φέρτε το τιµόνι (2) στην επιθυµητή

●Απελευθερώστε το µοχλό ασφάλισης (1) και βεβαιωθείτε ότι το τιµόνι έχει κουµπώσει τελείως.

9.4 Ρύθµιση διαιρούµενου

τιµονιού (MA 443) Θέση µεταφοράς (για τον καθαρισµό του µηχανήµατος, για τη µεταφορά και

● Κρατάτε το επάνω τµήµα του τιµονιού (2) στο ψηλότερο σηµείο µε το

●Ανοίξτε τον ταχυτανυστήρα (1) διπλώνοντάς τον προς τα κάτω και αναδιπλώστε το επάνω τµήµα του τιµονιού (2) προς τα µπροστά, προσέξτε ώστε να µην προκληθούν ζηµιές στο ηλεκτρικό καλώδιο. Θέση εργασίας (για την ώθηση του µηχανήµατος): ●∆ιπλώστε το επάνω τµήµα του τιµονιού (2) προς τα πίσω και κρατήστε το µε το ένα χέρι. ●Κλείστε τον ταχυτανυστήρα (1) διπλώνοντάς τον προς τα επάνω.

Τοποθέτηση: ●Ανοίξτε και κρατήστε ανοικτό το στόµιο εξαγωγής (1). ●Περάστε το χορτοσυλλέκτη (2) µε τα ρύγχη συγκράτησης στις υποδοχές (3) στην πίσω πλευρά του εργαλείου. ●Κλείστε το στόµιο εξαγωγής (1).

●Ανοίξτε και κρατήστε ανοικτό το στόµιο εξαγωγής (1). ● Ανασηκώστε το χορτοσυλλέκτη (2) και αφαιρέστε τον προς τα πίσω. ●Κλείστε το στόµιο εξαγωγής (1).

9.6 Κεντρική ρύθµιση ύψους

Μπορούν να ρυθµιστούν 6 διαφορετικά ύψη κοπής. Σκάλα 1 = 25 mm Σκάλα 6 = 75 mm Ρύθµιση ύψους κοπής: ●Πιάστε τη χειρολαβή (1), τραβήξτε το µοχλό (2) προς τα επάνω και κρατήστε τον σ' αυτή τη θέση. ●Ρυθµίστε το επιθυµητό ύψος κοπής µετακινώντας το εργαλείο πάνω-κάτω. Το επιλεγµένο ύψος κοπής είναι ορατό στην ένδειξη ύψους κοπής (3) µε τη βοήθεια του σηµαδιού (4). ●Απελευθερώστε το µοχλό ασφάλισης (2) και αφήστε τον να

9.7 Ένδειξη στάθµης πλήρωσης

Ο χορτοσυλλέκτης διαθέτει µία ένδειξη πλήρωσης της στάθµης (1) στο επάνω τµήµα του. Το ρεύµα αέρα, που δηµιουργείται από την περιστροφή του µαχαιριού και το οποίο είναι υπεύθυνο για την πλήρωση του χορτοσυλλέκτη, ανεβάζει την ένδειξη στάθµης πλήρωσης (2): Ο χορτοσυλλέκτης γεµίζει µε υλικό κοπής. Όταν ο χορτοσυλλέκτης γεµίζει µε χόρτο µειώνεται η ροή αέρα και η ένδειξη της στάθµης πλήρωσης (3) πέφτει: ● Εκκένωση του χορτοσυλλέκτη (Ö 12.4).

Ένα όµορφο και πυκνό γκαζόν επιτυγχάνεται µε συχνή κοπή και µε τη διατήρηση του ύψους σε χαµηλό επίπεδο. Μην κόβετε το χόρτο πολύ κοντό όταν το κλίµα είναι ιδιαίτερα ζεστό και ξηρό, διαφορετικά το χόρτο θα καεί από τον ήλιο! Κίνδυνος σύνθλιψης! Tο επάνω τµήµα του τιµονιού µπορεί να αναδιπλωθεί λύνοντας τους ταχυσυνδέσµους. Για αυτό το λόγο κρατάτε συνεχώς το επάνω τµήµα του τιµονιού στο ψηλότερο σηµείο µε το ένα χέρι.

10. Υποδείξεις για την

DEENFRNLITESPTNOSVDARU EL 0478 131 9922 D - EL Η εικόνα κοπής είναι ιδανική όταν χρησιµοποιείτε ένα κοφτερό µαχαίρι, για το λόγο αυτό θα πρέπει να το τροχίζετε τακτικά (εµπορικός αντιπρόσωπος VIKING). Απόδοση κοπής Η απόδοση κοπής (διάρκεια λειτουργίας της µπαταρίας) εξαρτάται από τα χαρακτηριστικά του χόρτου και από το επιλεγµένο ύψος κοπής. Η απόδοση κοπής αυξάνεται µε τη λήψη των παρακάτω µέτρων: ●κόβετε συχνότερα το χόρτο, ●αυξήστε το ύψος κοπής, ● µειώστε την ταχύτητα προώθησης, ●αφήστε το χόρτο να στεγνώσει πριν το

Εάν χρειαστεί, µπορείτε να προµηθευτείτε πρόσθετες µπαταρίες ιόντων λιθίου STIHL (πρόσθετος εξοπλισµός).

10.2 Περιοχή εργασίας του

●Κατά τη λειτουργία του ηλεκτροκινητήρα, ο χειριστής θα πρέπει να βρίσκεται πάντα εντός της περιοχής εργασίας πίσω από το τιµόνι για λόγους ασφαλείας. Θα πρέπει να διατηρείτε την οριζόµενη απόσταση ασφαλείας από το

●Ο χειρισµός του χλοοκοπτικού µηχανήµατος επιτρέπεται να γίνεται αποκλειστικά και µόνο από ένα άτοµο. Τα άλλα άτοµα θα πρέπει να παραµένουν µακριά από την επικίνδυνη περιοχή. (Ö 4.)

10.3 Σωστή καταπόνηση του

ηλεκτροκινητήρα Μη θέτετε το χλοοκοπτικό µηχάνηµα σε λειτουργία όταν το µηχάνηµα βρίσκεται σε περιοχή µε ψηλό χόρτο. Αν παρατηρείτε δυσκολία στην εκκίνηση του ηλεκτροκινητήρα, επιλέξτε υψηλότερη ρύθµιση ύψους κοπής. Το µηχάνηµα επιτρέπεται να καταπονηθεί τόσο ώστε να µη µειώνονται αισθητά οι στροφές του ηλεκτροκινητήρα. Εάν οι στροφές αρχίζουν να µειώνονται αισθητά θα πρέπει να επιλέξετε ένα µεγαλύτερο ύψος κοπής και/ή να µειώσετε την ταχύτητα πρόωσης.

10.4 Εάν το µαχαίρι κοπής µπλοκάρει

Θέστε αµέσως τον ηλεκτροκινητήρα εκτός λειτουργίας και τραβήξτε το φις ασφαλείας. Στη συνέχεια αποκαταστήστε την αιτία της

10.5 Θερµική προστασία

υπερφόρτισης του ηλετροκινητήρα Αν ο ηλεκτροκινητήρας καταπονηθεί υπερβολικά κατά την εργασία, το ηλεκτρονικό σύστηµα τον σβήνει αυτόµατα. Αν η µπαταρία καταπονηθεί θερµικά, ανάβουν τρις κόκκινες λυχνίες LED. (Ö 8.5) Πιθανές αιτίες υπερθέρµανσης: – κοπή πολύ υψηλού γρασιδιού ή µε πολύ χαµηλό ύψος κοπής, – πολύ µεγάλη ταχύτητα προώθησης, – ανεπαρκές καθάρισµα της εισαγωγής αέρα ψύξης (σχισµές αναρρόφησης). Επανεκκίνηση Μετά από σύντοµο χρόνο ψύξης περίπου 10 λεπτών, (ανάλογα µε τη θερµοκρασία περιβάλλοντος), ξεκινήστε πάλι κανονικά το µηχάνηµα (Ö 12.2). Το εργαλείο είναι εξοπλισµένο µε διάφορες διατάξεις ασφαλείας για τον ασφαλή χειρισµό και την προστασία από την ακατάλληλη χρήση.

11.1 Προστατευτικές διατάξεις

Το χλοοκοπτικό µηχάνηµα είναι εξοπλισµένο µε προστατευτικές διατάξεις που αποτρέπουν την ακούσια επαφή µε το µαχαίρι κοπής και το υλικό κοπής. Σ' αυτές τις διατάξεις περιλαµβάνεται το περίβληµα, το στόµιο εξαγωγής, ο χορτοσυλλέκτης και το σωστά τοποθετηµένο τιµόνι.

Ο ηλεκτροκινητήρας µπορεί να ενεργοποιηθεί µόνο εάν είναι τοποθετηµένο το φις ασφαλείας (Ö 9.1).

11. Συστήµατα ασφαλείας

Κίνδυνος τραυµατισµού! Εάν διαπιστώσετε κάποια βλάβη σε µία από τις διατάξεις ασφαλείας, δεν επιτρέπεται να θέσετε σε λειτουργία το εργαλείο. Στην περίπτωση αυτή, απευθυνθείτε σε εµπορικό αντιπρόσωπο. Η VIKING προτείνει τον εµπορικό αντιπρόσωπο VIKING.0478 131 9922 D - EL

11.3 Χειρισµός µε τα δύο χέρια

Ο ηλεκτροκινητήρας µπορεί να ενεργοποιηθεί µόνο εάν το πλήκτρο ενεργοποίησης πατηθεί και κρατηθεί πατηµένο µε το δεξί χέρι και µετά τραβηχθεί µε το αριστερό χέρι η µπάρα διακοπής του κινητήρα προς το τιµόνι.

11.4 Φρένο ακινητοποίησης του

ηλεκτροκινητήρα Όταν απελευθερώσετε τη µπάρα διακοπής του κινητήρα το µαχαίρι ακινητοποιείται µέσα σε λιγότερο από 3 δευτερόλεπτα. Το ενσωµατωµένο φρένο ακινητοποίησης του ηλεκτροκινητήρα ελαχιστοποιεί τον χρόνο ακινητοποίησης µέχρι την ακινητοποίηση των µαχαιριών. Μέτρηση του χρόνου ακινητοποίησης Μετά την ενεργοποίηση του ηλεκτροκινητήρα, το µαχαίρι περιστρέφεται και ακούγεται ένας ήχος περιστροφής. Ο χρόνος ακινητοποίησης είναι αντίστοιχος µε τη διάρκεια του ήχου περιστροφής µετά την απενεργοποίηση του ηλεκτροκινητήρα και µπορεί να µετρηθεί µε χρονόµετρο.

●Φόρτιση µπαταρίας (Ö 8.4). ●Τοποθετήστε το φις ασφαλείας (Ö 9.1).

12.2 Θέση του χλοοκοπτικού

µηχανήµατος σε λειτουργία ●Πιέστε και κρατήστε πατηµένο το πλήκτρο ενεργοποίησης (1). Τραβήξτε και κρατήστε την µπάρα διακοπής του κινητήρα (2). ●Μπορείτε να αφήσετε το πλήκτρο ενεργοποίησης (1) µετά το πάτηµα της µπάρας διακοπής του κινητήρα (2).

12.3 Θέση του χλοοκοπτικού

µηχανήµατος εκτός λειτουργίας ●Απελευθερώστε την µπάρα διακοπής του κινητήρα (1). Το µαχαίρι κοπής και ο ηλεκτροκινητήρας ακινητοποιούνται µετά από λίγο.

χορτοσυλλέκτη ●Αφαιρέστε το χορτοσυλλέκτη. (Ö 9.5) ●Ανοίξτε το χορτοσυλλέκτη από την ασφάλεια (1). Αναδιπλώστε και κρατήστε το επάνω µέρος χορτοσυλλέκτη (2). Αναδιπλώστε προς τα πίσω το χορτοσυλλέκτη και αδειάστε το υλικό κοπής. ●Κλείστε το χορτοσυλλέκτη. ● Τοποθετήστε το χορτοσυλλέκτη. (Ö 9.5)

Ετήσια συντήρηση από τον εµπορικό αντιπρόσωπο: Το χλοοκοπτικό θα πρέπει να ελέγχεται µία φορά ετησίως από τον εµπορικό αντιπρόσωπο. Η VIKING προτείνει τον εµπορικό αντιπρόσωπο VIKING.

13.2 Καθαρισµός µηχανήµατος

Χρονικό διάστηµα συντήρησης: Έπειτα από κάθε χρήση Με την προσεκτική µεταχείριση, το µηχάνηµα προστατεύεται από ζηµιές και επιµηκύνεται η ωφέλιµη διάρκεια ζωής

12. Θέση του εργαλείου σε

Κίνδυνος τραυµατισµών! Προσέξτε ιδιαίτερα τις υποδείξεις ασφαλείας στο κεφάλαιο «Για τη δική σας ασφάλεια» (Ö 4.). Μη θέτετε το χλοοκοπτικό µηχάνηµα σε λειτουργία όταν το µηχάνηµα βρίσκεται σε περιοχή µε ψηλό χόρτο. Αν παρατηρείτε δυσκολία στην εκκίνηση του ηλεκτροκινητήρα, επιλέξτε υψηλότερη ρύθµιση ύψους κοπής. Κίνδυνος τραυµατισµών! Πριν την αφαίρεση του χορτοσυλλέκτη θα πρέπει για λόγους ασφαλείας να θέσετε εκτός λειτουργίας τον ηλεκτροκινητήρα εσωτερικής καύσης.

Κίνδυνος τραυµατισµών Προσέξτε ιδιαίτερα τις υποδείξεις ασφαλείας στο κεφάλαιο «Για τη δική σας ασφάλεια» (Ö 4.). Τραβήξτε το φις ασφαλείας από την πρίζα πριν εκτελέσετε οποιαδήποτε εργασία στο χλοοκοπτικό µηχάνηµα (Ö 9.1).

DEENFRNLITESPTNOSVDARU EL 0478 131 9922 D - EL ●Αφαίρεση µπαταρίας (Ö 8.3) ●Αφαίρεση χορτοσυλλέκτη (Ö 9.5) Θέση καθαρισµού MA 443 C: ●Για να γυρίσετε το µηχάνηµα, σταθείτε δεξιά δίπλα του. ●Θέστε το επάνω τµήµα του τιµονιού στη χαµηλότερη θέση (µέχρι το τέρµα, ο µοχλός ασφάλισης δεν κουµπώνει σε αυτή τη θέση). (Ö 9.3) ●Ανοίξτε το στόµιο εξαγωγής (1) µε το δεξί σας χέρι και κρατήστε το. ●Με το αριστερό χέρι πιάστε την κονσόλα µε τον τρόπο που απεικονίζεται και κρατήστε το στόµιο εξαγωγής. Με τον αντίχειρα πιέστε ταυτόχρονα το µοχλό ασφάλισης (2) προς τα κάτω και κρατήστε τον σε αυτή

●Πιάστε το µηχάνηµα µε το δεξί χέρι από την µπροστινή χειρολαβή και ανατρέψτε αργά προς τα πίσω, µέχρι το τιµόνι να στηρίζεται στο έδαφος µε τον τρόπο που απεικονίζεται. ●Αφήστε το στόµιο εξαγωγής (1) και το µοχλό ασφάλισης (2) και ελέγξτε την ασφαλή στήριξη του µηχανήµατος. Θέση καθαρισµού MA 443: ●Κρατήστε το επάνω τµήµα τιµονιού (3) και ανοίξτε τον ταχυτανυστήρα διπλώνοντάς τον προς τα κάτω. ●Αφήστε προς τα πίσω το επάνω τµήµα του τιµονιού (3). ●Ανοίξτε και κρατήστε ανοικτό το στόµιο εξαγωγής (1). ● Ανασηκώστε από µπροστά το χλοοκοπτικό µηχάνηµα και φέρτε το στη θέση καθαρισµού µε τον τρόπο που απεικονίζεται. Ελέγξτε την ασφαλή στήριξη του µηχανήµατος. Υποδείξεις για τον καθαρισµό: ●Καθαρίστε τις ακαθαρσίες µε λίγο νερό, µε µία βούρτσα ή ένα πανί. Καθαρίστε και το µαχαίρι κοπής. Μην ρίχνετε ποτέ νερό σε µέρη του κινητήρα ή του κινητήρα εσωτερικής καύσης, σε µονώσεις, σηµεία έδρασης και ηλεκτρικά εξαρτήµατα, όπως µπαταρίες ή διακόπτες. ●Με µια ξύλινη βέργα, αφαιρέστε αρχικά τα συσσωρευµένα υπολείµµατα

●Καθαρίστε καλά την εισαγωγή αέρα ψύξης (σχισµές αναρρόφησης) µεταξύ του καλύµµατος του ηλεκτροκινητήρα και του κάτω µέρους του πλαισίου από τις ακαθαρσίες για να εξασφαλίσετε σωστή ψύξη του ηλεκτροκινητήρα. ●Εάν χρειαστεί, χρησιµοποιήστε κάποιο ειδικό καθαριστικό (π. χ. ειδικό καθαριστικό STIHL).

13.3 Ηλεκτροκινητήρας και τροχοί

Ο ηλεκτροκινητήρας δεν απαιτεί

Τα ρουλεµάν των τροχών δεν χρειάζονται

Χρονικό διάστηµα συντήρησης: Πριν από κάθε χρήση Ελέγξτε οπτικά εάν η µπαταρία έχει ζηµιά. ∆εν επιτρέπεται να χρησιµοποιηθούν οι µπαταρίες µε εµφανείς ζηµιές (π.χ. ρωγµές ή διαρροή υγρών).

Χρονικό διάστηµα συντήρησης: Πριν από κάθε χρήση Ελέγξτε το καλώδιο σύνδεσης για τυχόν φθορές και κρατήστε τις εισαγωγές αέρα ψύξης καθαρές.

13.6 Έλεγχος φθοράς των

Χρονικό διάστηµα συντήρησης: Πριν από κάθε χρήση ●Γυρίστε το χλοοκοπτικό µηχάνηµα στη θέση καθαρισµού. (Ö 13.2) Κίνδυνος τραυµατισµών! Πριν ανατρέψετε το χλοοκοπτικό µηχάνηµα τοποθετήστε το σε µία σταθερή οριζόντια και οµαλή επιφάνεια. Το µηχάνηµα µπορεί να ανατραπεί στη θέση καθαρισµού κατά την εργασία. Παραµένετε πάντοτε δίπλα από το µηχάνηµα. Μην εργάζεστε ποτέ εµπρός ή πίσω από το χλοοκοπτικό

Κίνδυνος τραυµατισµών! Τα µαχαίρι φθείρεται µε διαφορετικό τρόπο ανάλογα µε τον τόπο και τον τρόπο χρήσης. Εάν χρησιµοποιείτε το εργαλείο σε αµµώδες έδαφος ή συχνά υπό συνθήκες ξηρασίας, το µαχαίρι καταπονείται περισσότερο και φθείρεται γρηγορότερα. Ένα φθαρµένο µαχαίρι µπορεί να σπάσει και να προκαλέσει σοβαρούς τραυµατισµούς. Για το λόγο αυτό θα πρέπει να τηρούνται πάντα οι υποδείξεις για τη συντήρηση του µαχαιριού. 230478 131 9922 D - EL

●Καθαρίστε το µαχαίρι κοπής (1). ● Τοποθετήστε τον χάρακα (1) στην µπροστινή ακµή του µαχαιριού και µετρήστε την τροχισµένη επιφάνεια A. ●Μετρήστε το πλάτος του µαχαιριού B µε ένα παχύµετρο (2). ●Μετρήστε το πάχος του µαχαιριού C σε τουλάχιστον 5 σηµεία µε ένα παχύµετρο (2). Ειδικότερα, θα πρέπει να είναι εξασφαλισµένο το ελάχιστο πάχος και στην περιοχή των πτερυγίων του µαχαιριού. Όρια φθοράς: Τροχισµένη επιφάνεια A: < 15mm Πλάτος µαχαιριού B: > 39 mm Πάχος µαχαιριού C: > 1,6 mm Αντικαταστήστε το µαχαίρι, – αν έχει υποστεί φθορές (ρωγµές ή αυλακώσεις), – αν οι τιµές της µέτρησης σε ένα ή περισσότερα σηµεία έχουν φτάσει ή ξεπεράσει τα επιτρεπόµενα όρια. Εάν στο χλοοκοπτικό έχει τοποθετηθεί ως ειδικό εξάρτηµα το µαχαίρι πολλαπλών χρήσεων, ισχύουν άλλα όρια φθοράς (βλέπε οδηγίες χρήσης του εξαρτήµατος).

13.7 Αφαίρεση και τοποθέτηση

µαχαιριού κοπής 1 Αποσυναρµολόγηση: ●Χρησιµοποιήστε ένα κατάλληλο ξύλο (1) για να κρατήσετε κόντρα το µαχαίρι κοπής (2). ●Ξεβιδώστε τη βίδα µαχαιριού (3) και αφαιρέστε το µαχαίρι κοπής (2). 2 Συναρµολόγηση: ●Καθαρίστε την επιφάνεια στήριξης του µαχαιριού και του χιτωνίου του

●Τοποθετήστε το µαχαίρι κοπής (2) µε τις κυρτές ακµές να κοιτούν προς τα επάνω. Τα ρύγχη συγκράτησης (4) πρέπει να τοποθετηθούν στα ανοίγµατα (5) του µαχαιριού κοπής. ●Χρησιµοποιήστε ένα κατάλληλο ξύλο (1) για να κρατήσετε κόντρα το µαχαίρι κοπής (2). ●Στο σπείρωµα της βίδας µαχαιριού (3) απλώστε Loctite 243. ●Σφίξτε καλά τη βίδα του µαχαιριού (3). Ροπή σύσφιξης:

13.8 Τρόχισµα του µαχαιριού κοπής

Εάν δεν έχετε τις απαιτούµενες γνώσεις ή τα απαιτούµενα µέσα, θα πρέπει να απευθύνεστε πάντα σε έναν εµπορικό αντιπρόσωπο για το τρόχισµα του µαχαιριού κοπής (H VIKING προτείνει τον εµπορικό αντιπρόσωπο της VIKING). Η λειτουργία του µηχανήµατος περιορίζεται εάν το µαχαίρι κοπής τροχιστεί λάθος (λανθασµένη γωνία τροχίσµατος, σφάλµα ζυγοστάθµισης κλπ.). Οδηγίες τροχίσµατος ●Αφαιρέστε το µαχαίρι κοπής. (Ö 13.7) ●Ψύχετε το µαχαίρι κοπής κατά το τρόχισµα, π. χ. µε νερό. ∆εν πρέπει να εµφανιστεί µια µπλε απόχρωση. Σε αυτή την περίπτωση µειώνεται σηµαντικά η κοπτική ικανότητα του µαχαιριού. ●Τροχίζετε οµοιόµορφα το µαχαίρι κοπής, προκειµένου να αποφύγετε τους κραδασµούς λόγω αποζυγοστάθµισης. ●Τηρείτε τη γωνία τροχίσµατος των 30°. ●Τηρείτε τα όρια φθοράς (Ö 13.6).

13.9 Φύλαξη (χειµερινή παύση

Αποθήκευση χλοοκοπτικού: Τραβήξτε το φις ασφαλείας και αφαιρέστε την µπαταρία. Φυλάσσετε το φις ασφαλείας ξεχωριστά από το χλοοκοπτικό µηχάνηµα, µακριά από τα µη εξουσιοδοτηµένα άτοµα και ειδικότερα µακριά από παιδιά. Για να αποφύγετε τις φθορές στη βίδα του µαχαιριού, χρησιµοποιήστε το κατάλληλο καρυδάκι (22 mm).

Κίνδυνος τραυµατισµών! Το µαχαίρι κοπής επιτρέπεται να τοποθετηθεί µόνο µε τον τρόπο που απεικονίζεται, και συγκεκριµένα οι γλώσσες (6) πρέπει να δείχνουν προς τα κάτω. Όταν αλλάζετε το µαχαίρι κοπής, πρέπει να αλλάζετε πάντοτε και τη βίδα µαχαιριού (3). Τηρείτε ακριβώς την προβλεπόµενη ροπή σύσφιξης της βίδας µαχαιριού, καθώς από αυτήν εξαρτάται η ασφαλής στερέωση του κοπτικού εργαλείου.255 DEENFRNLITESPTNOSVDARU EL 0478 131 9922 D - EL Φυλάσσετε το χλοοκοπτικό µηχάνηµα σε ένα στεγνό, κλειστό και καθαρό από σκόνες χώρο. Βεβαιωθείτε ότι το µηχάνηµα προστατεύεται από µη εξουσιοδοτηµένη χρήση (π.χ. από

Αποθηκεύστε το χλοοκοπτικό µηχάνηµα µόνο σε κατάσταση ασφαλούς λειτουργίας, εάν χρειαστεί αναδιπλώστε το

∆ιατηρήστε σφιγµένα όλα τα παξιµάδια, τα µπουλόνια και τις βίδες, αντικαταστήστε τις υποδείξεις κινδύνου και προειδοποίησης που έχουν γίνει δυσανάγνωστες, ελέγξτε ολόκληρο το µηχάνηµα για φθορές ή ζηµιές. Αντικαταστήστε τα φθαρµένα ή ελαττωµατικά µέρη. Οι βλάβες του µηχανήµατος θα πρέπει να αποκατασταθούν πριν από την αποθήκευση. Σε περίπτωση ακινητοποίησης του χλοοκοπτικού µηχανήµατος για µεγαλύτερο χρονικό διάστηµα (χειµερινή παύση εργασιών) θα πρέπει να δοθεί σηµασία στα παρακάτω σηµεία: ●Καθαρίστε σχολαστικά όλα τα εξωτερικά µέρη του µηχανήµατος. ●Λίπανση ή γρασάρισµα όλων των κινητών µερών. Αποθήκευση µπαταριών: Αφαιρέστε την µπαταρία από τη θήκη ή από το φορτιστή και φυλάξτε την σε ένα στεγνό, κλειστό και καθαρό από σκόνες χώρο. Βεβαιωθείτε ότι οι µπαταρίες προστατεύονται από µη εξουσιοδοτηµένη χρήση (π.χ. από παιδιά). Μην αποθηκεύετε τις εφεδρικές µπαταρίες χωρίς να έχουν χρησιµοποιηθεί, αλλά χρησιµοποιήστε τις εναλλάξ. Για µία ιδανική διάρκεια ζωής οι µπαταρίες θα πρέπει να αποθηκεύονται σε θερµοκρασίες από +10°C ως +20°C και σε κατάσταση φόρτισης περίπου 30%. Φύλαξη φορτιστή: Αφαιρέστε την µπαταρία και τραβήξτε το καλώδιο από τη πρίζα. Φυλάσσετε το φορτιστή σε ένα στεγνό, κλειστό και καθαρό από σκόνες χώρο. Βεβαιωθείτε ότι ο φορτιστής προστατεύεται από µη εξουσιοδοτηµένη χρήση (π.χ. από παιδιά).

14.1 Μεταφορά και στερέωση

χλοοκοπτικού µηχανήµατος Μεταφορά του µηχανήµατος: ●∆ύο άτοµα: ανασηκώνετε το µηχάνηµα αποκλειστικά και µόνο από την µπροστινή χειρολαβή (1) και από το τιµόνι (3). Φροντίζετε πάντα για επαρκή απόσταση του χλοοκοπτικού από το σώµα, ειδικότερα από τα πόδια σας. ●Ένα άτοµο: Ανασηκώστε ή µεταφέρετε το µηχάνηµα µε το ένα χέρι στη µέση της επάνω λαβής µεταφοράς (2) και µε το άλλο χέρι στην κάτω λαβή µεταφοράς (1). Πρόσδεση του µηχανήµατος: ●Ασφαλίστε το µηχάνηµα µε τα κατάλληλα µέσα στερέωσης επάνω στην επιφάνεια φόρτωσης. ●Στερεώστε τα συρµατόσχοινα ή τους ιµάντες στα µαρκαρισµένα σηµεία (4). Σηµαντικές υποδείξεις σχετικά µε τη συντήρηση και τη φροντίδα της οµάδας

Χλοοκοπτικό µηχάνηµα, χειροκίνητο µε µπαταρία (MA) Η εταιρία VIKING δεν φέρει καµία ευθύνη για υλικές ζηµιές και σωµατικές βλάβες που θα προκληθούν από την µη τήρηση των υποδείξεων που αναφέρονται στις οδηγίες χρήσης, και ειδικότερα αυτές που αφορούν την ασφάλεια, το χειρισµό και τη συντήρηση, ή από τη χρήση µη εγκεκριµένων προσαρτηµάτων ή ανταλλακτικών. Παρακαλούµε τηρήστε οπωσδήποτε τις υποδείξεις που ακολουθούν, προκειµένου να αποτρέψετε τις βλάβες και την υπερβολική φθορά του εργαλείου VIKING:

Πολλά µέρη του εργαλείου VIKING, ακόµη και µετά από προβλεπόµενη χρήση, παρουσιάζουν φυσιολογική φθορά και θα πρέπει να αντικατασταθούν εγκαίρως, ανάλογα µε τον τρόπο και τη διάρκεια

Κίνδυνος τραυµατισµών! Προσέξτε ιδιαίτερα τις υποδείξεις ασφαλείας στο κεφάλαιο "Για τη δική σας ασφάλεια" (Ö 4.). Πριν από κάθε εργασία στο χλοοκοπτικό µηχάνηµα θα πρέπει αποσυνδέετε το φις ασφαλείας (Ö 9.1). Μεταφέρετε τις µπαταρίες ιόντων λιθίου µε µεγάλη προσοχή (Ö 4.2).

15. Ελαχιστοποίηση φθορών

και αποφυγή βλαβών0478 131 9922 D - EL

Εδώ συµπεριλαµβάνονται µεταξύ άλλων:

2. Τήρηση των υποδείξεων των

οδηγιών χρήσης Η χρήση, η συντήρηση και η αποθήκευση του εργαλείου VIKING θα πρέπει να πραγµατοποιούνται προσεκτικά και µε τον τρόπο που αναφέρεται σε αυτές τις οδηγίες χρήσης. Όλες οι βλάβες και οι ζηµιές που προκλήθηκαν από τη µη τήρηση των υποδείξεων ασφαλείας, χειρισµού και συντήρησης, βαρύνουν αποκλειστικά και µόνο το χρήστη. Αυτό ισχύει ειδικά για: – λανθασµένη ηλεκτρική σύνδεση (τάση). –µη εγκεκριµένες από την VIKING µετατροπές του προϊόντος. – χρήση εργαλείων ή εξαρτηµάτων που είναι χαµηλής ποιότητας, ακατάλληλα ή µη εγκεκριµένα για το εργαλείο. –µη προβλεπόµενη χρήση του

– χρήση του προϊόντος σε αθλητικές δραστηριότητες ή διαγωνισµούς. – έµµεσες ζηµιές που προκαλούνται από συνεχιζόµενη χρήση του προϊόντος µε ελαττωµατικά εξαρτήµατα.

3. Εργασίες συντήρησης

Όλες οι εργασίες που αναφέρονται στην παράγραφο "Συντήρηση" θα πρέπει να διεξάγονται σε τακτά χρονικά διαστήµατα. Σε περίπτωση που αυτές οι εργασίες δεν µπορούν να πραγµατοποιηθούν από το χρήστη, θα πρέπει να δοθεί σχετική εντολή εργασιών σε έναν εµπορικό αντιπρόσωπο. Η VIKING προτείνει οι εργασίες συντήρησης και οι επισκευές να πραγµατοποιούνται µόνον από έναν εµπορικό αντιπρόσωπο της VIKING. Οι εµπορικοί αντιπρόσωποι VIKING παρακολουθούν τακτικά εκπαιδευτικά σεµινάρια και έχουν στη διάθεσή τους τις απαραίτητες τεχνικές πληροφορίες. Εάν δεν πραγµατοποιηθούν αυτές οι εργασίες, µπορεί να προκληθούν ζηµιές, για τις οποίες ευθύνεται αποκλειστικά και µόνο ο χρήστης. Εδώ συµπεριλαµβάνονται µεταξύ άλλων: – Ζηµιές στον κινητήρα λόγω ανεπαρκούς καθαρισµού της εισαγωγής αέρα ψύξης (εγκοπές αναρρόφησης). – ∆ιαβρώσεις και άλλες επακόλουθες ζηµιές από τη µη προβλεπόµενη σωστή αποθήκευση και φύλαξη. – Βλάβες στο εργαλείο από τη χρήση ανταλλακτικών χαµηλής ποιότητας. – Ζηµιές λόγω µη έγκαιρης ή ανεπαρκούς συντήρησης ή ζηµιές από εργασίες συντήρησης και επισκευής που δεν πραγµατοποιήθηκαν στα συνεργεία των εµπορικών αντιπροσώπων. Το κοµµένο χόρτο δεν πρέπει να απορρίπτεται αλλά να διατίθεται για χώνευση. Οι συσκευασίες, το εργαλείο και τα πρόσθετα εξαρτήµατα κατασκευάζονται από ανακυκλώσιµα υλικά και θα πρέπει να απορρίπτονται

Η φιλική προς το περιβάλλον απόρριψη και ο διαχωρισµός των απορριµµάτων βοηθάει στην επαναχρησιµοποίηση ανακυκλώσιµων υλικών. Για το λόγο αυτό, µετά την πάροδο της συνηθισµένης διάρκειας χρήσης, το εργαλείο θα πρέπει να παραδίδεται σε κάποιο κέντρο συλλογής υλικών. Για την απόρριψη προσέξτε ιδιαίτερα τις υποδείξεις στο κεφάλαιο "Απόρριψη" (Ö 4.10). Απευθυνθείτε σε ένα κέντρο ανακύκλωσης ή στον εµπορικό αντιπρόσωπο για να µάθετε πώς γίνεται η σωστή απόρριψη αυτών των προϊόντων. Τα προϊόντα απόρριψης όπως οι µπαταρίες πρέπει να απορρίπτονται µε τον κατάλληλο τρόπο. Τηρήστε τις τοπικές οδηγίες. Μην απορρίπτετε τις µπαταρίες στα οικιακά απορρίµµατα, αλλά παραδώστε τις στον εµπορικό αντιπρόσωπο ή στα σηµεία συλλογής προβληµατικών υλικών. Απευθυνθείτε σε ένα κέντρο ανακύκλωσης ή στον εµπορικό αντιπρόσωπο για να µάθετε πώς γίνεται η σωστή απόρριψη αυτών των προϊόντων. Η VIKING προτείνει τον εµπορικό αντιπρόσωπο VIKING. Μαχαίρι κοπής:

ανταλλακτικά Η βίδα µαχαιριού πρέπει να αντικαθίσταται σε κάθε αλλαγή µαχαιριού. Τα ανταλλακτικά διατίθενται από τους εµπορικούς αντιπροσώπους της VIKING.257 DEENFRNLITESPTNOSVDARU EL 0478 131 9922 D - EL Μπαταρία STIHL: Πληροφορίες παραγγελίας θα σας δώσει ο εµπορικός αντιπρόσωπος της VIKING.

VIKING GmbH Hans Peter Stihl-Straße 5 A-6336 Langkampfen/Kufstein πιστοποιούµε µε αποκλειστική ευθύνη ότι το εργαλείο Χλοοκοπτικό µηχάνηµα, χειροκίνητο µε µπαταρία (MA)

εναρµονίζεται µε τις παρακάτω Ευρωπαϊκές Οδηγίες: 2000/14/EC, 2014/30/EU, 2006/42/EC, 2006/66/EC, 2014/35/EU, 2011/65/EU Τα προϊόντα έχουν κατασκευαστεί σύµφωνα µε τα ακόλουθα πρότυπα: EN 60335-1, EN 60335-2-29, EN 60335-2-77 Εφαρµοζόµενη διαδικασία αξιολόγησης συµβατότητας: Παράρτηµα VIII (2000/14/EC) Όνοµα και διεύθυνση της αρχής κοινοποίησης: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Σύνταξη και φύλαξη των τεχνικών

Sven Zimmermann VIKING GmbH Το έτος κατασκευής και ο αριθµός σειράς αναγράφονται στην πινακίδα τύπου του

Μετρηµένη στάθµη θορύβου: 92,5 dB(A) Εγγυηµένη στάθµη θορύβου: 94 dB(A) Langkampfen, 2017-01-02 (ΕΕΕΕ-ΜΜ-ΗΗ) VIKING GmbH ∆ιευθυντής τµήµατος κατασκευής

συµβατότητας CE του κατασκευαστή

VIKING Τύπος MA 443.1 MA 443.1 C Αναγνώριση σειράς 6338

STIHL Τύπος AL 100 AL 101 AL 300 AL 500 Αναγνώριση σειράς 4850

19. Τεχνικά στοιχεία

Τύπος Ιόντων λιθίου Το µηχάνηµα µπορεί να λειτουργήσει µε µπαταρίες STIHL του τύπου AP. Μπορείτε να βρείτε πληροφορίες για τον χρόνο λειτ. του µηχανήµατος στο συνοδευτικό φυλλάδιο της µπαταρίας και στις οδηγίες χρήσης του φορτιστή. Φορτιστές AL 100, AL 101, AL 300, AL 500 Ανατρέξτε στις οδηγίες χρήσης του

MA 443.1, MA 443.1 C Αναγνώριση σειράς 6338 Κατασκευαστής ηλεκτροκινητήρα Domel Τύπος Κινητήρας EC Τάσ η 36 V~ Λήψη ισχύος 900 W

προστασίας III Βαθµός προστασίας IPX 1 Κοπτικό εργαλείο Μπάρα

Πλάτος κοπής 41 cm Αριθµός στροφών της διάταξης κοπής 3000 στροφές/λε

Κίνηση µπάρας µαχαιριού µόνιµη Ροπή σύσφιξης βίδας µαχαιριού 10 - 15 Nm Ύψος κοπής 25 - 75 mm Χορτοσυλλέκτης 55 l Ø τροχού µπροστά 180 mm Ø τροχού πίσω 200 mm Εκποµπές θορύβου: Σύµφωνα µε την Οδηγία 2000/14/EC: Εγγυηµένη στάθµη θορύβου L WAd 94 dB(A) Μπαταρία0478 131 9922 D - EL

Μεταφορά των µπαταριών STIHL: Οι µπαταρίες STIHL πληρούν τις προϋποθέσεις που αναφέρονται στο εγχειρίδιο UN ST/SG/AC.10/11/Αναθ.5 Μέρος III, υποενότητα 38.3. Ο χρήστης µπορεί να µεταφέρει οδικά προς το χώρο χρήσης του µηχανήµατος τις µπαταρίες STIHL χωρίς να απαιτείται η λήψη πρόσθετων µέτρων. Για την αεροµεταφορά και τη θαλάσσια µεταφορά θα πρέπει να τηρηθούν οι κανονισµοί που ισχύουν σε κάθε χώρα. Για επιπλέον υποδείξεις σχετικά µε τη µεταφορά ανατρέξτε στο www.stihl.com/safety-data-sheets REACH: REACH είναι ένας κανονισµός της ΕΕ για την καταγραφή, αξιολόγηση και έγκριση χηµικών ουσιών. Πληροφορίες για τη συµµόρφωση µε τον κανονισµό REACH (ΕΕ) Αρ. 1907/2006 θα βρείτε στην ιστοσελίδα www.stihl.com/reach

Ο ηλεκτροκινητήρας δεν µπορεί να τεθεί σε λειτουργία Πιθανή αιτία: – Η µπαταρία δεν είναι πλήρως φορτισµένη (στην µπαταρία αναβοσβήνει µία πράσινη λυχνία LED) – Η µπαταρία δεν έχει τοποθετηθεί

– Το φις ασφαλείας δεν έχει τοποθετηθεί – ∆εν έχει πατηθεί το πλήκτρο ενεργοποίησης – Ο ηλεκτροκινητήρας καταπονείται υπερβολικά λόγω ψηλού ή βρεγµένου

– Έχει ενεργοποιηθεί η προστασία του ηλεκτροκινητήρα – Η µπαταρία είναι πολύ ζεστή/πολύ κρύα (στην µπαταρία ανάβει µία κόκκινη λυχνία LED) – Το χλοοκοπτικό είναι πολύ ζεστό (στην µπαταρία ανάβουν τρεις κόκκινες λυχνίες LED) – Υγρασία στο µηχάνηµα ή/και στην

– Το περίβληµα του συγκροτήµατος κοπής έχει βουλώσει – Βλάβη στην ασφάλεια του φις

– Βλάβη µηχανήµατος (στην µπαταρία αναβοσβήνουν τρεις κόκκινες λυχνίες LED) Αντιµετώπιση: – Φορτίστε την µπαταρία (Ö 8.4) – Τοποθετήστε την µπαταρία στη θήκη µπαταρίας (Ö 8.3) – Τοποθετήστε το φις ασφαλείας (Ö 9.1) – Πιέστε το πλήκτρο ενεργοποίησης (Ö 12.2) – Μη θέτετε τον ηλεκτροκινητήρα σε λειτουργία όταν το µηχάνηµα βρίσκεται σε περιοχή µε ψηλό χόρτο, προσαρµόστε το ύψος κοπής (Ö 9.6) – Αφήστε το εργαλείο να κρυώσει (Ö 10.5) – Αφήστε την µπαταρία να ζεσταθεί ή αντίστοιχα να κρυώσει (Ö 8.4) – Αφαιρέστε την µπαταρία από τη θήκη µπαταρίας και στεγνώστε την. Καθαρίστε ή στεγνώστε τη θήκη µπαταρίας (Ö 8.3) – Καθαρίστε το περίβληµα του χλοοκοπτικού µηχανήµατος (Ö 13.2) – Αντικαταστήστε το φις ασφαλείας (#) Σύµφωνα µε την Οδηγία 2006/42/EC: Στάθµη ηχοπίεσης στη θέση εργασίας

80 dB(A) Ανασφάλεια K

2 dB(A) MA 443.1 Μήκος 138 cm Πλάτος 49 cm Ύψος 107 cm Βάρος (χωρίς µπαταρία)18kg Κραδασµοί στο χέρι: Αναφερόµενη χαρακτηριστική τιµή ταλαντώσεων κατά EN 12096: Τιµή µέτρησης a

Μέτρηση κατά EN 20643 MA 443.1 C Μήκος 138 cm Πλάτος 49 cm Ύψος 108 cm Βάρος (χωρίς µπαταρία)20kg Κραδασµοί στο χέρι: Αναφερόµενη χαρακτηριστική τιµή ταλαντώσεων κατά EN 12096: Τιµή µέτρησης a

Μέτρηση κατά EN 20643 MA 443.1, MA 443.1 C

20. Εντοπισµός βλαβών

# Αναζητήστε ενδεχοµένως έναν εµπορικό αντιπρόσωπο, η VIKING προτείνει τον εµπορικό αντιπρόσωπο της VIKING.259 DEENFRNLITESPTNOSVDARU EL 0478 131 9922 D - EL

O ηλεκτροκινητήρας απενεργοποιείται κατά τη διάρκεια λειτουργίας Πιθανή αιτία: – Η µπαταρία ή το ηλεκτρονικό σύστηµα του µηχανήµατος έχει θερµανθεί πολύ – Ηλεκτρική βλάβη – Η µπαταρία δεν είναι πλήρως

– Το φις ασφαλείας δεν έχει τοποθετηθεί

– Το µηχάνηµα καταπονείται υπερβολικά κατά την κοπή ψηλού ή βρεγµένου

– Βλάβη του χλοοκοπτικού µηχανήµατος Αντιµετώπιση: – Αφαιρέστε την µπαταρία από τη θήκη µπαταρίας, αφήστε το χλοοκοπτικό µηχάνηµα και την µπαταρία να κρυώσουν (Ö 8.3) – Αφαιρέστε την µπαταρία από τη θήκη µπαταρίας και επανατοποθετήστε την (Ö 8.3) – Φορτίστε την µπαταρία (Ö 8.4) – Τοποθετήστε το φις ασφαλείας (Ö 9.1) – Προσαρµόστε το ύψος και την ταχύτητα κοπής στις υπάρχουσες συνθήκες (Ö 9.6) – Επισκευάστε το χλοοκοπτικό µηχάνηµα

Έντονοι κραδασµοί κατά τη διάρκεια λειτουργίας Πιθανή αιτία: – Έχει χαλαρώσει η βίδα του µαχαιριού – Το µαχαίρι δεν είναι ζυγοσταθµισµένο Αντιµετώπιση: – Σφίξτε τη βίδα του µαχαιριού (Ö 13.7) – Τροχίστε (ζυγοσταθµίστε) το µαχαίρι ή αντικαταστήστε το (Ö 13.8)

Προβληµατική κοπή, το χόρτο κιτρινίζει Πιθανή αιτία: – φθαρµένα ή στοµωµένα µαχαίρια

– Η ταχύτητα προώθησης είναι µεγάλη σε σχέση µε το ύψος κοπής Αντιµετώπιση: – Αντικαταστήστε ή τροχίστε το µαχαίρι (Ö 13.8) – Μειώστε την ταχύτητα προώθησης και/ή επιλέξτε το σωστό ύψος κοπής (Ö 9.6)

∆υσκολία στην ενεργοποίηση του ηλεκτροκινητήρα ή µειωµένη απόδοση ηλεκτροκινητήρα Πιθανή αιτία: – Η µπαταρία έχει αποφορτιστεί – Κοπή ψηλού ή βρεγµένου χόρτου – Το περίβληµα του συγκροτήµατος κοπής έχει βουλώσει – Φθαρµένο ή στοµωµένο µαχαίρι κοπής Αντιµετώπιση: – Φορτίστε την µπαταρία (Ö 8.4) – Προσαρµόστε το ύψος και την ταχύτητα κοπής στις υπάρχουσες συνθήκες (Ö 9.6) – Καθαρίστε το περίβληµα του χλοοκοπτικού µηχανήµατος (Ö 13.2) – Αντικαταστήστε ή τροχίστε το µαχαίρι (Ö 13.8)

Το κανάλι εκτόξευσης έχει βουλώσει Πιθανή αιτία: – Το µαχαίρι έχει φθαρεί – Κοπή ψηλού ή βρεγµένου χόρτου Αντιµετώπιση: – Αντικαταστήστε το µαχαίρι (Ö 13.8) – Προσαρµόστε το ύψος και την ταχύτητα κοπής στις υπάρχουσες συνθήκες (Ö 9.6)

Πολύ σύντοµος χρόνος λειτουργίας Πιθανή αιτία: – Η µπαταρία δεν έχει φορτιστεί πλήρως – Κοπή ψηλού ή βρεγµένου χόρτου – Το περίβληµα του συγκροτήµατος κοπής έχει βουλώσει – Φθαρµένο ή στοµωµένο µαχαίρι – Η διάρκεια ζωής της µπαταρίας έχει φτάσει στο τέλος ή ξεπεράστηκε Αντιµετώπιση: – Φορτίστε την µπαταρία (Ö 8.4) – Προσαρµόστε το ύψος και την ταχύτητα κοπής στις υπάρχουσες συνθήκες (Ö 9.6) – Καθαρίστε το περίβληµα του χλοοκοπτικού (Ö 13.2) – Αντικαταστήστε ή τροχίστε το µαχαίρι (Ö 13.8) – Ελέγξτε την µπαταρία, εάν χρειαστεί αντικαταστήστε την (#)0478 131 9922 D - EL

Η µπαταρία δεν φορτίζεται παρόλο που η λυχνία LED του φορτιστή ανάβει µε πράσινο χρώµα Πιθανή αιτία: – Η µπαταρία είναι πολύ κρύα/πολύ ζεστή (στην µπαταρία ανάβει µία κόκκινη λυχνία LED) Αντιµετώπιση: – Αφήστε την µπαταρία να ζεσταθεί ή αντίστοιχα να κρυώσει (Ö 8.4). Χρησιµοποιείτε τον φορτιστή µόνο σε κλειστούς και στεγνούς χώρους, σε θερµοκρασίες από +5°C έως +40 °C.

Η µπαταρία δεν φορτίζεται, δεν ανάβει καµία λυχνία LED Πιθανή αιτία: – Καµία ηλεκτρική επαφή µεταξύ του φορτιστή και της µπαταρίας – Λανθασµένη τροφοδοσία ρεύµατος στο

Αντιµετώπιση: – Αφαιρέστε την µπαταρία από τη θήκη µπαταρίας και επανατοποθετήστε την (Ö 8.3) – Συνδέστε ηλεκτρικά το φορτιστή (Ö 8.2) – Ελέγξτε το ηλεκτρικό δίκτυο – Ελέγξτε το φορτιστή, εάν χρειαστεί αντικαταστήστε τον (#)

Η λυχνία LED στο φορτιστή αναβοσβήνει µε κόκκινο χρώµα Πιθανή αιτία: – Καµία ηλεκτρική επαφή µεταξύ του φορτιστή και της µπαταρίας – Βλάβη µπαταρίας (οι 4 λυχνίες LED της µπαταρίας αναβοσβήνουν για περ. 5 δευτερόλεπτα µε κόκκινο χρώµα) – Βλάβη φορτιστή Αντιµετώπιση: – Αφαιρέστε την µπαταρία από τη θήκη µπαταρίας και επανατοποθετήστε την (Ö 8.3) – Ελέγξτε την µπαταρία, εάν χρειαστεί αντικαταστήστε την (#) – Ελέγξτε το φορτιστή, εάν χρειαστεί αντικαταστήστε τον (#)

21.1 Βεβαίωση παράδοσης

21.2 Βεβαίωση συντήρησης

Για την εκτέλεση των εργασιών συντήρησης παραδώστε αυτές τις οδηγίες χρήσης στον εµπορικό αντιπρόσωπο VIKING. Αυτός θα επιβεβαιώσει στα προ- τυπωµένα πεδία την εκτέλεση των εργασιών συντήρησης.

21. Πρόγραµµα συντήρησης

Η συντήρηση πραγµατοποιήθηκε
