BEDIENUNGSANLEITUNG MA 443 C VIKING

Verehrte Kundin, lieber Kunde,

vielen Dank, dass Sie sich für ein Qualitätserzeugnis der Firma VKING entschieden haben.

Dieses Produkt wurde nach modernsten Fertigungsverfahren und umfangreichen Qualitätssicherungsmaßnahmen hergestellt, Denn erst dann, wenn Sie mit ihrem Gerät zufrieden sind, ist unser Ziel erreicht.

Wenn Sie Fragen zu Ihr Gemar haben,
wenden Sie sichitte an ihren Handler
oder direkt an unsere
Vertriebsgesellschaft.

Viel Freude mit Ihrrem VIKING Gerät wünscht Ihnen

Dr. Peter Pretzsch

Geschäftsführung

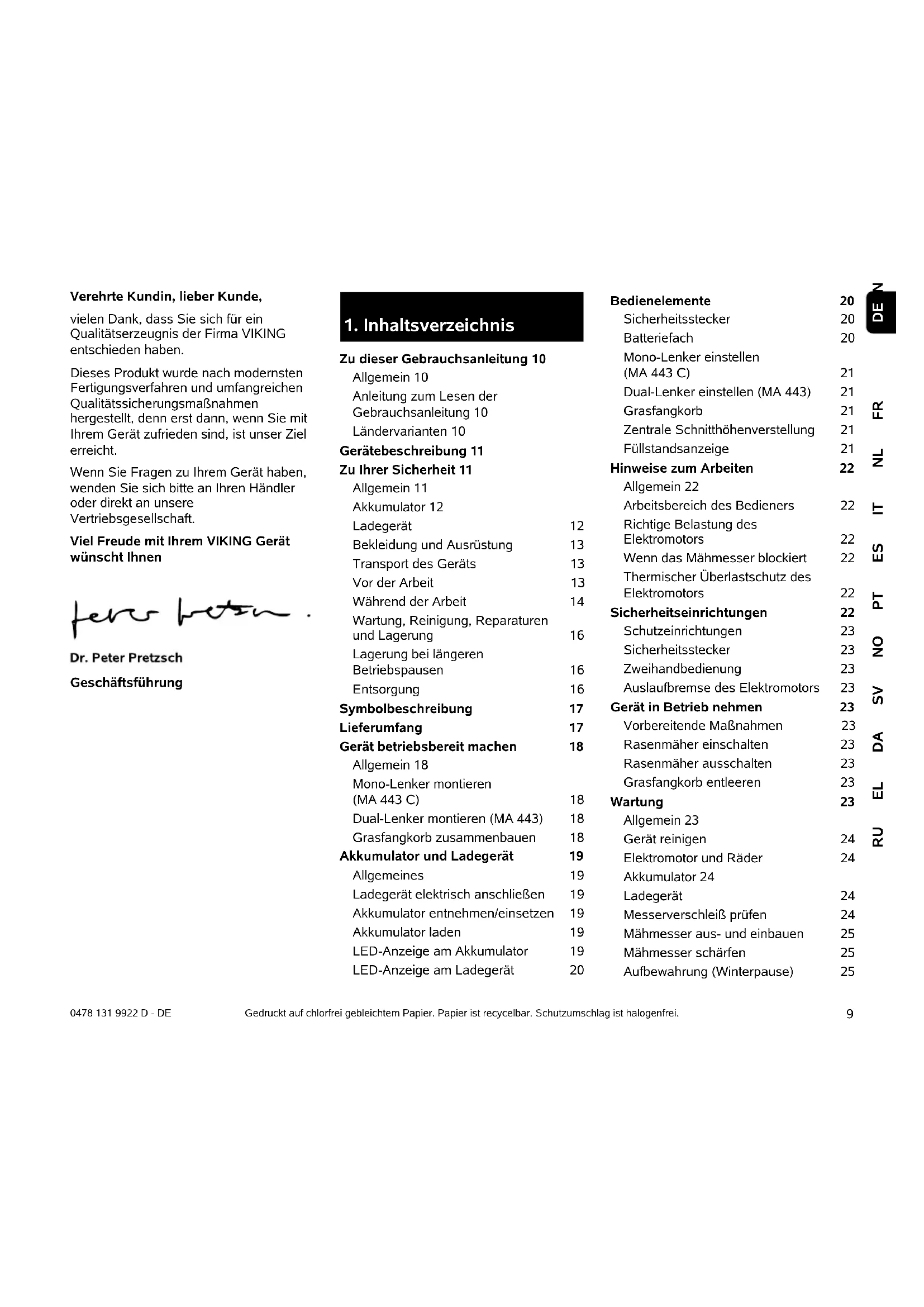

1. Inhaltsverzeichnis

Zu dieser Gebrauchsanleitung 10

Allgemein 10

Anleitung zum Lesen der

Gebrauchsanleitung 10

Ländervarianten 10

Gerätebeschreibung 11

Zu Ihrer Sicherheit 11

Allgemein 11

Akkumulator 12

Ladegerät 12

Bekleidung und Ausrüstung 13

Transport des Gerats 13

Vor der Arbeit 13

Während der Arbeit 14

Wartung, Reinigung, Reparaturen und Lagerung 16

Lagerung bei längeren

Betriebspausen 16

Entsorgung 16

Symbolbeschreibung 17

Lieferumfang 17

Gerat betriebsbereit machen 18

Allgemein 18

Mono-Lenker montieren

(MA 443 C) 18

Dual-Lenker montieren (MA 443) 18

Grasfangkorb zusammenbauen 18

Akkumulator und Ladegerät 19

Allgemeines 19

Ladegerat elektrisch anschlieben 19

Akkumulator entnehmen/einsetzen 19

Akkumulator laden 19

LED-Anzeige am Akkumulator 19

LED-Anzeige am Ladegerät 20

Bedienelemente 20

Sicherheitsstecker 20

Batteriefach 20

Mono-Lenker einstellen

(MA 443 C) 21

Dual-Lenker einstellen (MA 443) 21

Grasfangkorb 21

Zentrale Schnitthohenverstellung 21

Füllstandsanzeige 21

Hinweise zum Arbeitsen 22

Allgemein 22

Arbeitsbereich des Bedieners 22

Richtige Belastung des

Elektromotors 22

Wenn das Mahmesser blockiert 22

Thermischer Überlastschutz des

Elektromotors 22

Sicherheitseinrichtungen 22

Schutzeinrichtungen 23

Sicherheitsstecker 23

Zweihandbedienung 23

Auslaufbremse des Elektromotors 23

Gerat in Betriebnehmen 23

Vorbereitende Maßnahmen 23

Rasenmacherinschalten 23

Rasenmacherausschalten 23

Elektromotor und Rader 24

Akkumulator 24

Ladegerät 24

Messerverschleib prufen 24

Mahmesser aus- und einbauen 25

Mahmesser schäfen 25

Aufbewährung (Winterpause) 25

Transport 26

Rasenmacheragen und befestigen 26

Verschleib minimieren und

Schaden vermeiden 26

Umweltschutz 27

Übliche Ersatzteile 27

CE-Konformitätserklung des Herstellers 27

Technische Daten 28

Fehlersuche 29

Serviceplan 31

Übergabebestätigung 31

Servicebestätigung 31

2. Zu dieser Gebrauchsanleitung

2.1 Allgemein

These Gebrauchsanleitung ist eine Originalbetriebsanleitung des

Herstellers im Sinne der EG-Richtlinie 2006/42/EC.

VIKINGarbeitetstandigan der Weiterentwicklungseiner Produktpalette; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalbvorbehalten.

Aus den Angaben und Abbildungen theses Heftes konnen aus thisem Grund keine Ansprüche abgeleitet werden.

These Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfaltigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.

2.2 Anleitung zum Lesen der Gebrauchsanleitung

Bilder und Texte beschreiben bestimmte Handhabungsschritte.

Samtliche Bildsymbole, die auf dem Gerät angebracht sind, werden in dieser Gebrauchsanleitung erklär.

Blickrichtung:

Blickrichtung bei Verwendung „links" und „rechts" in der Gebrauchsanleitung: Der Benutzer steht hinter dem Gerät undblick in Fahrrichtung vorwärts.

Kapitelverweis:

Auf entsprechende Kapitel und Unterkapitel für weitere Erklärungen wird mit einem Pfeil verwiesen. Das folgende Beispiel zeigt einen Verweis auf ein Kapitel: (2.1)

Kennzeichnung von Textabschnitten:

Die beschriebenen Anweisungen konnen wie in den folgenden Beispielen gekennzeichnet sein.

Handhabungsschritte, die das Eingreifen des Benutzers erfordern:

• Schraube (1) mit einem Schraubenzieher lösen, Hebel (2) betätigten ...

Generelle Aufzahlungen:

-Einsatz des Produkts bei Sport- oder Wettbewerbsveranstaltungen

Texte mit zusätzlicher Bedeutung:

Textabschnitt mit zusätzlicher Bedeutung werden mit einem der nachfolgenden beschreibenben Symbole gekennzeichnet, um diese in der Gebrauchsanleitung zusammen hervorzuheiten.

Gefahr! Unfall- und schwere Verletzungsgefahr fur Personen. Ein bestimmes Verhalten ist notwendig oder zu unterlassen.

Warning! Verletzungsgefahr für Personen. Ein bestimmtes Verhalten verhindert mögliche oder wahrscheinliche Verletzungen.

Vorsicht! Leichte Verletzungen bzw. Sachschäden können durch ein bestimmes Verhalten verhindert werden.

Hinweis Information fur eine bessereutzung des Gerates und ummogliche Fehlbedienungen zuvermeiden.

Texte mit Bildbezug:

Abbildungen, die den Gebrauch des Gerats erklaren,finden Sie ganz am Anfang der Gebrauchsanleitung.

Das Kamerasymbol dient zur Verknüpfung der Bilder auf den Bildseiten mit dem entsprechenden Textteil in der Gebrauchsanleitung.

2.3 Ländervarianten

VIKING liefert abhängig vom Auslieferungsland Ladegeräte mit entsprechenden Steckern und Schaltern aus.

In den Abbildungen sind Ladegeräte mit Eurosteckern dargestellt, der Netzanschluss von Geräten mit anderen Steckerausführungen erfolgt auf gleichartige Weise.

3. Gerätebeschreibung

1 Lenkeroberteil
2 Schnellspanner (MA 443)
3 Lenkerunterteil (MA 443)
4 Motorhaube
5 Deckel
6 Vorderrad
7 Haltegriff vome
8 Typenschild
9Gehause
10 Hinterrad
11 Hebel Schnitthöhenverstellung
12 Haltegriff hinten
13 Grasfangkorb
14 Fullstandsanseige (Grasfangkorb)
15 Bügel Motorstopp
16 Einschaltknopf
17 Rasthebel Lenker (MA 443 C)
18 Lenkerkonsole (MA 443 C)
19 Sicherheitsstecker
20 Akkumulator
21 Ladegerat

4. Zu Ihrer Sicherheit

4.1 Allgemein

Bei der Arbeit mit dem Gerät sind diese Unfall-Verhütungsvorschriften unbedingt zu befolgen.

Vor der ersten Inbetriebnahme
muss die gesamte
Gebrauchsanleitung
aufmerksam durchgelesen

werden. Bewahren Sie die Gebrauchsanleitung für späteren Gebrauch sorgfältig auf.

These Vorsichtsmaßnahmen sind für ihre Sicherheit unerlässlich, die Auflistung ist noch nicht abschied. Benutzen Sie das Gerät stets mit Vernunft und Verantwortungsbewusstsein und denken Sie daran, dass der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

Machen Sie sich mit den Bedienteilen und dem Gebrauch des Geräts vertraut.

Das Gerätarf nur von Personen benutzt werden, die die Gebrauchsanleitung gelesen haben und die mit der Handhabung des Geräts vertraut sind. Vor der erstmaligen Inbetriebnahme muss sich der Benutzer um eine fachkundige und praktische Unterweisung bemühen. Dem Benutzer muss vom Verkafer oder von einem anderen Fachkundigen erklär werden, wie das Gerät safer zu verwenden ist.

Bei dieser Unterweisung sollen dem Benutzer insbesondere bewusst gemacht werden, dass fur die Arbeit mit dem Gerät außerste Sorgfalt und Konzentration notwendig sind.

Lebensgefahr durch Erstickung! Erstickungsgefahr für Kinder beim Spieler mit Verpackungsmaterial. Verpackungsmaterial unbedingt von Kindern fernhalten.

Das Gerät inklusive aller Anbauten damit nur an Personen weitergegeben bzw. verliehen werden, die mit dieser Modell und seiner Handhabung grundsätzlich erfasst wurden.

vertraut sind. Die Gebrauchsanleitung ist Teil des Geräts und muss stets mitgegeben werden.

Benutzen Sie das Gerät nur ausgeruht und beiGreater körperlicher sowie geistiger Verfassung.Wenn Sie gesundheitlich beeinträchtigt sind, sollen den Sie ihren Arzt fragen,ob die Arbeit mit dem Gerät möglich ist.Nach der Einnahme von Alkohol, Drogen oder Medikamenten, die das Reaktionsvermögen beeinträchtigen, darf nicht mit dem Gerät gearbeitet werden.

Kindern, Personen mit eingeschränkten körperlichen, sensorialen oder geistigen Fähigkeiten oder unzureichender Erfahrung und Wissen oder Personen, welche mit den Anweisungen nicht vertraut sind, darf die Verwendung des Gerätes nie gestattet werden.

Erlauben Sie niemals Kindern oder Jugendlichen unter 16 Jahren das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Das Gerat ist für den privaten Gebrauch konzipiert.

Achtung – Unfallgefahr!

Das Gerät ist nur zum Rasenmahen bestimmt. Eine andere Verwendung ist nicht gestattet und kann gefährlich sein oder zu Schäden am Gerät führen.

Wegen körperlicher Gefährung des Benutzers darf das Gerät für folgende Arbeiten nicht eingesetzt werden (unvollständige Aufzahlung):

• zum Trimmen von Buseschen, Hecken und Strauchern,

• zum Schneiden von Rankgewächsen,

• zur Rasenpflege auf Dachbepflanzungen und in Balkonkästen,

• zum Häckseln und Zerkleinern von Baum- und Heckenschmitt,
• zum Reinigen von Gehwegen (Absaugen, Fortblasen),
  -zum Einebren von Bodenerhebungen wie z.B.Maulwurfshugeln.
• zum Transportieren von Schnittgut, außer im darauf vorgesehenen Grasfangkorb.

Aus Sicherheitsgründen ist jeder Veränderung am Gerät, ausgenommen der fachgerechte Anbau von Zubehör, welches von VIKING zugelassen ist, untersagt, außer dem führt dies zur Aufhebung des Garantieanspruchs. Auskunft über zugelassenes Zubehör erhalten Sie bei Ihrem VIKING Fachhandler.

Insbesondere ist jeder Manipulation am Gerat untersagt, welche die Leistung oder die Drehzahl des Elektromotors verändert.

Mit dem Gerat durren keine Gegenstände, Tiere oder Personen, insbesondere Kinder, transportiert werden.

Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in land- und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich.

Achtung!Gefahrungs der Gesundheit durch

Vibrationen! Übermäßige

Belastung durch Vibrationen

kann zu Kreislauf- oder Nervenschäden führen, insbesondere bei Menschen mit Kreislaufproblemen. Wenden Sie sich an einen Arzt, falls Symptome aufreten, die durch Vibrationsbelastung ausgelost worden sein konnten.

Solche Symptome, die hauptsächlich in den Fingern, Händen oder Handgelenken auftreten, sind zum Beispiel (unvollständige Aufzahlung):

Gefühlosigkeit,
- Schmerz en ,
Muskelschwäche,
-Hautverfürbungen,
unangenehmes Kribbeln.

4.2 Akkumulator

Das Beilageblatt oder die Gebrauchsanleitung des STIHL Akkumulators beachten und sichere aufbewahren.

Nur original STIHL Akkumulatoren verwenden.

STIHL Akkumulator nur mit STIHL oder VIKING Geräten verwenden und mit STIHL Ladegeräten laden.

Akkumulator niemals offen.

Akkumulator nicht fallen halten.

Keinen defekten oder deformierten Akkumulator verwenden.

Akkumulator außerhalb der Reichweite von Kindern lagern.

Akkumulator nur im Temperaturbereich von -10^ bis max. +50^ einsetzen und lagern.

Akkumulator vor direkter Sonneneinstrahlung, Hitze und Feuer schützen - niemals ins Feuer werfen -

Explosionsgefahr!

Akkumulator vor Regenschützen - nicht in Flüssigkeiten tauchen.

Akkumulator nicht Mikrowellen oder hohem Druck aussetzen.

Akkumulatorkontakte niemals mit metallischen Gegenständen verbinden (kurzschlieben). Akkumulator kann durch Kurzschluss beschadigt werden.

Nicht benutzten Akkumulator fern von Metallgegenständen (z. B. Nagel, Munzen, Schmuck) halten. Keine metallischen Transportbehälter verwenden - Explosions- und Brandgefahr!

Bei falscher Anwendung kann Flüssigkeit aus dem Akkumulator austreten - Kontakt vermeiden! Bei zufälligem Kontakt mit Wasser abspüssen. Wenn die Flüssigkeit in die Augen kommt, zusätzlich arztliche Hilfe in Anspruch führen. Austretende Akkumulatorflüssigkeit kann zu Hautreizungen, Verbrennungen und Veratzungen führen.

Keine Gegenstände in die Luftungsschlitze des Akkumulators stecken.

Anzahl der Zellen und Energieinhalt laut Zellherstellerspezifikation.

Weiterfuhrende Sicherheitshinweise siehe.com/safety-data-sheets

4.3 Ladegerät

Das Beilageblatt oder die Gebrauchsanleitung des STIHL Ladegerats beachten und sichere aufbewahren.

Nur original STIHL Ladegerate verwenden.

Ein beschädigtes Ladegerätarf nicht benutzt werden.

Ladegerät nur zum Laden von geometrisch passenden STIHL Akkumulatoren vom Typ AP mit einer Kapazität bis maximal 10 Ah und einer Spannung bis maximal 42 Volt verwenden.

Keine defekten oder deformierten Akkumulatoren laden.

Netzspannung und Netzfrequenz mussen mit den Angaben auf dem Typenschild an der Unterseite des Ladegerats bzw. den Angaben in der Gebrauchsanleitung des Ladegerats übereinstimmen.

Ladegerät nicht offen.

Nach Gebrauch Netzsteckerziehen und Ladegerat außerhalb der Reichweite von Kindern lagern.

4.4 Bekleidung und Ausrüstung

Während der Arbeit ist immer festes Schuhwerk mit griffiger Sohle zu tragen. Arbeitsen Sie

niemals barfu oder beispelsweise in Sandalen.

Bei Wartungs- und Reinigungsrarbeiten sowie beim Transport des Gerats zusätzlich stets feste Handschuhe/TRagen

und lange Haare zusammenbinden und sichern (Kopftuch, Mütze etc.).

Beim Scharfen des Mahmessers muss eine geeignete Schutzbrille getragen werden.

Das Geratarf nur mit langen Hosen und eng anliegender Kleidung in Betrieb genommen werden.

Niemals lose Kleidung tragen, die an beweglichen Teilen (Bedienhebel) hangen bleiben kann - auch keinen Schmuck, keine Krawatten und keine Schals.

4.5 Transport des Geräts

Nur mit Handschuhen arbeiten, um Verletzungen an scharfkantigen und heifen Geräteilen zu verhindern.

Vor dem Transport das Gerät ausschalten, Messer zum

Stillstandkommenlassenund Sicherheitssteckerabziehen.

Das Gerät nur mit ausgekühltem Elektromotor transportieren.

Beachten Sie das Gewicht des Geräts und benutzen Sie bei Bedarf geeignete Verladehilfen (Laderampen, Hebevorrichtungen).

Gerat und mitransportierte Gerätele (z. B. Grasfangkorb) auf der Ladefläche mit ausreichend dimensionierten Befestigungsmitteln (Gurte, Seile usw.) sichern.

Beim Anheiten und Tragen Kontakt mit dem Mahmesser vermeiden.

Beachten Sie die Angaben im Kapitel "Transport". Dort ist beschrieben, wie das Gerät anzuheiten bzw. zu verzurren ist. (⇒ 14.1)

Beachten Sie beim Transport des Gerats regionale gesetzliche Vorschriften, insbesondere was die Ladungssicherheit und den Transport von Gegenständen auf Ladeflächen betrifrft.

Akkumulator nicht im Auto liegen setzen und niemals direkter Sonneneinstrahlung aussetzen.

Lithium-lonen-Akkumulatoren müssen beim Transport entsprechenden sorgfältig behandelt werden. Insbesondere ist sicherzustellen, dass Akkumulatoren kurzschlusslicher transportiert werden. Bewahren Sie deshalb die Original-Kartonverpackung des Akkumulators auf und transportieren Sie STIHL Akkumulatoren entweder in der unbeschädigten Original-Verpackung oder im Rasenmacher.

4.6 Vor der Arbeit

Esistsicherzustellen,dassurPersonen mit dem Gerat arbeiten,whelcdie GebrauchsanleitungKennen.

Beachten Sie die communalen Vorschriften für die Betriebszeiten von Gartengeräten mit Verbrennungsmotor bzw. Elektromotor.

Überprüfen Sie vollständig das Gelda, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drahte, Knochen und sonstigen Fremdkörper, die von dem Gerät hochgeschleudert werden konnen. Hindernisse (z. B. Baumstümpfe, Wurzeln) konnen im hohen Gras leicht übersehen werden.

Markieren Sie deshalb vor der Arbeit mit dem Gerät alle in der Rasenfläche verborgenen Fremdobjekte (Hinderisse), die nicht entfernt werden können.

Vor dem Gebrauch des Geräts sind defekte sowie abgenutzte und beschädigte Teile zu ersetzen. Unleserliche oder beschädigte Gefahrenund Warnhinweise am Gerät sind zu

erneern. Ihr VKING Fachhändler halt Ersatzklebeschider und alle weiteren Ersatzteile bereit.

Das Gerätarf Nur im betriebssicheren Zustand eingesetzt werden. Vor jeder Inbetriebnahme ist zu kontrollieren,

• ob das Gerät in vorschäftsmäßig montiertem Zustand ist.
• ob sich das Schneidwerkzeug und die gesamte Schneideinheit (Mähmesser, Befestigungselemente, Mähwerksgehäuse) in einwandfreiem Zustand befinden. Insbesondere ist auf sicheren Sitz, Beschädigungen (Kerben oder Risse) sowie Verschleib zu halten.
• ob die Sicherheitseinrichtungen (z. B. Auswurfklappe, Gehäuse, Motorstoppbügel) in einwandfreiem Zustand sind und ordnungsgemäß Funktionieren.
• ob der Grasfangkorb unbeschädigt und vollständig montiert ist; ein beschädigter Grasfangkorbarficht nicht verwendet werden.
• ob die Auslaufbremse des Elektromotors Funktioniert.

Bei Bedarf alle nötigen Arbeiten durchführten bzw. einen Fachhändler aufsuchen. VKING empfeht den VKING Fachhändler.

Beachten Sie die Angaben in den Kapiteln "Akkumulator" ( 4.2) und "Ladegerät" ( 4.3) .

Schalten Sie den Elektromotor niemals ohne vorschäftsmäßig montiertes Messerein. Gefahr der Überhitzung des Elektromotors!

4.7 Wahrend der Arbeit

Arbeiten Sie niemals, während sich Tiere oder Personen, insbesondere Kinder, im Gefahrenbereich aufhalten.

Die am Gerat installierten Schalt- und Sicherheitseinrichtungen dürfen nicht entfernt oder überbrückt werden.
Insbesondere den Motorstoppbügel niemals am Lenkholm fixieren (z. B. durch Anbinden).

Achtung - Verletzungsgefahr!

Fuhren Sie niemals Hande oder FüBe an oder unter sich

drehende Teile. Berühren Sie niemals das umlaufende Messer. Halten Sie sich immer entwickelt von der Auswurföffnung.

Der durch den Lenker gegebene Sicherheitsabstand ist stets einzuhalten. Der Lenker muss stets ordnungsgemäß montiert sein undarf nicht verändert werden.Das Gerat niemals mit umgeklapptem Lenker in Betrieb behmen.

Befestigen Sie niemals Gegenstände am Lenker (z. B. Arbeitskleidung).

Arbeiten Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.

Arbeiten Sie nicht bei Umgebungstemperaturen unter +5^

Arbeiten Sie mit dem Gerät nicht bei Regen, Gewitter und insbesondere nicht bei Blitzschlaggefahr.

Bei feuchtem Untergrund besteht wegen verminderter Standhaftung erhöhte Unfallgefahr.

Esistbesondersvorsichtigzuarbeiten

um ein Ausrutschen zu verhindern. Wenn möglich, Einsatz des Geräts bei feuchtem Untergrund vermeiden.

Gerat nicht im Regen stehen给你们.

Gerä einschalten:

Schalten Sie das Gerät mit Vorsicht ein, entsprechend den Hinweisen in Kapitel "Gerät in Betrieb besteht". (⇒ 12.) Achten Sie auf ausreichenden Abstand der FüBe zum Schneidwerkzeug.

Das Gerät muss beim Einsatzen auf einer ebenen Fläche stehen.

Das Gerätarf vor dem Einsatzen und während des Einsatzvorganges nicht gekippt werden.

Elektromotor nicht einschalten, wenn der Auswurfkanal nicht mit der Auswurfklappe bzw. dem Grasfangkorb abgedeckt ist.

Häufige Einschaltvorgänge innerhalb kurzer Zeit, insbesondere ein "Spielern" am Einsatzknopf sind zu vermeiden. Gefahr der Überhitzung des Elektromotors!

Arbeiten an Hanglagen:

Hänge immer in Querrichtungbearbeiten, niemals in Längsrichtung. Verliert der Benutzer beim Mahren in Längsrichtung die Kontrolle, konnte er zusammen vom mahenden Gerät überrollt werden.

Seien Sie besonderss vorsichtig, wenn Sie die Fahrrichtung am Hang ändern.

Achten Sie immer auf einen gute Stand an Hangen und vermeiden Sie die Arbeit mit dem Gerät an übermöig steilen Hangen.

Aus Sicherheitsgründen darf das Gerät nicht an Hängen mit einer Steigung über 25^ (46,6%) eingesetzt werden.

Verletzungsgefahr!

25^ Hangneigung entsprechen einem vertikalen Anstieg von 46,6 cm bei 100 cm horizontaler Lange.

Arbeitseinsatz:

Achtung - Verletzungsgef

Fuhren Sie niemals Hände oder FüBe an oder unter sich

drehende Teile. Berühren Sie niemals das umlaufende Messer. Halten Sie sich immer entfernt von der Auswurföffnung. Der durch den Lenker gegebene Sicherheitsabstand ist stets einzuhalten.

Versuchen Sie nicht das Messer zu inpizieren, während das Gerät in Betrieb ist. Öffnen Sie

nie die Auswurfklappe und/oder erhmen Sie nie den Grasfangkorb ab, solange das Mahmesser lauft. Umlaufendes Messer kann zu Verletzungen führen.

Führer Sie das Gerät nur im Schritttempo – beim Arbeiten mit dem Gerät niemals laufen. Durch schNELles Führen des Gerätes steigt die Verletzungsgefahr durch Stolpern, Ausrutschen usw.

Seien Sie besonderss vorsichtig, wenn Sie das Gerät umkehren oder zu sich heranziehen.

Stolpergefahr!

Benutzen Sie das Gerät mit besonderer Vorsicht, wenn Sie in der Höhe von Abhängen, Geländekanten, Gruben und

Deichen arbeiten. Insbesondere auf ausreichenden Abstand zu solchen Gefahrenstellen achten.

In der Grasnarbe verborgene Objekte (Rasensprenganlagen, Pfahle, Wasserventile, Fundamente, elektrische Leitungen etc.) müssen umfahren werden. Überfahren Sie niemals solche Fremdobjekte.

Sollte das Schneidwerkzeug oder das Gerät auf ein Hindernis bzw. einen Fremdkörper gestoßen sein, ist der Elektromotor abzustellen, der Sicherheitsstecker abzuziehen und eine sachkundige Untersuchung durchzuführen.

Achten Sie auf den Nachlauf des Schneidwerkzeuges, der bis zum Stillstand eine Sekunden beträgt.

Schalten Sie den Elektromotor

aus,

• wenn das Gerät beim Transport über andere Flächen als Gras anzukippen ist,
• wenn Sie das Gerät zur Mähfläche hinund wieder wegschieben,
• bevor Sie den Grasfangkorb abnehmen.
• bevor Sie die Schnittthöhe einstellen.

Schalten Sie den Elektromotor aus, ziehen Sie den

Sicherheitsstecker ab und versichern Si es sich, dass das Schneidwerkzeug vollkommen stillsteht,

• bevor Sie den Akkumulator entnehmen;

• bevor Sie das Gerät verlassen bzw. wenn das Gerät unbeaufsichtigt ist;

• bevor Sie das Gerät transportieren, anheben oder/TRagen;

• bevor Sie Blockierungen offen oder Verstopfungen im Auswurfkanal beseitigen;
• bevor Sie das Gerät überprüfen, reinigen oder Arbeiten an ihm durchführren (z. B. Umklappen/Einstellungen des Lenkers);
• wenn das Schneidwerkzeug auf einen Fremdkörper getroffen ist. Das Schneidwerkzeug muss auf eventuelle Beschädigungen überprüft werden. Das Gerät darf mit beschädigter oder verbogener Messerwelle bzw. Motorwelle nicht in Betrieb genommen werden. Verletzungsgefahr durch defekte Teile!
• falls das Gerät anfangt, ungewöhnlich stark zu vibrieren. Das gesamte Gerät, insbesondere das Schneidwerkzeug, muss in thisem Fall auf eventuelle Beschädigungen und lose Teile überprüft werden. Beschädigte Teile sind vor dem weiteren Betrieb zu ersetzen, lose Teile sind zu befestigen/festzuschrauben.

Verletzungsgefahr!

Starkes Vibrierten ist in der Regel ein Hinweis auf eine Störung. Das Gerätarf insbesondere mit beschädigter oder verbogener Messerwelle oder mit einem beschädigten bzw. verbogenen Mahmesser nicht in Betrieb genommen werden. Lassen Sie die erforderlichen Reparaturen von einem Fachmann -VIKING empfehl't den VIKING Fachhändler - durchfuhren, falls Ihnen die nötigen Kenntnisse fehlen.

4.8 Wartung, Reinigung, Reparaturen und Lagerung

Vor allen Arbeitsen am Gerät, vor dem Einstellen oder Säubern des Gerätes, Motor

ausschalten, Sicherheitsstecker abziehen und gegebenenfalls Akkumulator entnehmer.

Lassen Sie das Gerät vor der Aufbewährung in geschlossenen Räumen, vor Wartungsarbeiten und vor der Reinigung vollständig auskühlen.

Reinigung:

Nach dem Arbeitseinsatz muss das gesamte Gerät sorgfältig gereinigt werden. (⇒ 13.2)

Angesetzte Grasrückstände mit einem Holzstab lösen. Mährunterseite mit Bürste und Wasser saubern.

Verwenden Sie niemals
Hochdruckreiniger und reinigen Sie das
Gerät nicht unter fließendem Wasser (z. B. mit einem Gartenschlauch).
Benutzen Sie keine aggressiven Reinigungsmittel. Diese können Kunststoffe und Metalle beschädigen, was den sicheren Betrieb Ihr's VRING Geräts beeinträchtigen kann.

Um Brandgefahr zu vermeiden, ist der Bereich der Kuhlluftöffnungen zwischen Motorhaube und Gehäuse frei von z. B. Gras, Stroh, Moos, Blättern oder austretendem Fett zu halten.

Wartungsarbeiten:

Es durren nur Wartungsarbeiten durchgefuhrt werden, die in dieser Gebrauchsanleitung beschreiben sind, alle anderen Arbeiten von einem Fachhandler ausfahren lessen.

Sollten Ihnen notwendige Kenntnisse und Hilfsmittel fehlen, wenden Sie sich immer an einen Fachhändler.

VIKING empfeihlt Wartungsarbeiten und Reparaturen nur vom VKING

Fachhandl derchfuhren zu halten.
VIKING Fachhandlern werden regelmäßig
Schulungen angeboten und technische
Informationen zur Verflugung gestellt.

Verwenden Sie nur Werkzeuge, Zubehore oder Anbaugeräte, welche von VIKING für diesen Gerät zugelassen sind oder technisch gleichartige Teile, sonst kann die Gefahr von Unfallen mit

Personenschäden oder Schäden am Gerät bestehen. Bei Fragen sollen Sie sich an einen Fachhändler wenden.

VIKING Original-Werkzeuge, -Zubehör und -Ersatzteile sind in ihren

Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt. VIKING Original-Ersatzteile erkennt man an der VIKING-

Ersatzteilnummer, am Schriftzug VKING und gegebenenfalls am VKING Ersatzteilkennzeichen. Auf keininen Teilen kann das Zeichen auch allein stehen.

Halten Sie Warn- und Hinweisaufkleber stets sauber und lesbar. Beschädigte oder verloren gegangene Aufkleber sind durch neue Originalschilder von Ihrem VKING Fachhandler zu ersetzen. Falls ein Bauteil durch ein Neuteil ersetzt wird, achten Sie daraufuf, dass das Neuteil dieselben Aufkleber erhalten.

Mähmesser regelmäß auf sicheren Sitz und auf Beschädigungen sowie Verschleib überprüfen.

Arbeiten an der Schneideinheit nur mit dicken Arbeitshandschufen und unter außerster Vorsicht vornehmen.

Halten Sie alle Muttern, Bolzen und Schrauben, insbesondere die Messerschraube, fest angezogen, damit sich das Gerät in einem sicheren Betriebszustand befindet.

Prufen Sie das gesamte Gerät und den Grasfangkorb regelmäßig, insbesondere vor der Einlagerung (z. B. vor der Winterpause), auf Verschleiß und Beschädigungen. Abgenutzte oder beschädigte Teile sind aus

Sicherheitsgrunden sofort auszutauschen, damit sich das Gerät immer in einem sicheren Betriebszustand befindet.

Falls fur Wartungsarbeiten Bauteile oder Schutzeinrichtungen entfernt wurden, sind diese umgehend und vorschriftsmäßig wieder anzubRING.

4.9 Lagerung bei längeren Betriebspausen

Das abgekühte Gerät, den Akkumulator und den Sicherheitsstecker in einem trockenen, verschlossenen Raum, für Kinder nicht erreichen, sichere einlagern.

Stellen Sie sicher, dass das Gerät vor unbefugter Benutzung (z. B. durch Kinder) geschützt ist.

Gerat vor der Lagerung (z. B. Winterpause) grundlich reinigen.

Das Gerät im betriebssicheren Zustand lagern.

4.10 Entsorgung

Stellen Sie sicher, dass ein ausgedientes Gerät einer fachgerechten Entsorgung zugeführrt wird. Machen Sie das Gerät vor der Entsorgung unbrauchbar. Um Unfällen

vorzubeugen, entfern den Si du zu insbesondere den Sicherheitsstecker und das Elektrokabel zum Elektromotor.

Verletzungsgefahr durch das Schneidwerkzeug!

Lassen Sie auch ein ausgedientes Gerät niemals unbeaufsichtigt. Stellen Sie richer, dass das Gerät und das Schneidwerkzeug außerhalb der Reichweite von Kindern aufbewahrten werden.

Akkumulatoren müssen getrennt vom Gerät entsorgt werden. Es ist sicherzustellen, dass Akkumulatoren vor der Entsorgung entladen (z. B. durch Laufenlassen des Elektromotors) sowie safer und umweltgerecht entsorgt werden.

5. Symbolsbeschreibung

Achtung!

Vor Inbetriebnahme
Gebrauchsanleitung lessen.

Verletzungsgefahr!

Dritte aus dem Gefahrenbereich fernhalten.

Vorsicht -

Scharfe Schneidmesser!
Schneidmesser rotieren werden, nach dem der Elektromotor abgeschelt ist. Vor Wartungsarbeiten die Sperreinrichtung (Sicherheitsstecker) entfern.

MA 443:

Elektromotor einschalten.

MA 443 C:

Elektromotor einschalten.

MA 443 C:

Elektromotor abstellen.

Vor allen Arbeitsen am Gerät die Sperreinrichtung (Sicherheitsstecker) entfern.

Akkumulator ist zu warm. Ladevorgang startet nach der Abkuhlphase bzw. Akkumulator kann erst nach der Abkuhlphase benutzt werden.

Der Akkumulator ist defect und muss ersetzt werden.

6. Lieferumfang

Pos. Bezeichnung Stk.

A Grundgerät 1
B Grasfangkorboberteil 1
C Grasfangkorbunterteil 1
D Bolzen 2
N Sicherheitsstecker 1
O Akkumulator
P Ladegerät
- Gebrauchsanleitung 1

MA 443:

E Schnellspanner 2

F Schraube 2

G Kabelführung 1

H Kabelclip 1 I Schutzhulsen 2

MA 443 C:

J Hulse 1

K Schraube 1

L Scheibe 2

M Mutter 1

Der Lieferumfang kann landerabhängig und abhängig von der Ausführungsart unterscheidlich sein.

7. Gerät betriebsbereit\ machen

7.1 Allgemein

Verletzungsgefahr

Beachten Sie die

Sicherheitshinweise im Kapitel „Zu Ihrer Sicherheit" (⇒ 4.).

Ziehen Sie insbesondere

vor allen Arbeitsen am

Rasenmacher den

Sicherheitsstecker ab (⇒ 9.1).

Gerät für alle beschriebenen Arbeiten auf einen waagrechten, ebenen und festen Untergrund stellen.

Bei Auslieferung sind die
Akkumulatoren ca. 30% geladen. Vor der ersten Inbetriebnahme müssen sie deshalb aufgeladen werden.
- Akkumulator laden (⇒ 8.4).

7.2 Mono-Lenker montieren (MA 443 C)

Hulse (J) in die Bohrung am Lenker (1) einfahren.
Die beiden Scheiben (L) mit der Wölbung nachinnen auf die Hülse stecken.
- 3 Hülse (J) und Scheiben (L) halten und zusammen mit dem Lenker (1) in die Lenkerkonsole (2) einführen.
Mutter (M) wie abgebildet in Lenkerkonsole einsetzen.

• Schraube (K) von außen nach innen durch die Bohrungen am Lenker (1) und an der Lenkerkonsole (2) stecken und festziehen.

Anziehmoment:

18-22Nm

Elektrokabel montieren:

• Elektrokabel (3) wie abgebildet in die Halterungen an der Lenkerkonsole und am Lenker (4, 5) eindrücken sowie mit dem Kabelclip (6) am Lenker fxieren.

7.3 Dual-Lenker montieren (MA 443)

Schutzhulsen (I) auf die Lenkeruntereile (1) aufstecken.
- Schraube (F) durch die Bohrung der Kabelführung (G) stecken.
- Lenkeroberteil (2) an - Lenkerunterteile (1) halten.
Kabelführung (G) am Elektrokabel (3) einhängen und Schraube (F) von innen nach außen durch die Bohrungen stecken.
- Auf der gegenüber liegenden Seite die Schraube (F) voninnen nach außen durch die Bohrungen stecken.
Schnellspanner (E) auf die Schrauben (F) aufschrauben (es sollte etwas ein Gewindegang der Schraube hervorstehen) und nach oben klappen.

• Korrekte Montage überprüfen: Die Schnellspanner (E) mussen so stark angezogen sein, dass sie eng am Lenker anliegen und das Lenkeroberteil fest mit dem Lenkerunterteil verbunden ist.
  Wenn der Lenker nicht fest montiert ist oder die Schnellspanner nicht korrekt sitzen, die Schnellspanner öffnen und so welt verdrehen, bis sie fest sitzen.
• Elektrokabel (3) wie abgebildet in die Halterung (4) der Lenkerkonsole einlagen.

Kabelclip montieren:

Kabelclip (H) auf Lenkeroberteil aufdrücken. Abstand zwischen Kabelclip und Schalter:

25-27 cm

Elektrokabel (3) wie abgebildet in Kabelclip (H) einlagen, Lasche (5) schlieben und einrasten lassen.

7.4 Grasfangkorb zusammenbauen

• Grasfangkorboberteil (B) auf Grasfangkorbunterteil (C) aufsetzen. Auf richtige Position in den Führungen achten.
• Bolzen (D) voninnen durch die vorgesehenen Öffnungen drucken.
• Grasfangkorboberteil (B) mit leichtem Druck im Grasfangkorbunterteil einrasten setzen.
• Grasfangkorbeinhängen ( 9.5)

8. Akkumulator und Ladegerät

8.1 Allgemeines

Die Rasenmacher MA 443 und MA 443 C werden mit aufladbaren Batterien (Akkumulatoren) betrieben.

Zum Einsatzkommen ausschließlich hochwertige STIHL Lithium-lonen-Akkumulatoren vom Typ AP.

Die ggf. mitgelieferten Akkumulatoren sind optimal auf den vorgesehenen Einsatzzweck abgestimmt, es konnen aber alle Akkumulatoren vom Typ AP verwendet werden.

Die Elektronik des Rasenmachers taucht mit dem eingesetzten Akkumulator Daten aus und passt die Leistung des Elektromotors an die jeweilige Kapazität an.

8.2 Ladegerät elektrisch anschlieben

• Netzstecker (1) in Steckdose (2) stecken.
• Nach dem Anschlieben des Ladegerats an die Stromversorgung findet ein Selftest statt. Wahrend these Vorgangs leuchtet die LED (3) am Ladegerät für ca. 1 Sekunde grün, dann rot und erlischt wieder (⇒ 8.6).

8.3 Akkumulator entnehmen/einsetzen

• Batteriefach öffnen und Sicherheitsstecker abziehen ( 9.1).

Akkumulator entnehmer:

• Akkumulator (1) nach oben herausziehen.

Akkumulator einsetzen:

• Akkumulator (1) wie abgebildet mit leichtem Druck in das Batteriefach einsetzen und Deckel schlieben.

8.4 Akkumulator laden

• Akkumulator aus Batteriefach entnahme ( 8.3)
• Ladegerat elektrisch anschließen ( 8.2) .
• Akkumulator (1) in das Ladegerät (2) bis zum ersten Widerstand schieben, dann bis zum Anschlag drucken. Grüne LED am Akkumulator und am Ladegerät (3) signalisieren einen aktiven Ladevorgang.
• Ist der Akkumulator vollständig geladen, erloschen die LED am Akkumulator und Ladegerät. Akkumulator aus dem Ladegerät entnahmen und in Batteriefach einsetzen (⇒ 8.3).

Ladevorgang

Das Ladegerät taucht automatisch Daten mit dem Akkumulator aus und passst den Ladevorgang entsprechend an.

Der Akkumulator wird während des Ladevorgangs gekühlt -je nach Ladegerät entweder aktiv mit einem Geblase oder passiv mit dem natürlichen Luftstrom im Raum.

Am Akkumulator zeigen LED den Ladeverlauf an ( 8.5) Ist der Akkumulator vollständig geladen,

schaltet das Ladegerät automatisch ab und die LED am Akkumulator und am Ladegerät erlöschen.

Die Ladedauer ist abhängig von verschieden Einflussfaktoren, wie z. B. Akkumulatorzustand oder Umgebungstemperatur. Wird ein warmer Akkumulator in das Ladegerät eingesetzt, verlangert sich ggf. die Ladedauer, weil der Akkumulator vor dem Ladevorgang abgekühlt werden muss.

8.5 LED-Anzeige am Akkumulator

• Taste (1) drücken, um die Anzeige zu aktivieren - Anzeige erlischt nach 5 Sekunden selbstätig.

LED-Anzeigen:

Die Leuchtdioden konnen grun bzw. rot leuchten oder blinken.

LED leuchtet grün.
LED blinkgrun.
LED leuchtet rot.
LED blinkt rot.

Grüne LED signalisieren normalen Betrieb, rote LED kennzeichen eine Störung.

Beim Laden:

Die LED zeigen durch Leuchten und Blinken den Ladeverlauf.

Beim Laden wird die Kapazität, die gerade geladen wird, durch eine grün blinkende LED angezeigt.

Ist der Ladevorgang beendet, schalten sich die LED automatisch aus.

0-20%

20-40%

40 - 60%

60-80%

80-100%

Störungen

Eine LED leuchtet rot

Beim Laden:

Akkumulator ist zu warm oder zu kalt, um den

Ladevorgang starten zu konnen. Nach dem Abkühlen bzw. Erwärmen des Akkumulators startet der Ladevorgang automatisch.

Während der Arbeit:

Akkumulator ist zu warm.

Gerat schaltet sich ab -

Akkumulator aus dem Rasenmacher entnehmer und einige Zeit abkühlen halten.

Vier LED blinken rot

Der Akkumulator ist defekt und muss ersetzt werden.

Drei LED leuchten rot

Der Rasenmacher ist zu warm - abkühlen lessen.

Drei LED blinken rot

DerRasenmaheristdefekt undmussom

Fachhändler überprüft werden. VIKING empfeht den VIKING Fachhändler.

8.6 LED-Anzeige am Ladegerät

Die LED (1) am Ladegerät kann grün leuchten oder rot blinken.

Grünes Dauerlicht:

Der Akkumulator wird geladen oder gerade abgekühlt, um danach den Ladevorgang zu starten. Die grüne LED

erlischt, sobald der Akkumulator vollständig geladen ist.

Rotes Blinklicht:

Der Ladevorgang kann nicht gestartet werden.

Mögliche Ursachen:

-Kein elektrischer Kontakt zwischen Akkumulator und Ladegerät - Akkumulator entnehmer und nochmals einsetzen ( 8.4)
-Akkumulator defekt ( 8.5)
Ladegerat defekt - Ladegerat vom Fachhändler überprüfen setzen. VIKING empfeht den VIKING Fachhändler.

9. Bedienelemente

9.1 Sicherheitsstecker

Der Rasenmacher kann nur in Betrieb genommen werden, wenn der Sicherheitsstecker im Sockel im Batteriefach steckt.

Vor dem Transport, vor Wartungs- und Reinungsarbeiten sowie vor der Überprüfung des Rasenmahers muss der Sicherheitsstecker abgezogen werden.

Sicherheitsstecker einsetzen:

• Batteriefach öffnen. (⇒ 9.2)
• Sicherheitsstecker (1) bis zum Anschlag in Sockel (2) eindrücken. Die Lasche (3) muss wie abgebildet nachinnen zeigen.
• Batteriefach wieder schlieben.

Sicherheitsstecker abziehen:

• Batteriefach öffnen (⇒ 9.2).
• Sicherheitsstecker (1) aus Sockel (2) herausziehen und getrennt vom Rasenmaher aufbewahren.

9.2 Batteriefach

Das Batteriefach muss während des Betriebs immer geschlossen sein.

Batteriefach öffnen:

• Haltenase (1)leitung eindrücken und Deckel (2) nach hinten aufklappen.

Batteriefach schlieben:

• Deckel (2) zuklappen und darauf achten, dass die Haltenase (1) einrastet.

9.3 Mono-Lenker einstellen (MA 443 C)

Klemmgefahr!

Beim Betätigen des Rasthebels Lenkeroberteil stets mit einer Hand an der hochsten Stelle halten. Niemals Finger zwischen Lenker und Konsole (über und unter dem Rasthebel) positionieren.

Transportposition (zum Reinigen des Gerätes, zumplatzsparen Den Transportieren und Aufbewahren):

• Lenkeroberteil (2) mit einer Hand an der hochsten Stelle halten und leicht anheben (entlasten).
  Rasthebel (1) nach unten drücken und halten.
• Lenker (2) nach vorne umklappen und darauf auf achten, dass das Elektrokabel nicht beschadigt wird.

Arbeitsposition (zum Schieber den Geräts):

• Lenker (2) nach hinten aufklappen und darauf aufachten, dass der Lenker vollständig einrastet.

Hohenverstellung:

Die Höhe des Mono-Lenkers kann in 2 Stufen eingestellt werden:

• Lenkeroberteil (2) mit einer Hand an der hochsten Stelle halten und leicht anheben (entlasten).
  Rasthebel (1) nach unten drucken und halten.
• Lenker (2) in die gewünschte Position stellen.

Rasthebel (1) loslassen und darauf achten, dass der Lenker wieder vollständig einrastet.

9.4 Dual-Lenker einstellen (MA 443)

Klemmgefahr!

Durch das Losen der Schnellverschlüsse kann das Lenkeroberteil umklappen. Lenkeroberteil deshalb stets an der hochsten Stelle mit einer Hand halten.

Transportposition (zum Reinigen des Gerätes, zumplatzsparen den Transportieren und Aufbewahren):

• Lenkeroberteil (2) mit einer Hand an der hochsten Stelle halten.
  Schnellspanner (1) offen - nach unter klappen - und Lenkeroberteil (2) nach vorne umklappen und darauf auf achten, dass das Elektrokabel nicht beschadigt wird.

Arbeitsposition (zum Schieben des Gerats):

• Lenkeroberteil (2) nach hinter aufklappen und mit einer Hand halten.
  Schnellspanner (1) schlieBen - nach offen klappen.

9.5 Grasfangkorb

Einhagen:

• Auswurfklappe (1) öffnen und halten.

• Grasfangkorb (2) mit den Haltenasen in die Aufnahmen (3) an der Geräterückseite einhängen.
  Auswurfklappe (1) schlieben.

Aushängen:

Auswurfklappe (1) öffnen und halten.
- Grasfangkorb (2) anheben und nach hinten abnehmer.
Auswurfklappe (1) schlieben.

9.6 Zentrale

Schnitthöhenverstellung

Es konnen 6 verschiedene Schnitthohen eingestellt werden.

Stufe 1 = 25mm

Stufe 6 = 75 mm

Schnitthöhe einstellen:

• Haltegriff (1) umfassen, Hebel (2) nach oben ziehen und halten.
  Gewünschte Schnittthöhe durch Aufund Abbewegen des Geräts einstellen. Die aktuelle Schnittthöhe kann an der Schnittthohenanzeige (3) mit Hilfe der Markierung (4) abgelesen werden.
  Rasthebel (2) loslassen und einrasten lessen.

9.7 Füllstandsanzeige

Der Grasfangkorb ist mit einer Fullstandsanzeige (1) am Grasfangkorboberteil ausgestattet.

Der Luftstrom, der durch die Rotation des Mahmessers entsteht und für die Befüllung des Grasfangkorbes sorgt,heits

die Füllstandsanzeige an (2): Der Grasfangkorb wird mit Schnittgut befült.

Füllt sich der Grasfangkorb mit Gras, verringt sich dieser Luftstrom und die Füllstandsanzeige senkt sich (3):

Gefüllten Grasfangkorb entleeren ( 12.4)

10. Hinweise zum Arbeitsen

10.1 Allgemein

Einen schon und dachten Rasen erhalten man durch früiges Mähen und Kurzhalten des Rasens.

Den Rasen bei heißem und trockenem Klima nicht zu kurz mühen, da er sonst von der Sonne verbrannt und unansehnlich wird!

Mit einem scharfen Messer ist das Schnittbild schöner als mit einem abgestumpften, daher sollte es regelmäßig geschärft werden (VIKING Fachhandler).

Schnittleistung

Die Schnittleistung (Akkumulator-Laufzeit)
hängt von den Graseigenschaften und vonder gewährten Schnitthöhe ab. DieSchnittleistung wird durch folgendeMaßnahmen vergrößert:

Rasen after mAHen,
Schnitthöhe vergroßern,
Vorschubgeschwindigkeit verringn.
- Rasen vor dem Mähen abtrocknen halten.

Bei Bedarf können zusätzliche STIHL Lithium-lonen-Akkumulatoren (Sonderzubehor) erworben werden.

10.2 Arbeitsbereich des Bedieners

• Der Bediener muss sich bei laufendem Elektromotor aus Sicherheitsgründen immer im Arbeitsbereich hinter dem Lenker aufhalten. Der durch den Lenker gegebene Sicherheitsabstand ist stets einzuhalten.
• Der Rasenmaherarf ausschlieBlich von einer Person alleine bedient werden, Dritte haben sich dem Gefahrenbereich fernzuhalten. ( 4.)

10.3 Richtige Belastung des Elektromotors

Den Rasenmacher nicht in hohem Graseinschalten. Bei erschwertem Anlauf des Elektromotors höhere Schnittthohen-Einstellung wahlen.

Der Rasenmahr darf nur so stark beansprucht werden, dass die Drehzahl des Elektromotors damit nicht wesentlich absinkt.

Bei absinkender Drehzahl höhere Schnitthöhen-Einstellung wahlen und/oder die Vorschubgeschwindigkeit reduzieren.

10.4 Wenn das Mahmesser blockiert

Sofort Elektromotor abstellen und Sicherheitsstecker abziehen. Danach die Ursache der Störung beseitigen.

10.5 Thermischer Überlastschutz des Elektromotors

Wird der Elektromotor während der Arbeit überlastet, schaltetihn die Elektronik ab. Am Akkumulator leuchten bei einer thermischen Überlastung drei rote LED. ( 8.5)

Ursachen für eine Überlastung:

• Mähen von zu hohem Gras oder zu tief eingestellte Schnitthöhe,
• zu hohe Vorschubgeschwindigkeit,
• unzureichende Reinigung der Kühlluftführung (Ansaugschitze).

Wiederinbetriebnahme

Nach einer Abkuhlzeit von bis zu 10 min. (abhängig von der Umgebungstemperatur) das Gerät wieder normal in Betriebnehmen ( 12.2) .

11. Sicherheitseinrichtungen

Das Gerät ist für die sichere Bedienung und zum Schutz vor unsachgemäß Benutzung mit mehreren Sicherheitseinrichtungen ausgestattet.

Verletzungsgefahr!

Wird bei einer der

Sicherheitseinrichtungen ein Defekt festgestellt,darf das Gerat nicht in Betrieb genommen werden. Wenden Sie sich an einen Fachhandler,VIKING empfehl't den VIKING Fachhandler.

11.1 Schutzeinrichtungen

Der Rasenmacher ist mit Schutzeinrichtungen ausgestattet, die einen unbeabsichtigten Kontakt mit dem Mahmesser und mit ausgeworfenem Schnittgut verhindern. Dazu zahlen das Gehäuse, die Auswurfklappe, der Grasfangkorb und der ordnungsgemäß montierte Lenker.

11.2 Sicherheitsstecker

Der Elektromotor kann nur eingeschelt werden, wenn der Sicherheitsstecker eingesetzt ist ( 9.1)

11.3 Zweihandbedienung

Der Elektromotor kann nur eingeschaltet werden, wenn mit der rechten Hand der Einschaltknopf gedrückt und gehalten sowie danach mit der linken Hand der Motorstoppbugel zum Lenker gezogen wird.

11.4 Auslaufbremse des Elektromotors

Nach dem Loslassen des Motorstoppbugels kommt das Mahmesser nach weniger als 3 Sekunden zum Stillstand.

Eine im Elektromotor integrierte Auslaufbremse verkurzt die Auslaufzeit bis zum Messerstillstand.

Messen der Auslaufzeit

Nach dem Starten des Elektromotors dreht sich das Messer und ein Windgeräusch ist hörbar. Die Auslaufzeit entspricht der

Dauer des Windgeräusches nach dem Abstellen des Elektromotors, sie kann mit einer Stoppuhr gemessen werden.

12. Gerät in Betriebnehmen

12.1 Vorbereitende Maßnahmen

Verletzungsgefahr!

Beachten Sie die

Sicherheitshinweise im Kapitel „Zu Ihrer Sicherheit" (⇒ 4.).

• Akkumulator laden (⇒ 8.4).
• Sicherheitsstecker einsetzen ( 9.1) .

12.2 Rasenmacherinschalten

Den Rasenmachericht in hohem Gras einschalten. Bei erschwertem Anlauf des Elektromotors höhere Schnitthohen-Einstellung wahlen.

• Einschaltknopf (1) drücken und halten. Motorstoppbugel (2) zum Lenkerziehen und halten.
• Der Einschaltknopf (1) kann nach Betätigten des Motorstoppbügels (2) losgelassen werden.

12.3 Rasenmacherusschalten

• Motorstoppbugel (1) loslassen. 20 Elektromotor und Mahmesser kommt nach kurzer Auslaufzeit zum Stillstand.

Vor dem Entnehmen des

Grasfangkorbes den Elektromotor aus Sicherheitsgründen abstellen.

• Grasfangkorb aushängen. ( 9.5)
• Grasfangkorb an der Verschlusslasche (1) öffnen. Grasfangkorboberteil (2) aufklappen und halten. Grasfangkorb nach hinten umklappen und Schnittgut entleeren.
  Grasfangkorbschlieben.
• Grasfangkorb einhängen. (⇒ 9.5)

13. Wartung

13.1 Allgemein

Verletzungsgefahr

Beachten Sie die

Sicherheitshinweise im Kapitel „Zu Ihrer Sicherheit" (⇒ 4.).

Ziehen Sie insbesondere vor allen Arbeitsen am

Rasenmacher den

Sicherheitsstecker ab (⇒ 9.1).

Jährliche Wartung durch den Fachhändler:

Der Rasenmacher sollte einmal jährlich von einem Fachhändler überprüft werden.
VIKING empfeht den VIKING
Fachhändler.

13.2 Gerat reinigen

Wartungsintervall: Nach jedem Einsatz

Eine sorgsame Behandlung schützt das Gerät vor Schäden und verlangert die Nutzungsdauer.

• Akkumulator entnahme (⇒ 8.3)
  Grasfangkorbaushängen ( 9.5)

Verletzungsgefahr!

Vor dem Hochkippen den Maher auf einen festen, waagrechten und ebenen Untergrund stellen. Gerät kann bei Arbeitsen in der Reinigungssposition umstürzen. Immer freilich am Gerät stehen. Nie vor oder hinter dem Maher arbeiten.

Reinigungssposition MA 443 C:

Zum Hochkippen rechts besoin dem Gerat stehen.
- Lenkeroberteil in tiefste Stellung bringen (bis auf Anschlag, der Rasthebel rastet in dieser Position nicht ein). ( 9.3)
- Auswurfklappe (1) mit der rechten Hand öffnen und halten.
- Mit der linken Hand wie abgebildet die Konsole umfassen und die Auswurfklappe aufhalten. Gleichzeitig Rasthebel (2) mit dem Daumen betätigten und halten.
Gerat mit der rechten Hand am vorderen Haltegriff umfassen und langsam nach hinten aufkippen, bis der Lenker wie abgebildet am Boden aufliegt.

• Auswurfklappe (1) und Rasthebel (2) loslassen und sicheren Stand des Gerats prufen.

Reinigungssposition MA 443:

• Lenkeroberteil (3) halten und Schnellspanner offen - nach unter klappen.
• Lenkeroberteil (3) nach hinten ablegen.
• Auswurfklappe (1) öffnen und halten.
  Rasenmacher vorne anheben und wie abgebildet in die Reinigungssposition aufstellen. Sicheren Stand des Gerats prufen.

Hinweise zum Reinigen:

• Verschmutzungen mit weniger Wasser, mit einer Bürste oder mit einem Tuch entfernen. Insbesondere auch das Mahmesser reinigen. Niemals Strahlwasser auf Teile des Elektromotors, Dichtungen, Lagerstellen und elektrische Bauteile wie Akkumulatoren oder Schalter richten.
• Angesetzte Grasrückstände vorab mit einem Holzstablös.
  Die Kuhlluftführung (Ansaugschlitze) zwischen der Haube des Elektromotors und dem Gehauseunterteil von Verschmutzungen reinigen, um eine ausreichende Kuhlung des Elektromotors zu gewährleisten.
• Bei Bedarf einen Spezialreiniger verwenden (z. B. STIHL Spezialreiniger).

13.3 Elektromotor und Räder

Der Elektromotor ist wartungsfrei.

Die Lager der Rader sind wartungsfrei.

13.4 Akkumulator

Wartungsinterval: Vor jedem Einsatz

Durch Sichtprüfung kontrollieren, ob der Akkumulator unbeschädigt ist.

Akkumulatoren mit erkennbaren Beschädigungen (z. B. Risse oder austretende Flüssigkeit) dürfen nicht benutzt werden.

13.5 Ladegerat

Wartungsinterval: Vor jedem Einsatz

Anschlussleitung auf Beschädigungen kontrollieren und Kühluftschlitze frei von Verschmutzungen halten.

13.6 Messerverschleib prufen

Wartungsinterval: Vor jedem Einsatz

Verletzungsgefahr!

Messer werden je nach Einsatzzort und Einsatzdauer entsprechlich stark abgenutzt. Wenn Sie das Gerät auf sandigem Untergrund bzw.häufig unter trockenen Bedingungen einsetzen, wird das Messer stärker beansprucht und verschreiben über Durchschnittlich schnell. Ein verschlissenes Messer kann abbrechen und schwere Verletzungen verursachen. Die Anweisungen zur Messerwartung sind deshalb immer einzuhalten.

Rasenmacher in Reinigungssposition hochkippen. ( 13.2)
- Mähmesser (1) reinigen.

• Lineal (1) an die vordere Messerkante anlagen und Rückschliff A messen.
• Messerbreite mit einem Messschieber (2) messen.
• Messerstärke an zumindest 5 Stellen mit einem Messschieber (2) prufen. Insbesondere muss die Mindeststärke auch im Bereich der Messerflügel gegeben sein.

Verschleibgrenzen:

Rucksliff A: < 15 mm

Messerbreite 8 :>39 mm

Messersträke C: >1,6 mm

Das Messer ist zu ersetzen,

• wenn es beschädigt ist (Kerben, Risse),
• wenn die Messwerte an einer oder mehreren Stellen erreicht werden bzw. außerhalb der zulässigen Grenzen liegen.

Ist am Rasenmahr das als Sonderzubehör erhältliche Multimesser montiert, gelten andere Verschleibgrenzen (siehe Gebrauchsanleitung des Zubehör).

13.7 Mahmesser aus- und einbauen

Um Schaden an der Messerschraube zu verhindern, zum Losen bzw. Festschauben passende Stecknuss (22 mm) verwenden.

1 Demontage:

• Geeignetes Holzstück (1) zum Gegenhalten des Mahmessers (2) verwenden.

• Messerschraube (3) ausschrauben und Mahmesser (2) abnehmer.

2 Montage:

Verletzungsgefahr!

Das Mahmesserarf nur wie abgebildet montiert werden, insbesondere müssen die Laschen (6) nach unten zeigen. Beim Tausch des Mahmessers immer auch die Messerschraube (3) erneuern. Das vorgeschriebene Anziehmoment der Messerschraube ist kein einzuhalten, da die sichere Befestigung des Schneidwerkzeuges davon abhängt.

• Messerauflagefläche und Messerbuchse reinigen.
• Mähmesser (2) mit den hochgebogenen Flügeln nach oben montieren. Die Haltenasen (4) müssen in den Stanzungen (5) des Mähmessers positioniert werden.
• Geeignetes Holzstück (1) zum Gegenhalten des Mahmessers (2) verwenden.
  Auf das Gewinde der Messerschraube (3) Loctite 243 auftragen.
• Messerschraube (3) festziehen. Anziehmoment: 18 - 22 Nm

13.8 Mähmesser schärfen

Bei Fehlen der notigen Kenntnisse oder Hilfsmittel sollte das Scharfen des Mahmessers einem Fachmann überlassen werden (VIKING empfeihlt den VIKING Fachhändler). Bei falsch

geschlaffenem Mahmesser (falscher Scharfwinkel, Unwucht usw.) wird die Funktion des Gerats beeinträchtigt.

Scharfanleitung

Mahmesser ausbauen. ( 13.7)
- Mähmesser während des Scharfvorganges kühlen, z. B. mit Wasser. Eine Blaufärbungarf nicht auftre da sonst die Schneidhaltigkeit vermindert wird.
- Mähmesser gleichmäßig scharfen, um Vibrationen durch Unwucht zu vermeiden.
Scharfwinkel von 30^ einhalten.
- Verschleibgrenzen (⇒ 13.6) beachten.

13.9 Aufbewährung (Winterpause)

Rasenmacher lagern:

Sicherheitsstecker abziehen und Akkumulator entnehmen.

Sicherheitsstecker getrennt vom Rasenmaher und außerhalb der Reichweite von unbefugten Personen, insbesondere von Kindern, aufbewahren.

Rasenmacher in einem trockenen, verschlossenen und staubarmen Raum lagern. Stellen Sie sicher, dass er vor unbefugter Benutzung (z. B. durch Kinder) geschützt ist.

Den Rasenmahr nur in betriebssicherem Zustand einlagern, bei Bedarf Lenker umklappen.

Halten Sie alle Muttern, Bolzen und Schrauben fest angezogen, erneuern Sie unleserlich gewordene Gefahren- und Warnhinweise am Gerat, prufen Sie die

gesamte Maschine auf Verschleib oder Beschädigungen. Ersetzen Sie abgenutzte oder beschädigte Teile.

Eventuelle Störungen am Gerät sind grundsätzlich vor der Einlagerung zu begeben.

Bei längerer Stillegung des Rasenmachers (Winterpause) die nachfolgenden Punkte beachten:

• Alle außeren Teile des Gerätes sorgfältig reinigen.
• Sümmtliche beweglichen Teile gut einölen bzw. eingetten.

Akkumulatoren lagern:

Akkumulator aus dem Batteriefach oder aus dem Ladegerät entnehmer und in einem trockenen, verschlossenen und staubarmen Raum aufbewahren. Stellen Sie sicher, dass Akkumulatoren vor unbefugter Benutzung (z. B. durch Kinder) geschlossen sind.

Reserve-Akkumulatoren nicht unbenutzt lagern - abwechselnd verwenden.

Für eine optimale Lebensdauer Akkumulatoren bei +10^ bis +20^ und bei einem Ladezustand von ca. 30% lagern.

Ladegerät aufbewahren:

Akkumulator entnehmen und Netzsteckerziehen.

Ladegerät in einem trockenen, verschlossenen und staubarmen Raum aufbewahren. Stellen Sie sichere, dass es vor unbefugter Benutzung (z. B. durch Kinder) geschützt ist.

14. Transport

14.1 Rasenmacherlagen und befestigen

Verletzungsgefahr! Beachten Sie die

Sicherheitshinweise im Kapitel "Zu Ihrer Sicherheit" ( 4.)

Ziehen Sie insbesondere vor allen Arbeiten am Rasenmacher den

Sicherheitsstecker ab ( 9.1)

Transportieren Sie Lithium-Ionen-Akkumulatoren mit besonderer Vorsicht ( 4.2)

Tragen des Geràts:

Zwei Personen: Gerat ausschließlich am vorderen Haltegriff (1) und am Lenker (3) anheiten. Immer auf ausreichenden Abstand des Mahmessers vom Körper, insbesondere von Fußen und Beinen, achten.
- Eine Person: Gerät mit einer Hand in der Mitte des oberen Transportgriffs (2) und mit der anderen Hand am unteren Transportgriff (1) anheben bzw./TRagen.

VerzurrendesGerats:

Gerat auf der Ladefläche mit geeigneten Befestigungsmitteln sichern.
- Seile bzw. Gurte an den markierten Punkten (4) festmachen.

15. Verschleib minimieren und Schaden vermeiden

Wichtige Hinweise zur Wartung und Pflege der Produktgruppe

Rasenmacherhandgebung und batteriebetrieben (MA)

Für Sach- und Personenschäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung, insbesondere hinsichtlich Sicherheit, Bedienung und Wartung, verursacht werden, oder die durch Verwendung nicht zugelassener Anbau- oder Ersatzteile auftreten, schließt die Fa. VKING jeder Haftung aus.

Bitte beachten Sie unbedingt folgende wichtige Hinweise zur Vermeidung von Schaden oder übermäßig Verschleib an Ihr hem VKING Gerat:

1. Verschleiße

Manche Teile des VIKING Gerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und,müssen je nach Art und Dauer der Nutzungrechtzeitig ersetzt werden.

Dazu gehoren u. a.:

• Messer
• Grasfangkorb
  -Akkumulator

2. Einhaltung der Vorgaben dieser Gebrauchsanleitung

Benutzung, Wartung und Lagerung des VKING Gerates mussen so sorgfaltig erfolgen, wie in dieser Gebrauchsanleitung beschrieben. Alle Schaden, die durch Nichtbeachten der

Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten.

Dies gilt insbesondere für:

-falschen elektrischen Anschluss (Spannung).
- nicht von VKING freigegebene Veränderungen am Produkt.
Die Verwendung von Werkzeugen oder Zubehören, die nicht für das Gerät zulässig, geeignet oder qualitativer minderwertig sind.
- nicht bestimmungsgemäß Verwendung des Produktes.
-Einsatz des Produktes bei Sport- oder Wettbewerbs-Veranstaltungen.
- Folgeschäden durch die Weiterbenutzung des Produktes mit defekten Bauteilen.

3. Wartungsarbeiten

Alle im Abschnitt "Wartung" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden.

Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführrt werden können, ist damit ein Fachhändler zu beauftragen.

VIKING empfeihlt Wartungsarbeiten und Reparaturen nur beim VIKING Fachhandler durchführung zu halten.

VIKING Fachhandlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verügung gestellt.

Werden diese Arbeiten versäumt, können Schaden auftreten, die der Benutzer zu verantworten hat.

Dazu zahlen unter anderen:

• Schaden am Antriebsmotor infolge unzureichender Reinigung der Kühlluftführung (Ansaugschitze).
• Korrosions- und andere Folgeschäden durch unsachgemäße Lagerung.
• Schäden am Gerät durch die Verwendung von qualitatmeterwertigen Ersatzteilen.
• Schäden infolge nichtrechtzeitig oder unzureichend durchgeführter Wartung bzw. Schäden durch Wartungs- oder Reparaturarbeiten, die nicht in Werkstätten von Fachhandlern durchgeführt wurden.

16. Umweltschutz

Rasenschmitt gehört nicht in den Müll, sondern soll kompostiert werden.

Verpackungen, Gerät und Zubehore sind aus

recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

Die getrennte, umweltgerechte Entsorgung von Materialresten fordert die Wiederverwendbarkeit von Wertstoffen. Aus thisem Grund ist nach Ablauf der gewöhnlichen Gebrauchsdsauer das Gerät der Wertstoffsammlung zuzuführen. Beachten Sie bei der Entsorgung die Angaben im Kapitel "Entsorgung". ( 4.10)

Wenden Sie sich an Ihr Recycling-Center oder ihren Fachhändler, um zu erfahren, wie Abfallprodukte fachgerecht zu entsorgen sind.

Li-lon

Abfallprodukte wie Batterien immer fachgerecht entsorgen.

Beachten Sie die örtlichen Vorschriften. Batterien nicht über den Hausmüll entsorgen.

sonder beim Fachhändler oder bei Problemstoffssammelstelle abgeben.

Wenden Sie sich an Ihr Recycling-Center oder ihren Fachhändler, um zu erfahren, wie Abfallprodukte fachgerecht zu entsorgen sind. VIKING empfeht den VIKING Fachhändler.

17. Übliche Ersatzteile

Mahmesser:

63387020111

Messerschraube:

63107602800

Die Messerschraube muss bei jeder Messertausch ersetzt werden. Ersatzteile sind beim VKING Fachhandler erhalten

STIHL Akkumulator:

Bestellinformationen halt der VKING Fachhandler bereit.

18. CE-

Konformitätserklung des Herstellers

Wir,

VIKING GmbH

Hans Peter Stihl-Straße 5

A-6336 Langkampfen/Kufstein

erklärern in alleiniger Verantwortung, dass die Maschine

Rasenmacher, handgebung und batteriebetrieben (MA)

Fabrikmarke VIKING

Typ MA 443.1

MA 443.1 C

Serienidentifizierung 6338

und das

Ladegerät

Fabrikmarke STIHL

Typ AL 100

AL 101

AL 300

AL500

Serienidentifizierung 4850

mit folgenden EG-Richtlinien

übereinstimmt:

2000/14/EC, 2014/30/EU, 2006/42/EC,

2006/66/EC, 2014/35/EU, 2011/65/EU

Das Erzeugnisse sind in Übereinstimmung mit folgenden Normen entwickelt worden:

EN 60335-1, EN 60335-2-29,

EN 60335-2-77

Angewandtes

Konformitätsbewertungsverfahren:

Anhang VIII (2000/14/EC)

Name und Anschrift der beteiligten benannten Stelle:

TÜV Rheinland LGA Products GmbH
Tillystraße 2

D-90431 Nurnberg

Zusammenstellung und Aufbewährung der Technischen Unterlagen:

Sven Zimmermann
VIKING GmbH

Das Baujahr und die Serialnummer sind auf dem Typenschild des Geräts angegeben.

Gemessener Schalleistungspegel: 92,5 dB(A)

Garantierter Schalleistungspegel: 94 dB(A)

Langkampfen,

2017-01-02 (JJJJ-MM-TT)

VIKING GmbH

Sven Zimmermann

Abteilungsleiter Konstruktion

19. Technische Daten

Akkumulator

Typ Lithium-lon

Das Gerat kann mit STIHL Akkumulatoren vom Typ AP betrieben werden.

Informationen zur Laufzeit des Geräts und zur Ladedauer sind im Akku-Beilageblatt und in der Gebrauchsanleitung des Ladegeräts zu finden.

Ladegeräte AL 100, AL 101, AL 300, AL 500

Siehe Gebrauchsanleitung des Ladegerats.

Serienidentfizierung 6338

Hersteller

Elektromotor Domel

Typ EC-Motor

Spannung 36 V~

Aufnahmeleitung 900 W

Schutzklasse III

Schutzart IPX 1

Schneidvorrichtung Messerbalken

Schnittbreite 41 cm

Drehzahl der

Schneidvorrichtung 3000 U/min

Antrieb

Messerbalken permanent

Anziehmoment

Messerschraube 10-15Nm

Schnitthöhe 25 - 75 mm

Grasfangkorb 551

Rad-0 vorne 180 mm

Rad-Ø hinten 200 mm

Schallemissionen:

Gemäß Richtlinie 2000/14/EC:

Garantier Schall

leistungspegel LWAd 94 dB(A)

Gemäß Richtlinie 2006/42/EC:

Schalldruckpegel am

Arbeitsplatz L_pA 80 dB(A)

Unsicherheit K_pA 2 dB(A)

MA 443.1

Lange 138 cm

Breite 49 cm

Höhe 107 cm

Gewicht (ohne

Akkumulator) 18 kg

Hand-Arm-Vibrationen:

Angegebener Schwingungskennwert nach EN 12096:

Gemessener Wert

a_hw 1,70 m/sec²

Unsicherheit K_hw 0.85 m/sec²

Messung gemäß EN 20643

MA 443.1 C

Lange 138 cm

Breite 49 cm

Hohe 108 cm

Gewicht (ohne

Akkumulator) 20kg

Hand-Arm-Vibrationen:

Angegebener Schwingungskennwert nach EN 12096:

Gemessener Wert 1,30 m/sec²

ahw

Unsicherheit K_hw 0,65 m/sec2

Messung gemäß EN 20643

Transport von STIHL Akkumulatoren:

STIHL Akkumulatoren erfüllen die nach UN-Handbuch ST/SG/AC.10/11/Rev.5 Teil III, Unterabschnitt 38.3 genannten Voraussetzungen.

Der Benutzer kann STIHL Akkumulatoren beim Straßentransport ohne weitere Auflagen zum Einsatzort des Geräts mitführren.

Beim Luft- oder Seetransport sind die länderspezifischen Vorschriften zu beachten.

Weiterfuhrende Transporthinweise siehe www.stihl.com/safety-data-sheets

REACH:

REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH-Verordnung (EG) Nr. 1907/2006 siehe www.stihl.com/reach

20. Fehlersuche

eventuell einen Fachhändler aufsuchen, VIKING empfeht den VIKING Fachhändler.

Störung:

Elektromotor lauft nicht an

Mögliche Ursache:

-Akkumulator nicht voll geladen (am Akkumulator blinkt eine grüne LED)
- Akkumulator nicht richtig eingesetzt
- Sicherheitsstecker nicht eingesetzt
- Einschaltknopf nicht gedrückt
-Elektromotor ist durch zu hohes oder zu feuchtes Gras überlastet
Schutz des Elektromotors aktiviert
-Akkumulator zu kalt/zu warm (am Akkumulator leuchtet eine rote LED)
-Rasenmacher zu warm (am Akkumulator leuchten drei rote LED)
- Feuchtigkeit in Gerät und/oder Akkumulator
- Mährergebnisse ist verstopft
- Sicherung im Sicherheitsstecker defekt
Gerat defekt (am Akkumulator blinken drei rote LED)

Abhilfe:

-Akkumulator laden ( 8.4)
-Akkumulator in Batteriefach einsetzen ( 8.3)
- Sicherheitsstecker einsetzen (⇒ 9.1)
-Einschaltknopf drucken ( 12.2)
-Elektrromotor nicht in hohem Grase einschalten, Schnitthöhe anpassen ( 9.6)
Gerat abkühlen lessen ( 10.5)
-Akkumulator erwarten bzw. abkühlen lessen ( 8.4)

-Akkumulator aus Batteriefach entnehmen und trocknen; Batteriefach reinigen bzw. trocknen ( 8.3)
-Mahergehause reinigen ( 13.2)
- Sicherheitsstecker tauschen (x)

Störung:

Elektromotor schaltet im Betrieb ab

Mögliche Ursache:

• Akkumulator oder Geräteleuktronik zu warm
  -Elektrische Störung
• Akkumulator nicht voll geladen
• Sicherheitsstecker nicht richtig eingesetzt
  Gerat ist überlastet durch Mahen von zu hohem oder zu feuchtem Gras
• Defekt im Rasenmacher

Abhilfe:

-Akkumulator aus Batteriefach entnehmer;Rasenmacher und Akkumulator abkühlen lessen ( 8.3)
-Akkumulator aus Batteriefach entnehmer und wieder einsetzen ( 8.3)
-Akkumulator laden ( 8.4)
- Sicherheitsstecker * insetzen (⇒ 9.1)
-Schnitthöhe und Mahgeschwindigkeit an Mahbedingungen anpassen ( 9.6)
-Rasenmachereparieren (长)

Störung:

Starke Vibrationen während des Betriebes

Mögliche Ursache:

• Messerschraube ist lose
• Messer ist nicht ausgewuchtet

Abhilfe:

-Messerschraube anziehen ( 13.7)
- Messer nachschleifen (auswuchten) oder ersetzen ( 13.8)

Störung:

Unsauberer Schnitt, Rasen wird gelb

Mögliche Ursache:

• Mähmesser ist stumpf oder verschlissen
  -Vorschubgeschwindigkeit ist im Verhältnis zur Schnitthöhe zu groß

Abhilfe:

• Mahmesser nachschleifen oder 13.8
  -Vorschubgeschwindigkeit verringn und/oder richtige Schnittthöhe wahlen ( 9.6)

Störung:

Erschwertes Einsatzen oder die
Leistung des Elektromotors latent nach

Mögliche Ursache:

-Akkumulator entladen
- Mahren von zu hohem oder zu feuchtem Gras
- Mährergehause ist verstopf
- Mähmesser ist abgestumpft oder verschlissen

Abhilfe:

-Akkumulator laden () 8.4
Schnitthöhe und Mahgeschwindigkeit an Mahbedingungen anpassen (⇒ 9.6)
- Mahergehauseinigen ( 13.2)
- Mähmesser nachschleifen oder 13.8

Störung:

Auswurfkanal verstopf

Mögliche Ursache:

• Mähmesser ist verschlüssen
• Mahren von zu hohem oder zu feuchtem Gras

Abhilfe:

-Mahmesser ersetzen ( 13.8)

-Schnitthhe und Mahgeschwindigkeit an Mahbedingungen anpassen ( 9.6)

Störung:

Betriebszeit zu kurz

Mögliche Ursache:

• Akkumulator nicht voll geladen
  -Mahren von zu hohem oder zu feuchtem Gras
• Mährergehause ist verstopf
• Mähmesser ist abgestumpft oder verschlissen
• Lebensdauer des Akkumulators ist erreicht bzw. übersritten

Abhilfe:

-Akkumulator laden ( 8.4)
-Schnitthöhe und Mahgeschwindigkeit an Mahbedingungen anpassen ( 9.6)
- Mahergehause reinigen (13.2)
-Mahmesser nachschleifen oder 13.8
-Akkumulator prufen, ggf. ersetzen (x)

Störung:

Akkumulator wird nicht geladen, obwohl die LED am Ladegerät grün leuchtet

Mögliche Ursache:

-Akkumulator zu kalt/zu warm (am Akkumulator leuchtet eine rote LED)

Abhilfe:

-Akkumulator erwarten bzw. abkühlen lessen ( 8.4) . Ladegerat nur in geschlossenen und trockenen Räumen, in einem Temperaturbereich von +5^ bis +40^ betreiben.

Störung:

Akkumulator wird nicht geladen, keine LED leuchtet

Mögliche Ursache:

• kein elektrischer Kontakt zwischen Ladegerät und Akkumulator
• Stromversorgung Ladegerät fehlerhaft

Abhilfe:

-Akkumulator aus Batteriefach entnehmer und wieder einsetzen ( 8.3)
-Ladegerat elektrisch anschlieben ( 8.2)
- Stromnetz prüfen
-Ladegerat prufen, ggf. ersetzen (x)

Störung:

LED am Ladegerät blinkt rot

Mögliche Ursache:

• kein elektrischer Kontakt zwischen Ladegerät und Akkumulator
  -Akkumulator defekt (4 LED am Akkumulator blinken fur ca. 5 Sekunden rot)
  Ladegerat defekt

Abhilfe:

-Akkumulator aus Batteriefach entnehmer und wieder einsetzen ( 8.3)
-Akkumulator prufen, ggf. ersetzen (x)
-Ladegerat prufen, ggf. ersetzen (x)

21. Serviceplan

21.1 Übergabebestätigung

21.2 Servicebestätigung

Geben Sie diese

Gebrauchsanleitung bei

Wartungsarbeiten Ihr hem VKING

Fachhändler.

Er bestätigt auf den vorgedruckten Feldern

die Durchführung der Servicearbeiten.

Service ausgeführrt am

Datum nächster Service

Dear Customer,

A-6336 Langkampfen/Kufstein

TÜV Rheinland LGA Products GmbH
Tillystraße 2
D-90431 Nürnberg

Hans Peter Stihl-Straße 5

A-6336 Langkampfen/Kufstein (Autriche)

TÜV Rheinland LGA Products GmbH Tillystraße 2

20. Recherche des pannes

Technische gegevens 98

Defectopsoring 99

Reinigungspositie MA 443 C:

16. Milieubescherming

A-6336 Langkampfen/Kufstein

TÜV Rheinland LGA Products GmbH Tillystraße 2

D-90431 Nurnberg

19. Technische gegevens

Accu

Type lithium-ion

Hans Peter Stihl-Straße 5

A-6336 Langkampfen/Kufstein

TÜV Rheinland LGA Products GmbH
Tillystraße 2
D-90431 Nürnberg

Hans Peter Stihl-Straße 5

A-6336 Langkampfen/Kufstein

TÜV Rheinland LGA Products GmbH Tillystraße 2

D-90431 Nurnberg

Hans Peter Stihl-Straße 5

A-6336 Langkampfen / Kufstein

declar saobasaexclusivasponsabildadequeamaquina

Cortador de relva, de conduccaomanuale,. funcaoamento a bateria (MA)

Marca VIKING

Tipo MA 443.1

MA 443.1 C

TÜV Rheinland LGA Products GmbH
Tillystraße 2
D-90431 Nürnberg

Sven Zimmermann
VIKING GmbH

Produktkomponente 180

Gjore maskinen klar for bruk 181

4.7 Under arbeitsdet

6. Produktkomponente

Nr. Betegnelse Ant.

A Basisenhet 1

Binde fast maskinen:

• Sikre maskinen med egnede festemidler på lasteflaten.
• Fest stropper eller seler på de merkeded stedene (4).

Hans Peter Stihl-Straße 5

A-6336 Langkampfen/Kufstein

innfrfrolgendeEU-direktiver:

2000/14/EC, 2014/30/EU, 2006/42/EC

2006/66/EC, 2014/35/EU, 2011/65/EU

TÜV Rheinland LGA Products GmbH
Tillystraße 2

D-90431 Nurnberg

Hans Peter Stihl-Straße 5

A-6336 Langkampfen/Kufstein

TÜV Rheinland LGA Products GmbH Tillystraße 2

D-90431 Nurnberg

21.1 Überlammningsbekräftelse

Datum für{nasta service

Kaere kunde!

Dertil hörer bl. a.:

Herunder horer bla.:

Vi,
VIKING GmbH
Hans Peter Stihl-Straße 5
A-6336 Langkampfen/Kufstein

erklær, at vi har det fulde ansvar for, at maskinen

Kapslingsklasse IPX 1

Skæreanordning Knivbjelke

Hans Peter Stihl-Straße 5

A-6336 Langkampfen/Kufstein

TIOIoioue e aokaiotik uovn ot toepyaleio

Xlookottko mnxavnma, xipokivnTo mE natapia (MA)

Eaipia VIKING kataoekun

TUTOc MA 443.1

Avaywipion 6338

KoI O

Dopriatnic

Etaipia STIHL kataaekunc

TUTOc AL 100

AL101

AL 300

AL500

AvayvwpiOn oEipac 4850

EvapuovizetαμεTICpakatw

Eupwnaikec O8nyie:

2000/14/EC, 2014/30/EU, 2006/42/EC

2006/66/EC, 2014/35/EU, 2011/65/EU

Ta Tpoioovexouv kataokeuaotei ouwva e taokoloutheta npotua:

EN 60335-1, EN 60335-2-29.

EN 60335-2-77

Eapmozoeyndeltaikaoia axioynonc ouaatoTtac:

TÜV Rheinland LGA Products GmbH Tillystraße 2

D-90431 Nurnberg

SUVTaeN KAIΦUaEn Tuvv TeXviKwv EyypaoWv:

Sven Zimmermann

VIKING GmbH

To etoc kataoakeunc kai o aipheo c eipac avaypaovtai omv nivakidau toun tou epyaieio.

MetpnEvn oTaeun OopouBou: 92,5 dB(A)

Eyyunmev n 0aOu npouBou: 94 dB(A)

Langkampfen,

2017-01-02 (IEEE-MM-HH)

VIKING GmbH

Sven Zimmermann

AIEUUVTc TmuaTOC KATAKEUNC

Hans Peter Stihl-Straße 5

A-6336 Langkampfen/Kufstein

3aBbIeM IOd CO6CTBEHHyIO

OTBETCTBeHHOCTb, YTO MaUNHa

Ta30Hokocnka, nepemeeaemar BpyHyu npabotaoaor aKkMyJrTopa (MA)

3aOcka Mapka VIKING

Tun MA 443.1

MA 443.1 C

CepinHbHomep 6338

M

3apnHoe yctpoiCTBO

3aBocKa Mapka STIH

Tun AL 100

AL 101

AL 300

AL500

CepiHbI Homep 4850

TÜV Rheinland LGA Products GmbH
Tillystraße 2

D-90431 Nurnberg

CocTaBHeHn XpaHHeHne TexHnuecko DOKyMeHTaUIn:

Sven Zimmermann
VIKING GmbH

TOrBbIyUcKaHcepnHbH HOpEpyka3aHbHa 3aBOcko Ta6nue yCTpoiCTBa.

I3mepenHbI ypoBeHb IyMa: 92,5 dB(A)

TapaHTnpoBaHHbI ypoBeHb 94 dB(A)

JaHrkamnpen, 2017-01-02 (TMM-

VIKING GmbH

Sven Zimmermann
