ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ME 443 C VIKING

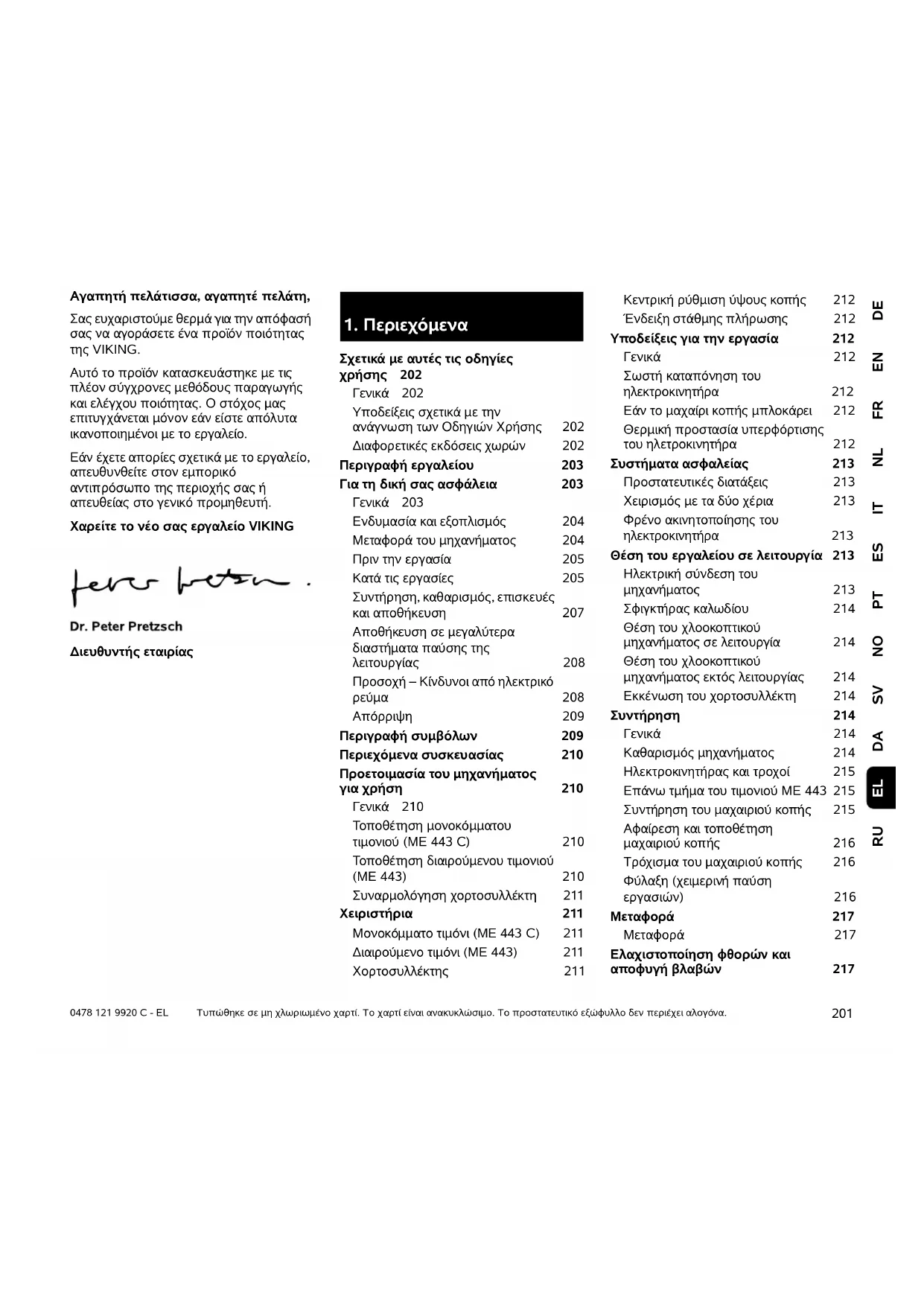

DEENFRNLITESPTNOSVDARU EL 0478 121 9920 C - EL Αγαπητή πελάτισσα, αγαπητέ πελάτη, Σας ευχαριστούµε θερµά για την απόφασή σας να αγοράσετε ένα προϊόν ποιότητας της VIKING. Αυτό το προϊόν κατασκευάστηκε µε τις πλέον σύγχρονες µεθόδους παραγωγής και ελέγχου ποιότητας. Ο στόχος µας επιτυγχάνεται µόνον εάν είστε απόλυτα ικανοποιηµένοι µε το εργαλείο. Εάν έχετε απορίες σχετικά µε το εργαλείο, απευθυνθείτε στον εµπορικό αντιπρόσωπο της περιοχής σας ή απευθείας στο γενικό προµηθευτή. Χαρείτε το νέο σας εργαλείο VIKING ∆ιευθυντής εταιρίας Τυπώθηκε σε µη χλωριωµένο χαρτί. Το χαρτί είναι ανακυκλώσιµο. Το προστατευτικό εξώφυλλο δεν περιέχει αλογόνα.

Σχετικά µε αυτές τις οδηγίες χρήσης 202 Γενικά 202 Υποδείξεις σχετικά µε την ανάγνωση των Οδηγιών Χρήσης 202 ∆ιαφορετικές εκδόσεις χωρών 202 Περιγραφή εργαλείου 203 Για τη δική σας ασφάλεια 203 Γενικά 203 Ενδυµασία και εξοπλισµός 204 Μεταφορά του µηχανήµατος 204 Πριν την εργασία 205 Κατά τις εργασίες 205 Συντήρηση, καθαρισµός, επισκευές και αποθήκευση 207 Αποθήκευση σε µεγαλύτερα διαστήµατα παύσης της λειτουργίας 208 Προσοχή – Κίνδυνοι από ηλεκτρικό ρεύµα 208 Απόρριψη 209 Περιγραφή συµβόλων 209 Περιεχόµενα συσκευασίας 210 Προετοιµασία του µηχανήµατος για χρήση 210 Γενικά 210 Τοπο θέ τη ση µονοκόµµατου τιµονιού (ME 443 C) 210 Τοπο θέ τη ση διαιρούµενου τιµονιού (ME 443) 210 Συναρµολόγηση χορτοσυλλέκτη 211 Χειριστήρια 211 Μονοκόµµατο τιµόνι (ME 443 C) 211 ∆ιαιρούµενο τιµόνι (ME 443) 211 Χορτοσυλλέκτης 211 Κεντρική ρύθµιση ύψους κοπής 212 Ένδειξη στάθµης πλήρωσης 212 Υποδείξεις για την εργασία 212 Γενικά 212 Σωστή καταπόνηση του ηλεκτροκινητήρα 212 Εάν το µαχαίρι κοπής µπλοκάρει 212 Θερµική προστασία υπερφόρτισης του ηλετροκινητήρα 212 Συστήµατα ασφαλείας 213 Προστατευτικές διατάξεις 213 Χειρισµός µε τα δύο χέρια 213 Φρένο ακινητοποίησης του ηλεκτροκινητήρα 213 Θέση του εργαλείου σε λειτουργία 213 Ηλεκτρική σύνδεση του µηχανήµατος 213 Σφιγκτήρας καλωδίου 214 Θέση του χλοοκοπτικού µηχανήµατος σε λειτουργία 214 Θέση του χλοοκοπτικού µηχανήµατος εκτός λειτουργίας 214 Εκκένωση του χορτοσυλλέκτη 214 Συντήρηση 214 Γενικά 214 Καθαρισµός µηχανήµατος 214 Ηλεκτροκινητήρας και τροχοί 215 Επάνω τµήµα του τιµονιού ME 443 215 Συντήρηση του µαχαιριού κοπής 215 Αφαίρεση και τοποθέτηση µαχαιριού κοπής 216 Τρόχισµα του µαχαιριού κοπής 216 Φύλαξη (χειµερινή παύση εργασιών)216 Μεταφορά 217 Μεταφορά 217 Ελαχιστοποίηση φθορών και αποφυγή βλαβών 2170478 121 9920 C - EL

Αυτές οι οδηγίες χρήσης αποτελούν γνήσιες οδηγίες λειτουργίας του κατασκευαστή, όπως ορίζονται σύµφωνα µε την Οδηγία της ΕΕ 2006/42/ΕC. Η VIKING εργάζεται συνεχώς για τη βελτίωση και εξέλιξη της σειράς των προϊόντων της, συνεπώς διατηρεί το δικαίωµα αλλαγών των προϊόντων όσον αφορά τη µορφή και τη τεχνολογία τους. Για το λόγο αυτό οι αναφορές και οι εικόνες που περιέχονται στο παρόν φυλλάδιο δεν είναι δεσµευτικές.

2.2 Υποδείξεις σχετικά µε την

ανάγνωση των Οδηγιών Χρήσης Οι εικόνες και τα κείµενα περιγράφουν συγκεκριµένα βήµατα χειρισµού. Όλα τα σύµβολα εικόνων που είναι τοποθετηµένα στο εργαλείο επεξηγούνται στις παρούσες οδηγίες χρήσης. Κατεύθυνση βλέµµατος: Κατεύθυνση βλέµµατος όταν αναφέρεται «δεξιά» και «αριστερά» στις οδηγίες

Ο χρήστης βρίσκεται πίσω από το εργαλείο και κοιτά εµπρός, προς την κατεύθυνση κίνησης. Παραποµπή κεφαλαίων: Η παραποµπή στα αντίστοιχα κεφάλαια και υποκεφάλαια για περαιτέρω επεξηγήσεις γίνεται µε ένα βέλος. Στο παράδειγµα που ακολουθεί παρουσιάζεται µία παραποµπή σε ένα κεφάλαιο: (Ö 2.1) Χαρακτηρισµός των αποσπασµάτων των κειµένων: Οι υποδείξεις που περιγράφονται ενδέχεται να επισηµαίνονται µε τον τρόπο που παρουσιάζεται στα παρακάτω παραδείγµατα. Βήµατα χειρισµού που απαιτούν την επέµβαση του χρήστη: ●Λύστε τη βίδα (1) µε ένα κατσαβίδι, πιέστε το µοχλό (2) ... Γενικές περιγραφές: – Χρήση του προϊόντος σε αθλητικές δραστηριότητες ή διαγωνισµούς Κείµενο µε πρόσθετη σηµασία: Τα αποσπάσµατα µε πρόσθετη σηµασία επισηµαίνονται µε τα εξής σύµβολα για να τονιστούν ιδιαίτερα σε αυτές τις οδηγίες

Κείµενα σε συσχετισµό µε εικόνα: Όλες τις απεικονίσεις που επεξηγούν τη χρήση του εργαλείου θα τις βρείτε στην αρχή αυτών των οδηγιών χρήσης. Το σύµβολο κάµερας χρησιµεύει στο συσχετισµό των εικόνων στις σελίδες εικόνων µε το αντίστοιχο τµήµα κειµένου των οδηγιών

2.3 ∆ιαφορετικές εκδόσεις χωρών

Η VIKING παραδίδει τους φορτιστές µε διαφορετικά φις και διακόπτες, ανάλογα µε τη χώρα παράδοσης. Στις εικόνες απεικονίζονται φορτιστές µε ευρωπαϊκό φις, η ηλεκτρική σύνδεση των µηχανηµάτων µε φις άλλου τύπου πραγµατοποιείται µε παρόµοιο τρόπο. Προστασία περιβάλλοντος 218 Συνηθισµένα ανταλλακτικά 218 Πιστοποιητικό συµβατότητας CE του κατασκευαστή 218 Τεχνικά στοιχεία 219 Εντοπισµός βλαβών 219 Πρόγραµµα συντήρησης 220 Βεβαίωση παράδοσης 220 Βεβαίωση συντήρησης 220

2. Σχετικά µε αυτές τις

Κίνδυνος ατυχήµατος και σοβαρών τραυµατισµών ατόµων. Απαιτείται ή πρέπει να αποφευχθεί µία συγκεκριµένη συµπεριφορά. Προειδοποίηση! Κίνδυνος τραυµατισµών ατόµων. Μία συγκεκριµένη συµπεριφορά αποτρέπει πιθανούς ή ενδεχόµενους τραυµατισµούς.

Οι ελαφριοί τραυµατισµοί ή αντίστοιχα οι υλικές ζηµιές µπορούν να αποτραπούν µε µία συγκεκριµένη συµπεριφορά.

Πληροφορίες για την καλύτερη χρήση του εργαλείου και για την αποφυγή πιθανών λανθασµένων

Κατά τις εργασίες µε το εργαλείο θα πρέπει να τηρηθούν οπωσδήποτε οι παρόντες κανονισµοί πρόληψης ατυχηµάτων. Πριν από την πρώτη θέση σε λειτουργία θα πρέπει να διαβάσετε προσεκτικά όλες τις οδηγίες χρήσης. Φυλάξτε τις οδηγίες χρήσης προσεκτικά για µελλοντική

Αυτά τα προληπτικά µέτρα είναι απαραίτητα για τη δική σας ασφάλεια. Χρησιµοποιείτε το εργαλείο µε σύνεση και υπευθυνότητα και έχετε πάντοτε υπ' όψιν σας ότι ο χρήστης του εργαλείου ευθύνεται για τυχόν ατυχήµατα ή πρόκληση ζηµιών σε ξένη ιδιοκτησία. Εξοικειωθείτε µε τα χειριστήρια και τη χρήση του µηχανήµατος. Το µηχάνηµα επιτρέπεται να χρησιµοποιηθεί µόνο από άτοµα που έχουν διαβάσει τις οδηγίες χρήσης και εξοικειωθεί µε τη χρήση του µηχανήµατος. Πριν από την πρώτη θέση σε λειτουργία θα πρέπει ο χρήστης να επιδιώκει να λαµβάνει πρακτικές και σωστές υποδείξεις και συµβουλές χρήσης. Ο πωλητής ή ο ειδικός τεχνίτης θα πρέπει να εξηγήσει στο χρήστη τον ασφαλή χειρισµό του µηχανήµατος. Μ' αυτήν την υπόδειξη ο χρήστης θα κατανοήσει ότι απαιτείται ιδιαίτερη προσοχή και συγκέντρωση στην εργασία µε το µηχάνηµα. Παραχωρήστε ή δανείστε το εργαλείο µαζί µε όλα τα εξαρτήµατα, µόνο σε άτοµα που έχουν ενηµερωθεί ή γνωρίζουν το συγκεκριµένο µοντέλο και έχουν εξοικειωθεί απόλυτα µε τη χρήση του. Οι οδηγίες χρήσης αποτελούν µέρος του εργαλείου και θα πρέπει να παραδίδονται πάντα µαζί µ' αυτό. Η χρήση του εργαλείου πρέπει πάντα να απαγορεύεται σε παιδιά, άτοµα µε περιορισµένες σωµατικές, φυσικές και πνευµατικές ικανότητες, σε άπειρα άτοµα και άτοµα µε ανεπαρκείς γνώσεις, καθώς και σε άτοµα που δεν γνωρίζουν τις

Μην επιτρέπετε ποτέ σε παιδιά ή έφηβους κάτω από 16 ετών να χρησιµοποιούν το εργαλείο.Ενδέχεται οι τοπικοί κανονισµοί να ορίζουν το ελάχιστο όριο ηλικίας για τους χειριστές του µηχανήµατος.

3. Περιγραφή εργαλείου

ME 443: 1 Επάνω τµήµα του τιµονιού 2 Ταχυτανυστήρας 3 Κάτω τµήµα τιµονιού 4 Κάλυµµα κινητήρα 5 Εµπρός τροχός 6 Χειρολαβή µπροστά 7 Πινακίδα τύπου 8 Περίβληµα 9 Πίσω τροχός 10 Μοχλός ρύθµισης ύψους κοπής 11 Χειρολαβή πίσω 12 Χορτοσυλλέκτης 13 Ένδειξη στάθµης πλήρωσης (χορτοσυλλέκτης) 14 Μπάρα διακοπής του κινητήρα 15 Πλήκτρο ενεργοποίησης 16 Ηλεκτρική σύνδεση 17 Σφιγκτήρας καλωδίου ME 443 C: 18 Επάνω τµήµα του τιµονιού 19 Μοχλός ασφάλισης τιµονιού 20 Κονσόλα τιµονιού 21 Κάλυµµα κινητήρα 22 Εµπρός τροχός 23 Χειρολαβή µπροστά 24 Πινακίδα τύπου 25 Περίβληµα

26 Πίσω τροχός 27 Μοχλός ρύθµισης ύψους κοπής 28 Χειρολαβή πίσω 29 Χορτοσυλλέκτης 30 Ένδειξη στάθµης πλήρωσης (χορτοσυλλέκτης) 31 Μπάρα διακοπής του κινητήρα 32 Ηλεκτρική σύνδεση 33 Σφιγκτήρας καλωδίου 34 Πλήκτρο ενεργοποίησης

4. Για τη δική σας ασφάλεια

ME 443 C: Κίνδυνος ασφυξίας! Κίνδυνος ασφυξίας για τα παιδιά όταν παίζουν µε τα υλικά συσκευασίας. Κρατάτε τα υλικά συσκευασίας πάντα µακριά από παιδιά.0478 121 9920 C - EL

Χρησιµοποιείτε το εργαλείο µόνο όταν είστε ξεκούραστοι και βρίσκεστε σε άριστη φυσική και πνευµατική κατάσταση. Εάν αντιµετωπίζετε περιορισµούς λόγω υγείας θα πρέπει να ρωτήσετε τον γιατρό σας εάν µπορείτε να εργαστείτε µε το εργαλείο. ∆εν επιτρέπεται να εργάζεστε µε το εργαλείο µετά τη λήψη αλκοόλ, ναρκωτικών ουσιών ή φαρµάκων που µειώνουν την ικανότητα αντίδρασης. Το µηχάνηµα είναι σχεδιασµένο για ιδιωτική χρήση. Προσοχή - Κίνδυνος ατυχήµατος! Το µηχάνηµα προορίζεται µόνο για την κοπή του χόρτου. ∆εν επιτρέπεται άλλη χρήση του µηχανήµατος, η οποία µπορεί να αποβεί επικίνδυνη ή να οδηγήσει σε φθορές του µηχανήµατος. Λόγω του αυξηµένου κινδύνου πρόκλησης σωµατικών βλαβών στο χειριστή, το µηχάνηµα δεν επιτρέπεται να χρησιµοποιηθεί για τις παρακάτω εργασίες (αποσπασµατική αναφορά): – για την κοπή θάµνων και θαµνοφρακτών, – για την κοπή χόρτου κοντά σε

– για τη φροντίδα του χλοοτάπητα επάνω σε στέγες και σε ζαρντινιέρες, – για τον τεµαχισµό κλαδιών δέντρων και θαµνοφρακτών. – Για τον καθαρισµό πεζοδροµίων (αναρρόφηση, λειτουργία φυσητήρα). – για το στρώσιµο των ανωµαλιών του εδάφους, π.χ. σε φωλιές τυφλοπόντικα. – για τη µεταφορά του υλικού κοπής, εκτός φυσικά από τον προβλεπόµενο για αυτή τη χρήση χορτοσυλλέκτη. Για λόγους ασφαλείας απαγορεύεται οποιαδήποτε µετατροπή στο µηχάνηµα, εκτός από την τοποθέτηση του πρόσθετου εξοπλισµού που έχει εγκριθεί από τη VIKING. Κάτι τέτοιο εξάλλου οδηγεί σε ακύρωση της εγγύησης. Πληροφορίες για τον εγκεκριµένο πρόσθετο εξοπλισµό µπορείτε να λάβετε από τον εµπορικό αντιπρόσωπο της VIKING. Ειδικότερα, απαγορεύεται οποιαδήποτε επέµβαση στο µηχάνηµα, η οποία επηρεάζει την απόδοση ή τον αριθµό στροφών του ηλεκτροκινητήρα. Με το µηχάνηµα δεν επιτρέπεται να µεταφερθούν αντικείµενα, ζώα ή άτοµα, ειδικότερα παιδιά. Στη χρήση σε δηµόσιους χώρους, σε πάρκα, σε χώρους άθλησης, σε δρόµους, σε αγροτικές και γεωργικές επιχειρήσεις απαιτείται ιδιαίτερη προσοχή. Προσοχή! Κίνδυνος για την υγεία λόγω κραδασµών! Η υπερβολική καταπόνηση από κραδασµούς µπορεί να προκαλέσει διαταραχές στο κυκλοφορικό ή νευρολογικό σύστηµα, ειδικά στα άτοµα µε προβλήµατα στο κυκλοφορικό σύστηµα. Απευθυνθείτε σε γιατρό, εάν παρουσιαστούν συµπτώµατα που ενδέχεται να οφείλονται στους κραδασµούς. Τέτοια συµπτώµατα, που εµφανίζονται κυρίως στα δάκτυλα, τα χέρια και τους καρπούς, είναι για παράδειγµα τα εξής (αποσπασµατική αναφορά): – αναισθησία,

–µυϊκή ατονία, – δερµατική δυσχρωµία, –µούδιασµα.

4.2 Ενδυµασία και εξοπλισµός

Κατά την εργασία θα πρέπει να φοράτε πάντοτε κλειστά ανθεκτικά υποδήµατα µε αντιολισθητική σόλα. Μην εργάζεστε ποτέ εάν δεν φοράτε υποδήµατα ή π.χ. όταν φοράτε πέδιλα. Κατά την εκτέλεση εργασιών συντήρησης και καθαρισµού καθώς και κατά τη µεταφορά του εργαλείου, φοράτε πάντα ανθεκτικά γάντια, ενώ τα µακριά µαλλιά πρέπει να δένονται και να καλύπτονται (µε µαντίλι, καπέλο κ.λπ.). Φοράτε πάντα κατάλληλα προστατευτικά γυαλιά όταν τροχίζετε το µαχαίρι κοπής. Για τη χρήση του εργαλείου ο χειριστής πρέπει να φορά µακρύ παντελόνι και εφαρµοστά ρούχα. Μην φοράτε ποτέ φαρδιά ρούχα, τα οποία µπορεί να πιαστούν στα κινητά µέρη του εργαλείου (µοχλοί χειρισµού). Επίσης, µην φοράτε κοσµήµατα, γραβάτες και κασκόλ.

4.3 Μεταφορά του µηχανήµατος

Εργάζεστε µόνο µε γάντια προκειµένου να αποφύγετε τους τραυµατισµούς από τα αιχµηρά ή θερµά µέρη του µηχανήµατος. Πριν από τη µεταφορά θέστε εκτός λειτουργίας το µηχάνηµα αποσυνδέστε το ηλεκτρικό καλώδιο και ακινητοποιήστε το

Μεταφέρετε το µηχάνηµα µόνον αφού πρώτα κρυώσει ο ηλεκτροκινητήρας.205 DEENFRNLITESPTNOSVDARU EL 0478 121 9920 C - EL Προσέξτε το βάρος του µηχανήµατος και χρησιµοποιήστε κατάλληλα βοηθήµατα φόρτωσης (ράµπα φόρτωσης, ανυψωτικά). Ασφαλίστε το µηχάνηµα και τα πρόσθετα εξαρτήµατα που µεταφέρετε µαζί µ' αυτό (π.χ. χορτοσυλλέκτη) επάνω στην επιφάνεια φόρτωσης µε υλικά στερέωσης κατάλληλων διαστάσεων (ιµάντες, σχοινιά

Κατά την ανύψωση και τη µεταφορά αποφύγετε την επαφή µε το µαχαίρι

Προσέξτε ιδιαίτερα τις υποδείξεις στο κεφάλαιο «Μεταφορά». Σ' αυτό περιγράφεται ο τρόπος ανύψωσης ή πρόσδεσης του µηχανήµατος. (Ö 13.1) Τηρείτε τους τοπικούς κανονισµούς που ορίζονται από τη νοµοθεσία για τη µεταφορά του εργαλείου και ειδικότερα αυτούς που αφορούν την ασφάλεια φορτίου και τη µεταφορά αντικειµένων επάνω σε επιφάνειες φόρτωσης.

4.4 Πριν την εργασία

Θα πρέπει να εξασφαλιστεί ότι µ' αυτό το εργαλείο θα εργαστούν µόνον άτοµα που γνωρίζουν τις οδηγίες χρήσης. ∆ώστε προσοχή στους τοπικούς κανονισµούς που αφορούν τους χρόνους λειτουργίας και χρήσης µηχανοκίνητων εργαλείων κήπου µε κινητήρα εσωτερικής καύσης ή ηλεκτροκινητήρα. Ελέγξτε προσεκτικά την περιοχή όπου θα χρησιµοποιήσετε το εργαλείο και αποµακρύνετε πέτρες, κλαδιά, σύρµατα, κόκαλα και άλλα ξένα αντικείµενα που µπορεί να εκσφενδονιστούν από το εργαλείο. Τα εµπόδια (π.χ. κοµµένοι κορµοί δέντρων, ρίζες) δεν γίνονται εύκολα αντιληπτά στο ψηλό χόρτο. Για το λόγο αυτό, µαρκάρετε πριν από την εργασία µε το εργαλείο όλα τα ξένα σώµατα (εµπόδια) τα οποία είναι ενσωµατωµένα στο χλοοτάπητα και δεν µπορούν να αποµακρυνθούν. Πριν από τη χρήση του µηχανήµατος θα πρέπει να αντικατασταθούν τα φθαρµένα ή ελαττωµατικά εξαρτήµατα. Οι δυσανάγνωστες ή οι φθαρµένες πινακίδες υποδείξεων και προειδοποιήσεων θα πρέπει να αντικαθίστανται άµεσα. Ο αντιπρόσωπος της VIKING διαθέτει εφεδρικές αυτοκόλλητες πινακίδες και όλα τα υπόλοιπα ανταλλακτικά. Το µηχάνηµα επιτρέπεται να χρησιµοποιείται µόνο όταν βρίσκεται σε κατάσταση ασφαλούς λειτουργίας. Πριν από κάθε έναρξη λειτουργίας ελέγξτε εάν: – το µηχάνηµα έχει συναρµολογηθεί σύµφωνα µε τον προβλεπόµενο τρόπο. – το κοπτικό εργαλείο και ολόκληρο το σύστηµα κοπής (µαχαίρι κοπής, εξαρτήµατα στερέωσης, περίβληµα συστήµατος κοπής) βρίσκονται σε άριστη κατάσταση. Ειδικότερα, θα πρέπει να ελέγχετε τη σταθερή εφαρµογή καθώς και την ύπαρξη ζηµιών (ρωγµές ή αυλακώσεις) και

– εάν οι διατάξεις ασφαλείας (π.χ. στόµιο εξαγωγής, περίβληµα, τιµόνι, µπάρα διακοπής του κινητήρα) βρίσκονται σε άριστη κατάσταση και λειτουργούν

– εάν ο χορτοσυλλέκτης δεν φέρει ζηµιές και έχει συναρµολογηθεί κανονικά. ∆εν επιτρέπεται να χρησιµοποιηθεί ένας ελαττωµατικός χορτοσυλλέκτης. – εάν το φρένο ακινητοποίησης του ηλεκτροκινητήρα λειτουργεί. Εάν χρειαστεί, πραγµατοποιήστε όλες τις απαιτούµενες εργασίες ή αναζητήστε έναν εµπορικό αντιπρόσωπο. Η VIKING προτείνει τον εµπορικό αντιπρόσωπο VIKING. Προσέξτε ιδιαίτερα τις υποδείξεις στο κεφάλαιο «Κίνδυνοι από ηλεκτρικό ρεύµα» (Ö 4.8). Μη θέτετε ποτέ τον ηλεκτροκινητήρα εντός λειτουργίας εάν το µαχαίρι δεν έχει τοποθετηθεί µε τον προβλεπόµενο τρόπο. Κίνδυνος υπερθέρµανσης του ηλεκτροκινητήρα!

4.5 Κατά τις εργασίες

Μην εργάζεστε ποτέ όταν βρίσκονται στην επικίνδυνη περιοχή ζώα ή άλλα άτοµα, και ειδικά παιδιά. ∆εν επιτρέπεται να αφαιρεθούν ή να παρακαµφθούν τα χειριστήρια και οι διατάξεις ασφαλείας που έχουν τοποθετηθεί στο µηχάνηµα. Ειδικότερα δεν πρέπει ποτέ να σταθεροποιείτε την µπάρα διακοπής του κινητήρα επάνω στην µπάρα του τιµονιού (π.χ. δένοντάς

Προσοχή – Κίνδυνος τραυµατισµών! Μην πλησιάζετε ποτέ τα χέρια και τα πόδια σας κοντά ή κάτω από τα περιστρεφόµενα µέρη. Μην έρχεστε ποτέ σε επαφή µε το περιστρεφόµενο µ αχαίρι. Κρατάτε πάντοτε απόσταση από το άνοιγµα εξαγωγής. Θα πρέπει να διατηρείτε την οριζόµενη απόσταση ασφαλείας από το τιµόνι. Το τιµόνι θα πρέπει να είναι πάντα σωστά0478 121 9920 C - EL

τοποθετηµένο και δεν πρέπει να έχει τροποποιηθεί. Μην θέτετε ποτέ σε λειτουργία το µηχάνηµα όταν το τιµόνι είναι αναδιπλωµένο. Μη στερεώνετε ποτέ αντικείµενα στο τιµόνι (π.χ. ρουχισµό εργασίας). Τα καλώδια προέκτασης δεν πρέπει να τυλίγονται γύρω από το τιµόνι. Εργάζεστε πάντοτε µε το φως της ηµέρας ή σε συνθήκες καλού τεχνητού φωτισµού. Μην εργάζεστε σε θερµοκρασίες περιβάλλοντος κάτω από +5°C. Μην εργάζεστε µε το εργαλείο σε βροχή, καταιγίδα και ειδικότερα όταν υπάρχει κίνδυνος κεραυνοπληξίας. Σε υγρό έδαφος υπάρχει αυξηµένος κίνδυνος τραυµατισµών λόγω περιορισµένης σταθερότητας. Θα πρέπει να εργάζεστε µε ιδιαίτερη προσοχή για να µη γλιστρήσετε. Εάν είναι δυνατό, θα πρέπει να αποφεύγεται η χρήση του µηχανήµατος σε υγρό έδαφος. Μην αφήνετε το µηχάνηµα στη βροχή. Θέση µηχανήµατος σε λειτουργία: Θέτετε το µηχάνηµα σε λειτουργία πάντοτε µε ιδιαίτερη προσοχή, σύµφωνα µε τις υποδείξεις του κεφαλαίου «Θέση του µηχανήµατος σε λειτουργία». (Ö 11.) Προσέξτε, θα πρέπει τα πόδια σας να απέχουν αρκετά από τα κοπτικά εργαλεία. Κατά την ενεργοποίησή του το µηχάνηµα πρέπει να βρίσκεται σε επίπεδη επιφάνεια. Το µηχάνηµα δεν επιτρέπεται να ανατραπεί πριν την ενεργοποίηση και κατά τη διαδικασία ενεργοποίησής του. Μην θέτετε τον ηλεκτροκινητήρα σε λειτουργία εάν ο αγωγός εξαγωγής δεν είναι καλυµµένος από το στόµιο εξαγωγής ή το χορτοσυλλέκτη. Θα πρέπει να αποφεύγονται οι συχνές ενεργοποιήσεις εντός µικρού χρονικού διαστήµατος. Ειδικά θα πρέπει να αποφεύγεται το «παιχνίδι» µε το πλήκτρο ενεργοποίησης. Κίνδυνος υπερθέρµανσης του ηλεκτροκινητήρα! Εργασίες σε πλαγιές: Εργάζεστε πάντα κάθετα προς τις πλαγιές και ποτέ κατά µήκος αυτών. Εάν ο χειριστής χάσει τον έλεγχο όταν κόβει το χόρτο κατά µήκος της πλαγιάς, µπορεί να παρασυρθεί από το µηχάνηµα. Να είστε ιδιαίτερα προσεκτικοί όταν αλλάζετε πορεία σε πλαγιές και εδάφη µε

Φροντίζετε πάντα για την καλή ευστάθεια σε πλαγιές και αποφεύγετε την εργασία µε το µηχάνηµα σε απότοµες πλαγιές. Για λόγους ασφαλείας, το µηχάνηµα δεν πρέπει να χρησιµοποιείται σε πλαγιές µε κλίση µεγαλύτερη από 25° (46,6 %). Κίνδυνος τραυµατισµών! Η κλίση πλαγιάς κατά 25° αντιστοιχεί σε κάθετη υψοµετρική διαφορά 46,6 cm σε οριζόντια επιφάνεια µήκους 100 cm.

Προσοχή - Κίνδυνος τραυµατισµών! Μην πλησιάζετε ποτέ τα χέρια και τα πόδια σας κοντά ή κάτω από τα περιστρεφόµενα µέρη. Μην έρχεστε ποτέ σε επαφή µε το περιστρεφόµενο µ αχαίρι. Κρατάτε πάντοτε απόσταση από το άνοιγµα εξαγωγής. Θα πρέπει να διατηρείτε την οριζόµενη απόσταση ασφαλείας από το τιµόνι. Μην προσπαθείτε να επιθεωρήσετε το µαχαίρι όταν το µηχάνηµα βρίσκεται σε λειτουργία. Μην ανοίγετε ποτέ το στόµιο εξαγωγής χόρτου ή/και µην αφαιρείτε το χορτοσυλλέκτη όσο το µαχαίρι κοπής βρίσκεται σε λειτουργία. Το περιστρεφόµενο µαχαίρι µπορεί να προκαλέσει τραυµατισµούς. Να οδηγείτε πάντα το µηχάνηµα µε ταχύτητα βάδην, σε καµία περίπτωση δεν πρέπει να τρέχετε όταν εργάζεστε. Οδηγώντας γρήγορα το µηχάνηµα αυξάνεται ο κίνδυνος τραυµατισµών π.χ. από γλίστρηµα κλπ. Να είστε ιδιαίτερα προσεκτικοί όταν κάνετε ελιγµούς µε το µηχάνηµα ή όταν το τραβάτε προς το µέρος σας. Υπάρχει µεγάλος κίνδυνος να σκοντάψετε! Μην ανασηκώνετε και µη µεταφέρετε ποτέ το µηχάνηµα όσο ο ηλεκτροκινητήρας βρίσκεται σε λειτουργία ή όταν το καλώδιο ρεύµατος είναι συνδεδεµένο. Τα αντικείµενα που ενδεχοµένως είναι ενσωµατωµένα στο χλοοτάπητα (συστήµατα ποτίσµατος, πάσσαλοι, βαλβίδες νερού, βάσεις θεµελίωσης, ηλεκτρικά καλώδια κ.λπ.) πρέπει να παρακάµπτονται. Μην περνάτε ποτέ πάνω από τέτοια αντικείµενα. Σε περίπτωση που το κοπτικό εργαλείο ή το µηχάνηµα έρθει σε επαφή µε κάποιο εµπόδιο ή ξένο σώµα, θα πρέπει να θέσετε τον ηλεκτροκινητήρα εκτός λειτουργίας, να αποσυνδέσετε το καλώδιο ρεύµατος και να πραγµατοποιήσετε έναν εκτεταµένο έλεγχο.207 DEENFRNLITESPTNOSVDARU EL 0478 121 9920 C - EL ∆ώστε προσοχή στην περιστροφή του κοπτικού εργαλείου, θα χρειαστούν µερικά δευτερόλεπτα για την πλήρη ακινητοποίησή του. Θέστε τον ηλεκτροκινητήρα εκτός λειτουργίας, – όταν το µηχάνηµα θα πρέπει κατά τη µεταφορά να ανατραπεί επάνω από άλλες επιφάνειες εκτός του χόρτου, – όταν µετακινείτε το µηχάνηµα από και προς την επιφάνεια κοπής, – πριν αφαιρέσετε το χορτοσυλλέκτη. – πριν ρυθµίσετε το ύψος κοπής. Σβήστε τον ηλεκτροκινητήρα, αποσυνδέστε το φις από τη πρίζα και βεβαιωθείτε ότι το κοπτικό εργαλείο έχει ακινητοποιηθεί

– πριν προβείτε στην αποµάκρυνση αντικειµένων που έχουν φρακάρει στον αγωγό εξαγωγής. – όταν το κοπτικό εργαλείο έρθει σε επαφή µε ένα ξένο σώµα. Το κοπτικό εργαλείο θα πρέπει να ελεγχθεί για τυχόν ζηµιές. Το µηχάνηµα δεν επιτρέπεται να τεθεί σε λειτουργία εάν ο άξονας του µαχαιριού ή ο άξονας του ηλεκτροκινητήρα έχει στραβώσει ή έχει υποστεί φθορές. Κίνδυνος τραυµατισµού από ελαττωµατικά εξαρτήµατα! – πριν ελέγξετε, καθαρίσετε ή εκτελέσετε εργασίες στο µηχάνηµα (π.χ. ρύθµιση του ύψους κοπής, αναδίπλωση/ρύθµιση του τιµονιού), – πριν αποµακρυνθείτε από το µηχάνηµα ή εάν το µηχάνηµα δεν επιτηρείται. – πριν ανασηκώσετε ή µεταφέρετε το

– πριν από τη µεταφορά. – εάν έχετε χτυπήσει ένα ξένο σώµα ή εάν το µηχάνηµα αρχίσει να δονείται ασυνήθιστα. Σ' αυτές τις περιπτώσεις ελέγξτε το µηχάνηµα, και ειδικότερα το σύστηµα κοπής (µαχαίρι, άξονας µαχαιριού, στερέωση µαχαιριού), για τυχόν ζηµιές και πραγµατοποιήστε τις απαιτούµενες επισκευές πριν θέσετε πάλι το µηχάνηµα σε λειτουργία και το χρησιµοποιήσετε. Λόγω των διακυµάνσεων της τάσης που οφείλονται στη λειτουργία αυτού του µηχανήµατος, ενδέχεται να προκληθούν προβλήµατα σε άλλες συσκευές που έχουν συνδεθεί στο ίδιο δίκτυο. Αυτό µπορεί να αντιµετωπιστεί µε κατάλληλα µέτρα (π.χ. σύνδεση σε άλλο κύκλωµα από τις εν λόγω συσκευές, λειτουργία του µηχανήµατος σε ηλεκτρικό κύκλωµα µε µικρότερη αντίσταση).

4.6 Συντήρηση, καθαρισµός, επισκευές

και αποθήκευση Πριν από κάθε εργασία στο µηχάνηµα, πριν από τις ρυθµίσεις και τον καθαρισµό, αλλά και πριν ελέγξετε εάν το καλώδιο σύνδεσης έχει υποστεί φθορές ή έχει µπλεχτεί κάπου, θα πρέπει να θέσετε το µηχάνηµα εκτός λειτουργίας και να τραβήξετε το καλώδιο από την πρίζα. Αφήστε το µηχάνηµα να κρυώσει τελείως πριν από τη φύλαξη σε κλειστούς χώρους, τις εργασίες συντήρησης και τον

Καθαρισµός: Μετά τις εργασίες θα πρέπει ολόκληρο το µηχάνηµα να καθαριστεί σχολαστικά. (Ö 12.2) Με µια ξύλινη βέργα, αφαιρέστε τα συσσωρευµένα υπολείµµατα χόρτου. Καθαρίστε το κάτω µέρος του χλοοκοπτικού µηχανήµατος µε βούρτσα

Μη χρησιµοποιείτε ποτέ µηχάνηµα καθαρισµού υψηλής πίεσης και µην καθαρίζετε το µηχάνηµα κάτω από τρεχούµενο νερό (π.χ. µε ένα λάστιχο ποτίσµατος). Μη χρησιµοποιείτε σκληρά καθαριστικά µέσα. Αυτά µπορούν να προκαλέσουν φθορές στα πλαστικά και τα µέταλλα, κάτι που περιορίζει την ασφαλή λειτουργία του µηχανήµατος VIKING. Για να αποφύγετε τον κίνδυνο πυρκαγιάς, κρατήστε την περιοχή των εισαγωγών του αέρα ψύξης ανάµεσα στο κάλυµµα του ηλεκτροκινητήρα και το περίβληµα καθαρή π.χ. από χόρτα, άχυρα, βρύα, φύλλα ή

Κίνδυνος τραυµατισµών! Οι έντονοι κραδασµοί συνήθως αποτελούν ένδειξη βλάβης. Το µηχάνηµα δεν επιτρέπεται να τεθεί σε λειτουργία εάν ο άξονας του µαχαιριού έχει στραβώσει ή έχει υποστεί φθορές ή εάν το µαχαίρι κοπής έχει στραβώσει. Εάν δεν έχετε τις απαιτούµενες γνώσεις, θα πρέπει να απευθύνεστε πάντα σε έναν εµπορικό αντιπρόσωπο για τις απαιτούµενες επισκευές – η VIKING προτείνει τον εµπορικό αντιπρόσωπο VIKING.0478 121 9920 C - EL

Εργασίες συντήρησης: Επιτρέπεται να εκτελεστούν µόνον οι εργασίες συντήρησης που περιγράφονται στις οδηγίες χρήσης, όλες οι άλλες εργασίες θα πρέπει να ανατεθούν στον εµπορικό αντιπρόσωπο. Εάν δεν έχετε τις απαιτούµενες γνώσεις και τα βοηθήµατα, να απευθύνεστε πάντα σε έναν εµπορικό αντιπρόσωπο. Η VIKING προτείνει οι εργασίες συντήρησης και οι επισκευές να πραγµατοποιούνται µόνον από έναν εµπορικό αντιπρόσωπο VIKING. Οι εµπορικοί αντιπρόσωποι VIKING παρακολουθούν τακτικά εκπαιδευτικά σεµινάρια και έχουν στη διάθεσή τους τις απαραίτητες τεχνικές πληροφορίες. Χρησιµοποιήστε µόνο εργαλεία, πρόσθετο εξοπλισµό και προσαρµοζόµενα µηχανήµατα που έχουν εγκριθεί από την VIKING για αυτό το εργαλείο ή αλλά τεχνικά ίδια εξαρτήµατα, διαφορετικά υπάρχει κίνδυνος να προκληθούν ατυχήµατα µε σωµατικές βλάβες και ζηµιές στο εργαλείο. Εάν έχετε απορίες θα πρέπει να απευθυνθείτε σε έναν εµπορικό αντιπρόσωπο. Τα γνήσια εργαλεία, ο πρόσθετος εξοπλισµός και τα ανταλλακτικά VIKING είναι ειδικά σχεδιασµένα για το εργαλείο και έχουν προσαρµοστεί στις ανάγκες και τις απαιτήσεις του χρήστη. Τα γνήσια ανταλλακτικά VIKING θα τα αναγνωρίσετε από τον κωδικό ανταλλακτικού VIKING, την επιγραφή VIKING και ενδεχοµένως από το αναγνωριστικό σήµα ανταλλακτικών VIKING. Στα µικρά εξαρτήµατα ενδέχεται να υπάρχει µόνο το

∆ιατηρείτε τα αυτοκόλλητα υποδείξεων και προειδοποιήσεων πάντοτε καθαρά και ευανάγνωστα. Τα φθαρµένα ή χαµένα αυτοκόλλητα θα πρέπει να αντικαθιστώνται µε νέα γνήσια αυτοκόλλητα από τον εµπορικό αντιπρόσωπο VIKING. Σε περίπτωση που ένα εξάρτηµα αντικατασταθεί από ένα νέο ανταλλακτικό, φροντίστε να τοποθετήσετε σ' αυτό τα ίδια αυτοκόλλητα. Οι εργασίες στο σύστηµα κοπής θα πρέπει να γίνονται µε ιδιαίτερη προσοχή και µόνο µε τη χρήση χοντρών γαντιών εργασίας. ∆ιατηρείτε πάντοτε καλά σφιγµένα όλα τα παξιµάδια, τους πείρους και τις βίδες, και ειδικότερα τη βίδα µαχαιριού, ώστε το µηχάνηµα να βρίσκεται πάντα σε ασφαλή κατάσταση λειτουργίας. Ελέγχετε τακτικά ολόκληρο το µηχάνηµα και το χορτοσυλλέκτη, ειδικότερα πριν από την αποθήκευση (π.χ. πριν από τη χειµερινή παύση εργασιών) για τυχόν φθορές και ζηµιές. Για λόγους ασφαλείας θα πρέπει να αντικαταστήσετε αµέσως τα φθαρµένα τµήµατα ή τα τµήµατα που έχουν υποστεί ζηµιά, ώστε το εργαλείο να βρίσκεται σε µία ασφαλή κατάσταση λειτουργίας. Τα κατασκευαστικά µέρη και τα προστατευτικά συστήµατα που αφαιρούνται πριν από τις εργασίες συντήρησης πρέπει αµέσως µετά την ολοκλήρωση των εργασιών να επανατοποθετηθούν στη σωστή θέση

Ελέγχετε τακτικά το µαχαίρι κοπής για την ασφαλή στερέωσή του καθώς και για τυχόν φθορές ή ζηµιές.

4.7 Αποθήκευση σε µεγαλύτερα

διαστήµατα παύσης της λειτουργίας Αποθηκεύστε το µηχάνηµα αφού κρυώσει σε ένα στεγνό και κλειστό χώρο. Βεβαιωθείτε ότι το µηχάνηµα προστατεύεται από µη εξουσιοδοτηµένη χρήση (π.χ. από παιδιά). Καθαρίστε σχολαστικά το µηχάνηµα πριν από την αποθήκευση (π.χ. χειµερινή

Το εργαλείο θα πρέπει να φυλάσσεται µόνον σε ασφαλή για τη λειτουργία του

4.8 Προσοχή – Κίνδυνοι από ηλεκτρικό

Μην χρησιµοποιείτε ποτέ φθαρµένο καλώδιο προέκτασης. Αντικαταστήστε τα ελαττωµατικά καλώδια µε νέα και µην επισκευάζετε τα καλώδια προέκτασης. Το µηχάνηµα δεν επιτρέπεται να χρησιµοποιηθεί εάν έχουν φθαρεί ή υποστεί ζηµιές τα καλώδια. Ειδικότερα θα πρέπει να ελέγξτε το καλώδιο τροφοδοσίας για τυχόν φθορές ή γήρανση.

Κίνδυνος ηλεκτροπληξίας! Ιδιαίτερη σηµασία για την ηλεκτρική ασφάλεια έχουν τα ηλεκτρικά καλώδια, τα φις, ο διακόπτης θέσης εντός/εκτός λειτουργίας και το καλώδιο σύνδεσης. ∆εν επιτρέπεται η χρήση φθαρµένων καλωδίων, ακροδεκτών και φις ή καλωδίων σύνδεσης που δεν ανταποκρίνονται στις προδιαγραφές, ώστε να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας. Ελέγχετε τακτικά το καλώδιο σύνδεσης για σηµάδια φθοράς ή παλαίωσης (ρωγµές).209 DEENFRNLITESPTNOSVDARU EL 0478 121 9920 C - EL Οι εργασίες συντήρησης και επισκευής στα καλώδια τροφοδοσίας θα πρέπει να εκτελούνται µόνο από εκπαιδευµένους

Κίνδυνος ηλεκτροπληξίας! Μην συνδέετε στο ηλεκτρικό δίκτυο ένα φθαρµένο καλώδιο και µην το ακουµπάτε, προτού το αποσυνδέσετε από το ηλεκτρικό δίκτυο. Κίνδυνος ηλεκτροπληξίας! ∆εν επιτρέπεται να χρησιµοποιηθούν καλώδια, εξαρτήµατα σύνδεσης και φις που παρουσιάζουν ζηµιές καθώς και καλώδια σύνδεσης που δεν ανταποκρίνονται στους σχετικούς κανονισµούς. Μην ακουµπάτε τη µονάδα κοπής (µαχαίρια) προτού αποσυνδέσετε το µηχάνηµα από το ρεύµα. Φροντίζετε πάντοτε, ώστε τα ηλεκτρικά καλώδια που χρησιµοποιούνται να προστατεύονται επαρκώς µε κατάλληλη

Ο ηλεκτροκινητήρας είναι προστατευµένος έναντι της υγρασίας και του νερού. Παρ' όλα αυτά, το µηχάνηµα δεν επιτρέπεται να χρησιµοποιείται σε υγρό περιβάλλον ή όταν βρέχει. Σε εξωτερικούς χώρους, χρησιµοποιήστε αποκλειστικά και µόνο καλώδια προέκτασης που διαθέτουν µόνωση από την υγρασία και είναι κατάλληλα για τη χρήση µαζί µε το µηχάνηµα (Ö 11.1). Κατά τις χλοοκοπτικές εργασίες κρατάτε το καλώδιο µακριά από το µαχαίρι. Αποσυνδέστε το καλώδιο σύνδεσης τραβώντας το φις και όχι τον κορµό του

Εάν το µηχάνηµα συνδεθεί σε ηλεκτρογεννήτρια, θα πρέπει να φροντίσετε να µην προκληθούν βλάβες λόγω των διακυµάνσεων τάσης. Συνδέστε το µηχάνηµα µόνο σε ηλεκτρικό δίκτυο που προστατεύεται µε διακόπτη διαφυγής ρεύµατος, µε ρεύµα απόκρισης 30 mA κατά µέγιστο. Απευθυνθείτε σε έναν ηλεκτρολόγο για περισσότερες πληροφορίες. Για λόγους ηλεκτρικής ασφάλειας θα πρέπει το ηλεκτρικό καλώδιο να είναι πάντα σωστά τοποθετηµένο στο τιµόνι.

Βεβαιωθείτε ότι θα παραδώσετε το αχρηστευµένο χλοοκοπτικό για απόρριψη σε ένα σηµείο συλλογής απορριµµάτων. Αχρηστέψτε το µηχάνηµα πριν την απόρριψη. Για να αποτρέψετε τα ατυχήµατα αφαιρέστε το ηλεκτρικό καλώδιο ή το καλώδιο σύνδεσης στον ηλεκτροκινητήρα. Κίνδυνος τραυµατισµού από το κοπτικό εργαλείο! Μην αφήνετε χωρίς επιτήρηση το µηχάνηµα ακόµα και όταν είναι αχρηστευµένο. Βεβαιωθείτε ότι το µηχάνηµα και το κοπτικό εργαλείο φυλάσσονται µακριά από παιδιά.

5. Περιγραφή συµβόλων

Πριν από την πρώτη θέση σε λειτουργία διαβάστε προσεκτικά τις οδηγίες

Κίνδυνος τραυµατισµών! Κρατήστε τα άτοµα µακριά από την επικίνδυνη περιοχή. Κίνδυνος τραυµατισµών! Προσέξτε το κοφτερό µαχαίρι κοπής. Το µαχαίρι κοπής συνεχίζει να περιστρέφεται µερικά δευτερόλεπτα µετά την απενεργοποίηση (φρένο κινητήρα/µαχαιριού). Πριν από κάθε εργασία στο κοπτικό εργαλείο, πριν από τις εργασίες συντήρησης και καθαρισµού, πριν από τον έλεγχο εάν το καλώδιο σύνδεσης έχει υποστεί φθορές ή έχει µπλεχτεί κάπου και πριν αποµακρυνθείτε από το µηχάνηµα, θα πρέπει να θέσετε τον κινητήρα εκτός λειτουργίας και να τραβήξετε το καλώδιο από την πρίζα.

ηλεκτροπληξίας! Κρατάτε το καλώδιο σύνδεσης µακριά από το κοπτικό

ME 443: Θέστε τον ηλεκτροκινητήρα σε λειτουργία.0478 121 9920 C - EL

●Για την εκτέλεση όλων των εργασιών που περιγράφονται τοποθετήστε το µηχάνηµα σε ένα οριζόντιο, επίπεδο και σταθερό υπόστρωµα.

7.2 Τοποθέτηση µονοκόµµατου

τιµονιού (ME 443 C) ●Περάστε τον κάλυκα (J) στην οπή του τιµονιού (1). ●Περάστε τις δύο ροδέλες (L) στον κάλυκα του τιµονιού (1) µε την κυρτή επιφάνεια να κοιτά προς τα µέσα. ●Κρατήστε τον κάλυκα (J) και τις ροδέλες (L) και µαζί µε το τιµόνι (1) περάστε τα στο στήριγµα της κονσόλας τιµονιού (2). ●Περάστε τη βίδα (K) από έξω προς τα µέσα στις οπές του τιµονιού (1) και στην κονσόλα τιµονιού (2). Βιδώστε το παξιµάδι (M) και σφίξτε τη βίδα (K) µε 20-25 Nm. Τοποθέτηση ηλεκτρικού καλωδίου: ●Περάστε το ηλεκτρικό καλώδιο (3) στα στηρίγµατα του λαβυρίνθου του καλωδίου (4) της κονσόλας τιµονιού µε τον τρόπο που απεικονίζεται.

7.3 Τοποθέτηση διαιρούµενου

τιµονιού (ME 443) ●Περάστε τη βίδα (F) µέσα από την οπή του οδηγού καλωδίου (G). ●Κρατήστε το επάνω τµήµα του τιµονιού (2) στα κάτω τµήµατα τιµονιού (1). ●Κρεµάστε τον οδηγό καλωδίου (G) στο ηλεκτρικό καλώδιο (3) και περάστε τη βίδα (F) στις οπές, από µέσα προς τα

●Στην απέναντι πλευρά περάστε τη βίδα (F) από έξω προς τα µέσα στις

●Περάστε τον προφυλακτήρα τιµονιού (I) και βιδώστε τον ταχυτανυστήρα (E) στις βίδες (F) (θα πρέπει να προεξέχει µία περίπου στροφή σπειρώµατος της βίδας) και διπλώστε τον προς τα

● Ελέγξτε τη σωστή τοποθέτηση: Οι ταχυτανυστήρες (Ε) θα πρέπει να είναι τόσο σφιγµένοι ώστε να εφαρµόζουν σωστά στο τιµόνι και το επάνω τµήµα τιµονιού να είναι σταθερά συνδεδεµένο µε το κάτω τµήµα του

Εάν το τιµόνι δεν είναι σφικτά συναρµολογηµένο ή εάν οι ταχυτανυστήρες δεν εφαρµόζουν σωστά, τότε ανοίξτε τους ταχυτανυστήρες και περιστρέψτε τους µέχρι να εφαρµόσουν σφικτά. Τοποθέτηση κλιπ καλωδίου: ME 443 C: Θέστε τον ηλεκτροκινητήρα σε λειτουργία. ME 443 C: Θέστε τον ηλεκτροκινητήρα εκτός λειτουργίας.

6. Περιεχόµενα συσκευασίας

Αρ. Περιγραφή Τεµ. A Βασικό εργαλείο 1 B Επάνω µέρος χορτοσυλλέκτη

C Κάτω µέρος χορτοσυλλέκτη 1 D Πείρος 2

• Οδηγίες χρήσης 1 E Ταχυτα ν υ στήρας 2 F Βίδα 2 G Οδηγός καλωδίου 1 H Κλιπ καλωδίου 1 I Προφυλακτήρας τιµονιού 2 J Κάλυκας 1 K Βίδα 1 L Ροδέλα 2 M Παξιµάδι 1 Το πλαίσιο παράδοσης µπορεί να διαφέρει ανάλογα µε τη χώρα και τον τύπο έκδοσης του µηχανήµατος.

µηχανήµατος για χρήση Κίνδυνος τραυµατισµών Προσέξτε ιδιαίτερα τις υποδείξεις ασφαλείας στο κεφάλαιο «Για τηδική σας ασφάλεια». (Ö 4.)

Κίνδυνος ηλεκτροπληξίας! Για να µην προκληθούν φθορές στο µονωτικό υλικό του τιµονιού, πιέστε το κλιπ καλωδίου µόνο µε το χέρι και µην χρησιµοποιείτε εργαλεία (π.χ. σφυρί, κατσαβίδι).

DEENFRNLITESPTNOSVDARU EL 0478 121 9920 C - EL ●Στερεώστε το ηλεκτρικό καλώδιο (3) µε το κλιπ καλωδίου (H) στο επάνω τµήµα του τιµονιού. Στο επάνω τµήµα του τιµονιού αφήστε µία απόσταση 25 - 27 cm ανάµεσα στο κλιπ καλωδίου και το

●Περάστε το ηλεκτρικό καλώδιο (3) στο στήριγµα (4) της κονσόλας τιµονιού µε τον τρόπο που απεικονίζεται.

χορτοσυλλέκτη ● Τοποθετήστε το επάνω µέρος χορτοσυλλέκτη (B) στο κάτω µέρος χορτοσυλλέκτη (C). Προσέξτε τη σωστή τοποθέτηση στους οδηγούς. ●Πιέστε τον πείρο (D) από την εσωτερική πλευρά και µέσα στις προβλεπόµενες

●Κουµπώστε το επάνω µέρος του χορτοσυλλέκτη (Β) πιέζοντάς το µε µικρή δύναµη στο κάτω µέρος του χορτοσυλλέκτη. ● Τοποθέτηση χορτοσυλλέκτη (Ö 8.3).

8.1 Μονοκόµµατο τιµόνι

(ME 443 C) Το χλοοκοπτικό µηχάνηµα ME 443 C εξοπλίζεται µε ένα ρυθµιζόµενο µονοκόµµατο τιµόνι. 1 Αναδίπλωση τιµονιού: Θέση µεταφοράς (για τον καθαρισµό του µηχανήµατος, για τη µεταφορά και

●Πιέστε το µοχλό ασφάλισης (1) προς τα κάτω και κρατήστε τον σ' αυτή τη θέση. ●∆ιπλώστε το τιµόνι (2) προς τα µπροστά και προσέξτε ώστε να µην προκληθούν ζηµιές στο ηλεκτρικό

Θέση εργασίας (για την ώθηση του µηχανήµατος): ●∆ιπλώστε το τιµόνι (2) προς τα πίσω και προσέξτε ώστε να κουµπώσει τελείως. 2 Ρύθµιση ύψους: Το ύψος του µονοκόµµατου τιµονιού µπορεί να ρυθµιστεί σε 2 σκάλες: ●Πιέστε το µοχλό ασφάλισης (1) προς τα κάτω και κρατήστε τον σ' αυτή τη θέση. ●Φέρτε το τιµόνι (2) στην επιθυµητή

●Απελευθερώστε το µοχλό ασφάλισης (1) και βεβαιωθείτε ότι το τιµόνι έχει κουµπώσει τελείως.

8.2 ∆ιαιρούµενο τιµόνι (ME 443)

Θέση µεταφοράς (για τον καθαρισµό του µηχανήµατος, για τη µεταφορά και

●Ανοίξτε τον ταχυτανυστήρα (1) διπλώνοντάς τον προς τα κάτω και αναδιπλώστε το επάνω τµήµα του τιµονιού (2) προς τα µπροστά, προσέξτε ώστε να µην προκληθούν ζηµιές στο ηλεκτρικό καλώδιο. Θέση εργασίας (για την ώθηση του µηχανήµατος): ●∆ιπλώστε το επάνω τµήµα του τιµονιού (2) προς τα πίσω και κρατήστε το µε το ένα χέρι. ●Κλείστε τον ταχυτανυστήρα (1) διπλώνοντάς τον προς τα επάνω.

Τοποθέτηση: ●Ανοίξτε και κρατήστε ανοικτό το στόµιο εξαγωγής (1).

Κίνδυνος ηλεκτροπληξίας! Το ηλεκτρικό καλώδιο θα πρέπει να στερεώνεται πάντα στη µανσέτα και την κονσόλα του τιµονιού.

Κίνδυνος σύνθλιψης! Πριν πιέσετε το µοχλό ασφάλισης (1) κρατήστε το επάνω τµήµα του τιµονιού (2) στο ψηλότερο σηµείο µε το ένα χέρι και ανασηκώστε το ελαφρά (αποφόρτιση). Μετά το πάτηµα του µοχλού ασφάλισης το επάνω τµήµα του τιµονιού µπορεί να πέσει στη χαµηλότερη θέση λόγω του βάρους

Μην φέρνετε ποτέ τα δάκτυλά σας ανάµεσα στο τιµόνι και την κονσόλα του τιµονιού (κάτω από το µοχλό ασφάλισης). Κίνδυνος σύνθλιψης! Tο επάνω τµήµα του τιµονιού µπορεί να αναδιπλωθεί λύνοντας τους ταχυσυνδέσµους. Κρατάτε πάντα το επάνω τµήµα του τιµονιού (2) στο ψηλότερο σηµείο µε το ένα χέρι, ενώ ανοίγετε τους ταχυσυνδέσµους.

●Περάστε το χορτοσυλλέκτη (2) µε τα ρύγχη συγκράτησης στις υποδοχές (3) στην πίσω πλευρά του µηχανήµατος. ●Κλείστε το στόµιο εξαγωγής (1).

●Ανοίξτε και κρατήστε ανοικτό το στόµιο εξαγωγής (1). ● Ανασηκώστε το χορτοσυλλέκτη (2) και αφαιρέστε τον προς τα πίσω. ●Κλείστε το στόµιο εξαγωγής (1).

8.4 Κεντρική ρύθµιση ύψους

Μπορούν να ρυθµιστούν έξι διαφορετικά ύψη κοπής µεταξύ 25 mm και 75 mm. Σκάλα 1 = µικρότερο ύψος κοπής Σκάλα 6 = µεγαλύτερο ύψος κοπής Ρύθµιση ύψους κοπής: ●Πιάστε τη χειρολαβή (1), τραβήξτε το µοχλό (2) προς τα επάνω και κρατήστε τον σ' αυτή τη θέση. ●Ρυθµίστε το επιθυµητό ύψος κοπής µετακινώντας το µηχάνηµα πάνω- κάτω. Το επιλεγµένο ύψος κοπής είναι ορατό στην ένδειξη ύψους κοπής (3) µε τη βοήθεια του σηµαδιού (4). ●Απελευθερώστε το µοχλό ασφάλισης (2) και αφήστε τον να κουµπώσει.

8.5 Ένδειξη στάθµης πλήρωσης

Ο χορτοσυλλέκτης διαθέτει µία ένδειξη πλήρωσης της στάθµης (1) στο επάνω τµήµα του. Το ρεύµα αέρα, που δηµιουργείται από την περιστροφή του µαχαιριού και το οποίο είναι υπεύθυνο για την πλήρωση του χορτοσυλλέκτη, ανεβάζει την ένδειξη στάθµης πλήρωσης (2): Ο χορτοσυλλέκτης γεµίζει µε υλικό κοπής. Όταν ο χορτοσυλλέκτης γεµίζει µε χόρτο µειώνεται η ροή αέρα και η ένδειξη της στάθµης πλήρωσης (3) πέφτει: ●Εκκένωση του χορτοσυλλέκτη (Ö 11.5).

Ένα όµορφο και πυκνό γκαζόν επιτυγχάνεται µε συχνή κοπή και µε τη διατήρηση του ύψους σε χαµηλό επίπεδο. Μην κόβετε το χόρτο πολύ κοντό όταν το κλίµα είναι ιδιαίτερα ζεστό και ξηρό, διαφορετικά το χόρτο θα καεί από τον ήλιο! Η εικόνα κοπής είναι ιδανική όταν χρησιµοποιείτε ένα κοφτερό µαχαίρι, για το λόγο αυτό θα πρέπει να το τροχίζετε τακτικά (εµπορικός αντιπρόσωπος VIKING).

9.2 Σωστή καταπόνηση του

ηλεκτροκινητήρα Μη θέτετε το χλοοκοπτικό µηχάνηµα σε λειτουργία σε περιοχές όπου το χόρτο έχει µεγάλο ύψος ή όταν έχετε επιλέξει τη χαµηλότερη σκάλα ύψους κοπής. Το µηχάνηµα επιτρέπεται να καταπονηθεί τόσο ώστε να µη µειώνονται αισθητά οι στροφές του ηλεκτροκινητήρα. Εάν οι στροφές αρχίζουν να µειώνονται αισθητά θα πρέπει να επιλέξετε ένα µεγαλύτερο ύψος κοπής και/ή να µειώσετε την ταχύτητα πρόωσης.

9.3 Εάν το µαχαίρι κοπής µπλοκάρει

Θέστε αµέσως τον ηλεκτροκινητήρα εκτός λειτουργίας και τραβήξτε το καλώδιο από τη πρίζα. Στη συνέχεια αντιµετωπίστε τη βλάβη µε τον ενδεικνυόµενο τρόπο.

9.4 Θερµική προστασία υπερφόρτισης

του ηλετροκινητήρα Αν ο ηλεκτροκινητήρας για οποιονδήποτε λόγο καταπονηθεί υπερβολικά κατά την εργασία, η θερµική προστασία υπερφόρτισης θα σβήσει αυτόµατα τον ηλεκτροκινητήρα. Πιθανές αιτίες υπερθέρµανσης: – κοπή πολύ υψηλού γρασιδιού ή µε πολύ χαµηλό ύψος κοπής, – πολύ µεγάλη ταχύτητα προώθησης,

9. Υποδείξεις για την

Κίνδυνος τραυµατισµών! Ξετυλίξτε το καλώδιο αµέσως σε περίπτωση που µπλεχτεί. Κατά την κοπή του χόρτου φέρετε το ηλεκτρικό καλώδιο σύνδεσης πίσω σας. Τα καλώδια µπορεί να κοπούν λόγω κάποιας απροσεξίας κατά την εργασία ή να µετατραπούν σε ένα εµπόδιο στο οποίο µπορεί να σκοντάψετε. Εποµένως κρύβουν έναν µεγάλο κίνδυνο ατυχηµάτων. Για το λόγο αυτό εκτελείτε τις εργασίες µε τέτοιο τρόπο ώστε το καλώδιο να βρίσκεται πάντοτε στην ήδη κοµµένη επιφάνεια.213 DEENFRNLITESPTNOSVDARU EL 0478 121 9920 C - EL – ανεπαρκές καθάρισµα της εισαγωγής αέρα ψύξης (σχισµές αέρα ψύξης) – φθαρµένα ή στοµωµένα µαχαίρια

– ακατάλληλο ή πολύ µακρύ καλώδιο σύνδεσης - πτώση τάσης (Ö 11.1). Επανεκκίνηση Μετά από σύντοµο χρόνο ψύξης περίπου 10 λεπτών, (ανάλογα µε τη θερµοκρασία περιβάλλοντος), ξεκινήστε πάλι κανονικά το µηχάνηµα (Ö 11.). Το εργαλείο είναι εξοπλισµένο µε διάφορες διατάξεις ασφαλείας για τον ασφαλή χειρισµό και την προστασία από την ακατάλληλη χρήση.

10.1 Προστατευτικές διατάξεις

Το χλοοκοπτικό µηχάνηµα είναι εξοπλισµένο µε προστατευτικές διατάξεις που αποτρέπουν την ακούσια επαφή µε το µαχαίρι κοπής και το υλικό κοπής. Σ' αυτές τις διατάξεις περιλαµβάνεται το περίβληµα το στόµιο εξαγωγής, ο χορτοσυλλέκτης και το σωστά τοποθετηµένο τιµόνι.

10.2 Χειρισµός µε τα δύο χέρια

Ο ηλεκτροκινητήρας µπορεί να ενεργοποιηθεί µόνο εάν το πλήκτρο ενεργοποίησης πατηθεί και κρατηθεί πατηµένο µε το δεξί χέρι και µετά τραβηχθεί µε το αριστερό χέρι η µπάρα διακοπής του κινητήρα προς το τιµόνι.

10.3 Φρένο ακινητοποίησης του

ηλεκτροκινητήρα Όταν απελευθερώσετε τη µπάρα διακοπής του κινητήρα το µαχαίρι ακινητοποιείται µέσα σε λιγότερο από 3 δευτερόλεπτα. Το ενσωµατωµένο φρένο ακινητοποίησης του ηλεκτροκινητήρα ελαχιστοποιεί τον χρόνο ακινητοποίησης µέχρι την ακινητοποίηση των µαχαιριών.

11.1 Ηλεκτρική σύνδεση του

µηχανήµατος Για τη σύνδεση επιτρέπεται να χρησιµοποιούνται τουλάχιστον καλώδια τα οποία δεν θα είναι ελαφρύτερα από τα καλώδια µε λαστιχένιο περίβληµα τύπου H07 RN-F DIN/VDE 0282. Ελάχιστη διατοµή: έως 25 m µήκος: 3 x 1,5 mm² έως 50 m µήκος: 3 x 2,5 mm² Οι ακροδέκτες των καλωδίων θα πρέπει να αποτελούνται από ελαστικό υλικό ή να διαθέτουν επένδυση από ελαστικό υλικό και να ανταποκρίνονται στο πρότυπο DIN/ VDE 0620. Η τάση και η συχνότητα του δικτύου θα πρέπει να συµφωνούν µε τα στοιχεία που αναφέρονται στην πινακίδα τύπου ή µε τις υποδείξεις του κεφαλαίου "Τεχνικά στοιχεία“ (Ö 18.). Το καλώδιο τροφοδοσίας θα πρέπει να προστατεύεται από τις κατάλληλες ασφάλειες (Ö 18.). Αυτό το µηχάνηµα προορίζεται για τη λειτουργία σε ένα δίκτυο ηλεκτρικής τροφοδοσίας µε αντίσταση συστήµατος

max στο σηµείο µετάβασης (οικιακή σύνδεση) έως το πολύ 0,49 Ohm (στα 50 Hz). Ο χρήστης θα πρέπει να βεβαιωθεί ότι το µηχάνηµα λειτουργεί µόνο σε ένα δίκτυο ηλεκτρικής τροφοδοσίας που πληροί αυτές τις προδιαγραφές. Εάν χρειαστεί µπορείτε να ενηµερωθείτε από την εταιρία ηλεκτροδότησης της περιοχής σας για την αντίσταση του συστήµατος.

10. Συστήµατα ασφαλείας

Κίνδυνος τραυµατισµού! Εάν διαπιστώσετε κάποια βλάβη σε µία από τις διατάξεις ασφαλείας, δεν επιτρέπεται να θέσετε σε λειτουργία το εργαλείο. Στην περίπτωση αυτή, απευθυνθείτε σε εµπορικό αντιπρόσωπο. Η VIKING προτείνει τον εµπορικό αντιπρόσωπο VIKING.

11. Θέση του εργαλείου σε

Κίνδυνος ηλεκτροπληξίας! Προσέξτε ιδιαίτερα τις υποδείξεις ασφαλείας στο κεφάλαιο «Για τη δική σας ασφάλεια» (Ö 4.). Εάν χρησιµοποιείτε καλώδιο προέκτασης σε καρούλι θα πρέπει να ξετυλίξετε πλήρως το καλώδιο, σε διαφορετική περίπτωση µπορεί να διαπιστωθεί µείωση της απόδοσης και υπερθέρµανση λόγω ηλεκτρικής αντίστασης.0478 121 9920 C - EL

11.2 Σφιγκτήρας καλωδίου

Ο σφιγκτήρας καλωδίου εµποδίζει κατά τη διάρκεια των εργασιών την ακούσια αποσύνδεση του καλωδίου σύνδεσης και την πρόκληση βλάβης στο

Το καλώδιο σύνδεσης θα πρέπει για το λόγο αυτό να είναι πάντα περασµένο στο σφιγκτήρα καλωδίου. ●Με το καλώδιο σύνδεσης (1) σχηµατίστε µία θηλιά και περάστε την από το άνοιγµα (2). ●Περάστε τη θηλιά επάνω από το άγκιστρο (3) και σφίξτε την.

11.3 Θέση του χλοοκοπτικού

µηχανήµατος σε λειτουργία ●Πιέστε και κρατήστε πατηµένο το πλήκτρο ενεργοποίησης (1). Τραβήξτε και κρατήστε την µπάρα διακοπής του κινητήρα (2). ●Μπορείτε να αφήσετε το πλήκτρο ενεργοποίησης (1) µετά το πάτηµα της µπάρας διακοπής του κινητήρα (2).

11.4 Θέση του χλοοκοπτικού

µηχανήµατος εκτός λειτουργίας ●Απελευθερώστε την µπάρα διακοπής του κινητήρα (1). Το µαχαίρι κοπής και ο ηλεκτροκινητήρας ακινητοποιούνται µετά από λίγο.

χορτοσυλλέκτη ●Αφαιρέστε το χορτοσυλλέκτη. (Ö 8.3) ●Ανοίξτε το χορτοσυλλέκτη από την ασφάλεια (1). Αναδιπλώστε και κρατήστε το επάνω µέρος χορτοσυλλέκτη (2). Αναδιπλώστε προς τα πίσω το χορτοσυλλέκτη και αδειάστε το υλικό κοπής. ●Κλείστε το χορτοσυλλέκτη. ● Τοποθετήστε το χορτοσυλλέκτη. (Ö 8.3)

Ετήσια συντήρηση από τον εµπορικό αντιπρόσωπο: Το χλοοκοπτικό θα πρέπει να ελέγχεται µία φορά ετησίως από τον εµπορικό αντιπρόσωπο. Η VIKING προτείνει τον εµπορικό αντιπρόσωπο VIKING.

12.2 Καθαρισµός µηχανήµατος

Χρονικό διάστηµα συντήρησης: Έπειτα από κάθε χρήση ● Καθαρίστε το µηχάνηµα µόνο µε νερό, µε µία βούρτσα ή ένα πανί. Με µια ξύλινη βέργα, αφαιρέστε τα συσσωρευµένα υπολείµµατα χόρτου. Εάν χρειαστεί χρησιµοποιήστε κάποιο ειδικό καθαριστικό (π.χ. ειδικό καθαριστικό STIHL). ●Μη στρέφετε ποτέ τη δέσµη νερού ή το µηχάνηµα καθαρισµού υψηλής πίεσης επάνω σε διακόπτες, τµήµατα του κινητήρα, σε φλάντζες, και στα σηµεία των εδράνων. Θέση καθαρισµού ME 443: ●Αφαιρέστε το χορτοσυλλέκτη. (Ö 8.3) Μη θέτετε τον ηλεκτροκινητήρα σε λειτουργία όταν το µηχάνηµα βρίσκεται σε περιοχή µε ψηλό χόρτο ή όταν έχει επιλεγεί το χαµηλότερο ύψος κοπής αφού έτσι γίνεται πιο δύσκολη η διαδικασία ενεργοποίησης.

Κίνδυνος τραυµατισµών! Πριν την αφαίρεση του χορτοσυλλέκτη θα πρέπει για λόγους ασφαλείας να θέσετε εκτός λειτουργίας τον ηλεκτροκινητήρα εσωτερικής καύσης.

Κίνδυνος τραυµατισµών! Προσέξτε ιδιαίτερα τις υποδείξεις ασφαλείας στο κεφάλαιο "Για τη δική σας ασφάλεια" (Ö 4.).

Κίνδυνος τραυµατισµών! Πριν ανατρέψετε το χλοοκοπτικό µηχάνηµα τοποθετήστε το σε µία σταθερή οριζόντια και οµαλή επιφάνεια. Το µηχάνηµα µπορεί να ανατραπεί στη θέση καθαρισµού κατά την εργασία. Παραµένετε πάντοτε δίπλα από το µηχάνηµα. Μην εργάζεστε ποτέ εµπρός ή πίσω από το χλοοκοπτικό

Για τη διευκόλυνση των εργασιών καθαρισµού προτείνεται να επιλέξετε την υψηλότερη σκάλα κοπής πριν την τοποθέτηση του µηχανήµατος.

DEENFRNLITESPTNOSVDARU EL 0478 121 9920 C - EL ●Κρατήστε το επάνω τµήµα τιµονιού (1) και ανοίξτε τον ταχυτανυστήρα διπλώνοντάς τον προς τα κάτω. ●Αφήστε προς τα πίσω το επάνω τµήµα του τιµονιού (1). ●Ανοίξτε και κρατήστε ανοικτό το στόµιο εξαγωγής (2). ● Ανασηκώστε από µπροστά το µηχάνηµα και φέρτε το στη θέση καθαρισµού µε τον τρόπο που απεικονίζεται. Ελέγξτε την ασφαλή στήριξη του µηχανήµατος. Θέση καθαρισµού ME 443 C: ●Αφαιρέστε το χορτοσυλλέκτη. (Ö 8.3) ●Ανοίξτε και κρατήστε ανοικτό το στόµιο εξαγωγής (2). ●Με τον αντίχειρα πιέστε το µοχλό ασφάλισης (3) προς τα κάτω και κρατήστε τον σ' αυτή τη θέση. ●Πιάστε το µηχάνηµα από τη χειρολαβή µπροστά και γυρίστε το αργά προς τα

●Αφήστε το στόµιο εξαγωγής (2) και ελέγξτε την ασφαλή στήριξη του µηχανήµατος.

12.3 Ηλεκτροκινητήρας και τροχοί

Ο ηλεκτροκινητήρας δεν απαιτεί

Τα ρουλεµάν των τροχών δεν χρειάζονται

12.4 Επάνω τµήµα του τιµονιού

ME 443 Χρονικό διάστηµα συντήρησης: Πριν από κάθε χρήση Το επάνω τµήµα του τιµονιού έχει επενδυθεί µε µονωτικό υλικό. Σε περίπτωση που αυτή η επένδυση υποστεί φθορές θα πρέπει να αντικαταστήσετε το επάνω τµήµα του τιµονιού.

12.5 Συντήρηση του µαχαιριού

Χρονικό διάστηµα συντήρησης: Πριν από κάθε χρήση ●Γυρίστε το χλοοκοπτικό µηχάνηµα στη θέση καθαρισµού. (Ö 12.2) ● Καθαρίστε το µαχαίρι κοπής (1) και ελέγξτε το για ζηµιές (ρωγµές ή αυλακώσεις) και φθορές, εάν χρειαστεί, αντικαταστήστε το. ●Μετρήστε το πάχος του µαχαιριού σε τουλάχιστον 5 σηµεία µε ένα παχύµετρο (δεν περιλαµβάνονται στο πλαίσιο παράδοσης). Ειδικότερα, θα πρέπει να είναι εξασφαλισµένο το ελάχιστο πάχος και στην περιοχή των πτερυγίων του µαχαιριού. ● Τοποθετήστε τον χάρακα (2) στην µπροστινή ακµή του µαχαιριού και µετρήστε την τροχισµένη επιφάνεια. Όρια φθοράς: Απόσταση A: Οι λάµες επιτρέπεται να τροχιστούν το πολύ µέχρι 15mm. Απόσταση Β: Το ελάχιστο πλάτος του µαχαιριού κοπής δεν επιτρέπεται να είναι µικρότερο από 39 mm. Απόσταση C: Το πάχος του µαχαιριού θα πρέπει σε κάθε σηµείο να είναι τουλάχιστον 2mm. Ο έλεγχος θα πρέπει να γίνεται µε τη βοήθεια ενός παχύµετρου. Εάν στο χλοοκοπτικό µηχάνηµα δεν έχει τοποθετηθεί το συνοδευτικό µαχαίρι, αλλά π.χ. το µαχαίρι πολλαπλών χρήσεων του προαιρετικού εξοπλισµού, ισχύουν άλλα όρια φθοράς. Κίνδυνος σύνθλιψης! Μετά το πάτηµα του µοχλού ασφάλισης το επάνω τµήµα του τιµονιού µπορεί να πέσει στη χαµηλότερη θέση λόγω του βάρους

Μην φέρνετε ποτέ τα δάκτυλά σας ανάµεσα στο τιµόνι και την κονσόλα του τιµονιού (κάτω από το µοχλό ασφάλισης).

Κίνδυνος τραυµατισµών! Ένα φθαρµένο ή ελαττωµατικό µαχαίρι κοπής µπορεί να σπάσει και να προκαλέσει σοβαρούς τραυµατισµούς. Για το λόγο αυτό θα πρέπει να τηρούνται οι υποδείξεις για τη συντήρηση του µαχαιριού. Τα µαχαίρι φθείρεται µε διαφορετικό τρόπο ανάλογα µε τον τόπο και τον τρόπο χρήσης. Εάν χρησιµοποιείτε το µηχάνηµα σε αµµώδες έδαφος ή συχνά υπό συνθήκες ξηρασίας, το µαχαίρι καταπονείται περισσότερο και φθείρεται γρηγορότερα.0478 121 9920 C - EL

12.6 Αφαίρεση και τοποθέτηση

µαχαιριού κοπής 1 Αποσυναρµολόγηση: ●Χρησιµοποιήστε ένα κατάλληλο ξύλο (1) για να κρατήσετε κόντρα το µαχαίρι κοπής (2). ●Ξεβιδώστε τη βίδα του µαχαιριού (3). Αφαιρέστε το µαχαίρι κοπής (2) και τη βίδα µαχαιριού (3). 2 Συναρµολόγηση: ● Καθαρίστε την επιφάνεια στήριξης του µαχαιριού και του χιτωνίου του

● Τοποθετήστε το µαχαίρι κοπής (2) επάνω στο χιτώνιο του µαχαιριού µε τα κυρτά πτερύγια να δείχνουν προς τα επάνω. Τα ρύγχη συγκράτησης (4) θα πρέπει να τοποθετηθούν στις οπές (5). ●Χρησιµοποιήστε ένα κατάλληλο ξύλο (1) για να κρατήσετε κόντρα το µαχαίρι κοπής (2). ●Βιδώστε τη βίδα µαχαιριού (3) και σφίξτε µε µία ροπή 10 - 15Nm.

12.7 Τρόχισµα του µαχαιριού κοπής

Η VIKING προτείνει να αναθέσετε το τρόχισµα του µαχαιριού σε έναν εµπορικό αντιπρόσωπο. Η λειτουργία του µηχανήµατος περιορίζεται εάν το µαχαίρι τροχιστεί λάθος (λανθασµένη γωνία τροχίσµατος, σφάλµα ζυγοστάθµισης

Οδηγίες τροχίσµατος: ●Αφαίρεση µαχαιριού κοπής (Ö 12.6). ●Ψύχετε το µαχαίρι κατά το τρόχισµα, π.χ. µε νερό. ∆εν πρέπει να εµφανιστεί µια µπλε απόχρωση. Σε αυτή την περίπτωση µειώνεται σηµαντικά η κοπτική ικανότητα του µαχαιριού. ●Τροχίστε οµοιόµορφα το µαχαίρι, προκειµένου να αποφύγετε τους κραδασµούς. ●Τηρείτε τη γωνία τροχίσµατος των 30°. ●Μετά τη διαδικασία ακονίσµατος αφαιρέστε µε λεπτό γυαλόχαρτο τα γρέζια που έχουν σχηµατιστεί στην ακµή κοπής.

12.8 Φύλαξη (χειµερινή παύση

Φυλάσσετε το µηχάνηµα σε ένα στεγνό, κλειστό και καθαρό από σκόνες χώρο. Βεβαιωθείτε ότι το µηχάνηµα βρίσκεται µακριά από τα παιδιά. Αποθηκεύστε το χλοοκοπτικό µηχάνηµα µόνο σε κατάσταση ασφαλούς λειτουργίας, εάν χρειαστεί αναδιπλώστε το

∆ιατηρήστε σφιγµένα όλα τα παξιµάδια, τους πείρους και τις βίδες, αντικαταστήστε τις υποδείξεις κινδύνου και προειδοποίησης του µηχανήµατος εάν έχουν γίνει δυσανάγνωστες και ελέγξτε ολόκληρο το µηχάνηµα για φθορές ή ζηµιές. Αντικαταστήστε τα φθαρµένα ή ελαττωµατικά µέρη. Οι βλάβες του µηχανήµατος θα πρέπει να αποκατασταθούν πλήρως πριν από την αποθήκευση. Σε περίπτωση ακινητοποίησης του χλοοκοπτικού µηχανήµατος για µεγαλύτερο χρονικό διάστηµα (χειµερινή παύση εργασιών) θα πρέπει να δοθεί σηµασία στα παρακάτω σηµεία: ● Καθαρίστε σχολαστικά όλα τα εξωτερικά µέρη του µηχανήµατος. ●Λίπανση ή γρασάρισµα όλων των κινητών µερών. Για να αποφευχθούν οι ζηµιές στη βίδα του µαχαιριού, χρησιµοποιήστε το κατάλληλο εξάγωνο καρυδάκι 22 mm (δεν περιλαµβάνεται στο πλαίσιο παράδοσης) για το σφίξιµο και το

Κίνδυνος τραυµατισµών! Το µαχαίρι κοπής (2) επιτρέπεται να τοποθετηθεί µόνο µε τον τρόπο που απεικονίζεται. Οι γλώσσες (6) πρέπει να δείχνουν προς τα κάτω (προς το χλοοτάπητα) και τα κυρτά πτερύγια του µαχαιριού προς τα επάνω (προς το µηχάνηµα). Η προβλεπόµενη ροπή σύσφιξης της βίδας του µαχαιριού των

10 - 15Nm θα πρέπει να τηρείται

ακριβώς αφού από αυτήν εξαρτάται η ασφαλής στερέωση του κοπτικού εργαλείου. Ασφαλίστε τη βίδα µαχαιριού (3) επιπλέον µε Loctite 243. Η βίδα µαχαιριού (3) πρέπει να αντικαθίσταται σε κάθε αλλαγή

Κίνδυνος τραυµατισµών! Ελέγξτε το µαχαίρι για τυχόν φθορές πριν την επανατοποθέτησή του. Το µαχαίρι πρέπει να αντικατασταθεί εάν φέρει αυλακώσεις και ρωγµές, εάν οι λάµες έχουν τροχιστεί περισσότερο από 15 mm ή εάν το µαχαίρι είναι σε κάποιο σηµείο λεπτότερο από 2mm (Ö 12.5).217 DEENFRNLITESPTNOSVDARU EL 0478 121 9920 C - EL

Μεταφορά του µηχανήµατος: ●∆ύο άτοµα: ανασηκώνετε το µηχάνηµα αποκλειστικά και µόνο από την µπροστινή χειρολαβή (1) και από το τιµόνι (3). Φροντίζετε πάντα για επαρκή απόσταση του χλοοκοπτικού από το σώµα, ειδικότερα από τα πόδια σας. ●Ένα άτοµο: Ανασηκώστε ή µεταφέρετε το µηχάνηµα µε το ένα χέρι στη µέση της επάνω λαβής µεταφοράς (2) και µε το άλλο χέρι στην κάτω λαβή µεταφοράς (1). Πρόσδεση του µηχανήµατος: ●Ασφαλίστε το µηχάνηµα µε τα κατάλληλα µέσα στερέωσης επάνω στην επιφάνεια φόρτωσης. ●Στερεώστε τα συρµατόσχοινα ή τους ιµάντες στα µαρκαρισµένα σηµεία (4). Σηµαντικές υποδείξεις σχετικά µε τη συντήρηση και τη φροντίδα της οµάδας

Χλοοκοπτικό µηχάνηµα, χειροκίνητο και ηλεκτρικό (ME) Η εταιρία VIKING δεν φέρει καµία ευθύνη για υλικές ζηµιές και σωµατικές βλάβες που θα προκληθούν από την µη τήρηση των υποδείξεων που αναφέρονται στις οδηγίες χρήσης, και ειδικότερα αυτές που αφορούν την ασφάλεια, το χειρισµό και τη συντήρηση, ή από τη χρήση µη εγκεκριµένων προσαρτηµάτων ή ανταλλακτικών. Παρακαλούµε τηρήστε οπωσδήποτε τις υποδείξεις που ακολουθούν, προκειµένου να αποτρέψετε τις βλάβες και την υπερβολική φθορά του εργαλείου VIKING:

Πολλά µέρη του εργαλείου VIKING, ακόµη και µετά από προβλεπόµενη χρήση, παρουσιάζουν φυσιολογική φθορά και θα πρέπει να αντικατασταθούν εγκαίρως, ανάλογα µε τον τρόπο και τη διάρκεια

Εδώ συµπεριλαµβάνονται µεταξύ άλλων:

2. Τήρηση των υποδείξεων των

οδηγιών χρήσης Η χρήση, η συντήρηση και η αποθήκευση του εργαλείου VIKING θα πρέπει να πραγµατοποιούνται προσεκτικά και µε τον τρόπο που αναφέρεται σε αυτές τις οδηγίες χρήσης. Όλες οι βλάβες και οι ζηµιές που προκλήθηκαν από τη µη τήρηση των υποδείξεων ασφαλείας, χειρισµού και συντήρησης, βαρύνουν αποκλειστικά και µόνο το χρήστη. Αυτό ισχύει ειδικά για: – ακατάλληλο καλώδιο προέκτασης

– λανθασµένη ηλεκτρική σύνδεση (τάση). –µη εγκεκριµένες από τη VIKING µετατροπές του προϊόντος. – χρήση εργαλείων ή εξαρτηµάτων που είναι χαµηλής ποιότητας, ακατάλληλα ή µη εγκεκριµένα για το µηχάνηµα. –µη προβλεπόµενη χρήση του

– χρήση του προϊόντος σε αθλητικές δραστηριότητες ή διαγωνισµούς. – Έµµεσες ζηµιές που προκαλούνται από συνεχιζόµενη χρήση του προϊόντος µε ελαττωµατικά εξαρτήµατα.

3. Εργασίες συντήρησης

Όλες οι εργασίες που αναφέρονται στην παράγραφο "Συντήρηση" θα πρέπει να διεξάγονται σε τακτά χρονικά διαστήµατα. Σε περίπτωση που αυτές οι εργασίες δεν µπορούν να πραγµατοποιηθούν από το χρήστη, θα πρέπει να δοθεί σχετική εντολή εργασιών σε έναν εµπορικό αντιπρόσωπο.

Κίνδυνος τραυµατισµών! Πριν τη µεταφορά προσέξτε ιδιαίτερα τις υποδείξεις ασφαλείας στο κεφάλαιο «Για τη δική σας ασφάλεια». (Ö 4.) Κατά τη µεταφορά φοράτε πάντα τον κατάλληλο ρουχισµό ασφαλείας (υποδήµατα ασφαλείας, κλειστά γάντια). Πριν από την ανύψωση ή την µεταφορά αποσυνδέετε πάντοτε το ηλεκτρικό καλώδιο. Για λόγους ασφαλείας, η VIKING συστήνει να ανασηκώνετε ή να µεταφέρετε το µηχάνηµα µε τη βοήθεια ενός δεύτερου ατόµου. Πριν από την ανύψωση προσέξτε το βάρος που υποδεικνύεται στο κεφάλαιο «Τε χνικά στοιχεία».

14. Ελαχιστοποίηση φθορών

και αποφυγή βλαβών0478 121 9920 C - EL

Η VIKING προτείνει οι εργασίες συντήρησης και οι επισκευές να πραγµατοποιούνται µόνον από έναν εµπορικό αντιπρόσωπο της VIKING. Οι εµπορικοί αντιπρόσωποι VIKING παρακολουθούν τακτικά εκπαιδευτικά σεµινάρια και έχουν στη διάθεσή τους τις απαραίτητες τεχνικές πληροφορίες. Εάν δεν πραγµατοποιηθούν αυτές οι εργασίες, µπορεί να προκληθούν ζηµιές, για τις οποίες ευθύνεται αποκλειστικά και µόνο ο χρήστης. Εδώ συµπεριλαµβάνονται µεταξύ άλλων: – Ζηµιές στον ηλεκτροκινητήρα λόγω ανεπαρκούς καθαρισµού της εισαγωγής αέρα ψύξης (εγκοπές αναρρόφησης). – ∆ιαβρώσεις και άλλες επακόλουθες ζηµιές από τη µη προβλεπόµενη σωστή αποθήκευση και φύλαξη. – Βλάβες στο µηχάνηµα από τη χρήση ανταλλακτικών χαµηλής ποιότητας. – Ζηµιές λόγω µη έγκαιρης ή ανεπαρκούς συντήρησης ή ζηµιές από εργασίες συντήρησης και επισκευής που δεν πραγµατοποιήθηκαν στα συνεργεία των εµπορικών αντιπροσώπων. Το κοµµένο χόρτο δεν πρέπει να απορρίπτεται αλλά να διατίθεται για χώνευση. Οι συσκευασίες, το µηχάνηµα και τα πρόσθετα εξαρτήµατα κατασκευάζονται από ανακυκλώσιµα υλικά και θα πρέπει να απορρίπτονται

Η φιλική προς το περιβάλλον απόρριψη και ο διαχωρισµός των απορριµµάτων βοηθάει στην επαναχρησιµοποίηση ανακυκλώσιµων υλικών. Για το λόγο αυτό, µετά την πάροδο της συνηθισµένης διάρκειας χρήσης, το µηχάνηµα θα πρέπει να παραδίδεται σε κάποιο κέντρο συλλογής υλικών. Για την απόρριψη προσέξτε ιδιαίτερα τις υποδείξεις στο κεφάλαιο "Απόρριψη" (Ö 4.9). Απευθυνθείτε σε ένα κέντρο ανακύκλωσης ή στον εµπορικό αντιπρόσωπο για να µάθετε πώς γίνεται η σωστή απόρριψη αυτών των προϊόντων. Μαχαίρι κοπής

VIKING GmbH Hans Peter Stihl-Straße 5 A 6336 Langkampfen/Kufstein πιστοποιούµε ότι το εργαλείο Χλοοκοπτικό µηχάνηµα, χειροκίνητο και ηλεκτρικό (ME) είναι εναρµονισµένο µε τις παρακάτω Ευρωπαϊκές Οδηγίες: 2000/14/EC, 2011/65/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC Τα προϊόντα έχουν σχεδιαστεί και κατασκευαστεί σύµφωνα µε τα ακόλουθα

EN 60335-1, EN 60335-2-77 Εφαρµοζόµενη διαδικασία αξιολόγησης συµβατότητας: Παράρτηµα VIII (2000/14/EC) Όνοµα και διεύθυνση της κοινοποιηµένης

TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Σύνταξη και φύλαξη των τεχνικών

Johann Weiglhofer VIKING GmbH Το έτος κατασκευής και ο αριθµός σειράς αναγράφονται στην πινακίδα τύπου του

Μετρηµένη στάθµη θορύβου: 94,0 dB(A) Εγγυηµένη στάθµη θορύβου: 96 dB(A) Langkampfen, 2015-01-02 (ΕΕΕΕ-ΜΜ-ΗΗ)

ανταλλακτικά Τα εξαρτήµατα στερέωσης του µαχαιριού κοπής (π.χ. βίδα µαχαιριού) θα πρέπει να αλλαχθούν κατά την αντικατάσταση του µαχαιριού ή τη συναρµολόγηση του µαχαιριού. Τα ανταλλακτικά διατίθενται από τους εµπορικούς αντιπροσώπους της VIKING.

συµβατότητας CE του κατασκευαστή

κατασκευής: VIKING Τύπο ς:ME443.1 ME 443.1 C Αναγνώριση σειράς 6338219 DEENFRNLITESPTNOSVDARU EL 0478 121 9920 C - EL VIKING GmbH ∆ιευθυντής Έρευνας και Εξέλιξης

Ο ηλεκτροκινητήρας δεν λειτουργεί Πιθανή αιτία: – ∆εν υπάρχει τροφοδοσία τάσης – Βλάβη στην πρίζα/καλώδιο σύνδεσης ή το διακόπτη – ∆εν έχει πατηθεί το πλήκτρο εκκίνησης – Ο ηλεκτροκινητήρας καταπονείται υπερβολικά λόγω ψηλού ή βρεγµένου

– Έχει ενεργοποιηθεί η προστασία του ηλεκτροκινητήρα – Το περίβληµα του συγκροτήµατος κοπής έχει βουλώσει – Βλάβη στην ασφάλεια του φις (έκδοση GB) Αντιµετώπιση: – Ελέγξτε την ασφάλεια (Ö 11.1) – Ελέγξτε ή αντικαταστήστε το καλώδιο/φις/διακόπτη (Ö 11.1) – Πιέστε το πλήκτρο εκκίνησης (Ö 11.3) – Μη θέτετε τον ηλεκτροκινητήρα σε λειτουργία όταν το µηχάνηµα βρίσκεται σε περιοχή µε ψηλό χόρτο, προσαρµόστε το ύψος κοπής (Ö 8.4) – Αφήστε το µηχάνηµα να κρυώσει (Ö 9.4) – Καθαρίστε το περίβληµα του χλοοκοπτικού (Ö 12.2)

18. Τεχνικά στοιχεία

ME 443.1 /ME443.1 C: Αναγνώριση σειράς 6338 Κινητήρας, τύπος κατασκευής: Ηλεκτροκινητήρα

Κατασκευαστής:Cleva Τύπος:AC Ηλεκτροκινητήρα ς γενικής χρήσης Τάση:230V~ Λήψη ισχύος: 1500 W Συχνότητα:50Hz Ασφάλεια:7A

προστασίας:II Βαθµός προστασίας:IPX4 Κοπτικό εργαλείο: Μπάρα

Πλάτος κοπής:41cm Αριθµός στροφών της διάταξης κοπής: 2900 στροφές/

Κίνηση µαχαιριού:µόνιµη Ροπή σύσφιξης βίδας στερέωσης µαχαιριού:10-15Nm Ø τροχού µπροστά:180mm Ø τροχού πίσω:200mm Χορτοσυλλέκτης:55l Ύψος κοπής:25-75mm ME 443.1: Σύµφωνα µε την Οδηγία 2000/14/EC: Εγγυηµένη στάθµη θορύβου L WAd 96 dB(A) Σύµφωνα µε την Οδηγία 2006/42/EC: Στάθµη ηχοπίεσης στη θέση εργασίας

82 dB(A) Ανασφάλεια K

2 dB(A) Αναφερόµενη χαρακτηριστική τιµή ταλαντώσεων κατά EN 12096: Τιµή µέτρησης a

1,40 m/sec² Αστάθεια K

0,70 m/sec² Μέτρηση κατά EN 20643 Μ/Π/Υ: 138/49/107 cm Βάρος:20kg Βάρος (µόνο για τη Μεγάλη Βρετανία): 21 kg ME 443.1 C: Σύµφωνα µε την Οδηγία 2000/14/EC: Εγγυηµένη στάθµη θορύβου L WAd : 96 dB(A) Σύµφωνα µε την Οδηγία 2006/42/EC: Στάθµη ηχοπίεσης στη θέση εργασίας

82 dB(A) Ανασφάλεια K

2 dB(A) Αναφερόµενη χαρακτηριστική τιµή ταλαντώσεων κατά EN 12096: Τιµή µέτρησης a

1,30 m/sec² Αστάθεια K

0,65 m/sec² ME 443.1 / ME 443.1 C: Μέτρηση κατά EN 20643 Μ/Π/Υ: 138/49/108 cm Βάρος:22kg

19. Εντοπισµός βλαβών

# Αναζητήστε ενδεχοµένως έναν εµπορικό αντιπρόσωπο, η VIKING προτείνει τον εµπορικό αντιπρόσωπο της VIKING. ME 443.1 C:0478 121 9920 C - EL

– Αντικαταστήστε την ασφάλεια στο φις

Συχνή ενεργοποίηση ασφάλειας δικτύου Πιθανή αιτία: – ακατάλληλο καλώδιο ηλεκτρικής

– Υπερφόρτωση δικτύου – Το µηχάνηµα καταπονείται υπερβολικά κατά την κοπή ψηλού ή βρεγµένου

Αντιµετώπιση: – Χρησιµοποιήστε κατάλληλο καλώδιο σύνδεσης (Ö 11.1) – Συνδέστε το µηχάνηµα σε άλλο ηλεκτρικό κύκλωµα – Προσαρµόστε το ύψος και την ταχύτητα κοπής στις υπάρχουσες συνθήκες (Ö 8.4)

Έντονοι κραδασµοί κατά τη διάρκεια λειτουργίας Πιθανή αιτία: – Έχει χαλαρώσει η βίδα του µαχαιριού – Το µαχαίρι δεν είναι ζυγοσταθµισµένο Αντιµετώπιση: – Σφίξτε τη βίδα του µαχαιριού (Ö 12.6) – Τροχίστε (ζυγοσταθµίστε) το µαχαίρι ή αντικαταστήστε το (Ö 12.7)

Προβληµατική κοπή, το χόρτο κιτρινίζει Πιθανή αιτία: – φθαρµένα ή στοµωµένα µαχαίρια

– Η ταχύτητα προώθησης είναι µεγάλη σε σχέση µε το ύψος κοπής Αντιµετώπιση: – Αντικαταστήστε ή τροχίστε το µαχαίρι (Ö 12.7) – Μειώστε την ταχύτητα προώθησης και/ή επιλέξτε το σωστό ύψος κοπής (Ö 8.4)

∆υσκολία στην ενεργοποίηση του ηλεκτροκινητήρα ή µειωµένη απόδοση ηλεκτροκινητήρα. Πιθανή αιτία: – Κοπή ψηλού ή βρεγµένου χόρτου – Το περίβληµα του συγκροτήµατος κοπής έχει βουλώσει Αντιµετώπιση: – Προσαρµόστε το ύψος και την ταχύτητα κοπής στις υπάρχουσες συνθήκες (Ö 8.4) – Καθαρίστε το περίβληµα (πριν τον καθαρισµό τραβήξτε το καλώδιο από τη πρίζα) (Ö 12.2)

Το κανάλι εκτόξευσης έχει βουλώσει Πιθανή αιτία: – Το µαχαίρι έχει φθαρεί – Κοπή ψηλού ή βρεγµένου χόρτου Αντιµετώπιση: – Αντικαταστήστε το µαχαίρι (Ö 12.7) – Προσαρµόστε το ύψος και την ταχύτητα κοπής στις υπάρχουσες συνθήκες (Ö 8.4)

20.1 Βεβαίωση παράδοσης

20.2 Βεβαίωση συντήρησης

Για την εκτέλεση των εργασιών συντήρησης παραδώστε αυτές τις οδηγίες χρήσης στον εµπορικό αντιπρόσωπο VIKING. Αυτός θα επιβεβαιώσει στα προ- τυπωµένα πεδία την εκτέλεση των εργασιών συντήρησης.

20. Πρόγραµµα συντήρησης

Η συντήρηση πραγµατοποιήθηκε
