BRUKSANVISNING ME 443 C VIKING

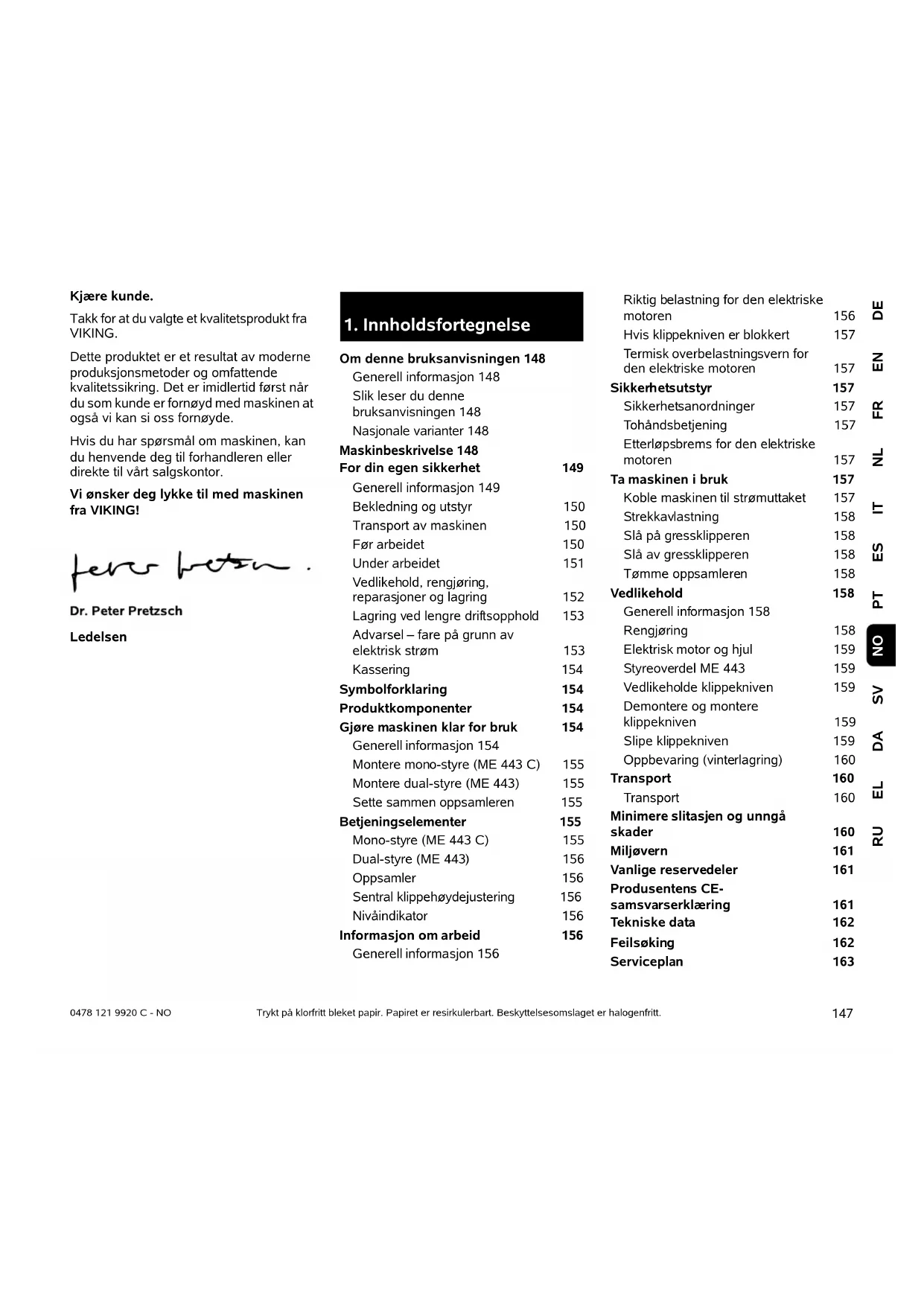

1. Innholdsfortegnelse

Omdennebruksanvisingen148

Generell informasjon 148

Slik leser du donne

bruksanvisingen 148

Nasjonale varianter 148

Maskinbeskrivelse 148

For din egen sikkerhet 149

Generell informasjon 149

Bekledning og utstyr 150

Transport av maskinen 150

Før arbeidet 150

Underarbeitet 151

Vedlikehold, rengjaring,

reparasjoner og lagring 152

Lagring ved lengre driftsopphold 153

Adversel -fare pa grunn av

elektrisk strøm 153

Kassering 154

Symbolforklaring 154

Generell informasjon 154

Montere mono-style (ME 443 C) 155

Montere dual-styre (ME 443) 155

SetteSAMEN opposamleren 155

Betjeningselementer 155

Mono-styre (ME 443 C) 155

Dual-styre (ME 443) 156

Oppsamler 156

Sentral klippehoydejustering 156

Niväindikator 156

Informasjon om arbeid 156

Generell informasjon 156

Riktg belastning for den elektriske

motoren 156

Tommepoppsamleren 158

Vedlikehold

Generell informasjon 158

Rengjoring 158

Demontere og montere

klippekniven 159

Slipe klippekniven 159

Oppbevaring (vinterlagring) 160

Transport 160

Transport 160

Minimere slitasjen og unnga

skader 160

Miljøvern 161

Vanlige reservedeler 161

Produsentens CE-

samsvarserklaring 161

Tekniske data 162

Feilsøking 162

Serviceplan 163

Bekreftelse av overleveringen 163

Servicebekreftelse 163

2. Omijke bruksanvisningen

2.1 Generell informasjon

Denne bruksanvisingen er en original bruksanvising fra produsenten i henhold til EU-direktiv 2006/42/EC.

VIKING arbeider kontinuelerig med Å videreutvikle produktspekteret, og vi mä av den grunn forbeholde oss retten til forandringer ved Produktenes form, teknikk og utstyr. Det kan derfor ikke fremmes krav på grunnlag av informasjon og Bilder i denne brosjyren.

2.2 Slik leser du dette bruksanvisningen

Bilder og tekst beskriver bestemte fremgangsmater.

Alle symbolene som finnes pa maskinen, er forklart i donne bruksanvisningen.

Synsretning:

Synsretning ved bruk av "venstre" og "høyre" i braksanvisningen: Brukeren ståbak maskinen og ser fremover i kjoeretningen.

Kapittelhenvisning:

Merking av tekstavsnittene:

De beskrevne instruksene kan vaere utformet som i eksemplene nedenfor.

Fremgangsmater som krever handling fra brukerens side:

• Løsne skruen (1) med en skrutrekker, og aktiver hendelen (2) ...

Generelle opplistinger:

Bruk av produitet i forbindelse med sportsarrangementer aller andre konkuranser

Tekst med ekstra betydning:

Tekstavsnitt med ekstra betydning er merket med et av symbolene som beskrives nedenfor, sik at disse fremheves spelsielt i bruksanvisingen:

A

Fare!

Fare for uhell og alvorlig personskade. En bestemt handlemate er ndvendig eller ma unngas.

A

Advarsel!

Fare for persorskade. En bestem handlemate hinder mulige aller sannsynlige persorskader.

1

Forsiktig!

Informasjon som hjelper brukeren med a bruke maskinen pa en bedre mæte og unnga feilbruk.

Tekst med bildereferanse:

Illustrasjonene som forklarer bruken av maskinen, finnes helt foran i braupsanvisningen.

Kamerasymbolet knytter Bilder pa illustrrasjonssidene sammen med tilhorende tekst i braksanvisingen.

2.3 Nasjonale varianter

VIKING leverer ladere med forskjellige stoppsler og brytere avhengig av landet deselges i.

Illustrasjonene viser ladere med eurostopsler. Maskiner med andre stopselstyper kobles til pa samme mate.

3. Maskinbeskrivelse

ME 443:

1 Styreoverdel
2 Hurtigstrammer
3 Styreunderdel
4 Motordeksel
5 Forhjul
6 Handtak foran
7 Fabrikasjonsskilt
8 Hus
9 Bakhjul
10 Hendel for klippehoydejustering
11 Handtak bak
12 Oppsamler
13 Nivaindikator (oppsamler)
14 Motorstoppbøyle
15 Innkoblingsknapp
16 Nettilkobling
17 Strekkavlastning

ME 443 C:

18 Styreoverdel
19 Lasearm for styre
20 Styrekonsoll
21 Motordeksel
22 Forhjul
23 Händtak foran
24 Fabrikasjonsskilt
25 Hus
26 Bakhjul
27 Hendel for klippehoydejustering
28 Handtak bak
29 Oppsamler
30 Nivaindikator (oppamler)
31 Motorstoppboyle
32 Nettilkobling
33 Strekkavastning
34 Innkblingsknapp

4. For din egen sikkerhet

4.1 Generell informasjon

Sorg for a fge alle sikkerhetsanvisingene nar du arbeider med maskinen.

För maskinen t as i bruk, ma brauksanvisingen leses noye og i sin helhet. Oppbevar brauksanvisingen pa et trygt

sted for senere bruk.

Disse forholdsreglene er svart viktige for din sikkerhet. Oversikten er imidlertid ikke utfyllende. Bruk alltid sunn fornuft og opptre ansvarlig nár du bruker maskinen.

Husk at det er brukeren som er ansvarlig hvis det oppstar ulykker som involverer andre personer eller andres eiendom.

Som bruker er det viktig at du gjør deg kjent med betjeningeselementene pa ogbruken av maskinen.

Maskinen skal kun brukes av personer som har lest bruksanvisingen og er fortrolige med betjeningen av maskinen. Sorg for a fa en kyndig og practisk opplering forr forste gangs bruk. La forhandleren ell er annen fagkyndig gi deg en innfaring i hvordan maskinen handfteres pa en trygg mate.

Opplaeringen skal særlig ha fokus pa sikkerhet og viktigheten av a vare forsiktig og konsentrt under arbeid med maskinen.

Livsfare pà grunn av kvelning!
Lek med emballasjen medfører
kvelningsfare for barn. Sørg for at
barn/DD leker med emballasjen.

Maskinen, inkludert alt tilleggsutstyr, ma bare lanes aller gis bort til personer som har grunnleggende kunnskap om denen modellen og bruken av den. Bruksanvisingen er en del av maskinen og skal alltid ffolge med.

Denne maskinen skal ikke brukes av barn eller av personer med fysiske, sensoriske ellerpsykiske funksjonshemmingerller som har manglende erfaring og kunnskap, og heller ikke av personer som ikke har satt seg inn i instruksene for bruK.

La aldri barn eller ungdom under 16 Å bruke maskinen.Det kan finnes nasjonale bestemmelse for nedre aldersgrense for bruk av maskinen.

Maskinen skal bare brukes av personer som er opplagte og i god fysisk og psykisk form. Hvis du har helsemessige plager, ma

du spørre legen om arbeid med maskinen er tilrådelig. Maskinen skal ikke brukes etter inntak av alcohol, narkotiske stoffer eller medikamenter som fær til nedssatt reaksjonsevne.

Maskinen er utviklet for privat bruk.

Obs - fare for ulykker!

Maskinen skal bare brukes til gressklipping. AnnenBrukerkke tillatt og kan vare farlig ether fere til skader pa maskinen.
På grunn av faren for personskade skal maskinen ikke brukes til for eksempel følgende:
-klipping av busker og hekker
-klipping av klatreplanter
-klipping av gress pa takbeplantninger og i balkongkasser
- kverning og finkutting av tre- og hekkavfall
- rengjøring av gangveier (oppsamling, blåsing)
- utjevning av bakken
- transport av klippemateriale/gressavfall
pà andre matér enn med oppsamleren

Av sikkerhetsmessige Årsaker er enhver endring på maskinen, med unntak av montering av tilbehör som er godkjent av VIKING, forbudt, og vil före til at garantien opphörer. Kontakt din VIKING forhandler for informasjon om tillatt tilbehör.

Det er ikke tillatt á utføre endringer pa maskinen for á Øke Effekten eller turtallet til den elektriske motoren.

Maskinen skal ikke brukes til á Transportere gjenstander, dyr eller personer (særlig barn).

Ekstra forsiktiget kreves ved bruk pa offentlige anlegg, i parker, pa sportsanlegg, gater og i land- og skogbruik.

Obs! Fare for helsinki pa grunn av vibrasjoner! For stor belastning i form av vibrasjoner kan fore til skader pa nerver og

pà blodsirkulasjonen, spesielt for personer med problemer med blodsirkulasjonen.

Oppske lege hvis det oppstar symptomer som kan ha blitt utlost av vibrasjonsbelastning.

Slike symptomer oppstar hovedsakelig i fingrene, hendene allerhandleddene, og kjennetegnes ved (ufullstendig liste):

• følelsesløshet

• sm er ter

• tap av muskelkraft
• endringer i huffargen
• ubehagelig priking

4.2 Bekledning og utstyr

Bruk alltid solide sko med salere med god gripeevne under arbeidet. Gå aldri barbent erler aler nár du arbeider.

Nár maskinen vedlikeholds,
rengjóres aller transporteres,
skal du ogsa bruke solide
hansker, og langt hár ma

knyttes og holdes vekke (hodetørkle, lue osv.).

Bruk egnede beskyttelsessbriller ved sliping av klippekniven!

Maskinen skal bare brukes av personer med langbukser og

klaer som sitter nert mot kroppen.

Bruk aldri lose klær som kan sette seg fast i bevegelige deler (betjeningshendler), heller aldri smykker, slips og sjal.

4.3 Transport av maskinen

Bruk alltid hansker under arbeidet, sik at du unngar a skade deg pa skarpe kanter og varme deler.

Slä av maskinen, trekk ut stopselet og vent til knivene har stanset för du transporterer maskinen.

Transporter maskinen bare nár den elektriske motoren er avkjølt.

Ta hensyn til maskinens vekt, og brukegnet lasteutstyr (lasterampe,lofteanordninger).

Sikre maskinen og tilhorende deler (f.eks. oppsamler) på lasteflaten med festemidler som er sterke nok og egner seg til oppgaven (stropper, tau osv.).

Unngå kontakt med klippekniven ved løfting og bæring.

Les spesielt informasjonen i kapitlet "Transport." Der oppgis det hvordan maskinen skal Ioftes og bindes fast. ( 13.1)

Følg regionale forskrifter ved transport av maskinen, spesielt med hensyn til lastsikring og transport av gjenstander pa lasteflater.

4.4 Før arbeidet

Sorg for at maskinen bare betjenes av personer som har lest bruksanvisningen.

Overhold de lokale forskrittene for nár pa dognet hageredskaper med forbrenningsmotor erler elektrisk motor kan brukes.

Se over hele omradyet som skal klippes, og fjern steiner, pinner, metalltrader og andregjenstander som kan slynges opp foran maskinen. Det erlett a overse hindringer (f.eks. trestubber og rrotter) i hoyt gress.

Frdu begynner arbeidet med maskinen, bdrdorfer merke alle gjenstander (hindringer) som er skjultigresset, og som icke lar seg fjerne.

Skift ut eventuelle slitte aller defekte deler før du bruker maskinen. Fare- og varselmerkinger som er blitt uleselige, ma skiftes ut. Du fär nye klistremerker og alle andre resedeler hos din VKING forhandler.

Sorg for at maskinen er i driftssikker stand fdr du begyinner a bruke den. Kontroller fhr hver bruk:

• at maskinen er i forskriftsmessig montert stand.
• at klippeverktøyet og den komplette klippeenheten (klippekniv, festeelementer, klippeaggregathus) er i feilfri stand. Det er spesielt viktig Å kontrollere festet, og se etter tegn pa slitasje og skader (hakk eller riper).
• at sikkerhetsanordningene (f.eks. utkastdekselet, huset, styret, motorstoppboylen) er i feilfri stand og fungerer forskriftsmessig.
• at oppssamleren er fullstendig montert og uskadet. Ikke bruk oppssamleren hvis den er skadet.
• at etterløpsbremsen på den elektriske motoren fungerer.

Utfor alle ndvendige arbeider, allerkontakt en forhandler. VIKING anbefaleren VIKING forhandler.

Les informasjonen i kapitlet "Farer forarsaket av elektrisk strm" ( 4.8)

Ikke slå pa den elektriske motoren uten at kniven er forskriftsmessig montert. Fare for overopbehing av den elektriske motoren!

4.5 Under arbeidet

Ikke bruk maskinen när dyr eller personer (spesielt barn) oppholder seg i fareområdet.

Koblings- og sikkerhetsinnretningene som er montert pa maskinen, skal ilke fjernes aller omgås. Ikke fest (f.eks. bind fast) motorstoppbøylen pa styret.

Obs -fare for persorskader! Pass pa at icke hender og foter kan komme i kontakt med roterende deler. Ta aldri kniven

mens den roterer. Ikke sta foran utkastapningen.

Sikkerhetsavstanden mellom styret og maskinen ma alltid overholds. Styret skal alltid vare forskriftsmessig montert, og fär ikke endres pa. Maskinen ma aldri tas i bruk med nedfelt styre.

Ilke fest gjenstander på styret (f.eks. arbeidsklaer). Ikke tvinn skjøteledninger rundt styret.

Arbeid bare i dagclys ellr med god kunstig belysning.

Ilke bruk maskinen ved temperaturer under +5^

Fuktig og glatt underlag gjør at faren for ulykker øker.

Vær forsiktig under arbeidet sik at du ikke glir. Unngå om mulig Å bruke maskinen på faktig underlag.

Ikke start den elektriske motorenuten at utkastkanalen er dekt av utkastdekselet aller oppsamleren.

Unngå hyppige innkoblinger i Iøpet av kort tid (ikke trykk startknappen av og pa unødvendig). Fare for overoppheting av den elektriske motoren!

Klipping i skraninger:

Skräninger skal alltid klippes i tverrgäende retning, aldri pa lungs.

Hvis brukeren mister kontroll over maskinen ved klipping pa langs, kan vedkommenede fa den aktive gressklipperen over seg.

Av sikkerhetsmessige arsaker kal不信 maskinen brukes i skraninger med stigning pa mer enn 25^ (46,6%). Fare for

personskade!

25^ skråning tilsvarer en vertikal stigning
på 46,6 cm ved 100 cm horizontal lenghte.

Bruk:

Obs -fare for persorskader! Pass pa at icke hender og foterkommen i kontakt med

roterende deler. Ikke ta pa
dens den roterer. Ikke sta foran
mingen. Hold den angitte
savstanden mellom styret og
.

Ikke forsok à inspisere kniven mens maskinen arbeider. Ikke forsok à apne utkastdekselet

og/eller ta av oppsamleren mens klippekniven gár. Den roterende kniven kan forarsake persorskader.

Gå langsomt när du bruker gressklipperen –化进程 men du arbeider med klapperen. Ved høy hastighet under arbeidet øker faren for skade ved at du snubler, skhir osv.

Vær oppmerksom pa objektor som eventuelt er skjult i gressrotsonen (vanningsanlegg, paler, vannventiler, fundamenter, strmledninger osv.). Kjør aldri over slike objektor.

Hvis klippeverktoyetller maskinen stoter mothindringerell fremmedlegemer,slar du av den elektriske motoren, kobler fra strmledningen og undersoker maskinen noye.

Vær oppmerksom pa at klippeverktjyet roterer i noen sekunder etter at motoren er slatt av.

Slá av den elektriske motoren

• nár maskinen Transporteres på annet underlag enn gress
• nár maskinen Transporteres til og fra plenarealet som skal klippes
• fər du tar av oppssamleren
• för du stiller inn klippehøyden

Sla av den elektriske motoren, trekk ut stopselet og vent til alt roterende klippeverktoy har

stanset helt

• fər du fjerner blokkeringer ellertilstoppingeriutkastkanalen,
• hvis kniven har kommet borti en gjenstand. Kontroller at klippeenheten化进程 er skadet. Ikkebruik maskinen hvis knivakselen eller aktelsen pa den elektriske motoren er boyd eller skadet.

Fare for persorskader på grunn av defekte deler!
-Fr du undersoker ellre renjormaskinen,ller utforer arbeider pa den (f.eks. justering av klippehoyden, Sammenklapping ell er justering av styret).

-Fr du setter fra deg maskinen, ellnr den skal sta uten tilsyn.
-Fr du Ifter ell er baeer maskinen.
- Før transport.
Hvis du har kommet borti en gjenstand, ellher hvis maskinen vbrerer mer enn vanlig. I slike tilfeller ma du se etter skader pa maskinen og spesielt klippeenheten (kniv, knivaksel og knivfeste), og fa utfort eventuelle ndvendige reparasjoner for du tar i bruk maskinen igjen.

Fare for personskade!

Sterke vibrasjoner er vanligvis tegn pa feil.

Ikke bruk maskinen hvis knivakselen eller klippekniven er skadd eller boyd.

Kontakt en fagperson (VIKING anbefaler VKING forhandleren) for a fa utfort eventuelle ndvendige reparasjoner du icike foler deg kvalifisert til a utfore selv.

Annet utstyr som er koblet til samme strømkrets, kan ved ugunstige nettforhold ødelegges pa grunn av spenningssvingninger narnaskinen startes. Iversett i sa fall egnede tiltak (du kan f.eks. koble til en annihil strømkretsen den for den aktuelle innretningen, eller koble maskinen til en strømkrets med lavere impedans).

4.6 Vedlikehold, rengjoring, reparasjoner og lagring

Slå av maskinen og trekk ut
støpslet før du utfær er arbeider
på maskinen (f.eks. før du

Bruk en trepinne til a lnsne gress som har satt seg fast. Rengjor undersiden av gressklipperen med børste og vann.

Bruk aldri sterke rengjørningsmidler. Disse kan skade plast- og metalldeler og dermed redusere sikkerheten til din VIKING maskin.

For a unnga brannfare er det viktig at omradet rundt kjoeluftapningene mellom dekselet og huset pa den elektriske motoren holdes fritt for brennbart materialesom f.eks.gress, stra,mose,lov og fett.

Vedlikeholdsarbeider:

Bare vedlikeholdsarbeider som er beskrevet i donne braksanvisingen, kan utfores av brukeren. Alle andre arbeider skal utfores av en forhandler.

Kontakt alltid din forhandler hvis du mangler nødvendig informasjon uller hjelpemidler.

VIKING anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utfores hos en VIKING forhandler.

VIKING forhandlnerne fär jevnlig tilbud om opplæring, og de fär regelmessig tilsendt teknik informasjon.

Bruk bare verktoy, tilbehør eller tilleggsutstyr som er godkjent for denne maskinen av VKING eller som

korresponderer i teknik utforelse, ellers kan det oppsta fare for uhell med personskader erler skader pa maskinen. Kontakt forhandleren his du har sporsmal.

Originalt verktoy, tilbehør og originale reservedeler fra VKING har egenskaper som gjør dem optimalt tilpasset maskinen og kravene somBrukeren stiller.Originale VKING reservedeler kjenner man igjen pa VKING reservedelsnumberet,VIKING logoen og eventuelt VKING reservedelssymbolet.Pa sma deler kan ogsa symbolet sta alene.

Sorg for at advarsels- og merknadsklistermerker alltid er rene og lesbare. Bestill nye originale klistremerker hos VIKING forhandleren hvis klistremerker skades aller blir borte. Hvis en component skiftes ut med en ny del, ma du passage pa at de samme klistremerkene settes pa den nye delen.

Bruk tykke arbeidshansker og værsvaert forsiktig nár du arbeider med klippeenheten.

Sorg for at alle muttere, bolter og skruer, spesielt knivskruen, sitter godt, sikat gressklipperen er i driftsmessig sikker stand.

Kontroller—hele maskinen og opposamleren regelmessig med tanke pa slitasje og skader. Dette er spesielt viktig narnaskinen ikke skal brukes pa en stund (f.eks.nar den skal settes bort for vinteren). Skift ut slitte eller skadde deler, sik at maskinen alltid er i driftssikker stand.

Hvis det ble fjernet deler eller beskyttelsessinnretninger i forbindelse med vedlikeholdsarbeidet, ma disse straks settes tilbake på forskriftsmessig vis nár arbeidet er utfør.

Kontroller med javne mellomrom at klippekniven sitter fast og ikke er skadet eller slitt.

4.7 Lagring ved lengre driftsopphold

Avkjol maskinen og oppbevar den i et tort, lukket rom.

Sorg for at maskinen er utilgiengelig for uvedkommenende (f.eks. barn).

Rengjør maskinen grundig nár den ikke skal brukes på lengre tid (f.eks. nár den skal settes bort for vinteren).

4.8 Advarsel -fare pà grunn av elektrisk strøm

Obs! Fare for elektrisk stot!

Strømledning, støpsel, av/pa-bryter og tikkoblingsledning.

Skadede kabler,
koblinger og støpsler erller
tikoblingsledninger som ikke er i overensstemmelse med forskriftene, på ikke brukes. Dette forå unngå fare for elektrisk støt.

Bruk aldri skadede skjøteledninger. Skift ut defekte ledninger med nye, og forsør aldri á reparere skjøteledninger.

Maskinen må ikke brukes med skadede eller slitte ledninger. Kontroller spesielt nettilkoblingsledningen for skade og aldring.

Vedlikeholds- og reparasjonsarbeitid pa strømledningen skal bare utfores av spelzialutdannede fagpersoner.

Fare for elektrisk stot!

Kutteenhetene (knivene) skal不解 berres for maskinen er koblet fra strømnettet.

Tilkoblingsledningene som brukes, skal alltid vaere tilstrekkelig sikret.

Selv om den elektriske motoren er beskyttet mot vannsprut, er det viktig at du ikke bruker maskinen i våte omgivelseer eller narr det

regner.

Bruk bare faktighetsisolerte skjeteledninger for utendorsbruk som er egnet for bruk med maskinen ( 11.1)

Hold kabelen unna kniven nár du klipper.

Ta stopselet ut av stikkontakten uten a dra i tilkoblingsledningen.

Hvis maskinen kobles til et strømaggregat, er det viktig á vare oppmerksom på at den kan skades av strømsvingninger.

Sorg for at maskinen kasseres
forskriftsmessig när den/DDIe longer skal
brukes. Sorg for a gore maskinen
ubrukelig fR kassering. For a unnga
ulykker er det spesielt viktig a fjerne
strmledningen aller-kabelen til den
elektriske motoren.

Klippeverktoyet kan forarsake personskader!

Ilke la maskinen sta uten tilsyn! Dette gjelder selv om maskinen ikke longer er i bruk og skal kasseres. Sorg for a oppbevarne maskinen og klippeverktoyet utilgengelig for barn.

5. Symbolforklaring

Obs! Les bruksanvisningen for brisk.

Fare for personskader! Set til at ingen oppholder segifareomradet.

Fare for personskader! Klippekniven er skarp. Klippekniven fortsetter a gä i noen sekunder etter at motoren er slätt av (motor/ knivbrems). Slå alltid av motoren og trekk ut stopslet før du utforer arbeider pa klippeverktøyet, før vedlikeholds- og rengjøringsarbeider, før du kontrollerer om tikkoblingsledningen er snodd eller skadet, og før du forlater maskinen.

Fare for elektrisk stø! Hold tikkoblingskabelen borte fra klippeverktøyet.

ME 443: Sla pa den elektriske motoren.

ME 443 C: Sla pa den elektriske motoren.

ME 443 C: Sla av den elektriske motoren.

B Oppsamleroderdel 1

C Oppsamlerunderdel 1

D Bolt 2

Bruksanvising 1

ME 443:

E Hurtigstrammer 2
F	Skrue 2
G	Kabelføring 1
H	Ledningsklips 1
I	Styrebeskyttelse 2

ME 443 C:

J Hylse 1

K Skrue 1

L Underlagsskive 2

M Mutter 1

i Produktkomponentene kan variere etter land og type utforelse.

7. Gjore maskinen klar for bruk

7.1 Generell informasjon

Fare for persorskade Les og følg sikkerhetsanvisingene i kapitlet "For din sikkerhet". ( 4.)

• Maskinen skal stä pa et horisontalt, jevt n g fast underlag ved utføring av alle de beskrevne arbeidsoppgavene.

7.2 Montere mono-styre (ME 443 C)

För hylsen (J)inn i hullet (1) pa styret.
- Sett de to underlagsskivene (L) à styrehylsen (1), og pass à at Buen vender innover.
Hold hylsen (J) og underlagsskvene (L), og for dem inn i braketten pa styrekonsollen (2) sammen med styret (1).
- Stikk skruen (K) utenfra og inn gjennom hullene pa styret (1) og styrekonsollen (2). Skru pa mutteren (M) og skruen (K) og trekk til med 20-25 Nm.

Montere strömkabelen:

• Plasser strömkabelen (3) i brakettene (4) på styrekonsollen.

7.3 Montere dual-style (ME 443)

• Stikk skruen (F) gjennom hullet på kabelføringen (G).
• Hold styreoverdelen (2) mot styreunderdelen (1).
  Hekt kabelforgen (G) pa stromkabelen (3), og stikk skruen (F) innenfra og ut gjennom hullene.
• Stikk skruen (F) innenfra og ut gjennom hullene på motsatt side.

• Sett på styrebeskyttelsen (I) og hurtigstrammeren (E) på skruene (F) (ca. en gjenge på skruen skal synes), og fell dem oppover.

• Kontroller at montasjen er riktig: Hurtigstrammerne (E) skal strammes sa kraftig at de ligger tett pa styret, slick at styreoverdelen er godt festet i styreunderdelen. Hvis styret ikke er ordentlich monter eller hurtigstrammerne ikke sitter korrekt, apner du hurtigstrammerne og vir dem inntil de er godt festet.

For a unnga skade pa styretsi isoleringslag skal ledningskipsene bare trykkes pa for hand. Ikke brukverktoy (for eksempel hammer erskrutrekker).

Fest strømkabelen (3) med ledningsklips (H) på styreoverdelen. Pass på at det er en avstand på 25 - 27 cm mellom ledningsklipset og bryterne på styreoverdelen.
- Plasser strømkabelen (3) i festeanordningen (4) på styrekonsollen sik bildet viser.

7.4 SetteSAMEN opposamleren

• Sett oppssamleroverdelen (B) pa 5 oppssamlerunderdelen (C). Pass pa at den plasseres riktig i fordingene.
• Trykk boltene (D) gjennom apningene for disse innenfra.
• Fest oppsmleroverdelen (B) med etlett trykk pa oppsmalerunderdelen.
• Sett på oppssamleren (⇒ 8.3).

8. Betjeningselementer

Etter at du har aktivert lasearmen, kan styreverdelen falle ned i nederste stilling pa grunn av egenvekten.

Ikke ha fingrene mellom styret og styrekonsollen (under lasearmen).

1 Felle ned styret:

Transportstilling (i forbindelse med rengjaring og for a ta mindre plass under transport og oppbevaring):

Trykkned lasearmen (1),og hold dender.
- Fell ned styret (2) forover, og pass pà at strømkabelen ikke skades.

Arbeidsposisjon (skying av maskinen):

• Fell (2) styret bakover og pass pa at det gär i inngrep.

2 Hodyderegulering:

Du kan velge mellom 2 trinnhoyder for mono-styret:

• Trykk ned lasearmen (1), og hold den der.
• Sett styret (2) i ønsket stilling.
• Slipp opp lasearmen (1) og pass pa at styret gar i inngrep.

8.2 Dual-style (ME 443)

Klemfare!

Styreoverdelen kan klappe sama nár hurtiglasene Iosnes. Hold derfor med en hand overst pa styreoverdelen (2) mens du apner hurtiglasene.

Transportstilling (i forbindelse med rengjaring og for a ta minre plass under transport og oppbevaring):

Arbeidsposisjon (skying av maskinen):

• Hold styreoverdelen (2) med en hand, og fell den bakover.
  Lukk hurtigstrammeren (1) ved a sla den opp.

8.3 Oppsamler

Sette pa:

• Apne utkastdekselet (1) og hold det oppe.
• Hekt på oppssamleren (2) ved ä sette festeknastene inn i festene (3) på baksiden av maskinen.
  Lukk utkastdekslet (1).

Ta av:

• Apne utkastdekselet (1) og hold det oppe.
• Left opp oppsmaleren (2) og ta den av bakover.
  Lukk utkastdekslet (1).

8.4 Sentral klippehoydejustering

Du kan velge mellom seksk Forskjellige klippehoyder,fra 25mm til 75~mm

Trinn 1 = laveste klippehøyde

Trinn 6 = h yeste klippehoyde

Justere klippehoyden:

• Hold rundt handtaket (1), trekk opp hendelen (2) og hold den der.
• Still inn ønsket klippehøyde ved Å bevege maskinen opp eller ned. Du kan finne ut den aktuelle klippehøyden ved Å se på merket (4) på klippehøydeindikatoren (3).
• Slipp opp lasearmen (2) og la den gä i ingrep.

8.5 Nivaindikator

Oppsamleren har en niváindikator (1) pá oppssamleroverdelen.

Luftströmmen som oppstär narr klippekniven roterer, og som sørger for fyllingen av oppsamleren, hever niväindikatoren (2):

Oppsamlen fylles med klippematerialie/gressavfall.

Nár opposamleren fylles med gress, reduseres dette luftströmmen, og niváindikatoren senkes (3):

Tøm opposamleren nár den er full (11.5).

9. Informasjon om arbeid

9.1 Generell informasjon

For at klipperesultatet skal bli sa bra som mulig bo r kniven vare skarp, og den bo r derfor slips regelmessig (VIKING - forhandler).

9.2 Riktig belastning for den elektriske motoren

Ilke slå pa gressklipperen nár den star i høyt gress eller nár den er stilt inn pa laveste klippehøyde.

Gressklipperen skal kun belastes sa mye at turtallet til den elektriske motoren ikke synker vesentlig.

Hvis turtallet synker, ma du bruke hoyere klippehoyde og/eller redusere kjorehastigheten.

Slå av den elektriske motoren umiddelbart og ta ut støpslet. Fjern deretter ørsaken til feilen.

9.4 Termisk overbelastningsvern for den elektriske motoren

Hvis den elektriske motoren overbelastes under arbeidet, slas den av automatisk av detinnebygde termiske overbelastningsvernet. Tiltak for a unnga at dette skjer igjen ma gjores.

Årsaker til overbelastning:

• Klipping av for hoyt gress ellr med for lav klippehoyde.
• For hoy fremdriftshastiget.
  -Utilstrekkelig rengjoring av kjoeribbene (sugeslissene).
  -Klippekniven er slov ell slitt.
  -Uegnet ellor for lang tilkoblingsledning -spenningsfall ( 11.1).

Ta i bruk igjen maskinen

Maskinen kan tas i bruk igjen etter en avkjølingstid pa ca. 10 min. (avhengig av omgivelsestemperaturen) ( 11) .

10. Sikkerhetsutstyr

Maskinen har flere anordninger som gjorden sikker Å bruke og beskytter mot feilbruk.

Fare for personskader! Maskinen ma ikke brukes hvis det konstateres feil pa en av sikkerhetsanordningene. Kontakt en forhandler. VIKING anbefaler VIKING forhandleren.

10.1 Sikkerhetsanordninger

Gressklipperen er utstyrt med sikkerhetsanordninger som skal hindre utilsiktet kontakt med klippekniven og klippematerialet/gressavfallet som kastes ut.

Dette innbefatter huset, utkastdekselet, oppsamleren og det forskriftsmessig monterte styret.

Den elektriske motoren kan bare startes nár du holderinne startknappen med den høyre handen og dertil trekker motorstoppbøylen mot styret med den venstre.

10.3 Etterløpsbrems for den elektriske motoren

Nár du slipper opp motorstoppbøylen, stanser klippekniven i løpet av 3 sekunder.

Den integrente etterløpsbremsen i den elektriske motoren reduserer stopptiden på kniven.

11. Ta maskinen i bruk

11.1 Koble maskinen til strømuttaket

Fare for elektrisk stø! Les sikkerhetsanvisingene i kapitlet "For din sikkerhet" ( 4.). Hvis du bruker kabeltrommel, ma du rulle tilkoblingsledningen welt av trommelen, ellers kan den elektriske motstanden fere til redusert ytelse og overoppheting.

Nettspenningen og nettfrekvensen ma stemme overens med opplysningene pa fabrikasjonsplaten aller i kapitet "Tekniske data" ( 18)

Brukeren ma forvisse seg om at maskinen bare drives via et strmnett som oppfyller disse kravene. Kontakt om ndvendig den lokale strmleverandoren for informasjon om systemimpedansen.

11.2 Strekkavlastning

Under arbeitet forbinder strekkavlastningen at

tilkoblingsledningen utilsiktet trekkes ut av kontakten (dette kan skade strømtilkoblingen til maskinen)

Tilkoblingsledningen mä derfor fores gjennom strekkavlastningen.

• Legg tilkoblingsledningen (1) ien lkke, og før denne gjennom apningen (2).
• Hekt lökken inn på kroken (3), og stram til.

11.5 Tømme oppsamleren

Fare for personskade!

Av sikkerhetsmessige hensyn ma du sla av den elektriske motoren fdr du tar av oppsamleren.

Ta av oppsamleren. ( 8.3)
- Åpne oppsmåleren med laseklaffen (1). Vipp opp oppsmaleroderden (2), og hold den oppe. Snu oppsmåleren op-ned, og tøm ut klippematerialet/gressavfallet.

Lukk oppsamleren.
- Hekt på oppasamleren. ( 8.3)

12. Vedlikehold

12.1 Generell informasjon

Fare for personskader!

Les sikkerhetsanvisingene i kapitlet "For din sikkerhet" ( 4)

Foreta Årlig vedlikehold hos forhandleren:

Gressklipperen bør kontrolleres árlig hos en forhandler. VIKING anbefaler VIKING forhandleren.

Ikke start den elektriske motoren i hoyt gress erer med laveste klippehoyde, da dette vil gjore den vanskelig a fa start pa. Overoppheting av maskinen

• Trykk på startknappen (1), og hold deninne. Trykk motorstoppbøylen (2) mot styret, og hold den der.
  Du kan slippe startknappen (1) etter at du har aktivert motorstoppbxylen (2).

• Slipp motorstoppbxylen (1). Den elektriske motoren og klippekniven stanser etter en kort utkoblingstid.

12.2 Rengjaring

Vedlikeholdsintervall: Etter haverbruk

• Maskinen skal kun rengjores med en fuktig klut ell er en børste. Bruk entrepinne for a løsne gress som har satt seg fast. Bruk spelzialrens (f.eks. STIHL spelzialrens) his nodvendig.

• Ikke bruk høytrykksspyler eller vannslange mot maskinen.

Fare for personskade!

Sett gressklipperen pa et fast, vannrett og plant underlag for du visper den opp. Maskinen kan velte nár den star i rengjöringsstilling. Sta alltid ved sider av maskinen. Ikke arbeid foran aller bak gressklipperen.

For a gjore rengjoringsarbeidet enklere anbefaler vi at du stiller inn hoyeste klippetrinn for du setter maskinen i rengjoringsstilling.

Rengjoringsstilling ME 443:

Ta av oppsamleren. ( 8.3)
- Hold styreoverdelen (1) og ápne hurtigstrammeren ved ávippe den ned.
- Legg styreoverdelen (1) bakover.
- Apne utkastdekselet (2) og hold det oppe.
- Løft maskinen foran, og sett den i rengjøringsstillingen som vises på bildet. Kontroller at maskinen stårdig.

Rengjoringsstilling ME 443 C:

Klemfare!

Etter at du har aktivert lasearmen, kan styreoverdelen falle ned i nederste stilling pa grunn av egenvekten. Ikke ha fingrene mellom styret og styrekonsollen (under lasearmen).

Ta av oppsamleren. ( 8.3)
- Apne utkastdekselet (2) og hold det oppe.

• Trykk lasearmen (3) forsiktig nedover med tommelen, og hold den i denen stillingen.
• Ta tak i帽子taket foran, og vipp maskinen langsomt bakover.
  Vipp opp utkastdekselet (2) og kontrollerer at maskinen star stødig.

12.3 Elektrisk motor og hjul

Den elektriske motoren er vedlikeholdsfri.
Hjullagrene er vedlikeholdsfrie.

12.4 Styreoverdel ME 443

Vedlikeholdsinterval: Fforhvrbruk

Styreoverdelen er overtrukket med et isoleringssjkt. Hvis dette sjiktet fär skader, ma styreoverdelen skiftes ut.

12.5 Vedlikeholde klippekniven

Vedlikeholdsinterval: Fforhvrbruk

Vipp opp gresskipperen i rengjringsstilling. ( 12.2)
- Rengjør klippekniven (1), kontroller den for skader (hakk eller riper) og slitasje og skift ut om ndvendig.
- Bruk en skyvelaere (medfølger ikke ved levering) og mal knivtykkelsen på minst 5 steder. Minimumsverdien for knivtykkelse gjelder øgså ved vingene.
- Legg en linjal (2) mot den fremre knivkanten, og mal slitasjen.

Fare for personskade!

En slitt eller skadd klippekniv kan brekke og forarsake alvorlige personskader. FgIg derfor nOye anvisingene for vedlikehold av kniven.

Knivslitasjen varierer avhengig av bruksområdet og -tiden. Hvis maskinen ofte brukes på underlag med mye sand eller på steder der det er tørt, utsettes kniven for større belastning og slites unnormalr raskt.

Slitegrenser:

Avstand A: Ikke slip ned knivene mer enn 15 mm.

Avstand B: Bredden på klippekniven ma vare minst 39 mm.

Avstand C: Knivtykkelsen skal vare minst 2 m m overalt. Kontroller verdiene ved hjelp av et skyvelaere.

Hvis kniven som fulgte med gressklipperen, byttes ut med en multikniv (ekstrautstyr), gjelder andre slitegrenser.

12.6 Demontere og montere klippekniven

For a unnga skader pa knivskruen er det viktig at du skur den Ios/fast ved hjelp av en egnet sekskantnogkkel med nokkelvidde 22 mm (medfolger ikke ved levering). NB!! Kniven er skarp, benytt egnede hansker som beskyttelse

1 Demontering:

• Bruk en stottebukk (1) som mothold for klippekniven (2).
• Skru ut knivskruen (3). Fjern klippekniven (2) og knivskruen (3).

2 Montering:

Fare for personskade! Klippekniven (2) skal bare monteres sik som vist på bildet. Knastene (6) skal peke ned (mot bakken), og de oppoverbøyde knivbladene skal peke opp (mot maskinen).

Trekk til knivskruen med 10-15 Nm for a sikre at klippeverktoyet blir godt festet. Sikre i tillegg knivskruen (3) med Loctite 243.

Skift ut knivskruen (3) hver gang du skifter kniv.

• Rengjør anleggsflaten til knivhylsen.
• Sett klippekniven (2) på knivhylsen slick at de oppoverbvoye vingene vender opp. Plasser festeknastene (4) i boringene (sylinderdiameterne) (5).
• Bruk en stottebukk (1) som mothold for klippekniven (2).
• Skruinnknivskruen (3),ogtrekktilmed et dreiemomentp10-15Nm.

Fare for personskade! Kontroller at kniven ici er skadet fcr den monteres igjen. Skift ut kniven hvis den har synlige hakk ellr riper.Eller om kniveggene er slipt ned mer enn 15 mm eller knivtykkelsen er under 2 mm pa ett ellr flere steder ( 12.5)

VIKING anbefaler at du kontakter fagfolk for a fsi slipt klippekniven. Hvis kniven slips feil (feil vinkel, ubalanse osv.), pavirkes funksjonen til maskinen og vil sikt gi skader pa maskinen.

Slipeveiledning:

• Demoner klippekniven (⇒ 12.6).
• Avkjol klippekniven under sliping, f.eks. med vann. Unnga at kniven blir bla, da dette reduserer holdbarheten.
• Slip kniven jevnt for a unnga vibrasjoner som skyldes ubalanse.
  Ha en slipevinkel pa 30^
  Fjern eventuelle grader på skjaerekanten etter avsluttet sliping ved hjelp av et fint slopepapir.

12.8 Oppbevaring (vinterlagring)

Oppbevar maskinen i et tort, lukket rom med lite stov. Sorg for a oppbevar maskinen utilgengelig for barn.

Gressklipperen skal vaere i driftssikker stand nar den settes bort for lagring. Fell ned styret om ndvendig.

Se til at alle muttere, bolter og skruer er strammet godt, skift ut farehenvisninger og advarsler pa maskinen som har blitt uleselige, og kontroller hele maskinen for slitasje og skader. Skift ut slitte eller skadede deler.

Sorg for a fà utbedret eventuelle feil før maskinen settes bort for lengre tid.

Husk følgende hvis gressklipperen skal settes bort i lengre tid (vinter):

• Rengjør alle maskinens deler grundig.
  Smor alle bevegelige deler godt med olje ell er fett.

13. Transport

13.1 Transport

Fare for personskade!

Les grundig gjennom kapitlet "Ferdin sikkerhet" for du transporterer maskinen. ( 4.)

Bruk alltid egnet verneutstyr (vernesko, solide hansker) under transporten.

Trekk ut strmledningen for du Ioffer ellr transporterer maskinen.

Av sikkerhetsmessige grunner anbefaler VKING at maskinen Ioftes/baeres av to personer.

Ta hensyn til vekten som er angitt i kapitlet "Tekniske data" nár du skal olfte maskinen.

Bare maskinen:

To personer: Loft maskinen etter handetak foran (1) og styret (3). Hold god avstand til klippekniven, pass saerlig pa foter og bein.
- En person: När du skal lofte eller bäre maskinen, holder du en hand rundt midten av transporthandtaket oppe (2), og den andere handen rundt transporthandtaket nede (1).

14. Minimere slitasjen og unngå skader

Gressklipper, handstyrt og elektrisk drevet (ME)

VIKING frasier seg ethvert ansvar for materielle skader og personskader som skyldes at bruksanvisingen ikke er fulgt (spesielt med hensyn til sikkerhet,

betjening og vedlikehold) eller at det er brukt ikke-godkjente pabyggings-ller resedeler.

Følg disse henvisningene for a unnga skader aller unnormal slitasje pa VIKING maskinen:

1. Slitedeler

Enkelte av componentene på VIKING maskinen utsettes for normal slitasje ogsa när maskinen brukes i henhold til bestemmelsene. Disse componentene mskiftes ut i tide, avhengig av hvordan og hvor mye maskinen brukes.

Det innbeffter blant annet:

• Knive r

2. Folg informasjonen i denen bruksanvisingen.

Bruk, vedlikehold og lagring av VKING maskinen ma skje i henhold til informasjonen i donne bruksanvisingen. Brukeren selv er ansvarlig for alle skader som oppstar fordi sikkerhets-, braks- og vedlikeholdsforskriftene ikke er fulgt.

Dette gelder spesielt for:

• Ikke tilstrekkelig dimensjonert ledning (diameter).

• Feil elektrisk tilkobling (spenning).

• Endringer på produit som ikke er godkjent av VKING.

• Bruk av verktøy eller tilbehør som ikke er tillatt eller egnet for maskinen, eller som har tatsäch kvalitet.
• Ikke forskriftsmessig bruk avproduktet.
• Bruk ved sportsarrangemente aller andre konkurranser.
• Skader som følge av at produit er brukt med defekte komponenter.

3. Vedlikeholdsarbeider

Alle arbeider som er nevnt under "Vedlikehold", ma utfores regelmessig.

Hvis brukeren ikke kan utføre disse vedlikeholdsarbeidene selv, skal han eller hun ta kontakt med en forhandler.

VIKING anbefaler at alt vedlikeholdsarbeid og alle reparasjoner bare utfores hos VIKING forhandlere.

VIKING forhandlnerne fär jevnlig tilbud om opplæring, og de fär regelmessig tilsendt tekniisk informasjon.

Hvis disse arbeidene forsommnes, kan det oppsta skader somBrukeren er ansvarlig for.

Slike skader er blant annet:

• Skader på den elektriske motoren som er forårsaket av mangelfull rengjöring av kjøleribbene (sugeslissene).
  Rustskader og andre skader som oppstar som fge av uegnet lagringssted.

• Skader på maskinen grunnet bruk av reservationeder medarilyk kvalitet.

• Skader som skyldes at vedlikehold ikke er utfør irett tid aller utilstrekkelig vedlikehold, hhv. skader som skyldes vedlikeholds- ellre reparasjonsarbeider som ikke er utførhos forhandlere.

15. Miljøvern

Emballasjen, maskinen og tilbehoret er produsert av gjenvinnbare materialer og ma kasseres i samsvar med dette.

Atskilt, miljøvennlig kassering av materialrester bidrar til økt gjenbruk av verdistoffer. Maskinen br derfor leveres til gjenvinning etter at maskinens normale levetid er nadd. Nar maskinen skal kasseres, finner du informasjonen om dette i kapitlet "Kassering". (⇒ 4.9)

Kontakt nærmesto resirkuleringsstasjon aller forhandleren for informasjon om hvordan avfallsproduktene skal handteres.

16. Vanlige reserveder

Klippekniv

63387020100

Knivskrue

63107602800

Festeelementene til kniven (f.eks. knivskruen) ma skiftes ut hver gang kniven skiftes ut ell monteres pa nytt. Reservedeler fores av VKING forhandlnere.

17. Produsentens CE-samsvarserklaering

VIKING GmbH

Gressklipper, handstyrt og elektrisk drevet (ME)

Merke:VIKING

Type: ME 443.1

ME 443.1 C

Produktene er utviklet og produsert i overensstemmelse med følgende standarder:

EN 60335-1, EN 60335-2-77

Metode som er benyttet for a bedomme overensstemmelsen:

Vedlegg VIII (2000/14/EC)

Navn og adresse til medvirkende oppnevnt instans:

Utforming og oppbevaring av tekisk dokumentasjon:

Johann Weiglhofer

VIKING GmbH

Produksjonsåret og serienummeret er oppgitt pa maskinens fabrikasjonsplate.

Malt lydeffektniva:

94,0 dB (A)

Garantert lydeffektniva:

96 dB (A)

Langkampfen,

2015-01-02 (AAA-MM-DD)

VIKING GmbH

Weighlofer

Leder for forsknig og produktutvikling

18. Tekniske data

ME 443.1 / ME 443.1 C:

Beskyttelsestype: IPX4

Klippevinrtning: Knivbjelke

Klippebredde: 41 cm

Turtall for

klippeinnretningen: 2900 o/min

Drift, knivbjelke: Permanent

Tiltrekkingsmoment

for knivskrue: 10-15 Nm

Hjul-Ø foran: 180 mm

Hjul-Øbak: 200 mm

ME 443.1 / ME 443.1 C:

Oppsamler: 551

Klippehoyde: 25-75 mm

ME 443.1:

I henhold til direktiv 2000/14/EC:

Garantert lydeffekt

nivà LwAd 96 dB (A)

I henhold til direktiv 2006/42/EC:

Lydtrykkniva pa

arbeitedsplassen L_pA 82 dB (A)

Usikkerhet KpA 2 dB(A)

Angitt vibrasjonskarakteristikk iht.

EN 12096:

Malt verdi a_hw 1,40 m/sek2

Usikkerhet Khw 0,70 m/sek2

Måling i henhold til EN 20643

L/B/H: 138/49/107 cm

Vekt: 20 kg

Vekt (bare for

Angitt vibrasjonskarakteristikk iht. EN 12096:

Malt verdi a_hw 1,30 m/sek2

Usikkerhet Khw 0,65 m/sek2

Måling i henhold til EN 20643

L/B/H:138/49/108 cm

Vekt: 22 kg

19. Feilsøking

Kontakt eventuelt en forhandler.
VIKING anbefaler VIKING
forhandleren.

Feil/problem:

Den elektriske motoren starter/DD

Muligarsak:

• Ingen nettpenning

-Tilkoblingskabelen/stpselet, stpselkoblingen ell bryteren er defekt

• Startnappen er/DD trykt inn

• Den elektriske motoren er overbelastet på grunn av for høyt eller vätt gress

• Ikke start den elektriske motoren i høyt gress, og pass pa a justere klippehøyden (⇒ 8.4)

-La maskinen avkjoles ( 9.4)

Rengjør klipperhuset ( 12.2)

• Bytt sikringen i stopselet (空)

Feil/problem:

Nettsikringen utloses ofte

Muligarsak:

-Overbelastning av nettet

-Overbelastning av maskinen pa grunn av for hoyt eller for fuktig gress

Tiltak:

• Bruk egnet tilkoblingsledning (11.1)
  Koble maskinen til en annen strømkrets
  -Tilpass klippehoyden og-hastigheten etter klippeforholdene ( 8.4)

Feil/problem:

Sterke vibrasjoner under bruk

Mulig arsak:

Ujevnt klippersresultat, gressplenen blir gul

Mulig Årsak:

Den elektriske motoren er vanskelig a starte, aller Effekten avatar

Muligarsk:

Gresset som klippes, er for hoyt ellr for fuktig
-Klipperhuset er tilstoppet

Tiltak:

-Tilpass klippehoyden og-hastigheten etter klippeforholdene ( 8.4)

Rengjor klappehuset (trekk ut stopslet for renngjoring) ( 12.2)

Feil/problem:

Utkastkanalen er tilstoppet

Muligarsk:

-Klippekniven er slitt
-Klipping av for hoyt eller for fuktig gress

Tiltak:

• Skift ut klippekniven (⇒ 12.7)
  -Tilpass klippehoyden og-hastigheten etter klippeforholdene ( 8.4)

20. Serviceplan

20.1 Bekreftelse av overleveringen

20.2 Servicebekreftelse

Gi donne braksanvisingen til 19
VIKING fagforhandleren nár du fár
utfør vedlikeholdsarbeider.
Forhandleren bekrefter det utførte
arbeitedet ved a fylle ut de angitte feltene.

Service utfort den

Dato for neste service

Bästa kund!

Ta maskinen i bruk 175

2.2 Beskrivning av bruksanvisingen

Risk for personskador! Hall tredjeperson borta fran det farliga omradet.

ME 443 C: Stang av elmotorn.

Stäng av elmotorn av sakerhetsskal innan grasuppsamlaren tas bort.

Du onskes held og lykke med din VIKING maskine.

Dr. Peter Pretzsch

Adm. direktør

1. Indholdsfortegnelse

Vedligeholdelse, rengoring,
reparation og opbevaring 188

Graesopsamlingskurv 192

Central klippehjdeindstilling 192

Niveaumaler 192

Billeder og tekst beskriver saerlige betjeningstrin.

Giv aldrig børn ellerunge under 16 ar lov til at benytte maskinen.Aldersgrensen for brugere kan variere fra land til land.

Bær handsker og egnede beskyttelsessbriller under knivens silning!

Maskinen m' betjenes, nar

Undga at berore kniven, nar plaeneklipperen Ioftes og bares.

Sluk for el-motoren, trak stikket ud og kontroller, at klippeværktoget er helt standset,

8.3 Graesopsamlingskurv

Pahægtning:

Arsager til overbelastning:

Netspaending og netfrekvens skal stemme overens med angivelserne pa typeskiltet og angivelserne i kapitlet "Tekniske data" ( 18.)

11.5 Tøm graesopsamlingskurv

12.3 El-motor og hjul

12.6 Afmonter og monter kniven

Plaeneklipper, handbetjent og strømdrevet (ME)

Fabrikat: VIKING

Type: ME 443.1

ME443.1C

Serienummer 6338

Hjul-0bagtil: 200 mm

Graesopsamlings

kurv: 551

Klippehjde: 25 - 75 mm

ME 443.1:

I henhold til direktiv 2000/14/EC:

Garanteret lydeffekt

niveau L_WAd 96 dB(A)

I henhold til direktiv 2006/42/EC:

Stojniveau pa

arbejdspladsen L_pA 82 dB(A)

Usikkerhed K_pA 2 dB(A)

ME 443.1:

Anfört vibrationskarakteristik iht.

EN 12096:

Malt vardi ahw 1,40 m/sek2

20.2 Servicebekraeftelse
