MANUAL DE UTILIZARE ME 339 C VIKING

Stimată clientă, stimate client,

Vă multumim pentru că v-ați decis pentru un produs de calitate al firmei VIKING.

Acest produs a fost realizat pe baza celor mai moderne tehnologii de fabricație și a unor măsuri cuprinzătoare de asigurare a calității, deoarece scopul nostru este atins doar dacă sunteți mulțumiți de aparatul dvs.

Dacă aveți întrebări referitoare la acest aparat, vă rugăm să vă adresați distribuitorului dvs. sau direct societății noastre de distribuție.

Vă dorește să utilizati cu plăcere aparatul dvs. VIKING,

Dr. Peter Pretzsch

Conducerea executivă

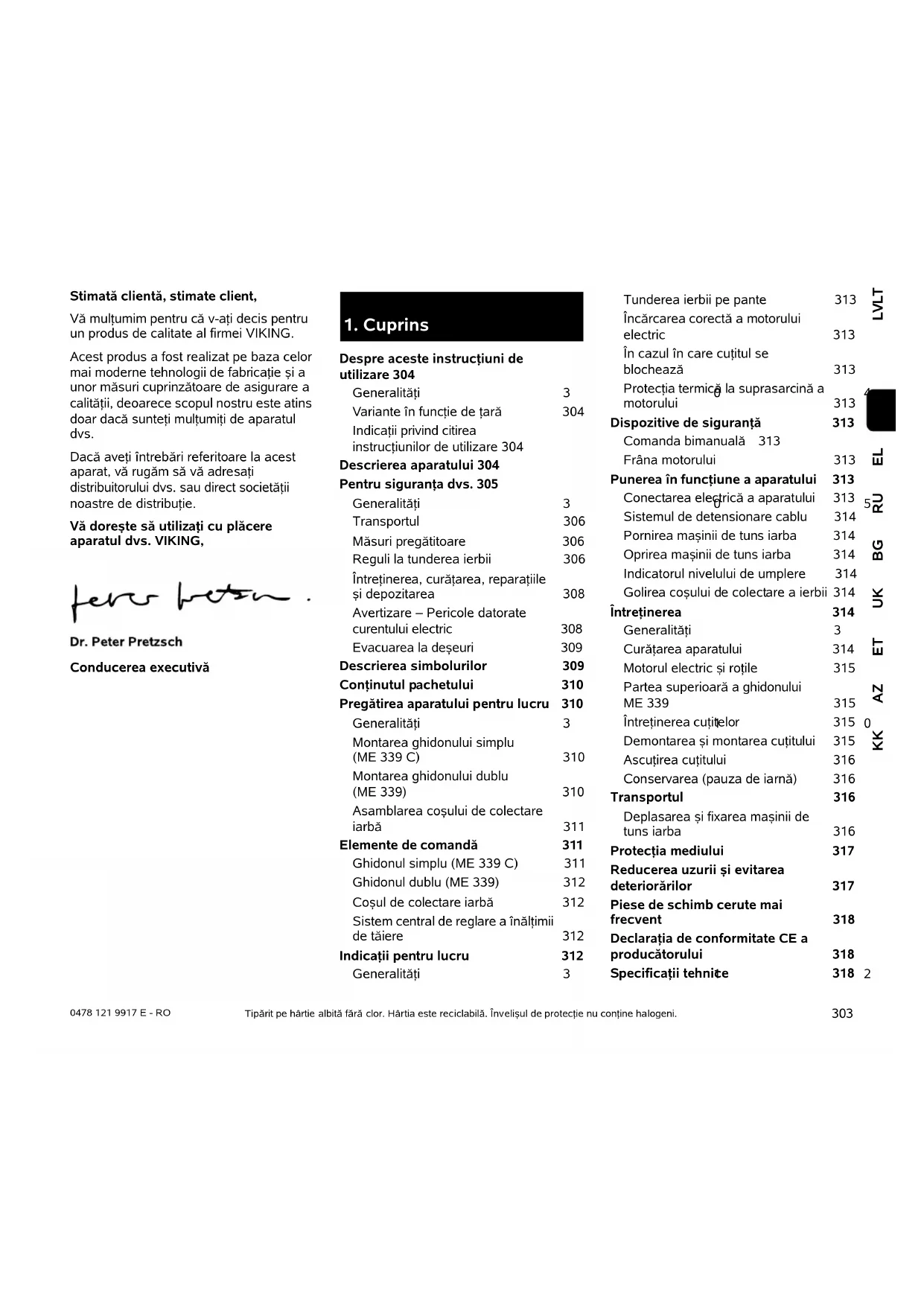

1. Cuprins

Despre aceste instrucțiuni de utilizare 304

Generalități 3 Variante în funcție de țară 304 Indicații privind citirea instrucțiunilor de utilizare 304

Descrierea aparatului 304

Pentru siguranța dvs. 305

Generalități 3 Transportul 306 Măsuri pregătitoare 306 Reguli la tunderea ierbii 306 Întreținerea, curățarea, reparațiile și depozitarea 308 Avertizare – Pericole datorate curentului electric 308 Evacuarea la deșeuri 309

Descrierea simbolurilor 309

Continutul pachetului 310

Pregătirea aparatului pentru lucru 310 Generalități 3 Montarea ghidonului simplu (ME 339 C) 310 Montarea ghidonului dublu (ME 339) 310 Asamblarea coșului de colectare iarbă 311

Elemente de comandă 311 Ghidonul simplu (ME 339 C) 311 Ghidonul dublu (ME 339) 312 Coşul de colectare iarbă 312 Sistem central de reglare a înălțimii de tăiere 312 Indicații pentru lucru 312 Generalități 3

Tunderea ierbii pe pante 313 Încărcarea corectă a motorului electric 313 În cazul în care cuțitul se blochează 313 Protectia termică la suprasarcină a motorului 313

Dispositive de siguranță 313 Comanda bimanuală 313 Frâna motorului 313

Punerea în funcțiune a aparatului 313 Conectarea electrică a aparatului 313 Sistemul de detensionare cablu 314 Pornirea mașinii de tuns iarba 314 Oprirea mașinii de tuns iarba 314 Indicatorul nivelului de umplere 314 Golirea coșului de colectare a ierbii 314

Întreținerea 314 Generalități 3 Curățarea aparatului 314 Motorul electric și roțile 315 Partea superioară a ghidonului ME 339 315 Întreținerea cuțitelor 315 Demontarea și montarea cuțitului 315 Ascuțirea cuțitului 316 Conservarea (pauza de iarnă) 316

Transportul 316 Deplasarea și fixarea mașinii de tuns iarba 316 Protectția mediului 317 Reducerea uzurii și evitarea deteriorărilor 317 Piese de schimb cerute mai frecvent 318 Declarația de conformitate CE a producătorului 318 Specificații tehnite 318

Identificarea cauzelor defectiunilor 319 Planul de întreținere 320

Confirmare de predare 320

Confirmare de service 320

2. Despre aceste instructiuni de utilizare

2.1 Generalități

Aceste instrucțiuni de utilizare reprezintă instrucțiuni de exploatare originale ale producătorului în sensul directivei UE 2006/42/EC.

Firma VIKING lucrează permanent la dezvoltarea gamei sale de produse; de aceea ne rezervăm dreptul de a efectua modificări ale setului de livrare sub aspectul formei, al tehnologiei sau al dotărilor.

Din acest motiv, nu se pot solicita daune sau alte pretenții pe baza datelor și figurilor din această broșură.

2.2 Variante în funcție de țară

VIKING livrează aparatele cu ștechere și comutatoare diferite, în funcție de țara de destinație.

În figuri sunt reprezentate aparate cu ștechere Euro; racordul la rețea al aparatelor cu alte tipuri de ștechere se face în același mod.

2.3 Indicații privind citirea instrucțiunilor de utilizare

Imaginile și textele descriu anumite operații.

Toate simbolurile aplicate pe aparat sunt explicate în aceste instrucțiuni de utilizare.

Direcția în care se privește:

Direcția privirii în timpul utilizării - „stânga” și „dreapta” în instrucțiunile de utilizare: utilizatorul se află în spatele aparatului și privește înainte, în direcția de deplasare.

Trimiteri la capitole:

Cu ajutorul unei săgeți se face trimitere la capitole și subcapitole pentru mai multe detalii. Exemplul următor face trimitere la un capitol: (⇔ 2.1)

Marcarea pasajelor de text:

Instrucțiunile descrise pot fi marcate în următoarele moduri.

Operatii care necesită intervenția utilizatorului:

- Se deşurubează şurubul (1) cu o şurubelniţă, se acționează maneta (2) ...

Enumerări de ordin general:

- Utilizarea produsului la manifestări sportive sau concursuri

Texte cu semnificatie suplimentară:

Pentru a le evidenția suplimentar în instrucțiunile de utilizare, pasajele de text cu semnificație suplimentară sunt marcate cu unul dintre simbolurile descrise în continuare.

Pericol!

Pericol de accidentare sau rănire gravă a persoanelor. Trebuie adoptat sau trebuie evitat un anumit comportament.

Avertizare!

Pericol de rănire a persoanelor. Printr-un anumit comportament se previn răniri posibile sau probabile.

Atentie!

Răniri ușoare sau daune materiale pot fi prevenite printr-un anumit comportament.

Indicatie

Informații pentru o mai bună folosire a aparatului și pentru prevenirea posibilelor greșeli de utilizare.

Texte cu trimitere la figuri:

Figurile care explică utilizarea aparatului le găsiți la începutul instrucțiunilor de utilizare.

Simbolul cameră foto servește la asocierea figurilor de pe paginile cu figuri cu pasajele de text corespunzătoare din instrucțiunile de utilizare.

3. Descrierea aparatului

1 Parte superioară ghidon
2 Parte inferioară ghidon
3 Carcasă
4 Capotă motor
5 Roată spate
6 Roată față
7 Coş de colectare iarbă
8 Mâner superior pentru transport
9 Mâner inferior pentru transport

10 Clapetă de evacuare
11 Mâner rotativ
12 Manetă de strângere rapidă
13 Manetă de oprire motor
14 Manetă sistem de reglaj înălțime
15 Sistem de detensionare cablu
16 Racord de rețea
17 Buton de pornire
18 Etichetă produs

4. Pentru siguranța dvs.

4.1 Generalități

În timpul lucrului cu mașina de tuns iarba se vor respecta neapărat următoarele instructiuni de prevenire a accidentelor.

Înainte de prima punere în funcțiune, se vor citi complet și cu atenție instrucțiunile de utilizare și se vor păstra într-un loc sigur, consultare ulterioară.

Familiarizați-vă cu elementele de reglaj și cu utilizarea aparatului.

Înainte de prima utilizare, trebuie efectuat un instructaj de către vânzător sau altă persoană instruită.

După consumul de alcool, de medicamente care diminuează capacitatea de reacție, sau după consumul de droguri, nu este permis lucrul cu mașina de tuns iarba.

Nu tundeți niciodată iarba dacă în apropiere sunt persoane, în special copii, sau animale.

Aveți în vedere că în cazul accidentării unor persoane sau al deteriorării bunurilor acestora, utilizatorul este cel responsabil.

Aparatul poate fi transmis (împrumutat) numai unor persoane care sunt familiarizate în principiu cu acest model și cu utilizarea lui. Împrumutați aparatul numai împreună cu instrucțiunile de utilizare.

Atentie – pericol de accidentare!

Maşina de tuns iarba este destinată pentru utilizare privată și numai pentru tunderea ierbii; o altă utilizare nu este permisă și poate fi periculoasă sau poate produce deteriorări ale aparatului.

Datorită pericolului de accidentare a utilizatorului, mașina de tuns iarba nu trebuie folosită, de exemplu, pentru următoarele lucrări (enumerare incompletă):

– pentru tunderea tufelor, a gardurilor vii și a arbuștilor,
– pentru tăierea plantelor agățătoare,
– pentru îngrijirea gazonului de pe acoperişuri și din jardinierele balcoanelor,
– pentru curățarea drumurilor de acces (aspirare, suflare, îndepărtare a zăpezii),
- pentru tocarea și mărunțirea resturilor de la arbori și garduri vii,
- pentru nivelarea ridicăturilor de pământ, cum ar fi, de exemplu, mușuroaiele de cârtiță,
– pentru transportul materialului cosit în afara coşului de colectare a ierbii prevăzut în acest scop.

Atentie – pericol de accidentare!

Pot fi utilizate numai accesorii livrate de VIKING sau aprobate în mod expres de

această firmă pentru montare pe acest aparat. De asemenea, nu trebuie efectuate nici un fel de modificări asupra aparatului.

La utilizarea în spații publice, parcuri, terenuri de sport, pe drumuri și în întreprinderi agricole și forestiere, sunt necesare măsuri sporite de precauție.

Atenție! Periclitarea sănătății datorită vibrațiilor!

Solicitarea excesivă prin vibrații poate duce la afectarea

sistemului nervos și circulator, în special la persoanele cu probleme circulatorii. Consultați medicul în cazul apariției unor simptome care ar putea fi declanșate de solicitarea prin vibrații. Astfel de simptome, care apar mai ales la nivelul degetelor, mâinilor și articulațiilor mâinilor, pot fi, de exemplu (fără ca enumerarea să fie limitativă):

• a m o r teală,
• d u r e r i,
  – slăbiciune musculară,
• s c h i m b ări ale culorii pielii,
• furnicături neplăcute.

Nu este permisă utilizarea aparatului de către copii, persoane cu capacități corporale, senzoriale sau spirituale limitate sau cu experiență și cunoștințe insuficiente sau de către persoane care nu cunosc instrucțiunile.

Nu permiteți niciodată copiilor sau tinerilor sub 16 ani să folosească aparatul.Reglementările locale pot stabili vârsta minimă a utilizatorului.

Pericol de moarte prin asfixiere! Pericol de asfixiere pentru copii dacă se joacă cu materialul de ambalare. Materialul de ambalare nu se va ține în niciun caz la îndemâna copiilor.

4.2 Transportul

Lucrați numai cu mănuși pentru a evita rănirea la atingerea pieselor ascuțite ale aparatului.

Înainte de transport, opriți aparatul, scoateți cablul de rețea din priză și așteptați oprirea cuțitului.

La ridicarea aparatului, aveți în vedere indicațiile din capitolul „Transportul“ (⇒ 13.).

Aveți în vedere greutatea aparatului și, dacă este necesar, folosiți sisteme auxiliare de încărcare (rampe de încărcare, dispositive de ridicare).

În cursul operațiilor de ridicare și transport se va evita contactul cu cuțitul.

Aparatul se va transporta numai cu motorul rece.

Pe suprafața de încărcare, aparatul și componentele sale transportate împreună cu acesta (de exemplu coșul de colectare iarbă) se vor asigura cu elemente de fixare dimensionate corespunzător (chingi, cabluri etc.).

La transportul aparatului, aveți în vedere prevederile legale din zonă, în special cele referitoare la asigurarea încărcăturii și la transportul obiectelor pe suprafețe de încărcare.

4.3 Măsuri pregătitoare

Persoanele care nu cunosc instructiunile de utilizare nu au voie să folosească aparatul.

Respectați reglementările locale referitoare la orele de utilizare a aparatelor de grădină acționate cu motor.

În timpul tunderii se va purta întotdeauna încăltăminte

rezistentă și pantaloni lungi. Nu tundeți iarba descălțat sau încălțat cu sandale.

Verificați întreaga zonă în care se va utiliza aparatul și îndepărtați toate pietrele mari, bețele, sărmele, oasele și toate celelalte corpuri străine ce ar putea fi aruncate în sus de aparat.

Înainte de utilizare se va verifica vizual dacă scula de tăiere, şuruburile de fixare, tabla de protecție și întreaga unitate de tăiere se află într-o stare perfectă de funcționare, se va acorda atenție deosebită așezării sigure, deteriorărilor precum și uzurii (⇒ 12.5).

Înlocuiți înainte de utilizare componentele deteriorate sau uzate. Etichetele referitoare la pericole și la avertizări de pe aparat care sunt deteriorate sau care au devenit ilizibile vor fi înlocuite.

Distribuitorul dumneavoastră VIKING vă pune la dispoziție etichete autocolante de schimb.

Nu porniți niciodată motorul fără cuțit montat corespunzător. Pericol de supraîncălzire a motorului!

Nu folosiți niciodată mașina de tuns iarba cu dispositive de protecție deteriorate, fără frână motor în funcțiune sau fără

dispositive de protectie montate, de exemplu fără clapetă de evacuare sau fără cos de colectare iarbă.

Din motive de siguranță, utilizați un coș de colectare a ierbii nedeteriorat.

Dispozitivele de comandă montate pe aparat nu trebuie să fie demontate sau dezactivate, (de exemplu prin legarea manetei de oprire a motorului de ghidon).

Aveți în vedere indicațiile din capitolul „Avertizare – Pericole datorate curentului electric“ ( 4.6).

4.4 Reguli la tunderea ierbii

Păstrați o distanță corespunzătoare, în special față de copii și animale. Luați măsuri pentru a exclude posibilitatea periclitării altor persoane.

Nu tundeți iarba la temperaturi ambiante sub +5°C.

Nu tundeți iarbă umedă și nu tundeți niciodată în timp ce plouă. Când iarba este umedă, crește pericolul de accidentare (stabilitate redusă a utilizatorului).

Tundeți iarba numai la lumină naturală sau la o lumină artificială corespunzătoare.

Pentru pornirea aparatului, așezați-l pe o suprafață plană. La pornirea motorului, aparatul nu trebuie răsturnat.

Porniți motorul cu atenție; respectați indicațiile din capitolul „Punerea în funcțiune a aparatului” (⇒ 11.). Păstrați o distanță suficientă între picioarele dvs. și scula de tăiere.

Conduceți aparatul numai la pas – nu alergați niciodată în timp ce lucrați cu aparatul. Prin conducerea aparatului la

viteză mai mare, crește pericolul de accidentare prin împiedicare, alunecare etc.

Opriti motorul

– când aparatul trebuie înclinat la transportul pe alte suprafețe decât cele acoperite cu iarbă,
– când aparatul trebuie adus pe suprafața de cosire și apoi trebuie retras din nou,
- înainte de a scoate coşul de colectare a ierbii.

Asigurați-vă o poziție sigură pe pante. Evitați folosirea aparatului pe pante exagerat de încinate pentru a evita riscul pierderii controlului asupra aparatului.

Fiți foarte atenți când schimbați direcția de mers pe pante pentru a nu pierde controlul asupra aparatului.

Tundeți iarba pe pante numai în direcție transversală, niciodată în susul sau în josul pantei pentru ca, în caz de pierdere a controlului asupra aparatului, aparatul cu motorul în funcțiune să nu se răstoarne peste dvs.

Atentie – pericol de împiedicare!

Fiți deosebit de precauți la deplasarea înapoi și la tragerea mașinii de tuns iarba.

Fiți deosebit de prudenti când întoarceți aparatul sau când îl trageți spre dumneavoastră.

Din motive de siguranță, aparatul nu trebuie folosit pe pante cu înclinația mai mare de 25° (46,6 %).

Pericol de accidentare!

O pantă de 25° corespunde unei creșteri pe verticală de 46,6 cm la o lungime orizontală de 100 cm.

max. 25° 100 46,6

STOP

Aveți în vedere că sculele de lucru continuă să se rotească timp de câteva secunde până la oprirea completă.

Nu încercați să verificați cuțitul în timp ce mașina de tuns iarba este în funcțiune. Nu deschideți

niciodată clapeta de evacuare și/sau nu scoateți niciodată coșul de colectare a ierbii, atâta timp cât cuțitul se rotește. Cuțitul aflat în mișcare de rotație poate cauza răniri.

Nu fixați niciodată obiecte pe ghidon (de exemplu îmbrăcăminte de lucru). Cablurile prelungitoare nu trebuie înfășurate în jurul ghidonului.

Verificați în mod regulat cuțitul în ceea ce privește poziția sigură și eventuale deteriorări sau uzuri ( 12.5).

Atenție – pericol de accidentare!

Nu vă plasați niciodată mâinile sau picioarele lângă sau sub

părțile rotative. Nu atingeți niciodată cuțitul în mișcare. Nu stați în fața deschiderii de evacuare. Se va respecta permanent distanța de siguranță asigurată de ghidon.

Se vor evita pornirile repetate într-un interval scurt, în special „joaca” la întrerupătorul de pornire. Pericol de supraîncălzire a motorului!

La pornirea acestui aparat, datorită variațiilor de tensiune determinate în cazul unor condiții nefavorabile ale rețelei electrice, pot fi perturbate alte aparate legate pe același circuit electric. În acest caz se vor lua măsuri adecvate (de exemplu conectarea la alt circuit electric decât cel al aparatelor afectate, utilizarea aparatului pe un circuit electric cu o impedanță mai mică).

Opriți motorul, scoateți ștecherul din priză și asigurati- vă că scula de tăiere s-a oprit complet,

• înainte de înlăturarea blocajelor și desfundarea canalului de evacuare;
  – când scula de tăiere a atins un corp străin. Scula de tăiere trebuie verificată pentru a vedea dacă nu a suferit eventuale deteriorări. Mașina de tuns iarba nu poate fi pusă în funcțiune cu axul cuțitului, respectiv axul motorului deformate. Pericol de rănire datorită pieselor defecte!
  – înainte de a controla aparatul, de a-l curăța sau de a executa asupra lui diverse operații (de exemplu reglarea înălțimii de tăiere, rabaterea sau reglarea ghidonului);

• când mașina începe să vibreze deosebit de puternic. Întregul aparat, în special scula de tăiere, trebuie verificat în acest caz dacă nu prezintă deteriorări sau componente slăbite. Componentele deteriorate trebuie înlocuite înainte de a continua lucrul, iar componentele slăbite trebuie fixate/înșurubate strâns.

• înainte de a pleca de lângă aparat, respectiv când aparatul rămâne nesupravegheat;

• înainte de a ridica aparatul sau de a-l muta;
• înaintea transportului.

Nu ridicati și nu mutați niciodată mașina de tuns iarba cu motorul în funcțiune sau cu cablul de alimentare introdus în priză.

Nu este permisă transportarea cu aparatul a persoanelor, în special a copiilor, dar nici a obiectelor.

4.5 Întreținerea, curățarea, reparațiile și depozitarea

Înainte de efectuarea unor lucrări la aparat, de reglarea sau curățarea aparatului sau înaintea verificării cablului de alimentare, se va opri aparatul și se va scoate stecherul de alimentare.

La toate lucrările efectuate la scula de tăiere se vor purta mănuși rezistente.

Înainte de depozitarea într-un spațiu închis sau de efectuarea unor operații de întreținere sau curățare, lăsați aparatul să se răcească complet.

Se vor executa numai lucrările de întreținere care sunt descrise în aceste instrucțiuni de utilizare. Apelați la un distribuitor autorizat pentru efectuarea tuturor celorlalte lucrări.

VIKING recomandă efectuarea de lucrări de întreținere și reparații numai la distribuitorul autorizat VIKING. Distribuitorii autorizați VIKING sunt instruiti în permanență și dispun de informațiile tehnice necesare.

În cazul în care vă lipsesc cunoștințele sau sculele adecvate, adresați-vă întotdeauna unui distribuitor de specialitate (VIKING vă recomandă distribuitorii autorizați VIKING).

Utilizați doar scule, accesorii și piese de schimb de calitate superioară. În caz contrar există pericolul de accidentări de persoane sau de deteriorări ale aparatului.

VIKING vă recomandă utilizarea de scule originale, accesorii originale și piese de schimb originale VIKING. Prin caracteristicile lor, acestea sunt adaptate în mod optim la aparat și la cerințele utilizatorului.

Piesele de schimb originale VIKING pot fi recunoscute după numărul de piesă de schimb VIKING, după marcajul VIKING și, de asemenea, după marcajul caracteristic pieselor de schimb VIKING. Pe componentele mici, poate fi găsit numai marcajul.

Păstrați toate piulițele, bolțurile și șuruburile bine strânse, pentru ca aparatul să se afle într-o stare de funcționare sigură.

Verificați regulat uzura, eventualele defectiuni și capacitatea de funcționare a sistemului de colectare a ierbii.

În cazul în care scula de tăiere sau mașina se lovesc de un obstacol, respectiv un corp străin, motorul se va opri imediat, se va scoate ștecherul din priză și se va controla atent aparatul.

Etichetele referitoare la pericole și la avertizări de pe aparat care au devenit ilizibile vor fi înlocuite. Distribuitorul dumneavoastră VIKING vă pune la dispoziție etichete autocolante de schimb.

Cablul de rețea trebuie reparat sau înlocuit numai de electricieni calificați.

Pentru a evita pericolul de incendiu, aveți grijă ca orificiile de aerisire dintre capota motorului și carcasă să nu fie obturate de diverse materiale, de exemplu iarbă, fân, mușchi, frunze sau vaselină care se scurge în afară.

Dacă, pentru lucrări de întreținere, se demontează componente sau dispositive de protecție, acestea trebuie neapărat montate la loc în mod corect după finalizarea respectivelor lucrări.

După utilizare, mașina de tuns iarba va fi curățată cu atenție. Nu utilizați în nici un caz dispositive de curățat la înaltă presiune și nu curățați mașina de tuns iarba cu apă curentă (de exemplu cu un furtun de stropit grădina). Nu utilizați detergenți corosivi. Astfel de detergenți pot deteriora piesele din material plastic și din metal, fapt care poate influența funcționarea sigură a aparatului dvs. VIKING.

Verificați cu regularitate întregul aparat cu privire la uzură sau deteriorări – în special înainte de depozitare sau înainte de pauze de lucru mai lungi (pauză de iarnă). Înlocuiti componentele uzate sau deteriorate pentru ca aparatul să se afle întotdeauna într-o stare sigură de funcționare.

Depozitați aparatul răcit la loc sigur, într-un spațiu uscat, încuiat, inaccesibil pentru copii.

4.6 Avertizare – Pericole datorate curentului electric

Atenție! Pericol de electrocutare! Deosebit de importante din punct de vedere al siguranței electrice sunt cablul de re, ștecherul de alimentare,

întrerupătorul de pornire/oprire și conductorii de legătură. Pentru a nu se expune pericolului de electrocutare, nu este permisă utilizarea cablurilor de alimentare, cuploarelor și ștecherelor deteriorate sau care nu corespund normativelor. Din acest motiv, cablurile de alimentare vor fi verificate periodic cu privire la semnele unei deteriorări sau îmbătrâniri (fragilitate).

Nu utilizati niciodată un cablu prelungitor deteriorat. Înlocuiti astfel de cabluri defecte cu unele noi și nu efectuati reparații la cablurile prelungitoare.

Aparatul nu poate fi utilizat în cazul în care cablurile de alimentare sunt deteriorate sau uzate.

Pericol de electrocutare!

Un cablu de alimentare deteriorat nu se va racorda la priză și nu se va atinge înainte de a fi deconectat de la priză.

Pericol de electrocutare!

Nu trebuie utilizate cabluri, conectori și stechere deteriorate sau conductori de legătură necorespunzători.

În timpul cosirii, cablul se va menține la distanță de cuțite.

Se vor utiliza numai cabluri prelungitoare cu protecție la umezeală pentru uz în exterior, adecvate pentru utilizarea cu acest aparat ( 11.1).

Cu toate că motorul de antrenare este protejat la stropirea cu apă, nu este permis lucrul cu mașina de tuns iarba în timpul ploii și nici

într-un mediu umed.

Nu lăsați aparatul neprotejat în ploaie.

Cablul de alimentare se va decupla ținând de priză și de ștecher, nu trăgând direct de cablu.

Aparatul se va conecta numai la o priză care dispune de un releu diferențial de protecție, cu un curent de declanșare de cel mult 30 mA. Indicații mai amănunțite vă va oferi electricianul.

Dacă aparatul este cuplat la un generator electric, trebuie avut în vedere că, datorită variațiilor de tensiune, mașina de tuns iarba se poate defecta.

Asigurati-vă întotdeauna de protecția suficientă prin siguranțe a cablurilor de rețea utilizate.

Din motive de siguranță electrică, cablul electric trebuie să fie montat întotdeauna corect pe ghidon (⇔ 7.2).

4.7 Evacuarea la deşeuri

Luați măsurile necesare pentru ca o mașină de tuns iarba scoasă definitiv din uz să fie evacuată la deșeuri conform reglementărilor în vigoare. Faceți aparatul inutilizabil înainte de a-l preda la centrul de deșeuri. Pentru a evita accidentele, îndepărtați în special cablul de rețea, respectiv cablul electric de la motor.

Pericol de rănire datorită cuțitului!

Nu lăsați niciodată nesupravegheată mașina de tuns iarba, chiar dacă aceasta nu este în funcțiune. Asigurați-vă că aparatul și cuțitul sunt depozitate în locuri inaccesibile copiilor.

5. Descrierea simbolurilor

Atentie!

Înaintea punerii în funcțiune, citiți instrucțiunile de utilizare.

Pericol de accidentare!

Tineți alte persoane la distanță de zona de pericol.

Pericol de accidentare!

Aveți grijă la cuțitul ascuțit. Cuțitul se mai rotește câteva secunde după comanda de oprire (frână motor/ cuțit). Se va opri motorul și se va scoate ștecherul din priză înainte de a lucra la scula de tăiere, înaintea lucrărilor de întreținere și curățare, înaintea verificării eventualelor defectiuni la cablu și înaintea părăsirii aparatului.

Pericol de electrocutare!

Tineți cablul de alimentare la distanță de scula de tăiere.

ME 339:
Pornirea motorului.

ME 339 C:
Pornirea motorului.

ME 339 C:
Oprirea motorului.

6. Continutul pachetului

Poz. Denumire Buc.

A Aparat de bază 1

B Parte superioară a coşului de colectare iarbă 1

C Parte inferioară a coşului de colectare iarbă 1

D Bolt 2

- Instructiuni de utilizare 1

ME 339 C:

E Saibă 2

F Şurub 1

G Bolt 1

H Piesă de fixare 2

I Manetă de strângere rapidă 1

ME 339:

J \$urub cu cap rotund plat 2

K Ghidaj cablu 1

L Mâner rotativ 2

M Clemă cablu 1

7. Pregătirea aparatului pentru lucru

7.1 Generalități

Pericol de accidentare
Respectați instrucțiunile de siguranță din capitolul „Pentru siguranța dumneavoastră” (⇔ 4.).

- Pentru executarea tuturor operațiilor descrise, așezați aparatul pe o suprafață orizontală plană și rezistentă.

7.2 Montarea ghidonului simplu (ME 339 C)

• Se introduce și se mentine ghidonul simplu (1) în poziție de lucru în consola (2) a ghidonului.
• Se introduc piesele de fixare (H) la stânga și la dreapta consolei (2) a ghidonului, ca în figură. Se introduce șaiba (E) pe șurubul (F) și se trece acest șurub (F) dinspre interior spre exterior prin piesele de fixare și prin partea inferioară a ghidonului.
• Se introduce şaiba (E).
• Se introduce şurubul (G) în maneta de strângere rapidă (I) și ambele se înşurubează pe şurubul (F).
• Se închide maneta de strângere rapidă (3).

- Maneta de strângere rapidă (3) trebuie strânsă suficient de puternic, astfel încât ea să se poată închide complet și ghidonul să rămână bine fixat în consola sa. Dacă este necesar, maneta de strângere rapidă va fi din nou slăbită și se va înșuruba, respectiv deșuruba șurubul (F).

Montarea cablului electric:

• Se introduce cablul electric (1) în labirintul cablului (2) de pe consola ghidonului, ca în figură. Atenție la poziția corectă a colierului de cablu (3) în labirintul de cablu.
• Se presează cablul electric (1) în suportul (4) de pe manşeta ghidonului. Cablul electric trebuie să se așeze în zona părții inferioare a ghidonului, întins pe țeava ghidonului.

7.3 Montarea ghidonului dublu (ME 339)

Montarea părții superioare a ghidonului:

• Se introduce şurubul (J) cu cap rotund plat prin ghidajul (K) al cablului şi se suspendă cablul electric (1).
• Se introduce ghidonul dublu (2) pe cele două părți inferioare (3) ale ghidonului. Se introduc prin orificii din interior spre exterior șuruburile cu cap rotund plat (J) – în dreapta cu ghidajul de cablu (K) și în stânga fără acest ghidaj – și se strâng cu mânerele rotative (L).

Montarea clemei de cablu:

Pericol de electrocutare!

Pentru a nu deteriora stratul izolant al ghidonului, clema de cablu se introduce numai cu mâna, fără a folosi scule (de exemplu ciocane sau şurubelnite).

- Se fixează cablul electric (1) cu clema de cablu (M) pe partea superioară a ghidonului. La partea superioară a ghidonului s va lăsa o distanță de 25 - 27 cm între clema de cablu și întrerupător.

7.4 Asamblarea coşului de colectare iarbă

• Se așează partea superioară (B) a coșului de colectare iarbă pe partea inferioară (C) a acestuia. Atenție la poziția corectă a ghidajelor (1).
• Se împing bolțurile (D) dinspre interior prin orificiile prevăzute în acest scop.
• Printr-o apăsare ușoară, se înclichetează partea superioară (B) a coșului de colectare iarbă în partea inferioară a acestuia.
• Se fixează coşul de colectare a ierbii (⇔ 8.3).

8. Elemente de comandă

8.1 Ghidonul simplu (ME 339 C)

Maşina de tuns iarba ME 339 C este echipată cu un ghidon telescopic reglabil.

Pericol de electrocutare!

Cablul electric trebuie să fie întotdeauna fixat în manşeta ghidonului și în consola acestuia. Când este reglată înălțimea maximă a ghidonului, cablul electric trebuie să rămână ușor detensionat în zona de reglaj a ghidonului telescopic ( 7.2).

Pericol de prindere!

Prin slăbirea manetei de strângere rapidă, ghidonul poate bascula într-o parte sau se poate comprima. Din acest motiv, țineți întotdeauna ghidonul (1) din punctul cel mai de sus cu o mână, în timp ce deschideți manetele de strângere rapidă.

1 Rabaterea ghidonului:

Pozitia de transport (pentru curățarea aparatului, precum și pentru reducerea volumului în timpul transportului și al depozitării):

• Se reglează înălțimea minimă a ghidonului.
• Se ține ghidonul (1) cu o mână și se deschide maneta de strângere rapidă (2).
• Se rabate în față ghidonul (1).
• Dacă este necesar, se poate închide maneta de strângere rapidă (2) și ghidonul poate fi fixat în poziția de transport.

Pozitia de lucru (pentru împingerea aparatului):

• Se rabate înapoi ghidonul (1) și se ține cu o mână.

• Se închide maneta de strângere rapidă (2).

• Maneta de strângere rapidă (2) trebuie strânsă suficient de mult pentru ca ea să poată fi complet închisă și ghidonul să poată fi astfel fixat rigid în consola sa. Dacă este necesar, maneta de strângere rapidă va fi din nou slăbită și se va înșuruba sau deșuruba șurubul (3).

• Se reglează înălțimea ghidonului.

2 Reglajul pe înălțime:

Înălțimea ghidonului telescopic poate fi reglată continuu:

• Se ține partea superioară (4) a ghidonului cu o mână și se deschide maneta de strângere rapidă (5).
• Se scoate, respectiv se introduce partea superioară (4) a ghidonului din, respectiv în partea inferioară a acestuia și se reglează înălțimea dorită.
• Se ține partea superioară (4) a ghidonului cu o mână și se închide maneta de strângere rapidă (5).
• Maneta de strângere rapidă (5) trebuie strânsă suficient de mult pentru ca ea să poată fi închisă complet și partea superioară a ghidonului să poată fi fixată rigid în partea sa inferioară. Dacă este necesar, maneta de strângere rapidă va fi din nou slăbită și se va roti piulița randalinată (6).

8.2 Ghidonul dublu (ME 339)

Pericol de prindere! Prin slăbirea mânerelor rotative, partea superioară a ghidonului poate bascula într-o parte. Din acest motiv, țineți întotdeauna partea superioară (2) a ghidonului din punctul cel mai de sus cu o mână, în timp ce deșurubați mânerele rotative.

Rabaterea ghidonului:

Pozitia de transport (pentru curățarea aparatului, precum și pentru reducerea volumului în timpul transportului și al depozitării):

- Mânerele rotative (1) se deşurubează până când se pot deplasa uşor într-o parte și în alta la rotire liberă, iar partea superioară (2) a ghidonului se poate rabate înainte.

Pozitia de lucru (pentru împingerea aparatului):

• Se rabate în spate partea superioară (2) a ghidonului și se ține cu o mână.
• Se înșurubează mânerele rotative (1). Atenție la poziția corectă a ghidajului (3) pentru cabluri.

8.3 Coşul de colectare iarbă

Fixarea:

• Se deschide și se menține deschisă clapeta de evacuare (1).
• Se fixează coşul de colectare iarbă (2) cu ciocurile de fixare (3) în suporturile (4) de la partea din spate a aparatului.

• Se închide clapeta de evacuare (1).

Scoaterea coşului:

• Se deschide și se menține deschisă clapeta de evacuare (1).
• Se ridică în sus coşul de colectare iarbă (2) și se scoate spre spate.
  • Se închide clapeta de evacuare (1).

8.4 Sistem central de reglare a înălțimii de tăiere

Pot fi reglate cinci înălțimi de tundere diferite, cuprinse între 30 mm și 70 mm.

Treapta 1 = înălțimea de tundere cea mai mică

Treapta 5 = înălțimea de tundere cea mai mare

Maşini de tuns iarba pentru Marea Britanie:

Pot fi reglate șase valori diferite ale înălțimii de tundere, cuprinse între 20 mm și 70 mm.

Treapta S = înălțimea de tundere cea mai mică

Treapta 5 = înălțimea de tundere cea mai mare

Pentru a evita deteriorări ale aparatului, înălțimea minimă de tundere trebuie folosită numai pe suprafețe lipsite de denivelări.

Reglarea înălțimii de tundere:

- Se depărtează ușor de aparat maneta (1) de reglaj pe înălțime, până când ciocurile de înclichetare (2) eliberează maneta.

• înălțime de tundere mai mare: Se ridică aparatul cu maneta (1) de reglaj pe înălțime (maneta este împinsă în față).
  Se apasă în jos aparatul cu maneta (1) de reglaj pe înălțime (maneta este împinsă înapoi).
• Se apasă spre aparat maneta (1) de reglaj pe înălțime, până când ciocurile de înclichetare (2) pătrund în manetă. Înălțimea de tundere aleasă poate fi citită la ciocul de înclichetare (3) plasat cel mai în față.

Înăltime de tundere mai mică:

9. Indicații pentru lucru

9.1 Generalități

Pericol de accidentare!

Desfaceți imediat eventualele bucle formate pe cablu.

În timpul cosirii, țineți cablul de alimentare în spatele dvs. La cosire, cablurile pot fi tăiate din atenție sau pot produce împiedicări. Din aceste motive, ele prezintă un risc ridicat de accident. Din această cauză, se va così astfel încât cablul de alimentare să fie mereu vizibil în zona de gazon deja cosită.

Se poate obține un gazon frumos și des prin cosirea frecventă și păstrarea scurtă a gazonului.

Într-o climă caldă și uscată, nu se va tunde gazonul prea scurt deoarece, în caz contrar, acesta va fi ars de soare și va deveni neaspectuos!

Cu un cuțit ascuțit se obține un aspect mai frumos al gazonului decât cu un cuțit tocit; din acest motiv, cuțitul trebuie ascuțit în mod regulat (distribuitorul VIKING).

9.2 Tunderea ierbii pe pante

Din motive de siguranță, mașina de tuns iarba poate fi utilizată pe pante de până la 25°. Pantele de 25° (46,6%) corespund unei creșteri pe verticală de 46,6 cm la o distanță orizontală de 100 cm.

9.3 încărcarea corectă a motorului electric

Nu se va porni mașina de tuns iarba în iarbă înaltă, respectiv pe cea mai mică înălțime de tăiere.

Este permisă solicitarea mașinii de tuns iarba numai până la nivelul la care turația motorului nu scade sensibil.

Dacă turația scade, alegeți o înălțime de tăiere mai mare și/sau reduceți viteza de avansare.

9.4 în cazul în care cuțitul se blochează

Se opreşte imediat motorul și se scoate stecherul din priză. Apoi se elimină cauza defectiunii.

9.5 Protecția termică la suprasarcină a motorului

Dacă, în timpul lucrului, apare o suprasolicitare a motorului, protecția termică încorporată la suprasarcină deconectează automat motorul.

Cauzele unei suprasarcini:

• cosirea în iarbă prea înaltă sau înălțime de tundere reglată la nivel prea mic,
• vite ză de deplasare prea mare,
• curățare insuficientă a traseului aerului de răcire (fante de aspirație)
• c u titul este tocit sau uzat,
  – cablu de alimentare inadecvat sau prea lung – cădere de tensiune (⇒ 11.1).

Repunerea în funcțiune

După o perioadă de răcire de până la 10 minute (în funcție de temperatura ambiantă), repuneți aparatul în funcțiune în mod normal (⇔ 11.).

10. Dispositive de siguranță

10.1 Comanda bimanuală

Motorul electric poate fi pornit numai dacă se apasă și se menține apăsat cu mâna dreaptă butonul de pornire precum și dacă, după aceasta, se trage spre ghidon cu mâna stângă maneta de oprire motor.

10.2 Frâna motorului

După eliberarea manetei de oprire motor, cuțitul se oprește în mai puțin de 3 secunde.

O frână integrată a motorului scurtează timpul de rotire din inerție a cuțitului până la oprirea completă.

11. Punerea în funcțiune a aparatului

11.1 Conectarea electrică a aparatului

Pericol de electrocutare! Respectați instrucțiunile de siguranță din capitolul „Pentru siguranța dumneavoastră” ( 4.). La utilizarea unui tambur pentru cablu, cablul respectiv trebuie să fie complet derulat deoarece, în caz contrar, datorită rezistenței electrice, poate apărea o pierdere de putere și o supraîncălzire a cablului.

Pentru alimentare trebuie utilizate numai cabluri care nu sunt mai ușoare decât cablurile cu izolație din cauciuc H07 RN-F DIN/VDE 0282.

Secțiune minimă: până la 25 m lungime: 3 x 1,5 mm² până la 50 m lungime: 3 x 2,5 mm²

Cuploarele cablului de alimentare trebuie să fie din cauciuc sau îmbrăcate în cauciuc și trebuie să corespundă standardului DIN/VDE 0620.

Tensiunea și frecvența rețelei trebuie să corespundă cu datele de pe eticheta produsului, respectiv cu cele din capitolul „Date tehnice“ ( 18.).

Cablul de retea trebuie protejat suficient prin sigurante (⇒ 18.).

Acest aparat este prevăzut să lucreze cu alimentare dintr-o rețea cu impedanță de sistem Z_max la punctul de transfer (racordul casei) de maximum 0,49 Ohm (la 50 Hz).

Utilizatorul se va asigura că aparatul va fi folosit numai într-o rețea care îndeplinește aceste condiții. Dacă este necesar, se pot solicita informații referitoare la impedanța rețelei la întreprinderea locală de furnizare a energiei electrice.

11.2 Sistemul de detensionare cablu

În timpul lucrului, sistemul de detensionare a cablului împiedică o decuplare nedorită a cablului de alimentare și astfel o eventuală deteriorare a racordului de alimentare de pe aparat.

De aceea, cablul de alimentare trebuie introdus prin sistemul de detensionare.

• Se formează o buclă cu cablul de alimentare (1) și se trece prin deschiderea (2).
• Se trage bucla peste cârligul (3) și se strânge.

11.3 Pornirea maşinii de tuns iarba

Nu se va porni motorul în iarbă înaltă, respectiv pe înălțimea de tundere cea mai mică, deoarece aceste condiții îngreunează pornirea.

• Se apasă și se menține apăsat butonul de pornire (1). Se trage spre ghidon și se menține în această poziție maneta de oprire (2) a motorului.
• Butonul de pornire (1) poate fi eliberat după acționarea manetei de oprire (2) a motorului.

11.4 Oprirea maşinii de tuns iarba

- Se eliberează maneta de oprire (1) a motorului. Motorul și cuțitul se opresc complet după câteva secunde de rotire inertială.

11.5 Indicatorul nivelului de umplere

Coşul de colectare a ierbii este prevăzut cu un indicator pentru nivelul de umplere (1) plasat în partea superioară a coşului.

Curentul de aer care apare ca rezultat al rotirii cuțitului și care asigură umplerea coșului, ridică indicatorul nivelului de umplere (2):

Coşul de colectare a ierbii este umplut cu iarba tunsă.

Pe măsură ce coșul se umple cu iarbă, se reduce debitul de aer și indicatorul nivelului de umplere coboară (3):

- Se golește coșul de colectare a ierbii umplut ( 11.6).

11.6 Golirea coşului de colectare a ierbii

• Se opreşte motorul (⇒ 11.4) și se scoate coşul de colectare a ierbii (⇒ 8.3).
• Se deschide coşul de colectare a ierbii de la clema de închidere (1) și se basculează în sus partea superioară (2) a coşului.
• Se ține coșul de mânerele de susținere din partea superioară (3) și partea inferioară (4) a acestuia și se golește.

12. Întreținerea

12.1 Generalități

Pericol de accidentare! Respectați instrucțiunile de siguranță din capitolul „Pentru siguranța dumneavoastră” ( 4.).

Întreținerea anuală efectuată de distribuitor:

Mașina de tuns iarba trebuie verificată o dată pe an de către un distribuitor. VIKING recomandă distribuitorii autorizați VIKING.

12.2 Curățarea aparatului

Interval de întreținere: După fiecare utilizare

- Se scoate coşul de colectare a ierbii (⇒ 8.3).

Pericol de accidentare! Înainte de rabaterea maşinii de tuns iarba, aşezati-o pe un suport rigid, orizontal și neted. În timpul lucrărilor efectuate în poziția de curățare, aparatul se poate răsturna. Se va sta permanent lateral față de aparat. Nu se va lucra niciodată în fața sau în spatele aparatului.

Pozitia de curățare ME 339 C:

• Se rabate ghidonul simplu ( 8.1).
- Se ridică în sus clapeta de evacuare (1), se basculează mașina de tuns iarba și se așează pe consola (2) a ghidonului.

- Se sprijină ghidonul (3) pe podea și se fixează în această poziție cu maneta de strângere rapidă (4).

Pozitia de curătare ME 339:

• Se rabate ghidonul dublu ( 8.2).
- Se basculează mașina de tuns iarba și se așează pe părțile inferioare (5) ale ghidonului.

Indicații pentru curățare:

Aparatul va fi bine curătat după fiecare utilizare. Îngrijirea cu atenție protejează aparatul contra deteriorării și îi prelungește durata de utilizare.

Se îndepărtează murdăria de pe traseul de răcire (fantele de aspirație) dintre capota motorului și partea inferioară a carcasei, pentru a asigura o răcire suficientă a motorului.

Se curăță cuțitul.

Se curăță partea inferioară a mașinii cu o perie și cu apă. Resturile aderente de iarbă din carcasă și din canalul de evacuare se desprind cu ajutorul unei bare din lemn.

Niciodată nu se va îndrepta jetul de apă spre piesele motorului, spre garnituri de etanșare, lagăre și componente electrice, cum ar fi întrerupătorul. Consecințele ar putea consta în reparații costisitoare.

Dacă murdăria nu poate fi îndepărtată cu apă, cu o perie sau cu o lavetă, VIKING vă recomandă utilizarea unui detergent special (de exemplu detergent special STIHL).

12.3 Motorul electric și roțile

Motorul electric nu necesită întreținere. Lagărele roților nu necesită întreținere.

12.4 Partea superioară a ghidonului ME 339

Interval de întreținere: Înainte de fiecare utilizare

Partea superioară a ghidonului este acoperită cu un strat izolator. Dacă acesta prezintă deteriorări, partea superioară a ghidonului trebuie înlocuită.

12.5 Întreținerea cuțitelor

Interval de întreținere: Înainte de fiecare utilizare

• Se rabate în sus mașina de tuns iarba, în poziția de curățare (⇒ 12.2).
• Se curăță cuțitul (1), se controlează dacă nu prezintă deteriorări (ciobituri sau fisuri) sau o uzură pronunțată și, dacă este cazul, se înlocuiește.
• Se măsoară grosimea cuțitului în cel puțin 5 locuri, folosind un șubler (2). Grosimea minimă trebuie să existe și în zona aripioarelor cuțitului.
• Se așează o riglă (3) pe muchia anterioară a cuțitului și se măsoară reducerea lățimii datorită ascuțirii.

Limite de uzură:

Grosimea cuțitului trebuie să fie în orice loc de cel puțin 1,6 mm.

Tăișurile pot fi micșorate prin ascuțire cu maximum 5 m m.

Dacă pe mașina de tuns iarba nu este montat cuțitul livrat cu mașina ci, de exemplu, un cuțit pentru răspândire ce poate fi procurat ca accesoriu special, se aplică în mod corespunzător alte limite de uzură (a se vedea în instrucțiunile de utilizare Kit 339.

Pericol de accidentare! Un cuțit uzat sau deteriorat se poate rupe și poate provoca răniri grave. Din acest motiv, instrucțiunile de întreținere a cuțitului trebuie respectate în mod obligatoriu.

În special, nu trebuie folosită mașina de tuns iarba când elemente ale unității de tăiere (formată din cuțit, șurub cuțit și suport cuțit) sunt deteriorate sau uzate.

Uzura cuțitului depinde foarte mult de locul de utilizare și de durata de utilizare. Dacă utilizați aparatul pe sol nisipos sau în condiții uscate, cuțitul este solicitat mai mult și se uzează mai rapid față de durata medie.

Când schimbați cuțitul, înlocuți întotdeauna și şurubul (4) al cuțitului.

12.6 Demontarea și montarea cuțitului

Pentru a împiedica deteriorarea șurubului cuțitului, la deșurubarea acestuia folosiți o cheie tubulară adecvată (22 mm).

1 Demontarea:

• Se va utiliza o bucată de lemn adecvată (1) pentru a ține contra de cuțitul (2).
• Se deşurubează şurubul (3) al cuțitului și se scoate cuțitul (2).

2 Montarea:

Pericol de accidentare!

Cuțitul (2) poate fi montat numai ca în figură. Clemele (6) trebuie să fie orientate în jos iar aripioarele îndoite ale cuțitului trebuie să fie orientate în sus.

Cuplul de strângere prescris pentru şuruburile de fixare a cuțitului de 10 - 15 Nm se va respecta cu precizie, deoarece de valoarea sa depinde fixarea sigură a sculei de tăiere. Şurubul (3) al cuțitului se asigură suplimentar cu Loctite 243.

• Se curăță suprafața de așezare a cuțitului și bucșa cuțitului.
• Cuțitul (2) se montează cu aripioarele îndoite în sus orientate spre partea de sus. Ciocurile de susținere (4) trebuie poziționate în orificiile (5) ale cuțitului.
• Se va utiliza o bucată de lemn adecvată (1) pentru a ține contra de cuțitul (2).
• Ş urubul (3) se va strânge cu un cuplu de strângere de 10 - 15 Nm.

12.7 Ascuțirea cuțitului

Pericol de accidentare!

Înainte de montare, se va verifica dacă cuțitul nu este deteriorat. Cuțitul trebuie înlocuit dacă sunt vizibile ciobituri sau fisuri, dacă tăișurile au fost ascuțite cu mai mult de 5 mm sau dacă, în anumite locuri, cuțitul s-a subțiat sub 1,6 mm (Ö 12.5).

VIKING recomandă ca ascuțirea cuțitului să fie făcută de un specialist. În cazul ascuțirii incorecte a cuțitului (unghi de ascuțire incorect, dezechilibru etc.), este afectată funcționarea aparatului.

Instrucțiuni de ascutire:

• Se demontează cuțitul (Ö 12.6).
• La ascuțire, cuțitul se va răci, de exemplu cu apă. Nu trebuie să apară o colorație albăstruie deoarece, în caz contrar, durata de lucru a tăișului se reduce.
• Pentru a evita vibrațiile datorate dezechilibrării, cuțitele se vor ascuți uniform.
• Se va respecta un unghi de ascutire de 30°.
• După operația de ascuțire se va înlătura, dacă este cazul, bavura produsă pe muchia de tăiere folosind o hârtie abrazivă fină.

12.8 Conservarea (pauza de iarnă)

Păstrați aparatul într-un spațiu uscat, închis și fără praf. Asigurați-vă că aparatul este depozitat în locuri inaccesibile copiilor.

Mașina de tuns iarba se va trece în conservare numai în stare sigură de funcționare; dacă este necesar, se va rabate ghidonul.

Mențineți toate piulițele, bolțurile și șuruburile bine strânse, înlocuți plăcuțele de pericol și avertizare de pe aparat devenite ilizibile, verificați întreaga mașină cu privire la uzură sau deteriorări. Înlocuți piesele uzate sau deteriorate.

Eventualele defectiuni la aparat vor fi remediate din principiu înainte de depozitare.

În cazul unei pauze îndelungate în functionarea maşinii de tuns iarba (pauză de iarnă), se vor avea în vedere următoarele puncte:

• Se vor curăța cu atenție toate piesele exterioare ale aparatului.
• Toate piesele mobile se vor unge bine cu ulei, respectiv vaselină.

13. Transportul

13.1 Deplasarea și fixarea maşinii de tuns iarba

Pericol de accidentare!

Respectați instrucțiunile de siguranță din capitolul „Pentru siguranța dumneavoastră” (Ö 4.).

Deplasarea aparatului:

• Aparatul se va ridica numai de mânerele de transport (1, 2). Se va păstra întotdeauna o distanță suficientă a aparatului față de corp, în special față de picioare.
• Transportați aparatul folosind ambele mâini, cu o mână pe mânerul superior de transport (2) și cu cealaltă pe mânerul inferior de transport (1),

sau

- transportați aparatul ținându-l numai cu o mână de mânerul superior de transport (2).

Fixarea aparatului cu cabluri sau centuri:

• Pe suprafața de încărcare, asigurati mașina de tuns iarba cu elemente adecvate de fixare.
• Fixați cablurile sau centurile de mânerele (1, 2).

14. Protecția mediului

larba tunsă nu trebuie aruncată la gunoi, ci trebuie transformată în compost.

Ambalajul, aparatul și accesoriiile sunt realizate din

materiale reciclabile și se vor evacua la deșeuri în mod corespunzător.

Evacuarea separată și corectă la deșeuri a resturilor de material stimulează reutilizarea în fabricație a materialelor de valoare. Din acest motiv, după trecerea perioadei normale de utilizare, aparatul trebuie predat la un centru de colectare materiale de valoare. Pentru evacuarea la deșeuri, aveți în vedere indicațiile cuprinse în capitolul „Evacuarea la deșeuri“ (⇒ 4.7).

Adresați-vă unui centru de reciclare sau distribuitorului dvs. autorizat pentru a afla cum trebuie evacuate în mod corespunzător la deșeuri produsele care nu mai sunt folosite.

15. Reducerea uzurii și evitarea deteriorărilor

Vă rugăm să respectați neapărat următoarele indicații importante pentru evitarea deteriorărilor sau a uzurii excessive a aparatului dumneavoastră VIKING:

1. Piese de uzură

Chiar și în cazul utilizării conform destinației, unele piese ale aparatului VIKING sunt supuse unei uzuri normale și trebuie să fie înlocuite la timp, în funcție de modul și durata de utilizare.

Printre acestea se numără:

• C u titul
• C o şul de colectare a ierbii

2. Respectarea indicațiilor cuprinse în aceste instrucțiuni

Utilizarea, întreținerea și depozitarea aparatului VIKING trebuie să se efectueze conform celor descrise în aceste instrucțiuni de utilizare. Toate deteriorările cauzate de nerespectarea instrucțiunilor de siguranță, exploatare și întreținere, cad în sarcina exclusivă a utilizatorului.

Acest lucru este valabil în special pentru:

– circuit de alimentare insuficient dimensionat (secțiune).
– racordare electrică eronată (tensiune).
– modificări ale produsului neautorizate de firma VIKING.
– utilizarea de scule sau accesorii care nu sunt permise, nu sunt corespunzătoare pentru aparat sau care sunt de o calitate inferioară.
- utilizarea neconformă cu destinația produsului.
– utilizarea produsului la manifestări sportive sau concursuri.
– defecte cauzate de utilizarea în continuare a produsului cu componente defecte.

3. Lucrări de întreținere

Toate lucrările enumerate în capitolul "Întreținere" trebuie să fie executate în mod regulat.

În măsura în care aceste lucrări de întreținere nu sunt efectuate de utilizatorul însuși, se va dispune efectuarea lor de către un distribuitor autorizat.

VIKING recomandă efectuarea de lucrări de întreținere și reparații numai la distribuitorii autorizați VIKING.

Distribuitorii autorizați VIKING sunt instruiti în permanență și dispun de informațiile tehnice necesare.

Dacă aceste lucrări sunt omise, pot apărea defecte care cad exclusiv în sarcina utilizatorului.

Printre acestea se numără:

• d e f e c tiuni ale motorului de antrenare ca
  urmare a unei curățări insuficiente a traseului aerului de răcire (fante de aspiratie).
• coroziune și alte defectiuni rezultate în urma unei depozitări necorespunzătoare.
• d e f e c tiuni ale aparatului datorate utilizării unor piese de schimb de calitate inferioară.
• d e f e c țiunile motorului rezultate din neefectuarea la timp sau efectuarea insuficientă a operațiilor de întreținere, respectiv defectiuni datorate lucrărilor de întreținere sau reparație care nu au fost efectuate în atelierele unor distribuitori de specialitate.

16. Piese de schimb cerute mai frecvent

Cuțit

6320 702 0100

Şurub cuğit

6310 710 2800

Elementele de fixare a cuțitului (de exemplu șurubul cuțitului) trebuie înlocuite la schimbarea cuțitului, respectiv la montarea acestuia. Piesele de schimb se pot obține de la distribuitorii autorizați VIKING.

17. Declarația de conformitate CE a producătorului

Noi,

VIKING GmbH

Maşină de tuns iarba, dirijată manual și alimentată de la rețeaua electrică (ME)

Marca: VIKING

Tip: ME 339.0

ME 339.0 C

Număr de identificare 6320

Produsul este proiectat și fabricat cu respectarea următoarelor standarde: EN 60335-1, EN 60335-2-77

Procedura utilizată pentru evaluarea conformității:

Anexa VIII (2000/14/EC)

Numele și adresa organismului de atestare desemnat:

Alcătuirea și păstrarea documentației tehnice:

Johann Weiglhofer

VIKING GmbH

Anul de fabricație și numărul de serie sunt indicate pe eticheta aparatului.

Nivel de putere acustică măsurat: 92,5 dB(A)

Nivel maxim de putere acustică: 93 dB(A)

Langkampfen,

2015-01-02 (AAAA-LL-ZZ)

VIKING GmbH

Weiglhofer

Şef departament cercetare și dezvoltare produse

18. Specificații tehnice

ME 339.0 / ME 339.0 C:

Număr de identificare 6320

Motor, tip constructiv Motor electric

Producător Cleva

ME 339.0 / ME 339.0 C:

Tip Motor universal de c.a.

Tensiune 230 V\~

Putere consumată 1200 W

Frecvență 50 Hz

Siguranță 5 A

Dispozitiv de tăiere Suport cuțit

Lătime de tăiere 37 cm

Turație dispozitiv de

tăiere 3200 rot/min

putere acustică L _WAd 93 dB(A)

acustice la locul de

Actionare suport cuțit permanentă

Cuplu de strângere

şurub cuțit 10 - 15 Nm

Diametru roată față 150 mm

Diametru roată spate 180 mm

Coş de colectare

iarbă 40 l

Înălțime de tăiere 30 - 70 mm

Înălțime de tăiere

(numai pentru Marea

Britanie) 20 - 70mm

ME 339.0:

Factor de vibrații indicat conform EN 12096:

Valoarea măsurată

a_hw 0,82 m/sec ^2

Incertitudine K_hw 0,41 m/sec ^2

ME 339.0:

Măsurători conform EN 20643

L/l/H 122/42/107 cm

Greutate 14 kg

Greutate (numai

pentru Marea

Britanie) 15 kg

ME 339.0 C:

Factor de vibrații indicat conform

EN 12096:

Valoarea măsurată

a_hw 0,55 m/sec ^2

Incertitudine K_hw 0,28 m/sec ^2

Măsurători conform EN 20643

L/l/H 128/42/107 cm

Greutate 14 kg

19. Identificarea cauzelor defectiunilor

consultați, eventual, un distribuitor de specialitate; VIKING vă recomandă distribuitorii autorizați VIKING.

Defectiune:

Motorul nu pornește

Cauză posibilă:

• L i p s ă tensiune alimentare
  – Cablul de alimentare, stecherul de alimentare, respectiv cuplorul sau întrerupătorul sunt defecte
  – Butonul de pornire nu este apăsat
• Motorul este supraîncărcat datorită ierbii prea înalte sau prea umede
• Protectia motorului activată
  – Carcasa aparatului este înfundată

- Siguranța din ștecher defectă (varianta pentru Marea Britanie)

Remediu:

• Se verifică siguranța ( 11.1)
  – Se controlează cablul/ștecherul/întrerupătorul, eventual se înlocuiesc (⇔ 11.1)
• Se apasă butonul de pornire (⇒ 11.3)
• Nu se porneşte motorul în iarbă înaltă; se adaptează înălțimea de tundere ( 8.4)
  – Se lasă să se răcească aparatul (⇒ 9.5)
• Se curăță carcasa aparatului (⇒ 12.2)
• Se schimbă siguranța din ștecher (✗)

Defectiune:

Siguranța de rețea declanșează frecvent

Cauză posibilă:

– Cablu de alimentare necorespunzător
- Supraîncărcare a rețelei electrice
- Aparatul este supraîncărcat datorită cosirii în iarbă prea înaltă sau prea umedă

Remediu:

• Se utilizează un cablu de alimentare corespunzător (⇒ 11.1)
• Se conectează aparatul pe alt circuit electric
• Se adaptează înălțimea de tundere și viteza de tundere la condițiile de lucru ( 8.4)

Defectiune:

Vibrații puternice în timpul utilizării

Cauză posibilă:

• Şurubul cuțitului s-a slăbit
• C u titul nu este echilibrat

Remediu:

• Se strânge şurubul cuțitului (⇒ 12.6)
  – Se reascute (se echilibrează) sau se înlocuiește cuțitul (⇒ 12.7)

Defectiune:

Tăiere neaspectuoasă, gazonul se îngălbenește

Cauză posibilă:

• C u titul este tocit sau uzat
  – Viteza de avans este prea mare pentru înălțimea de tundere

Remediu:

• Se reascute sau se înlocuiește cuțitul (⇔ 12.7)
  – Se reduce viteza de avans și/sau se alege înălțimea corectă de tundere (⇔ 8.4)

Defectiune:

Pornire îngreunată a motorului sau putere redusă a acestuia

Cauză posibilă:

• Cosire de iarbă prea înaltă sau prea umedă
  – Carcasa aparatului este înfundată

Remediu:

• Se adaptează înălțimea de tundere și viteza de tundere la condițiile de lucru (⇔ 8.4)
• S e c u r ătă carcasa aparatului (pent curățare se scoate ștecherul din priză) (⇒ 12.2)

Defectiune:

Canalul de evacuare este înfundat

Cauză posibilă:

• C u titul este uzat
• Cosire de iarbă prea înaltă sau prea umedă

Remediu:

– Se înlocuiește cuțitul (⇔ 12.7)
- Se adaptează înălțimea de tundere și viteza de tundere la condițiile de lucru (⇔ 8.4)

20. Planul de întreținere

20.1 Confirmare de predare

Model:

Număr de serie:

Data: ____ ____ ____ ____ ____

Următoarea operație de întreținere

Data: ____ ____ ____ ____ ____

20.2 Confirmare de service

21

Cu ocazia lucrărilor de întreținere, prezentați aceste instrucțiuni de utilizare distribuitorului dvs. autorizat VIKING.

Acesta confirmă în rubricile formularului efectuarea lucrărilor de service.

Operatie de service efectuată la data de

Data următoarei operații de service
