MANUAL DE USUARIO ME 339 C VIKING

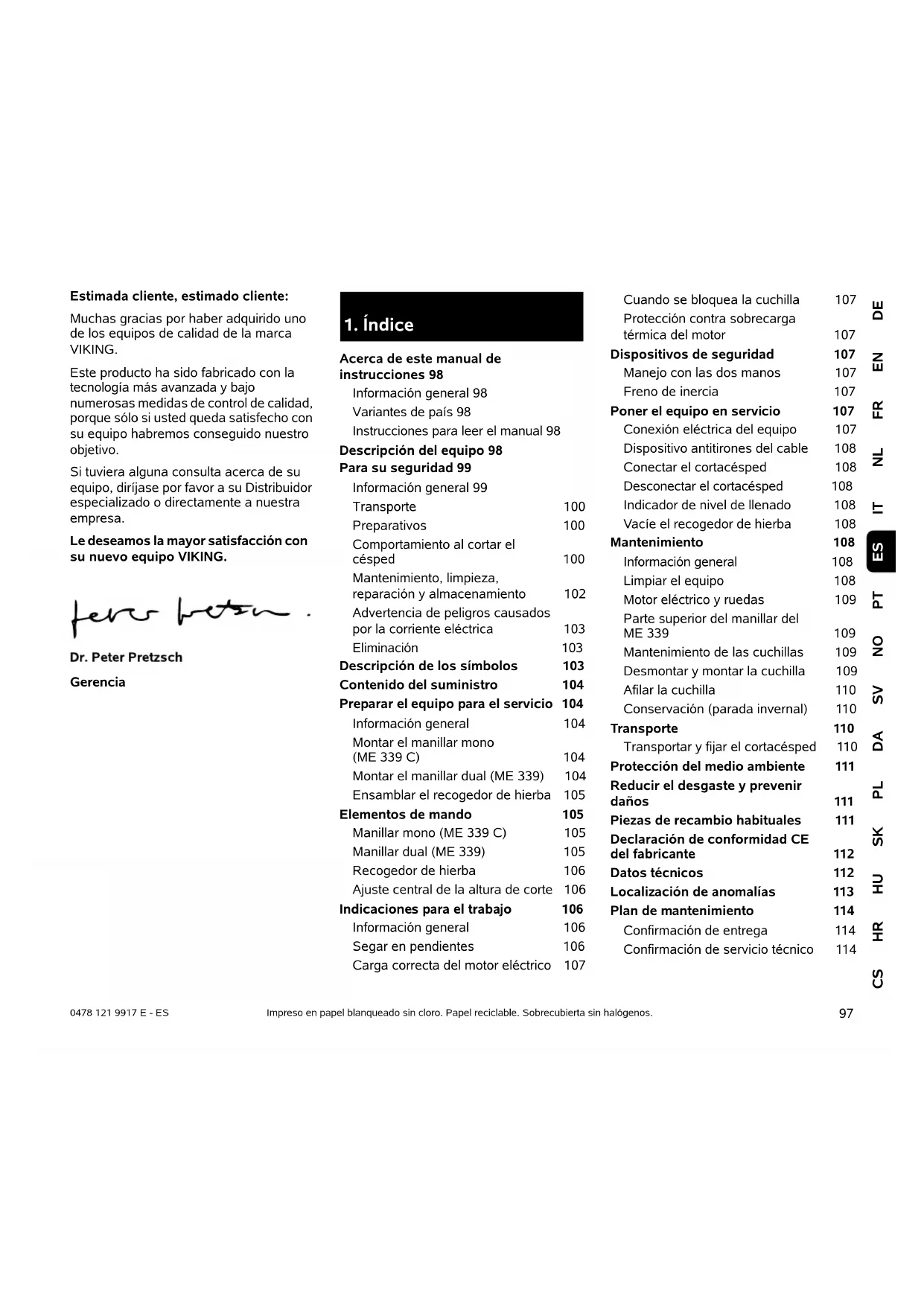

Estimada cliente, estimado cliente:

Muchas gracias por haber adquirido uno de los equipos de calidad de la marca VIKING.

Este producto ha sido fabricado con la tecnología más avanzada y bajo numerosas medidas de control de calidad, porque sólo si usted queda satisfecho con su equipo habremos conseguido nuestro objetivo.

Si tuviera alguna consulta acerca de su equipo, diríjase por favor a su Distribuidor especializado o directamente a nuestra empresa.

Le deseamos la mayor satisfacción con su nuevo equipo VIKING.

Dr. Peter Pretzsch

Gerencia

1. Índice

Acerca de este manual de instrucciones 98

Información general 98

Variantes de país 98

Instrucciones para leer el manual 98

Descripción del equipo 98

Para su seguridad 99

Información general 99

Transporte 100

Preparativos 100

Comportamiento al cortar el césped 100

Mantenimiento, limpieza, reparación y almacenamiento 102

Advertencia de peligros causados por la corriente eléctrica 103

Eliminación 103

Descripción de los símbolos 103

Contenido del suministro 104

Preparar el equipo para el servicio 104

Información general 104

Montar el manillar mono (ME 339 C) 104

Montar el manillar dual (ME 339) 104

Ensamblar el recogedor de hierba 105

Elementos de mando 105

Manillar mono (ME 339 C) 105

Manillar dual (ME 339) 105

Recogedor de hierba 106

Ajuste central de la altura de corte 106

Indicaciones para el trabajo 106

Información general 106

Segar en pendientes 106

Carga correcta del motor eléctrico 107

Cuando se bloquea la cuchilla 107

Protección contra sobrecarga térmica del motor 107

Dispositivos de seguridad 107

Manejo con las dos manos 107

Freno de inercia 107

Poner el equipo en servicio 107

Conexión eléctrica del equipo 107

Dispositivo antitirones del cable 108

Conectar el cortacésped 108

Desconectar el cortacésped 108

Indicador de nivel de llenado 108

Vacíe el recogedor de hierba 108

Mantenimiento 108

Información general 108

Limpiar el equipo 108

Motor eléctrico y ruedas 109

Parte superior del manillar del ME 339 109

Mantenimiento de las cuchillas 109

Desmontar y montar la cuchilla 109

Afilar la cuchilla 110

Conservación (parada invernal) 110

Transporte 110

Transportar y fijar el cortacésped 110

Protección del medio ambiente 111

Reducir el desgaste y prevenir daños 111

Piezas de recambio habituales 111

Declaración de conformidad CE del fabricante 112

Datos técnicos 112

Localización de anomalías 113

Plan de mantenimiento 114

Confirmación de entrega 114

Confirmación de servicio técnico 114

2. Acerca de este manual de instrucciones

2.1 Información general

Este manual de instrucciones es un Manual original del fabricante en conformidad con la directiva 2006/42/EC.

VIKING desarrolla continuamente su gama de productos, por lo que nos reservamos el derecho de modificar los componentes suministrados en cuanto a forma, técnica y equipamiento. Por consiguiente, las indicaciones e ilustraciones contenidas en este manual no constituyen compromiso contractual alguno.

2.2 Variantes de país

VIKING suministra equipos con distintas clavijas e interruptores dependiendo del mercado de cada país.

Las ilustraciones muestran equipos con euroconectores; la conexión a la red de los equipos con otros modelos de conector se realiza análogamente.

2.3 Instrucciones para leer el manual

Las imágenes y los textos describen determinados pasos para el manejo del equipo.

Todos los símbolos que se encuentran en el equipo se explican en este manual de instrucciones.

Perspectiva:

Perspectiva "izquierda" y "derecha" del manual durante la utilización: con el usuario situado detrás del equipo y mirando en la dirección de desplazamiento hacia delante.

Referencias a capítulos:

Se hace referencia a los capítulos y subcapítulos correspondientes que contienen más información con una flecha. El siguiente ejemplo muestra una referencia a un capítulo: (⇔ 2.1)

Identificación de párrafos de texto:

Las instrucciones descritas pueden identificarse como en los siguientes ejemplos.

Pasos de manejo del equipo que requieren la intervención del usuario:

- Afloje el tornillo (1) con un destornillador, accione la palanca (2) ...

Enumeraciones generales:

- Utilización del producto en eventos deportivos o en campeonatos

Texto con significado adicional:

Los fragmentos de texto con un significado adicional tienen asignados uno de los símbolos descritos a continuación para destacarlos en el manual de instrucciones.

¡Peligro!

Riesgo de accidente y de sufrir lesiones personales graves. Es necesario evitar hacer algo o atenerse a un comportamiento determinado.

¡Advertencia!

Peligro de lesiones personales. Es necesario atenerse a un comportamiento determinado para evitar sufrir lesiones personales.

¡Atención!

Es posible evitar daños materiales o lesiones leves comportándose de una manera determinada.

Nota

Información relativa al uso óptimo del equipo evitando posibles manejos erróneos.

Texto con relación a las ilustraciones:

Al inicio del manual de instrucciones se encuentran las ilustraciones explicativas del uso del equipo.

El símbolo de la cámara sirve para vincular las ilustraciones de las diferentes páginas con el texto correspondiente del manual.

3. Descripción del equipo

1 Parte superior del manillar
2 Parte inferior del manillar
3 Carcasa
4 Capó del motor
5 Rueda trasera
6 Rueda delantera
7 Recogedor de hierba
8 Asa de transporte superior
9 Asa de transporte inferior

10 Tapa de expulsión
11 Empuñadura giratoria
12 Tensor rápido
13 Palanca de parada del motor
14 Palanca del ajuste de altura
15 Dispositivo antitirones del cable
16 Conexión de red
17 Botón de arranque
18 Placa de modelo

4. Para su seguridad

4.1 Información general

Al trabajar con el cortacésped, es imprescindible cumplir estas normas para prevención de accidentes.

Lea detenidamente el manual de instrucciones antes de la primera puesta en servicio del equipo y consérvelo en un lugar seguro

para su posterior consulta.

Familiarícese con los dispositivos de mando y con el uso apropiado de la máquina.

Antes de utilizar el equipo por primera vez, solicite asesoramiento del vendedor o de otro experto.

No se debe trabajar con el cortacésped después de tomar alcohol, medicamentos o drogas que afecten a la capacidad de reacción.

No sigue nunca el césped cuando haya personas (especialmente niños) o animales en las proximidades.

Piense que el usuario es el responsable en caso de producirse accidentes con otras personas o daños materiales.

Ceda o preste el equipo solamente a personas que estén familiarizadas con el uso de este modelo. Entrégueles siempre el manual de instrucciones.

Atención: ¡peligro de accidente!

El cortacésped está concebido únicamente para uso privado y para segar el césped, por lo que no está permitido utilizarlo para otros fines: podría ser peligroso o causar daños al equipo.

Para evitar que el usuario ponga en peligro su integridad física, el cortacésped no puede ser usado, por ejemplo, (esta relación es orientativa):

• para recortar matorrales, setos y arbustos,
• para cortar plantas trepadoras,
• para el cuidado del césped en terrazas y balcones,
• para la limpieza (aspiración, soplado, eliminación de nieve) de caminos,
• para triturar y desmenuzar restos de árboles y setos,
• para nivelar elevaciones del terreno, como por ejemplo, toperas,
• para transportar los restos de material cortado, excepto en el recogedor de hierba previsto.

Atención: ¡peligro de accidente!

Sólo deben emplearse los accesorios suministrados o autorizados expresamente por VIKING para su montaje en este equipo. Tampoco debe llevarse a cabo ninguna modificación en el equipo.

Debe tenerse un especial cuidado al utilizar el equipo en zonas públicas, parques, instalaciones deportivas, vías públicas y en actividades agrícolas y forestales.

¡Atención! ¡Peligro para la salud por vibraciones!

Una sobrecarga por vibraciones puede provocar daños en el

sistema nervioso o circulatorio, especialmente en personas con problemas circulatorios. Consulte a un médico si aparecieran síntomas que pudieran deberse a cargas por vibraciones. Esos síntomas, que se producen principalmente en dedos, manos o muñecas, son por ejemplo (relación orientativa):

- insensibilidad,

– dolores,

– debilidad muscular,

– decoloraciones de la piel,

- hormigueo desagradable.

Nunca deberá permitirse que este equipo sea utilizado por niños, por personas con discapacidades físicas, mentales o sensoriales o con experiencia y conocimientos insuficientes, o bien por personas que no estén familiarizadas con las instrucciones.

Nunca permita que el equipo sea utilizado por niños ni adolescentes menores de 16 años. Es posible que normativas locales determinen la edad mínima del usuario.

¡Peligro de muerte por asfixia!

Peligro de asfixia para los niños al jugar con el material de embalaje. Mantener el material de embalaje fuera del alcance de los niños.

4.2 Transporte

Trabaje siempre con guantes para evitar lesiones al tocar componentes del equipo con cantos afilados.

Antes del transporte, apague el equipo, desenchufe el cable y espere a que la cuchilla se detenga por completo.

Para levantar el equipo, tenga en cuenta las indicaciones del capítulo "Transporte" (⇒ 13.).

Tenga en cuenta el peso del equipo y utilice medios auxiliares de carga adecuados en caso necesario (rampas, mecanismos de elevación).

Al elevar y transportar el equipo, evite el contacto con la cuchilla.

Transporte el equipo siempre con el motor frío.

El equipo y las piezas del equipo que se transporten (por ejemplo, el recogedor de hierba) deben sujetarse a la superficie de transporte con medios de fijación de dimensiones suficientes (correas, cables, etc.).

Para el transporte del equipo observe las normativas legales regionales, en especial las que atañen al aseguramiento de la carga y al transporte de objetos en superficies de carga.

4.3 Preparativos

Las personas que no conozcan el manual de instrucciones no deben utilizar el equipo.

Respete las normas locales para los horarios de trabajo con equipos de jardinería a motor.

Durante el trabajo hay que utilizar siempre calzado resistente y pantalones largos.

No se debe segar descalzo o con sandalias.

Revise siempre íntegramente el terreno en el que va a utilizar el equipo, retirando todas las piedras, palos, alambres, huesos y cualquier otro objeto extraño que pudiera ser proyectado hacia arriba por el equipo.

Antes de utilizar el cortacésped, compruebe siempre visualmente si la herramienta de corte, los tornillos de fijación y la unidad de corte completa se encuentran en perfecto estado, se debe prestar especial atención a la presencia de desgaste o daños (⇒ 12.5).

Antes de utilizar el equipo, sustituya las piezas desgastadas o dañadas. Las indicaciones de peligro y advertencia del equipo ilegibles o dañadas deben ser sustituidas. Su Distribuidor Autorizado VIKING dispone de adhesivos de repuesto.

No arranque nunca el motor sin una cuchilla montada conforme a lo prescrito. ¡Peligro de sobrecalentamiento del motor!

Nunca utilice el cortacésped estando defectuoso un dispositivo de protección, con el freno del motor averiado o sin estar montados los dispositivos de protección, por ejemplo, sin tapa de expulsión o sin recogedor de hierba.

Por motivos de seguridad, utilice siempre un recogedor de hierba en buen estado.

Los dispositivos de mando instalados en el equipo no deben retirarse ni anularse (por ejemplo, atando la palanca de parada del motor al manillar).

Tenga en cuenta las indicaciones del capítulo "Advertencia de peligros causados por la corriente eléctrica" (⇒ 4.6).

4.4 Comportamiento al cortar el césped

Mantenga alejadas a terceras personas, especialmente a los niños, y a los animales. Evite

riesgos para otras personas actuando con sensatez.

No corte el césped si la temperatura ambiente es inferior a +5°C.

No corte hierba mojada ni siegue en días lluviosos. La hierba mojada hace que aumente el riesgo de accidentes (la adherencia del usuario al terreno se ve disminuida).

Siegue sólo con luz diurna o buena luz artificial.

Sitúe el equipo sobre una superficie llana para arrancarlo. El equipo no debe volcarse ni levantarse por un lado para arrancar el motor.

Arranque el equipo con especial cuidado conforme a las indicaciones en el capítulo "Poner el equipo en servicio" (⇔ 11.). Asegúrese de que tiene los pies suficientemente alejados de la herramienta de corte.

Conduzca el equipo a la velocidad del paso de una persona, no corra nunca mientras trabaja con él. Si se desplaza a gran velocidad, aumenta el riesgo de lesionarse a causa de tropezones, resbalones, etc.

Apague el motor

• cuando haya que levantar el cortacésped para transportarlo por superficies que no sean hierba,
• cuando haya que llevar el cortacésped a la superficie de segado o retirarlo de la misma,
• antes de retirar el recogedor de hierba.

Asegúrese siempre de mantener una posición estable en pendientes. Evite segar en pendientes con una inclinación excesiva para no perder el control sobre el equipo.

Preste especial atención al cambiar el sentido de marcha en pendientes para evitar perder el control sobre el equipo.

Corte el césped en sentido perpendicular a la pendiente, nunca hacia arriba o hacia abajo, para no ser atropellado por el cortacésped en caso de que pierda el control sobre él.

Atención: ¡peligro de tropiezo!

Tenga especial cuidado al moverse hacia atrás y al tirar del cortacésped.

Preste especial atención al dar la vuelta con el cortacésped o al acercarlo hacia su cuerpo.

Por motivos de seguridad, el equipo no debe utilizarse en pendientes con una inclinación superior a 25° (46,6 %).

¡Peligro de lesiones!

25° de pendiente equivalen a una subida vertical de 46,6 cm en una superficie horizontal de 100 cm.

max. 25° 100 46,6

Preste atención a la inercia de la herramienta de trabajo, que seguirá girando algunos segundos antes de pararse completamente.

No intente inspeccionar la cuchilla cuando el cortacésped esté en marcha. Nunca abra la

tapa de expulsión ni vacíe el recogedor de hierba con la cuchilla en marcha. La cuchilla en funcionamiento podría causar lesiones.

Nunca fije objetos al manillar (por ejemplo, ropa de trabajo). No deben enrollarse cables alargadores en el manillar.

Compruebe periódicamente la correcta fijación de la cuchilla y la presencia de daños y desgaste ( 12.5).

¡Atención! - ¡Peligro de lesiones!

No ponga jamás las manos o los pies al lado o debajo de

elementos en rotación. No toque nunca la cuchilla en funcionamiento. Manténgase siempre alejado de la abertura de expulsión. Se debe respetar siempre la distancia de seguridad definida por el manillar.

Deben evitarse repetidas conexiones dentro de un intervalo corto, en especial, no se debe "jugar" con el interruptor de arranque. ¡Peligro de sobrecalentamiento del motor!

Debido a las fluctuaciones de tensión ocasionadas por este equipo al acelerarlo, podrían resultar afectados otros dispositivos conectados al mismo circuito de corriente en caso de producirse condiciones de red desfavorables. En este caso deben adoptarse medidas adecuadas (por ejemplo, conectar el equipo a otro circuito de corriente que no sea el del dispositivo afectado o a un circuito de corriente con un nivel de impedancia más bajo).

Apague el motor, desconecte la clavija de red y asegúrese de que la herramienta de corte se ha detenido por completo

• antes de eliminar bloqueos u obstrucciones en el canal de expulsión;
• cuando la herramienta de corte haya chocado contra un objeto extraño. La herramienta de corte deberá examinarse por si hubiera sufrido algún daño. El cortacésped no debe ponerse en servicio con el eje de cuchillas o de motor dañado o doblado. ¡Peligro de lesiones por componentes defectuosos!
• antes de examinar, limpiar o efectuar otros trabajos en el cortacésped (por ejemplo, ajustar la altura de corte, plegar o ajustar el manillar);

– si el cortacésped empezara a vibrar con excesiva intensidad. El equipo completo, especialmente la herramienta de corte, deberá revisarse en ese caso para comprobar si existen daños o piezas sueltas. Las piezas dañadas deben sustituirse antes de continuar trabajando, las piezas sueltas deben fijarse/apretarse.
- cuando deje de trabajar con la máquina o no la vigile nadie.
- antes de levantar o cargar la máquina;
- antes de transportar el equipo.

Jamás se deberá levantar o transportar el cortacésped con el motor en marcha o con el cable de red conectado.

No está permitido transportar personas, especialmente niños, ni objetos con el equipo.

4.5 Mantenimiento, limpieza, reparación y almacenamiento

Apague el cortacésped y extraiga el enchufe de la red antes de efectuar cualquier trabajo en él,

antes de ajustarlo o limpiarlo y antes de verificar si está liado o dañado el cable de conexión.

Utilice guantes resistentes para realizar cualquier trabajo en la herramienta de corte.

Antes del mantenimiento y la limpieza, se debe almacenar en un lugar cerrado y dejar que el equipo se enfríe por completo.

Efectúe sólo aquellos trabajos de mantenimiento que vengan descritos en este manual de instrucciones. Todos los demás trabajos deben ser realizados por un establecimiento especializado.

VIKING recomienda que los trabajos de mantenimiento y reparación sean llevados a cabo exclusivamente por un Distribuidor Autorizado VIKING.

Los Distribuidores Autorizados VIKING reciben formación e información técnica regularmente.

Si no dispone de los conocimientos o los medios auxiliares necesarios, diríjase siempre a un establecimiento especializado (VIKING recomienda los Distribuidores Autorizados VIKING).

Utilice solamente herramientas, accesorios y repuestos de calidad. En caso contrario, puede existir peligro de accidentes con resultado de lesiones personales o daños materiales en el equipo.

VIKING recomienda utilizar herramientas, accesorios y repuestos originales VIKING. Las características de estos productos están adaptadas de forma óptima al equipo y a las exigencias del usuario. Los recambios originales VIKING se reconocen mediante la referencia de recambio VIKING, el logotipo VIKING y en tal caso por el identificativo de recambio VIKING. En las piezas más pequeñas es posible que solamente esté presente este identificador.

Mantenga firmemente apretadas todas las tuercas, pernos y tornillos para que el equipo se encuentre en un estado de funcionamiento seguro.

Verifique con regularidad si el dispositivo recogedor de hierba está desgastado, dañado o si ha perdido su funcionalidad.

Si la herramienta de corte o el cortacésped hubiera chocado contra algún obstáculo o cuerpo extraño, habrá que parar el motor

y desconectar el enchufe de la red para someter el equipo seguidamente a un examen profesional.

Las indicaciones de peligro y advertencia del equipo que ya no sean legibles deben ser sustituidas. Su Distribuidor Autorizado VIKING dispone de adhesivos de repuesto.

El cable de la conexión a la red sólo debe ser reparado o sustituido por un electricista autorizado.

Para evitar riesgos de incendio, mantenga la zona de las aberturas de refrigeración entre el capó del motor y la carcasa libre por ejemplo de hierba, paja, musgo, hojas y grasa.

En caso de que para los trabajos de mantenimiento se deban retirar componentes o dispositivos de protección, es necesario volver a colocarlos inmediatamente después de forma correcta.

Tras el trabajo, limpie el cortacésped concienzudamente. Nunca utilice equipos de limpieza a alta presión ni limpie el cortacésped bajo agua corriente (por ejemplo, con una manguera de jardín). No utilice productos de limpieza agresivos. Este tipo de detergentes pueden dañar el plástico y el metal, lo que podría afectar al funcionamiento seguro de su equipo VIKING.

Revise la presencia de desgaste y daños en el equipo regularmente, especialmente antes de guardar el equipo durante paradas prolongadas (pausa invernal). Sustituya las piezas desgastadas o dañadas para que el equipo se encuentre siempre en un estado de funcionamiento seguro.

Guarde el cortacésped una vez enfriado en un lugar seco y cerrado no accesible a los niños.

4.6 Advertencia de peligros causados por la corriente eléctrica

¡Atención! ¡Peligro de descarga eléctrica! Para la seguridad eléctrica son especialmente importantes el cable de conexión a red, el enchufe de red, el interruptor de conexión/desconexión y la línea de alimentación. Para evitar el riesgo de una descarga eléctrica no deben emplearse cables, conectores ni enchufes dañados, ni cables de conexión que no cumplan los requisitos de las especificaciones. El cable de conexión debe comprobarse periódicamente para detectar cualquier tipo de deterioro o fragilidad.

Nunca debe utilizarse un cable alargador dañado. Sustituya el cable defectuoso por uno nuevo y no repare los cables alargadores.

El equipo no debe utilizarse cuando algún cable esté dañado o desgastado.

¡Peligro de descarga eléctrica!

No conecte un cable dañado a la red eléctrica ni toque un cable en mal estado antes de desconectarlo de la red.

¡Peligro de descarga eléctrica!

No utilice cables, enchufes hembra ni clavijas que presenten daños, ni tampoco cables de conexión que no cumplan las normas.

Durante el segado hay que mantener el cable alejado de la cuchilla.

Utilice exclusivamente cables alargadores con aislamiento contra la humedad para uso en exteriores adecuados para ser usados con el equipo (⇒ 11.1).

El motor está protegido contra salpicaduras, pero no se debe trabajar con el cortacésped con lluvia o en zonas mojadas.

No deje el equipo expuesto a la lluvia sin protección.

Desconecte el cable de conexión tirando de los conectores, no de los cables.

Conecte el equipo sólo a una alimentación de corriente protegida mediante un diferencial de seguridad con una corriente disparadora de 30 mA como máximo. Para más información, consulte a un electricista.

Si se conecta el equipo a un generador eléctrico debe tenerse en cuenta que las fluctuaciones de corriente pueden dañar el cortacésped.

Asegúrese siempre de que las líneas eléctricas estén protegidas suficientemente.

Por razones de seguridad, el cable eléctrico siempre debe estar correctamente montado en el manillar (⇔ 7.2).

4.7 Eliminación

Asegúrese de que el equipo viejo se deseche correctamente. Inutilice el equipo antes de desecharlo. Para prevenir accidentes, retire especialmente el cable de red o el cable eléctrico del motor.

¡Peligro de lesiones por la cuchilla! Un cortacésped viejo tampoco debe dejarse nunca sin vigilancia. Asegúrese de que el equipo y la cuchilla queden fuera del alcance de los niños.

5. Descripción de los símbolos

¡Atención!

Lea el manual de instrucciones antes de poner en marcha el equipo.

¡Peligro de lesiones!

Impida que otras personas se acerquen a la zona de peligro.

¡Peligro de lesiones!

Cuidado con la cuchilla afilada. La cuchilla sigue funcionando después de la desconexión durante algunos segundos (freno de motor/ cuchilla). Apague el equipo y desconecte el enchufe de la red antes de efectuar cualquier trabajo de mantenimiento y limpieza o en el equipo de corte, y antes de verificar si el cable de conexión está liado o dañado.

¡Peligro de descarga eléctrica! Mantenga el cable de conexión alejado de la cuchilla.

ME 339:

Arrancar el motor.

ME 339 C:

Arrancar el motor.

ME 339 C:

Apagar el motor.

6. Contenido del suministro

Pos. Descripción Unid.

A Equipo básico 1

B Parte superior del recogedor de hierba 1

C Parte inferior del recogedor de hierba 1

D Perno 2

•Manual de instrucciones 1

ME 339 C:

E Arandela 2

F Tornillo 1

G Perno 1

H Pieza de apriete 2

I Tensor rápido 1

ME 339:

J Tornillo de cabeza redonda 2

K Guía de cables 1

L Empuñadura giratoria 2

M Clip de cable 1

7. Preparar el equipo para el servicio

7.1 Información general

Peligro de lesiones

Tenga en cuenta las indicaciones de seguridad del capítulo "Para su seguridad" (⇒ 4.).

- Para realizar los trabajos descritos, coloque el equipo sobre una base horizontal, plana y firme.

7.2 Montar el manillar mono (ME 339 C)

• Posicione y mantenga el manillar mono (1) en posición de trabajo en la consola del manillar (2).
• Introduzca las piezas de fijación (H) a izquierda y derecha como se indica en la consola del manillar (2). Coloque la arandela (E) sobre el tornillo (F) y pase el tornillo (F) de dentro hacia fuera a través de las piezas de fijación y la parte inferior del manillar.
  • Coloque la arandela (E).
• Introduzca el perno (G) en el tensor rápido (I) y atornille ambos al tornillo (F).
  • Cierre el tensor rápido (3).

- El tensor rápido (3) debe estar tan apretado que se pueda cerrar por completo y el manillar quede fijo en su consola. En caso necesario, suelte de nuevo el tensor rápido y enrosque o desenrosque el tornillo (F).

Montar el cable eléctrico:

• Introduzca el cable eléctrico (1) como se indica en el laberinto de cable (2) que se encuentra en la consola del manillar. Tenga en cuenta la correcta posición del sujetacables (3) en el laberinto de cable.
• Introduzca el cable eléctrico (1) en el soporte (4) situado en el manguito del manillar aplicando presión. En la zona de la parte inferior del manillar, el cable eléctrico debe quedar firmemente en contacto con el tubo del manillar.

7.3 Montar el manillar dual (ME 339)

Montar la parte superior del manillar:

• Introduzca el tornillo de cabeza redonda (J) a través de la guía de cables (K) y enganche el cable eléctrico (1).
• Encaje el manillar dual (2) sobre las dos partes inferior del manillar (3). Introduzca los tornillos de cabeza redonda (J), a la derecha con guía de cables (K), a la izquierda sin, de dentro hacia fuera a través de los orificios y apriételos con las empuñaduras giratorias (L).

Montar el clip de cable:

¡Peligro de descarga eléctrica!

Encaje los clips del cable solamente con la mano y no utilice ninguna herramienta (p. ej. un destornillador o un martillo) para no dañar la capa aislante del manillar.

- Fije el cable eléctrico (1) con el clip (M) a la parte superior del manillar. Deje una separación de 25 - 27 cm entre el clip del cable y el interruptor en la parte superior del manillar.

7.4 Ensamblar el recogedor de hierba

• Coloque la parte superior del recogedor de hierba (B) sobre la parte inferior del recogedor de hierba (C). Asegúrese de que la posición sobre las guías (1) es correcta.
• Introduzca a presión los pernos (D) desde dentro por los orificios al efecto.
• Deje que encaje la parte superior del recogedor de hierba (B) en la parte inferior del recogedor de hierba ejerciendo una ligera presión.
• Enganche el recogedor de hierba (⇔ 8.3).

8. Elementos de mando

8.1 Manillar mono (ME 339 C)

El cortacésped ME 339 C está equipado con un manillar telescópico regulable.

¡Peligro de descarga eléctrica! El cable eléctrico siempre debe fijarse en el manguito del manillar y en la consola del manillar. Si se ajusta la máxima altura del manillar, el cable eléctrico debe tener una ligera holgura en la zona de ajuste del manillar telescópico (⇒ 7.2).

¡Peligro de aplastamiento! Soltando los tensores rápidos se puede abatir y plegar el manillar. Mantenga por ello siempre el manillar (1) en la posición más elevada con una mano mientras abre los tensores rápidos.

1 Abatir el manillar:

Posición de transporte (para limpiar el equipo, para ahorrar espacio en el transporte y almacenamiento del equipo):

• Ajuste la altura mínima del manillar.
• Sujete el manillar (1) con una mano y abra el tensor rápido (2).
• Pliegue el manillar (1) hacia delante.
• En caso necesario, se puede cerrar el tensor rápido (2) y fijar el manillar en su posición de transporte.

Posición de trabajo (para desplazar el equipo):

• Despliegue hacia atrás el manillar (1) y sujételo con una mano.
  • Cierre el tensor rápido (2).
• El tensor rápido (2) debe estar tan apretado que se pueda cerrar por completo y el manillar quede fijo en su consola. En caso necesario, suelte de nuevo el tensor rápido y enrosque o desenrosque el tornillo (3).
• Ajuste la altura del manillar.

2 Ajuste de la altura:

La altura del manillar telescópico puede ajustarse de forma progresiva:

• Sujete la parte superior del manillar (4) con una mano y abra el tensor rápido (5).
• Saque o introduzca la parte superior del manillar (4) en la parte inferior del manillar y ajustelo a la altura deseada.
• Sujete la parte superior del manillar (4) con una mano y cierre el tensor rápido (5).
• El tensor rápido (5) debe estar tan apretado que se pueda cerrar por completo y la parte superior del manillar quede fija en la parte inferior. En caso necesario, suelte de nuevo el tensor rápido y gire la tuerca moleteada (6).

8.2 Manillar dual (ME 339)

¡Peligro de aplastamiento!

Cuando se desenroscan las empuñaduras giratorias la parte superior del manillar se puede abatir. Mantenga por ello siempre la parte superior del manillar (2) en la posición más elevada con una mano mientras enrosca las empuñaduras giratorias.

Abatir el manillar:

Posición de transporte (para limpiar el equipo, para ahorrar espacio en el transporte y almacenamiento del equipo):

- Desenrosque las empuñaduras giratorias (1) hasta que se puedan mover ligeramente en las partes exentas de rosca y repliegue hacia delante la parte superior del manillar (2).

Posición de trabajo (para desplazar el equipo):

• Despliegue hacia atrás la parte superior del manillar (2) y sujétela con una mano.
• Enrosque las empuñaduras giratorias (1). Asegúrese de que la posición de la guía de cables (3) es correcta.

8.3 Recogedor de hierba

Enganchar:

• Abra la tapa de expulsión (1) y manténgala abierta.
• Enganche el recogedor de hierba (2) con las pestañas (3) en los alojamientos (4) de la parte posterior del cortacésped.
  • Cierre la tapa de expulsión (1).

Desenganchar:

• Abra la tapa de expulsión (1) y manténgala abierta.
• Levante (2) el recogedor de hierba y retírelo por detrás.
  • Cierre la tapa de expulsión (1).

8.4 Ajuste central de la altura de corte

Pueden ajustarse cinco alturas de corte distintas entre 30 mm y 70 mm.

Nivel 5 = altura máxima de corte

Cortacésped para Gran Bretaña:

Pueden ajustarse seis alturas de corte diferentes entre 20 mm y 70 mm.

Nivel 5 = altura máxima de corte

Para evitar daños, sólo debe utilizarse la altura mínima de corte sobre terrenos cubiertos de hierba completamente llanos y libres de irregularidades.

Ajustar la altura de corte:

• Presione ligeramente la palanca de ajuste de altura (1) para separarla del cortacésped hasta que las pestañas (2) liberen la palanca.
• Mayor altura de corte:
  Eleve el cortacésped mediante la palanca de ajuste de altura (1) (la palanca se desplaza hacia delante).
  Presione hacia abajo el cortacésped mediante la palanca de ajuste de altura (1) (la palanca se desplaza hacia atrás).
• Presione la palanca de ajuste de altura (1) hacia el cortacésped hasta que las pestañas (2) hagan encajar la palanca. La altura de corte elegida se puede ver en la pestaña delantera (3).

Menor altura de corte:

9. Indicaciones para el trabajo

9.1 Información general

¡Peligro de lesiones!

Hay que desenredar inmediatamente cualquier enredo de cable que se produzca.

Al segar hay que ir desplazando el cable de conexión por detrás nuestro. Los cables de conexión pueden ser cortados involuntariamente al cortar el césped o producir tropiezos. Esto conlleva un alto riesgo de accidente. Por esta razón hay que segar de manera que el cable de conexión quede siempre visible sobre la superficie cortada.

Un césped bonito y tupido se obtiene sólo segándolo a menudo y repasándolo periódicamente para mantenerlo corto.

¡En un clima caluroso y seco no hay que cortarlo demasiado, ya que, en caso contrario, el sol quemaría el césped y obtendría un mal aspecto!

Con una cuchilla afilada se consigue una mejor calidad de corte que con una cuchilla desafilada, por lo que debe afilarse periódicamente (Distribuidor Autorizado VIKING).

9.2 Segar en pendientes

Por motivos de seguridad, sólo se debe utilizar el cortacésped en terrenos cuya inclinación no supere los

25°. 25° (46,6%) de pendiente equivalen a una subida vertical de 46,6 cm en una superficie horizontal de 100 cm.

9.3 Carga correcta del motor eléctrico

No se debe encender el cortacésped en hierba alta o con la altura de corte mínima.

El cortacésped puede someterse a esfuerzo sólo en la medida en que no se haga descender la velocidad del motor eléctrico por debajo de límites prudenciales.

Si el nivel de revoluciones va en descenso, habrá que ajustar una altura de corte superior y/o disminuir la velocidad de avance.

9.4 Cuando se bloquea la cuchilla

Pare inmediatamente el motor y extraiga el enchufe de la red. A continuación habrá que eliminar la causa del fallo.

9.5 Protección contra sobrecarga térmica del motor

Si durante el trabajo se produce una sobrecarga del motor, el dispositivo de protección contra sobrecarga térmica integrado desconecta automáticamente el motor.

Posibles causas de sobrecarga:

• corte de hierba demasiado alta o ajuste demasiado bajo de la altura de corte,
  – velocidad de avance excesiva,
• limpieza insuficiente de la conducción del aire de refrigeración (ranuras de aspiración)

– cuchilla desafilada o desgastada,
- cable de conexión no adecuado o demasiado largo (pérdida de tensión) (⇒ 11.1).

Nueva puesta en marcha

Cuando el equipo se haya enfriado durante hasta 10 min. (dependiendo de la temperatura ambiente) se puede poner de nuevo en marcha (⇔ 11.).

10. Dispositivos de seguridad

10.1 Manejo con las dos manos

El motor eléctrico sólo se puede poner en marcha si se presiona el botón de arranque con la mano derecha y se mantiene presionado, y después se tira de la palanca de parada del motor hacia el manillar con la mano izquierda.

10.2 Freno de inercia

Al soltar la palanca de parada del motor, la cuchilla se detendrá antes de que transcurran 3 segundos.

Un freno de inercia del motor integrado reduce el tiempo de movimiento por inercia de las cuchillas hasta que se detienen por completo.

11. Poner el equipo en servicio

11.1 Conexión eléctrica del equipo

¡Peligro de descarga eléctrica! Tenga en cuenta las indicaciones de seguridad del capítulo "Para su seguridad" (⇔ 4.).

Si se utiliza un tambor de cable, el cable de conexión deberá estar totalmente desenrollado, pues de lo contrario se podría producir una pérdida de potencia y un sobrecalentamiento debido a la resistencia eléctrica.

Sólo deben emplearse cables de conexión que no sean más ligeros que cables de manguera de goma H07 RN-F DIN/VDE 0282.

Sección mínima: hasta 25 m de longitud: 3 x 1,5 mm² hasta 50 m de longitud: 3 x 2,5 mm²

Los acoplamientos de los cables de conexión deben ser de goma o estar revestidos de goma, y cumplir la norma DIN/VDE 0620.

La tensión de red y la frecuencia de red deben coincidir con los datos de la placa de modelo o los datos indicados en el capítulo "Datos técnicos" (⇒ 18.).

El cable de conexión a la red eléctrica debe estar suficientemente protegido (⇒ 18.).

Este equipo está previsto para ser puesto en servicio conectado a una red de alimentación de corriente con una

impedancia del sistema Z_máx . en el punto de entrega (conexión de la casa) de como máximo 0,49 ohmios (a 50 Hz).

El usuario debe asegurarse de que el equipo solamente se ponga en servicio con una red de alimentación de corriente que cumpla estos requisitos. Si fuera necesario, la impedancia del sistema puede consultarse a la empresa suministradora de energía local.

11.2 Dispositivo antitirones del cable

Durante el trabajo, el dispositivo antitirones evita que el cable de conexión se desconecte accidentalmente y que la conexión del cable de alimentación del equipo resulte dañada.

Por este motivo, el cable de conexión siempre debe guiarse por el dispositivo antitirones.

• Forme un lazo con el cable de conexión (1) y guíelo a través de la abertura (2).
• Pase el lazo por el gancho (3) y fijelo.

11.3 Conectar el cortacésped

No se debe intentar arrancar el motor en hierba alta o con la altura de corte más baja: será difícil arrancarlo.
- Apriete el botón de arranque (1) y manténgalo apretado. Tire de la palanca de parada del motor (2) hacia el manillar y manténgala sujeta.

- Una vez accionada la palanca de parada del motor (1), se puede soltar el botón de arranque (2).

11.4 Desconectar el cortacésped

- Soltar la palanca de parada del motor (1). El motor y la cuchilla se detienen tras un corto tiempo de rotación por inercia.

11.5 Indicador de nivel de llenado

El recogedor de hierba va equipado 15 con un indicador de nivel de llenado (1) en la parte superior del mismo.

El flujo de aire causado por el movimiento giratorio de la cuchilla es el responsable del llenado del recogedor de hierba y hace que se eleve el indicador de nivel de llenado (2):

El recogedor de hierba se llena de hierba cortada.

Si el recogedor de hierba se llena, se reduce el flujo de aire y el indicador de nivel de llenado baja (3):

- Vaciar el recogedor de hierba (⇒ 11.6).

11.6 Vacíe el recogedor de hierba

• Apague el motor (⇒ 11.4) y desenganche el recogedor de hierba (⇒ 8.3).
• Abra el recogedor de hierba accionando la lengüeta de cierre (1) y levante la parte superior del mismo (2).
• Sujete el recogedor de hierba por las empuñaduras de su parte superior (3) y su parte inferior (4) como se indica en la figura y vacíelo.

12. Mantenimiento

12.1 Información general

¡Peligro de lesiones! Tenga en cuenta las indicaciones de seguridad del capítulo "Para su seguridad" (⇔ 4.).

Mantenimiento anual por parte de un establecimiento especializado:

El cortacésped debe ser revisado una vez al año por un establecimiento especializado. VIKING recomienda los Distribuidores Autorizados VIKING.

12.2 Limpiar el equipo

Intervalo de mantenimiento: Después de cada uso

- Desenganche el recogedor de hierba ( 8.3).

¡Peligro de lesiones! Antes del levantar el cortacésped, colóquelo en una superficie resistente, horizontal y nivelada. En la posición de limpieza, el equipo puede caerse. Sitúese siempre a un lado del equipo. No trabaje nunca delante o detrás del mismo.

Posición de limpieza del ME 339 C:

• Abata el manillar mono mando (⇒ 8.1).
• Levante la tapa de expulsión (1), vuelque el cortacésped y colóquelo sobre la consola del manillar (2).
• Deje el manillar (3) sobre el suelo y fijelo en esa posición con el tensor rápido (4).

Posición de limpieza del ME 339:

• Abatir el manillar dual (⇒ 8.2).
• Vuelque el cortacésped y colóquelo sobre las partes inferiores del manillar (5).

Indicaciones para la limpieza:

Limpie a fondo el equipo después de cada uso. Un tratamiento cuidadoso evita daños en el equipo y alarga su vida útil.

Elimine las impurezas en la conducción del aire de refrigeración (ranuras de aspiración) entre el capó del motor y la parte inferior de la carcasa para que el motor quede suficientemente refrigerado.

Limpie la cuchilla.

Limpie la parte inferior del cortacésped con agua y un cepillo. Elimine previamente los restos endurecidos de hierba de la carcasa y del canal de expulsión con un palo de madera.

No proyecte nunca chorros de agua sobre piezas del motor, juntas, cojinetes y componentes eléctricos tales como interruptores. La consecuencia serían reparaciones costosas.

Si la suciedad no puede eliminarse con agua, con un cepillo o con un paño, VIKING recomienda utilizar un limpiador especial (p. ej. el limpiador especial STIHL).

12.3 Motor eléctrico y ruedas

El motor eléctrico no requiere mantenimiento.

Los rodamientos de las ruedas no requieren mantenimiento.

12.4 Parte superior del manillar del ME 339

Intervalo de mantenimiento: Antes de cada uso

La parte superior del manillar está recubierta con una capa aislante. Si dicha capa presenta daños, hay que sustituir la parte superior del manillar.

12.5 Mantenimiento de las cuchillas

Intervalo de mantenimiento: Antes de cada uso

• Vuelque el cortacésped hacia atrás para colocarlo en la posición de limpieza (⇒ 12.2).
• Limpie la cuchilla (1) y compruebe si presenta daños (mellas o fisuras) y desgaste; en caso necesario sustitúyala.
• Mida el grosor de la cuchilla en al menos 5 puntos con un calibre pie de rey (2). Especialmente debe tener el grosor mínimo también en la zona de las aletas.
• Coloque una regla (3) en el canto frontal de la cuchilla y mida el desgaste.

Límites de desgaste:

El grosor de la cuchilla debe ser en todos los puntos de al menos 1,6 mm.

Los filos deben reducirse con el afilado como máximo en 5 m m.

Si en el cortacésped no está montada la cuchilla suministrada originalmente, si no, por ejemplo, la cuchilla de mulching disponible como accesorio, deben considerarse otros límites de desgaste correspondientemente (véase en el manual de instrucciones Kit 339).

¡Peligro de lesiones! Una cuchilla desgastada o dañada puede romperse y causar lesiones graves. Por ello deben cumplirse siempre las indicaciones sobre el mantenimiento de las cuchillas.

El cortacésped no debe ponerse en marcha especialmente si hay piezas de la unidad de corte (compuesta por la cuchilla, el tornillo de la cuchilla y el alojamiento de la cuchilla) que están dañadas o desgastadas.

La cuchilla se desgasta con diferente intensidad dependiendo del lugar de utilización y del tiempo de servicio. Cuando se utiliza el equipo en un terreno arenoso o a menudo en condiciones de sequedad, la cuchilla se somete a mayor esfuerzo y se desgasta con una rapidez superior al promedio.

Al sustituir la cuchilla hay que sustituir siempre también el tornillo de la cuchilla (4).

12.6 Desmontar y montar la cuchilla

Para evitar daños en el tornillo de la cuchilla, al soltarlo o apretarlo se debe utilizar una llave hexagonal adecuada (22 mm).

1 Desmontaje:

- Utilice un taco de madera (1) adecuado para retener la cuchilla (2).

- Desenrosque el tornillo de la cuchilla (3) y retire la cuchilla (2).

2 Montaje:

¡Peligro de lesiones!

La cuchilla (2) sólo debe montarse como se muestra en la ilustración. Las lengüetas (6) deben mostrar hacia abajo y las alas de cuchilla dobladas hacia arriba deben mostrar hacia arriba.

El par de apriete indicado para los tornillos de la cuchilla de 10 - 15 Nm debe respetarse meticulosamente, ya que de ello depende la fijación segura de la herramienta de corte. Asegure el tornillo de la cuchilla (3) adicionalmente con Loctite 243.

• Limpiar la superficie de contacto de la cuchilla y del casquillo de cuchilla.
• Monte la cuchilla (2) con los bordes doblados mirando hacia arriba. Las pestañas (4) deben posicionarse en los orificios (5) de la cuchilla.
• Utilice un taco de madera (1) adecuado para retener la cuchilla (2).
• Apriete el tornillo de la cuchilla (3) a un par de 10 - 15 Nm.

12.7 Afilar la cuchilla

¡Peligro de lesiones!

Compruebe que la cuchilla no presenta daños antes de montarla. La cuchilla debe sustituirse cuando se detecten mellas o fisuras, cuando los filos se hayan desgastado más de 5 mm al afilarlos o cuando algún punto de la cuchilla tenga menos de 1,6 mm de grosor ( 12.5).

VIKING recomienda encargar el afilado de la cuchilla a un especialista. Si la cuchilla no está correctamente afilada (ángulo de afilado incorrecto, desequilibrio, etc.) el funcionamiento del equipo se ve afectado negativamente.

Instrucciones de afilado:

• Desmonte las cuchillas ( 12.6).
- Enfríe la cuchilla durante el afilado, por ejemplo, con agua. A fin de conservar la resistencia de la cuchilla debe evitarse que su color cambie a azul.
- Afile la cuchilla uniformemente para evitar que se produzcan vibraciones por desequilibrio.
- Respete un ángulo de afilado de 30°.
- Tras el afilado, elimine las rebabas de los filos en caso necesario con un papel de lija fino.

12.8 Conservación (parada invernal)

El equipo debe guardarse en un lugar seco, cerrado y sin polvo. Asegúrese de que no quede al alcance de los niños.

El cortacésped sólo debe guardarse en un estado de servicio seguro, si es necesario hay que abatir el manillar.

Mantenga todas las tuercas, pernos y tornillo fijamente apretados y sustituya las indicaciones de advertencia y peligro del equipo que sean ilegibles, compruebe signos de desgaste y daños en toda la máquina. Sustituya las piezas desgastadas o dañadas.

Deben solucionarse las posibles anomalías presentes en el equipo antes de guardarlo.

Si el cortacésped va a estar parado algún tiempo (parada invernal), hay que tener en cuenta los puntos siguientes:

• Limpie a fondo todos los componentes externos del equipo.
• Lubrique bien (aceite o grasa) todas las piezas móviles.

13. Transporte

13.1 Transportar y fijar el cortacésped

¡Peligro de lesiones!

Tenga en cuenta las indicaciones de seguridad del capítulo "Para su seguridad" (⇒ 4.).

Transporte del equipo:

• Levante el cortacésped exclusivamente por las asas de transporte (1, 2). Asegúrese siempre de que haya suficiente distancia entre la cuchilla y su cuerpo, especialmente los pies y las piernas.
• Transporte el cortacésped con las dos manos poniendo una mano en el asa de transporte superior (2) y la otra en el asa de transporte inferior (1)

o

- transporte el cortacésped con una mano en el asa de transporte superior (2).

Sujeción del aparato con cuerdas:

- Asegure el cortacésped sobre la superficie de carga con medios de sujeción adecuados.

- Fije cuerdas o correas por las empuñaduras (1, 2).

14. Protección del medio ambiente

La hierba cortada no forma parte de la basura normal, sino que debe utilizarse para la preparación de compost.

Los embalajes, la máquina y los accesorios están fabricados con materiales reciclables y deben desecharse correspondientemente.

Una eliminación de restos de materiales por separado, respetando el medio ambiente, ofrece la posibilidad de reciclar las materias primas empleadas. Por esta razón, debe llevar el equipo a un centro de reciclaje cuando desee deshacerse de él. Tenga en cuenta para ello las indicaciones del capítulo "Eliminación" (⇒ 4.7).

Póngase en contacto con su centro de reciclado o su establecimiento especializado para recibir información sobre cómo desechar los productos de forma correcta.

15. Reducir el desgaste y prevenir daños

Siga siempre las instrucciones siguientes, que son importantes para evitar daños o un desgaste excesivo de su equipo VIKING:

1. Piezas de desgaste

Algunas piezas del equipo VIKING están sometidas a un desgaste normal, incluso utilizando el equipo de manera adecuada, por lo que deberán ser sustituidas a tiempo (dependiendo del tipo y de la duración de uso).

Estas son, entre otras:

- C u c h i l l a

- Recogedor de hierba

2. Observación de las indicaciones del presente manual de instrucciones

El uso, mantenimiento y almacenamiento del equipo VIKING deberá efectuarse con sumo cuidado, tal y como se describe en este manual de instrucciones. El propio usuario es el responsable de todos los daños ocasionados por incumplimiento de las indicaciones de seguridad, utilización y mantenimiento.

Esto es especialmente válido en caso de:

– Cable de alimentación de dimensiones insuficientes (sección).

- Conexión eléctrica incorrecta (tensión).

- Modificaciones en el producto no autorizadas por VIKING.

- La utilización de herramientas o piezas no permitidas para el equipo, no adecuadas o de calidad inferior.

- Un uso inadecuado del producto.

- La utilización del producto en eventos deportivos o en campeonatos.

- Daños ocasionados como consecuencia de un uso continuado del producto con componentes defectuosos.

3. Trabajos de mantenimiento

Todos los trabajos descritos en el apartado titulado "Mantenimiento" tienen que ser ejecutados regularmente.

Si el usuario no puede realizar alguno de estos trabajos de mantenimiento, deberá encomendar esta tarea a un establecimiento especializado.

VIKING recomienda que los trabajos de mantenimiento y reparación sean llevados a cabo exclusivamente por un Distribuidor Autorizado VIKING.

Los Distribuidores Oficiales VIKING reciben formación e información técnica regularmente.

Si se descuidan estos trabajos pueden producirse daños de los que será responsable el usuario.

Los posibles daños son, entre otros:

- Daños en el motor de accionamiento debido a una limpieza insuficiente de la conducción del aire de refrigeración (ranuras de aspiración).

- Daños por corrosión y otros daños derivados de un almacenamiento indebido.

- Daños en el equipo debido a la utilización de piezas de recambio de una calidad inferior.

– Daños por motivo de no realizar un mantenimiento periódico, o bien debido a una reparación no realizada en un taller especializado.

16. Piezas de recambio habituales

Cuchilla

6320 702 0100

Tornillo de cuchilla

6310 710 2800

Los elementos de fijación de la cuchilla (p. ej. el tornillo de cuchilla) deben cambiarse al sustituir la cuchilla o al montar la cuchilla. Los repuestos están disponibles en Distribuidores Autorizados VIKING.

17. Declaración de conformidad CE del fabricante

Nosotros,

VIKING GmbH

declaramos que la máquina

Cortacésped, de dirección manual y eléctrico (ME)

Marca: VIKING

Modelo: ME 339.0

ME 339.0 C

Identificación de

6320

serie

cumple con las siguientes directivas de la CE:

El producto ha sido desarrollado de acuerdo con las siguientes normas:

EN 60335-1, EN 60335-2-77

Método aplicado para la evaluación de la conformidad:

Anexo VIII (2000/14/EC)

Nombre y dirección de la entidad que participó en la evaluación:

Recopilación y conservación de la documentación técnica:

Johann Weiglhofer

VIKING GmbH

El año de fabricación y el número de serie se indican en la placa de modelo del equipo.

Nivel de potencia acústica medido: 92,5 dB(A)

Nivel de potencia acústica garantizado: 93 dB(A)

Langkampfen,

Investigación y Desarrollo de Productos

18. Datos técnicos

ME 339.0 / ME 339.0 C:

Identificación de

serie 6320

Motor, tipo Electromotor

Fabricante Cleva

Modelo

Motor universal de CA

Tensión 230 V\~

Potencia absorbida 1200 W

Frecuencia 50 Hz

Protección por

fusible 5 A

Clase de protección II

Tipo de protección

IPX 4

Barra

Dispositivo de corte

portacuchillas

Ancho de corte

37 cm

ME 339.0 / ME 339.0 C:

Revoluciones del dis-

positivo de corte 3200 rpm

Según la Directiva 2000/14/EC:

Nivel de potencia

acústica garantizado

L_WAd 93 dB(A)

Según la Directiva 2006/42/EC:

Nivel de presión

acústica en el lugar

de trabajo L_pA 79 dB(A)

Incertidumbre K_pA

Accionamiento de la

barra portacuchillas permanente

Par de apriete de tor-

nillo de cuchilla 10 - 15 Nm

∅ rueda delantera 150 mm

∅ rueda trasera 180 mm

Recogedor de hierba 40 l

Altura de corte 30 - 70 mm

Altura de corte (sólo

para Gran Bretaña) 20 - 70 mm

ME 339.0:

Valor característico de vibración declarado según EN 12096:

Valor medido a_hw 0,82 m/seg ^2

Incertidumbre K_hw 0,41 m/seg ^2

Medición según EN 20643

L/A/A 122/42/107 cm

Peso 14 kg

Peso (sólo para Gran

Bretaña) 15 kg

ME 339.0 C:

Valor característico de vibración declarado según EN 12096:

Valor medido a_hw 0,55 m/seg ^2

Incertidumbre K_hw 0,28 m/seg ^2

ME 339.0 C:

Medición según EN 20643

L/A/A 128/42/107 cm

Peso 14 kg

19. Localización de anomalías

✗ En caso necesario ponerse en contacto con un establecimiento especializado: VIKING recomienda los Distribuidores Autorizados VIKING.

Anomalía:

El motor no arranca

Possible causa:

• No hay tensión de red
• El cable de conexión, los conectores macho/hembra o el interruptor presentan un fallo
• Botón de arranque no pulsado
• El motor está sobrecargado debido a un césped demasiado alto o húmedo.
• Protección del motor activada
  – Carcasa del cortacésped obstruida
• Fusible defectuoso en el conector (versión de GB)

Solución:

• Comprobar los fusibles (⇒ 11.1)
• Comprobar cables/conectores/interruptor, cambiar los dañados (⇒ 11.1)
  – Pulsar el botón de arranque (⇒ 11.3)
• No se debe arrancar el motor en hierba alta, adapte la altura de corte (⇒ 8.4)
  – Dejar que el equipo se enfríe (⇒ 9.5)
  – Limpiar la carcasa del cortacésped (⇒ 12.2)
• Cambiar el fusible del conector (✗)

Anomalía:

El dispositivo de seguridad eléctrica se dispara frecuentemente

Possible causa:

• El cable de conexión no es adecuado
  – Sobrecarga eléctrica
• El aparato está sobrecargado por segar hierba demasiado alta o demasiado húmeda
• Utilizar un cable de conexión adecuado (⇒ 11.1)
• Conectar el equipo a otro circuito de corriente
• Adaptar la altura y la velocidad de corte a las condiciones de segado (⇒ 8.4)

Solución:

Anomalía:

Fuertes vibraciones durante el funcionamiento

Possible causa:

– Tornillo de la cuchilla flojo
– La cuchilla no está equilibrada

Solución:

– Apretar el tornillo de la cuchilla (⇔ 12.6)

– Afilar (equilibrar) o sustituir la cuchilla (⇒ 12.7)

Anomalía:

Corte imperfecto; el césped se pone de color amarillo

Possible causa:

– Cuchilla desafilada o desgastada
- La velocidad de avance es demasiado alta en relación con la altura de corte
– Afilar o cambiar la cuchilla (⇒ 12.7)
- Disminuir la velocidad de avance y/o seleccionar la altura de corte adecuada ( 8.4)

Solución:

Anomalía:

Arranque difícil o pérdida de potencia del motor

Possible causa:

• Hierba segada demasiado alta o demasiado húmeda
  – Carcasa del cortacésped obstruida

Solución:

- Adaptar la altura y la velocidad de corte a las condiciones de segado (⇒ 8.4)

- Limpiar la carcasa del cortacésped (extraer para ello el enchufe de la red) (⇒ 12.2)

Anomalía:

El canal de expulsión está obstruido

Possible causa:

– La cuchilla está desgastada
- Hierba segada demasiado alta o demasiado húmeda

Solución:

– Sustituir la cuchilla (⇒ 12.7)
- Adaptar la altura y la velocidad de corte a las condiciones de segado (⇒ 8.4)

20. Plan de mantenimiento

20.1 Confirmación de entrega

Modelo:

Número de serie:

Fecha: ____ ____ ____ ____ ____

20.2 Confirmación de servicio técnico

Entregue este Manual de instrucciones a su Distribuidor especializado VIKING al realizarse trabajos de mantenimiento.

Él le confirmará la ejecución de los trabajos de servicio técnico en los campos preimpresos.

Servicio técnico realizado el

Fecha del próximo servicio técnico

Estimado(a) cliente,

Carga correcta do motor eléctrico 125

Ligar o cortador de relva 126

Desligar o cortador de relva 126

Motor eléctrico e rodas 127

Parte superior do guiador ME 339 127

Perigo de morte por asfixia!

Perigo de choque eléctrico!

Perigo de choque eléctrico!

Por motivos de segurança eléctrica, o cabo eléctrico tem de estar sempre correctamente montado no guiador ( 7.2).

4.7 Eliminação

- Feche o tensor rápido (3).

Montar o cabo eléctrico:

Perigo de choque eléctrico!

Perigo de choque eléctrico!

Podem ser reguladas cinco alturas de corte diferentes entre 30 mm e 70 mm.

Podem ser reguladas seis alturas de corte diferentes entre 20 mm e 70 mm.

Ajustar a altura de corte:

Altura de corte inferior:

9.3 Carga correcta do motor eléctrico

11.3 Ligar o cortador de relva

12.3 Motor eléctrico e rodas

Limites de desgaste:

Anexo VIII (2000/14/EC)

Motor, modelo Motor eléctrico

Fabricante Cleva

Motor universal Tipo CA

Tensão 230 V\~

acústica no local de

trabalho L_pA 79 dB(A) Incerteza K_pA 1 dB(A)

altura de corte 30 - 70 mm

- O cárter do cortador de relva está entupido

- O cáter do cortador de relva está entupido

Solução:

pre Vel'kú Britániu) 20 - 70 mm

ME 339.0:

Uvedená charakteristická hodnota vibrácii podl'a EN 12096:

Nameraná hodnota

a_hw 0,82 m/s ^2

Tolerancia K_hw 0,41 m/s ^2

Vel'kú Britániu) 15 kg

ME 339.0 C:

Britannia) 20 - 70 mm

ME 339.0:

Velkou Británii) 15 kg

ME 339.0 C:
