KASUTUSJUHEND ME 339 C VIKING

See toode on valmistatud kaasaegseimate tootmismeetoditega ja köiki kvaliteedinõudeid järgides, sest meie eesmärk on saavutatud alles siis, kui teie olete seadmega rahul.

Kui teil on seadme kohta küsimusi, pöörduge palun müügiesindusse või otse meie turustusfirmasse.

Rohkelt röömu VIKINGi seadme kasutamisel soovib teile

Dr. Peter Pretzsch

tegevjuht

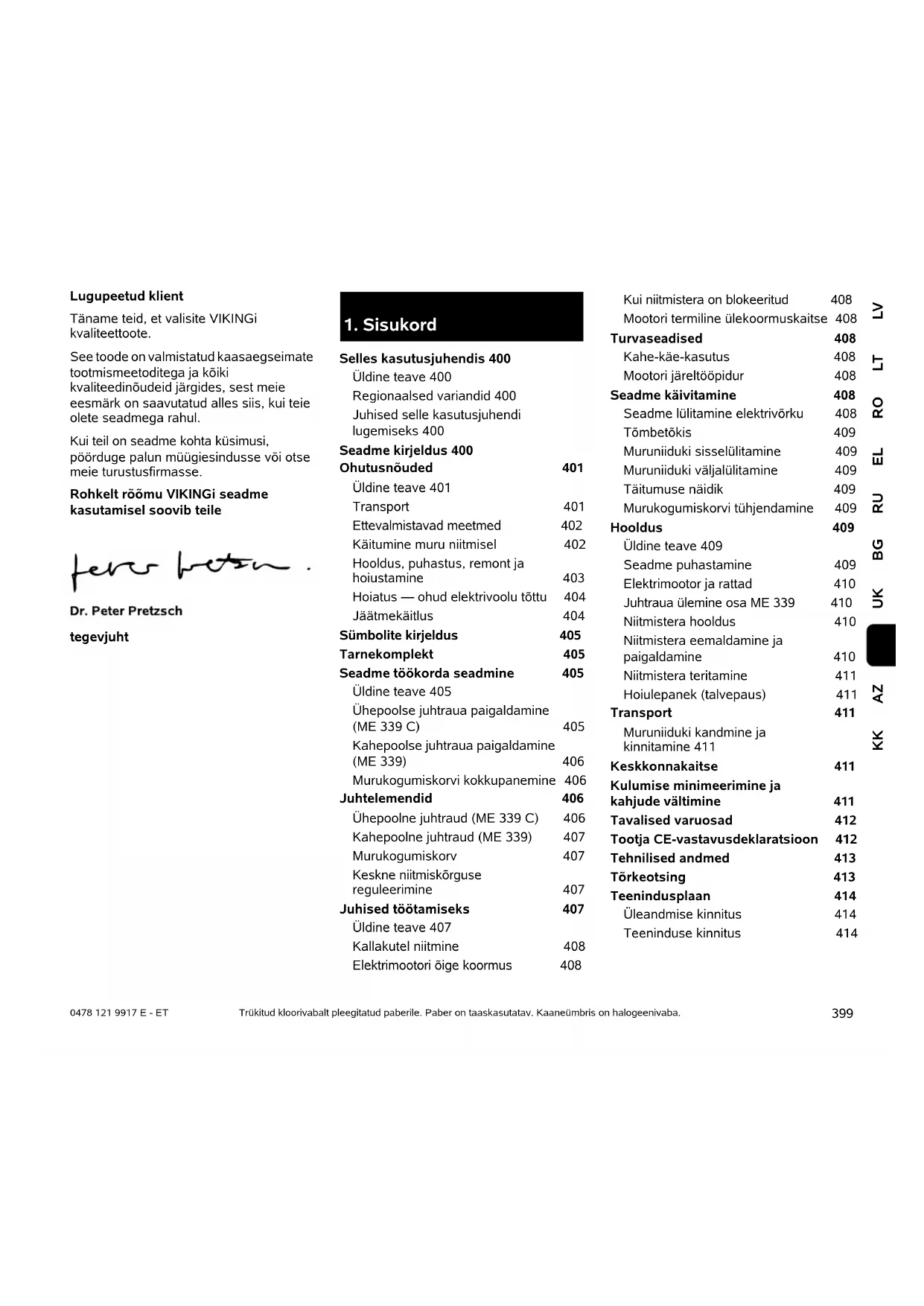

1. Sisukord

Selles kasutusjuhendis 400

Üldine teave 400

Regionaalsed variandid 400

Juhised selle kasutusjuhendi lugemiseks 400

Seadme kirjeldus 400

Ohutusnõuded 401

Üldine teave 401

Transport 401

Ettevalmistavad meetmed 402

Käitumine muru niitmisel 402

Hooldus, puhastus, remont ja hoiustamine 403

Hoiatus — ohud elektrivoolu töttu 404

Jäätmekäitlus 404

Sümbolite kirjeldus 405

Tarnekomplekt 405

Seadme töökorda seadmine 405

Üldine teave 405

Ühepoolse juhtraua paigaldamine (ME 339 C) 405

Kahepoolse juhtraua paigaldamine (ME 339) 406

Murukogumiskorvi kokkupanemine 406

Juhtelemendid 406

Ühepoolne juhtraud (ME 339 C) 406

Kahepoolne juhtraud (ME 339) 407

Murukogumiskorv 407

Keskne niitmiskõrguse reguleerimine 407

Juhised töötamiseks 407

Üldine teave 407

Kallakutel niitmine 408

Elektrimootori õige koormus 408

Kui niitmistera on blokeeritud 408

Mootori termiline ülekoormuskaitse 408

Turvaseadised 408

Kahe-käe-kasutus 408

Mootori järeltööpidur 408

Seadme käivitamine 408

Seadme lülitamine elektrivörku 408

Tömbetökis 409

Muruniiduki sisselülitamine 409

Muruniiduki väljalülitamine 409

Täitumuse näidik 409

Murukogumiskorvi tühjendamine 409

Hooldus 409

Üldine teave 409

Seadme puhastamine 409

Elektrimootor ja rattad 410

Juhtraua ülemine osa ME 339 410

Niitmistera hooldus 410

Niitmistera eemaldamine ja paigaldamine 410

Niitmistera teritamine 411

Hoiulepanek (talvepaus) 411

Transport 411

Muruniiduki kandmine ja kinnitamine 411

Keskkonnakaitse 411

Kulumise minimeerimine ja

kahjude vältimine 411

Tavalised varuosad 412

Tootja CE-vastavusdeklaratsioon 412

Tehnilised andmed 413

Törkeotsing 413

Teenindusplaan 414

Üleandmise kinnitus 414

Teeninduse kinnitus 414

2. Selles kasutusjuhendis

2.1 Üldine teave

See kasutusjuhend on tootja originaalkasutusjuhend EÜ direktiivi 2006/42/EC möistes.

Ettevõte VIKING töötab pidevalt oma tootevaliku edasiarendamisega; seepärast jätame endale õiguse muuta tarnekomplektide kuju, tehnikat ja varustust.

Sellest tulenevalt ei ole selle brošüüri andmete ja jooniste alusel õigust esitada kahjunõudeid.

2.2 Regionaalsed variandid

VIKING tarnib seadmeid olenevalt tarneriigist erinevate pistikute ja lülititega.

Piltidel on seadmed kujutatud europistikutega, teistsuguste pistikutega seadmete elektrivōrku ühendamine toimub sarnasel viisil.

2.3 Juhised selle kasutusjuhendi lugemiseks

Pildid ja tekstid kirjeldavad kindlaid käsitsusvõtteid.

Selles kasutusjuhendis selgitatakse kõiki seadmel paiknevaid piltsümboleid.

Vaatesuund

Vaatesuund „vasaku” ja „parema” kasutamisel kasutusjuhendis: kasutaja seisab seadme taga ja vaatab sõidusuunas ettepoole.

Viide peatükile

Lisaselgitusteks viitavad nooled vastavale peatükile ja alapeatükile. Siin on näide, kuidas viidatakse peatükile: (⇒ 2.1)

Tekstilõikude märgistamine

Kirjeldatud juhised võivad olla märgistatud nii, nagu on kujutatud alljärgnevates näidetes.

Käsitsusvõtted, mis nõuavad kasutaja sekkumist:

- keerake polt (1) kruvikeeraja abil välja, vajutage hooba (2) ...

Üldised loendid:

– toote kasutamine spordiüritustel või võistlustel

Eriti tähtsad tekstid

Eriti tähtsad tekstilõigud on tähistatud allpool kirjeldatud sümbolitega, et neid kasutusjuhendis eraldi esile tösta.

Oht!

Önnetuste ja raskete kehavigastuste oht inimestele. Nõutakse või keelatakse teatud kindlat käitumisviisi.

Hoiatus

Inimeste vigastamise oht! Teatud käitumine väldib võimalikke või tõenäolisi vigastusi.

Ettevaatust!

Kergeid vigastusi või materiaalset kahju saab teatud käitumisviisiga vältida.

Märkus

Teave seadme paremaks kasutamiseks ja võimalike käsitsusvigade vältimiseks.

Tekstid koos pildiviidetega

Seadme kasutamist selgitavad pildid leiate kasutusjuhendi algusest.

Kaamerasümbol on pildilehekülgedel olevate piltide sidumiseks vastava tekstiosaga kasutusjuhendis.

3. Seadme kirjeldus

1 juhtraua ülemine osa

2 juhtraua alumine osa

3 korpus

4 mootorikate

5 tagaratas

6 esiratas

7 murukogumiskorv

8 ülemine transpordipide

9 alumine transpordipide

13 mootori pidurduskäepide

14 kõrguse reguleerimishoob

15 tömbetökis

16 vörguühendus

17 käivitusnupp

18 tüübietikett

4. Ohutusnõuded

4.1 Üldine teave

Muruniidukiga töötamisel tuleb kindlasti järgida önnetuse ennetamise eeskirju.

Enne esmast kasutuselevõttu lugege kogu kasutusjuhend tähelepanelikult läbi ja hoidke edaspidiseks kasutamiseks alles.

Tutvuge seadme komponentide ja kasutamisega.

Enne esmakordset kasutamist on vajalik müüja või mõne teise spetsialisti juhendamine.

Pärast alkoholi, narkootikumide või reaktsioonikiirust vähendavate ravimite tarvitamist ei tohi muruniidukiga töötada.

Ärge niitke, kui läheduses on inimesi (eriti lapsi) või loomi.

Mõelge sellele, et masina kasutaja on vastutav teiste inimestega toimuvate õnnetuste ja neile tekitatud varalise kahju eest.

Andke seade edasi (laenake seadet) ainult sellistele inimestele, kes on nimetatud mudeli ja selle käsitsemisega põhjalikult tuttavad. Andke kasutusjuhend alati kaasa.

Tähelepanu – önnetusoht!

Muruniiduk on ette nähtud ainult erakasutuseks ja ainult muru niitmiseks, teistsugune kasutamine ei ole lubatud ning võib olla ohtlik või seadet kahjustada.

Kasutaja vigastusohu töttu ei tohi muruniidukit kasutada nt järgmisteks töödeks (loend pole täielik):

– põõsaste ja hekkide pügamiseks;
– ronitaimede kasvude lõikamiseks;
- muruhoolduseks katuseaedades ja rōdukastides;
– könniteede puhastamiseks (puhtaks imemiseks, puhumiseks, lumekoristuseks),
– puu- ja hekilõikmete hekseldamiseks ja peenestamiseks;
– pinnakonaruste, nt mutimullahunnikute, tasandamiseks,
– lõikejäätmete transportimiseks, välja arvatud selleks ettenähtud murukogumiskorvis.

Tähelepanu – önnetusoht!

Seadme juures tohib kasutada ainult tarvikuid, mis on VIKINGi poolt tarnitud või mille paigaldamiseks selgesõnalise loa andnud. Ka seadme muutmine on keelatud.

Masina kasutamisel haljasaladel, parkides, spordiväljakutel, tänavate ääres ning põllu- ja metsamajanduslikes ettevõtetes tuleb olla eriti ettevaatlik.

Tähelepanu! Tervisekahjustuse oht vibratsiooni töttu!

Liiga suur vibratsioonikoormus

võib põhjustada vereringe- või närvikahjustusi, eriti vereringehäirega inimestel. Pöörduge arsti poole, kui tekivad sämptomid, mis võivad olla põhjustatud vibratsioonist Sümptomid, mis tekivad eelkõige sõrmedes, kätes või randmetes (mittetäielik loend):

• tundetus,
• valu,
  – lihasnõrkus,
  – naha värvuse muutumine,

– ebameeldiv sügelus.

Mitte kunagi ei tohi lubada seadet kasutada lastel, piiratud kehaliste, sensoorsete või vaimsete võimetega või ebapiisavate kogemuste ja teadmistega isikutel, kes ei ole suunistega tuttavad.

Ärge mitte kunagi lubage seadet kasutada lastel või alla 16-aastastel noortel. Kohalikes määrustes võib olla kindlaks määratud kasutaja miinimumvanus.

Lapsed võivad pakendiga mängides lämbuda. Ärge lubage lapsi pakendi lähedusse.

4.2 Transport

Töötage alati kinnastega, et vältida vigastamist teravate masinaosadega.

Enne transportimist lülitage seade välja, tömmake vörgujuhe välja ja oodake, kuni tera jääb seisma.

Arvestage seadme tõstmisel andmetega peatükis „Transport“ (⇒ 13.).

Arvestage seadme massiga ja kasutage vajadusel seadme pealelaadimisel sobivaid abivahendeid (rampe, tõsteseadmeid).

Tõstmisel ja kandmisel vältige kokkupuudet niitmisteraga.

Transportige seadet ainult jahtunud mootoriga.

Kinnitage seade ja koos sellega transporditavad seadme osad (nt murukogumiskorv) laadimispinnale piisava hulga kinnitusvahenditega (rihmad, trossid jne).

Järgige masina transportimisel kohalikke eeskirju, eelkõige neid, mis puudutavad laadimisalustele paigutatud seadmete ja esemete transportimist.

4.3 Ettevalmistavad meetmed

Seadet ei tohi kasutada isikud, kes pole kasutusjuhendit lugenud.

Järgige mootoriga töötavate aiatööriistade kasutamisel kommunaaleeskirjades lubatud tööaegu.

Niitmise ajal tuleb alati kanda kinniseid jalatseid ja pikki pükse. Ärge niitke paljajalu ega

sandaalides.

Kontrollige kogu maa-ala, kus masinat kasutama hakatakse, ja eemaldage köik kivid, kaikad, traadid, kondid ja köik muud võõrkehad, mis võivad masina alt üles paiskuda.

Enne kasutamist tuleb alati visuaalselt kontrollida, kas lõikeinstrument, kinnituspoldid ja kogu lõikeüksus on täiesti korras. Eriti tuleb jälgida tugevat kinnitust ning kas on tekkinud kahjustusi ja kulumist (⇒ 12.5).

Asendage enne seadme kasutamist kulunud või kahjustatud osad. Asendage loetamatuks muutunud või kahjustatud ohu- ja hoiatussildid masinal uutega. VIKINGi müügiesinduses on saadaval varukleepsud.

Ärge kunagi lülitage mootorit sisse, kui tera pole nõuetekohaselt paigaldatud. Mootori ülekuumenemise oht!

Ärge kasutage kunagi niidukit, millel on kahjustatud kaitseseadised, puudub töötav mootoripidur või kaitsevõred või

kaitseseadised on ära võetud, nt ilma väljaviskeava luugita või ilma murukogumisseadiseta.

Ohutuse tagamiseks kasutage alati tervet murukogumiskorvi.

Seadmele paigaldatud lülitusseadiseid ei tohi ei eemaldada ega sillata (nt sidudes mootori pidurduskäepidet juhtraua külge).

Järgige andmeid peatükis „Hoiatus – Ohud elektrivoolu töttu”. (⇒ 4.6)

4.4 Käitumine muru niitmisel

Hoidke kolmandad isikud, eriti laga lased ja loomad, ohutsoonist eemal. Olge ettevaatlik, et teisi kogemata mitte ohustada.

Ärge niitke seadmega keskkonnatemperatuuril alla +5 °C.

Ärge niitke märga muru ega mitte mingil juhul vihma ajal. Märja muru korral suureneb önnetuste oht (niitja halvem seisukindlus).

Niitke ainult päevavalges või hea valgustusega.

Käivitamiseks asetage seade tasasele pinnale. Käivitamisel ei tohi mootorit kallutada.

Käivitage mootor ettevaatlikult, arvestage juhistega peatükis „Seadme kasutuselevõtt" (⇒ 11.). Jälgige, et vahe jalgade ja lõikeinstrumendi vahel oleks piisavalt suur.

Juhtige seadet alati köndimistempos – seadmega töötades ei tohi kunagi joosta. Seadme kiirel lükkamisel suureneb vigastusoht komistamise, libisemise vms tõttu.

Seisake mootor,

• kui muruniidukit on vaja transportimisel mujal kui murupinnal lükates või sõites kallutada;
  – kui lükkate muruniidukit niidupinnale või sealt ära;
  – enne murukogumiskorvi eemaldamist;

Hoolitsege kallakutel alati kindla jalgealuse eest. Ärge niitke liiga järskudel nõlvadel, et mitte kaotada kontrolli seadme üle.

Olge eriti ettevaatlik, et te ei kaotaks seadme üle kontrolli kallakul söidusuunda muutes.

Niitke kallakuga risti, mitte kunagi üles- ega allamäge, et liikuv muruniiduk teist üle ei veereks, kui kaotate seadme üle kontrolli.

Tähelepanu – Komistamisoht!

Olge eriti tähelepanelik tagurpidi liikumisel ja muruniiduki tömbamisel.

Olge eriti ettevaatlik, kui pöörate seadet ümber või tömbate seda enda poole.

Ohutuspõhjustel ei tohi seadet kasutada kohtades, kus tõusunurk on üle 25° (46,6%).

Vigastusoht!

25° kaldenurk vastab vertikaalsele tõusule 46,6 cm 100 cm horisontaalpikkuse puhul.

max. 25° 100 46,6

Arvestage sellega, et tööseadmed töötavad pärast väljalülitamist kuni täieliku seismajäämiseni veel mõned sekundid.

Ärge püüdke tera kontrollida, kui muruniiduk töötab. Ärge kunagi avage väljaviskeava luuki ega

eemaldage murukogumiskorvi, kui niitmistera töötab. Pöörlev tera vöib tekitada vigastusi.

Ärge kunagi kinnitage esemeid (nt tööriideid) juhtraua külge. Pikendusjuhet ei tohi kerida juhtraua ümber.

Kontrollige regulaarselt tera tugevat kinnitust ning kas on tekkinud kahjustusi ja kulumist (⇒ 12.5).

Tähelepanu – vigastusoht! Ärge pange käsi ega jalgu pöörlevate detailide juurde ega alla. Ärge kunagi puudutage

pöörlevat tera. Hoidke end alati väljaviskeavast eemal. Hoidke alati juhtraua abil reguleeritud ettenähtud ohutut vahet.

Vältige seadme sagedast sisselülitamist lühikese aja jooksul, eriti käivitusnupuga „mängimist”. Mootori ülekuumenemise oht!

Selle seadme hoo ülesvõtmisel tekkinud pingekõikumised võivad ebasoodsate võrgutingimuste korral häirida teisi samasse vooluringi ühendatud seadmeid. Sellisel juhul tuleb kasutada sobivaid abinõusid (nt lülitada seade teise vooluringi kui muud seadmed, kasutada seadet madalama näivtakistusega vooluringis).

Lülitage mootor välja, tömmake vörgupistik välja ja veenduge, et löikeinstrument on täielikult seisma jäänud,

– enne, kui hakkate blokeeringuid kõrvaldama või ummistusi väljaviskekanalist eemaldama;
– kui lõikeinstrument on sattunud võõrkehale. Siis tuleb kontrollida, ega lõikeinstrumentil pole kahjustusi. Muruniidukit ei tohi kasutada, kui teravõll või mootori võll on kahjustatud või kõver. Katkised detailid võivad vigastusi tekitada!
– enne niiduki kontrollimist, puhastamist või selle juures tööde tegemist (nt niitmiskõrguse reguleerimist, juhtraua ümberpööramist/reguleerimist);
- kui niiduk hakkab ebatavaliselt tugevalt vibreerima. Sellisel juhul tuleb kontrollida kogu seadet, eriti lõikeinstrumenti, ega sellel pole kahjustusi või lahtiseid osi. Enne töö jätkamist tuleb kahjustatud osad välja vahetada, lahtised osad kinnitada / kinni keerata.
– enne seadme juurest lahkumist või selle järelevalveta jätmist;
– enne seadme tōstmist või kandmist;
- enne transportimist;
Ärge kunagi tõstke ega kandke töötava mootoriga või ühendatud võrgujuhtmega niidukit.
Seadmega ei tohi transportida inimesi (eriti lapsi) ega ka esemeid.

4.5 Hooldus, puhastus, remont ja hoiustamine

Enne kõikide tööde alustamist seadme juures, enne niiduki reguleerimist või puhastamist või

kontrollimist, kas ühendusjuhe pole keerdus või kahjustatud, lülitage niiduk välja ja tömmake võrgujuhe välja.

Kandke lõikeinstrumentidega töötades alati tugevaid kindaid.

Laske seadmel enne suletud

ruumi hoiulepanekut, enne hooldustöid ja enne puhastamist täielikult jahtuda.

Tehke ainult neid hooldustöid, mida on selles kasutujuhendis kirjeldatud. Kõik muud tööd laske teha müügiesinduses.

VIKING soovitab lasta hooldus- ja remonttöid teha ainult VIKINGi müügiesinduses.

VIKINGi müügiesinduste töötajaid koolitatakse regulaarselt ja nende käsutuses on tehniline teave.

Kui teil puuduvad vajalikud teadmised või abivahendid, põörduge alati müügiesindusse (VIKING soovitab VIKINGi müügiesindust).

Kasutage vaid kvaliteetseid tööriistu, tarvikuid ja varuosi. Vastasel juhul on oht saada vigastusi või seadet kahjustada.

VIKING soovitab kasutada VIKINGi originaaltööriistu, originaaltarvikuid ja originaalvaruosi. Nende omadused on kohandatud optimaalselt seadme ja kasutaja nõudmistele.

VIKINGi originaalvaruosi võib ära tunda VIKINGi varuosanumbri järgi, kirjast VIKING ning vajadusel ka VIKINGi varuosamärgistusest. Väikestel detailidel võib olla ka ainult märgistus.

Et seade oleks turvalises töökorras, hoolitsege, et köik mutrid, poldid ja kruvid oleksid korralikult kinni.

Kontrollige korrapäraselt murukogumisseadet, et poleks kulumist, kahjustusi või funktsionaalsuse kadu.

Kui lõikeinstrument või muruniiduk peaks põrkama mingi takistuse või võõrkeha vastu, tuleb mootor kohe seisata, võrgupistik välja tõmmata ja asjatundlikult üle vaadata.

Asendage loetamatuks muutunud ohu- ja hoiatussildid seadmel uutega. VIKINGi müügiesinduses on saadaval varukleepsud.

Võrgujuhet võib parandada või välja vahetada ainult volitatud elektrik.

Tuleohu vältimiseks hoidke jahutusõhuavade piirkond mootorikatte ja korpuse vahel murust, heinakõrtest, samblast, lehtedest või väljatilkuvast ölist (määrdest) puhas.

Kui hooldustööde ajaks eemaldati detaile või kaitsseseadiseid, siis tuleb need kohe nõuetekohaselt tagasi panna.

Pärast kasutamist puhastage muruniiduk hoolikalt. Ärge kasutage kunagi survepesurit ega peske muruniidukit voolava vee all (nt aiavoolikuga). Ärge kasutage agressiivseid puhastusvahendeid. Sellised puhastusvahendid võivad kahjustada plast- ja metallosi ning vähendada VIKINGi seadme töökindlust.

Kontrollige kogu seadet regulaarselt, eriti aga seadme seismapanemisel nt enne pikemat tööpausi (talv), et ei esineks kulumist ja kahjustusi. Vahetage kulunud või kahjustatud osad välja, et seade oleks alati ohutu ja töökorras.

Pange jahtunud muruniiduk hoiule kuiva, suletavasse ruumi, kus lapsed sellele juurde ei pääse.

4.6 Hoiatus — ohud elektrivoolu töttu

Tähelepanu! Elektrilöögi oht! Eriti tähtsad on elektriohutuse seisukohalt vörgujuhe, vörgupistik, sisse-/väljalülitamise

lüliti ja ühendusjuhe. Kahjustatud juhtmeid, ühendusi ega pistikuid ning nõuetele mittevastavaid ühendusjuhtmeid ei tohi kasutada, et mitte seada end elektrilöögi ohtu. Seetõttu kontrollige regulaarselt ühendusjuhet, et sel ei oleks kahjustuse või vananemise (rabeduse) märke.

Ärge kunagi kasutage kahjustunud pikendusjuhet. Asendage defektne juhe uuega ja ärge püüdke ise pikendusjuhet parandada.

Seadet ei tohi kasutada, kui juhtmed on vigastatud või kulunud.

Elektrilöögi oht!

Ärge ühendage kahjustunud juhet vooluvörku. Ärge puutuge kahjustunud juhet, kui see pole veel vooluvörgust eemaldatud.

Elektrilöögi oht!

Kahjustatud juhtmeid, ühendusi ega pistikuid ning nõuetele mittevastavaid ühendusjuhtmeid ei tohi kasutada.

Hoidke niitmise ajal juhe terast eemal.

Välitingimustes kasutage eranditult niiskuskindlaid pikendusjuhtmeid, mis on seadmega kasutamiseks sobilikud (⇔ 11.1).

Kuigi ajamimootor on veepritsmete eest kaitstud, ei tohi muruniidukiga töötada vihma käes ega ka märjas keskkonnas.

Ärge jätke seadet kaitsmatult vihma kätte.

Eemaldage ühendusjuhe pistikust ja pistikupesast kinni hoides, mitte ühendusjuhtmest tömmates.

Ühendage seade ainult sellisesse vooluvörku, mis on kaitstud maksimaalselt 30 mA suuruse voolukõikumise kaitseseadisega. Lähemat teavet annab elektrik.

Kui seade ühendatakse elektrigeneraatoriga, siis tuleb arvestada, et voolutugevuse köikumine vöib muruniidukit kahjustada.

Jälgige, et kasutatavad võrguühendusjuhtmed oleks piisavalt kaitstud.

Elektriohutuse kaalutlustel peab elektrikaabel olema alati juhtraual nõuetekohaselt paigaldatud (⇔ 7.2).

4.7 Jäätmekäitlus

Tagage, et oma aja ära elanud masin antakse nõuetekohaselt vastavasse jäätmekäitlusse. Tehke masin enne jäätmekäitlusse andmist kasutuskõlbmatuks. Önnetuste vältimiseks eemaldage kindlasti võrgujuhe või mootori elektrikaabel.

Ärge jätke kunagi ka oma aja äraelanud muruniidukit järelevalveta. Tagage, et masinat ja niitmistera hoitakse lastele kättesaamatus kohas.

5. Sümbolite kirjeldus

Tähelepanu!

Enne kasutuselevõttu lugege kasutusjuhendit.

Vigastusoht!

Hoidke kolmandad isikud ohutsoonist eemal.

Vigastusoht!

Ettevaatust terava niitmisteraga. Lõikeinstrument töötab pärast väljalülitamist veel mõne sekundi jooksul edasi (mootori-/terapidur). Enne tööde alustamist lõikeinstrumendi juures, enne hooldus- ja puhastustöid, enne kontrollimist, ega ühendusjuhe keerdus või katki pole, ning enne masina juurest lahkumist lülitage mootor välja ja eemaldage pistik vooluvõrgust.

Elektrilöögi oht! Hoidke ühendusjuhe lõikeinstrumendist eemal.

ME 339

Käivitage mootor.

ME 339 C

Käivitage mootor.

ME 339 C

Jätke mootor seisma.

6. Tarnekomplekt

Nr Nimetus

Tk

A pōhiseade 1
B murukogumiskorvi ülemine 1 osa
C murukogumiskorvi alumine 1 osa
D polt 2
• kasutusjuhend 1

ME 339 C

E seib 2
F polt 1
G Polt 1
H Kinnitusdetail 2
I kiirpinguti 1

ME 339

J kumerpeaga polt 2
K kaablijuhik 1
L pöördkäepide 2
M kaabliklamber 1

7. Seadme töökorda seadmine

7.1 Üldine teave

Vigastusoht!

Järgige peatükis „Ohutusnõuded“ toodud ohutusjuhiseid (⇒ 4.).

- Kõikide kirjeldatud tööde teostamiseks asetage seade horisontaalsele, tasasele ja kõvale pinnale.

7.2 Ühepoolse juhtraua paigaldamine (ME 339 C)

• Seadke ühepoolne juhtraud (1) tööasendisse juhraua konsoolis (2) ja hoidke.
• Asetage kinnitusdetailid (H) vasakul ja paremal vastavalt joonisele juhtraua konsooli (2). Pange seib (E) poldile (F) ja viige polt (F) seest välja läbi kinnitusdetailide ja juhtraua alumise osa.
• Pange seib (E) peale.
• Pange polt (G) kiirpingutisse (I) ja keerake mõlemad koos poldile (F).
  • Sulgege kiirpinguti (3).
• Kiirpinguti (3) peab olema nii tugevalt kinni, et selle saaks täielikult sulgeda ja et juhtraud oleks siis tugevalt juhtraua konsooli fikseeritud. Vabastage vajadusel kiirpinguti uuesti ja keerake polt (F) sisse või välja.

Elektrikaabli paigaldamine

• Asetage elektrikaabel (1), nagu joonisel näidatud, juhtraua konsooli kaablilabürinti (2). Jälgige, et juhtmeköidis (3) asetseks kaablilabürindis öigesti.
• Suruge elektrikaabel (1) kinnitusse (4) juhtraua mansetis. Elektrikaabel peab olema juhtraua alumise osa juures pingul vastu juhtraua toru.

7.3 Kahepoolse juhtraua paigaldamine (ME 339)

Juhtraua ülemise osa paigaldamine

• Pistke kumerpeaga polt (J) läbi kaablijuhiku (K) ja riputage elektrikaabel (1) paika.
• Pange kahepoolne juhtraud (2) mölemale juhtraua alumisele osale (3). Pange kumerpeaga polt (J) – paremal kaablijuhikuga (K), vasakul ilma – seest välja läbi aukude ja keerake pöördkäepidemetega (L) kinni.

Kaabliklambri paigaldamine

Elektrilöögi oht!

Et mitte kahjustada juhtraua isoleerkihti, vajutage kaabliklamber käsitsi peale ilma tööriistu (nt haamrit, kruvikeerajat) kasutamata.

- Kinnitage elektrikaabel (1) kaabliklambriga (M) juhtraua ülemise osa külge. Jälgige, et juhtraua ülemisel osal oleks kaabliklambri ja lüliti vahel 25 - 27 cm.

7.4 Murukogumiskorvi kokkupanemine

• Paigaldage murukogumiskorvi ülemine osa (B) murukogumiskorvi alumisele osale (C). Jälgige öiget asendit juhikutes (1).
• Vajutage poldid (D) seestpoolt läbi selleks ettenähtud avade.
• Laske murukogumiskorvi ülemisel osal (B) kerge surve abil murukogumiskorvi alumise osa sisse kinnituda.
• Murukogumiskorvi paigaldamine. (⇒ 8.3)

8. Juhtelemendid

8.1 Ühepoolne juhtraud (ME 339 C)

Muruniiduk ME 339 C on varustatud reguleeritava väljatömmatava juhtrauaga.

Elektrilöögi oht!

Elektrikaabel tuleb alati kinnitada juhtraua mansetti ja juhtraua konsooli. Kui suurim juhtraua körgus on seadistatud, peab elektrikaabel väljatömmatava juhtraua reguleerimisalas pisut lötv olema (⇒ 7.2).

Pigistusoht!

Kiirpinguti vabastamisega saab juhtraua kokku pöörata või lükata. Seetõttu hoidke juhtrauda (1) kiirpinguti avamise ajal kõrgeimast kohast ühe käega kinni.

1 Juhtraua kokkupööramine

Transpordiasend (seadme puhastamiseks, ruumisäästlikuks transportimiseks ja hoiulepanekuks)

• Valige vähim juhtraua kõrgus.
• Hoidke juhtrauda (1) ühe käega kinni ja avage kiirpinguti (2).
  • Pöörake juhtraud (1) ette kokku.
• Vajadusel saab kiirpinguti (2) sulgeda ja juhtraua transpordiasendisse fikseerida.

Tööasend (seadme lükkamine)

• Pöörake juhtraud (1) tahapoole lahti ja hoidke ühe käega kinni.
  • Sulgege kiirpinguti (2).
• Kiirpinguti (2) peab olema nii tugevalt kinni, et selle saaks täielikult sulgeda ja et juhtraud oleks siis tugevalt juhtraua konsooli fikseeritud. Vabastage vajadusel kiirpinguti uuesti ja keerake polt (3) sisse või välja.
• Seadistage juhtraua kõrgust.

2 Körguse reguleerimine

Väljatōmmatava juhtraua kōrgust saab reguleerida sujuvalt.

• Hoidke juhtraua ülemist osa (4) ühe käega kinni ja avage kiirpinguti (5).
• Tõmmake juhtraua ülemine osa (4) juhtraua alumisest osast välja või lükake alumisse ossa sisse ja valige soovitud kõrgus.
• Hoidke juhtraua ülemist osa (4) ühe käega kinni ja sulgege kiirpinguti (5).

- Kiirpinguti (5) peab olema nii tugevalt kinni, et selle saaks täielikult sulgeda ja et juhtraua ülemine osa oleks tugevalt juhtraua konsooli fikseeritud. Vabastage vajadusel kiirpinguti uuesti ja keerake servmutrit (6).

8.2 Kahepoolne juhtraud (ME 339)

Pigistusoht! Pöördkäepidemete vabastamisel võib juhtraua ülemine osa kokku pöörduda. Seetõttu hoidke pöördkäepidemete lahtikeeramisel alati juhtraua ülemise osa (2) kõige kõrgemast kohast kinni.

Juhtraua kokkupööramine

Transpordiasend (seadme puhastamiseks, ruumisäästlikuks transportimiseks ja hoiulepanekuks)

- Keerake pöördkäepidemed (1) niikaugele, et neid saab vabalt pöörates kergelt edasi-tagasi liigutada ja juhtraua ülemist osa (2) ette pöörata.

Tööasend (seadme lükkamine)

• Pöörake juhtraua ülemine osa (2) tahapoole lahti ja hoidke ühe käega kinni.
• Keerake pöördkäepidemed (1) kinni. Jälgige öiget asendit kaablijuhikutes (3).

8.3 Murukogumiskorv

Paigaldamine

- Avage väljaviskeava luuk (1) ja hoidke selles asendis.

• Kinnitage murukogumiskorv (2) fikseerimiskonksudega (3) kinnitustesse (4) seadme tagaküljel.
• Sulgege väljaviskeava luuk (1).

Eemaldamine

• Avage väljaviskeava luuk (1) ja hoidke selles asendis.
• Töstke murukogumiskorv (2) üles ja eemaldage suunaga tahapoole.
• Sulgege väljaviskeava luuk (1).

8.4 Keskne niitmiskõrguse reguleerimine

Reguleerida saab viie erineva niitmiskõrguse vahel vahemikus 30 mm kuni 70 mm.

Aste 1 = vähim niitmiskõrgus

Aste 5 = suurim niitmiskõrgus

Muruniiduk Ühendkuningriikidele

Reguleerida saab kuue erineva niitmiskõrguse vahel vahemikus 20 mm kuni 70 mm.

Aste S = vähim niitmiskõrgus

Aste 5 = suurim niitmiskõrgus

Kahjustuste vältimiseks tuleks vähimat niitmiskörgust kasutada ainult täiesti tasastel muruplatsidel.

Niitmiskõrguse reguleerimine

- Suruge kõrguse reguleerimishoob (1) pisut muruniidukist eemale, kuni kinintushaagid (2) hoova vabastavad.

• Suurem niitmiskõrgus
  Töstke muruniidukit körguse reguleerimishoovaga (1) (hooba lükatakse ette).
  Suruge muruniiduk kõrguse reguleerimishoovaga (1) alla (hooba lükatakse taha).
• Suruge kõrguse reguleerimishooba (1) muruniiduki poole, kuni kinnitushaagid (2) kinnituvad hoova külge. Valitud niitmiskõrgust saab vaadata eesmiselt kinnitushaagilt (3).

Väiksem niitmiskõrgus

9. Juhised töötamiseks

9.1 Üldine teave

Vigastusoht!

Kui juhe läheb sõlme, tuleb see kohe lahti harutada.

Vedage niitmise ajal ühendusjuhet enda taga. Niitmise ajal on oht ühendusjuhtmeid kogemata läbi lõigata või nende otsa komistada. Need kujutavad endast seetõttu suurt önnetusohtu. Sellepärast niitke alati nii, et ühendusjuhe asuks juba niidetud murupinnal hästi nähtaval.

Ilusa ja tiheda muru saab tiheda niitmise ja muru lühikesena hoidmisega.

Kuuma ja kuiva ilmaga ei tohiks muru liiga lühikeseks niita, kuna muidu kõrvetab päike muru ära ja see muutub inetuks!

Terava teraga on lõiketulemus ilusam kui nüri teraga, seetõttu tuleks tera regulaarselt teritada (VIKINGi müügiesinduses).

9.2 Kallakutel niitmine

Turvalisuse põhjustel ei tohi muruniidukit kasutada suurema kaldenurgaga kui 25°. 25° (46,6%) kaldenurk vastab vertikaalsele tõusule 46,6 cm horisontaalpikkuse 100 cm puhul.

9.3 Elektrimootori öige koormus

Ärge lülitage muruniidukit sisse kõrges rohus või kõige madalamal niitmiskõrgusel.

Muruniidukit võib koormata vaid nii tugevalt, et elektrimootori pöörlemiskiirus seejuures oluliselt ei lange.

Pöörlemiskiiruse vähenedes reguleerige niitmiskörgust körgemale ja/või vähendage ettenihkekiirust.

9.4 Kui niitmistera on blokeeritud

Seisake kohe mootor ja tömmake võrgujuhe välja. Seejärel kõrvaldage rikke põhjus.

9.5 Mootori termiline ülekoormuskaitse

Kui töö käigus tekib mootori ülekoormus, siis lülitab sisseehitatud termiline ülekoormuskaitse mootori iseseisvalt välja.

Ülekoormuse põhjused:

– liiga kõrge muru niitmine või liiga madalaks reguleeritud niitmiskõrgus;
– liiga suur ettenihkekiirus;
– ebapiisav jahutusõhuavade (sissevoolupilude) puhastus;
– nüri või kulunud niitmistera;

- ebasobiv või liiga pikk ühendusjuhe - pingelangus. (⇒ 11.1)

Taaskasutuselevött

Pärast jahtumisaega kuni 10 min (sõltub keskkonnatemperatuurist) võite seadme tavalisel viisil kasutusele võtta. (⇒ 11.)

10. Turvaseadised

10.1 Kahe-käe-kasutus

Elektrimootori saab sisse lülitada ainult siis, kui parema käega vajutatakse käivitusnuppu ja hoitakse selles asendis ning seejärel vasaku käega tömmatakse mootori pidurduskäepidet juhtraua suunas.

10.2 Mootori järeltööpidur

Pärast mootori pidurduskäepideme lahtilaskmist jääb niitmistera vähem kui 3 sekundi pärast seisma.

Mootorisse integreeritud järeltööpidur lühendab järeltöötamisaega kuni tera seismajäämiseni.

11. Seadme käivitamine

11.1 Seadme lülitamine elektrivörku

Elektrilöögi oht!

Järgige peatükis „Ohutusnõuded“ toodud ohutusjuhiseid. (⇒ 4.)

Kaablitrumlit kasutades peab ühendusjuhe olema täielikult maha keritud, muidu võib elektritakistuse tõttu tekkida võimsuskadu ja ülekuumenemine.

Ühendusjuhtmetena tohib kasutada ainult juhtmeid, mis pole kergemad kui kummivoolikuga juhtmed H07 RN-F DIN/VDE0282.

Miinimumläbimõõt:

pikkus kuni 25 m: 3 x 1,5 mm² pikkus kuni 50 m: 3 x 2,5 mm²

Ühenduskaablite liitmikud peavad olema kummist või kummikattega ja vastama normile DIN/VDE 0620.

Võrgupinge ja -sagedus peavad vastama tüübisildil või peatükis „Tehnilised andmed” (⇒ 18.) toodud andmetega.

Võrgujuhe peab olema piisavalt kaitstud. (⇒ 18.)

Seade on ette nähtud kasutamiseks vooluvõrgus võrguimpedantsiga Z_max edastuspunktis (majaühendus) maksimaalselt 0,49 oomi (50 Hz).

Kasutaja peab tagama, et seadet käitatakse vaid elektrivõrgus, mis vastab nendele tingimustele. Vajaduse korral saab võrguimpedantsi küsida kohalikust energiavarustusettevõttest.

11.2 Tõmbetõkis

Tömbetõkis takistab töötamise ajal tahtmatut ühendusjuhtme väljatõmbamist ja seetõttu võimalikku võrguühenduse kahjustamist seadmel.

Seetõttu tuleb ühendusjuhe juhtida läbi tömbetõkise.

• Moodustage ühendusjuhtmest (1) aas ja pistke august (2) läbi.
• Riputage aas üle konksu (3) ja keerake kinni.

11.3 Muruniiduki sisselülitamine

Ärge käivitage masinat kõrges rohus või kõige madalamal niitmiskõrgusel, kuna see raskendab käivitamist.

• Vajutage käivitusnuppu (1) ja hoidke selles asendis. Tömmake mootori pidurduskäepidet (2) juhtraua poole ja hoidke selles asendis.
• Käivitusnupu (1) vöib pärast mootori pidurduskäepideme (2) vajutamist lati lasta.

11.4 Muruniiduki väljalülitamine

- Laske mootori pidurduskäepide (1) lahti. Mootor ja niitmistera jäävad pärast lühikest järeltöötamisaega seisma.

11.5 Täitumuse näidik

Kogumiskorvi ülemisele osale on paigaldatud täitumuse näidik (1).

Öhuwool, mis tekib niitmistera pöörlemisega ja täidab murukogumiskorvi, tõstab täitumuse näidikut (2): murukogumiskorv täitub niidetud rohuga.

Kui murukogumiskorv täitub, väheneb öhuvool ja täitumuse näidik langeb (3).

- Tühjendage täidetud murukogumiskorv (⇒ 11.6).

11.6 Murukogumiskorvi tühjendamine

• Lülitage mootor välja (⇒ 11.4) ja eemaldage murukogumiskorv (⇒ 8.3).
• Avage murukogumiskorvi kinnituslapats (1) ja lükake murukogumiskorvi ülemine osa (2) üles.
• Hoidke murukogumiskorvist vastavalt joonisele murukogumiskorvi ülemise osa (3) ning alumise osa (4) käepidemetest kinni ja tühjendage.

12. Hooldus

12.1 Üldine teave

Vigastusoht!

Järgige peatükis „Ohutusnõuded“ toodud ohutusjuhiseid (⇒ 4.).

Iga-aastane hooldus müügiesinduses

Muruniidukit tuleb lasta kord aastas müügiesinduses kontrollida. VIKING soovitab VIKINGi müügiesindust.

12.2 Seadme puhastamine

Hooldusvälp: pärast igakordset kasutamist

• Eemaldage murukogumiskorv ( 8.3).

Vigastusoht!

Enne üleskallutamist asetage niiduk kõvale, horisontaalsele ja tasasele aluspinnale. Seade võib puhastusasendis töötamisel ümber kukkuda. Seiske alati seadme külgmisel poolel. Ärge kunagi töötage niiduki ees ega taga.

Puhastusasend ME 339 C:

• Ühepoolse juhtraua kokkupööramine (⇒ 8.1).
• Tõstke väljaviskeava luuk (1) üles, kallutage muruniidukit üles ja asetage juhtraua konsoolile (2).
• Jätke juhtraud (3) maha toetuma ja fikseerige kiirpingutiga (4) sellesse asendisse.

Puhastusasend ME 339

• Kahepoolse juhtraua kokkupööramine (⇔ 8.2).
• Kallutage muruniidukit üles ja asetage juhtraua alumistele osadele (5).

Juhised puhastamiseks

Puhastage seade põhjalikult pärast iga kasutuskorda. Hoolikas käsitsemine kaitseb seadet kahjude eest ja pikendab seadme kasutusiga.

Puhastage mootorikatte ja korpuse alumise osa vahel asuvat jahutusōhuava (sissevoolupilu), et mootori piisav jahutus oleks tagatud.

Puhastage niitmistera.

Puhastage niiduki alumine pool harja ja veega. Eelnevalt lükake korpusesse ja väljaviskešahti jäänud murujäägid puupulgaga lahti.

Ärge suunake kunagi veejuga mootoridetailidele, tihenditele, laagritele ja elektrikomponentidele (nt lülitid). Selle tagajärjeks on kulukas remont.

Kui mustus ei tule vee ja harja või lapiga maha, soovitab VIKING kasutada spetsiaalset puhastusvahendit (nt firmalt STIHL).

12.3 Elektrimootor ja rattad

Elektrimootor ei vaja hooldust.

Rattalaagrid ei vaja hooldust.

12.4 Juhtraua ülemine osa ME 339

Hooldusvälp: enne iga kasutust

Juhtraua ülemine osa on kaetud isoleerkihiga. Kui sellel on kahjustusi, siis tuleb juhtraua ülemine osa välja vahetada.

12.5 Niitmistera hooldus

Hooldusvälp: enne iga kasutust

• Kallutage muruniiduk puhastusasendisse üles (⇒ 12.2).

• Puhastage niitmisterasid (1) ja kontrollige kahjustuste (sälkude või pragude) suhtes ning vajadusel vahetage välja.

• Kontrollige vähemalt 5 kohas nihkmõõdikuga (2). Minimaalne paksus peab olemas olema eriti tera tiivikute piirkonnas.

• Asetage joonlaud (3) tera eesmisele servale ja mõõtke kulumist.

Kulumispiirid

Tera paksus pea olema igas kohas vähemalt 1,6 mm.

Terasid tohib teritamisel maksimaalselt 5 mm jagu väiksemaks teritada.

Kui muruniidukis ei kasutada tarnitud tera, vaid nt erivarustusena saadaolevat multšimistera, kehtivad ka vastavalt teistsugused kulumispiirid (vt kasutusjuhendit Komplekt 339).

Vigastusoht!

Kulunud või kahjustatud tera võib murduda ja raskeid vigastusi tekitada. Seetõttu tuleb niitmistera hooldusjuhistest igal juhul kinni pidada.

Muruniidukit ei tohi kindlasti kasutada, kui mõni lõikeüksuse (mis koosneb niitmisterast, tera poldist ja tera alusega) osa on kahjustatud või kulunud.

Terad kuluvad erinevalt, olenevalt kasutuskohast ja -kestusest. Kui kasutate seadet liivasel pinnasel või sageli kuivades tingimustes, siis kulub tera keskmisest kiiremini.

Niitmistera vahetades vahetage alati välja ka tera polt (4).

12.6 Niitmistera eemaldamine ja paigaldamine

Et vältida tera poldi kahjustusi, kasutage lahti- või kinnikeeramiseks sobivat kuuskantmutrivõtit (22 mm).

1 Demonteerimine

• Kasutage sobivat puuklotsi (1), et niitmistera (2) toestada.
• Eemaldage tera polt (3) ja võtke niitmistera (2) ära.

2 Paigaldamine

Vigastusoht!

Niitmistera (2) tohib paigaldada ainult nii, nagu joonisel näidatud. Lapatsid (6) peavad olema suunatud alla ja tera kaardus tiivikud üles.

Terapoltide ettenähtud pingutusmomendist 10 - 15 Nm tuleb täpselt kinni pidada, kuna sellest söltub löikeinstrumendi kinnituse tugevus. Kinnitage tera polt (3) lisaks vahendiga Loctite 243.

• Puhastage tera kinnituskoht ja tera pesa.
• Paigaldage niitmistera (2) kaardus tiivikutega ülespoole. Kinnituskonksud (4) tuleb asetada niitmistera aukudesse (5).
• Kasutage sobivat puuklotsi (1), et niitmistera (2) toestada.
• Keerake tera polt (3) pöördemomendiga 10 - 15 Nm kinni.

12.7 Niitmistera teritamine

Vigastusoht!

Enne paigaldamist kontrollige, et teradel poleks kahjustusi. Tera tuleb välja vahetada, kui on näha sälke või pragusid, kui terad on rohkem kui 5 mm väiksemaks teritatud või kui tera on mõnes kohas õhem kui 1,6 mm. (⇒ 12.5)

VIKING soovitab lasta niitmistera teritada vastaval spetsialistil. Valesti teritatud tera (vale teritusnurga, ebaühtlane teritus jms) korral halveneb seadme talitlus.

Teritamisjuhend

• Niitmistera eemaldamine. (⇒ 12.6)
- Niitmistera tuleb teritamisel jahutada, nt veega. Tera ei tohi siniseks värvuda, siis väheneb teravus.
- Tasakaalutuse töttu tekkiva vibratsiooni vältimiseks teritage terad ühtlaselt.
• Teritusnurgast 30° tuleb kinni pidada.
- Vajadusel eemaldage pärast teritamist löikeservadelt teritusjäägid peene lihvimispaberiga.

12.8 Hoiulepanek (talvepaus)

Hoidke seadet kuivas, suletud ja tolmuvabas ruumis. Veenduge, et masinat hoitakse väljaspool laste tegevusulatust.

Hoiustage muruniidukit ainult töökorras olekus, vajaduse korral pöörake juhtraud kokku.

Kõik mutrid, poldid ja kruvid peavad olema tugevalt kinni keeratud, vahetage seadmel loetamatud ohu- ja hoiatussildid välja,

kontrollige kogu masinat, et ei esineks kulumisi või kahjustusi. Vahetage kulunud või kahjustatud osad välja.

Seadmel esineda võivad tõrked tuleb kõrvaldada enne hoiulepanekut.

Muruniiduki pikemaks ajaks seismapanemisel tuleb järgida järgmisi punkte.

• Puhastage hoolikalt seadme köik välimised osad.
• Määrige kõiki liikuvaid osi korralikult öli või määrdeainega.

13. Transport

13.1 Muruniiduki kandmine ja kinnitamine

Vigastusoht!

Järgige peatükis „Ohutusnõuded“ toodud ohutusjuhiseid. (⇒ 4.)

Seadme kandmine

• Töstke muruniidukit ainult transpordipidemetest (1, 2) üles. Jälgige alati, et niitmistera oleks teie kehast, eelkõige kätest ja jalgest piisavalt kaugel.
• Kandke muruniidukit kahe käega, hoides ühte kätt ülemisel transpordipidemel (2) ja teist kätte alumisel transpordipidemel (1),

või

- kandke muruniidukit, hoides ühte kätte ülemisel transpordipidemel (2).

Seadme kinnitamine

• Kinnitage muruniiduk laadimispinnale sobivate kinnitusvahenditega.
• Kinnitage trossid või kinnitusrihmad käepidemete (1, 2) külge.

14. Keskkonnakaitse

Mahaniidetud muru ei ole prügi, see tuleb kompostida.

Pakendid, seade ja tarvikud on valmistatud taaskasutatavatest materjalidest ning tuleb

vastavalt jäätmekäitlusse suunata.

Materjalijääkide keskkonnateadlik käitlemine soodustab ressursside taaskasutamist. Sellepärast tuleb seade pärast tavapärase kasutusaja löppu viia korduvkasutusega materjalide kogumiskohta. Jäätmekäitlusse suunamisel järgige peatükis „Jäätmekäitlus” toodud andmeid (⇒ 4.7).

Pöörduge oma jäätmekäitluskeskuse poole või oma müügiesindusse, et teada saada, kuidas jäätmeid nõuetekohaselt käidelda.

15. Kulumise minimeerimine ja kahjude vältimine

Järgige palun kindlasti järgmisi olulisi juhiseid, et vältida oma VIKINGi seadmel kahjustusi ja liigset kulumist.

1. Kuluosad

Mõned VIKINGi seadmeosad kuluvad ka sihipärasel kasutamisel ning need tuleb vastavalt kasutamise viisile ja kestusele öigeaegselt välja vahetada.

Nende hulka kuuluvad muuhulgas:

- t e r a

- murukogumiskorv

2. Selle kasutusjuhendi nõuetest kinnipidamine

VIKINGi seadet tuleb kasutada, hooldada ja hoiule panna hoolikalt, nagu on selles kasutusjuhendis kirjeldatud. Kõigi kahjude eest, mis tulenevad ohutus-, käsitsemis- ja hooldusjuhiste eiramisest, vastutab kasutaja ise.

See kehtib eriti:

• ebapiisavalt dimensioonitud toitejuhtme (ristlõike) kohta;
  – vale elektriühenduse (pinge) kohta;
  – VIKINGi poolt mittelubatud muudatuste tegemisel tootele;
  – instrumentide või tarvikute kasutamise kohta, mis ei ole seadme jaoks lubatud või sellele sobivad või on madala kvaliteediga;
  – toote mittesihipärase kasutamise kohta;
  – toote kasutamisel spordiüritustel või võistlustel;
• defektsete komponentidega toote edasikasutamisel tekkinud kahjude korral.

3. Hooldustööd

Kõiki peatükis „Hooldus” nimetatud töid tuleb teostada regulaarselt.

Kui kasutaja ise ei saa neid hooldustöid teostada, tuleb lasta need müügiesinduses teha.

VIKING soovitab lasta hooldus- ja remonttöid teha ainult VIKINGi müügiesinduses.

VIKINGi müügiesinduste töötajaid koolitatakse regulaarselt ja nende käsutuses on tehniline teave.

Kui need tööd jäetakse tegemata, vöivad tekkida kahjustused, mille eest vastutab kasutaja.

Nende hulka kuuluvad:

• ajamimootori kahjustused jahutusavade (sissevoolupilude) ebapiisava puhastamise tõttu;
• korrosioon ja muud kahjustused vale hoiustamise töttu;
• seadme kahjustused madala kvaliteediga varuosade kasutamise töttu;
• kahjustused hilinenud või ebapiisava hoolduse töttu või kahjustused hooldus-või remonttööde töttu, mida ei tehtud müügiesinduse töökodades.

16. Tavalised varuosad

Niitmistera

6320 702 0100

Tera polt

6310 710 2800

Niitmistera kinnituselemendid (nt tera polt) tuleb tera vahetamisel või paigaldamisel välja vahetada. Varuosad on saadaval VIKINGI müügiesinduses.

17. Tootja CE- vastavusdeklaratsioon

Meie,

VIKING GmbH

Muruniiduk, käsitsi juhitav ja elektriline (ME)

Kaubamärk: VIKING

Tüüp: ME 339.0

ME 339.0 C

Seerianumber 6320

vastab järgmistele EÜ-direktiividele: 2000/14/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC, 2011/65/EC

Toode on välja töötatud kooskõlas järgmiste normidega: EN 60335-1, EN 60335-2-77

Kohaldatud vastavushindamise meetod: lisa VIII (2000/14/EC)

Asjaomase nimetatud asutuse nimi ja aadress:

Tehnilise dokumentatsiooni koostamine ja säilitamine. Johann Weiglhofer VIKING GmbH

Valmistusaasta ja seerianumbri leiate seadme tüübisildilt.

Mōōdetud mūratase: 92,5 dB(A)

Garanteeritud müratase: 93 dB(A)

Langkampfen, 2015-01-02 (AAAA-KK-PP)

VIKING GmbH

Uurimis- ja tootearendusosakonna juhataja

18. Tehnilised andmed

ME 339.0 / ME 339.0 C:

Seerianumber 6320

Mootor, liik Elektrimootor

Tootja	Cleva
	AC universaalne
Tüüp	mootor
Pinge	230 V~
Koormusvõimsus	1200 W
Sagedus	50 Hz
Kaitse	5 A
Kaitseklass	II
Kaitseliik	IPX 4
Lõikeinstrument	lattvikat
Niitmislaius	37 cm
Lõikeseadise
pöörlemiskiirus	3200 p/min
vastavalt direktiivile 2000/14/EC:
Garanteeritud
müratase L_WAd	93 dB(A)
vastavalt direktiivile 2006/42/EC:
Müratase töökohal
L_pA	79 dB(A)
Ebastabiilsus K_pA	1 dB(A)
Lattvikati ajam	permanentne

ME 339.0 / ME 339.0 C:

Tera poldi kruvi pingutusmoment	10–15 Nm
Esiratta ∅	150 mm
Tagaratta ∅	180 mm
Murukogumiskast	40 l
Niitmiskõrgus	30–70 mm
Niitmiskõrgus (ainult Ühendkuningriigis)	20–70 mm

ME 339.0:

Toodud vibratsioonitase vastavalt standardile EN 12096:

Mõõdetud väärtus
a_hw	0,82 m/sek ^2
Ebastabiilsus K_hw	0,41 m/sek ^2
Mõõtmine vastavalt standardile EN 20643
P/L/K	122/42/107 cm
Kaal	14 kg
Mass (ainultÜhendkuningriigis)	15 kg

ME 339.0 C:

Toodud vibratsioonitase vastavalt standardile EN 12096:

Mõõdetud väärtus
a_hw	0,55 m/sek ^2
Ebastabiilsus K_hw	0,28 m/sek ^2
Mõõtmine vastavalt standardile EN 20643
P/L/K	128/42/107 cm
Kaal	14 kg

19. Törkeotsing

Vajadusel pöörduge müügiesindusse, VIKING soovitab VIKINGi müügiesindust.

Rike.

Mootor ei käivitu.

Võimalik põhjus.

– Puudub vörgupinge.
– Ühendusjuhe/pistik või pistiku ühenduslüli või lüliti on katki.
– Käivitusnuppu pole vajutatud.
– Mootor on üle koormatud liiga kõrge või niiske rohu tõttu.
– Mootorikaitse on aktiveerunud.
– Niiduki korpus on ummistunud.
– Pistiku kaitse on läbi (GB versioon).

Abinõu.

• Kontrollige kaitset. (⇒ 11.1)
  – Kontrollige kaableid/pistikuid/lüliteid või vahetage need välja (⇒ 11.1)
  – Vajutage käivitusnuppu. (⇒ 11.3)
  – Ärge käivitage mootorit körges rohus, kohandage niitmiskörgust. (⇒ 8.4)
  – Laske seadmel jahtuda (⇒ 9.5).
  – Puhastage niitmiskorpust. (⇔ 12.2)
  – Vahetage pistiku kaitse. (✗)

Rike

Sageli rakenduv vörgukaitse

Võimalik põhjus

– Ebasobiv ühendusjuhe.
– Võrgu ülekoormus.
– Seade on üle koormatud liiga kõrge või niiske rohu niitmise tõttu.

Abinõu

– Sobiva ühendusjuhtme kasutamine. (⇒ 11.1)
– Seadme ühendamine teise vooluringi.
– Sobitage niitmiskõrgus ja niitmiskiirus niitmistingimustega. (⇒ 8.4)

Rike

Tugev vibratsioon töötamise ajal

Võimalik põhjus

– Tera polt on lahti.

– Tera pole tasakaalus.

Abinõu

- Keerake tera polt kinni. (⇒ 12.6)

- Teritage tera (tasakaalustage) või vahetage välja. (⇒ 12.7)

Rike

Kehv lõige, muru muutub kollaseks

Võimalik põhjus

– Niitmistera on nüri vöi kulunud.

- Ettenihkekiirus on niitmiskõrgusega võrreldes liiga suur.

Abinõu

- Teritage või vahetage niitmistera välja. (⇒ 12.7)

– Vähendage ettenihkekiirust ja/või valige õige niitmiskõrgus. (⇒ 8.4)

Rike.

Käivitamine on raskendatud või mootori võimsus väheneb

Võimalik põhjus.

– Liiga kōrge või niiske muru niitmine.

– Niiduki korpus on ummistunud.

Abinõu.

– Sobitage niitmiskõrgus ja niitmiskiirus niitmistingimustega. (⇒ 8.4)

– Puhastage niiduki korpus (puhastamise ajaks tömmake vörgupistik välja). (⇒ 12.2)

Rike

Väljaviskekanal on ummistunud

Võimalik põhjus

– Niitmistera on kulunud.

– Liiga kõrge või niiske muru niitmine.

Abinōu

– Vahetage niitmistera välja. (⇔ 12.7)

- Sobitage niitmiskõrgus ja niitmiskiirus niitmistingimustega. (⇒ 8.4)

20. Teenindusplaan

20.1 Üleandmise kinnitus

Mudel:

Seerianumber:

Kuupäev: ____ ____ ____ ____ ____

Kuupäev: ____ ____ ____ ____ ____

20.2 Teeninduse kinnitus

Andke hooldustööde korral see kasutusjuhend VIKINGi müügiesindusele.

Seal lisatakse vastavatesse ettenähtud kohtadesse kinnitus teenindustööde teostamise kohta.

Teeninduse teostamise kuupäev

Järgmise teeninduse kuupäev

Hörmətli müştəri,
