BRUKSANVISNING ME 339 C VIKING

11.3 Slå på gressklipperen

● Trykk på startknappen (1), og hold den inne. Trykk motorstoppbøylen (2) mot styret, og hold den der. ● Du kan slippe startknappen (1) igjen etter at du har betjent motorstoppbøylen (2).

11.4 Slå av gressklipperen

DEENFRNLITESPTNODAPLSKHUHRCS SV 0478 121 9917 E - SV Bästa kund! Tack för att du har bestämt dig för en kvalitetsprodukt från VIKING. Denna produkt har tillverkats med moderna tillverkningsmetoder och omfattande åtgärder för att säkerställa kvaliteten. Vårt mål är inte uppnått förrän du är helt nöjd med din maskin. Kontakta din återförsäljare eller vår försäljningsavdelning om du har frågor beträffande maskinen. Vi önskar dig mycket nytta och nöje med din VIKING maskin! Företagsledningen Tryckt på klorfritt blekt papper. Papper kan återvinnas. Skyddsomslaget är halogenfritt.

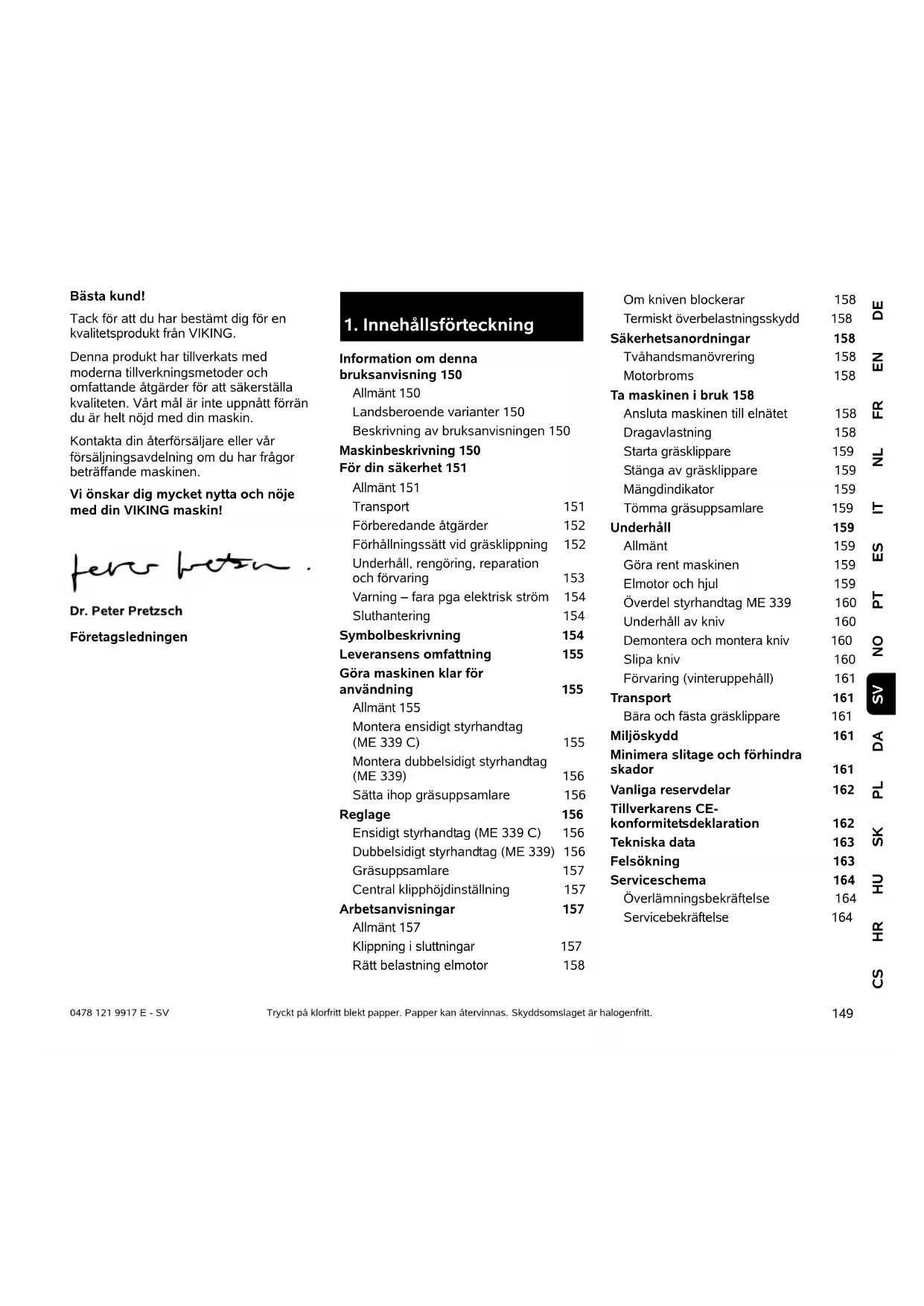

1. Innehållsförteckning

Information om denna bruksanvisning 150 Allmänt 150 Landsberoende varianter 150 Beskrivning av bruksanvisningen 150 Maskinbeskrivning 150 För din säkerhet 151 Allmänt 151 Transport 151 Förberedande åtgärder 152 Förhållningssätt vid gräsklippning 152 Underhåll, rengöring, reparation och förvaring 153 Varning – fara pga elektrisk ström 154 Sluthantering 154 Symbolbeskrivning 154 Leveransens omfattning 155 Göra maskinen klar för användning 155 Allmänt 155 Montera ensidigt styrhandtag (ME 339 C) 155 Montera dubbelsidigt styrhandtag (ME 339) 156 Sätta ihop gräsuppsamlare 156 Reglage 156 Ensidigt styrhandtag (ME 339 C) 156 Dubbelsidigt styrhandtag (ME 339) 156 Gräsuppsamlare 157 Central klipphöjdinställning 157 Arbetsanvisningar 157 Allmänt 157 Klippning i sluttningar 157 Rätt belastning elmotor 158 Om kniven blockerar 158 Termiskt överbelastningsskydd 158 Säkerhetsanordningar 158 Tvåhandsmanövrering 158 Motorbroms 158 Ta maskinen i bruk 158 Ansluta maskinen till elnätet 158 Dragavlastning 158 Starta gräsklippare 159 Stänga av gräsklippare 159 Mängdindikator 159 Tömma gräsuppsamlare 159 Underhåll 159 Allmänt 159 Göra rent maskinen 159 Elmotor och hjul 159 Överdel styrhandtag ME 339 160 Underhåll av kniv 160 Demontera och montera kniv 160 Slipa kniv 160 Förvaring (vinteruppehåll) 161 Transport 161 Bära och fästa gräsklippare 161 Miljöskydd 161 Minimera slitage och förhindra skador 161 Vanliga reservdelar 162 Tillverkarens CE- konformitetsdeklaration 162 Tekniska data 163 Felsökning 163 Serviceschema 164 Överlämningsbekräftelse 164 Servicebekräftelse 1640478 121 9917 E - SV

Denna bruksanvisning är en original bruksanvisning från tillverkaren enligt EG-riktlinjen 2006/42/EC. VIKING arbetar ständigt med vidareutveckling av sitt produktutbud. Vi förbehåller oss därför rätten till ändringar av design, teknik och utrustning. Inga anspråk grundade på uppgifter och bilder i denna bruksanvisning kan därför ställas.

2.2 Landsberoende varianter

VIKING levererar maskinerna med olika kontakter och strömbrytare, beroende på vilket land maskinen ska levereras till. På bilderna visas maskiner med eurokontakter. Nätanslutningen av maskiner med andra kontakter sker på liknande sätt.

2.3 Beskrivning av bruksanvisningen

Bilder och text beskriver vissa arbetsmoment. Samtliga bildsymboler, som finns på maskinen, förklaras i denna bruksanvisning. Blickriktning: Blickriktning vid användning ”vänster” och ”höger” i bruksanvisningen: Användaren står bakom maskinen och ser framåt i färdriktningen. Kapitelhänvisning: En pil hänvisar till motsvarande kapitel och underkapitel med ytterligare förklaringar. Följande exempel visar en hänvisning till ett kapitel: (Ö 2.1) Märkning av textavsnitt: De beskrivna anvisningarna kan vara markerade som i följande exempel. Arbetsmoment som kräver att användaren ingriper: ● Lossa skruven (1) med en skruvmejsel, aktivera spaken (2) ... Allmänna uppräkningar: – Användning av produkten för sport- eller tävlingsändamål Text med extra betydelse: Textavsnitt med extra betydelse markeras med en av följande symboler, för att ytterligare framhäva dem i bruksanvisningen. Text med bildreferens: Bilder som förklarar hur maskinen används finns alldeles i början av bruksanvisningen. Kamerasymbolen kopplar samman bilderna på bildsidorna med motsvarande textavsnitt i bruksanvisningen.

2. Information om denna

bruksanvisning Fara! Risk för olycksfall och allvarliga personskador. Ett visst förhållningssätt är nödvändigt eller bör undvikas. Varning! Risk för personskador. Ett visst förhållningssätt förhindrar möjliga eller sannolika personskador. Var försiktig! Lätta personskador resp. sakskador kan förhindras med ett visst förhållningssätt. Anvisning Information om hur du bättre använder maskinen och undviker möjlig felhantering.

3. Maskinbeskrivning

1 Styrhandtagets överdel 2 Styrhandtagets underdel 3 Kåpa 4 Motorkåpa 5 Bakhjul 6 Framhjul 7 Gräsuppsamlare 8 Övre transporthandtag 9 Nedre transporthandtag 10 Utkastlucka 11 Vred 12 Snabblåsspak 13 Död mans grepp 14 Höjdinställningsspak 15 Dragavlastning 16 Nätanslutning 17 Startknapp 18 Typskylt

Föreskrifterna för undvikande av olycksfall måste ovillkorligen följas under arbetet med gräsklipparen. Läs hela bruksanvisningen noggrant före den första idrifttagningen och förvara den på ett säkert ställe för senare referens. Bekanta dig med reglagen och hur maskinen används. Före den första användningen ska försäljaren eller annan fackkunnig person instruera användaren. Arbeta inte med gräsklipparen om du har druckit alkohol, eller tagit medicin eller droger som påverkar reaktionsförmågan. Arbeta aldrig när det finns personer, särskilt barn, eller djur i närheten. Tänk på att användaren är ansvarig för skador som drabbar andra personer och deras egendom. Lämna (låna) endast ut maskinen till personer som redan känner till denna modell och hur den ska hanteras. Lämna alltid med bruksanvisningen. Varning – risk för olycksfall! Gräsklipparen är endast avsedd för privat bruk och för gräsklippning, en annan användning är inte tillåten och kan vara farlig eller medföra skador på maskinen. På grund av risken för att användaren ska skadas får gräsklipparen t.ex. inte användas för följande (ofullständig uppräkning): – trimning av buskar, häckar och snår. – klippning av klätterväxter. – skötsel av gräs på takaltaner och i balkonglådor. – rengöring av gångstigar (suga upp, blåsa bort, röja snö). – hackning och finfördelning av träd- och häckmaterial. – utjämning av jordhögar, t.ex. mullvadshögar. – transport av klippmaterial, utom i den därför avsedda gräsuppsamlaren. Varning – risk för olycksfall! Endast tillbehör som har levererats av VIKING eller uttryckligen har godkänts för montering på denna maskin får användas. Dessutom får inga förändringar genomföras på maskinen. Var extra försiktig vid användning i offentliga anläggningar, parker, idrottsanläggningar, längs vägar och inom jord- och skogsbruk. Varning! Hälsorisk pga vibration! För hög belastning pga vibration kan medföra cirkulationsrubbningar eller nervskador, särskilt hos människor med hjärtbesvär. Ta kontakt med en läkare, om det uppträder symptom som kan ha orsakats av vibrationsbelastning. Sådana symptom, som vanligtvis uppträder i fingrarna, händerna eller handlederna, är t.ex. (ofullständig uppräkning): – känselbortfall. –smärtor. – muskelsvaghet. – missfärgning av huden. – obehagliga krypningar. Maskinen får inte användas av barn, oerfarna personer som inte känner till anvisningarna eller personer med nedsatt fysisk, sensorisk eller mental förmåga. Tillåt inte barn eller ungdomar under 16 år att använda maskinen.Det kan finnas lokala bestämmelser som bestämmer användarens lägsta ålder.

Använd alltid skyddshandskar, för att undvika personskador pga skarpa kanter på maskindelarna. Före transport ska maskinen stängas av, elkabeln dras ut och kniven ska stå stilla. Beakta uppgifterna i kapitlet ”Transport” (Ö 13.) när maskinen ska lyftas. Beakta maskinens vikt och använd lämpliga lasthjälpmedel (lastramper, lyftanordningar) vid behov. Undvik att komma i kontakt med kniven när du lyfter eller bär maskinen. Transportera maskinen endast när motorn är kall. Säkra maskinen och medtransporterade maskindelar (t.ex. gräsuppsamlare) på lastytan med lämpliga fästanordningar av rätt dimension (band, rep osv.).

Risk för kvävning! Risk för kvävning om barn leker med förpackningsmaterialet. Håll förpackningsmaterialet borta från barn.0478 121 9917 E - SV

Beakta regionala lagliga föreskrifter vid transport av maskinen, särskilt när det gäller lastens säkerhet och transport av föremål på lastflak.

4.3 Förberedande åtgärder

Personer som inte har läst bruksanvisningen får inte använda maskinen. Beakta kommunala föreskrifter för driftstider för motordrivna trädgårdsredskap. Använd alltid stadiga skor och långbyxor under gräsklippningen. Arbeta inte barfota eller med sandaler. Kontrollera området där maskinen ska användas noggrant och ta bort alla stenar, stockar, ståltrådar, ben och andra främmande föremål som kan kastas upp av maskinen. Avsyna alltid klippverktyg, fästskruvar och hela knivenheten, så att de är i felfritt skick och kontrollera dem särskilt beträffande fastsättning, skador samt slitage (Ö 12.5). Byt ut utslitna eller skadade delar innan maskinen används. Riskhänvisningar och varningsanvisningar på maskinen som blivit oläsliga eller skadade måste bytas ut. Din VIKING servande fackhandel har nya etiketter i lager. Starta inte motorn utan enligt föreskrift monterad kniv. Risk för överhettning av motorn! Använd inte gräsklipparen med skadade skyddsanordningar, utan fungerande motorbroms eller utan monterade skyddsanordningar, t.ex. utan utkastlucka resp. utan gräsuppsamlare. Använd alltid en oskadad gräsuppsamlare av säkerhetsskäl. De inkopplingsanordningar som installerats på maskinen får inte tas bort eller kringgås, (t.ex. genom att död mans greppet binds fast på styrhandtaget). Beakta uppgifterna i kapitlet ”Varning – fara pga elektrisk ström” (Ö 4.6).

4.4 Förhållningssätt vid gräsklippning

Håll tredje person, särskilt barn och djur, borta från det farliga området. Var försiktig, så att du inte utsätter andra för fara. Arbeta inte vid en omgivningstemperatur under +5 °C. Klipp inte vått gräs och inte när det regnar. Vått gräs ökar risken för olycksfall (användaren halkar lättare). Klipp endast i dagsljus eller bra artificiell belysning. Ställ maskinen på jämn mark när den ska startas. Maskinen får inte tippas när motorn startas. Starta motorn försiktigt. Beakta anvisningarna i kapitlet ”Ta maskinen i bruk” (Ö 11.). Se till att fötterna befinner sig på ett säkert avstånd från klippverktyget. Arbeta bara med gånghastighet – spring inte när du arbetar med maskinen. Om maskinen körs med för hög fart ökar risken för personskador pga snubbling, halkning osv. Stäng av motorn: – när gräsklipparen ska tippas vid transport över andra ytor än gräs. – när du skjuter gräsklipparen till eller från ytan som ska klippas. – innan du tar bort gräsuppsamlaren. Se alltid till att du står stadigt i sluttningar. Undvik klippning i alltför branta sluttningar för att inte förlora kontrollen över maskinen. Var särskilt försiktig när du ändrar riktning i en sluttning för att inte förlora kontrollen över maskinen. Arbeta alltid parallellt med sluttningen, inte uppåt eller nedåt, för att inte få den gående gräsklipparen över dig, vid förlust av kontrollen över maskinen. Varning – risk för att snubbla! Var särskilt försiktig när du går bakåt och när du drar gräsklipparen. Var särskilt försiktig när du vänder maskinen eller drar den mot dig. Av säkerhetsskäl får maskinen inte användas i sluttningar med en lutning över 25° (46,6%). Risk för personskador! 25° stigning motsvarar en vertikal lutning på 46,6 cm vid 100 cm horisontal längd.153 DEENFRNLITESPTNODAPLSKHUHRCS SV 0478 121 9917 E - SV Tänk på att arbetsverktygen fortsätter att gå i några sekunder tills de stannar. Försök inte att kontrollera kniven när gräsklipparen är i bruk. Öppna inte utkastluckan och/eller ta inte bort gräsuppsamlaren med roterande kniv. En roterande kniv kan orsaka personskador. Fäst aldrig föremål på styrhandtaget (t.ex. arbetskläder). Förlängningskablar får inte lindas runt styrhandtaget. Kontrollera kniven regelbundet beträffande fastsättning, skador samt slitage (Ö 12.5). Varning – risk för personskador! Håll händer och fötter borta från roterande delar. Rör aldrig vid den roterande kniven. Håll dig alltid borta från utkastöppningen. Säkerhetsavståndet som skapas av styrhandtaget måste alltid hållas. Undvik att starta och stänga av maskinen flera gånger under kort tid, och att ”leka” med startknappen. Risk för överhettning av motorn! Andra apparater, som är inkopplade på samma strömkrets, kan störas under ogynnsamma förhållanden pga de spänningsvariationer som maskinen orsakar vid starten. Om detta inträffar måste lämpliga åtgärder vidtagas (t.ex. anslutning till en annan strömkrets än den som den störda apparaten är ansluten till, driva maskinen via en strömkrets med lägre impedans). Stäng av motorn, dra ut elkontakten och se till att klippverktyget står helt stilla: – innan du tar bort blockeringar eller åtgärdar igentäppningar i utkastkanalen. – när klippverktyget har träffat ett främmande föremål. Klippverktyget måste kontrolleras beträffande skador. Gräsklipparen får inte tas i bruk med skadad eller böjd knivaxel resp. motoraxel. Risk för personskador pga defekta delar! – innan du kontrollerar, rengör eller genomför arbeten på gräsklipparen (t.ex. ställa in klipphöjd, fälla ned/ställa in styrhandtag). – om gräsklipparen börjar vibrera kraftigt. Hela maskinen, särskilt klippverktyget, måste då kontrolleras beträffande skador och lösa delar. Skadade delar måste bytas ut före fortsatt användning och lösa delar ska fästas/skruvas fast. – innan du lämnar maskinen resp. när maskinen lämnas utan tillsyn. – innan du lyfter eller bär maskinen. – före transport. Lyft eller bär aldrig en gräsklippare med motorn gående eller med ansluten elkabel. Personer, särskilt barn, eller föremål får inte transporteras med maskinen.

4.5 Underhåll, rengöring, reparation

och förvaring Stäng av maskinen och dra ut elkontakten före allt arbete på maskinen, före inställning eller rengöring av gräsklipparen samt före kontroll av om anslutningskabeln har snott sig eller är skadad. Använd kraftiga skyddshandskar vid allt arbete på klippverktyget. Låt maskinen svalna helt före förvaring i ett slutet utrymme, före underhåll och före rengöring. Genomför endast underhåll som beskrivs i denna bruksanvisning. Alla andra arbeten ska utföras av en servande fackhandel. VIKING rekommenderar att underhåll och reparation endast utförs av en VIKING servande fackhandel. En VIKING servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information. Om du saknar de rätta kunskaperna eller hjälpmedlen, kontakta alltid en servande fackhandel (VIKING rekommenderar en VIKING servande fackhandel). Använd endast högkvalitativa verktyg, tillbehör och reservdelar. I annat fall föreligger risk för olyckor med personskador eller skador på maskinen som följd. VIKING rekommenderar användningen av original VIKING verktyg, tillbehör och reservdelar. Deras egenskaper är optimalt anpassade till maskinen och användarens behov. Original VIKING reservdelar identifieras på VIKING reservdelsnumret, texten VIKING och i vissa fall VIKING reservdelsmarkeringen. På små delar kan beteckningen även stå ensam. Kontrollera att alla muttrar, bultar och skruvar är hårt åtdragna, så att maskinen är i säkert bruksskick. Kontrollera gräsuppsamlaren regelbundet beträffande slitage, skador och funktionsfel.0478 121 9917 E - SV

Om klippverktyget eller gräsklipparen stöter emot ett hinder resp. ett främmande föremål måste motorn stängas av, elkontakten dras ut och en fackmannamässig undersökning genomföras. Riskhänvisningar och varningsanvisningar på maskinen som blivit oläsliga måste bytas ut. Din VIKING servande fackhandel har nya etiketter i lager. Nätanslutningskabeln får endast repareras resp. bytas ut av en auktoriserad elektriker. Håll området kring kylöppningarna mellan motorkåpan och kåpan fritt från t.ex. gräs, halm, mossa, löv eller fett, för att undvika brandrisk. Om komponenter eller skyddsanordningar har tagits bort för underhåll måste de sättas tillbaka så snart som möjligt och i enlighet med föreskrifterna. Rengör gräsklipparen noggrant efter användningen. Använd inte en högtryckstvätt och rengör inte gräsklipparen under rinnande vatten (t.ex. med en trädgårdsslang). Använd inte aggressivt rengöringsmedel. Sådana rengöringsmedel kan skada plast och metall, och kan påverka användningen av din VIKING maskin negativt. Kontrollera hela maskinen regelbundet – särskilt vid förvaring av maskinen t.ex. före en längre tids arbetspaus (vinteruppehåll) – beträffande slitage eller skador. Byt ut utslitna eller skadade delar, så att maskinen alltid är i säkert bruksskick. Förvara den kalla gräsklipparen i ett torrt och slutet utrymme, ej tillgängligt för barn.

4.6 Varning – fara pga elektrisk ström

Varning! Risk för elektrisk stöt! Speciellt viktiga för den elektriska säkerheten är elkabel, elkontakt, strömbrytare och anslutningskabel. Skadade kablar, anslutningar och kontakter eller anslutningskablar, som inte motsvarar föreskrifterna, får inte användas, för att undvika risken för elektriska stötar. Kontrollera därför anslutningskabeln regelbundet beträffande skador eller åldrande (skörhet). Använd aldrig en skadad förlängningskabel. Byt ut skadade kablar mot nya och reparera inte förlängningskablarna. Använd inte maskinen med skadade eller utslitna kablar. Risk för elektrisk stöt! Anslut inte en skadad kabel och ta inte i en skadad kabel, innan den kopplats från elnätet. Risk för elektrisk stöt! Skadade kablar, anslutningar och kontakter eller anslutningskablar, som inte motsvarar föreskrifterna, får inte användas. Håll kabeln borta från kniven under klippningen. Använd endast fuktisolerade förlängningskablar avsedda för utomhusbruk, som är godkända för användning av maskinen (Ö 11.1). Även om drivmotorn är skyddad mot stänkvatten får du inte arbeta med gräsklipparen i regn eller våt omgivning. Låt inte maskinen stå utan skydd i regnet. Dra ut anslutningskabelns kontakt ur uttaget och dra inte i anslutningskabeln. Anslut maskinen endast till en strömkälla som har en säkerhetsbrytare med en utlösningsström på högst 30 mA. En elektriker kan ge ytterligare information. Se till att gräsklipparen inte skadas pga strömvariationer när maskinen ansluts till ett strömaggregat. Se alltid till att elkablarna som används är tillräckligt säkrade. Av elsäkerhetstekniska skäl måste elkabeln alltid vara rätt monterad på styrhandtaget (Ö 7.2).

Se till att den uttjänta maskinen sluthanteras på ett fackmannamässigt sätt. Gör maskinen obrukbar innan sluthanteringen. Ta särskilt bort elkabeln resp. elkabeln till motorn, för att förebygga olyckor. Risk för personskador pga kniven! Lämna även en uttjänt gräsklippare aldrig utan tillsyn. Se till att maskinen och kniven förvaras utom räckhåll för barn.

5. Symbolbeskrivning

Varning! Läs bruksanvisningen före idrifttagning.155 DEENFRNLITESPTNODAPLSKHUHRCS SV 0478 121 9917 E - SV ME 339 C: ME 339:

● Ställ maskinen på ett vågrätt, jämnt och fast underlag vid alla beskrivna arbeten.

7.2 Montera ensidigt styrhandtag

(ME 339 C) ● Placera det ensidiga styrhandtaget (1) i arbetsposition i styrkonsolen (2) och håll det så. ● Lägg in klämstyckena (H) till vänster och höger i styrkonsolen (2), som bilden visar. Fäst brickan (E) på skruven (F) och för in skruven (F) inifrån och utåt genom klämstycket och styrhandtagets underdel. ● Fäst brickan (E). ● Sätt in bulten (G) i snabblåsspaken (I) och skruva fast båda tillsammans på skruven (F). ● Stäng snabblåsspaken (3). ● Snabblåsspaken (3) måste vara så hårt åtdragen att den kan stängas helt och så att styrhandtaget är fast fixerat i styrkonsolen. Lossa snabblåsspaken igen vid behov och skruva in resp. ut skruven (F). Montera elkabel: ● Lägg in elkabeln (1) i kabellabyrinten (2) på styrkonsolen, som bilden visar. Kontrollera buntbandets (3) läge i kabellabyrinten. ● Tryck in elkabeln (1) i hållaren (4) på styrstagsmanschetten. Elkabeln måste ligga spänt an mot styrröret vid styrhandtagets underdel. Risk för personskador! Håll tredje person borta från det farliga området. Risk för personskador! Var försiktig, kniven är vass. Kniven fortsätter att rotera några sekunder efter från- koppling (motor- / knivbroms). Stäng av maskinen och dra ut elkon- takten före arbete med klippverktyg, före underhåll och rengöring, före kontroll av om anslutningskabeln har snott sig eller är skadad, och innan du lämnar maskinen. Risk för elektrisk stöt! Håll anslutningskabeln borta från klippverktyget. ME 339: Starta motorn. ME 339 C: Starta motorn. ME 339 C: Stäng av motorn.

6. Leveransens omfattning

Pos. Beteckning Antal A Grundmaskin 1 B Gräsuppsamlarens överdel 1 C Gräsuppsamlarens underdel

7. Göra maskinen klar för

användning Risk för personskador Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet” (Ö 4.).

styrhandtag (ME 339) Montera styrhandtagets överdel: ● För in den platta rundskruven (J) genom kabelstyrningen (K) och fäst elkabeln (1). ● Fäst det dubbelsidiga styrhandtaget (2) på styrhandtagets båda underdelar (3). För in de platta rundskruvarna (J) – till höger med kabelstyrning (K), till vänster utan – inifrån och utåt genom hålen, och skruva fast med vreden (L). Montera kabelclips: ● Fäst elkabeln (1) med kabelclipset (M) på styrhandtagets överdel. Se till att avståndet mellan kabelclipset och strömbrytaren på styrhandtagets överdel är 25 - 27 cm.

7.4 Sätta ihop gräsuppsamlare

● Placera gräsuppsamlarens överdel (B) på gräsuppsamlarens underdel (C). Kontrollera att läget i styrningarna (1) är rätt. ● Tryck in bultarna (D) inifrån genom de avsedda öppningarna. ● Snäpp in gräsuppsamlarens överdel (B) i gräsuppsamlarens underdel med ett lätt tryck. ● Fäst gräsuppsamlaren (Ö 8.3).

8.1 Ensidigt styrhandtag

(ME 339 C) Gräsklipparen ME 339 C är utrustad med ett inställbart teleskopstyrhandtag. 1 Fälla ned styrhandtag: Transportläge (för rengöring av maskinen, för platsspararande transport och förvaring): ● Ställ styrhandtaget i lägsta läget. ● Håll styrhandtaget (1) med en hand och öppna snabblåsspaken (2). ● Fäll ned styrhandtaget (1) framåt. ● Vid behov kan snabblåsspaken (2) stängas och styrhandtaget fixeras i transportläge. Arbetsposition (för att skjuta maskinen): ● Fäll upp styrhandtaget (1) bakåt och håll det med en hand. ● Stäng snabblåsspaken (2). ● Snabblåsspaken (2) måste vara åtdragen så mycket att den kan stängas helt och att styrhandtaget då är fast fixerat i styrkonsolen. Lossa snabblåsspaken igen vid behov och skruva in resp. ut skruven (3). ● Ställ in styrhandtagets höjd. 2 Höjdinställning: Höjden på teleskopstyrhandtaget kan ställas in steglöst: ● Håll styrhandtagets överdel (4) med en hand och öppna snabblåsspaken (5). ● Dra ut styrhandtagets överdel (4) ur styrhandtagets underdel resp. skjut in den i styrhandtagets underdel och ställ in önskad höjd på styrhandtaget. ● Håll styrhandtagets överdel (4) med en hand och stäng snabblåsspaken (5). ● Snabblåsspaken (5) måste vara åtdragen så mycket att den kan stängas helt och att styrhandtagets överdel är fast fixerad i styrhandtagets underdel. Lossa snabblåsspaken igen vid behov och vrid på räffelmuttern (6).

8.2 Dubbelsidigt styrhandtag

(ME 339) Risk för elektrisk stöt! Tryck endast fast kabelclipset för hand. Använd inte verktyg (t.ex. hammare, skruvmejsel), så att styrhandtagets isoleringsskikt inte skadas.

Risk för elektrisk stöt! Elkabeln måste alltid fixeras i styrstagsmanschetten och i styrkonsolen. Elkabeln måste hänga lite löst i teleskopstyrhandtagets högsta läge (Ö 7.2). Risk för klämskador! Genom att lossa snabblåsspakarna kan styrhandtaget fällas ned resp. skjutas ihop. Håll därför alltid högst upp på styrhandtaget (1) med en hand, medan du öppnar snabblåsspakarna.

Risk för klämskador! Genom att lossa vreden kan styrhandtagets överdel fällas ned. Håll därför alltid högst upp på styrhandtagets överdel (2) med en hand, medan du skruvar loss vreden.

DEENFRNLITESPTNODAPLSKHUHRCS SV 0478 121 9917 E - SV Fälla ned styrhandtag: Transportläge (för rengöring av maskinen, för platsspararande transport och förvaring): ● Skruva loss vreden (1), tills de är fria och lätt kan flyttas fram och tillbaka, och fäll ned styrhandtagets överdel (2) framåt. Arbetsposition (för att skjuta maskinen): ● Fäll upp styrhandtagets överdel (2) bakåt och håll den med en hand. ● Skruva åt vreden (1). Kontrollera att läget på kabelstyrningen (3) är rätt.

Fästa: ● Öppna utkastluckan (1) och håll den så. ● Fäst gräsuppsamlaren (2) med hållarklackarna (3) i urtagen (4) på maskinens baksida. ● Stäng utkastluckan (1). Lossa: ● Öppna utkastluckan (1) och håll den så. ● Lyft gräsuppsamlaren (2) och ta bort den bakåt. ● Stäng utkastluckan (1).

8.4 Central klipphöjdinställning

Fem olika klipphöjder mellan 30 mm och 70 mm kan ställas in. Steg 1 = minsta klipphöjden Steg 5 = största klipphöjden Gräsklippare för Storbritannien: Sex olika klipphöjder mellan 20 mm och 70 mm kan ställas in. Steg S = minsta klipphöjden Steg 5 = största klipphöjden Ställa in klipphöjd: ● Tryck bort höjdinställningsspaken (1) lite från gräsklipparen, tills låsklackarna (2) frigör spaken. ● Större klipphöjd: Lyft gräsklipparen med höjdinställningsspaken (1) (spaken flyttas framåt). Mindre klipphöjd: Tryck ned gräsklipparen med höjdinställningsspaken (1) (spaken flyttas bakåt). ● Tryck höjdinställningsspaken (1) mot gräsklipparen, tills låsklackarna (2) greppar i spaken. Den valda klipphöjden kan avläsas på den främsta låsklacken (3).

En vacker och tät gräsmatta får man genom att klippa ofta och hålla gräset kort. Klipp inte gräset för kort i varmt och torrt klimat, eftersom gräsmattan annars bränns sönder av solen och ser mindre tilltalande ut! En vass kniv ger en bättre klippbild än en slö. Därför bör den slipas regelbundet (VIKING servande fackhandel).

9.2 Klippning i sluttningar

Av säkerhetsskäl bör gräsklipparen endast användas i sluttningar med en stigning upp till 25°. 25° (46,6 %) stigning motsvarar en vertikal lutning på 46,6 cm vid 100 cm horisontal längd.

Den minsta klipphöjden bör endast användas på absolut jämna gräsmattor, för att undvika skador.

9. Arbetsanvisningar

Risk för personskador! Red ut eventuellt intrasslade kablar på en gång. Se till att anslutningskabeln alltid ligger bakom dig under klippningen. Anslutningskablarna kan av misstag skäras av under klippningen och kan medföra en snubbelrisk. De utgör därför en hög olycksrisk. Se därför till att anslutningskabeln alltid ligger synlig bakom dig i området som redan är klippt. 110478 121 9917 E - SV

9.3 Rätt belastning elmotor

Starta inte gräsklipparen i högt gräs resp. på den lägsta klipphöjden. Gräsklipparen får inte belastas så att elmotorvarvtalet sjunker väsentligt. Om varvtalet sjunker: Välj en högre klipphöjdinställning och/eller reducera gånghastigheten.

9.4 Om kniven blockerar

Stäng av motorn omedelbart och dra ut elkontakten. Åtgärda sedan orsaken till störningen.

9.5 Termiskt överbelastningsskydd

Om motorn överbelastas under arbetet kopplar det inbyggda termiska överbelastningsskyddet automatiskt från motorn. Orsaker till en överbelastning: – klippning i för högt gräs eller för lågt inställd klipphöjd. – för hög gånghastighet. – otillräcklig rengöring av kylluftskanalen (insugsöppning). – kniven är slö eller utsliten. – ej lämplig eller för lång anslutningskabel – spänningsfall (Ö 11.1). Omstart Efter en avkylningsperiod på upp till 10 minuter (beroende på omgivningstemperaturen) kan maskinen tas i bruk igen som vanligt (Ö 11.).

10.1 Tvåhandsmanövrering

Elmotorn kan endast startas om startknappen trycks med den högra handen och hålls så samt om död mans greppet dras mot styrhandtaget med den vänstra handen.

När död mans greppet släpps stannar kniven efter mindre än 3 sekunder. En integrerad motorbroms gör att kniven stannar fortare.

11.1 Ansluta maskinen till elnätet

Som anslutningskablar får endast kablar användas, som inte är lättare än gummislangkablar H07 RN- F DIN/VDE 0282. Minsta area: upp till 25 m längd: 3 x 1,5 mm² upp till 50 m längd: 3 x 2,5 mm² Anslutningskablarnas kontakter måste vara av gummi eller gummiöverdragna och motsvara normen DIN/VDE 0620. Nätspänningen och nätfrekvensen måste stämma överens med uppgifterna på typskylten resp. uppgifterna i kapitlet ”Tekniska data” (Ö 18.). Nätanslutningskabeln måste vara tillräckligt säkrad (Ö 18.). Denna maskin är avsedd för anslutning till en huvudledning med en systemimpedans

max på anslutningspunkten (servisledning) på maximalt 0,49 Ohm (vid 50 Hz). Användaren måste se till att maskinen endast anslutes till en huvudledning som uppfyller dessa krav. Vid behov kan den lokala elleverantören svara på frågor om systemimpedansen.

Dragavlastningen förhindrar en ofrivillig utdragning av anslutningskabeln under arbetet och förhindrar därmed även en ev. skada på maskinens nätanslutning. Därför måste anslutningskabeln placeras i dragavlastningen. ● Gör en ögla på anslutningskabeln (1) och för in den i öppningen (2). ● Träd sedan öglan över haken (3) och dra fast den.

10. Säkerhetsanordningar

11. Ta maskinen i bruk

Risk för elektrisk stöt! Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet” (Ö 4.). Rulla ut hela anslutningskabeln, om en kabeltrumma används. I annat fall kan effektförlust och överhettning uppstå pga elektriskt motstånd.

11.3 Starta gräsklippare

● Tryck på startknappen (1) och håll den så. Dra död mans greppet (2) mot styrhandtaget och håll det så. ● Startknappen (1) kan släppas igen när död mans greppet (2) har aktiverats.

11.4 Stänga av gräsklippare

● Släpp död mans greppet (1). Motor och kniv stannar efter en kort stund.

Gräsuppsamlaren är utrustad med en mängdindikator (1) på överdelen. Luftströmmen, som skapas av knivens rotation och ser till att gräsuppsamlaren fylls, lyfter mängdindikatorn (2): Gräsuppsamlaren fylls med klippmaterial. När gräsuppsamlaren fylls minskar luftströmmen och mängdindikatorn sjunker (3): ● Töm den fulla gräsuppsamlaren (Ö 11.6).

11.6 Tömma gräsuppsamlare

● Stäng av motorn (Ö 11.4) och lossa gräsuppsamlaren (Ö 8.3). ● Öppna gräsuppsamlaren vid låsspärren (1) och fäll upp gräsuppsamlarens överdel (2). ● Håll i handtagen på gräsuppsamlarens överdel (3) och på gräsuppsamlarens underdel (4), och töm gräsuppsamlaren, som bilden visar.

Årligt underhåll genom servande fackhandel: Gräsklipparen bör kontrolleras av en servande fackhandel en gång om året. VIKING rekommenderar en VIKING servande fackhandel.

12.2 Göra rent maskinen

Underhållsintervall: Efter varje användning ● Lossa gräsuppsamlaren (Ö 8.3). Rengöringsposition ME 339 C: ● Fäll ned det ensidiga styrhandtaget (Ö 8.1). ● Lyft utkastluckan (1), tippa gräsklipparen och ställ den på styrkonsolen (2). ● Låt styrhandtaget (3) ligga på marken och fixera det i detta läge med snabblåsspaken (4). Rengöringsposition ME 339: ● Fäll ned det dubbelsidiga styrhandtaget (Ö 8.2). ● Tippa gräsklipparen och ställ den på styrhandtagets underdelar (5). Anvisningar om rengöring: Rengör maskinen noggrant efter varje användning. Bra skötsel skyddar maskinen mot skador och förlänger livslängden. Rengör kylluftskanalen (insugsöppning) mellan motorkåpan och kåpans underdel från smuts, för att garantera en tillräcklig kylning av motorn. Rengör kniven. Rengör gräsklipparens undersida med en borste och vatten. Lossa först fastsittande gräsrester i kåpan och utkastschaktet med en träpinne. Rikta aldrig en vattenstråle mot motordelar, tätningar, lagerställen och elektriska komponenter som strömbrytare. Detta skulle leda till dyra reparationer. Om föroreningar inte går bort med vatten, en borste eller en trasa, rekommenderar VIKING användningen av ett specialrengöringsmedel (t.ex. STIHL specialrengöring).

12.3 Elmotor och hjul

Elmotorn är underhållsfri. Starta inte motorn i högt gräs resp. på den lägsta klipphöjden, eftersom detta medför att motorn blir mer svårstartad.

Risk för personskador! Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet” (Ö 4.). Risk för personskador! Ställ gräsklipparen på ett fast, vågrätt och jämnt underlag innan den tippas. Maskinen kan välta vid arbeten i rengöringsposition. Stå alltid vid sidan av maskinen. Arbeta inte framför eller bakom gräsklipparen. 170478 121 9917 E - SV

Hjulens lager är underhållsfria.

12.4 Överdel styrhandtag ME 339

Underhållsintervall: Före varje användning Styrhandtagets överdel har ett isolerande skikt. Om det skadas måste styrhandtagets överdel bytas ut.

12.5 Underhåll av kniv

Underhållsintervall: Före varje användning ● Tippa upp gräsklipparen i rengöringsposition (Ö 12.2). ● Rengör kniven (1) och kontrollera om den är skadad (hack eller sprickor) eller sliten, och byt vid behov. ● Kontrollera knivtjockleken på minst 5 ställen med ett skjutmått (2). Den minsta knivtjockleken gäller även vid knivens vingar. ● Lägg linjalen (3) mot knivens främre kant och mät slipningen. Slitagegräns: Knivtjockleken måste vara minst 1,6 mm på varje ställe. Eggen får slipas ned max. 5mm. Om inte den bifogade kniven har monterats på gräsklipparen, utan t.ex. bioklippkniven som finns att få som tillbehör, gäller en annan slitagegräns (se bruksanvisningen Kit 339).

12.6 Demontera och montera

kniv 1 Demontering: ● Använd en lämplig träbit (1) för att hålla emot kniven (2). ● Skruva loss knivskruven (3) och ta bort kniven (2). 2 Montering: ● Rengör knivens anliggningsyta och knivbussningen. ● Kniven (2) monteras med de uppböjda kanterna uppåt. Hållarklackarna (4) måste placeras i knivens hål (5). ● Använd en lämplig träbit (1) för att hålla emot kniven (2). ● Dra åt knivskruven (3) med ett åtdragningsmoment på 10 - 15Nm.

VIKING rekommenderar att en fackman slipar kniven. Vid en felaktigt slipad kniv (fel vinkel, obalans osv.) påverkas maskinens funktion negativt. Anvisningar för slipning: ● Demontera kniven (Ö 12.6).

Risk för personskador! En utsliten eller skadad kniv kan gå av och orsaka allvarliga personskador. Följ därför alltid anvisningarna om underhåll av kniven. Gräsklipparen får inte tas i bruk med skadade eller utslitna delar på knivenheten (som består av kniv, knivskruv och knivfäste). Knivarna slits ut olika mycket beroende på var de används och under hur lång tid. Om maskinen används på sandig mark resp. ofta under torra förhållanden utsätts kniven för kraftigare påfrestningar och slits ut mycket snabbare. Byt alltid ut knivskruven (4) tillsammans med kniven. Använd en passande sexkanthylsa (22 mm) för losstagningen resp. åtdragningen, för att undvika skador på knivskruven.

Risk för personskador! Kniven (2) får endast monteras som bilden visar. Klackarna (6) måste peka nedåt och knivens uppböjda vingar uppåt. Det föreskrivna åtdragningsmomentet för knivskruvarna på 10 - 15Nm måste följas exakt, eftersom klippverktygets säkra fastsättning är beroende av detta. Säkra dessutom knivskruven (18) med Loctite 243. Risk för personskador! Kontrollera kniven beträffande skador före monteringen. Kniven måste bytas ut, om hack eller sprickor är synliga, om eggarna har slipats ned mer än 5 mm eller om kniven är tunnare än 1,6 mm på ett ställe (Ö 12.5).161 DEENFRNLITESPTNODAPLSKHUHRCS SV 0478 121 9917 E - SV ● Kyl kniven under slipningen, t.ex. med vatten. Blåfärgning får inte uppstå, eftersom detta försämrar knivens hållfasthet. ● Slipa kniven jämnt, för att förhindra vibration pga obalans. ● Slipvinkeln måste vara 30°. ● Ta bort graden på eggen efter slipningen med ett fint slippapper vid behov.

12.8 Förvaring (vinteruppehåll)

Förvara maskinen i ett torrt, slutet och dammfritt utrymme. Se till att den förvaras utom räckhåll för barn. Förvara alltid gräsklipparen i säkert bruksskick, fäll ned styrhandtaget vid behov. Se till att alla muttrar, bultar och skruvar är hårt åtdragna, byt ut riskhänvisningar och varningsanvisningar på maskinen som blivit oläsliga, kontrollera hela maskinen beträffande slitage eller skador. Byt ut utslitna eller skadade delar. Eventuella störningar på maskinen ska alltid åtgärdas innan förvaring. Beakta följande punkter vid en längre tids uppställning av gräsklipparen (vinteruppehåll): ● Rengör noggrant alla yttre delar på maskinen. ● Olja resp. fetta in alla rörliga delar.

13.1 Bära och fästa gräsklippare

Bära maskinen: ● Lyft gräsklipparen alltid i transporthandtagen (1, 2). Se till att kroppen, särskilt fötter och ben, alltid befinner sig på ett säkert avstånd från kniven. ● Bär gräsklipparen, med båda händerna, med en hand i det övre transporthandtaget (2) och med den andra handen i det nedre transporthandtaget (1) eller ● bär gräsklipparen med en hand i det övre transporthandtaget (2). Binda fast maskinen: ● Säkra gräsklipparen på lastytan med lämpliga fästanordningar. ● Fäst rep resp. band i handtagen (1, 2). Gräsklipp hör inte hemma bland soporna, utan bör komposteras. Förpackningar, maskin och tillbehör är tillverkade av återvinningsbart material och ska sluthanteras därefter. Sorterad och miljövänlig sluthantering av materialrester gagnar återanvändningen av återvinningsbart avfall. Därför ska maskinen lämnas till materialinsamlingen efter att dess normala livslängd har uppnåtts. Beakta uppgifterna i kapitlet ”Sluthantering” (Ö 4.7) vid sluthanteringen. Kontakta en återvinningsstation eller en servande fackhandel för mer information om hur avfallsprodukter ska sluthanteras på ett fackmannamässigt sätt. Beakta följande viktiga anvisningar för att förhindra skador eller överdrivet slitage på din VIKING maskin:

1. Förslitningsdelar

Många av VIKING maskinens delar är utsatta för normalt slitage även om den används i enlighet med anvisningarna och måste bytas ut i tid beroende på användningens typ och längd. Dit hör bl.a.: –Kniv – Gräsuppsamlare

2. Följ alltid anvisningarna i denna

bruksanvisning Användning, underhåll och förvaring av VIKING maskinen måste ske omsorgsfullt, på det sätt som beskrivs i denna bruksanvisning. Användaren är själv ansvarig för alla skador som orsakas av att säkerhets-, användnings- och underhållsanvisningarna ej beaktas. Detta gäller särskilt vid: – underdimensionerad anslutningskabel (area).

Risk för personskador! Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet” (Ö 4.).

15. Minimera slitage och

förhindra skador0478 121 9917 E - SV

– felaktig elanslutning (spänning). – förändringar av produkten som inte har godkänts av VIKING. – användning av verktyg eller tillbehör på maskinen, som inte är godkända, inte är lämpliga eller är kvalitativt mindervärdiga. – ej avsedd användning av produkten. – användning av produkten för sport- eller tävlingsändamål. – följdskador som orsakas av att produkten har använts med defekta komponenter.

Alla arbeten som beskrivs i avsnittet "Underhåll" måste genomföras regelbundet. Om användaren inte kan genomföra detta underhåll själv ska det utföras av en servande fackhandel. VIKING rekommenderar att underhåll och reparation endast utförs av en VIKING servande fackhandel. En VIKING servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information. Om dessa arbeten inte utförs föreligger risk för skador som användaren är ansvarig för. Hit räknas bl.a.: – skador på drivmotorn pga otillräcklig rengöring av kylluftskanalen (insugsöppning). – korrosions- och andra följdskador orsakade av en felaktig förvaring. – skador på maskinen pga användningen av kvalitativt mindervärdiga reservdelar. – skador pga att underhåll inte genomförts inom rätt tid eller har genomförts på ett felaktigt sätt resp. pga att underhåll och reparation ej har utförts av en servande fackhandel. Kniv

Vi, VIKING GmbH Hans Peter Stihl-Straße 5 A 6336 Langkampfen/Kufstein förklarar att maskinen Gräsklippare, handstyrd med eldrivning (ME) stämmer överens med följande EG- riktlinjer: 2000/14/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC, 2011/65/EC Produkten är utvecklad enligt följande normer: EN 60335-1, EN 60335-2-77 Förfarande för konformitetsbedömning: Bilaga VIII (2000/14/EC) Deltagandes namn och adress: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Sammanställning och förvaring av tekniska dokument: Johann Weiglhofer VIKING GmbH Tillverkningsår och serienummer finns på maskinens typskylt. Uppmätt ljudnivå: 92,5 dB(A) Garanterad ljudnivå: 93 dB(A) Langkampfen, 2015-01-02 (ÅÅÅÅ-MM-DD) VIKING GmbH Områdeschef inom forskning och produktutveckling

16. Vanliga reservdelar

Fästena för kniven (t.ex. knivskruv) måste bytas ut vid knivbyte resp. knivmontering. Reservdelar finns att få via en VIKING servande fackhandel.

17. Tillverkarens CE-

konformitetsdeklaration Fabrikat: VIKING Typ: ME 339.0 ME 339.0 C Modellnummer 6320163 DEENFRNLITESPTNODAPLSKHUHRCS SV 0478 121 9917 E - SV Störning: Motorn startar inte Möjlig orsak: – Ingen nätspänning – Anslutningskabel resp. anslutningskontakt eller strömbrytare defekt – Startknappen inte tryckt – Motorn är överbelastad pga för högt eller för fuktigt gräs – Motorskyddet aktiverat – Klipphuset är igensatt – Säkringen i kontakten defekt (GB- version) Åtgärd: – Kontrollera säkringen (Ö 11.1) – Kontrollera kabel/kontakt/strömbrytare, byt vid behov (Ö 11.1) – Tryck på startknappen (Ö 11.3) – Starta inte motorn i högt gräs, anpassa klipphöjden (Ö 8.4) – Låt maskinen svalna (Ö 9.5) – Rengör klipphuset (Ö 12.2) – Byt säkring i kontakten (#) Störning: Säkringen går ofta Möjlig orsak: – Ej lämplig anslutningskabel – Elnätet överbelastat – Maskinen är överbelastad pga klippning i för högt eller för fuktigt gräs Åtgärd: – Använd en lämplig anslutningskabel (Ö 11.1) – Anslut maskinen till en annan strömkrets – Anpassa klipphöjden och klipphastigheten till rådande klippförhållanden (Ö 8.4) Störning: Kraftig vibration under drift Möjlig orsak: – Knivskruven är lös – Kniven är inte balanserad Åtgärd: – Dra åt knivskruven (Ö 12.6) – Slipa (balansera) eller byt ut kniven (Ö 12.7) Störning: Oren klippning, gräsmattan blir gul Möjlig orsak: – Kniven är slö eller utsliten

universalmotor Spänning 230 V~ Effekt 1200 W Frekvens 50 Hz Säkring 5 A Skyddsklass II Skyddstyp IPX 4 Klippanordning Knivbalk Klippbredd 37 cm Varvtal klippanordning 3200 varv/min Enligt riktlinje 2000/14/EC: Garanterad ljudnivå

WAd 93 dB(A) Enligt riktlinje 2006/42/EC: Ljudtrycksnivå på arbetsplats L

1 dB(A) Drivning knivbalk permanent Åtdragningsmoment knivskruv 10–15 Nm Hjul-ø fram 150 mm Hjul-ø bak 180 mm Gräsuppsamlare: 40 l Klipphöjd 30–70 mm Klipphöjd (endast för Storbritannien) 20–70 mm ME 339.0: Angivet vibrationsvärde enligt EN 12096: Uppmätt värde a

0,41 m/s² Mätning enligt EN 20643 L/B/H 122/42/107 cm Vikt 14 kg Vikt (endast för Storbritannien) 15 kg ME 339.0 C: Angivet vibrationsvärde enligt EN 12096: Uppmätt värde a

– Gånghastigheten är för hög i förhållande till klipphöjden Åtgärd: – Slipa eller byt ut kniven (Ö 12.7) – Reducera gånghastigheten och/eller välj rätt klipphöjd (Ö 8.4) Störning: Svårstartad eller motoreffekten för svag Möjlig orsak: – Klippning i för högt eller för fuktigt gräs – Klipphuset är igensatt Åtgärd: – Anpassa klipphöjden och klipphastigheten till rådande klippförhållanden (Ö 8.4) – Rengör klipphuset (dra ut elkontakten vid rengöring) (Ö 12.2) Störning: Utkastkanalen igensatt Möjlig orsak: – Kniven är utsliten – Klippning i för högt eller för fuktigt gräs Åtgärd: – Byt ut kniven (Ö 12.7) – Anpassa klipphöjden och klipphastigheten till rådande klippförhållanden (Ö 8.4)

20.1 Överlämningsbekräftelse

20.2 Servicebekräftelse

Överlämna denna bruksanvisning till din VIKING servande fackhandel vid underhåll. Denna bekräftar i de förtryckta fälten att servicearbetena har genomförts.

Service utförd den Datum för nästa service
