ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ ME 339 C VIKING

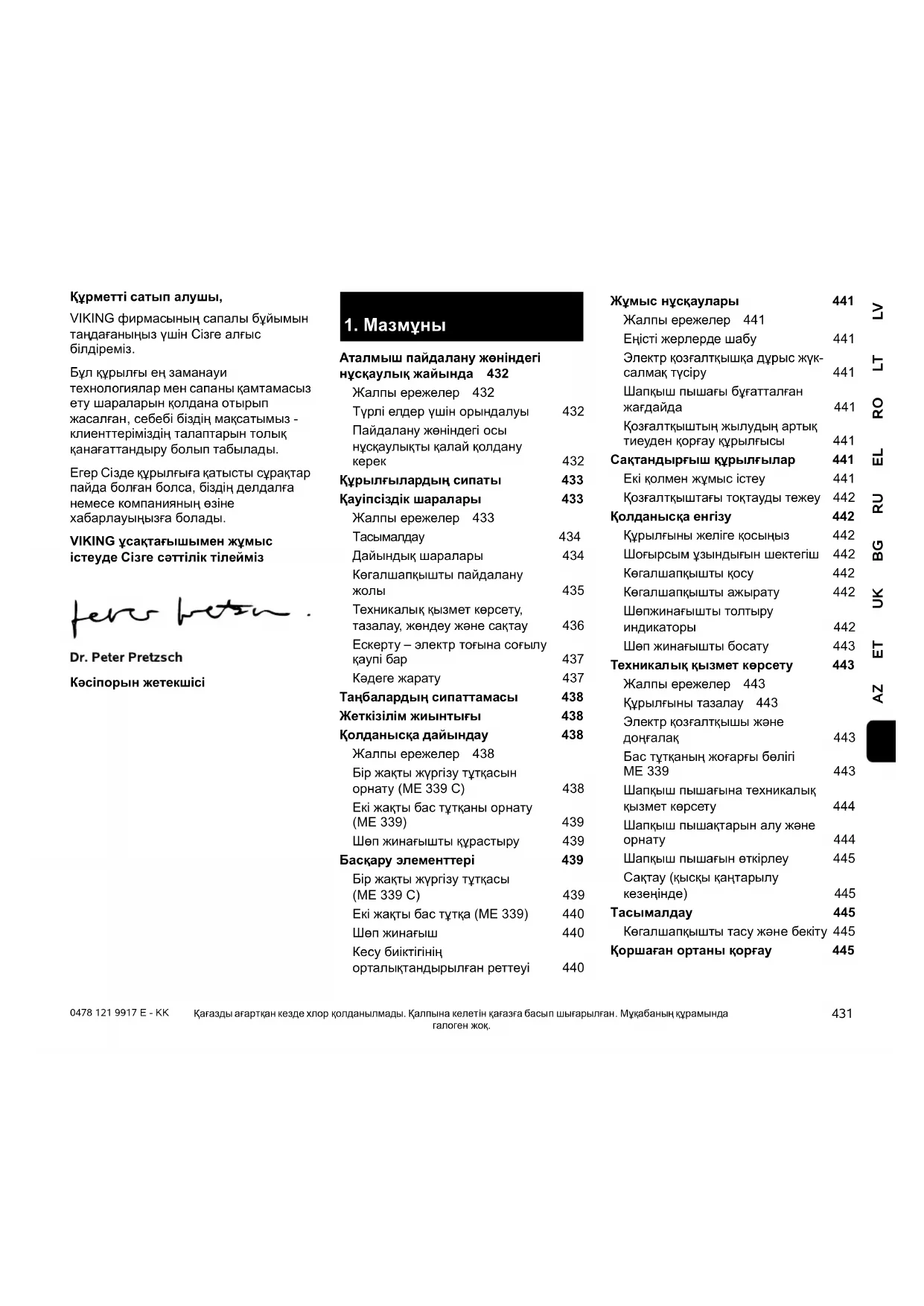

Курметті сатып алушы,

VIKING фирмасының сапалы бүйымын тандағаныңыз үшін Сізге алғыс білдіреміз.

Бүл құрылғы ең заманауи технологиялар мен сапаны қамтамасыз ету шараларын қолдана отырып жасалған, себебі біздің мақсатымыз - клиенттеріміздің талаптарын толық қанағаттандыру болып табылады.

Егер Сізде құрылғыға қатысты сурақтар пайда болған болса, біздің делдалға немесе компанияның өзіне хабарлауыңызға болады.

VIKING ұсақтағышымен жұмыс істеуде Сізге сәттілік тілейміз

Dr. Peter Pretzsch

Кәсіпорын жетекшісі

1. Мазмуны

Аталмыш пайдалану жөніндегі нұсқаулық жайында 432

Жалпы ережелер 432

Түрлі елдер үшін орындалуы 432

Пайдалану жөніндегі осы нүсқаулықты қалай қолдану керек

Курылғылардың сипаты 433

Қауіпсіздік шаралары

Жалпы ережелер 433

Тасымалдау 434

Техникалық қызмет көрсету, тазалау, жөндеу және сақтау 436

Ескерту – электр тоғына соғылу қаупі бар 437

Көдеге жарату 437

Танбалардың сипаттамасы 438

Жеткізілім жиынтығы 438

Колданыска дайындау

Жалпы ережелер 438

Бір жакты жүргізу түткасын орнату (МЕ 339 С) 438

Екі жакты бас түтканы орнату (МЕ 339) 439

Шеп жинағышты кұрастыру 439

Баскару элементтері 439

Бір жақты жүргізу түтқасы (МЕ 339 С) 439

Екі жакты бас түтка (МЕ 339) 440

Шөп жинағыш 440

Кесу биіктігінің орталықтандырылған реттеуі 440

Жұмыс нұсқаулары 441

Жалпы ережелер 441

Еңісті жерлерде шабу 441

Электр козгалткышка дұрыс жүк- салмак түсіру 441

Шапкыш пышағы бұғатталған жағдайда 441

Козгалткыштың жылудың артық тиеуден корғау құрылғысы 441

Сактандырғыш кұрылғылар 441

Екі қолмен жұмыс істеу 441

Козгалткыштағы токтауды тежеу 442

Колданыска енгізу 442

Кұрылғыны желіге қосыңыз 442

Шоғырсым ұзындығын шектегіш 442

Шепжинағышты толтыру индикаторы 442

Шеп жинағышты босату 443

Техникалық қызмет көрсету 443

Жалпы ережелер 443

Курылғыны тазалау 443

Электр козгалткышы және донғалақ 443

Бас түтканың жоғарғы бөлігі МЕ 339 443

Шапкыш пышағына техникалық қызмет көрсету 444

Шапкыш пышақтарын алу және орнату 444

Шапкыш пышағын өткірлеу 445

Сактау (кыскы кантарылу кезенінде) 445

Тасымалдау 445

Кегалшапкышты тасу және бекіту 445

Тозу дәрежесін барынша азайту және зақымдардан қорғау 446

Баска да қосалқы бөлшектер 446

Дайындаушы көсіпорынның ЕО нормаларына сай келуі туралы арыз 446

Техникалық қызмет көрсету жоспары 449

2. Аталмыш пайдалану жөніндегі нүсқаулық жайында

2.1 Жалпы ережелер

Пайдалану женіндегі осы нускаулық Пайдалану женіндегі өндірушінің тупнускалы нускаулығы ЕО 2006/42/ЕС директиваларына сай келеді.

VIKING компаниясы өз өнімінің таңдауын жетілдіру бағытында жұмысын үнемі атқаруда; сондықтан біз оның пішіні, техникасы және жыынтықтылығына өзгеріс енгізуге құқылымыз.

Осы себептен кінәраттар, осы брошюраның ақпараттары мен суреттеріне ұсыныла алмайды.

2.2 Турлі елдер үшін орындалуы

Колданылатын елге байланысты VIKING компаниясы усақтағыштарды айырлар мен ажыратқыштардың әр турімен жабдықтайды.

Суреттерде Еуропа үшін жасалғандары көрсетілген, құрылғыны басқа айырмен қосу дәл осылай жүзеге асырылады.

2.3 Пайдалану жөніндегі осы нүсқаулықты қалай қолдану керек

Суреттер мен мәтіндер, жұмыстың белгілі бір сатыларын сипаттайды.

Көгалшапқыштағы барлық нышандар, пайдалану жөніндегі осы нұсқаулықта түсіндіріледі.

Көз тігу бағыты:

«сол жакта» және «оң жакта» сәздерін жазған кезде, келесі мағына беріледі: пайдаланушы көгалшапқыштың артында түр және қозғалыстың бағытымен қарайды.

Бөлімдердің нүсқаулары:

Толығырақ ақпаратты табуға болатын бөлімдер мен бөліктер көрсеткішпен белгіленген. Бөлім нұсқауларының мысалы: (⇒ 2.1)

Мәтін үзінділерінің белгіленуі:

Бөлек нүсқаулар келесідей белгіленуі мүмкін.

Пайдаланушының орындалатын операцияларының бірізділігі:

- Бурауштың көмегімен және түтқышты (2) қолдана отырып, бұранданы (1) бұрап алыңыз ...

Жалпы тізімдері:

- Спорттык іс-шаралар мен сайыстарды өткізген кезде өнімді қолдану

Аса маңызды мәтіннің бөліктері:

Оқырманның назарын аудару үшін, пайдалану жөніндегі нұсқаулықтағы мәтіннің ең маңызды үзінділері келесі таңбалармен белгіленеді.

Қауіп-қатер!

Ауыр жаракат пен зақым алу қаупі бар. Белгілі бір әрекеттері белгіленген немесе рүқсат етілмеген.

Ескерту!

Жаракат алу каупі бар. Жаракаттан аман сактап қалатын төсіл көрсетілген.

Абай болыңыз!

Белгілі бір әрекеттердің салдарынан жеңіл жаракаттар келтіріліп, жабдық сынуы мүмкін.

Нускау

Оператордың ыктимал кателіктерін болдырмау максатымен жабдықты қолдану жөніндегі ұсыныстар.

Суретке сілтемелер:

Кұрылғыны пайдалануды көрсететін суреттер Пайдалану жәніндегі нұсқаулықтың басында келтірілген.

Фотокамера белгісі Пайдалану женіндегі нұсқаулықта келтірілген мәтінге сәйкес суретті нұскайды.

3. Курылғылардың сипаты

1 Бас түтқаның жоғарғы белігі
2 Бас түтқаның төменгі бөлігі
3 Корпус
4 Козгалткыш капоты
5 Арткы дөңгелек
6 Алдыңғы дөңгелек
7 Шеп жинағыш
8 Жоғарғы тасымалдау түтқасы
9 Төменгі тасымалдау түткасы
10 Лактырманың какпағы
11 Айналмалы түтка
12 Тез әрекетті бекіту тетігі
13 Козгалткышты токтату туткасы
14 Биіктікті реттеуге арналған түтқа
15 Шофырсым үзындығын шектегіш
16 Желілік қосылым
17 Іске қосу түймесі
18 Зауыттык тактайша

4. Қауіпсіздік шаралары

4.1 Жалпы ережелер

Көгалшапқышпен жұмыс істегенде осы сәтсіз жағдайларды болдырмау туралы ескертулерді мінд

турде ескеріңіз.

Бірінші рет пайдалану алдында жалпы пайдалану женіндегі нускаулықты оқып шығып, болашақта қауіпсіздік

шараларын сақтау керек.

Кұрылғыны басқару және пайдалану әрекеттерімен танысыңыз.

Бірінші рет пайдалану алдында сатушы немесе баска маман пайдалану туралы нускаулар беруі керек.

Кегалшапкышпен реакция көрсету кабілетіне әсер ететін алкоголь, дәрі-дәрмек немесе есірткіні қабылдағаннан кейін жұмыс істемеңіз.

Жакын арада адамдар, әсіресе балалар немесе жануарлар болғанда ешкашан шаппаңыз.

Пайдаланушы баска адамдардың немесе оның меншігінің қатысуымен болған сәтсіз жағдайларға жауапты екенін ескеріңіз.

Кұрылғыны тек пайдалану нұсқаулығымен таныскан, осы үлгіні пайдаланатын және оның жұмыс істеу принципін білетін адамдарға ғана пайдалануға (жалға) беріңіз. Өрқашан пайдалану жәніндегі нұсқаулықты беріңіз.

Назар аударыңыз – жазатайым окиганың қаупі бар!

Кегалшапкыш тек жеке мақсаттарда пайдаланылуға және көгалды күтуге арналған, басқаша пайдалануға болмайды, әрі бұл қауіпті болуы және құрылғының зақымдалуына әкелуі мүмкін.

Пайдаланушының денсаулығына қауіп төнетіндігіне байланысты көгалшапқышты келесі әрекеттер үшін қолдануға болмайды (тізбесі толық емес):

– буталарды, тірі қоршамдарды, тал- шілікті кесу үшін,
– шырмалағыш әсімдіктерді бутау үшін,
– үй төбесіндегі және балкон жәшіктеріндегі гүлзарды күту үшін,
– жаяу жүргінші жолдарын тазарту үшін (шаңсорғыш арқылы, үрлеу әдісімен, қарды тазалау),
– ағаштар мен бұта кесуді ұсақтау және бұтау үшін,
– топырақтың кедір-бұдыр жерлерін, мысалы , ін көртышқанының қазған жерлерін тегістеу,
– кесілген материалды, бул үшін карастырылған шеп жинағыштағыдай тасымалдау үшін.

Назар аударыңыз – жазатайым окиганың қаупі бар!

Тек VIKING компаниясы жеткізген немесе осы құрылғыға орнату үшін жарамды қосалқы құралдарды пайдалануға болады. Құрылғыны өзгертуге тыйым салынады.

Коғамдық орындарда, саябактарда, спорт құрылыстарында, көшелерде, ауыл және орман шаруашылығында пайдаланғанда әсіресе сақтықпен жұмыс істеу керек.

Назар аударыңыз! Дірілдер денсаулыққа қауіп төндіреді! Дірілдерге байланысты түсетін артық жуктеме, әсіресе қан айналым жүйесінің бұзылымдары бар адамдардың қан айналым жүйесі мен жүйке жүйесіне зиян келтіруі мүмкін. Тербелмелі жук-салмағының түсуіне орай пайда болуы мүмкін симптомдар анықталған жагдайда дәрігерге қаралыңыз. Ең бастысы, тіс, алақан

немесе білек тұсында пайда болатын симптомдар мынадай (тізімі толық емес):

– апатия,
- аурулар,
– булшык еттердегі элсіздік,
– терінің пигменттенуі,
- жағымсыз қышыма.

Балалар, дене, сезу не ақыл-ой кабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдарға немесе нұсқаулармен таныс емес адамдарға құрылғыны пайдалануға тыйым салынады.

Балалар мен 16 жаска толмаған жасәспірімдерге құрылғыны пайдалануға рүқсат бермеңіз.Жергілікті заңнама пайдаланушының ең төмен жасын белгілеуі мумкін.

Түншығудан өлім қаупі бар!

Орауыш материалмен ойнағаннан балаларға түншығу қаупі төнуі мүмкін. Орауыш материалды балалардан алшақ ұстаңыз.

4.2 Тасымалдау

Құрылғының үшкір және ыстық бөліктерінен жаракат алуды болдырмау үшін тек қана қолғап киіп жұмыс істеңіз.

Тасымалдаудың алдында құрылғыны сөндіріңіз, қорек пышағын ажыратыңыз және пышақтың токтағанын күтіңіз.

Курылғыны көтерген кезде «Тасымалдау» (⇒ 13.) тарауындағы ақпаратқа назар аударыңыз.

Курылғының салмағын ескере отырып, тиеу үшін сәйкес келетін көмекші курылғыларды пайдаланыңыз (тиеу платформаларын, көтермелі жабдыктар).

Көтерген және тасыған кезде көгалшапқышпен еш түйіспеңіз.

Кұрылғыны тек қозғалтқышы суыған күйде тасымалданыз.

Кұрылғыны және онымен бірге тасымалданатын бөлшектерді (мысалы, шеп жинағыш), жеткілікті көлемдегі бекіткіш заттардың көмегімен (қайыстар, арқандар және т.б.) жук тасығыш қабатка бекітіңіз.

Курылғыны тасымалдау кезінде аймақтық тасымалдау ережелерін, әсіресе, жуктердің қауіпсіздігіне және жуктеу орындарында жуктерді тасымалдауға қатысты ережелерді ескеріңіз.

Пайдалану жөніндегі нүсқаулықпен таныспаған адамдарға құрылғыны пайдалануға рұқсат етілмейді.

Пайдалану бойынша нүсқаулықта құрылғыны пайдаланатын тәулік уақытына назар аударыңыз.

Кырку кезінде берік етікті және

узын шалбарды кию керек. Жалаң аяқ және сандал киіп

шабу жұмысын орындамаңыз.

Жұмыс аумағын мұқият қарап шығыңыз және одан барлық тастар, таяқтар, сым кесектері, сүйектер және көгалшапқыш үстіге лақтырып қалуы мүмкін барлық басқа да бөгде заттарды алып тастаңыз.

Эр пайдалану алдында кезбен шолу аркылы кескіш құрал, бекіту бұрандалары мен бүкіл шапқыш беліктің мінсіз күйде екендігін, әсіресе берік орнатылғандығын, зақымдар мен тозудың бар-жоғын тексеріңіз (⇒ 12.5).

Курылғыны қолданар алдында тозған немесе зақымдалған бөлшектерді айырбастаңыз. Курылғыдағы өшіріліп қалған және дұрыс көрінбейтін ескертетін белгілерді жаңасына ауыстыру керек. VIKING дилеріңізде ауыстыру жапсырмалары бар.

Ешкашан пышағы дұрыс орнатылмаған жағдайда қозғалтқышты қоспаңыз. Қозғалтқыш қызып кетуі мүмкін!

Кегалшапкышты закымдалған кауіпсіздік құрылғыларымен, жұмыс істемейтін қозғауыш тежегішпен немесе орнатылған қорғаныс құрылғыларынсыз, мысалы , лақтырманың қақпағынсыз немесе жапқыш сияқты қорғау құралдарынсыз немесе шөпті жинау қәрзеңкесінсіз ешкашан пайдаланбаныз.

Қауіпсіздік мақсаттарында зақымдалмаған шөп жинағышты пайдаланыңыз.

Курылғыда орнатылған ауыстыргыш курылғылар алынбауы немесе қысуға болмайды (мысалы , бас түтқадағы қозғалтқышты төктату түтқасының қосылуы арқылы).

«Ескерту – электрлік токтан пайда болатын қауіптер» (⇒ 4.6) тарауындағы нұсқауларды орындаңыз.

Ушіншіден, баска адамдар, әсіресе балалар мен жануарлар қауіпті аймактаң

ары орналасуы керек. Қауіпті жағдайды қадағалау арқылы болдырманыз.

Коршаган орта температурасы +5°C-ден төмен болғанда көгал шаппаңыз.

Ылғалды шөпті шабуға және жаңбыр жауып түрганда шабуға болмайды. Ылғалды шөпке бола сөтсіз жағдай каупі артады (пайдаланушының жауапкершілік деңгейі төмен).

Тек күндізгі жарыкта және жақсы жарыктандыру бар кезде шабыңыз.

Косу алдында кұрылғыны тегіс бетке қойыңыз. Көзғалтқыш іске қосылғанда кұрылғыны еңкейтпеніз.

Козгалтышты абайлап іске қосыңыз, «Құрылғыны іске қосу» (⇒ 11.) тарауындағы нұсқауларды орынданыз. Аяқтарыңыз кескіш құралдан едәуір қашықтықта болғанын байқап тұрыңыз.

Кұрылғының қолданысы жүрістің жылдамдығына негізделген – құрылғының жұмыс уақытында жүгіруге болмайды. Жылдам басқару жылдамдығында құрылғыны өшіргенде, сырғығанда және т.б. кезде жақақат алу қаупі артады.

Козғалтқышты өшіріңіз,

– егер тасымалдау барысында кегалшапкыш шөп өспеген жерге тиетін болса,
– erep ciz mezgil-mezgil кегалшапкышты шабыс ауданынан алып кетіп түрсаңыз,
– шөп жинағышты шығару алдында.

Эркашан еңіс жерлердегі қалпыңызды бақылаңыз. Құрылғыны бақылауды жоғалтып алмау үшін ешқашан өте еңіс жерлерде шаппаңыз.

Кұрылғыны бақылауды жоғалтып алмау үшін еңіс жерлерде қозғалыс бағытын өзгерткенде сақ болыңыз.

Құрылғыны бақылауды жоғалту ықтималдығы болмауы үшін еңіс жерлердің қөлденеңінен шабыңыз, ешқашан жоғары да, темен де шаппаңыз, бұған қоса, булай шапқанда жұмыс істеп түрған көгалшапқышқа шамадан тыс жүктеме түседі.

Назар аударыңыз – Шалыну каупі бар!

Артка козгалғанда және көгалшапқышты өзіңізге тартқанда аса сақ болыңыз.

Құрылғының бағытын өзгертіп жатқан кезде немесе оны өзіңізге қарай тартқан кезде өте абай болыңыз.

Қауіпсіздік мақсаттарында құрылғыны ілмектерге 25° (46,6%) жоғары еңіске орнатуға болмайды.

25° Ылди тіктігі 46,6 см тік еңіске 100 см көлденен үзындыкта сәйкес келеді.

max. 25° 100 46,6

Токтауы үшін бірнеше секунд кажет жұмыс құралдарының жүрісіне назар аударыңыз.

Көгалшапкыш қосылмайынша, пышақты тексеруге әрекеттенбеңіз.

Лактырманың қакпағын өшқашан ашпаңыз және/немесе жұмыс істеп түрган көгалшапқыштың шөп жинағышын шығармаңыз. Айналып жатқан пышақтар жарақаттануға әкелуі мүмкін.

Ешбір жағдайда заттарды бас түтқаға қыстырманыз (мысалы , жұмыс киімін). Қзартқышты бас түтқаға орауға болмайды.

Пышакты тұрақты түрде бекіткіштің қауіпсіздігіне, зақым келуін және тозуын тексеріп отырыңыз (⇒ 12.5).

Назар аударыңыз – жаракат алу қаупі бар! Ешкашан қолыңызды немесе аяғыңызды айналатын

белшектер аумағына апармаңыз. Айналмалы пышақты ешкашан ұстамаңыз. Лактырманың тесігінен әрқашан алшақ тұрыңыз. Жұмыс істеп түрган шапқыштан әркез қауіпсіз қашықтықта тұрыңыз.

Эсіресе қыска уакыт ішінде жиі қосуды және іске қосу түтқасымен «ойнауды» болдырмау керек. Қозғалтқыш қызып кетуі мүмкін!

Усақтағышты қосу салдарынан болған қуаттың тұрақсыздығы үшін желінің белгілі бір параметрлерінде осы электр желісіне қосылған басқа құрылғылар істен шығуы мүмкін. Бүл жағдайда сәйкес әрекеттерді орындау қажет (мысалы , құрылғыны басқа электр желісіне немесе кедергісі ең темен желіге қосуға болады).

Козгалтқышты сөндіріп, желілік штекерді суырып алыңыз, кескіш құрал толықтай токтағанына кез

жеткізіңіз,

– лактырманың науасындағы блоктауды босату немесе бітелген жерлерін тазалау алдында;
– кескіш құрал бөгде денеге кез болса. Кескіш құралда мүмкін зақымдар бар-жоғын бірден тексеру керек. Кесетін дестесі немесе қозғалтқыш білігі зақымдалған немесе бүгілген кегалшапқышты пайдалануға болмайды. Ақаулы бөлшектердің зақым тигізу қаупі түындайды!

— көгалшапқышты тексеруге, тазалауға немесе құрылғымен басқа жұмыстарға кірісер алдында (мысалы, , кесік бийктігін белгілегенде, бас түтқаны жинағанда/орнатқанда);

- көгалшапкыш қалыпсыз түрде қатты дірілдей бастаса. Осы жағдайда бүкіл құрылғыда, әсіресе кескіш құралда ыктимал зақымдардың және босаған бөлшектердің бар-жоғын тексеру керек. Зақымдалған бөлшектерді ауыстыру, ал босаған бөлшектерді бекемдеу/тартып тастау керек.

– кұрылғыдан алшақ кетіп, оны назарсыз қалдырмас бұрын;

- кұрылғыны кетеріп, тасымалдамас бұрын;

– тасымалдау алдында.

Козгалтқыш жұмыс істеп түрганда немесе желілік сым қосулы болғанда көгалшапқышты ешкашан көтермеңіз немесе тасымалдамаңыз.

Құрылғыны адамдарды, әсіресе балалар мен заттарды тасымалдау үшін пайдалануға тыйым салынады.

4.5 Техникалық қызмет көрсету, тазалау, жөндеу және сақтау

Курылғымен кез келген жұмысты бастау алдында, реттеу, көгалшапқышты

тазалау немесе тексеру алдында жалғастырушы шоғырсымның шатасып кетпегенін, зақымдалмағанын тексеру керек, содан кейін ашаны желіге және кегалшапқышқа қосуға болады.

Кескіш құралда кез келген жұмыс орындаған кезде, берік қолғаптарды киіңіз.

Жабык жерде токтата түру, техқызмет көрсету жөніндегі жұмыстар жүргізу және тазалау жұмыстарын бастамас бұрын, құрылғыға толықтай сууға уақыт беріңіз.

Тек осы пайдалану жөніндегі нұсқаулықта сипатталған техқызмет керсету жөніндегі жұмыстарды өткізіңіз. Басқа техникалық қызмет көрсету түрлерін тек маман өткізе алады.

VIKING техникалық қызмет көрсетуді және жәндеуді тек VIKING дилерлерінде өткізуді ұсынады. VIKING дилерлері тұрақты түрде оқытуды ұсынады және техникалық ақпаратты қамтамасыз етеді.

Егер сізге ақпарат немесе анықтама кажет болса, әрқашан дилерге хабарласыңыз (VIKING компаниясы VIKING дилерін ұсынады).

Тек жоғары сапалы құралдарды, керек- жарактарды және қосалқы бөлшектерді пайдаланыңыз. Әйтпесе жақақат алу немесе құрылғыға зақым келтіру қаупі туындайды.

VIKING тупнуска VIKING құралдарын, тупнуска керек-жарактарын және тупнуска қосалқы бөлшектерін пайдалануды ұсынады. Олардың сипаттары құрылғы және пайдаланушы талаптары ұшін оңтайлы. Тупнуска VIKING қосалқы бөлшектерін қосалқы бөлшектегі нөмір, жазба және VIKING белгісі бойынша тануға болады. Қсақ бөлшектерде тек бөлшек нөмірі ғана болуы мүмкін.

Курылғының жұмыс істейтін күйде болуын қамтамасыз ету үшін барлық гайкаларды, болттарды және бұрандаларды берік бекемделген күйде ұстаңыз.

Шеп жинау көрзенкесінде тозу, закым немесе функционалдылықты жоғалту бар-жоғын жиі тексеріңіз.

Егер кескіш күрал немесе көгалшапқыш кедергіге немесе бөгде затқа кезіксе, көзгалтқышты өшіріп, желілік штекерді ажыратып, муқият талдау өткізу керек.

Кұрылғыда түсініксіз ақаулық және қауіп туралы ескерту жапсырмалары болса, оны ауыстыру керек. VIKING дилеріңізде ауыстыру жапсырмалары бар.

Жендеу және желіге қосылуға арналған сымды айырбастау тек білікті электрші мамандарға ғана рүқсат етіледі.

Өрттің туындау қаупін азайту үшін, қозғалтқыш капоты мен корпусы арасындағы аймақты, мысалы , шөп, сабан, мүк, кураған жапырақ және ағып кеткен майлаудан тыс ұстаңыз.

Егер техникалық қызмет көрсету кезінде қандай да бір бөліктер немесе қорғаныш құрылғылары алынып тасталса, нұсқаулықтың талабына сәйкес оларды орнына орнату қажет.

Кегалшапқышты әр пайдаланудан кейін мұқият тазалаңыз. Кегалшапқышты қысым астында тазалауға немесе ағынды сумен жууға тыйым салынады (мысалы , бақшалық шлангінің көмегімен). Агрессивті жуғыш заттарды пайдаланбаңыз. Мүндай тазалағыштар құрылғының қаптамасын және металын зақымдап, VIKING құрылғысының жұмысына әсер етуі мүмкін.

Құрылғыда төзған немесе зақымды жерлерінің бар-жоғын әсіресе үзақ жұмыс үзілістерінде қоймаға қабылдар алдында үнемі тексеріп отырыңыз (қыскы үзіліс кезінде). Құрылғы әрқашан жұмыс істейтін қүйде болуы үшін төзған немесе зақымдалған бөлшектерді ауыстырыңыз.

Салкындаған көгалшапқышты құрғақ, желдетілетін, жабық, балалар жетпейтін орында сақтаңыз.

4.6 Ескерту – электр тоғына согылу қаупі бар

Назар аударыңыз! Ток согу қаупі бар! Қауіпсіздік үшін аса маңызды болып желілік кабель, қуат сымы,

коскыш/ажыраткыш, жалғастырушы шоғырсым табылады. Ток соғу қаупін төмендету үшін зақымдалған кабельдерді, муфталарды және штекерді немесе ережелерге сай емес жалғастырушы шоғырсымды пайдаланбау керек. Сондыктан

жалғастырушы шоғырсымда зақымдар немесе тозу (сынғыштық) бар-жоғын үнемі тексеріп отыру керек.

Зақымданған ұзартқыш шоғырсымды пайдалануға тыйым салынған. Зақымданған ұзартқыш шоғырсымды жаңасына айырбастау керек, ұзартқыш шоғырсымды жендеуге тыйым салынған.

Курылғыны сымдары зақымданған немесе тозған болса пайдалануға болмайды.

Ток соғу қаупі бар!

Закымданған сымды куат кезіне қосуға тыйым салынады, оны тек электр желісінен ажыратылғаннан кейін ғана ұстауға болады.

Ток соғу қаупі бар!

Зақым келген кабельдерді, ағытпалар мен штекерлерді, сонымен қатар стандартты емес қосатын кабельдерді пайдалануға тыйым салынады.

Шапкан кезде кабельді пышактан негурлым алыс устаңыз.

Ашык аспан астында жумыс істеген кезде тек құрылғыға келетін су өткізбейтін ұзартқыш шоғырсымды қолданыңыз (⇒ 11.1).

Жетек козғалтқыш

шашырандыдан қорғалғанына қарамастан көгалшапқышты жаңбырда және ылғалды пайдалануға болмайды.

Кұрылғыны жаңбырда қорғалмаған түрде қалдырмаңыз.

Жалғастырушы шоғырсымды ажыратыңыз, ашаны розеткадан суырыңыз және жалғастырушы шоғырсымдарды тартпаңыз.

Курылғыны максимальды ажырату тогы 30 мА балқымалы сақтандырғышпен қорғалған электр куатының көзіне жалғап қосуга болады. Қосымша ақпарат алу үшін электрикке хабарласыңыз.

Егер кұрылғы ток генераторына қосылса, токтың ауытқұына орай көгалшапқыштың закымданбауын қарап отырыңыз.

Электр желісі сәйкес сақтандырғыштармен қорғалуын үнемі қадағалап отырыңыз.

Электр қауіпсіздігін сақтау үшін электр кабелі үнемі бас түтқаға дұрыс орнатылуы тиіс (⇔ 7.2).

4.7 Көдеге жарату

Ауыстырылған құрылғы нұсқаулыққа сәйкес кәдеге жаратылатынына кез жеткізіңіз. Кәдеге жарату алдында, құрылғыны қолданыска жарамсыз етіңіз. Сонымен қатар, жазатайым жағдайлардан сақтану үшін желілік кабелін немесе электр кабелін қозгалтқыштан ағыту ұсынылады.

Шапкыш пышағынан жаракат алу қаупі бар!

Колданыстан шығарылған көгалшапқышты ешкашан қараусыз қалдырмаңыз. Құрылғы мен шапқыш пышағы балалардан алшақ жерде түрганына көз жеткізіңіз.

5. Таңбалардың сипаттамасы

Назар аударыңыз! Колданар алдында пайдалану женіндегі нұсқаулықты оқып шығыңыз.

Жаракат алу каупі бар! Қауіпті аймакта адамдардың болуына тыйым салынған.

Жаракат алу каупі бар! Откір кесетін пышакқа абай болыңыз. Шабу пышағы, сөнгеннен кейін де бірнеше секунд бойы жұмыс істеп тұрады (қозғалтқыштың/ пышақты ң тежегіші). Кескіш құралмен жұмыс жасар алдында, сонымен қатар техникалық қызмет керсету, жәндеу, қосатын желінің күйіне тексеру жасағанда және құрылғыны назарсыз қалдырар алдында электр қозғалтқышты сөндіріп, желі штекерін ажырату керек.

Электр тогына соғылу қаупі! Қосатын кабель мен кесетін құралдарды бір- бірінен қашықтықта устаңыз.

ME 339: Козгалткышты іске косыңыз.

ME 339 C: Козгалткышты іске косыңыз.

ME 339 C: Козғалтқышты өшіріңіз.

6. Жеткізілім жиынтығы

Поз. Атауы Саны

A Herizrì кұрылғы 1
В Шеп жинағыштың жоғарғы 1 жағы
С Шеп жинағыштың теменгі 1 жағы
D Болт 2
•Пайдалану жөніндегі 1 нүсқаулық

ME 339 C:

E Шайба 2

F Буранда 1

G Болт 1

Н Кыскыш 2 І Тез әрекетті бекіту тетігі 1

ME 339:

J Дөңгелек жалпак басы 2 бар бұранда
К Шоғырсымды ұстаушы 1
L Айналмалы түтка 2
М Кабель кыскышы 1

7. Колданыска дайындау

7.1 Жалпы ережелер

Жаракат алу каупі бар «Сіздің қауіпсіздігіңіз туралы» белімдегі қауіпсіздік техникасының нұсқауларын ұстаныңыз. (⇒ 4.)

- Барлық сипатталған жұмыстарды орындаған кезде шапқыш: жатық, тегіс және берік қабатта тұруы керек.

7.2 Бір жақты жүргізу түтқасын орнату (МЕ 339 С)

• Бір жақты жүргізу түтқасын (1) баскару консоліндегі (2) жұмыс позициясына орнатып ұстаңыз.
• Кыскыштарды (Н) суретте көрсетілгендей солға және онға басқару консоліне (2) салыңыз. Шайбаны (Е) бұрандаға (F) енгізіп, бұранданы (F) іштен сыртқа қарай қыскыш пен бас түтқаның төменгі бөлігі арқылы бағыттаңыз.
• Шайбаны (Е) енгізіңіз.

• Болттарды (G)тез әрекетті бекіту тетігіне (I) салыңыз және екеуін де бірге бұрандаға (F) бұрап бекітіңіз.
• Тез әрекетті бекіту тетігін (3) жабыңыз.
• Тез әрекетті бекіту тетігі (3) толығымен жабылатындай және бас түтқа басқару консоліне берік бекітілетіндей қатты кигізілуі керек. Қажет болса, тез әрекетті бекіту тетігін қайта босатыңыз және бұранданы (F) бұрап бекітіңіз не алыңыз.

- Электрокабельді (1) суретте керсетілгендей басқару консоліндегі кабельдік тізбекке (2) салыңыз. Кабель тізбегіндегі кабель орамының (3) дұрыс орнату позициясын сақтаңыз.

- Электрокабельді (1) суретте көрсетілгендей бас түтқаның манжетасындағы бекіткішке (4) салыңыз. Электрокабель бас түтқаның теменгі бөлігініңаймағында бас түтқа құбырына тығыз бекітілуі керек.

Бас түтканың жоғарғы бөлігін орнату:

- Дөңгелек жалпак басы бар бұранданы (J) шоғырсымды ұстаушы (K) арқылы енгізіңіз және электрокабельді (1) іліңіз.

- Екі жақты бас түтқаны (2) екі бас түтқаның төменгі бөлігіне (3) орнатыңыз. Деңгелек жалпақ басы бар бұрандаларды (J) – он жақ шоғырсымды ұстаушымен (K), ал сол жақ шоғырсымды ұстаушысыз – іштен сыртқа қарай тесіктер арқылы енгізіп, айналмалы түтқалармен (L) бұрап бекітіңіз.

Кабель кыскышын орнату:

Ток соғу қаупі бар!

Бас түтқаның окшауланған қабатына нүқсан көлмес үшін, қабель қыскқышын тек қолмен басу керек және ешқандай құрал- сайман (мысалы, балға, бурауыш) қолданбау керек.

- Электрокабельді (1) кабель кыскышымен (М) бас тутканың жоғарғы белігіне бекіту керек. Бас тутканың жоғарғы белігінде кабель кыскышы мен ажыратқыш арасында 25 - 27 см қашықтық болуын қадағалау керек.

7.4 Шөп жинағышты кұрастыру

- Шеп жинағыштың жоғарғы жағын (В) шеп жинағыштың жоғарғы жағына (С) іліңіз. Бағыттауштардағы (1) дұрыс позицияны қадағалаңыз.

- Болттарды (D) карастырылған тесіктер арқылы ішінен итеріңіз.

- Шеп жинағыштың жоғарғы жағын (В) сәл басу арқылы шеп жинағыштың төменгі жағына бекітіңіз.

- Шеп жинағышты іліңіз (⇒ 8.3).

8. Баскару элементтері

8.1 Бір жақты жүргізу түтқасы (МЕ 339 С)

Кегалшапкыш МЕ 339 С реттелетін телескоптық бас түтқамен жабдыкталған.

Ток соғу қаупі бар!

Электрокабель үнемі бас түтқа манжетасына және басқару консоліне бекітіліп туруы тиіс. Бас түтқаның үлкен бийктігі орнатылған кезде, электрокабель телескоптық бас түтқаның реттеу диапазонында сәл иілуі керек (⇒ 7.2).

Кысылып қалу қаупі бар!

Тез әрекетті бекіту тетігін бұрап босату кезінде бас түтқа аударылып немесе жылжып кетуі мұмкін. Осыған байланысты тез әрекетті бекіту тетігін бұрап шығарған кезде бас түтқаны (1) қолмен жоғарғы күйде ұстан тұру керек.

Тасымалдау күйі (құрылғыны тазарту, ықшам тасымалдау және тұмшалау үшін):

• Кіші бас түтканың бийктігін реттеңіз.
• Бас түтканы (1) бір қолыңызбен устап, тез әрекетті бекіту тетігін (2) ашыңыз.
• Бас түтканы (1) алға қарай лақтырыңыз.

- Кажет болса, тез әрекетті бекіту тетігін (2) жабуға және бас түтқаны тасымалдау күйіне бекітуге болады.

Жұмыс күйі (құрылғыны жылжыту үшін):

• Бас тутканы (1) артка аударыңыз және бір қолмен ұстан тұрыңыз.
• Тез әрекетті бекіту тетігін (2) жабыңыз.
• Тез әрекетті бекіту тетігі (2) толығымен жабылатындай және бас түтка басқару консоліне берік бекітілетіндей қатты кигізілуі керек. Қажет болса, тез әрекетті бекіту тетігін қайта босатыңыз және бұранданы (3) бұрап бекітіңіз не алыңыз.
• Бас түтканың биіктігін реттеңіз.

2 Кесу биіктігін реттеу:

Телескоптық бас түтқаның биіктігін бірқалыпты реттеуге болады:

• Бас түтқаның жоғарғы белігін (4) бір қолыңызбен ұстап, тез әрекетті бекіту тетігін (5) ашыңыз.
• Бас түтқаның жоғарғы бөлігін (4) бас түтқаның төменгі бөлігінен тартып алыңыз немесе бас түтқаның төменгі бөлігіне итеріп кіргізіңіз және қалаулы бас түтқа биіктігін орнатыңыз.
• Бас түтканың жоғарғы белігін (4) бір қолыңызбен ұстан, тез әрекетті бекіту тетігін (5) жабыңыз.
• Тез әрекетті бекіту тетігі (5) толығымен жабылатындай және бас түтқаның жоғарғы белігі бас түтқаның төменгі белігіне берік бекітілетіндей қатты кигізілуі керек. Қажет болса, тез әрекетті бекіту тетігін қайта босатыңыз және домалатпасы бар гайканы (6) бұраңыз.

8.2 Екі жақты бас түтқа (МЕ 339)

Қысылып қалу қаупі бар! Айналмалы түтқаларды бұrap босату кезінде бас түтқаның жоғарғы белігі аударылып кетуі мүмкін. Сондықтан да айналмалы түтқаларды бұrap босату кезінде бас түтқаның жоғарғы белігін (2) әрқашан ең жоғарғы жерде бір қолмен ұстап тұрыңыз.

Бас түтканы жинау:

Тасымалдау күйі (құрылғыны тазарту, ықшам тасымалдау және тұмшалау үшін):

- Айналмалы түтқаларды (1) алға- артқа еркін жылжығанша бұрағ алыңыз және бас түтқаның жоғарғы бөлігін (2) алға жинаңыз.

Жұмыс күйі (құрылғыны жылжыту үшін):

• Бас түтканың жоғарғы белігін (2) артқа аударыңыз және бір қолмен ұстан тұрыңыз.
• Айналмалы түтқаларды (1) толық бұрал бекітіңіз. Шоғырсымды ұстаушының (3) дұрыс позициясын қадағалаңыз.

8.3 Шеп жинағыш

Ily:

• Лактырманың қақпағын (1) ашып, устап тұрыңыз.
• Шеп жинағышты (2) түйреуішпен (3) құрылғының артқы жағындағы саңылауларға (4) іліңіз.
• Лактырманың какпағын (1) жабыңыз.

Алу:

• Лактырманың какпағын (1) ашып, устап тұрыңыз.
• Шөп жинағышты (2) көтеріп, артқа қарай шығарыңыз.
• Лактырманың какпағын (1) жабыңыз.

8.4 Кесу биіктігінің ортальықтандырылған реттеуі

Кесік биіктігінің бес әртурглі күйін орнатуға болады, олар 30 мм мен 70 мм аралығында болады.

Денгей 1 = ең төмен кесік биіктігі

Денгей 5 = ең жоғары кесік биіктігі

Улыбританияға арналған көгалшапқыш:

Кесік биіктігінің алты әртүрлі күйін орнатуға болады, олар 20 мм мен 70 мм аралығында болады.

Денгей S = ең төмен кесік биіктігі

Денгей 5 = ең жоғары кесік биіктігі

Зақымдалуға жол бермеу үшін ең төмен кесік биқтігі тек бұдырлары жоқ газондарда пайдаланылуы керек.

Кесік биіктігін реттеу:

- Бийктікті реттеуге арналған түтқаны (1) кегалшапқыштан сәл ары итеріңіз де, шығыңқы жерлер (2) түтқаны босатуы керек.

• Жоғары кесік биіктігі:
  Көгалшапқышты биіктікті реттеуге арналған түтқамен (1) көтеріңіз (түтқа алға қарай жылжытылады).
  Көгалшапқышты биіктікті реттеуге арналған түтқамен (1) төмен басыңыз (түтқа артқа қарай жылжытылады).
• Биіктікті реттеуге арналған түтқаны (1) көгалшапқышқа қарай басыңыз да, шығыңқы жерлер (2) түтқаға бекітілуі керек. Таңдалған кесік биіктігін алдыңғы шығыңқы жерде (3) оқыпулы мүмкін.

Төмен кесік биіктігі:

9. Жумыс нускаулары

9.1 Жалпы ережелер

Жаракат алу каупі бар! Кабель орамдарын бірден таркатыңыз.

Шапкан кезде юректің қосатын желісін артыңызда ұстаңыз. Қорек кабельдері шабу барысында кездейсоқ кесіліп қалуы мүмкін, немесе оларға сүрініп қалуға болады. Сол себепті олар қауіп кезі болып табылады. Қосатын желі кесілген шөптің ұстінде көрініп тұруын қадағалаңыз.

Көгал қалын және әдемі болып өсу үшін, шеп өсіп кетуге мүмкіндік бермей, оны жиі орып түру қажет.

Климаты күргақ әрі ыстық өңірлерде көгалды жиі шабудың қажеті жоқ, себебі ол күнге күйіп, түрін жоғалтады!

Муқалған пышақты пайдаланғанға қарағанда, әткір пышақты пайдаланғанда орылған көгал әдемірек көрінеді, сол себепті пышақтарды уақытымен қайрап тұру қажет (VIKING компаниясының делдалында бар).

Қауіпсіздік мақсаттарында көгалшапқышты тек 25°-тан ылди тіктігінде орнату керек. 25° (46,6%) ылди тіктігі 46,6 см тік еңіске 100 см көлденен аралықта сәйкес келеді.

9.3 Электр козгалткышка дұрыс жүк- салмақ түсіру

Шөп биік болғанда немесе кесік биіктігі өте төмен болғанда көгалшапқышты іске қоспаңыз.

Көгалшапқышқа тек электр қозғалтқыш айналымдарының санын қатты төмендетпейтіндей етіп жук түсіруге болады.

Егер қозгалтқыш айналымдары төмендесе, жоғарырақ кесу биіктігін немесе төменірек беріліс жылдамдығын таңдаңыз.

9.4 Шапкыш пышағы бұғатталған жағдайда

Бірден қозғалтқышты өшіріп, желілік штекерді ажыратыңыз. Содан кейін ақаудың себебін кетіріңіз.

9.5 Козгалткыштың жылудың артық тиеуден корғау құрылғысы

Егер жұмыс барысында қозғалтқышқа шамадан тыс жүктеме түскен болса, кірістірілген артық тиеуден қорғау құрылғысы автоматты түрде қозғалтқышты сөндіріп тастайды.

– Тым биік шепті шабу немесе кесік биіктігі тым төмен болғанда,
– берílíc жылдамдығы тым жоғары,
- салкындаткыш ауаны еткізуге қатысты тазалайтын жұмыстардың дәрежеде орындалмауы (саңылаулы ауа сорғыш)
– Шапкыш пышағы мұқалған немесе тозған,
- сайкес келмейтін немесе тым ұзын жалғастырушы шоғырсым – кернеу төмендейді (⇒ 11.1).

Колданыска қайта енгізу

Құрылғының сууы үшін шамамен 10 мин. уакыт беріңіз (қоршаған ортаның температурасына байланысты), содан кейін Құрылғыны қайта пайдалана беруге болады (⇒ 11.).

10. Сактандырғыш құрылғылар

10.1 Екі қолмен жұмыс істеу

Электр қозғалтқышты қосу үшін, іске қосу түймесін оң қолмен басып, ұстан тұру қажет, ал кейін қозғалтқышты төктату түтқасын сол қолмен бас түтқаға қысыңыз.

10.2 Козгалткыштағы токтауды тежеу

Козғалтқышты төктату түтқасы жіберілгеннен кейін шапқыш пышағы 3 секундтан кем уақыт ішінде төктайды.

Козгалтқышқа кірістірілген токтауды тежеу құрылғысы пышақ токтамағанша инерция бойынша қимылдау уақытын қыскартады.

11. Колданыска енгізу

11.1 Кұрылғыны желіге қосыңыз

Электр тогына соғылу қаупі! «Сіздің қауіпсіздігініз туралы» (⇒ 4.) бөлімдегі қауіпсіздік техникасының нұсқауларын ұстаныңыз.

Кабель барабанын пайдаланғанда сымды толығымен жазу керек, әйтпесе кедергі куаты жоғалуы және қызып кетуі мүмкін.

Косатын желілер ретінде шлангілі сымдардан жеціл болмайтын желілерді ғана пайдалануға болады H07 RN-F DIN/VDE 0282.

Ең қыска көлденең қиысу: до 25 м ұзындығы: 3 x 1,5 мм² до 50 м ұзындығы: 3 x 2,5 мм²

Косатын кабель ўасы резенкеден жасалуы тиіс немесе резенке окшаулагышы болуы тиіс және DIN/VDE 0620 стандартына сай келуі тиіс.

Кернеу және электр желісінің жилігі зауыт тактасындағы деректерге немесе «Техникалық деректер» (⇒ 18.) бөліміндегі деректерге сәйкес келуі тиіс.

Желіге қосылуға арналған сым тиісті сақтандырғышпен жабдықталуы тиіс (⇒ 18.).

Берілген құрылғы үйде желіге қосқан нүктеге толық қарсыласумен электр қорегі желісіне қосуға арналған Z_макс. , теңгерілетін 0,49 Ом (кезінде 50 Hz).

Пайдаланушы пайдаланылып отырған электр желісінің параметрлері жоғарыда аталған талаптарға сай келетініне көз жеткізіп алыңыз. Қажет болған жағдайда электр желісінің толық кедергісін электрмен қамту ұйымынан білуге болады.

11.2 Шоғырсым ұзындығын шектегіш

Жұмыс барысында шоғырсым ұзындығын шектегіш қосатын желінің өздігімен оралуының және желілі куат кезінің ажыратылып қалу мүмкіндігінің алдын алады.

Сол себепті қосатын кабель шоғырсым ұзындығын шектегіш арқылы өтуі тиіс.

• Косатын кабельмен (1) ілгек жасаңыз және оны саңылауға (2) бағыттаңыз.
• Ілгекті ілмекке (3) іліңіз және оны тартып тастаңыз.

Козғалтқышты бік шөпте немесе ең жоғары кесік биқтігінде іске қоспаңыз, өйткені іске қосуда қындықтар болады.

• Іске қосу түймесін (1) басып, ұстан тұрыңыз. Қозғалтқышты төқтату түтқасын (2) бас түтқаға басып, ұстан тұрыңыз.
• Іске қосу түймесін (1) қозғалтқышты токтату түтқасын (2) басқаннан кейін жіберуге болады.

11.4 Көгалшапқышты ажырату

- Козгалтқышты токтату түтқасын (1) жіберіңіз. Аз инерция бойынша кимылдау уақытынан кейін козгалтқыш пен шапқыш пышағы токтайды.

11.5 Шепжинағышты толтыру индикаторы

Шеп жинағыш шөп жинағыштың жоғарғы жағындағы шөпжинағышты толтыру индикаторымен (1) жабдықталған.

Шапқыш пышағының айналуы арқылы пайда болатын және шеп жинағышты толтыру үшін қызмет ететін ауа ағыны шепжинағышты толтыру индикаторын кетереді (2): Шеп жинағыш кесілген материалмен толтырылады.

Шеп жинағыштың толтырылу шамасына қарай ауа ағыны бәсендеп шепжинағышты толтыру индикаторы түседі (3):

- Толған шеп жинағышты босатыңыз (⇒ 11.6).

11.6 Шөп жинағышты босату

• Козгалтқышты өшіріңіз (⇒ 11.4) және шөп жинағышты алыңыз (⇒ 8.3).
• Шеп жинағышты бекіткіштен (1) ашыңыз және шөп жинағыштың жоғарғы жағын (2) жоғары көтеріңіз.
• Шеп жинағышты суретте көрсетілгендей түтқаларынан шөп жинағыштың жоғарғы жағы (3) мен шөп жинағыштың теменгі жағында (4) ұстап босатыңыз.

12. Техникалық қызмет көрсету

12.1 Жалпы ережелер

Жаракат алу каупі бар! «Сіздің қауіпсіздігініз туралы» (⇒ 4.)белімдегі қауіпсіздік техникасының нұсқауларын устаныңыз.

Делдалдардың жыл сайынғы техникалық қызмет көрсетуі:

Кегалшапкыш жыл сайын делдалға апарылып тексерілуі керек. VIKING компаниясы VIKING делдалдарын ұсынады.

12.2 Курылғыны тазалау

Техникалық қызмет көрсету аралығы:

эр пайдаланғаннан кейін

- Шеп жинағышты алыңыз (⇒ 8.3).

Аударту алдында көгалшапқышты қатты, көлденең және тегіс бетке орнатыңыз. Тазалайтын жұмыстарды орындауға арналған күйде жұмыс істегенде құрылғы аударылып кетуі мұмкін. Құрылғының бүйір жағында тұрыңыз. Көгалшапқыштың алдында немесе артында тұрып жұмыс істемеңіз.

Тазалау позициясы МЕ 339 С:

• Бір жақты жүргізу түтқасын жинаңыз (⇒ 8.1).
• Лақтырманың қақпағын (1) кетеріңіз, көгалшапқышты аударыңыз және басқару консоліне (2) орналастырыңыз.
• Бас тутканы (3) топыраққа жайып, тез әрекетті бекіту тетігімен (4) осы позицияда бекітіңіз.

Тазалау позициясы МЕ 339:

• Екі жакты бас түтканы жинаңыз (⇒ 8.2).
• Кегалшапкышты аударыңыз және бас түтқаның төменгі бөлігіне (5) орналастырыңыз.

Тазалау жөніндегі нүскаулар:

Құрылғыны әр пайдаланудан кейін тазалау керек. Жақсы күту ұұрылғыны зақымданулардан қорғайды және оның пайдалану мерзімін ұзартады.

Kozfaltkыш жеткілікті салқындатылуы үшін козғалтқыш капоты мен корпустың төменгі белігінің арасындағы суық ауа ағынына арналған тесіктегі (желдету саңылауы) кірді тазалаңыз.

Шапкыш пышағын тазалаңыз.

Кегалшапкыштың тубін сумен және қылшакпен тазалаңыз. Құрылғының қорпусы мен лақтырманың астаушасындағы шөп қалдықтарын таяқшамен тазалаңыз.

Ешкашан қозгалтқышқа, тығыздағыштарға, мойынтіректерге және ажыратқыш сияқты электр құрамдастарға су бүрікпеніз. Бүл қымбат жәндеу қажеттілігіне әекеледі.

Кірді су және қылшакпен ғана емес, шуберекпен де кетіруге болады, VIKING арнайы тазартқышты (мысалы , STIHL арнайы тазартқышы) пайдалануды ұсынады.

12.3 Электр козгалткышы және донғалақ

Электр қозғалтқышы қызмет көрсетуді талап етпейді.

Донғалақтардың иінтіректері қызмет көрсетуді талап етпейді.

12.4 Бас түтканың жоғарғы белігі МЕ 339

Техникалық қызмет көрсету аралығы: әр пайдаланудан бұрын

Бас түтқаның жоғарғы бөлігі окшауландырғыш қабатпен жабылған. Оған зақым келгенін байқағанда бас түтқаның жоғарғы бөлігін ауыстырыңыз.

12.5 Шапкыш пышағына техникалық қызмет көрсету

Техникалық қызмет көрсету аралығы: әр пайдаланудан бұрын

• Көгалшапкышты тазалау позициясына көтеріңіз (⇒ 12.2).
• Шапкыш пышактарды (1) тазартыңыз және зақымдарының (аздап жарылу немесе жарыктар) жоқ екендігін немесе тозбағандығын тексеріңіз, және қажет болса, алмастырыңыз.
• Пышак күшін ең кемі 5 орыннан жылжымалы калибрдің (2) көмегімен тексеріңіз. Атап айтсак, минималды күші пышак қалағының аймағында болу керек.
• Сызғышты (3) пышақтың алдыңғы жиегіне қойып, кері қайрау деңгейін өлшеңіз.

Тозудың шектері:

Пышактың әрбір нүктедегі қалындығы ең кемі 1,6 мм болуы тиіс.

Кескіштер өткірлеу кезінде ең көбі 5 мм қайрауға болады.

Егер кегалшапкышка жинакça кірмейтін пышақтар орнатылған болса, мысалы, арнайы тапсырыс бойынша жеткізілетін топырақ бетін жабу жабындарына арналған пышақтар, ең жоғары тозудың шегі сәйкесінше есепке алынады (Kit 339 пайдалану жөніндегі нұсқаулығын қараңыз).

Тозған немесе закымдалған пышақ сынып қалуы және дене жақақтарарын алуға себеп болуы мүмкін. Сондықтан пышақтарды күту ұсыныстарын кез келген жағдайда орындау керек.

Эсіресе кескіш бөліктің бөлшектері (шапқыш пышағынан, пышақ бұрандамасын мен пышақ қыскқышынан түратын) зақымдалған не майыскан жағдайда, көгалшапқышты іске қосуға болмайды.

Пышактарды пайдалану орнына және уақытына байланысты ауыстыру керек. Егер құрылғыны құмды бетте және көбінесе құргғақ жағдайларда пайдалансаңыз, пышақ барған сайын нашар жұмыс істейді және өдеттегіден тезірек тозады.

Шапкыш пышағын ауыстырғанда әрдайым пышақ бурандамасын (4) да ауыстырыңыз.

12.6 Шапкыш пышақтарын алу және орнату

Пышак бурандамасына зақым келтірмеу үшін, босату және бұрап бекіту үшін алты қырлы бүйірлік кілтті (22 мм) пайдаланыңыз.

1 Бөлшектеу:

- Сәйкес келетін ағаш қырлы бөрене (1) шапқыш пышағын (2) бекіту үшін қолданылады.

- Пышақ бұрандамасын (3) бұрап шығарыңыз және шапқыш пышағын (2) шығарыңыз.

2 Орнату:

Жаракат алу қаупі бар! Шапқыш пышағын (2) тек суретте көрсетілгендей орнату керек. Қаптамалар (6) төмен көрсетіп тұру керек, ал жоғары қарай бүгілген пышақ қалақтары жоғары қарап тұруы керек.

Пышақ бұрандамаларының созылу мезетін қатаң түрде қадағалау керек, ол 10 - 15 Нм мәніне тең, себебі кескіш құралдың берік бекітілуі осыған байланысты болады. Пышақ бұрандамаларын (3) Loctite 243 көмегімен бекітіңіз.

• Пышакка тиіп тұратын бетті және пышақтың жалғастырғышын тазалаңыз.
• Шапкыш пышағының (2) жоғары қарай бүгілген қалақтарын жоғары қаратып орнатыңыз. YSTап тұратын шығыңқы жерлер (4) шапкыш пышағының тесіктеріне (5) енгізілуі керек.
• Сәйкес келетін ағаш қырлы бөрене (1) шапқыш пышағын (2) бекіту үшін қолданылады.
• Пышак бүрандамасын (3) 10 - 15 Нм айналу мезетімен бекемдеңіз.

12.7 Шапкыш пышағын өткірлеу

Жаракат алу каупі бар! Орнатпас бұрын пышақтың закымдалмағанын тексеріңіз. Аздап жарылғандығы немесе жарықтар байқалған кезде, егер жүзі 5 мм артық тозса немесе пышақ бір жерлерінде 1,6 мм (⇒ 12.5) жұқарса, пышақты алмастыру қажет.

VIKING шапкыш пышактарын қайрауды мамандарға тапсыруды ұсынады. Пышақтар дұрыс қайралмаған кезде (қайрау бұрышы дұрыс өмес, теңсіздік және т.б.) ұрылғының жұмысы нашарлайды.

Қайрау бойынша нұсқаулық:

• Шапкыш пышактарын бөлшектеңіз (⇔ 12.6).
• Шапкыш пышақтарын кайраған кезде, мысалы , сумен салқындату кажет. Көк түс пайда болмауы керек, өйтпесе жарамдылық мерзімі азаяды.
• Теңгерімсіздік тудырған дірілдеулерді болдырмау үшін пышақты біркелкі өткірлеңіз.
• Кайрау бұрышын 30° етіп сақтаңыз.
• Кайраганнан кейін кескіш жиегіндегі угінділерден ұсақ бүдірлі ыскыш қағазбен тазартыңыз.

12.8 Сактау (кыскы кантарылу кезеңінде)

Көгалшапкышты күрғак, жабық әрі шансыз жерде сақтаңыз. Уй-жайда балалардың әрекет қашықтығы жоқ екеніне көз жеткізіңіз.

Кегалшапқышты тек техникалық қауіпсіз жерде ғана ұстауға болады, қажет болған жағдайда менгерікті қайырып тастаңыз.

Барлық гайкалар, бұрандалар мен бұрандамалар жақсы тартылуы тиіс, құрылғыдағы өшіріліп қалған сақтандыру жазуларын жаңартыңыз, оны тозу мен бұзылу нышандарына тексеріңіз. Тозған немесе бұзылған бөлшектерді ауыстырыңыз.

Эдette, табылған ақауларды кұрылғыны сақтауға кояр алдында жояды.

Пайдалану арасындағы үзілістер үзак болған жағдайда (қысқы үзіліс) келесі тармактарға назар аударыңыз:

• Кұрылғының барлық сыртық бөлшектерін дұрыстан тазалап шығыңыз.
• Барлық қозғалмалы бөлшектерді жақсылап майлаңыз.

13. Тасымалдау

13.1 Кегалшапкышты тасу және бекіту

Жаракат алу қаупі бар! «Қауіпсіздік шаралары» (⇔ 4.) тарауындағы қауіпсіздік бойынша нұсқауларды орындаңыз.

Курылғыны тасымалдау:

• Көгалшапқышты тек тасымалдау түтқаларынан (1, 2) көтеріңіз. Шапқыш пышақтарының және дененің арасындағы, әсіресе, аяқтар мен табан арасындағы қашықтықты қатаң қадағалаңыз.
• Кегалшапкышты жылжыткан кезде, кез келген қолыңызбен жоғарғы тасымалдау түтқасынан (2), ал екінші қолыңызбен теменгі тасымалдау түтқасынан (1) ұстаңыз.

немесе

- Кегапшапкышты бір қолыңызбен жоғарғы тасымалдау түтқасынан (2) устаңыз.

Курылғыны бекіту:

• Көгалшапқышты сәйкес келетін бекіту материалының кемегімен жук тиеу алаңына бекітіңіз.
• Аркандар не қайыстарды түтқаларға (1, 2) бекітіңіз.

14. Коршаган ортаны корғау

Шабылған шөпті қоқыс ретінде лактыруға болмайды, оны компостирлеу керек.

Қаптамасы, құралдың өзі және керек-жарактар, кәдеге

жаратылатын материалдардан өндіріліп, тиісті түрпатта көдеге жаратылуы кажет.

Материалдың қалдықтарын бөлшектеп, экологиялық рүқсат етілген түрде пайдаға асырғанның арқасында, осы үшін жарамды қалдықтарды көп рет қолдануға мүмкін болады. Осы себеппен, әдеттегі қызмет ету мерзімі

өткеннен кейін, құрал, өнделгеннен кейін қайтара қолданыла алатын қалдықтардың жиналатын орнына жіберіледі. Пайдаға асырган кезде «Пайдаға асыру» бөлімінің нүсқауларын ұстаныңыз. (⇒ 4.7)

Өзіңіздің пайдаға асыратын орталыққа немесе қалдықтарды қалайша көсіби түрде пайдаға асыруға болатындығын білу үшін делдалдарға жүгініңіз.

15. Тозу дәрежесін барынша азайту және зақымдардан қорғау

VIKING құрылғысының зақымдалуын немесе шамадан тыс тозуын болдырмау үшін келесі маңызды сілтемелерді орындаңыз:

1. Тез тозатын белшектер

VIKING құрылғының кейбір бөлшектерін мақсатына сай пайдаланған кездің өзінде де, олар қалыпты түрде тозуы мүмкін, сондықтан уақытына қарай пайдаланудың ұзактығына және түріне байланысты ауыстырылуы қажет.

Атап айтканда, оларға мыналар жатады:

- Пышак

– Шөп жинағыш

2. Пайдалану жөніндегі нүсқаулықтағы VIKING құрылғыларын пайдалану,

пайдалану, оларға техникалық қызмет көрсету және сақтау жәніндегі осы нұсқаулықтың талаптарын мұқият орынданыз. Қауіпсіздік, басқару және қызмет көрсету бойынша нұсқауларды сақтамау нәтижесінде келтірілген кез- келген залал үшін пайдаланушы жауапкершілік тартады.

Бул эсіресе мынаған жатқызылады:

• параметрлері дұрыс емес төк өткізетін кабельді пайдалану (көлденен ț тілу);
  – электр желісіне дұрыс қосылмау (кернеу);
  – өнімге VIKING компаниясы тарапынан рүқсат етілмеген өзгеріс енгізу.
• Аспап үшін жол бергісіз, жарамсыз немесе сапасыз құрылғыларды немесе керек-жарактарды қолдану.
  – өнімді, оның мақсатына сай қолданбау.
  — курылғыны спорттық немесе конкурстық іс-шараларда қолдану.
  – ақаулы бөлшектері бар өнімді одан әрі қолданудың нәтижесінде туындаған зақымдар.

3. Техникалық қызмет көрсету

"Техникалық қызмет көрсету" бөлімінде көрсетілген барлық жұмыстар тұрақты жүзеге асырылуы тиіс.

Егер пайдаланушы єз бетімен бүл жұмыстарды орындай алмаған болса, делдалға жүгіну керек.

VIKING компаниясы, ТК және жәндеу жасау үшін тек ресми делдалдарға жүгінуді ұсынады.

VIKING компаниясы тұрақты оқыту курстарын өткізіп тұрады және ресми делдалдар үшін техникалық ақпарат ұсынады.

Техникалық қызмет көрсетілмеген жағдайда аспап істен шығуы мүмкін, ол үшін жауапкершілік пайдаланушыға жуктеледі.

Олар мыналарды камтиды:

– Жеткіліксіз тазалауға байланысты жетекші қозғалтқыштың суық ауа ағынымен зақымдалуы (ойық арқылы сору).
– Тоттануға және дұрыс сақтамауға байланысты басқа да зақымдары.
- Сапасыз қосалқы бөлшектерді пайдалануға байланысты құрылғының зақымдалуы.
– Уактылы емес немесе жеткіліксіз қызмет көрсету, мысалы білікті дилерлердің шеберханаларында орындалмаған техқызмет көрсету жөніндегі жұмыстар нәтижесіндегі зақымдар себепті алынған зиян.

16. Баска да қосалқы бөлшектер

Шапкыш пышағы

6320 702 0100

Пышак бурандамасы

6310 710 2800

Кегалшапкыштың бекіткіш элементтері (мысалы , пышақ бұрандамасы) пышақты ауыстырған кезде немесе пышақты орнатқан кезде ауыстырылуы керек. Қосалқы бөлшектерді VIKING дилерлерінен сатып алуға болады.

17. Дайындаушы көсіпорынның ЕО нормаларына сай келуі туралы арыз

Bi3,

машинаның жарамды екенін мәлімдейміз

Колмен баскарылатын және электр көзғалтқыштан (МЕ) жұмыс істейтін көгалшапқыштар

Фабрика танбасы: VIKING

Typi:	ME 339.0
	ME 339.0 C

Сериялык 6320

идентификация

келесі ЕС директиваларының талаптарын орындайды: 2000/14/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC, 2011/65/EC

Өнім келесі стандарттарға сай жасалған: EN 60335-1, EN 60335-2-77

Колданылатын сэйкестікті бағалау әдісі: Косымша VIII (2000/14/EC)

Сертификатталған органың атауы мен мекен-жайы:

Техникалық күжаттарды кұрастыру және сақтау: Йоханн Вайгльхофер VIKING GmbH компаниясы

Шығарылған жылы мен сериялық нөмірі аспаптағы зауыт тақтасында жазылған.

Өлшенген шудың деңгейі: 92,5 dB(A)

Кепілді шудың деңгейі: 93 dB(A)

Өнімдерді зерттеу мен құрастыру жетекшісі

Белгіленген қолданыс кезеңі

Белгіленген қолданыс кезеңі: 20 жылға дейін. Белгіленген қолданыс кезеңі уақытында, қолдану жәніндегі нұсқаулықтың талаптарына сәйкес тұрақты техникалық қызмет және күтім көрсетіледі.

18. Техникалық деректер

ME 339.0 / ME 339.0 C:

Сериялык
идентификация	6320
Козгалткыш,конструкция	Электр
	козгалткыш
Өндіруші	Cleva
	АТ әмбебап
Түрі	козгалткыш
Кернеу	230 В~
Түтынылатын куат	1200 Вт
Жиілік	50 Гц
Сақтау	5 А
Қорғаныс сыныбы	II
Қорғаныс түрі	IPX 4
	Пышақ
Кескіш	мандайшасы
Кесу ені	37 см

ME 339.0 / ME 339.0 C:

Кесу курылғысының айналу жылдамдығы 3200 айн/мин 2000/14/ЕС директивасына сәйкес: Кепілді шудың денгейі L _WAd 93 dB(A) 2006/42/ЕС директивасына сәйкес:

Жумыс орнындағы шудың деңгейі L_pA 79 dB(A) Ауытку K_pA 1 dB(A)

Пышак мандайшасының жетегі үздіксіз

Пышак бурандамасының созылу мезеті 10 - 15 Нм

Алдыңғы деңгелек диаметрі 150 мм

Кесік биіктігі (тек Улыбритания ушін) 20 - 70 мм

ME 339.0:

EN 12096 бойынша белгіленген діріл коэффициенті:

Элшенген мән a_hw 0,82 м/сек²

Ыктимал дэлсіздік K_hw 0,41 м/сек²

EN 20643 бойынша елшем

¥/E/B 122/42/107 cm

Салмағы 14 кг

Салмағы (тек

¥лыбритания үшін) 15 кг

ME 339.0 C:

EN 12096 бойынша белгіленген діріл коэффициенті:

Өлшенген мән a_hw 0,55 м/сек²

Ыктимал дэлсіздік K_hw 0,28 м/сек²

EN 20643 бойынша элшем

¥/E/B 128/42/107 cm

Салмағы 14 кг

19. Ақаулықтарды іздеу

Жакет болған кезде делдалға жүгініңіз, VIKING компаниясы ресми делдалдарға жүгінуге кеңес береді.

Акаулык:

Козғалтқыш оталмайды

Ыктимал себебі:

– Желіде кернеу жок
– Косатын кабель/штекер, уясы немесе ажыраткыш бузылған
– Іске қосу түймесі басылмаған
– Козгалткыш тым биік немесе тым ылғалды шөп үшін жұмысын бастай алмайды
- Козгалткыштың сақтандырғышы косылды
– Көгалшапкыш корпусы ласталған
– Штекердегі сактандырғыш істен шыкқан (GB нұсқасы)

• Сактандырғышты тексеріңіз (⇒ 11.1)
• Кабельді/штекерді/ажыраткышты тексеріңіз, кажет болған жағдайда ауыстырыңыз (⇒ 11.1)
  – Іске қосу түймесін басыңыз (⇒ 11.3)
  – Биік шепте қозғалтқышты қоспаңыз, кесік биіктігін тексеріңіз (⇒ 8.4)
• Курылғыны суытыңыз (⇒ 9.5)

– Көгалшапкыштың корпусын тазалаңыз (⇒ 12.2)

– Штекердегі сактандырғышты ауыстырыңыз (✗)

Акаулыктар:

Электр желісі сақтандырғышының жиі ажыратылуы

Ыктимал себебі:

– Косатын желі сәйкес келмейді
– желі шамадан тыс жуктелген,
– Кұрылғы тым биік немесе тым ылғалды шөпті шаба алмайды
– Сэйкес келетін қосатын сымды пайдаланыңыз (⇒ 11.1)
– Кұрылғыны басқа электр желісіне қосыңыз
- Кесік биіктігі мен шабу жылдамдығын жұмыс шарттарына орай реттеңіз (⇒ 8.4)

Акаулыктарды жою тәсілі:

Акаулыктар:

Жумыс кезіндегі қатты діріл

Ыктимал себебі:

– Пышақ бұрандамасы босаған
– Пышақ теңгерілмеген

Акаулыктарды жою тәсілі:

– Пышак бурандамасын тартыңыз (⇒ 12.6)
– Пышакты егеңіз (теңестіріңіз) немесе оны ауыстырыңыз (⇒ 12.7)

Акаулыктар:

Біркелкі шабылмаған шөп сарғаяды

Ыктимал себебі:

– Шабу пышагы мукалған немесе тозған

– Кесік биіктігіне қатысты беріліс жылдамдығы тым жоғары

Акаулыктарды жою тәсілі:

– Шабу пышағын егеңіз немесе айырбастаңыз (⇒ 12.7)
– Жылдамдыкты төмендетіңіз және/немесе дұрыс кесік биқтігін таңдаңыз (⇒ 8.4)

Акаулык:

Іске қосу қын немесе қозғалтқыштың қуаттылығы төмендеуде

Ыктимал себебі:

– Тым биік және ылғалды шөпті шабу
– Көгалшапкыш корпусы ласталған

– Кесік биіктігі мен шабу жылдамдығын жұмыс шарттарына орай реттеңіз (⇒ 8.4)
- Көгалшапкыш корпусын тазалаңыз (тазалау барысында желілік штекерді ағытып тастаңыз) (⇒ 12.2)

Акаулыктар:

Түсіріп тастауға арналған арнасы бітелген

Ыктимал себебі:

– Шабу пышағы тозған
– Оте биік немесе өте ылғалды шөпті шабу

Акаулыктарды жою тәсілі:

– Шабу пышағын айырбастаңыз (⇒ 12.7)
– Кесік биіктігі мен шабу жылдамдығын жұмыс шарттарына орай реттеңіз (⇒ 8.4)

20. Техникалық қызмет көрсету жоспары

Улгі: ____ Серия нөмірі: Куні: _________ Келесі қызмет Куні: _________

20.2 Кызмет көрсету өткізуді растау

Кызмет көрсету жұмыстарын өткізген кезде, пайдалану жәніндегі осы нұсқаулықты Сіздің VIKING делдалыңызға беріңіз. Ол алдын ала басылған жолақтарында сервистік жұмыстардың өткізілгенін растайды.

Сервистік қызметтің көрсетілген датасы

Келесі сервистік қызметтің көрсетілген күні

ME 339, ME 339 C

VIKING®
