NÁVOD NA OBSLUHU ME 339 C VIKING

DEENFRNLITESPTNOSVDAPLHUHRCS SK 0478 121 9917 E - SK Vážená zákazníčka, vážený zákazník, ďakujeme, že ste sa rozhodli pre kvalitný výrobok firmy VIKING. Tento výrobok bol zhotovený podľa najmodernejších výrobných postupov za pomoci rozsiahlych opatrení na zaistenie kvality. Naším cieľom je totiž zabezpečiť, aby ste boli s Vaším strojom spokojní. V prípade otázok v súvislosti s Vaším strojom sa obráťte na Vášho predajcu alebo priamo na našu obchodnú spoločnosť. Veľa spokojnosti s Vaším strojom VIKING Vám praje Vedenie podniku Vytlačené na papieri bielenom bez chlóru. Papier je recyklovateľný. Ochranný obal neobsahuje halogény.

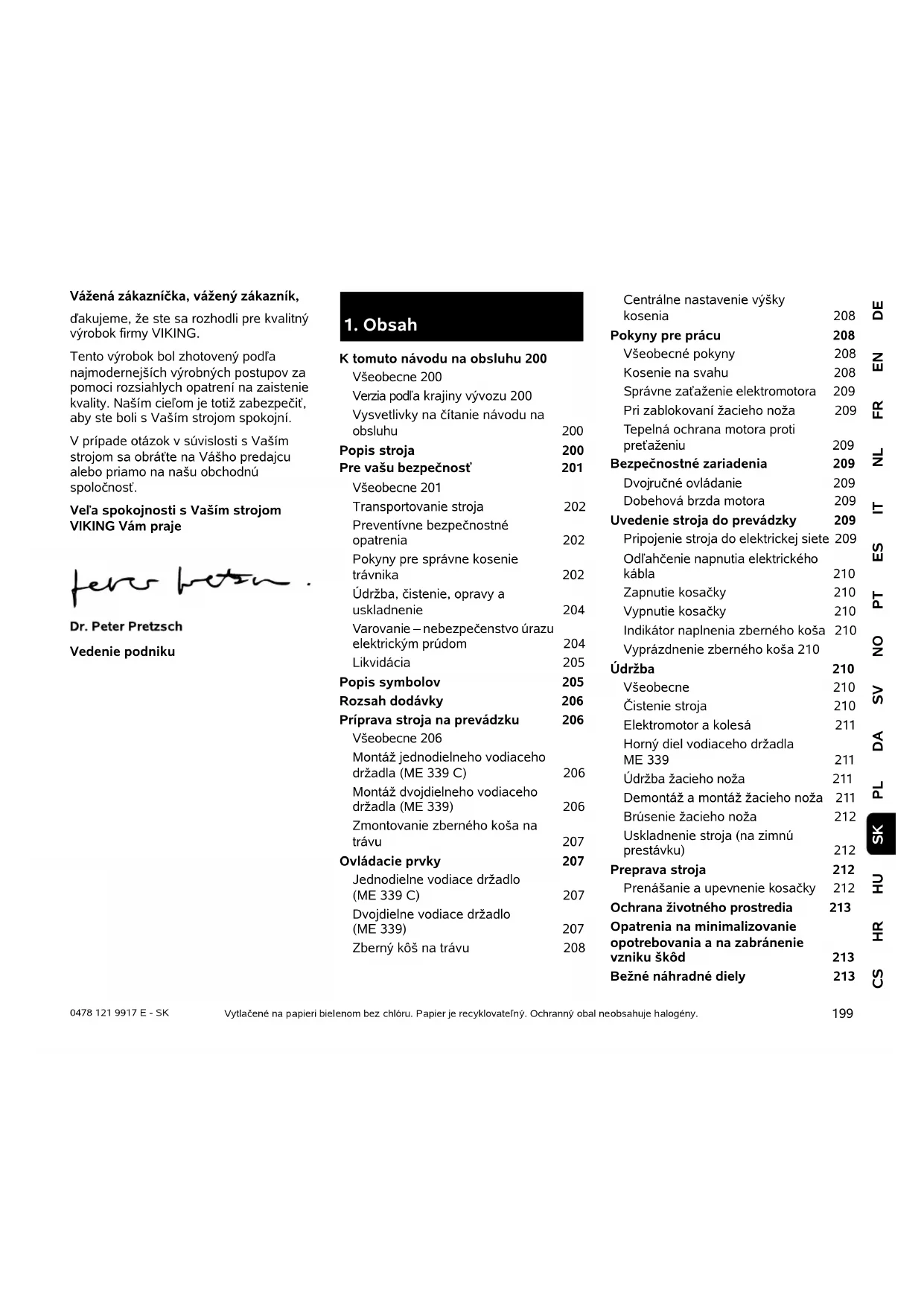

K tomuto návodu na obsluhu 200 Všeobecne 200 Verzia podľa krajiny vývozu 200 Vysvetlivky na čítanie návodu na obsluhu 200 Popis stroja 200 Pre vašu bezpečnosť 201 Všeobecne 201 Transportovanie stroja 202 Preventívne bezpečnostné opatrenia 202 Pokyny pre správne kosenie trávnika 202 Údržba, čistenie, opravy a uskladnenie 204 Varovanie – nebezpečenstvo úrazu elektrickým prúdom 204 Likvidácia 205 Popis symbolov 205 Rozsah dodávky 206 Príprava stroja na prevádzku 206 Všeobecne 206 Montáž jednodielneho vodiaceho držadla (ME 339 C) 206 Montáž dvojdielneho vodiaceho držadla (ME 339) 206 Zmontovanie zberného koša na trávu 207 Ovládacie prvky 207 Jednodielne vodiace držadlo (ME 339 C) 207 Dvojdielne vodiace držadlo (ME 339) 207 Zberný kôš na trávu 208 Centrálne nastavenie výšky kosenia 208 Pokyny pre prácu 208 Všeobecné pokyny 208 Kosenie na svahu 208 Správne zaťaženie elektromotora 209 Pri zablokovaní žacieho noža 209 Tepelná ochrana motora proti preťaženiu 209 Bezpečnostné zariadenia 209 Dvojručné ovládanie 209 Dobehová brzda motora 209 Uvedenie stroja do prevádzky 209 Pripojenie stroja do elektrickej siete 209 Odľahčenie napnutia elektrického kábla 210 Zapnutie kosačky 210 Vypnutie kosačky 210 Indikátor naplnenia zberného koša 210 Vyprázdnenie zberného koša 210 Údržba 210 Všeobecne 210 Čistenie stroja 210 Elektromotor a kolesá 211 Horný diel vodiaceho držadla ME 339 211 Údržba žacieho noža 211 Demontáž a montáž žacieho noža 211 Brúsenie žacieho noža 212 Uskladnenie stroja (na zimnú prestávku) 212 Preprava stroja 212 Prenášanie a upevnenie kosačky 212 Ochrana životného prostredia 213 Opatrenia na minimalizovanie opotrebovania a na zabránenie vzniku škôd 213 Bežné náhradné diely 2130478 121 9917 E - SK

Tento Návod na obsluhu platí ako originálny Návod na obsluhu výrobcu v zmysle smernice ES 2006/42/EC. Firma VIKING neustále pracuje na ďalšom technickom vývoji a rozširovaní programu svojich výrobkov, preto si vyhradzuje právo na zmeny obsahu dodávok, týkajúcich sa konštrukcie a vybavenia. Z údajov a obrázkov uvedených v tomto katalógu nemôžu byť z tohto dôvodu odvodzované žiadne právne nároky.

2.2 Verzia podľa krajiny vývozu

Podľa krajiny vývozu dodáva VIKING svoje stroje s rôznymi elektrickými zástrčkami a spínačmi. Na obrázkoch sú zobrazené stroje s euro- zástrčkami. Pripojenie strojov do siete s inými zástrčkami prebieha analogicky.

2.3 Vysvetlivky na čítanie návodu na

obsluhu Obrázky a texty popisujú určité manipulačné kroky. V návode na obsluhu sú vysvetlené tiež všetky obrázkové symboly umiestnené na stroji. Smer pohľadu: Definícia smeru pohľadu v tomto návode na obsluhu pri označení smeru „vľavo“ a „vpravo“: Obsluha stroja stojí za strojom a pozerá sa dopredu v smere jazdy. Odkaz na kapitolu: Šípka ukazuje na príslušné kapitoly a podkapitoly, v ktorých môžete nájsť ďalšie vysvetlenie. V nasledujúcom príklade je uvedený odkaz na kapitolu: (Ö 2.1) Označenie jednotlivých textových sekvencií: Popísané pokyny môžu byť označené ako niektorý z nasledujúcich príkladov. Manipulačné kroky, ktoré vyžadujú určitý úkon obsluhy: ● Skrutku (1) uvoľnite skrutkovačom, stlačte páku (2) ... Všeobecný súpis úkonov: – použitie stroja na športové alebo súťažné akcie Texty so zvláštnym významom: Pre zdôraznenie zvláštneho významu sú tieto textové úseky v návode na obsluhu označené jedným z nasledujúcich symbolov. Texty vzťahujúce sa na obrázok: Obrázky, ktoré vysvetľujú obsluhu stroja, sú uvedené v návode na obsluhu úplne na začiatku. Symbol kamery slúži na prepojenie určitého obrázka v obrázkovej časti s príslušným textom v návode na obsluhu. CE-Prehlásenie o zhode výrobcom 214 Technické údaje 214 Hľadanie porúch 215 Servisný plán 216 Potvrdenie o prevzatí 216 Potvrdenie o vykonaní servisných prác 216

2. K tomuto návodu na

obsluhu Nebezpečenstvo! Nebezpečenstvo nehody a ťažkého úrazu osôb. Na tomto mieste sa musia dodržovať určité predpísané pokyny alebo sa niečo zakazuje. Varovanie! Nebezpečenstvo úrazu osôb. Dodržovaním predpísaných pokynov môžete zabrániť možným úrazom. Pozor! Dodržiavaním predpísaných pokynov môžete zabrániť nebezpečenstvu vzniku ľahkých úrazov resp. materiálnych škôd. Upozornenie Informácia, dôležitá pre lepšie využitie funkcií stroja a pre zabránenie možným chybám obsluhy.

Pri práci s kosačkou na trávu je bezpodmienečne nutné dodržiavať nasledujúce bezpečnostné predpisy. Pred prvým použitím stroja si pozorne prečítajte návod na obsluhu a uložte ho na bezpečnom mieste pre neskoršie použitie. Zoznámte sa s ovládacími prvkami a s obsluhou stroja. Pred prvým použitím stroja musí prebehnúť inštruktáž, ktorú vykoná predavač alebo iná odborne spôsobilá osoba. S kosačkou sa nesmie pracovať po požití alkoholu, liekov, ktoré ovplyvňujú reakčnú schopnosť, alebo po požití drog. S kosačkou nikdy nepracujte, ak sa v blízkosti nachádzajú osoby, zvlášť deti alebo zvieratá. Pamätajte na to, že používateľ zodpovedá za úrazy spôsobené ďalším osobám alebo za poškodenie ich majetku. Stroj zverte alebo požičajte len osobám, ktoré sú s týmto modelom stroja a jeho používaním dôkladne oboznámené. Vždy odovzdajte tiež návod na obsluhu. Pozor – nebezpečenstvo úrazu! Kosačka je koncipovaná len na kosenie trávy a pre súkromné používanie, iné použitie nie je dovolené - hrozí nebezpečenstvo úrazu alebo poškodenie stroja. Pre zabránenie nebezpečenstvu úrazu sa kosačka nesmie používať napr. na (zoznam príkladov nie je úplný): – úpravu korún živých plotov a porastov, – kosenie popínavých rastlín, – úpravu okrasných trávnikových plôch na strechách a na balkónoch, – upratovanie snehu z chodníkov (vysávanie, vyfukovanie, odhŕňanie), – drvenie vetvičiek zo stromov či kríkov, – vyrovnávanie nerovností pôdy ako napr. krtincov, – transportovanie pokosenej trávy, s výnimkou na to určeného zberného koša. Pozor – nebezpečenstvo nehody! Dovolené je použiť len príslušenstvo, ktoré je pre použitie na tento typ stroja dodávané alebo zvlášť schválené firmou VIKING. Stroj sa nesmie v žiadnom prípade tiež upravovať. Pri údržbe trávnikov v parkoch a vo veľkých záhradách, predovšetkým v komunálnej oblasti, na športoviskách, verejných komunikáciách a v poľnohospodárstve alebo lesnom hospodárstve sa musí pracovať s najvyššou opatrnosťou. Pozor! Zdraviu škodlivé vibrácie! Nadmerné zaťaženie vibráciami môže mať za následok ohrozenie krvného obehu alebo nervovej sústavy, zvlášť u osôb s problematickým krvným obehom. Ak sa objavia príznaky, ktoré by mohli byť vyvolané následkom vibrácií, vyhľadajte lekársku pomoc. Tieto symptómy, ktoré sa vyskytujú prevažne v prstoch, rukách alebo v zápästí, sú napríklad (zoznam príkladov nie je úplný): – necitlivosť, –bolesti, – svalová slabosť, – zmeny zafarbenia pokožky, – nepríjemné mravčenie. Prístroj by nikdy nemali používať deti, osoby s obmedzenými telesnými, senzorickými alebo duševnými schopnosťami, neskúsené osoby ani osoby, ktoré sa neoboznámili s pokynmi na obsluhu stroja. Nikdy nedovoľte stroj používať deťom alebo osobám mladším ako 16 rokov.Miestne predpisy môžu stanoviť odlišný minimálny vek pre obsluhu stroja. 10 Vyhadzovacia klapka 11 Krídlová matica 12 Rýchloupínacia páka 13 Páka pre zastavenie motora 14 Páka pre nastavenie výšky 15 Odľahčenie napnutia elektrického kábla 16 Sieťová prípojka 17 Štartovacie tlačidlo 18 Typový štítok

4. Pre vašu bezpečnosť

Ohrozenia života udusením! Hrozí riziko udusenia detí hrajúcich sa s obalovým materiálom. Obalový materiál vždy uchovávajte mimo dosahu detí.0478 121 9917 E - SK

Vyvarujte sa nebezpečenstva úrazu na ostrých hranách stroja, preto používajte vždy pracovné rukavice. Pred prepravou stroj vypnite, vytiahnite sieťový kábel a nechajte dobehnúť nože. Pri nadvihovaní stroja dodržujte pokyny, uvedené v kapitole „Transportovanie stroja“ (Ö 13.). Zohľadnite hmotnosť stroja a pri nakladaní používajte podľa potreby vhodné nakladacie zariadenia (nakladacie rampy, zdvíhacie zariadenia). Pri nadvihovaní a nosení stroja dajte pozor, aby ste sa nedostali do kontaktu so žacím nožom. Stroj transportujte len s vychladnutým motorom. Stroj a príslušenstvo prepravované so strojom (napr. zberný kôš na trávu) vždy riadne zaistite na ložnej ploche použitím dostatočne dimenzovaných viazacích prostriedkov (laná, upevňovacie popruhy a pod.). Pri transporte stroja dodržujte platné regionálne zákonné predpisy, predovšetkým predpisy o bezpečnosti a zabezpečení nákladu počas transportu a spôsobe prepravy predmetov na ložnej ploche.

4.3 Preventívne bezpečnostné

opatrenia Stroj nikdy nedovoľte používať deťom ani iným osobám, ktoré neboli oboznámené s návodom na obsluhu. V súvislosti s prevádzkovou dobou záhradnej techniky s motorovým pohonom dodržiavajte platné miestne predpisy. Počas kosenia noste vždy pevnú obuv a dlhé nohavice. Nikdy nekoste bosí ani v sandáloch. Pozemok, na ktorom sa má so strojom pracovať, dôkladne skontrolujte aodstráňte všetky kamene, konáre, drôty, kosti či iné cudzie predmety, ktoré by stroj mohol vymrštiť. Pred použitím stroja vždy vizuálne skontrolujte, či sa rezný nástroj, upevňovacie skrutky a celá rezná jednotka nachádzajú v bezchybnom stave. Skontrolujte predovšetkým pevné upevnenie, poškodenie, ako aj opotrebovanie dielov (Ö 12.5). Opotrebované alebo poškodené diely vymeňte ešte pred použitím stroja. Nečitateľné alebo poškodené výstražné a bezpečnostné symboly sa musia na stroji obnoviť. Váš špecializovaný predajca výrobkov VIKING má k dispozícii náhradné samolepiace výstražné symboly. Motor nikdy nezapínajte bez správne namontovaného noža. Nebezpečenstvo prehriatia motora! Kosačku nikdy nepoužívajte s poškodenými ochrannými zariadeniami, s nefunkčnou motorovou brzdou alebo bez namontovaných ochranných zariadení, napr. bez vyhadzovacej klapky, resp. bez zberného zariadenia. Z bezpečnostných dôvodov používajte vždy len nepoškodený zberný kôš na trávu. Na stroji inštalované spínacie zariadenia sa nesmú odstrániť ani skratovať (napr. priviazaním páky pre zastavenie motora k vodiacemu držadlu). Dodržujte pokyny, uvedené v kapitole „Varovanie – nebezpečenstvo úrazu elektrickým prúdom“ (Ö 4.6).

4.4 Pokyny pre správne kosenie

trávnika Riziko úrazu osôb, predovšetkým detí a zvierat, zdržujúcich sa v pracovnej oblasti. Prezieravo zabráňte všetkým možnostiam ohrozenia ďalších osôb. Nekoste pri teplotách okolia pod +5°C. Nekoste mokrú trávu a nikdy nekoste počas dažďa. Pri kosení mokrej trávy sa zvyšuje riziko úrazu (zníženie adhéznych podmienok pre stabilný postoj obsluhy). Koste len za denného svetla alebo pri dobrom osvetlení. Pred štartovaním postavte stroj na rovnú plochu. Pri štartovaní motora sa stroj nesmie naklápať. Pri štartovaní motora postupujte opatrne, dodržiavajte pokyny v kapitole „Uvedenie stroja do prevádzky“ (Ö 11.). Dbajte na dostatočnú vzdialenosť nôh od rezného nástroja. Stroj veďte len krokom – pri práci so strojom nikdy nebežte. Pri rýchlom vedení stroja sa môže obsluha ľahko potknúť alebo pošmyknúť, čím sa zvyšuje nebezpečenstvo úrazu. Motor vždy vypnite: – ak sa musí kosačka pri prechádzaní cez iné plochy, než je tráva, nakloniť,203 DEENFRNLITESPTNOSVDAPLHUHRCS SK 0478 121 9917 E - SK –pri premiestňovaní kosačky ku kosenej ploche a späť, – pred zvesením zberného koša na trávu. Pri kosení na svahu dbajte vždy na správnu stabilitu. Vyhýbajte sa koseniu trávy na príliš strmých svahoch, aby ste nestratili kontrolu nad strojom. Pri zmene smeru jazdy na svahu postupujte veľmi opatrne, aby ste predišli strate kontroly nad strojom. Pri kosení postupujte v priečnom smere ku svahu, nikdy nie priamo nahor či nadol, aby pri prípadnej strate kontroly nad strojom nedošlo k úrazu následkom samovoľného pohybu kosačky na trávu. Pozor – nebezpečenstvo potknutia! Pri pohybe dozadu a pri ťahaní kosačky na trávu dbajte na zvýšenú opatrnosť. Osobitne opatrne postupujte tiež pri otáčaní alebo priťahovaní stroja k sebe. Z bezpečnostných dôvodov stroj nepoužívajte na svahoch so stúpaním väčším ako 25° (46,6 %). Nebezpečenstvo úrazu! Sklon svahu 25° zodpovedá vertikálnemu prevýšeniu o hodnotu 46,6 cm na horizontálnu vzdialenosť 100 cm. Upozorňujeme, že po vypnutí motora trvá ešte niekoľko sekúnd, kým sa pracovné náradie úplne zastaví. V žiadnom prípade sa nepokúšajte kontrolovať nôž, kým je kosačka na trávu v prevádzke. Nikdy neotvárajte vyhadzovaciu klapku ani nezvesujte zberný kôš na trávu, ak sa ešte točí žací nôž. Otáčajúci sa nôž môže spôsobiť úraz. Na vodiace držadlo nikdy nevešajte žiadne predmety (napr. pracovný odev). Predlžovacie káble nesmiete namotávať na vodiace držadlo. Pravidelne kontrolujte bezpečné upevnenie, bezchybný stav a opotrebovanie noža (Ö 12.5). Pozor – nebezpečenstvo úrazu! Nohy ani ruky nikdy neumiestňujte na alebo pod rotujúce diely. Nikdy sa nedotýkajte rotujúceho noža. Zdržiavajte sa vždy v dostatočnej vzdialenosti od vyhadzovacieho otvoru. Vždy dodržiavajte bezpečný odstup určený vodiacim držadlom. Vyhnite sa častému zapínaniu a vypínaniu motora v krátkych intervaloch, predovšetkým však „pohrávaniu“ sa so štartovacím tlačidlom. Nebezpečenstvo prehriatia motora! Kolísanie napätia pri rozbehu stroja môže pri nepriaznivých podmienkach siete spôsobiť rušenie iných elektrických spotrebičov, ktoré sú pripojené do rovnakého elektrického okruhu. V tomto prípade je potrebné realizovať primerané opatrenia (napr. pripojenie do iného elektrického okruhu než príslušné zariadenie, prevádzkovanie stroja v elektrickom okruhu s nižšou impedanciou). Vypnite motor, odpojte elektrickú zástrčku a skontrolujte, či sa rezný nástroj úplne zastavil, vždy: –pred uvoľnením zablokovaného mechanizmu alebo čistením upchatého vyhadzovacieho kanála, – pri náraze rezného nástroja na cudzí predmet. V takomto prípade sa musí skontrolovať rozsah poškodenia rezného nástroja. Kosačka na trávu s poškodeným alebo deformovaným hriadeľom noža resp. hriadeľom motora sa nesmie uviesť do prevádzky. Nebezpečenstvo úrazu v dôsledku poškodených dielov! – pred vykonaním kontroly, čistenia a iných prác na kosačke (ako napr. nastavenie výšky kosenia, sklopenie alebo nastavenie vodiaceho držadla), – v prípade, že kosačka začne nezvyčajne silno vibrovať. V takomto prípade sa musí skontrolovať celý stroj, predovšetkým však rezný nástroj, či niektoré diely nie sú poškodené alebo uvoľnené. Poškodené diely sa musia vymeniť ešte pred opätovným uvedením stroja do prevádzky, uvoľnené diely sa musia upevniť, resp. pevne zaskrutkovať. –keď sa vzdialite od stroja, resp. ak stroj ostane bez dozoru, – pred zdvihnutím alebo prenášaním stroja, – pred prepravou stroja. Kosačku nikdy nedvíhajte ani nenoste so zapnutým motorom alebo so sieťovým káblom pripojeným k elektrickej sieti. Stroj nie je povolené používať na prepravu osôb, najmä detí, ani iných predmetov.0478 121 9917 E - SK

uskladnenie Pred začatím akýchkoľvek prác na stroji, pred nastavovaním alebo čistením kosačky a pred kontrolou zauzlenia alebo poškodenia prívodného kábla je potrebné vypnúť kosačku a vytiahnuť kábel zo sieťovej zásuvky. Pri všetkých prácach na reznom nástroji používajte pevné pracovné rukavice. Pred uskladnením v uzavretej miestnosti, pred začiatkom údržbárskych prác a pred čistením nechajte stroj úplne vychladnúť. Údržbárske práce vykonávajte len v rozsahu, ktorý je popísaný v tomto návode na obsluhu. Všetky ostatné práce nechajte vykonať u špecializovaného predajcu. Spoločnosť VIKING odporúča, aby sa všetky údržbárske práce a opravy vykonávali výlučne u špecializovaného predajcu výrobkov VIKING. Odborní predajcovia výrobkov VIKING pravidelne dostávajú ponuky zúčastniť sa školení a takisto potrebné technické informácie. Ak potrebujete odborné informácie alebo ak nemáte k dispozícii potrebné náradie, vždy vyhľadajte pomoc u špecializovaného predajcu (spoločnosť VIKING odporúča špecializovaného predajcu výrobkov VIKING). Používajte výlučne originálne náradie, príslušenstvo a náhradné diely. Inak hrozí nebezpečenstvo úrazov, pričom môže dôjsť k ohrozeniu zdravia osôb alebo k poškodeniam stroja. Spoločnosť VIKING odporúča používať výlučne originálne náradie, originálne príslušenstvo a originálne náhradné diely VIKING. Ich vlastnosti optimálne zodpovedajú stroju a požiadavkám používateľa. Originálne náhradné diely VIKING môžete rozlíšiť podľa objednávacieho čísla náhradného dielu VIKING, podľa nápisu VIKING a prípadne podľa značky označujúcej náhradné diely VIKING. Na malých dieloch môže byť uvedené iba samotné označenie. Pevným dotiahnutím všetkých matíc, čapov a skrutiek zaistíte bezpečnú prevádzkyschopnosť stroja. Pravidelne kontrolujte zberné zariadenie, či nie je opotrebované, poškodené alebo nefunkčné. Pri náraze rezného nástroja alebo kosačky na trávu do prekážky, resp. do cudzieho predmetu vypnite motor, vytiahnite kábel zo sieťovej zásuvky a kosačku dajte skontrolovať odborníkovi. Nečitateľné výstražné a bezpečnostné symboly sa musia na stroji obnoviť. Váš špecializovaný predajca výrobkov VIKING má k dispozícii náhradné samolepiace výstražné symboly. Prívodný sieťový kábel smie opravovať, resp. vymieňať výhradne autorizovaný odborný elektroinštalatér. Scieľom zabrániť nebezpečenstvu vzniku požiaru udržujte priestor v oblasti chladiacich otvorov medzi krytom motora a žacou skriňou čistý, bez zvyškov napr. trávy, slamy, machu, lístia alebo vytečeného oleja. Ak boli v dôsledku údržbárskych prác demontované diely alebo ochranné zariadenia, musia sa tieto diely a zariadenia bezodkladne a v súlade s pokynmi namontovať späť. Po ukončení prác kosačku na trávu vždy dôkladne vyčistite. Na čistenie kosačky na trávu nikdy nepoužívajte vysokotlakové čistiace zariadenie ani prúd vody (napr. ostriekanie záhradnou hadicou). Nepoužívajte žiadne agresívne čistiace prostriedky. Tieto čistiace prostriedky by mohli poškodiť plastové a kovové diely, a tým negatívne ovplyvniť bezpečnú prevádzku vášho stroja od spoločnosti VIKING. Pravidelne kontrolujte opotrebovanie a riadny technický stav celého stroja, predovšetkým pred uskladnením stroja na dlhší čas (ako napr. zimná prestávka). Opotrebované alebo poškodené diely včas vymeňte, aby bol stroj vždy v bezpečnom prevádzkyschopnom stave. Kosačku na trávu s vychladnutým motorom bezpečne uskladnite v suchej uzatvorenej miestnosti mimo dosahu detí.

4.6 Varovanie – nebezpečenstvo úrazu

elektrickým prúdom Pozor! Nebezpečenstvo úrazu elektrickým prúdom! Zhľadiska bezpečnosti sú osobitne dôležité sieťový kábel, elektrická zástrčka, vypínač a prívodný kábel. Ak chcete zabrániť nebezpečenstvu úrazu elektrickým prúdom, nesmiete používať poškodené káble, spojky a konektory, ani prívodné káble, ktoré nevyhovujú predpisom. Preto pravidelne kontrolujte prívodné káble, či sa neobjavujú známky poškodenia alebo starnutia materiálu (polámaná izolácia).205 DEENFRNLITESPTNOSVDAPLHUHRCS SK 0478 121 9917 E - SK Nikdy nepoužívajte poškodený predlžovací kábel. Poškodené predlžovacie káble neopravujte, vymeňte ich vždy za nové. Stroj sa nesmie používať, ak sú káble poškodené alebo opotrebované. Nebezpečenstvo úrazu elektrickým prúdom! Poškodený kábel nezapájajte do elektrickej siete. Kým poškodený kábel neodpojíte od elektrickej siete, nedotýkajte sa ho. Nebezpečenstvo úrazu elektrickým prúdom! Nesmiete používať poškodené káble, spojky a konektory, ani prívodné káble, ktoré nevyhovujú predpisom. Pri kosení veďte kábel v dostatočnej vzdialenosti od noža. Používajte výlučne predlžovacie káble izolované proti vlhkosti, ktoré sú určené na používanie vonku a sú kompatibilné so strojom (Ö 11.1). I napriek tomu, že pohonný motor je chránený pred striekajúcou vodou, nesmie sa s kosačkou na trávu pracovať počas dažďa ani v mokrom prostredí. Stroj nenechávajte na daždi bez ochranného krytu proti vode. Prívodný kábel odpájajte tak, že zástrčku vytiahnete zo sieťovej zásuvky. Nikdy neťahajte za prívodné káble. Stroj zapájajte len do elektrickej siete vybavenej prúdovým chráničom s vypínacím prúdom max. 30 mA. Bližšie informácie vám poskytne elektroinštalatér. Ak budete chcieť stroj napájať prúdom z elektrocentrály, dbajte na to, aby nedošlo k poškodeniu kosačky na trávu v dôsledku kolísania napätia. Vždy skontrolujte dostatočné istenie sieťového vedenia. Z dôvodu elektrickej bezpečnosti musí byť elektrický kábel vždy riadne namontovaný na vodiacom držadle (Ö 7.2).

Zabezpečte, aby bol použitý a nepotrebný stroj odovzdaný do špecializovanej zberne pre ekologickú likvidáciu odpadu. Stroj pred likvidáciou zneškodnite tak, aby bol nepoužiteľný. Aby sa zabránilo zneužitiu stroja a tým možným úrazom, odstráňte prívodný elektrický kábel príp. elektrický kábel k motoru. Nebezpečenstvo úrazu žacím nožom! Nikdy nenechávajte bez dozoru ani kosačku, ktorá je vyradená z prevádzky. Zaistite, aby bol stroj a žací nôž uskladnený mimo dosahu detí.

Pozor! Pred uvedením stroja do prevádzky si dôkladne prečítajte návod na obsluhu. Nebezpečenstvo úrazu! Riziko úrazu osôb, zdržujúcich sa v pracovnej oblasti. Nebezpečenstvo úrazu! Dávajte pozor na ostrý žací nôž. Po vypnutí motora trvá ešte niekoľko sekúnd, kým sa žací nôž úplne zastaví (motorová/nožová brzda). Pred začatím akýchkoľvek prác na reznom nástroji, pred údržbárskymi prácami alebo čistením, pred kontrolou zauzlenia alebo poškodenia prívodného kábla a pred vzdialením sa od stroja je potrebné vypnúť motor a odpojiť kábel od sieťovej zásuvky. Nebezpečenstvo úrazu elektrickým prúdom! Pripojovací kábel veďte v dostatočnej vzdialenosti od rezného nástroja. ME 339: Spustenie motora. ME 339 C: Spustenie motora.0478 121 9917 E - SK

● Pre vykonanie všetkých popísaných prác sa musí stroj postaviť na vodorovnú, hladkú a pevnú plochu.

7.2 Montáž jednodielneho

vodiaceho držadla (ME 339 C) ● Jednodielne vodiace držadlo (1) nastavte v konzole vodiaceho držadla (2) do pracovnej pozície a podržte. ● Upevňovacie segmenty (H) vložte podľa obrázka z ľavej a pravej strany do konzoly vodiaceho držadla (2). Na skrutku (F) nasaďte podložku (E) a skrutku (F) vsuňte zvnútra smerom von cez upevňovacie segmenty do spodného dielu vodiaceho držadla. ● Nasaďte podložku (E). ● Do rýchloupínacej páky (I) vložte čap (G) a spoločne naskrutkujte na skrutku (F). ● Uzavrite rýchloupínaciu páku (3). ● Rýchloupínacia páka (3) musí byť dotiahnutá tak pevne, aby bola úplne uzavretá, pričom sa vodiace držadlo pevne zaistí v konzole vodiaceho držadla. Rýchloupínaciu páku podľa potreby opäť uvoľnite a zaskrutkujte resp. odskrutkujte skrutku (F). Montáž elektrického kábla: ● Elektrický kábel (1) vložte podľa obrázka do upevňovacieho labyrintu kábla (2) na konzole vodiaceho držadla. Dbajte pritom na správnu polohu upevňovacej pásky (3) v labyrinte kábla. ● Elektrický kábel (1) vtlačte do držiaka (4) na manžete vodiaceho držadla. Elektrický kábel musí v oblasti spodného dielu vodiaceho držadla pevne priliehať k rúrke vodiaceho držadla.

7.3 Montáž dvojdielneho

Poz. Názov ks A Základný stroj 1 B Horný diel zberného koša 1 C Spodný diel zberného koša 1 D Čap 2

Nebezpečenstvo úrazu elektrickým prúdom! Aby sa nepoškodila izolačná vrstva vodiaceho držadla, príchytku kábla zatlačte len rukou. Pri montáži nepoužívajte žiadne náradie (ako napr. skrutkovač alebo kladivo).

7.4 Zmontovanie zberného koša

na trávu ● Horný diel zberného koša (B) nasaďte na spodný diel zberného koša (C). Dajte pozor na správnu polohu vo vedení (1). ●Čapy (D) zatlačte do príslušných otvorov z vnútornej strany. ● Horný diel zberného koša (B) zaaretujte do spodného dielu zberného koša ľahkým zatlačením. ● Zaveste zberný kôš (Ö 8.3).

8.1 Jednodielne vodiace držadlo

(ME 339 C) Kosačka ME 339 C je vybavená nastaviteľným teleskopickým vodiacim držadlom. 1 Sklopenie vodiaceho držadla: Transportná poloha (za účelom čistenia stroja, priestorovo úsporného prepravovania a uskladnenia stroja): ● Nastavte najnižšiu výšku vodiaceho držadla. ● Vodiace držadlo (1) pevne držte jednou rukou a otvorte rýchloupínaciu páku (2). ● Vodiace držadlo (1) preklopte smerom dopredu. ● Podľa potreby sa môže rýchloupínacia páka (2) uzavrieť a vodiace držadlo upevniť v transportnej polohe. Pracovná poloha (za účelom tlačenia stroja): ● Vodiace držadlo (1) vyklopte smerom dozadu a jednou rukou držte. ● Uzavrite rýchloupínaciu páku (2). ● Rýchloupínacia páka (2) musí byť dotiahnutá tak pevne, aby bola úplne uzavretá a pritom bolo vodiace držadlo pevne upevnené v konzole vodiaceho držadla. Rýchloupínaciu páku podľa potreby opäť uvoľnite a zaskrutkujte resp. vyskrutkujte skrutku (3). ● Nastavte výšku vodiaceho držadla. 2 Nastavenie výšky: Výška teleskopického vodiaceho držadla sa dá nastaviť plynulo: ● Horný diel vodiaceho držadla (4) pevne držte jednou rukou a otvorte rýchloupínaciu páku (5). ● Horný diel vodiaceho držadla (4) vytiahnite resp. zasuňte do spodného dielu vodiaceho držadla a tým nastavte požadovanú výšku. ● Horný diel vodiaceho držadla (4) pevne držte jednou rukou a uzavrite rýchloupínaciu páku (5). ● Rýchloupínacia páka (5) musí byť dotiahnutá tak pevne, aby bola úplne uzavretá a pritom bol horný diel vodiaceho držadla pevne upevnený v spodnom dieli vodiaceho držadla. Rýchloupínaciu páku podľa potreby opäť uvoľnite a potrebné predpätie nastavte otáčaním rýhovanej matice (6).

8.2 Dvojdielne vodiace držadlo

(ME 339) Sklopenie vodiaceho držadla: Transportná poloha (za účelom čistenia stroja, priestorovo úsporného transportovania a uskladnenia stroja): ● Krídlové matice (1) vyskrutkujte tak ďaleko, aby sa v odľahčovacích zápichoch závitov voľne pohybovali a horný diel vodiaceho držadla (2) sklopte smerom dopredu.

Nebezpečenstvo úrazu privretím! Po uvoľnení rýchloupínacej páky sa môže vodiace držadlo sklopiť, príp. zasunúť. Pri uvoľňovaní rýchloupínacej páky si preto vodiace držadlo (1) na najvyššom mieste vždy jednou rukou pridržujte. Nebezpečenstvo úrazu privretím! Po uvoľnení krídlových matíc sa môže horný diel vodiaceho držadla sklopiť. Pri odskrutkovávaní krídlových matíc si preto vždy jednou rukou pridržujte horný diel vodiaceho držadla (2) na najvyššom mieste. 80478 121 9917 E - SK

8.4 Centrálne nastavenie výšky

kosenia Nastaviť sa dá päť rôznych výšok kosenia v rozsahu 30 mm až 70 mm. Stupeň1 = najnižšia výška kosenia Stupeň 5 = najvyššia výška kosenia Kosačky pre Veľkú Britániu: Výšku kosenia je možné nastaviť v šiestich rôznych polohách v rozsahu 20 mm až 70 mm. Stupeň S = najnižšia výška kosenia Stupeň 5 = najvyššia výška kosenia Nastavenie výšky kosenia: ● Páku pre nastavenie výšky kosenia (1) ľahko odtlačte smerom od kosačky tak, aby aretačné výstupky (2) uvoľnili páku. ● Nastavenie vyššej výšky kosenia: Kosačku nadvihnite pomocou páky pre nastavenie výšky kosenia (1) (páku posuňte smerom dopredu). Nastavenie nižšej výšky kosenia: Kosačku spusťte dole pomocou páky pre nastavenie výšky kosenia (1) (páku posuňte smerom dozadu). ● Páku pre nastavenie výšky kosenia (1) pritlačte smerom ku kosačke tak, aby sa aretačné výstupky (2) zaaretovali do páky. Nastavenú výšku kosenia je možné odčítať na najprednejšom aretačnom výstupku (3).

9.1 Všeobecné pokyny

Pekný a hustý trávnik dosiahnete častým kosením a udržiavaním krátkeho strihu trávy. V horúcom a suchom počasí nestrihajte trávnik príliš nakrátko, inak ho spáli slnko a bude nevzhľadný. Pri použití ostrého noža je vzhľad pokosenej plochy krajší v porovnaní s tupým nožom, preto sa nôž musí pravidelne ostriť (špecializovaný predajca výrobkov VIKING).

9.2 Kosenie na svahu

Zbezpečnostných dôvodov používajte kosačku len na svahoch so sklonom max. 25°. Sklon svahu 25° (46,6%) zodpovedá vertikálnemu prevýšeniu o hodnotu 46,6 cm pri horizontálnej vzdialenosti 100 cm.

Aby sa predchádzalo možnému poškodeniu stroja, najnižšia výška kosenia by sa mala používať len na zaručene rovných trávnatých plochách.

Nebezpečenstvo úrazu! Prípadné zauzlenie kábla okamžite odstráňte. Pri kosení veďte prívodný kábel vždy za sebou. Prívodné káble môžete pri kosení nedopatrením prerezať, hrozí tiež nebezpečenstvo potknutia. Preto predstavujú vysoké riziko úrazu. Pri kosení musíte teda postupovať tak, aby bol prívodný kábel vždy pod dohľadom a aby ležal na pokosenej ploche.

9.3 Správne zaťaženie elektromotora

Kosačku na trávu nezapínajte vo vysokej tráve ani s nastavenou najnižšou výškou kosenia. Kosačka na trávu sa môže zaťažiť len natoľko, aby pritom nedošlo k podstatnému zníženiu otáčok elektromotora. Ak začnú otáčky elektromotora klesať, nastavte vyššiu výšku kosenia alebo znížte rýchlosť pojazdu.

preťaženiu V prípade preťaženia motora zabudovaná tepelná ochrana motora proti preťaženiu samočinne vypne motor. Príčiny preťaženia motora: – kosenie príliš vysokej trávy alebo kosenie pri príliš nízko nastavenej výške kosenia, – príliš vysoká rýchlosť pojazdu, – nedostatočné čistenie vstupných otvorov pre chladiaci vzduch (sacie drážky) – opotrebovaný alebo otupený žací nôž, – nevhodný alebo príliš dlhý prívodný sieťový kábel – pokles napätia (Ö 11.1). Opätovné spustenie stroja Po uplynutí doby potrebnej na ochladenie motora asi 10 min. (v závislosti na teplote okolia) je možné stroj opäť spustiť do prevádzky obvyklým spôsobom (Ö 11.).

Po uvoľnení páky pre zastavenie motora sa žací nôž za menej než 3 sekundy úplne zastaví. Integrovaná dobehová brzda motora skracuje dobu dobehu až po úplné zastavenie noža.

11.1 Pripojenie stroja do elektrickej

siete Pre pripojenie do elektrickej siete sa musia použiť len také predlžovacie káble, ktoré nie sú slabšie než pogumované káble H07 RN-F DIN/VDE 0282. Minimálny prierez: do dĺžky 25 m: 3 x 1,5 mm² do dĺžky 50 m: 3 x 2,5 mm² Vidlice pripojovacích káblov musia byť vyrobené z gumy alebo pogumované a musia zodpovedať norme (norma DIN/VDE 0620). Sieťové napätie a sieťová frekvencia musia byť zhodné s údajmi na typovom štítku stroja resp. s údajmi uvedenými v kapitole „Technické údaje“ (Ö 18.). Prívodné sieťové vedenie musí byť dostatočne istené (Ö 18.). Tento stroj je určený na prevádzku s pripojením na napájaciu elektrickú sieť so systémovou impedanciou Z max v mieste pripojenia (domovej prípojky) maximálne 0,49 ohmu (pri 50 Hz).

prevádzky Nebezpečenstvo úrazu elektrickým prúdom! Dodržujte bezpečnostné pokyny, uvedené v kapitole „Pre Vašu bezpečnosť“ (Ö 4.). Pri použití káblového bubna musí byť prívodný kábel úplne rozvinutý, v opačnom prípade sa môže vplyvom zvýšeného elektrického odporu znížiť výkon a tým prehriať motor.0478 121 9917 E - SK

Používateľ si musí sám skontrolovať, či napájacia elektrická sieť, do ktorej bude stroj pripojený, spĺňa tieto požiadavky. V prípade nejasností ohľadne systémovej impedancie napájacej elektrickej siete sa obráťte na miestneho dodávateľa elektrického prúdu.

11.2 Odľahčenie napnutia

elektrického kábla Zariadenie na odľahčenie napnutia elektrického kábla zabraňuje pri práci neúmyselnému odpojeniu prívodného sieťového kábla a tým možnému poškodeniu sieťovej zásuvky na stroji. Prívodný sieťový kábel sa preto musí viesť cez zariadenie na odľahčenie napnutia elektrického kábla. ● Pripojovací kábel (1) upravte do slučky a túto zasuňte do otvoru (2). ● Slučku prevlečte nad hák (3) a pevne utiahnite.

11.3 Zapnutie kosačky

● Stlačte a podržte štartovacie tlačidlo (1). Páku pre zastavenie motora (2) pritiahnite k držadlu a podržte. ● Štartovacie tlačidlo (1) sa môže po stlačení páky pre zastavenie motora (2) opäť uvoľniť.

11.4 Vypnutie kosačky

● Uvoľnite páku pre zastavenie motora (1). Motor a žací nôž sa po krátkej dobe dobehu úplne zastavia.

11.5 Indikátor naplnenia

zberného koša Na hornej časti zberného koša je umiestnený indikátor naplnenia (1). Silný prúd vzduchu, ktorý vzniká rotáciou žacieho noža a ktorý slúži k naplneniu zberného koša trávou, nadvihne klapku indikátora naplnenia (2): Zberný kôš sa plní pokosenou trávou. Pri postupnom plnení zberného koša trávou sa intenzita prúdu vzduchu znižuje a klapka indikátora stavu naplnenia klesne (3): ● Vyprázdnenie naplneného zberného koša (Ö 11.6).

11.6 Vyprázdnenie zberného

koša ● Vypnite motor (Ö 11.4) a zveste zberný kôš (Ö 8.3). ● Otvorte uzavieracie príložky (1) a horný diel zberného koša (2) vyklopte nahor. ● Uchopte držadlo v hornom dieli zberného koša (3) a držadlo v spodnom dieli zberného koša (4) a vyprázdnite zberný kôš, pozri obrázok.

Údržba raz za rok u špecializovaného predajcu: Kosačku nechajte raz za rok skontrolovať u špecializovaného predajcu. VIKING odporúča špecializovaného predajcu VIKING.

Nebezpečenstvo úrazu! Dodržujte bezpečnostné pokyny, uvedené v kapitole „Pre vašu bezpečnosť“ (Ö 4.). Nebezpečenstvo úrazu! Pred preklopením umiestnite kosačku na pevný, vodorovný a rovný povrch. Stroj môže pri prácach v polohe na čistenie spadnúť. Stojte preto vždy bokom od stroja. Nikdy nepracujte pred alebo za kosačkou.

DEENFRNLITESPTNOSVDAPLHUHRCS SK 0478 121 9917 E - SK Poloha na čistenie ME 339: ● Sklopte dvojdielne vodiace držadlo (Ö 8.2). ● Preklopte kosačku a postavte ju na spodné diely vodiaceho držadla (5). Pokyny týkajúce sa čistenia: Stroj sa musí po každom použití dôkladne vyčistiť. Starostlivé zaobchádzanie chráni stroj pred poškodením a predlžuje jeho životnosť. Na zabezpečenie dostatočného chladenia motora je nutné pravidelne čistiť vedenie chladiaceho vzduchu (nasávacie štrbiny) medzi krytom motora a spodným dielom žacej skrine. Očistite žací nôž. Spodné plochy kosačky očistite kefou a vodou. Usadené zvyšky trávy v žacej skrini a vo vyhadzovacom kanáli najskôr odstráňte dreveným kolíkom. Prúdom vody nikdy nestriekajte na diely motora, tesnenia, ložiská ani na elektrosúčiastky ako spínače. Vyžadovalo by to nákladné opravy. Ak nečistoty nemožno odstrániť vodou, kefou ani handrou, spoločnosť VIKING odporúča použiť špeciálny čistiaci prostriedok (napr. špeciálny čistiaci prostriedok STIHL).

Interval údržby: Pred každým použitím ● Kosačku preklopte do polohy na čistenie (Ö 12.2). ● Vyčistite žací nôž (1) a skontrolujte, či nie poškodený alebo nadmerne opotrebený (vruby a praskliny) a podľa potreby vymeňte. ● Hrúbku noža kontrolujte minimálne na 5 miestach pomocou posuvného meradla (2). Minimálna hrúbka noža musí byť dodržaná predovšetkým tiež v oblasti aerodynamickej plochy žacieho noža. ● Na prednú hranu noža priložte pravítko (3) a zmerajte zbrúsenie hrany. Hranice opotrebovania: Hrúbka noža musí byť na každom mieste minimálne 1,6 mm. Ostrie noža sa môže zbrúsiť maximálne o 5mm. Ak je na kosačke na trávu namontovaný iný nôž, než bol súčasťou balenia, napr. mulčovací nôž, ktorý je k dispozícii ako zvláštne príslušenstvo, platia pre tento nôž iné hranice opotrebovania (pozrite si Návod na obsluhu súpravy Kit 339).

Nebezpečenstvo úrazu! Opotrebovaný alebo inak poškodený nôž sa môže zlomiť a spôsobiť tak ťažké úrazy. Preto je dôležité bezpodmienečne dodržiavať pokyny na údržbu noža. Kosačku na trávu nemožno uviesť do prevádzky, ak sú diely reznej jednotky (zahŕňajúcej žací nôž, skrutku noža a uloženia noža) poškodené alebo opotrebované. Podľa miesta použitia a intenzity namáhania sa môže opotrebovanie nožov značne líšiť. Ak sa stroj často používa na piesočnatej pôde, resp. pri suchom počasí, dochádza kväčšiemu namáhaniu a tým tiež k nadmernému opotrebovaniu noža. Pri výmene žacieho noža sa vždy musí vymeniť aj skrutka noža (4). Aby sa predišlo poškodeniu skrutky noža, používajte na uvoľnenie resp. dotiahnutie skrutky vhodný šesťhranný nástrčkový kľúč (22 mm). 190478 121 9917 E - SK

12.7 Brúsenie žacieho noža

Spoločnosť VIKING odporúča prenechať brúsenie žacieho noža odborníkovi. Nesprávne nabrúsený nôž (nesprávny uhol ostria noža, nevyváženosť atď.) má negatívny vplyv na správnu funkciu stroja. Návod na brúsenie: ● Odmontujte žací nôž (Ö 12.6). ● Žací nôž sa musí pri brúsení chladiť, napr. vodou. Nesmie dôjsť kmodrému zafarbeniu noža, znamenalo by to zníženie trvanlivosti ostria. ● Nože sa musia brúsiť rovnomerne, aby sa zabránilo vibráciám v dôsledku nevyváženia. ● Dodržte uhol ostria 30°. ● V prípade potreby odihlite reznú hranu noža po nabrúsení jemným brúsnym papierom.

12.8 Uskladnenie stroja (na zimnú

prestávku) Stroj bezpečne uskladnite v suchej, uzavretej a bezprašnej miestnosti. Uistite sa, či je stroj bezpečne uskladnený mimo dosahu detí. Kosačku uskladnite vždy len v prevádzkyschopnom stave, podľa potreby sklopte vodiace držadlo. Skontrolujte pevné dotiahnutie všetkých matíc, svorníkov a skrutiek, poškodené či nečitateľné výstražné a bezpečnostné symboly vymeňte za nové, skontrolujte celkové opotrebovanie a riadny technický stav celého stroja. Opotrebované alebo poškodené diely vymeňte. Prípadné závady na stroji je potrebné odstrániť zásadne ešte pred jeho uskladnením. Pri uskladnení kosačky na dlhšiu dobu (zimná prestávka) dodržujte nasledujúci postup: ● Dôkladne vyčistite všetky povrchové plochy stroja. ● Všetky pohyblivé diely dobre naolejujte, popr. namažte tukom.

13.1 Prenášanie a upevnenie

kosačky Prenášanie stroja: ● Pri nadvihovaní uchopte kosačku vždy len za transportné držadlá (1, 2). Vždy dodržujte dostatočnú vzdialenosť žacieho noža od tela, predovšetkým od chodidiel a nôh. ● Kosačku držte vždy obidvomi rukami, jednou rukou uchopte za horné transportné držadlo (2) a druhou za spodné transportné držadlo (1), alebo ● kosačku držte jednou rukou za horné transportné držadlo (2). Upevnenie stroja: ● Kosačku zaistite na ložnej ploche pomocou vhodných viazacích prostriedkov. ● Laná resp. upínacie popruhy upevnite za držadlá (1, 2). Nebezpečenstvo úrazu! Žací nôž (2) možno namontovať len tak, ako je uvedené na obrázku. Lamely (6) musia smerovať nadol a dohora ohnuté nože musia smerovať nahor. Predpísaný uťahovací moment skrutky noža 10 - 15Nm sa musí presne dodržať, pretože na tom je závislé bezpečné upevnenie rezného nástroja. Skrutku noža (3) zaistite naviac prostriedkom Loctite 243. Nebezpečenstvo úrazu! Pred namontovaním noža skontrolujte, či nie je poškodený. Ak sú na noži viditeľné zárezy alebo praskliny, ak je obrúsený o viac než 5 mm alebo ak je na niektorom mieste tenší než 1,6 mm (Ö 12.5), treba ho vymeniť.

DEENFRNLITESPTNOSVDAPLHUHRCS SK 0478 121 9917 E - SK Pokosená tráva nepatrí na skládku smetí, ale je najvhodnejším materiálom na kompostovanie. Obalové materiály, stroj a príslušenstvo sú vyrobené z recyklovateľných materiálov, tieto sa musia likvidovať podľa platných predpisov. Triedený ekologický zber a likvidácia odpadových materiálov je základným predpokladom pre efektívnu recykláciu cenných surovín. Z tohto dôvodu sa musí stroj po ukončení bežnej technickej životnosti ako neupotrebiteľný odovzdať do zberu triedeného materiálu. Pri likvidácii stroja dodržujte pokyny, uvedené v kapitole „Likvidácia použitých materiálov“ (Ö 4.7). Pre získanie potrebných informácií o odbornej likvidácii odpadových materiálov sa obráťte na miestny recyklačný podnik alebo na špecializovaného predajcu. Ak chcete predísť poškodeniu alebo nadmernému opotrebovaniu stroja VIKING, bezpodmienečne dodržiavajte nasledujúce dôležité pokyny:

1. Bežné spotrebné náhradné diely

Niektoré diely strojov VIKING podliehajú bežnému prevádzkovému opotrebeniu i pri predpísanom používaní, a preto sa musia tieto diely v závislosti od spôsobu a doby použitia vždy včas vymeniť. Medzi tieto diely patrí napr.: –nôž, – zberný kôš na trávu.

2. Dodržovanie pokynov uvedených

v tomto návode na obsluhu Používanie, údržba a uskladnenie stroja VIKING musí prebiehať tak dôkladne, ako je popísané v tomto návode na obsluhu. Za všetky škody, ku ktorým došlo následkom nedodržania bezpečnostných pokynov a pokynov na obsluhu a údržbu, zodpovedá sám používateľ. To platí predovšetkým pre: – nedostatočne dimenzovaný prívodný kábel (prierez). – nesprávne pripojenie na elektrickú sieť (nesprávne napätie). – firmou VIKING neschválené úpravy stroja. – použitie náradia a príslušenstva, ktoré nie je pre stroj schválené, nevhodné alebo kvalitatívne nevyhovujúce. – použitie výrobku v rozpore s predpísaným určením. – použitie stroja na športové alebo súťažné akcie. – následné škody, ktoré vznikli ďalším používaním stroja s vadnými súčiastkami.

Všetky práce uvedené v odstavci „Údržba“ sa musia vykonávať pravidelne podľa predpísaných intervalov. Pokiaľ tieto údržbárske práce nemôže vykonať sám používateľ, musí tým poveriť špecializovaného predajcu. Firma VIKING odporúča, aby všetky servisné práce a opravy vykonával výlučne špecializovaný predajca VIKING. Odborní predajcovia VIKING sú pravidelne školení a disponujú všetkými potrebnými technickými informáciami. Zanedbaním týchto prác môžu vzniknúť škody, za ktoré zodpovedá sám používateľ. K tomu patria okrem iného: – škody na motore pohonu stroja v dôsledku nedostatočného čistenia vstupných otvorov pre chladiaci vzduch (sacie drážky). – korózia a iné škody spôsobené následkom neodborného uskladnenia. – poškodenie stroja spôsobené použitím nekvalitných náhradných dielov. – škody v dôsledku neskoro alebo nedostatočne vykonanej údržby resp. v dôsledku servisných prác alebo opráv, ktoré neboli vykonané v servisnej dielni špecializovaného predajcu. Žací nôž

16. Bežné náhradné diely0478 121 9917 E - SK

Výrobca, VIKING GmbH Hans Peter Stihl-Straße 5 A 6336 Langkampfen/Kufstein týmto prehlasuje, že stroj: Elektrická kosačka na trávu s ručným ovládaním (ME) spĺňa požiadavky nasledujúcich smerníc EU: 2000/14/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC, 2011/65/EC Vývoj a konštrukcia tohto výrobku prebiehala v súlade s nasledujúcimi normami: EN 60335-1, EN 60335-2-77 Použitá metodika hodnotenia zhodnosti výroby: Dodatok VIII (2000/14/EC) Názov a adresa sídla účastníkov konania: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Zostavenie a uloženie technickej dokumentácie: Johann Weiglhofer VIKING GmbH Rok výroby a sériové číslo sú uvedené na typovom štítku stroja. Nameraná hladina akustického výkonu: 92,5 dB(A) Hladina akustického výkonu: 93 dB(A) Langkampfen, 2015-01-02 (RRRR-MM-DD) VIKING GmbH Vedúci odboru výskumu a vývoja produktov Upevňovacie diely žacieho noža (napr. skrutka noža) sa musia pri výmene noža resp. pri montáži noža tiež vymeniť. Náhradné diely sú k dispozícii u špecializovaného predajcu VIKING.

ME 339.0 / ME 339.0 C: Sériové identifikačné číslo 6320 Motor, konštrukcia elektromotor Výrobca Cleva Typ AC univerzálny motor Napätie 230 V~ Príkon 1200 W Frekvencia 50 Hz Poistka 5 A Trieda ochrany II Druh ochrany IPX 4 Rezné ústrojenstvo rotačný nôž Šírka záberu pri kosení 37 cm Otáčky rezného ústrojenstva 3200 ot/min Podľa smernice 2000/14/EC: Hladina akustického výkonu L WAd 93 dB(A) Podľa smernice 2006/42/EC: Hladina akustického tlaku na pracovisku

1dB(A) Pohon rotačného noža permanentný Uťahovací moment skrutky noža 10 - 15 Nm Priemer kolies vpredu 150 mm Priemer kolies vzadu 180 mm Zberný kôš, objem 40 l Výška kosenia 30 - 70 mm Výška kosenia (len pre Veľkú Britániu) 20 - 70 mm ME 339.0: Uvedená charakteristická hodnota vibrácií podľa EN 12096: Nameraná hodnota

0,41 m/s² Meranie podľa EN 20643 D/Š/V 122/42/107 cm Hmotnosť 14 kg Hmotnosť (len pre Veľkú Britániu) 15 kg ME 339.0 / ME 339.0 C:215 DEENFRNLITESPTNOSVDAPLHUHRCS SK 0478 121 9917 E - SK Závada: Motor sa neroztočí Pravdepodobná príčina: –Bez sieťového napätia – Vadný prívodný sieťový kábel/vidlica príp. zásuvka alebo vypínač – Nie je stlačené štartovacie tlačidlo – Motor je preťažený príliš vysokou alebo príliš vlhkou trávou – Bola aktivovaná ochrana motora – Upchatá žacia skriňa – Vadná poistka v zástrčke (verzia GB) Odstránenie: – Skontrolujte poistku (Ö 11.1) – Skontrolujte príp. vymeňte kábel/vidlicu/vypínač (Ö 11.1) –Stlačte štartovacie tlačidlo (Ö 11.3) – Motor nezapínajte vo vysokej tráve, nastavte výšku kosenia (Ö 8.4) – Stroj nechajte vychladnúť (Ö 9.5) –Vyčistite skriňu kosačky (Ö 12.2) –Vymeňte poistku v zástrčke (#) Porucha: Časté vypínanie sieťového ističa Pravdepodobná príčina: – nekompatibilný prívodný kábel, –preťaženie elektrickej siete, – stroj je preťažený kosením príliš vysokej alebo vlhkej trávy. Odstránenie: – použite kompatibilný prívodný kábel (Ö 11.1), – stroj zapojte do iného elektrického okruhu, – výšku kosenia a rýchlosť kosenia prispôsobte podmienkam (Ö 8.4). Porucha: Silné vibrácie počas prevádzky Pravdepodobná príčina: – skrutka noža je uvoľnená, – nôž je nevyvážený. Odstránenie: – dotiahnite skrutku noža (Ö 12.6), – nabrúste (vyvážte) alebo vymeňte nôž (Ö 12.7). Závada: Nevzhľadný povrch pokoseného trávnika, trávnik žltne Pravdepodobná príčina: – Tupý alebo opotrebovaný žací nôž – Príliš vysoká rýchlosť pojazdu pri kosení v pomere k výške kosenia Odstránenie: – Nabrúste alebo vymeňte žací nôž (Ö 12.7) –Znížte rýchlosť pojazdu pri kosení a/alebo nastavte správnu výšku kosenia (Ö 8.4) Závada: Sťažené rozbiehanie alebo pokles výkonu motora Pravdepodobná príčina: – Kosenie príliš vysokej alebo príliš vlhkej trávy – Upchatá žacia skriňa Odstránenie: – Výšku kosenia a rýchlosť kosenia prispôsobte podmienkam kosenia (Ö 8.4) –Vyčistite žaciu skriňu (pri čistení vytiahnite vidlicu kábla zo sieťovej zásuvky) (Ö 12.2) Závada: Upchatý vyhadzovací kanál Pravdepodobná príčina: – Opotrebovaný žací nôž – Kosenie príliš vysokej alebo príliš vlhkej trávy Odstránenie: –Vymeňte žací nôž (Ö 12.7) – Výšku kosenia a rýchlosť kosenia prispôsobte podmienkam kosenia (Ö 8.4) ME 339.0 C: Uvedená charakteristická hodnota vibrácií podľa EN 12096: Nameraná hodnota

0,28 m/s² Meranie podľa EN 20643 D/Š/V 128/42/107 cm Hmotnosť 14 kg

# Prípadne vyhľadajte pomoc špecializovaného predajcu, VIKING odporúča špecializovaného predajcu

servisných prác Tento návod na obsluhu dajte špecializovanému predajcovi výrobkov VIKING pri vykonávaní údržbárskych prác. Do predtlačených polí poskytne potvrdenie o vykonaní servisných prác.

Servis vykonaný dňa Dátum nasledujúceho servisu
