РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ME 339 C VIKING

Косьба на склонах 352

9.2 Косьба на склонах

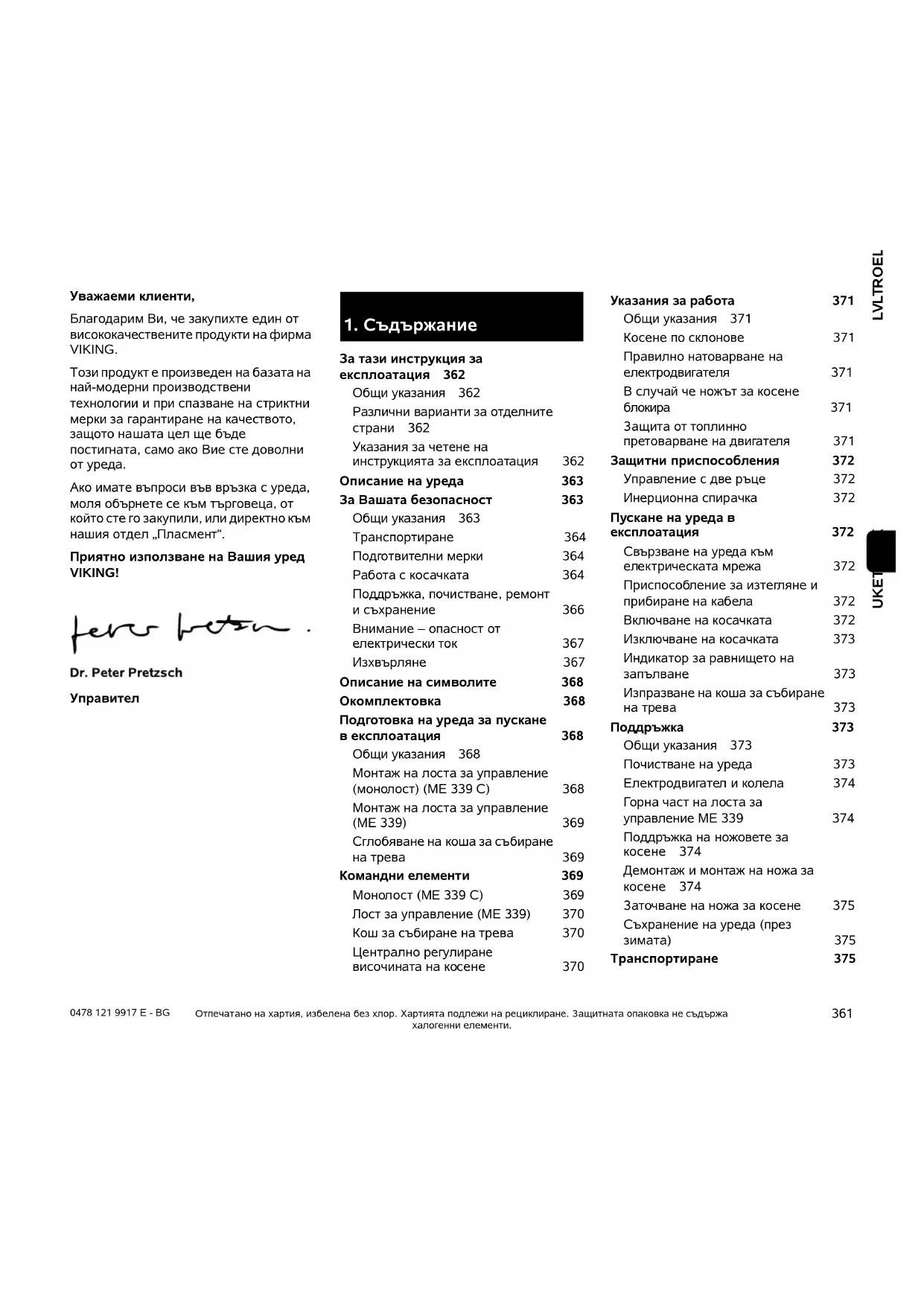

Благодарим Ви, че закупихте един от висококачествените продукти на фирма VIKING.

Този продукт е произведен на базата на най-модерни производствени технологии и при спазване на стриктни мерки за гарантиране на качеството, защото нашата цел ще бъде постигната, само ако Вие сте доволни от уреда.

Ако имате въпроси във връзка с уреда, моля обърнете се към търговеца, от който сте го закупили, или директно към нашия отдел „Пласмент“.

Приятно използване на Вашия уред VIKING!

Dr. Peter Pretzsch

Управител

1. Съдържание

За тази инструкция за експлоатация 362

Общи указания 362

Различни варианти за отделните страни 362

Указания за четене на инструкцията за експлоатация

Подготвителни мерки 364

Работа с косачката 364

Поддръжка, почистване, ремонт и съхранение 366

Внимание – опасност от електрически ток 367

Изхвърляне 367

Подготовка на уреда за пускане в експлоатация 368

Общи указания 368

Сглобяване на коша за събиране на трева 369

Командни елементи 369

Монолост (ME 339 C) 369

Кош за събиране на трева 370

Централно регулиране височината на косене 370

Указания за работа 371

Общи указания 371 Косене по склонове 371

Правилно натоварване на електродвигателя 371

В случай че ножът за косене блокира 371

Защита от топлинно претоварване на двигателя 371

Управление с две ръце 372

Инерционна спирачка 372

Свързване на уреда към електрическата мрежа 372

Приспособление за изтегляне и прибиране на кабела 372

Включване на косачката 372

Изключване на косачката 373

Индикатор за равнището на запълване 373

Изпразване на коша за събиране на трева 373

Поддръжка 373

Общи указания 373 Почистване на уреда 373

Електродвигател и колела 374

Горна част на лоста за управление МЕ 339 374

Поддръжка на ножовете за косене 374

Демонтаж и монтаж на ножа за косене 374

Заточване на ножа за косене 375

Съхранение на уреда (през зимата) 375

Транспортиране 375

Носене и закрепване на косачката 375

Опазване на околната среда 375

Минимизиране на износването и предотвратяване на повреди 376

Обичайни резервни части 376

ЕО Декларация за съответствие от производителя 376

Технически данни 377

Откриване на повреди 378

Сервизен план 379

Потвърждение за предаване 379

Потвърждение за извършена сервизна поддръжка 379

2. За тази инструкция за експлоатация

2.1 Общи указания

Тази инструкция за експлоатация е оригинална инструкция за експлоатация от производителя по смисъла на Директива 2006/42/EC.

VIKING работи непрекъснато за усъвършенстване на асортимента си. Затова си запазваме правото на промени във формата, техниката и оборудването.

Ето защо данните и илюстрациите в настоящата инструкция не могат да бъдат основание за предявяване на каквито и да е претенции.

2.2 Различни варианти за отделните страни

VIKING доставя уредите с различни щепсели и прекъсвачи в зависимост от страната, в която се използват.

На фигурите са показани уреди с европейски щепсел; включването в мрежата на уреди с друг стандарт щепсели се извършва по същия начин.

2.3 Указания за четене на инструкцията за експлоатация

Фигурите и текстовете описват определени стъпки на действие.

Всички поставени върху уреда пиктограми са пояснени в тази инструкция за експлоатация.

Посока на погледа:

Посока на погледа при употреба на „наляво“ и „надясно“ в инструкцията за експлоатация:

Потребителят е застанал зад уреда и гледа напред по посока на движението.

Препратка към глава:

Препратките към глави и раздели за допълнителни обяснения се отбелязват със стрелка. Следният пример показва препратка към глава: (⇒ 2.1)

Обозначаване на пасажи от текста:

Описаните указания могат да бъдат обозначени по различен начин.

Работни стъпки, които изискват действие от страна на потребителя:

– Използване на продукта при спортни или състезателни мероприятия

Текстове с допълнително значение:

Тези пасажи са обозначени с един от описаните по-долу символи, за да бъдат по-добре откроени в инструкцията за експлоатация.

Опасност!

Опасност от злополука и тежко нараняване на хора. Извършването на определени действия е необходимо или трябва да се избягва определено поведение.

Предупреждение!

Опасност от нараняване на хора. Извършването на определени действия предпазва от възможни или вероятни наранявания.

Внимание!

Леки наранявания или материални щети могат да бъдат предотвратени с извършване на определени действия.

Указание

Информация за по-добро използване на уреда и за избягване на евентуалното му неправилно обслужване.

Текстове, отнасящи се към фигури:

Фигурите, на които е показан начинът на употреба на уреда, се намират в началото на инструкцията за експлоатация.

Този символ показва връзката между фигурите в началото и съответния текст в инструкцията за експлоатация.

1 Горна част на лоста за управление
2 Долна част на лоста за управление
3 Корпус
4 Капак на двигателя
5 Задно колело
6 Предно колело
7 Кош за събиране на трева
8 Горна ръкохватка за носене
9 Долна ръкохватка за носене
10 Дефлектор
11 Въртяща се лост
12 Бързатегателно приспособление
13 Лост за спиране на двигателя
14 Лост за регулиране на височината
15 Приспособление за изтегляне и прибиране на кабела
16 Включване в мрежата
17 Бутон за стартиране
18 Фирмена табелка

При работа с косачката задължително спазвайте тези указания за предотвратяване на злополуки.

Преди първото пускане на уреда в действие внимателно прочетете цялата инструкция за експлоатация и я запазете,

за да я ползвате и в бъдеще.

Запознайте се с командните елементи и с начина на употреба на уреда.

Преди да използвате уреда за първи път е необходимо да бъдете инструктирани от продавача или друго компетентно лице.

Не се разрешава работа с косачката след консумация на алкохол, прием на медикаменти, които влошават способността за реагиране, или наркотици.

Не косете никога в близост до хора, особено деца, или животни.

Обърнете внимание на факта, че потребителят носи отговорност за злополуки с други лица или материални щети на тяхна собственост.

Уредът може да се предоставя (отдава под наем) само на лица, запознати принципно с този модел и работата с него. Заедно с уреда винаги предоставяйте и инструкцията за експлоатация.

Внимание – опасност от злополука!

Косачката е проектирана само за косене и е предназначена за лична употреба. Не е позволено да се използва за други цели, тъй като това може да бъде опасно или да доведе до повреда на уреда.

Поради риска от физическо нараняване на работещия с нея, косачката не бива да се използва например за (списъкът не е пълен):

– подрязване на храсти, жив плет и храсталаци,

– рязане на пълзящи растения,
– поддържане на трева в покривни градини и балконски саксии,
— почистване на алеи (изсмукване, издухване, почистване на сняг),
– раздробяване и надробяване на отрязани клони от дървета и жив плет,
— заравняване на почвени неравности, напр. къртичини,
– транспортиране на окосена маса, освен в предвидения за това кош за събиране на трева.

Внимание – опасност от злополука! Използвайте само принадлежностите, доставени от VIKING или изрично разрешени за монтаж на този уред. Не извършвайте промени по уреда.

При използване на уреда за поддръжка на тревни площи в обществени съоръжения, паркове, игрища, от пътно-строителни, селскостопански и горски предприятия се изисква повишено внимание.

Внимание! Опасност за здравето поради вибрации! Прекомерното излагане на вибрации може да увреди

кръвообращението и нервната система, особено при хора с нарушено кръвообращение. Обърнете се към лекар при появата на симптоми, които биха могли да са резултат от излагане на вибрации. Такива симптоми, които се появяват основно по пръстите, ръцете или китките, са напр. (списъкът не е пълен):

– липса на чувствителност,

- болки,

— мускулна слабост,

– дисхромия на кожата,
– неприятен сърбеж.

Използването на уреда никога не трябва да се разрешава на деца, лица с ограничени физически, сетивни или умствени възможности или недостатъчен опит и познания, както и лица, които не са запознати с инструкциите.

Никога не разрешавайте на деца или подрастващи под 16 години да използват уреда. В местните разпоредби може да е определена различна минимална възраст на потребителя.

Опасност за живота поради задушаване!

Съществува опасност за децата, които си играят с опаковките.

Задължително дръжте опаковките извън обсега на деца.

4.2 Транспортиране

Работете винаги с ръкавици, за да избегнете наранявания от части на уреда с остри ръбове.

Преди да го транспортирате, изключете уреда, извадете мрежовия кабел от контакта и изчакайте ножът да спре напълно.

При повдигане на уреда обърнете внимание на информацията в глава „Транспортиране“ (⇒ 13.).

Обърнете внимание на теглото на уреда и при нужда използвайте подходящи помощни съоръжения за товарене (товарни рампи, подемни механизми).

Избягвайте контакт с ножа за косене при повдигане и носене.

Транспортирайте уреда само с изстинал двигател.

Обезопасете уреда и транспортираните с него прибори и принадлежности (напр. кош за трева) върху товарната платформа с крепежни средства с подходящи размери (ремъци, въжета и др.).

При транспортиране на уреда спазвайте местните законови разпоредби и по-специално отнасящите се до безопасността при товарене и транспорт на предмети върху товарни платформи.

4.3 Подготвителни мерки

Лицата, които не са запознати с инструкцията за експлоатация, не бива да работят с уреда.

Спазвайте посочените в местните разпоредби часове за работа с моторни градински уреди.

По време на косене винаги носете затворени обувки и дълги панталони. Не косете

Проверете целия терен, върху който ще бъде използван уредът, и отстранете всички камъни, пръчки, жици, кости и всякакви други странични предмети, които могат да бъдат изхвърлени от него.

Преди всяка употреба проверявайте визуално дали режещият инструмент, крепежните болтове и целият режещ блок се намират в изправно състояние, като обърнете по-специално внимание

на сигурността на закрепване и наличието на повреди или износване (⇒ 12.5).

Преди употреба на уреда подменете износените или повредени части. Станалите нечетливи или повредени предупредителни надписи по уреда трябва да се подновят. Вашят специализиран търговец на VIKING поддържа наличност от резервни стикери.

Никога не включвайте двигателя, ако не сте монтирали ножа съгласно указанията. Опасност от прегряване на двигателя!

Никога не използвайте косачката с нефункционираща спирачка на двигателя и неизправни или липсващи защитни приспособления, напр. без дефлектор или без приспособление за събиране на трева.

От съображения за сигурност винаги използвайте изправлен кош за трева.

Монтираните на уреда прекъсвачи не бива да се отстраняват или заобикалят (напр. чрез привързване на лоста за спиране на двигателя към лоста за управление).

Обърнете внимание на информацията в глава „Внимание – опасност от електрически ток“ (⇒ 4.6).

4.4 Работа с косачката

Не допускайте странични лица, особено деца, както и животни, в района, където ще работите с уреда. Бъдете предпазливи и не допускайте да възникне опасност за околните.

Не косете при температури по-ниски от +5 °C.

Не косете мокра трева и в дъждовно време, тъй като нараства опасността от злополука (намалена стабилност на работещия - опасност от подхлъзване).

Косете само на дневна светлина или при добро изкуствено осветление.

Преди да стартирате уреда, го поставете върху равна повърхност. При стартиране на двигателя уредът не бива да е наклонен.

Стартирайте внимателно двигателя, като спазвате инструкциите, описани в глава „Пускане на уреда в експлоатация“ (⇔ 11.). Осигурявайте достатьчно разстояние между краката Ви и режещия инструмент.

Винаги управлявайте уреда с пешеходна скорост и в никакъв случай не тичайте, докато работите с него. Управлението на уреда с по-голяма скорост увеличава опасността от нараняване в резултат на препъване, подхлъзване и т.н.

Изключете двигателя,

– когато при транспортиране съществува опасност от обръщане на косачката върху площи, които не са тревни;
— когато я придвижвате към и обратно от площта за косене;
– преди да свалите коша за трева.

Винаги осигурявайте добра стабилност на уреда при работа по склонове. Избягвайте да косите по прекалено стръмни склонове, за да предотвратите загуба на контрол върху уреда.

Бъдете много внимателни при промяна посоката на движение по склона, за да предотвратите загуба на контрол върху уреда.

Работете напречно на склона, никога нагоре или надолу по него, за да не бъдете прегазени от движещата се косачка при евентуална загуба на контрол върху уреда.

Внимание – опасност от препъване! Внимавайте много, когато се движите назад или тeglите косачката.

Бъдете особено предпазливи, когато завивате с уреда или го придърпвате към себе си.

От съображения за сигурност уредът не бива да се използва по склонове с наклон над 25° (46,6%).

Опасност от нараняване!

25° наклон на склона отговарят на вертикално нарастване от 46,6 см на 100 см хоризонтална дължина.

max. 25° 100 46,6

Внимавайте за движението по инерция на работните инструменти, което може да продължи няколко секунди, докато спрат напълно.

Не се опитвайте да проверявате ножа, докато косачката работи. Никога не

сваляйте коша за трева, докато ножът за косене работи. Въртящият се нож може да причини нараняване.

Никога не окачвайте предмети по лоста за управление (напр. работно облекло). Удължителните кабели не бива да се усукват около лоста за управление.

Проверявайте редовно ножа за стабилно захващане, повреда или износване (⇔ 12.5).

Внимание – опасност от нараняване!

Никога не поставяйте ръцете или краката си до или под

въртящи се части. Никога не пипайте въртящия се нож. Винаги стойте на разстояние от отвора за изхвърляне. Винаги спазвайте определената от лоста за управление безопасна дистанция.

Избягвайте честото включване на уреда в рамките на кратък период от време и не си „играйте“ с бутона за стартиране. Опасност от прегряване на двигателя!

При непостоянно напрежение предизвиканите от този уред колебания на напрежението по време на работа на високи обороти могат да нарушат работата на други свързани към същата токова верига съоръжения. В този случай трябва да се вземат подходящи мерки (напр. свързване към друга токова верига, различна от тази на засегнатото съоръжение, свързване на уреда към токова верига с по-ниско пълно съпротивление).

Изключете двигателя, извадете щепсела от контакта и се уверете, че режещият инструмент е спрял напълно

да се движи,

– преди да отблокирате или отпушите канала за изхвърляне;
– ако режещият инструмент е срещнал чуждо тяло. Режещият инструмент трябва да се провери за евентуални повреди. Косачката не бива да се пуска в експлоатация с повреден или огънат ножов вал или вал на двигателя. Опасност от нараняване поради неизправни части!
– преди да проверите, почистите или извършите други дейности по косачката ( напр. настройка височината на косене, сгъване/регулиране на лоста за управление);
– ако косачката започне да вибрира необичайно силно. В такъв случай трябва да проверите целия уред, особено режещия инструмент, за евентуални повреди и хлабави части. Повредените части трябва да се сменят, а хлабавите части да се закрепят/затегнат, преди да продължите работа.
— преди да оставите уреда без надзор;
– преди да повдигате или пренасяте уреда;
– преди да транспортирате уреда.
Никога не вдигайте или не носете косачката с работещ двигател или с включен в ел. мрежа захранващ кабел.
С уреда не бива да се транспортират хора, особено деца, или предмети.

4.5 Поддръжка, почистване, ремонт и съхранение

Преди да предприемете каквито и да било дейности по уреда, преди настройка или почистване на косачката или преди да проверите, дали захранващият кабел е преплетен или неизправен, изключете косачката и извадете щепсела от контакта.

При дейности по режещия инструмент винаги носете плътни предпазни ръкавици.

Оставете уреда напълно да изстине, преди да го приберете за съхранение в затворено помещение и преди да извършите дейности по поддръжката и почистването му.

Извършвайте само тези дейности по поддръжката, които са описани в тази инструкция за експлоатация. За всички останали дейности се обръщайте към специализиран търговец.

VIKING препоръчва дейностите по поддръжката и ремонта да се извършват само от специализиран търговец на VIKING.

Специализираните търговци на VIKING редовно преминават обучение и им се предоставя техническа информация.

В случай че се нуждаете от информация или помощни средства, винаги се обръщайте към специализиран търговец (VIKING препоръчва своите специализирани търговци).

Използвайте само висококачествени инструменти, принадлежности и резервни части. В противен случай може да възникне опасност от

злополука, която да доведе до физическо нараняване на хора или до повреда на уреда.

VIKING препоръчва да се използват оригинални инструменти, принадлежности и резервни части на VIKING. По своите качества те са оптимално съгласувани с уреда и изискванията на потребителя. Оригиналните резервни части на VIKING се познават по каталожния номер на резервната част, по надписа VIKING и евентуално по отличителния знак на резервната част. Върху малките части може да има само знак.

Внимавайте всички гайки, палци и болтове да са добре затегнати, така че уредът да се намира в безопасно работно състояние.

Проверявайте редовно приспособлението за събиране на трева за износване, повреда или загуба на функционалност.

В случай че режещият инструмент или косачката срещнат някакво препятствие или чуждо тяло, изключете двигателя, извадете щепсела от контакта и извършете компетентна проверка.

Станалите нечетливи предупредителни надписи по уреда трябва да се подновят. Вашят специализиран търговец на VIKING поддържа наличност от резервни стикери.

Захранващият кабел трябва да се привежда в изправност, респ. подменя само от оторизирани електротехници.

За избягване на опасността от пожар в зоната на охлаждащите отвори между капака на двигателя и корпуса не бива да попада трева, слама, мъх, листа, изтекла грес и др.

В случай че за извършване на дейности по поддръжката са били отстранени компоненти или защитни приспособления, те трябва да се поставят отново след това съгласно указанията.

След употреба почистете грижливо косачката. Никога не ползвайте паро-или водоструйка и не почиствайте косачката под течаща вода (напр. с градински маркуч). Не използвайте агресивни почистващи препарати. Те могат да повредят пластмасовите и металлите части, което да влоши безопасната работа на Вашия уред VIKING.

Проверявайте редовно целия уред за износване и повреди, особено преди да го приберете за съхранение, например поради по-продължително прекъсване на работата (през зимата). Подменяйте износените или повредени части, за да бъде уредът винаги в безопасно работно състояние.

Съхранявайте изстиналата косачка в сухо и затворено помещение, недостъпно за деца.

4.6 Внимание – опасност от електрически ток

Внимание! Опасност от токов удар! Много важни за електрическата безопасност на уреда са мрежовият кабел, щепсельт, прекъсвачът и захранващият кабел. За избягване на опасността от токов удар не бива да се използват неизправни кабели, куплунзи и щепсели или неотговарящи на изискванията захранващи кабели.

Затова редовно проверявайте захранващия кабел за повреди или признаци на стареене (чупливост).

Никога не използвайте повреден удължителен кабел. Заменете неизправните кабели с нови и не ремонирайте удължителните кабели.

Уредът не бива да се използва, ако проводниците са повредени или износени.

Опасност от токов удар!

Не включвайте към електрическата мрежа неизправен проводник и не го докосвайте, преди да сте го извадили от контакта.

Опасност от токов удар!

Не бива да се използват неизправни кабели, куплунзи и щепсели или неотговарящи на изискванията захранващи кабели.

При косене дръжте кабела далеч от ножа.

Използвайте само изолирани срещу влага удължителни кабели, подходящи за употреба с уреда (⇒ 11.1).

Въпреки че двигателят на задвижващия механизмъм е защитен срещу водни пръски, косачката не бива да се

използва, когато вали дъжд и в условия на висока влажност.

Не излагайте уреда на открито, когато вали дъжд.

Изваждайте щепсела от контакта като го хванете, а не чрез теглене на захранващия кабел.

Включвайте уреда само към електрозахранване, което е защитено посредством прекъсвач за защита срещу утечен ток с максимален ток на

задействане 30 mA. Допълнителна информация ще получите от електротехника.

Ако уредът е включен към електрогенераторен агрегат, внимавайте да не се повреди поради колебания на тока.

Винаги внимавайте използваните мрежови проводници да са достатъчно обезопасени.

От съображения за безопасност електрическият кабел трябва винаги да се монтира към лоста за управление съгласно инструкциите (⇒ 7.2).

4.7 Изхвърляне

Уверете се, че излезлият от употреба уред ще бъде предаден за съобразено с изискванията изхвърляне. Преди да бъде изхвърлен, уредът трябва да се приведе в негодно за употреба състояние. За предотвратяване на злополука махнете най-вече мрежовия кабел съотв. електрическия кабел към двигателя.

Опасност от нараняване с ножа за косене!

Никога не оставяйте излязла от употреба косачка без надзор. Уверете се, че уредът и ножът за косене се съхраняват на места, недостъпни за деца.

Прочетете инструкцията за експлоатация, преди да използвате уреда.

Опасност от нараняване!

Не допускайте странични лица в опасната зона.

Опасност от нараняване!

Пазете се от острия нож за косене. След изключване ножът за косене работи няколко секунди по инерция (спирачка на двигателя/ на ножа). Изключете двигателя и извадете щепсела от контакта, преди да извършите работи по режещия инструмент и дейности по поддръжката и почистването, преди да проверите, дали захранващият кабел е преплетен или повреден и преди да оставите уреда без надзор.

Опасност от токов удар!

Дръжте захранващия кабел далеч от режещия инструмент.

ME 339:

Стартиране на двигателя.

ME 339 C:

Стартиране на двигателя.

ME 339 C:

Изключване на двигателя.

6. Окомплектовка

В Горна част на коша за 1 трева

С Долна част на коша за 1 трева

D Палец 2

I Бързатегателно 1 приспособление

ME 339:

7. Подготовка на уреда за пускане в експлоатация

7.1 Общи указания

Опасност от нараняване

Спазвайте указанията за безопасност в глава „За Вашата безопасност“ (⇒ 4.).

- За извършване на всички описани дейности поставете уреда върху хоризонтална, равна и твърда основа.

- Позиционирайте монолоста (1) в работна позиция в конзолата на лоста за управление (2) и го задръжте.

• Поставете фиксаторите (H) отляво и отдясно в конзолата на лоста за управление (2), както е показано на фигурата. Пъхнете шайбата (E) към болта (F) и прекарайте болта (F) отвътре навън през фиксаторите и долната част на лоста за управление.
  • Пъхнете шайбата (E).
• Поставете щифта (G) в бързозатегателното приспособление (I) и ги завийте заедно към болта (F).
• Затворете бързозатегателното приспособление (3).
• Бързозатегателното приспособление (3) трябва да се затегне силно, така че да се затвори докрай и лостът за управление да се фиксира стабилно в конзолата. При нужда освободете отново бързозатегателното приспособление и завийте съотв. развийте болта (F).

Монтаж на електрическия кабел:

• Поставете електрическия кабел (1) в предвиденото за него място (2) на конзолата на лоста за управление, както е показано на фигурата. Внимавайте за правилното положение на кабелната превръзка (3) в кабелния лабиринт.
• Вкарайте електрическия кабел (1) в държача (4) на маншета на лоста за управление. Електрическият кабел трябва опънат да приляга към тръбата на лоста за управление в долната му част.

Монтаж на горната част на лоста за управление:

• Пъхнете болта с плоска глава (J) през водача на кабела (K) и закачете електрическия кабел (1).
• Поставете горната част (2) върху двете долни части на лоста за управление (3). Пъхнете болтовете с плоска глава (J) – с водач на кабела отдясно (K) – отвътре навън през отворите и ги затегнете с въртящите се лостове (L).

Монтаж на кабелната скоба:

Опасност от токов удар!

За да не се повреди изолиращото покритие на лоста за управление, кабелната скоба трябва да се притиска само на ръка без помощта на инструмент (напр. чук, отвертка).

- Фиксирайте електрическия кабел (1) с помощта на кабелната скоба (М) към горната част на лоста за управление. Внимавайте между кабелната скоба и превключвателя в горната част на лоста за управление да има разстояние 25 - 27 см.

7.4 Сглобяване на коша за събиране на трева

• Поставете горната част на коша за трева (В) върху долната част (С). Внимавайте за правилното позициониране във водачите (1).
• Избутайте палците (D) отвътре през предвидените за целта отвори.

• Притиснете леко горната част на коша за трева (В) към долната част, докато се фиксира.
• Поставете коша за събиране на трева (⇒ 8.3).

8. Командни елементи

8.1 Монолост (ME 339 C)

Опасност от токов удар! Електрическият кабел винаги трябва да бъде фиксиран в маншета и конзолата на лоста за управление. Когато лостът за управление е настроен на най-голямата височина, електрическият кабел трябва да е леко провиснал в зоната на регулиране на телескопичния лост (⇒ 7.2).

Опасност от прищипване! Лостът за управление може да се сгъне съответно свие при освобождаване на бързозатегателното приспособление. Затова дръжте с една ръка лоста за управление (1) в най-високата му част през цялото време, докато отваряте бързозатегателното приспособление.

Сгъване на лоста за управление:

Транспортна позиция (за почистване, компактно транспортиране и съхранение на уреда):

• Настройте лоста за управление на най-малката височина.
• Задръжте с една ръка лоста за управление (1) и отворете бързозатегателното приспособление (2).
• Сгънете напред лоста за управление (1).
• При нужда бързозатегателното приспособление (2) може да се затвори и лостът за управление да бъде фиксиран в транспортна позиция.

Работна позиция (за бутане на уреда):

• Вдигнете назад и задръжте с една ръка лоста за управление (1).
• Затворете бързозатегателното приспособление (2).
• Бързозатегателното приспособление (2) трябва да се затегне силно, така че да се затвори докрай и лостът за управление да се фиксира стабилно в конзолата. При нужда освободете отново бързозатегателно приспособление и завийте съотв. развийте болта (3).
• Регулирайте височината на лоста за управление.

2 Регулиране на височината:

Височината на телескопичния лост може да се регулира плавно:

• Задръжте с една ръка горната част на лоста за управление (4) и отворете бързозатегателното приспособление (5).

• Изтеглете/приберете горната част на лоста за управление (4) от/в долната част и го настройте в желаната височина.

• Задръжте с една ръка горната част на лоста за управление (4) и затворете бързозатегателното приспособление (5).

• Бързозатегателното приспособление (5) трябва да се затегне силно, така че да се затвори докрай и горната част на лоста за управление да се фиксира стабилно в долната. При нужда освободете отново бързозатегателно приспособление и завъртете гайката (6).

Опасност от прищипване!

Горната част на лоста за управление може да се сгъне при разхлабване на въртящите се лостове. Затова винаги дръжте с една ръка горната част на лоста за управление (2) в най-високата му част, през цялото време докато завивате въртящите се лостове.

Сгъване на лоста за управление:

Транспортна позиция (за почистване, компактно транспортиране и съхранение на уреда):

• Развийте въртящите се лостове (1) така, че да могат да се движат лесно в двете посоки в околовръстните канали, и сгънете напред горната част на лоста за управление (2).

Работна позиция (за бутане на уреда):

- Вдигнете назад и задръжте с една ръка горната част на лоста за управление (2).

- Затегнете въртящите се лостове (1). Внимавайте за правилното позициониране на водача на кабела (3).

8.3 Кош за събиране на трева

Поставяне:

• Отворете дефлектора (1) и го задръжте.
• Закачете коша за събиране на трева (2) с помощта на застопоряващите зъбчета (3) на местата, предвидени за закрепване на коша (4) от задната страна на уреда.
  • З а т в о р е т е дефлектора (1).
• Отворете дефлектора (1) и го задръжте.
• Повдигнете леко коша за събиране на трева (2) и го свалете назад.
  • Затворете дефлектора (1).

Сваляне:

8.4 Централно регулиране височината на косене

Височината на косене може да се настройва на пет различни степени между 30 мм и 70 мм.

Степен 1 = най-малката височина на косене

Степен 5 = най-голямата височина на косене

Косачки за Великобритания:

Височината на косене може да се настройва на шест различни степени между 20 мм и 70 мм.

Степен S = най-малката височина на косене

Степен 5 = най-голямата височина на косене

За предотвратяване повреда на уреда най-малката степен на косене трябва да се използва само върху тревни площи без неравности.

Настройка на височината на косене:

• Дръпнете леко лоста за регулиране на височината (1) настрани, докато фиксиращият механизмъм (2) се освободи.
• По-голяма височина на косене: Повдигнете косачката с помощта на лоста за регулиране на височината (1) (лостът се бута напред).
  Свалете косачката надолу с помощта на лоста за регулиране на височината (1) (лостът се бута назад).
• Натиснете лоста за регулиране на височината (1) към косачката, докато фиксиращият механизмъм (2) зацепи в лоста. Избраната височина на косене може да се определи по най-предното фиксиращо зъбче (3).

По-малка височина на косене:

9. Указания за работа

9.1 Общи указания

Опасност от нараняване! Веднага оправете кабела, в случай че се преплете.

При косене захранващият кабел трябва да е зад гърба Ви. При косене захранващите кабели могат по невнимание да бъдат прекъснати или да се спънете в тях. Ето защо те крият голям риск от злополука. Затова косете така, че захранващият кабел винаги да остава на вече окосената площ.

Хубава и гъста тревна площ се постига чрез често косене и поддържане на ниска трева.

При горещ и сух климат не косете тревата прекалено ниско, в противен случай тя ще изгори от слънцето и ще придобие неугледен вид!

При косене с остър нож се постига покрасив вид на окосената площ, отколкото с тъп нож. Ето защо той трябва редовно да се заточва (специализиран търговец на VIKING).

9.2 Косене по склонове

От съображения за безопасност косачката трябва да се използва само на склонове с наклон до 25°. 25° (46,6%) наклон на склона отговарят на вертикално нарастване от 46,6 см на 100 см хоризонтална дължина.

9.3 Правилно натоварване на електродвигателя

Не включвайте косачката във висока трева, съотв. на най-ниската височина на косене.

Натоварвайте косачката само дотолкова, че честотата на въртене на електродвигателя да не спадне драстично.

При спадане на честотата на въртене изберете по-голяма височина на косене и/или намалете скоростта, с която водите косачката.

9.4 В случай че ножът за косене блокира

Веднага изключете двигателя и извадете щепсела от контакта. След това отстранете причината за повредата.

9.5 Защита от топлинно претоварване на двигателя

Ако по време на работа се получи претоварване на двигателя, вградената защита срещу топлинно претоварване го изключва автоматично.

Причини за претоварване:

– косене на много висока трева или настройка на много ниска височина на косене,
— много висока скорост на водене на косачката,
– недостатъчно почистване на провода за охлаждащ въздух (смукателните отвори),

– ножът за косене е тъп или износен,
– неподходящ или твърде дълъг захранващ кабел – спад на напрежението (⇒ 11.1).

Повторно пускане в експлоатация

Пуснете уреда отново в експлоатация след като изстине в рамките на 10 мин. (в зависимост от температурата на околната среда) (⇒ 11.).

10.1 Управление с две ръце

Електродвигателят може да бъде включен само ако с дясната ръка се натисне и задържи бутонът за стартиране, а след това с лявата ръка лостът за спиране на двигателя се изтегли към лоста за управление.

10.2 Инерционна спирачка

След пускане на лоста за спиране на двигателя ножът за косене спира след по-малко от 3 секунди.

Интегрираната инерционна спирачка съкращава времето на движение на ножовете по инерция до пълното им спиране.

11. Пускане на уреда в експлоатация

11.1 Свързване на уреда към електрическата мрежа

Опасност от токов удар! Спазвайте указанията за безопасност в глава „За Вашата безопасност“ (⇒ 4.).

При използване на кабелен барабан захранващият кабел трябва да е развит изцяло, в противен случай електрическото съпротивление може да доведе до загуба на напрежение и прегряване.

Като захранващи кабели трябва да се използват само проводници, които са по-тежки от гумирани проводници H07 RN-F DIN/VDE 0282.

Минимално напречно сечение: до 25 м дължина: 3 x 1,5 мм² до 50 м дължина: 3 x 2,5 мм²

Куплунзите на кабела трябва да са от гума или с гумено покритие и да отговарят на стандарта DIN/VDE 0620.

Напрежението и честотата на мрежата трябва да съответстват на данните върху фирмената табелка, респ. глава „Технически данни“ (⇒ 18.).

Захранващият кабел трябва да е достатъчно обезопасен (⇒ 18.).

Този уред е предвиден да се захранва от електрическа мрежа с пълно системно съпротивление Z_макс. на съединителна точка (сградна инсталация) от максимум 0,49 Ohm (при 50 Hz).

Потребителят трябва да се увери, че уредът се захранва от електрическа мрежа, която отговаря на тези изисквания. Ако е необходимо, можете да попитате местното електроразпределително предприятие за пълното системно съпротивление.

11.2 Приспособление за изтегляне и прибиране на кабела

Приспособлението за изтегляне и прибиране на кабела предотвратява неволното изваждане на захранващия кабел по време на работа, което може да причини повреда на гнездото за включване на уреда към мрежата.

Затова захранващият кабел трябва да бъде воден посредством това приспособление.

• Направете примка със захранващия кабел (1) и я прекарайте през отвора (2).
• Нахлузете примката на куката (3) и я затегнете.

11.3 Включване на косачката

Не стартирайте двигателя във висока трева или на най-ниската степен на косене, тъй като това затруднява стартирането на уреда.

- Натиснете бутона за стартиране (1) и го задръжте. Издърпайте лоста за спиране на двигателя (2) към лоста за управление и го задръжте.

- Бутонът за стартиране (1) може да бъде пуснат след задействане на лоста за спиране на двигателя (2).

11.4 Изключване на косачката

- Пуснете лоста за спиране на двигателя (1). След кратко време на движение по инерция двигателят и ножът за косене спират напълно.

11.5 Индикатор за равнището на запълване

В горната част на коша за събиране на трева е поставен индикатор за равнището на запълване (1).

Въздушният поток, който възниква от въртенето на ножа за косене и осигурява пълненето на коша за събиране на трева, повдига индикатора за равнището на запълване (2): Кошът се напълва с окосена маса.

Когато кошът за събиране на трева се напълни с окосена маса, този въздушен поток намалява и индикаторът за равнището на запълване пада (3):

- Изпразнете пълния кош за събиране на трева (⇒ 11.6).

11.6 Изпзване на коша за събиране на трева

• Изключете двигателя (⇒ 11.4) и откачете коша за събиране на трева (⇒ 8.3).
• Освободете затварящата планка (1) на коша за събiranе на трева и отворете нагоре горната му част (2).

- Дръжте коша за събиране на трева за ръкохватките в горната (3) и долната му част (4), както е показано, и го изпразнете.

12. Поддръжка

12.1 Общи указания

Опасност от нараняване! Спазвайте указанията за безопасност в глава „За Вашата безопасност“ (⇒ 4.).

Годишна поддръжка от специализиран търговец:

Косачката трябва да се проверява веднъж годишно от специализиран търговец. VIKING препоръчва своите специализирани търговци.

12.2 Почистване на уреда

Интервал за поддръжка: След всяка употреба

- Откачете коша за събиране на трева (⇒ 8.3).

Опасност от нараняване! Преди да я обърнете нагоре, поставете косачката върху твърда, хоризонтална и равна основа. При работа по уреда в позиция за почистване той може да се преобърне. Винаги стойте отстрани на уреда. Никога не работете пред или зад косачката.

Позиция за почистване МЕ 339 С:

• Спънете монолоста (⇒ 8.1).

• Повдигнете дефлектора наклонете косачката и я поставете върху конзолата на лоста за управление (2).
• Оставете лоста за управление (3) да легне на земята и го фиксирайте в това положение с бързозатегателното приспособление (4).

Позиция за почистване МЕ 339:

• Сгънете лоста за управление (⇒ 8.2).
- Наклонете косачката и я поставете върху долните части на лоста за управление (5).

Указания за почистване:

След всяка употреба почиствайте основно уреда. Внимателното боравене с уреда го предпазва от повреда и удължава срока му на експлоатация.

За да осигурите достатъчно охлаждане на двигателя, почиствайте от замърсявания провода за охлаждащ въздух (смукателните отвори) между капака на двигателя и долната част на корпуса.

Почиствайте ножа за косене.

Почиствайте долната страна на косачката с четка и вода. С помощта на дървена пръчка изчегъртайте предварително остатъците от трева в корпуса и шахтата за изхвърляне.

Никога не насочвайте водна струя към частите на двигателя, уплътнителите, лагерите и електрическите части като превключвателя например. Това би довело до скъп ремонт.

Ако не може да отстраните замърсяванията с вода, четка или кърпа, VIKING Ви препоръчва да

използвате специален почистващ препарат (например специалния почистващ препарат на STIHL).

12.3 Електродвигател и колела

Електродвигателят не се нуждае от поддръжка.

Лагерите на колелата не се нуждаят от поддръжка.

12.4 Горна част на лоста за управление МЕ 339

Интервал за поддръжка: Преди всяка употреба

Горната част на лоста за управление има изолиращо покритие. В случай че се появят повреди по покритието, горната част на лоста за управление трябва да се подмени.

12.5 Поддръжка на ножовете за косене

Интервал за поддръжка: Преди всяка употреба

• Поставете косачката в позиция за почистване (⇒ 12.2).
• Почистете ножа за косене (1) и го проверете за повреди (резки или пукнатини) и износване и при нужда го подменете.
• Проверете дебелината на ножа на поне 5 места с помощта на измервателен шибър (2). Това в най-голяма степен се отнася за минималната дебелина на лопатките на ножа.

- Поставете линия (3) на предния ръб на ножа и измерете обратното заточване.

Граници на износване:

Дебелината на ножа на всички места трябва да бъде минимум 1,6 мм.

При заточване на режещите ръбове от тях могат да се отнемат максимум 5 мм.

Ако на косачката не е монтиран доставеният заедно с нея нож, а специална принадлежност като напр. нож за рекултивиране, важат съответно други граници на износване (вижте инструкцията за експлоатация Kit 339).

Опасност от нараняване!

Износеният или повреден нож може да се счупи и да причини тежко нараняване. Затова указанията за поддръжка на ножовете трябва винаги да се спазват.

Косачката не бива да се използва, ако частите на косачния механизмъм (който се състои от нож за косене, болт на ножа и държач на ножа) са повредени или износени.

В зависимост от мястото и продължителността на използване ножовете се износват в различна степен. Ако използвате уреда върху песъчлива почва или често при сухи климатични условия, ножът ще се натоварва повече и ще се износи по-бързо от обичайното.

При смяна на ножа за косене винаги подменяйте и болта на ножа (4).

12.6 Демонтаж и монтаж на ножа за косене

За да предотвратите повреди по болта на ножа, за отвиването, респ. завиването му използвайте подходящ гаечен ключ (22 мм).

1 Демонтаж:

• Използвайте подходящо дървено трупче (1) за подпиране на ножа за косене (2).
• Развийте болта на ножа (3) и свалете ножа за косене (2).

2 Монтаж:

Опасност от нараняване!

Ножът за косене (2) трябва да се монтира само както е показано на фигурата. Планките (6) трябва да сочат надолу, а извитите лопатки на ножа – нагоре.

Спазвайте точно предварително зададения момент на затягане на болта на ножа от 10 - 15 Nm, тъй като от това зависи стабилното закрепване на режещия инструмент. Фиксирайте допълнително болта на ножа (3) с Loctite 243.

• Почистете контактната повърхност и втулката на ножа.
• Монтирайте ножа за косене (2) с извитите лопатки нагоре. Застопоряващите зъбчета (4) трябва да се позиционират в отворите (5) на ножа за косене.
• Използвайте подходящо дървено трупче (1) за подпиране на ножа за косене (2).

- Затегнете болта на ножа (3) с въртящ момент 10 - 15 Nm.

12.7 Заточване на ножа за косене

Опасност от нараняване! Преди монтажа проверете ножа за повреди. Ножът трябва да бъде подменен, ако се виждат резки или пукнатини, ако при заточване от режещите ръбове са отнети повече от 5 мм или ако по ножа има места по-тънки от 1,6 мм (⇒ 12.5).

VIKING препоръчва ножът за косене да се дава за заточване на специалист. При неправилно заточен нож (грешен ъгъл на заточване, дебаланс и др.) функционирането на уреда може да се влоши.

Указания за заточване на ножа:

• Демонтирайте ножа за косене (⇒ 12.6).
• При заточване изстудете ножа за косене, например с вода. Не бива да се получава синьо оцветяване, защото така се намалява устойчивостта на рязане.
• Заточвайте ножа равномерно, за да избегнете вибрации поради дебаланс.
• Спазвайте ъгъла на заточване от 30°.
• След заточване появилите се неравности по режещия ръб се отстраняват с фина шкурка.

12.8 Съхранение на уреда (през зимата)

Съхранявайте уреда в сухо и затворено помещение без наличие на много прах. Уверете се, че той се съхранява на място, недостъпно за деца.

Съхранявайте косачката само в безопасно за експлоатация състояние, при нужда сгънете лоста за управление.

Затегнете всички гайки, палци и болтове, подновете станалите нечетливи предупредителни надписи по уреда, проверете цялата машина за износване или повреди. Сменете износените или повредени части.

Евентуалните неизправности по уреда трябва да се отстранят, преди да бъде прибран за съхранение.

При по-продължително неизползване на косачката (зимна пауза) спазвайте следното:

• Почистете внимателно всички външни части на уреда.
• Смажете с масло съотв. грес всички подвижни части.

13. Транспортиране

13.1 Носене и закрепване на косачката

Опасност от нараняване!

Спазвайте указанията за безопасност в глава „За Вашата безопасност“ (⇔ 4.).

Носене на уреда:

• Повдигайте косачката само за ръкохватките за носене (1, 2). Внимавайте винаги да има достатьчно разстояние между тялото Ви (най-вече краката) и ножа за косене.
• Носете косачката с две ръце, като я държите с едната за горната (2), а с другата за долната ръкохватка за носене (1)

ИЛИ

- носете косачката с една ръка, като я държите за горната ръкохватка за носене (2).

Закрепване на уреда:

• Обезопасете косачката върху товарната платформа с подходящи крепежни средства.
• Затегнете въжетата съотв. ремъците към ръкохватките (1, 2).

14. Опазване на околната среда

Окосената трева не бива да се изхвърля на боклука, а трябва да се компостира.

Опаковките, уредът и принадлежностите са

произведени от материали, които подлежат на рециклиране, и трябва да се изхвърлят по съответния начин.

Разделното и екосъобразно изхвърляне на остатъчните материали подпомага повторната употреба на вторични суровини. Затова след изтичане на обичайния му срок на използване уредът трябва да се предаде на вторични суровини. При

изхвърляне обърнете внимание на информацията в глава „Изхвърляне“ (⇒ 4.7).

Обърнете се към Вашия център за рециклиране или към Вашия специализиран търговец, за да научите как да изхвърляте правилно отпадните продукти.

15. Минимизиране на износването и предотвратяване на повреди

Моля, непременно спазвайте следните указания, за да предотвратите повреди или прекалено износване на Вашия уред VIKING:

1. Износващи се части

Някои части на уреда VIKING дори и при употреба по предназначение се износват и в зависимост от вида и продължителността на използване трябва да се подменят своевременно.

Към тях спадат:

- НОЖ;

– кош за трева.

2. Спазване на предписанията, посочени в тази инструкция за експлоатация

Използването, поддръжката и съхранението на уреда VIKING трябва да се извършват грижливо, както е описано в тази инструкция за експлоатация. Потребителят отговаря лично за всички повреди, причинени поради неспазване на указанията за безопасност, обслужване и поддръжка.

По-конкретно това се отнася за:

– недостатъчен капацитет на захранващия кабел (напречно сечение);
– неправилно свързване към електрическата мрежа (напрежение);
– непозволени от VIKING промени по продукта;
– използване на инструменти или принадлежности, които не са разрешени и не са подходящи за уреда или са с по-ниско качество;
– употреба на продукта не по предназначение;
– използване на продукта при спортни или състезателни мероприятия;
– последващи повреди от използване на продукта с неизправни части.

3. Дейности по поддръжката

Всички изброени в раздел „Поддръжка“ дейности трябва да бъдат извършвани редовно.

Ако тези дейности по поддръжката не могат да бъдат изпълнявани от самия потребител, той трябва да се обърне към специализиран търговец.

VIKING препоръчва дейностите по поддръжката и ремонта да се извършват само от специализиран търговец на VIKING.

Специализираните търговци на VIKING редовно преминават обучение и им се предоставя техническа информация.

Ако тези дейности не бъдат извършени, могат да възникнат повреди, за които е отговорен потребителят.

Към тях спадат:

– повреди на двигателя на задвижващия механизмъм в резултат на недостатьчно почистване на провода за охлаждащ въздух (смукателните отвори);
- корозионни и други вторични повреди вследствие на неправилно съхранение на уреда;
– повреди на уреда поради употреба на резервни части с по-ниско качество;
— повреди в резултат на ненавременна или недостатьчна сервисна поддръжка, съответно повреди вследствие на дейности по поддръжката и ремонта, които не са извършени от специализираните търговци.

16. Обичайни резервни части

Нож за косене

6320 702 0100

Болт на ножа

6310 710 2800

При смяната или монтажа на ножа за косене елементите за закрепването му (напр. болт на ножа) трябва да бъдат подменени. Резервни части могат да бъдат закупени от специализираните търговци на VIKING.

17. ЕО Декларация за съответствие от производителя

Ние,

VIKING GmbH

декларираме, че машината

Ръчна електрическа косачка с мрежово захранване (МЕ)

Фабрична марка: V I K

отговаря на следните Директиви на ЕО:

Продуктът е разработен в съответствие със следните стандарти:

EN 60335-1, EN 60335-2-77

Приложен метод за оценка на съответствието:

Име и адрес на нотифицирания орган:

Комплектоване и съхранение на техническата документация:

Йохан Вайглхофер

VIKING GmbH

Годината на производство и серийният номер са посочени на фирмената табелка на уреда.

Измерено ниво на шума: 92,5 dB(A)

Гарантирано ниво на шума: 93 dB(A)

Лангкампфен,

Завеждащ отдел „Научно-

изследователска дейност и разработка

на нови продукти"

E 3 3

18. Технически данни

ME 339.0 / ME 339.0 C:

Сериен номер	6320
Двигател, модел	електрически
Производител	Cleva
	универсален
Тип	AC двигател
Напрежение	230 V~
Получена мощност	1200 W
Честота	50 Hz
Защитноустройство	5 A
Клас на защита	II
Вид защита	IPX 4
Косачен механизмъм	ножодържач
Ширина на косене	37 см
Честота на въртенена косачния
механизъм	3200 об/мин
Съгласно Директива	2000/14/EC:
Гарантирано нивона шума L_WAd	93 dB(A)
Съгласно Директива	2006/42/EC:

ME 339.0 / ME 339.0 C:

Ниво на шума наработното място L_pA

79 dB(A)

Коефициент на

неопределеност

K_pA 1 dB(A)

Задвижване на

фюжодържача: постоянно 0

Момент на затягане

на болта на ножа 10-15 Nm

Височина на косене 30-70 мм

Височина на косене

(само за

Декларирана стойност на вибрациите съгласно EN 12096:

Измерена стойност

a_hw 0,82 M/cek ^2

Коефициент на

неопределеност

K_hw 0,41 M/cek ^2

Измерване съгласно EN 20643

Д/Ш/В 122/42/107 см

Тегло 14 кг

Тегло (само за

Декларирана стойност на вибрациите съгласно EN 12096:

Измерена стойност

a_hw 0,55 м/сек ^2

ME 339.0 C:

Коефициент на

неопределеност

K_hw 0,28 м/сек²

Измерване съгласно EN 20643

Д/Ш/В 128/42/107 см

Тегло 14 кг

19. Откриване на повреди

В случай на нужда се обърнете към специализиран търговец. VIKING препоръчва своите специализирани търговци.

Неизправност:

Двигателят не пали

Възможна причина:

– Няма мрежово напрежение
– Неизправен захранващ кабел/щепсел съответно щепселно съединение или прекъсвач
– Бутонът за стартиране не е натиснат
– Двигателят е претоварен поради косене на прекалено висока или влажна трева
– Защитата на двигателя е активирана
– Корпусът на косачката е запушен
– Предпазителят в щепсела е неизправен (версия за Великобритания)

Отстраняване:

– Проверете защитното устройство (⇔ 11.1)

– Проверете кабела/щепсела/прекъсвача и ако е необходимо ги подменете (⇒ 11.1)

– Натиснете бутона за стартиране (⇒ 11.3)

– Не стартирайте двигателя във висока трева, коригирайте височината на косене (⇒ 8.4)
– Оставете уреда да изстине (⇒ 9.5)
– Почистете корпуса на косачката (⇒ 12.2)
- Сменете предпазителя в щепсела (✗)

Неизправност:

Често задействащи се предпазители

Възможна причина:

– Неподходящ захранващ кабел
– Претоварване на мрежата
– Уредът е претоварен поради косене на прекалено висока или влажна трева

Отстраняване:

• Използвайте подходящ захранващ кабел (⇒ 11.1)
  – Свържете уреда към друга токова верига
• Съобразете височината и скоростта на косене с условията на косене (⇒ 8.4)

Неизправност:

Силни вибрации по време на работа

Възможна причина:

– Болтът на ножа е хлабав
– Ножът не е балансиран

Отстраняване:

– Затегнете болта на ножа (⇒ 12.6)
– Заточете (балансирайте) или подменете ножа (⇒ 12.7)

Неизправност:

Некачествено косене, тревата пожълтява

Възможна причина:

– Ножът за косене е тъп или износен

- Скоростта на водене на уреда е много голяма за избраната височина на косене

Отстраняване:

• Заточете ножа за косене или го подменете (⇒ 12.7)
  – Намалете скоростта на водене на уреда и/или изберете правилната височина на косене (⇒ 8.4)

Неизправност:

Затруднено стартиране или отслабване мощността на двигателя

Възможна причина:

– Косене на прекалено висока или влажна трева
– Корпусът на косачката е запушен

Отстраняване:

– Съобразете височината и скоростта на косене с условията за косене (⇒ 8.4)
– Почистете корпуса на косачката (преди почистване извадете щепсела от контакта) (⇒ 12.2)

Неизправност:

Каналът за изхвърляне е запушен

Възможна причина:

– Ножът е износен
– Косене на прекалено висока или влажна трева

Отстраняване:

– Подменете ножа за косене (⇒ 12.7)

– Съобразете височината и скоростта на косене с условията за косене (⇒ 8.4)

20. Сервизен план

20.1 Потвърждение за предаване

Модел:

Сериен номер:

дата:

20.2 Потвърждение за извършена сервисна поддръжка

Дайте тази инструкция за експлоатация на Вашия специализиран търговец на VIKING при извършване на дейности по поддръжката.

Той ще потвърди изпълнението на сервизните дейности в полетата на формуляра.

Сервизната поддръжка е извършена на

Дата на следваща сервисна поддръжка

Шановний покупець!
