BEDIENUNGSANLEITUNG DML812 MAKITA

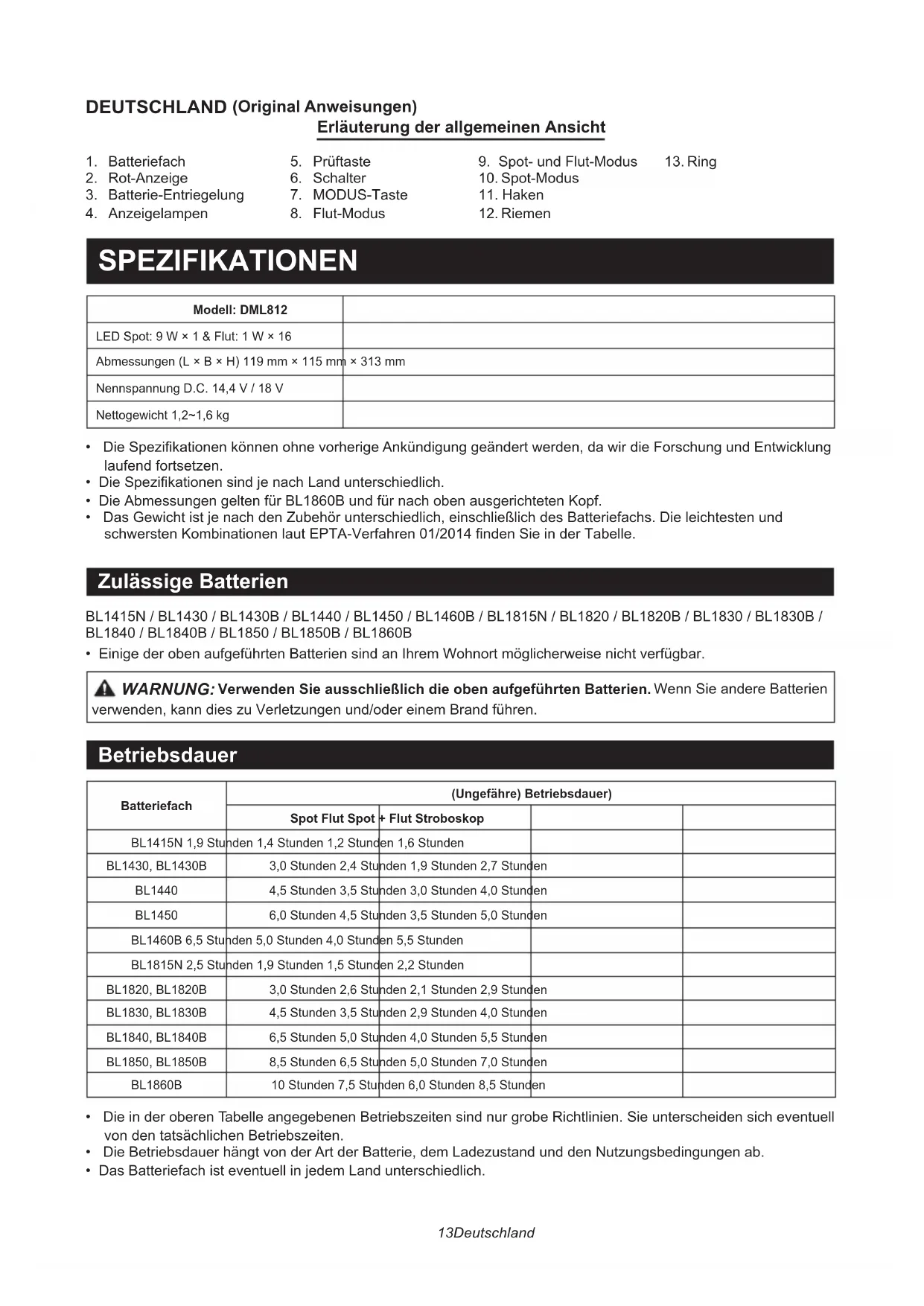

DEUTSCHLAND (Original Anweisungen)

Erläuterung der allgemeinen Ansicht

1. Batteriefach

2. Prüftaste

3. Spot- und Flut-Modus

4. Ring

5. Rot-Anzeige

6. Schalter

7. Spot-Modus

8. Batterie-Entriebelung

9. MODUS-Taste

10. Haken

11. Anzeigelampen

12. Flut-Modus

13. Riemen

SPEZIFIKATIONEN

Modell: DML812
LED Spot: 9 W × 1 & Flut: 1 W × 16
Abmessungen (L × B × H) 119 mm × 115 mm × 313 mm
Nennspannung D.C. 14,4 V / 18 V
Nettogewicht 1,2~1,6 kg

Die Spezifikationen konnen ohne vorherige Ankündigung geändert werden, da wir die Forschung und Entwicklung laufend fortsetzen.
Die Spezifikationen sind je nach Land unterschiedlich.
- Die Abmessungen gelten für BL1860B und für nach oben ausgerichteten Kopf.
Das Gewicht ist je nach den Zubehör entsprechlich, einschließlich des Batteriefachs. Die leichtesten und schwersten Kombinationen laut EPTA-Verfahren 01/2014 finden Sie in der Tabelle.

Zulässige Batterien

BL1415N / BL1430 / BL1430B / BL1440 / BL1450 / BL1460B / BL1815N / BL1820 / BL1820B / BL1830 / BL1830B / BL1840 / BL1840B / BL1850 / BL1850B / BL1860B
- Einige der oben aufgeführten Batterien sind an Ihr Wohnort möglicherweise nicht verfügbar.

WARNING: Verwenden Sie ausschließlich die oben aufgeführten Batterien. Wenn Sie andere Batterien

verwenden, kann dies zu Verletzungen und/oder einem Brand führen.

Betriebsdauer

Batteriefach	(Ungefähre) Betriebsdauer)
	Spot Flut Spot + Flut Stroboskop
BL1415N 1,9 Stunden 1,4 Stunden 1,2 Stunden 1,6 Stunden
BL1430, BL1430B	3,0 Stunden 2,4 Stunden 1,9 Stunden 2,7 Stunden
BL1440	4,5 Stunden 3,5 Stunden 3,0 Stunden 4,0 Stunden
BL1450	6,0 Stunden 4,5 Stunden 3,5 Stunden 5,0 Stunden
BL1460B 6,5 Stunden 5,0 Stunden 4,0 Stunden 5,5 Stunden
BL1815N 2,5 Stunden 1,9 Stunden 1,5 Stunden 2,2 Stunden
BL1820, BL1820B	3,0 Stunden 2,6 Stunden 2,1 Stunden 2,9 Stunden
BL1830, BL1830B	4,5 Stunden 3,5 Stunden 2,9 Stunden 4,0 Stunden
BL1840, BL1840B	6,5 Stunden 5,0 Stunden 4,0 Stunden 5,5 Stunden
BL1850, BL1850B	8,5 Stunden 6,5 Stunden 5,0 Stunden 7,0 Stunden
BL1860B	10 Stunden 7,5 Stunden 6,0 Stunden 8,5 Stunden

Die in der oberen Tabelle angegebenen Betriebszeiten sind nur große Richtlinien. Sie untersenden sich eventuell von den tatsächlichen Betriebszeiten.
Die Betriebsdauer hangt von der Art der Batterie, dem Ladezustand und den Nutzungsbedingungen ab.
- Das Batteriefach ist eventuell in jedem Land unterschiedlich.

Zeichen

Im Folgenden finden Sie die Zeichen, die für diesen Ge-rät verwendent werden. Stellen Sie safer, dass Sie die Bedeutung der Zeichen kennen, bevor Sie das Produkt verwenden.

• Lesen Sie die Betriebsanleitung
• Nur für den Betrieb im Inneren
  Nur für EU-Länder

Aufgrund des Vorhandenseins gefährlicher Komponenten in der Ausrüstung konnen Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien sich negativ auf die Umwelt und die menschliche Gesundheit auswirken.

Entsorgen Sie Elektro- und Elektronikgeräte oder Batterien nicht mit dem Hausmüll! In Übereinstimmung mit der Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien, verbrauchte Akkumulatoren und Batterien sowie ihrer Anpassung an nationales Recht sollen Elektro-Altgeräte, Batterien und Akkumulatoren gemäß den Umweltschutzbestimmungen getrennt gelagert und zu einer getrennten Sammelstelle für Siedlungsabfälle geleiefert werden.

Dies wird durch das am Gerät angebrachte Symbol der durchgestrichen Abfalltonne auf Rädern angezeigt.

• Optische Strahlung (UV und IR) Abstrahlungen auf Augen und Haut vermeiden.
• Nicht direkt in die eingeschaltete Lampe blichen.
• Verwenden Sie eine angemessene Blende oder Augenschutz.
  Gehen Sie besonderss vorsichtig vor!

SICHERHEITSWARNUNGEN

WICHTIGESICHERHEITSANWEISUNGEN

WARNING: Wenn Sie Elektrogeräte nutzen, sollenn Sie stets die Sicherheitsvorkehrungen einhalten, um das Risiko eines Brandes, eines elektrischen Schlags und von Verletzungen zu vermeiden, einschließlich des Folgenden:

ALLE ANWEISUNGEN DURCHLESEN.

1. Sehen Sie nicht direkt ins Licht undrichten Sie das Licht nicht direkt auf Augen. Dies konnte zu Verletzungen an den Augen führen.
2. Decken Sie das brennende Werkzeug nicht mit einem Tuch oder Karton oder dergleichen ab. Abdecken oder Verdecken kann zu einem Brand führen.
3. Das Werkzeug ist nicht wasserdicht. Verwenden Sie es nicht an einem feuchten oder nassen Ort. Setzen Sie es keinem Regen oder Schnee aus. Nicht in Wasser waschen.
4. Berühren Sie nicht die Innenseite des Kopfes der Taschenlampe mit Pinzetten oder metallischem Werkzeug.
5. Lassen Sie das Werkzeug nicht fallen und schlagen Sie nicht daraufuf.

6. Schalten Sie das Werkzeug immer ab und entfern den Sie das Batteriefach aus dem Werkzeug, wenn Sie es nicht verwenden.
   7.utzung und Pflege der Batterie.

7. Vermeiden Sie ungewolte Inbetriebnahme. Achten Sie darauf, dass der Schalter in der Aus-Position liegt, bevor Sie die Batterie anschlieben, das Gerät aufheben oder/TRagen. Wenn Sie das Gerät mit dem Finger am Schalter/TRagen oder gleichzeitig einschalten, kann dies zu Unfallen führen.

8. Trennen Sie die Batterie vom Gerät, bevor Sie Einstellungen vornehmen, Zubehör auswechseln oder das Gerät lagern. Solche Vorsichtsmaßnahmen senken das Risiko, dass das Gerät verstellt in Betrieb besteht.

9. Laden Sie das Gerät nur mit dem vom Hersteller zugelassenen Ladegerät auf. Ein Ladegerät, dass für einen Batterietyp geeignet ist, kann bei anderen Batterietypen zu einer Brandgebung führen.
10. Verwenden Sie das Gerät nur mit ausdrücklich zugelassenen Batterien. Wenn Sie andere Batterien verwenden, kann dies zu Verletzungen oder einem Brand führen.

11. Wenn Sie die Batterie nicht verwenden, halten Sie sie von sonstigen Metallgegenständen wie Heftklammern, Munzen, Schlüsseln, Nagel, Schrauben oder sonstigen kleinen Metallgegenständen fern, die einen Kurzschluss auslösen können. Ein Kurzschluss der Pole kann zu Verbrennungen oder einem Brand führen.

12. Wenn Sie die Batterien missbrauchlich verwenden, kann Flüssigkeit aus der Batterie austreten; vermeiden Sie direkten Kontakt mit der Flüssigkeit. Falls es noch versehentlich zu einem Kontakt kommt, waschen Sie ihre Hande mit Wasser. Falls Sie Flüssigkeit in die Augen besteht,uchen Sie medizinische Hilfe auf. Flüssigkeiten, die aus der Batterie austreten, können Reizungen oder Verbrennungen verursichen.

13. Verwenden Sie keine Batterien oder Geräte, die beschädigt oder modifiziert wurden. Beschädigte oder modifierte Batterien können zu unvorhersehbarem Verhalten führen, was wiederum zu einem Brand oder zu einer Explosion führen kann oder ein Verletzungsrisiko darstellt.
14. Setzen Sie eine Batterie keinem offenem Feuer oder sehr hohen Temperaturen aus. Wenn Sie das Gerät Feuer oder einer Temperatur über 130^ (265^) aussetzen, kann dies zu einer Explosion führen.
15. Halten Sie sich an alle Hinweise zum Aufladen und laden Sie den Akku oder das Gerät nicht außerhalb des in der Anleitung angegebenen Temperaturbereichs. Unsachgemäßes Aufladen oder Aufladen bei Temperaturen außerhalb der festgelegten Grenzwerte kann dazu führen, dass die Batterie beschädigt wird, oder das Brandrisiko steigt.
16. Lassen Sie Wartungsarbeiten nur von qualifizierten Arbeitern mit passenden Ersatzteilen durchfuhren. Dadurch wird die Sicherheit des Produkts gewährleistet.
17. Modifizieren Sie das Gerät oder die Batterien nicht und versuchen Sie nicht, diese zu reparieren, außer entsprechend den Nutzungs- und Pflegeanweisungen.
18. Entsorgen Sie die Batterie(n) nicht, indem Sie sie verbrennen. Die Zellen konnten explodieren. Überprüfen Sie die ortlichen Richtlinien auf mögliche Sondervorschriften der Entsorgung.
19. Offnen und beschädigen Sie die Batterien nicht. Freigesetzte Elektrolyte sind atzend und konnen Verletzungen an Augen und Haut hervorrhufen. Sie konnen beim Verschlucken giftig sein.
20. Laden Sie die Batterie nicht im Regen oder an nassen Orten auf.

21. Arbeitsen Sie nicht mit nassen Handen mit dem Ladegerät, auch nicht mit dem Ladekabel oder den Ladeklemen.
    Laden Sie den Akku nicht im Freien auf.

22. Die in dieser Leuchte enthaltene Lichtquelle davon vom Hersteller oder seinem Servicemitarbeiter oder einer ähnlich qualifizierten Person ausgetauscht werden.

Wichtige Sicherheitsanweisungen für Batterien

1. Bevor Sie Batterien verwenden,lesen Sie alle Anweisungen und Sicherheitsmarkierungen auf (1) dem Ladegerät, (2) der Batterie und (3) dem Produkt durch, in welches die Batterie eingesetzt wird.
2. Nehmen Sie die Batterie nicht auseinander.
3. Falls die Betriebsdauer sich wesentlich verkurzt, stellen Sie unverzüglich den Betrieb ein. Es besteht die Gefahr von Überhitzung, möglichen Verbrennungen und es kann)sogar zu einer Explosion kommt.
4. Sollten Elektrolyte in ihre Augen geraten, spielten Sie diese mit sauberem Wasser aus unduchen Sie unverzüglich medizinische Hilfe auf. Es besteht die Gefahr, das Augenlicht zu verlieven.
5. Schlieben Sie die Batterien nicht kurz:

(1) Berühren Sie die Klemmen nicht mit leitfähigem Material.
(2) Bewahren Sie die Batterien nicht in einem Behälter mit Metallobjekten wie Nageln, Munzen usw. auf.
(3) Setzen Sie die Batterien keinem Wasser oder Regen aus. Ein Kurzschluss an der Batterie kann zu einem starken Stromfluss und damit Überhitzung, möglichen Verbrennungen und)sagar zu einem Ausfall führen.

1. Lagern Sie das Werkzeug und die Batterien nicht an Orten mit Temperaturen über 50^ (122 F).
2. Verbrennen Sie die Batterie nicht, selbst dann nicht, wenn sie schwer beschädigt oder vollkommen verschlüssen ist. Die Batterie kann explodieren.
3. Achten Sie darauf, die Batterie nicht fallenzulassen oder sie Stößen auszusetzen.
4. Verwenden Sie keine beschädigte Batterie.
5. Lithium-lonen-Batterien unterliegen den gesetzlichen Vorschriften für Gebährliche Güter. Bei komm erziellem Transport, beispielsweise durch Dritte oder Spediteure müssen besondere Anforderungen an die Verpackung und die Kennzeichnung beacht werden. Bei der Vorbereitung der Versandwaren müssen Sie einen Fachmann für Gefahrengüter zu Rateziehen.itte beachten Sie auch die möglicherweise genauren nationalen Vorschriften. Kleben Sie offene Kontakte ab und verpacken Sie die Batterie so, dass sie sich in der Verpackung nicht frei bewegen kann.

6. Wenn Sie die Batterie entsorgen, müssen Sie sie aus dem Werkzeugnehmen und an einem sicheren Ort entsorgen. Halten Sie sich an die örtlichen Vorschriften zur Entsorgung von Batterien.

7. Verwenden Sie die Batterien nur mit den von Makita angegebenen Produkten. Wenn Sie die Batterien in ungeeigneten Produkten verwenden, kann dies zu einem Brand, starker Hitze, einer Explosion oder dem Auslaufen von Elektrolyten führen.

8. Falls das Werkzeug längere Zeit nicht verwendet wird, muss die Batterie aus dem Werkzeug entfernt werden.

BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.

VORSICHT: Verwenden Sie ausschließlich originale Makita-Batterien. Wenn Sie keine originaLEN Makita-Batterien verwenden, oder Batterien, die modifiziert wurden, besteht die Gefahr, dass die Batterie platzt, was zu einem Brand, Verletzungen oder Schaden führen kann. Außer dem verfällt die Makita-Garantie fur das Makita-Werkzeug und das Ladegerat.

Tipps für eine maximale Lebensdauer der Batterie

1. Laden Sie die Batterie auf, bevor sie vollständig entladen ist. Sollten Sie merken, dass die Leistung nachlasst, halten Sie das Werkzeug an und laden Sie die Batterien auf.
2. Laden Sie keine vollständig geladene Batterie auf. Ein Überladen verkurzt die Lebensdauer der Batterie.
3. Laden Sie die Batterie bei Zimmertemperatur zwischen 10-40 °C (50-104 °F) auf. Bevor Sie eine neue Batterie aufladen, sollen den Sie sie abkühlen halten.
4. Laden Sie die Batterie auf, bevor Sie sie langere Zeit nicht verwenden (länger als sechs Monate).

FUNKTIONSBESCHREIBUNG

VORSICHT: Achten Sie stets darauf, dass das Werkzeug abgeschaltet ist und das Batteriefach entfernt wurde, bevor Sie die Funktionen des Werkzeugs einstellen oder überprüfen.

Installation oder Entfernung des Batterifachs (Fig. 1)

VORSICHT: Schalten Sie das Werkzeug stets aus, bevor Sie das Batteriefach entfernen.
VORSICHT: Halten Sie das Werkzeug und das Batteriefach gut fest, wenn Sie es installieren oder entfernen. Wenn Sie dies nicht tun, kann es Ohnen aus den Händen rutschen und zu Schäden am Werkzeug oder dem Batteriefach sowie zu Verletzungen führen.

Um die Batterie zu entfernen, ziehen Sie sie aus dem Gerät hereaus, und drücken Sie gleichzeitig die Taste auf der Vorderseite des Einsatzes.

Um das Batteriefach einzusetzen, mussen Sie den hervorstehenden Teil des Batteriefachs in die Aussparung des Gehäuses einrasten halten. Legen Sie die Batterie vollständig ein, bis Sie ein kleines Klichen horen können. Wenn Sie die rote Anzeige auf der Oberseite der Taste sehen, ist die Batterie richtig eingerastet.

VORSICHT: Stecken Sie die Batterie stets soweit ein, bis die rote Anzeige nicht mehr zu setzen ist. Falls nicht, kann sie versehentlich aus dem Werkzeug hersausfallen, was zu Verletzungen bei Ohnen oder ihren Mitmenschen führen kann.

VORSICHT: Drucken Sie die Batterie nicht gewaltsam in Position. Falls die Batterie nicht leicht einzusetzen ist, machen Sie etwas falsch.

Zeigt die übrige Leistung der Batterie an (Fig. 2)

Nur für Batteriefischer mit Anzeige

Drücken Sie die Prüftaste an der Batterie, um die restliche Batteriekapazität anzuzeigen. Die Anzeigelampe leuchtet eine Sekunden lang auf.

Anzeigelampen			Übrige Kapazität
Leuch- tend	Aus	Blin- kend
	75 bis 100%
	50% bis 75%
	25% bis 50%
	0% bis 25%
	0% bis 25%		Batterie aufladen.
	↑!		Die Batterie hat eventu- ell eine Fehlfunktion

HINWEIS: Je nach den Nutzungsbedingungen und der Umgebungstemperatur, kann die Anzeige sich etwas von der tatsächlichen Kapazität unterschieden.

Die Lampe leuchtet auf (Fig. 3)

VORSICHT: Sehen Sie nicht direkt in das

Licht oder die Lichtquelle.

Drücken Sie auf die Einschalttaste, damit die Lampe leuchtet. Um die Lampe abzuschalten, drücken Sie erneut auf die Einschalttaste.

HINWEIS: Das Gerät schaltet im selbst Modus wieder ein, der zuletzt eingestellt war.

Modusauswahl

Wenn die Lampe brennt, drucken Sie auf die Taste MODUS, um durch die Einstellungen Spot, Flut und Spot + Flut zu schalten.

Schalten Sie die Stroboskop-Beleuchtung ein (Fig. 4)

Drücken und halten Sie die Taste MODUS, bis das Gerät in den Stroboskop-Modus schaltet. Um den Stroboskop- Modus abzuschalten, drücken Sie einfach auf die Taste MODUS.

Batterieschutz

Dieses Werkzeug ist mit einem Schutzsystem ausgestattet, durch das die Ausgangsspannung automatisch abgeschaltet wird, um die Lebensdauer zu verlangern. Die Lampte erlischt während des Betriebs, wenn die Batteriekapazität sich dem Ende zuneigt. Diese Funktion wird durch das Schutzsystem ausgelost und ist kein Fehler. Entfernen Sie das Batteriefach aus dem Werkzeug und tauschen Sie es aus.

Kopfwinkel (Fig. 5)

VORSICHT: Wenn Sie den Kopfwinkel

ändern, achten Sie darauf, dass Sie sich nicht die Finger zwischen Kopf und Gehäuse des Werkzeugs einkommen.

Der Kopfinkel kann in 4 entsprechliche Stufen eingestellt werden.

Haken (Fig. 6)

VORSICHT: Achten Sie beim Anheben des

Hakens darauf, dass Sie sich nicht die Finger zwischen Haken und Gerätegehäuse einklommen.

Schulterriemen (Fig. 7)

Der Schulterriemen kann mit Klemmen an beiden Enden montiert werden.

WARTUNG

VORSICHT: Achten Sie stets darauf, dass Werkzeug ausgeschaltet ist und das Batteriein entfern wurde, bevor Sie Inspektions- oderrtungsarbeiten durchfuhren.

HINWEIS: Verwenden Sie niemals Benzin, Leichtbenzin, Verdünner, Alkohol oder ähnliches. Dies kann zu Verfährungen, Verformungen oder Rissen führen.

Um die Produkt-SICHERHEIT und ZUVERLÄSSIGKEIT beizubehalten, * dürfen sonstige Wartungs- und Einstellungserbeiten nur von einem vom Makita zugelassenen oder von einem Werks-Kundendienst durchgeführt werden, der ausschließlich Ersatzteile von Makita verwendet.

ZUBEHÖR

VORSICHT: Dieses Zubehör und die Zusatz

teile werden für die Verwendung in ihrem Makita-Werkzeug empfohlen, das in dieser Handbuch beschreiben ist. Wenn Sie anderes Zubehör oder Zubehörteile verwenden, besteht Verletzungsrisiko. Verwenden Sie Zubehör oder Zubehörteile nur für den angegebenen Zweck.

Falls Sie weitere Angaben über das Zubehör benötigen, wenden Sie sich an Ihr ortliches Makita-Service-Center.

• Originalbatterie und Ladegerät von Makita

HINWEIS: Einige Gegenstände auf dieser Listes sind möglicherweise als Standard-Zubehör in thisem Werkzeugsatz enthalten. Dies kann je nach Land unterschied sein.
