HƯỚNG DẪN NGƯỜI DÙNG WRT32XB LINKSYS

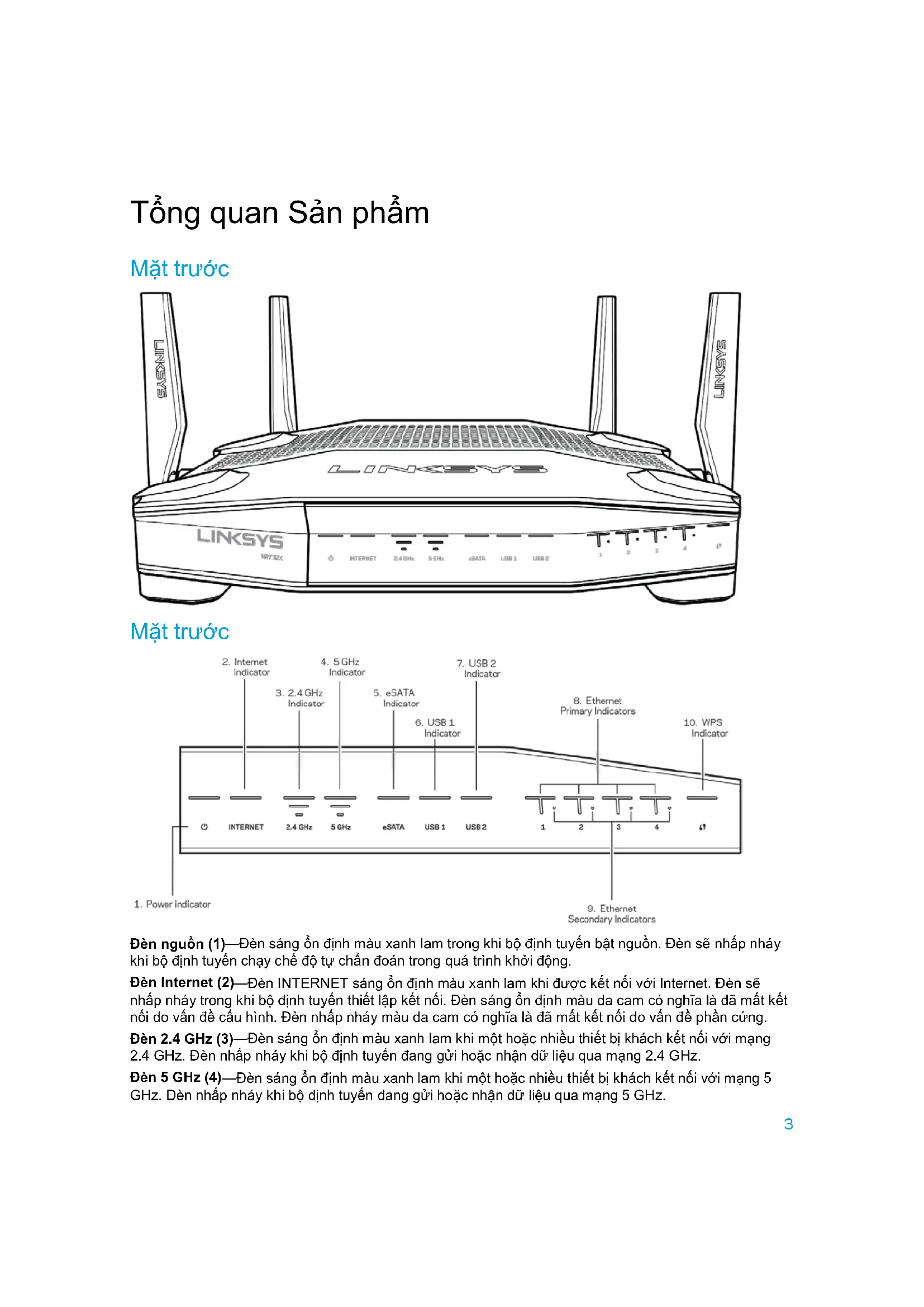

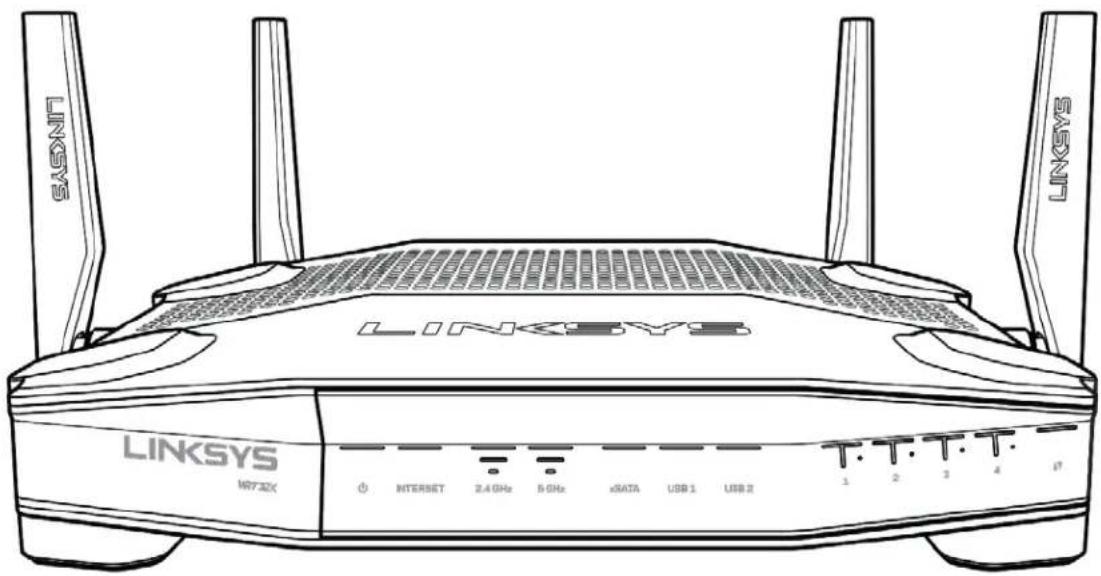

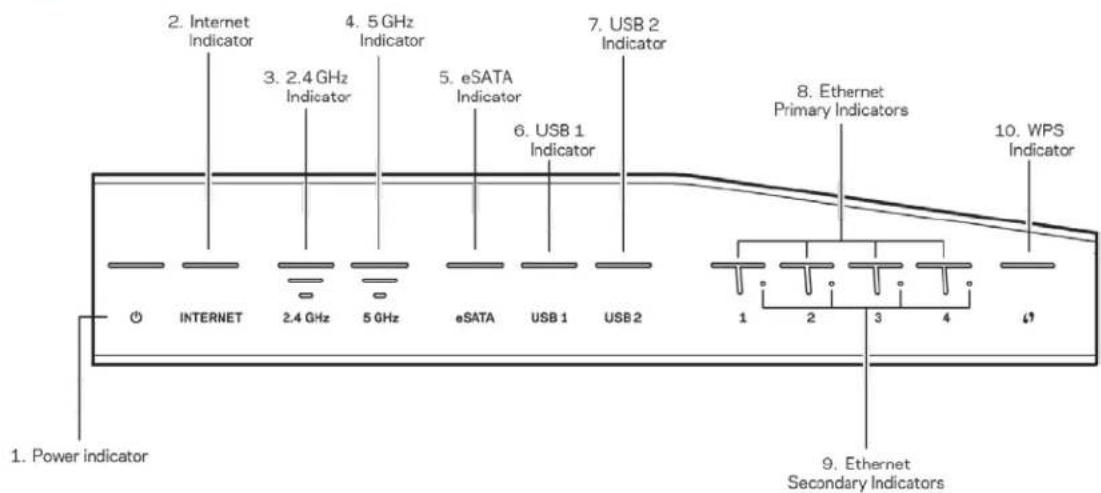

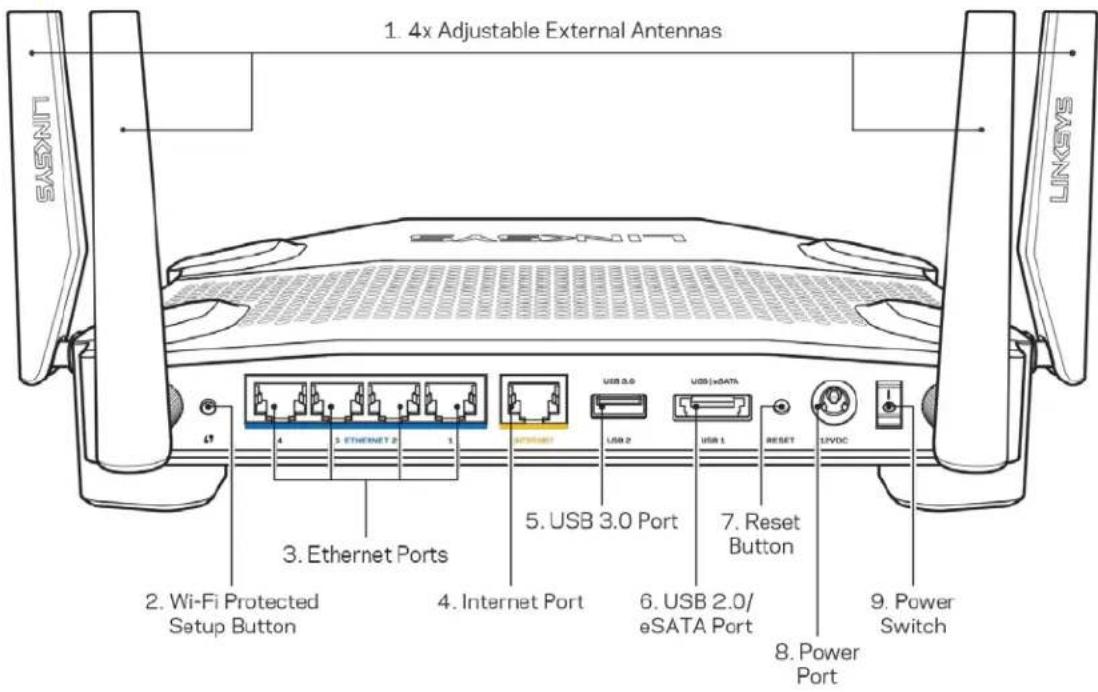

i trường ...........................................................................................................................203 Tổng quan Sản phẩm Mặt trước Mặt trước Đèn nguồn (1) —Đèn sáng ổn định màu xanh lam trong khi bộ định tuyến bật nguồn. Đèn sẽ nhấp nháy khi bộ định tuyến chạy chế độ tự chẩn đoán trong quá trình khởi động. Đèn Internet (2) —Đèn INTERNET sáng ổn định màu xanh lam khi được kết nối với Internet. Đèn sẽ nhấp nháy trong khi bộ định tuyến thiết lập kết nối. Đèn sáng ổn định màu da cam có nghĩa là đã mất kết nối do vấn đề cấu hình. Đèn nhấp nháy màu da cam có nghĩa là đã mất kết nối do vấn đề phần cứng. Đèn 2.4 GHz (3) —Đèn sáng ổn định màu xanh lam khi một hoặc nhiều thiết bị khách kết nối với mạng

2.4 GHz. Đèn nhấp nháy khi bộ định tuyến đang gửi hoặc nhận dữ liệu qua mạng 2.4 GHz.

Đèn 5 GHz (4) —Đèn sáng ổn định màu xanh lam khi một hoặc nhiều thiết bị khách kết nối với mạng 5 GHz. Đèn nhấp nháy khi bộ định tuyến đang gửi hoặc nhận dữ liệu qua mạng 5 GHz.4 Đèn eSATA (5) —Nếu đèn tắt, thì tức là cổng USB/eSATA đang tắt hoặc đang có thiết bị USB kết nối. Đèn sáng ổn định màu xanh lam khi thiết bị eSATA được kết nối. Đèn nhấp nháy để cho biết có hoạt động qua cổng eSATA. Đèn USB1 (6) —Nếu đèn tắt, thì tức là cổng USB /eSATA đang tắt hoặc đang có thiết bị eSATA kết nối. Đèn sáng ổn định màu xanh lam khi thiết bị USB được kết nối. Đèn nhấp nháy để cho biết có hoạt động qua cổng này. Đèn USB2 (7) —Đèn sáng ổn định màu xanh lam khi thiết bị USB được kết nối. Đèn nhấp nháy để cho biết có hoạt động qua cổng này. ETHERNET 1 đến 4 (Chính) (8) —Các đèn này được đánh số tương ứng với các cổng ở mặt sau của bộ định tuyến. Đèn sáng ổn định màu xanh lam có nghĩa là bộ định tuyến đã kết nối với một thiết bị qua cổng đó. Đèn nhấp nháy để cho biết có hoạt động mạng qua cổng đó. ETHERNET 1 đến 4 (Phụ) (9) —Đèn tắt có nghĩa là bộ định tuyến được kết nối thành công với một thiết bị qua cổng đó ở tốc độ 10/100 Mbps. Đèn sáng ổn định màu xanh lam có nghĩa là bộ định tuyến đã kết nối với một thiết bị ở tốc độ 1000 Mbps. Đèn WPS (10) —Đèn nháy chậm trong tối đa hai phút trong quá trình thiết lập Wi-Fi Protected Setup. Đèn sẽ sáng ổn định màu xanh lam trong năm giây để cho biết kết nối thành công. Đèn nhấp nháy màu da cam nếu quá trình WPS không thành công. Nếu trường hợp này xảy ra, hãy chắc chắn rằng thiết bị khách có hỗ trợ WPS. Đợi đến khi đèn tắt, rồi thử lại. Bộ định tuyến chỉ hỗ trợ một phiên WPS mỗi lần. Mặt sau Ăng-ten có thể điều chỉnh (1) —Bốn ăng-ten ngoài có thể điều chỉnh phải được gắn vào bộ định tuyến trước khi bật nguồn. Vặn đầu nối ăng-ten theo chiều kim đồng hồ vào cổng ăng-ten trên bộ định tuyến. Lưu ý —Để đạt hiệu suất tốt nhất, hãy đặt các ăng ten hai bên cạnh theo chiều dọc như minh họa trên hình.5 Nút Wi-Fi Protected Setup™ (2) —Ấn nút này để đặt cấu hình bảo mật không dây trên các thiết bị mạng có hỗ trợ Wi-Fi Protected Setup. Cổng Ethernet (3) —Kết nối cáp Ethernet với các cổng gigabit màu xanh (10/100/1000) và với các thiết bị nối dây trong mạng của bạn. Lưu ý —Để đạt hiệu suất tốt nhất, hãy dùng cáp CAT5e hoặc loại cáp chất lượng cao hơn trên cổng Ethernet. Cổng Internet (4) —Kết nối cáp Ethernet với cổng gigabit (10/100/1000) màu vàng này và với modem cáp Internet băng rộng/DSL hoặc modem cáp quang. Lưu ý —Để đạt hiệu suất tốt nhất, hãy dùng cáp CAT5e hoặc loại cáp chất lượng cao hơn trên cổng Internet. Cổng USB 3.0 (5) —Kết nối và chia sẻ một ổ đĩa USB trên mạng của bạn hoặc trên Internet. Cổng USB 2.0/eSATA kết hợp (6) —Kết nối và chia sẻ ổ đĩa USB hoặc eSATA trên mạng của bạn hoặc trên Internet. Nút Reset (Đặt lại) (7) —Ấn và giữ trong 10 giây (cho đến khi đèn nguồn bắt đầu nhấp nháy) để đặt lại bộ định tuyến về cài đặt gốc. Cổng nguồn (8) —Kết nối bộ chuyển đổi nguồn điện AC đi kèm. Công tắc nguồn (9)—Ấn sang vị trí | để bật nguồn bộ định tuyến.6 Thiết lập: Cơ bản Để hoàn tất thiết lập, bạn sẽ cần có một máy tính hoặc thiết bị di động.

1. Xác định rõ các thiết bị của bạn và chuẩn bị để thiết lập.

HOẶC Bộ định tuyến Modem

Nếu bạn có modem riêng và bộ định tuyến riêng, hãy ngắt kết nối và loại bỏ bộ định tuyến cũ. Nếu bạn có bộ định tuyến modem , hãy giữ nguyên như vậy.

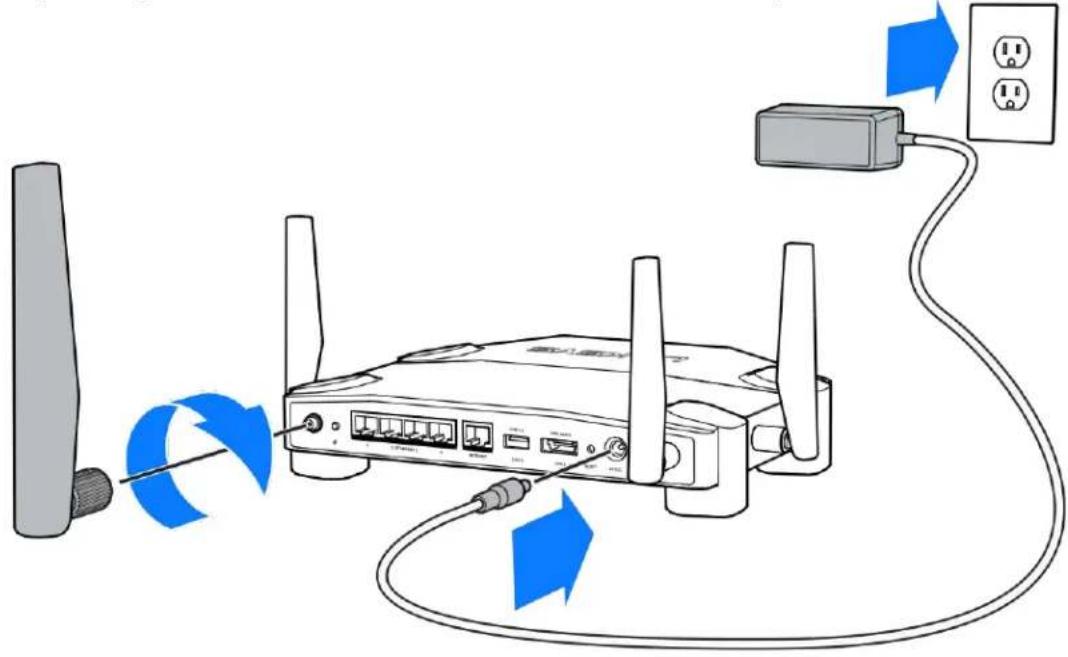

2. Lắp các ăng-ten vào như hình minh họa và cắm điện cho bộ định tuyến.7

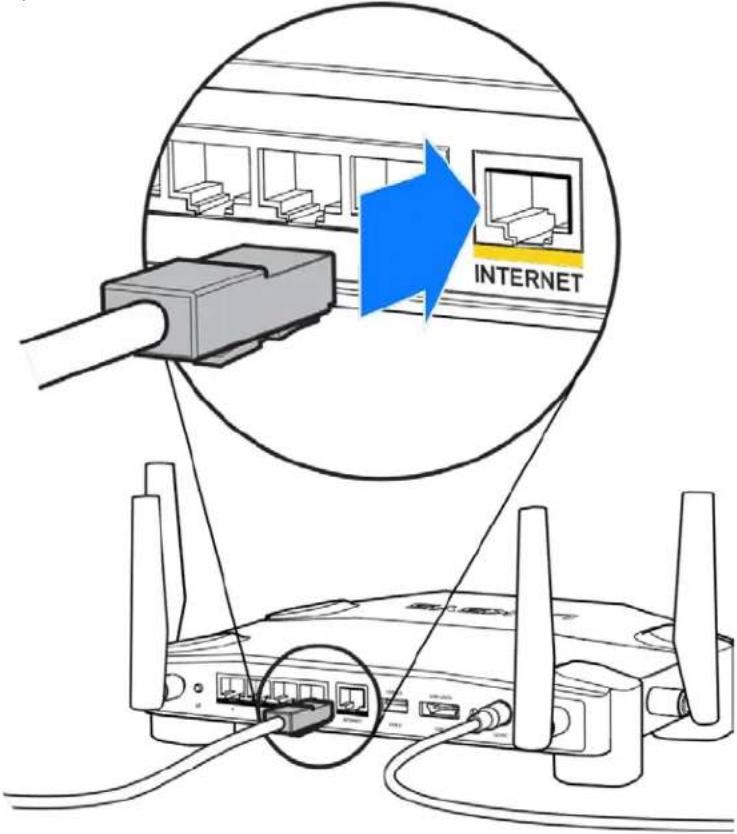

3. Cắm một đầu của cáp Internet đi kèm vào cổng INTERNET màu vàng trên bộ định tuyến mới của

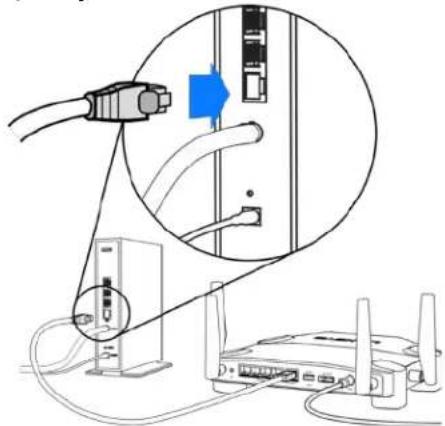

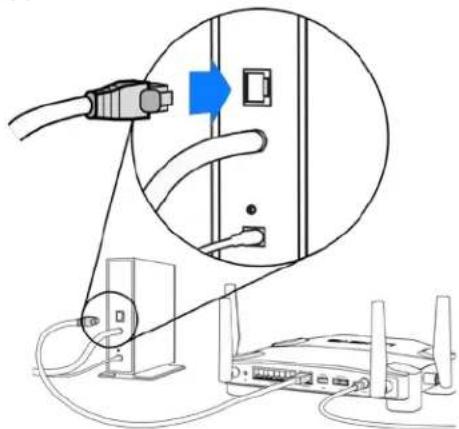

4. Kết nối bộ định tuyến với modem hoặc bộ định tuyến modem của bạn.

Modem Bộ định tuyến Modem Nếu bạn có modem, hãy cắm đầu còn lại vào cổng Ethernet (LAN) trên modem. Nếu bạn có bộ định tuyến modem, hãy cắm nó vào bất kỳ cổng nào còn trống.8 Bạn sẽ cần một máy tính hoặc thiết bị di động cho bước 5 và 6.

5. Kết nối với tên Wi-Fi thiết lập tạm thời trên nhãn dán trong Hướng dẫn Sử dụng Nhanh đi kèm

bộ định tuyến, và nhập vào mật khẩu. (Bạn có thể tự thay đổi các chi tiết này sau).

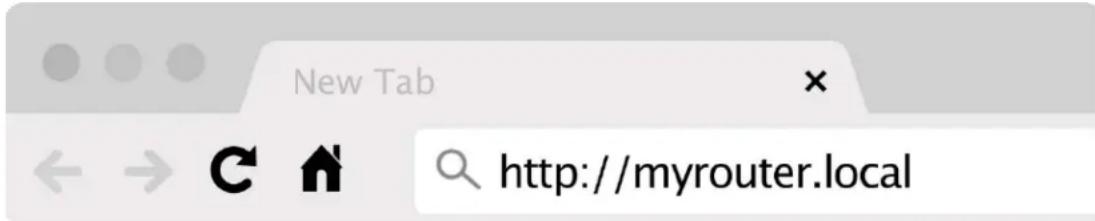

6. Nhập http://myrouter.local vào một trình duyệt web. Làm theo hướng dẫn trên màn hình để

hoàn tất thiết lập bộ định tuyến. Bạn cũng có thể nhập 192.168.1.1 vào trình duyệt để bắt đầu thiết lập. Thiết lập thủ công

1. Hãy kết nối máy tính với bộ định tuyến bằng một dây cáp Ethernet.

2. Truy cập 192.168.1.1 trong trình duyệt.

3. Chọn “bỏ qua thiết lập” ở phía dưới cùng của trang Chào mừng.

4. Bấm vào nút Đồng ý ở phía dưới cùng của màn hình Điều khoản và Điều kiện.9

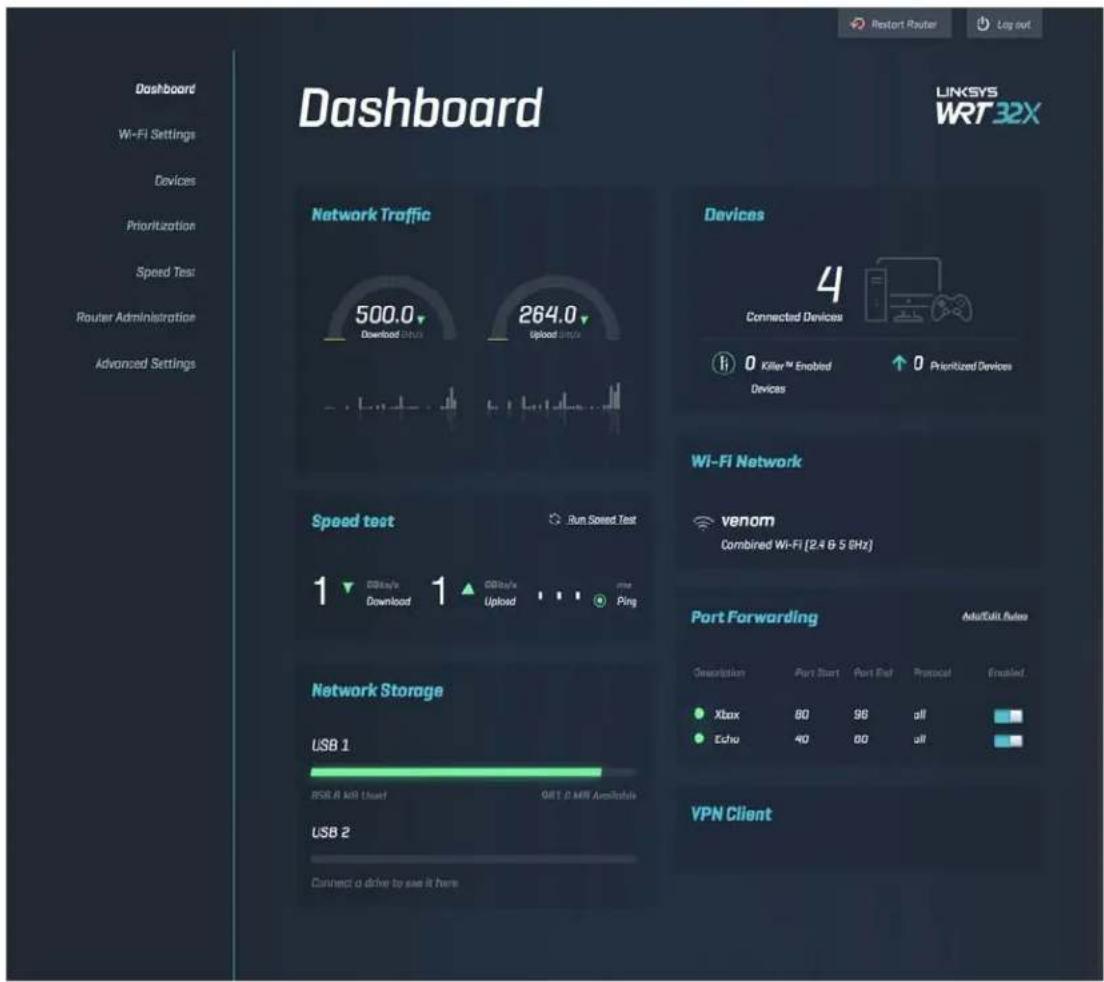

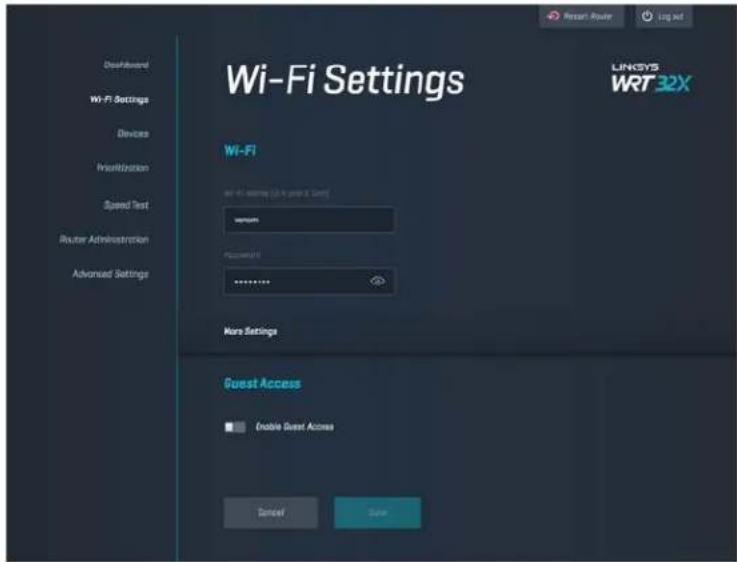

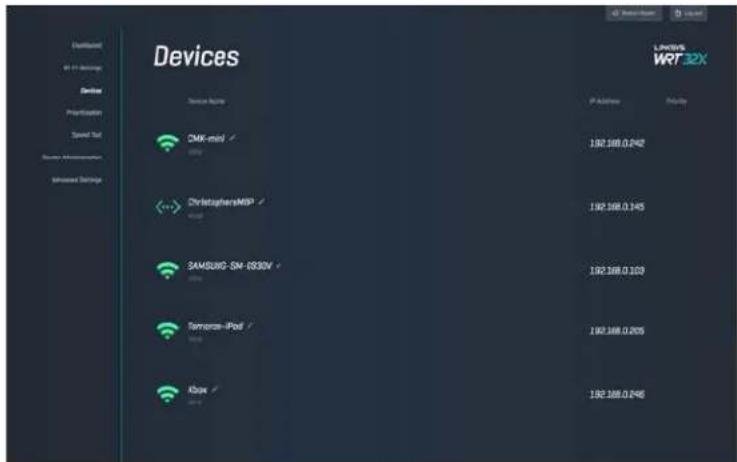

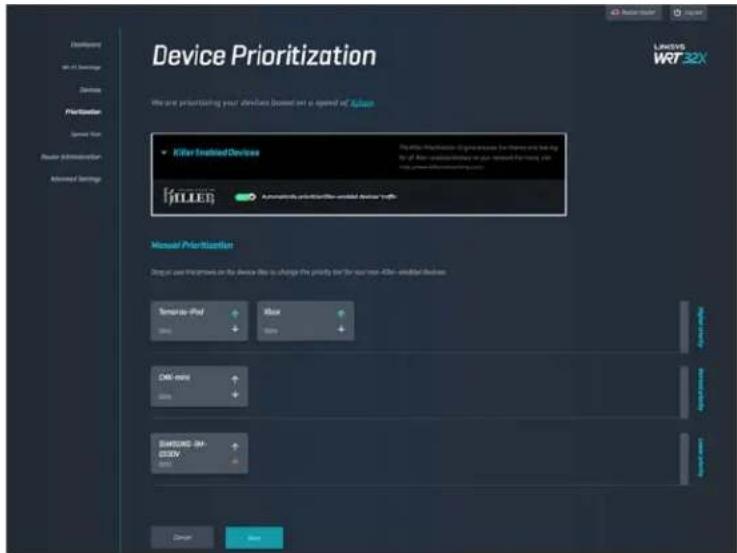

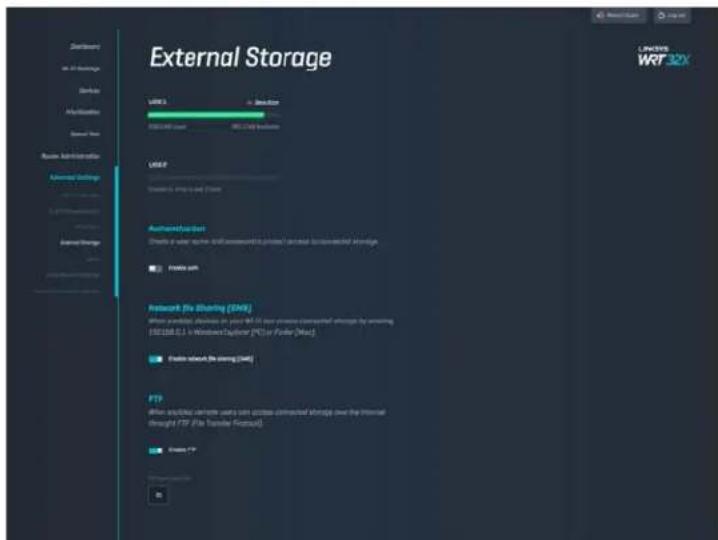

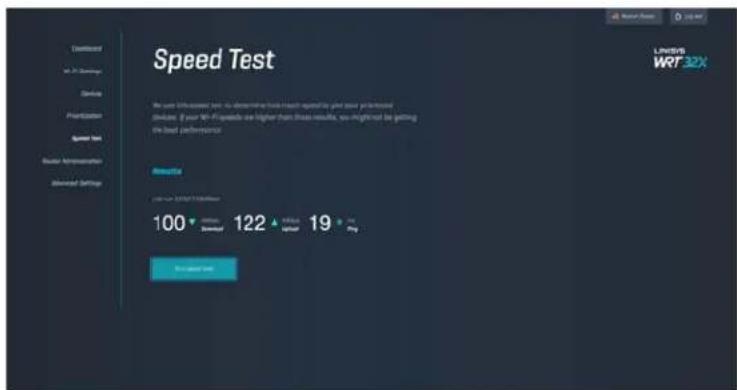

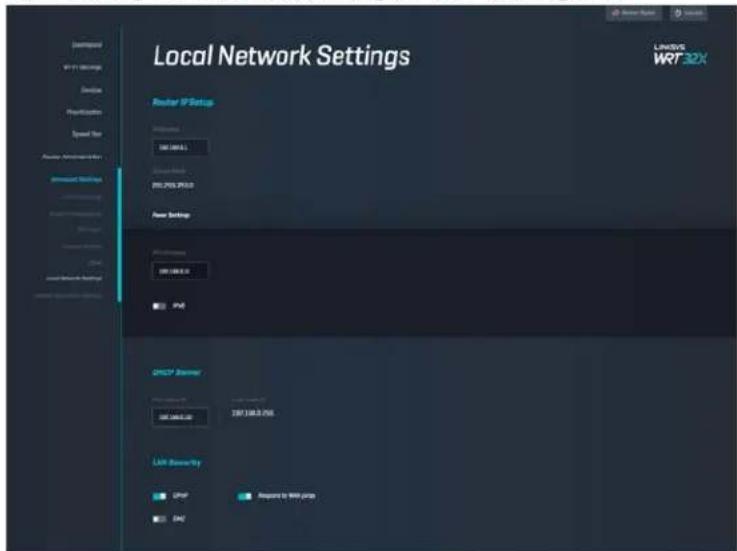

Hãy in trang này, sau đó ghi các cài đặt của tài khoản và bộ định tuyến của bạn vào bảng dưới để tham khảo. Giữ các ghi chú của bạn ở nơi an toàn. Tên Wi-Fi 2.4 GHz Mật khẩu Wi-Fi 2.4 GHz Tên Wi-Fi 5 GHz Mật khẩu Wi-Fi 5 GHz Mật khẩu quản trị Tên Wi-Fi khách Mật khẩu Wi-Fi khách10 Cài đặt WRT32X Bảng điều khiển Bảng điều khiển là trang chủ của bộ định tuyến. Cửa sổ chính của bảng điều khiển hiển thị thông tin hoạt động của bộ định tuyến và Wi-Fi.11 Cài đặt Wi-Fi Xem và quản lý các cài đặt Wi-Fi: tên và mật khẩu, chuẩn bảo mật, chế độ Wi-Fi, kênh và độ rộng kênh. Bạn cũng có thể thiết lập truy nhập khách bằng cách tạo tên và mật khẩu Wi-Fi riêng để chia sẻ cho các vị khách. Chuyển sang vị trí tắt khi không cần bảo vệ mạng khỏi những người dùng trái phép. Thiết bị Xem các thiết bị nối dây và không dây được kết nối với bộ định tuyến và lấy địa chỉ IP của chúng.12 Ưu tiên thiết bị Di chuyển các thiết bị tới mức ưu tiên thích hợp để nhận được hiệu suất tốt nhất cho truyền phát trực tiếp và chơi trò chơi trực tuyến. Tự động ưu tiên các thiết bị hỗ trợ Killer để giảm độ trễ và giật. Mức ưu tiên càng cao, quyền sử dụng dung lượng của kết nối Internet càng lớn. Các thiết bị có mức ưu tiên thấp sẽ chia sẻ phần dung lượng còn lại. Để biết thêm thông tin về Killer, vui lòng truy cập http://www.killernetworking .com. Kiểm tra tốc độ Đo tốc độ tải xuống (từ Internet) và tải lên (lên Internet) của bộ định tuyến. Tốc độ có thể thay đổi tùy thuộc vào nhiều yếu tố, bao gồm cả số lượng thiết bị kết nối với bộ định tuyến, và hoạt động hiện tại của những thiết bị đó. Kiểm tra tốc độ là một cách tốt để biết xem liệu bạn có đang nhận được đúng mức dịch vụ mà nhà cung cấp dịch vụ Internet cam kết hay không.13 Quản trị bộ định tuyến Xem hoặc thay đổi các cài đặt cơ bản của bộ định tuyến, bao gồm mật khẩu quản trị và gợi ý, phương thức cập nhật phần mềm điều khiển, múi giờ và tên bộ định tuyến. Lưu trữ ngoài Kết nối ỗ đĩa USB (không đi kèm) và thiết lập chia sẻ tệp và truy nhập FTP.14 Cài đặt mạng cục bộ Xem và thay đổi các cài đặt mạng cơ bản và nâng cao.15 Xử lý sự cố Tìm thêm trợ giúp từ bộ phận hỗ trợ khách hàng đã giành nhiều giải thưởng của chúng tôi tại địa chỉ linksys.com/support/WRT32X. Thiết lập không thành công Nếu bạn không thành công với thiết lập trên trình duyệt:

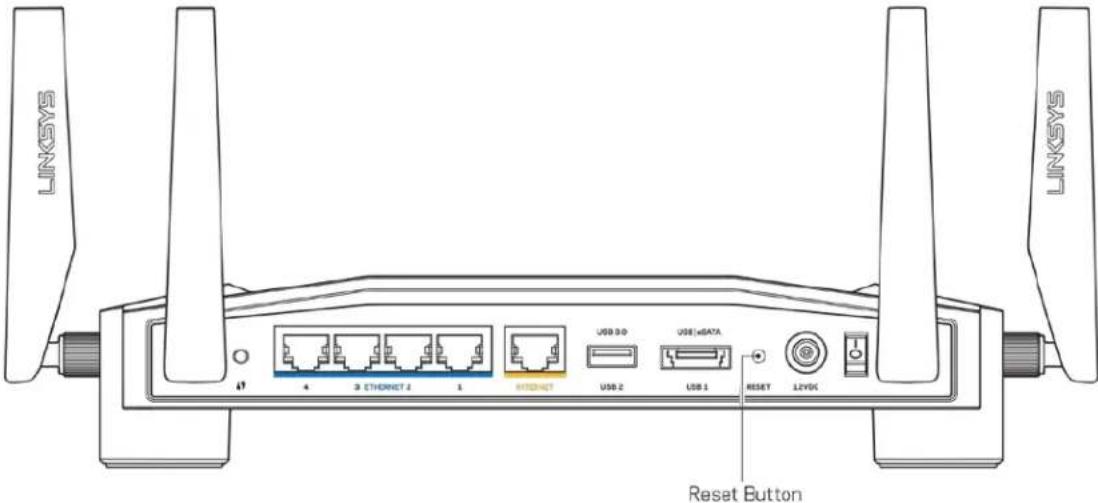

Ấn và giữ nút Reset (Đặt lại) trên bộ định tuyến bằng một cây kẹp giấy hoặc đinh ghim trong 10 giây. Khởi động lại trình hướng dẫn thiết lập.

Tạm thời tắt tường lửa trên máy tính của bạn (xem hướng dẫn của phần mềm bảo mật để được trợ giúp). Cài đặt lại bộ định tuyến.

Nếu bạn có máy tính khác, hãy sử dụng máy tính đó để cài đặt lại bộ định tuyến.16 Thông báo “Cáp Internet của bạn chưa được kết nối”

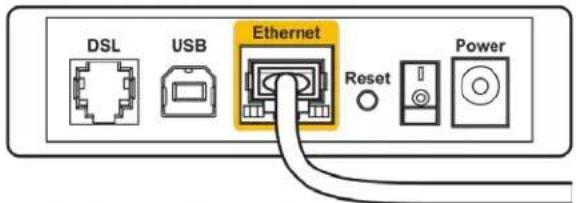

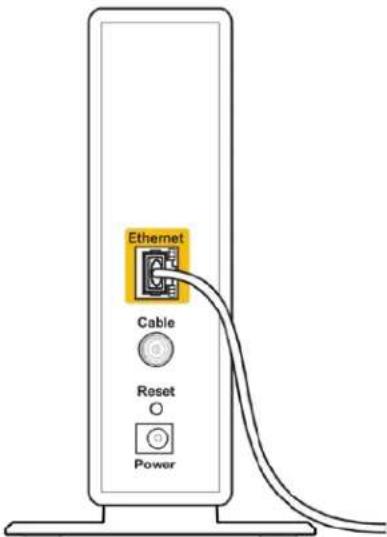

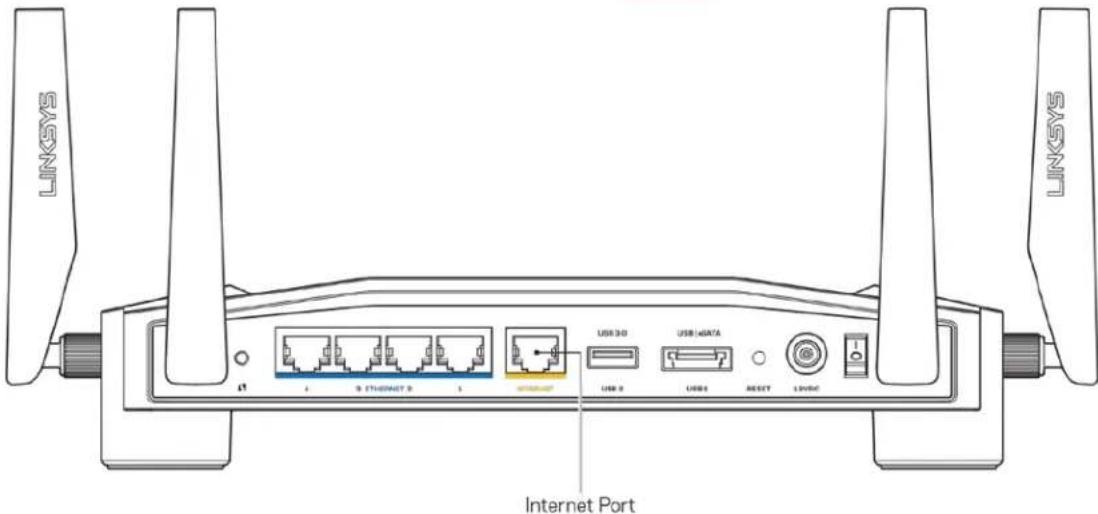

Hãy chắc chắn rằng cáp Ethernet (giống như loại được cung cấp cùng bộ định tuyến) đã kết nối chắc chắn vào cổng INTERNET màu vàng ở mặt sau của bộ định tuyến và vào cổng thích hợp trên modem hoặc bộ định tuyến modem. Xem Bước 4 (trang

) trong hướng dẫn thiết lập.

Hãy chắc chắn rằng modem của bạn đã cắm nguồn và đã bật. Nếu bộ định tuyến có công tắc nguồn, hãy chắc chắn rằng công tắc đã ở vị trí ON hoặc | (trái ngược với O).

Nếu dịch vụ Internet của bạn là dịch vụ cáp, hãy kiểm tra và đảm bảo rằng cổng CABLE (CÁP) của modem cáp đã được kết nối với cáp đồng trục do ISP của bạn cung cấp.17

Nếu dịch vụ Internet của bạn là dịch vụ DSL, hãy đảm bảo rằng đường dây DSL đã được kết nối với của cổng DSL của modem.

Nếu trước đây, máy tính của bạn đã kết nối với modem bằng cáp USB, hãy rút cáp USB ra.

Cài đặt lại bộ định tuyến. Thông báo “Không thể truy nhập bộ định tuyến” Để truy nhập công cụ quản trị bộ định tuyến, bạn phải được kết nối với mạng của bộ định tuyến. Nếu bạn hiện đang có truy nhập Internet không dây, sự cố có thể là do bạn đã vô tình kết nối với một mạng không dây khác. Để khắc phục sự cố trên máy tính chạy Windows*:

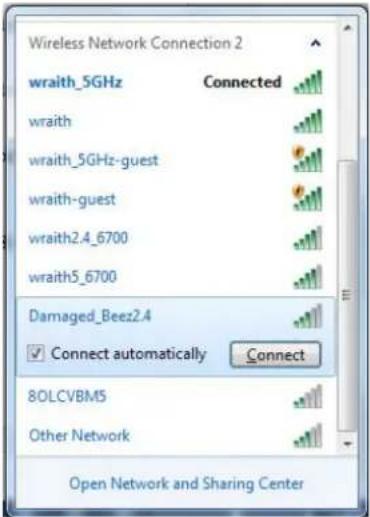

1. Bấm vào biểu tượng không dây trên khay hệ thống để mở danh sách các mạng Wi-Fi khả dụng.

2. Bấm vào tên mạng riêng của bạn. Bấm Connect (Kết nối). Trong ví dụ dưới đây, máy tính đã

được kết nối vào một mạng không dây khác có tên wraith_5GHz. Tên mạng không dây của bộ định tuyến Linksys WRT32X, trong ví dụ này là Damaged_Beez2.4, đã được chọn như minh họa.

3. Nếu bạn được nhắc nhập mã khóa mạng, hãy nhập mật khẩu (Khóa Bảo mật) của bạn vào trường

Network key (Mã khóa mạng) và trường Confirm network key (Xác nhận khóa mạng). Bấm Connect (Kết nối).

4. Khi máy tính của bạn kết nối với mạng, bạn sẽ truy nhập được vào công cụ quản trị của bộ định

tuyến. Nhập http://myrouter.local vào một trình duyệt. *Tùy thuộc vào phiên bản Windows của bạn mà có thể có một số sự khác nhau trong câu chữ hay các biểu tượng ở các bước này.18 Để khắc phục sự cố trên máy tính chạy Mac:

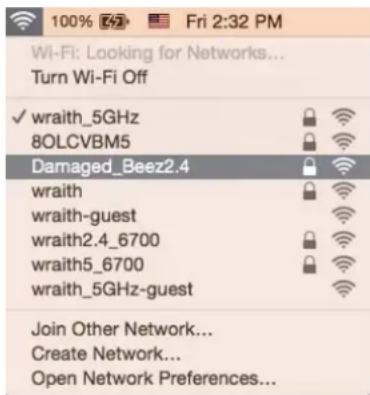

1. Trên thanh menu ngang trên cùng màn hình, hãy bấm vào biểu tượng Wi-Fi. Danh sách các mạng

không dây sẽ xuất hiện. Linksys Smart Wi-Fi đã tự động gán tên cho mạng của bạn.

2. Trong ví dụ dưới đây, máy tính đã được kết nối vào một mạng không dây khác có tên

wraith_5GHz. Tên mạng không dây của bộ định tuyến Linksys WRT32X, trong ví dụ này là Damaged_Beez2.4, đã được chọn như minh họa.

3. Bấm vào tên mạng không dây của bộ định tuyến Linksys WRT32X của bạn (trong ví dụ này là

4. Nhập mật khẩu mạng không dây (Khoá Bảo mật) của bạn vào trường Password (Mật khẩu). Bấm

Sau khi thiết lập Mạng Internet không khả dụng Nếu mạng Internet gặp khó khăn khi giao tiếp với bộ định tuyến của bạn thì vấn đề này có thể sẽ làm xuất hiện thông điệp “Không tìm thấy [địa chỉ Internet]” trong trình duyệt web. Nếu bạn biết rằng địa chỉ Internet đó là chính xác và nếu bạn đã thử một vài địa chỉ Internet hợp lệ mà vẫn nhận kết quả tương tự thì có thể đã xảy ra sự cố với ISP, hoặc modem hay bộ định tuyến modem của bạn. Một số cách khắc phục:

Kiểm tra lại để bảo đảm rằng cáp Ethernet và cáp nguồn đã được kết nối chắc chắn.

Hãy chắc chắn rằng bộ định tuyến được cắm vào ổ cắm có điện.

Liên hệ ISP của bạn và hỏi về tình hình ngừng cung cấp dịch vụ trong khu vực của bạn. Phương pháp phổ biến nhất để xử lý sự cố cho bộ định tuyến là khởi động lại bằng cách là tắt đi, rồi bật lại. Khi đó, bộ định tuyến có thể nạp lại các cài đặt tùy chỉnh của nó, và các thiết bị khác (ví dụ như modem) sẽ có thể phát hiện lại bộ định tuyến và giao tiếp với nó. Để khởi động lại bộ định tuyến của bạn bằng dây điện:

1. Ngắt kết nối dây nguồn khỏi bộ định tuyến và modem hoặc bộ định tuyến modem.

2. Đợi 10 giây và cắm lại dây nguồn vào modem hoặc bộ định tuyến modem. Hãy chắc chắn rằng nó

3. Đợi đến khi đèn trực tuyến trên modem hoặc bộ định tuyến modem dừng nhấp nháy (khoảng hai

phút). Cắm lại dây nguồn vào bộ định tuyến.

4. Đợi đến khi đèn nguồn dừng nhấp nháy. Đợi hai phút trước khi thử kết nối Internet từ một máy

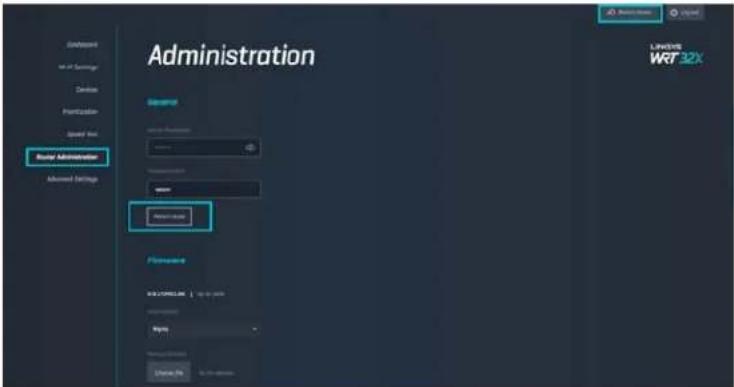

tính.19 Để khởi động lại bộ định tuyến bằng cách sử dụng công cụ quản trị trên trình duyệt của bộ định tuyến:

1. Đăng nhập vào WRT32X. (Xem Bước 6 trên trang

trong hướng dẫn thiết lập).

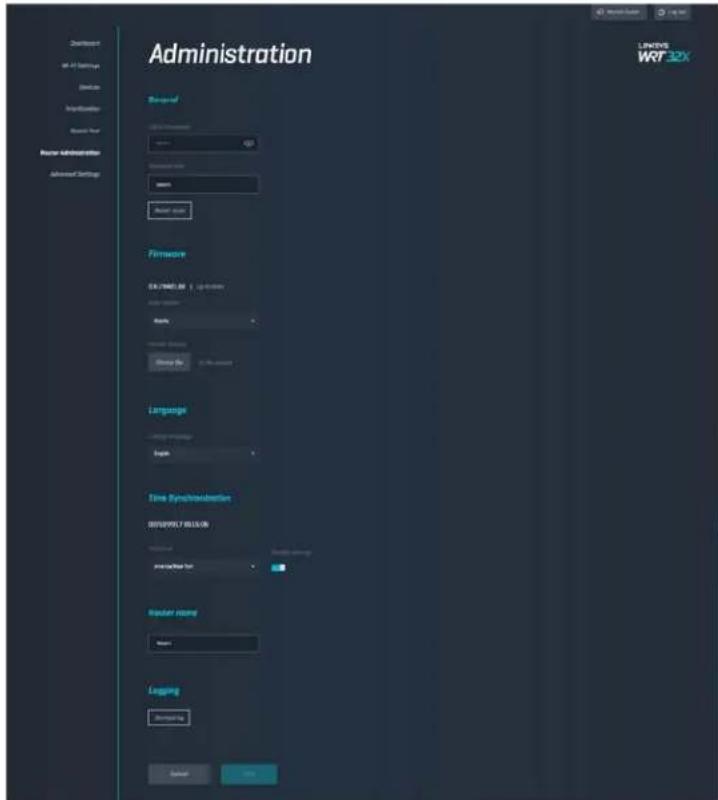

2. Bấm Quản trị bộ định tuyến trong thanh dẫn hướng ở bên trái màn hình.

3. Bấm Khởi động lại bộ định tuyến.

4. Bộ định tuyến sẽ khởi động lại. Tất cả các thiết bị đang kết nối sẽ tạm thời mất kết nối Internet.

Chúng sẽ tự động kết nối lại khi bộ định tuyến khởi động xong.20 Thông số kỹ thuật Linksys WRT32X Tên sản phẩm Bộ định tuyến Wi-Fi Gaming WRT32X Mô tả Bộ định tuyến Gigabit Băng tần kép với 2 cổng USB Mã sản phẩm WRT32X Tốc độ Cổng Thiết bị chuyển mạch 10/100/1000 Mbps (Gigabit Ethernet) Tần số vô tuyến

Số lượng ăng-ten 4 ăng-ten ngoài có thể điều chỉnh Cổng USB 3.0, USB 2.0/eSATA, Nguồn, Internet, Ethernet (1-4), ăng-ten R-SMA (4) Nút Reset (Đặt lại), Wi-Fi Protected Setup, Nguồn Đèn Nguồn, Internet, 2.4 GHz, 5 GHz, eSATA, USB1, USB2, Ethernet (1-4), Wi-Fi Protected Setup UPnP Có hỗ trợ Tính năng bảo mật WPA2 Bit mã khóa bảo mật Mã hóa tối đa 128-bit Hỗ trợ hệ thống tệp lưu trữ FAT, NTFS và HFS+ Môi trường Kích thước 9,68” x 7,64” x 2,05” không tính ăng ten (246 x 194 x 52 mm) Trọng lượng thiết bị 31 oz. (883 g) Nguồn 12V, 3A Chứng chỉ FCC, IC, CE, Wi-Fi a/b/g/n/ac Nhiệt độ hoạt động 32 đến 104°F (0 đến 40°C) Nhiệt độ bảo quản -4 đến 140°F (-20 đến 60°C) Độ ẩm hoạt động 10% đến 80% độ ẩm tương đối, không ngưng tụ Độ ẩm bảo quản 5 đến 90% không ngưng tụ21 Lưu ý:

ể biết thông tin quy định, bảo hành và an toàn, hãy xem tờ thông tin (Hoa Kỳ) hoặc CD (các quốc gia khác) đi kèm với bộ định tuyến hoặc truy cập Linksys.com/support/WRT32X. Các thông số kỹ thuật có thể thay đổi mà không cần thông báo. Hiệu suất tối đa lấy từ các thông số kỹ thuật của Tiêu chuẩn IEEE 802.11. Hiệu suất thực tế có thể thay đổi, trong đó công suất của mạng không dây, tốc độ truyền dữ liệu, phạm vi và vùng phủ sóng có thể thấp hơn. Hiệu suất phụ thuộc vào nhiều yếu tố, điều kiện và biến số như: khoảng cách tới điểm truy nhập, lưu lượng mạng, vật liệu và cấu trúc xây dựng, hệ điều hành sử dụng, kết hợp nhiều sản phẩm không dây, nhiễu và các điều kiện bất lợi khác. BELKIN, LINKSYS và nhiều tên sản phẩm và logo là thương hiệu của tập đoàn các công ty Belkin. Các thương hiệu của bên thứ ba được đề cập là tài sản của chủ sở hữu tương ứng. Các giấy phép và thông báo cho các phần mềm của bên thứ ba được sử dụng trong sản phẩm này có thể xem ở đây: http://support.linksys.com/en-us/license. Vui lòng liên hệ http://support.linksys.com/en-us/gplcodecenter nếu có câu hỏi hoặc yêu cầu mã nguồn GPL. © 2017 Belkin International, Inc. và/hoặc các công ty con. Bảo lưu mọi quyền. LNKPG-00494 Rev. A00
