Typ produktu	Dvojpásmový Wi-Fi router pre hry
Rozmery (bez antén)	246 x 194 x 52 mm
Hmotnosť	883 g
Napájanie	12 V, 3 A
Rýchlosť portov	Gigabit Ethernet (10/100/1000 Mbit/s)
Rádiová frekvencia	2,4 GHz a 5 GHz
Počet antén	4 nastaviteľné externé antény
Porty	USB 3.0, USB 2.0/eSATA, Internet (žltý), Ethernet (1-4), napájanie
Tlačidlá	Reset, Wi-Fi Protected Setup, Napájanie
Indikátory	Napájanie, Internet, 2,4 GHz, 5 GHz, eSATA, USB1, USB2, Ethernet (1-4), WPS
Bezdrôtová bezpečnosť	WPA2, šifrovanie až 128 bitov
Podporované súborové systémy	FAT, NTFS, HFS+
UPnP	Kompatibilný
Certifikácie	FCC, IC, CE, Wi-Fi (a/b/g/n/ac)
Prevádzková teplota	0 °C až 40 °C
Prevádzková vlhkosť	10 % až 80 % (bez kondenzácie)
Hlavné funkcie	Priorizácia zariadení (Killer), externé úložisko, hosťovská sieť, test rýchlosti
Údržba a čistenie	Pred čistením odpojiť; používať suchú a jemnú handričku
Náhradné diely a opraviteľnosť	Reset pomocou tlačidla Reset; pre opravu kontaktovať podporu Linksys
Všeobecné informácie	Značka: Linksys; Model: WRT32XB; Kategória: Router

Často kladené otázky - WRT32XB LINKSYS

Ako nakonfigurovať môj router WRT32XB?

Pripojte sa k dočasnej Wi-Fi sieti uvedenej v Sprievodcovi rýchlym spustením, potom otvorte http://myrouter.local v prehliadači a postupujte podľa pokynov na obrazovke.

Čo robiť, ak konfigurácia zlyhá?

Resetujte router podržaním tlačidla Reset na 10 sekúnd, dočasne vypnite firewall vášho počítača alebo použite iný počítač na inštaláciu.

Zobrazuje sa správa 'Váš internetový kábel nie je pripojený', čo robiť?

Skontrolujte, či je ethernetový kábel správne pripojený k žltému portu INTERNET na routeri a k modemu. Uistite sa, že modem je zapnutý a že je pripojený správny kábel (koaxiálny alebo DSL).

Ako sa dostať do administračného rozhrania routera?

Pripojte sa k Wi-Fi sieti routera, potom v prehliadači prejdite na http://myrouter.local alebo 192.168.1.1.

Čo robiť, ak sa nemôžem dostať k môjmu routeru?

Uistite sa, že ste pripojení k správnej Wi-Fi sieti (nie k susednej). Skontrolujte názov siete (SSID) a heslo, potom sa znova pripojte.

Ako reštartovať router?

Môžete odpojiť a znova pripojiť napájanie, alebo v administračnom rozhraní prejdite do Správa routera a kliknite na Reštartovať router.

Ako obnoviť router na výrobné nastavenia?

Pomocou kancelárskej sponky alebo špendlíka podržte tlačidlo Reset na zadnej strane routera stlačené 10 sekúnd, kým nezačne blikať indikátor napájania.

Ako nakonfigurovať hosťovskú Wi-Fi sieť?

V administračnom rozhraní prejdite do Wi-Fi Settings (Nastavenia Wi-Fi) a aktivujte hosťovskú sieť zadaním samostatného SSID a hesla.

Ako používať tlačidlo WPS?

Stlačte tlačidlo WPS na routeri, potom do dvoch minút na kompatibilnom klientskom zariadení. Indikátor WPS bude pomaly blikať; pri úspechu sa zmení na modrú farbu.

Internet po konfigurácii nefunguje, čo skontrolovať?

Skontrolujte, či sú všetky káble správne zapojené, reštartujte modem a router v poradí (najprv modem, potom router). V prípade pretrvávajúceho problému kontaktujte svojho poskytovateľa internetu.

NÁVOD NA OBSLUHU WRT32XB LINKSYS

Nastavenie: Základy 7

Nastavenia WRT32X 11

Tabul'a (Dashboard)....11

Nastavenia siete Wi-Fi (Wi-Fi Settings) 12

Zariadenia (Devices) 12

Prioritizácia zariadení (Device Prioritization)....13

Test rýchlosti (Speed Test)....13

Správa smerovača (Router Administration)....14

Externé úložisko (External Storage)....15

Nastavenia lokálnej siete (Local Network Settings)....15

Riešenie problémov.... 16

Inštalácia bola neúspešná 16

Hlášenie Cannot access your router (Nie je možný prístup k smerovaču) ...... 18

Po inštalácii....19

Nie je dostupná sieť internet 19

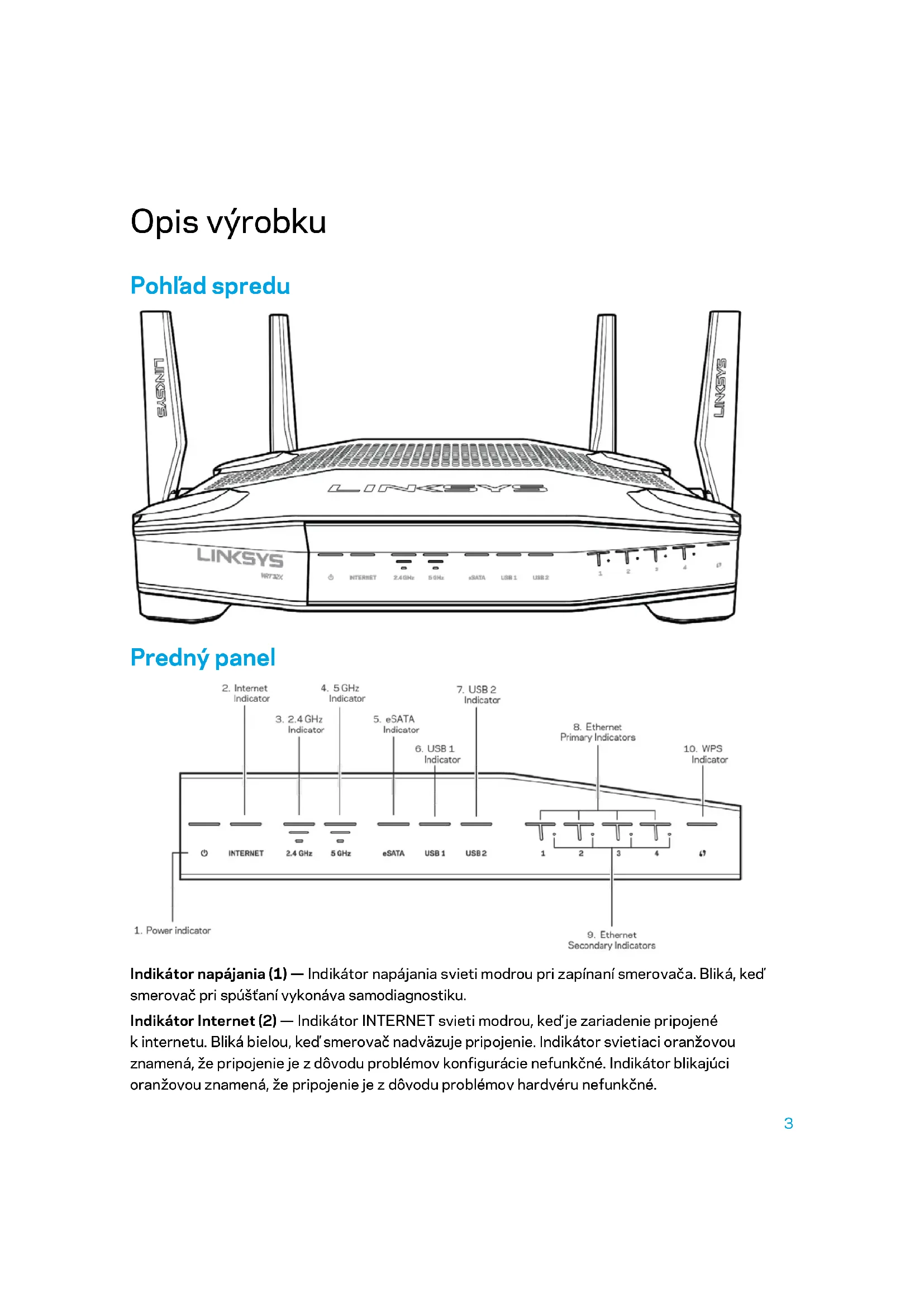

Indikátor napájania (1) — Indikátor napájania svieti modrou pri zapínaní smerovača. Bliká, ked' smerovač pri spúšťaní vykonáva samodiagnostiku.

Indikátor Internet (2) — Indikátor INTERNET svieti modrou, ked'je zariadenie pripojené k internetu. Bliká bielou, ked'smerovač nadväzuje pripojenie. Indikátor svietiaci oranžovou znamená, že pripojenie je z dôvodu problémov konfigurácie nefunkčné. Indikátor blikajúci oranžovou znamená, že pripojenie je z dôvodu problémov hardvéru nefunkčné.

Indikátor 2,4 GHz (3) — Indikátor svieti modrou, ak sú k sieti v pásme 2,4 GHz pripojené nejaké klientske zariadenia. Indikátor bliká, ak smerovač odosiela alebo prijíma dáta cez sieť v pásme 2,4 GHz.

Indikátor 5 GHz (4) — Indikátor svieti modrou, ak sú k sieti v pásme 5 GHz pripojené nejaké klientske zariadenia. Indikátor bliká, ak smerovač odosiela alebo prijíma dáta cez sieť v pásme 5 GHz.

Indikátor eSATA (5) — Ak indikátor nesvieti, je vypnuté rozhranie USB/eSATA alebo je pripojené zariadenie USB. Ak je pripojené zariadenie eSATA, indikátor svieti neprerušovane modrou. Blikajúci indikátor označuje aktivitu rozhrania eSATA.

Indikátor USB1 (6) — Ak indikátor nesvieti, je vypnuté rozhranie USB/eSATA alebo je pripojené zariadenie eSATA. Ak je pripojené zariadenie USB, indikátor svieti neprerušovane modrou. Blikajúci indikátor označuje aktivitu tohto rozhrania.

Indikátor USB2 (7) — Ak je pripojené zariadenie USB, indikátor svieti neprerušovane modrou. Blikajúci indikátor označuje aktivitu tohto rozhrania.

ETHERNET 1 až 4 (primárne) (8) — Tieto očíslované indikátory zodpovedajú očíslovaným rozhraniam na zadnom paneli smerovača. Ak indikátor svieti neprerušovane modrou, zariadenie je pripojené k smerovaču prostredníctvom príslušného rozhrania Blikajúci indikátor označuje aktivitu tohto rozhrania.

ETHERNET 1 až 4 (sekundárne) — Ak indikátor nesvieti, smerovač je pripojený k zariadeniu prostredníctvom tohto rozhrania rýchlostou 10/100 Mb/s. Ak indikátor svieti neprerušovane modrou, smerovač je pripojený k zariadeniu rýchlostou 1000 Mb/s

Indikátor WPS (10) — Počas nastavovania funkcie WPS (Wi-Fi Protected Setup) indikátor bliká pomaly maximálne 2 minúty. Ak je pripojenie úspešné, bude neprerušovane svietiť modrou päť sekúnd. Indikátor bliká oranžovou, ak je proces nastavenia WPS neúspešný. Ak sa to stane, skontrolujte, či klientske zariadenie podporuje funkciu WPS. Počkajte, kým indikátor nezhasne, a potom to skúste znova. Smerovač súčasne podporuje maximálne jednu reláciu WPS.

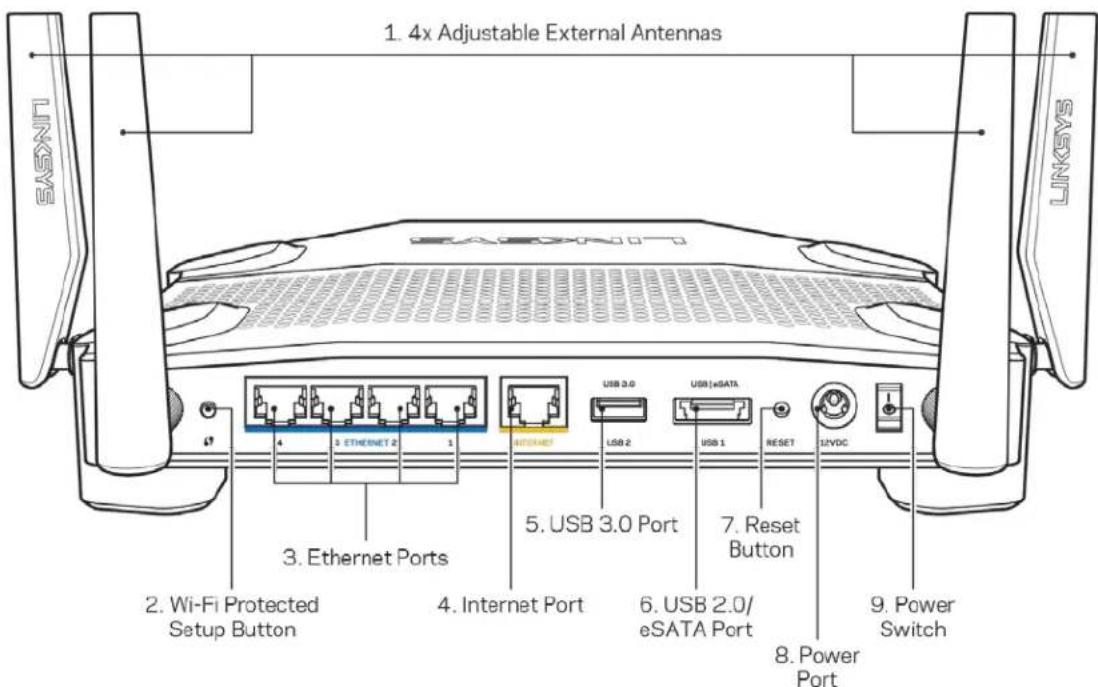

Zadná strana

1. 4x Adjustable External Antennas 2. Wi-Fi Protected Setup Button 3. Ethernet Ports 4. Internet Port 5. USB 3.0 Port 6. USB 2.0/ eSATA Port 7. Reset Button 8. Power Port 9. Power Switch LINKSYS

Poznámka — Najlepší výkon dosiahnete s bočnými anténami umiestnenými vertikálne tak, ako je to znázornené na obrázku vlavo.

Tlačidlo funkcie Wi-Fi Protected Setup™ (2) — Stlačením tohto tlačidla nastavíte zabezpečenie bezdrôtovej siete na zariadeniach podporujúcich funkciu WPS (Wi-Fi Protected Setup).

Sietové rozhrania Ethernet (3) — Sietovými káblami (ethernet) prepojte tieto modré gigabitové konektory (110/1100/11000) a sietové zariadenia, ktoré chcete pripojit káblom.

Poznámka — Najlepší výkon sietových rozhraní (ethernet) dosiahnete s káblami triedy CAT5e alebo vyššej.

Poznámka — Najlepší výkon rozhrania siete internet dosiahnete s káblami triedy CAT5e alebo vyššej.

Rozhranie USB 3.0 (5) — Umožňuje pripojenie a zdiel'anie jednotky USB v sieti alebo na internete.

Kombinované rozhranie USB 2.0/eSATA (6) — Umožňuje pripojenie a zdiel'anie jednotky USB alebo eSATA v sieti alebo na internete.

Na dokončenie nastavenia je potrebný počítač alebo mobilné zariadenie.

1. Identifikujte zariadenie a pripravte sa na inštaláciu.

Modem	ALEBO	Modemový smerovač
Ak máte samostatný modema samostatný smerovač, odpojtea odoberte používaný smerovač.		Ak máte modemovýsmerovač, ponechajte hozapnutý.

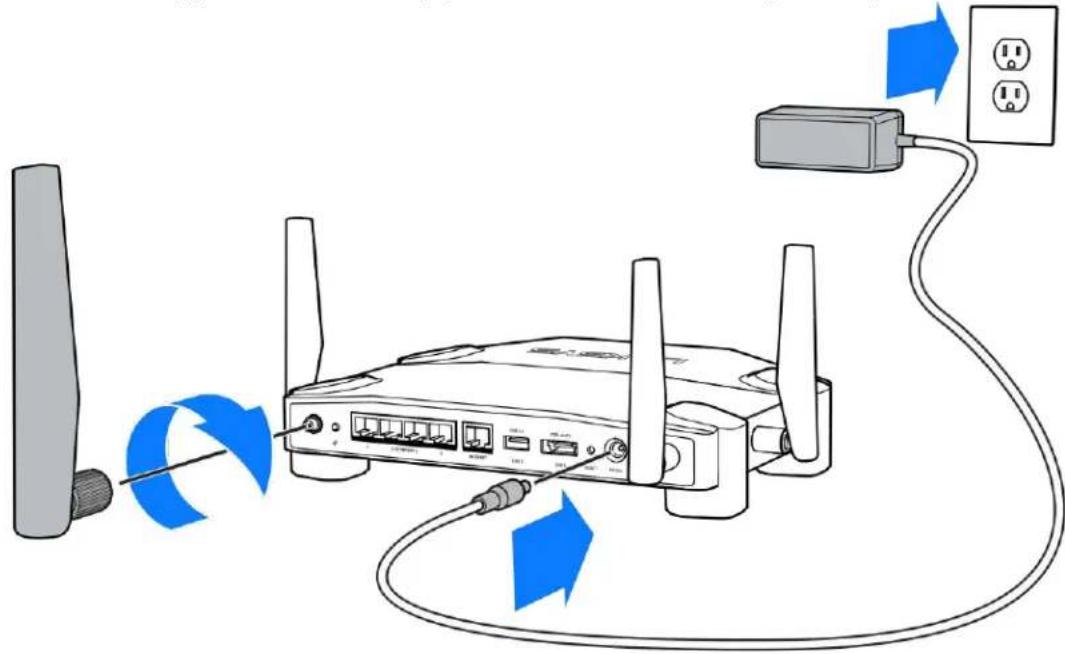

1. Otočte antény podľa obrázka a zapojte smerovač do elektrickej zásuvky.

1. Pripojte smerovač k modemu alebo modemovému smerovaču.

Kroky 5 a 6 vyžadujú použitie počítača.

1. Pripojte sa k dočasnej sieti Wi-Fi s názvom uvedeným na nálepke v stručnom návode, ktorý bol súčastou smerovača, a vložte heslo. (Tieto údaje môžete upraviť neskôr.)

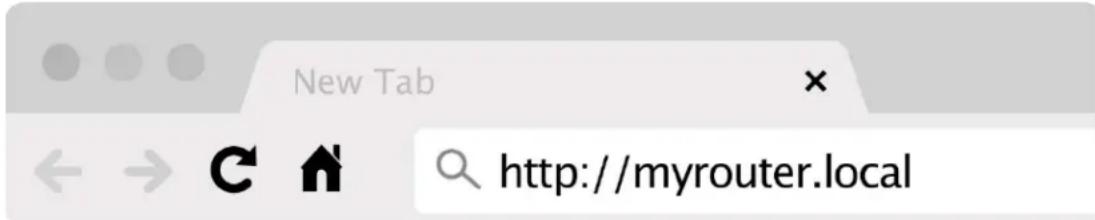

2. Do webového prehliadača vložte http://myrouter.local. Inštaláciu smerovača dokončite podľa zobrazených pokynov.

Inštaláciu je možné spustiť aj napísaním 192.168.1.1 do panela s adresou v prehliadači.

Manuálna inštalácia

1. Sieťovým káblom (ethernet) pripojte počítač k smerovaču.
2. Z vyhládávača navštívte adresu 192.168.1.1.
3. Zvolte možnost „skip the setup“ (preskočit inštaláciu) v spodnej časti uvítacieho okna.
4. Kliknite na tlačidlo Agree (Súhlasím) v spodnej časti okna Terms and Conditions (Zmluvné podmienky).

Vytlacte si túto stránku a do nasledujúcej tabulky si zaznamenajte nastavenia smerovača a svojho konta. Túto stránku si uložte na bezpečné miesto.

Názov siete Wi-Fi 2,4 GHz
Heslo siete Wi-Fi 2,4 GHz
Názov siete Wi-Fi 5 GHz
Heslo siete Wi-Fi 5 GHz
Heslo správcu
Názov siete Wi-Fi pre hostí
Heslo siete Wi-Fi pre hostí

Nastavenia WRT32X

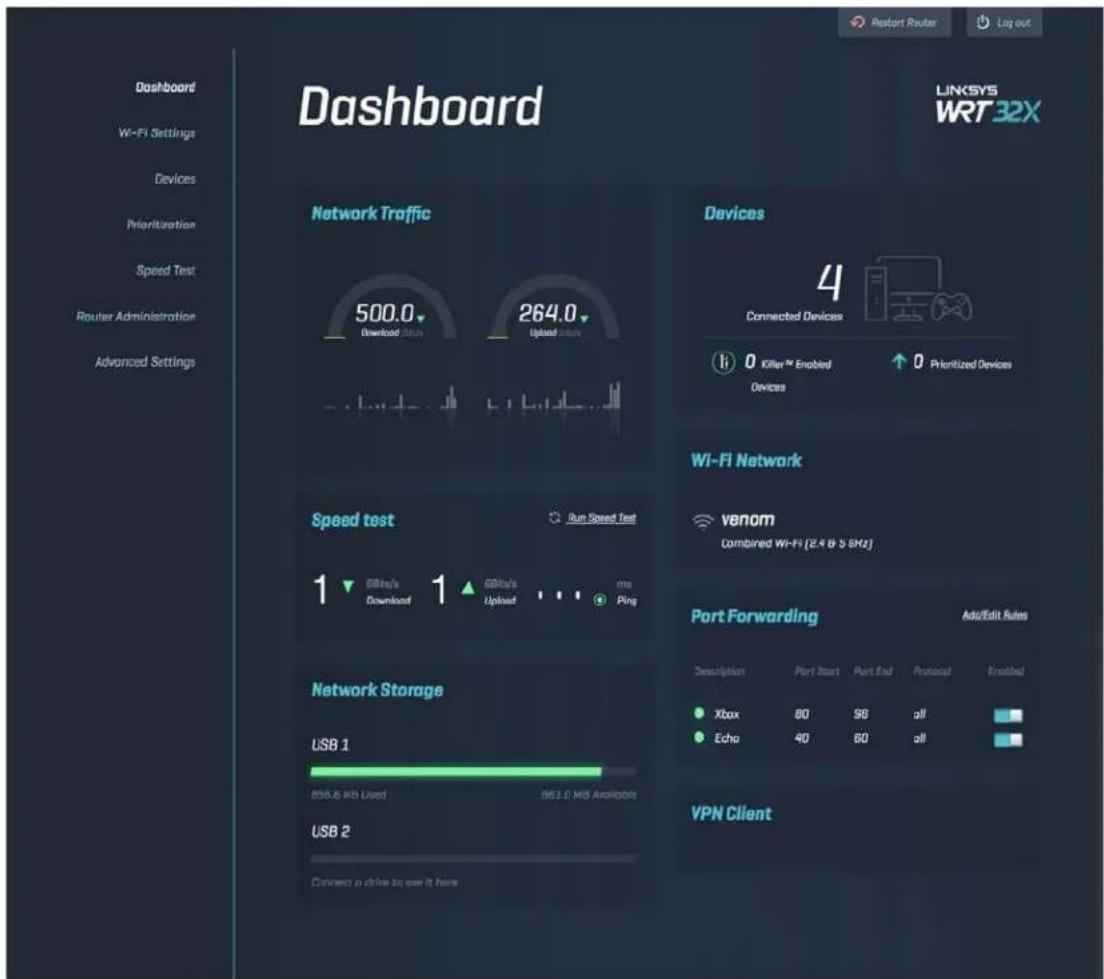

Tabul'a (Dashboard)

Tabuľa Dashboard je domovská stránka smerovača. V hlavnom okne tabule Dashboard sa zobrazujú podrobnosti o výkone smerovača a siete Wi-Fi.

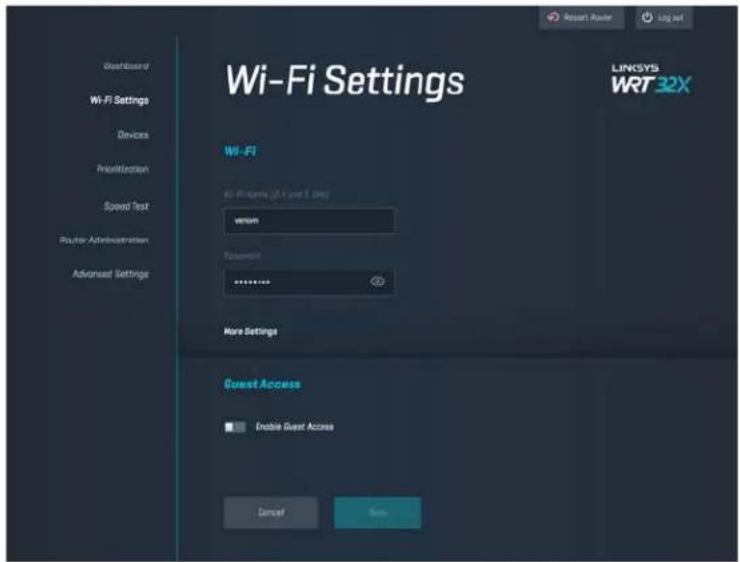

Zobrazenie a správa nastavení siete Wi-Fi: názov a heslo, typ zabezpečenia, režim, kanál a šírka kanála siete Wi-Fi. Vytvorením samostatného názvu a hesla siete Wi-Fi môžete vytvorit prístup pre hostí a zdiel'ať s nimi prístup k sieti. Ak nie je potrebné chránit siet pred neoprávnenými používatelmi, prepnite prepínač do vypnutej polohy (off).

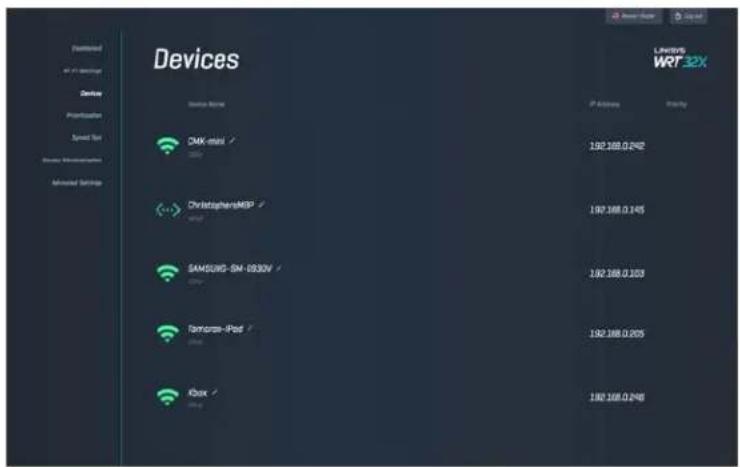

Zobrazenie zariadení pripojených k smerovaču káblom alebo bezdrôtovo, ako aj ich adresy IP.

Devices DMK-mail ChristophensMBP SAMSUNG-SN-0930V Tamora-iPod Kbox LHESYS WRT 32X Access Apply 192.168.0.2492 192.168.0.145 192.168.0.103 192.168.0.205 192.168.0.2496

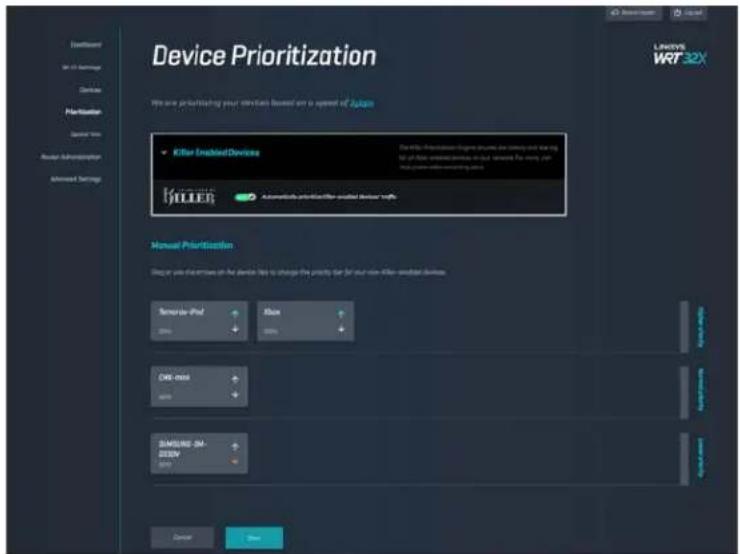

Prioritizácia zariadení (Device Prioritization)

Presúvanie zariadení medzi úrovňami priority umožňuje získať najlepší výkon na streamovanie a online hry. Zariadenia podporujúce technológiu Killer budú automaticky prioritizované, aby sa znížila latencia a oneskorenie. Čím je vyššia priorita, tým lepší bude prístup k internetovému pripojeniu. Zariadenia s nízkou prioritou budú zdiel'ať zvyšnú kapacitu. Viac informácií o technológii Killer nájdete na lokalite http://www.killernetworking.com.

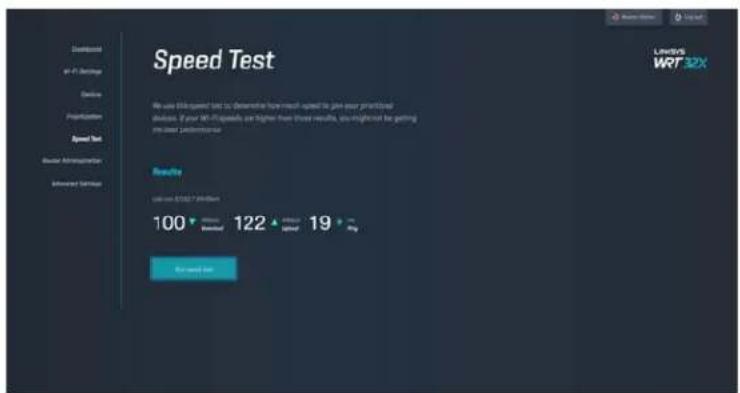

Meranie rýchlostí preberania (z internetu) a odovzdávania (na internet) smerovača. Rýchlosti závisia od mnohých faktorov vrátane počtu zariadení pripojených k smerovaču a činností vykonávaných na týchto zariadeniach. Test rýchlosti je dobrý spôsob, ako zistiť, či vám poskytovatel'internetových služieb poskytuje rýchlost na garantovanej úrovni.

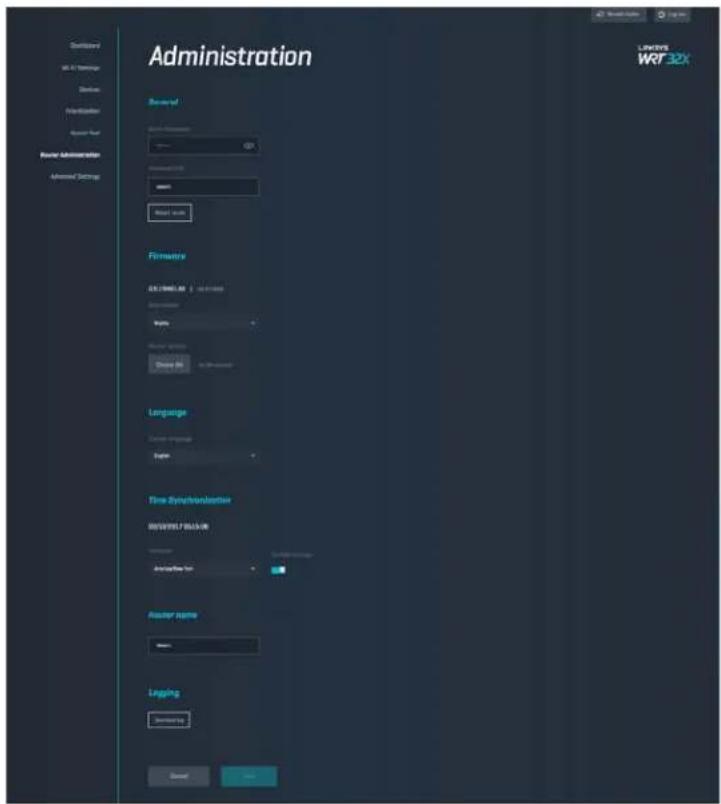

Zobrazenie alebo zmena základných nastavení smerovača vrátane hesla správcu a pomôcky, spôsobu aktualizácie firmvéru, časového pásma a názvu smerovača.

Administration Server of System Documents System 1.000 System Model 1.000 Firmware E2.29863.00 Language Language 1.000 Language 2.000 Language 3.000 Language 4.000 Language 5.000 Language 6.000 Language 7.000 Language 8.000 Language 9.000 Language 10.000 Language 11.000 Language 12.000 Language 13.000 Language 14.000 Language 15.000 Language 16.000 Language 17.000 Language 18.000 Language 19.000 Language 20.000 Language 21.000 Language 22.000 Language 23.000 Language 24.000 Language 25.000 Language 26.000 Language 27.000 Language 28.000 Language 29.000 Language 30.000 Language 31.000 Language 32.000 Language 33.000 Language 34.000 Language 35.000 Language 36.000 Language 37.000 Language 38.000 Language 39.000 Language 40.000 Language 41.000 Language 42.000 Language 43.000 Language 44.000 Language 45.000 Language 46.000 Language 47.000 Language 48.000 Language 49.000 Language 50.000 Language 51.000 Language 52.000 Language 53.000 Language 54.000 Language 55.000 Language 56.000 Language 57.000 Language 58.000 Language 59.000 Language 60.000 Language 61.000 Language 62.000 Language 63.000 Language 64.000 Language 65.000 Language 66.000 Language 67.000 Language 68.000 Language 69.000 Language 70.000 Language 71.000 Language 72.000 Language 73.000 Language 74.000 Language 75.000 Language 76.000 Language 77.000 Language 78.000 Language 79.000 Language 80.00LINKERS WRF32X

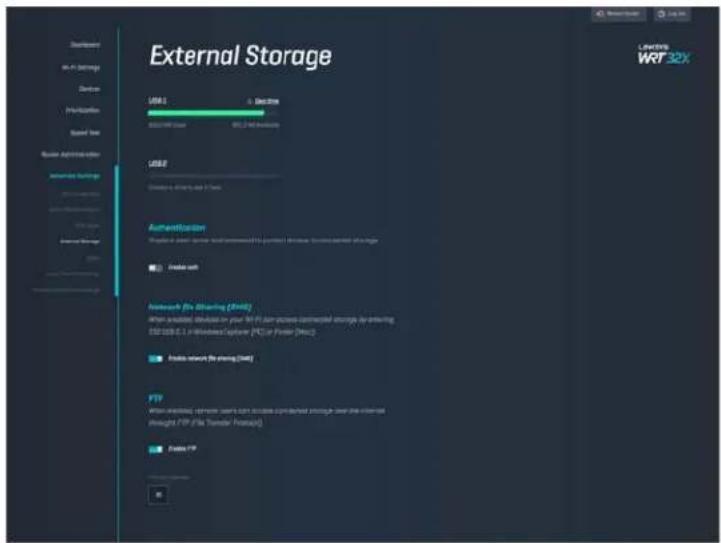

Externé úložisko (External Storage)

Pripojenie jednotky USB (nie je súčasťou smerovača) a nastavenie zdiel’ania súborov a prístupu FTP.

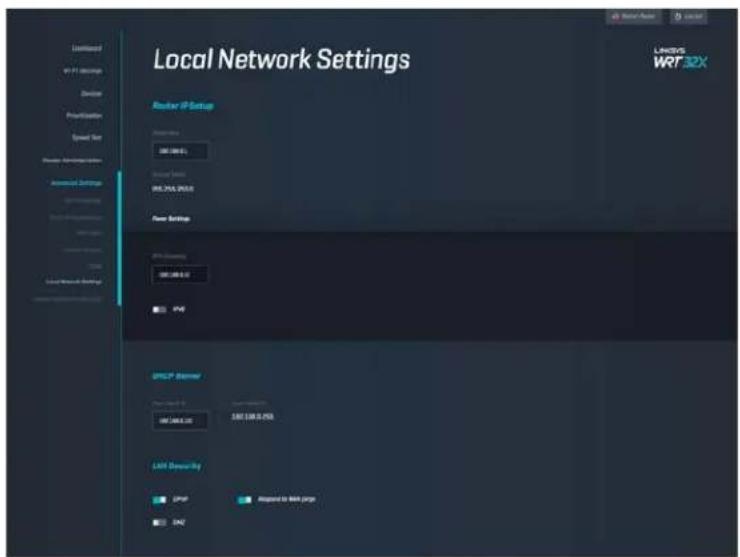

Nastavenia lokálnej siete (Local Network Settings)

Zobrazenie a zmena základných a rozšírených nastavení siete.

Inštalácia bola neúspešná

Ak sa nepodarilo vykonať inštaláciu použitím prehliadača:

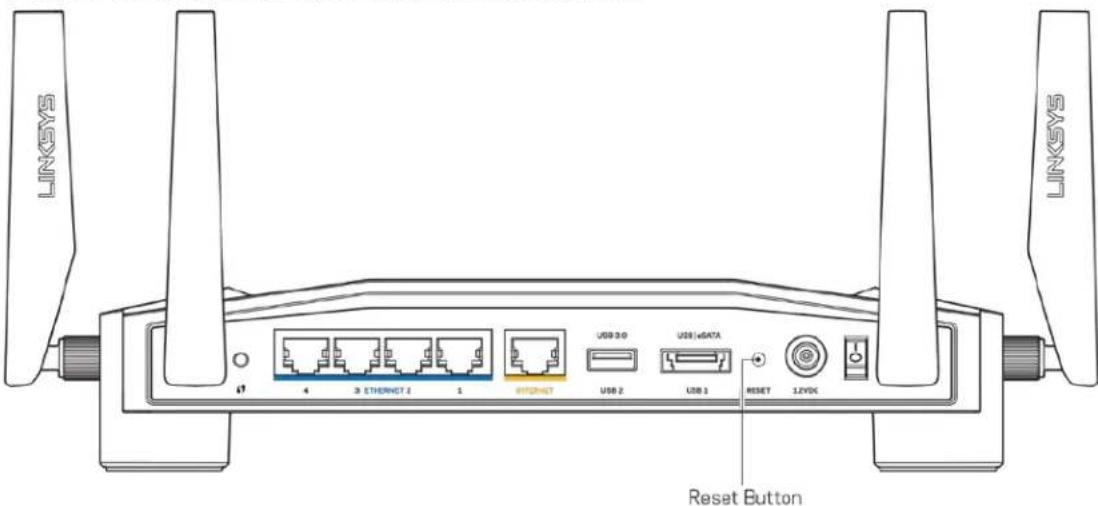

- Kancelárskou spinkou alebo špendlíkom podržte stlačené tlačidlo Reset na smerovači po dobu 10 sekúnd. Reštartujte sprievodcu nastavením.

LINKSNT 4 3 ETERNET 2 1 INTERNET USB 3.0 USB i+DATA USB 2 USB 1 RESET 12VDC Reset Button LINKSNT

- Dočasne deaktivujte bránu firewall počítača (informácie o postupe nájdete pokynoch k zabezpečovaciemu softvéru). Znova vykonajte inštaláciu smerovača.

- Ak máte k dispozícii dálší počítač, skúste nainštalovať smerovač z neho.

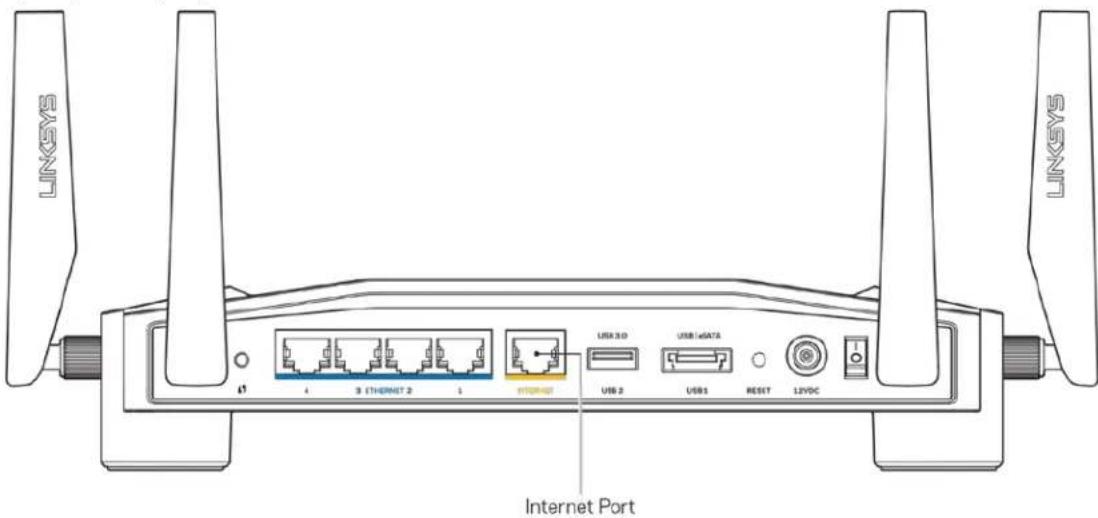

- Skontrolujte, či je sietový kábel (ethernet) (alebo kábel podobný tomu, ktorý bol súčastou smerovača) riadne pripojený k žltému rozhraniu INTERNET na zadnej strane smerovača a k príslušnému rozhraniu modemu alebo modemového smerovača. Pozrite krok 4 (s. 8) v pokynoch týkajúcich sa inštalácie.

LINKSYS 4 3 ETHERNET 2 1 INTERNET USB 3.0 USB 16 DATA USB 2 USB1 RESET L2VDC INTERNET Port LINKSYS

- Skontrolujte, či je modem pripojený k elektrickej sieti a zapnutý. Ak je na modeme hlavný vypínač, skontrolujte, či je zapnutý – poloha ON (Zapnuté) alebo I (poloha vypnutia je O).

- Ak bol počítač predtým pripojený k modemu káblom USB, odpojte kábel USB.

• Znova vykonajte inštaláciu smerovača.

Hlásenie Cannot access your router (Nie je možný prístup k smerovaču)

Aby ste získali prístup k nástrojom na správu smerovača, musíte sa pripojiť k sieti smerovača. Ak na prístup k internetu využívate bezdrôtové pripojenie, problém môže byť v tom, že ste sa omylom pripojili k inej bezdrôtovej sieti.

Riešenie problému na počítačoch so systémom Windows*:

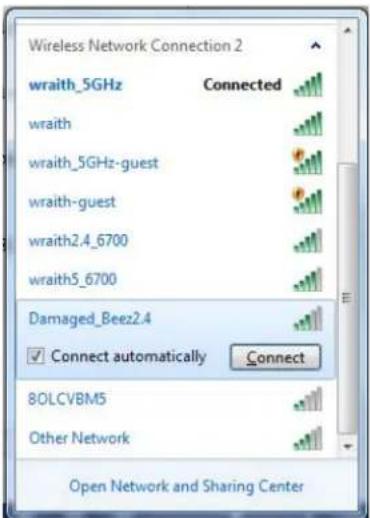

1. Kliknutím na ikonu bezdrôtových sietí na paneli úloh zobrazte zoznam dostupných sietí Wi-Fi.

2. Kliknite na názov svojej siete. Kliknite na Connect (Pripojit). V nasledujúcom príklade je počítač pripojený k inej bezdrôtovej sieti s názvom wraith_5GHz. V tomto príklade je zvolená bezdrôtová siet' smerovača Linksys WRT32X s názvom Damaged_Beez2.4.

Wireless Network Connection 2 wraith_5GHz Connected wraith wraith_5GHz-guest wraith-guest wraith2.4_6700 wraith5_6700 Damaged_Beez2.4 Connect automatically Connect 8OLCVBM5 Other Network Open Network and Sharing Center

1. Ak sa zobrazí výzva na vloženie sieťového klúča, vložte heslo (klúč zabezpečenia) do polí Network key (Sietový klúč) a Confirm network key (Potvrdenie sieťového klúča). Kliknite na Connect (Pripojit).

2. Po pripojení počítača k sieti by ste mali mať prístup k nástroju na správu smerovača. Do riadka adresy v prehliadači vložte http://myrouter.local.

* Konkrétna podoba hlásení alebo ikon pri týchto krokoch závisí od používanej verzie systému Windows.

Riešenie problému na počítačoch so systémom Mac:

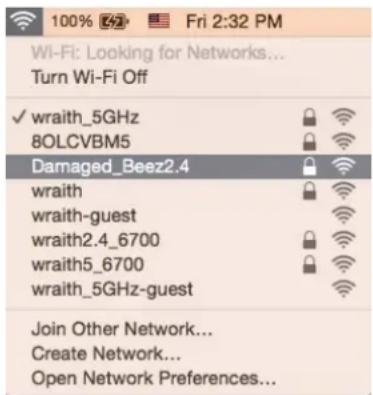

1. Na lište menu v hornej časti okna kliknite na ikonu bezdrôtovej siete. Zobrazí sa zoznam bezdrôtových sietí. Zariadenie Linksys Smart Wi-Fi automaticky priradilo sieti názov.
2. V nasledujúcom príklade je počítač pripojený k inej bezdrôtovej sieti s názvom wraith_5GHz. V tomto príklade je zvolená bezdrôtová siet' smerovača Linksys WRT32X s názvom Damaged_Beez2.4.

100% Fri 2:32 PM Wi-Fi: Looking for Networks... Turn Wi-Fi Off ✓ wraith_5GHz 8OLCVBM5 Damaged_Beez2.4 wraith wraith-guest wraith2.4_6700 wraith5_6700 wraith_5GHz-guest Join Other Network... Create Network... Open Network Preferences...

1. Kliknite na názov bezdrôtovej siete smerovača Linksys WRT32X (v tomto prípade Damaged_Beez2.4).
2. Do poľa Password (Heslo) napíšte heslo (klúč zabezpečenia) bezdrôtovej siete. Kliknite na tlačidlo OK.

Po inštalácii

Nie je dostupná siet internet

Ak sa vyskytol problém komunikácie medzi internetom a smerovačom, vo webovom prehliadači sa môže zobražit správa Nepodarilo sa nájsť [internetová adresa]. Ak viete, že internetová adresa je správna a bez úspechu ste vložili niekolko platných internetových adries, mohlo dôjst k problémom komunikácie medzi poskytovatel'om internetových služieb (ISP) alebo modemom a smerovačom.

Možné nápravy:

Najbežnejším spôsobom riešenia problémov so smerovačom je jeho reštartovanie vypnutím a opätovným zapnutím. Smerovač pritom znova načíta vlastné nastavenia a ostatné zariadenia (napr. modem) budú môčť znova detegovať smerovač a komunikovať s ním.

1. Odpojte napájací kábel smerovača a modemu, resp. modemového smerovača.
2. Počkajte 10 sekúnd a znova zapojte napájací kábel do modemu alebo modemového smerovača. Skontrolujte, či funguje napájanie.
3. Počkajte, kým prestane blikať indikátor online na modeme alebo modemovom smerovači (pribl. dve minúty). Opät pripojte napájací kábel k smerovaču.
4. Počkajte, kým prestane blikať indikátor napájania. Počkajte dve minúty a až potom sa skúste pripojiť k internetu z počítača.

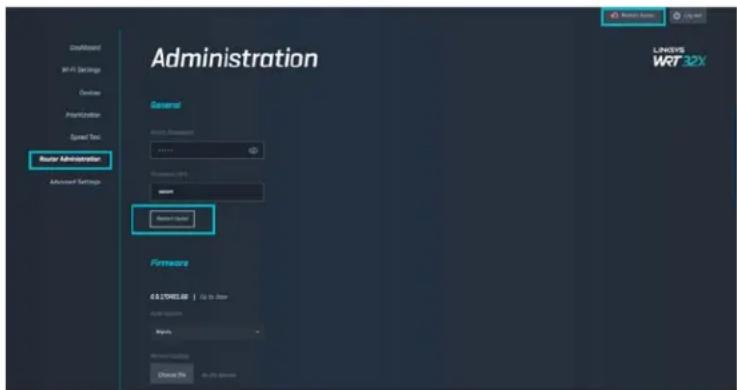

Reštartovanie smerovača použitím nástroja na správu smerovača prostredníctvom prehliadača:

1. Prihláste sa k zariadeniu WRT32X. (Pozrite krok 6 s. 9 v pokynoch týkajúcich sa inštalácie.
2. Kliknite na položku Router Administration (Správa smerovača) na navigačnej lište na l'avej strane okna.
3. Kliknite na Restart router (Reštartovať smerovač).

1. Smerovač sa reštartuje. Všetky pripojené zariadenia dočasne stratia internetové pripojenie. Ked'bude smerovač opät pripravený, automaticky sa znova pripoja.

Technické údaje

Linksys WRT32X

Názov modelu	Herný bezdrôtový smerovač WRT32X Wi-Fi.
Opis	Dvojpásmový gigabitový smerovač s dvomi rozhraniami USB
Číslo modelu	WRT32X
Rýchlost' rozhrania 10/100/1000 Mb/s (gigabitový Ethernet)
Frekvencia signálu	2,4 GHz a 5 GHz
Počet antén	4 externé nastavitelné antény
Rozhrania	USB 3.0, USB 2.0/eSATA, napájanie, Internet, Ethernet (1 - 4), anténa R-SMA (4)
Tlačidlá	Reset, WPS (Wi-Fi Protected Setup), napájanie
Indikátory Napájanie, Internet, 2,4 GHz, 5 GHz, eSATA, USB1, USB2, Ethernet (1 - 4), Wi-Fi Protected Setup
UPnP	Podporované
zabezpečenie	WPA2
Bezpečnostný klúč	Šifrovanie max. 128-bit.
Podpora súborových systémov ukladania	FAT, NTFS a HFS+

Fyzické

rozmery	9,68" x 7,64" x 2,05" bez antén(246 x 194 x 52 mm)
Hmotnosť	31 oz (883 g)
Napájanie	12 V, 3 A
Certifikácia	FCC, IC, CE, Wi-Fi a/b/g/n/ac
Prevádzková teplota	32 až 104 °F (0 až 40 °C)
Skladovacia teplota	-20 až 60 °C (-4 až 140 °F)
Prevádzková vlhkost	Relatívna vlhkost 10 % až 80 %,nekondenzujúca
Skladovacia vlhkost	5 % až 90% nekondenzujúca

Poznámky:

Regulačné informácie, informácie o záruke a bezpečnostné informácie nájdete na vloženom liste (USA) alebo disku CD (všetky ostatné krajiny), ktorý je súčasťou balenia smerovača, alebo navštívte lokalitu Linksys.com/support/WRT32X.

Špecifikácie sa môžu zmenit bez predchádzajúceho upozornenia.

Maximálny výkon je odvodený od špecifikácií normy IEEE 802.11. Skutočný výkon sa môže líšit, vrátane poklesu kapacity bezdrôtovej siete, dátového toku, rozsahu a pokrytia. Výkon závisí od mnohých faktorov, podmienok a premenných vrátane vzdialenosti od prístupového bodu, objemu sieťovej prevádzky, stavebných materiálov a konštrukcie budovy, použitého operačného systému, kombinácie použitých bezdrôtových produktov, interferencie a iných nepriaznivých podmienok.

BELKIN, LINKSYS a mnohé iné názvy produktov a logá sú obchodnými známkami skupiny spoločností Belkin. Uvedené obchodné známky tretej strany sú majetkom príslušných vlastníkov. Licencie a upozornenia týkajúce sa softvéru tretích strán si môžete pozriet na: http://support.linksys.com/en-us/license. S otázkami alebo požiadavkami týkajúcimi sa zdrojového kódu GPL sa obrátte na http://support.linksys.com/en-us/gplcodecenter.

© 2017 Belkin International, Inc. a/alebo jej dcérske spoločnosti. Všetky práva vyhradené.
