NAUDOJIMO INSTRUKCIJA WRT32XB LINKSYS

• Naudotojo vadovas2 Turinys Gaminio apžvalga p. 3
• Priekinė pusė p. 3
• Priekinis skydelis p. 3

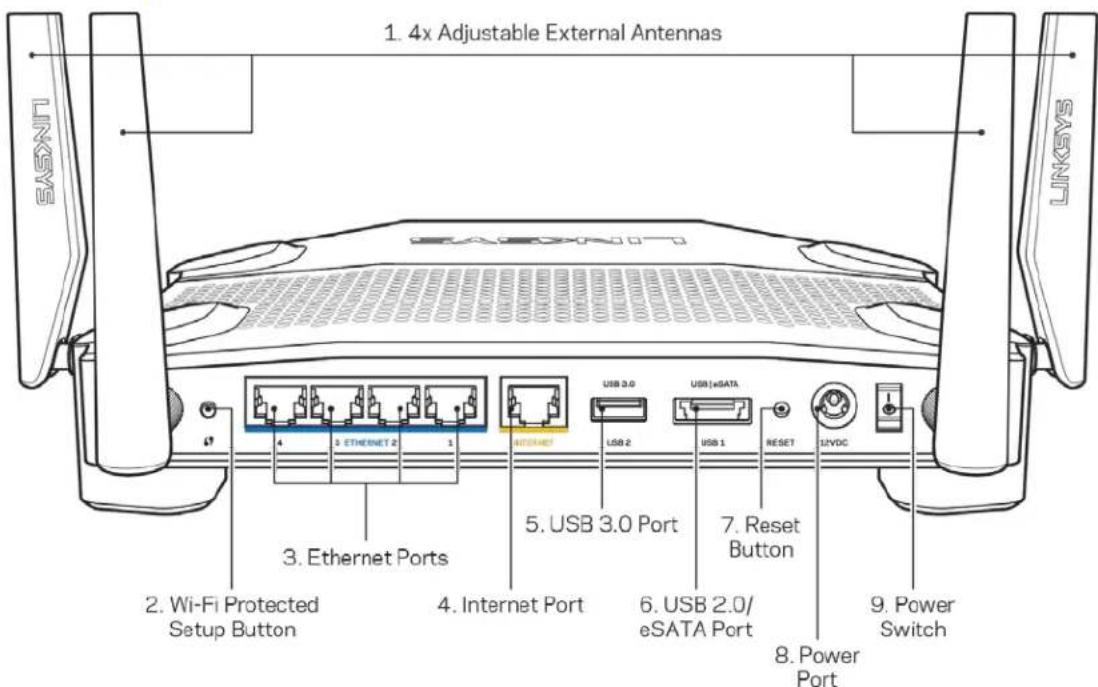

• Galinė pusė p. 5
• Nustatymas: pagrindinė informacija p. 7
• WRT32X nuostatos p. 11
• Valdymo portalas p. 11
• „Wi-Fi“ nuostatos p. 12
• Įrenginiai p. 12
• Įrenginių prioretizavimas p. 13

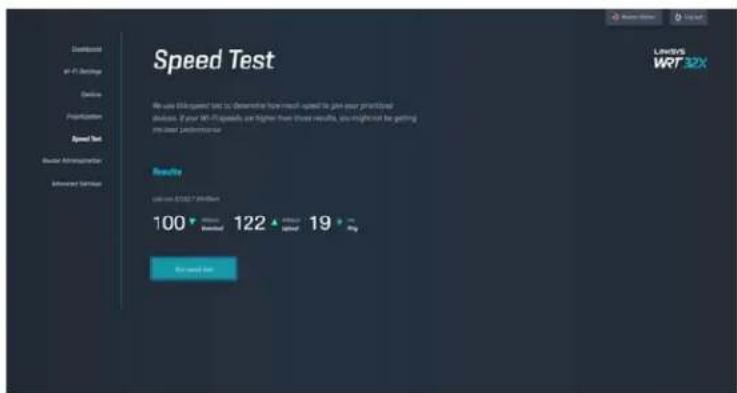

• Greičio bandymas p. 13

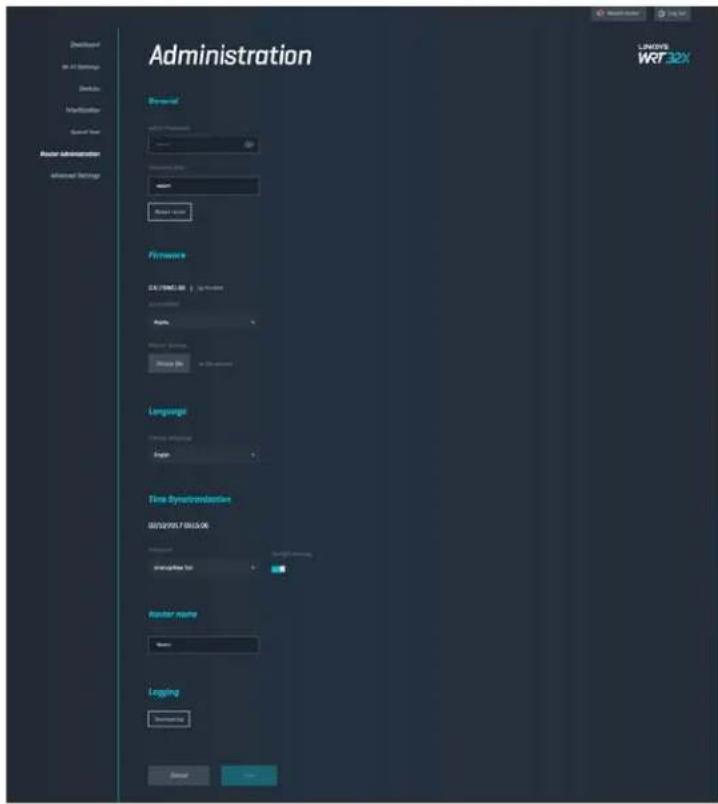

• Maršruto parinktuvo administravimas p. 14

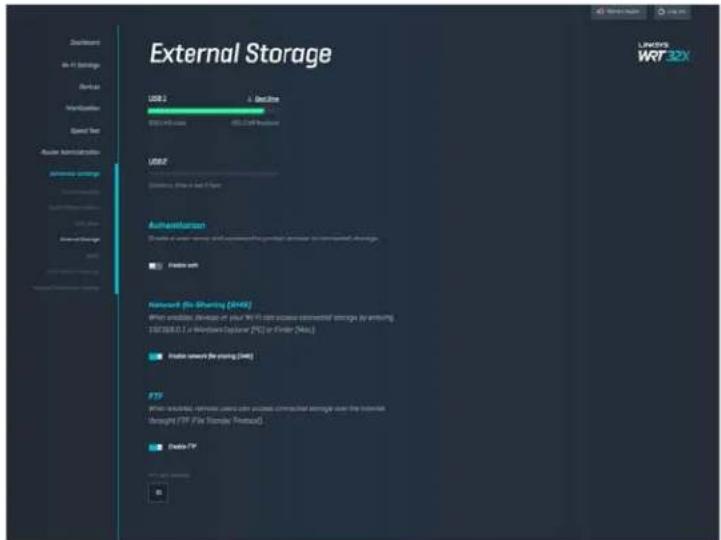

• Išorinė saugykla p. 15

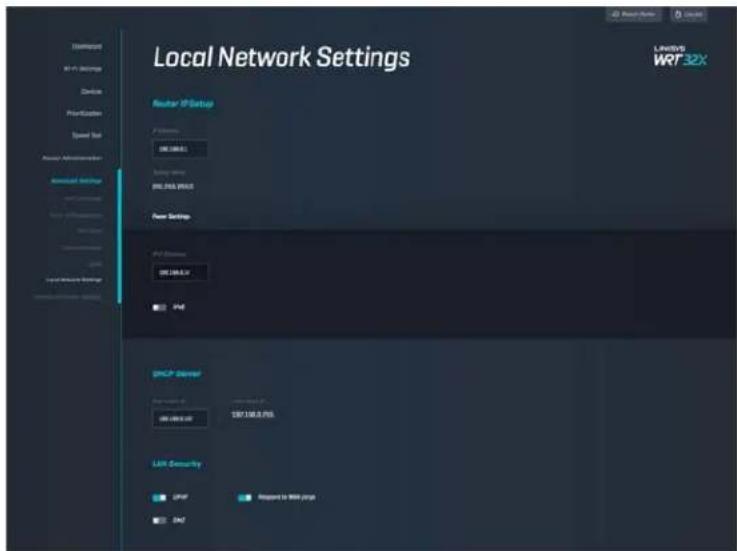

• Vietinio tinklo nuostatos p. 15
• Trikčių nustatymas ir šalinimas p. 16
• Sąranka buvo nesėkminga p. 16
• Pranešimas apie neprijungtą interneto kabelį p. 17
• Pranešimas, jog nepavyko pasiekti maršruto parinktuvo p. 18
• Po sąrankos p. 19
• Nėra interneto p. 19
• Techniniai duomenys p. 21
• „Linksys WRT32X“ p. 21

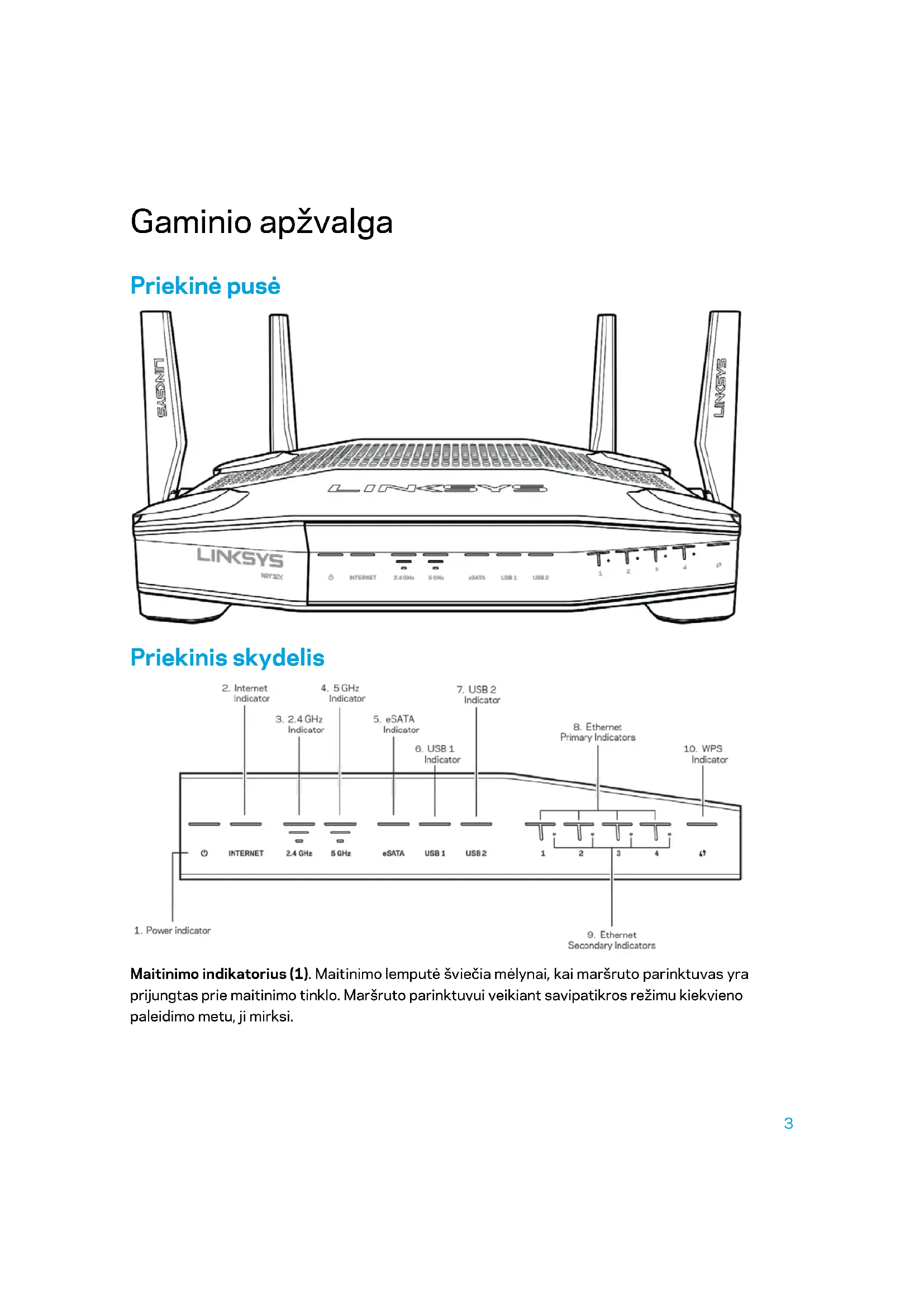

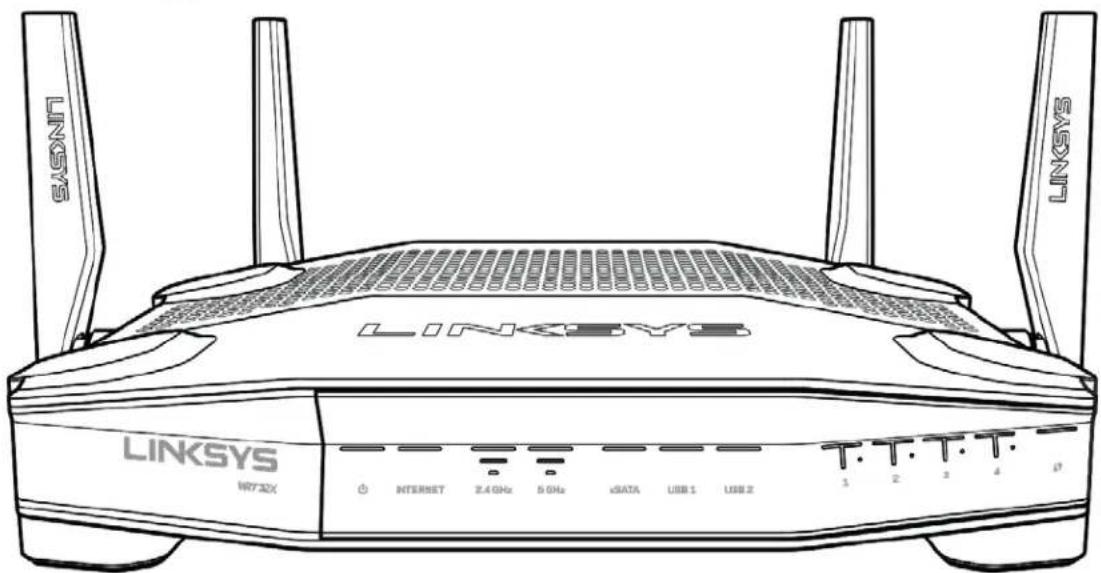

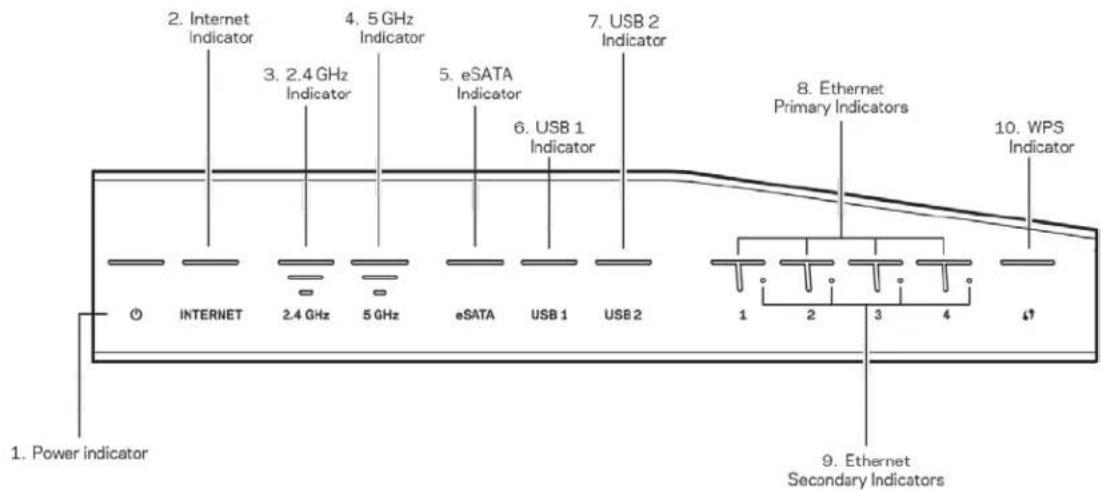

• Aplinkos Gaminio apžvalga Priekinė pusė Priekinis skydelis Maitinimo indikatorius (1). Maitinimo lemputė šviečia mėlynai, kai maršruto parinktuvas yra prijungtas prie maitinimo tinklo. Maršruto parinktuvui veikiant savipatikros režimu kiekvieno paleidimo metu, ji mirksi.4 Interneto indikatorius (2). Interneto lemputė šviečia mėlynai, kai yra prisijungta prie interneto. Maršruto parinktuvui veikiant ir mėginant užmegzti ryšį, ji mirksi. Šviečianti oranžinė lemputė rodo, kad ryšys nutrūko dėl konfigūracijos problemų. Kai ji mirksi oranžine spalva, tai rodo, kad ryšys nutrūko dėl techninės įrangos problemų. 2,4 GHz indikatorius (3). Kai vienas ar daugiau klientų prisijungę prie 2,4 GHz tinklo, lemputė šviečia mėlynai. Kai maršruto parinktuvas siunčia arba gauna duomenis per 2,4 GHz tinklą, lemputė mirksi. 5 GHz indikatorius (4). Kai vienas ar daugiau klientų prisijungę prie 5 GHz tinklo, lemputė šviečia mėlynai. Kai maršruto parinktuvas siunčia arba gauna duomenis per 5 GHz tinklą, lemputė mirksi. „eSATA“ indikatorius (5). Jeigu lemputė yra išjungta, USB / „eSATA“ prievadas yra išjungtas arba prijungtas USB įrenginys. Kai „eSATA“ įrenginys prijungtas, lemputė šviečia mėlynai. Lemputė mirksi, rodydama, kad „eSATA“ prievadas yra aktyvus. USB1 indikatorius (6). Jeigu lemputė yra išjungta, USB / „eSATA“ prievadas yra išjungtas arba prijungtas „eSATA“ įrenginys. Kai USB įrenginys yra prijungtas, lemputė šviečia mėlynai. Lemputė mirksi, rodydama, kad prievadas yra aktyvus. USB2 indikatorius (7). Kai USB įrenginys yra prijungtas, lemputė šviečia mėlynai. Lemputė mirksi, rodydama, kad prievadas yra aktyvus. ETERNETAS 1 – 4 (pagrindinis) (8). Šios sunumeruotos lemputės atitinka sunumeruotus prievadus maršruto parinktuvo galinėje plokštėje. Jei šviečia mėlyna lemputė, maršruto parinktuvas yra prijungtas prie įrenginio per tą prievadą. Lemputė mirksi, rodydama tinklo aktyvumą per tą prievadą. ETERNETAS 1 – 4 (antrinis) (9). Jei lemputė išjungta, maršruto parinktuvas sėkmingai prijungtas prie prietaiso per tą prievadą 10/100 Mbps greičiu. Nepertraukiamai šviečiantis mėlyna lemputė rodo, kad maršruto parinktuvas sėkmingai prijungtas prie įrenginio 1 000 Mbps greičiu. WPS indikatorius (10). Lemputė iki dviejų minučių lėtai mirksi per „Wi-Fi“ apsaugotą sąranką. Penkias sekundes ji švies mėlynai, parodydama, jog sėkmingai prisijungta. Jeigu WPS procesas nepavyksta, lemputė mirksi oranžine spalva. Jeigu taip nutiktų, patikrinkite, ar kliento įrenginys palaiko WPS. Palaukite, kol lemputė išsijungs, paskui bandykite iš naujo. Maršruto parinktuvas palaiko tik vieną WPS seansą vienu metu.5 Galinė pusė Reguliuojamos antenos (1). Prie maršruto parinktuvo prieš jį įjungiant reikia prijungti keturias reguliuojamas išorines antenas. Sukite antenos jungtį pagal laikrodžio rodyklę ant maršruto parinktuvo antenos prievado. Pastaba. Siekdami geriausių rezultatų, šonines antenas nustatykite į vertikalią padėtį, kaip parodyta paveikslėlyje kairėje. Mygtukas „Wi-Fi Protected Setup™“ (2). Paspauskite šį mygtuką, kai norėsite sukonfigūruoti belaidžio ryšio saugumą tinklo įrenginiuose, kuriuose įjungta „Wi-Fi“ apsaugota sąranka. Eterneto prievadai (3). Prijunkite eterneto kabelius prie šių mėlynų gigabito (10 / 100 / 1 000) prievadų ir tinklo laidinių įrenginių. Pastaba. Siekdami geriausių rezultatų, prie eterneto prievadų junkite CAT5e ar aukštesnės klasės laidus. Interneto prievadas (4). Prijunkite eterneto kabelį prie šio geltono gigabitų (10 / 100 / 1000) prievado ir plačiajuosčio interneto kabelio / DSL ar pluoštinės optikos modemo. Pastaba. Siekdami geriausių rezultatų, prie interneto prievado junkite CAT5e ar aukštesnės klasės laidus.6 USB 3.0 prievadas (5). Prijunkite ir dalykitės USB įrenginiu savo tinkle ar internetu. USB 2.0 / „eSATA combo“ prievadas (6) . Prijunkite ir dalykitės USB ar „eSATA“ įrenginiu savo tinkle ar internetu. Mygtukas „Reset“ (atkūrimas) (7). Norėdami atkurti maršruto parinktuvo gamyklines nuostatas, paspauskite šį mygtuką ir palaikykite 10 sekundžių (kol maitinimo lemputė pradės mirksėti). Maitinimo prievadas (8). Prijunkite pridedamą kintamosios srovės adapterį. Maitinimo jungiklis (9). Paspauskite į padėtį |, kad įjungtumėte maršruto parinktuvą.7 Nustatymas: pagrindinė informacija Norint atlikti nustatymą, reikės kompiuterio ar mobiliojo įrenginio. p. 213

1. Identifikuokite savo įrangą ir pasiruoškite nustatymui.

Modemas ARBA Modemo maršruto parinktuvas Jeigu turite atskirą modemą ir atskirą maršruto parinktuvą, atjunkite ir patraukite seną maršruto parinktuvą. Jeigu turite modemą-maršruto parinktuvą, palikite jį prijungtą.

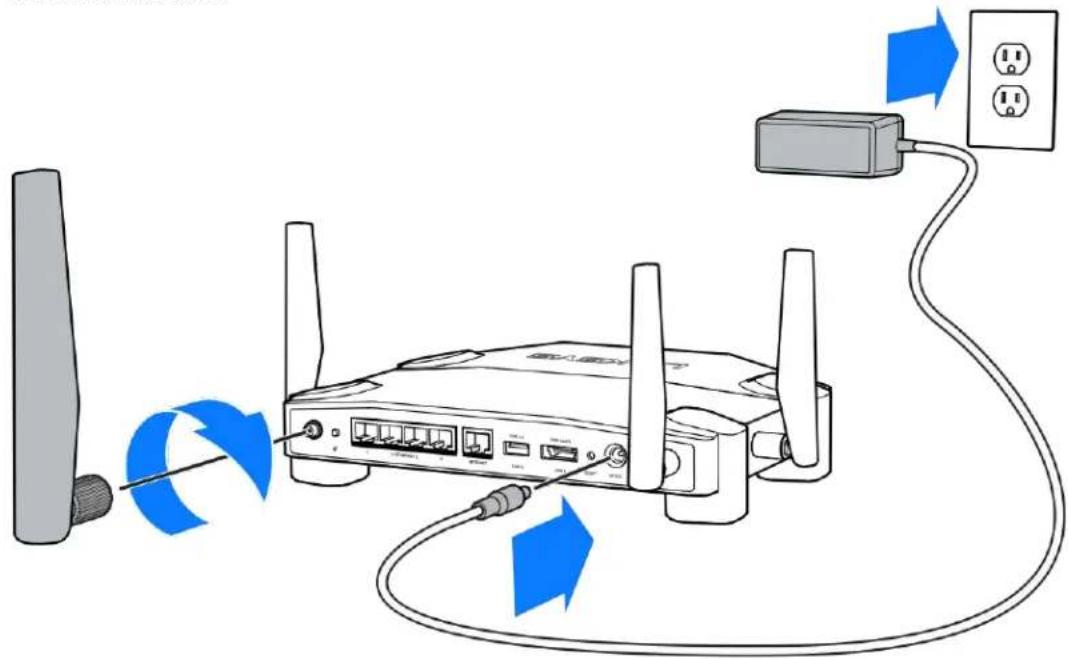

2. Pasukite antenas kaip parodyta paveikslėlyje ir prijunkite savo maršruto parinktuvą prie

maitinimo šaltinio.8

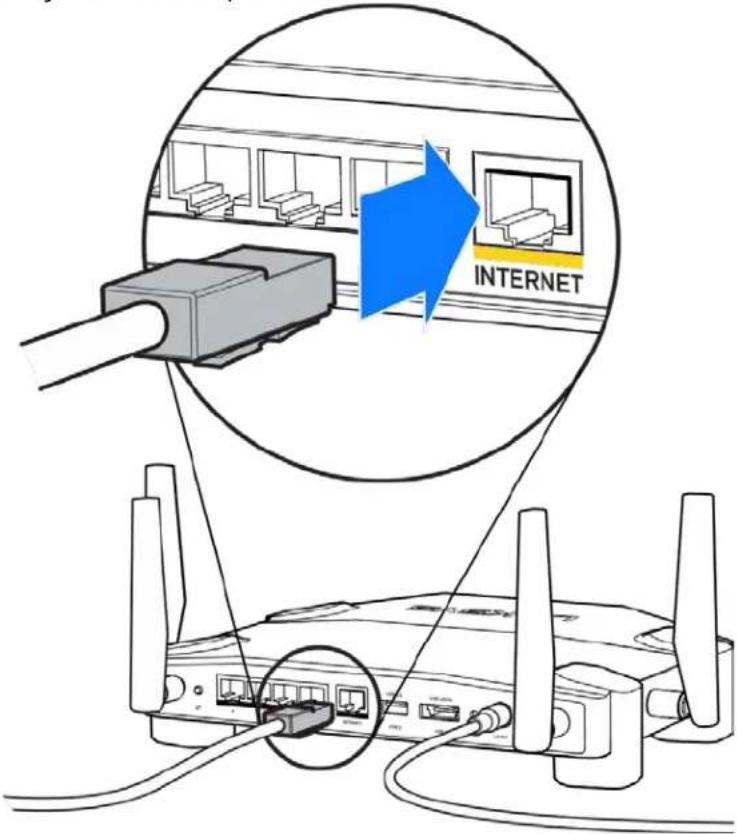

3. Prijunkite vieną pridedamo interneto kabelio galą prie geltonos INTERNETO jungties

naujame maršruto parinktuve.

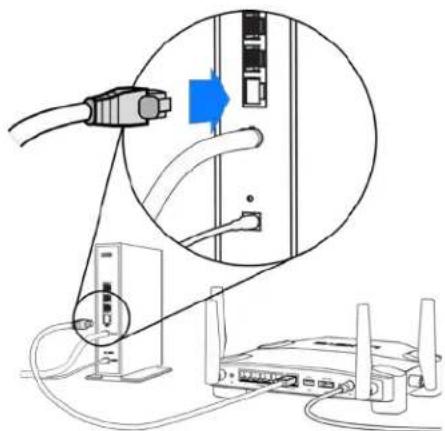

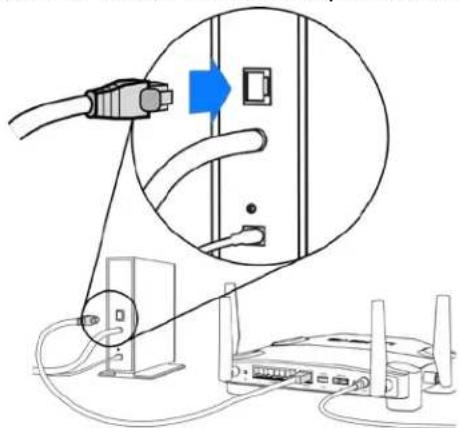

4. Prijunkite savo maršruto parinktuvą prie modemo arba modemo-maršruto parinktuvo.

Jeigu turite modemą, kitą galą prijunkite prie modemo eterneto (LAN) jungties. Jeigu turite modemą-maršruto parinktuvą, prijunkite jį prie laisvos jungties.9 5-am ir 6-am veiksmui Jums reikės kompiuterio arba mobiliojo įrenginio.

5. Prisijunkite prie laikinos sąrankos „Wi-Fi“ (pavadinimas ant lipduko Trumpame pradžios

vadove, kuris buvo pateiktas su Jūsų maršruto parinktuvu) ir įveskite slaptažodį. (Šiuos duomenis vėliau galite pritaikyti sau.)

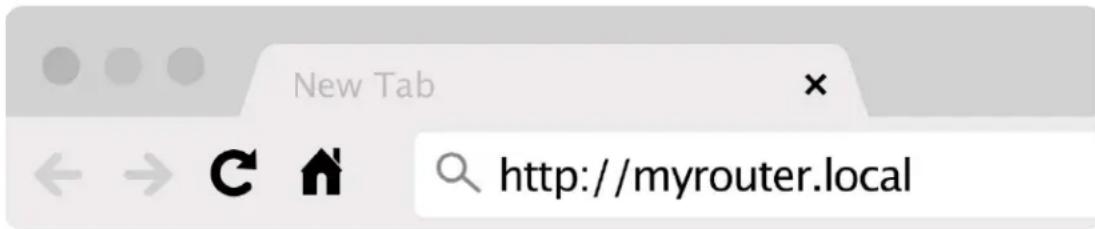

6. Žiniatinklio naršyklėje įveskite http://myrouter.local. Norėdami baigti maršruto parinktuvo

sąranką, vykdykite ekrane pateiktas instrukcijas. Taip pat norėdami pradėti sąranką į naršyklę galite įvesti 192.168.1.1. Rankinis nustatymas

1. Eterneto laidu prijunkite kompiuterį prie maršruto parinktuvo

2. Naršyklėje suveskite 192.168.1.1.

3. Pasveikinimo puslapio apačioje pasirinkite „praleisti sąranką“.

4. Sąlygų ekrano apačioje spustelėkite mygtuką „Sutinku“.10

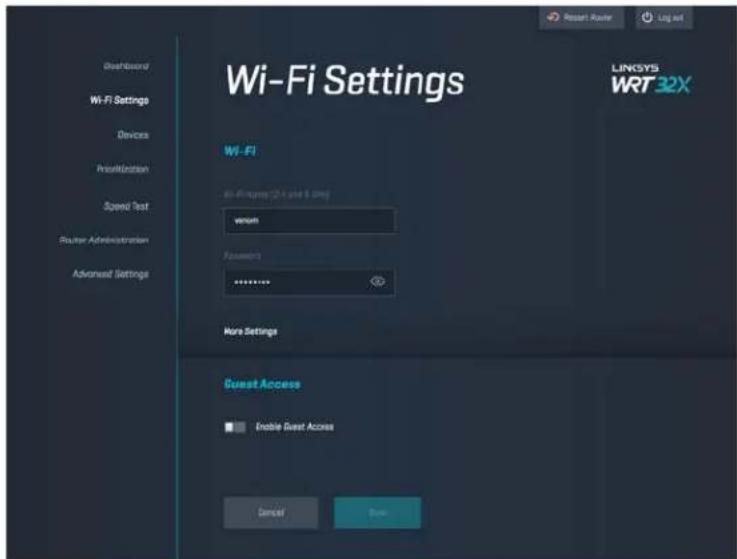

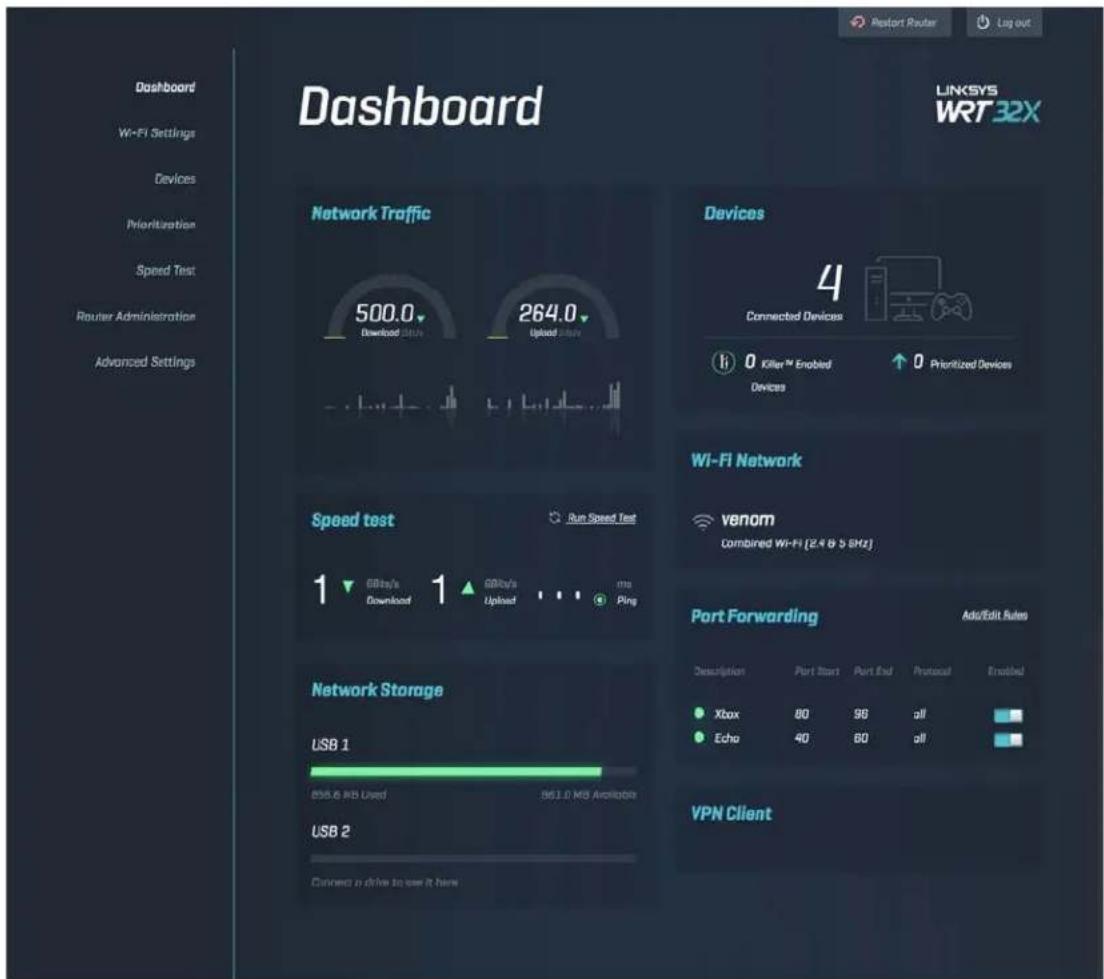

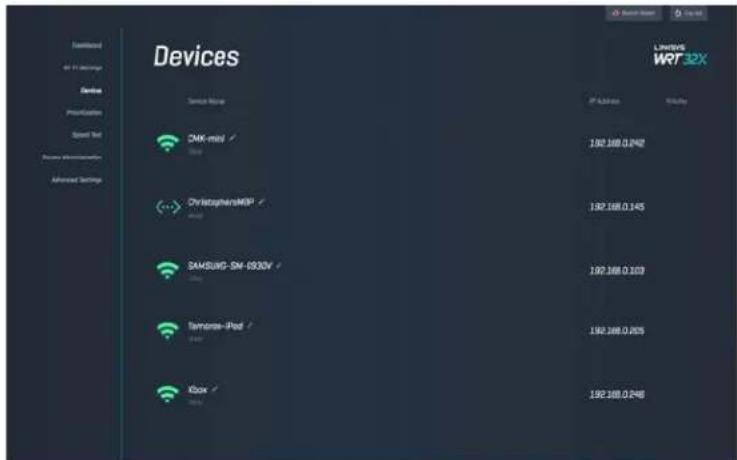

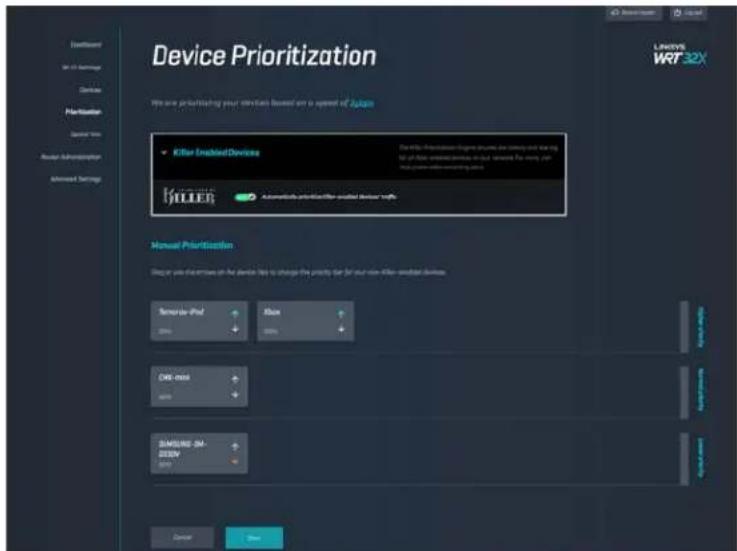

Atsispausdinkite šį puslapį, tuomet įrašykite maršruto parinktuvo ir paskyros nuostatas į toliau pateiktą lentelę kaip nuorodą. Pastabas laikykite saugioje vietoje. 2,4 GHz „Wi-Fi“ pavadinimas 2,4 GHz „Wi-Fi“ slaptažodis 5 GHz „Wi-Fi“ pavadinimas 5 GHz „Wi-Fi“ slaptažodis Administratoriaus slaptažodis Svečio „Wi-Fi“ pavadinimas Svečio „Wi-Fi“ slaptažodis11 WRT32X nuostatos Valdymo portalas Valdymo portalas yra Jūsų maršruto parinktuvo pradžios puslapis. Pagrindiniame valdymo portalo lange rodomi Jūsų maršruto parinktuvo ir „Wi-Fi“ veikimo duomenys.12 „Wi-Fi‘‘ nuostatos Peržiūrėkite ir tvarkykite „Wi-Fi“ nuostatas: vardą ir slaptažodį, saugumo tipą, „Wi-Fi“ režimą, kanalą ir kanalo plotį. Jūs taip pat galite nustatyti svečio prieigą, sukūrę atskirą „Wi-Fi“ vardą ir slaptažodį bendrinti su svečiais. Perjunkite į išjungimo padėtį, kai tinklo nereikia saugoti nuo neleistinų naudotojų. Įrenginiai Peržiūrėkite laidinius ir belaidžius įrenginius, prijungtus prie Jūsų maršruto parinktuvo, ir gaukite jų IP adresus.13 Įrenginių prioretizavimas Perkelkite įrenginius į prioritetų lygius, kad pasiektumėte geriausią srautinio perdavimo ir žaidimo internetu našumą. Automatiškai suteikite prioritetus „Killer“ palaikantiems įrenginiams, kad sumažintumėte gaištį ir delsą. Kuo aukštesnis prioritetas, to geresnė prieiga prie Jūsų interneto ryšio. Mažo prioriteto įrenginiai dalysis likusiu pajėgumu. Daugiau informacijos apie „Killer“ rasite svetainėje http://www.killernetworking .com. Greičio bandymas Išmatuokite savo maršruto parinktuvo atsisiuntimo (iš interneto) ir įkėlimo (į internetą) greičius. Greičiai gali skirtis dėl daugelio veiksnių, pavyzdžiui, atsižvelgiant į tai, kiek įrenginių yra prijungta prie Jūsų maršruto parinktuvo ir ką šie įrenginiai daro. Greičio bandymas yra geras būdas sužinoti, ar Jūsų interneto paslaugos teikėjas suteikia Jums žadėto lygio paslaugą.14 Maršruto parinktuvo administravimas Peržiūrėkite arba keiskite pagrindines maršruto parinktuvo nuostatas, įskaitant savo administratoriaus slaptažodį ir užuominą, techninės įrangos atnaujinimo metodą, laiko zoną ir maršruto parinktuvo pavadinimą.15 Išorinė saugykla Prijunkite USB atmintinę (nepridedama) ir nustatykite failų bendrinimą bei FTP prieigą. Vietinio tinklo nuostatos Peržiūrėkite ir keiskite pagrindines ir išplėstines tinklo nuostatas.16 Trikčių nustatymas ir šalinimas Daugiau pagalbos iš mūsų apdovanojimą laimėjusios klientų aptarnavimo tarnybos rasite adresu linksys.com/support/WRT32X. Sąranka buvo nesėkminga Jeigu Jums nepavyko atlikti sąrankos naudojant žiniatinklio sąrankos vedlį:

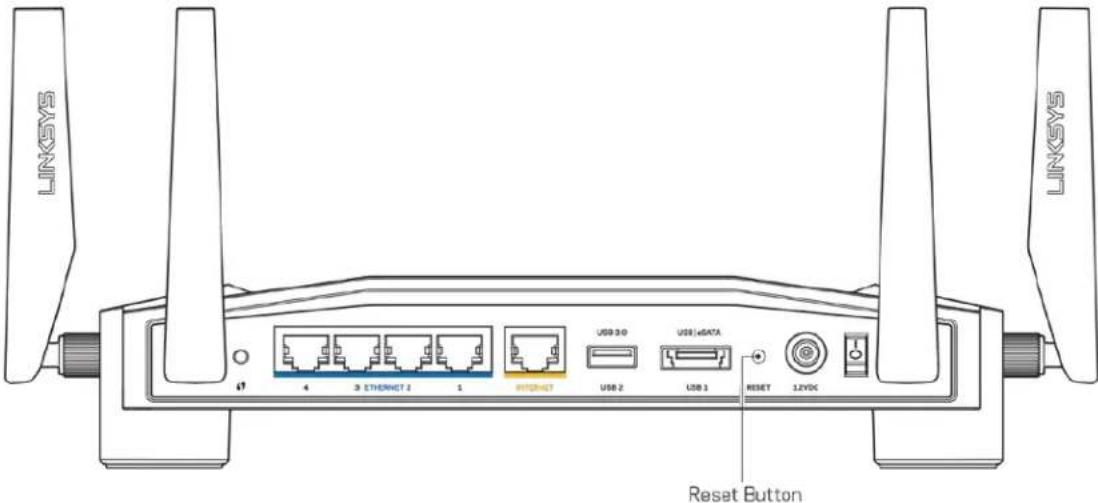

Popieriaus spaustuku arba segtuku spauskite atkūrimo mygtuką maršruto parinktuve maždaug 10 sekundžių. Iš naujo paleiskite sąrankos vedlį.

Laikinai išjunkite kompiuterio ugniasienę (žr. saugos programinės įrangos instrukcijas, kur pateikiama pagalbos). Vėl prijunkite maršruto parinktuvą.

Jei turite kitą kompiuterį, naudokite tą kompiuterį ir vėl prijunkite maršruto parinktuvą.17 Pranešimas apie neprijungtą interneto kabelį

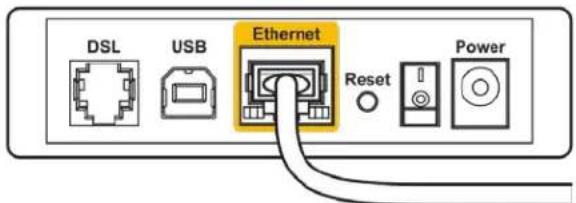

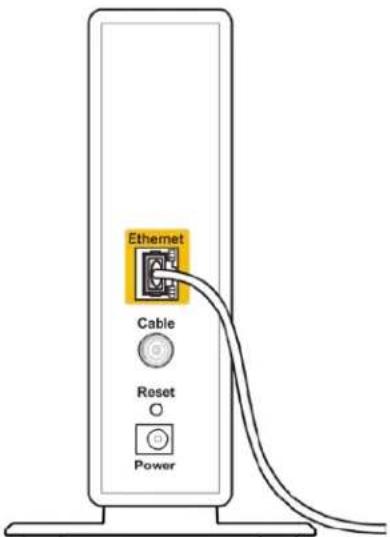

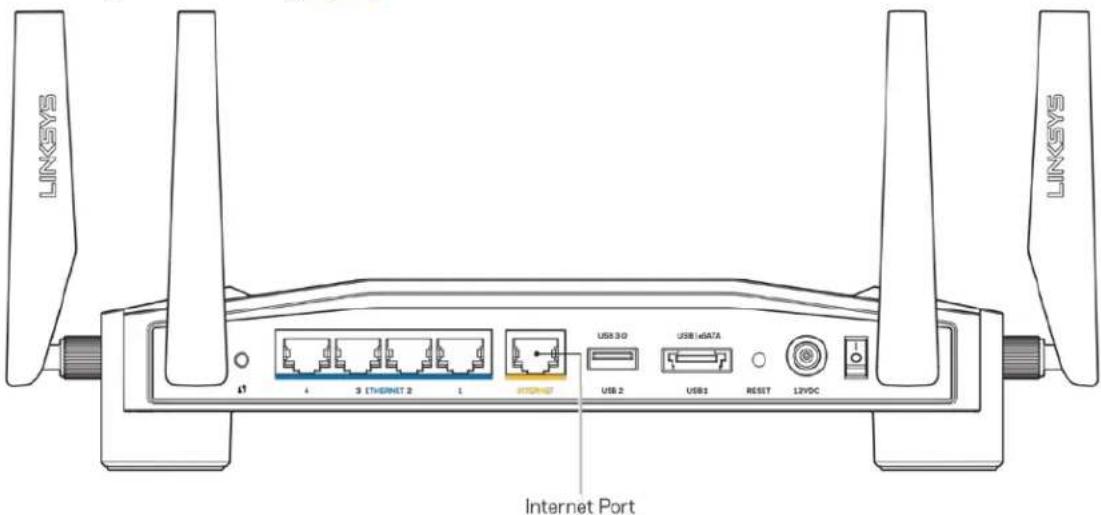

Įsitikinkite, kad eterneto kabelis (pavyzdžiui, kartu su maršruto parinktuvu tiekiamas laidas) yra tvirtai prijungtas prie geltono INTERNETO prievado maršruto parinktuvo gale bei prie atitinkamo modemo arba modemo-maršruto parinktuvo prievado. Žr. sąrankos instrukcijose 4 veiksmą (8 psl.)

Įsitikinkite, kad modemas prijungtas prie maitinimo ir yra įjungtas. Jei jis turi maitinimo jungiklį, įsitikinkite, kad jis nustatytas į ON (įjungta) arba I padėtį (o ne O padėtį).

Jei interneto paslauga yra kabelinė, įsitikinkite, kad kabelio modemo CABLE (kabelio) prievadas yra prijungtas prie ISP tiekiamo bendraašio kabelio.18

Jei interneto paslauga yra teikiama per DSL, įsitikinkite, kad DSL linija yra prijungta prie modemo DSL prievado.

Jei kompiuteris anksčiau buvo prijungtas prie modemo USB laidu, atjunkite USB laidą.

Vėl prijunkite maršruto parinktuvą. Pranešimas, jog nepavyko pasiekti maršruto parinktuvo Norėdami pasiekti maršruto parinktuvo administravimo įrankį, turite prijungti maršruto parinktuvą prie tinklo. Jei šiuo metu turite belaidę interneto prieigą, gali būti, kad atsitiktinai prisijungėte prie kito belaidžio tinklo. Problemos šalinimas „Windows“ kompiuteriuose*:

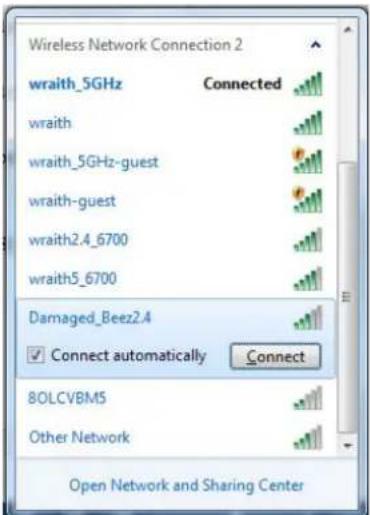

Sistemos juostelėje spustelėkite belaidžio tinklo piktogramą, kad pamatytumėte galimų „Wi-Fi“ tinklų sąrašą.

Spustelėkite tinklo pavadinimą. Spustelėkite „Prisijungti“. Pavyzdyje toliau kompiuteris buvo prijungtas prie kito belaidžio ryšio tinklo, pavadinto „wraith_5GHz“. „Linksys WRT32X“ maršruto parinktuvo belaidžio ryšio tinklo pavadinimas (šiame pavyzdyje – „Damaged_Beez2.4“) yra rodomas parinktas.

Jei būsite paraginti įvesti tinklo kodą, įveskite slaptažodį (saugos kodą) į laukelius „Tinklo kodas“ ir „Patvirtinti tinklo kodą“. Spustelėkite „Prisijungti“.

Kai Jūsų kompiuteris prisijungia prie tinklo, Jums turi būti prieinamas maršruto parinktuvo administravimo įrankis. Naršyklėje suveskitehttp://myrouter.local

*Priklausomai nuo „Windows“ versijos, atliekant šiuos veiksmus žodžiai ar piktogramos gali skirtis. Problemos šalinimas „Mac“ kompiuteriuose:

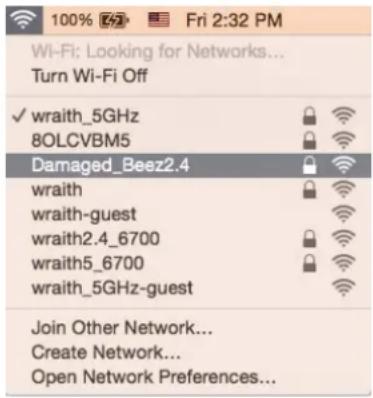

Meniu juostoje, esančioje ekrano viršuje, spustelėkite „Wi-Fi“ piktogramą. Bus parodytas belaidžių tinklų sąrašas. „Linksys Smart Wi-Fi“ automatiškai priskyrė tinklui pavadinimą.

Pavyzdyje toliau kompiuteris buvo prijungtas prie kito belaidžio ryšio tinklo, pavadinto „wraith_5GHz“. „Linksys WRT32X“ maršruto parinktuvo belaidžio ryšio tinklo pavadinimas (šiame pavyzdyje – „Damaged_Beez2.4“) yra rodomas parinktas.

Spustelėkite „Linksys WRT32X“ maršruto parinktuvo belaidžio ryšio tinklo pavadinimą (pavyzdyje – „Damaged_Beez2.4“).

Įrašykite belaidžio tinklo slaptažodį (saugos kodą) į laukelį „Slaptažodis“. Spustelėkite OK (gerai). Po sąrankos Nėra interneto Jei maršruto parinktuvas neužmezga ryšio su internetu, žiniatinklio naršyklėje problema gali būti parodyta kaip pranešimas „Cannot find [Internet address]“ (nepavyko rasti [interneto adresas]). Jei žinote, kad interneto adresas yra teisingas ir, pamėginus įvesti keletą galiojančių interneto adresų, buvo gautas tas pats rezultatas, gali būti Jūsų ISP arba modemo arba modemo-maršruto parinktuvo problema. Keletas galimų pataisymo būdų:

Įsitikinkite, kad tinkamai prijungti eterneto ir maitinimo kabeliai.

Įsitikinkite, kad maitinimo lizdui, prie kurio prijungtas maršruto parinktuvas, tiekiama įtampa.

Susisiekite su ISP ir pasiteiraukite apie ryšio nutraukimą Jūsų vietovėje. Dažniausiai naudojamas maršruto parinktuvo gedimų lokalizavimo būdas – paleisti jį iš naujo išjungiant ir vėl įjungiant. Tuomet maršruto parinktuvas gali įkelti pasirinktinius parametrus, o kiti įrenginiai (pvz., modemas) galės rasti maršruto parinktuvą ir su juo užmegzti ryšį.20 Norint vėl paleisti maršruto parinktuvą naudojant maitinimo laidą:

Atjunkite maitinimo laidą nuo maršruto parinktuvo ir modemo arba modemo-maršruto- parinktuvo.

Palaukite 10 sekundžių, tada maitinimo laidą vėl prijunkite prie modemo arba modemo- maršruto parinktuvo. Įsitikinkite, kad juo teka įtampa.

Palaukite, kol nustos mirksėti interneto lemputė ant Jūsų modemo arba modemo-maršruto parinktuvo (maždaug dvi minutes). Vėl prijunkite maitinimo laidą prie maršruto parinktuvo.

Palaukite, kol nustos mirksėti maitinimo lemputė. Prieš mėgindami jungtis prie interneto kompiuteryje, palaukite dvi minutes. Norint iš naujo paleisti maršruto parinktuvą naudojant maršruto parinktuvo žiniatinklio administravimo įrankį:

Prisijunkite prie savo WRT32X. (Žr. sąrankos instrukcijose 6 veiksmą 9 psl.)

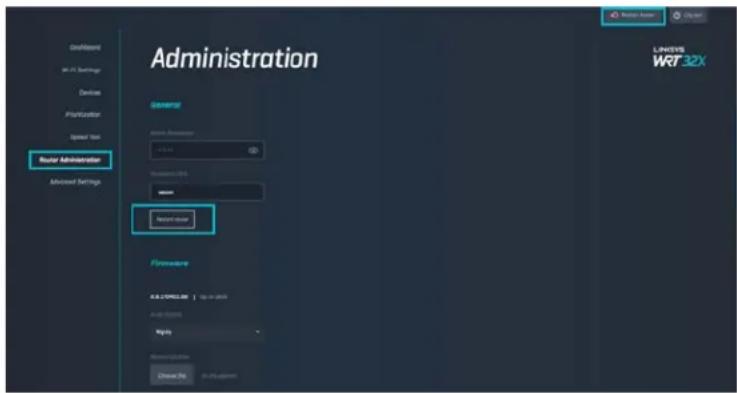

Ekrano kairėje pusėje naršymo juostoje spustelėkite Maršruto parinktuvo administravimas.

Spustelėkite „Iš naujo paleisti maršruto parinktuvą“.

Maršruto parinktuvas bus paleistas iš naujo. Visuose prijungtuose įrenginiuose laikinai bus nutrauktas interneto ryšys. Jie automatiškai bus vėl prijungti, kai maršruto parinktuvas bus vėl paruoštas.21 Techniniai duomenys „Linksys WRT32X‘‘ Modelio pavadinimas WRT32X „Wi-Fi“ žaidimų maršruto parinktuvas Aprašymas Dviejų juostų gigabitų maršruto parinktuvas su 2 USB Modelio numeris WRT32X Jungiklio prievado greitis 10 / 100 / 1 000 Mb/sek. (greitasis eternetas) Radijo dažnis 2,4 ir 5 GHz Antenų skaičius 4 išorinės reguliuojamos antenos Prievadai USB 3.0, USB 2.0 / „eSATA“, maitinimas

internetas, eternetas (1–4), R-SMA antena (4) Mygtukai Nustatymo iš naujo, „Wi-Fi Protected Setup“, maitinimo Lemputės Maitinimas, internetas, 2,4 GHz, 5 GHz, „eSATA“, USB1, USB2, eternetas (1–4), „Wi-Fi“ apsaugota sąranka UPnP Palaikoma Saugos funkcijos WPA2 Saugos kodo bitai Iki 128 bitų kodavimas Failų saugojimo sistemos palaikymas FAT, NTFS ir HFS+ Aplinkos Matmenys 9,68 x 7,64 x 2,05 col. be antenų (246 x 194 x 52 mm) Gaminio svoris 883 g (31 unc.) maitinimas 12 V, 3A Sertifikavimas FCC, IC, CE, „Wi-Fi“ (a/b/g/n/ac) Darbinė temperatūra 32–104 °F (0–40 °C) Laikymo temperatūra –4–140 °F (–20–60 °C) Veikimo aplinkos drėgnis 10–80 % santykinis drėgnis, be kondensato Laikymo aplinkos drėgnis 5–90%, be kondensato22 Pastabos: reguliavimo, garantijos ir saugos informacijos ieškokite kartu su maršruto parinktuvu gautame įdėkle (JAV) arba kompaktiniame diske (visoms kitoms šalims) arba apsilankykite adresu Linksys.com/support/WRT32X. Techniniai duomenys gali būti keičiami iš anksto nepranešus. Didžiausias našumas siejamas su IEEE standarto 802.11 techniniais duomenimis. Faktinis veikimas gali skirtis, įskaitant mažesnį belaidžio tinklo pajėgumą, duomenų perdavimo greitį, diapazoną ir aprėptį. Veikimo rezultatus lemia daugybė veiksnių, sąlygų ir kintamųjų, įskaitant atstumą nuo prieigos taško, tinklo srauto apimtį, statybines medžiagas ir konstrukciją, naudojamą operacinę sistemą, naudojamų belaidžių gaminių derinį, trikdžius ir kitas neigiamas sąlygas. „BELKIN“, „LINKSYS“ ir daugelis gaminių pavadinimų ir logotipų yra „Belkin“ bendrovių grupės prekių ženklai. Minimi trečiųjų šalių prekių ženklai yra atitinkamų savininkų nuosavybė. Šiame gaminyje naudojamos trečiųjų šalių įrangos licencijas ir pranešimus galima peržiūrėti čia: http://support.linksys.com/en-us/license. Susisiekite su http://support.linksys.com/en- us/gplcodecenter, jei turite klausimų arba GPL šaltino kodo užklausų. © 2017 m. „Belkin International, Inc.“ ir (arba) jos pavaldžiosios įmonės. Visos teisės saugomos.1
