KÄYTTÖOHJE WRT32XB LINKSYS

Ühendage toitekaabel ruuterist ja modemist/modemruuterist lahti.

• Käyttöopas2 Sisällys Tuotteen yleiskatsaus p. 3
• Laite edestä p. 3
• Etupaneeli p. 3

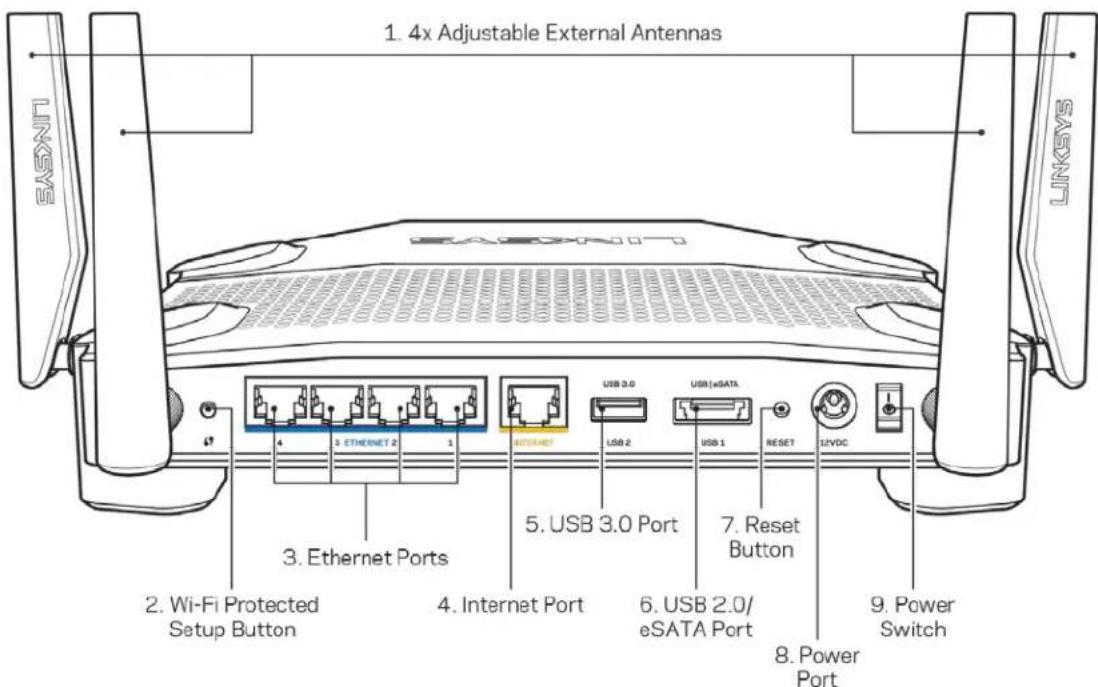

• Laite takaa p. 5
• Käytön aloittaminen: Perusteet p. 7
• WRT32X:n asetukset p. 11
• Koontinäyttö p. 11
• Wi-Fi-asetukset p. 12
• Laitteet p. 12
• Laitteen priorisointi p. 13

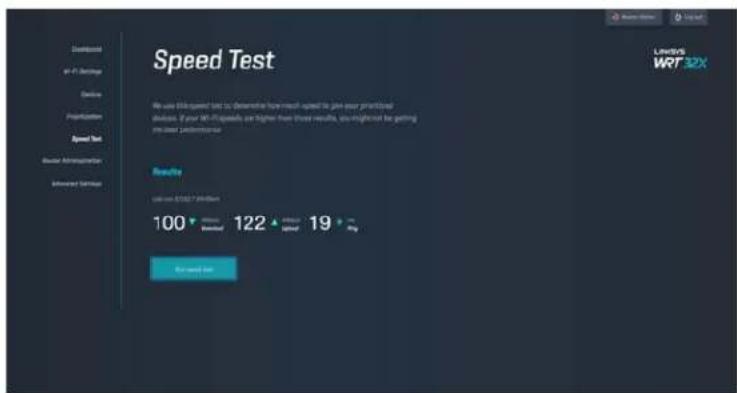

• Nopeustesti p. 13

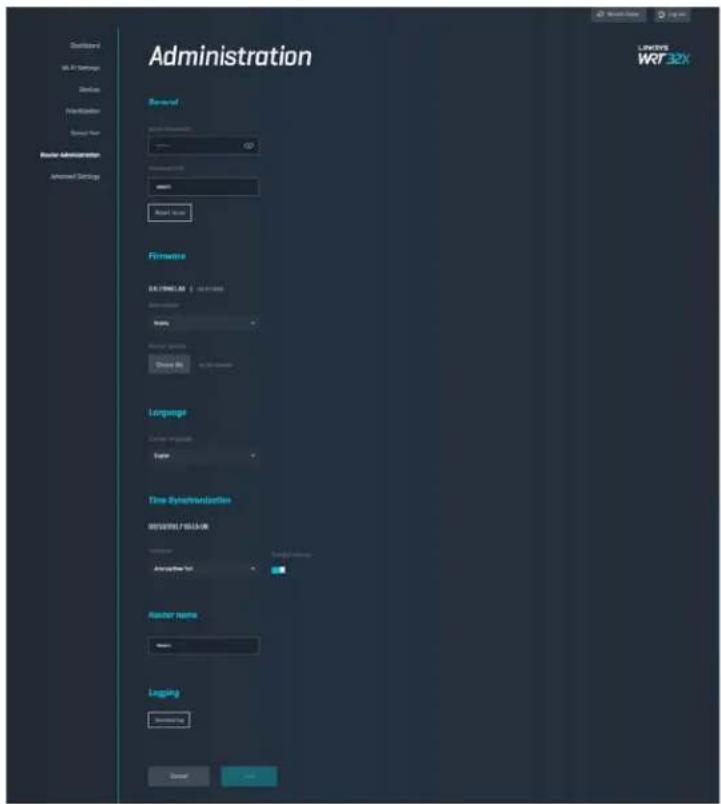

• Reitittimen hallinta p. 14

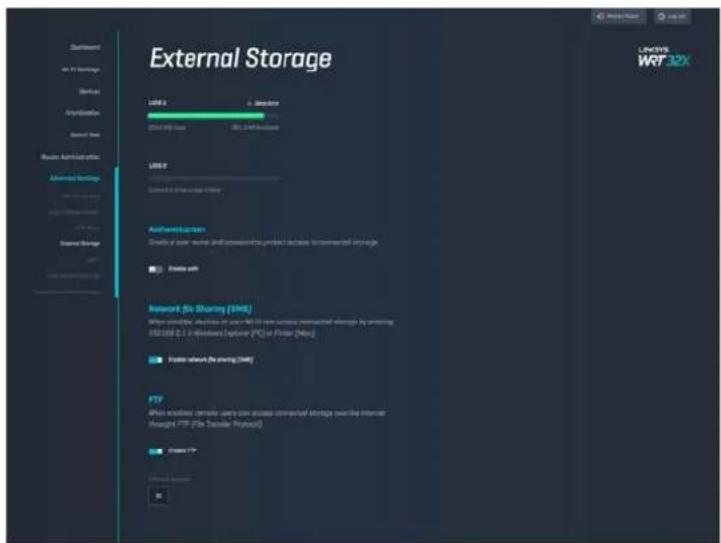

• Ulkoinen tallennustila p. 14

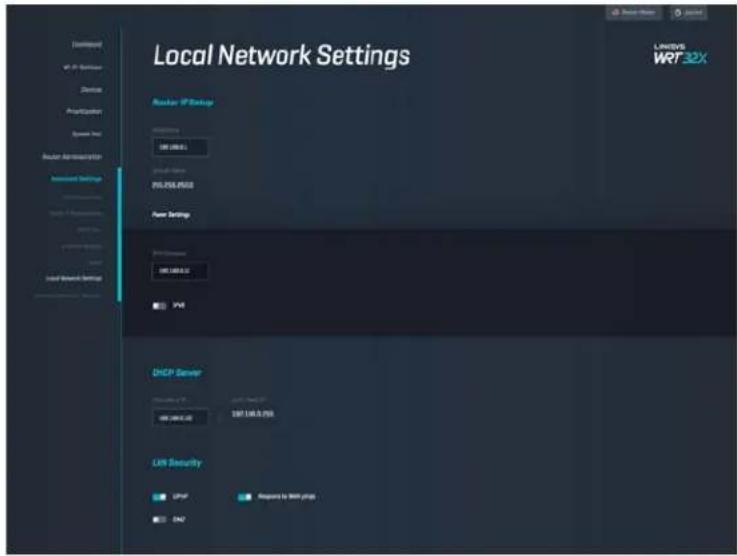

• Lähiverkon asetukset p. 15
• Vianmääritys p. 16
• Asennus ei onnistunut p. 16
• Internet-kaapelia ei ole liitetty -viesti p. 17
• Reititintä ei voi avata -viesti p. 18
• Asennuksen jälkeen p. 19
• Internet-yhteys ei ole käytettävissä p. 19
• Tekniset tiedot p. 21
• Linksys WRT32X p. 21

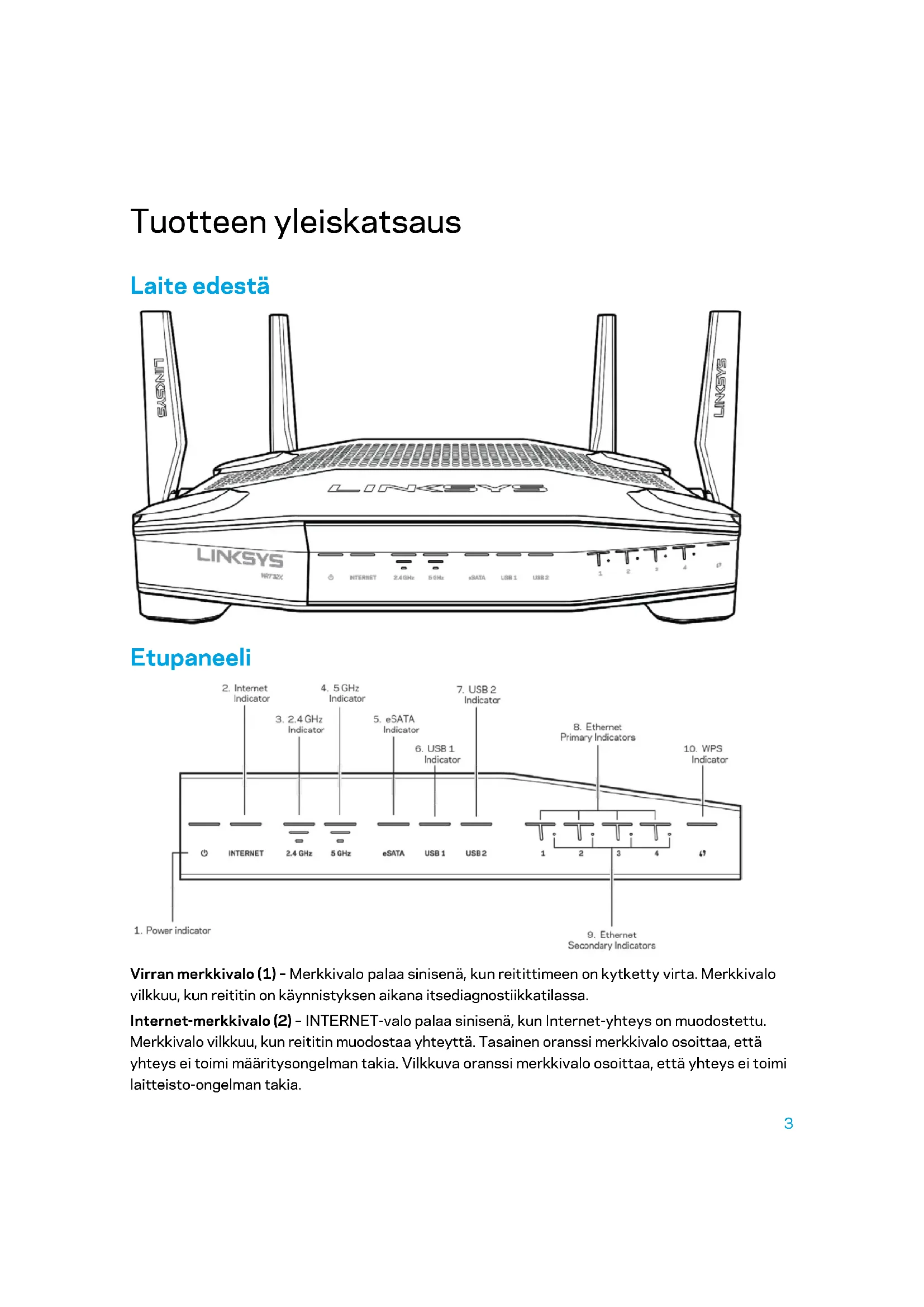

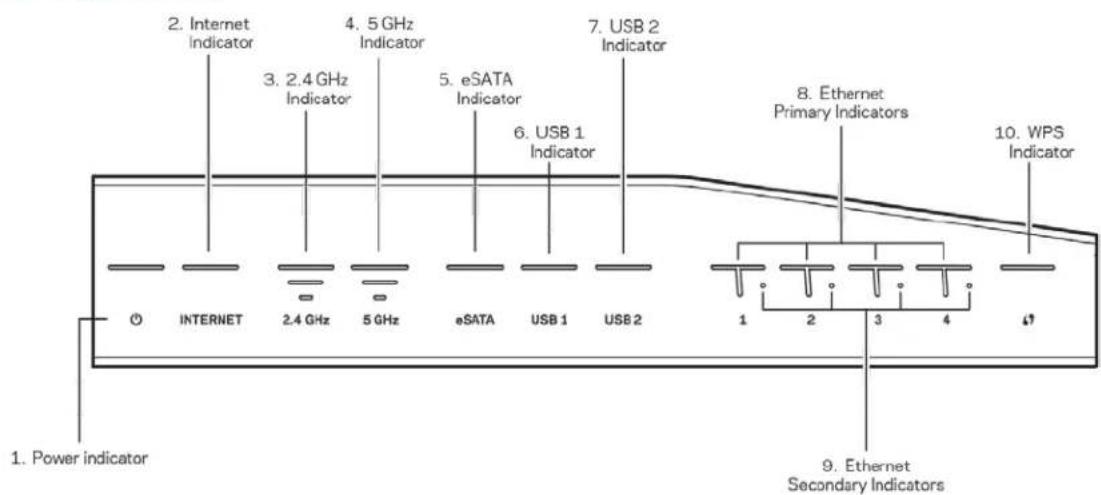

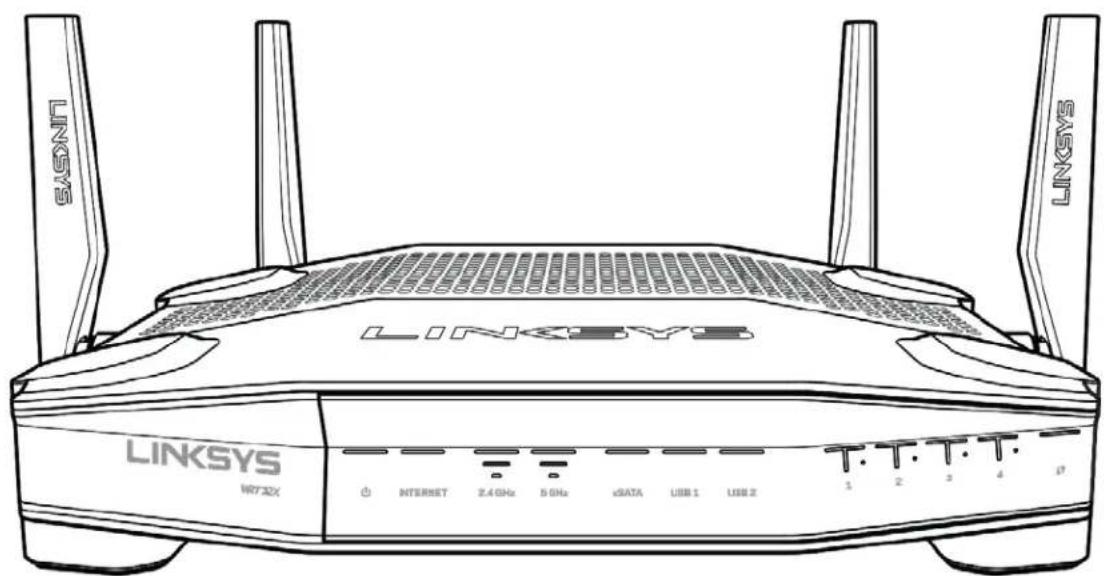

• Käyttöympäristötiedot Tuotteen yleiskatsaus Laite edestä Etupaneeli Virran merkkivalo (1) – Merkkivalo palaa sinisenä, kun reitittimeen on kytketty virta. Merkkivalo vilkkuu, kun reititin on käynnistyksen aikana itsediagnostiikkatilassa. Internet-merkkivalo (2) – INTERNET-valo palaa sinisenä, kun Internet-yhteys on muodostettu. Merkkivalo vilkkuu, kun reititin muodostaa yhteyttä. Tasainen oranssi merkkivalo osoittaa, että yhteys ei toimi määritysongelman takia. Vilkkuva oranssi merkkivalo osoittaa, että yhteys ei toimi laitteisto-ongelman takia.4 2,4 GHz:n merkkivalo (3) – Merkkivalo palaa tasaisen sinisenä, kun 2,4 GHz:n verkkoon on kytketty asiakaslaitteita. Merkkivalo vilkkuu, kun reititin lähettää tai vastaanottaa tietoja 2,4 GHz:n verkossa. 5 GHz:n merkkivalo (4) – Merkkivalo palaa tasaisen sinisenä, kun 5 GHz:n verkkoon on kytketty asiakaslaitteita. Merkkivalo vilkkuu, kun reititin lähettää tai vastaanottaa tietoja 5 GHz:n verkossa. eSATA-merkkivalo (5) – Jos valo ei pala, USB/eSATA-portti ei ole käytössä tai siihen on kytketty USB-laite. Valo palaa sinisenä, kun eSATA-laite on yhdistetty. Valon vilkkuminen ilmaisee että eSATA-portissa on toimintaa. USB1-merkkivalo (6) – Jos valo ei pala, USB/eSATA-portti ei ole käytössä tai siihen on kytketty eSATA-laite. Valo palaa sinisenä, kun USB-laite on yhdistetty. Valon vilkkuminen ilmaisee että portissa on toimintaa. USB2-merkkivalo (7) – Valo palaa sinisenä, kun USB-laite on yhdistetty. Valon vilkkuminen ilmaisee että portissa on toimintaa. ETHERNET 1–4 (ensisijainen) (8) – Nämä numeroidut merkkivalot vastaavat reitittimen takapaneelin numeroituja portteja. Jos merkkivalo palaa sinisenä, reititin on kytketty johonkin laitteeseen kyseisen portin kautta. Sen vilkkuminen osoittaa, että kyseisessä portissa on verkkotoimintaa. ETHERNET 1–4 (toissijainen) (9) – Jos valo ei pala, reititin on kytketty johonkin laitteeseen kyseisen portin kautta 10/100 Mbps:n yhteydellä. Sinisenä palava merkkivalo ilmaisee, että reititin on kytketty laitteeseen 1 000 Mbps:n yhteydellä. WPS-merkkivalo (10) – Merkkivalo vilkkuu hitaasti enintään kahden minuutin ajan Wi-Fi Protected Setup -määrityksen aikana. Merkkivalo palaa tasaisesti sinisenä viiden sekunnin ajan, kun yhteys on muodostettu. Valo vilkkuu oranssina, jos WPS-prosessi epäonnistuu. Jos näin tapahtuu, varmista, että asiakaslaite tukee WPS-toimintoa. Odota, kunnes valo on sammunut, ja yritä sitten uudelleen. Reititin tukee yhtä WPS-istuntoa kerrallaan.5 Laite takaa Säädettävät antennit (1) – Neljä erillistä säädettävää antennia on liitettävä reitittimeen ennen virran kytkemistä. Kytke antenni reitittimen antenniporttiin kääntämällä antennin liitintä myötäpäivään. Huomautus: Paras suorituskyky saadaan asettamalla sivuilla olevat antennit pystysuuntaan vasemmalla olevan kuvan mukaisesti. Wi-Fi Protected Setup™ -painike (2) – Painamalla tätä voit määrittää langattoman yhteyden suojauksen Wi-Fi Protected Setup -yhteensopivissa verkkolaitteissa. Ethernet-portit (3) – Kytke Ethernet-kaapelit sinisiin Gigabit (10/100/1000) -portteihin ja langallista verkkoyhteyttä käyttävin laitteisiin. Huomautus: Paras suorituskyky saadaan käyttämällä Ethernet-porteissa vähintään CAT5e- luokan kaapeleita. Internet-portti (4) – Kytke Ethernet-kaapeli keltaiseen Gigabit (10/100/1000) -porttiin ja laajakaistayhteyden kaapeli-, DSL- tai valokuitumodeemiin. Huomautus: Paras suorituskyky saadaan käyttämällä Internet-porteissa vähintään CAT5e- luokan kaapeleita.6 USB 3.0 -portti (5) – Yhdistä ja jaa USB-asema kotiverkkoon tai Internetiin. USB 2.0/eSATA -yhdistelmäportti (6) – Yhdistä ja jaa USB- tai eSATA-asema kotiverkkoon tai Internetiin. Nollauspainike (7) – Voit palauttaa reitittimen tehdasasetukset pitämällä tätä painiketta painettuna 10 sekuntia (kunnes virran merkkivalo alkaa vilkkua). Virtaliitäntä (8) – Kytke mukana toimitettu verkkovirtasovitin tähän liitäntään. Virtakytkin (9) – Kytke virta reitittimeen painamalla kytkin |-asentoon.7 Käytön aloittaminen: Perusteet Asennuksen viimeistelyyn tarvitset tietokoneen tai mobiililaitteen. p. 213

1. Valitse laitteesi alla ja valmistele se asennusta varten.

Modeemi TAI Modeemireititin Jos käytössäsi on erillinen modeemi ja reititin, irrota ja poista vanha reititin. Jos käytössäsi on modeemireititin, jätä se kytketyksi.

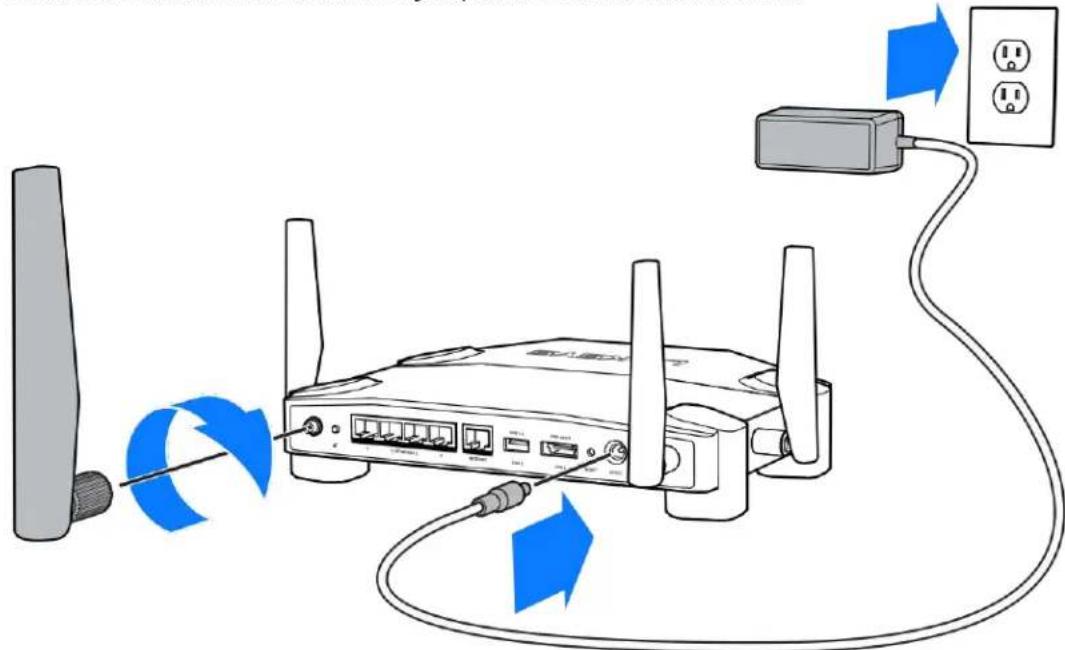

2. Kierrä antennit kuvan mukaisesti ja kytke reititin virtalähteeseen.8

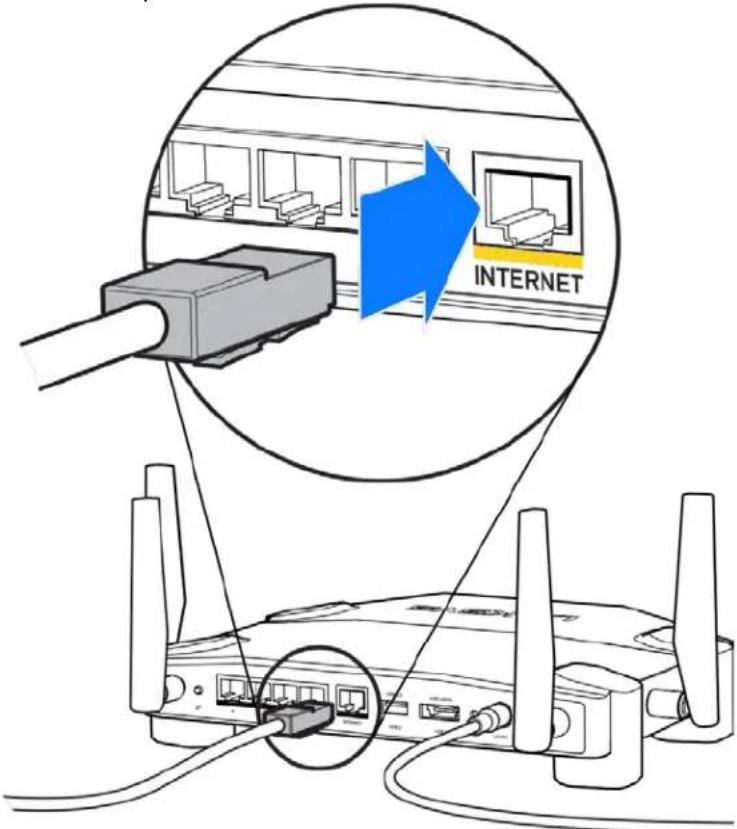

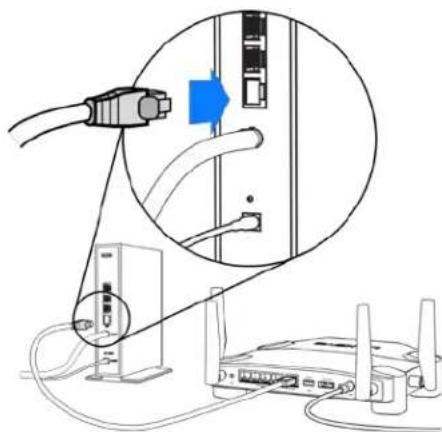

3. Kytke mukana toimitetun Internet-kaapelin toinen pää uuden reitittimen keltaiseen

Jos käytössäsi on modeemi, kytke toinen pää modeemin Ethernet (LAN) -porttiin. Jos käytössäsi on modeemireititin, kytke kaapeli mihin tahansa vapaana olevaan porttiin.9

Vaiheiden 5 ja 6 tekemiseen tarvitset tietokoneen tai mobiililaitteen.

5. Muodosta yhteys väliaikaiseen Wi-Fi-asennusverkkoon, jonka nimi on ilmoitettu reitittimen

mukana toimitetussa pika-aloitusoppaassa olevassa tarrassa. Anna sitten salasana. (Voit muuttaa nämä tiedot myöhemmin.)

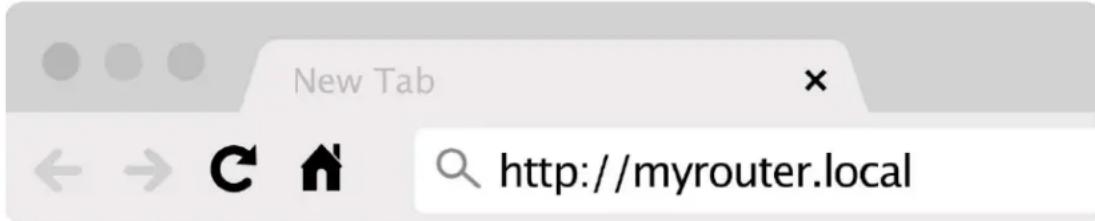

6. Kirjoita selaimeen http://myrouter.local. Viimeistele reitittimen asennus noudattamalla

näyttöön tulevia ohjeita. Voit avata asetusliittymän myös kirjoittamalla selaimen osoiteriville 192.168.1.1. Manuaalinen määritys

1. Kytke tietokone reitittimeen Ethernet-kaapelin avulla.

2. Avaa osoite 192.168.1.1 selaimeen.

3. Valitse Tervetuloa-sivulla ”ohita määritys”.

4. Napsauta Käyttöehdot-sivulla Hyväksyn-painiketta.10

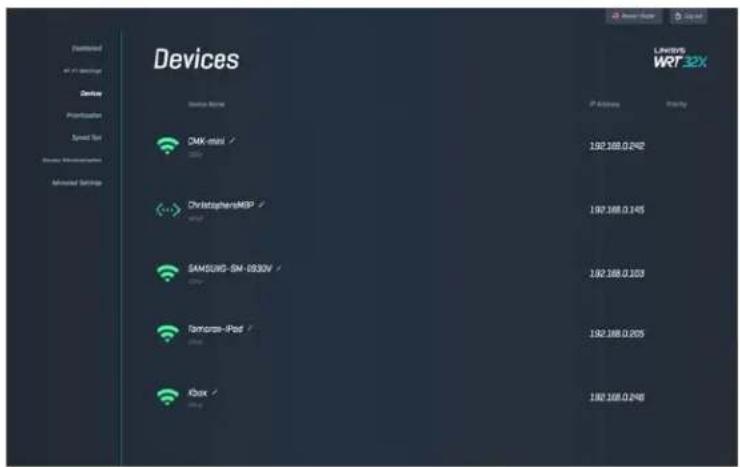

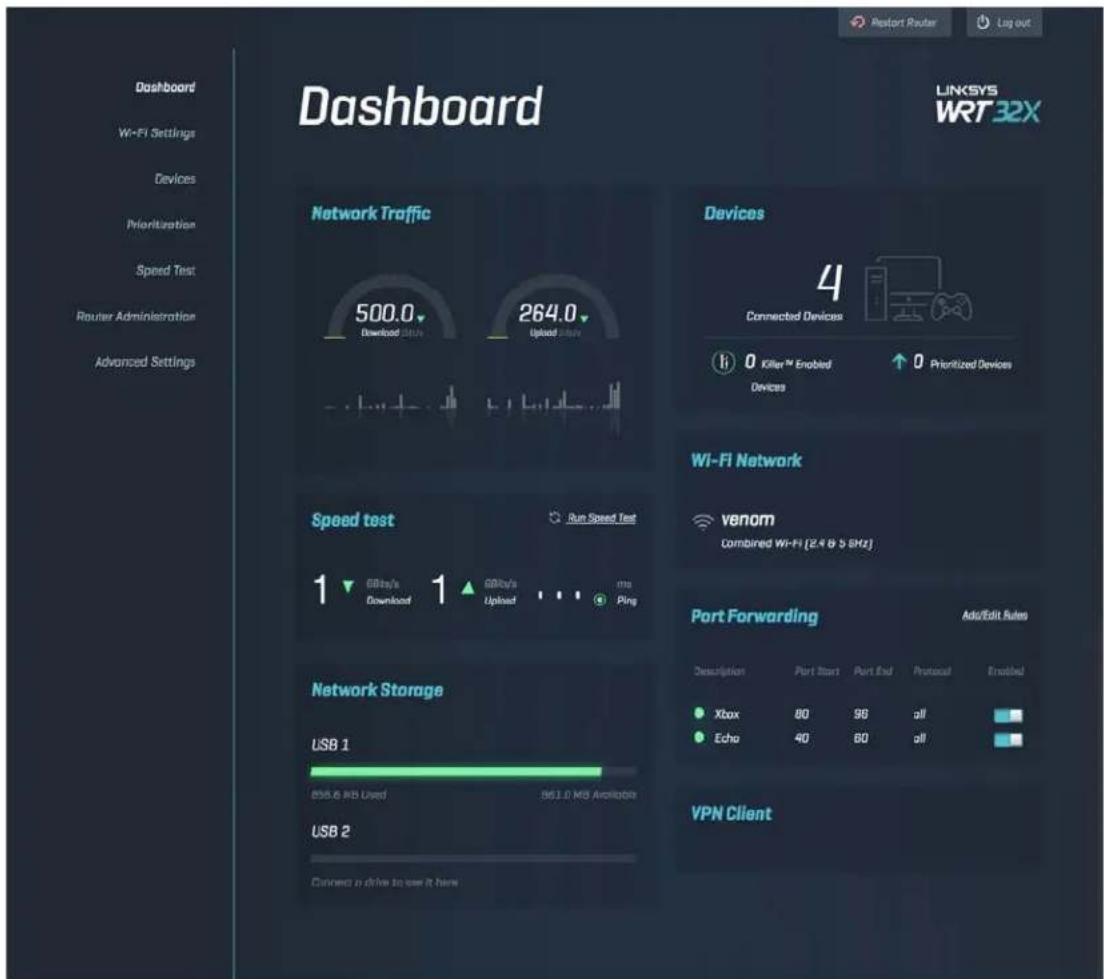

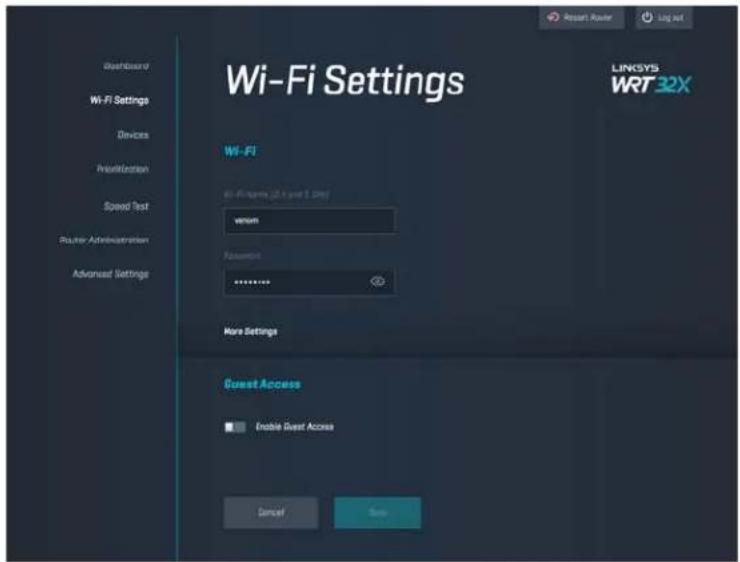

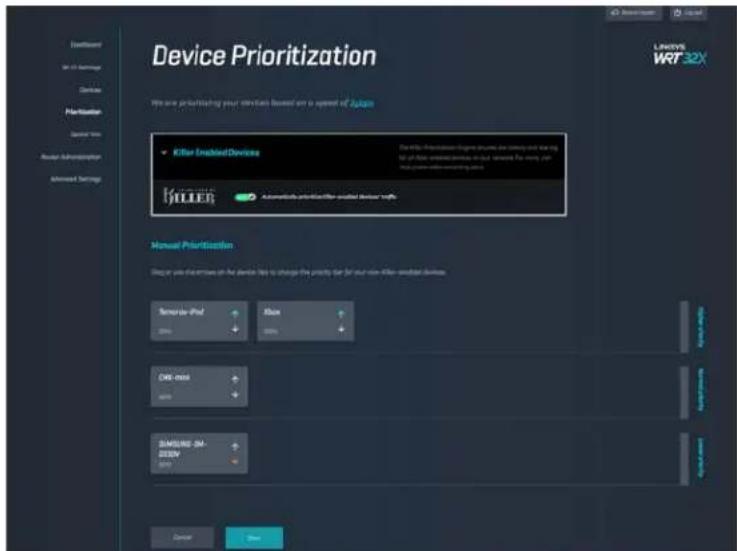

Tulosta tämä sivu ja kirjoita reitittimen ja tilin asetukset alla olevaan taulukkoon myöhempää käyttöä varten. Säilytä muistiinpanojasi turvallisessa paikassa. 2,4 GHz:n verkon Wi-Fi-nimi 2,4 GHz:n verkon Wi-Fi-salasana 5 GHz:n verkon Wi-Fi-nimi 5 GHz:n verkon Wi-Fi-salasana Järjestelmänvalvojan salasana Vieras-Wi-Fin nimi Vieras Wi-Fin salasana11 WRT32X:n asetukset Koontinäyttö Koontinäyttö on reitittimen aloitussivu. Koontinäytön pääikkunassa on tietoja reitittimen ja Wi-Fi- verkon suorituskyvystä.12 Wi-Fi-asetukset Voit tarkastella ja hallita seuraavia Wi-Fi-asetuksia: nimi ja salasana, suojaustyyppi, Wi-Fi-tila, kanava ja kanavan leveys. Voit myös määrittää vieraskäytön luomalla erillisen Wi-Fi-nimen ja - salasanan vieraita varten. Poista tämä käytöstä, jos sinulla ei ole tarvetta suojata verkkoasi luvattomilta käyttäjiltä. Laitteet Tarkastele reitittimeen yhdistettyjä langallisia ja langattomia laitteita ja niiden IP-osoitteita.13 Laitteen priorisointi Voit muuttaa laitteiden prioriteettitasoa, jotta saat parhaan suorituskyvyn suoratoistoa ja verkkopelaamista varten. Voit priorisoida Killer-laitteet automaattisesti viiveiden vähentämiseksi. Korkean prioriteetin laitteet saavat etusijan Internet-yhteyden käytössä. Matalan prioriteetin laitteet jakavat jäljelle jäävän kapasiteetin. Lisätietoja Killer-laitteista on osoitteessa http://www.killernetworking.com. Nopeustesti Voit mitata reitittimen latausnopeuden (Internetistä) ja lähetysnopeuden (Internetiin). Yhteyden nopeuteen vaikuttaa monta asiaa, kuten reitittimeen yhdistettyjen laitteiden määrä ja mitä laitteilla parhaillaan tehdään. Nopeustesti on hyvä tapa tarkistaa, onko yhteyden nopeus Internet-palveluntarjoajan lupaaman palvelutason mukainen.14 Reitittimen hallinta Voit tarkastella ja muuttaa reitittimen perusasetuksia, kuten järjestelmänvalvojan salasanaa ja salasanavihjettä, laiteohjelmiston päivitysmenetelmää, aikavyöhykettä ja reitittimen nimeä. Ulkoinen tallennustila Voit yhdistää USB-aseman (ei sisälly toimitukseen) ja määrittää tiedostojaon tai FTP-yhteyden.15 Lähiverkon asetukset Voit tarkastella ja muuttaa verkon perus- ja lisäasetuksia16 Vianmääritys Lisäapua saat palkitusta asiakastuestamme osoitteessa linksys.com/support/WRT32X. Asennus ei onnistunut Jos selainpohjainen ohjattu määritys ei onnistunut:

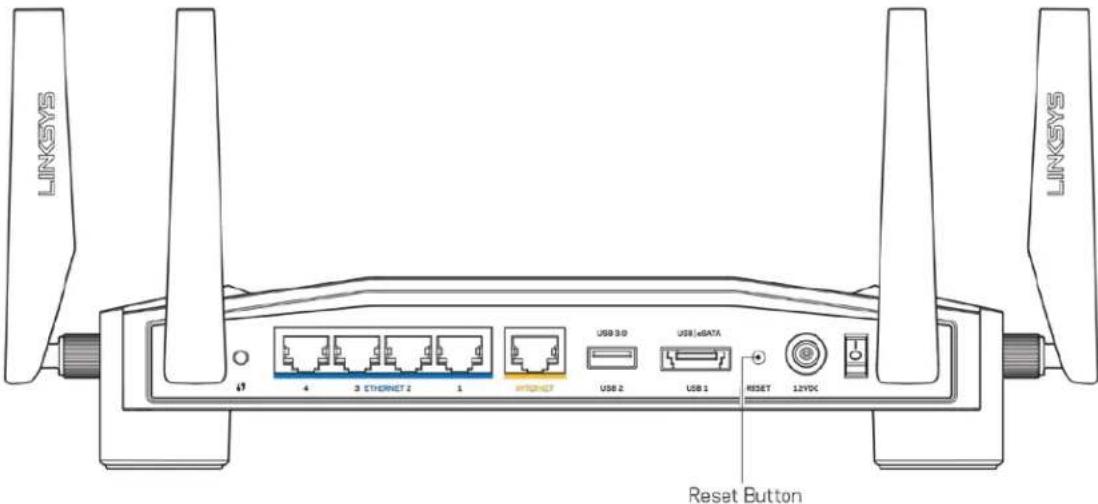

Paina reitittimen nollauspainiketta paperiliittimellä tai neulalla (noin 10 sekuntia). Käynnistä ohjattu määritys uudelleen.

Poista tietokoneen palomuuri käytöstä väliaikaisesti (katso ohjeet tietoturvaohjelmiston käyttöoppaasta). Asenna reititin uudelleen.

Jos käytettävissä on toinen tietokone, asenna reititin uudelleen sen avulla.17 Internet-kaapelia ei ole liitetty -viesti

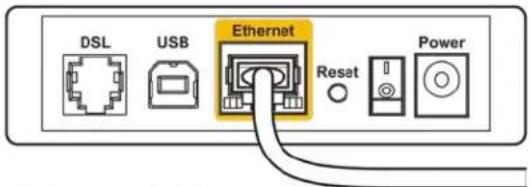

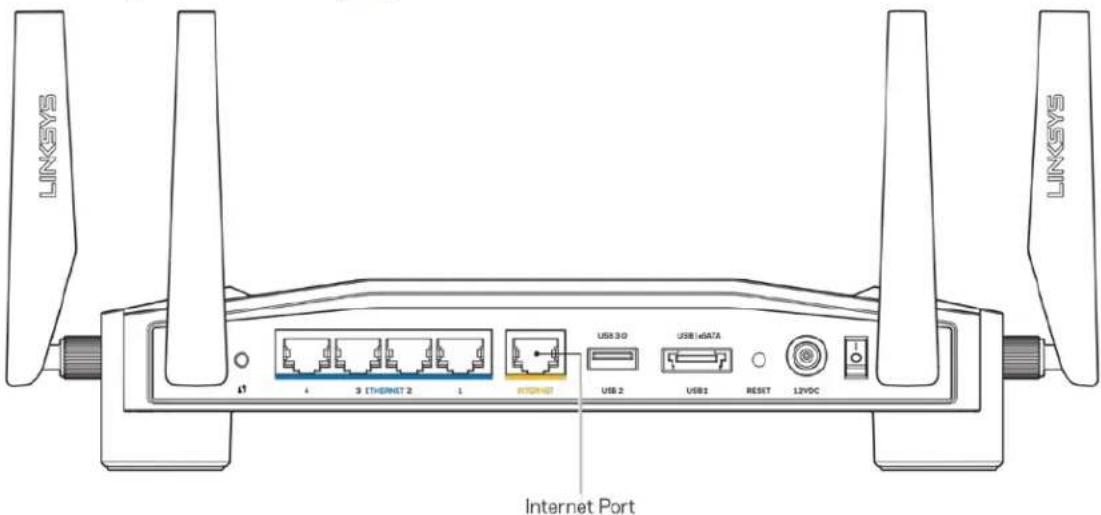

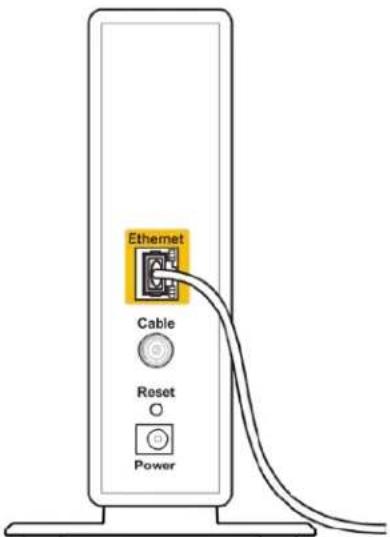

Varmista, että Ethernet-kaapeli (reitittimen mukana toimitettua kaapelia vastaava kaapeli) on liitetty kunnolla reitittimen takapaneelissa olevaan keltaiseen INTERNET-porttiin ja kytkettävän modeemin tai modeemireitittimen asianmukaiseen porttiin. Katso asennusohjeet vaiheessa 4 (s. 8

Varmista, että modeemi on liitetty pistorasiaan ja että virta on kytketty. Jos laitteessa on virtakytkin, varmista, että se on ON- tai l-asennossa (ei O-asennossa).

Jos Internet-palvelu toimii kaapeliverkossa, varmista, että kaapelimodeemin CABLE-portti on kytketty Internet-palveluntarjoajan toimittamaan koaksiaalikaapeliin.18

Jos Internet-palvelun tyyppi on DSL, varmista, että DSL-puhelinjohto on kytketty modeemin DSL-porttiin.

Jos tietokone on aiemmin kytketty modeemiin USB-kaapelilla, irrota USB-kaapeli.

Asenna reititin uudelleen. Reititintä ei voi avata -viesti Reitittimen hallintatyökalun käyttäminen edellyttää yhteyttä reitittimen verkkoon. Jos käytössä on langaton Internet-yhteys, olet ehkä muodostanut vahingossa yhteyden johonkin toiseen langattomaan verkkoon. Ongelman korjaaminen Windows-tietokoneissa*:

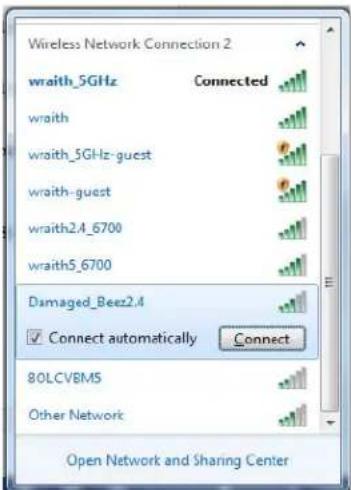

Avaa Wi-Fi-verkkojen luettelo napsauttamalla langattoman yhteyden kuvaketta ilmaisinalueella.

Napsauta oman verkkosi nimeä. Valitse Yhdistä. Seuraavassa esimerkissä tietokone on liitetty toiseen langattomaan verkkoon, jonka nimi on "wraith_5GHz". Tässä esimerkissä Linksys WRT32X -reitittimen langaton verkko nimeltä Damaged_Beez2.4 on valittuna.

Jos verkko edellyttää verkon salasanan antamista, kirjoita salasana (suojausavain) Verkkoavain- ja Vahvista verkkoavain -kenttiin. Valitse Yhdistä.

Kun tietokone on yhteydessä kyseiseen verkkoon, reitittimen hallintatyökalun pitäisi olla käytettävissä. Avaa selaimeen osoite http://myrouter.local

• Näissä vaiheissa mainittujen toimintojen nimet ja kuvakkeet saattavat vaihdella käytettävän Windows-version mukaan.19 Ongelman korjaaminen Mac-tietokoneissa:

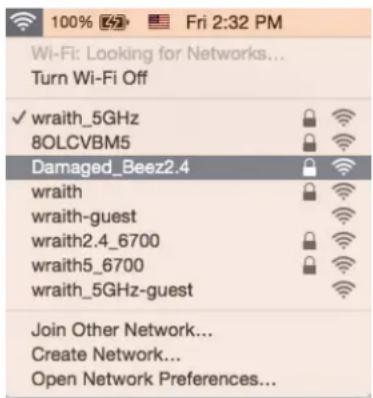

Napsauta näytön yläreunan valikkorivillä näkyvää Wi-Fi-symbolia. Langattomien verkkojen luettelo tulee näkyviin. Linksys Smart Wi-Fi on nimennyt verkkosi automaattisesti.

Seuraavassa esimerkissä tietokone on liitetty toiseen langattomaan verkkoon, jonka nimi on wraith_5GHz. Tässä esimerkissä Linksys WRT32X -reitittimen langaton verkko nimeltä Damaged_Beez2.4 on valittuna.

Valitse Linksys WRT32X -reitittimen langattoman verkon nimi (tässä esimerkissä Damaged_Beez2.4).

Kirjoita langattoman verkon salasana (suojausavain) Salasana-kenttään. Valitse OK. Asennuksen jälkeen Internet-yhteys ei ole käytettävissä Jos Internet-yhteys reitittimen kautta ei toimi, ongelma saattaa ilmetä selaimessa näkyvänä Osoitetta [Internet-osoite] ei löydy -viestinä. Jos tiedät, että Internet-osoite on toimiva, ja olet kokeillut useita kelvollisia Internet-osoitteita samalla tuloksella, ongelma saattaa johtua Internet- palveluntarjoajasta tai modeemista tai modeemireitittimestä. Mahdollisia ratkaisuja:

Varmista, että Ethernet- ja virtakaapelit on kytketty kunnolla.

Varmista, että pistorasia, johon reititin on kytketty, on toiminnassa.

Ota yhteyttä Internet-palveluntarjoajaan ja selvitä, onko alueellasi käyttökatko. Vianmääritys kannattaa aloittaa käynnistämällä reititin uudelleen. Katkaise virta ja kytkemällä se uudelleen. Näin reititin voi ladata omat mukautetut asetuksensa uudelleen, ja muut laitteet (kuten modeemi) voi löytää reitittimen ja muodostaa siihen yhteyden uudelleen. Käynnistä reititin uudelleen virtajohdon avulla seuraavasti:

Irrota virtajohto reitittimestä ja modeemista tai modeemireitittimestä.

Odota 10 sekuntia ja liitä virtajohto modeemiin tai modeemireitittimeen uudelleen. Varmista, että laite käynnistyy.20

Odota, kunnes modeemin tai modeemireitittimen verkon merkkivalo lakkaa vilkkumasta (noin kaksi minuuttia). Kytke virtajohto uudelleen reitittimeen.

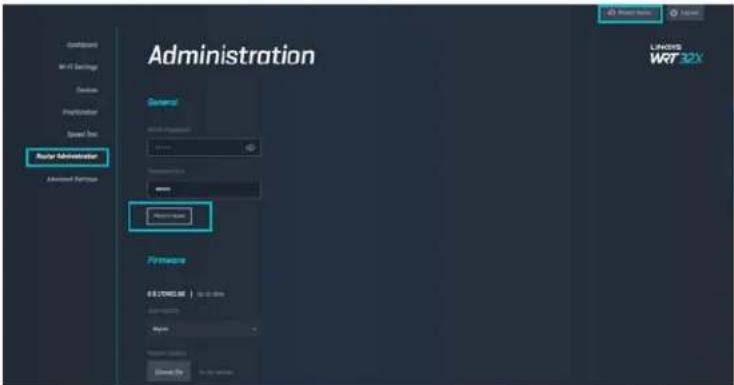

Odota, kunnes virran merkkivalo lakkaa vilkkumasta. Odota kaksi minuuttia, ennen kuin yrität muodostaa Internet-yhteyttä tietokoneesta. Käynnistä reititin uudelleen reitittimen selainpohjaisen hallintatyökalun avulla:

Kirjaudu WRT32X:n hallintapaneeliin. (Katso asennusohjeet vaiheessa 6 s. 9

Valitse Reitittimen hallinta näytön vasemmassa reunassa olevassa siirtymispalkissa.

Valitse Käynnistä reititin uudelleen.

Reititin käynnistyy uudelleen. Kaikkien yhdistettyjen laitteiden Internet-yhteys katkeaa tilapäisesti. Laitteet yhdistetään automaattisesti uudelleen, kun reititin on käyttövalmis.21 Tekniset tiedot Linksys WRT32X Mallinimi WRT32X Wi-Fi-reititin pelikäyttöön Kuvaus Kaksikaistainen Gigabit-reititin, 2 × USB Mallinumero WRT32X Kytkinportin nopeus 10/100/1000 Mbps (Gigabit Ethernet) Radiotaajuus 2,4 GHz ja 5 GHz Antennien määrä 4 ulkoista säädettävää antennia Portit USB 3.0, USB 2.0/eSATA, virta, Internet, Ethernet (1–4), R-SMA-antenna (4) Painikkeet Nollauspainike, Wi-Fi Protected Setup, virtapainike Valot Virta, Internet, 2,4 GHz, 5 GHz, eSATA, USB1, USB2, Ethernet (1–4), Wi-Fi Protected Setup UPnP Tuettu Suojausominaisuudet WPA2 Suojausavaimen pituus, bittiä Jopa 128-bittinen salaus Tallennustilan tietojärjestelmien tuki FAT, NTFS ja HFS+ Käyttöympäristötiedot Mitat 246 x 194 x 52 mm ilman antenneja (246 x 194 x 52 mm) Laitteen paino 883 g Virta 12 V, 3A Sertifioinnit FCC, IC, CE, Wi-Fi a/b/g/n/ac Käyttölämpötila 0–40 °C Varastointilämpötila –20...+60 °C Käyttöympäristön ilmankosteus 10–80 %, suhteellinen ilmankosteus, kondensoitumaton Varastointiympäristön ilmankosteus 5–90 %, kondensoitumaton22 Huomautukset: Lisätietoja säännöksistä, takuusta ja turvatiedoista on reitittimen mukana toimitetussa tiedotteessa (Yhdysvallat) tai CD-levyllä (muut maat) sekä osoitteessa Linksys.com/support/WRT32X. Oikeus teknisten tietojen muuttamiseen pidätetään. Enimmäissuorituskyky IEEE Standard 802.11 -säädöksen mukaan. Todellinen suorituskyky saattaa vaihdella langattoman verkon kapasiteetin, tiedonsiirtonopeuden, alueen ja peiton mukaan. Suorituskyky riippuu monista tekijöistä, olosuhteista ja muuttujista, mm. etäisyys tukiasemasta, verkkoliikenteen määrä, rakennusmateriaalit ja rakenne, käytössä oleva käyttöjärjestelmä, käytettävien langattomien tuotteiden sekoitus, häiriöt ja muut haitalliset olosuhteet. BELKIN, LINKSYS ja monet tuotenimet ja logot ovat Belkin-yhtymän omistamia tavaramerkkejä. Mainitut kolmansien osapuolien tavaramerkit ovat omistajiensa omaisuutta. Tuotteessa käytetyn kolmannen osapuolen ohjelmiston lisenssit ja ilmoitukset ovat saatavilla täällä: http://support.linksys.com/en-us/license. Lisätietoja GPL-lisenssistä ja lähdekoodin pyyntölomake on osoitteessa http://support.linksys.com/en-us/gplcodecenter. © 2017 Belkin International, Inc. ja/tai sen tytäryhtiöt. Kaikki oikeudet pidätetään.1
