РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WRT32XB LINKSYS

Руководство пользователя2

• Обзор продукта p. 3
• Передняя панель p. 3
• Передняя панель p. 3
• Задняя панель p. 5
• Установка: основы p. 7
• Настройки WRT32X p. 11
• Информационная панель p. 11
• Настройки Wi-Fi p. 12
• Устройства p. 12
• Приоритет устройств p. 13

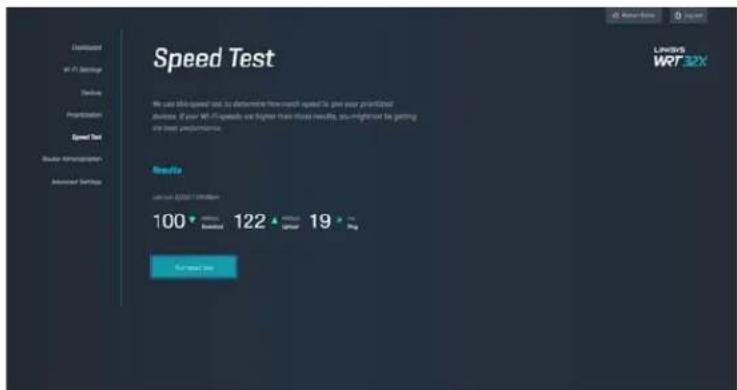

• Измерение скорости p. 13
• Администрирование маршрутизатора p. 14

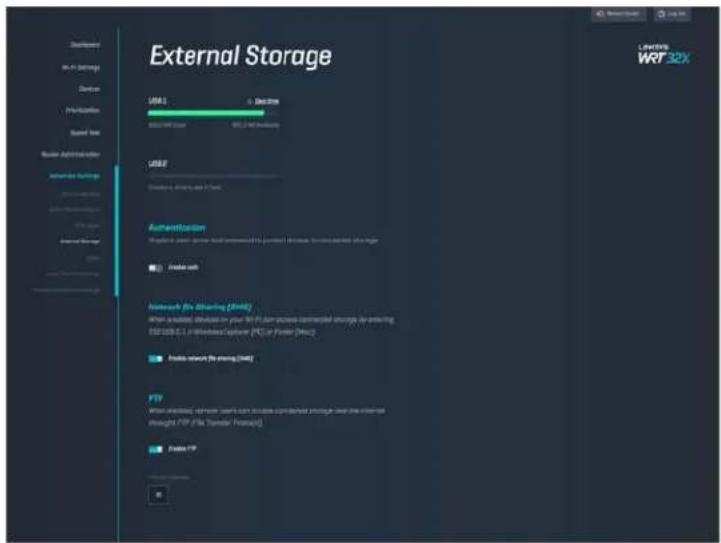

• Внешнее хранилище p. 15

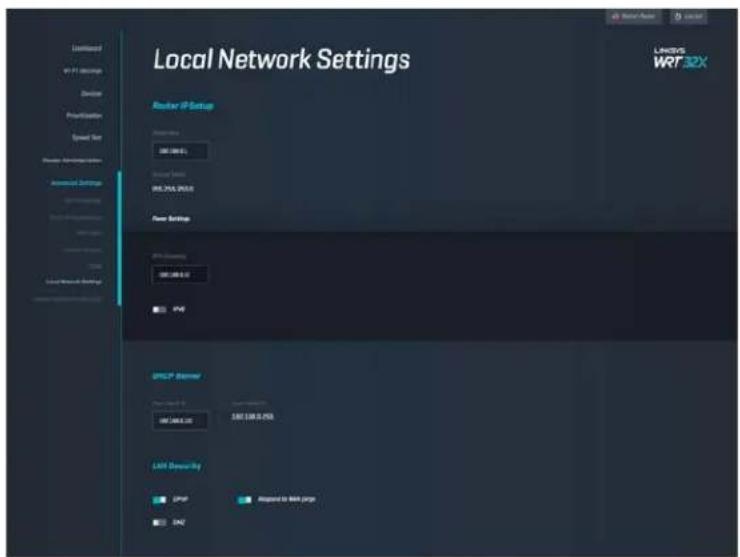

• Настройки локальной сети p. 15
• Устранение неполадок p. 16
• Установка не выполнена p. 16
• Сообщение «Кабель Интернета не подключен» p. 17
• Сообщение «Маршрутизатор недоступен» p. 18
• После настройки p. 19
• Интернет по-прежнему недоступен p. 19
• Технические характеристики p. 21
• Linksys WRT32X p. 21

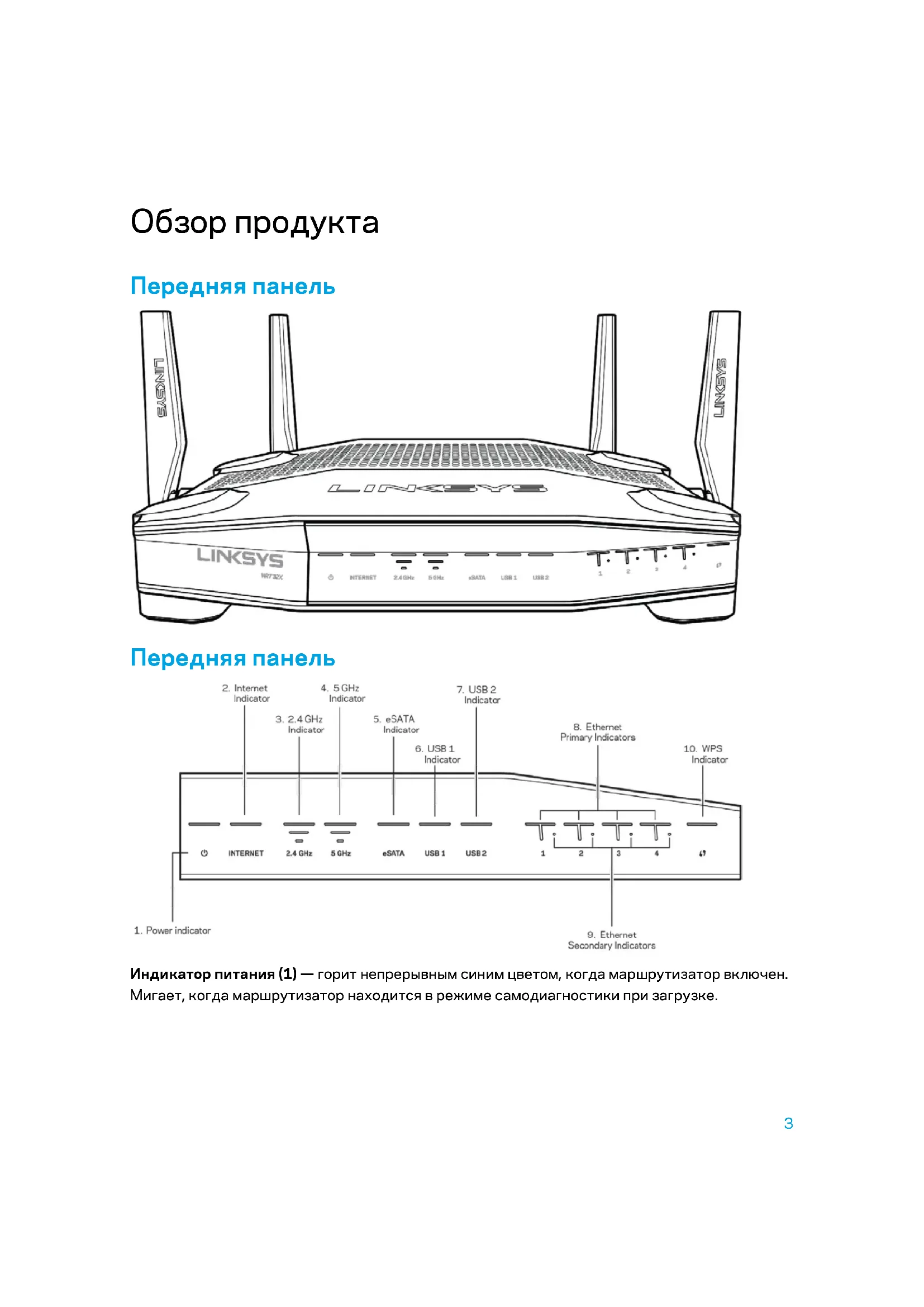

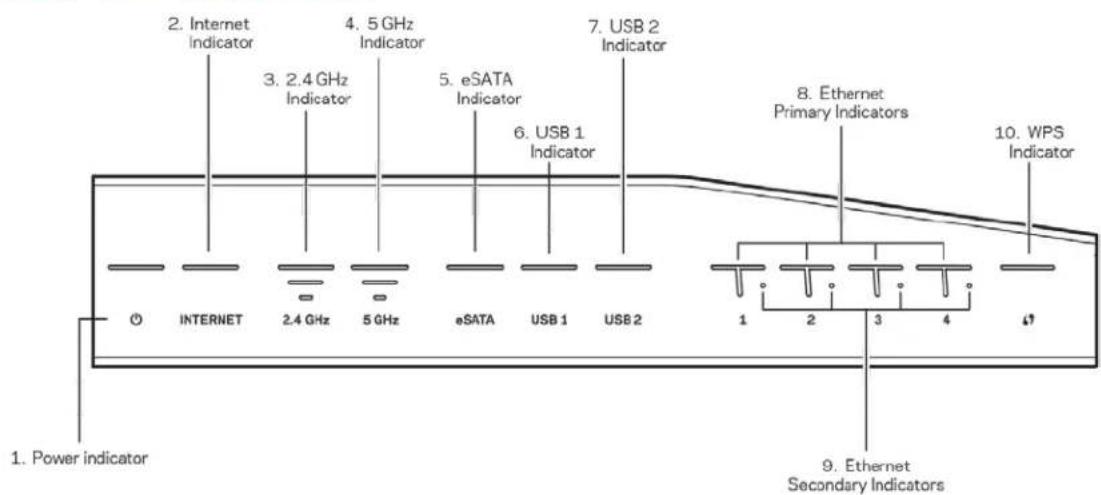

• Физические характеристики Обзор продукта Передняя панель Передняя панель Индикатор питания (1) — горит непрерывным синим цветом, когда маршрутизатор включен. Мигает, когда маршрутизатор находится в режиме самодиагностики при загрузке.4 Индикатор подключения к Интернету (2) — горит непрерывным синим цветом при подключении к Интернету. Мигает белым цветом, когда подключение устанавливается. Горит непрерывным оранжевым цветом, когда подключение отсутствует из-за ошибок настройки. Мигает оранжевым цветом, когда подключение отсутствует из-за неисправностей оборудования. Индикатор 2,4 ГГц (3) — непрерывно горит синим цветом, когда к сети 2,4 ГГц подключен один или несколько клиентов. Мигает, когда маршрутизатор передает или принимает данные по беспроводной сети 2,4 ГГц. Индикатор 5 ГГц (4) — непрерывно горит синим цветом, когда к сети 5 ГГц подключен один или несколько клиентов. Мигает, когда маршрутизатор передает или принимает данные по беспроводной сети 5 ГГц. Индикатор eSATA (5) — если этот индикатор выключен, порт USB/eSATA отключен либо к нему подключено устройство USB. Горит непрерывным синим цветом, когда подключено устройство eSATA. Мигает при передаче данных через порт eSATA. Индикатор USB1 (6) — если этот индикатор выключен, порт USB/eSATA отключен либо к нему подключено устройство eSATA. Горит непрерывным синим цветом, когда подключено устройство USB. Мигает при передаче данных через порт. Индикатор USB2 (7) — горит непрерывным синим цветом, когда подключено устройство USB. Мигает при передаче данных через порт. ETHERNET 1 – 4 (основные) (8) — эти индикаторы с номерами соответствуют портам с такими же номерами на задней панели. Если индикатор непрерывно горит синим цветом, маршрутизатор подключен к устройству через соответствующий порт. Индикатор мигает при передаче данных через порт. ETHERNET 1– 4 (дополнительные) (9) — если индикатор выключен, к этому порту маршрутизатора подключено устройство со скоростью 10/100 Мбит/с . Горит непрерывным синим цветом, если к порту маршрутизатора подключено устройство со скоростью 1000 p. 213

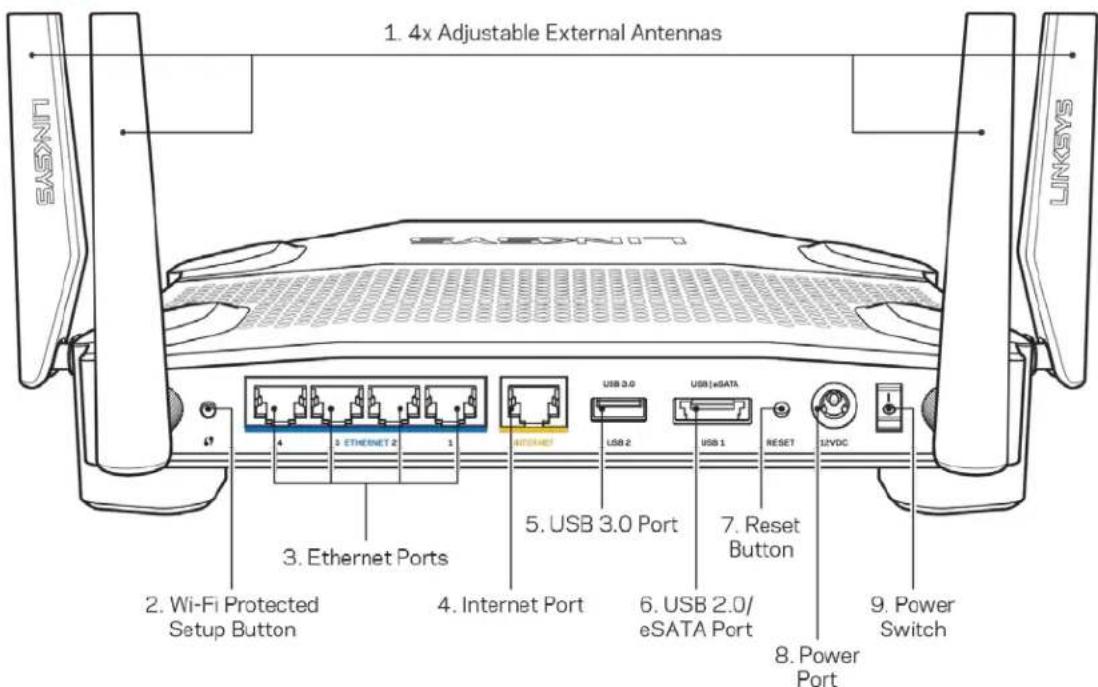

Индикатор WPS (10) — медленно мигает в течение двух минут в ходе настройки Wi-Fi Protected Setup. При успешном подключении индикатор загорится синим цветом на пять секунд. В случае ошибки настройки WPS индикатор будет мигать оранжевым цветом. Если это произойдет, убедитесь, что клиентское устройство поддерживает WPS. Подождите, пока индикатор погаснет, а затем попробуйте запустить настройку еще раз. Маршрутизатор поддерживает только один сеанс настройки WPS одновременно.5 Задняя панель Поворотные антенны (1) — перед включением маршрутизатора к нему необходимо подключить четыре поворотные внешние антенны. Для подключения вставьте каждую антенну в разъем антенны на маршрутизаторе и заверните по часовой стрелке. Примечание. Для наилучшей производительности разместите антенны вертикально, как показано на рисунке. Кнопка Wi-Fi Protected Setup™ (2) — нажмите, чтобы настроить защиту беспроводного соединения на сетевых устройствах с функцией Wi-Fi Protected Setup. Порты Ethernet (3) — подключите кабели Ethernet к этим синим гигабитным портам (10/100/1000 Мбит/с) и к проводным устройствам в вашей сети. Примечание. Для наилучшей производительности рекомендуется использовать кабели Ethernet категории 5e или более высокой.6 Порт Интернета (4) — подключите кабель Ethernet к этому желтому гигабитному порту (10/100/1000 Мбит/с) и к широкополосному кабельному модему, DSL или оптоволоконному

Примечание. Для наилучшей производительности рекомендуется использовать кабели Ethernet категории 5e или более высокой. Порт USB 3.0 (5) — можно подключить USB-накопитель для предоставления доступа к нему из локальной сети или из Интернета. Комбинированный порт USB 2.0/eSATA (6) — подключите накопитель с интерфейсом USB или eSATA для предоставления доступа к нему из локальной сети или из Интернета. Кнопка сброса (7) — нажмите и удерживайте в течение 10 секунд (пока не начнет мигать индикатор питания), чтобы восстановить заводские настройки маршрутизатора. Разъем питания (8) — подключите к этому разъему адаптер питания, входящий в комплект. Выключатель питания (9) — нажмите в положение « | », чтобы включить маршрутизатор.7 Установка: основы Для установки потребуется компьютер или мобильное устройство.

1. Определите модель оборудования и приготовьтесь к установке.

Модем-маршрутизатор Если вы используете отдельный модем и автономный маршрутизатор, отключите и уберите старый маршрутизатор. Если вы используете модем- маршрутизатор, оставьте его подключенным.

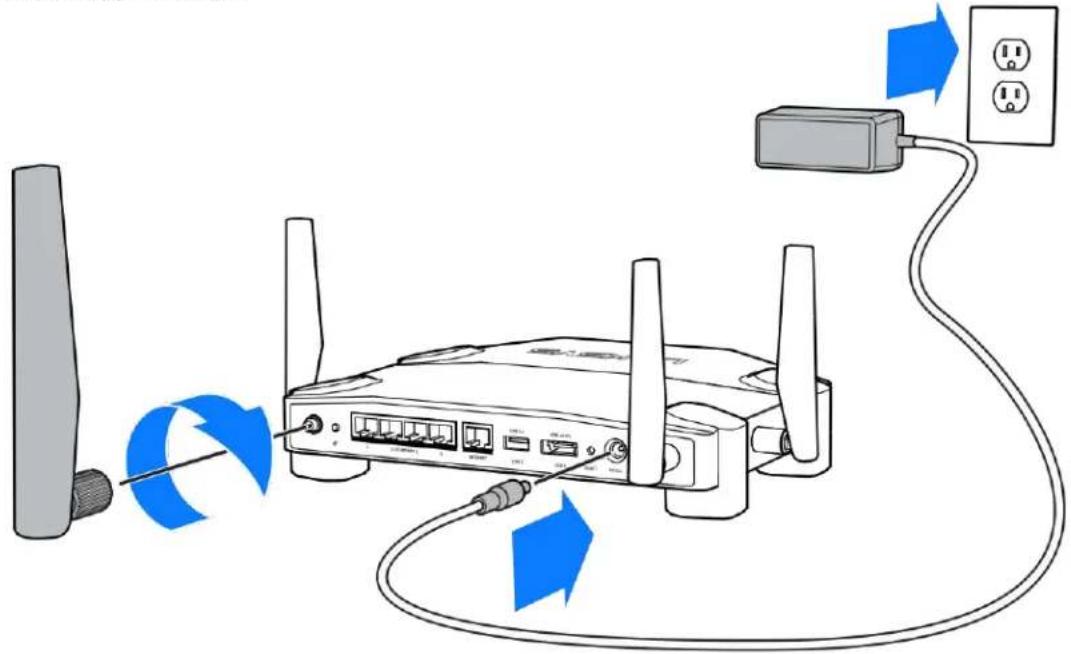

2. Разверните антенны, как показано на рисунке, и подключите маршрутизатор к

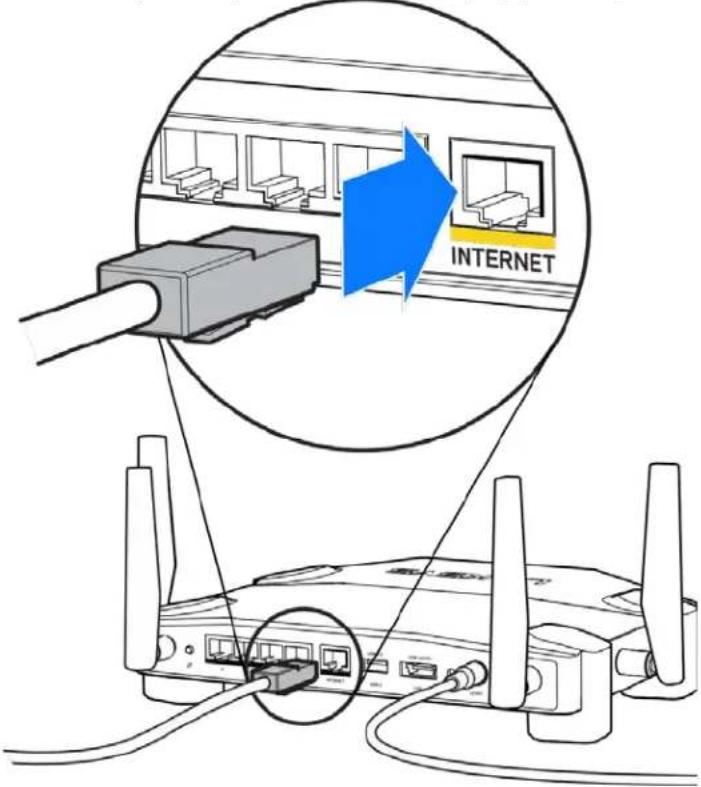

3. Подключите один разъем кабеля Интернета, входящего в комплект поставки, в

желтый порт Интернета на новом маршрутизаторе.

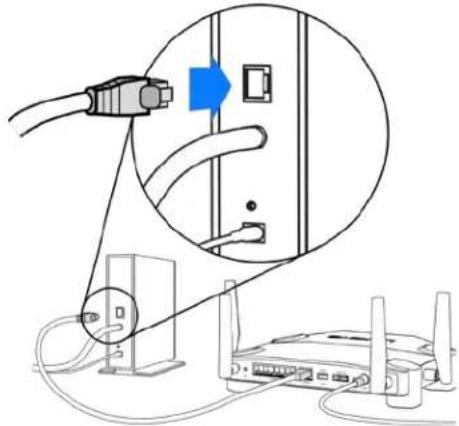

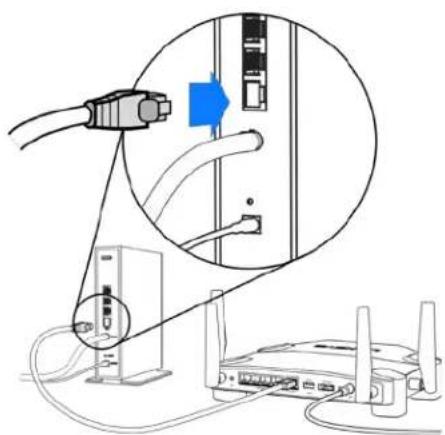

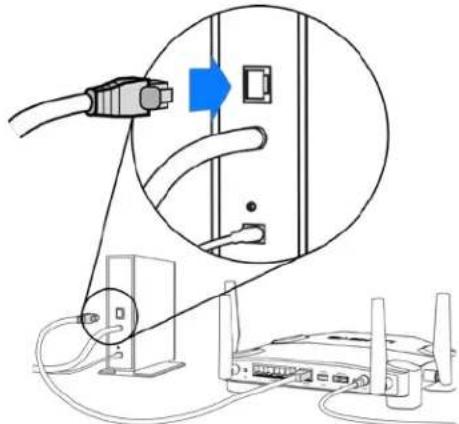

4. Подключите маршрутизатор к модему (или к модему-маршрутизатору).

Модем Модем-маршрутизатор

Если вы используете модем, подключите другой разъем этого кабеля в порт Ethernet (LAN) модема. Если вы используете модем- маршрутизатор, подключите другой разъем кабеля в любой свободный порт.9 Для выполнения шагов 5 и 6 потребуется компьютер или мобильное устройство.

5. Установите подключение к временной сети Wi-Fi для настройки. Имя этой сети

указано на наклейке в руководстве по быстрому запуску, вхоядщему в комплект маршрутизатора. Введите пароль для этой сети. (Вы можете изменить эти данные

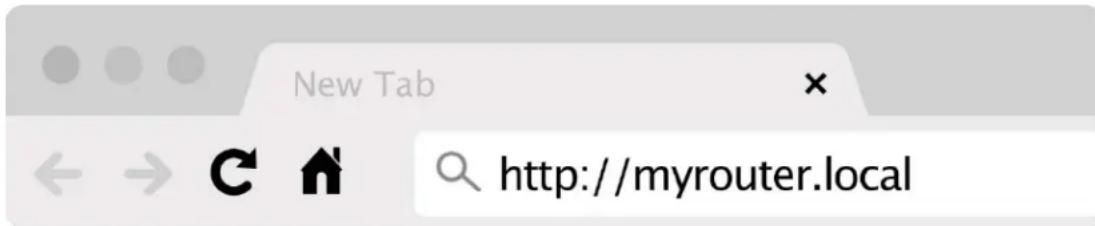

6. В веб-браузере перейдите по адресу http://myrouter.local. Следуйте указанным на

экране инструкциям, чтобы настроить маршрутизатор. Или введите 192.168.1.1 в адресной строке браузера, чтобы начать установку. Настройка вручную

1. Подключите компьютер к маршрутизатору с помощью кабеля Ethernet.

2. Откройте адрес 192.168.1.1 в браузере.

3. Выберите «Пропустить установку» в нижней части страницы приветствия.

4. Нажмите копку Принимаю в нижней части окна Правила и условия.10

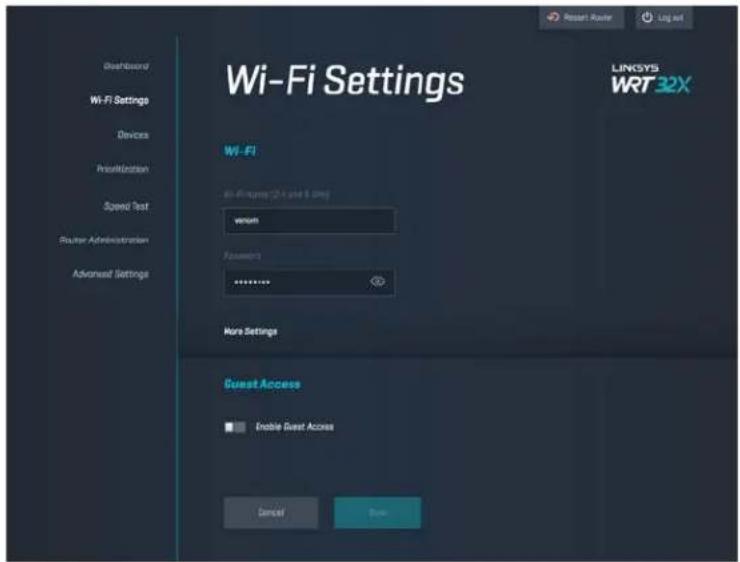

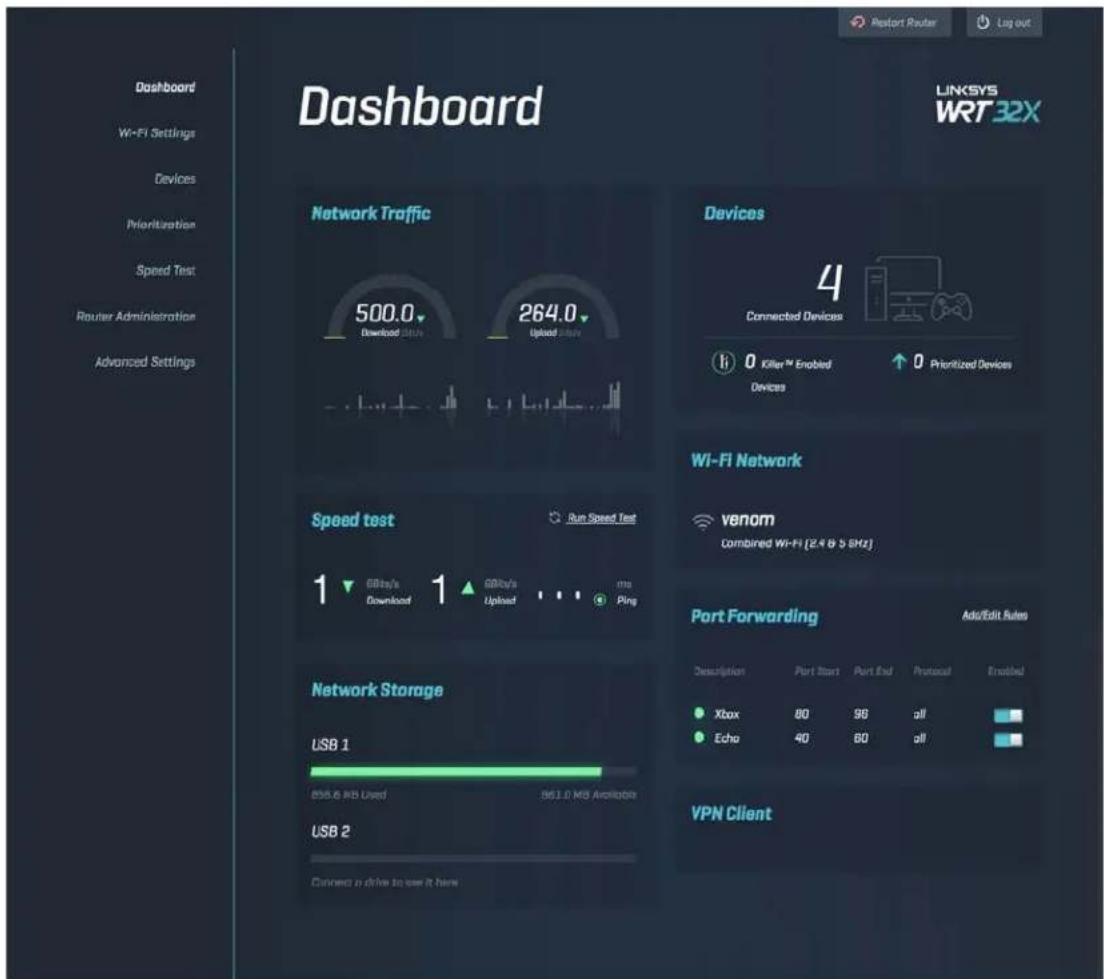

Распечатайте эту страницу и запишите настройки маршрутизатора и учетной записи в таблицу ниже для справок. Храните записи в надежном месте. Имя сети Wi-Fi 2,4 ГГц Пароль сети Wi-Fi 2,4 ГГц Имя сети Wi-Fi 5 ГГц Пароль сети Wi-Fi 5 ГГц Пароль администратора Имя гостевой сети Wi-Fi Пароль гостевой сети Wi-Fi11 Настройки WRT32X Информационная панель Панель мониторинга — это главная страница маршрутизатора. В главном окне панели мониторинга отображаются сведения о работе маршрутизатора и беспроводной сети.12 Настройки Wi-Fi Просмотр и управление настройками сети Wi-Fi: имя и пароль, тип безопасности, режим Wi-Fi, номер и ширина канала. Также можно настроить гостевой доступ, создав отдельное имя сети Wi-Fi и пароль для предоставления гостям. Переключите в положение «Выкл.», когда не пользуетесь, чтобы защитить свою сеть от несанкционированного доступа.

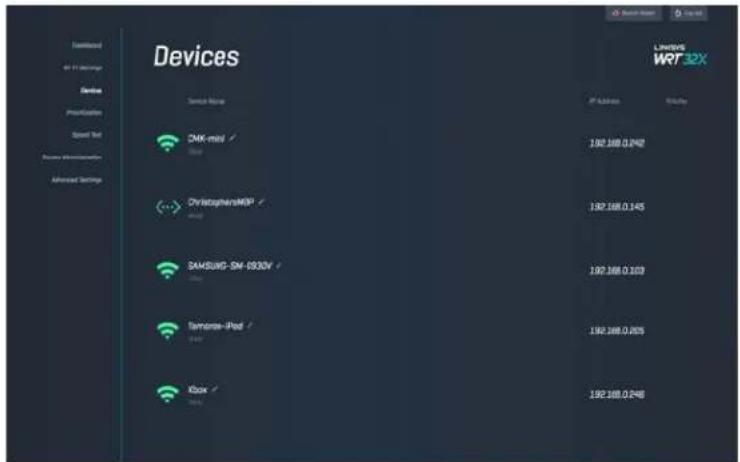

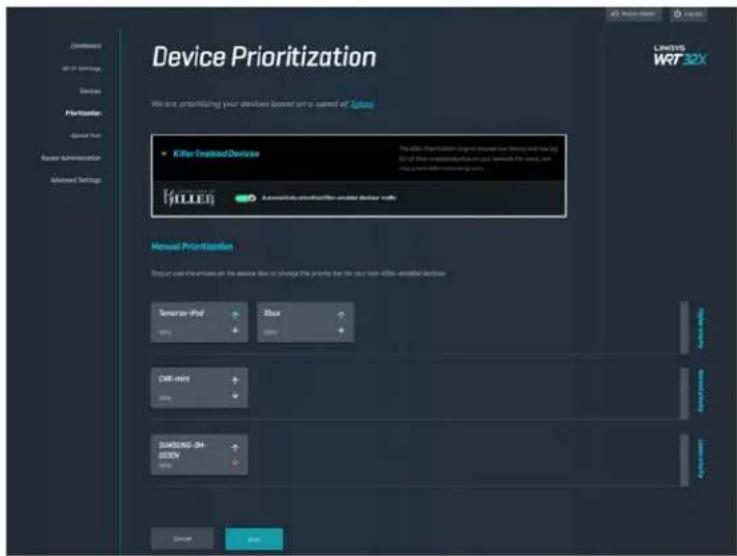

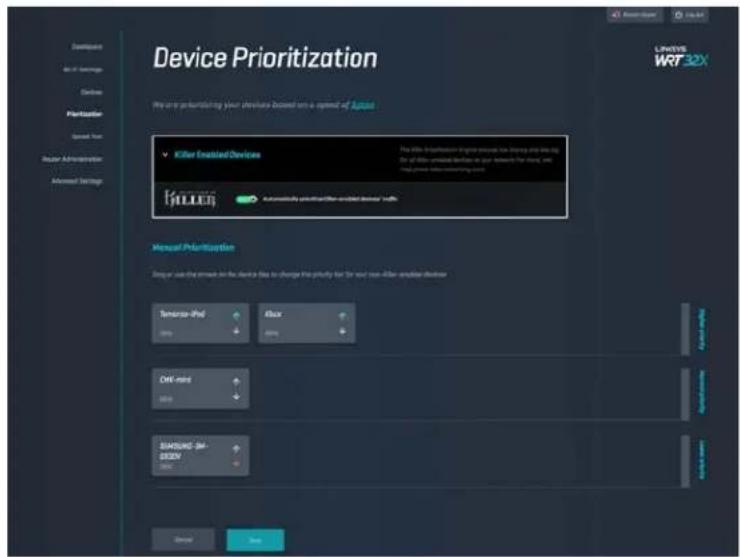

Просмотр проводных и беспроводных устройств, подключенных к маршрутизатору, их IP- адресов.13 Приоритет устройств Устанавливайте более высокий приоритет для устройств, используемых для сетевых игр и просмотра видео. Автоматическое повышение приоритета устройств с поддержкой Killer снижает задержки. Чем выше приоритет, тем выше скорость подключения к Интернету. Оставшаяся пропускная способность будет предоставлена устройствам с низким приоритетом. Дополнительные сведения о Killer см. по адресу http://www.killernetworking .com. Измерение скорости Измерение скорости загрузки данных из Интернета и скорости передачи данных в Интернет. Скорость может различаться в зависимости от множества факторов, в том числе в зависимости от количества устройств, подключенных к маршрутизатору, и от характера работы этих устройств. Измерение скорости поможет определить, обслуживает ли вас поставщик услуг Интернета на том уровне, который предусмотрен вашим тарифом.14 Администрирование маршрутизатора Просмотр и изменение основных настроек маршрутизатора, включая пароль администратора и подсказку, метод обновления микропрограммы, часовой пояс и имя маршрутизатора.15 Внешнее хранилище Подключите USB-накопитель (не входит в комплект) и настройте общий доступ к файлам и доступ по протоколу FTP. Настройки локальной сети Просмотр и изменение основных и расширенных настроек сети.16 Устранение неполадок Для получения помощи обратитесь в нашу службу поддержки клиентов по адресу linksys.com/support/WRT32X. Установка не выполнена Если не удалось выполнить установку с помощью веб-интерфейса:

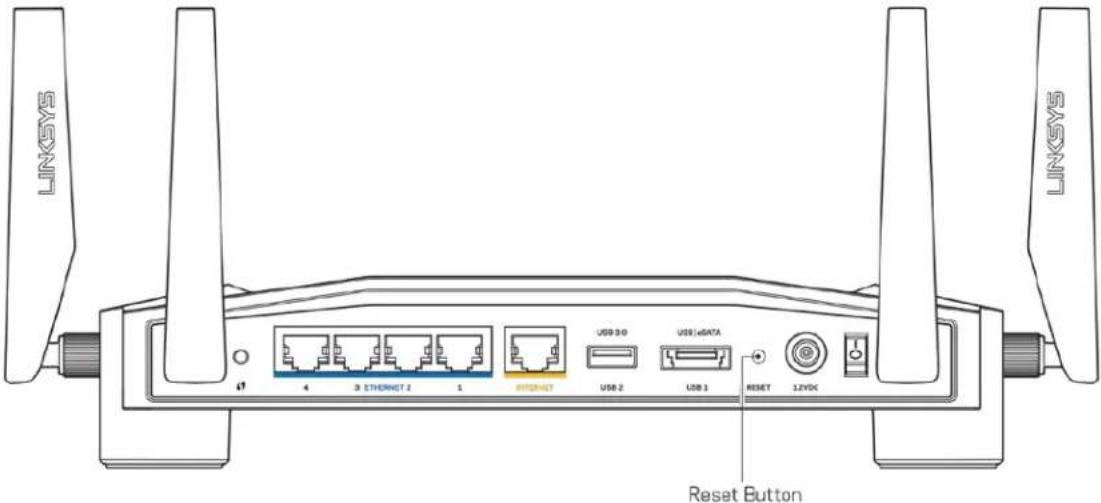

С помощью канцелярской скрепки или булавки нажмите и удерживайте кнопку сброса на маршрутизаторе около 10 секунд. Перезапустите мастер установки.

Временно отключите брандмауэр компьютера (см. инструкции по безопасности программного обеспечения). Установите маршрутизатор заново.

Если у вас есть другой компьютер, используйте этот компьютер для повторной попытки установки маршрутизатора.17 Сообщение «Кабель Интернета не подключен»

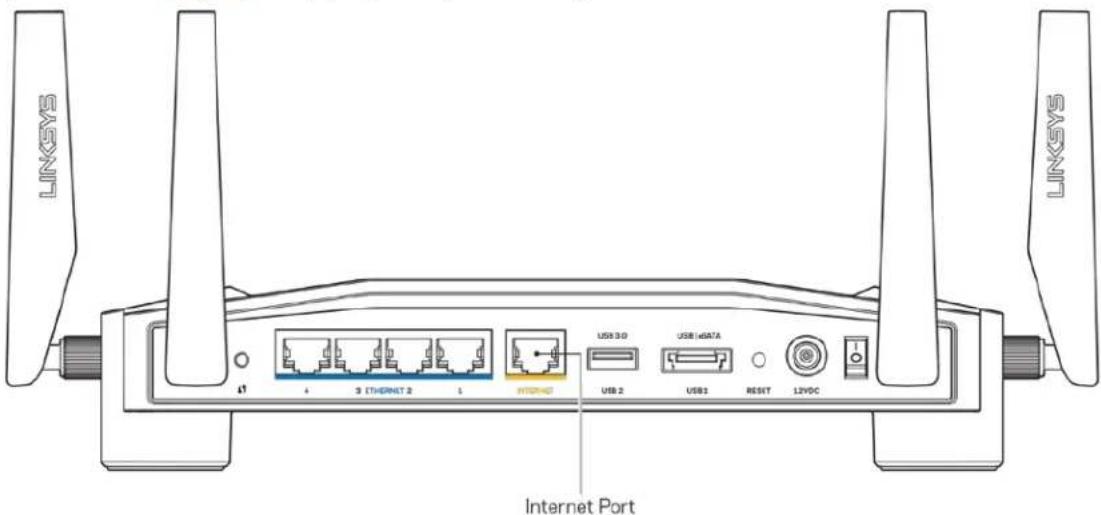

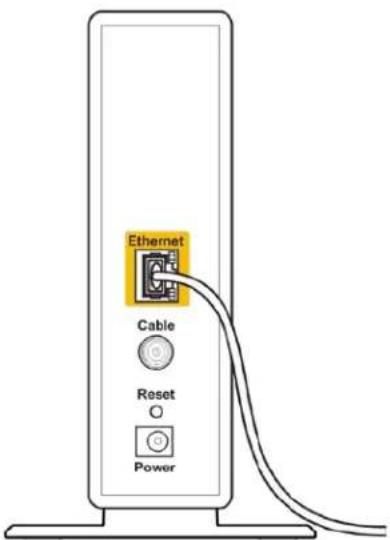

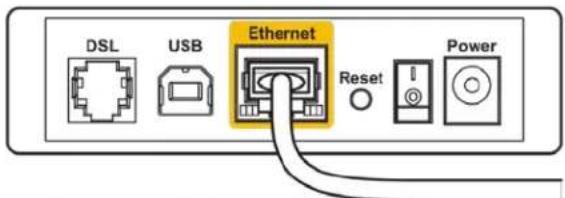

Убедитесь, что кабель Ethernet (или кабель, аналогичный входящему в комплект маршрутизатора) надежно подключен к желтому порту на задней панели маршрутизатора и к соответствующему порту модема или модема-маршрутизатора. (См. шаг 4 на стр. 8 инструкций по установке.)

Убедитесь, что модем подключен к электросети и включен. Если он оснащен выключателем питания, убедитесь, что выключатель находится в положении «Вкл».

Если вы используете кабельное подключение к Интернету, убедитесь, кто к порту «CABLE» модема подключен коаксиальный кабель, проведенный поставщиком услуг Интернета.18

Если вы используете подключение DSL, убедитесь, что телефонный кабель DSL подключен к порту DSL модема.

Если компьютер был ранее подключен к модему с помощью кабеля USB, отсоедините кабель USB.

Установите маршрутизатор заново. Сообщение «Маршрутизатор недоступен» Чтобы получить доступ к маршрутизатору, необходимо подключение к сети маршрутизатора. Если вы используете беспроводной доступ к Интернету, возможно, вы случайно установили подключение к другой беспроводной сети. Чтобы решить проблему на компьютерах с ОС Windows*:

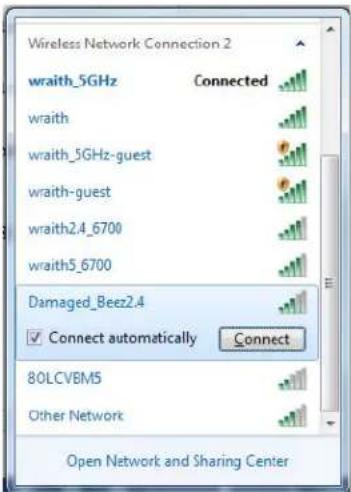

Щелкните значок беспроводной сети в области уведомлений для просмотра списка доступных беспроводных сетей.

Щелкните название вашей сети. Щелкните «Подключить». В показанном ниже примере компьютер был подключен к другой беспроводной сети с именем wraith_5GHz. В этом примере показано, что выбрано имя беспроводной сети маршрутизатора Linksys WRT32X Damaged_Beez2.4.

Если предлагается ввести ключ сети, введите пароль (ключ безопасности) в поля «Ключ сети» и «Подтвердить ключ сети». Щелкните «Подключить».19

После подключения компьютера к сетм вы сможете воспользоваться веб- интерфейсом администрирования маршрутизатора. Введите адрес http://myrouter.local в браузере. *Значки и названия кнопок в описании этих действий могут отличаться в зависимости от версии Windows. Чтобы исправить проблему на компьютерах Mac, выполните следующие действия:

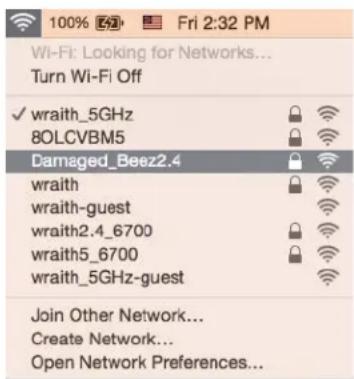

В строке меню в верхней части экрана нажмите значок Wi-Fi. Появится список беспроводных сетей. Приложение Linksys Smart Wi-Fi автоматически назначило имя вашей сети.

В показанном ниже примере компьютер был подключен к другой беспроводной сети с именем wraith_5GHz. В этом примере показано, что выбрано имя беспроводной сети маршрутизатора Linksys WRT32X Damaged_Beez2.4.

Щелкните имя беспроводной сети маршрутизатора Linksys WRT32X (в этом примере — Damaged_Beez2.4).

Введите пароль вашей беспроводной сети (ключ безопасности) в поле «Пароль». Нажмите OK. После настройки Интернет по-прежнему недоступен Если маршрутизатору не удается установить подключение к Интернету, в веб-браузере может появиться сообщение «Не удалось найти [адрес в Интернете]». Если вы уверены, что введен правильный адрес, и пробовали вводить несколько заведомо действующих адресов с таким же результатом, возможно, возникла неполадка из-за неисправностей оборудования у поставщика услуг Интернета или неполадка в работе модема или модема-маршрутизатора. Некоторые распространенные действия для устранения неполадок:

Убедитесь, что кабель Ethernet и кабель питания надежно подключены.

Убедитесь, что розетка электросети, к которой подключен маршрутизатор, исправна.

Свяжитесь с поставщиком услуг Интернета и узнайте о перебоях в работе в вашем районе.20 Самый распространенный способ устранения неисправностей маршрутизатора — выключить его, а затем снова включить. Тогда маршрутизатор сможет перезагрузить пользовательские настройки, а другие устройства (такие как модем) смогут заново обнаружить маршрутизатор и установить с ним связь. Чтобы перезагрузить маршрутизатор с помощью кабеля питания:

Отсоедините кабель питания от маршрутизатора и модема или от модема- маршрутизатора.

Подождите 10 секунд и снова подключите кабель питания к модему или модему- маршрутизатору. Убедитесь, что питание поступает.

Дождитесь, когда индикатор подключения к сети на модеме или модеме- маршрутизаторе перестанет мигать (около двух минут). Снова подключите кабель питания к маршрутизатору.

Дождитесь, когда индикатор питания перестанет мигать. Подождите две минуты перед подключением к Интернету с компьютера. Чтобы перезагрузить маршрутизатор с помощью веб-интерфейса управления:

Войдите в WRT32X. (См. шаг 6 на стр. 9 инструкций по установке.)

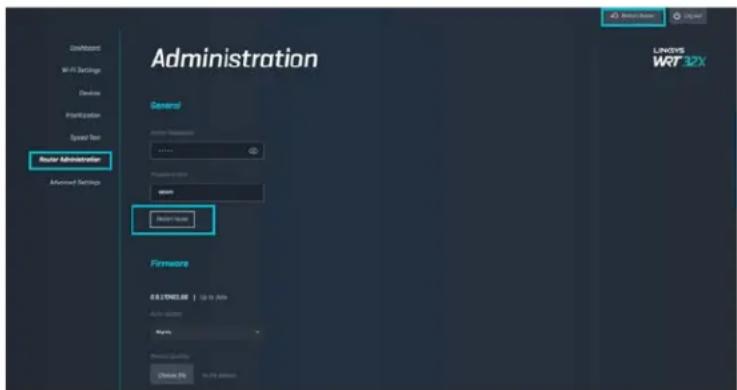

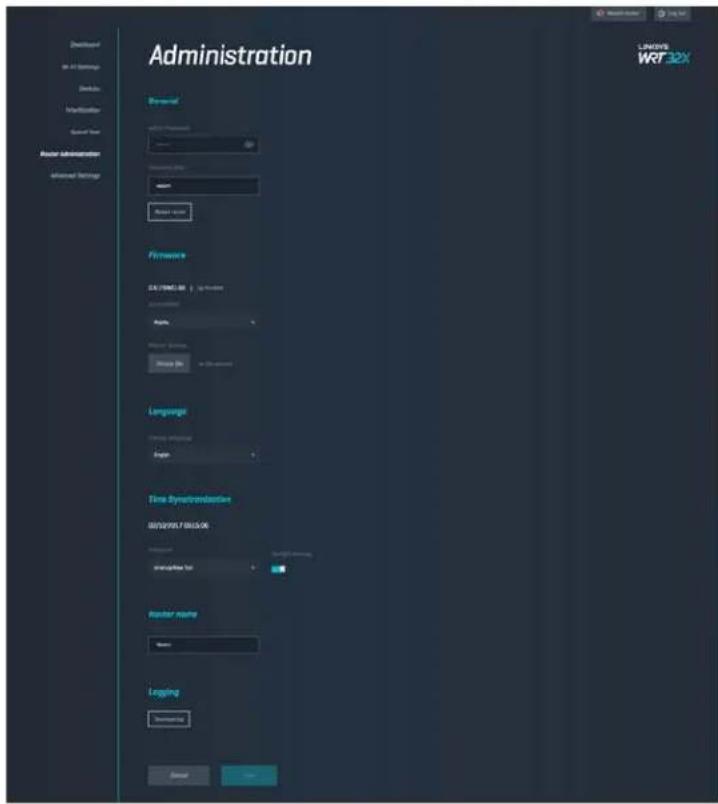

Щелкните Администрирование маршрутизатора на панели навигации в левой части

Щелкните Перезагрузить маршрутизатор.

Маршрутизатор будет перезагружен. Все подключенные устройства будут временно отключены от Интернета. Они будут автоматически заново подключены к сети, когда маршрутизатор снова будет готов к работе.21 Технические характеристики Linksys WRT32X Название модели Игровой маршрутизатор Wi-Fi WRT32X Описание Двухдиапазонный гигабитный маршрутизатор с 2 портами USB Номер модели WRT32X Скорость порта: 10/100/1000 Мбит/с (гигабитный Ethernet) Радиочастота 2,4 и 5 ГГц Количество антенн Четыре внешних поворотных антенны

Сброс, настройка Wi-Fi, питание Индикаторы Питание, Интернет, 2,4 ГГц, 5 ГГц, eSATA, USB1, USB2, Ethernet (1-4), WPS UPnP Поддерживается Безопасность WPA2 Разрядность ключа безопасности 128-битное шифрование Поддерживаемые файловые системы FAT, NTFS, и HFS+ Физические характеристики

246 x 194 x 52 мм Вес изделия 883 г

12 В/3A Сертификация FCC, IC, CE, Wi-Fi a/b/g/n/ac Рабочая температура От 0 до 40 °C Температура при хранении От -20 до 60 °C Влажность воздуха при работе От 10 до 80 % относительной влажности без конденсации Влажность воздуха при хранении От 5 до 90 % без конденсации22 Примечания: Сведения о соответствии требованиям, гарантии и безопасности см. на вкладной карточке (для США) или на компакт-диске (для остальных стран), который поставляется вместе с маршрутизатором, или по адресу Linksys.com/support/WRT32X. Технические характеристики могут быть изменены без уведомления. Максимальная производительность рассчитана в соответствии со спецификациями стандарта IEEE 802.11. Фактические характеристики, включая емкость, пропускную способность, диапазон и покрытие беспроводной сети, могут отличаться от указанных. Производительность зависит от многих факторов, условий и переменных величин, в том числе расстояния от точки доступа, объема сетевого трафика, материалов и конструкции здания, используемой операционной системы, сочетания беспроводных устройств, помех и других неблагоприятных условий. BELKIN, LINKSYS и многие названия продуктов и эмблемы являются товарными знаками группы компаний Belkin. Упомянутые здесь товарные знаки сторонних компаний являются собственностью соответствующих владельцев. Лицензии и документацию по программному обеспечению сторонних производителей см. здесь: http://support.linksys.com/en-us/license. Чтобы задать вопрос или запросить исходный код GPL, посетите http://support.linksys.com/en-us/gplcodecenter . © Belkin International, Inc. и аффилированные организации, 2017 г. Все права защищены.1
