РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EA9500 LINKSYS

Настройване: Основни положения 6

Настройване: Основни положения

Руководство пользователя

MAX-STREAM™

AC5400 MU-MIMO

ГИГАБИТНЫЙ РОУТЕР

Модель № EA9500

Содержание

Обзор продукта....3

Вид Сверху....3

Вид сзади....4

Вид сбоку....5

Установка: Основы....6

Куда обратиться за дополнительной информацией......6

Как настроить маршрутизатор....6

Как пользоваться Linksys Smart Wi-Fi 9

Как подключиться к Linksys Smart Wi-Fi....9

Карта сети....10

Гостевой доступ....10

Родительский контроль....11

Назначение приоритетов для носителей....11

Проверка скорости....12

Внешнее устройство хранения данных....12

Подключения....13

Поиск и устранение неисправностей....13

Беспроводная связь....14

Безопасность....14

Поиск и устранение неисправностей....15

Роутер не был успешно установлен....15

Сообщение «Интернет-кабель не подключен»......15

Сообщение "Роутер не доступен"......17

После настройки....18

Интернет недоступен....18

Linksys Smart Wi-Fi не открывается в браузере....19

Технические характеристики....20

Физические характеристики....20

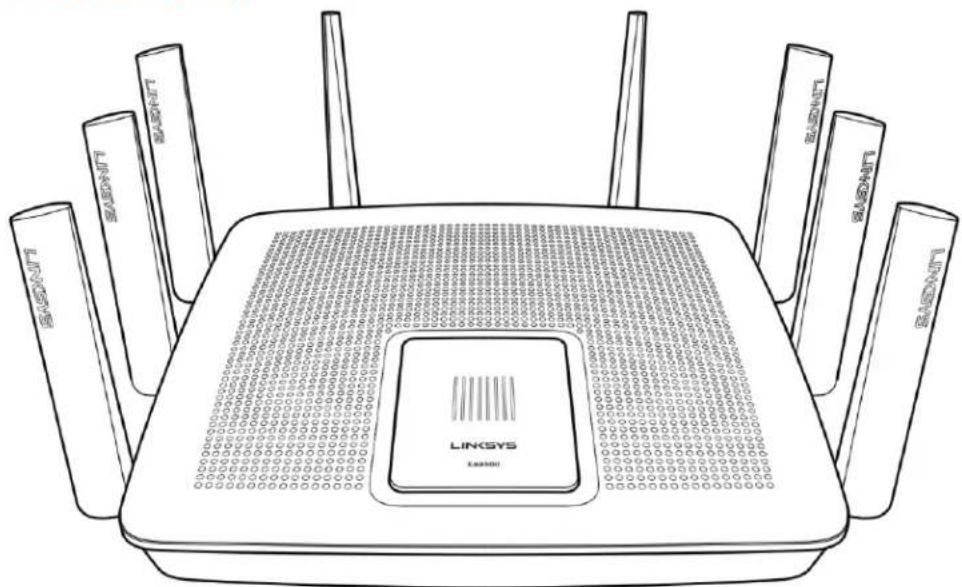

Обзор продукта

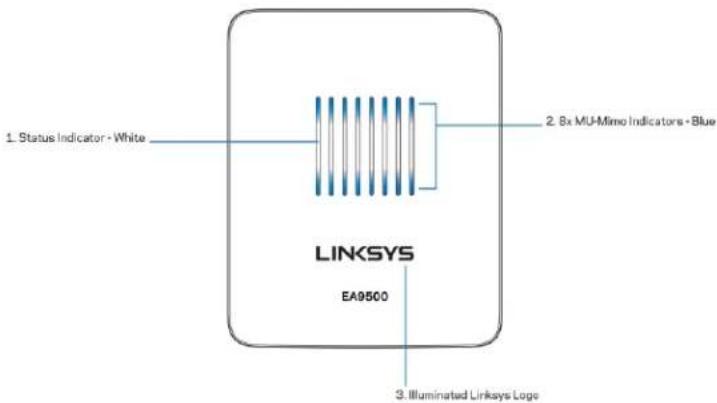

Вид Сверху

Индикатор системного статуса

1. Status Indicator - White 2. 8x MU-Mimo Indicators - Blue LINKSYS EA9500 3. Illuminated Linksys Loge

Индикатор Статуса - белый (1) - При запуске роутера постоянно включен. Во время работы роутера начинает мигать при ошибке подключение к Интернету. Отключен, если отключен Wi-Fi. Индикаторы MU-MIMO - синий (2)—Пары индикаторов (индикаторы статуса вверху и внизу) мигают поочереди (слева на право) во время включения роутера. Включаются и остаются включенными по очереди, во время обновления ПО. Во время работы роутер, пары индикаторов показывают подключенные устройства MU-MIMO.

*MU-MIMO функции могут потребовать обновления ПО, которое доступно на linksys.com/support/ea9500.

Логотип Linksys - Указывает, что роутер включен и работает.

Вид сзади

1. Adjustable External Antennas 2. 8x Ethernet Ports 3. Power Port USB 1 USB 2 5. USB 2.0 Port 6. Internet Port 7. Reset Button 8. Power Switch

Регулируемые антенны (1)— для наиболее эффективной работы расположите антенны под углом 90 градусов.

Порты Ethernet (2)—подключите кабели Ethernet к этим синим гигабитным портам (10/100/1000) и проводным устройствам в вашей сети.

Примечание. Для лучшей производительности используйте кабели CAT5e или кабели с более высокими характеристиками для портов Ethernet.

Гнездо питания (3)—подключите поставляемый в комплекте адаптер питания переменного тока.

USB 3.0 порт (4)—подсоединяйте USB-накопители и открывайте к ним совместный доступ через сеть или Интернет.

Порт USB 3.0 (5)—подсоединяйте USB-накопители и открывайте к ним совместный доступ через сеть или Интернет.

Интернет-порт (6)—подключите кабель Ethernet к этому желтому гигабитному порту (10/100/1000) и к кабелю широкополосного доступа в Интернет/DSL или оптическому модему.

Примечание—Для лучшей производительности используйте кабели CAT5e или кабели с более высокими характеристиками для портов Ethernet.

Reset button (7)—Нажмите и удерживайте, пока логотип Linksys отключиться, а синие индикаторы MU-MIMO начнут мигать во время перезапуска роутера и сброса настроек до заводских. Вы также можете восстановить заводские параметры, используя Linksys Smart Wi-Fi в Интернете или мобильном приложении.

Выключатель питания (8)—Нажмите | (вкл), чтобы включить роутер.

Вид сбоку

Wi-Fi кнопка (1)—Нажмите, чтобы отключить беспроводную сеть (индикатор включиться). Нажмите снова, чтобы включить беспроводную сеть (индикатор отключиться).

Кнопка Wi-Fi Protected Setup™(2)—нажмите, чтобы настроить защиту беспроводного соединения на сетевых устройствах с функцией Wi-Fi Protected Setup.

Установка: Основы

Куда обратиться за дополнительной информацией

Помимо этого руководства пользователя, вы можете найти полезную информацию в следующих местах:

• Linksys.com/support/EA9500 (документация, загрузки, часто задаваемые вопросы, техническая поддержка, онлайн-чат, форумы)
• Справка Linksys Smart Wi-Fi (подключитесь к Linksys Smart Wi-Fi, а затем нажмите Help (Справка) в верхней части экрана)

Help

Using Linksys Smart Wi-Fi

Лицензии и документация по программному обеспечению от третьих сторон могут быть найдены здесь: http://support.linksys.com/en-us/license. Пожалуйста обратитесь http://support.linksys.com/en-us/gplcodecenter с вопросами или запросами по GPL исходному коду.

Как настроить маршрутизатор

1. В случае замены существующего маршрутизатора, сначала отключите этот маршрутизатор.
2. Поверните антенны вверх и подключите маршрутизатор к источнику питания. Переведите выключатель в положение | (вкл.).
3. Подсоедините интернет-кабель модема к желтому интернет-порту на роутера. Дождитесь пока начнет гореть логотип Linksys.
4. Подключитесь к беспроводной сети, указанной в руководстве по быстрой установке, прилагаемому к маршрутизатору. (Позже вы сможете сменить название сети и пароль.) Выберите автоматическое подключение к этой сети в дальнейшем. Если вам требуется

помощь в подключении к сети, обратитесь к прилагаемому диску с документацией устройства.

Примечание. Доступ к Интернету будет отсутствовать до завершения настройки маршрутизатора.

1. Откройте браузер, чтобы посмотреть инструкции по настройке маршрутизатора Linksys Smart Wi-Fi. Если вы не видите инструкций, введите http://LinksysSmartWiFi.com адресную строку.

По окончании установки создайте вашу учетную запись для Linksys Smart Wi-Fi, следуя инструкциям на экране. Используйте Linksys Smart Wi-Fi, чтобы настроить ваш маршрутизатор с любого компьютера, имеющего выход в Интернет.

Управление настройками маршрутизатора:

• Изменять имя и пароль маршрутизатора
  • Выполнять настройку гостевого доступа
  • Выполнять настройку родительского контроля
  • Подключать устройства к сети
  • Тестировать скорость подключения к Интернету

Примечание. На этапе создания учетной записи Linksys Smart Wi-Fi вам будет выслано электронное письмо с подтверждением. Из домашней сети перейдите по ссылке в электронном письме, чтобы связать маршрутизатор с учетной записью Linksys Smart Wi-Fi.

Совст—Распечатайте эту страницу и запишите настройки маршрутизатора и учетной записи в таблицу ниже для справки. Храните свои записи в надежном месте.

Имя сети 2,4 GHz
Пароль сети
Имя сети 5 GHz_1
Пароль сети
Имя сети 5 GHz_2
Пароль сети
Пароль маршрутизатора
Имя гостевой сети 2,4 GHz
Имя гостевой сети 5GHz
Пароль Гостевой Сети (Обе гостевые сети с одинаковым паролем)
Имя пользователя Linksys Smart Wi-Fi
Пароль Linksys Smart Wi-Fi

Как пользоваться Linksys Smart Wi-Fi

Вы можете настраивать свой маршрутизатор при помощи Linksys Smart Wi-Fi, находясь в любой точке мира, а также непосредственно из домашней сети. Доступ к Linksys Smart Wi-Fi также возможен с мобильного устройства. См. информацию в магазине приложений для вашего устройства.

Как подключиться к Linksys Smart Wi-Fi

Чтобы подключиться к Linksys Smart Wi-Fi:

1. Откройте браузер на своем компьютере.
2. Откройте http://LinksysSmartWiFi.com и войдите в свою учетную запись.

Linksys Smart Wi-Fi Sign In

Если вы забыли пароль, нажмите Forgot your password? (Забыли пароль?) и следуйте инструкциям на экране, чтобы восстановить его.

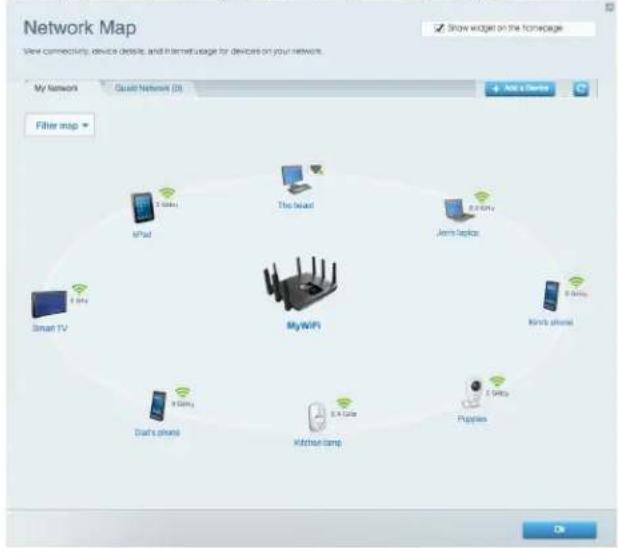

Карта сети

Позволяет просматривать все сетевые устройства, подключенные к роутеру, а также управлять этими устройствами. Вы можете просматривать устройства в вашей основной сети и гостевой сети, отключать устройства или отображать информацию о каждом из них.

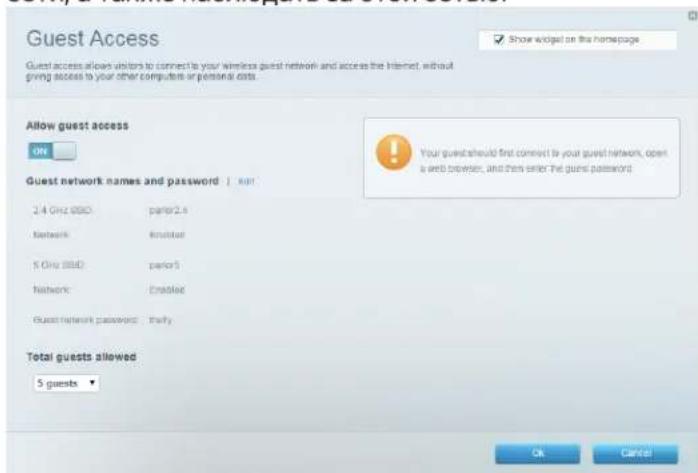

Позволяет настроить сеть, которую могут использовать гости без доступа к ресурсам вашей сети, а также наблюдать за этой сетью.

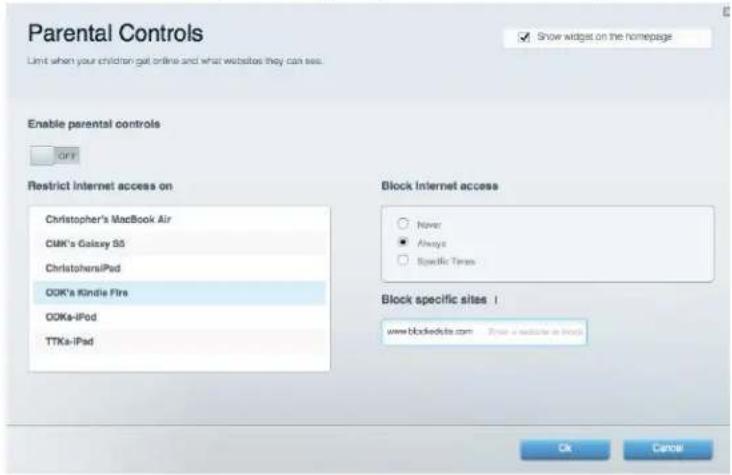

Родительский контроль

Позволяет блокировать доступ к веб-сайтам и устанавливать время доступа в Интернет.

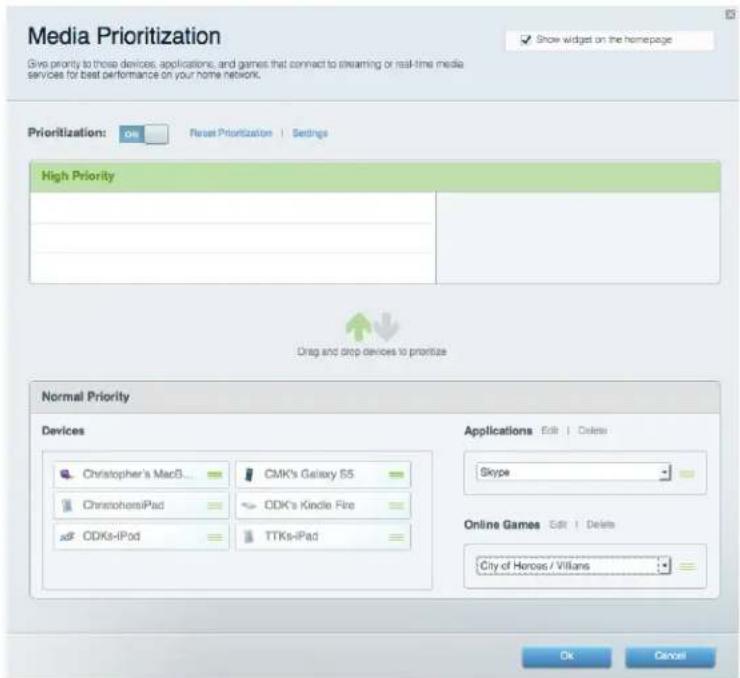

Назначение приоритетов для носителей

Позволяет определять, какие устройства и приложения пользуются сетевым трафиком на приоритетных условиях.

Позволяет проверять скорость интернет-соединения.

Внешнее устройство хранения данных

Позволяет использовать USB накопитель (не входит в комплект) и устанавливать медиасервер, общий доступ к файлам, а также доступ к FTP.

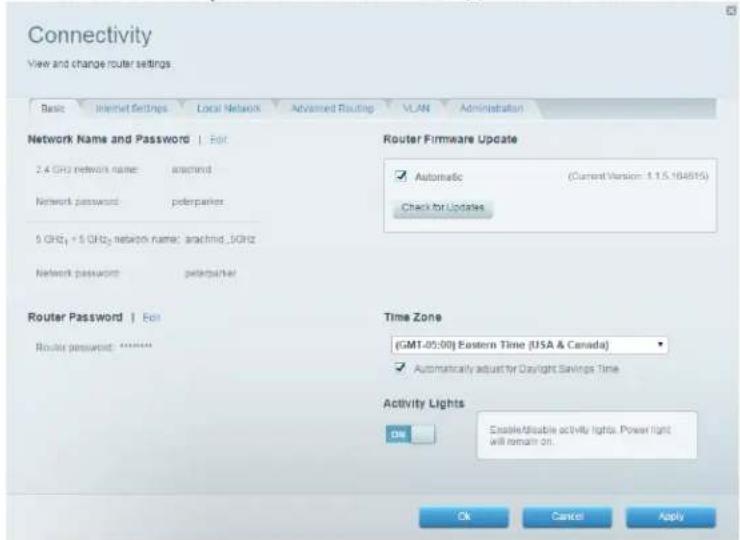

Позволяют настраивать основные и дополнительные настройки сети.

Поиск и устранение неисправностей

Позволяет диагностировать проблемы роутера и проверять состояние сети.

Позволяет настроить беспроводную связь роутера. Можно изменить имя сети, пароль, настроить фильтрацию MAC-адресов и подключить устройства при помощи функции Wi-Fi Protected Setup™.

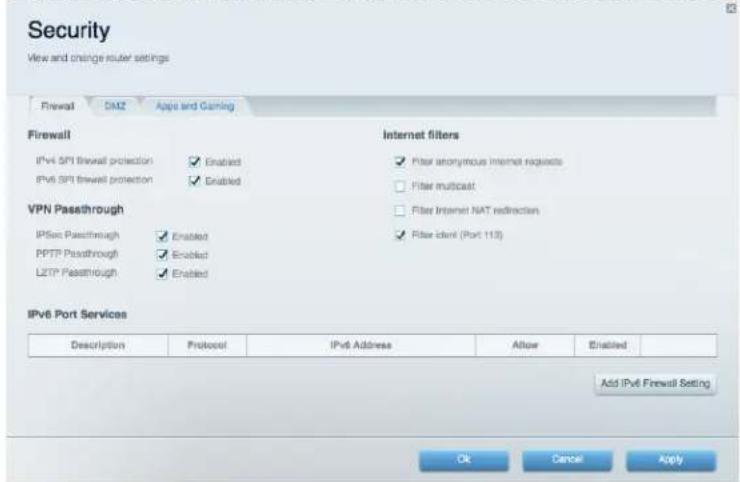

Позволяет настроить защиту беспроводной связи роутера. Можно настроить брандмауэр, параметры VPN, а также выбрать пользовательские настройки для приложений и игр.

Security View and change router settings Firewall DMZ Apps and Gaming Firewall IPv4 SPI Firewall protection Enabled IPv6 SPI Firewall protection Enabled Internet filters Filter anonymous Internet requests Filter multicast VPN Passsthrough IPSec Passsthrough Enabled PPTP Passsthrough Enabled LZTP Passsthrough Enabled Filter Internet NAT redirection Filter ideni (Port 113) IPv6 Port Services Description Protocol IPv6 Address Allow Enabled Add IPv6 Firewall Setting Ok Cancel Apply

Поиск и устранение неисправностей

За более подробной информацией обращайтесь в нашу удостоенную наград службу поддержки клиентов: Linksys.com/support/EA9500.

Роутер не был успешно установлен

Если Linksys Smart Wi-Fi не завершит установку, вы можете попробовать выполнить следующие действия:

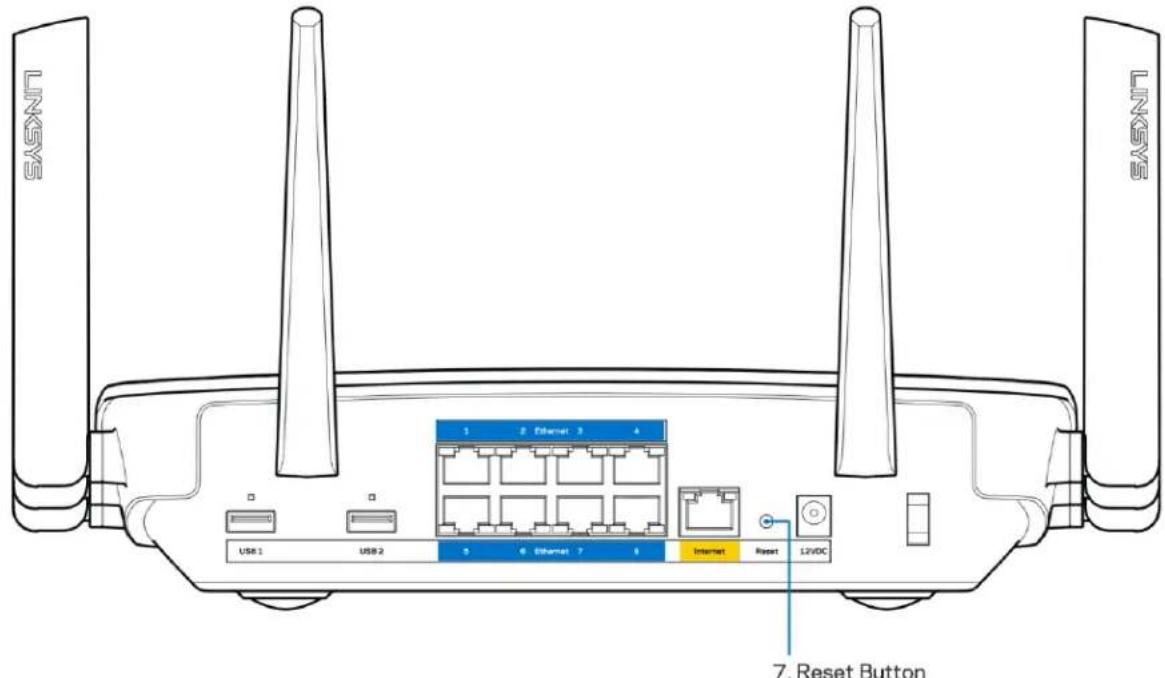

- Нажмите и удерживайте кнопку Сброса на вашем роутере с помощью скрепки или иголки до отключения логотипа Linksys, и до того как индикаторы MU-MIMO ни начнут мигать (примерно 10 секунд). Установите роутер заново.

SASNT USB 1 USB 2 1 2 Ethernet 3 4 5 6 Ethernet 7 8 Internet Reset L2VDC 7. Reset Button SASNT

- Временно отключите брандмауэр компьютера (см. инструкции по безопасности ПО). Установите роутер заново.

- Если у вас есть другой компьютер, используйте этот компьютер для повторной попытки установки роутера.

Сообщение «Интернет-кабель не подключен»

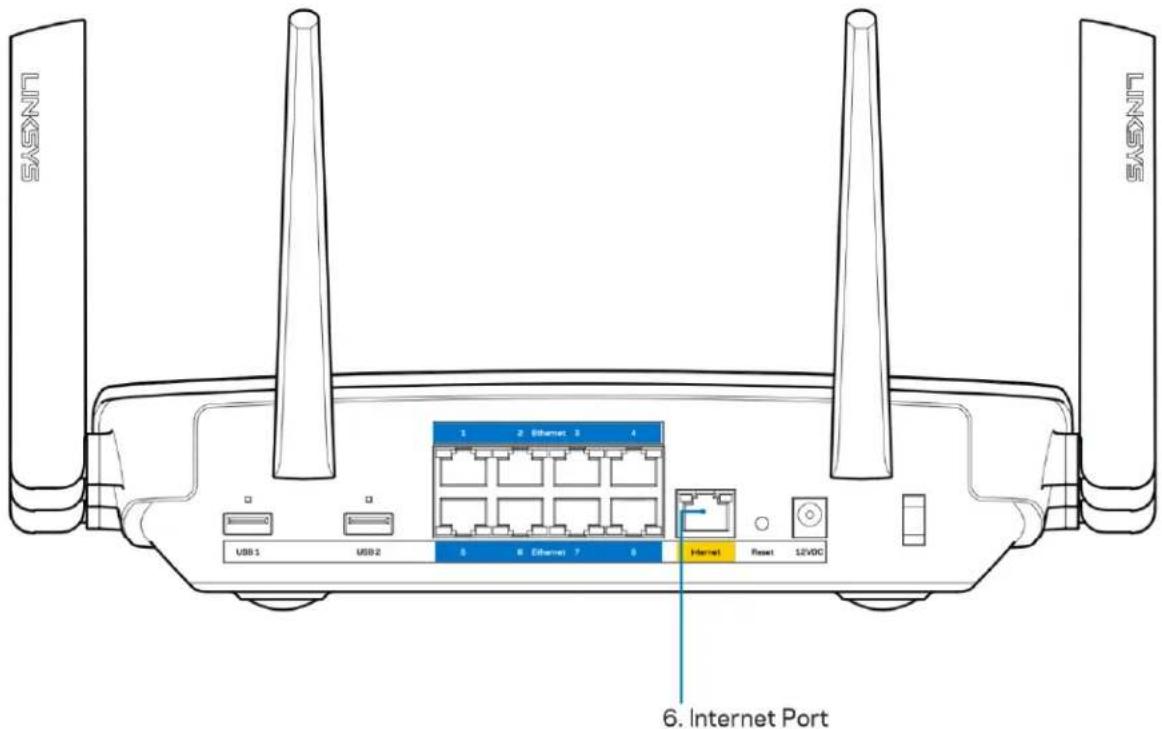

Если при настройке роутера отображается сообщение «Интернет-кабель не подсоединен», выполните следующие шаги.

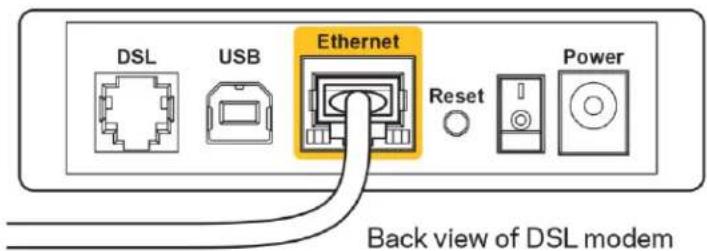

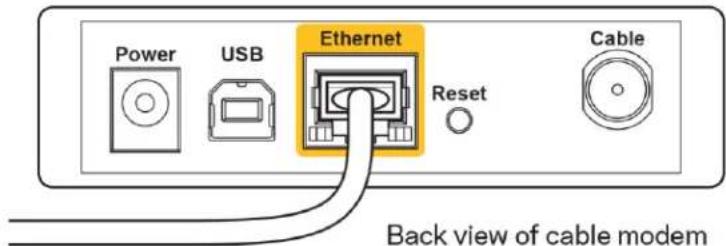

- Убедитесь, что кабель Ethernet или интернет-кабель (или же кабель, идущий в комплекте с маршрутизатором) надежно подключен к желтому интернет-порту на задней панели роутера и к соответствующему порту модема. Этот порт на модеме обычно маркирован Ethernet.

SASINT USB 1 USB 2 1 2 Ethernet 3 4 5 6 Ethernet 7 8 Internet Reset 12VDC 6. Internet Port

Убедитесь, что модем подключен к сети и включен. Если он оснащен выключателем питания, убедитесь, что выключатель находится в положении ON (ВКЛ.) или «І» (а не в положении «О»).

- Если вы пользуетесь проводным доступом в Интернет, убедитесь, что коаксиальный кабель, предоставленный поставщиком услуг Интернета, подключен к порту CABLE (КАБЕЛЬ) на модеме.

- Если вы пользуетесь интернет-соединением DSL, убедитесь, что телефонная линия подключена к DSL-порту модема.

• Если ваш компьютер был ранее подключен к модему с помощью кабеля USB, отсоедините кабель USB.
  • Установите роутер заново.

Сообщение "Роутер не доступен"

Чтобы получить доступ к роутеру, необходимо обеспечить подключение к вашей собственной сети. Если в настоящее время вы имеете доступ к Интернету, возможно, вы случайно подключились к чужой беспроводной сети.

Чтобы устранить проблему на компьютерах с OC Windows, выполните следующее:

1. На рабочем столе Windows правой кнопкой мыши нажмите на значок беспроводной сети на панели задач. Появится список доступных сетей.
2. Нажмите на название вашей сети. Нажмите Connect (Подключиться). На примере внизу, компьютер был подключен к другой беспроводной сети с именем wraith_5GHz. В данном примере выбрано имя беспроводной сети маршрутизатора Linksys EA9500 Damaged_Beez2.4.

Wireless Network Connection 2 wraith_5GHz Connected wraith wraith_5GHz-guest wraith-guest wraith2.4_6700 wraith5_6700 Damaged_Beez2.4 Connect automatically Connect 8OLCVBM5 Other Network Open Network and Sharing Center

1. Если предлагается ввести ключ сети, введите ваш пароль (ключ безопасности) в поле для ключа сети. Нажмите ОК.

2. Ваш компьютер подключится к сети, и вы получите доступ к роутеру.

*Значки и формулировки в описании данных шагов могут отличаться в зависимости от версии Windows.

Чтобы устранить проблему на компьютерах Мас:

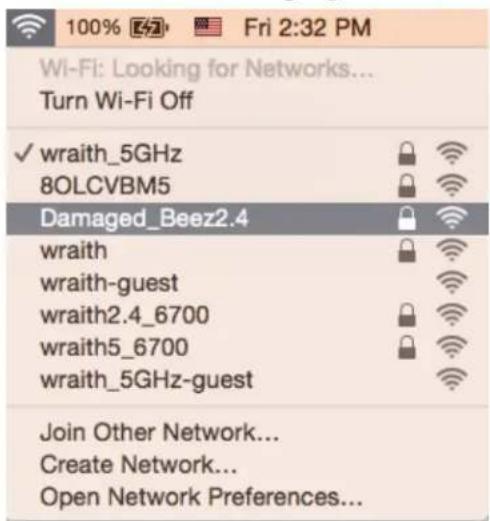

1. В строке меню в верхней части экрана нажмите значок Wi-Fi. Появится список беспроводных сетей. Linksys Smart Wi-Fi автоматически назначило имя вашей сети.
2. На примере внизу, компьютер был подключен к другой беспроводной сети с именем wraith_5GHz. В данном примере выбрано имя беспроводной сети маршрутизатора Linksys EA9500 Damaged Beez2.4.

100% Fri 2:32 PM Wi-Fi: Looking for Networks... Turn Wi-Fi Off ✓ wraith_5GHz 8OLCVBM5 Damaged_Beez2.4 wraith wraith-guest wraith2.4_6700 wraith5_6700 wraith_5GHz-guest Join Other Network... Create Network... Open Network Preferences...

1. Нажмите на имя беспроводной сети маршрутизатора Linksys EA9500 (в примере: Damaged_Beez2.4).
2. Введите пароль вашей беспроводной сети (ключ безопасности) в поле Password (Пароль). Нажмите ОК.

После настройки

Интернет недоступен

Если соединение роутера с Интернетом нарушено, то эта проблема может отображаться в виде сообщения «Не удается найти [адрес в Интернете]» в браузере. Если вы знаете, что адрес в Интернете является верным и если вы испробовали несколько действительных адресов в Интернете, но результат остался прежним, это сообщение может означать, что существует проблема у поставщика услуг Интернета или нарушена связь между модемом и роутером.

Попытайтесь выполнить следующее:

• Убедитесь, что сетевой кабель и кабель питания надежно подключены.

• Убедитесь, что розетка питания, к которой подключен роутер, исправна.
• Перезагрузите роутер
• Свяжитесь с поставщиком услуг Интернета и узнайте о перебоях в работе в вашем районе.

Самый распространенный способ устранения неисправностей роутера – выключить его, а затем снова включить. Тогда роутер сможет перезагрузить пользовательские настройки, а другие устройства (такие как модем) смогут заново обнаружить маршрутизатор и установить с ним связь. Этот процесс называется перезагрузкой.

Чтобы перезагрузить роутер с помощью шнура питания, выполните следующее:

1. Отсоедините шнур питания от роутер и модема.
2. Подождите 10 секунд и снова подключите шнур питания к модему. Убедитесь, что питание поступает.
3. Подождите, пока индикатор «онлайн» модема не перестанет мигать (около двух минут). Снова подключите шнур питания к роутеру.
4. Дождитесь пока начнет гореть логотип Linksys. Подождите две минуты, прежде чем попытаться подключиться к Интернету через компьютер.

Чтобы перезагрузить роутер с помощью Linksys Smart Wi-Fi, выполните следующее:

1. Войдите в Linksys Smart Wi-Fi. (См. «Как подключиться к Linksys Smart Wi-Fi» на стр. 9.)
2. В Router Settings (Настройки роутера) нажмите Troubleshooting (Поиск и устранение неисправностей).
3. Нажмите на вкладку Diagnostics (Диагностика).
4. В Reboot(Перезагрузить) нажмите Reboot (Перезагрузить).

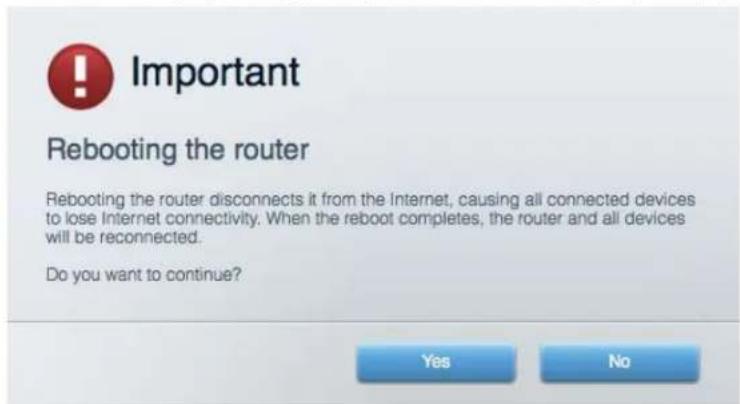

1. Нажмите Yes (Да). Роутер перезагрузится. Во время перезагрузки роутера все подключенные устройства теряют подключение к Интернету и автоматически восстанавливают его, когда роутер снова готов к работе.

Linksys Smart Wi-Fi не открывается в браузере.

Последнии версии GoogleChrome™, Firefox, Safari (для Mac и iPad), Microsoft Edge, и Internet Explorer® версии 8 или позже работают с Linksys Smart Wi-Fi.

Технические характеристики

Linksys EA9500

Название модели	MAX-STREAMTM AC5400 MU-MIMO ГИГАБИТНЫЙ РОУТЕР
Номер модели	EA9500
Скорость порта коммутации:	10/100/1000 Мбит/с (гигабитный Ethernet)
Радио частота	2.4 GHz и 5 GHz (x2)
# антенн	8-ре Внешних Настраиваемых Антенны
Порты	USB 2.0, USB 3.0, Ethernet (1-8), Интернет, Питание
Кнопки	Wi-Fi, Wi-Fi Protected Setup, Питание, Сброс
Светодиодные индикаторы	Верхняя панель: Индикатор Статуса, Индикаторы MU-MIMO, Подсвеченный логотип Linksys Боковая панель: Wi-Fi, Wi-Fi Protected Setup Задняя панель: USB 1, USB 2, Ethernet (1-8), Интернет
UPnP	Поддерживается
Безопасность	WEP, WPA2, RADIUS
Разрядность ключа безопасности	128-битное шифрование
Поддержка для системы хранения файлов	FAT, NTFS, и HFS+
Поддержка браузеров	Последнии версии Google ChromeTM, Firefox®, Safari® (для Mac® и iPad®), Microsoft Edge, и Internet Explorer® версии 8 или позже работают с Linksys Smart Wi-Fi.

Физические характеристики

Размеры	264,52 мм x 318,15 мм x 66,66 мм
Вес изделия	1727,7 гр
питание	12 В/5А
Сертификация	FCC, IC, CE, Wi-Fi (IEEE a/b/g/n/ac), Windows 7, Windows 8
Рабочая температура	От 0 до 40 °C
Температурный режим хранения	От -20 до 60 °C
Рабочая влажность воздуха	От 10 до 80% относительной влажности, без конденсации
Влажность воздуха в режиме хранения	От 5 до 90%, без конденсации

Примечания:

Документацию, гарантию и информацию по технике безопасности смотрите на диске, поставляемом в комплекте с роутером, или посетите: Linksys.com/support/EA9500.

Технические характеристики могут быть изменены без уведомления.

Максимальная производительность рассчитана в соответствии со спецификациями стандарта IEEE 802.11. Фактические характеристики, включая емкость, пропускную способность, диапазон и покрытие беспроводной сети, могут отличаться от указанных. Производительность зависит от многих факторов, условий и переменных величин, в том числе расстояния от точки доступа, объема сетевого трафика, материалов и конструкции здания, используемой операционной системы, сочетания беспроводных устройств, помех и других неблагоприятных условий.

BELKIN, LINKSYS и многие названия продуктов и логотипы являются товарными знаками группы компаний Belkin. Упомянутые здесь товарные знаки сторонних компаний являются собственностью соответствующих владельцев. Лицензии и документация по программному обеспечению от третьих сторон могут быть найдены здесь: http://support.linksys.com/en-us/license. Чтобы задать вопрос или запросить исходный код GPL посститhttp://support.linksys.com/en-us/gplcodecenter.

© 2016 Belkin International, Inc. и/или аффилированные структуры компании. Все права защищены.
