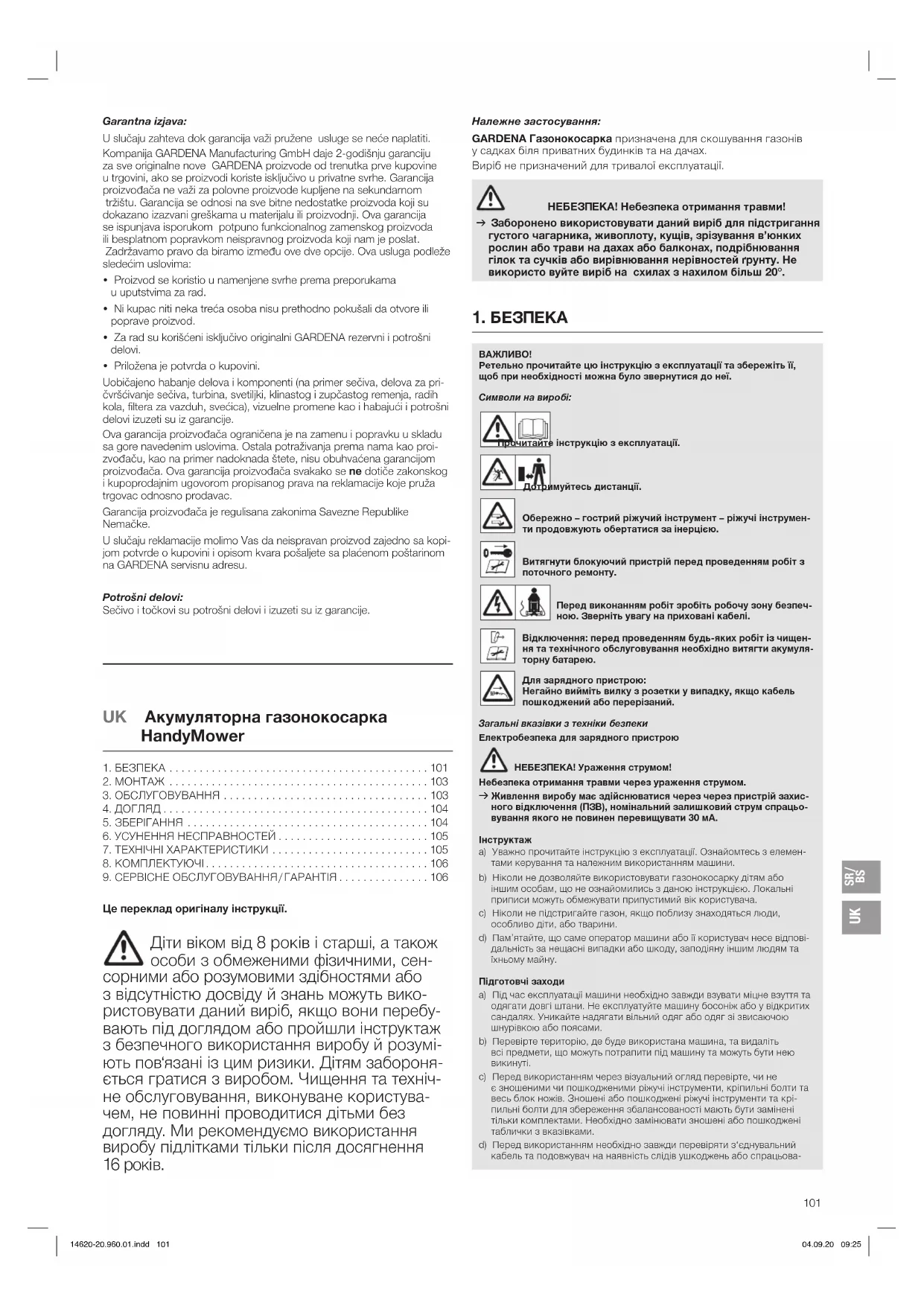

ПОСІБНИК КОРИСТУВАЧА HandyMower 2218V P4A GARDENA

6. УСУНЕННЯ НЕСПРАВНОСТЕЙ .........................105

9. СЕРВІСНЕ ОБСЛУГОВУВАННЯ / ГАРАНТІЯ ...............106

Це переклад оригіналу інструкції. Діти віком від 8 років і старші, а також особи з обмеженими фізичними, сен- сорними або розумовими здібностями або звідсутністю досвіду й знань можуть вико- ристовувати даний виріб, якщо вони перебу- вають під доглядом або пройшли інструктаж з безпечного використання виробу й розумі- ють пов‘язані із цим ризики. Дітям забороня- ється гратися з виробом. Чищення та техніч- не обслуговування, виконуване користува- чем, не повинні проводитися дітьми без догляду. Ми рекомендуємо використання виробу підлітками тільки після досягнення 16 років. Належне застосування: GARDENA Газонокосарка призначена для скошування газонів усадках біля приватних будинків та на дачах. Виріб не призначений для тривалої експлуатації. НЕБЕЗПЕКА! Небезпека отримання травми! v Заборонено використовувати даний виріб для підстригання густого чагарника, живоплоту, кущів, зрізування в’юнких рослин або трави на дахах або балконах, подрібнювання гілок та сучків або вирівнювання нерівностей ґрунту. Не використо вуйте виріб на схилах з нахилом більш 20°.

Ретельно прочитайте цю інструкцію з експлуатації та збережіть її, щоб при необхідності можна було звернутися до неї. Символи на виробі: Прочитайте інструкцію з експлуатації. Дотримуйтесь дистанції. Обережно – гострий ріжучий інструмент – ріжучі інструмен- ти продовжують обертатися за інерцією. Витягнути блокуючий пристрій перед проведенням робіт з поточного ремонту. Перед виконанням робіт зробіть робочу зону безпеч- ною. Зверніть увагу на приховані кабелі. Відключення: перед проведенням будь-яких робіт із чищен- ня та технічного обслуговування необхідно витягти акумуля- торну батарею. Для зарядного пристрою: Негайно вийміть вилку з розетки у випадку, якщо кабель пошкоджений або перерізаний. Загальні вказівки з техніки безпеки Електробезпека для зарядного пристрою НЕБЕЗПЕКА! Ураження струмом! Небезпека отримання травми через ураження струмом. v Живлення виробу має здійснюватися через через пристрій захис- ного відключення (ПЗВ), номінальний залишковий струм спрацьо- вування якого не повинен перевищувати 30 мА.

a) Уважно прочитайте інструкцію з експлуатації. Ознайомтесь з елемен- тами керування та належним використанням машини. b) Ніколи не дозволяйте використовувати газонокосарку дітям або іншим особам, що не ознайомились з даною інструкцією. Локальні приписи можуть обмежувати припустимий вік користувача. c) Ніколи не підстригайте газон, якщо поблизу знаходяться люди, особливо діти, або тварини. d) Пам’ятайте, що саме оператор машини або її користувач несе відпові- дальність за нещасні випадки або шкоду, заподіяну іншим людям та їхньому майну. Підготовчі заходи a) Під час експлуатації машини необхідно завжди взувати міцне взуття та одягати довгі штани. Не експлуатуйте машину босоніж або у відкритих сандалях. Уникайте надягати вільний одяг або одяг зі звисаючою шнурівкою або поясами. b) Перевірте територію, де буде використана машина, та видаліть всі предмети, що можуть потрапити під машину та можуть бути нею

c) Перед використанням через візуальний огляд перевірте, чи не є зношеними чи пошкодженими ріжучі інструменти, кріпильні болти та весь блок ножів. Зношені або пошкоджені ріжучі інструменти та крі- пильні болти для збереження збалансованості мають бути замінені тільки комплектами. Необхідно замінювати зношені або пошкоджені таблички з вказівками. d) Перед використанням необхідно завжди перевіряти з‘єднувальний кабель та подовжувач на наявність слідів ушкоджень або спрацьова-

ності. Якщо кабель пошкоджено під час експлуатації, негайно від’єд- найте його від електромережі. НЕ ТОРКАЙТЕСЯ КАБЕЛЮ ДОКИ НЕ ВІД’ЄДНАЄТЕ ЙОГО ВІД ЕЛЕКТРОМЕРЕЖІ. Не використовуйте машину, якщо кабель зносився або пошкоджений. Експлуатація a) Підстригайте газон тільки при денному світлі або за умов доброго освітлення. b) За можливості уникайте використовувати пристрій, коли трава

c) Завжди слідкуйте за тим, щоб ви твердо стояли на ногах, перебуваю- чи на схилах. d) Пересувайте машину із швидкістю кроку. e) Стрижіть траву впоперек схилу, ніколи не вгору або вниз по схилу. f) Будьте особливо обережні під час змін напрямку руху на схилі. g) Не підстригайте траву на надмірно крутих схилах. h) Будьте вкрай обережні, розвертаючи газонокосарку або рухаючи її унапрямку до себе.

i) Зупиняйте ріжучий інструмент (або інструменти), якщо газонокосарку

потрібно нахилити для транспортування через поверхні, що не вкриті травою, а також під час переміщення газонокосарки до чи з місця її використання. j) Ніколи не використовуйте газонокосарку з ушкодженими захисними пристроями чи захисними решітками, або без вбудованих захисних пристроїв, наприклад, дефлектора чи / та пристрою для збору трави. k) Запускайте або задіюйте стартовий вимикач з обережністю, відповід- но до вказівок виробника. Зверніть увагу на достатню відстань від ніг до ріжучого інструменту (або інструментів). l) Під час старту або запуску мотору не можна нахиляти газонокосарку, хіба що для запуску необхідно її трохи підняти. У такому випадку нахи- літь її рівно на стільки, наскільки це абсолютно необхідно, та піднімай- те тільки ту сторону, яка знаходиться далі від користувача. m) Не запускайте мотор, якщо ви стоїте перед каналом для викидання скошеної трави. n) Ніколи не поміщайте руки або ноги на або під обертові частини. Завжди тримайтеся подалі від отвору для викидання скошеної

o) Ніколи не піднімайте або не переміщуйте газонокосарку з працюючим

) Вимкніть мотор та витягніть пусковий ключ. Переконайтеся, що усі рухомі частини повністю зупинились: – коли ви залишаєте газонокосарку; – до того, як ви усунете заклинювання або засмічення в каналі для викидання скошеної трави; – перш ніж перевіряти, чистити або проводити інші роботи з газоноко-

– після удару об сторонній предмет. Знайдіть пошкодження газоноко- сарки та виконайте необхідні ремонтні роботи до того, як знову її вмикати та починати з нею працювати. Якщо газонокосарка починає незвично вібрувати, потрібна негайна

– знайдіть пошкодження; – виконайте необхідний ремонт ушкоджених деталей; – переконайтеся, що всі гайки, болти та гвинти міцно затягнуті. Догляд і зберігання a) Переконайтеся, що всі гайки, болти та гвинти міцно затягнуті та пристрій знаходиться у безпечному робочому стані. b) Регулярно перевіряйте пристрій для збору трави на наявність ознак зношеності чи втрати функціональності. c) З міркувань безпеки замінюйте зношені або пошкоджені деталі. d) Зверніть увагу на те, що в машинах, які мають кілька ріжучих інстру- ментів, обертання одного ріжучого інструменту може викликати обер- тання інших. e) Під час налаштування машини зверніть увагу на те, щоб не защемити пальці між рухомими ріжучими інструментами та нерухомими деталями

f) Дайте мотору охолонути перед тим, як ставити машину на зберігання. g) Під час обслуговування ріжучих інструментів майте на увазі, не зважа- ючи на те, що джерело живлення вимкнене, ріжучі інструменти все ще можуть рухатися. h) Використовуйте виключно оригінальні запчастини та комплектуючі. Додаткові вказівки з техніки безпеки Безпечне поводження з акумуляторними батареями Прочитайте всі вказівки з техніки безпеки та інші інструкції. Недбалість при дотриманні вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких

Зберігайте ці інструкції в надійному місці. Використовуйте зарядний пристрій тільки в тому випадку, якщо ви можете повністю оцінити й виконати без обмежень всі функції, або якщо ви отримали відповідні інструкції. v Не залишайте дітей без нагляду під час використання, очищення й техобслуговування. Діти не повинні гратися із зарядним пристроєм. v Заряджайте тільки літій-іонні акумуляторні батареї системи POWER FOR ALL типу PBA 18V. з ємністю не менше 1,5 A /год (від 5елементів акумуляторної батареї). Напруга акумуляторної батареї повинна відповідати напрузі заряджання акумуляторної батареї зарядного пристрою. Не заряджайте акумулятори, що не перезаряджаються. Інакше існує небезпека пожежі й вибуху.

Уникайте потрапляння вологи до зарядного пристрою або намокання зарядного пристрою під дощем. Потрапляння води до електроінструменту підвищує ризик ураження електричним струмом. v Тримайте зарядний пристрій у чистоті. Його забруднення призво- дить до небезпеки ураження електричним струмом. v Перед кожним використанням перевіряйте зарядний пристрій, кабель та штекер. Не використовуйте зарядний пристрій у разі виявлення пошкоджень. Не відкривайте зарядний пристрій само- стійно, ремонтуйте його тільки силами кваліфікованих фахівців звикористанням оригінальних запчастин. Пошкодження зарядних пристроїв, кабелів та штекерів підвищують ризик ураження електричним струмом. v Не використовуйте зарядний пристрій на легкозаймистій основі (наприклад, на папері, текстильних матеріалах тощо) або в займи- стому середовищі. Нагрівання зарядного пристрою зсередини при- зводить до небезпеки пожежі. v Якщо необхідна заміна з’єднувального кабелю, зверніться для її вико- нання до GARDENA або авторизованого сервісного центру GARDENA з електроінструментів, щоб уникнути ризиків для безпеки. v Не використовуйте виріб під час заряджання. v Ці вказівки з техніки безпеки дійсні для літій-іонних акумуляторів системи POWER FOR ALL PBA 18V. v Використовуйте акумуляторну батарею тільки у виробах виробни- ків системи POWER FOR ALL. Тільки там можна захистити акумуля- торну батарею від небезпечного перевантаження. v Заряджайте акумуляторні батареї тільки за допомогою зарядних пристроїв, рекомендованих виробником. У разі використання зарядного пристрою, призначеного тільки для певного виду акумуляторних батарей, з іншими акумуляторними бата- реями існує небезпека виникнення пожежі. v Акумуляторна батарея постачається в частково зарядженому

Для забезпечення повної потужності акумуляторної батареї повністю зарядіть її в зарядному пристрої перед першим використанням. v Зберігайте акумуляторні батареї подалі від дітей. v Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання. v Внаслідок пошкодження й неналежного використання акуму- ляторних батарей можуть виділятися випари. Акумуляторна бата- рея може зайнятися або вибухнути. Забезпечте приплив свіжого повітря, а в разі скарг зверніться до ліка- ря. Випари можуть подразнювати дихальні шляхи. v У разі неправильного використання або пошкодження акумуля- торної батареї можливі витоки займистої рідини з акумуляторної батареї. Уникайте контакту з нею. При випадковому контакті спо- лосніть водою. Якщо рідина потрапила в очі, додатково зверніть- ся до лікаря. Рідина, яка виходить з акумулятора, може призвести до подразнень шкіри або опіків. v У разі пошкодження акумуляторної батареї можливі витоки рідини та змочування предметів поблизу. Перевірте відповідні частини. Очистіть та замініть їх у разі необхідності. v Не замикайте акумуляторну батарею накоротко. Утримуйте акуму- ляторні батареї, якими ви не користуєтесь, подалі від канцеляр- ських скріпок, монет, ключів, голок, гвинтів або інших дрібних металевих предметів, які можуть спричинити замикання контактів. Коротке замикання контактів акумуляторної батареї може призвести до опіків або пожежі. v Гострими предметами, такими як цвяхи або викрутки, чи зовніш- нім зусиллям акумуляторну батарею можна пошкодити. Це може спричинити внутрішнє коротке замикання, займання, задим- лення, вибух або перегрівання акумуляторної батареї. v За жодних обставин не виконуйте технічне обслуговування пошкоджених акумуляторних батарей. Усі роботи з техобслуговування повинні виконувати виробник або авторизовані сервісні центри.

Забезпечте захист акумуляторної батареї від нагрівання, наприклад, внаслідок тривалої дії сонячного випромінюван- ня, вогню, бруду, води та вологи. Це може спричинити небезпеку вибуху та короткого замикання. v Використовуйте та зберігайте акумуляторну батарею тільки за температури навколишнього середовища від – 20 °C до + 50 °C. Не залишайте акумуляторну батарею, наприклад, у літній час в авто- мобілі. Залежно від пристрою, що застосовується, використання за температури < 0 °C може обмежувати продуктивність роботи. v Заряджайте акумуляторну батарею тільки за температури навко- лишнього середовища від 0 °C до + 45 °C. Заряджання за межами температурного діапазону може пошкодити акумуляторну батарею та призвести до небезпеки виникнення пожежі. 14620-20.960.01.indd 102 04.09.20 09:25UK

Електробезпека НЕБЕЗПЕКА! Зупинка серця! Цей виріб під час експлуатації створює електромагнітне поле. Це поле при певних умовах може створити негативний вплив на роботу активних або пасивних медичних імплантатів. Щоб виключити небез-печні ситуації, які можуть призвести до тяжких або смертельних травм, особи з медичним імплантатом перед використанням цього виробу повинні проконсультуватися зі своїм лікарем і виробником імплантату. Використовуйте акумуляторний виріб тільки при температурі від 0 °C до 40 °C. Не використовуйте виріб у вологому середовищі. Захищайте контакти акумуляторної батареї від вологи. Особиста безпека НЕБЕЗПЕКА! Небезпека задухи!Дрібні частини можуть бути легко проковтнуті. Через поліетилено-вий мішок існує небезпека задухи для маленьких дітей. Не допускай-те маленьких дітей до місця збірки. Не розбирайте виріб на більшу кількість частин, чим при постачанні. Користуйтеся рукавицями, надягайте взуття, що не ковзає, та засоби захисту очей.Уникайте перенавантажувати газонокосарку. Ніколи не працюйте з виробом, якщо Ви втомилися, хворі або знаходи- теся під впливом алкоголю, наркотиків або медикаментів. Небезпека ковзання:– на мокрій траві– на крутих схилах– при транспортуванні Будьте обережні, рухаючись спиною вперед. Захищайте виріб від дощової вологи та інших джерел вологості. НЕБЕЗПЕКА! Небезпека вибуху!Не використовуйте виріб у вибухонебезпечних місцях, де знахо-дяться горючі рідини, гази або пил. Електроін струменти виробляють іскру, яка може підпалити пил або пари.

НЕБЕЗПЕКА! Небезпека отримання травми! Небезпека отримання порізу при випадковому запуску

v Витягніть акумуляторну батарею, витягніть ключ безпеки іодягніть захисні рукавиці перш ніж збирати виріб. Установка рукоятки [ зобр. A1 / A2 ]:

. Кнопка блоку- вання включення

має бути пересунута при цьому

Переконайтеся, що рукоятка

повністю вставлена, а виступи

на рукоятці знаходяться у пазах

2. Затягніть затискну втулку

НЕБЕЗПЕКА! Небезпека отримання травми! Небезпека отримання порізу при випадковому запуску

v Зачекайте доки зупиниться ріжучий пристрій, витягніть ключ безпеки і надіньте рукавиці, перш ніж налаштовувати або переносити виріб. Зарядити акумуляторну батарею [ зобр. O1 / O2 / O3 ]:

v Враховуйте мережеву напругу! Напруга джерела елек- троживлення повинна відповідати даним на фірмовій табличці зарядного пристрою. До комплекту постачання GARDENA акумуляторної газоноко- сарки, арт. 14620-55 акумуляторна батарея та зарядний при- стрій не входять. Завдяки інтелектуальній зарядній системі заряд акумуляторної батареї автоматично розпізнається, й акумуляторна батарея заря- джається оптимальним зарядним струмом залежно від її темпера- тури та напруги. Це захищає акумуляторну батарею й дозволяє підтримувати пов- ний заряд під час зберігання в зарядному пристрої.

2. Натисніть кнопку фіксатора

та витягніть акумуляторну бата-

з кріплення акумуляторної батареї

3. Підключіть зарядний пристрій акумулятора

4. Надягніть зарядний пристрій акумуляторної батареї

Якщо індикатор заряду акумуляторної батареї

на зарядному пристрої блимає зеленим світлом, то акумуляторна батарея заряджається. Якщо індикатор заряду акумуляторної батареї

на зарядному пристрої горить постійним зеленим світлом, то акумуляторну батарею повністю заряджено (тривалість зарядки, див. 7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ).

5. В процесі зарядки перевіряйте через рівномірні проміжки часу

6. Після повної зарядки акумуляторної батареї

ви можете від’єд- нати акумуляторну батарею

від зарядного пристрою

Значення елементів індикації: Індикатор на зарядному пристрої [ зобр. O3 ]: Блимання індикатора заряду акумуляторної батареї Про процес зарядки сигналізує блимання індикатора заряду акумуляторної батареї

Вказівка: заряджання можливе тільки, якщо температура акуму-ляторної батареї відповідає допустимому температурному діапазону заряджання, див. 7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ.Постійне світло індикатора заряду акумуляторної батареї Постійне світло індикатора заряду акумуляторної батареї

сигналізує про повну зарядку акумуляторної батареї або про те, що температура акумуляторної батареї виходить за межі допустимого температурного діапазону заряджання, й тому заряджання є немож-ливим. Акумуляторна батарея почне заряджатися, щойно буде досяг-нуто допустимий температурний діапазон.Якщо акумуляторну батарею не вставлено, то постійне світло індикатора заряду акумуляторної батареї сигналізує про те, що мережевий штекер вставлено до розетки, й зарядний пристрій готовий до експлуатації. Індикатор заряду акумуляторної батареї

[ зобр. O4 / O8 ]: Після запуску виробу індикатор заряду акумуляторної

відображається протягом 5 секунд. Заряд акумуляторної Індикатор заряду акумуляторної батареї батареї зарядженість на 67 – 100 %

горять зеленим світлом зарядженість на 34 – 66 %

горять зеленим світлом зарядженість на 11 – 33 %

горить зеленим світлом зарядженість на 0 – 10 %

блимає зеленим світлом Якщо світлодіод

блимає зеленим світлом, то акумуляторну батарею потрібно зарядити. Якщо горить або блимає світлодіодний індикатор помилки

див. 6. УСУНЕННЯ НЕСПРАВНОСТЕЙ. Робочі положення: Виріб оснащений захисним пристроєм, який запобігає вклю- ченню в неробочому положенні і в положенні для транспорту-

ca. 22° – 70° [ зобр. O5 ]: Для того, щоб запустити газонокосарку, необхідно, щоб руко-

була в робочому положенні

(близько 22° – 70°). З міркувань безпеки газонокосарка відразу зупиниться, якщо пересунути рукоятку з робочого положення

Положення паркування

ca. 70° – 105° [ зобр. O5 / O6 ]: Якщо рукоятка

установлена в самому верхньому положенні,

знаходиться в положенні паркування

положенні не можна запустити газонокосарку. 14620-20.960.01.indd 103 04.09.20 09:25UK

Положення для транспортування

ca. 0° – 22° [ зобр. O5 / O7 ]: Для транспортування газонокосарку можна переносити за

При переносі газонокосарки рукоятка

перебуває в положенні для транспортування

. У цьому положенні не можна запустити газонокосарку. Регулювання висоти стрижки [ зобр. O8 ]: Висоту стрижки можна налаштувати від 30 до 50 мм у 3 різних положеннях.

1. Натискуйте важіль регулювання висоти

у напрямку до колеса й встановіть важіль регулювання висоти

2. Дайте важелю регулювання висоти

зафіксуватися в необхід- ному положенні. Запуск газонокосарки [ зобр. O1 /O9 ]: НЕБЕЗПЕКА! Небезпека отримання травми! Існує загроза отримання травми, якщо виріб не зупи- ниться після того, як був відпущений пусковий важіль. v Не обходьте захисні пристосування або вимикач. Наприклад, не закріплюйте пусковий важіль за ручку.

Виріб оснащений подвійним захисним пристроєм (ключ без- пеки з блокуванням включення), який захищає виріб від випад- кового вмикання.

2. Вставте акумуляторну батарею

в зажим акумуляторної

, поки вона не клацне, ставши на місце.

3. Вставте ключ безпеки

у ручку й поверніть його в положення .

4. Натисніть на кнопку блокування включення

однією рукою, а іншою потягніть за стартовий важіль

Косарка запускається, й індикатор заряду акумуляторної

відображається протягом 5 секунд.

5. Відпустіть кнопку блокування включення

1. Відпустіть стартовий важіль

2. Перемкніть ключ безпеки

у положення та витягніть його. Поради з експлуатації газонокосарки: Щоб підтримувати газон у гарному стані та оптимізувати якість підстригання трави, рекомендується підстригати газон регулярно, якщо можна, раз на тиждень. Газон стає густішим, якщо його скошувати регулярно. Після тривалого проміжку часу між скошуваннями (наприклад, після відпустки), спочатку необхідно скосити газон в одному напрямку з найбільшою висотою різання, після цього скосити поперек, налаштувавши необхідну висоту різання. За можливості скошуйте газон тільки у сухому стані. Якщо трава буде вологою, структура скошування буде нерівною. Продуктивність та заряд батареї: Розмір ділянки газону, на обробку якої вистачає заряду батареї, залежить від різних чинників, наприклад, вологість, густота трави і висота різання. Для охоплення максимальної площі не дуже часто вмикайте і вимикайте газонокосарку, це приводить до зменшення часу роботи акумуляторної батареї. Продуктивність за час роботи акумуляторної батареї можна оптимізувати за допомогою більшої висоти різання та частішої стрижки газону. Мульчування: Ріжучий пристрій спеціальної форми забезпечує оптимальні результати підстригання й мульчування. Стебла трави будуть не просто зрізані, а одночасно із цим подрібнені на дрібні частини, які падають на землю між стеблами трави й, таким чином, запо- бігають висиханню газону. Зрізану траву не треба збирати або утилізувати, вона є природним добривом. Кращий результат мульчування досягається, якщо зрізати 1/3 висоти трави (наприклад, з 60 мм до 40 мм). Максимальна площа в 50 м² може бути досягнута тільки в опти- мальних умовах.

НЕБЕЗПЕКА! Небезпека отримання травми! Небезпека отримання порізу при випадковому запуску

v Зачекайте доки зупиниться ріжучий пристрій, витягніть ключ безпеки і одягніть рукавиці перш ніж проводити роботи по обслуговуванню виробу. Очищення газонокосарки: НЕБЕЗПЕКА! Небезпека отримання травми! Загроза отримання травми і ризик пошкодження

v Не очищуйте виріб водою або під струменем води (осо- бливо під високим тиском). v Не очищуйте хімікатами, включаючи бензин, або розчинни- ками. Деякі з них можуть пошкодити важливі пластикові

Чищення нижньої частини газонокосарки [ зобр. M1 ]: Легше за все чистити нижню частину відразу після скошування.

1. Обережно покладіть газонокосарку на бік.

2. Очистіть за допомогою щітки й шкребка

, який входить до поставки, нижню частину й ріжучий пристрій

ристовуйте гострі предмети). Чищення верхньої частини газонокосарки: v Очистіть верхню частину за допомогою вологої тканини. Чистка акумулятора і зарядного пристрою акумулятора: Перед тим як підключити зарядний пристрій акумулятора, переко- найтеся, що поверхня і контакти акумулятора та його зарядного пристрою чисті і сухі. Не використовуйте проточну воду. v Зарядний пристрій акумуляторної батареї: Очистіть контакти й пластикові частини за допомогою м‘якої, сухої тканини. v Акумуляторна батарея: Y разі необхідності очистіть вентиляцій- ні отвори й виводи акумуляторної батареї м’якою, чистою та сухою кистю.

Виведення з експлуатації [ зобр. S1 ]: Виріб повинен зберігатися в недоступному для дітей місці.

1. Перемкніть ключ безпеки у положення

2. Витягніть акумуляторну батарею.

3. Зарядіть акумуляторну батарею.

4. Очистіть газонокосарку, акумуляторну батарею та зарядний

пристрій (див. 4. ДОГЛЯД).

5. З метою економії місця зберігання, газонокосарку можна

підвісити за рукоятку в GARDENA тримач пристроїв арт. 3501 / 3503. (Не можна підвішувати газонокосарку за ручку.)

6. Зберігайте газонокосарку, акумуляторну батарею і зарядний

пристрій акумуляторної батареї в сухому, закритому і захище- ному від морозу місці. Утилізація: (відповідно до Директиви 2012/19/ЄС) Виріб не можна утилізувати зі звичайними побутовими від- ходами. Він повинен бути утилізований відповідно до міс- цевих чинних стандартів з охорони навколишнього сере-

v Утилізуйте виріб у або за допомогою місцевого спеціалізованого збірного пункту з утилізації. Утилізація акумуляторної батареї: Li-ion Акумуляторна батарея GARDENA містить літій-іонні акуму- ляторні елементи, які після закінчення терміну їх служби не можна утилізувати як звичайне побутове сміття. 14620-20.960.01.indd 104 04.09.20 09:25UK

v Утилізуйте акумуляторні батареї у або за допомогою місцевого спеціалізованого збірного пункту з утилізації.

1. Повністю розрядіть літій-іонні акумуляторні елементи (зверніться

до сервісного центру GARDENA).

2. Захистіть контакти літій-іонних акумуляторних елементів від

короткого замикання.

3. Утилізуйте літій-іонні акумуляторні елементи належним чином.

6. УСУНЕННЯ НЕСПРАВНОСТЕЙ

НЕБЕЗПЕКА! Небезпека отримання травми! Небезпека отримання порізу при випадковому запуску

v Зачекайте доки зупиниться ріжучий пристрій, витягніть ключ безпеки і одягніть рукавиці перш ніж усувати непо- ладки виробу. Заміна ріжучого пристрою: НЕБЕЗПЕКА! Небезпека отримання травми! Якщо ріжучий пристрій обертається за наявності пошкоджень, згинання, розбалансування або щербини, існує ризик отримання різаної травми.

Не використовуйте газонокосарку, якщо ріжучий пристрій пошкоджений, зігнутий, розбалансований або має щербини. v Забороняється повторно заточувати ріжучий пристрій. GARDENA запасні частини можна придбати в дилера GARDENA або безпосередньо в сервісному центрі GARDENA. Використовуйте тільки справжній GARDENA ріжучий пристрій:

• Змінний ріжучий пристрій GARDENA арт. 4105 v Ріжучий пристрій повинен бути замінений спеціалістами сервісного центру GARDENA або уповноваженим GARDENA торговим представником. Проблема Можлива причина Спосіб усуненняМотор заблоковано та спричиняє шумМотор заблоковано. v Видаліть перешкоду. Запу- стіть знову.Висота різання занадто мала. v Збільшіть висоту різання. Гучний шум, газонокосарка гримитьГвинти на двигуні, його кріпленні або на корпусі газонокосарки розкрутилися.

Необхідно закрутити гвинти. Це повинні зробити уповно-важені GARDENA торгові представники або спеціаліс-ти сервісного центру GARDENA.Газонокосарка працює нерівномірно або сильно вібруєРіжучий пристрій пошкодже-ний / зношений або ненадійно закріплений.

Необхідно замінити ріжучий пристрій. Це повинні зроби-ти уповноважені GARDENA торгові представники або спеціалісти сервісного цен-тру GARDENA.Ріжучий пристрій занадто брудний.

Очистіть газонокосарку (див. 4. ДОГЛЯД). Якщо ці дії не виправили проблему, зверніться до сервісного центру GARDENA.Газон підстрижений неохайноРіжучий пристрій затупився або пошкоджений.

Замініть різжучий пристрій за допомогою сервісного центру GARDENA.Висота різання занадто мала. v Збільшіть висоту різання. Газонокосарка не запуска-ється або зупиняється.Світлодіод блимає зеленим світлом [ зобр. O4 ]Акумуляторна батарея розря джена.v Зарядіть акумуляторну батарею.Газонокосарка не запуска-ється або зупиняється.Світлодіодний індикатор помилки горить червоним світлом [ зобр. O4 ]Температура акумуляторної батареї виходить за межі допустимого діапазону.

Зачекайте, доки темпера- тура акумуляторної батареї знову не знаходитиметься в межах діапазону від 0 °C до + 45 °C.Між контактами акумулятор-ноїбатареї газонокосарки знаходяться краплі води або волога.v Видаліть краплі води / вологу за допомогою сухої тканини.Мотор заблоковано. v Видаліть перешкоду. Запу- стіть знову.Проблема Можлива причина Спосіб усуненняГазонокосарка не запуска-ється або зупиняється.Світлодіодний індикатор помилки блимає черво-ним світлом [ зобр. O4 ]Виріб несправний. v Зверніться до сервісного центру GARDENA.Газонокосарка не запуска-ється або зупиняється.Світлодіодний індикатор помилки не горить [ зобр. O4 ]Акумуляторна батарея не повністю вставлена у тримач акумуляторної батареї.v Повністю вставте акумуля-торну батарею у тримач акумуляторної батареї, щоб вона защепнулася з харак-терним клацанням.Ключ безпеки не стоїть в положенні

Перемкніть ключ безпеки у положення Рукоятка не знаходиться уробочому положенні

[ зобр. O5 ].v Переконайтеся, що під часвключення рукоятка знаходиться у робочому положенні

(приблизно 22° – 70°).Затискна втулка не затягнута, або відкрутилася [ зобр. A1 / A2 ].v Затягніть затискну втулку (див. Установка рукоятки

Акумуляторна батарея несправна.v Замініть акумуляторну батарею.Виріб несправний. v Зверніться до сервісного центру GARDENA.Заряджання є неможливим.Індикатор заряду акуму-ляторної батареї горить безперервно [ зобр. O3 ]Акумуляторну батарею не (неправильно) вставлено.

Правильно надягніть акуму- ляторну батарею на заряд-ний пристрій.Контакти акумуляторної батареї забруднено.

Очистіть контакти акумуля- торної батареї (наприклад, шляхом багаторазової вставки й витягування акумуляторної батареї. У разі необхідності замініть акумуляторну батарею).Температура акумуляторної батареї виходить за межі допустимого температурного діапазону заряджання.

Зачекайте, доки темпера- тура акумуляторної батареї знову не знаходитиметься в межах діапазону від 0 °C до + 45 °C.Акумуляторна батарея несправна.v Замініть акумуляторну батарею.Індикатор заряду акуму-ляторної батареї

не горить [ зобр. O3 ]Мережевий штекер зарядного пристрою не (неправильно) вставлено.v (Повністю) вставте мереже-вий штекер до розетки.Розетка, кабель живлення або зарядний пристрій несправні.v Перевірте мережеву напругу. Перевірте в разі необхідності зарядний пристрій в авторизованого дилера або в сервісному центрі GARDENA. ВКАЗІВКА: в разі інших несправностей зверніться, будь ласка, до сервісного центру GARDENA. Ремонтні роботи повинні виконуватися тільки сервісними центрами GARDENA, а також спеціалізованими фірмами, які сертифіковані компанією GARDENA.

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Акумуляторна газонокосарка Одиниця вимірюванняЗначення (арт. 14620)Число обертів ріжучого пристроюоб./хв. 6000Ширина стрижки см 22Налаштування висоти різання (3 положень)мм 30 – 50Вага (без акумулятора) кг 4,2Рівень звукового тиску L

2,5 Рівень звукової потужності L

виміряний / гарантованийПохибка k

84 / 86 1,5 Вібрація при навантаженні на руку a vhw

< 2,5 1,5 Метод вимірювань згідно з: EN 60335-2-77 RL 2000/14/EC14620-20.960.01.indd 105 04.09.20 09:25UK

ВКАЗІВКА: вказане емісійне значення вібрації було виміряно відповідно до стандартного методу випробувань і може бути використано при порівнянні електроінструментів один з одним. Це значення може бути також викори- стано для попередньої оцінки цього впливу. Емісійне значення вібрації може варіюва- тися під час дійсного використання електроінструменту. Система акумуляторної

вимірювання Значення (арт. 14903) Напруга акумуляторної

Потужність акумуляторної

А/год 2,5 Кількість елементів (літій-іонних)

Відповідні зарядні пристрої акумуляторних батарей системи POWER FOR ALL: AL 18..CV. Зарядний пристрій для акумуляторних батарей AL 1810 CV P4A

вимірювання Значення (арт. 14900) Мережева напруга В (змін. струм) 220 – 240 Частота мережі Гц 50 – 60 Номінальна потужність Вт 26 Зарядна напруга акумуля- торної батареї В (пост. струм) 18 Макс. струм заряджання- акумуляторної батареї мА 1000 Час заряджання акумуля- торної батареї 80 % / 97 – 100 % (около) PBA 18V 2,0Ah W-B PBA 18V 2,5Ah W-B PBA 18V 4,0Ah W-C

96 / 124 120 / 154 192 / 244 Допустимий температурний діапазон заряджання °C 0 – 45 Вага згідно з Процедурою Європейської асоціації виробників електроінстру- менту 01:2014 кг 0,17 Клас захисту / II Відповідні акумуляторні батареї системи POWER FOR ALL: PBA 18V.

Змінний ріжучий пристрій GARDENA На заміну для ріжучих пристроїв, що затупилися. арт. 4105 Тримач пристроїв GARDENA З метою економії місця зберігання газонокосарки. арт. 3501 /

Система акумуляторної батареї GARDENA

Акумуляторна батарея для додаткового часу роботи або для заміни.

арт. 14903 арт. 14905 Зарядний пристрій для прискореної зарядки акумуляторної батареї

GARDENA AL 1830 CV P4A

Для швидкого заряджання акумуляторної батареї системи POWER FOR ALL PBA 18V..W-.. арт. 14901

9. СЕРВІСНЕ ОБСЛУГОВУВАННЯ /

Для зв’язку дивіться, будь ласка, адресу на звороті. Гарантійний лист: У випадку виконання гарантійних вимог із вас не стягуватиметься плата за надані послуги. GARDENA Manufacturing GmbH надає для всіх GARDENA оригіналь- них нових виробів гарантію терміном на 2 роки з моменту, коли вони були вперше придбані у дилера, якщо вироби були викори- стані виключно у приватних цілях. На вироби, придбані на вторин- ному ринку, ця гарантія виробника не поширюється. Надана гарантія поширюється на всі істотні недоліки виробу, які на підста- ві доказів пояснюються дефектами матеріалу або виробничим браком. Ця гарантія передбачає безкоштовну заміну несправного виробу на справний, або ж ремонт несправного виробу, надісла- ного нам користувачем. Ми зберігаємо за собою право вибору одного з цих варіантів. Ця послуга надається за таких умов:

• Виріб використовувався за призначенням і згідно з рекомендаці- ями, наведеними в інструкціях із експлуатації.

• Ані покупець, ані треті особи не намагалися відкрити або відре- монтувати виріб.

• В процесі експлуатації були використані тільки оригінальні GARDENA запасні та швидкозношувані частини.

• Пред’явити копію чека. Гарантія не поширюється на звичайний знос деталей і компонентів (наприклад, на ріжучих пристроях, деталях кріплення ріжучих при- строїв, турбінах, джерелах світла, клиновидних і зубчастих реме- нях, крильчатці, повітряних фільтрах, свічках запалення), візуальні зміни, атакож швидкозношувані частини і витратні матеріалі. Ця гарантія виробника, відповідно вище вказаних умов, обмежу- ється постачанням зметою заміни і ремонтом. Інші претензії до нас як виробника, такі як відшкодування збитку, не обґрунтову- ються гарантією виробника. Звичайно, ця гарантія виробника, не стосується існуючих, встановлених законом ідоговірних гарантій- них зобов’язань дилера / продавця. Гарантія виробника підлягає правовим положенням ФРН. У гарантійному випадку надішліть, будь ласка, несправний виріб разом із копією чеку про покупку і описом несправності, спла- тивши вартість пересилки, на адресу GARDENA сервісного центру. Швидкозношувані деталі: Ріжучий пристрій та колеса є швидкозношуваними деталями, таким чином на них не розповсюджується гарантія.
