Marke	Gardena
Modell	HandyMower 2218V P4A
Referenz	14620
Produkttyp	Akku-Rasenmäher
Schnittbreite	22 cm
Schnitthöhenverstellung	3 Positionen von 30 bis 50 mm
Messerdrehzahl	6000 U/min
Gewicht (ohne Akku)	4,2 kg
Stromversorgung	Li-Ion-Akku 18 V POWER FOR ALL PBA (nicht im Lieferumfang)
Empfohlene Akkukapazität	2,5 Ah oder mehr
Kompatibles Ladegerät	AL 1810 CV P4A (Art.-Nr. 14900) und andere POWER FOR ALL Ladegeräte
Ladezeit (Akku 2,5 Ah)	Ca. 120 min (80 % in 96 min)
Schalldruckpegel	74 dB(A)
Schallleistungspegel	84 / 86 dB(A) (gemessen/garantiert)
Hand-Arm-Vibration	< 2,5 m/s²
Hauptfunktion	Mulchen (Gras zerkleinern)
Empfohlene maximale Rasenfläche	50 m²
Sicherheit	Sicherheitsschlüssel, automatischer Stopp, Schutz bei Steigung max. 20°
Wartung	Reinigung mit Bürste und Schaber (kein Wasser)
Ersatzmesser	Gardena Art.-Nr. 4105
Verschleißteile	Messer und Räder (nicht von der Garantie abgedeckt)
Garantie	2 Jahre
Betriebstemperatur	0 °C bis 40 °C
Empfohlenes Zubehör	Gardena Wandhalterung Art.-Nr. 3501/3503

Häufig gestellte Fragen - HandyMower 2218V P4A GARDENA

Wie starte ich den HandyMower 2218V Rasenmäher?

Zum Starten den Akku vollständig einsetzen, den Sicherheitsschlüssel auf die Stellung Ein stellen, die Entriegelungstaste (⑦) drücken und den Starthebel (⑧) ziehen. Die Entriegelungstaste loslassen. Der Rasenmäher startet und die Ladeanzeige leuchtet 5 Sekunden lang.

Was tun, wenn der Rasenmäher nicht startet?

Überprüfen Sie, ob der Akku richtig eingerastet und geladen ist. Stellen Sie sicher, dass der Sicherheitsschlüssel auf Ein steht und dass der Holm in Arbeitsposition (22°-70°) ist. Wenn die LED rot blinkt, warten Sie, bis der Akku abgekühlt ist, oder reinigen Sie die Kontakte. Wenn die LED nicht leuchtet, überprüfen Sie den Akku oder das Ladegerät.

Welchen Akku verwende ich mit dem Rasenmäher?

Verwenden Sie einen Li-Ion-Akku des POWER FOR ALL PBA 18V-Systems mit einer Kapazität von mindestens 1,5 Ah (5 Zellen). Der Akku ist nicht im Lieferumfang des Rasenmähers enthalten (Modell 14620-55). Beispiele: PBA 18V/2,5Ah W-B (Art.-Nr. 14903) oder PBA 18V/4,0Ah W-C.

Wie stelle ich die Schnitthöhe ein?

Die Schnitthöhe wird in 3 Positionen von 30 bis 50 mm eingestellt. Drücken Sie die Höhenverstellung (①) in Richtung des Rades und stellen Sie es auf die gewünschte Position. Lassen Sie es einrasten.

Wie reinige ich den Rasenmäher?

Entfernen Sie den Akku und den Sicherheitsschlüssel. Reinigen Sie die Unterseite nach dem Mähen mit der mitgelieferten Bürste und dem Schaber (⑩). Kein Wasser oder Hochdruckreiniger verwenden. Reinigen Sie die Oberseite mit einem feuchten Tuch.

Was tun, wenn das Messer beschädigt ist?

Verwenden Sie den Rasenmäher nicht mit einem beschädigten oder verbogenen Messer. Ersetzen Sie es durch ein Original-Gardena-Messer (Art.-Nr. 4105). Wenden Sie sich für den Austausch an den Gardena-Kundendienst oder einen autorisierten Händler.

Wie lagere ich den Rasenmäher?

Entfernen Sie den Akku und den Sicherheitsschlüssel. Laden Sie den Akku. Reinigen Sie den Rasenmäher. Lagern Sie ihn an einem trockenen, geschlossenen und frostfreien Ort. Er kann am Holm an einer Gardena Wandhalterung (Art.-Nr. 3501/3503) aufgehängt werden.

Wie lange dauert das Laden des Akkus?

Mit dem Ladegerät AL 1810 CV P4A wird ein PBA 18V 2,5Ah Akku in ca. 96 Minuten auf 80 % und in 154 Minuten vollständig geladen. Für einen 4,0Ah Akku beträgt die Zeit ca. 192/244 Minuten.

Kann ich bei Regen mähen?

Es wird davon abgeraten, nasses Gras zu mähen, da dies zu einem ungleichmäßigen Schnitt führt und die Akkulaufzeit verkürzt. Außerdem sollte das Produkt nicht bei Regen oder feuchten Bedingungen verwendet werden, um elektrische Risiken zu vermeiden.

Wie entsorge ich den Akku am Ende seiner Lebensdauer?

Werfen Sie den Akku nicht in den Hausmüll. Entladen Sie ihn vollständig (wenden Sie sich an den Gardena-Kundendienst), schützen Sie die Kontakte vor Kurzschlüssen und geben Sie ihn dann zur Recyclingannahme an einer örtlichen Sammelstelle ab.

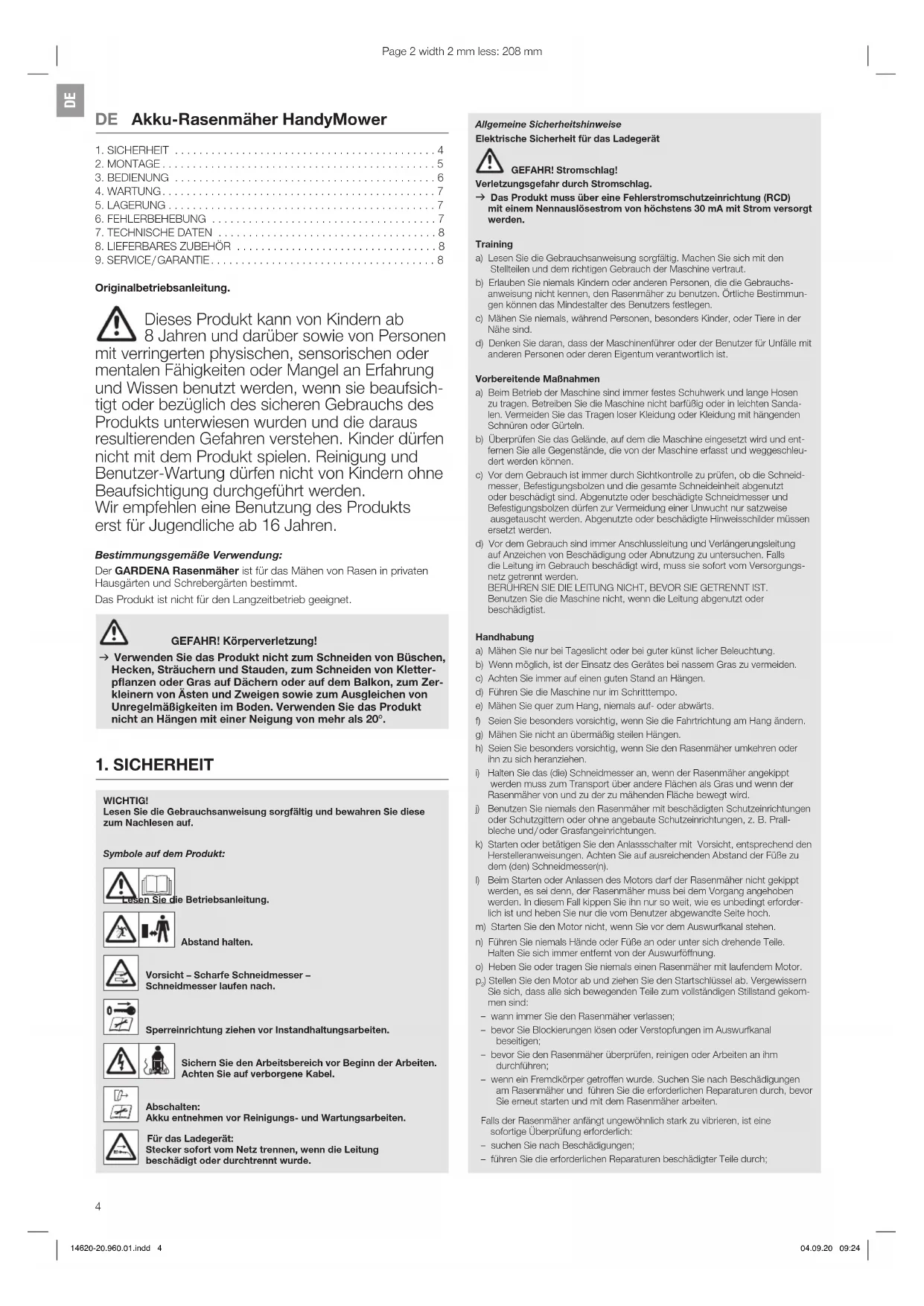

BEDIENUNGSANLEITUNG HandyMower 2218V P4A GARDENA

DE Betriebsanleitung

Akku-Rasenmäher

EN Operator's manual

Battery Lawnmower

FR Mode d'emploi

1. SICHERHEIT 4 2. MONTAGE 5 3. BEDIENUNG 6 4. WARTUNG 7 5. LAGERUNG 7 6. FEHLERBEHEBUNG 7 7. TECHNISCHE DATEN 8 8. LIEFERBARES ZUBEHÖR 8 9. SERVICE/GARANTIE 8

Originalbetriebsanleitung.

Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden. Wir empfehlen eine Benutzung des Produkts erst für Jugendliche ab 16 Jahren.

Bestimmungsgemäße Verwendung:

Der GARDENA Rasenmäher ist für das Mähen von Rasen in privaten Hausgärten und Schrebergärten bestimmt.

Das Produkt ist nicht für den Langzeitbetrieb geeignet.

GEFAHR! Körperverletzung!

→ Verwenden Sie das Produkt nicht zum Schneiden von Büschen, Hecken, Sträuchern und Stauden, zum Schneiden von Kletterpflanzen oder Gras auf Dächern oder auf dem Balkon, zum Zerkleinern von Ästen und Zweigen sowie zum Ausgleichen von Unregelmäßigkeiten im Boden. Verwenden Sie das Produkt nicht an Hängen mit einer Neigung von mehr als 20°.

1. SICHERHEIT

WICHTIG!

Lesen Sie die Gebrauchsanweisung sorgfältig und bewahren Sie diese zum Nachlesen auf.

Symbole auf dem Produkt:

Betriebsanleitung.

Abstand halten.

Vorsicht - Scharfe Schneidmesser - Schneidmesser laufen nach.

Sperreinrichtung ziehen vor Instandhaltungsarbeiten.

Sichern Sie den Arbeitsbereich vor Beginn der Arbeiten. Achten Sie auf verborgene Kabel.

Abschalten:

Akku entnehmen vor Reinigungs- und Wartungsarbeiten.

Für das Ladegerät:

Stocker vom Netz trennen, wenn die Leitung beschädigt oder durchtrennt wurde.

Allgemeine Sicherheitshinweise

Elektrische Sicherheit für das Ladegerät

GEFAHR! Stromschlag!

Verletzungsgefahr durch Stromschlag.

→ Das Produkt muss über eine Fehlerstromschutzeinrichtung (RCD) mit einem Nennauslösestrom von höchstens 30mA mit Strom versorgt werden.

a) Lesen Sie die Gebrauchsanweisung sorgfältig. Machen Sie sich mit den Stellelementen und dem richtigen Gebrauch der Maschine vertraut. b) Erlauben Sie niemals Kindern oder anderen Personen, die die Gebrauchsanweisung nicht kennen, den Rasenmäher zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen. c) Mähen Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind. d) Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

Vorbereitende Maßnahmen

a) Beim Betrieb der Maschine sind immer festes Schuhwerk und lange Hosen zu tragen. Betreiben Sie die Maschine nicht barfuß oder in leichten Sandalen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln. Überprüfen Sie das Gelände, auf dem die Maschine eingesetzt wird, und entfernen Sie alle Gegenstände, die von der Maschine erfasst und weggeschleudert werden könnten. c) Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die Schneidmesser, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Schneidmesser und Befestigungsbolzen dürfen zur Vermeidung einer Unwucht nur satzweise ausgetauscht werden. Abgenutzte oder beschädigte Hinweisschilder müssen ersetzt werden. d) Vor dem Gebrauch sind immer Anschlussleitung und Verlängerungsleitung auf Anzeichen von Beschädigung oder Abnutzung zu untersuchen. Falls die Leitung im Gebrauch beschädigt wird, muss sie sofort vom Versorgungsnetz getrennt werden. BERÜHREN SIE DIE LEITUNG NICHT, BEVOR SIE GETRENNT IST. Benutzen Sie die Maschine nicht, wenn die Leitung abgenutzt oder beschädigt ist.

Handhabung

a) Mähen Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung. b) Wenn möglich, ist der Einsatz des Gerätes bei nassem Gras zu vermeiden. c) Achten Sie immer auf einen guten Stand an Hängen. d) Führen Sie die Maschine nur im Schritttempo. e) Mähen Sie quer zum Hang, niemals auf- oder abwärts. f) Seien Sie entsprechend vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. g) Mähen Sie nicht an übermäßig steilen Hängen. h) Seien Sie besonders vorsichtig, wenn Sie den Rasenmäher umkehren oder zu sich heranziehen. i) Halten Sie das (die) Schneidmesser an, wenn der Rasenmäher angekippt werden muss zum Transport über andere Flächen als Gras und wenn der Rasenmäher von und zu der zu mähenden Fläche bewegt wird. j) Benutzen Sie niemals den Rasenmäher mit beschädigten Schutzeinrichtungen oder Schutzgittern oder ohne angebaute Schutzeinrichtungen, z. B. Prallbleche und/oder Grasfangeinrichtungen. k) Starten oder betätigen Sie den Anlassschalter mit Vorsicht, entsprechend den Herstelleranweisungen. Achten Sie auf ausreichenden Abstand der Füße zu dem (den) Schneidmesser(n). l) Beim Starten oder Anlassen des Motors darf der Rasenmäher nicht gekippt werden, es sei denn, der Rasenmäher muss bei dem Vorgang angehoben werden. In diesem Fall kippen Sie ihn nur so weit, wie es unbedingt erforderlich ist, und heben Sie nur die vom Benutzer abgewandte Seite hoch. m) Starten Sie den Motor nicht, wenn Sie vor dem Auswurfkanal stehen. n) Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Halten Sie sich immer entfernt von der Auswurföffnung. o) Heben Sie oder tragen Sie niemals einen Rasenmäher mit laufendem Motor. p) Stellen Sie den Motor ab und ziehen Sie den Startschlüssel ab. Vergewissern Sie sich, dass alle sich bewegenden Teile zum vollständigen Stillstand gekommen sind: - wann immer Sie den Rasenmäher verlassen; - bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen; - bevor Sie den Rasenmäher überprüfen, reinigen oder Arbeiten an ihm durchführen; - wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Rasenmäher und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Rasenmäher arbeiten. Falls der Rasenmäher anfängt ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich: - suchen Sie nach Beschädigungen; - führen Sie die erforderlichen Reparaturen beschädigter Teile durch;

• sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind.

Wartung und Lagerung

a) Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist. b) Prüfen Sie regelmäßig die Grasfangeinrichtung auf Verschleiß oder Verlust der Funktionstätigkeit. c) Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile. d) Achten Sie darauf, dass bei Maschinen mit mehreren Schneidmessern die Bewegung eines Schneidmessers zu Drehungen der übrigen Schneidmesser führen kann. e) Achten Sie beim Einstellen der Maschine darauf, dass keine Finger zwischen bewegenden Schneidmessern und feststehenden Teilen der Maschine eingeklemmt werden. f) Lassen Sie den Motor abkühlen, bevor Sie die Maschine abstellen. g) Achten Sie beim Warten der Schneidmesser darauf, dass selbst dann, wenn die Spannungsquelle abgeschaltet ist, die Schneidmesser sich bewegen können. h) Verwenden Sie ausschließlich Original-Ersatzteile und -Zubehör.

Zusätzliche Sicherheitshinweise

Sicherer Umgang mit Akkus

Alle Sicherheitshinweise und Anweisungen lesen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie diese Anweisungen gut auf. Benutzen Sie das Ladegerät nur, wenn Sie alle Funktionen voll einschätzen und ohne Einschränkungen durchführen können oder entsprechende Anweisungen erhalten haben.

Beaufsichtigen Sie Kinder bei Benutzung, Reinigung und Wartung.

Damit wird sichergestellt, dass Kinder nicht mit dem Ladegerät spielen.

Laden Sie nur Li-Ionen-Akkus des POWER FOR ALL System Typs PBA 18V ab einer Kapazität von 1,5 Ah (ab 5 Akkuzellen). Die Akkuspannung muss zur Akku-Ladespannung des Ladegerätes passen. Laden Sie keine nicht wiederaufladbaren Akkus.

Ansonsten besteht Brand- und Explosionsgefahr.

Halten Sie das Ladegerät von Regen oder Nässe fern.

Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages. Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z. B. Papier, Textilien etc.) bzw. in brennbarer Umgebung.

Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr.

→ Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von GARDENA oder einer autorisierten Kundendienststelle für GARDENA Elektrowerkzeuge auszuführen, um Sicherheitsgefährdungen zu vermeiden. → Betreiben Sie das Produkt nicht während es geladen wird. → Diese Sicherheitshinweise gelten nur für Li-Ionen-Akkus des POWER FOR ALL Systems PBA 18V. → Verwenden Sie den Akku nur in Produkten der POWER FOR ALL Systemhersteller.

Nur so wird der Akku vor gefährlicher Überlastung geschützt.

→ Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. → Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf. → Bewahren Sie Akkus außerhalb der Reichweite von Kindern auf. → Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. → Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann brennen oder explodieren. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. → Bei falscher Anwendung oder beschädigtem Akku kann brennbare Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzliche ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. → Bei defektem Akku kann Flüssigkeit austreten und angrenzende Gegenstände benetzen. Überprüfen Sie betroffene Teile. Reinigen Sie diese oder tauchen Sie die gegebenenfalls aus. → Schließen Sie den Akku nicht kurz. Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine

Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

→ Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen. → Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es besteht Explosions- und Kurzschlussgefahr.

→ Betreiben und lagern Sie den Akku nur bei einer Umgebungstemperatur zwischen -20°C und +50°C. Lassen Sie den Akku z. B. im Sommer nicht im Auto liegen. Bei Temperaturen < 0°C kann es gerätespezifisch zu Leistungseinschränkungen kommen. → Laden Sie den Akku nur bei Umgebungstemperaturen zwischen 0°C und +45°C. Laden außerhalb des Temperaturbereichs kann den Akku beschädigen oder die Brandgefahr erhöhen.

Elektrische Sicherheit

GEFAHR! Herzstillstand!

Dieses Produkt erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, auszuschließen, sollen Personen mit einem medizinischen Implantat vor dem Gebrauch dieses Produkts ihren Arzt und den Hersteller des Implantats konsultieren.

Verwenden Sie das Akku-Produkt nur zwischen 0 °C bis 40 °C.

Verwenden Sie das Produkt nicht unter feuchten Bedingungen.

Schützen Sie die Akkukontakte vor Feuchtigkeit.

Persönliche Sicherheit

GEFAHR! Erstickungsgefahr!

Kleinere Teile können leicht verschluckt werden. Durch den Polybeutel besteht Erstickungsgefahr für Kleinkinder. Halten Sie Kleinkinder während der Montage fern.

Zerlegen Sie das Produkt nicht über den Lieferzustand hinaus.

Tragen Sie Handschuhe, rutschfeste Schuhe und Sichtschutz.

Vermeiden Sie eine Überlastung des Rasenmähers.

Arbeiten Sie nicht mit dem Produkt, wenn Sie müde oder krank sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten stehen.

Gefahr des Ausrutschens:

• im passen Gras
• bei steilen Hängen
• beim Transport

Seien Sie vorsichtig, wenn Sie rückwärts fahren.

Schützen Sie das Produkt vor Nässe durch Regen und vor sonstiger Feuchtigkeit.

GEFAHR! Explosionsgefahr!

Arbeiten Sie mit dem Produkt nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

2. MONTAGE

GEFAHR! Körperverletzung!

Schnittverletzungsgefahr, falls das Produkt unbeabsichtigt startet.

→ Entnehmen Sie den Akku, entfernen Sie den Sicherheitsschlüssel und ziehen Sie Handschuhe an, bevor Sie das Produkt montieren.

Holm montieren [Abb. A1/A2]:

1. Schieben Sie den Holm ① in die Holm-Aufnahme ②. Dabei muss die Einschaltspierre ⑦ am Griff ⑤ nach vorne zeigen. Stellen Sie sicher, dass der Holm ① vollständig eingesteckt ist und dass sich die Nasen ⑥ am Holm in den Aussparungen ⑧ der Holm-Aufnahme ② befinden.
2. Ziehen Sie die Klemm-Hülse (3) fest.

3. BEDIENUNG

GEFAHR! Körperverletzung!

Schnittverletzungsgefahr, falls das Produkt unbeabsichtigt startet.

Warten Sie, bis das Messer zum Stillstand gekommen ist, entfernen Sie den Sicherheitsschlüssel und ziehen Sie Handschuhe an, bevor Sie das Produkt einstellen oder transportieren.

Akku laden [Abb. 01/02/03]:

ACHTUNG!

Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Ladegerätes übereinstimmen.

Beim GARDENA Akku-Mäher Art. 14620-55 ist kein Akku und kein Ladegerät im Lieferumfang enthalten.

Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutemperatur und -spannung mit dem jeweils optimalen Ladestrom geladen.

Dadurch wird der Akku geschont und bleibt bei Aufbewahrung im Ladegerät immer vollständig aufgeladen.

1. Öffnen Sie den Deckel (4).
2. Drücken Sie die Entriegelungs-Taste (A) und entnehmen Sie den Akku (B) aus der Akku-Aufnahme (D).
3. Schließen Sie das Akku-Ladegerät an eine Netzsteckdose an.
4. Schieben Sie das Akku-Ladegerät auf den Akku (B).

Wenn die Akku-Ladeanzeige am Ladegerät grün blinkt, wird der Akku geladen.

Wenn die Akku-Ladeanzeige am Ladegerät permanent grün leuchtet, ist der Akku vollständig geladen.

(Ladedauer, siehe 7. TECHNISCHE DATEN).

1. Prüfen Sie in regelmäßigen Abständen den Ladezustand beim Laden.
2. Wenn der Akku (B) vollständig geladen ist, können Sie den Akku (B) vom Ladegerät (C) trennen.

Bedeutung der Anzeigeelemente:

Anzeige am Ladegerät [Abb. O3]:

Blinklicht Akku-Ladeanzeige

Dauerlicht Akku-Ladeanzeige

Der Ladevorgang wird durch Blinken der Akku-Ladeanzeige signalisiert. Hinweis: Der Ladevorgang ist nur möglich, wenn die Temperatur des Akkus im zulässigen Ladetemperaturbereich ist, siehe 7. TECHNISCHE DATEN.

Das Dauerlicht der Akku-Ladeanzeige signalisiert, dass der Akku vollständig aufgeladen ist oder dass die Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereichs ist und deshalb nicht geladen werden kann. Sobald der zulässige Temperaturbereich erreicht ist, wird der Akku geladen.

Ohne eingesteckten Akku signalisiert das Dauerlicht der Akku-Ladeanzeige, dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist.

Akku-Ladezustands-Anzeige am Produkt [Abb. O4/O8]:

Nach dem Start des Produkts wird die Akku-Ladezustands-Anzeige für 5 Sekunden angezeigt.

Akku-Ladezustand Akku-Ladezustands-Anzeige

67 - 100 % geladen	9, 10 und 11 leuchten grün
34 - 66 % geladen	10 und 12 leuchten grün
11 - 33 % geladen	13 leuchtet grün

0-10% geladen

blinkt grün

Wenn die LED grün blinkt, muss der Akku geladen werden.

Wenn die Fehler-LED leuchtet oder blinkt, siehe 6. FEHLERBEHEBUNG.

Arbeitspositionen:

Das Produkt ist mit einer Sicherheitsvorrichtung ausgestattet, die ein Einschalten in der Position bei Arbeitsunterbrechung und Transportposition verhindert.

Arbeitsposition ca. 22° - 70° [Abb. O5]:

Damit der Mäher gestartet werden kann, muss sich der Holm (1) in der Arbeitsposition (ca. 22° - 70°) befinden.

Aus Sicherheitsgründen stoppt der Mäher sofort, wenn der Holm aus der Arbeitsposition bewegt wird.

Parkposition ca. 70° - 105° [Abb. O5/O6]:

Wenn der Holm ① ganz nach oben gestellt ist, befindet sich der Holm ① in der Parkposition ②. In dieser Position kann der Mäher nicht gestartet werden.

Transportposition ① ca. 0° - 22° [Abb. O5/O7]:

Zum Transport kann der Mäher am Holm ① oder am Griff ⑤ getragen werden.

Wenn der Mäher getragen wird, befindet sich der Holm ① in der Transportposition ②. In dieser Position kann der Mäher nicht gestartet werden.

Schnitthöhe einstellen [Abb. 08]:

Die Schnitthöhe kann von 30 - 50 mm in 3 Positionen eingestellt werden.

1. Drücken Sie die Höhenverstellung in Richtung des Rades und stellen Sie die Höhenverstellung auf die gewünschte Position.
2. Lassen Sie die Höhenverstellung (1) in der gewünschten Position einrasten.

Mäher starten [Abb. 01/O9]:

ACHTUNG! Verletzungsgefahr!

Es besteht Verletzungsgefahr, wenn das Produkt beim Loslassen des Start-Hebels nicht anhält.

Umgehen Sie nicht die Sicherheitsvorrichtungen oder Schalter. Befestigen Sie beispielsweise nicht den Start-Hebel am Griff.

Starten:

Das Produkt ist mit einer Zweihand-Sicherheitsvorrichtung (Sicherheitsschloss mit Einschaltsperre) ausgestattet, die ein unbeabsichtigtes Einschalten des Produkts verhindert.

1. Öffnen Sie den Deckel (4).
2. Setzen Sie den Akku ⑧ in die Akku-Aufnahme ⑨, bis dieser hörbar einrastet.
3. Stecken Sie den Sicherheitsschlüssel in den Griff und drehen Sie ihn in die Stellung.
4. Drücken Sie die Einschaltsperre ⑦ mit einer Hand und ziehen Sie den Start-Hebel ⑧ mit der anderen Hand. Der Mäher startet und die Akku-Ladezustands-Anzeige ⑨ wird für 5 Sekunden angezeigt.
5. Lassen Sie die Einschaltsperre ⑦ los.

Stoppen:

1. Lassen Sie den Start-Hebel ⑧ los. Der Mäher stoppt.
2. Drehen Sie den Sicherheitsschlüssel (6) in die Stellung und entnehmen Sie ihn.

Tipps zur Verwendung des Mähers:

Um einen gepflegten Rasen zu erhalten und die Schnittleistung zu optimieren, empfehlen wir, den Rasen regelmäßig, wenn möglich einmal pro Woche, zu mähen. Der Rasen wird dichter, wenn er regelmäßig gemäht wird.

Mähen Sie nach längeren Mahdpausen (Urlaubsrasen) zunächst mit der größten Schnitthöhe in eine Richtung und anschließend quer dazu in der gewünschten Schnitthöhe.

Mähen Sie den Rasen nach Möglichkeit nur in trockenem Zustand. Wenn das Gras feucht ist, erhalten Sie ein unregelmäßiges Schnittmuster.

Schnittleistung und Akkuladung:

Die Rasenfläche pro Akkuladung ist von verschiedenen Faktoren abhängig, wie Feuchtigkeit, Grasdichte und Schnitthöhe. Für eine optimale Flächennutzung schalten Sie den Mäher nicht zu häufig ein und aus, da die Akkulaufzeit dadurch reduziert wird. Die Schnittleistung pro Akkulaufzeit kann durch größere Schnitthöhe und häufiges Mähen optimal genutzt werden.

Mulchen:

Das speziell geformte Messer sorgt für optimale Schnitt- und Mulchergebnisse. Die Grashalme werden nicht einfach nur abgeschnitten, sondern gleichzeitig in kleine Partikel zerteilt, welche auf die Erde zwischen den Grashalmen fallen und somit das Austrocknen des Rasens verringern. Grasschnitt muss weder eingesammelt noch entsorgt werden und ist ein natürliches Düngemittel.

Das beste Mulchergebnis wird erreicht, wenn 1/3 der Grashöhe geschnitten wird (z. B. von 60 mm auf 40 mm).

Die maximale Fläche von 50 m² wird nur bei optimalen Bedingungen erreicht.

4. WARTUNG

GEFAHR! Körperverletzung!

Schnittverletzungsgefahr, falls das Produkt unbeabsichtigt startet.

→ Warten Sie, bis das Messer zum Stillstand gekommen ist, entfernen Sie den Sicherheitsschlüssel und ziehen Sie Handschuhe an, bevor Sie das Produkt warten.

Mäher reinigen:

GEFAHR! Körperverletzung!

Vernetzungsgefahr und Risiko einer Beschädigung des Produkts.

Reinigen Sie das Produkt nicht mit Wasser oder einem Wasserstrahl (insbesondere Hochdruckwasserstrahl). Reinigen Sie nicht mit Chemikalien, einschließlich Benzin oder Lösungsmitteln. Einige können wichtige Kunststoffteile zerstören.

Unterseite des Mähers reinigen [Abb. M1]:

Die Unterseite ist am einfachsten direkt nach dem Mähen zu reinigen.

1. Legen Sie den Mäher vorsichtig auf die Seite.
2. Reinigen Sie die Unterseite und das Messer mit einer Bürste und dem beiliegenden Schaber (verwenden Sie keine scharfen Gegenstände).

Oberseite des Mähers reinigen:

Reinigen Sie die Oberseite mit einem feuchten Tuch.

Akku und Akku-Ladegerät reinigen:

Stellen Sie sicher, dass die Oberfläche und die Kontakte des Akkus und des Akku-Ladegeräts stets sauber und trocken sind, bevor Sie das Akku-Ladegerät anschließen.

Verwenden Sie kein fließendes Wasser.

Akku-Ladegerät: Reinigen Sie die Kontakte und die Kunststoffe mit einem weichen, trockenen Tuch. Akku: Reinigen Sie gelegentlich die Lüftungsschlitze und die Anschlüsse des Akkus mit einem weichen, sauberen und trockenen Pinsel.

5. LAGERUNG

Außerbetriebnahme [Abb. S1]:

Das Produkt muss für Kinder unzugänglich aufbewahrt werden.

1. Drehen Sie den Sicherheitsschlüssel in die Stellung und entnehmen Sie ihn.
2. Entnehmen Sie den Akku.
3. Laden Sie den Akku.
4. Reinigen Sie den Mäher, den Akku und das Ladegerät (siehe 4. WARTUNG).
5. Für eine platzsparende Aufbewahrung kann der Mäher am Holm in den GARDENA Gerätehalter Art. 3501/3503 aufgehängt werden. (Der Mäher darf nicht am Griff aufgehängt werden.)
6. Bewahren Sie den Mäher, den Akku und das Akku-Ladegerät an einem trockenen, geschlossenen und frostsicheren Ort auf.

Entsorgung:

(gemäß RL2012/19/EU)

Das Produkt darf nicht über den normalen Haushaltsmüll entsorgt werden. Es muss gemäß den geltenden lokalen Umweltschutzvorschriften entsorgt werden.

WICHTIG!

→ Entsorgen Sie das Produkt über oder durch ihre örtliche Recycling-Sammelstelle.

Entsorgung des Akkus:

Der GARDENA Akku enthält Lithium-Ionen-Zellen, die am Ende ihrer Lebensdauer getrennt vom normalen Hausmüll zu entsorgen sind.

Li-ion

WICHTIG!

Entsorgen Sie die Akkus über oder durch ihre örtliche Recycling-Sammelstelle.

1. Entladen Sie die Lithium-Ionen-Zellen vollständig (wenden Sie sich an den GARDENA Service).
2. Sichern Sie die Lithium-Ionen-Zellen-Kontakte gegen Kurzschluss.
3. Entsorgen Sie die Lithium-Ionen-Zellen fachgerecht.

6. FEHLERBEHEBUNG

GEFAHR! Körperverletzung!

Schnittverletzungsgefahr, falls das Produkt unbeabsichtigt startet.

Warten Sie, bis das Messer zum Stillstand gekommen ist, entfernen Sie den Sicherheitsschlüssel und ziehen Sie Handschuhe an, bevor Sie Fehler des Produkts beheben.

Messer austauschen:

GEFAHR! Körperverletzung!

Schnittverletzungsgefahr, falls sich das Messer beschädigt, verbogen, mit Unwucht oder angeschlagenen Schnittkanten dreht.

Verwenden Sie den Mäher nicht mit beschädigtem oder verbogenem Messer, Messer mit Unwucht oder angeschlagenen Schnittkanten. Schleifen Sie das Messer nicht nach.

GARDENA Ersatzteile sind bei Ihrem GARDENA Händler oder beim GARDENA Service erhältlich.

Verwenden Sie nur ein Original GARDENA Messer:

GARDENA Ersatzmesser Art. 4105

Lassen Sie das Messer durch den GARDENA Service oder durch einen von GARDENA autorisierten Vertragshändler austauschen.

Problem Mögliche Ursache Abhilfe

Motor ist blockiert und verursacht ein Geräusch	Motor ist blockiert. →	Entfernen Sie das Hindernis. Starten Sie wieder.
	Schnitthöhe ist zu niedrig. →	Stellen Sie eine größere Schnitthöhe ein.
Laute Gerausche, der Mährer klappert	Schrauben am Motor, der Befestigung oder am Mährergehause sind lose.	→ Lassen Sie die Schrauben durch einen autorisierten Vertragshändler oder durch den GARDENA Service nachziehen.
Mährer lauft unrund oder vblirtiert stark	Messer ist beschädigt/ verschlissen oder die Messerhalterung ist gelöst.	→ Lassen Sie das Messer durch einen autorisierten Vertrags-händler oder durch den GARDENA Service nachziehen oder austauschen.
	Messer ist stark verschmutzt.	→ Reinigen Sie den Mährer (siehe 4. WARTUNG). Wenn dadurch das Problem nicht behoben wird, wenden Sie sich an den GARDENA Service.
Der Rasen ist nicht sauber gemäß	Messer ist stumpf oder beschädigt.	→ Lassen Sie das Messer durch den GARDENA Service austauschen.
	Schnitthöhe ist zu niedrig. →	Stellen Sie eine größere Schnitthöhe ein.
Mährer startet nicht oder stoppt. LED ◆ blinking grin [Abb. 04]	Akku ist lecr.	→ Laden Sie den Akku.
Mährer startet nicht oder stoppt. Fehler-LED ◆ leuchtet rot [Abb. 04]	Akkutemperatur Ist außerhalb des zulässigen Bereichs.	→ Warten Sie bis die Akku-temperatur wieder zwischen 0 °C – + 45 °C liegt.

Problem Mögliche Ursache Abhilfe

Mäher startet nicht oder stoppt. Fehler-LED® leuchtet rot [Abb. 04]	Zwischen den Akkukontaklen am Mitarbeiter befinden sich Wassertropfen oder Feuchtigkeit.	→ Entfernen Sie die Wasser-tropfen/Feuchtigkeit mit einem trockenen Tuch.
	Motor ist blockiert. →	Entfernen Sie das Hindemils. Starten Sie wieder.
Mäher startet nicht oder stoppt. Fehler-LED® blinkt rot [Abb. 04]	Produkt ist defekt. →	Wenden Sie sich an den GARDENAService.
Mäher startet nicht oder stoppt. Fehler-LED® leuchtet nicht [Abb. 04]	Akku ist nicht vollständig in die Akku-Aufnahme eingesetzt.	→ Setzen Sie den Akku vollständig in die Akku-Aufnahme ein bis dieser hörbar einrastet.
	Sicherheitszüssel ist nicht auf Stellung gemdet.	→ Drehen Sie den Sicherheits-schlüssel in die Stellung.
	Holm befindel sich nicht in der Arbeitsposition [Abb. 05].	→ Stellen Sie safer, dass sich der Holm beim Einschalten in der Arbeitsposition® befindet (ca. 22° - 70°).
	Klemm-Hülse ist nicht ange-zogen oder hat sich gelöst [Abb. A1/A2].	→ Ziehen Sie die Klemm-Hülse fest (siehe Holm montieren).
	Akku ist defekt. →	Ersetzen Sie den Akku.
	Produkt ist defekt. →	Wenden Sie sich an den GARDENAService.
Ladevorgang Ist nicht möglich. Akku-Ladeanlage® leuchtet dauerhaft [Abb. 03]	Akku ist nicht (richtig) aufgesetzt.	→ Setzen Sie den Akku korrekt auf das Ladegerät auf.
	Akkukontakte sind verschmutzt.	→ Reinigen Sie die Akkukon-takte (z. B. durch mehrfaches Ein- und Ausstecken des Akkus. Ggf. den Akku erset-zen).
	Akkulempatür ist außer-halle des zulässigen Ladetemperaturbereichs.	→ Warten Sie bis die Akkuk-temperatur wieder zwischen 0 °C – + 45 °C liegt.
	Akku ist defekt. →	Ersetzen Sie den Akku.
Akku-Ladeanlage® leuchtet nicht [Abb. 03]	Netzstecker des Ladegerätes ist nicht (richtig) eingesteckt.	→ Stecken Sie den Netzstecker (vollständig) in die Steckdose.
	Stleckdose, Netzkabel oder Ladegerät ist defekt.	→ Prüfen Sie die Netzspannung. Lassen Sie ggf. das Lade-gerät durch einen autorisier-ten Vertragshändler oder durch den GARDENA Service prüfen.

HINWEIS: Bitte wenden Sie sich bei anderen Störungen an Ihr GARDENA Service-Center. Reparaturen dürfen nur von den GARDENA Service-Centern sowie von Fachhändlern durchgeführt werden, die von GARDENA autorisiert sind.

1. TECHNISCHE DATEN

Akku-Rasenmäher	Einheit Wert (Art. 14620)
Drehzahl des Messers U/min. 6000
Schnittbrelte cm 22
Schnitthöhenelstellung(3 Positionen)	mm 30 - 50
Gewicht (ohne Akku) kg	4,2
Schaldruckpegel \( L_{pA}^{1)} \)Unsicherheit\( k_{pA} \)	dB (A)	742,5
Schalleistungspegel \( L_{WA}^{2)} \),gemessen/garantiertUnsicherheit\( k_{WA} \)	dB (A)	84 / 861,5
Handarmschwingung\( a_{vth} \)Unsicherheit\( k_{vth} \)	\( m/s^2 \)	< 2,51,5

Messverfahren gemäß: 1) EN 60335-2-77 2) RL 2000/14/EC

HINWEIS: Der angegebene Vibrationsemissionswert wurde entsprechend einem genormten Prüfverfahren gemessen und kann zum Vergleich von Elektrowerkzeugen miteinander herangezogen werden. Dieser Wert kann auch für die vorläufige Beurteilung der Exposition verwendet werden. Der Vibrationsemissionswert kann während der tatsächlichen Verwendung des Elektrowerkzeugs variieren.

läufige Beurteilung der Exposition verwendet werden. Der Vibrationsemissionswert kann während der tatsächlichen Verwendung des Elektrowerkzeugs variieren.

System-Akku

PBA 18V2.5Ah W-B

Einheit Wert (Art. 14903)

Akku-Spannung V (DC) 18

System-Akku

Einheit Wert (Art. 14903)

PBA 18V2.5Ah W-B

Akku-Kapazität	Ah	2,5
Anzahl der Zellen (Li-Ion)		5

Geeignete POWER FOR ALL System Akku-Ladegeräte: AL 18.CV.

Akku-Ladegerät

Einheit Wert (Art. 14900)

AL 1810 CV P4A

Netzspannung V (AC) 220-240

50-60

Nennleistung W 26

Akku-Ladespannung V (DC) 18

Max. Akku-Ladestrom mA 1000

Akku-Ladezeit 80%

97-100% (ca.)

PBA 18V 2,0Ah W-B min. 96/124

PBA 18V2,5Ah W-B min. 120/154

PBA 18V 4,0Ah W-C min. 192/244

Zulässiger Ladetemperaturbereich

Gewicht entsprechend 0.17

EPTA-Procedure 01:2014 kg

Schutzklasse

□/II

Geeignete POWER FOR ALL System Akkus: PBA 18V.

LIEFERBARES ZUBEHÖR

1. 9. SERVICE/GARANTIE

GARDENA Ersatzmesser	Als Ersatz für stumpfle Messer.	Art. 4105
GARDENA Gerätehalter	Zumplatzsparenden Aufbewahren des Mährers.	Art. 3501/3503
GARDENA System-AkkuPBA 18V/45 P4APBA 18V/72 P4A	Akku für zusätzliche Laufzeit oder zum Austausch.	Art. 14903Art. 14905
GARDENA Akku-Schnell-ladegerät AL 1830 CV P4A	Zum Schnellen Laden des POWER FOR ALL System Akkus PBA 18V..W...	Art. 14901

Wir bieten Ihnen umfangreiche Serviceleistungen:

Wir bieten Ihnen umfangreiche Serviceleistungen:

• Qualifizierte, schnelle und kostengünstige Reparatur durch unseren Zentralen Reparaturservice – Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage. Einfache und kostengünstige Rücksendung an GARDENA.

www.gardena.de/service/reparatur-service Abhol-Service: Abholung innerhalb von 2 Tagen - nur innerhalb Deutschlands

www.gardena.de/service/reparatur-service Abhol-Service: Abholung innerhalb von 2 Tagen - nur innerhalb Deutschlands

• Kompetente Beratung bei Störung / Reklamation durch unseren Technischen Service
• Schnelle und kostengünstige Ersatzteilversorgung durch unseren Zentralen Ersatzteil-Service

-Bearbeitungsdauer in unserem Hause max. 2 Arbeitstage

Service-Anschrift

GARDENA Manufacturing GmbH Service

Hans-Lorenser-Str. 40, D-89079 Ulm

Ohne direkte Verbindung zum Service in Deutschland

Telefon

(0731)490+Durchwahl

www.gardena.de/service/

Technische Störungen/Reklamationen

Telefon 290

Fax 389 E-mail: [e-mail]

Reparaturen/Antworten auf Kostenvoranschläge

Telefon 300

Fax 249 E-mail: [e-mail]

Ersatzteilbestellung/Allgemeine Produktberatung

Telefon 123

Fax 249 E-Mail: [e-mail]

Abholservice

(0 18 03) 30 81 00 oder (0 18 03) 00 16 89

(0,09 €/je angefangene Min. Festnetz,

Mobilfunk max. 0,42 €/je angefangene Min.)

Ohne direkte Verbindung zum Service: Unsere Kunden in Österreich und in der Schweiz wenden sich bitte an die Servicestelle (Anschrift siehe Umschlagseite)

in Österreich ([phone]

[e-mail]

in der Schweiz ([phone]

[e-mail]

Garantieerklärung:

Im Garantiefall sind die Serviceleistungen für Sie kostenlos.

GARDENA Manufacturing GmbH gewährt für alle Original GARDENA

Neuprodukte 2 Jahre Garantie ab Erstkauf beim Händler, wenn die Produkte ausschließlich im privaten Gebrauch eingesetzt wurden. Für auf einem Zweitmarkt erworbene Produkte gilt diese Herstellergarantie nicht. Die Garantie bezieht sich auf alle wesentlichen Mängel des Produktes, die nachweislich auf Material- oder Fabrikationsfehler zurückzuführen sind. Sie erfolgt durch eine Ersatzlieferung eines einwandfreien Produktes oder durch die kostenlose Reparatur des eingesandten Produktes nach unserer Wahl, wenn folgende Voraussetzungen gewährleistet sind:

• Das Produkt wurde sachgemäß und laut den Empfehlungen in der Betriebsanleitung behandelt.
• Es wurde weder vom Käufer noch von einem Dritten versucht, das Produkt zu öffnen oder zu reparieren.
• Es wurden zum Betrieb nur Original GARDENA Ersatz- und Verschleißteile verwendet. Vorlage des Kaufbelegs.

Normale Abnutzung von Teilen und Komponenten (beispielsweise an Messern, Messerbefestigungsteilen, Turbinen, Leuchtmittel, Keil- und Zahnriemen, Laufrädern, Luftfiltern, Zündkerzen), optische Veränderungen, sowie Verschleiß- und Verbrauchsteile, sind von der Garantie ausgeschlossen.

Diese Herstellergarantie beschränkt sich auf die Ersatzlieferung und Reparatur nach den vorgenommenen Bedingungen. Andere Ansprüche gegen uns als Hersteller, etwa auf Schadensersatz, werden durch die Herstellergarantie nicht begründet. Diese Herstellergarantie berührt selbstverständlich nicht die gegenüber dem Händler/Verkäufer bestehenden gesetzlichen und vertraglichen Gewährleistungsansprüche.

Die Herstellergarantie unterliegt dem Recht der Bundesrepublik Deutschland.

Im Garantiefall senden Sie bitte das defekte Produkt zusammen mit einer Kopie des Kaufbelegs und einer Fehlerbeschreibung ausreichend frankiert an die GARDENA Serviceadresse.

Verschleißteile:

Das Messer und die Räder sind Verschleißteile und somit von der Garantie ausgenommen.

67 - 100 % laddat	⑪, ⑫ och ⑬ lysergröße
34 - 66 % laddat	⑪ och ⑫ lysergröße
11 - 33 % laddat	⑪ lysergröße
0 - 10 % laddat	⑪ blinkargröße

Symbole auf dem Produkt:

Husqvarna Schweiz AG

Consumer Products

Industriestrasse 1500-4500

5506 Mägenwil

Telefon: (+41) (0) 628873790

[e-mail]

Türkei

Dost Bahce Dis Ticaret

Mümessillik A.Ş

Yunus Mah. Adil Sok. No:3

Ic Kapi No: 1 Kartal

34873 Istanbul

Telefon: [phone]

[e-mail]

Ukraine / Україна

TOB «Хускварна Україна»

Byn. Васильківська, 34.

opic 204-r

03022, м. Київ

Тел. [phone]

[e-mail]

Uruguay

FELI SA

Entre Rios 1083 CP 11800

Montevideo-Uruguay

Tel: [phone]

[e-mail]

Venezuela
