Marca	Gardena
Modelo	HandyMower 2218V P4A
Referencia	14620
Tipo de producto	Cortacésped a batería
Ancho de corte	22 cm
Ajuste altura de corte	3 posiciones de 30 a 50 mm
Velocidad de rotación de la cuchilla	6000 rpm
Peso (sin batería)	4,2 kg
Alimentación	Batería Li-ion 18 V POWER FOR ALL PBA (no incluida)
Capacidad de batería recomendada	2,5 Ah o más
Cargador compatible	AL 1810 CV P4A (ref. 14900) y otros cargadores POWER FOR ALL
Tiempo de carga (batería 2,5 Ah)	Aproximadamente 120 min (80 % en 96 min)
Nivel de presión acústica	74 dB(A)
Nivel de potencia acústica	84 / 86 dB(A) (medido/garantizado)
Vibración mano-brazo	< 2,5 m/s²
Función principal	Mulching (triturado de hierba)
Superficie máxima recomendada	50 m²
Seguridad	Llave de seguridad, parada automática, protección en pendiente máx. 20°
Mantenimiento	Limpieza con cepillo y rasqueta (sin agua)
Cuchilla de repuesto	Gardena ref. 4105
Piezas de desgaste	Cuchilla y ruedas (no cubiertas por la garantía)
Garantía	2 años
Temperatura de uso	0 °C a 40 °C
Accesorio recomendado	Soporte mural Gardena ref. 3501/3503

Preguntas frecuentes - HandyMower 2218V P4A GARDENA

¿Cómo arrancar la cortacésped HandyMower 2218V?

Para arrancar, inserte la batería completamente, coloque la llave de seguridad en la posición de encendido, presione el botón de bloqueo (⑦) y tire de la palanca de arranque (⑧). Suelte el botón de bloqueo. La cortacésped arranca y la pantalla de carga se enciende durante 5 segundos.

¿Qué hacer si la cortacésped no arranca?

Verifique que la batería esté correctamente insertada y cargada. Asegúrese de que la llave de seguridad esté en la posición de encendido y que el mástil esté en posición de trabajo (22°-70°). Si el LED parpadea en rojo, espere a que la batería se enfríe o limpie los contactos. Si el LED no se enciende, verifique la batería o el cargador.

¿Qué batería usar con la cortacésped?

Utilice una batería Li-ion del sistema POWER FOR ALL PBA 18V, con una capacidad de al menos 1,5 Ah (5 celdas). La batería no se incluye con la cortacésped (modelo 14620-55). Ejemplos: PBA 18V/2,5Ah W-B (ref. 14903) o PBA 18V/4,0Ah W-C.

¿Cómo ajustar la altura de corte?

La altura de corte se ajusta en 3 posiciones de 30 a 50 mm. Presione el ajuste de altura (①) en dirección de la rueda y colóquelo en la posición deseada. Déjelo encajar.

¿Cómo limpiar la cortacésped?

Retire la batería y la llave de seguridad. Limpie la parte inferior con el cepillo y la rasqueta suministrados (⑩) después de cortar. No use agua ni chorro a alta presión. Limpie la parte superior con un paño húmedo.

¿Qué hacer si la cuchilla está dañada?

No use la cortacésped con una cuchilla dañada o deformada. Reemplácela por una cuchilla original Gardena (ref. 4105). Consulte al servicio de Gardena o a un concesionario autorizado para el reemplazo.

¿Cómo guardar la cortacésped?

Retire la batería y la llave de seguridad. Cargue la batería. Limpie la cortacésped. Guárdela en un lugar seco, cerrado y protegido de las heladas. Se puede colgar por el mástil en un soporte mural Gardena (ref. 3501/3503).

¿Cuál es la duración de carga de la batería?

Con el cargador AL 1810 CV P4A, una batería PBA 18V 2,5Ah se carga al 80 % en aproximadamente 96 minutos y completamente en 154 minutos. Para una batería de 4,0 Ah, el tiempo es de aproximadamente 192/244 minutos.

¿Puedo cortar el césped cuando llueve?

No se recomienda cortar el césped mojado porque da un corte irregular y reduce la autonomía. Además, el producto no debe usarse bajo la lluvia o en condiciones húmedas para evitar riesgos eléctricos.

¿Cómo eliminar la batería al final de su vida útil?

No deseche la batería con la basura doméstica. Descárguela completamente (contacte al servicio de Gardena), proteja los contactos contra cortocircuitos, luego deposítela en un punto de recolección local para reciclaje.

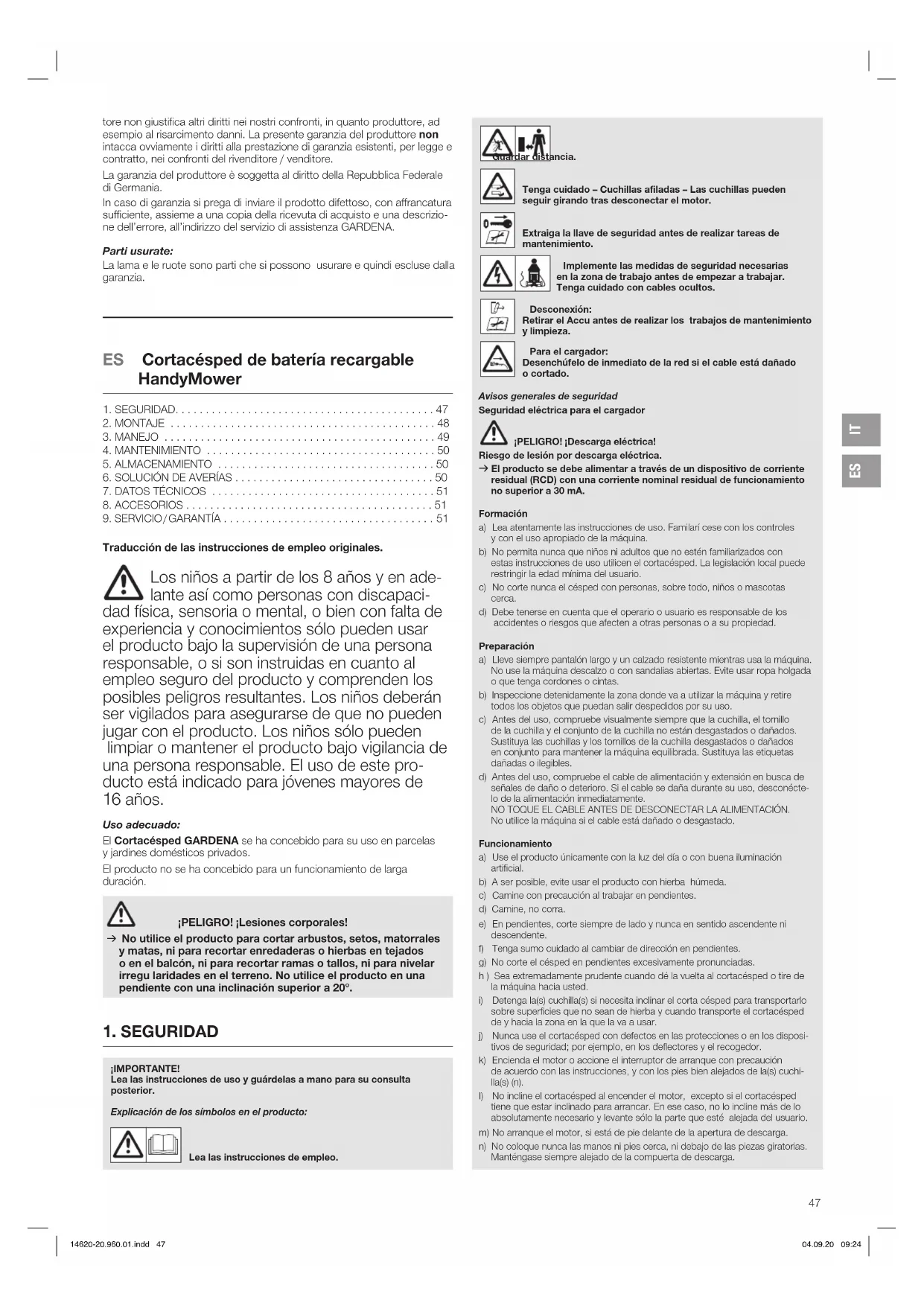

MANUAL DE USUARIO HandyMower 2218V P4A GARDENA

ES Instrucciones de empleo

Cortacésped de batería recargable

ES Cortacésped de batería recargable HandyMower

1. SEGURIDAD 47 2. MONTAJE 48 3. MANEJO 49 4. MANTENIMIENTO 50
2. ALMACENAMIENTO 50 6. SOLUCIÓN DE AVERÍAS 50 7. DATOS TÉCNICOS 51 8. ACCESORIOS 51 9. SERVICIO/GARANTÍA 51

Traducción de las instrucciones de empleo originales.

Los niños a partir de los 8 años y en adelante, así como las personas con discapacidad física, sensorial o mental, o bien con falta de experiencia y conocimientos, solo pueden usar el producto bajo la supervisión de una persona responsable, o si han sido instruidas en el empleo seguro del producto y comprenden los posibles peligros resultantes. Los niños deben ser vigilados para asegurarse de que no juegan con el producto. Los niños solo pueden limpiar o mantener el producto bajo la vigilancia de una persona responsable. El uso de este producto está indicado para jóvenes mayores de 16 años.

Uso adecuado:

El Cortacésped GARDENA se ha concebido para su uso en parcelas y jardines domésticos privados.

El producto no se ha concebido para un funcionamiento de larga duración.

¡PELIGRO! ¡Lesiones corporales!

→ No utilice el producto para cortar arbustos, setos, matorrales y matas, ni para recortar enredaderas o hierbas en tejados o en el balcón, ni para recortar ramas o tallos, ni para nivelar irregularidades en el terreno. No utilice el producto en una pendiente con una inclinación superior a 20°.

1. SEGURIDAD

¡IMPORTANTE!

Lea las instrucciones de uso y guárdelas a mano para su consulta posterior.

Explicación de los símbolos en el producto:

Lea las instrucciones de empleo.

Tenga cuidado: cuchillas afiladas. Las cuchillas pueden seguir girando tras desconectar el motor.

Extraiga la llave de seguridad antes de realizar tareas de mantenimiento.

Implemente las medidas de seguridad necesarias en la zona de trabajo antes de empezar a trabajar. Tenga cuidado con cables ocultos.

Desconexión:

Retirar el acumulador antes de realizar los trabajos de mantenimiento y limpieza.

Para el cargador:

Desenchúfelo de inmediato de la red si el cable está dañado o cortado.

Avisos generales de seguridad

Seguridad eléctrica para el cargador

¡PELIGRO! ¡Descarga eléctrica!

Riesgo de lesión por descarga eléctrica.

El producto se debe alimentar a través de un dispositivo de corriente residual (RCD) con una corriente nominal residual de configuración no superior a 30 mA.

Formación

a) Lea atentamente las instrucciones de uso. Familiarícese con los controles y con el uso apropiado de la máquina. b) No permita que niños ni adultos que no estén familiarizados con estas instrucciones de uso utilicen el cortacésped. La legislación local puede restringir la edad mínima del usuario. c) No corte nunca el césped con personas, sobre todo, niños o mascotas cerca. d) Debe tenerse en cuenta que el operario o usuario es responsable de los accidentes o riesgos que afecten a otras personas o a su propiedad.

Preparación

a) Lleve siempre pantalón largo y un calzado resistente cuando use la máquina. No use la máquina descalzo o con sandalias abiertas. Evite usar ropa holgada o que tenga cordones o cintas. b) Inspeccione detenidamente la zona donde va a utilizar la máquina y retire todos los objetos que puedan salir despedidos por su uso. c) Antes del uso, compruebe visualmente siempre que la cuchilla, el tornillo de la cuchilla y el conjunto de la cuchilla no estén desgastados o dañados. Sustituya las cuchillas y los tornillos de la cuchilla desgastados o dañados en conjunto para mantener la máquina equilibrada. Sustituya las etiquetas dañadas o ilegibles. d) Antes del uso, compruebe el cable de alimentación y extensión en busca de señales de daño o deterioro. Si el cable se daña durante su uso, desconéctelo de la alimentación inmediatamente.

NO TOQUE EL CABLE ANTES DE DESCONECTAR LA ALIMENTACIÓN. No utilice la máquina si el cable está dañado o desgastado.

Funcionamiento

a) Use el producto únicamente con la luz del día o con buena iluminación artificial. b) A ser posible, evite usar el producto con hierba húmeda. c) Camine con precaución al trabajar en pendientes. d) Camine, no corra. e) En pendientes, corte siempre de través y nunca en sentido ascendente ni descendente. f) Tenga sumo cuidado al cambiar de dirección en pendientes. g) No corte el césped en pendientes excesivamente pronunciadas. h) Sea extremadamente prudente cuando dé la vuelta al cortacésped o tire de la máquina hacia usted. i) Detenga la(s) cuchilla(s) si necesita inclinar el cortacésped para transportarlo sobre superficies que no sean de hierba y cuando transporte el cortacésped de y hacia la zona en la que lo va a usar. j) Nunca use el cortacésped con defectos en las protecciones o en los dispositivos de seguridad; por ejemplo, en los deflectores y el recogedor. k) Encienda el motor o accione el interruptor de arranque con precaución de acuerdo con las instrucciones, y con los pies bien alejados de la(s) cuchilla(s). l) No incline el cortacésped al encender el motor, excepto si el cortacésped tiene que estar inclinado para arrancar. En este caso, no lo incline más de lo absolutamente necesario y levante solo la parte que esté alejada del usuario. m) No arranque el motor si está de pie delante de la abertura de descarga. n) No coloque nunca las manos ni pies cerca, ni debajo de las piezas giratorias. Manténgase siempre alejado de la compuerta de descarga.

o) No transporte nunca el cortacésped cuando el motor está en marcha.

Pare el motor y retire la llave de arranque. Asegúrese de que todas las piezas móviles se hayan detenido por completo:

- antes de que abandone el cortacésped; - antes de limpiar atascos o desatascar el conducto de descarga; - antes de comprobar, limpiar o trabajar en el cortacésped; - después de golpear un objeto extraño. Inspeccione el cortacésped para comprobar que no haya daños, y realice las reparaciones antes de volver a ponerlo en marcha y utilizarlo.

Si el cortacésped comienza a vibrar de un modo anómalo, se deben comprobar de inmediato:

• inspeccione posibles daños;
• realice las reparaciones necesarias de las piezas dañadas; compruebe que todas las tuercas, pernos y tornillos están apretados y fijos.

Mantenimiento y almacenaje

a) Mantenga bien apretadas todas las tuercas, pernos y tornillos para asegurarse de que el producto está en condiciones de uso seguras. b) Compruebe regularmente el recogedor de césped para ver si presenta desgaste o deterioro. c) Por razones de seguridad, sustituya las piezas desgastadas o deterioradas. d) En las máquinas con varias cuchillas, tenga cuidado porque la rotación de una cuchilla pueda ocasionar la rotación del resto. e) Tenga cuidado durante el ajuste de la máquina para evitar que los dedos queden atrapados entre las cuchillas móviles y las partes fijas de la máquina. f) Deje siempre que se enfríe el motor antes de guardar la máquina. g) Al realizar el mantenimiento de las cuchillas, tenga en cuenta que, aunque la fuente de alimentación esté apagada, las cuchillas pueden seguir en movimiento. h) Utilice solamente accesorios y piezas originales.

Avisos adicionales de seguridad

Trato seguro de los Acumuladores

todos los avisos de seguridad e instrucciones.

La falta de observación de los avisos e instrucciones de seguridad podría resultar en descarga eléctrica, incendio y/o heridas graves.

Guarde bien estas instrucciones. Utilice el cargador únicamente si conoce perfectamente todas sus funciones y es capaz de aplicarlas sin limitaciones, o si ha recibido las instrucciones correspondientes.

→ Vigile a los niños durante el uso, la limpieza y el mantenimiento. De esta manera puede asegurar que no jueguen con el cargador. → Cargue únicamente baterías de iones de litio del sistema POWER FOR ALL, Modelo PBA de 18 V, con una capacidad mínima de 1,5 Ah (a partir de 5 celdas de batería). La tensión de la batería debe corresponder con la tensión de carga del cargador. No cargue baterías no recargables. De lo contrario hay peligro de incendio y de explosión. No exponga el cargador a la lluvia o a la humedad. El agua que penetra en un aparato eléctrico aumenta el riesgo de descarga eléctrica. → Mantenga limpio el cargador. Si está sucio podrá producirse una descarga eléctrica. → Examine el cargador, el cable y el enchufe antes de cada uso. No utilice el cargador si observa algún daño. No abra usted mismo el cargador. Solamente encargue su reparación a personal calificado que utilice exclusivamente piezas de recambio originales. Los cargadores, cables y enchufes dañados aumentan el riesgo de descarga eléctrica. → No haga funcionar el cargador sobre una base fácilmente inflamable (como papel, tela, etc.) o en un entorno inflamable. El cargador se calienta durante el proceso de carga y por lo tanto hay peligro de incendio. → Si es necesario cambiar el cable de alimentación, deberá encomendarse su sustitución a GARDENA o a un punto de servicio al cliente autorizado para reparar herramientas eléctricas GARDENA, a fin de evitar riesgos de seguridad. → No haga funcionar el producto mientras se está cargando. → Estos avisos de seguridad solo son válidos para baterías de iones de litio del sistema POWER FOR ALL PBA de 18 V. → Utilice la batería únicamente en productos del fabricante del sistema POWER FOR ALL.

Solo así puede protegerse la batería contra una sobrecarga peligrosa.

→ Cargue las baterías exclusivamente con cargadores recomendados por el fabricante. Existe peligro de incendio en caso de utilizar el cargador con baterías distintas a las especificadas. → La batería se entrega parcialmente cargada.

Para garantizar el pleno rendimiento de la batería, cárguela por completo en el cargador antes de su primera utilización.

→ Almacene las baterías fuera del alcance de los niños. → No abra la batería. Hay peligro de cortocircuito. → Si la batería resulta dañada o se utiliza de forma incorrecta podrían salir vapores de la misma. La batería podría incendiarse o explotar. Ventile el lugar y, en caso de sufrir molestias, consulte a un médico. Los vapores pueden irritar las vías respiratorias. → En caso de uso incorrecto o de daños en la batería, podría salir líquido inflamable. Evite todo contacto con el mismo. En caso de entrar en

En caso de contacto con el líquido, lávese con abundante agua. Si el líquido entra en contacto con los ojos, se debe consultar además a un médico. El líquido que sale de la batería puede causar irritaciones cutáneas o quemaduras.

→ Si la batería está estropeada, puede salir líquido y mojar los objetos contiguos. Examine las piezas afectadas. Límpielas o, si es preciso, sustitúyalas. → No ponga la batería en cortocircuito. Mientras no se utilice la batería, manténgala alejada de sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan provocar un puenteado. Un cortocircuito entre los contactos de la batería puede causar quemaduras o provocar un incendio. → La batería puede resultar dañada a causa de objetos punzantes como clavos o destornilladores o por efecto de fuerzas mecánicas externas. Puede producirse un cortocircuito interno que haría que la batería ardiera, humeara, explotara o se sobrecalentara. → Nunca repare baterías dañadas. Cualquier operación de mantenimiento de baterías debe ser realizada exclusivamente por el fabricante o por puntos de servicio al cliente expresamente autorizados. → Resguarde la batería del calor – también de una irradiación solar continua – y protéjala del fuego, la suciedad, el agua y la humedad. Hay riesgo de explosión y cortocircuito. → Para el funcionamiento y el almacenamiento de la batería se requiere una temperatura ambiente comprendida entre -20 °C y +50 °C. En verano, por ejemplo, no deje la batería en el interior del vehículo. En función del aparato, si la temperatura desciende por debajo de los 0 °C, puede verse mermado su rendimiento. → Cargue la batería solamente a temperaturas ambiente comprendidas entre 0 °C y +45 °C. Cargar la batería fuera de este rango de temperaturas puede provocar daños en la misma o aumentar el peligro de incendio.

Seguridad eléctrica

¡PELIGRO! ¡Parada cardíaca!

Este producto genera un campo electromagnético durante su funcionamiento. Este campo puede influir, bajo determinadas circunstancias, en el modo de funcionamiento de implantes médicos activos o pasivos. Con el fin de evitar el riesgo de situaciones que pudieran conllevar lesiones graves o incluso mortales, las personas que lleven un implante médico deberán consultar al médico y al fabricante del implante antes de usar este producto.

Utilice el producto con acumulador únicamente a temperaturas entre 0 °C y 40 °C.

No utilice el producto bajo condiciones húmedas.

Resguarde los contactos de la batería de la humedad.

Seguridad personal

¡PELIGRO! ¡Peligro de asfixia!

Las piezas pequeñas se pueden ingerir con facilidad. Los niños pequeños corren el riesgo de asfixiarse con la bola. Por este motivo, mantenga a los niños alejados del lugar de montaje. No desmonte el producto más allá del estado en que se le ha entregado.

Use guantes, zapatos antideslizantes y protección ocular.

No sobrecargue el cortacésped.

Nunca utilice el producto si está cansado(a), enfermo(a) o se encuentra bajo los efectos de alcohol, drogas o medicamentos.

Riesgo de resbalamiento:

• durante el transporte

Tenga precaución al retroceder.

No deje que el producto se moje con la lluvia ni lo exponga a humedad.

¡PELIGRO! ¡Peligro de explosión!

No haga funcionar el producto en atmósferas explosivas, en presencia de líquidos, gases o polvos inflamables. Las herramientas eléctricas crean chispas que podrían inflamar el polvo o los humos.

2. MONTAJE

¡RO! ¡Lesiones corporales!

Si el producto se pone en marcha accidentalmente, se corre el peligro de cortarse.

→ Extraiga la batería, retire la llave de seguridad y póngase guantes antes de montar el producto.

Para montar el mango [fig. A1/A2]:

1. Inserte el mango ① en su alojamiento ②. El bloqueo de seguridad ⑦ del manillar ⑧ tiene que quedar orientado hacia delante.

Asegúrese de que el mango (1) está introducido completamente y de que los salientes (2) del mango hayan encajado en las muescas (3) del alojamiento (2).

1. Apriete el casquillo de apriete ③.

3. MANEJO

¡PELIGRO! Lesiones corporales.

Si el producto se pone en marcha accidentalmente, se corre el peligro de cortarse.

→ Espere a que la cuchilla se detenga, retire la llave de seguridad y utilice guantes antes de ajustar el producto o transportarlo.

Cargar el acumulador [fig. 01/02/03]:

¡ATENCIÓN!

→ ¡Tenga en cuenta la tensión de red! La tensión de la fuente eléctrica debe coincidir con la indicada en el rótulo del modelo del cargador.

El cortacésped con acumulador GARDENA ref. 14620-55 no incluye la batería ni el cargador en el volumen de entrega.

El procedimiento inteligente de carga reconoce automáticamente el nivel de carga de la batería y la carga con la corriente óptima teniendo en cuenta la temperatura y la tensión de la batería.

Esto preserva la batería y permite tenerla completamente cargada cuando está guardada en el cargador.

1. Abra la tapa (4).
2. Apriete la tecla de desbloqueo A y retire la batería B de su alojamiento.
3. Conecte el cargador a una toma de red.
4. Acople el cargador a la batería.

Cuando el indicador de carga de la batería que hay en el cargador parpadea en verde, se está cargando la batería.

Cuando el indicador de carga de la batería ⑥ que hay en el cargador permanece encendido en verde, significa que la batería está completamente cargada (para la duración de la carga, consulte 7. DATOS TÉCNICOS).

1. Compruebe a intervalos regulares de tiempo el estado de carga mientras está cargando.
2. Cuando la batería esté completamente cargada, ya puede retirarla del cargador.

Significado de los indicadores:

Indicador del cargador [fig. O3]:

Luz intermitente de carga de la batería 10

Luz fija del indicador de carga de la batería

El estado de carga se visualiza mediante el parpadeo del indicador de carga de la batería. Nota: solo es posible cargar si la temperatura de la batería se encuentra dentro del rango admisible de temperaturas, consulte 7. DATOS TÉCNICOS.

La luz fija del indicador de carga de la batería (2) señala que la batería ya está completamente cargada o que la temperatura de la batería está fuera del rango admisible de temperaturas y, por lo tanto, no es posible cargarla. En cuanto se alcanza una temperatura admisible, se procede a cargar la batería.

Si la batería no está acoplada, la luz fija del indicador de carga de la batería significa que el enchufe está conectado a la toma de corriente y que el cargador está listo para su configuración.

Indicador de nivel de energía de la batería en el producto [fig. O4/O8]:

Tras poner en marcha el producto, el indicador del nivel de carga de la batería se enciende durante 5 segundos.

Nivel de energía de la batería Indicador del nivel de energía de la batería

un 67 a un 100 % de la energia	®, y se iluminan en verde
un 34 a un 66 % de la energia	®, y se iluminan en verde
un 11 a un 33 % de la energia	®, se ilumina en verde
un 0 a un 10 % de la energia	®, parpadea en verde

Si el LED ⑨ parpadea en verde, debe cargarse la batería.

Si el LED de error se enciende o parpadea, consulte 6. SOLUCIÓN DE AVERÍAS.

Posiciones de trabajo:

El producto está equipado con un dispositivo de seguridad que evita la conexión cuando se encuentra en la posición de parada o de transporte.

Posición de trabajo aprox. 22° - 70° [fig. O5]:

Para poder poner en marcha el cortacésped, el mango ① debe encontrarse en la posición de trabajo (aprox. 22° - 70°).

Por razones de seguridad, el cortacésped se detiene inmediatamente si se mueve el mango de la posición de trabajo.

Posición de parada aprox. 70° - 105° [fig. O5/O6]:

El mango ① se encuentra en la posición de parada P cuando está totalmente erguido. En esta posición no se puede poner en marcha el cortacésped.

Posición de transporte aprox. 0° - 22° [fig. O5/O7]:

Para su transporte puede cogerse el cortacésped por el mango ① o por el manillar.

Cuando se carga con el cortacésped, el mango ① se encuentra en la posición de transporte ①. En esta posición no se puede poner en marcha el cortacésped.

Para ajustar la altura de corte [fig. O8]:

La altura de corte puede ajustarse de 30 a 50 mm en 3 posiciones.

1. Presione el ajustador de altura (1) hacia la rueda y póngalo en la posición deseada.
2. Encastre el ajustador de altura en la posición deseada.

Para arrancar el cortacésped [fig. 01/O9]:

¡Peligro! Lesiones corporales.

Riesgo de lesión si el producto no se detiene al soltar la palanca de arranque.

→ No puentee nunca los dispositivos de seguridad ni los interruptores. Por ejemplo, no fije la palanca de arranque al asa de fijación.

Puesta en marcha:

El producto está equipado con un dispositivo de seguridad de doble interruptor (llave de seguridad con bloqueo de seguridad) que evita una conexión accidental del producto.

1. Abra la tapa ④.
2. Monte el Accu (B) en el alojamiento del Accu (D) hasta que quede encajado emitiendo un sonido perceptible.
3. Inserte la llave de seguridad (5) en el manillar y gírela a la posición.
4. Presione el bloqueo de seguridad ⑦ con una mano y tire de la palanca de arranque ⑧ con la otra mano. El cortacésped se pone en marcha y el indicador de nivel de carga de la batería P se enciende durante 5 segundos.
5. Suelte el bloqueo de seguridad ⑦.

Parada:

1. Suelte la palanca de arranque ⑧. El cortacésped se detiene.
2. Gire la llave de seguridad 6 a la posición y retírela.

Consejos para usar el cortacésped:

Para realizar un correcto mantenimiento del césped y optimizar el rendimiento de corte, recomendamos cortar el césped regularmente, a ser posible, una vez a la semana. El césped queda más espeso si se corta a menudo.

Después de intervalos relativamente largos entre recortes (por ejemplo, en vacaciones), realice una primera pasada en una dirección y a la altura máxima, y luego una nueva pasada en la dirección opuesta y a la altura deseada. Si es posible, corte el césped cuando no esté mojado. De lo contrario, el patrón de corte será irregular.

Capacidad de corte y carga de la batería:

La superficie de césped que se pueda cortar con cada carga de batería depende de distintos factores, como la humedad, el espesor de la hierba y la altura de corte. Para poder cortar una mayor superficie, no encienda y apague el cortacésped con demasiada frecuencia, ya que esto reduce la duración de la batería. La capacidad de corte por carga de batería se aprovecha al máximo si se elige una mayor altura de corte y se corta el césped a baja velocidad.

Función mulching:

La forma especial de la cuchilla garantiza excelentes resultados de corte y mulching. En lugar de cortar las briznas de hierba de una sola pieza, se procede a trocearlas. Las pequeñas partículas resultantes caen al suelo y quedan diseminadas entre el césped, contribuyendo de esta forma a que se descompongan. No es preciso recoger ni eliminar la hierba cortada, que actúa como abono natural.

El mejor resultado de mulching se obtiene cuando se corta el césped a una altura de 1/3 de la longitud de la hierba (p. ej., de 60 mm a 40 mm).

Solo se consigue cubrir una superficie máxima de 50m² si se dan las condiciones óptimas.

4. MANTENIMIENTO

¡PELIGRO! ¡Lesiones corporales!

Si el producto se pone en marcha accidentalmente, se corre el peligro de cortarse.

→ Espere a que la cuchilla se detenga, retire la llave de seguridad y utilice guantes antes de efectuar el mantenimiento del producto.

Limpieza del cortacésped:

¡LIGRO! ¡Lesiones corporales!

grado de lesión y riesgo de dañar el producto.

→ No limpie el producto con agua ni tampoco con un chorro de agua (particularmente no limpie utilizando alta presión). → No limpie con productos químicos, inclusive bencina ni disolventes. Algunos pueden destruir piezas de plástico importantes.

Para limpiar la parte inferior del cortacésped [fig. M1]:

Es más fácil limpiar la parte inferior directamente después de haber cortado el césped.

1. Coloque el cortacésped sobre un lateral procediendo con cuidado.
2. Limpie la parte inferior y la cuchilla (9) con un cepillo y con la rasqueta adjunta (10) (no utilice objetos afilados).

Limpieza de la parte superior del cortacésped:

→ Limpie la parte superior con un paño húmedo.

Limpieza del acumulador y del cargador:

Asegúrese de que la superficie y los contactos del acumulador y del cargador siempre estén limpios y secos antes de conectar el cargador.

No utilice agua corriente.

→ Cargador: Limpie los contactos y las piezas de plástico con un paño suave y seco. → Batería: Limpie de vez en cuando las entradas de aire de ventilación y los contactos de la batería con un pincel suave, limpio y seco.

5. ALMACENAMIENTO

Puesta en servicio [fig. S1]:

El producto se debe guardar fuera del alcance de los niños.

1. Gire la llave de seguridad a la posición y retírela.
2. Desmonte la batería.
3. Cargue la batería.
4. Limpie el cortacésped, la batería y el cargador de la batería (consulte 4. MANTENIMIENTO).
5. Para guardar el cortacésped ocupando poco espacio puede colgarse por el mango en el portaherramientas GARDENA ref. 3501/3503. (No debe colgarse el cortacésped por el manillar.)
6. Guarde el cortacésped, la batería y el cargador de la batería en un lugar seco, cerrado y a prueba de heladas.

Cómo eliminar el producto al final de su vida útil:

(según normativa Directiva 2012/19/UE)

El producto no debe eliminarse con la basura doméstica normal. Se debe eliminar según las normativas medioambientales vigentes locales.

¡IMPORTANTE!

→ Elimine el producto a través de un punto de recogida o por medio del punto recolector de reciclaje del municipio respectivo.

Cómo eliminar el acumulador al final de su vida útil:

El acumulador GARDENA contiene células de iones de litio que no se pueden juntar con las basuras domésticas normales al final de su vida útil.

Li-ion

IMPORTANTE!

→ Elimine los Accus a través del punto recolector de reciclaje del municipio respectivo. 1. Descargue las células de iones de litio por completo (diríjase al Servicio Técnico de GARDENA). 2. Asegure los contactos de las células de iones de litio contra cortocircuito. 3. Elimine adecuadamente las células de iones de litio.

6. SOLUCIÓN DE AVERÍAS

¡PELIGRO! Lesiones corporales!

Si el producto se pone en marcha accidentalmente, se corre el peligro de cortarse.

→ Espere a que la cuchilla se detenga, retire la llave de seguridad y utilice guantes antes de solucionar los problemas del producto.

¡PELIGRO! Lesiones corporales!

Riesgo de corte cuando la cuchilla gira estando dañada, doblada, desequilibrada o con los bordes mellados.

→ No utilice el cortacésped si la cuchilla está dañada, doblada, desequilibrada o con los bordes mellados. → No trate de afilar la cuchilla.

Las piezas de repuesto GARDENA están disponibles en su distribuidor GARDENA o en el centro de servicios GARDENA.

Utilice solo una cuchilla original GARDENA:

Cuchilla de repuesto GARDENA ref. 4105 → La cuchilla solo debe sustituirla el servicio GARDENA o un distribuidor especializado autorizado por GARDENA.

Problema Posible causa Solución

El motor está atascado y hace ruldo	El motor está bloqueado. →	Retire el obstáculo. Vuelva aponerlo en marcha.
	La alta de corte es demaslado bajo.	→ Aumente la alta de corte.
Ruidos fuertes,el cortacésped vibra	Los tornillos del motor,la filjación o el chassis del cortacésped está sueltos.	→ Solicte el apriete de los tornillos a un concesorario autorizado o al service GARDENA.
El cortacésped funciona intermitentamente o vibra多么	La cucilla está dañada o desgastada, o bien el soporte de la cucilla está abierto.	→ Solicte el apriete de las cucillas a un distribuidor especializzato autorizzato o al service GARDENA.
	La cucilla está muy sucia. →	Limpie el cortacésped (con- suite 4. MANTENI MIENTO). Si está no soluciona el pro-blema, póngase en contacto con el ser葳ido de GARDENA.
El césped no seURTalmiplemente	La cucilla está sin todo.	→ Póngase en contacto con el Servicio Técnico de GARDENA para sustituir la cucilla.
	La alta de corte es demaslado bajo.	→ Aumente la alta de corte.
El cortacésped no se pone en marcha o se detiene repentinamente.El LED (1) parpadaea en verde [fig. 04]	La bateria está descargada.	→ Cargue la batería.
El cortacésped no se pone en marcha o se detiene repentinamente.El LED de error(2) se ilumina en rojo [fig. 04]	La temperatura de la batería queda Fuera del rango admissible.	→ Espere hasta que la tem-peratura de la batería se encontrar entre 0 °C y +45 °C.
	Entre los contactos de la batería del cortacésped hay gotas de agua o humedad.	→ Quite las gotas de agua /la humedad con un这一年go seco.

Problema Posible causa Solución

El cortacésped no se pone en marcha o se detiene repentinamente. El LED de error se ilumina en rojo [fig. 04]	El motor está bloqueado. →	Retire el obstáculo. Vuelva aponerlo en marcha.
El cortacésped no se pone en marcha o se detiene repentinamente. El LED de error se parpa-dea en rojo [fig. 04]	El producto está averiado. →	Póngase en contacto con el Servicio Técnico de GARDENA.
El cortacésped no se pone en marcha o se detiene repentinamente. El LED de error no se inclende [fig. 04]	La bateria no se ha montado correctamente en su alojimiento.	→ Coloque la bateria correcta-mente en su alojimiento hasta que quede encajada emitiendo un sonido percep-tible.
	La llave de seguridad no se ha girado a la posición.	→ Gire la llave de sécurité a la posición.
	El mango no se encontrar en la posición de trabajo [fig. 05].	→ Asegürese de que el mango se encontrar en la posición de trabajo (aprox. 22° - 70°) cuando conecte el cortacésped.
	El casquillo de apriete no está apretado o se ha aflojado [fig. A1/A2].	→ Apriete el casquillo de apriete (consulte Para montar el mango).
	La bateria está estropeada. →	Sustituya la bateria.
	El producto está averiado. →	Póngase en contacto con el Servicio Técnico de GARDENA.
No se pueda cargar la bateria. Elindicador de carga de la bateria permanece encendido [fig. 03]	La bateria no está en su lugar o no está bien colocada.	→ Acople correctamente la bateria al carrador.
	Los contactos de la bateria están sucios.	→ Limplelos contactos de la bateria (p. e.), acoplado y desacoplado varias vezes la bateria. Si es precioso, sustituya la bateria).
	La temperatura de la bateria什么都uesta del rango de temperaturas admisibles para la carga.	→ Espere hasta que la tem-perature de la bateria se incluye entre 0 °C y +45 °C.
	La bateria está estropeada. →	Sustituya la bateria.
Elindicador de carga de la bateria no se inclende [fig. 03]	El enchufe del carrador no está (correctamente) enchufado.	→ Inserte Completely el enchufe en la toma de corrente.
	La toma de corrente, el cable de red o el carrador está enestropeados.	→ Verificque la tensión de red. Si es precioso, Solicte la inspeccion del carrador a un concesionario autorizzato o al service de atencion al cliente de GARDENA.

NOTA: En caso de avería, rogamos dirigirse a su Centro de Servicio Técnico de GARDENA. Únicamente los Centros de Servicio Técnico de GARDENA, así como los distribuidores autorizados por GARDENA, pueden realizar reparaciones en sus productos.

1. DATOS TÉCNICOS

Cortacésped de bateriacrecargable	Unidad Valor (ref. 14620)
Velocidad de rotación delcuchilla	rpm 6000
Ancho de corte cm 22
Ajuste de alta de corte(3 posiciones)	mm 30 - 50
Peso (sin Accu) kg 4,2
Nivel de prestiónacústica \( L_{\text{PA}}^{\text{1)} \)	dB (A)	742,5
Inseguidad \( k_{\text{PA}} \)
Nivel de potenciaacústica \( L_{\text{WA}}^{\text{2,3}} \)medido / garantizo	dB (A)	84/861,5
Inseguidad \( k_{\text{WA}} \)
Vibración brazo-mano \( a_{\text{vthw}}^{\text{1)} \)	\( m/s^2 \)	< 2,51,5
Inseguidad \( k_{\text{vthw}} \)

Método médico: EN 60335-2-77 RL 2000/14/EC

NOTA: el valor indicado de emisión de vibraciones se ha medido según un procedimiento de verificación estandarizado y se puede utilizar para comparar una herramienta electrónica con otra. Este valor puede utilizarse para realizar una evaluación preliminar de la exposición. El valor de emisión de vibraciones puede variar con el uso efectivo de la herramienta electrónica.

Bateria delsystemsPBA 18V 2,5Ah W-B	Unidad Valor (ref. 14903)
Tensión del Accu	V (DC)	18
Capacidad del Accu	Ah	2,5
Número de celdas(iones de litio)		5

Cargadores adecuados para baterías del sistema POWER FOR ALL: AL 18.CV.

Cargador AL 1810 CV P4A	Unidad Valor (ref. 14900)
Tensión a la red	V (AC) 220 – 240
Frecuencia de la red	Hz 50 – 60
Potencia nominal	W	26
Tensión dearga de la bateria	V (DC)	18
Corriente max. dearga de la bateria	mA	1000
Duración de la carga de la bateria 80%/97 – 100% (aprox.)
PBA 18V 2,0Ah W-B	min.	96 / 124
PBA 18V 2,5Ah W-B	min.	120 / 154
PBA 18V 4,0Ah W-C	min.	192 / 244
Rango admissible de tem- peratas para la carga	°C 0 – 45
Peso según el procedi- miento EPTA 01:2014	kg 0,17
Nivel de protección		☐/ ☐

Baterías adecuadas para el sistema POWER FOR ALL: PBA 18 V.

1. ACCESORIOS

Cuchilla de repuesto GARDENA	Repuesto para cucilla roma.	ref. 4105
Portaherramrientas GARDENA	Para guardar el cortacésped occipando el minimo espacio.	ref. 3501/3503
Bateria delsystems GARDENA	Accu para una autonomia prolongada y para el intercambio.
PBA 18V/45 P4A		ref. 14903
PBA 18V/72 P4A		ref. 14905
Cargador rápido de batería GARDENA AL 1830 CV P4A	Para cargar ráplicamente la batería del sistemas POWER FOR ALL PBA 18V..W--	ref. 14901

9. SERVICIO/GARANTÍA

Servicio:

Póngase en contacto, por favor, con la dirección postal indicada en el dorso.

Declaración de garantía:

En el caso de una reclamación de garantía, no se le aplicará ningún cargo por los servicios prestados.

GARDENA Manufacturing GmbH concede para todos los productos originales GARDENA una garantía de 2 años a partir de la fecha de compra al distribuidor, siempre y cuando los productos hayan sido realizados exclusivamente para usos particulares. Esta garantía de fábrica no está disponible para productos adquiridos en el mercado paralelo. Esta garantía cubre todos los defectos esenciales del producto que hayan sido originados de manera demostrable por defectos de materiales o de fabricación. Esta garantía se cumple suministrando un producto de sustitución totalmente funcional o reparando el producto defectuoso que nos envíe de forma gratuita; nos reservamos el derecho a elegir entre estas dos opciones. Este servicio está sujeto a las siguientes disposiciones:

• El producto se ha utilizado para el propósito previsto, según las recomendaciones que aparecen en las instrucciones de operación.
• Ni el cliente ni terceros han intentado abrir o reparar el producto.
• Para el funcionamiento se han utilizado exclusivamente recambios y piezas de desgaste originales de GARDENA.
• Se presenta el tique de compra.

El deterioro gradual por efecto del uso de las piezas y componentes (por ejemplo, cuchillas, piezas de sujeción de las cuchillas, turbinas, bombillas, correas trapezoidales y dentadas, rodetes, filtros de aire, bujías), los cambios de aspecto y las piezas de desgaste y consumo frecuente quedan excluidas de la garantía.

Esta garantía de fábrica se limita al suministro de recambios y a la reparación conforme a las condiciones mencionadas anteriormente. La garantía de fábrica no puede utilizarse como base para reclamar otros derechos al fabricante, como una indemnización por daños y perjuicios. Esta garantía de fábrica no afecta los derechos de garantía legal y contractual existentes frente al distribuidor/vendedor.

La garantía de fábrica está sujeta a la legislación de la República Federal de Alemania.

Si su caso queda cubierto por la garantía, envíe en un paquete debidamente franqueado el producto defectuoso, junto con una copia del tique de compra y una descripción del defecto, a la dirección del servicio de atención al cliente de GARDENA.

Piezas de desgaste:

La cuchilla y las ruedas son piezas de desgaste y, por lo tanto, están excluidas de la garantía.

¡Cuidado! Existe peligro de lesiones si la herramienta no se detiene al soltar el interruptor de arranque.

→ No anule los dispositivos de protección ni los interruptores. Por ejemplo, no fije la palanca de bloqueo en el mango.

Arranque:

La herramienta está equipada con un dispositivo de protección con dos botones (botón de bloqueo y botón de encendido) que evita el encendido accidental de la herramienta.

1. 1. Abra la tapa ④. 2. Inserte la batería en el compartimento correspondiente hasta que encaje. 3. Inserte la llave de bloqueo y gírela a la posición de bloqueo. 4. Presione el botón de bloqueo y el botón de encendido ⑦ con una mano, mientras sujeta firmemente la herramienta por el mango con la otra mano. La herramienta arranca y el indicador de nivel de carga de la batería se activa durante 5 segundos. 5. Suelte el botón de bloqueo y el botón de encendido ⑦.

Parada:

1. Suelte el interruptor de arranque ⑧. La herramienta se detiene.
2. Gire la llave de bloqueo a la posición A y retírela.

Ludzu, griezieties pec adreses, kas noradita otraja puse.

[e-mail]

Armenia

Garden Land Ltd.

61 Tigran Mets

0005 Yerevan

Australia

Husqvarna Australia Pty. Ltd.

Locked Bag 5

Central Coast BC

NSW 2252

Phone: (+61) (0) 243527400

customer.service@

husqvarna.com.au

Austria/Österreich

Husqvarna Austria GmbH

Industriezeile 36

4010 Linz

Tel: [phone]

service.garden@

husqvarnagroup.com

Azerbaiyán

Firm Progress

Calle Aliyev 26A

1052 Bakú

Bielorrusia

Empresa privada

"Master Garden"

Minsk

Calle Sharangovich, 7a

Teléfono: ([phone]

Móvil: ([phone]

[e-mail]

Bélgica

Husqvarna Belgium nv

División Gardena

Leuvensesteenweg 542

Planet II E

1930 Zaventem

Bélgica

Bosnia / Herzegovina

SILK TRADE d.o.o.

Industrijska zona Bukva bb

74260 Tešanj

Brasil

Av. Del Valle Norte 857,

Piso 4

Santiago RM

Teléfono: ([phone]

[e-mail]

China

Husqvarna (Shanghai)

Management Co., Ltd.

富世华（上海）管理有限公司

3F.Beng Square B

Los Colegios, Moravia

200 metros al Sur del Colegi

Saint Francis - San Jose

Teléfono: ([phone]

[e-mail]

Croacia

Husqvarna Austria GmbH

Industriezeile 36

4010 Linz

Tel.: [phone]

service.gardena @

husqvarnagroup.com

Chipre

Med Marketing

17 Digeni Akritta Ave

P.O.Box 27017

1641 Nicosia

República Checa

Husqvarma Cesko s.r.o.

Türkova 2319/5b

149 00 Praga 4 - Chodov

Línea de información gratuita:

800100425

[e-mail]

Dinamarca

GARDENA DANMARK

Lejrvej 19, st.

3500 Vaelose

TIf.: ([phone]

[e-mail]

www.gardena.com

República Dominicana

BOSQUESA, S.R.L

Carretera Santiago Licey

Km. 5%

Esquina Copal II.

Santiago

República Dominicana

Teléfono: ([phone]

[e-mail].c

Ecuador

Husqvarna Ecuador S.A.

Arupos E1-181 y 10 de

Av. Lopez Mateos Sur # 5019

Col. La Calma 45070

Zapopan, Jalisco

México

Teléfono: ([phone]

[e-mail]

Moldavia

Convel S.R.L.

290A Muncesti Str

2002 Chisinau

Países Bajos

[e-mail]

Surinam

Corporación Casa y Jardín C.A.

Av. Caroni, Edif. Trezmen, PB.

Colinas de Bello Monte.

1050 Caracas.

Tlf: ([phone]

[e-mail]

14620-20.960.01/0920

GARDENA Manufacturing GmbH

D-890/70 Ulm

http://www.gardena.com
