BRUKSANVISNING HandyMower 2218V P4A GARDENA

SV Accu-gräsklippare HandyMower

1. SÄKERHET 24 2. MONTERING 25 3. HANDHAVANDE 25 4. UNDERHÄLL 26 5. LAGRING 26 6. ÅTGÄRDA FEL 27 7. TEKNISKA DATA 27 8. TILLBEHÖR 28 9. SERVICE/GARANTI 28

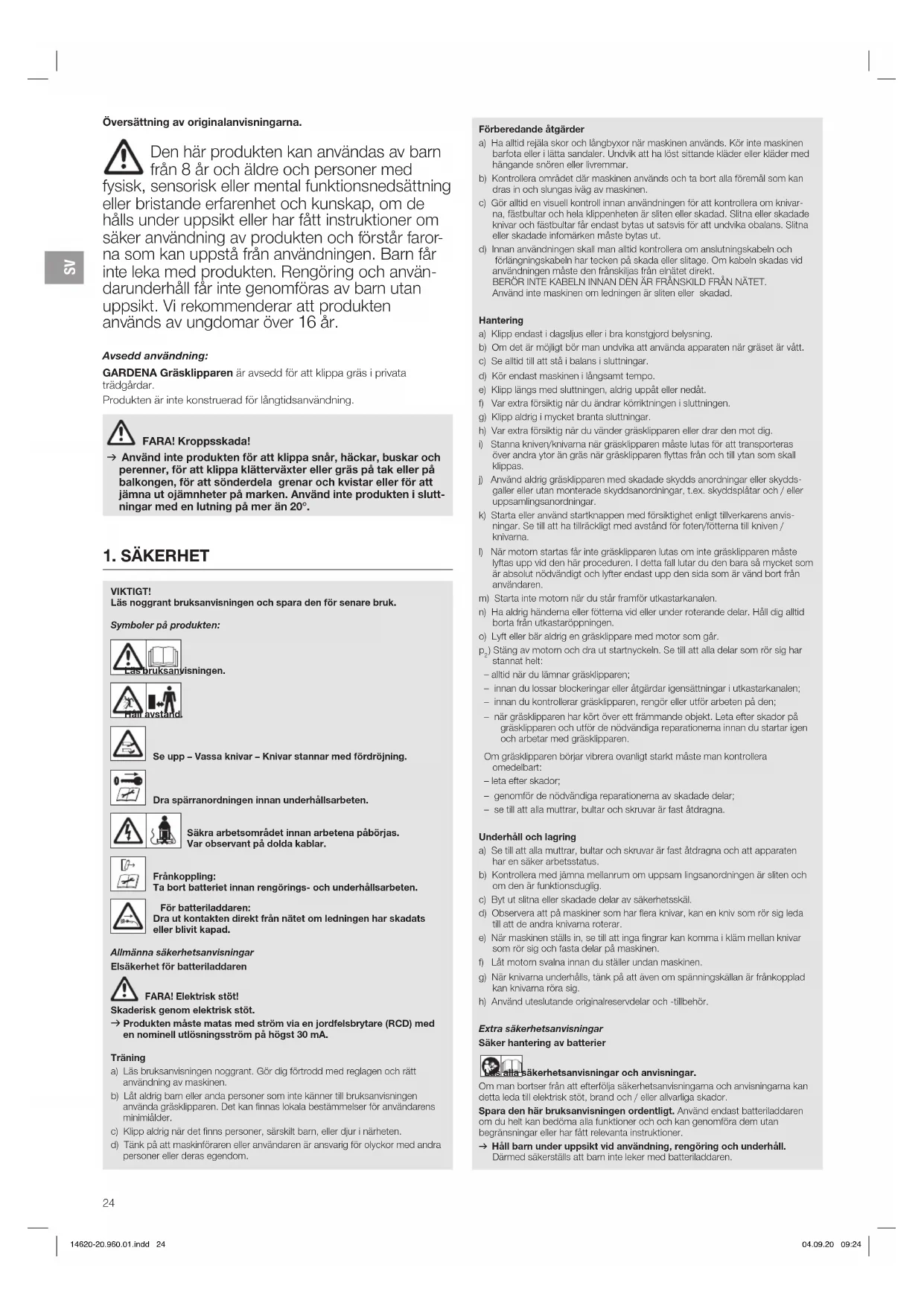

Översättning av originalanvisningarna.

Den här produkten kan användas av barn från 8 år och äldre och personer med fysisk, sensorisk eller mental funktionsnedsättning, eller bristande erfarenhet och kunskap, om de hålls under uppsikt eller har fått instruktioner om säker användning av produkten och förstår farorna som kan uppstå från användningen. Barn får inte leka med produkten. Rengöring och underhåll får inte genomföras av barn utan uppsikt. Vi rekommenderar att produkten används av ungdomar över 16 år.

Avsedd användning:

GARDENA Gräsklipparen är avsedd för att klippa gräs i privata trädgårdar.

Produkten är inte konstruerad för långtidsanvändning.

FARA! Kroppsskada!

→ Använd inte produkten för att klippa snår, häckar, buskar och perenner, för att klippa klätterväxter eller gräs på tak eller på balkongen, för att sönderdela grenar och kvistar eller för att jämna ut ojämnheter på marken. Använd inte produkten i sluttningar med en lutning på mer än 20°.

1. SÄKERHET

VIKTIGT!

Läs noggrant bruksanvisningen och spara den för senare bruk.

Se upp - Vassa knivar - Knivar stannar med fördröjning.

Dra spärranordningen innan underhållsarbeten.

Säkra arbetsområdet innan arbetena påbörjas. Var observant på dolda kablar.

Frankoppling: Ta bort batteriet innan rengörings- och underhållsarbeten.

För batteriladdaren: Dra ut kontakten direkt från nätet om ledningen har skadats eller blivit kapad.

Allmänna säkerhetsanvisningar

Elsäkerhet för batteriladdaren

FARA! Elektrisk stöt!

Skaderisk genom elektrisk stöt.

Produkten måste matas med ström via en jordfelsbrytare (RCD) med en nominell utlösningsström på högst 30 mA.

Träning

a) Läs bruksanvisningen noggrant. Gör dig förtrogen med reglagen och rätt användning av maskinen. b) Låt aldrig barn eller andra personer som inte känner till bruksanvisningen använda gräsklipparen. Det kan finnas lokala bestämmelser för användarens minimiålder. c) Klipp aldrig när det finns personer, särskilt barn, eller djur i närheten. d) Tänk på att maskinföraren eller användaren är ansvarig för olyckor med andra personer eller deras egendom.

Förberedande åtgärder

a) Ha alltid rejäla skor och långbyxor när maskinen används. Kör inte maskinen barfota eller i lätta sandaler. Undvik att ha löst sittande kläder eller kläder med hängande snören eller livremmar. b) Kontrollera området där maskinen används och ta bort alla föremål som kan dras in och slungas iväg av maskinen. c) Gör alltid en visuell kontroll innan användningen för att kontrollera om knivarna, fästbutar och hela klippenheten är slitna eller skadade. Slitna eller skadade knivar och fästbutar får endast bytas ut satsvis för att undvika obalans. Slitna eller skadade informationsskyltar måste bytas ut. d) Innan användningen skall man alltid kontrollera om anslutningskabeln och förlängningskabeln har tecken på skada eller slitage. Om kabeln skadas vid användningen måste den franskiljas från elnätet direkt. RÖR INTE KABELN INNAN DEN ÄR FRÅNSKILD FRÅN NÄTET. Använd inte maskinen om ledningen är sliten eller skadad.

Hantering

a) Klipp endast i dagsljus eller i bra konstgjord belysning. b) Om det är möjligt bör man undvika att använda apparaten när gräset är vått. c) Se alltid till att stå i balans i sluttningar. d) Kör endast maskinen i långsamt tempo. e) Klipp tvärs med sluttningen, aldrig uppåt eller nedåt. f) Var extra försiktig när du ändrar körriktningen i sluttningen. g) Klipp aldrig mycket branta sluttningar. h) Var extra försiktig när du vänder gräsklipparen eller drar den mot dig. i) Stanna knivarna när gräsklipparen måste lutas för att transporteras över andra ytor än gräs, när gräsklipparen flyttas från och till ytan som ska klippas. Använd aldrig gräsklipparen med skadade skyddsanordningar eller skyddsgaller eller utan monterade skyddsanordningar, t.ex. skyddsplåtar och/eller uppsamlingspåsar. k) Starta eller använd startknappen med försiktighet enligt tillverkarens anvisningar. Se till att ha tillräckligt med avstånd för fötterna till kniven/knivarna. När motorn startas får inte gräsklipparen lutas om inte gräsklipparen måste lyftas upp vid den här proceduren. I detta fall lutar du den bara så mycket som är absolut nödvändigt och lyfter endast upp den sida som är vänd bort från användaren.

m) Starta inte motorn när du står framför utkastarkanalen. m) Ha aldrig händer eller fötter vid eller under roterande delar. Håll dig alltid borta från utkastaröppningen. o) Lyft eller bär aldrig en gräsklippare med motor som går. p) Stäng av motorn och dra ut startnyckeln. Se till att alla delar som rör sig har stannat helt:

• alltid när du lämnar gräsklipparen;
• innan du lossar blockeringar eller åtgärdar igensättningar i utkastarkanalen;
• innan du kontrollerar gräsklipparen, rengör eller utför arbeten på den;
• när gräsklipparen har kört över ett främmande objekt. Leta efter skador på gräsklipparen och utför de nödvändiga reparationerna innan du startar igen och arbetar med gräsklipparen.

Om gräsklipparen börjar vibrera ovanligt starkt måste man kontrollera omedelbart.

• leta efter skador; genomför de nödvändiga reparationerna av skadade delar;
• se till att alla muttrar, bultar och skruvar är fast åtdragna.

Underhåll och lagring

a) Se till att alla muttrar, bultar och skruvar är fast åtdragna och att apparaten har en säker arbetsstatus. b) Kontrollera med jämna mellanrum om uppsamlingsanordningen är sliten och om den är funktionsduglig. c) Byt ut slitna eller skadade delar av säkerhetsskäl. d) Observera att på maskiner som har flera knivar, kan en kniv som rör sig leda till att de andra knivarna roterar. e) När maskinen ställs in, se till att inga fingrar kan komma i kläm mellan knivar som rör sig och fasta delar på maskinen. f) Låt motorn svalna innan du ställer undan maskinen. g) När knivarna underhålls, tänk på att även om spänningskällan är frånkopplad kan knivarna röra sig. h) Använd uteslutande originalreservdelar och -tillbehör.

Extra säkerhetsanvisningar

Säker hantering av batteri

säkerhetsanvisningar och anvisningar.

Om man bortser från följande säkerhetsanvisningar och anvisningar kan detta leda till elektrisk stöt, brand och/eller allvarliga skador.

Spara den här bruksanvisningen ordentligt. Använd endast batteriladdaren om du helt kan bedöma alla funktioner och kan genomföra dem utan begränsningar eller har fått relevanta instruktioner.

→ Håll barn under uppsikt vid användning, rengöring och underhåll.

Därmed säkerställs att barn inte leker med batteriladdaren.

→ Ladda endast litiumjonbatterier i POWER FOR ALL-systemet av typen PBA 18V fr.o.m. en kapacitet på 1,5 Ah (fr.o.m. 5 battericeller). Batterispänningen måste passa till batteriladdarens batteriladdningspänning. Ladda inte engångsbatterier. I annat fall finns brand- och explosionsfara. Håll batteriladdaren borta från regn och väta. Tränger vatten in i elektrisk utrustning ökar risken för en elektrisk stöt. Håll batteriladdaren ren. Genom smuts finns risk för elektrisk stöt. → Kontrollera batteriladdare, kabel och kontakt innan varje användning. Använd inte batteriladdaren om du ser att det finns skador. Öppna inte batteriladdaren själv och låt endast kvalificerad fackpersonal reparera den och endast med originalreservdelar. Skadade batteriladdare, kablar och kontakter ökar risken för elektrisk stöt. → Använd inte batteriladdaren på lättantändligt underlag (t. ex. papper, textilie...) eller i anständig omgivning. Genom den uppvärmning av batteriladdaren som förekommer vid uppladdning finns brandrisk. → Om anslutningskabeln måste bytas ut, måste det göras av GARDENA eller en auktoriserad kundtjänst för GARDENA elverktyg för att undvika säkerhetsrisker. → Använd inte produkten när den laddas upp. → Dessa säkerhetsanvisningar gäller endast för litiumjonbatterier för POWER FOR ALL-systemet PBA 18V. → Använd endast batteriet i produkter från tillverkaren av POWER FOR ALL-systemet. Endast så skyddas batteriet mot farlig överbelastning. → Ladda endast batterierna med batteriladdare som rekommenderas av tillverkaren. En batteriladdare som är lämplig för en viss typ av batterier innebär brandrisk om den används med andra batterier. → Batteriet levereras uppladdat till en del. För att garantera full effekt för batteriet, ladda upp det helt i batteriladdaren innan den första användningen. → Förvara batterierna utom räckhåll för barn. → Öppna inte batteriet. Det finns risk för kortslutning. → Vid skada och felaktig användning av batteriet kan ångor komma ut. Batteriet kan börja brinna eller explodera. Släpp in frisk luft och uppsök läkare om du har besvär. Ångorna kan irritera luftvägarna. → Vid felaktig användning eller om batteriet är skadat kan antändlig vätska komma ut ur batteriet. Undvik kontakt med denna. Spola av med vatten om du kommer i kontakt med vätskan av misstag. Om vätskan kommer in i ögonen, se dessutom till att få hjälp av läkare. Batterivätska som kommer ut kan leda till hudirritationer eller brännskador. → Är batteriet defekt kan vätska komma ut och hamna på föremål i närheten. Kontrollera de drabbade delarna. Rengör dem eller byt ut dem om det behövs. → Kortslut inte batteriet. Håll batteriet som inte används borta från gem, mynt, nycklar, spikar, skruvar och andra små metallföremål som kan göra att kontakterna kortsluts. En kortslutning mellan batterikontakterna kan leda till brännskador eller brand. → Batteriet kan skadas av spetsiga föremål som t.ex. spik eller skruvmejsel eller genom yttre kraftpåverkan. Det kan leda till en intern kortslutning och batteriet börja brinna, ryka, explodera eller överhettas. → Underhåll aldrig skadade batterier. Allt underhåll av batterier bör endast göras av tillverkaren eller auktoriserad kundtjänst. Skydda batteriet mot värme, t.ex. också mot ihållande solstrålning, eld, smuts, vatten och fuktighet. Det finns risk för explosion och kortslutning. → Använd och förvara endast batteriet i en omgivningstemperatur mellan -20 °C och +50 °C. Låt t.ex. inte batteriet ligga i bilen på sommaren. Vid temperaturer < 0 °C kan samma prestanda förekomma beroende på enhet. → Ladda endast batteriet vid omgivningstemperaturer mellan 0 °C och +45 °C. Laddning utanför det här temperaturintervallet kan skada batteriet eller öka brandrisken.

Elsäkerhet

FARA! Hjärstillestånd!

Den här produkten skapar ett elektromagnetiskt fält under driften. Det här fältet kan under vissa omständigheter påverka funktionssättet för aktiva eller passiva medicinska implantat. För att utesluta faran från situationer som kan leda till allvarliga eller dödliga skador, bör personer med ett medicinskt implantat konsultera läkare och tillverkaren av implantatet innan den här produkten används.

Använd endast Accu-produkten mellan 0°C till 40°C

Använd inte produkten vid fuktiga förhållanden.

Skydda batterikontakterna mot fuktighet.

Personlig säkerhet

FARA! Kvävningsfara!

Mindre delar kan lätt sväljas. Plastpåsar innebär kvävningsfara för små barn. Håll små barn borta under monteringen.

Plocka inte isär produkten mer än den status den hade vid leveransen.

Använd handskar, halksäkra skor och ögonskydd.

Undvik att överbelasta gräsklipparen.

Arbeta inte med produkten om du är sjuk eller trött eller är påverkad av alkohol, droger eller mediciner.

Risk att halka:

- i vått gräs - i branta sluttningar - vid transport

Skydda produkten mot väta från regn och annan fuktighet.

FARA! Explosionsfara!

Arbeta inte med produkten i explosionsfarlig miljö där det finns brännbara vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända dammet eller ångorna.

2. MONTERING

FARA! Kroppsskada! Fara för skärskador

Ta ut batteriet, ta bort säkerhetsnyckeln och sätt på handskar innan produkten monteras.

Montera handtaget [bild A1/A2]:

1. Skjut in skaftet ① i skaffästet ②. Påkopplingsspärren ⑦ på handtaget ⑤ måste då peka framåt. Se till att skaftet ① är helt isatt och att klackarna på skaftet sitter i urspårningarna i skaffästet ②. Dra åt klämhylsan ①.

3. HANDHAVANDE

FARA! Kroppsskada! Fara för skärskador

Vänta tills kniven har stannat, ta bort säkerhetsnyckeln och ta på handskar innan du ställer in eller transporterar produkten.

Ladda batteriet [bild 01/O2/O3]:

Beakta nätspänningen! Strömkällans spänning måste överensstämma med uppgifterna på batteriladdarens typskylt.

För GARDENA batteridriven gräsklippare art. 14620-55 ingår inte batteri och batteriladdare i leveransen.

Genom den intelligenta laddningsprocessen identifieras automatiskt batteriets laddningsstatus och laddas med den för tillfället optimala laddningsströmmen beroende på batteritemperaturen och -spänningen. Därigenom skonas batteriet och förblir alltid helt uppladdat när det förvaras i batteriladdaren.

1. Öppna locket (4).
2. Tryck på upplåsningsknappen A och ta ut batteriet B från batterihållaren D.
3. Anslut batteriladdaren @ till ett nätuttag.
4. Skjut batteriladdaren ⑥ på batteriet ⑧

När batteriladdningsindikeringen @ på batteriladdaren blinkar grönt laddas batteriet upp.

När batteriladdningsindikeringen ⑥ på batteriladdaren lyser grönt konstant, är batteriet helt uppladdat

(Laddningstid, se 7. TEKNISKA DATA).

1. Kontrollera med jämna mellanrum laddningsstatusen vid uppladdningen.
2. När batteriet ® är helt uppladdat, kan du koppla bort batteriet ® från batteriladdaren ©.

Laddning signaleras genom att batteriladdningsindikeringen 13 blinkar.

Observera: Det går endast att ladda när batteriets temperatur ligger inom det tillåtna laddningstemperaturintervallet, se 7. TEKNISKA DATA.

Konstant sken för batteriladdningsindikeringen

Konstant sken för batteriladdningsindikeringen signalerar att batteriet är helt uppladdat eller att batteriets temperatur är utanför det tillåtna laddningstemperaturintervallet och därför inte kan laddas upp. Så snart det tillåtna temperaturintervallet har uppnåtts laddas batteriet upp.

Utan isatt batteri signalerar konstant sken för batteriladdningsindikeringen 已 att kontakten är isatt i uttaget och att batteriladdaren är klar att användas.

Indikator för batteriladdningsnivå [bild O4/O8]: När produkten har startats visas indikatorn för batteriladdningsnivå under 5 sekunder.

Batteriladdningsnivå – indikator för batteriladdningsnivå

När LED blinkar grönt måste batteriet laddas upp.

Om fel-LED:en lyser eller blinkar, se 6. ÅTGÄRDA FEL.

Arbetspositioner:

Produkten är utrustad med en säkerhetsanordning som förhindrar en oavsiktlig start i läget vid arbetsavbrott och transportläge.

Arbetsläge ca. 22° - 70° [bild O5]:

För att gräsklipparen ska kunna startas måste skaftet befinna sig i arbetsläge (ca. 22° - 70°).

Av säkerhetsskäl stoppar gräsklipparen direkt när skaftet flyttas från arbetsläget.

Parkeringsläge ca. 70° - 105° [bild O5/O6]:

När skaftet är ställt längst upp är skaftet i parkeringsläge P. I det här läget går det inte att starta gräsklipparen.

Transportläge ca. 0° - 22° [bild O5/O7]:

För transport kan gräsklipparen bäras i skaftet eller handtaget. När gräsklipparen blir buren är skaftet i transportläge. I det här läget går det inte att starta gräsklipparen.

Ställa in klipphöjd [bild O8]:

Klipphöjden kan ställas in från 30-50 mm i 3 steg.

1. Tryck höjdinställningen (i) i riktning mot hjulet och sätt höjdinställningen (i) i det önskade läget.
2. Låt höjdinställningen haka in i det önskade läget.

Starta gräsklipparen [bild 01/09]:

! Kroppsskada!

Det finns skaderisk om produkten inte stannar när man släpper startspaken.

Kringgå inte säkerhetsanordningarna eller strömbrytare. Fäst exempelvis inte startspaken på handtaget.

Starta:

Produkten är utrustad med en säkerhetsanordning med dubbelbryt (säkerhetsnyckel med påkopplingsspärr), vilken förhindrar en oavsiktlig start av kuten.

1. Öppna locket ④.
2. Sätt batteriet ⑧ i batterihållaren så att det hörs att det hakar in.
3. Sätt in säkerhetsnyckeln ⑥ i handtaget och vrid den till läge.
4. Tryck på påkopplingsspärren ⑦ med en hand och dra i startspaken ⑧ med den andra handen. Gräsklipparen startar och indikatorn för batteriladdningsnivån ⑨ visas under 5 sekunder.
5. Släpp påkopplingsspärren ⑦.

Stoppa:

1. Släpp startspaken ⑥. Gräsklipparen stannar.
2. Vrid säkerhetsnyckeln 6 till läge och ta ut den.

Ställ in klipphöjd

För att få en välskött gräsmatta och optimera klipprestandan rekommenderar vi att gräset klipps med jämna mellanrum, om det är möjligt en gång per vecka. Gräsmattan blir tätare om den klipps med jämna mellanrum.

Efter längre uppehåll i klippningen (semestergräsmatta) klipp först med den högsta klipphöjden i en riktning och därefter i motsatt riktning på den önskade klipphöjden.

Klipp helst gräset endast när det är torrt. Om gräset är fuktigt får du ett ojämnt klippmönster.

Klipprestanda och batteriladdning:

Gräsytan per batteriladdning beror på olika effekter såsom fuktighet, grästäthet och klipphöjd. För att utnyttja ytan optimalt, sätt inte på och stäng av gräsklipparen för ofta eftersom det minskar batteritiden. Klipprestandan per batteriladdning kan utnyttjas optimalt genom större klipphöjd och att man klipper oftare.

Mulching:

Kniven med speciell form ger optimala klipp- och mulchingresultat. Grässtrån klipps inte bara av utan sönderdelas samtidigt i små partiklar. Dessa ramlar ner på marken mellan grässtråna och gör att gräsmattan torkar ut mindre. Gräsklipp måste varken samlas in eller avfallshanteras och är ett naturligt gödningsmedel.

Det bästa mulchingresultatet uppnås när 1/3 av gräshöjden klipps (t. ex. från 60 mm till 40 mm).

Den maximala ytan på 50m² uppnås endast vid optimala förhållanden.

4. UNDERHÅLL

Kroppsskada!

för skärskador om Produkten startar oavsiktligt.

Vänta tills kniven har stannat, ta bort säkerhetsnyckeln och ta på handskar innan du underhåller produkten.

Rengöra gräsklipparen:

Kroppsskada!

för personskador och risk att Produkten skadas.

Rengör inte Produkten med vatten eller vattenstråle (i synnerhet inte vattenstråle med högtryck). Rengör den inte med kemikalier, inklusive bensin eller lösningsmedel. Vissa kan förstöra viktiga plastdelar.

Rengöra undersidan av gräsklipparen [bild M1]:

Undersidan rengörs enklast direkt efter klippningen.

1. Lägg gräsklipparen försiktigt på sidan.
2. Rengör undersidan och kniven ③ med en borste och den bifogade skrapan (använd inga vassa föremål).

Rengöra ovansidan av gräsklipparen:

Rengör ovansidan med en fuktig trasa.

Rengöra batteriet och batteriladdaren:

Se till att ytorna och kontakterna på batteriet och batteriladdaren alltid är rena och torra innan batteriladdaren ansluts.

Använd inte rinnande vatten.

→ Batteriladdare: Rengör kontakterna och plastdelarna med en mjuk, torr trasa. → Batteri: Rengör ventilationsöppningarna och batteriets anslutningar emellanåt med en mjuk, ren och torr pensel.

5. LAGRING

Ur drift [bild S1]:

Produkten måste förvaras utom räckhåll för barn.

1. Vrid säkerhetsnyckeln till läge och ta bort den.
2. Ta bort batteriet.
3. Ladda batteriet.
4. Rengör gräsklipparen, batteriet och laddaren (se 4. UNDERHÅLL).
5. För platssparande förvaring kan gräsklipparen hängas upp i skaftet i GARDENA redskapshållare art. 3501/3503. (Gräsklipparen får inte hängas upp i handtaget.)
6. Förvara gräsklipparen, batteriet och batteriladdaren på ett torrt, stängt och frostsäkert ställe.

Avfallshantering:

Produkten får inte kastas som vanligt hushållsavfall. Den måste avfallshanteras enligt de gällande lokala miljöföreskrifterna.

VIKTIGT!

→ Avfallshantera din produkt hos kommunens återvinningscentral.

→ Avfallshantera batterierna hos kommunens återvinningscentral.

1. Ladda ur litium-jon-cellerna helt (kontakta GARDENA Service).
2. Säkra kontakterna på litium-jon-cellerna mot kortslutning.
3. Avfallshantera litium-jon-cellerna fackmässigt.

6. ÅTGÄRDA FEL

FARA! Kroppsskada!

Risk för skärskador om produkten startar oavsiktligt.

Vänta tills kniven har stannat, ta bort säkerhetsnyckeln och ta på handskar innan du åtgärdar fel på produkten.

Byta kniv:

FARA! Kroppsskada!

Risk för skärskador om kniven roterar när den är skadad, böjd, med obalans eller med stötta skärkanter.

Använd inte gräsklipparen med skadad eller böjd kniv, kniv med obalans eller stötta skärkanter. Efterslipa inte kniven.

GARDENA-reservdelar finns hos din GARDENA-återförsäljare eller hos GARDENA service.

Använd endast en original GARDENA-kniv:

GARDENA reservkniv art. 4105. Låt GARDENA service eller en auktoriserad GARDENA-återförsäljare byta ut kniven.

Problem Möjlig orsak Åtgärd

Motorn ar blockerad och skapar oljud	Motorn ar blockerad. →	Ta bort hindret. Starta ingen.
	Klipphofden ar für lög. →	Ställ in en högre klipphofd.
Högt lod, gräsklippen skramlar	Lösak skruvar på motorn, fastsättningen erller på gräs-klippaparenhölje.	→ Lät en auktoriserad GARDENA-Äterforsäljare erller GARDENA service afterdra skruvarna.
Gräsklippen:går öljamntEller vibrerar starkt	Kniven ar skadad / slitten erller-ar knivhällaren lös.	→ Lät en auktoriserad GARDENA-Äterforsäljare erller GARDENA service afterdra erller byta ut kniven.
	Kniven ar mycket smutsig. →	Rengör gräsklippenen (se 4. UNDERHÄLL). Om det inte atgårdar pro-blemet, kontakta GARDENA service.
Gräsmattan klipsps inte jämnt	Kniven ar slö erller skadad.	→ Lät GARDENA service byta ut kniven.
	Klipphofden ar für lög. →	Ställ in en högre klipphofd.
Gräsklippenar startar inteEller stoppar.LED ➀ bilnkar grönth[bild 04]	Batteriet ar tomt.	→ Ladda batteriet.
Gräsklippen startar inteEller stoppar.Fel-LED ➁ lyser röttth[bild 04]	Batteriemperaturen ar utanfordet tillätna intervallet.	→ Vänta tills batteriemperaturen ligger mellan0 °C - + 45 °C ingen.
	Mellan batterikontakternapå gräsklippen finns vattendroppar erller fuktighet.	→ Ta bort vattendropparma /fukten med en torr trasa.
	Motorn ar blockerad. →	Ta bort hindret. Starta ingen.

Problem Möjlig orsak Åtgärd

Gräsklpparen startar inte erller stoppar.Fel-LED®blinkar rott[bild 04]	Produkten ar defekt.	→ Kontakla GARDENA service.
Gräsklpparen startar inte erller stoppar.Fel-LED®lyserinte[bild 04]	Batteriet ar inte helt insatt i batterihällaren.	→ Sätt in batteriet helt i batteri-hällaren södet hörss att det hakar in.
	Säkerhetsnyckeln inte vriden till lage®.	→ Vrid säkerhetsnyckeln till lage®.
	Skaftet ar inte i arbetslaget®[bild 05].	→ Se till att skafet ar i arbets-laget®där du sätter på(ca. 22° - 70').
	Klämhylsan ar inte ädragen ellher har lossat [bild A1/A2].	→ Dra at klämhylsan(se Montera handtaged).
	Batteriel ar defekt.	→ Byt ut batteriet.
	Produkten ar defekt.	→ Kontakta GARDENA service.
Laddning ar inte möglit.Batterladdnings-indikeringen®lyser konstant [bild 03]	Batteriet ar inte (rätt) pāsatt.	→ Sätt på batteriet korrekt på batteriladdaren.
	Batterikontakterna ar smutsiga.	→ Rengör batterikontakterna (I. ex. genom att sättä i eller ut batteriet flera gänger, byt ev. ut batteriet).
	Batteriemperaturen arutanfor det tillåtna laddnings-temperaturintervallet.	→ Väntla illis batteritempe-raturen ligger mellan 0 °C – + 45 °C ingen.
	Batteriet ar defekt.	→ Byt ut batteriet.
Batterladdnings-indikeringen®lyserInte [bild 03]	Batteriladdarens kontakt ar inte (rätt) isatt.	→ Sätt in kontakten (helt) i uttaget.
	Uttag, natkabel erller batteri-laddare ar defekt.	→ Kontrolera natspänningen.Lät ev. en auktoriserad GARDENA-ÄterförsäljareEller GARDENA servicekontrolerabatteriladdaren.

OBSERVERA: Kontakta ditt GARDENA servicecenter vid andra störningar. Reparationer får endast utföras av GARDENA servicecenter och av fackhandel som är auktoriserad av GARDENA.

7. TEKNISKA DATA

Accu-gräsklippare	Enhet	Värde (art. 14620)
Knivens varvtil	r/min	6000
Kllppbredd	cm 22
Kllphöjdinställning(3 lagen)	mm	30 - 50
Vikt (utan batteri)	kg	4,2
Ljudtrycknivå \( L_{\text{p}}^{\text{1)}} \)Osakerhet \( k_{\text{ja}} \)	dB (A)	742,5
Ljudeffektsnivå \( L_{\text{wa}}^{\text{2)}} \):mätt/ garanteratOsakerhet \( k_{\text{wa}} \)	dB (A)	84 / 861,5
Hand-arm-vibration \( a_{\text{wh}}^{\text{1)}} \)Osakerhet \( k_{\text{wh}} \)	\( m/s^2 \)	< 2,51,5

Mätförfarande enligt: EN 60335-2-77 RL 2000/14/EC

OBSERVERA: Det angivna vibrationsemissionsvärdet har mätts enligt ett normerat provningsförfarande och kan användas för att jämföra med andra elverktyg. Detta värde kan även användas för preliminär bedömning av exponeringen. Emissionsvärdet kan variera vid den faktiska användningen av elverktyget.

SystembatteriPBA 18V 2,5Ah W-B	Enhet	Värde (art. 14903)
Batterispänning	V (DC)	18
Batterikapacitet	Ah	2,5
Antal celer (II-Jon)		5
Passande POWER FOR ALL-system batteriladdare: AL 18..CV.
BatteriladdareAL 1810 CV P4A	Enhet	Värde (art. 14900)
Nätspänning	V (AC)	220 - 240
Batteriladdare AL 1810 CV P4A	Enhet Värde (art. 14900)
Nätfrektvens Hz 50 - 60
Märkeffekt W 26
Batteriladdningsspänning V (DC) 18
Max. batteriladdningsström mA 1000
Batteriladdningssted 80%/97 - 100 % (ca.)
PBA 18V 2,0Ah W-B	min.	96 / 124
PBA 18V 2,5Ah W-B	min.	120 / 154
PBA 18V 4,0Ah W-C	min.	192 / 244
Tilläöt laddningstempe-raturinterval	°C 0 - 45
Vikt uppfyller EPTA-Procedure 01:2014	kg 0,17
Kapslingsklass		☐ / ☐

Passande POWER FOR ALL systembatterier: PBA 18V.

8. TILLBEHÖR

GARDENA Reservkniv Som ersättnung für sloja knivar. art. 4105
GARDENA Redskapshällare	Für platssparande förvarng av gräskilpparen.	art. 3501/3503
GARDENA SystembatteriPBA 18V/45 P4A PBA 18V/72 P4A	Batteri für extra körtid aller für byte.	art. 14903art. 14905
GARDENA Batterisnabb-laddare AL 1830 CV P4A	Für snabb laddning av POWER FOR ALL systembatterier PBA 18V..W...	art. 14901

9. SERVICE/GARANTI

Service:

Vänligen kontakta adressen på baksidan.

Garantibevis:

I händelse av garantianspråk tas ingen avgift ut för de tjänster som tillhandahålls.

GARDENA Manufacturing GmbH ger 2 års garanti på alla original GARDENA nyaprodukter fr.o.m. första köp hos återförsäljare om produkterna uteslutande har använts privat. Denna tillverkargaranti gäller inte för produkter som har köpts på andrahandsmarknaden. Denna garanti gäller alla väsentliga brister på produkten, vilka bevisligen beror på material- eller tillverkningsfel. Garantin inkluderar leverans av en funktionell utbytesprodukt eller reparation av den felaktiga produkten som skickats till oss utan kostnad. Vi förbehåller oss rätt att välja mellan de här alternativen. Följande bestämmelser reglerar tjänsten:

• Produkten användes för avsett ändamål enligt anvisningarna i bruksanvisningen.
• Varken köparen eller tredje part har försökt att öppna eller reparera produkten. För driften har endast original GARDENA reserv- och slitdelar använts. Uppvisande av inköpskvittot.

Normalt slitage av delar och komponenter (till exempel på knivar, knivfästdelar, turbiner, luskallor, kil- och kuggremmar, löphjul, luftfilter, tandstift), optiska förändringar samt slit- och förbrukningsdelar omfattas inte av garantin.

Denna tillverkargaranti begränsas till utbyte och reparation enligt de ovan angivna villkoren. Tillverkargarantin kan inte ligga till grund för andra krav gentemot oss som tillverkare, exempelvis gällande skadestånd. Denna tillverkargaranti berör självklart inte de gällande lagstadgade och avtalsmässiga garantikraven gentemot handlaren/försäljaren.

För tillverkargarantin gäller Förbundsrepubliken Tysklands lag.

Vid skadefall, vänligen skicka den defekta produkten tillsammans med en kopia av inköpskvittot och en felbeskrivning med tillräckligt porto till serviceadressen för GARDENA.

Slitdelar:

Kniven och hjulen är slitdelar och omfattas därför inte av garantin.

DA Accu-plæneklipper HandyMower

1. SIKKERHED 28 2. MONTERING 30 3. BETJENING 30
2. VEDLIGEHOLDELSE 31
3. OPBEVARING 31
4. FEJLAFHJÆLPNING 31
5. TEKNISKE DATA 32 8. TILBEHØR 32
6. SERVICE/GARANTI 32

Läs bruksanvisningen.

- vått gräs - i branta sluttningar under transport

Var försiktig när du går baklänges.

Visning av batteriladdningsstatus ① på produkten [fig. O4/O8]:

När produkten startas visas batteriladdningsstatusen i 5 sekunder.

Batteriladdningsstatus Visning av batteriladdningsstatus

Rengöring av klipparen:

FARA! Personskador! Risk för personskada

Avfallshantering av batteriet:

561 82 Huskvarna Sverige

Schweiz
