Marcă	Gardena
Model	HandyMower 2218V P4A
Referință	14620
Tip produs	Mașină de tuns iarba pe baterie
Lățime de tăiere	22 cm
Reglaj înălțime tăiere	3 poziții de la 30 la 50 mm
Viteza de rotație a lamei	6000 rot/min
Greutate (fără baterie)	4,2 kg
Alimentare	Baterie Li-ion 18 V POWER FOR ALL PBA (nu este inclusă)
Capacitate baterie recomandată	2,5 Ah sau mai mult
Încărcător compatibil	AL 1810 CV P4A (ref. 14900) și alte încărcătoare POWER FOR ALL
Timp de încărcare (baterie 2,5 Ah)	Aproximativ 120 min (80 % în 96 min)
Nivel presiune acustică	74 dB(A)
Nivel putere acustică	84 / 86 dB(A) (măsurat/garantat)
Vibrație mână-braț	< 2,5 m/s²
Funcție principală	Mulching (mărunțirea ierbii)
Suprafață maximă recomandată	50 m²
Siguranță	Cheie de siguranță, oprire automată, protecție pe pantă max 20°
Întreținere	Curățare cu perie și racletă (fără apă)
Lamă de schimb	Gardena ref. 4105
Piese de uzură	Lamă și roți (neacoperite de garanție)
Garanție	2 ani
Temperatură de utilizare	0 °C până la 40 °C
Accesoriu recomandat	Suport de perete Gardena ref. 3501/3503

Întrebări frecvente - HandyMower 2218V P4A GARDENA

Cum se pornește mașina de tuns iarba HandyMower 2218V?

Pentru a porni, introduceți complet bateria, puneți cheia de siguranță în poziția pornit, apăsați tasta de blocare (⑦) și trageți maneta de pornire (⑧). Eliberați tasta de blocare. Mașina de tuns pornește și afișajul de încărcare se aprinde 5 secunde.

Ce să fac dacă mașina de tuns nu pornește?

Verificați dacă bateria este bine introdusă și încărcată. Asigurați-vă că cheia de siguranță este în poziția pornit și că mânerul este în poziția de lucru (22°-70°). Dacă LED-ul clipește roșu, așteptați până se răcește bateria sau curățați contactele. Dacă LED-ul nu se aprinde, verificați bateria sau încărcătorul.

Ce baterie să folosesc cu mașina de tuns?

Utilizați o baterie Li-ion din sistemul POWER FOR ALL PBA 18V, cu o capacitate de cel puțin 1,5 Ah (5 celule). Bateria nu este inclusă cu mașina de tuns (model 14620-55). Exemple: PBA 18V/2,5Ah W-B (ref. 14903) sau PBA 18V/4,0Ah W-C.

Cum se reglează înălțimea de tăiere?

Înălțimea de tăiere se reglează în 3 poziții de la 30 la 50 mm. Apăsați reglajul de înălțime (①) în direcția roții și plasați-l în poziția dorită. Lăsați-l să se fixeze.

Cum se curăță mașina de tuns?

Scoateți bateria și cheia de siguranță. Curățați partea de jos cu peria și racleta furnizate (⑩) după tundere. Nu folosiți apă sau jet de înaltă presiune. Curățați partea de sus cu o cârpă umedă.

Ce să fac dacă lama este deteriorată?

Nu utilizați mașina de tuns cu o lamă deteriorată sau deformată. Înlocuiți-o cu o lamă originală Gardena (ref. 4105). Apelați la serviciul Gardena sau la un dealer autorizat pentru înlocuire.

Cum se depozitează mașina de tuns?

Scoateți bateria și cheia de siguranță. Încărcați bateria. Curățați mașina de tuns. Depozitați-o într-un loc uscat, închis și ferit de îngheț. Poate fi suspendată de mâner pe un suport de perete Gardena (ref. 3501/3503).

Care este durata de încărcare a bateriei?

Cu încărcătorul AL 1810 CV P4A, o baterie PBA 18V 2,5Ah se încarcă la 80% în aproximativ 96 de minute și complet în 154 de minute. Pentru o baterie de 4,0Ah, timpul este de aproximativ 192/244 de minute.

Pot tunde pe vreme ploioasă?

Nu se recomandă tunderea ierbii ude, deoarece duce la o tăiere neregulată și reduce autonomia. De asemenea, produsul nu trebuie utilizat în ploaie sau în condiții umede pentru a evita riscurile electrice.

Cum se elimină bateria la sfârșitul vieții?

Nu aruncați bateria împreună cu deșeurile menajere. Descărcați-o complet (contactați serviciul Gardena), protejați contactele împotriva scurtcircuitelor, apoi depuneți-o într-un punct de colectare local pentru reciclare.

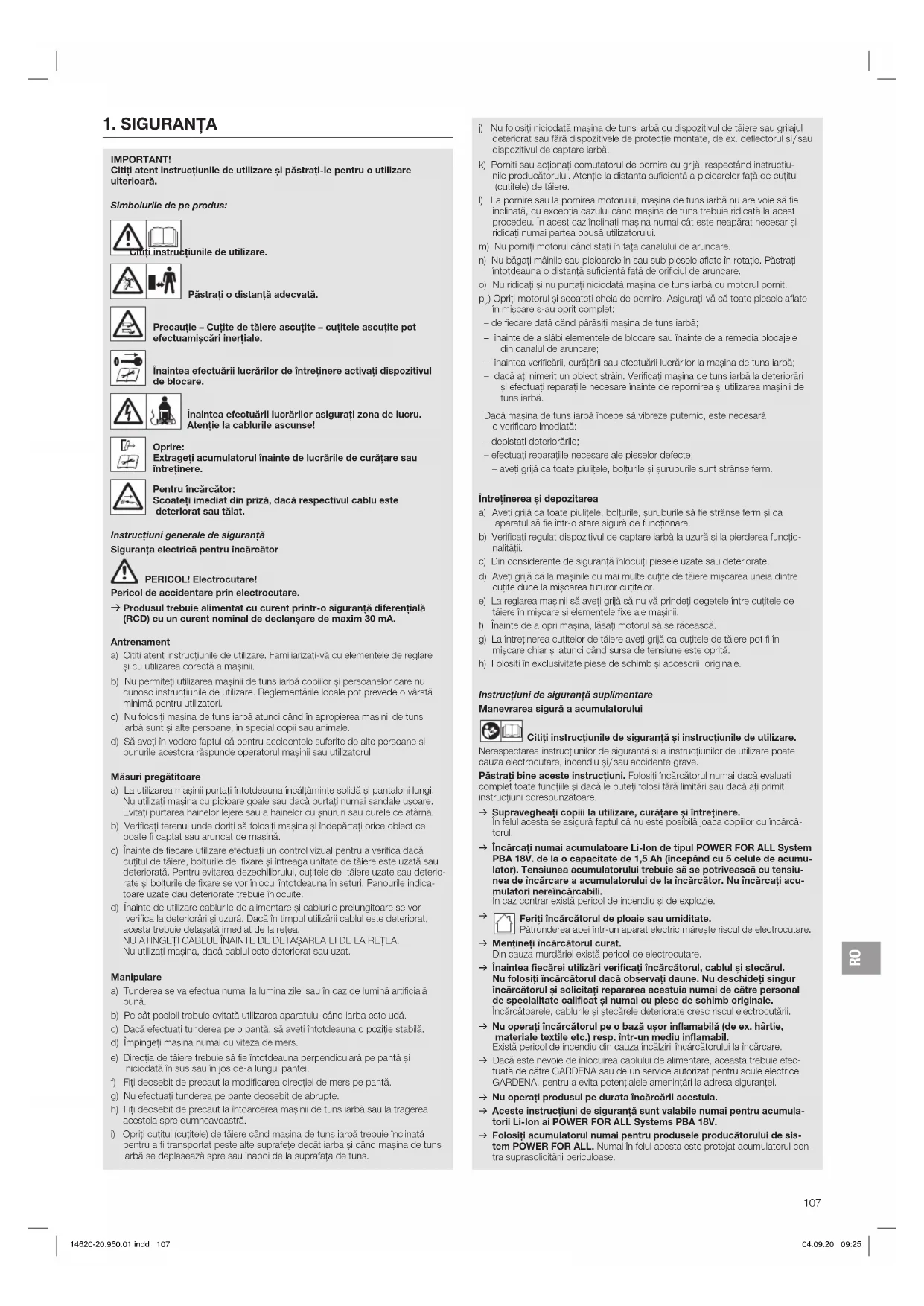

MANUAL DE UTILIZARE HandyMower 2218V P4A GARDENA

Mașină de tuns iarba cu baterie

Traducerea instrucțiunilor originale.

Utilizarea produsului de către copii peste 8 ani, precum și de către persoane cu abilități

Persoanele cu capacități fizice sau mentale reduse, sau persoanele fără experiență și cunoștințe necesare, pot utiliza produsul numai dacă sunt supravegheate sau instruite cu privire la utilizarea în siguranță a acestuia și dacă înțeleg pericolele rezultate din utilizare. Copiii nu au voie să se joace cu produsul. Curățarea și întreținerea care trebuie efectuate de utilizator nu sunt permise copiilor fără supraveghere. Utilizarea produsului este recomandată începând de la vârsta de 16 ani.

Mașina de tuns iarba GARDENA este destinată tunderii ierbii în gospodării private și în grădini private și grădini comunitare.

Masa de tuns iarba GARDENA este destinată tunderii ierbii în gospodării private și în grădini private și grădini comunitare.

Produsul nu este destinat utilizarii continue.

→ Nu folosiți produsul pentru tăierea arbuștilor, gardurilor vii, tufișurilor și tufelor, pentru tăierea plantelor cățărătoare sau a ierbii de pe acoperișuri sau balcoane, pentru mărunțirea crengilor și ramurilor și nici pentru nivelarea neregularităților terenului. Nu folosiți produsul pe pante cu un unghi mai mare de 20°.

→ Nu folosiți produsul pentru tăierea arbuștilor, gardurilor vii, tufișurilor și tufelor, pentru tăierea plantelor cățărătoare sau a ierbii de pe acoperișuri sau balcoane, pentru mărunțirea crengilor și ramurilor și nici pentru nivelarea neregularităților terenului. Nu folosiți produsul pe pante cu un unghi mai mare de 20°.

IMPORTANT!

Citiți atent instrucțiunile de utilizare și păstrați-le pentru utilizare ulterioară.

Citiți atent instrucțiunile de utilizare și păstrați-le pentru utilizare ulterioară.

Instrucțiune de utilizare.

Păstrați o distanță adecvată.

Păstrați o distanță adecvată.

Precauție - Cuțite de tăiere ascuțite - cuțitele ascuțite pot efectua mișcări inerțiale.

Înaintea efectuării lucrărilor de întreținere, activați dispozitivul de blocare.

Înaintea efectuării lucrărilor, asigurați zona de lucru. Atenție la cablurile ascunse!

Oprire:

Extrageți acumulatorul înainte de lucrările de curățare sau întreținere.

Pentru încărcător:

Scoateți imediat din priză, dacă respectivul cablu este deteriorat sau tăiat.

Instrucțiuni generale de siguranță

Siguranța electrică pentru încărcător

PERICOL! Electrocutare!

Pericol de accidentare prin electrocutare.

→ Produsul trebuie alimentat cu curent printr-o siguranță diferențială (RCD) cu un curent nominal de declanșare de maxim 30mA

Antrenament

a) Citiți atent instrucțiunile de utilizare. Familiarizați-vă cu elementele de reglare și cu utilizarea corectă a mașinii. b) Nu permiteți utilizarea mașinii de tuns iarba copiilor sau persoanelor care nu cunosc instrucțiunile de utilizare. Reglementările locale pot prevedea o vârstă minimă pentru utilizatori. c) Nu folosiți mașina de tuns iarba atunci când în apropierea mașinii de tuns iarba sunt și alte persoane, în special copii sau animale. S: Aveți în vedere faptul că pentru accidentele suferite de alte persoane sau bunurile acestora răspunde operatorul mașinii sau utilizatorul.

Măsuri pregătitoare

a) La utilizarea mașinii purtați întotdeauna încălțăminte solidă și pantaloni lungi. Nu utilizați mașina cu picioarele goale sau dacă purtați numai sandale ușoare. Evitați purtarea hainelor lejere sau a hainelor cu șnururi sau curele ce atârnă. b) Verificați terenul unde doriți să folosiți mașina și îndepărtați orice obiect ce poate fi prins sau aruncat de mașină. c) Înainte de fiecare utilizare efectuați un control vizual pentru a verifica dacă cuțitul de tăiere, bolțurile de fixare și întreaga unitate de tăiere sunt uzate sau deteriorate. Pentru evitarea dezechilibrului, cuțitele de tăiere uzate sau ciobite și bolțurile de fixare se vor înlocui întotdeauna în seturi. Panourile indicatoare uzate sau deteriorate trebuie înlocuite. d) Înainte de utilizare, cablurile de alimentare și cablurile prelungitoare se vor verifica pentru deteriorări și uzură. Dacă în timpul utilizării cablul este deteriorat, acesta trebuie deconectat imediat de la rețea. NU ATINGEȚI CABLUL ÎNAINTE DE DECONECTAREA LUI DE LA REȚEA. Nu utilizați mașina dacă cablul este deteriorat sau uzat.

Manipulare

a) Tunderea se va efectua numai la lumina zilei sau în caz de lumină artificială bună. b) Pe cât posibil trebuie evitată utilizarea aparatului când iarba este udă. c) Dacă efectuați tunderea pe o pantă, să aveți întotdeauna o poziție stabilă. d) Împingeți mașina numai cu viteza de mers. e) Direcția de tăiere trebuie să fie întotdeauna perpendiculară pe pantă, niciodată în sus sau în jos de-a lungul pantei. f) Fiți deosebit de precauți la modificarea direcției de mers pe pantă. g) Nu efectuați tunderea pe pante deosebit de abrupte. h) Fiți deosebit de precauți la întoarcerea mașinii de tuns iarba sau la tragerea acesteia spre dumneavoastră. i) Opriți cuțitul (cuțitele) de tăiere când mașina de tuns iarba trebuie înclinată pentru a fi transportată peste alte suprafețe decât iarba și când mașina de tuns iarba se deplasează spre sau înapoi de la suprafața de tuns.

j) Nu folosiți niciodată mașina de tuns iarba cu dispozitivul de tăiere sau grila de protecție deteriorate sau fără dispozitivele de protecție montate, de ex. deflectorul și/sau dispozitivul de captare a ierbii. k) Porniți sau acționați comutatorul de pornire cu grijă, respectând instrucțiunile producătorului. Atenție la distanța suficientă a picioarelor față de cuțitul (cuțitele) de tăiere. La pornirea motorului, mașina de tuns iarba nu are voie să fie înclinată, cu excepția cazului când mașina de tuns trebuie ridicată la acest procedeu. În acest caz înclinați mașina numai cât este neapărat necesar și ridicați numai partea opusă operatorului. m) Nu porniți motorul când stați în fața canalului de aruncare. n) Nu băgați mâinile sau picioarele în sau sub piesele aflate în rotație. Păstrați întotdeauna o distanță suficientă față de orificiul de aruncare. o) Nu ridicați și nu purtați niciodată mașina de tuns iarba cu motorul pornit. p) Opriți motorul și scoateți cheia de pornire. Asigurați-vă că toate piesele aflate în mișcare s-au oprit complet.

• de fiecare dată când părăsiți mașina de tuns iarba;
• înainte de a slăbi elemente de blocare sau înainte de a remedia blocaje din canalul de aruncare;
• înaintea verificării, curățării sau efectuării lucrărilor la mașina de tuns iarba;
• dacă ați nimerit un obiect străin. Verificați mașina de tuns iarba la deteriorări și efectuați reparațiile necesare înainte de repornirea și utilizarea mașinii de tuns iarba.

Dacă mașina de tuns iarba începe să vibreze puternic, este necesar

- efectuați reparațiile necesare ale pieselor defecte; - aveți grijă ca toate piulițele, bolțurile și șuruburile să fie strânse ferm.

Întreținerea și depozitarea

a) Aveți grijă ca toate piulițele, bolțurile, șuruburile să fie strânse ferm și ca aparatul să fie într-o stare sigură de funcționare. b) Verificați regulat dispozitivul de captare iarba la uzură și la pierderea funcționalității. c) Din considerente de siguranță, înlocuiți piesele uzate sau deteriorate. d) Aveți grijă la mașinile cu mai multe cuțite de tăiere: mișcarea unui cuțit duce la mișcarea tuturor cuțitelor. e) La reglarea mașinii, aveți grijă să nu vă prindeți degetele între cuțitele de tăiere în mișcare și elementele fixe ale mașinii. f) Înainte de a opri mașina, lăsați motorul să se răcească. g) La întreținerea cuțitelor de tăiere, aveți grijă că cuțitele de tăiere pot fi în mișcare chiar și atunci când sursa de tensiune este oprită. h) Folosiți în exclusivitate piese de schimb și accesorii originale.

Instrucțiuni de siguranță suplimentare

Manipularea sigură a acumulatorului

Citiți instrucțiunile de siguranță și instrucțiunile de utilizare.

Nerespectarea instrucțiunilor de siguranță și a instrucțiunilor de utilizare poate cauza electrocutare, incendiu și/sau accidente grave.

Păstrați bine aceste instrucțiuni. Folosiți încărcătorul numai dacă ați evaluat complet toate funcțiile și dacă le puteți folosi fără limitări sau dacă ați primit instrucțiuni corespunzătoare.

Supravegheați copiii la utilizare, curățare și întreținere. În acest fel se asigură faptul că nu este posibilă joaca copiilor cu încărcătorul. → Încărcați numai acumulatoare Li-ion de tipul POWER FOR ALL System PBA 18V, de la o capacitate de 1,5Ah (începând cu 5 celule de acumulator). Tensiunea acumulatorului trebuie să se potrivească cu tensiunea de încărcare a acumulatorului de la încărcător. Nu încărcați acumulatori nereîncărcabili. În caz contrar există pericol de incendiu și de explozie.

Feriți încărcătorul de ploaie sau umiditate.

Patrunderea apei intr-un aparat electric mareste riscul de electrocutare.

→ Mențineți încărcătorul curat.

Din cauza murdăriei există pericole de electrocutare. → Înaintea fiecărei utilizări verificați încărcătorul, cablul și ștecherul. Nu folosiți încărcătorul dacă observați daune. Nu deschideți singur încărcătorul și solicitați repararea acestuia numai de către personal de specialitate calificat și numai cu piese de schimb originale. Încărcătoarele, cablurile și ștecherele deteriorate cresc riscul de electrocutare. → Nu operați încărcătorul pe o bază ușor inflamabilă (de ex. hârtie, materiale textile etc.) resp. într-un mediu inflamabil. Există pericol de incendiu din cauza încălzirii încărcătorului la încărcare. Dacă este nevoie de înlocuirea cablului de alimentare, aceasta trebuie efectuată de către GARDENA sau de un service autorizat pentru unelte electrice GARDENA, pentru a evita potențiale amenințări la adresa siguranței. → Nu operați produsul pe durata încărcării acestuia. → Aceste instrucțiuni de siguranță sunt valabile numai pentru acumulatorii Li-Ion ai POWER FOR ALL Systems PBA 18V. → Folosiți acumulatorul numai pentru produsele producătorului de sistem POWER FOR ALL. Numai în felul acesta este protejat acumulatorul contra suprasolicitării periculoase.

→ Încărcați acumulatorii folosiți numai cu încărcătoare recomandate de producător. Încărcătorul, potrivit pentru un anumit tip de acumulator, constituie pericol de incendiu dacă se folosește cu alte tipuri de acumulatori. → Acumulatorul este încărcat parțial la livrare. Pentru asigurarea capacității complete a acumulatorului, încărcați complet acumulatorul în încărcător înaintea primei utilizări. → Păstrați acumulatorii într-un loc neaccesibil copiilor. → Nu deschideți acumulatorul. Există pericol de scurtcircuitare. → La deteriorare sau utilizare neconformă a acumulatorului pot rezulta vapori. Acumulatorul poate să ardă sau poate exploda. Alimentați cu aer proaspăt și consultați un medic în caz de afecțiuni. Vaporii pot irita căile respiratorii. → În cazul unei utilizări necorespunzătoare sau dacă acumulatorul este deteriorat, se poate scurge lichid inflamabil din acumulator. Evitați contactul cu acest lichid. În cazul unui contact accidental, spălați suprafața atinsă cu apă. Dacă lichidul ajunge în ochi, solicitați în plus ajutor medical. Lichidele scăpate din acumulator pot cauza iritarea pielii sau arsuri. → Dacă acumulatorul este defect, se poate scurge lichid și se pot uda obiectele învecinate. Verificați piesele afectate. Curățați-le sau înlocuiți-le, dacă este cazul. → Nu scurtcircuitați acumulatorul. Feriți acumulatorul neutilizat de agrafe, monede, chei, cuie, șuruburi sau alte piese metalice mici, care pot cauza scurtcircuitarea contactelor. Scurtcircuitarea contactelor acumulatorului poate cauza arsuri sau incendiu. → Este posibilă deteriorarea acumulatorului din cauza obiectelor ascuțite, ca de ex. cuie sau șurubelnițe, sau prin forțe externe. Se poate produce un scurtcircuit intern, iar acumulatorul poate să ardă, să scoată fum, să explodeze sau să se supraîncălzească. → Nu efectuați niciodată lucrări de întreținere asupra acumulatorilor deteriorați. Toate lucrările de întreținere ale acumulatorilor trebuie să se realizeze numai de către producător sau prin unități de service autorizate. Protejați acumulatorul contra căldurii, de ex. și contra radiației solare de durată, a focului, a murdăriei, a apei și a umezelii. Există pericol de explozie și scurtcircuitare. → Operați și depozitați acumulatorul numai la o temperatură ambiantă cuprinsă între -20°C și +50°C. Nu lăsați acumulatorul în mașină, de ex. pe durata verii. La temperaturi < 0°C pot să apară limitări ale capacității specifice aparatului. → Încărcați acumulatorul numai la temperaturi ambiante cuprinse între 0°C și +45°C. Încărcarea în afara intervalului de temperatură poate deteriora acumulatorul sau crește pericolul de incendiu.

Siguranța electrică

PERICOL! Stop cardiac!

În timpul funcționării, acest produs generează un câmp electromagnetic. În anumite condiții, acest câmp poate afecta funcționarea implanturilor medicale active sau pasive. Pentru a exclude situațiile care pot însemna accidentare gravă sau mortală, persoanele cu implanturi medicale trebuie să-și consulte medicul sau producătorul implantului înainte de utilizarea acestui produs.

Folosiți produsul cu baterie numai între 0°C și 40°C.

Nu utilizați produsul în condiții de umezeală.

Protejați contactele acumulatorului de umiditate.

Siguranța personală

PERICOL! Pericol de asfixiere!

Piesele mai mici pot fi înghițite. Punga de polietilenă înseamnă pericol de asfixiere pentru copii mici. În timpul montajului, țineți la distanță copiii mici.

Nu dezasamblați produsul mai mult decât este dezasamblat la livrare.

Purtați mănuși de grădină, încălțăminte antiderapantă și protecție pentru ochi. Evitați suprasolicitarea mașinii de tuns iarba.

Nu lucrați cu produsul dacă sunteți obosit sau bolnav, sau sunteți sub influența drogurilor, alcoolului sau medicamentelor.

Pericol de alunecare:

• pe iarbă udă, pe pante abrupte
• în timpul transportului

Procedați cu atenție atunci când mergeți cu spatele.

Protejați produsul de ploaie și orice fel de umiditate.

PERICOL! Pericol de explozie!

Nu lucrați cu produsul într-un mediu explozibil, în care se află lichide, gaze sau prafuri inflamabile. Sculele electrice produc scântei care pot aprinde prafurile sau aburii.

2. MONTAJUL

PERICOL! Leziuni corporale!

Pericol de leziuni tăiate la pornirea accidentală a produsului.

→ Scoateți acumulatorul, îndepărtați cheia de siguranță și puneți-vă mănuși înainte de a monta produsul.

Montarea mânerului [Fig. A1/A2]:

1. Împingeți bara ① în suportul barei ②. În acest timp, dispozitivul de blocare a pornirii ③ de la mâner ⑤ trebuie să fie orientat către față. Asigurați-vă că bara ① este introdusă complet și că proeminențele de pe bară se află în decupajele suportului barei ②.
2. Strângeți bucșa elastică ③.

3. OPERAREA

PERICOL! Leziuni corporale!

Pericol de leziuni tăiate la pornirea accidentală a produsului.

→ Înainte de a regla sau de a transporta produsul, așteptați până când cuțitul se oprește complet, îndepărtați cheia de siguranță și puneți-vă mănuși de grădină.

Încărcarea bateriei [Fig. O1/O2/O3]:

→ Acordați atenție tensiunii de rețea! Tensiunea sursei electrice trebuie să corespundă indicațiilor de pe plăcuța de identificare a încărcătorului.

La mașina de tuns iarba GARDENA cu acumulator art. 14620-55, acumulatorul și încărcătorul nu sunt incluse în volumul de livrare.

Datorită procesului inteligent de încărcare, se detectează automat starea de încărcare a acumulatorului și, în funcție de temperatură și tensiunea acumulatorului, este încărcat cu curentul optim. În felul acesta se menajează acumulatorul și rămâne întotdeauna complet încărcat dacă este păstrat în încărcător.

1. Deschideți capacul ④.
2. Apăsați butonul de deblocare și scoateți acumulatorul (B) din locașul bateriei 0.
3. Conectați încărcătorul de baterii © într-o priză.
4. Împingeți încărcătorul de acumulator 6 pe acumulatorul 8.

Dacă indicatorul gradului de încărcare al acumulatorului ⑥ de pe încărcător luminează verde intermitent, acumulatorul este în curs de încărcare.

Dacă indicatorul gradului de încărcare al acumulatorului de pe încărcător este aprins permanent verde, acumulatorul este complet încărcat (timpul de încărcare, vezi 7. DATE TEHNICE).

1. În timpul încărcării, verificați regulat gradul de încărcare.
2. Dacă acumulatorul 8 este încărcat complet, puteți separa acumulatorul 8 de încărcătorul 6.

Semnificația elementelor de afișaj:

Afișaj pe încărcător [Fig. O3]:

Lumină intermitentă la indicatorul gradului de încărcare al acumulatorului (

Procesul de încărcare este semnalizat prin aprinderea intermitentă a indicatorului pentru gradul de încărcare al acumulatorului. Indicație: Procesul de încărcare este posibil numai dacă temperatura acumulatorului se află în intervalul permis al temperaturii de încărcare, vezi 7. DATE TEHNICE.

Lumină permanentă la indicatorul gradului de încărcare al acumulatorului ②

Lumină permanentă la indicatorul gradului de încărcare al acumulatorului semnalează faptul că acumulatorul este încărcat complet sau temperatura acumulatorului este în afara intervalului permis al temperaturii de încărcare și, de aceea, nu poate fi încărcat. Acumulatorul este încărcat de îndată ce atinge intervalul permis al temperaturii.

Fără acumulatorul introdus, lumina continuă a indicatorului gradului de încărcare al acumulatorului semnalează faptul că ștecărul de rețea este introdus în priză, iar încărcătorul este pregătit de funcționare.

Indicarea nivelului de încărcare a acumulatorului la produs [Fig. 04/O8]:

După pornirea produsului, este indicat pentru 5 secunde nivelul de încărcare a acumulatorului.

Nivelul de încărcare Indicarea nivelului de al acumulatorului încărcare a acumulatorului

67 - 100 % incárcata	①, ② si ③ sunt aprinse verde
34 - 66 % incárcata	① si ② sunt aprinse verde
11 - 33 % incárcata	① este aprins verde
0 - 10 % incárcata	① este aprins intermitent verde

Dacă LED-ul ① luminează verde intermitent, acumulatorul trebuie încărcat.

Dacă LED-ul de eroare este aprins sau aprins intermitent, vezi 6. REMEDIEREA DEFECTIUNILOR.

Opțiuni de lucru:

Produsul este echipat cu un dispozitiv de siguranță, care împiedică o eventuală pornire în poziția de întrerupere a lucrului și poziția de transport.

Poziție de lucru ca. 22° - 70° [Fig. O5]:

Pentru ca mașina de tuns gazonul să poată fi pornită, bara ① trebuie să se afle în poziție de lucru (ca. 22° - 70° ).

Din motive de securitate mașina de tuns gazonul se oprește imediat, dacă bara este mișcată din poziția de lucru.

Poziție de parcare ca. 70° - 105° [Fig. O5/O6]:

Dacă bara ① este situată în poziția cea mai de sus, atunci bara ① se află în poziția de parcare ② . În această poziție mașina de tuns gazonul nu poate fi pornită.

Poziție de transport 1 ca. 0° - 22° [Fig. O5/O7]:

În vederea transportului, mașina de tuns gazonul poate fi apucată de bara 1 sau de mâner 5.

Când mașina de tuns gazonul este transportată, bara ① se află în poziție de transport ①. În această poziție mașina de tuns gazonul nu poate fi pornită.

Reglarea înălțimii de tăiere [Fig. 08]:

Înălțimea de tăiere poate fi reglată de la 30 la 50 mm în 3 poziții.

1. Apăsați elementul de reglare pe înălțime în direcția roții și educeți elementul de reglare pe înălțime în poziția dorită.
2. Lăsați elementul de reglare pe înălțime să ancaleze în poziția dorită.

Pornirea mașinii de tuns iarba [Fig. 01/O9]:

PERICOL! Leziuni corporale!

Risc de accidentare, dacă produsul nu se oprește la eliberarea pârghiei de pornire.

→ Nu suntati dispozitivele de protecție sau întrerupătoarele. De exemplu nu fixați pârghia de pornire de mâner.

Pornire:

Produsul este echipat cu un dispozitiv de siguranță cu două întrerupătoare (cheie de siguranță cu dispozitiv de blocare a pornirii) care are rolul de a preveni pornirea accidentală a produsului.

1. Deschideți capacul ④.
2. Introduceți bateria 已 în locașul bateriei 已 de pe mâner, până când aceasta se ancalează azimuthil.
3. Introduceți cheia de siguranță 6 în mâner și rotiți-o în poziția
4. Apăsați dispozitivul de blocare a pornirii ⑦ cu o mână și trageți pârghia de pornire ⑧ cu cealaltă mână. Mașina de tuns iarba pornește, iar indicatorul nivelului de încărcare a acumulatorului este aprins timp de 5 secunde.
5. Eliberați dispozitivul de blocare a pornirii ⑦

Oprire:

1. Eliberați pârghia de pornire 8. Mașina de tuns iarba se oprește.
2. Rotiți cheia de siguranță în poziția oprit și scoateți-o.

Reglarea înălțimii de tăiere:

Pentru a avea un gazon îngrijit și a optimiza randamentul de tăiere, vă recomandăm să tundeți gazonul periodic, dacă se poate o dată pe săptămână. Gazonul devine mai dens dacă este cosit la intervale regulate.

După o pauză mai lungă de tundere (tundere în timp de concediu), efectuați o tundere cu înălțimea maximă într-o direcție, apoi efectuați o tundere în direcție perpendiculară la înălțimea dorită.

Pe cât posibil, efectuați tunderea numai în stare uscată. Dacă iarba este udă, rezultatul tunderii va fi neuniform.

Performanța de tăiere și încărcarea acumulatorului:

Suprafața tunsă cu o încărcare a acumulatorului depinde de mai mulți factori, cum ar fi umiditatea, grosimea ierbii și înălțimea de tăiere. Pentru utilizarea optimă a suprafeței tăiate, nu porniți și opriți prea des aparatul de tuns, deoarece acest lucru reduce timpul de funcționare a acumulatorului. Performanța de tăiere raportată la timpul de funcționare a acumulatorului poate fi folosită optim prin alegerea unei înălțimi de tăiere mai mari combinată cu o tundere mai frecventă.

Mulcirea:

Cuțitul cu formă specială garantează rezultate optime de tăiere și mulcire. Firele de iarbă nu sunt numai pur și simplu retezate, ci sunt în același timp mărunțite în particule mici, care cad pe sol între firele de iarbă, împiedicând astfel uscarea gazonului. Iarba tăiată nu trebuie nici strânsă, nici eliminată ca deșeu, fiind un îngrășământ natural.

Cel mai bun rezultat de mulcire se obține când se taie 1/3 din înălțimea ierbii (de ex. de la 60 mm la 40 mm).

Suprafața maximă de 50 m² se atinge numai în condiții optime.

4. ÎNTREȚINEREA

PERICOL! Leziuni corporale!

Pericol de leziuni tăiate la pornirea accidentală a produsului.

→ Înainte de întreținere, așteptați până când cuțitul se oprește complet, îndepărtați cheia de siguranță și puneți-vă mănuși de grădină.

Curățarea mașinii de tuns iarba:

PERICOL! Leziuni corporale! Pericol de accidentare și pericol de deteriorare a produsului. → Nu curățați produsul cu apă sau cu jet de apă (în special nu cu jetul de înaltă presiune). → Nu curățați cu chimicale, inclusiv benzină sau solvenți. Unele dintre acestea pot deteriora piese importante din material plastic.

Curățarea părții inferioare a mașinii de tuns iarba [Fig. M1]:

Partea inferioară se curăță cel mai simplu imediat după tundere.

1. Așezați cu grijă mașina de tuns iarba pe partea laterală.
2. Curățați partea de jos și cuțitul (9) cu o perie și racleta care însoțește produsul (10) (nu utilizați obiecte ascuțite).

Curățarea părții de sus a mașinii de tuns gazonul:

→ Curățați partea superioară cu o cârpă umedă.

Curățarea bateriei și încărcătorului de baterii:

Înainte de conectarea încărcătorului de baterii, asigurați-vă că suprafața și contactele bateriei și încărcătorului de baterii sunt întotdeauna curate.

Nu folosiți apă curgătoare.

→ Încărcătorul de acumulator: Curățați contactele și piesele din plastic cu o cârpă moale și uscată. → Acumulator: Curățați ocazional fanta de aerisire și contactele acumulatorului cu o pensulă moale, curată și uscată.

5. DEPOZITAREA

Scoaterea din funcțiune [Fig. S1]:

Produsul trebuie depozitat într-un loc inaccesibil copiilor.

1. Rotili cheia de siguranță în poziția și scoateți-o.
2. Scoateți bateria.
3. Încărcați bateria.
4. Curățați mașina de tuns iarba, acumulatorul și încărcătorul (vezi 4. ÎNTREȚINEREA).
5. Pentru o depozitare cu economie de spațiu, mașina de tuns gazonul poate fi suspendată de bară în suportul de aparate GARDENA art. 3501/3503. (Este interzisă suspendarea mașinii de tuns gazonul de mâner.)
6. Păstrați mașina de tuns iarba, bateria și încărcătorul de baterie într-un loc uscat, închis și ferit de îngheț.

Dispunere ca deșeu:

(conform directivei 2012/19/UE)

Este interzisă dispunerea produsului ca gunoi menajer obișnuit. Acesta trebuie dispus ca deșeu conform prescripțiilor locale de protecție a mediului.

IMPORTANT!

Dispuneți de deșeu produsul prin sau de către punctele de colectare și reciclare locale.

Dispunerea ca deșeu a acumulatorului:

Acumulatorul GARDENA conține celule de Li-ion, care după expirarea duratei de viață trebuie dispuse separat de gunoiul menajer.

Li-ion

IMPORTANT!

→ Dispuneți de deșeu acumulatorul prin sau de către punctele de colectare și reciclare locale.

1. Descărcați complet celulele Li-ion (adresați-vă centrelor de service GARDENA).
2. Asigurați contactele celulelor Li-ion împotriva scurtcircuitării.
3. Dispuneți regulamentar celulele Li-ion.

6. REMEDIEREA DEFECȚIUNILOR

AVERTISMENT! Leziuni corporale!

Risc de leziuni tăiate la pornirea accidentală a produsului.

→ Înainte de remedierea defectelor produsului, așteptați până când cuțitul se oprește complet, îndepărtați cheia de siguranță și puneți-vă mănuși de grădină.

Înlocuirea cuțitului:

AVERTISMENT! Leziuni corporale!

Rea cutitelor constituie pericol de tăiere, dacă acestea sunt deteriorate, îndoite, neechilibrate sau dacă muchia tăietoare prezintă lovituri.

→ Nu utilizați cositoarea cu cuțit deteriorat sau îndoit, cuțit neechilibrat sau muchii de tăiere uzate. → Nu ascuțiți cuțitul.

Piesele de schimb GARDENA sunt disponibile la dealerul dumneavoastră GARDENA sau direct la un service GARDENA.

Folosiți numai cuțite originale GARDENA:

Cuțit de rezervă GARDENA art. 4105

→ Solicitați înlocuirea cuțitului de la un service GARDENA sau de la un dealer autorizat GARDENA.

Problemă Cauză posibilă Remediere

Motorul este blocat și este zgomotos	Motorul este blocat. \( \rightarrow \)	Îndepațatiș obstacolul. Repornții.
	Înăitjmea de tăiere este prea mică.	\( \rightarrow \) Reglăti oÎnăitjime de tăiere mai mare.
Zgomote puternice, masina de tuns larba vibreață	Süruburile motorului, elemen- tulul de fixare sau ale carcasei masinii de tuns iară sunt slăbite.	\( \rightarrow \) Solicatiș strângerea süruburi- lor de la un service GARDENA sau de la un dealer autorizat GARDENA.
Mașina de tuns iarba functioneazeș neuniform tau vibreață puternic	Cuetilut este deteriorat / uzat sau suportul cutțtilui este slăbit.	\( \rightarrow \) Solicatiș strângerea sau inlo- cuirea cutțtilui de la un ser- vice GARDENA sau de la un dealer autorizat GARDENA.
	Cuetilut este puternic murdar. \( \rightarrow \)	Curățați mașina de tuns iară (vezi 4. INTRETINEREA). Dacă prin acesta problema nu se poate remedia, adrescuți-vă service-ului GARDENA.
Gazonul nu este tuns uniform	Cuetilut este tocit sau deteriororat. \( \rightarrow \)	Solicatiș Înlocuirea cutțtilul de la service-ul GARDENA.
	Înăitjmea de tăiere este prea mică.	\( \rightarrow \) Reglăti oÎnăitjime de tăiere mai mare.
Mașina de tuns gazonul nu pornește tau se oprește in timpul functionărî. LED-ul ① se aprinde Intermitent verde [ Fig. 04 ]	Acumulatorul este descârcat.	\( \rightarrow \) Incârcatu Accumulatorul.

Problemă Cauză posibilă Remediere

Maşina de tuns gazonul nu pornește sau se oprețe in timpul funțoanii. LED-ul de erоare se aprinde rosu [Fig. 04]	Temperatura accumulatorului este in afara domeniului admisibil.	→ Așteplatți până când tempera ratura accumulatorului este în 0 °C - + 45 °C.
	Intre contactele accumulatorului de tuns gazonul se află stropl de apă sauumiditate.	→ Indepartți stropil de apă / umiditatea cu ajutorul unei lavete uscate.
	Motorul este blocat. →	Indepartți obstacolul. Repornți.
Mașina de tuns gazonul nu pornește sau se oprețe in timpul funțoanii. LED-ul de erоare se aprinde intermolten rosu [Fig. 04]	Produsul este defect.	→ Adresți-vă service-ului GARDENA.
Mașina de tuns gazonul nu pornește sau se oprețe in timpul funțoanii. LED-ul de erоare nu se aprinde[Fig. 04]	Accumulatorul nu este introduș completă in locașul accumulatorul.	→ Introduței accumulatorul completă in locașul pentru accumulator, până când aceța se anclansează auzilb.
	Cheia de siguranta nu este rotță in poziță	→ Rotți cheia de sigurantață in poziță
	Bara nu se află in poziță de lucru® [Fig. 05].	→ Asigurți-vă că la pornire bara se află in poziță de lucru® (cca. 22° - 70°).
	Manșonul de prindere nu estetrasau s-a desfăcut [Fig. A1/A2].	→ Strângți bușa elastica (vezi Montarea manerului).
	Accumulatorul este defect.	→ Inlocuiți accumulatorul.
	Produsul este defect.	→ Adresți-vă service-ului GARDENA.
Procesul de inccarcare nu este posibil. Indicatorul gradulul de inccarcare al accumulatorulul este aprins continuu [Fig. 03]	Accumulatorul nu este așezat (correct).	→ Așzeți corect accumulatorulul în incârcător.
	Contactele accumulatoruluri sunt murdare.	→ Curăți contactele accumulatoruluri (de ex. prin introducerea și scoaterea repetată a accumulatoruluri). Eventual inlocuiți accumulatorul.
	Temperatura accumulatoruluri este in afara intervaluluri de temperaturăadmls.	→ Aștepti piână când temperatura accumulatoruluri este în 0 °C - + 45 °C.
	Accumulatorul este defect.	→ Inlocuiți accumulatorul.
Indicatorul gradulul de inccarcare al accumulatorul-rului nu se aprinde [Fig. 03]	Stecărul de rețea al incârcăturoul nu este connectat (correct).	→ Introduței stecărul de rețea (complet) în priză.
	Priza, cablul de alimentare tau inccarțărul este defect.	→ Verificți tensiunea de rețea. Daca este cazul, solicitati verificarea incârcătelorul de către un dealer autorizat sau de către service-ul GARDENA.

NOTĂ: În caz de alte defecțiuni, adresați-vă centrului de service GARDENA. Reparațiile vor fi efectuate în exclusivitate de centrele de service GARDENA și de dealerii autorizați GARDENA.

7. DATE TEHNICE

Maşină de tuns iarăcu baterie	Unitate	Valoare (art. 14620)
Turața cutitelor	Rot./min	6000
Latime de tălere	cm	22
Reglárea inălțimil de tălere(3 positijii)	mm	30 - 50
Greutate (fãră baterie)	kg	4,2
Preslune acustică \( L_{pA}^{11} \)Incertitudine \( k_{ba} \)	dB (A)	742,5
Nivel de putere acustică \( L_{wA}^{22} \).măsurat/ garantatIncertitudine \( k_{wa} \)	dB (A)	84 / 861,5
Vibratiș transmise slstemulul cănă-brata \( a_{hw}{}^{1)} \)Incertitudine \( k_{vw} \)	\( m/s^2 \)	< 2,51,5

Procedura de măsurare conform: EN 60335-2-77 RL 2000/14/EC

NOTĂ: Emisia de vibrații a fost măsurată corespunzător unei proceduri de verificare standardizate și poate fi folosită pentru compararea sculelor electrice. Această valoare poate fi folosită și pentru evaluare prealabilă a expunerii. Emisia de vibrații poate varia în timpul utilizării reale a sculei electrice.

Acumulatorul sistemul Unitate Valoare (art. 14903) PBA 18V 2,5Ah W-B

Tensiune acumulator V (DC) 18

Capacitate acumulator Ah 2,5

Numărul de celule (Li-ion) 5

Încărcătoare de acumulatori POWEROFALL System adecvate: AL18.CV.

Încărcătorul de acumulator Unitate Valoare (art. 14900) AL 1810 CV P4A

Tensiunea de rețea V (AC) 220-240

Frecvența de rețea Hz 50-60

Putere nominală W 26

Tensiunea de încărcare a acumulatorului V (DC) 18

Curentul de încărcare max. al acumulatorului mA 1000

Timpul de încărcare al

acumulatorului 80% 97-100 % (aprox.)

Cuțite de rezervă GARDENA Rezervă pentru înlocuirea cuțitelor tocite. art. 4105

Suportul de aparate	Pentru deposizarea cu economie de spatiu	art. 3501/
GARDENA	a masnii di tuns gazonul.	3503
Accumulatorul systemul	Baterie pentru un timp supplementar de functiònare
GARDENA	sau pentru schimb.
PBA 18V/45 P4A		art. 14903
PBA 18V/72 P4A		art. 14905
Incârçător rapid accumulator	Pentru incârcaea rapidă a accumulatorului	art. 14901
GARDENA AL 1830 CV P4A	POWER FOR ALL System PBA 18V..W..

9. SERVICE/GARANȚIE

Service:

Vă rugăm să contactați adresa de pe verso.

În cazul unei solicitări de acordare a garanției, nu vă sunt imputate costurile serviciilor furnizate.

GARDENA Manufacturing GmbH oferă pentru toate produsele originale GARDENA noi o garanție de 2 ani de la data primei cumpărări de la comerciant, dacă produsul a fost folosit exclusiv în scopuri private. Această garanție de producător nu este valabilă pentru produsele achiziționate pe o piață secundară. Această garanție se referă la toate deficiențele importante ale produsului, care provin în mod dovedit din defecte de material sau de fabricație. Această garanție este onorată prin punerea la dispoziție a unui produs de înlocuire complet funcțional sau prin repararea gratuită a produsului defect pe care ni l-ați trimis; ne rezervăm dreptul de a alege una dintre aceste opțiuni. Acest serviciu este supus următoarelor prevederi:

• Produsul a fost utilizat în scopul pentru care a fost fabricat, conform recomandărilor din instrucțiunile de operare.
• Nu s-a încercat nici de către cumpărător, nici de către terțe persoane, deschiderea sau repararea produsului. Pentru funcționare s-au folosit în exclusivitate piese de schimb și piese de uzură originale GARDENA.
• Prezentarea dovezii cumpărării.

Uzura normală a pieselor și componentelor (de exemplu a cuțitelor, pieselor de fixare a cuțitelor, turbinelor, surselor de iluminat, curelelor trapezoidale sau dințate, roților, filtrelor de aer, bujiilor), schimbările ce vizează aspectul optic, cât și piesele de uzură și de consum sunt excluse din garanție.

Garanția de producător se limitează la livrarea unui produs de înlocuire și la reparații, conform condițiilor de mai sus. Garanția de producător nu constituie bază legală pentru formularea altor revendicări față de noi ca producător, cum ar fi de exemplu cele de despăgubire. Bineînțeles, această garanție de producător nu afectează în niciun fel revendicările de garanție legale și contractuale formulate față de comerciant/vânzător.

Garanția de producător intră sub incidența legii Republicii Federale a Germaniei.

În cazuri de garanție, vă rugăm să ne trimiteți produsul defect împreună cu o copie a dovezii de cumpărare și o descriere a defectului, cu acoperirea costurilor de transport, la adresa service-ului GARDENA.

Piese de uzură:

Cuțitul și roțile sunt consumabile și, în consecință, sunt excluse de la garanție.

TR Akülü çim biçme makinesi HandyMower

1. GÜVENLİK 111 2. MONTAJ 113 3. KULLANIM 113 4. BAKIM 114 5. DEPOLAMA 114 6. HATA GİDERME 114 7. TEKNİK ÖZELLİKLER 115 8. AKSESUAR 115 9. SERVİS/GARANTİ 115
