Marca	Gardena
Modelo	HandyMower 2218V P4A
Referência	14620
Tipo de produto	Cortador de grama a bateria
Largura de corte	22 cm
Ajuste de altura de corte	3 posições de 30 a 50 mm
Velocidade de rotação da lâmina	6000 rpm
Peso (sem bateria)	4,2 kg
Alimentação	Bateria Li-ion 18 V POWER FOR ALL PBA (não fornecida)
Capacidade de bateria recomendada	2,5 Ah ou mais
Carregador compatível	AL 1810 CV P4A (ref. 14900) e outros carregadores POWER FOR ALL
Tempo de carga (bateria 2,5 Ah)	Aproximadamente 120 min (80% em 96 min)
Nível de pressão acústica	74 dB(A)
Nível de potência acústica	84/86 dB(A) (medido/garantido)
Vibração mão-braço	< 2,5 m/s²
Função principal	Mulching (trituração da grama)
Superfície máxima recomendada	50 m²
Segurança	Chave de segurança, parada automática, proteção em inclinação máx 20°
Manutenção	Limpeza com escova e raspador (sem água)
Lâmina de reposição	Gardena ref. 4105
Peças de desgaste	Lâmina e rodas (não cobertas pela garantia)
Garantia	2 anos
Temperatura de uso	0 °C a 40 °C
Acessório recomendado	Suporte de parede Gardena ref. 3501/3503

Perguntas frequentes - HandyMower 2218V P4A GARDENA

Como iniciar o cortador de grama HandyMower 2218V?

Para iniciar, insira a bateria completamente, coloque a chave de segurança na posição ligada, pressione o botão de bloqueio (⑦) e puxe a alavanca de partida (⑧). Solte o botão de bloqueio. O cortador de grama inicia e o visor de carga acende por 5 segundos.

O que fazer se o cortador de grama não ligar?

Verifique se a bateria está bem encaixada e carregada. Certifique-se de que a chave de segurança está na posição ligada e que o suporte está na posição de trabalho (22°-70°). Se o LED piscar em vermelho, aguarde a bateria esfriar ou limpe os contatos. Se o LED não acender, verifique a bateria ou o carregador.

Qual bateria usar com o cortador de grama?

Use uma bateria Li-ion do sistema POWER FOR ALL PBA 18V, com capacidade de pelo menos 1,5 Ah (5 células). A bateria não é fornecida com o cortador de grama (modelo 14620-55). Exemplos: PBA 18V/2,5Ah W-B (ref. 14903) ou PBA 18V/4,0Ah W-C.

Como ajustar a altura de corte?

A altura de corte é ajustada em 3 posições de 30 a 50 mm. Pressione o ajuste de altura (①) em direção à roda e coloque-o na posição desejada. Deixe-o engatar.

Como limpar o cortador de grama?

Remova a bateria e a chave de segurança. Limpe a parte inferior com a escova e o raspador fornecidos (⑩) após o corte. Não use água nem jato de alta pressão. Limpe a parte superior com um pano úmido.

O que fazer se a lâmina estiver danificada?

Não use o cortador de grama com uma lâmina danificada ou deformada. Substitua-a por uma lâmina original Gardena (ref. 4105). Recorra ao serviço Gardena ou a um revendedor autorizado para a substituição.

Como guardar o cortador de grama?

Remova a bateria e a chave de segurança. Carregue a bateria. Limpe o cortador de grama. Guarde-o em um local seco, fechado e protegido do gelo. Pode ser suspenso pelo suporte em um suporte de parede Gardena (ref. 3501/3503).

Qual é o tempo de carga da bateria?

Com o carregador AL 1810 CV P4A, uma bateria PBA 18V 2,5Ah carrega 80% em aproximadamente 96 minutos e completamente em 154 minutos. Para uma bateria 4,0Ah, o tempo é de aproximadamente 192/244 minutos.

Posso cortar a grama em tempo chuvoso?

Não é recomendado cortar grama molhada, pois isso resulta em um corte irregular e reduz a autonomia. Além disso, o produto não deve ser usado sob chuva ou em condições úmidas para evitar riscos elétricos.

Como descartar a bateria no fim da vida útil?

Não jogue a bateria no lixo doméstico. Descarregue-a completamente (entre em contato com o serviço Gardena), proteja os contatos contra curto-circuitos e deposite-a em um ponto de coleta local para reciclagem.

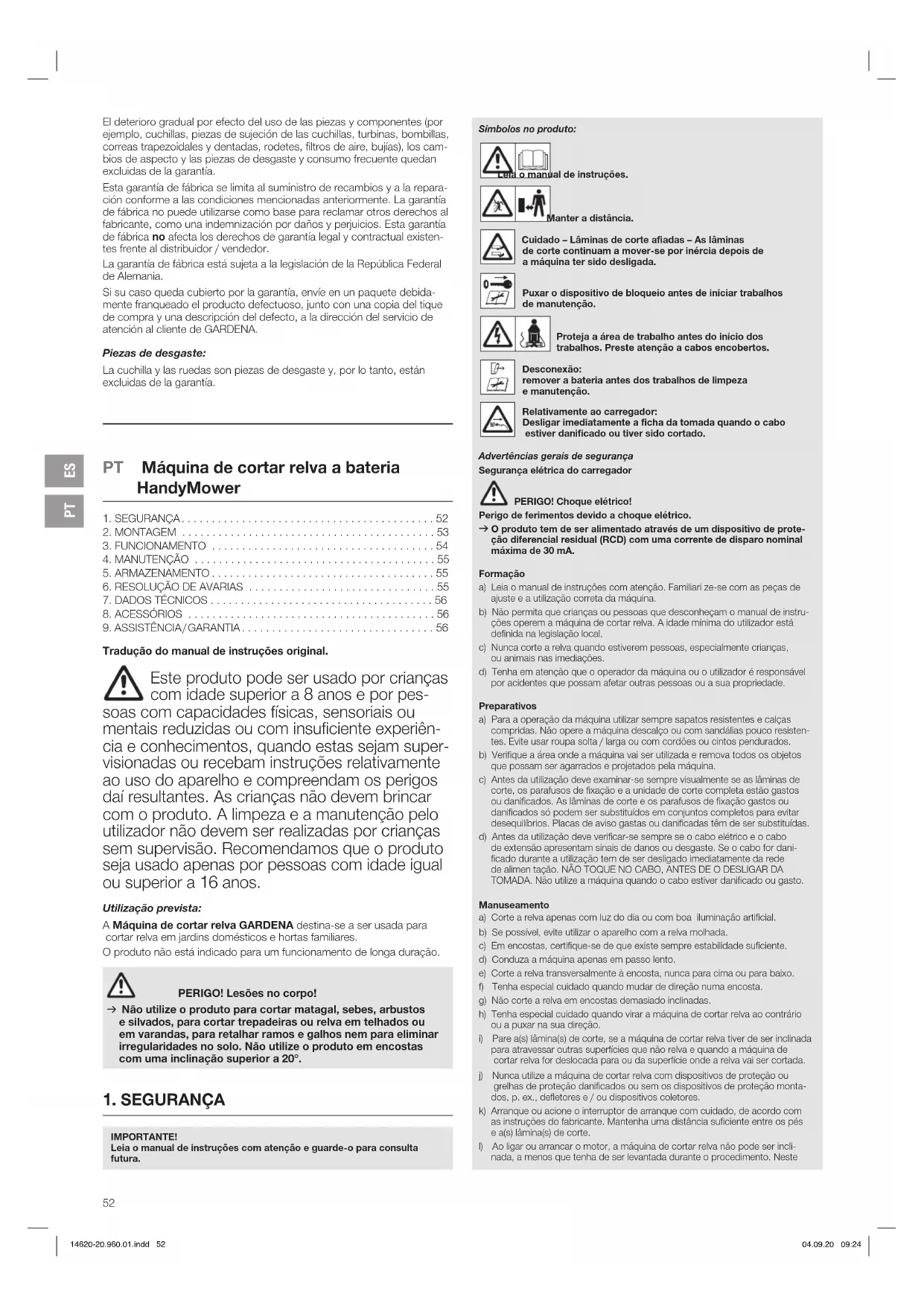

MANUAL DE UTILIZADOR HandyMower 2218V P4A GARDENA

Manual de instruções

Máquina de cortar relva a bateria

1. 1. SEGURANÇA 52 2. MONTAGEM 53
2. 3. FUNCIONAMENTO 54 4. MANUTENÇÃO 55
3. 5. ARMAZENAMENTO 55
4. 6. RESOLUÇÃO DE AVARIAS 55 7. DADOS TÉCNICOS 56
5. 8. ACESSÓRIOS 56
6. 9. ASSISTÊNCIA/GARANTIA 56

Tradução do manual de instruções original.

Este produto pode ser utilizado por crianças com idade superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com experiência e conhecimentos insuficientes, quando estas sejam supervisionadas ou recebam instruções relativamente à utilização do aparelho e compreendam os perigos daí resultantes. As crianças não devem brincar com o produto. A limpeza e a manutenção pelo utilizador não devem ser realizadas por crianças sem supervisão. Recomendamos que o produto seja utilizado apenas por pessoas com idade igual ou superior a 16 anos.

Utilização prevista:

A máquina de cortar relva GARDENA destina-se a ser usada para cortar relva em jardins domésticos e hortas familiares.

O produto não está indicado para um funcionamento de longa duração.

PERIGO! Lesões no corpo!

→ Não utilize o produto para cortar matagal, sebes, arbustos e silvados, para cortar trepadeiras ou relva em telhados ou em varandas, para retalhar ramos e galhos nem para eliminar irregularidades no solo. Não utilize o produto em encostas com uma inclinação superior a 20°.

1. SEGURANÇA

IMPORTANTE!

Leia o manual de instruções com atenção e guarde-o para consulta futura.

Cuidado - Lâminas de corte afiadas - As lâminas de corte continuam a mover-se por inércia (antes de a máquina ter sido desligada).

Puxar o dispositivo de bloqueio antes de iniciar trabalhos de manutenção.

Desconexão: remover a bateria antes dos trabalhos de limpeza e manutenção.

Relativamente ao carregador: Desligar imediatamente a ficha da tomada quando o cabo estiver danificado ou tiver sido cortado.

Advertência geral de segurança

Segurança elétrica do carregador

PERIGO! Choque elétrico!

Perigo de ferimentos devido a choque elétrico.

→ O produto tem de ser alimentado através de um dispositivo de proteção diferencial residual (RCD) com uma corrente de disparo nominal máxima de 30 mA.

Formação

a) Leia o manual de instruções com atenção. Familiarize-se com as peças de ajuste e a utilização correta da máquina. b) Não permita que crianças ou pessoas que desconheçam o manual de instruções operem a máquina de cortar relva. A idade mínima do utilizador está definida na legislação local. c) Nunca corte a relva quando estiverem pessoas, especialmente crianças, ou animais nas imediações. d) Tenha em atenção que o operador da máquina ou o utilizador é responsável por acidentes que possam afetar outras pessoas ou a sua propriedade.

Preparativos

a) Para a operação da máquina, use sempre sapatos resistentes e calças compridas. Não opere a máquina descalço ou com sandálias pouco resistentes. Evite usar roupa solta/larga ou com cordões ou cintos pendurados. b) Verifique a área onde a máquina vai ser utilizada e remova todos os objetos que possam ser agarrados e projetados pela máquina. c) Antes da utilização, deve examinar-se sempre visualmente se as lâminas de corte, os parafusos de fixação e as unidades de corte completas estão gastos ou danificados. As lâminas de corte e os parafusos de fixação gastos ou danificados só podem ser substituídos em conjuntos completos para evitar desequilíbrios. Placas de atrito gastas ou danificadas têm de ser substituídas. d) Antes da utilização, deve verificar-se sempre se o cabo elétrico e o cabo de extensão apresentam sinais de danos ou desgaste. Se o cabo for danificado durante a utilização, tem de ser desligado imediatamente da rede de alimentação. NÃO TOQUE NO CABO ANTES DE O DESLIGAR DA TOMADA. Não utilize a máquina quando o cabo estiver danificado ou gasto.

Manuseamento

a) Corte a relva apenas com luz do dia ou com boa iluminação artificial. b) Se possível, evite utilizar o aparelho com a relva molhada. c) Em encostas, certifique-se de que existe sempre estabilidade suficiente. d) Conduza a máquina apenas em passo lento. e) Corte a relva transversalmente à encosta, nunca para cima ou para baixo. f) Tenha especial cuidado quando mudar de direção numa encosta. g) Não corte a relva em encostas demasiado inclinadas. h) Tenha especial cuidado quando virar a máquina de cortar relva ao contrário ou a puxar na sua direção. i) Pare a(s) lâmina(s) de corte, se a máquina de cortar relva tiver de ser inclinada para atravessar outras superfícies que não relva e quando a máquina de cortar relva for deslocada para ou da superfície onde a relva vai ser cortada. j) Nunca utilize a máquina de cortar relva com dispositivos de proteção ou grelhas de proteção danificados ou sem os dispositivos de proteção montados, p.ex., defletores e/ou dispositivos coletores. k) Arranque ou acione o interruptor de arranque com cuidado, de acordo com as instruções do fabricante. Mantenha uma distância suficiente entre os pés e a(s) lâmina(s) de corte. Ao ligar ou arrancar o motor, a máquina de cortar relva não pode ser inclinada, a menos que tenha de ser levantada durante o procedimento. Neste

caso, incline-a só o estritamente necessário e levante apenas o lado oposto ao do utilizador.

m) Não ligue o motor, se estiver em frente ao canal de ejeção.

n) Nunca coloque as mãos nem os pés sobre ou por baixo de peças em rotação. Mantenha-se sempre afastado da abertura de ejeção.

o) Nunca levante nem transporte uma máquina de cortar relva com o motor a funcionar.

p) Desligue o motor e retire a chave de arranque. Certifique-se de que todas as peças em movimento se imobilizaram completamente.

• sempre que deixar a máquina de cortar relva sem supervisão; - antes de soltar bloqueios ou eliminar obstruções no canal de ejeção; - antes de verificar, limpar ou realizar trabalhos na máquina de cortar relva;
• se tiver sido atingido um objeto estranho. Verifique se a máquina de cortar relva apresenta danos e realize as reparações necessárias antes de voltar a ligar e a trabalhar com a máquina de cortar relva.

Se quando cortar relva começar a vibrar com uma intensidade fora do habitual, é necessário proceder a uma verificação imediata:

• verifique se existem danos;
• realize as reparações necessárias das peças danificadas; certifique-se de que todas as porcas, parafusos e pernos estão bem apertados.

Manutenção e armazenamento

a) Certifique-se de que todas as porcas, parafusos e pernos estão bem apertados e o aparelho está em condições de funcionamento seguras. b) Verifique regularmente o dispositivo coletor quanto a desgaste ou perda da funcionalidade. c) Por razões de segurança, substitua peças gastas ou danificadas. d) Tenha em atenção que em máquinas equipadas com várias lâminas de corte, o movimento de uma lâmina de corte pode provocar a rotação das restantes. e) Ao ajustar a máquina tenha cuidado para não entalar os dedos entre as lâminas de corte em movimento e peças fixas da máquina. f) Deixe o motor arrefecer antes de desligar a máquina. g) Quando realizar a manutenção da lâmina de corte, tenha em atenção que as lâminas de corte continuam a mover-se mesmo quando a fonte de alimentação está desligada. h) Utilize exclusivamente peças sobresselentes e acessórios originais.

Advertências de segurança adicionais

Utilizar as baterias em segurança

todas as advertências de segurança e instruções.

Falhas no cumprimento das advertências de segurança e instruções podem resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde estas instruções em segurança. Utilize o carregador apenas quando conseguir avaliar todas as funções e executá-las sem restrições ou quando tiver recebido instruções para tal.

Supervisione as crianças durante a utilização, limpeza e manutenção. Isto garante que as crianças não brincam com o carregador. Carregue apenas baterias de iões de lítio do tipo POWER FOR ALL System PBA 18V, a partir de uma capacidade de 1,5 Ah (a partir de 5 células). A tensão da bateria tem de corresponder à tensão de carregamento de baterias do carregador. Não carregue baterias que não sejam recarregáveis. Caso contrário, há risco de incêndio e explosão. Não exponha o carregador à chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de um choque elétrico. Mantenha o carregador limpo.

A sujidade aumenta o risco de um choque elétrico.

→ Antes de cada utilização, verifique o carregador, o cabo e a ficha. Não utilize o carregador se detetar a presença de danos. Não abra o carregador por conta própria e apenas permita que seja reparado por pessoal técnico e apenas com peças de substituição originais. Carregadores, cabos e fichas danificados aumentam o risco de um choque elétrico. → Não operar o carregador em superfícies facilmente inflamáveis (por ex. papel, têxteis, etc.) ou num ambiente inflamável. Há risco de incêndio devido ao aquecimento do carregador ocorrido durante o carregamento. → Se for necessário substituir o cabo elétrico, isto deve ser feito pela GARDENA ou por um centro de assistência ao cliente autorizado para ferramentas elétricas GARDENA, de forma a evitar riscos para a segurança. → Não utilize o produto quando este estiver a carregar. → Estas advertências de segurança apenas se aplicam a baterias de iões de lítio do POWER FOR ALL Systems PBA 18V. → Utilize a bateria apenas em produtos do fabricante POWER FOR ALL Systems. Só assim se consegue proteger a bateria de sobrecarga perigosa. → Carregue a bateria apenas com os carregadores recomendados pelo fabricante. Há risco de incêndio se um carregador, indicado para um determinado tipo de baterias, for realizado com outro tipo de baterias. → A bateria é fornecida parcialmente carregada.

Para garantir a potência maior da bateria, carregue totalmente a bateria no carregador antes da primeira utilização.

→ Guarde a bateria fora do alcance de crianças. → Não abra a bateria. Há risco de curto-circuito.

→ Podem sair vapores em caso de danos e utilização incorreta da bateria. A bateria pode arder ou explodir. Assegure uma boa ventilação e procure ajuda médica em caso de sintomas. Os vapores podem irritar as vias respiratórias. → Uma má utilização ou uma bateria danificada pode provocar a saída de líquido inflamável da bateria. Evite o contacto. Se, mesmo assim, houver contacto, lave com água. Se o líquido entrar em contacto com os olhos, procure ajuda médica. O líquido derramado da bateria pode provocar irritações cutâneas ou queimaduras. → Se a bateria estiver com defeito, pode sair líquido e humedecer objetos adjacentes. Verifique as peças afetadas. Limpe-as ou substitua-as, se necessário. → Não coloque a bateria em curto-circuito. Mantenha a bateria não utilizada afastada de clipes, moedas, chaves, pregos, parafusos ou outros pequenos objetos de metal que possam curto-circuitar os contactos. Um curto-circuito entre os contactos da bateria pode provocar queimaduras ou um incêndio. → A bateria pode ser danificada por objetos afiados como, por ex., pregos ou chave de fendas ou pela aplicação de força exterior. Pode causar um curto-circuito interno e queimar a bateria, provocar fumo, explosão ou aquecimento excessivo. → Nunca repare baterias danificadas. Qualquer manutenção da bateria pode ser feita apenas pelo fabricante ou por centros de assistência ao cliente autorizados. Proteja a bateria contra o calor, por ex., contra radiação solar prolongada, fogo, sujidade, água e humidade. Há risco de explosão e curto-circuito. → Utilize e armazene a bateria apenas com uma temperatura ambiente entre -20 °C e +50 °C. Por exemplo, no verão não deixe a bateria dentro do carro. Com temperaturas < 0 °C pode ocorrer uma limitação no desempenho específica do aparelho. → Carregue a bateria apenas com temperaturas ambiente entre 0 °C e +45 °C. O carregamento fora desta gama de temperatura pode danificar a bateria ou aumentar o risco de incêndio.

Segurança elétrica

PERIGO! Paragem cardíaca!

Este produto cria um campo eletromagnético durante o funcionamento. Em determinadas condições, este campo pode afetar o modo de funcionamento de implantes médicos ativos ou passivos. Para evitar situações de risco que possam provocar ferimentos graves ou mortais, as pessoas com um implante médico devem consultar o seu médico e o fabricante do implante antes da utilização deste produto.

Utilize o produto e a bateria apenas com temperaturas entre 0 °C e 40 °C.

Não utilize o produto em condições de humidade.

Proteja os contactos da bateria contra a humidade.

Segurança pessoal

PERIGO! Risco de asfixia!

As peças mais pequenas podem ser engolidas. O saco de plástico representa um risco de asfixia para crianças. Mantenha as crianças afastadas durante a montagem.

Não desmonte o produto em componentes menos os incluídos na embalagem quando da entrega.

Utilize luvas de jardinagem, calçado antiderrapante e proteção ocular.

Evite sobrecarregar a máquina de cortar relva.

Não trabalhe com o produto quando estiver cansado, doente ou sob o efeito de drogas, álcool ou medicação.

Perigo de deslizamento:

em relva húmida - em inclinações acentuadas - durante o transporte

Seja cuidadoso ao caminhar para trás.

Proteja o produto da chuva e de outras pessoas.

PERIGO! Risco de explosão!

Não utilize o produto num ambiente com atmosfera explosiva, no qual existam líquidos, gases ou pós inflamáveis. As ferramentas elétricas produzem faíscas que PODEM incendiar o pó ou os vapores.

2. MONTAGEM

Montagem do estribo [fig. A1/A2]:

1. Insira o tubo ① na estrutura do tubo ②. Para isso, é necessário virar o bloqueio de ligação ⑦ no punho ⑨ para a frente. Certifique-se de que o tubo ① está totalmente encaixado e que as saliências ⑩ no tubo estão alinhadas com as ranhuras ⑩ da estrutura do tubo ②.
2. Puxe o casquilho de aperto ③ com firmeza.

3. FUNCIONAMENTO

PERIGO! Lesões no corpo! Risco de ferimentos por corte caso o produto arranque acidentalmente. → Aguarde que a lâmina se imobilize, remova a chave de segurança e calce as luvas de jardinagem antes de fazer ou transportar o produto.

Carregar a bateria [fig. 01/02/03]:

→ Respeite a tensão de rede! A tensão da fonte de corrente tem de coincidir com as indicações na placa de identificação do carregador.

Nos aparadores de relva a bateria GARDENA n. ref. 14620-55 a bateria e o carregador não estão incluídos.

Graças ao processo de carregamento inteligente, o estado de carregamento da bateria é detetado automaticamente e é carregado com a corrente de carga ideal em função da temperatura e da tensão da bateria. Dessa forma, a bateria é preservada e permanece sempre totalmente carregada durante o armazenamento no carregador.

1. Abra a tampa ④.
2. Pressione a tecla de desbloqueio A e retire a bateria 8 do alojamento da bateria 0.
3. Ligue o carregador da bateria ⑥ a uma tomada.
4. Insira o carregador da bateria na bateria. Quando a indicação de carga da bateria piscar a verde no carregador, significa que a bateria está a ser carregada.

Se a indicação de carga da bateria no carregador permanecer acesa a verde, significa que a bateria está completamente carregada (duração do carregamento, consulte 7. DADOS TÉCNICOS).

1. Verifique regularmente o nível de energia durante o carregamento.
2. Quando a bateria (B) estiver totalmente carregada, pode separar a bateria (B) do carregador (C).

Significado dos elementos de indicação:

Indicação no carregador [fig. O3]:

Luz intermitente

Indicação de carga da bateria

O processo de carregamento e a indicação de carga da bateria são assinalados pelo LED.

Nota: o processo de carregamento apenas é possível quando a temperatura da bateria se encontra na gama de temperatura de carregamento permitida, consulte 7. DADOS TÉCNICOS.

Luz permanente

Indicação de carga da bateria

A luz permanente da indicação de carga da bateria assinala que a bateria está totalmente carregada ou que a temperatura da bateria está fora da gama de temperatura de carregamento permitida e, por isso, não pode ser carregada. Assim que a gama de temperatura permitida for alcançada, a bateria será carregada.

Sem uma bateria encaixada, a luz permanente da indicação de carga da bateria assinala que a ficha de rede está inserida na tomada e que o carregador está operacional.

Indicação do estado de energia da bateria (P) no produto [fig. O4/O8]:

Após o arranque do produto, a indicação do estado de carga da bateria é indicada durante 5 segundos.

Estado de carga da bateria Indicação do estado de carga da bateria

67 - 100 % carregada	①, ⑫ e ⑬ acemos em verde
34 - 66 % carregada	⑭ e ⑮ acemos em verde
11 - 33 % carregada	⑯ acemos em verde

0-10% carregada

Pisca em verde

Se o LED ⑥ piscar em verde, significa que a bateria tem de ser carregada.

Se o LED de avaria acender ou piscar, consulte 6. RESOLUÇÃO DE AVARIAS.

Posições de trabalho:

O produto está dotado de um equipamento de segurança que impede uma ligação na posição de interrupção do trabalho e na posição de transporte.

Posição de trabalho aprox. 22° - 70° [fig.O5]:

Para que o aparador de relva possa ser ligado, o tubo (1) tem de estar na posição de trabalho (aprox. 22° - 70°).

Por razões de segurança, o aparador para assim que o tubo sair da posição de trabalho.

Posição de repouso aprox. 70° - 105° [fig. O5/O6]:

Se o tubo ① se encontrar completamente para cima, o tubo ① está na posição de repouso ⑥. Nesta posição, o aparador de relva não pode ser ligado.

Posição de transporte aprox. 0° - 22° [fig. O5/O7]:

O aparador de relva pode ser transportado pelo tubo ① ou pelo punho ⑤.

Quando o aparador de relva for transportado, o tubo ① encaixa-se na posição de transporte ①. Nesta posição, o aparador de relva não pode ser ligado.

Ajustar a altura de corte [fig. 08]:

A altura de corte pode ser ajustada entre 30-50 mm em 3 posições.

1. Prima o sistema de ajuste da altura (no sentido da roda) e coloque o sistema de ajuste da altura na posição pretendida.
2. Deixe que o sistema de ajuste da altura (1) engate na posição pretendida.

Ligar a máquina de cortar relva [fig.01/09]:

Atenção! Lesões no corpo!

Risco de ferimentos se o produto não parar antes de a alavanca de arranque ser solta.

→ Não desativo os equipamentos de segurança nem os interruptores. Por exemplo, não prenda a alavanca de arranque no punho.

Arranque:

O produto está dotado de um equipamento de segurança com interruptores (chave de segurança com bloqueio de ligação), que impede a partida acidental do produto.

1. Abra a tampa ④.
2. Introduza a bateria ⑧ no alojamento da bateria ① até ouvir o ruído de encaixe.
3. Insira a chave de segurança ⑥ no punho e rode-a para a posição.
4. Prima o bloqueio de ligação ⑦ com um dedo e puxe a alavanca de arranque ⑧ com o outro. O aparador de relva a bateria arranca e a indicação do estado de carga da bateria (P) é exibida durante 5 segundos.
5. Solte o bloqueio de ligação ⑦.

Paragem:

1. Solte a alavanca de arranque ⑧. A máquina de cortar relva para.
2. Rode a chave de segurança ⑥ para a posição 1 e retire-a.

Dicas para a utilização da máquina de cortar relva:

Para conservar a relva em boas condições e otimizar a capacidade de corte, recomendamos que corte a relva com regularidade, se possível, uma vez por semana. A relva fica mais grossa se for cortada regularmente.

Após períodos mais longos sem cortar a relva (férias), corte primeiro com a altura de corte maior numa direção e depois transversalmente a esta direção com a altura de corte pretendida.

Se possível, corte a relva apenas quando estiver seca. Se a relva estiver húmida, o padrão de corte será irregular.

Capacidade de corte e carga da bateria:

A extensão de relva cortada por cada carga da bateria depende de diferentes fatores, tais como a humidade, grossura da relva e altura de corte. Para fazer um uso ideal da extensão, não ligue e desligue o aparador demasiadas vezes, pois isso reduz a duração da bateria.

A capacidade de corte por duração da bateria pode ser aproveitada ao máximo com uma altura de corte maior e um corte mais frequente.

Dispersão:

A lâmina de formato especial proporciona muito bons resultados de corte e de dispersão. As folhas de erva não são apenas cortadas, mas repartidas em pequenas partículas, que caem entre as folhas, diminuindo a secagem da relva. A relva cortada não necessita de ser recolhida nem eliminada, pois serve de fertilizante natural.

O melhor resultado de dispersão consegue-se quando é cortado 1/3 da altura da relva (p.ex. de 60 mm para 40 mm).

A superfície máxima de 50 m² apenas se consegue com condições excelentes.

4. MANUTENÇÃO

PERIGO! Lesões no corpo!

→ Não limpe o produto com água nem com jato de água (especialmente jato de alta pressão). → Não use produtos químicos na limpeza, incluindo gasolina ou solventes. Alguns destes podem destruir peças de plástico importantes.

Limpar a parte inferior da área de cortar relva [fig. M1]:

Para ser mais fácil limpar a parte inferior, esta deve ser limpa logo após cortar a relva.

1. Deite a máquina de cortar relva de lado com cuidado.
2. Limpe a parte inferior e a lâmina com uma escova ou raspador fornecido (não utilize objetos afiados).

Limpar a parte superior e o interior do aparelho:

→ Limpe a parte superior com um pano úmido.

Limpar a bateria e o carregador da bateria:

Certifique-se de que a superfície e os contatos da bateria e do carregador da bateria estejam sempre limpos e secos antes de ligar o carregador.

Não utilize água corrente.

→ Carregador da bateria: Limpe os contatos e as peças plásticas com um pano macio e seco. → Bateria: Limpe ocasionalmente as ranhuras de ventilação e as conexões da bateria com um pano macio, limpo e seco.

5. ARMAZENAMENTO

Colocação fora de serviço [fig. S1]:

O produto tem de ser guardado em um local não acessível a crianças.

1. Rode a chapa de segurança para a posição e retire-a.
2. Remova a bateria.
3. Carregue a bateria.
4. Limpe a máquina de cortar relva, a bateria e o carregador (consulte 4. MANUTENÇÃO).
5. Para poupar espaço, o aparador de relva pode ser pendurado pelo tubo no suporte para ferramentas e utensílios GARDENA n. ref. 3501/3503. (O aparador de relva não pode ser pendurado pelo punho.)
6. Guarde a máquina de cortar relva, a bateria e o carregador da bateria em um local seco, fechado e protegido da geada.

Eliminação:

a Diretiva 2012/19/UE)

O produto não pode ser colocado no lixo doméstico normal. Tem de ser eliminado de acordo com as regras ambientais locais em vigor.

IMPORTANTE!

→ Elimine o produto no centro de recolha e reciclagem da sua área de residência.

Eliminação da bateria:

A bateria GARDENA contém células de iões de lítio que, no final da sua vida útil, devem ser separadas do lixo doméstico normal.

IMPORTANTE!

→ Elimine as baterias no centro de recolha e reciclagem da sua área de residência.

1. Descarregue totalmente as células de iões de lítio (contacte a assistência GARDENA).
2. Proteja os contactos das células de iões de lítio contra curto-circuito.
3. Elimine as células de iões de lítio corretamente.

6. RESOLUÇÃO DE AVARIAS

PERIGO! Lesões no corpo!

Risco de ferimentos por corte caso o produto arranque acidentalmente. → Aguarde que a lâmina se imobilize, remova a chave de segurança e calce as luvas de jardinagem antes de eliminar falhas no produto.

Trocar a lâmina:

PERIGO! Lesões no corpo!

Risco de ferimentos por corte se a lâmina rodar danificada, empenada, desequilibrada ou com gumes gastos.

Não utilize a máquina de cortar relva com a lâmina danificada ou empenada, desequilibrada ou com arestas gastas. Não afie a lâmina.

As peças sobresselentes GARDENA estão disponíveis no seu distribuidor GARDENA ou diretamente na assistência GARDENA.

Utilize apenas lâminas GARDENA originais:

Lâmina de substituição GARDENA n. ref. 4105. Mande substituir a lâmina na assistência GARDENA ou num fornecedor autorizado GARDENA.

Problema Causa possível Resolução

0 motor está bloqueado e produz ruido	Motor está bloqueado. →	Remova o obstáculo. Tente de novo o arranque.
	Aaltitude de corte é insufficiente.	→ Ajuste uma altitude de corte maior.
Ruidos-altos, a maior de cortar relva chocalha	Os parafusos no motor, de fixação ou na caixa da maior de cortar relva está soLOS.	→ Mande reapertar os parafusos num fornecedor autorizzato GARDENA ou na assistência GARDENA.
A maior de cortar relva apareça um functônamento irregular ou vibra fortemente	A lámina está danificada / gasta ou o suporte da lámina está soL.	→ Mande reapertar ou substituiR a lámina num fornecedor auto rizo GARDENA ou na assistência GARDENA.
	A lámina está muito suja.	→ Limpe a maior de cortar relva (consulte 4. MANUTENÇÂO). Se o problema não ficar resolvido, contacte a assistência GARDENA.
A relva não é cortada uniformamente	A lámina está gasta ou danificada.	→ A lámina deve ser trocada pela assistência GARDENA.
	A altitude de corte é insufiente.	→ Ajuste uma altitude de corte maior.
A maior de cortar relva não liga ou para. LED与此pisca em verde [fig. 04]	A bateria está sem carga.	→ Carregue a bateria.
A maior de cortar relva não liga ou para. LED de avaria与此aceso em vermelho [fig. 04]	A temperatura da bateria encontrar-se fora da gama permitida.	→ Aquarde até a temperatura da bateria ficar novamente entre 0 °C – +45 °C.

Problema Causa possível Resolução

A maioru de cortar relva não liga ou para. LED de avaria ® acesso em vermelho [fig. 04]	Entre os contactos da bateria na maioru de cortar relva existem gotas de água ou humidade.	→ Remova as gotas / humididade com um pano seco.
	Motor está bloqueado. →	Remova o obstáculo. Tente de novo o arranque.
A maioru de cortar relva não liga ou para. LED de avaria ®pisca a vermelho [fig. 04]	O produits está com defeito. →	Contacte a assistência GARDENA.
A maioru de cortar relva não liga ou para. LED de avaria ® não acende [fig. 04]	Carregarador ou cabo de carregamento não está ligados corretramente.	→ Ligue corretamente o carregarador e o cabo de carrega-mentation.
	A chave de segurar não está na posicao .	→ Rode a chave de segurar para a posicao
	O tubo não se encontra na posicao de trabalho®[fig. 05].	→ Certifique-se de que na liação ou tubo se encontra na posicao de trabalho®(aprox. 22° - 70°).
	O casquilho de aperto não está apertado ou solteu-se[fig. A1/A2].	→ Puxe o casquilho de aperto com firmeza (consulte Montagem do estribo).
	A bateria está com defeito. →	Substitua a bateria.
	O produits está com defeito. →	Contacte a assistência GARDENA.
O processo de carreamento não é possivel. Indicação de cargo da bateria ® sempre acesa [fig. 03]	A bateria não está (correta-mente) encaixaça.	→ Insira corretoamente a bateria no carregarador.
	Os contactos da bateria está sujos.	→ Limpe os contactos da bateria (por ex. encaixando e desencaixando varías vezes a bateria. Event. substituir a bateria).
	A temperatura da bateriaança-se fora da gama de temperatura de carregamento permitida.	→ Aguarde até a temperatura da bateria ficar novamente entre 0 °C - +45 °C.
	A bateria está com defeito. →	Substitua a bateria.
Indicação de cargo da bateria ® não acende [fig. 03]	A ficha de rede do carregarador não está (corretamente) inserida.	→ Insira a ficha de rede na tomada (na totalidade).
	A tomada, o cabo de alimentação ou o carregarador está com defeito.	→ Verifique a tensão de rede. Permita que event. o carrega-dor sera verificado por um fornecedor autorizzato ou pela assistência GARDENA.

NOTA: se existirem outras avarias, contacte o seu centro de assistência GARDENA. As reparações podem ser realizadas pelo centro de assistência GARDENA e por revendedores especializados, autorizados pela GARDENA.

1. DADOS TÉCNICOS

Máquina deURTARelva a bateria	Unidade Valor (n.° ref. 14620)
Rotações da lamina rpm 6000
Largura de corte cm 22
Ajuste da-altura de corte(3posições)	mm 30-50
Peso (sem bateria) kg	4,2
Nivel de pressão sonora \( L_{pa}^{11} \)	dB (A)	742,5
Incerteza\( k_{pa} \)
Nivel de potência acústica \( L_{wa}^{22} \): medido/garantoide	dB (A)	84/861,5
Incerteza\( k_{wa} \)
Vibração da maior-brço\( a_{viv}^{13} \)	\( m/s^2 \)	<2,51,5
Incerteza\( k_{viv} \)

Método de medição em conformidade com: EN 60335-2-77 RL 2000/14/EC

NOTA: o nível de vibrações foi medido de acordo com o método de verificação normalizado e pode ser usado para a comparação de ferramentas elétricas. Este valor também pode ser usado para a avaliação preliminar da exposição.

O nível de vibrações pode variar durante a utilização propriamente dita da ferramenta elétrica.

Bateria do sistema Unidade Valor (n. ref. 14903) PBA 18V2,5AH W-B

Tensão da bateria	V (DC)	18
Capacidade da bateria	Ah 2,5
Quantidade de celulas (de lões de litio)		5

Carregadores adequados para baterias POWER FOR ALL System: AL 18..CV.

Carregador de bateria Unidade Valor (n.º de referência 14900) AL 1810 CV P4A

Tensão de rede	V (AC)	220 - 240
Frequência de rede Hz	50 - 60
Potência nominal	W	26
Tensão de carregaramento da bateria	V (DC)	18
Corrente de energia max. Bateria	mA	1000
Tempo de carregaramento da bateria 80%/97 - 100% (aprox.)
PBA 18V 2,0Ah W-B	min.	96 / 124
PBA 18V 2,5Ah W-B	min.	120 / 154
PBA 18V 4,0Ah W-C	min.	192 / 244
Gama de temperatura de carregaramento permitida	°C	0 - 45
Peso conforme o EPTA-Procedure 01:2014	kg	0,17
Classe de proteção		/ | |

Baterias adequadas POWER FOR ALL System: PBA 18V.

1. ACESSÓRIOS

Lâmina de substituição GARDENA	Para substituir lâminas gastas.	n.º ref. 4105
Suporte para ferramentas e utensilios GARDENA	Para poupar espaço no armazenamento do aparador de relva.	n.º ref. 3501 / 3503
Bateria do sistemas GARDENA	Bateria para tempo de functimento adicional ou para troca.
PBA 18V/45 P4A		n.º ref. 14903
PBA 18V/72 P4A		n.º ref. 14905
Carregaror rápido de baterias GARDENA AL 1830 CV P4A	Para um corregamento rápido da bateria POWER FOR ALL System PBA 18V..W-.	n.º ref. 14901

9. ASSISTÊNCIA/GARANTIA

Assistência:

Entre em contacto através do endereço presente no verso.

Declaração de garantia:

No caso de uma reclamação ao abrigo da garantia, não é cobrada qualquer taxa.

A GARDENA Manufacturing GmbH concede a todos os produtos novos originais GARDENA 2 anos de garantia a partir da primeira compra no revendedor, se os produtos se destinarem exclusivamente ao uso privado. Esta garantia do fabricante não se aplica a produtos adquiridos para um mercado secundário. Esta garantia cobre todas as deficiências significativas do produto que comprovadamente se devam a falhas de material ou de fabrico. Esta garantia é satisfeita através do fornecimento de um produto de substituição totalmente funcional ou pela reparação do produto defeituoso enviado para nós gratuitamente; reservamos o direito de escolher entre estas opções. Este serviço está sujeito às seguintes disposições:

• O produto foi utilizado para os fins a que se destina, de acordo com as recomendações nas instruções de funcionamento.
• Nem o proprietário nem terceiros tentaram abrir ou reparar o produto.
• Para o funcionamento foram usadas apenas peças de substituição e peças de desgaste originais da GARDENA.
• Apresentação do comprovativo de compra.

O desgaste normal de peças e componentes (por exemplo em lâminas, peças de fixação de lâminas, turbinas, lâmpadas, correias trapezoidais e dentadas, rodas impulsoras, filtros de ar, velas de ignição), alterações

no aspeto, assim como peças de desgaste e consumíveis, está excluído da garantia.

Esta garantia do fabricante limita-se ao fornecimento de peças sobressalentes e à reparação de acordo com as condições acima referidas. Outras reivindicações relativamente ao fabricante, como indemnização por danos, não são válidas pela garantia do fabricante. Esta garantia do fabricante não afeta os direitos legais e contratuais de garantia prestados pelo comerciante/vendedor.

A garantia do fabricante está sujeita ao direito alemão.

Em caso de garantia, envie por favor o produto com defeito devidamente franqueado juntamente com o comprovativo de compra e uma descrição da avaria para o endereço da assistência GARDENA.

Peças de desgaste:

A lâmina e as rodas são peças de desgaste e estão, por isso, excluídas da garantia.

1400-19° andar

São Paulo-SP

CEP:05001-903

Tel: [phone]

marketing.br.husqvarna@

husqvama.com.br

Bulgária

AGROLAND BbnapnA

byn.8 DeKeMbprn,Ng13

OΦnc5

1700CTydeHTckn rpa

CoΦnA

Ten.: ([phone]

[e-mail]

Canadá/EUA

GARDENA Canada Ltd.

100 Summerlea Road

Agosto Quito, Pichincha

Tel. [phone]

francisco.jacome@

husqvama.com.ec

Estonia

Husqvarna Eesti OU

Valdeku 132

EE-11216 Tallinn

[e-mail]

Finland

Oy Husqvarna Ab

Gardena Division

Lautatarhankatu 8B/PL3

00581 HELSINKI

www.gardena.fi

França

Husqvarna França
