Merke	Gardena
Modell	HandyMower 2218V P4A
Referanse	14620
Produkttype	Batteridrevet plenklipper
Klippebredde	22 cm
Justering av klippehøyde	3 posisjoner fra 30 til 50 mm
Knivens rotasjonshastighet	6000 o/min
Vekt (uten batteri)	4,2 kg
Strømforsyning	Li-ion batteri 18 V POWER FOR ALL PBA (ikke inkludert)
Anbefalt batterikapasitet	2,5 Ah eller mer
Kompatibel lader	AL 1810 CV P4A (ref. 14900) og andre POWER FOR ALL-ladere
Ladetid (batteri 2,5 Ah)	Omtrent 120 min (80 % på 96 min)
Lydtrykknivå	74 dB(A)
Lydeffektnivå	84 / 86 dB(A) (målt/garantert)
Hånd-arm-vibrasjon	< 2,5 m/s²
Hovedfunksjon	Mulching (oppklipping av gress)
Maksimalt anbefalt areal	50 m²
Sikkerhet	Sikkerhetsnøkkel, automatisk stopp, beskyttelse på skråning maks 20°
Vedlikehold	Rengjøring med børste og skrape (ikke vann)
Reservekniv	Gardena ref. 4105
Slitedeler	Kniv og hjul (dekkes ikke av garantien)
Garanti	2 år
Brukstemperatur	0 °C til 40 °C
Anbefalt tilbehør	Veggfeste Gardena ref. 3501/3503

Ofte stilte spørsmål - HandyMower 2218V P4A GARDENA

Hvordan starter jeg plenklipperen HandyMower 2218V?

For å starte, sett batteriet helt inn, sett sikkerhetsnøkkelen på på-posisjon, trykk på låseknappen (⑦) og trekk startspaken (⑧). Slipp låseknappen. Plenklipperen starter og ladenivåindikatoren lyser i 5 sekunder.

Hva gjør jeg hvis plenklipperen ikke starter?

Kontroller at batteriet er satt riktig inn og ladet. Forsikre deg om at sikkerhetsnøkkelen er i på-posisjon og at stangen er i arbeidsposisjon (22°-70°). Hvis LED-en blinker rødt, vent til batteriet er avkjølt eller rengjør kontaktene. Hvis LED-en ikke lyser, kontroller batteriet eller laderen.

Hvilket batteri skal jeg bruke med plenklipperen?

Bruk et Li-ion-batteri fra POWER FOR ALL PBA 18V-systemet med en kapasitet på minst 1,5 Ah (5 celler). Batteri følger ikke med plenklipperen (modell 14620-55). Eksempler: PBA 18V/2,5Ah W-B (ref. 14903) eller PBA 18V/4,0Ah W-C.

Hvordan justerer jeg klippehøyden?

Klippehøyden justeres i 3 posisjoner fra 30 til 50 mm. Trykk på høydejusteringen (①) i retning av hjulet og sett den i ønsket posisjon. La den klikke på plass.

Hvordan rengjør jeg plenklipperen?

Fjern batteriet og sikkerhetsnøkkelen. Rengjør undersiden med den medfølgende børsten og skrapen (⑩) etter klipping. Ikke bruk vann eller høytrykksspyler. Rengjør oversiden med en fuktig klut.

Hva gjør jeg hvis kniven er skadet?

Ikke bruk plenklipperen med en skadet eller deformert kniv. Bytt den med en original Gardena-kniv (ref. 4105). Kontakt Gardena service eller en autorisert forhandler for utskifting.

Hvordan oppbevarer jeg plenklipperen?

Fjern batteriet og sikkerhetsnøkkelen. Lad batteriet. Rengjør plenklipperen. Oppbevar den på et tørt, lukket og frostfritt sted. Den kan henges opp i stangen på et veggfeste fra Gardena (ref. 3501/3503).

Hvor lang tid tar det å lade batteriet?

Med lader AL 1810 CV P4A lades et PBA 18V 2,5Ah batteri til 80 % på ca. 96 minutter og fullt på 154 minutter. For et 4,0Ah batteri er tiden ca. 192/244 minutter.

Kan jeg klippe i regnvær?

Det anbefales ikke å klippe vått gress fordi det gir ujevn klipp og reduserer batteritiden. I tillegg skal produktet ikke brukes i regn eller fuktige forhold for å unngå elektrisk risiko.

Hvordan kaster jeg batteriet når det er uttjent?

Ikke kast batteriet i husholdningsavfallet. Tøm det helt (kontakt Gardena service), beskytt kontaktene mot kortslutning, og lever det til en lokal gjenvinningsstasjon for resirkulering.

BRUKSANVISNING HandyMower 2218V P4A GARDENA

Vassa kniver - Kniver stannar med forsinkelse.

Avfallshåndtering av batteriet:

GARDENA-batteriet inneholder litium-ion-celler, som ikke skal avfallshåndteres som vanlig husholdningsavfall når de er forbrukt.

Li-ion

VIKTIG!

GARDENA Pleneklipperen er beregnet til å slå gress i private hager ved hjemmet og i kolonihager.

Produktet er ikke egnet til langtidsbruk.

FARE! Legemsbeskadigelse!

Vedlikehold og oppbevaring

Manglende overholdelse av sikkerhetshenvisningene og anvisningene kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Det er fare for eksplosjon og kortslutning.

Bær hansker, sklisikre sko og sikkerhetsbriller.

Unngå å overbelaste pleneklipperen.

Oversettelse av de originale instruksjonene.

Dette produktet kan brukes av barn fra og med 8 år og personer med reduserte fysiske, sensoriske eller mentale evner, forutsatt at de er under tilsyn eller er blitt undervist om sikker bruk av produktet og forstår farene som resulterer av dette. Barn skal ikke leke med produktet. Rengjøring og brukervedlikehold skal ikke utføres av barn uten tilsyn. Vi anbefaler bruk av produktet først for ungdommer fra og med 16 år.

Riktig anvendelse:

GARDENA Gressklipper er beregnet for klipping av plener i private hager og småhager.

Ikke bruk produktet til kutting av busker, hekker, gress og stauder, til skjæring av klatreplanter eller gress på tak eller på balkongen, til å kutte opp greiner og smågrener, samt til utjevning av uregelmessigheter på bakken. Ikke bruk produktet i hellinger med en skråning på mer enn 20°.

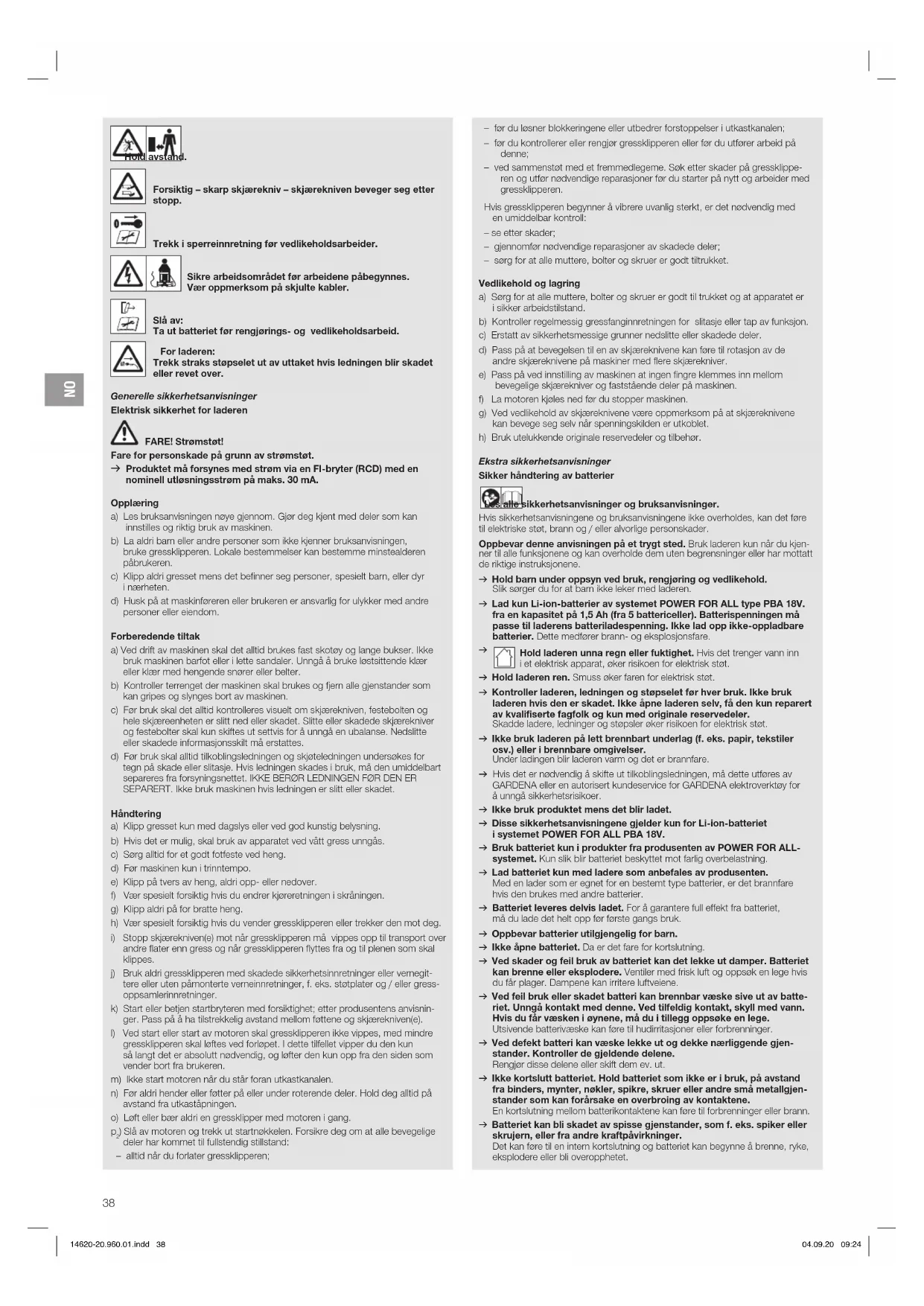

1. SIKKERHET

VIKTIG!

Les nøye gjennom bruksanvisningen og oppbevar den for senere bruk.

Forsiktig - skarp skjærekniv - skjærekniven beveger seg etter stopp.

Trekk i sperreinnretning for vedlikeholdsarbeider.

Sikre arbeidsområdet før arbeidet påbegynnes. Vær oppmerksom på skjulte kabler.

Slå av: Ta ut batteriet før rengjørings- og vedlikeholdsarbeid.

For laderen: Trekk straks støpselet ut av stikkontakten hvis ledningen blir skadet eller revet over.

Generelle sikkerhetsanvisninger

Elektrisk sikkerhet for laderen

FARE! Strømstøt!

Fare for personskade på grunn av strømstøt.

→ Produktet mørsnes med strøm via en FI-bryter (RCD) med en nominell utløsningsstrøm på maks. 30mA .

Opplæring

a) Les bruksanvisningen nøye gjennom. Gjør deg kjent med deler som kan innstilles og riktig bruk av maskinen. b) La aldri barn eller andre personer som ikke kjenner bruksanvisningen, bruke gressklipperen. Lokale bestemmelser kan bestemme minstealderen på brukeren. Klipp aldri gresset mens det befinner seg personer, spesielt barn, eller dyr i nærheten. d) Husk på at maskinføreren eller brukeren er ansvarlig for ulykker med andre personer eller eiendom.

Forberedende tiltak

a) Ved drift av maskinen skal det alltid brukes fast fottøy og lange bukser. Ikke bruk maskinen barfot eller i lette sandaler. Unngå å bruke løstsittende klær eller klær med hengende snorer eller belter. b) Kontroller terrenget der maskinen skal brukes og fjern alle gjenstander som kan gripes og slynges ut av maskinen. c) Før bruk skal det alltid kontrolleres visuelt om skjærekniven, festebolten og hele skjæreenheten er slitt ned eller skadet. Slitte eller skadede skjærekniver og festebolter skal kun skiftes ut sett for å unngå ubalanse. Nedslitte eller skadede informasjonsskilt må erstattes. d) Før bruk skal alltid tilkoblingsledningen og skjøteledningen undersøkes for tegn på skade eller slitasje. Hvis ledningen skades i bruk, må den umiddelbart separeres fra forsyningsnettet. IKKE BERØR LEDNINGEN FØR DEN ER SEPARERT. Ikke bruk maskinen hvis ledningen er slitt eller skadet.

Håndtering

a) Klipp gresset kun med dagslys eller ved god kunstig belysning. b) Hvis det er mulig, skal bruk av apparatet ved vått gress unngås. c) Sørg alltid for et godt fotfeste ved helling. d) For maskinen kun i trinntempo. e) Klipp på tvers av helling, aldri opp- eller nedover. f) Vær spesielt forsiktig hvis du endrer kjøreretningen i skråningen. g) Klipp aldri på for bratte hellinger. h) Vær spesielt forsiktig hvis du vender gressklipperen eller trekker den mot deg. i) Stopp skjærekniven(e) når gressklipperen må vippes opp for transport over andre flater enn gress og når gressklipperen flyttes fra og til plenen som skal klippes. j) Bruk aldri gressklipperen med skadede sikkerhetsinnretninger eller verneinnretninger, eller uten påmonterte verneinnretninger, f.eks. støtteplater og/eller gressoppsamlingsinnretninger. k) Start eller berør startbryteren med forsiktighet; etter produsentens anvisninger. Pass på å ha tilstrekkelig avstand mellom føttene og skjærekniven(e). Ved start eller start av motoren skal gressklipperen ikke vippes, med mindre gressklipperen skal løftes ved forløpet. I dette tilfellet vipper du den kun så langt det er absolutt nødvendig, og løfter den kun opp fra den siden som vender bort fra brukeren. l) Ikke start motoren når du står foran utkastkanalen. m) Før aldri hender eller føtter på eller under roterende deler. Hold deg alltid på avstand fra utkaståpningen. n) Løft eller bær aldri en gressklipper med motoren i gang. o) Slå av motoren og trekk ut startnøkkelen. Forsikre deg om at alle bevegelige deler har kommet fullstendig til stillstand:

• alltid når du forlater gressklipperen;
• før du løsner blokkeringer eller utbedrer forstoppelser i utkastkanalen;
• før du kontrollerer, rengjør gressklipperen eller før du utfører arbeid på denne;
• ved sammenstøt med et fremmedlegeme. Se etter skader på gressklipperen og utfør nødvendige reparasjoner før du starter på nytt og arbeider med gressklipperen.

Hvis gressklipperen begynner å vibrere unormalt sterkt, er det nødvendig med en umiddelbar kontroll;

• se etter skader;
• gjennomfør nødvendige reparasjoner av skadede deler;
• sørg for at alle muttere, bolter og skruer er godt tiltrukket.

Vedlikehold og lagring

a) Sørg for at alle muttere, bolter og skruer er godt til trukket og at apparatet er i sikker arbeidsstilling. b) Kontroller regelmessig gressfanginnretningen for slitasje eller tap av funksjon. c) Erstatt av sikkerhetsmessige grunner nedslitte eller skadede deler. d) Pass på at bevegelsen til en av skjæreknivene kan føre til rotasjon av de andre skjæreknivene på maskiner med flere skjærekniver. e) Pass på ved innstilling av maskinen at ingen fingre klemmes inn mellom bevegelige skjærekniver og faststående deler på maskinen. f) La motoren kjøles ned før du stopper maskinen. g) Ved vedlikehold, vær oppmerksom på at skjæreknivene kan bevege seg selv om strømningskilden er utkoblet. h) Bruk utelukkende originale reservedeler og tilbehør.

Sikker håndtering av batterier

Sikkerhetsanvisninger og bruksanvisninger.

Hvis sikkerhetsanvisningene og bruksanvisningene ikke overholdes, kan det føre til elektriske støt, brann og/eller alvorlige personskader. Oppbevar denne anvisningen på et trygt sted. Bruk laderen kun når du kjenner til alle funksjonene og kan overholde dem uten begrensninger, eller har mottatt de riktige instruksjonene. → Hold barn under oppsyn ved bruk, rengjøring og vedlikehold. Slik sørger du for at barn ikke leker med laderen. → Lad kun Li-ion-batterier av systemet POWER FOR ALL type PBA 18V, fra en kapasitet på 1,5 Ah (fra 5 battericeller). Batterispenningen må passe til laderens batteriladespenning. Ikke lad opp ikke-oppladbare batterier. Dette medfører brann- og eksplosjonsfare. → Hold laderen unna regn eller fuktighet. Hvis det trenger vann inn i et elektrisk apparat, øker risikoen for elektrisk støt. → Hold laderen ren. Smuss øker faren for elektrisk støt. → Kontroller laderen, ledningen og støpselet før hver bruk. Ikke bruk laderen hvis den er skadet. Ikke åpne laderen selv; den kan kun repareres av kvalifiserte fagfolk og kun med originale reservedeler. Skadde ladere, ledninger og støpsler øker risikoen for elektrisk støt. → Ikke bruk laderen på lett brennbart underlag (f.eks. papir, tekstiler osv.) eller i brennbare omgivelser. Under ladingen blir laderen varm, og det er brannfare. → Hvis det er nødvendig å skifte ut tilkoblingsledningen, må dette utføres av GARDENA eller en autorisert kundeservice for GARDENA elektroverktøy for å unngå sikkerhetsrisikoer. → Ikke bruk produktet mens det blir ladet. → Disse sikkerhetsanvisningene gjelder kun for Li-ion-batteriet i systemet POWER FOR ALL PBA 18V. → Bruk batteriet kun i produkter fra produsenten av POWER FOR ALL-systemet. Kun slik blir batteriet beskyttet mot farlig overbelastning. → Lad batteriet kun med ladere som anbefales av produsenten. Med en lader som er egnet for en bestemt type batterier, er det brannfare hvis den brukes med andre batterier. → Batteriet leveres delvis ladet. For å garantere full effekt fra batteriet, må du lade det helt opp før første gangs bruk. → Oppbevar batterier utilgjengelig for barn. → Ikke åpne batteriet. Da er det fare for kortslutning. → Ved skader og feil bruk av batteriet kan det lekke ut damper. Batteriet kan brenne eller eksplodere. Ventiler med frisk luft og oppsøk lege hvis du får plager. Dampene kan irritere luftveiene. → Ved feil bruk eller skadet batteri kan brennbar væske sive ut av batteriet. Unngå kontakt med denne. Ved tilfeldig kontakt, skyll med vann. Hvis du får væsken i øynene, må du i tillegg oppsøke lege. Utsivende batterivæske kan føre til irritasjoner eller forbrenninger. → Ved defekt batteri kan væske lekke ut og ødelegge nærliggende gjenstander. Kontroller de gjeldende delene. Rengjør disse delene eller skift dem eventuelt ut. → Ikke kortslutt batteriet. Hold batteriet som ikke er i bruk, på avstand fra binders, mynter, nøkler, spikre, skruer eller andre små metallgjenstander som kan forårsake en overbroing av kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. → Batteriet kan bli skadet av spisse gjenstander, som f.eks. spiker eller skrujern, eller fra andre kraftpåvirkninger. Det kan føre til en intern kortslutning, og batteriet kan begynne å brenne, ryke, eksplodere eller bli overopphetet.

Vedlikehold aldri skadde batterier. Samtidig vedlikehold av batterier må kun utføres av produsenter eller et autorisert kundesenter.

Beskytt batteriet mot varme, f.eks. mot kontinuerlig direkte sollys, brann, smuss, vann og fuktighet.

Det er fare for kortslutning.

Dette produktet genererer et elektromagnetisk felt under drift. Dette feltet kan under visse betingelser påvirke funksjonen til aktive eller passive medisinske implantater. For å utelukke farlige situasjoner som kan føre til alvorlige eller dødelige personskader, skal personer med et medisinsk implantat rådføre seg med lege og produsenten av implantatet før bruk av dette produktet.

Bruk batteriproduktet kun mellom 0°C og 40°C

Ikke bruk produktet under fuktige forhold.

Beskytt batterikontaktene mot fuktighet.

Personlig sikkerhet

Ikke demonter produktet mer enn til den tilstanden det hadde ved levering.

Bruk hansker, sklisikre sko og vernebriller.

Unngå en overbelastning av gressklipperen.

Ikke arbeid med produktet når du er trøtt eller syk eller under påvirkning av alkohol, narkotika eller legemidler.

Fare for å skli:

Beskytt produktet mot fuktighet på grunn av regn og mot annen fuktighet.

FARE! Eksplosjonsfare!

Ikke arbeid med produktet i eksplosjonsfarlige omgivelser der det befinner seg brennbare væsker, gasser eller støvtyper. Elektroverktøy produserer gnister som kan antenne støv eller damp.

2. MONTASJE

Personskader!

for kuttskader hvis produktet starter utilsiktet.

1. Skyv håndtaksstangen ① inn i stangfestet ②. Da må innkoblingssperren ⑦ på håndtak ⑤ peke fremover. Pass på at håndtaksstangen ① er satt helt inn og at tappene på håndtaksstangen er gått inn i utsparingene på stangfestet ②.
2. Trekk til klemhylsen ③.

3. BETJENING

Personskader!

for kuttskader hvis produktet starter utilsiktet.

Vent til kniven har stanset, fjern sikkerhetsnøkkelen og ta på hansker før du stiller inn produktet eller transporterer det.

Lade batteriet [fig. 01/02/03]:

Vær oppmerksom på nettspenningen! Spenningen til strømkilden må stemme overens med spesifikasjonene på laderens typeskilt.

Batteri og lader er ikke inkludert i leveransen av GARDENA accu gressklipper art. 14620-55.

Med den intelligente ladeprosessen blir ladetilstanden til batteriet automatisk registrert og ladet med optimal ladestrøm i forhold til batteri-temperaturen og -spenningen.

Slik blir batteriet skånet og forblir alltid helt oppladet når det oppbevares i laderen.

1. Apne dekselet ①
2. Trykk på oppløsningstasten 4 og ta batteriet 8 ut av batteripakken 10
3. Koble batteriladeren ⑥ til et strømuttak
4. Skyv batteriladeren @ på batteriet B

Når batteriladelampen ɑ på laderen blinker grønt, blir batteriet ladet.

Når batteriladelampen 9 på laderen lyser permanent grønt, er batteriet fulladet (Ladevarighet se 7. TEKNISKE DATA).

1. Kontroller ladetilstanden i regelmessige intervaller ved lading.
2. Når batteriet (B) er fulladet, kan du koble batteriet (B) fra laderen (C).

Betydning av visningselementene:

Visning på laderen [fig. O3]:

Blinkende lys batteriladelampen: Ladeprosessen signaliseres med blinking på batteriladelampen 12. Merk: Lading er kun mulig hvis temperaturen til batteriet ligger innenfor tillatt ladetemperaturområde, se 7. TEKNISKE DATA.

Permanent lys batteriladelampen

Det permanente lyset på batteriladelampen ⑥ signaliserer at batteriet er fulladet eller at temperaturen til batteriet ligger utenfor tillatt ladetemperaturområde, og batteriet derfor ikke kan lades. Så snart tillatt temperaturområde er nådd, blir batteriet ladet.

Når batteriet er satt inn, signaliserer det permanente lyset på batteriladelampen ⑥ at strømpelet er tilkoblet stikkontakten og at laderen er klar til bruk.

Produktet er utstyrt med en sikkerhetsanordning som forhindrer innkobling i posisjonen ved arbeidspause og i transportposisjonen.

Arbeidsposisjon ca. 22° - 70° [fig. 05]:

For at gressklipperen skal kunne startes, må håndtaksstangen ① være i arbeidsposisjon (ca. 22° - 70°).

Av sikkerhetsgrunner stopper gressklipperen med en gang håndtaksstangen beveges ut av arbeidsposisjon.

Parkeringsposisjon ⑨ ca. 70° - 105° [fig. 05/06]:

Klippehøyden kan stilles inn i området 30 - 50 mm i 3 trinn.

1. Trykk høydereguleringen (mot hjulet) og still høydereguleringen (i ønsket posisjon).
2. La høydereguleringen smette på plass i ønsket posisjon.

Starte gressklipperen [fig. 01/09]:

FARE! Personskader!

1. Åpne dekselet ④.
2. Sett batteriet ⑧ inn i batteriopptaket ① inntil det klikker på plass.
3. Stikk sikkerhetsnøkkelen ⑥ inn i håndtaket og vri den i stilling.
4. Trykk innkoblingssperren ⑦ inn med en hånd og trekk i startspaken ⑧ med den andre hånden.

Gressklipperen starter og batteriladetilstanden ⑩ vises i 5 sekunder.

1. Slipp innkoblingssperren ⑦.

Stoppe:

1. Slipp startspaken 8. Gressklipperen stopper.
2. Vri sikkerhetsnøkkelen ⑥ til stillingen av og ta den ut.

Tips for bruk av klipperen:

For å få en velfylt gressplen, og for å optimalisere klippeytelsen, anbefaler vi å klippe gresset en gang i uken, hvis det er mulig. Plenen blir tettere når den klippes regelmessig.

Klipp etter lengre klippepauser (ferieplen) først med den største klippehøyden i en retning og deretter i ønsket klippehøyde på tvers av dette.

Klipp plenen etter mulighet kun i tørr tilstand. Når gresset er fuktig, får du et uregelmessig klippemønster.

Klippeytelse og batterilading:

Gressflate pr. batterilading avhenger av forskjellige faktorer som fuktighet, gressets tetthet og klippehøyde. For optimal flateutnyttelse bør gressklipperen ikke skyves for fort, da dette reduserer batteriets brukstid. Med større klippehøyde og hyppigere klipping kan du utnytte klippeytelsen pr. batteri-brukstid optimalt.

Bioklipping:

Den spesielt utformede kniven sørger for optimale klippe- og bioklipperesultater. Gressstråene kuttes ikke bare av, de finhakkes i små deler som faller ned i jorda mellom gressstråene og dermed forhindrer at plenen tørker ut. Det er ikke nødvendig å rake opp eller kaste gresset, og det er en naturlig gjødsling.

Det beste bioklippe-resultatet får du når 1/3 av gresshøyden klippes (f.eks. fra 60 mm til 40 mm).

Maks. flate på 50 m² oppnås kun under optimale forhold.

4. VEDLIKEHOLD

FARE! Personskader! Fare for kuttskader h

Vent til kniven har stanset, fjern sikkerhetsnøkkelen og ta på hanskene før du vedlikeholder produktet.

Produktet må ikke rengjøres med vann eller vannstråle (spesielt ikke med høytrykksstråle). Ikke bruk kjemikalier, inkl. bensin eller løsemidler, til rengjøring. Enkelte av dem kan ødelegge viktige plastdeler.

Rengjøre undersiden av klipperen [fig. M1]:

Undersiden er enklest å rengjøre direkte etter klippingen.

1. Legg gressklipperen forsiktig på siden.
2. Rengjør undersiden og kniven ⑨ med en børste og den vedlagte skrapen ⑩ (ikke bruk skarpe gjenstander).

Rengjøre oversiden på klipperen:

Rengjør oversiden med en fuktig klut.

Rengjøre batteri og batterilader:

Se til at overflaten og kontaktene til batteriet og batteriladeren alltid er rene og tørre før du kobler til batteriladeren.

Ikke bruk rennende vann.

Batterilader: Rengjør kontaktene og plastdelene med en myk, tørr klut. Batteri: Rengjør lufteslissene og tilkoblingene til batteriet av og til med en myk, ren og tørr pensel.

5. LAGRING

Ta ut av bruk [fig. S1]:

Produktet må oppbevares utilgjengelig for barn.

1. Vri sikkerhetsnøkkelen til stillingen og ta den ut.
2. Ta ut batteriet.
3. Lad batteriet.
4. Rengjør gressklipperen, batteriet og laderen (se 4. VEDLIKEHOLD).
5. For plassparende oppbevaring kan klipperen henges opp i håndtaksstangen med GARDENA redskapsholder art. 3501/3503. (Klipperen skal ikke henges opp etter håndtaket.)
6. Oppbevar gressklipperen, batteriet og batteriladeren på et tørt, lukket og frostsikkert sted.

Avfallshåndtering:

I henhold til direktiv 2012/19/EU

Produktet skal ikke kastes sammen med vanlig husholdningsavfall. Det må kastes i henhold til de gjeldende lokale miljøforskriftene.

VIKTIG!

→ Kast produktet via eller på den lokale resirkuleringsinnsamlingsstasjonen.

GARDENA-batteriet inneholder litiumion-elementer, som ved utløp av levetiden skal kastes separat fra det normale husholdningsavfallet.

Li-ion

VIKTIG!

→ Kast batteriene via eller på den lokale resirkuleringsinnsamlingsstasjonen. 1. Lad litiumionelementene fullstendig ut (henvend deg til GARDENA service). 2. Sikre litiumionelementkontakter mot kortslutning. 3. Kast litiumionelementene på fagmessig riktig måte.

6. UTBEDRE FEIL

FARE! Personskader! Fare for kuttskader!

Vent til kniven har stanset, fjern sikkerhetsnøkkelen og ta på hansker før du utbedrer feilen på produktet.

Skifte ut kniven:

FARE! Personskader!

Fare for kuttskader hvis kniven roterer med skader, bøyninger, med ubalanse eller slitte kuttekanter.

Ikke bruk gressklipperen med skadd eller bøyd kniv, kniv med ubalanse eller med skadde kuttekanter. Ikke etterslip kniven.

GARDENA reservedeler er tilgjengelige fra din GARDENA-forhandler eller fra GARDENA Service.

Få kniven skiftet av GARDENA Service eller av en autorisert GARDENA avtaleforhandler.

Problem Mulig årsak Utbedring

Motoren er blokkert og forårsaker en lyd	Motoren er blokkert. →	Fjern hindringen. Start på nytt.
	Klippehøyden er for lav.	→ Still inn en støre klippe-høyde.

Problem Mulig årsak Utbedring

Höye lyder, gressklipperen klaprer	Skruer på motor, feste er klipperhus er lase.	→ Få skruene tilrukket av en autorisertavaleforhandierEller av GARDENA Service.
Klipperen:gå ujevnt ellervibreresterk	Kniven er skadet / slitt er knivholderen har læsnet.	→ Få kniven strammett erskifteut av en autorisertavaleforhandierEller av GARDENAService.
	Kniven er sterkt tilsmusset. →	Rengjør gressklipperen(se 4. VEDLIKEHOLD).Hvis problemet ikke lesser seg,henvend deg tilGARDENAService.
Plenen er Ikke rent klippet Kniven er stump er skadet. →		Få kniven skifteut avGARDENAService.
		Klippehøydene rer for lav. →	Stillinn en stäre klippe-hyde.
Gressklipperen starterIkkeeller stopper.LEDblinker grønt[fig.04]	Batteriet er tomt. → Lad batteriet.
Gressklipperen starterIkkeeller stopper.Feil-LED lyser rødt[fig.04]	Batteriemperaturen er utenfordet tillatte området.	→ Vent til batteriemperaturen liggermellom 0 °C- +45 °Cigjen.
	Det er vanandraper erfukhtitet mellom batterikon-taktene på gressklipperen.	→ Fjern vanandräpene/fuktigheten med en torklut.
	Motoren er blokkert. →	Fjern hinderingen.Start på nytt.
Gressklipperen starterIkkeeller stopper.Feil-LED blinker rødt[fig.04]	Produkt er defekt. →	Henvend deg til GARDENA service.
Gressklipperen starterIkkeeller stopper.Feil-LED lyser ikke[fig.04]	Batteriet er ikke satt helt inni batteniopptaket.	→ Sett batteriet helt inni batteniopptaket til du hører at det smetter på plass.
	Sikkerhetsnøkkelen er ikke satt på stillingen.	→ Vri sikkerhetsnøkkelen til stillingen.
	Handtaksstangen befinner segIkke I arbeidssposjönen [fig. 05].	→ Sørg for at handtaksstangen befinner seg I arbeidssposjönen ved innkoblig(ca. 22°-70°).
	Klemhylsen er ikke trukket tilEller har læsnet [fig.A1/A2].	→ Trekk til klemhylsen(se Montera bjelke).
	Batteriet er defekt. →	Skift ut batterlet.
	Produkt er defekt. →	Henvend deg til GARDENA service.
Lading er Ikke mulig.Batteriladelampen lyser permanent[fig.03]	Batteriet er ikke satt (rikrig) pã. →	Sett batteriet rrikrig på laderen.
	Batterikontaktene er skitne.	→ Rengjør batterikontaktene(f. eks. ved ä koble batteriettil og fra flere ganger. Skiftev. ut batteriet).
	Batteriemperaturen erutenfor det tillatte lade-temperaturområdet.	→ Vent til batteriemperaturen ligger mellom 0 °C- +45 °Cigjen.
	Batteriet er defekt. →	Skift ut batterlet.
Batteriladelampen lyser icke[fig.03]	Strømstorpselet til laderen crIkke satt (rikrig) inn.	→ Sett strømstorpselet (helt) inni stikkontakten.
	Stikkontakt, strømledning eller lader er defekt.	→ Kontroller nettspenningen.Fa ev. laderen kontrolliertav en autorisert forhandlerell av GARDENA Service.

MERK: Henvend deg til GARDENA servicesenter ved andre feil. Reparasjoner skal kun foretas av GARDENA servicesentre samt fagforhandlere som er autorisert av GARDENA.

1. TEKNISKE DATA

Batteridrevet grossklipper	Enhet	Verdi (art. 14620)
Turtall på kniven	0/min	6000
Klippebredde	cm	22
Klippehøydeinnstilling (3 posisjoner)	mm	30 – 50
Vekt (uten batterl)	kg	4,2

Batteridrevet gressklipper Enhet Verdi (art. 14620)

Lydtrykkniva \( {\mathrm{L}}_{\mathrm{{ph}}}{}^{1)} \) Usikkerhet \( {\mathrm{k}}_{\mathrm{{ph}}} \)	dB (A)	74 2,5
Lydefektniva \( {\mathrm{L}}_{\mathrm{{WA}}}{}^{2)} \) mäl't/ garantert Usikkerhet \( {\mathrm{k}}_{\mathrm{{VIA}}} \)	dB (A)	84 / 86 1,5
Hand/arm-vilbrasjon \( {\mathrm{a}}_{\mathrm{{vth}}}{}^{1)} \) Usikkerhet \( {\mathrm{k}}_{\mathrm{{vthw}}} \)	\( \mathrm{m}/{\mathrm{s}}^{2} \)	< 2,5 1,5

Måleprosess i henhold til: EN 60335-2-77 RL 2000/14/EC

MERK: Den angitte vibrasjonsemisjonsverdien ble målt i henhold til en standardisert testprosess og kan brukes til å sammenligne elektroverktøy med hverandre. Denne verdien kan også brukes til foreløpig bedømmelse av eksponeringen. Emisjonsverdien kan variere i løpet av faktisk bruk av elektroverktøyet.

Systembatteri Enhet Verdi (art. 14903) PBA 18V 2,5Ah W-B

Batterispenning	V (DC)	18
Batterikapaslitet Ah	2,5
Antall celler (Li-Ion)		5

Egnede POWER FOR ALL System batteriladere: AL 18.CV.

Batterilader Enhet Verdi (art. 14900) AL 1810 CV P4A

Nettspenning	V (AC)	220 - 240
Nettfrekvens	Hz	50 - 60
Nominallem Effekt	W	26
Batteriladespenning	V (DC)	18
Maks. batterl-ladestrom	mA	1000
Batteriladetid 80%/97 - 100 % (ca.)
PBA 18V 2,0Ah W-B	min.	96 / 124
PBA 18V 2,5Ah W-B	min.	120 / 154
PBA 18V 4,0Ah W-C	min.	192 / 244
Tillatt ladetemperatur-område	°C	0 - 45
Vekt I henhold til EPTA-Procedure 01:2014	kg	0,17
Verneklasse		☐/ ☐

Egnede POWER FOR ALL System batterier: PBA 18V.

1. TILBEHØR

GARDENA Reservekniv	Som reserve for stumpe kniver.	art. 4105
GARDENA Redskapsholder	For plassparende oppbevaring av gresskipperen.	art. 3501/3503
GARDENA SystembatteriPBA 18V/45 P4APBA 18V/72 P4A	Batteri for ekstra driftstid ell eril til utskiftning.	art. 14903art. 14905
GARDENA Batteri-hurtig-lader AL 1830 CV P4A	For rask lading av POWER FOR ALL System-batterierPBA 18V..W-..	art. 14901

9. SERVICE/GARANTI

Service:

Ta kontakt med adressen på baksiden.

Garantierklæring:

• Produktet har blitt brukt til det tiltenkte formålet i henhold til anbefalingene i brukerhåndboken.

Verken kjøperen eller en tredjeperson har gjort forsøk på å åpne eller reparere produktet. For drift er det kun brukt originale GARDENA reserve- og slitedeler. Fremvisning av kjøpskvitteringen.

Vanlig slitasje på deler og komponenter (for eksempel på kniver, festedeler for kniver, turbiner, lyselementer, kile- og tannremmer, løpehjul, luftfilter, tennplugger), optiske forandringer samt slite- og forbruksdeler er utelukket fra garantien.

Denne produsentgarantien er begrenset til å omfatte erstatningsleveranse og reparasjon i henhold til vilkårene nevnt ovenfor. Produsentgarantien utgjør intet grunnlag for videre krav overfor oss som produsent, for eksempel krav om skadeserstatning. Denne produsentgarantien berører selvfølgelig ikke de eksisterende garantiytelseskravene overfor forhandleren / selgeren.

Produsentgarantien er underlagt lovgivningen i Forbundsrepublikken Tyskland.

I et garantitilfelle bes du sende det defekte produktet sammen med en kopi av kjøpskvitteringen og en beskrivelse av feilen, tilstrekkelig frankert, til GARDENA-serviceadressen.

Slitasjedeler:

Kniven og hjulene er slitedeler og dermed unntatt fra garantien.
