MANUAL I PËRDORUESIT DEBOOST 850 TALLAS

Para se të vijoni me instalimin lexoni me vëmendje të gjithë dokumentacionin.

Para çdo ndërhyrjeje, hiqeni spinën. Shmangeni në mënyrën më absolute funksionimin në të thatë.

Mbrojeni elektropompën nga moti i keq.

Mbrojtja nga mbingarkesa Pompa është e pajisur me një siguresë motori. Në rast të mbinxehjes së motorit, siguresa e motorit e fik pompën automatikisht. Koha e ftohjes është rreth 15-20 min. pas kësaj pompa rindizet automatikisht. Pas ndërhyrjes së siguresës së motorit është absolutisht e nevojshme të kërkohet shkaku e të eliminohet. Konsultoni Kërkimin e Defekteve.

Pompa centrifuge vetëmbushëse me hedhje me kapacitet të shkëlqyer thithjeje edhe në prani të ujit të gazuar. Veçanërisht i këshilluar për ushqimin ujor dhe për presurizimin e shtëpive të fshatit. Të përshtatshme për bujqësi me përmasa të vogla në kopshtari dhe lulishte, emergjenca shtëpiake dhe punë hobi në përgjithësi. Falë formës kompakte e të përdorshme gjejnë edhe zbatime të posaçme si pompa portative për raste emergjence si thithja e ujit nga serbatorë ose lumenj. Në rast produkti të pajisur me Wi-fi, të këshillohet udhëzuesi i shpejtë.

Këto pompa nuk mund të përdoren në pishina, pellgje, rezervuarë ku ka njerëz, dhe/ose për pompimin e hidrokarbureve (benzinë, naftë, vajra të djegshme, solventë, etj.) sipas normave ligjore kundër aksidenteve që janë në fuqi në këtë fushë. Para se t’i rivendosni, do të ishte rregull i mirë të parashikonit një fazë pastrimi. Shikoni kapitullin “Mirëmbajtja e Pastrimi”.SHQIP

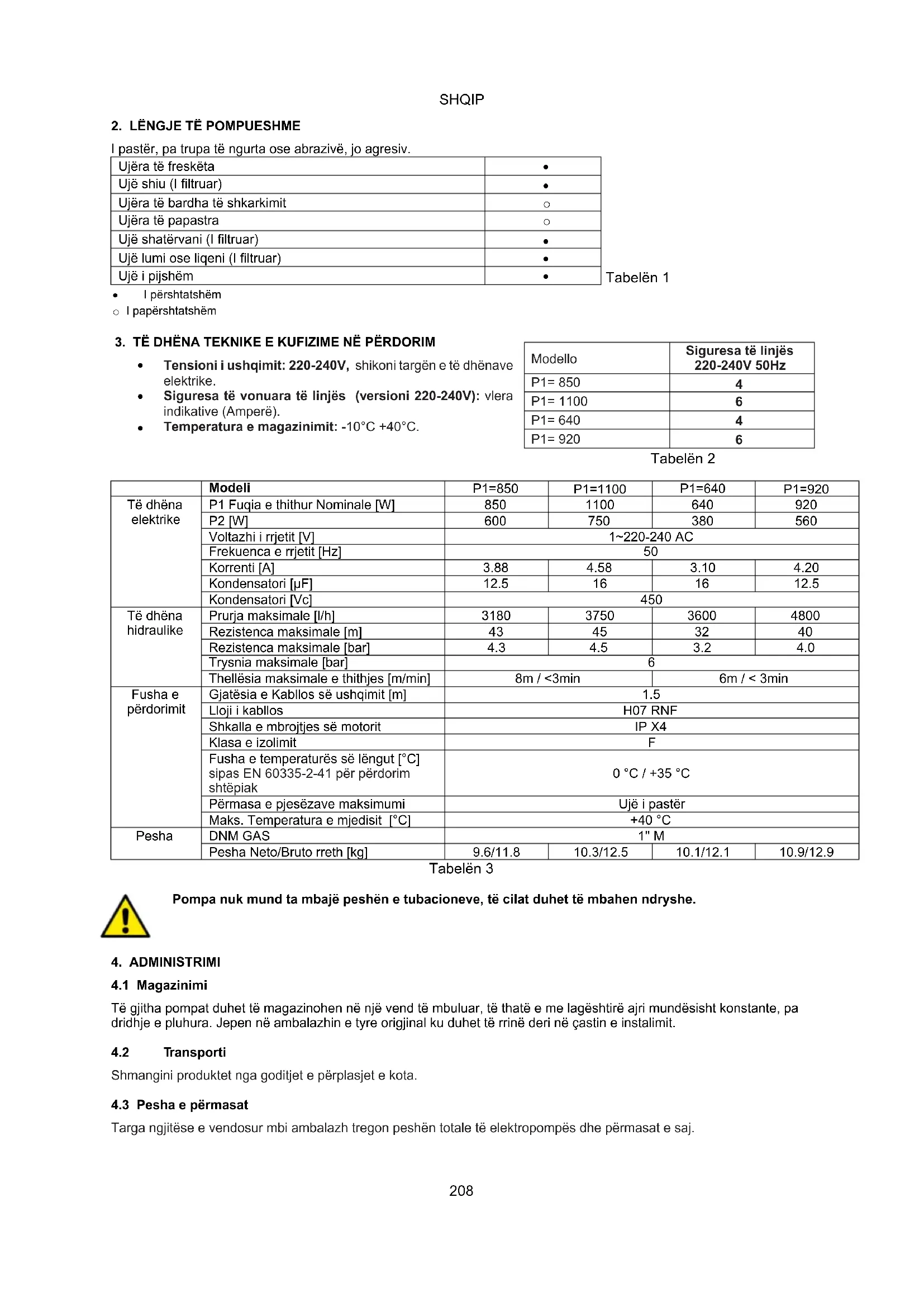

I pastër, pa trupa të ngurta ose abrazivë, jo agresiv. Ujëra të freskëta

Ujëra të bardha të shkarkimit

Ujë shatërvani (I filtruar)

I përshtatshëm o I papërshtatshëm

Tensioni i ushqimit: 220-240V, shikoni targën e të dhënave elektrike. Siguresa të vonuara të linjës (versioni 220-240V): vlera indikative (Amperë).

Të dhëna hidraulike Prurja maksimale [l/h]

Thellësia maksimale e thithjes [m/min] 8m / <3min 6m / < 3min Fusha e përdorimit Gjatësia e Kabllos së ushqimit [m]

Lloji i kabllos H07 RNF Shkalla e mbrojtjes së motorit IP X4 Klasa e izolimit

Fusha e temperaturës së lëngut [°C] sipas EN 60335-2-41 për përdorim shtëpiak 0 °C / +35 °C Përmasa e pjesëzave maksimumi Ujë i pastër Maks. Temperatura e mjedisit [°C] +40 °C Pesha DNM GAS 1'' M Pesha Neto/Bruto rreth [kg] 9.6/11.8 10.3/12.5 10.1/12.1 10.9/12.9 Tabelën 3

Pompa nuk mund ta mbajë peshën e tubacioneve, të cilat duhet të mbahen ndryshe.

Të gjitha pompat duhet të magazinohen në një vend të mbuluar, të thatë e me lagështirë ajri mundësisht konstante, pa dridhje e pluhura. Jepen në ambalazhin e tyre origjinal ku duhet të rrinë deri në çastin e instalimit.

ransporti Shmangini produktet nga goditjet e përplasjet e kota.

4.3 Pesha e përmasat

Targa ngjitëse e vendosur mbi ambalazh tregon peshën totale të elektropompës dhe përmasat e saj. Modello Siguresa të linjës 220-240V 50Hz P1= 850

Pompat kurrë nuk duhet të transportohen, të ngrihen ose të futen në punë kur gjenden pezull duke përdorur kabllon e ushqimit, duhet të përdorni dorezën e posaçme. Pompa nuk duhet të futet kurrë në punë në të thatë. Këshillohet të hapen/mbyllen tapat e shfryrjes/shkarkimit (2 dhe 6) pa ushtruar forcë të tepruar.

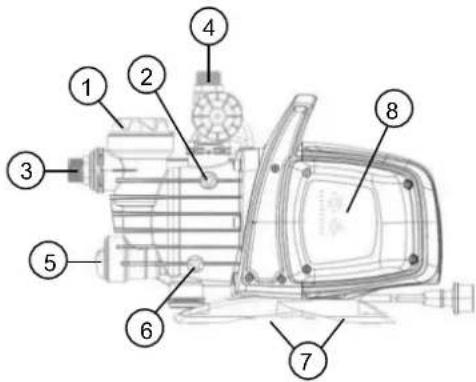

1 Parafiltri. 2 Tapa e shfryrjes. 3 Lidhja e thithjes e drejtueshme. 4 Lidhja e daljes e. 5 Valvula e moskthimit e integruar. 6 Tapa e shkarkimit. 7 Këmbëza prej gome kundër dridhjeve. 8 Ndërfaqja elektronike e administrimit.

Elektropompa duhet të instalohet në një vend të mbrojtur nga moti i keq dhe me një temperaturë mjedisore jo më të lartë se 40°C. Pompa është e pajisur me këmbëza kundër dridhjes, por në rast instalimesh fikse mund të hiqen e të parashikohet një mbërthim në bazën e mbështetjes (7). Mos lejoni që tubacionet t’u transmetojnë sforcime të tepërta grykëve të pompës (3) e (4), për të mos krijuar deformime ose çarje. Është gjithnjë rregull i mirë që pompa të vendoset sa më afër që të jetë e mundur me lëngun që duhet pompuar. Pompa duhet të instalohet ekskluzivisht në pozicion horizontal. Tubacionet nuk duhet të jenë kurrë me diametër të brendshëm më të vogël se ai i grykëve të elektropompës e në thithje, pompa është e pajisur me filtër (1) e valvul Moskthimi (NRV) (5). Për thellësi thithjeje përtej katër metrave ose me kalime të gjata horizontale, këshillohet përdorimi i një tubi thithës me diametër më të madh se sa ai i grykës thithëse të elektropompës. Për të shmangur formimin e xhepave të ajrit në tubin e thithjes, parashikoni një pjerrësi të lehtë pozitive të tubit të thithjes drejt elektropompës. Fig.2 Në qoftë se tubacioni thithës është prej gome ose me material fleksibël, kontrolloni gjithnjë që të jetë i llojit të përforcuar, rezistent ndaj zbrazëtisë, për të shmangur ngushtimet për efekt të thithjes. Në rast instalimi fiks, rekomandohet të montoni një valvul mbyllëse si në anën e thithjes ashtu edhe në anën e daljes së lëngut. Kjo mundëson mbylljen e linjës në fillim e/o në fund të pompës, çka është e dobishme për të gjitha ndërhyrjet e mirëmbajtjes dhe të pastrimit, ose për periudha kur pompa nuk përdoret. Pompa është e pajisur me hyrje rrotulluese për të lehtësuar instalimin. (3) e (4). Në rastin e tubave fleksibël, nëse është e nevojshme, përdorni një lakore fig.1 e pajimet e kopshtarisë të përbërë nga tubacione me PE e pajime rakordesh me hundëz, që nuk jepen por mund të blihen veçmas. Në prani të papastërtive me përmasa shumë të vogla këshillohet të përdorni, përveç filtrit të integruar (1), një filtër në hyrje të pompës së montuar mbi tubin e thithjes. Mos i bëni motorit ndezje/orë të tepërta, këshillohet rreptësisht të mos tejkalohen 20 ndezje/orë.

Diametri i tubit thithës duhet të jetë më i madh ose baras me diametrin e grykës së elektropompës, shikoni Tabelën 3.

Sigurohuni që tensioni i rrjetit të përkojë më atë të targës së motorit për t’u ushqyer e që të jetë e mundur të bëhet një lidhje e mirë tokësore. Respektoni udhëzimet e shkruara në targën teknike e në këtë manual tabela 3. Gjatësia e kabllos së ushqimit që gjendet mbi pompë e kufizon distancën e instalimit; në rast se keni nevojë për një zgjatuese, sigurohuni që të jetë e të njëjtit lloj (p.sh. H05 RN-F o H07 RN-F sipas instalimit) shikoni tab.3.

Mos e ndizni pompën pa e mbushur më parë tërësisht me lëng, rreth 4 litra, derisa të derdhet nga tapa e shkarkimit të ajrit (2). Në rast se mbaron burimi ujor, hiqeni menjëherë spinën, duke e fikur pompën. Shmangni funksionimin në të thatë.

1. Para se ta ndizni, kontrolloni nëse pompa është rregullisht e mbushur, duke bërë mbushjen e saj të plotë, me ujë të

pastër, nëpërmjet vrimës së posaçme, pasi ta keni hequr tapën e mbushjes së filtrit transparent (1), me duar ose me mjetin e posaçëm të dhënë si pajisje. Hapni ndërkohë edhe tapën e shfryrjes (2) për të nxjerrë ajrin. Ky veprim është themelor për funksionimin e përkryer të pompës, i domosdoshëm në mënyrë që guarnicioni hidroizolues të rezultojë i lubrifikuar mirë. Funksionimi në të thatë i shkakton dëme të pariparueshme guarnicionit hidroizolues.

2. Tapa e mbushjes duhet të rividhoset më pas me kujdes derisa të mos shkojë më tej (1), sikurse tapa shfryrëse (2).

3. Futeni spinën e kabllos së ushqimit në një prizë korrenti me 220-240V. Kujdes! Motori i pompës do të ndizet

menjëherë, uji do të fillojë të dalë pas një kohe maksimale prej 3 minutash, që do të varet nga thellësia e nivelit të ujit, në pus ose në cisternë.

4. Pompa do të vazhdojë të funksionojë e të nxjerrë ujë. Kujdes! Shmangni funksionimin në të thatë.

5. Për ta fikur pompën hiqeni spinën e kabllos së ushqimit.

Në rast problemesh me mbushjen fillestare të pompës, përsërisni manovrimin derisa i gjithë ajri në thithje të zhduket.

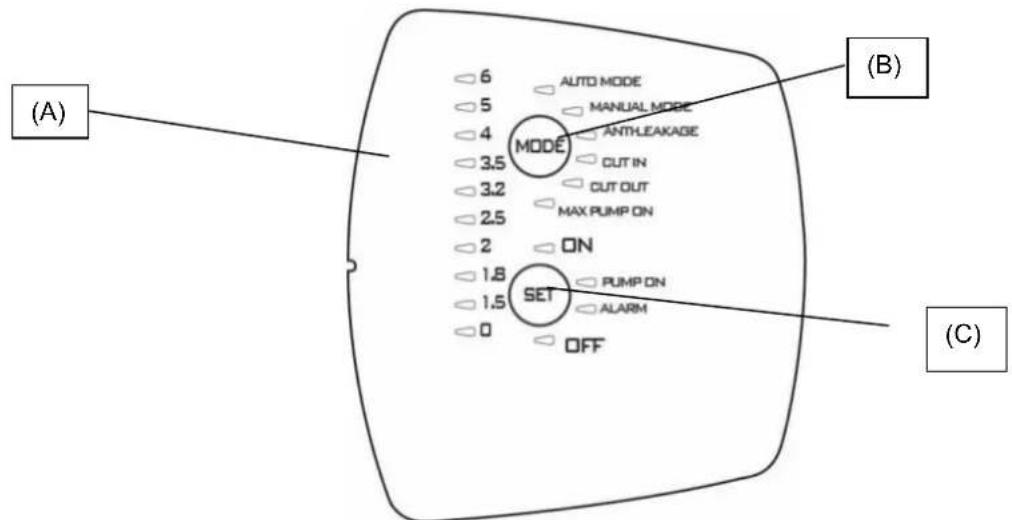

Mbrojtja kundёr rrjedhjeve

1) shtypni SET për 10 sekonda për të zhbllokuar funksionin (në këtë fazë do të jenë ndezur dritat LED mbi vlerat

2) shtypni SET për të përzgjedhur vlerën e dëshiruar,

3) për të çaktivizuar funksionin, vendoseni vlerën e cut-out mbi 0 [bar ose psi].

4) dilni nga parametrat duke shtypur MODE.

SHËNIM: vlera e CUT-OUT mund të ndryshohet VETËM pasi të keni zhbllokuar funksionin duke shtypur butonin SET për 10 sekonda. Pasi të ketë kaluar 1 sekondë dhe të mos jetë shtypur asnjë buton, funksioni do të bllokohet përsëri. ANTI-LEAKAGE: mbrojtja kundёr rrjedhjeve Funksioni mund tё aktivizohet ose çaktivizohet. Caktimi fillestar nё fabrikё ёshtё i çaktivizuar. Kur ёshtё i aktivizuar, nёse verifikohet situata kur pompa ndizet mё shumё se 6 herё nё 2 minuta, kjo do tё ndalohet e do tё tregohet gabimi nёpёrmjet LED tё kuqe pulsuese ngadalё tek “ALARM”.SHQIP

Njё dritё e kuqe fikse ose pulsuese tek “ALARM” aktivizohet kur alarmi ёshtё i pranishёm. Funksionimi nё tё thatё (Dry-running): drita e kuqe fikse Rrjedhje (Leakage): pulsimi i ngadaltё Max Pump ON (pompa funksionon për më shumë se 30 minuta): 2 pulsime të shpejta të ndara nga një pauzë më e gjatë. Shtypni “SET” për t'i resetuar alarmet.SHQIP

RREZIK NGRIRJEJE: kur pompa mbetet e pandezur në temperaturë më të ulët se 0°C, duhet të siguroheni që të mos ketë mbetje ujore, të cilat duke ngrirë mund të krijojnë krisa në pjesët plastike. Në qoftë se pompa është përdorur me lëndë që anojnë të depozitohen, ose me ujë të kloruar shpëlajeni pas përdorimit, me një hedhje uji të fuqishme në mënyrë që të shmanget formimi i depozitimeve ose i koreve që do t’i reduktonin karakteristikat e pompës.

Elektropompa gjatë funksionimit normal nuk kërkon asnjë lloj mirëmbajtjeje. Në çdo rast, të gjitha ndërhyrjet e riparimit dhe mirëmbajtjes duhet të kruhen vetëm pasi ta keni shkëputur pompën nga rrjeti i ushqimit me energji elektrike. Kur pompa ndizet sërish, sigurohuni që të jetë rimontuar sipas rregullave, për të mos rrezikuar sendet e njerëzit. Figura 7SHQIP

11.1 Pastrimi i rrjetës së thithjes

Shkëputeni ushqimin elektrik nga pompa. Bëni drenazhin e pompës, duke hapur tapën e shkarkimit (6), pasi t’i keni mbyllur më parë saraçineskat në fillim (nëse ka të tilla). Zhvidhosni kapakun e dhomës së filtrit, me duar ose me aksesorin e posaçëm që jepet si pajisje. Nxirrni nga lart njësinë e filtrit. Shpëlajeni gotën në ujë të rrjedhshëm e pastroni filtrin me një furçë të butë. Rimontojeni filtrin duke kryer veprimet në të kundërt.

Shkëputeni ushqimin elektrik nga pompa. Hiqeni tapën e NRV (5) me aksesorin e dhënë si pajisje. Hiqeni valvulën e moskthimit NRV e pastrojeni nga papastërtitë e mundshme fig. 9. Montoni pjesët në drejtimin e kundërt të sekuencës së çmontimit.

Para se të filloni kërkimin e defekteve është nevojshme ta ndërprisni lidhjen elektrike të pompës (hiqeni spinën nga priza). Nëse kablloja e ushqimit ose pompa në çdo pjesë të saj elektrike është e dëmtuar, ndërhyrja e riparimit ose e zëvendësimit duhet të kryhet nga Ndërtuesi, ose nga shërbimi i tij i asistencës teknike, ose nga një person me kualifikimin e barasvlershëm në mënyrë që të parandalohet çdo rrezik.

VERIFIKIME (shkaqe të mundshme) RREGULLIME

1. Motori nuk ndizet e

nuk bën zhurmë. A. Verifikoni lidhjet elektrike. B. Verifikoni nëse motori është në korrent. C. Verifikoni siguresat mbrojtëse. D. Ndërhyrje e mundshme e mbrojtjes termike. C. Nëse janë djegur zëvendësojini. D. Prisni 20 min me qëllim që motori të ftohet. Verifikoni shkakun që e përcaktoi dhe eliminojeni. Shënim: përsëritja e mundshme e menjëhershme e defektit do të thotë se motori është në qark të shkurtër.

2. Motori nuk ndizet,

por bën zhurmë. A. Sigurohuni që tensioni i rrjetit të korrespondojë me atë të targës. B. Kërkoni bllokime të mundshme të pompës ose të motorit. C. Verifikoni nëse boshti është bllokuar.

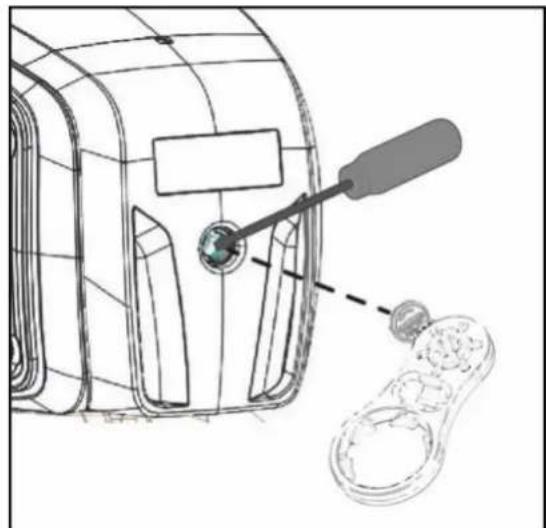

B. Hiqni bllokimet. C. Veproni me mjetin e pajisur për ta zhvidhosur kapakun e vogël e me një kaçavidë zhbllokoni boshtin. D. Zëvendësoni kondensatorin.

3. Motori rrotullohet me

vështirësi. A. Sigurohuni që tensioni i ushqimit të jetë i mjaftueshëm. B. Verifikoni nëse ka rashinime midis pjesëve të lëvizshme dhe fikse.

4. Pompa nuk nxjerr ujë.

A. Pompa nuk është mbushur në mënyrë korrekte.

B. Tubi i thithjes me diametër të pamjaftueshëm. C. Valvula e moskthimit NRV ose filtri janë të bllokuar. A. Mbusheni pompën me ujë, dhe bëni mbushjen, duke pasur kujdes që të nxirrni ajrin duke zhvidhosur tapën e shfryrjes. B. Zëvendësoni tubin me një tjetër me diametër më të madh. C. Pastrojeni filtrin e në rast se nuk është e mjaftueshme edhe valvulën NRV.

5. Pompa nuk mbushet.

A. Thithja e ajrit me anë të tubit të thithjes.

B. Pjerrësia negative e tubit të thithjes favorizon formimin e xhepave të ajrit. A. Eliminoni dukurinë duke kontrolluar guarnicionet e lidhjeve dhe tubacionet e thithjes, e përsëriteni veprimin e mbushjes. B. Korrigjoni pjerrësinë e tubit të thithjes.

6. Pompa nxjerr prurje të

pamjaftueshme. A. Tubi i thithjes është i bllokuar. B. Rotori është konsumuar ose bllokuar. C. Tubi i thithjes me diametër të pamjaftueshëm. A. Pastrojeni tubin e thithjes. B. Hiqni bllokimet ose zëvendësojini pjesët e konsumuara. C. Zëvendësoni tubacionet me një diametër më të madh.

7. Pompa dridhet duke

punuar me zhurmë. A. Verifikoni nëse pompa dhe tubacionet janë të mbërthyera mirë. B. Pompa bën kavitacion, d.m.th. ka kërkesë më të madhe për ujë se sa ajo që arrin të pompojë. C. Pompa punon përtej të dhënave të targës. A. Mbërthejini me kujdes më të madh pjesët e liruara. B. Uleni lartësinë e thithjes ose kontrolloni rrjedhjet në mbushje. C. Mund të jetë i dobishëm kufizimi i prurjes në dalje.SHQIP

Çdo ndryshim i paautorizuar paraprakisht, i heq ndërtuesit çdo lloj përgjegjësie. Të gjitha pjesët e këmbimit të përdorura për riparimet duhet të jenë origjinale e të gjithë aksesorët duhet të autorizohen nga ndërtuesi, në mënyrë që të garantohet siguria maksimale e makinave dhe e impianteve mbi të cilat këto mund të montohen. Ky produkt mbulohet nga garancia ligjore (në Komunitetin Evropian për 24 muaj nga data e blerjes) përsa i përket të gjitha defekteve që i vishen problemeve të fabrikimit ose të materialit të përdorur. Produkti në garanci, sipas dëshirës, mund të zëvendësohet me një tjetër në gjendje të përkryer funksionimi, ose të riparohet falas kur respektohen kushtet e mëposhtme: produkti është përdorur në mënyrë korrekte e në pajtim me udhëzimet e asnjë tentativë riparimi nuk është bërë nga blerësi ose nga të tretë. produkti është dorëzuar në pikëshitjen ku është blerë, duke bashkëlidhur dokumentin që vërteton blerjen (faturën ose kuponin tatimor) e një përshkrim të shkurtër të problemit të hasur. Rotori e pjesët që konsumohen, nuk hyjnë në garanci. Ndërhyrja në garanci nuk përfshin në asnjë rast periudhën fillestare.SRPSKI
