Termék típusa	Önfelszívó centrifugális vízszivattyú
Márka	TALLAS
Modell	DEBOOST 850
Kategória	Vízszivattyú
Elektromos tápellátás	220-240 V ~ 50 Hz, 3,88 A
Felvett teljesítmény (P1)	850 W
Hasznos teljesítmény (P2)	600 W
Maximális áramlás	3180 L/h
Maximális szállítási magasság	43 m (4,3 bar)
Maximális üzemi nyomás	6 bar
Maximális szívási mélység	8 m
Csatlakozás	1" M (DNM GAZ)
Nettó / bruttó tömeg	9,6 kg / 11,8 kg
Motor védettségi fokozat	IP X4
Szigetelési osztály	F
Folyadék hőmérséklete	0 °C - +35 °C
Maximális környezeti hőmérséklet	+40 °C
Tápkábel hossza	1,5 m (H07 RN-F típus)
Fő funkciók	Automatikus üzemmód, kézi üzemmód, szárazon futás elleni védelem, szivárgás elleni védelem (ANTI-LEAKAGE), maximális üzemidő korlátozás (MAX PUMP ON 30 perc), újraindítási nyomás beállítása (CUT-IN 1,5-3,0 bar), leállítási nyomás beállítása (CUT-OUT max. 3,5 bar), automatikus önfelszívás, riasztás visszaállítása
Karbantartás és tisztítás	A szívószűrő és a visszacsapó szelep (NRV) tisztítása: húzza ki a tápellátást, ürítse le, csavarja le, öblítse le tiszta vízzel
Biztonság	Hővédelem (túlmelegedés esetén automatikus leállás, lehűlés után újraindulás), szárazon futás elleni védelem (leállás 40 másodperc után, automatikus újraindítási kísérletek), szivárgás elleni védelem (leállás, ha 2 percen belül több mint 6 ciklus), folyamatos üzem korlátozása (30 perc)
Garancia	24 hónap törvényes garancia (alkatrész és munkadíj), a kopó alkatrészek kivételével

Gyakran ismételt kérdések - DEBOOST 850 TALLAS

Hogyan kell önfelszívni a DEBOOST 850 szivattyút?

Első használat előtt töltse fel a szivattyút teljesen tiszta vízzel (kb. 2-3 liter) a szűrő feltöltő dugóján (1) keresztül. Nyissa ki a légtelenítő dugót (2) is a levegő távozásához. Zárja vissza mindkét dugót gondosan. Csatlakoztassa a szivattyút: az önfelszívás automatikusan megtörténik AUTO módban. Ha 3 percen belül nem jön víz, ismételje meg a műveletet.

Mit jelent a piros folyamatosan világító LED az ALARM-on?

A piros folyamatosan világító LED az ALARM-on szárazon futás elleni védelmet jelez. A szivattyú víz nélkül működött. Kapcsolja ki a tápellátást, ellenőrizze, hogy a szivattyú tele van-e vízzel, és a szívószűrő nem tömődött el. Nyomja meg a SET gombot a riasztás visszaállításához.

Hogyan kell beállítani az újraindítási nyomást (Cut-in)?

Nyomja meg a MODE gombot 5 másodpercig a funkciók kiválasztásának feloldásához. Nyomja meg többször a MODE gombot, amíg a CUT-IN LED villogni nem kezd. Ezután használja a SET gombot az érték növeléséhez (1,5-től 3,0 bar-ig). A nyomás a LED-sávon jelenik meg. Beállítás után nyomja meg a MODE gombot az AUTO módba való visszatéréshez.

Hogyan kell aktiválni a szivárgás elleni védelmet (ANTI-LEAKAGE)?

Nyomja meg a MODE gombot 5 másodpercig, majd válassza ki az ANTI-LEAKAGE funkciót a MODE gomb többszöri megnyomásával, amíg a megfelelő LED villogni nem kezd. Nyomja meg a SET gombot az aktiváláshoz (LED BE) vagy kikapcsoláshoz (LED KI). Ez a védelem leállítja a szivattyút, ha 2 percen belül több mint 6 alkalommal kapcsol be (szivárgás).

Mit tegyek, ha a csatlakozásoknál vízszivárgás van?

Ellenőrizze, hogy a szívó- és nyomócsatlakozások megfelelően meg vannak-e húzva. Vizsgálja meg a visszacsapó szelepet (NRV) és a szívószűrőt: ezek eltömődhettek vagy megsérülhettek. Tisztítsa meg a szelepet és a szűrőt a Karbantartás és tisztítás fejezet utasításai szerint.

Hogyan kell tisztítani a szívószűrőt?

Húzza ki a tápellátást. Zárja el a felső szelepeket, ha vannak. Nyissa ki a leeresztő dugót (6) a víz kiengedéséhez. Csavarja le a szűrő dugóját (1) kézzel vagy a mellékelt kulccsal. Vegye ki a szűrőegységet, öblítse le a patront folyó víz alatt, és kefélje le a szitát. Szerelje vissza fordított sorrendben.

Miért nem indul a motor és nem ad hangot?

Ellenőrizze az elektromos csatlakozásokat, a feszültség meglétét (220-240 V) és a biztosítékokat. Ha a hővédelem bekapcsolt, várjon kb. 20 percet, amíg a motor lehűl, majd automatikusan újraindul. Ha a probléma továbbra is fennáll, a motor rövidzárlatos lehet, vagy a kondenzátor hibás.

Mennyi a garancia időtartama és mire terjed ki?

A törvényes garancia 24 hónap a vásárlás dátumától számítva, gyártási vagy anyaghibákra. A kopó alkatrészek (járókerék, tömítések) nem tartoznak a garancia hatálya alá. Bármilyen beavatkozáshoz vigye vissza a terméket a vásárlás helyére a számlával és a probléma leírásával.

Használhatom a szivattyút meleg vízzel?

Nem, a szivattyúzott folyadék maximális hőmérséklete +35 °C. A melegebb víz károsíthatja a szivattyút és érvénytelenítheti a garanciát.

Hogyan kell visszaállítani a riasztást hiba után?

Nyomja meg egyszer a SET gombot a riasztás nyugtázásához. Ha a hiba oka megszűnt, a szivattyú visszatér a normál működéshez. Szárazon futás riasztás esetén a szivattyú automatikusan megpróbál újraindulni 30 percenként, legfeljebb 48 kísérletig (24 óra), majd 24 óránként. A kényszerített újraindításhoz nyomja meg a SET gombot a hiba kijavítása után.

HASZNÁLATI ÚTMUTATÓ DEBOOST 850 TALLAS

1. BEINDITÁS 111
2. ELEKTROMOS KEZELÖI INTERFÉSZ 112

9.1 A jellemzok attekintese 112
9.1.1 A kijelző leirása: 112

9.2 A funkciok leirasa 114

9.2.1 ON/OFF szivattyu (AUTO MODE, MANUAL MODE) 114
9.2.2 Feltoltési fázs 114
9.2.3 Veszgelzesek visszaallitasa 114
9.2.4 Feszultseg jelzes BE/KI 115

9.2.5 Szivattyu jelzes BE/KI 115
9.2.6 Veszgelzesek jelzese 115
9.2.7 Szarazon futas elleni vedelem (Dry running protection) 115
9.2.8 Védekezés szivárgás Ellen (ANTI-LEAKAGE) 115
9.2.9 Max pump on 115
9.2.10 Nyomaszekeloveszjelzes 115

9.3 Elso beinditas 115

9.3.1 Teszt a LED-eken 115
9.3.2 Elso feltoltés 115
9.4 Normalis mukodes kikapcsolt CUT-OUT mellett (gyarilag) 115
9.5 Normalis mukodes bekapcsolt CUT-OUT mellett 115

1. OVINTÉZKEDÉSE 115
2. KARBANTARTAS ES TISZITAS 116

11.1 Szivósző rósztítása 116
11.2 NRV szelep tiszttitasa 116

1. HIBAKERESÉS 116
   13.GARANCIA 117

FIGYELEM

A telepítés elött gondosan olvassa el a Dokumentációt.

Minden egyes beavatkozas elott huzza ki a dugot. Kerulje el szarazon mukodest.

Védje az elektromos szivattyut az iduójárás viszontagságai Ellen.

Tulterhelés Elleni vedelem: a szivatty el van latva egy hóvedelmi kapcsolóval a tulterhelés Ellen. A motor esetleges tulmelegedesekor a motorvedelem automatikusan kikapcsolja a szivatty ut A lehulei ido kb. 15-20 perc, ezt kovetoen a szivatty auto-matikusan ujraindul. A motorvedelem beavatkozasa eseten fontos, hogy beazonositsa a hibajelenség okat és kuszöblje ki a hiba ismetelt lehtosegét. Tanulmányozza a hibakeresési tablazatot.

1. ALKALMAZÁSOK

Öntelitö dó víszugárszivattyuk optimális lehtosegetBiztosítva gázos vizek szívásához is. Különosen alkalmas vizellátára és nyaralok nyomásbiztosítára. Alkalmas kis mezőgazdaságokban és kertgazdaságokban, háztartasi vészhelyzetekben és hasonlo hobbik üzesére. A kompakt és jol kezelhető formajának koszonhetöen hordozható szivattyúkent is hasznalhatók oyan vészhelyzetekben, amelyekben tartályokból vagy folyókból vizet kell szivattyúzni.

Ha a termek Wifi kapcsolattal van ellatva, kérem olvassa el a "quick guide"-ban leirtakat.

Ezeket a szivattyukat nem szabd medencekben, szennyvizelvezetokben, szemelyekkel tele medencekben vagy szenhidrogenek szivattyuzasara (benzin, gazolaj, uzemanyagok, oldszerek, stb.) hasznalni a temaban ervenyes baleset-megelozesi szabvanyok szerint. Mielott helyre teszi, erdemes megtisztitan. Lásda, „Karbantartas es Tiszitatas“ fejezetet.

MAGYAR

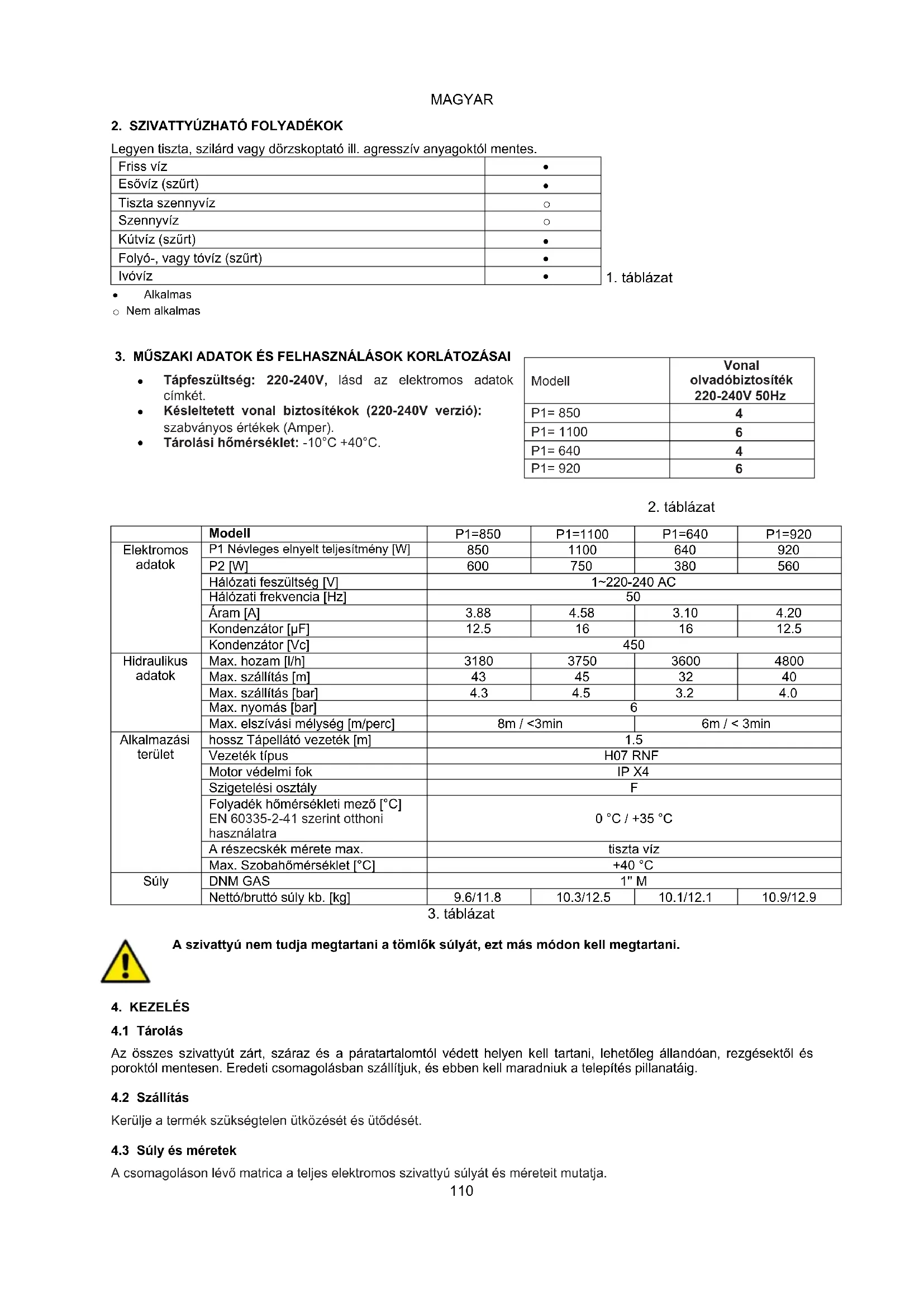

2. SZIVATTYUZHATO FOLYADEKOK

Legyen tiszta, szilard vagy dorzskoptato ill. agressziv anyagoktol mentes.

1. tablazat

Frissviz	●
Esővíz (szűrt)	●
Tiszta szennyvíz	○
Szennyvíz	○
Kútvíz (szűrt)	●
Folyó-, vagy tívíz (szűrt)	●
Ivóvíz	●

Alkalmas
Nem alkalmas

3. MUSZAKI ADATOK ES FELHASNZALASOK KORLATOZASAI

Tápagszültseg: 220-240V, lásd az elektromos adatok címkét.
Kesleltetett vonalBiztositekok (220-240V verzió): szabványos ertekek (Amper).
Tárolásihomérséklet: -10^ + 40^

Modell	Vonal olvadóbiztositék 220-240V 50Hz
P1= 850	4
P1= 1100	6
P1= 640	4
P1= 920	6

1. tablazat

	Modell	P1=850	P1=1100	P1=640	P1=920
Elektromos adatok	P1 Névleges elnyelt teljesitmény [W]	850	1100	640	920
	P2 [W]	600	750	380	560
	Hálózati feszült ség [V]	1~220-240 AC
	Hálózati frekvencia [Hz]	50
	Áram [A]	3.88	4.58	3.10	4.20
	Kondenzátor [μF]	12.5	16	16	12.5
	Kondenzátor [Vc]	450
Hidraulikus adatok	Max. hozam [l/h]	3180	3750	3600	4800
	Max. szállítás [m]	43	45	32	40
	Max. szállítás [bar]	4.3	4.5	3.2	4.0
	Max. nyomás [bar]	6
	Max. elszívásámi mélység [m/perc]	8m / <3min		6m / < 3min
Alkalmazási terület	hossz Tápellátó gezeték [m]	1.5
	Vezeték típus	H07 RNF
	Motor védelmi fok	IP X4
	Szigetelési osztály	F
	Folyadék hörmsékleti mező [°C] EN 60335-2-41 szerint otthoni használatra	0 °C / +35 °C
	A részecsék mérete max.	tiszta viz
	Max. Szobahömséklet [°C]	+40 °C
Súly	DNM GAS	1" M
	Netto/bruttó súly kb. [kg]	9.6/11.8	10.3/12.5	10.1/12.1	10.9/12.9

1. tablazat

A szivattyu nem tutja megtartani a tomlok sulyat, ezt mas mo don keill megtartani.

4. KEZELEs

4.1 Tárolás

Az osszes szivattyut zart, szaraz es a paratartalomtol vedett helyen kell tartani, lehetoleg allandoan, rezgesektol es poroktol mentesen. Eredeti csomagolasban szallitjuk, es eben kell maradniuk a telepités pillanatäig.

4.2 Szalitás

KerüIe a termek szükségtelen utkozését és utodését.

4.3 Suly es mérétek

A csomagolason lev'matrica a teljes elektromos szivatty sulyat es mereteit mutatja.

MAGYAR

5. FIGYELEM

A szivattyukat nem kei szallitani, felemelni vagy felfuggesztve mukodtetni a tapvezeteket hasznalva, hasznalja a megfelelo akasztot.

• A szivattyut ne mukodtesse szarazon.
  Tanacsoljuk, hogy a legkieresztof/kimenetikupak (2 es 6) nyitasanal/zarasanal ne szorftsamegtulsgosan a kupakot.

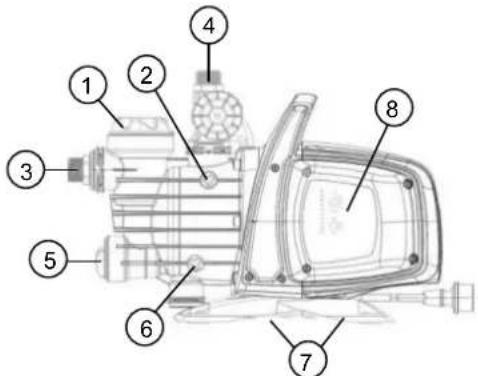

6.ÖSSZESZERELEŠ

1 Eloszuro.
2 Szellozó dugó.
3 Beallithato elszivo csatlakozas.
4 Eloremeno csatlakozas.
5 Beepitett nem vissatero szelep.
6 Kiurito dugó.
7 Rezgecsokkentogumilabak.
8 Elektromos kezelöi interfész.

Az elektromos szivattyut az idojaras viszontagsagaitol mentes helyen telepitse, ahol a kornyezeti homerseklet nem lepi tul a 40^ fokot.

A szivattyn rezgescskentl labak vannak, de allandoteleptes eseten eltavolthatok es a talapzat hornyolhat (7). Kerulje, hagy a tomlk tulzott erot adjanak at a szivattyu szajnak (3) es (4), hogy ne hozzon letre eldeformalodasokat vagy repedeseket.

Helyes szem elott tartani azt, hogy a szivattyut a lehto tegkozelebb kell elhelyezni a szivattyuzandó vizhez.

A szivattyu kizarolag vizszintes helyzetben installalható.

A tomlok atmeroje soha ne legyen kisebb, mint az elektromos szivattyu szaja es beszivasnal a szivattyun van egy szuro (1) es egy nem visszatero szelep (NRV) (5).

A négy métert meghaladó szívási mélység vagy jelentós vizszintes csöhossszak eseten javasolt oyan szívócsövet alkalmazni mely nagyobb, mint a szivattyu torokmérete. A szívócsöben kialakuló legzsákok kialakulásanak elkerülse érdekében gondoskodnikiell arról, hogy a szívócsö enyhén emelkedjen a szivattyu felé. 2. abra

Ha a beszívo tomló gumiból vagy egyéb rugalmas anyagból lenne, akkor mindig ellenörizze, hogy vákuumnak Ellenallo, edzett anyag legyen, hogy elkerüle a beszivás hatása miatti összeszúkülseket.

Állandó telepítés esétén ajánlatos zároszelepet felszerelni a beszív és az eloremeno oldalra is. Ez lehetóve teszi, hogy a szivattyfólso szakaszát ésvagy az also szakaszat elzarhassa, amely az összes karbantartó és tisztfó muletekteónl hasznos, ahol a szivattyut nem használja.

A szivattyun forgo bemenetek vannak, a telepites megkonnyfiseshez. (3) es (4)

Rugalmas tomlok eseten szukseg eseten hasznaljon meghajlitott idomot (1. abra) es a kerteszkedesi keszletben talalhato PE anyagból keszült tomlot és LANDzsás csövégkészletet, amelyeket nem szallitunk, de külön megvásárolhatók.

Kismetre szennyezodsek jelenlte eseten ajanlatos a beepitett szurón kivul (1) a beszivo tomlore szerelt szivattyu bemeneti szuro hasznalata.

• A motort ne tegye ki tülzottan suk beinditásnak/mukódési oranak, kifejezetten ajánlatos nem tullépnia a 20 beinditást/orát.

A beszívo tomló atmérõje legyen nagyobb vagy egyenlö az elektramos szivattyú atmérõjével, lásd 3. tablázat.

7. ELEKTROMOS BEKÖTÉS

Győződjön meg arról, hagy a rendelkezsére alló elektromos feszültseg megfelel a motor adattabájan felTÜntetef feszültsegnek és ALAKITSON KI EGY JÖ VÉDÖFÖLDELEST. Tartsa be a mészaki címkén és ebben a 3. tabláztban megadott utasításokat.

A szivatty levo tapvezetek hossza korlaotz a telepitesi tavolsagot, ha hosszabbitora van szuksge, akkor azonos tipusut hasznaljon (pl.H05 RN-F vagy H07 RN-F a telepitestol fuggoen) lsd 3. tabl.

8. BEINDITÁS

Ne inditsa be a szivattyut, mielott nem toltotte fel teljesen, kb. 4 liter folyadekkal, amig nem folyik ki folyadek a tegelvezeto dugobol (2).

Ha a vizforras kiurult, akkor azonnal huzza ki a dugot, a szivattyukikapcsolva. Kerulje a szarazon futast.

MAGYAR

1. A beinditas elott ellorizze, hogy a szivatyu rendesen es teljesen feltoltotte tiszta vizzel a megfelto lyukon keresztul, miutan eltavolitotta az atlatsz o szurbo tolt dugot (1) a kezevel vagy a csomagban talalhato megfelto szerszammal. Ezzel egy idoben nyissa meg a tegelvezetodugot (2), hogy a leveg kilephessen. Ez a muvelet alapvetofontossagu a szivatyu helyes mukodese erdekuben, mivel elengedhetlenul fontos a csuszogyurus tomites vizzel valo kenese. A szarazon torten no mukodtetes visszavonhatatlan karosodast okoz a csuszogyurus tomittesnel.
2. A betö dgót teljesen csavarozba be (1), csakúgy, mint a légelvezetö dgót (2).
3. Dugja be a dugot 220-240V-os konnektorba. Figelem! A szivatty motorja azonnal beindul, a viz elkezd kifolyni legfeljebb 3 perc utan, ami a kutban vagy a csatornaban levo vizszint melysegetol fugg.
4. A szivattyu tovabbb mukodik es tovabbereszt ki vizet. Figyelem! Kerulje a szarazon futast.
5. A szivattyukikapcsolasahoz huzza ki a dugot a tapellatovezetekbol.

Ha problemái vannak a feltöltéssel, akkor ismetelje meg a kezelést, amig az összes levego eltünik a besziváskor.

9. ELEKTROMOS KEZELÖI INTERFÉSZ

9.1 A jellemzok attekintese

Leirás	A paramétrerek áttekintése
Feszültşég, frekvencia kártya	1x220-240V, 50/60 Hz
Feszültşég jelzés be/ki	●
Motor jelzés be/ki	●
Vészjelzések jelzése	●
Nyomás jelzése	●
Mód jelzése	●
Auto mód	●
Kézi mód	○
Üres sebesség elleni védelem	●
Szivárgások elleni védelem	○
Max pump on védelem	○ (30 perc)
Nyomás cut-in	○ Változó (1,5 - 3,0 bar)
Nyomás cut-out	○ (Cut-in + 1 bar)
Auto feltöltés	●
Kivalasztó gomb	●

= Rogztett; = Kivalasztható

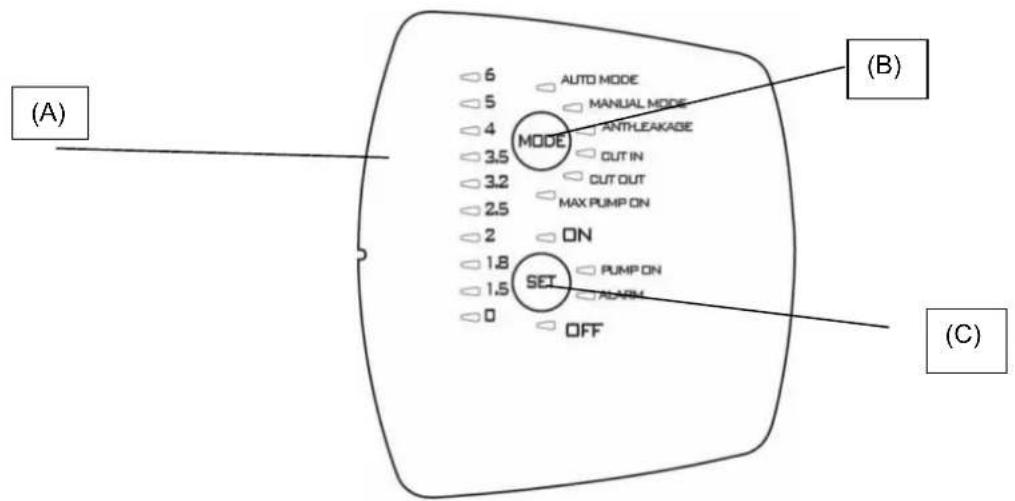

9.1.1 A kijelzö leirásá:

(A) Nyomás LED jelzok

10 LED-et hasznal a 0-6 bar kozti nyomas kijelzésere. Amikor a rendszerben a nyomas valtozik, akkor a LED-ek ennek megfeleloen bekapcsolnak vagy kikapcsolnak.

MAGYAR

Funkcio	Kijelző konfigurató	Beálitás	Vészjelzés visszaállitása
Auto Mode	AUTO MODE MANUAL MODE ANTHEAKAGE MODE CUT IN	ON: Bekapsol OFF: Kikapcsol
Manual mode	AUTO MODE MANUAL MODE ANTHEAKAGE MODE CUT IN	ON: Bekapsol OFF: Kikapcsol
Anti-leakage	AUTO MODE MANUAL MODE ANTHEAKAGE MODE CUT IN	ON: Bekapsolt OFF: Kikapcsolt	Nyomja meg a BEÁLLITÁS gombot
Cut in	AUTO MODE MANUAL MODE ANTHEAKAGE MODE CUT IN	Növeli/csökkenti
Cut out	MODE ANTHEAKAGE CUT IN CUT OUT MAX PUMP ON	Növeli/csökkenti OFF: kikapcsolt
Max pump on	MODE ANTHEAKAGE CUT IN CUT OUT MAX PUMP ON	ON: bekapsolt OFF: kikapcsolt	Nyomja meg a BEÁLLITÁS gombot

(B) MOD kivalaszto gomb

Kivalaszthato modok:

1) AUTO MODE:
2)MANUAL MODE;
3) ANTI LEACKAGE;
4) CUT IN;
5) CUT OUT,
6) MAX_PUMP_ON;

A funkciok kivalasztásanak engedélyezéséhez „MODE“-ban, nyomja meg a „MODE“ gombot 5 masodpercen keresztül.

Nyomja meg a „MODE" gombot, hogy a különboző muködési modok kozott görgethessen (AUTO_MODE vagy MANUAL_MODE) vagy módosithassa öket (ANTI-LEAKAGE és MAX PUMP ON). A góretés alatt a kivalasztott funció LED-je villog. Miután visszalépetT AUTO_MODE-ba, az aktiv funkciókat kijelöla hozztartozó allandoan világító LED-del. Lásd a 2. bekezdésT (A funkció leirasa).

"MODE" jelzok

AUTO MODE: a szivattyu automatikus modban mukodik, lasd 9.2.1 bekezdés

MANUAL MODE: a szivattyu kezi modban mukodik lásd a 9.2.1 bekezdést es a felhasznaló donti el, hogy mikor kapcsolja be és ki a „SET" gombbal. SET-ON bekapcsolt SET-OFF kikapcsolt.

CUT-IN: a nyomás beallitása (mindig bekapcsolt) minimális nyomás amely alatt a szivattyu aktiv, 1,5 és 3,0 bar kozott allithato be, a gyári beallitás 1.8 bar; a szivattyu bekapcsol, ha az áramlás alacsonyabb a minimális 1,5 l/perc értéknél, amely a gyári minimum beallitás.

MAGYAR

CUT-OUT: nyomás beállítás (kikapcsolt) a nyomás, amely fölott a szivattyú leál, a gyárilag beállitott érték a „CUT-IN" + 1 LED, de akár 3.5 bar (50.8 psi) nyomásig novelhető.

A bekapcsolásához valassza ki a funkció t „MODE" gomb megnyomásával, amíg a hozztartozó CUT-OUT LED villog, majd:

1) A funkció aktivalásához/feloldásához nyomjuk le 10 masodpercen at a SET gombat (ezután a LED kijelő fenyei kigyulladnak és a nyomásétek mutatják).
2) A kivant ertek beallitasahoz nyomjuk le a SET gombot.
3) A funkció kikapcsolásához, a cut-out értéket allitsuk 0-ra [bar vagy psi].
4) A beallitasi programból valo kilépeshez, nyomjuk le a MODE gombot.

MEGJEGYZÉS: a CUT-OUT érétéket CSAK akkor valtoztathjuk meg, ha elôtte feloldottuk a funkciôt, amelyhez 10 masodpercen át le kell nyomni a SET gombot. Miután 1 masodpercen át nem nyulunk egyetlen gombhoz sem, a funkció ismet blokkolódk.

ANTI-LEAKAGE: szivargasok elleni vedelem. A funkció lehet bekapsolva vagy kikapsolva. Gyárilag ki van kapcsolva. Amikor be van kapcsolva és a szivattyu 2 percen belül tobb, mint 6-szor beindul, akkor leall es a vörös villogó LED lassan az „ALARM” jelzest jeleniti meg.

Abekapsoláshoz valassza ki a funkció t „MODE“ gomb megnyomásával, amíg a hozzántaroź LED villog, majd nyomja meg a SET gombot/amig a kívánt LED bekapsol. A kikapsoláshoz nyomja meg a SET gombot, amíg a bekapsolt fény OFF jelzést mutat.

Miután elhárította az okát, allītsa vissza a vészjelzést, ha meg megvan, a 9.2.3 bekezdés szerint.

MAX PUMP ON: maximalis muködési idö. A funkció lehet bekapcsolva vagy kikapcsolva. Gyárilag ki van kapcsolva. Amikor be van kapcsolva, és a szivattyu több, mint 30 percen keresztül muködik, akkor ez leall, hibajelzes nem lathato.

Ezzel a funkcióval védheti a telepitést, ha véletlenul nyitva felejtette a csapot, egy tomlö eltört vagy ontözes esétén.

A bekapcsolasyhoz valassza ki a funkciot a "MODE" gomb megnyomasaval, amig a MAX PUMP ON fungkiohoztartozo LED villog, majd nyomja meg a SET gombat amig az "ON" LED bekapsol. A kikapcsalshoz nyomja meg a SET gombot, amig a bekapsolt feny OFF jelzest mutat.

(C) SET kivalaszto gomb

Kivalaszthotmodok:

1) Veszjelzések visszaállitasa.
2) MODE bekapcsolasa/kikapcsolasa (MAX PUMP ON, ANTILEACKAGE).
3) Parameterek novelse a MODE-okban (CUT_IN; CUT_OUT).
4) Motor ON/OFF a MANUAL MODE-ban.
5) Szivattyu aktiv/szivattyu készenlétimodban van AUTO MODE-ban.

Nyomja meg a „SET" gombot a parameterek modositásahoz, ha a LED bekapsol a MODE-CUT IN vagy MODE-CUT OUT módokban, az értek a nyomast jelzo LED csikon jelenik meg. Ha megnyomja a „SET" gombot, akkor az értek novekszik. Miután beallitotta a kivist érteket, lépjen ki a modositásból a „MODE" megnyomásával és allitsa vissza a LED-et MODE-AUTO-ra és SET ON bekapcsoltra.

A SET gombot hasznalja az Anti-leakage es a Max Pump On funkciok bekapcsolasara/kikapcsolasara is. Miutan kivalasztotta a funkciot a "MODE" gombbal, valassza ki a SET-ON gombbal, kapcsolja ki a SET-OFF gombbal.

A "MANUAL" modban a SET gomb a szivatty be-, es kikapcsolasara valo, a bekapcsolt LED "ON" vagy "OFF" allasaban. Automata modban AUTO-MODE kapcsolja be az "ON" gombbal vagy allitsa keszleneti modba az "OFF"-fal.

PUMP ON: ez jelzi, hogy a motor mukodik.

9.2 A funkciok leirasa

9.2.1 ON/OFF szivatty (AUTO MODE, MANUAL MODE)

Kikapcsolt Cut out amikor a LED teszt utan bedugja, a szivattyu 10 masodpercre bekapsol.

Bekapcsolt Cut out Miutan bedugja, az elso 3 masodpercen a LED tesztet hajtja végre (a 0 LED bekapcsolasa mindig feszültseg jelenlétet jerzi) és alapérltemezésben az „AUTO MODE“-ot allitja be az „ON“ kémlelofény bekapcsolasaval. A szivatyu muködni kezd, ha a nyomás a CUT-IN érték alatti és az áramlas alacsonyabb, mint a cut-in minimális áramlási értéke. A szivatyu muködsben marad, amíg a nyomás a CUT-OUT érték alatti, amelynek elérèse után az áramól függetlenül kikapcsol.

Ha visont kivalasztja a..MANUAL MODE" modot, akkor a..MODE" gomb megnyomasa utan a szivattyu bekapsol, ha az..ON" LED elindul, kulonben a..SET" gomb megnyomasaval a szivattyu kikapsol es az..OFF" LED kapcsol be.

Amikor a szivattyu mukodni kezd, akkor FELTOLTESI modbalep.

Jol jegyezze meg: Bizonyosodjon meg afelöl, hovy elvegezte a telepitési utasitasokat és hogy a szivattyut teljesen felttoltotte vizzel.

9.2.2 Feltoltési fázis

Amikor a szivattyu mukodni kezd, akkor feltoltesi modba lep, ez alatt a fazis alatt, ha nem erzekel aramlast es nyomast, akkor a motort bekapsolva tartja 3 percent keresztul, miutan szarazon mukodest jelzo veszhyzete lep. Ha visont ez ido alatt aramlast es nyomast erez, akkor elkezdik a feltolttes es a szivattyu normalisan mukodni kezd.

9.2.3 Veszjelzesek visszaaillitasa

Amikor veszjelzést észlel, akkor bekapcsolt a voros „VESZJELZÉS" kémlelofény. A veszjelzést a „SET" gomb megnyomásával lehet visszaállitani, ha a kivalto okot elhárította, akkor visszatér a normalis muködés, kulönben a szivattyu ismet veszhelyzetbe lep.

MAGYAR

9.2.4 Feszültsgeljés BE/KI

Ha van feszültseg, akkor a 0 nyomás LED a LED savon bekapcsol. Ha nincs, akkor ez a LED kikapcsolva marad. Jój jegyezze meg: ha hosszabb ideig nem használa az szivattyút, akkor ajánlatos a feszültseget levenni a dugó kihúzásával.

Amikor a motor mukodsesben van, akkor egy kék „PUMP ON" fény be kell legyen kapcsolva a mukodés jelzésère. Amikor a motor leall, akkor ez a LED kikapcsol.

9.2.6 Veszgelzesek jelzese

Állandó vörös fény vagy az „ALARM" gomb bekapsol, amikor vészjelzés van jelen.

Szárazon múkódés (Dry-running): állando vörös fény

Szivargas (Leakage): lassu pulzalas

Max Pump ON (a szivatty tobb, mint 30 percent keresztul mukodik): 2 villogas gyors koztuk hosszabb szunnettel.

Nyomja meg a „SET" gombot a riasztáskov visszaállitásahoz.

9.2.7 Szarazon futás elleni védelem (Dry running protection)

Ha a szivattyu szarazon mukodik, akkor nehany masodperc eltevel (40 mp.) leall es hibajelzes jelenik meg allandó voros "ALARM" fenny.

Az elso 30 perc utan, amely soran a szivattyu OFF allapotban mukodik, 5 perces ujrainditasi probalkozas tortenik. Ha ez sem sikeres, akkor 30 percentkent tortenik ujrainditas, legfeljebb 48-szor. Ha ezek a probalkozasok sikertelenek, akkor 24 orankent egy ujraprboalkozas tortenik.

A készülék automatikusan kilép a szárazon futas vészjelzésból, ha aramlást és/vagy nyomást érzel.

Ha a veszjelzest visszaaallitja, a 9.2.3 bekezdés szerint, akkor 40 masodpercen keresztul ujrainditasi probalkozás történik. Haritsa el az okokat és allitsa vissza a veszjelzest a 9.2.3 bekezdés szerint.

9.2.8 Védekezés szivárgás Ellen (ANTI-LEAKAGE)

A fungkiot be-, vagy kikapcsolhatja, a gyári beallitás szerint ki van kapcsolva. Amikor be van kapcsolva és a szivattyu 2 percen belül több, mint 6-szor beindul, akkor leall és a vörös vilgo LED lassan az „ALARM” jelžest jelenfti meg.

Háritsa el az okokat és allitsa vissza a vészjelzést a 2.3 bekezdés szerint.

Abekapcsolasi eljárasra vonatkozoan lásd a Anti-leakage szakaszt.

9.2.9 Max pump on

Maximális mukódési idő. A funkció lehet bekapcsolva vagy kikapcsolva. Gyárilag kikapcsolt. Amikor bekapcsolja, és a szivattyu tobb, mint 30 percent keresztül muködik, akkor ez leáll, és az ALARM-on villoggéz.

Ezzel a funkcióval védheti a telepitést, ha véletlenul nyitva felejtette a csapot, egy tomlö eltört vagy öntözes esétén.

9.2.10 Nyomásérékaló veszjelzés

A keszülék nyomásérékelő vészjelzésben van, ha a nyomás értéke a mukódési teredelmen kivül esik (0-15 bar). A szivattyú kikapcsolja, a hibát visszaálltja, amikor a nyomásfeltetelek a vissaténék a teredelmen belül.

9.3 Elso beinditas

9.3.1 Teszt a LED-eken

Az elso beinditas alatt es egyebkent is az elektromos dugo behelyezese utan a 20 LED-en nehany masodperces tesztet hajt vgre, amelyek alatt az osszes LED egymast kovtoen bekapcsol.

9.3.2 Elso feltoltés

A szivattyu automatikusan AUTO modban es ON allapotban van.

Háromféleképp viselkedhetnek:

1) Áramlás van, de a nyomás alacsony: kilép a feltoltési fazisból és normalím muködésbe kezd.
2) Nyomás van, de áramías nincs: 10 másodperc után, amely alatt ez a felteitel fennall, a szivattyukikapcsol.
3) Nincs aramlas es nyomas sem: a szivatty kikapcsol es megelenik a szarazon futas hibajelzes kb. 3 perccel kesbb, bekapsolt, voros LED jelzi SET-ALARM allapotban. Hártsa el az okot es allitsa vissza a veszjelzest a 9.2.3 bekezdés szerint.

9.4 Normalis mukodés kikapcsolt CUT-OUT mellett (gyarilag)

A kikapcsolt cut-out azt jerzi, hovy a kovetkez viselkedessel kell szamolni:

• A szivattyuk bekapcsol, ha van aramlas vagy nyomashiany miatt, vagy a nyomas alacsonyabb, mint a CUT IN (10 masodperc alatt).
• a szivattyu leall, ha a nyomas tovabbra is van, de nincs aramlas 10 masodpercen keresztul.

A CUT OUT LED kikapsoltként jelenik meg a normalis muködés alatt. A beallitas modositáshoz lásd az 9.1.1.B bekezdétst.

9.5 Normális muködés bekapcsolt CUT-OUT mellett

A bekapcsolt cut-out azimuthel, hogy a kovetkezoviselkededssell kell szamolni:

• A szivattyuktiv, ha a nyomás alacsonyabb, mint a CUT IN nyomas.
• A szivatty leall, ha a nyomas magasabb, mint a CUT OUT nyomas.

A CUT OUT LED bekapcsoltként jelenik meg a normalis muködés alatt. A beallitás modosításához lásd az 9.1.1.B bekezdétst.

10. OVINTÉZKEDÉSE

FAGYVEDELEM: amikor a szivatty 0°C alatti homérseklen van, akkor ellenorizze, hogy nincsenek vizmaradvanyok, amelyek megfagva megrepeszthetik a muanyag részeket.

MAGYAR

Ha a szivattytlerakodasra hajlamos reszekkel hasznalta vagy kloros vizzel, akkor a hasznalat utan obltse ki eros viszugarral, hovy elkerulje a lerakodasok vagy szennyezodesek képzodését, amelyek csokkentenek a szivattyj jellemzöit.

11. KARBANTARTAS ES TISZITAS

Az elektramos szivattyu normalis mukodés kozben nem igenyel semmilyen karbantartast. Mindenesetre az összes javitasi es karbantartasi kozbeavatkozastCsak akkor végezze, miutan a szivattyut levalasztotta a taphalózatról. Amikor üra beinditja a szivattyut, akkor ellenörizze, hogy rendesen visszaszerelte, hogy ne hozzon letre személyekre vagy tárgyakra veszelyes helyzeteket.

11.1 Szivszuró tisztitasa

(3. ábra)

Huzza ki az elektromos szivattyu tapellatasat.
- Eressze le a szivatty, a leeresztodugo (6) megnyitasyal, elotte zarja el a felmeno oldalon a zaroszelepet (ha van ilyen).
Hajtsa ki a szuró kamera fedelét kézzel vagy a csomagban talalható megfelelo szerszámmal.
- Húzza ki felürlö a szürögegységet.
- Oblitse ki a poharat folyovizzel es tiszitsa meg a szurot puha kefevel.
- Szerelje vissza a szurot a folyamatak Ellenkezó sorrendben vegrehajtsával.

11.2 NRV szeleptisztitasa

(4. ábra)

Huszka ki az elektromos szivattyu tapellatasat.
Tavolitsa el az NRV dugot (5) a csomagban talalható szerszámmal
Tavolitsa el az NRV visszacsapo szelepet es tiszitsa meg a szennyezódésektől 9. ábra
- Szerelje össze az összes részt a szétserélsi sorrenddel Ellenkező sorrendben.

12. HIBAKERESÉS

Mielott elkezdi a hibakeresest, aramtalanitani kell a szivattyut a tapkabel dugaszanak kihuzasaval. Ha a tapkabel vagy maga a szivattyu barmely része megserult, a javitast vagy cseret a gyartonak vagy a gyro't altal megbizott szakszerviznek vagy oylan muszaki sza-keebernek kell elvegeznie ak az elozekkel azonos képetztségü, és képes megelozni denen veszelylehetoseget.

RENDELLENESSEG	ELLENÖRZÉSEK (lehetségés okok)	TEENDÖK
1. A motor nem indul és nincs motorhang.	A. Ellenörzüze az elektromos csatlakozásokat.B. Ellenörzüze, hogy a motor feszültseg alatt van-e..C. Ellenörzüze a védöbiztosítékokat.D. Lehetségés, hogy a hóvédelmi kapcsoló közbelépett.	C. Ha kiégtek, csereni kek Öket.D. Várjon kb. 20 percet,(amig a motor lehül. Ellenörzüze a megállapított okot és hárıtsa el.Megj. Az esetleges azonnali hiba ismétlödés azt jelenti, hogy a motor ròvidzárlatos.

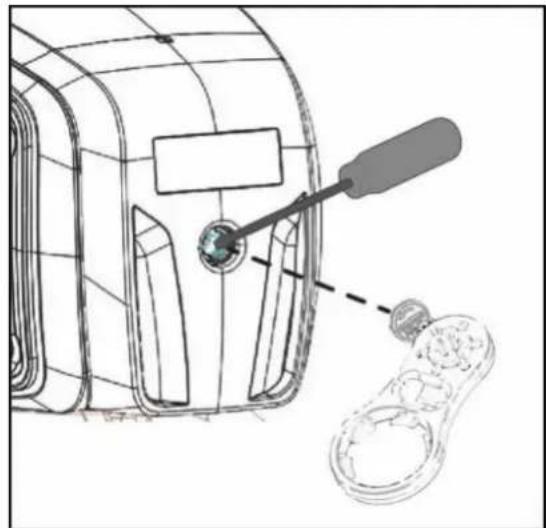

2. A motor nem indul és nincs motorhang.	A. Ellenörzüze, hogy a hlózati tápfeszültseg megfelel-e az adattáblán felttuntetett ertéknek.B. Ellenörzüze a szivattyú és a motor esetleges megszorulását.C. Ellenörzüze, hogy a tengely ne legyen rögzítve.D. Ellenörzüze az indítokondenzátor állapotát..	B. Szüntesse meg a dugulást.C. A csomagban található szerszámmal Hajtsa ki a fedelet és egy csavarhúzóval rögzítse a tengelyt.D. Cserélje a kondenzátort.
3. A motor nehezen jár.	A. Ellenörzüze, hogy a tápfeszültseg nem kisebb-e a szükségesnél.B. Ellenörzüze a forgo és alló gépelemek közöttti sūrólátst.	B. Szüntesse meg a káros sūrólás okát.
4. A szivattyú nem szállít vizet.	A. A szivattyú nemlett megfelelöen felttoltve vizzel.B. Nem elög nagy a szívócső atmérője.C. Eldugult NRV nem visszatérö szelep vagy szürö.	A. Tölte fel a szivattyú vizzel, figyeljen oda, hogy kieresztzi a levegőt a légelvezető dugó kihajtásával.B. Cserélje a szívócsövet nagyobb atmérőjure.C. Tiszitsa meg a szüröt és adott esetben az NRV-t is.
5. A szivattyú nem telítõdik vizzel.	A. Levegő alszivás az alszivő tomlón keresztül.B. A szívócső ellenkező dölèssöge (a szivattyú felé lejt) lögzsákok kialakulásának kedvez.	A. Háritsa el jeleséget, Ellenörzüze a csatlakozások és a beszívo tomlő tomitését és ismételje meg a felttoltési folyamatot.B. Javitsa a szívócsö dölèssöget.

MAGYAR

RENDELLENESSÉG	ELLENÖRZÉSK ( lehetséges okok)	TEENDÖK
6. A szivattyúnak nem elég séges a szállitási teljesítíménye.	A. A beszív tōmlö eldugult. B. A járókerék kopott vagy eltömódott. C. Elégtem átmérőjú szívó csövezéték.	A. Tiszítlsa meg a beszív tōmlö. B. Távolítsa el a dugulást vagy cserélje a kopott alkatrészeket. C. Cserélje a szívócsövet nagyobb átmérőjüvel.
7. Beremeg a szivattyú miközben zajosan mücködk.	A. Ellenörizze, hogy a szivattyú és a csövezétékek megfeleloen rögzíteteke. B. A szivattyú leürül vagyis a vizigény nagyobb, mint amit a szivattyú képes szolgáltatni. C. A szivattyú az adattábláján megadott értékeket maghaladó mádon dolgozik..	A. Gondosabban rögzítse a meglazult részeket. B. Csökkentse a szivási magasságot vagy ellenörizze a tõltési veszteséget. C. Hasznos lehet a nyomóoldalon lehatárolnìa szállitási teljesítíményt.

13. GARANCIA

Barmilyen elozetes engedely nelkuli modositas felmenti a gyartot minded felelosseg alol. A javitasknal hasznalt osszes potalkresz legyen eredeti es az osszes kiegesztio legyen a gyarto altal engedelyezett, hogy a gepek valamint a berendesesek maximalisBiztonsaga, amelyekre felszerilik, garantalhato legy

Ezt a terméket a tórvény által elöir garancia vedi (az Europai Kozosség orszagaiban 24 honap a vásárlas datumától kezdódoen), amely az összes gyartási híbrá és használt anyag híbjára vonatkozik.

A garancías termeket esetleg ki is csereljuk egy tokeletesen muködó masik termekre vagy ingyenesen megjavitjuk, ha a kovetkezó feltetelek adottak:

a temeket helysen es az utasitasoknak megfeleloen mukdteti es nom probalja meg megjavitani sem a vasilsem harmadik szemely.
A terméket a vásárlas helyén adja át, a vásárlast igazoló nyugtával (afás számla vagy nyugta) és az észlett hiba leirásával együtt.

A forgóresz és a részek kopóreszek, ezek nem tartoznak a garancia alá. A garancías kòzbeavatkozas nem hosszabbitja meg az eredeti garanciás idős szakot.

TURINYS

1. NAUDOJIMO SRITIS 118
2. SIURBIMUI TINKAMI VANDENYS 119
3. TECHNINIAI DUOMENYS IR NAUDOJIMO APRIBOJIMAI 119
4. VALDYMAS 119
