GEBRUIKSAANWIJZING DEBOOST 850 TALLAS

9.1 Overzicht van de kenmerken 139
9.1.1 Beschrijving van het display: 139

9.2 Beschrijving van de functies 141

9.2.1PompON/OFF(AUTO MODE,MANUAL MODE) 141
9.2.2 Aanzuigfase 141
9.2.3 Reset alarmen 141

9.2.4 Aanduiding spanning ON/OFF 141
9.2.5 Aanduiding pomp ON/OFF 142
9.2.6 Aanduiding alarmen 142
9.2.7 Beveiling gegen droge werking (Dry running protection) 142
9.2.8 Antilek-beveiliging (ANTI-LEAKAGE) 142
9.2.9 Max pump on 142
9.2.10 Alarm druksensor 142

9.3 Eerste start 142

9.3.1 Test van de leds 142
9.3.2 Eerste aanzuiging 142
10.4 Normale handelingen met CUT-OUT uitgeschakeld (default) 142
0.5 Normale handelingen met CUT-OUT aingeschakeld 142

1. VOORZORGSMAATREGELEN 143
2. ONDERHOUD EN REINIGING 143

11.1 Schoonmaak van de aanzuigfilter 143
11.2 Schoonmaak van de terugslagklep 143

Lees deze documentationaandachtig door voor de installment.

Trek steeds de stekker uit het stopcontact alvorens enige interventie uit te voeren. Vermijd absolutuut de droge werkinq.

Beveiliging gegen overbelasting: de pomp is voorzien van een beveiliging gegen oververhitting. Indien de motor eventueel oververhit raakt, schakelt ze deze oververhittingsbeveiliging de pomp automatisch uit. Na een afkoeltijd van ongeveer 15-20 minuten gaat de pomp automatisch wee aan. Na inwerkingtreding van de thermische motorbeveiliging, moet in ieder geval de oorzaak waarvan opgespoord en verholpen worden. Raadpleeg Het Opsponen van Storingen.

1. TOEPASSINGEN

Centrifugaal zelfvissende sproei pompen met uitstekende opzuigings vermogen ook bij water met gasaanwezigheid. Bijzonder geschikt voor de toevoer en onderdrukzetting van wateraar landhuizen. Geschikt voorkleine landbouw- en tuinbouwbedrijven, huishoudelijkne noodsituaties en doe-het-zelf-doeleinden Dankzij de compacte en handige vorm is deze pomp ook zeer nuttig als draagbare pomp in noodgevallen, zoals bij staalname van wateruit reservoirs en rivieren.

Voor producten met wifi, raadpleeg de quick guide.

Volgens de normen voor ongevallenpreventie die op dit gebied van kracht zich,ogens deze pompena nit worden gezruikt in zwembaden,vijvers,bassins waar zich mensen bevinden,of voor het pompena van koolwaterstoffen (benzine,gasolie,stookolie,oplosmiddelen enz.).Maak de pomp schoon alvorens ze terug op te bergen:zie hoofdstuk "Onderhoud en Schoonmaak"

NEDERLANDS

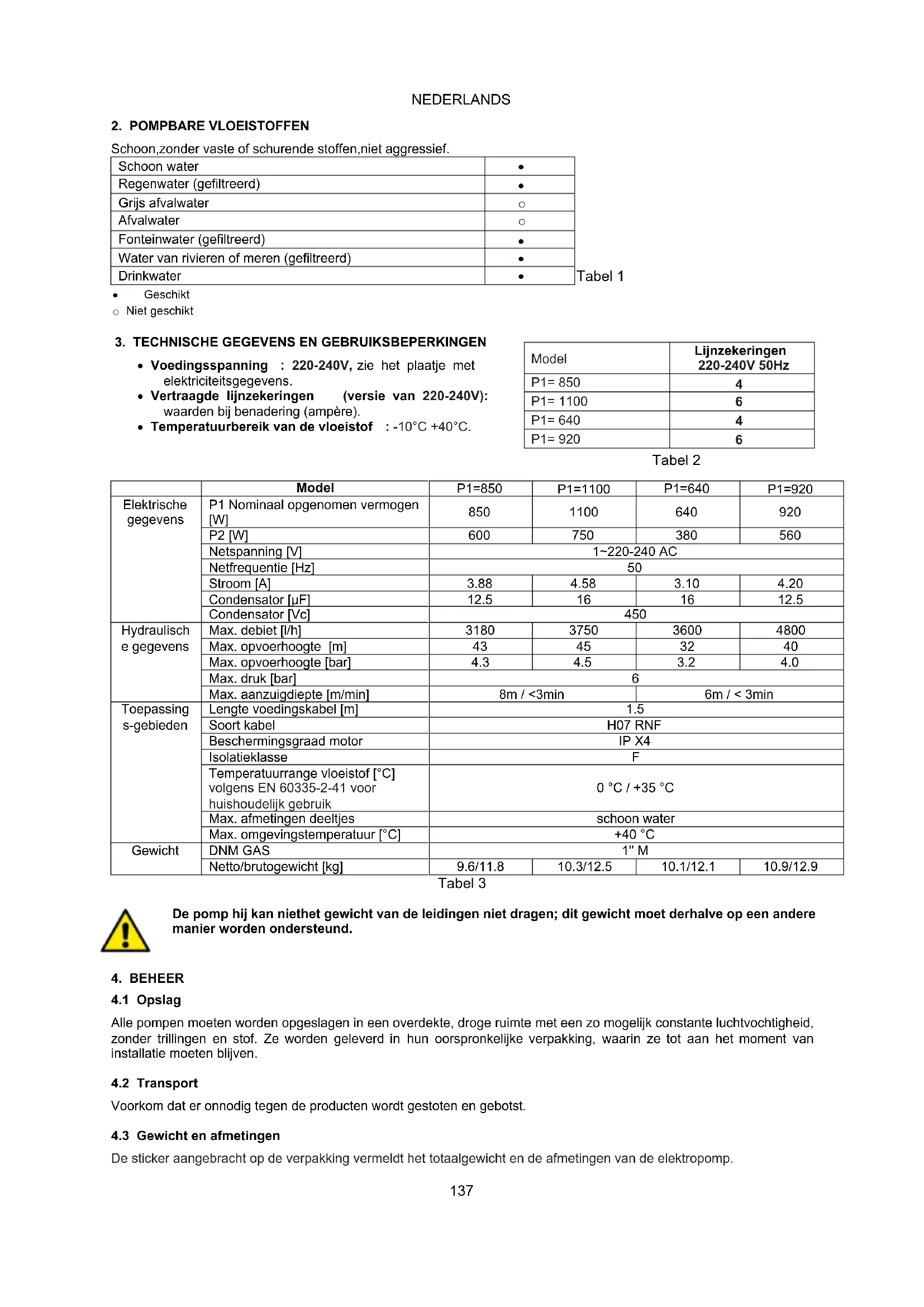

2. POMPBARE VLOEISTOFFEN

Schoon, zonder vaste of schurende stoffen, Niet aggressief.

Schoon water	●
Regenwater (gefiltreerd)	●
Grijs afvalwater	○
Afvalwater	○
Fonteinwater (gefiltreerd)	●
Water van rivieren of meren (gefiltreerd)	●
Drinkwater	●

Geschikt
Niet geschikt

• Voedingsspanning : 220-240V, zie hetplaatje met elektriciteitsgegevens.
• Vertraagde lijnzekeringen (versie van 220-240V): waarden bij benadering (ampere).
• Temperatuurbereik van de vloeistof : -10°C +40°C.

Tabel 2

Model	Lijnzekeringen 220-240V 50Hz
P1= 850	4
P1= 1100	6
P1= 640	4
P1= 920	6

	Model	P1=850	P1=1100	P1=640	P1=920
Elektrische gevevens	P1 Nominaal opgenomen vermogen [W]	850	1100	640	920
	P2 [W]	600	750	380	560
	Netspanning [V]	1~220-240 AC
	Netfrequentie [Hz]	50
	Stroom [A]	3.88	4.58	3.10	4.20
	Condensator [μF]	12.5	16	16	12.5
	Condensator [Vc]	450
Hydraulisch e gevevens	Max. debiet [l/h]	3180	3750	3600	4800
	Max. opvoerhoogte [m]	43	45	32	40
	Max. opvoerhoogte [bar]	4.3	4.5	3.2	4.0
	Max. druk [bar]	6
	Max. aanzuigdiepte [m/min]	8m / <3min		6m / < 3min
Toepassing s-gebieten	Lengte voedingskabel [m]	1.5
	Soort kabel	H07 RNF
	Beschermingsgraad motor	IP X4
	Isolatieklasse	F
	Temperatuurrange vloeistof [°C] volgens EN 60335-2-41 voor huishoudelijk gebruik	0 °C / +35 °C
	Max. afmetingen deeltjes	schoon water
	Max. omgevingstemperatuur [°C]	+40 °C
Gewicht	DNM GAS	1" M
	Netto/brutogewicht [kg]	9.6/11.8	10.3/12.5	10.1/12.1	10.9/12.9

Tabel 3

De pomp hij kan niethet gewicht van de leidingen Niet dragen; dit gewicht moet derhalve op een andere manier worden ondersteund.

4. BEHEER

4.1 Opslag

Alle pompen moeten worden opgeslagen in een overdekte, droge ruimte met een zo möglichk constante luchtvochtigheid, zonder trillingen en stof. Ze worden geleverd in hun oorspronkelijke verpakking, waarin ze tot aan het moment van installmentie moeten blijven.

4.2 Transport

Voorkom dat er onnodyn tegen de producten wordt gestoten en gebotst.

4.3 Gewicht en afmetingen

De sticker aangebracht op de verpakking vermeldt het totaalgewicht en de afmetingen van de elektropomp.

NEDERLANDS

5. WAARSCHUWINGEN

De pompen mogen nicht worden verplaatst, worden opgeheven of werken verwijl ze opgehangen zijn aan de voedingskabel. Gebruik hiervoor enkel het specifiek handvat.

• De pomp mag nooit droog draaien.
• Het worden geadviseerd om de ontluchtings-/aftapdoppen (2 en 6) te openen/sluiten zonder al te veel kracht.

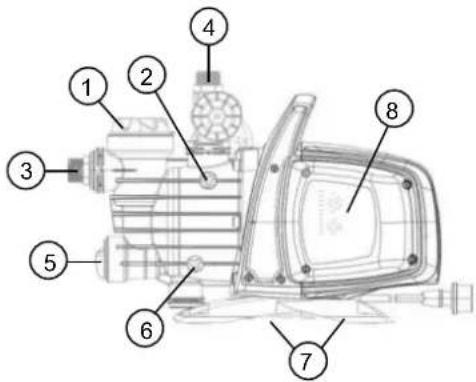

6. INSTALLATIE

1 Voorfilter.
2 Ontluchtingsdop.
3 Draaibare aanzuigaansluiting.
4 Persaansluiting.
5 Geintegreerde terugslagklep.
6 Afvoerdop.
7 Antitrilvoetjes in rubber.
8 Elektronische interface voor beheer.

De elektropomp moet geinstalleerd worden op eenplaats beschermd gegen weer en wind, bij een temperatuur van maximum 40^

De pomp is uitergerust met antitrilvoetjes. Bij vaste installmentie kuren deze worden verwijderd en kan de pomp verankerd worden aan de steunbasis (7).

Vermijd dat de buizen groe belastingen overbrengen aan de pompaansluitingen (3) en (4), om omvormingen of schade te vermijden.

Het is alkijd goede regel de pomp zo naast mogelijk bij de op te pompen vloeistof te plaatsen.

De pomp moet alleen in horizontale stand geplaatst worden.

De interne diameter van de buizen mag nooit kleiner zich dan die van de pers- en aanzuigaansluiting van de elektropomp. De pomp is uitergerust met een filter (1) en terugslagklep (5).

Voor diepte opzuiigbing boven de vier meter of met aanzienlijk horizontale trajectories, het is de toepassing van een opzuiigingsbuis aan te raden van grotere diameter dan diegene van de pomp opzuiigingsmond. Om de vorming van lucht zakken in de opzuiigingsbuis te voorkomen, een kleine positieve helling bij de opzuiigingsmond aan de elektropomp te rekenen. Afb.2 Indien de aanzuigbuis vervaardigd is in rubber of in een flexibel materiala, moet u steeds controeren dat dit versterkt is en vacuumbestendig, om te vermijden dat deutsche zou vernauwen ten gevolge van de aanzuiigng.

Bij vaste installaties raden wij aan een aflsuitklep te installereren zowel op de aanzuig- als persaansluiting, zodat de stroomopwaartse en/of stroomafwaartse lijn van de pomp kan worden afgesloten voor onderhouds- en schoonmaak interventries, of gedurende periodes waarin de pomp Niet worden gebruikt.

De pomp is aan de ingang uitgerust met draaibare aansluitingen, (3) en (4), voor een eenvoudige installment.

Indien u tuinslangen wenst te gebruiken is een bochtstuk fig.1 vereist en de tuinkit bestande uit een slang in PE en een kit voor aansluiting van het spruitstuk (niet bijgeleverd, maar afzonderlijk aan te kopen).

In omstandigheden met aanwezigheid van onzuiverheden vankleine afmetingen raden wij aan om buiten de geintegreerde filter (1) ook een filter teplaaten aan de pompang, geinstalleerd op de aanzuigbuis.

• De motor mag Niet te vaak opstarten per uur: wij raden strikt aan het maximum anteal van 20 starten/uer nicht te overschrijden.

De diameter van de aanzuigbuis moet groter of gelijk zijn aan de diameter van de aansluitmond van de elektropomp, zie Tabel 3.

Zich verzekeren dat de netspanning met datgene oveenkomt die op het motor naamplaatje is aangegeven en dat het möglich is EEN GOEDE AARD VERBINDING TOT STAND TE BRENGEN. Respecteer de aanuidingen op het typeplaatje en in deze handleiding, tabel 3.

De lenghte van de voedingskabel van de pomp beperkt de installment-afstand. Bij gebruik van verlengstukken moet u controlleren dat deze van hetzelfde type zijn bv. H05 RN-F of H07 RN-F afhankelijk van de installment) zie tab.3.

8. STARTEN

Start de pomp Niet op zonder dat zij volledig bevuld is met vloeistof (circa 4 liter): er要去 vloeistof uit de ontluchtingsdop stromen (2).

Trek de stekker onmiddelijk uit het stopcontact wanner de vloeistof op is, om de pomp uit te schakelen. Vermijd een droge werkig.

NEDERLANDS

1. Alvorens de pomp op te starten moet u ervoor zorgen dat ze correct aanzuigt. Verwijder de transparente vuldop van de filter (1) met uw handen of met het bijgeleverde accessoire en vul de pomp met zuiver water via de specifieke opening. Open tegelijkertijd ook de ontluchtingsdop (2) om de lucht te lately ontsnappen. Deze handleding is van groot belang voor een perfekte pomp functionering, onmisbaar om de mechanische houding gesmeerd te honden. Een droge functionering brengt onherstelbare schade aan de mechanische houding.
2. De vuldop moet cervolgens correct worden vastgedraid tot aan de stop (1), evenals de ontluchtingsdop (2).
3. Steek de stekker van de voedingskabel in een 220-240V stopcontact. Opgelet! De motor van de pomp za onmiddelijk opstarten: het water zaluit de pomp beginnen lopen na max. 3 minutes. Het tijdsinterval is afhankelijk van de diepte van het waterpeil, van de put of tank.
4. De pomp zal blijven werkken en water wegpompen. Opgelet! Vermijd droge werkinq
5. Schakel de pomp uit door de stekker uit het stopcontact te trekken.

Indien er problemen optredenijdens het aanzuigen moet u de handeling herhalen totdat alle opgezogen lucht werden verwijderd.

9. ELEKTRONISCHE INTERFACE VOOR BEHEER

9.1 Overzicht van de kenmerken

Beschrijving	Parameters
Spanning, freiestie kaart	1x220-240V, 50/60 Hz
Aanduiding spanning on/off	●
Aanduiding motor on/off	●
Aanduiding Alarmen	●
Aanduiding Druk	●
Aanduiding Mode (Modus)	●
Auto Mode (Automatische modus)	●
Manual Mode (Manuele modus)	○
Beveiliging gegen droge werkung	●
Antilek-beveiliging	○
Beveiliging Max pump on	○ (30 minutes)
Cut-in druk	○ variabel (1,5 - 3,0bar)
Cut-out druk	○ (Cut-in + 1 bar)
Zelfaanzüigend	●
Keuzeknuppen	●

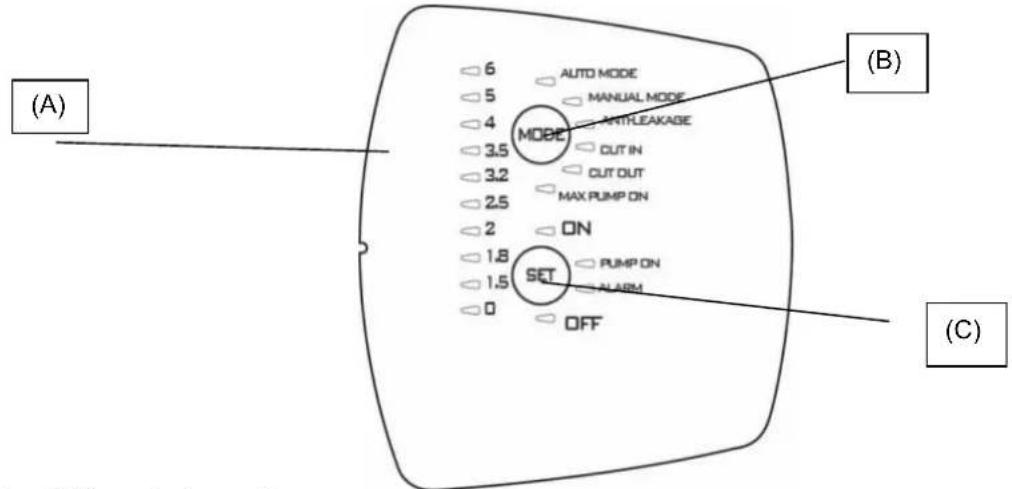

9.1.1 Beschrijving van het display:

(A) Waarschuwingsleds voor druk

10 leds fungeren als drukaanwijzer van 0 tot 6 bar. De leds zullen aan- en uitschakelen afhankelijk van de druk in het system.

Functie	Configuratie display	Set	Reset Alarm
Auto Mode	ALTO MODE MANUAL MODE ANTHEAKAGE CUT IN	ON: aangeschakeld OFF:uitgeschakeld

NEDERLANDS

Manual mode	ALTO MODE MANUAL MODE ANTHEAKAGE CUT IN	ON: aangeschakeld OFF: uitgeschakeld
Anti-leakage	ALTO MODE MANUAL MODE ANTHEAKAGE CUT IN	ON: aangeschakeld OFF: uitgeschakeld	Druk op SET
Cut in	ALTO MODE MANUAL MODE ANTHEAKAGE CUT IN	Vermeerder/Verminder
Cut out	MODE ANTHEAKAGE CUT IN CUT OUT MAX PUMP ON	Vermeerder/Verminder OFF: uitgeschakeld
Max pump on	MODE ANTHEAKAGE CUT IN CUT OUT MAX PUMP ON	ON: aangeschakeld OFF: uitgeschakeld	Druk op SET

(B) Keuzeknop MODUS

Instelbare modi:

1) AUTO_MODE;
2)MANUAL MODE;
3) ANTI LEACKAGE:
4) CUT IN:
5) CUT OUT,
6) MAX_PUMP_ON;

Om de functie-insteling op "MODE" te deblokkeren要去 de toets "MODE" indrukken voor 5 seconden.

Druk op "MODE" om door de verschillende werkmodi (AUTO_MODE of MANUAL_MODE) te visuilseren, om de parameters (CUT IN en CUT OUT) te wijzigen of om bepaalde functies (ANTI-LEAKAGE en MAX PUMP ON) aan te schakelen. Tijdens het scrollen zullen de leds van de geselecteerde functie knipperen. Eens dat de AUTO_MODE terug werden ingesteld zullen de actieve functies worden aangeduid doordat het betreffende led ononderbroken brandt. Zie paragraaf 2 (Beschrijving van de functies).

Waarschuwingsleds "MODE"

AUTO MODE: de pomp werkt in de automatische modus, zie 9.2.1

MANUAL MODE: de pomp werkt in de manuele modus, zie 9.2.1, de gebruiker beslist wonneer de pomp aan of uit te schakelen via de knop "SET". SET-ON aan SET-OFF uit.

CUT-IN: drukinstelling (steeds aangeschakeld) voor minimum, onder deze drukwaarde wordt de pomp aangeschakeld instelbaarussen 1.5 en 3.0 bar, fabrieksinstelling 1.8 bar; de pomp wordt tevens aangeschakeld indien het debiet lager is dan de minimumwaarde 1.5 I/min ingesteld op de fabriek.

CUT-OUT: drukinstelling (uitgeschakeld) boven deze drukwaarde za de pomp stoppen, fabrieksinstelling ingesteld op "CUT-IN" + 1 bar, maar kan verhoogd worden tot 3.5 bar (50.8 psi).

Voor aanschakeling moet u de functie selecteren door indrukking van de "MODE" toets totdat het overeenkomstige CUTOUT led knippert, en:

1) druk SET 10 seconden in om de functie te ontgrendelen (de leds van de drukwaarden zullen nu zich gaan branden),
2) druk op SET om de gewenste waarde te selecteren,
3) om de functie te deactiveren, zet de cut-outwaarde op 0 [bar of psi].
4) sluit de instelling af door op MODE te drukken.

NEDERLANDS

OPMERKING: de waarde van CUT-OUT kan ALLEEN worden gewijzig nadat de functie is ontrendeld door de toets SET 10 seconden in te drukken. Als er geen enkele knop worden ingedrukt, worden de functie na 1 seconde weer vergrendeld.

ANTI-LEAKAGE: antilek-beveiliging. De functie kan worden aan- en uitgeschakeld. Ze is per default uitgeschakeld. Wanner de functie is aangeschakeld en de pomp in 2 minuten meer dan 6 maal opstart, dan za ze stoppen en worden dit gemeld via de traag knipperende rode "ALARM" LED.

Voor aanschakeling moet u de functie selecteren door indrukking van de "MODE" toets, totdat het overeenkomstige led knippert, enervoigens op SET drukken totdat de "ON" led brandt. Druk om uit te schakelen op SET totdat de OFF led brandt.

Nadat de orzaak werk verwijderd moet u het alarm, indien nog aanwezig, theresig resetten: zie 9.2.3.

MAX PUMP ON: maximum bedrijfsperiode. De functie kan worden aan- en uitgeschakeld. Ze is per default uitgeschakeld. Wonneer de functie is aangeschakeld en de pomp werkt voor meer dan 30 minutes, dan za ze stoppen zonder foumtelding. Deze functie worden gebruikt om de installmentie te beschermen maar er per ongeluk een kraan blijven openstaan, een buis stukgaan of in geval van irrigatietoepassingen.

Voor aanschakeling moet u de functie selecteren door indrukking van de "MODE" toets, totdat de led van de functie MAX PUMP ON brandt, enervoigens op SET drukken totdat de "ON" led brandt. Druk om uit te schakelen op SET totdat de OFF led brandt.

(C) SET toets voor selectie

Instelbare modi:

1) Reset alarmen.
2) Aan-/Uitschakelen in MODUS (MAX PUMP_ON, ANTILEACKAGE).
3) Vermeerderen parameters in MODUS (CUT_IN; CUT_OUT).
4) Motor ON/OFF in MANUELE MODUS.
5) Pomp aan/pomp in stand-by in AUTO MODUS.

Druk op "SET" om de parameters te wijzigen. Indien de led brandt op de CUT IN of CUT OUT MODUS,要去 de waarde worden weergegeven op de ledbalk voor drukaanduiding. Druk op "SET" om de waarde te vermeerderen. Na instelling van de gewennen Waarde moet u de instelling verlaten door op MODE te drukken en door de led terug in te stellen op AUTO MODE en met SET ON aangeschakeld.

Druk op SET om de functies Anti-leakage en Max pump On aan en uit te schakelen. Na selectie van de functie met de MODE toets kan u deleze aanschakelen via SET-ON en uitschakelen via SET-OFF.

In MANUAL heeft de SET toets de functie om de pomp aan- of uitschakelen, de led brandt op "On" of "OFF".

In AUTO heeft de SET toets de functie om de pomp aan te schakelen "ON" of in stand-by te zetten "OFF".

PUMP ON: aanduiding voor motor werkzaam.

9.2 Beschrijving van de functies

9.2.1 Pomp ON/OFF (AUTO MODE, MANUAL MODE)

Cut out uitgeschakeld Nadat de stekker in het stopcontact ward gestoken en de test van de leds ward uitgevoerd, za de pomp gedurende 10 seconden aanschakelen.

Cut out aangeschakeld Nadat de stekker in het stopcontact ward gestoken worden een test uitgevoerd op de leds gedurende de eerste 3 seconden (het branden van led 0 duidt steeds op de aanwezigheid van elektrische voeding) en wordt de defaultwaarde ingesteld voor "AUTO MODE". De led "ON" brandt. De pomp begint te werken wanner de druk lager is dan de CUT-IN waarde en het debiet lager dan het minimumdebiet voor cut-in. De pomp blijft werken zolang de druk lager is dan de CUT-OUT waarde. Wanner deze waarde worden bereikt worden de pomp uitgeschakeld, onafhankelijk van het debiet.

Bij selectie van de "MANUAL MODE", zal door eenmalige indrukking van de "MODE" toets de pomp opstarten, indien de "ON" led brandt. Zo Niet za bij indrukking van "SET" de pomp worden uitgeschakeld en zar de "OFF" led gaan branden. Wanner de pomp begint te werken, gaat ze over maar de modus OPZUIGEN.

NB: Controller dat de instructies voor installering werden gevolgd en dat de pomp volledig werk gevuld met water.

9.2.2 Aanzuigfase

Wanneer de pomp in werkung treedt gaat zij over tot de aanzuigfase. Indien zeijdens deze fase geen debiet of druk registreert, za de motor gedurende 3 minuten blijven aangeschakeld. Na deze periode worden het alarm "droge werkinq" geactiveerd. Indien de pomp debiet en druk registreertijdens deze fase gebeurde de aanzuiging op een normale wijze en za de pomp normal werken.

9.2.3 Reset alarmen

Wanner er een alarm optreedt zal de rode led "ALARM" gaan branden. Het alarm wordt geset door eenmaal de "SET" toets in te drukken, indien de oorzaak werd verholpen zal de werking op een normale wijze worden voortgezet, zo nicht za het alarm terug worden gegenereerd.

9.2.4 Aanduiding spanning ON/OFF

Bij aanwezigheid van netspanning za de led 0 branden op de ledbalk voor drukaanduiding. Bij afwezigheid van elektrische voeding za deze led zich uitgeschakeld.

NB: Voor langdurige periodes van buitendienstelling raden wij aan de stekker uit het stopcontact te verwijdenen.

NEDERLANDS

9.2.5 Aanduiding pomp ON/OFF

Wanner de motor werkkt moet het blauwe lampje op "PUMP ON" branden, wat de werking aanduidt. Wanner de motor stopt, za alles leed zijn uitgeschakeld.

9.2.6 Aanduiding alarmen

Een rood ononderbroken brandend lampje of knop op "ALARM" wordt geactiveerd wonneer er een alarm optreedt. Droge werking (Dry-running): rood ononderbroken brandend lampje.

Lekken (Leakage): traag knipperend.

Max Pump ON (pomp werkzaam voor meer dan 30 minutes): 2 snelle knipperflitsen met daartussen een langere pauze.

Druk op "SET" om de alarmen te resetten.

9.2.7 Beveiliging gegen droge werking (Dry running protection)

Indien de pomp droog werkdt worden za enkele seconden (40 sec.) gestopt en za er een foulmeling optreden: rood ononderbroken brandend controelampie op "ALARM".

Na de eerste 30 min dat de pomp zich in OFF bevindt, worden opnieuw geprobeerd ze op te starten gedurende 5 min. Indien dit nicht lukt zal er elke 30 min opnieuw getracht worden de pomp op te starten. Deze poging worden herhaald voor maximum 48maal. Indien ook.Deze pogingen mislukken za er een poging om de 24 uur plaatsvinden.

Het toestel zal automatisch de alarmtoestand voor droge werking verlaten indien er debiet en/of druk aanwezig is. Indien het alarm worden geseset, zie 9.2.3, zal een neue poging plaatsvinden gedurende 40 sec.

Verwijder de oorzaken en reset het alarm, zie 9.2.3.

De functie kan worden aan- of uitgeschakeld. Per default wordt ze op de fabriek uitgeschakeld. Wanneer de functie is aangeschakeld en de pomp in 2 minuten meer dan 6 maal opstart, dan za ze stoppen en wordt dit gemeld via de traag knipperende rode "ALARM" LED.

Verwijder de oorzaken en reset het alarm, zie 9.2.3.

Voor de activeringsprocedure, zie Anti-leakage.

9.2.9 Max pump on

Maximum bedrijfsperiode. De functie kan worden aan- en uitgeschakeld. Ze is per default uitgeschakeld. Wanner de functie is aangeschakeld en de pomp werkt voor meer dan 30 minutes, dan za ze stoppen en knippert de ALARM led. Deze functie worden gebruikt om de installmentie te beschemen maar er per ongeluk een kraan blijven openstaan, een buis stukgaan of in geval van irrigatietoepassingen.

9.2.10 Alarm druksensor

Een alarm voor de druksensor worden gegenereerd op het toestel indien de drukwaarde buiten de bedrijsrange ( 0-15 bar) valt. De pomp wordenuitgeschakeld, de fouit worden geseset wanner de drukcondities terugkeren binnen de range.

9.3 Eerste start

9.3.1 Test van de leds

Bij de eerste start of hoe dan ook nadat de stekker in het stopcontact ward gestoken worden de 20 leds getest gedurende enkele seconden (alle leds gaan opeenvolgend branden).

9.3.2 Eerste aanzuiging

De pomp gaat automatisch waar de AUTO mode en worden ingesteld op ON.

Drie condities zichen möglichk:

1) Debiet aanwezig maar lage druk: aanzuigfase worden beeindigt en normale werking begint.
2) Druk maar geen debiet: na 10 sec dat deze conditie aanhoudt za de pomp zich uitschakelen.
3) Geen debiet en geen druk: de pomp zal zich automatisch uitschakelen en er verschijnt een foulmeling Droge werkig na circa 3 minutes, aangeduid door de brandende rode led in SET-ALARM. Verwijder de oorzaken en reset het alarm, die 9.2.3.

9.4 Normale handelingen met CUT-OUT uitgeschakeld (default)

Cut-out uitgeschakeld betekent dat de volgende condites zich voordoen:

• De pomp worden aangeschakeld indien er debiet aanwezig is of door afwezigheid van druk, bij een druk lager dan de CUT IN waarde (in 10 ms).
• De pomp worden gestopt indien de conditie druk aanwezig maar debiet afwezig continu aanhoudt gedurende 10 s.

De CUT OUT led is uitgedooftijdens de normale werking. Zie 9.1.1.B voor de wijziging van de instelling.

9.5 Normale handelingen met CUT-OUT aangeschakeld

Cut-out aangeschakeld betekent dat de volgende condities zich voordoen:

• De pomp worden geactiveerd indien de druk lager is dan de CUT IN waarde.
• De pomp worden gestopt indien de druk hoger is dan de CUT OUT waarde.

De CUT OUT led brandtijdens de normale werking. Zie 9.1.1.B voor de wijziging van de instelling.

NEDERLANDS

10. VOORZORGSGMAATREGELEN

BEVRIEZINGSGEVAAR: wonneer de pomp buiten werkig blijft bij een temperatuur lager dan 0^ , moet men er voor zorgen dat er geen waterresten in de pomp hunnen bevriezen, waardoor er barsten zonden hunnen ontstaan in de plastic onderdelen.

Indien de pomp verw Gebrukt met vloeistoffen die neerslaan of met bleekwater, dan moet ze na gebruik worden gespoeld met behulp van een krachtige waterstraal, om neerslag- of korstvorming te vermijden, wat zou leiden tot de verminding van de pomprestaties.

11. ONDERHOUD EN REINIGING

Bij de normale werkig vereist de elektropomp geen enkel onderhoud In ieder geval mogen alle reparaties en onderhoudswerkzaamheden pas worden uitgevoerd nadat de pomp is afgekoppeld van het voedingsnet. Wanner de pomp terug worden opstart moet u controlleden dat alles correct ward gemonteerd, om geen gevaar te berokkenen aan Personen of zaken.

11.1 Schoonmaak van de aanzuigfilter

(Afbeeling.3)

• De elektrische voeding van de pomp uitschakelen.
• Draineer de pomp, open de afvoerdop (6) nadar de hogerligende luiken (indien aanwezig) werden gesloten.
• Draai de dop van de filterkamer los met de handen of met het bijgeleverde accessoire.
• Verwijder de filtererenheid waar boven toe.
• Spoel de beker onder stromend water en kaak de filter schoon met een zachte borstel.
• Monteer de filter terug door de handelingen in de omgeekerde volgorde uit te voeren.

11.2 Schoonmaak van de terugslagklep

(Afbeelding.4)

• De elektrische voeding van de pomp uitschakelen.
• Verwijder de dop van de terugslagklep (5) met het bijigeleverde accessoire.
  Maak de terugslagklep schoon en verwijder aanwezigve vuitjes fig.9.
• Assembleer de onderdelentering in de omgekeerde volgorde.

12. PROBLEM OPSPOREN

Voordat begonnen worden met het opsporen van storingen, moet de pomp eerst losgekoppeld worden van het elektriciteitsnet (door de stekker uit het stopcontact te halen). Indien de voedingskabel of een elektrisch onderdeel van de pomp beschadigd zijn, mogen deze alleen door de fabrikant of diens technische klantenservice of door een iemand met gelijke bevoedheid.

ONGEMAKKEN	ONDERZOEKEN (mogelijk oorzaak)	OPLOSSINGEN
1. De motor start nicht en maakt geen lawaai.	A. Elektrische aansluitingen nagaan. B. Nagaan dat de motor onder druk staat. C. De beschemmings zekeringen. D. Controller of de thermische beveiliging ward geactiveerd.	C. Indien verbrandt verwangen. D. Wacht 20 min totdat de motor is afgekoeld. Ga na wat de oorzaak ervan is en verwijder deze. N.B.: het heventueel zich direkt herhalen van het mancament kan beteken dat de motor in kortsluiting staat.

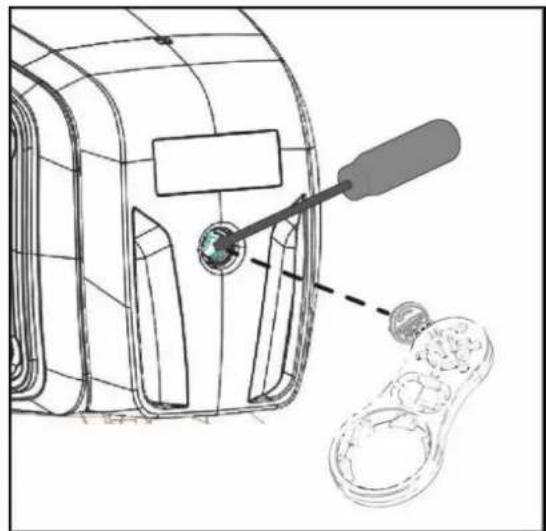

2. De motor start nicht maar doet lawaai.	A. Zich verzekeren dat de netspanning overeenkomt met datgene wat er op het naamplaatje staat. B. Onderzoek়可想而知 mogeliike verstoptingen van de motor of van de pomp. C. Controller dat de as Niet geblokkeerd zich. D. Nagaan de toestand van de condensator.	B. Verstippenen verwijdenen. C. Gebruik het bijgeleverde accessoire om het deksel los te draaien en bevrijd de as met behulp van een schroevendraier. D. De condensator verwang.
3. De motor draait moeilijk.	A. Zich verzen dat er geen onvoldoende voedings spanning is.. B. Nagaaan möglichwefingen tussen de bewegende en vaste delen.	B. Zorgen om de wrijfinges oorzaken op te sporen.
4. De pomp werkt.	A. De pomp is Niet correct aangesloten.. B. Onvoldoende diameter van de opzuigingsbuis. C. De terugslagklep of filter zich verstopt.	A. Vul de pomp met water en zorg voor de aanzuiging. De lucht kan ontsappen doordat de ontluchtingsdop worden losgedraaid. B. Buis verwangen met een van grotere diameter. C. Maak de filter schoon en indien dit nicht volstaat ook de terugslagklep.

NEDERLANDS

ONGEMAKKEN	ONDERZOEKEN (mogelijk oorzaak)	OPLOSSINGEN
5. De pomp vist nicht..	A. De luchtaanzüging gebeurt via de aanzuigbuis. B. De negatieve helling van de opzuiginggsbuis vergemakkelijk de vorming van luchtzakken.	A. Eliminee dit fenomeen door de dichting van de aansluitingen en van de aanzuigbuis te controlleder. Herhaal de handelingen voor vloeistofaanzüging. B. De helling van de buis herstellen.
6. De pomp voert een onvoldoende druk UIT.	A. De aanzuigbuis zit verstopt. B. De draaier is versleten of verstopt. C. Opzuigbinguis met onvoldoende diameter.	A. Maak de aanzuigbuis terug schoon. B. De verstoptingen verwijderen of de versleten delen verrangen. C. De buis verrangen met een van grotere diameter..
7. De pomp trilt met een rumoerige geluid.	A. Nagaan dat de pomp en de buizen goedzijn aangesloten. B. De pomp heeft een holte d.w.z. er ismeer watwr nodig dan opgepompd kan worden. C. De pomp werkt meer dan wat aangegeven staat.	A. Met meer zorg de losgekomaken delen vastmaken. B. De opzuiginngs hoogte beperken of drukbelasting controllederen. C. Kan nuttig�nde belasting te beperken..

13. GARANTIE

Elke wijziging waarvoor geen voorafgaande toestemming verkreten is, ontheft de fabrikant van gedere verantwoer-delijkheid. Alle verrangingsonderdelen die worden gebru-ikt bij reparaties要去en originele onderdelen zich, en alle accessoires要去en geauthoriseerd zich door de fabrikant, zodanig dat de maxim visiligheid van de machines en van de installations waarop zich gemonteerd konnen wor-den, wordt gewaarborgd.

Dit product wordt gedekt door een wettelijk voorziene garantie (in de Europese Gemeenschap gedurende 24 maanden, met ingang op de aankoopdatum) voor alle storingen te wijten aan fabricagefouten of gebruikt materiaal. Het product kan Gratis worden verrangen door een perfect werkend product of gratis worden hersteld wanner de volgende conditions zich voordoen:

• Het product correct werk gebruikt, conform de instructies en er geen poging werk ondernomen voor herstelling door de koper zich of derden.
• Het product werd overhandig aan het verkooppunt, samen met het aankoopbewijs (factuur of kassabon) en een korte beschrijving van het opgetreden probleem.

Het vliegwiel en de onderdelen onderhevig aan slijtage worden nicht gedekt door de garantie. De uitvoering van interventries tijdens de garantieperiode resulteert nooit in de verlening van dezeperiode.
