ПОСІБНИК КОРИСТУВАЧА DEBOOST 850 TALLAS

12. ПОИСК НЕИСПРАВНОСТЕЙ

3. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ТА ЕКСПЛУАТАЦІЙНІ ОБМЕЖЕННЯ .............................................. 244

9.4 Нормальна робота з дезактивованою функцією CUT-OUT (від виробника) ............................... 249

Перед початком установки уважно ознайомитися з усією документацією.

Перед початком будь-яких робіт з обслуговування витягти вилку з розетки. Категорично забороняється робота насоса "всуху";.

Захищати насос від негативного впливу непогоди та інших природних явищ.

Захист від перевантаження. Насос устаткований аварійним тепло-вимикачем двигуна. У випадку перегрівання двигуна аварійний вимикач автоматично вимикає насос. Для охолодження двигуна необхідно приблизно 15-20 хв., після чого насос знову вмикається автоматично. Після активації аварійного вимикача необхідно обов'язково виявити та усунути її причину. Див. "Пошук неполадок".

Струменево-відцентрові самовсмоктуючі насоси з відмінними всмоктувальними характеристиками, в тому числі і в присутності газованої води. Призначені зокрема для водопостачання та підвищення тиску в житлових будинках. Можуть використовуватися для зрошення та поливу городів та садів незначних розмірів, в аварійних ситуаціях побутового рівня та робіт для дозвілля в цілому. Завдяки компактній, зручній для переміщення формі ці насоси застосовуються для різних призначень, в тому числі і як аварійні портативні насоси для викачування води з резервуарів або водоймищ. Якщо виріб забезпечений Wifi, зверніться до стислого керівництва.УКРАЇНСЬКА

Ці насоси не можна використовувати в басейнах, ставках, водоймищах у присутності людей, а також для перекачування паливних та горючих матеріалів (бензину, дизельного палива, горючих масел, розчинників та ін.) згідно відповідних норм з техніки безпеки чинного законодавства. Після їх використання, перед тим, як покласти їх на зберігання, рекомендується провести ретельний огляд та чистку. Див. розділ “Догляд та технічне обслуговування”.

2. ТИП РІДИНИ ДЛЯ ПЕРЕКАЧУВАННЯ

Чиста, без твердих або абразивних частин, не агресивна.

Дощова вода (фільтрована)

Колодязна вода (фільтрована)

Вода з річки або озера (фільтрована)

3. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ТА ЕКСПЛУАТАЦІЙНІ ОБМЕЖЕННЯ

Напруга живлення: 220-240В, див. паспортну табличку. Лінійні запобіжники з затримкою дії (версія 220-240В): індикативні значення (Ампер). Температура зберігання: від -10°C до +40°C.

P1 Номінальна споживана потужність [Вт]

Напруга мережі [В] 1~220-240 AC Частота мережі [Гц]

Максим. подача [л/хв.]

Максим. висота напору [м]

Максим. висота напору [бар]

Максим. глибина всмоктування

Довжина кабелю живлення [м]

H07 RNF Ступінь захисту двигуна IP X4 Клас ізоляції

Діапазон температури рідини [°C] згідно EN 60335-2-41 для побутового застосування 0 °C / +35 °C Максим. розмір домішок [мм]

Максим. температура середовища [°C] +40 °C

Насос не в змозі утримувати вагу всіх трубопроводів, слід забезпечити утримання трубопроводів іншим способом.

4. ПРИЙНЯТТЯ ТА ЗБЕРІГАННЯ

4.1 Прийняття на зберігання

Всі насоси слід зберігати в сухому закритому приміщенні, зі сталим рівнем вологості, без вібрацій та пилу. Насоси поставляються у відповідній упаковці, в якій їх слід зберігати до моменту установки.

Лінійні плавкі запобіжники 220-240В 50 Гц P1= 850

Таблиця 1 Таблиця 2УКРАЇНСЬКА

Берегти від ударів та зіткнень.

На упаковку наноситься клейка табличка, на якій вказані загальна вага насосу та його розміри.

Забороняється перевозити, переміщувати, піднімати або експлуатувати насоси у підвішеному стані, використовуючи для цих дій кабель живлення; користуватися для цього відповідною

Забороняється робота насоса "всуху". Рекомендуємо відкривати/закривати зливну/випускну пробки (2 і 6) без застосування зайвої сили.

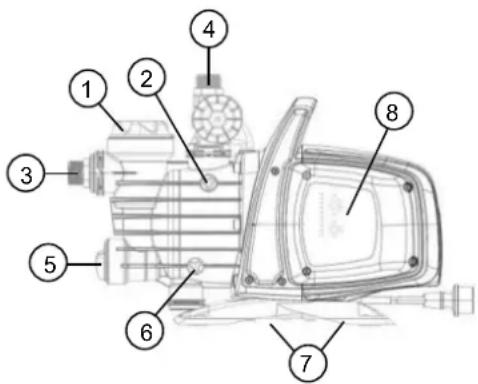

1 Попередній фільтр. 2 Спускна пробка. 3 Поворотне з'єднання всмоктування. 4 З'єднання подачі. 5 Інтегрований неповоротний (запірний) клапан. 6 Спускна пробка. 7 Антивібраційні гумові ніжки. 8 Інтерфейс електронного управління.

Електронасос слід встановити в сухому, захищеному від негативного впливу непогоди та інших природних явищ приміщенні з температурою не вище 40 °C. Насос устаткований антивібраційними ніжками, але у випадку постійної установки їх можна зняти і виконати фіксоване кріплення до опорної основи (7). Уникати надмірних зусиль з боку трубопроводів на патрубки насосу (3) та (4), щоб не допустити деформації та пошкоджень. Завжди рекомендується встановлювати насос якомога ближче до місцезнаходження перекачуваної

Насос слід встановлювати тільки в горизонтальному положенні. Забороняється використання трубопроводів, внутрішній діаметр яких менше діаметру патрубків до електронасосу та на всмоктування; насос устаткований фільтром (1) та неповоротним клапаном (НПК/NRV) (5). У випадку всмоктування з глибини більше чотирьох метрів або у випадку досить великих відстаней подачі в горизонтальному напрямку рекомендується використовувати трубу всмоктування з більшим діаметром, ніж діаметр всмоктувального патрубка електронасосу. Щоб запобігти утворенню повітряних пробок у всмоктувальній трубі, слід передбачити незначний позитивний нахил всмоктувальної труби в напрямку до електронасосу. Мал. 2 Якщо всмоктувальна труба виготовлена з гуми або з іншого гнучкого матеріалу, слід завжди попередньо перевіряти, щоб вона належала до посиленого вакуумно-резистентного типу, щоб запобігти звуженню під дією всмоктування. При фіксованій установці рекомендується монтувати запірний клапан як з боку всмоктування, так і з боку подачі. Це дозволить перекрити лінію вище або нижче від насоса, що зручно для виконання робіт з технічного обслуговування, догляду та чистки, а також у разі випадків, коли насос не використовується. Насос устаткований поворотними вхідними, що спрощує його установку. (3) та (4). При використанні гнучких труб при необхідності скористатися коліном, мал.1, та спеціальним набором, що складається з ПЕ труб та фітінгів; вони не поставляються в комплекті, але їх можна придбати додатково. У випадку наявності домішок дуже малого розміру рекомендується, крім інтегрованого фільтру (1), використовувати фільтр на вході в насос, який слід монтувати на всмоктувальній трубі. Уникати занадто частих вмикань двигуна на протязі години, настійно рекомендується не перевищувати 20 запусків/годину.

Діаметр труби всмоктування повинен бути більшим або дорівнювати діаметру патрубка отвору електронасосу, див. Таблицю 3.

7. ЕЛЕКТРИЧНЕ ПІДКЛЮЧЕННЯ

Переконатися в тому, що напруга мережі живлення відповідає вказаній на паспортній табличці двигуна, а також перевірити можливість надійного заземлення. Дотримуватися вказівок, зазначених на заводській табличці та в таблиці 3 даного технічного посібника. Довжина кабелю живлення насосу обмежує відстань його установки; в разі необхідності використання подовжувача перевірити, щоб він був того ж самого типу (напр., H05 RN-F або H07 RN-F в залежності від установки) див. Таб.3.

Не вмикати насос до тих пір, доки він повністю не наповниться рідиною, приблизно 4 літри, доки рідина не почне витікати через пробку для спуску повітря (2). У випадку вичерпання води слід негайно витягнути вилку з розетки, щоб вимкнути насос. Уникати роботи "всуху".

1. Перед вмиканням перевірити, щоб насос був залитий належним чином чистою водою через відповідний

отвір, після зняття заливної пробки пропускного фільтру (1); перевірку здійснювати вручну або спеціальним інструментом, що надається в комплекті. Одночасно з цим відкрити також спускну пробку (2), щоб випустити повітря. Ця операція надзвичайно важлива для бездоганної роботи насоса, щоб забезпечити належне змащування механічного ущільнення. Робота "всуху" призводить до незворотного пошкодження механічного ущільнення.

2. Після цього слід ретельно закрутити заливну пробку до упору (1), як і спускну пробку (2).

3. Вставити вилку кабелю живлення в розетку мережі живлення з напругою 220-240В. Увага! Двигун насоса

увімкнеться негайно, вода почне подаватися максимум на протязі наступних 3 хвилин, що залежить від глибини рівня води в колодязі чи в резервуарі.

4. Насос продовжить роботу і подачу води. Увага! Уникати роботи "всуху".

5. Щоб вимкнути насос, слід витягти вилку з розетки живлення.

Якщо виникають проблеми із заливкою, повторювати прокачку до тих пір, доки не зникне повітря на всмоктуванні.

9. ІНТЕРФЕЙС ЕЛЕКТРОННОГО УПРАВЛІННЯ

Показник ввімкн./вимкн. двигуна

Захист проти роботи "всуху"

Захист Максим. період роботи (30 хвилин) Тиск Cut-in Перемінне (1,5 – 3,0 бар) Тиск Cut-out (Cut-in + 1 бар) Автоматичне заливання

= Фіксована; = Перемикання

9.1.1 Описання дисплею:

(A) Світлодіодний індикатор тиску Для показання тиску від 0 до 6 бар використовуються 10 світлодіодів. При зміні системи тиску світлодіоди відповідно вмикаються або вимикаються. (A) (B) (C)УКРАЇНСЬКА

Конфігурація дисплею

Reset Alarm (Скидання тривоги) Auto Mode

ON: Вмикання OFF: Вимикання

ON: Вмикання OFF: Вимикання

ON: Вмикання OFF: Вимикання Натиснути SET Cut in

Збільшення/зменшення

Збільшення/зменшення OFF: вимкнено

ON: ввімкнено OFF: вимкнено Натиснути SET

(B Кнопка-перемикач режиму MODE Режими для вибору:

Щоб розблокувати вибір функцій на “MODE”, натиснути кнопку “MODE” і тримати ї в натиснутому положенні на протязі 5 секунд. Натиснути “MODE (РЕЖИМ)”, щоб вибрати бажаний режим роботи (AUTO_MODE або MANUAL_MODE) внести зміни в параметри (CUT IN та CUT OUT) або щоб задіяти ряд функцій (ANTI-LEAKAGE та MAX PUMP ON). Під час вибору світлодіод вибраної функції починає блимати. Після повернення в AUTO_MODE активні функції відображаються за допомогою постійного горіння відповідного світлодіода. Див. параграф 2 (Описання функцій). Індикатори в “MODE” AUTO MODE: насос працюватиме в автоматичному режимі, див. 9.2.1 MANUAL MODE: насос працюватиме в ручному режимі, див. 9.2.1; користувач вирішуватиме, коли вмикати та вимикати насос за допомогою кнопки “SET”. SET-ON увімкнений SET-OFF вимкнений. CUT-IN: регулювання тиску (завжди задіяне) мінімальний тиск, нижче якого насос вмикається, задається в рамках від 1,5 до 3,0 бар, настройка від виробника 1.8 бар; насос вмикається також у тому випадку, якщо значення потоку складає менше 1,5 л/хв., встановленого виробником. CUT-OUT: регулювання тиску (не задіяне) значення тиску, вище якого насос вимикається, від виробника настройка дорівнює “CUT-IN” + 1 світлодіоди, її можна збільшити до 3.5 бар (50.8 psi).УКРАЇНСЬКА

Щоб задіяти цю функцію, вибрати її, натискаючи на “MODE” до тих пір, поки відповідний світлодіод CUT-OUT не почне блимати, після:

1) натисність SET протягом 10 секунд для розблокування функції (при цьому загоряться індикатори значень

2) натисніть SET для обрання бажаного значення,

3) для вимкнення функції встановіть значення cut-out на 0 [бар або psi].

4) вийдіть з меню налаштування, натиснувши MODE.

ПРИМ: значення CUT-OUT можна змінити ЛИШЕ після розблокування функції шляхом натиснення кнопки SET протягом 10 секунд. Якщо протягом 1 секунди не буде натиснено на жодну кнопку, функція знов заблокується. ANTI-LEAKAGE: захист проти витоків. Цю функцію можна задіяти або дезактивувати. При настройках від виробника вона дезактивована. Якщо ця функція задіяна, то у випадку вмикання насосу більше 6 разів на протязі 2 хвилин насос вимикається, і подається сигнал про помилку за допомогою червоного, повільно блимаючого світлодіода на “ALARM”. Щоб задіяти цю функцію, вибрати її, натискаючи на “MODE” до тих пір, поки відповідний їй світлодіод не почне блимати, після цього натискати на SET, доки не увімкнеться світлодіод “ON”. Щоб дезактивувати цю функцію, натиснути на “SET” і утримувати до тих пір, доки світлодіод не вкаже на OFF. Після усунення причини тривоги виконати скидання сигналу тривоги, якщо він ще активний, див. 9.2.3. MAX PUMP ON: максимальний період роботи. Цю функцію можна задіяти або дезактивувати. При настройках від виробника вона дезактивована. Якщо ця функція задіяна, то після більш, ніж 30 хвилин неперервної роботи насос вимикається, при цьому не подається ніякого сигналу про помилку. Ця функція використовується для того, щоб захистити установку у випадку забутого відкритого крану, пошкодження трубопроводу, а також при використання в іригаційних системах. Щоб задіяти цю функцію, вибрати її, натискаючи на “MODE” до тих пір, поки відповідний їй світлодіод MAX PUMP ON не увімкнеться, після цього натискати на SET, доки не увімкнеться світлодіод “ON”. Щоб дезактивувати цю функцію, натиснути на “SET” і утримувати до тих пір, доки світлодіод не вкаже на OFF. (C) Кнопка-перемикач SET Режими для вибору:

1) Reset Allarmi (Скидання тривог).

2) Задіює/дезактивує в MODE (MAX_PUMP_ON, ANTILEACKAGE).

3) Збільшує параметри в MODE (CUT_IN; CUT_OUT).

4) Двигун ON/OFF в MANUAL MODE.

5) Насос увімкнений/насос в режимі очікування в AUTO MODE.

Натиснути “SET”, щоб внести зміни в параметри; в тому випадку, коли горить світлодіод на MODE-CUT IN або MODE-CUT OUT, значення буде відображатися на світлодіодній панелі показання тиску. Якщо натискати на “SET”, то це значення буде збільшуватися. Після установки бажаного значення вийти з режиму внесення змін, натиснувши для цього на “MODE” і перевівши світлодіод на MODE-AUTO та SET “ON” увімкнено. Натискати на SET також для того, щоб задіяти/дезактивувати функції Anti-leakage (Захист проти витоку) та Max pump On (Максим. період роботи). Після вибору функції за допомогою кнопки “MODE” її можна задіяти, якщо вибрати SET-ON, або дезактивувати, якщо вибрати SET-OFF. В режимі “MANUAL” (РУЧНИЙ) кнопка SET служить також для того, щоб вмикати та вимикати насос, при цьому світлодіод вмикається на “On” або “OFF”. В автоматичному режимі AUTO-MODE кнопка SET служить для активації “ON” або переведенні в режим очікування “OFF”. PUMP ON: покажчик, що відповідає робочому двигуну.

9.2 Описання функцій

9.2.1 Насос ВВІМКН/ВИМКН (AUTO MODE, MANUAL MODE)

Функція Cut out дезактивована якщо вставити вилку в розетку, спершу проводиться перевірка роботи світлодіодів, а потім насос вмикається на 10 секунд. Функція Cut out задіяна Якщо вставити вилку в розетку, на протязі перших 3 секунд проводиться перевірка роботи світлодіодів (вмикання світлодіода 0 завжди вказує на наявність тиску), а потім за замовчуванням вмикається режим “AUTO MODE” та загоряється світлоіндикатор “ON”. Насос почне працювати, якщо тиск буде нижчим за значення CUT–IN, а сила потоку буде нижче мінімального значення потоку Сut-in. Насос працюватиме до тих пір, доки тиск буде нижчим, ніж значення CUT-OUT, після досягнення цього значення насос вимикається незалежно від сили потоку. У випадку вибору ручного режиму “MANUAL MODE” після натискання на кнопку “MODE” насос увімкнеться, якщо горить світлодіод “ON”; якщо ні, то після натискання на “SET” насос вимикається, і загоряється світлодіод “OFF”. Коли насос почне працювати, він спершу вмикається в режимі ЗАЛИВАННЯ. N. B. Переконатися в тому, що всі інструкції з установки насосу були дотримані, а сам насос повністю заповнений

9.2.2 Фаза заливання

Коли насос почне працювати, він спершу вмикається в режимі заливання; під час цієї фазі, якщо не буде виявлено тиску та сили потоку, двигун працюватиме на протязі 3 хвилин, після чого перейде в стан тривоги в зв'язку з роботою "всуху". Якщо на протязі цього інтервалу часу буде виявлено присутність тиску та потоку, почнеться фаза заливання, після чого насос працюватиме в нормальному режимі.УКРАЇНСЬКА

9.2.3 Скидання тривог

У випадку виявлення тривоги загоряється відповідний світлоіндикатор червоного кольору на “ALARM”. Скидання тривог виконується шляхом одноразового натискання на кнопку “SET”; якщо причину тривоги усунуто, насос працюватиме в нормальному режимі, якщо ні - насос знову перейде в стан тривоги.

9.2.4 Покажчик тиску ВВІМКН/ВИМКН

У присутності тиску горить світлодіод тиску 0 на світлодіодній панелі. Якщо тиску немає, то цей світлодіод не горить. N. В. У випадку тривалих простоїв рекомендується вимкнути подачу напруги, для цього витягти вилку з розетки.

9.2.5 Покажчик насосу Ввімкн/Вимкн

Якщо насос працює, повинен горіти синій індикатор роботи насосу “PUMP ON”. Якщо насос зупиняється, цей індикатор повинен вимикатися.

9.2.6 Покажчик тривог

У випадку наявності тривоги загоряється кнопка “ALARM”, постійним або блимаючим світлом. Робота "всуху" (Dry-running): постійно ввімкнений червоний світлоіндикатор Витік (Leakage): повільне блимання. Max Pump ON (насос працює на протязі більше, ніж 30 хвилин): 2 швидких блимання і після них пауза на протязі довшого проміжку часу. Натиснути “SET”, щоб виконати скидання тривог.

9.2.7 Захист від роботи "всуху" (Dry running protection)

Якщо насос працює "всуху", то вже через кілька секунд (40 сек.) він зупиняється, подається сигнал помилки, вмикається червоний світлоіндикатор на “ALARM”, що горить постійним світлом. Через 30 хвилин після першої зупинки насосу в стані OFF здійснюється перша спроба повторного запуску на протязі 5 хвилин. Якщо і ця спроба виявиться невдалою, то кожна наступна спроба буде здійснюватися через кожні 30 хвилин з максимальним числом запусків 48. Якщо всі ці спроби виявляться невдалими, то наступні спроби будуть здійснюватися через кожні 24 години. При наявності потоку та/або тиску пристрій автоматично виходить зі стану тривоги захисту від роботи "всуху". Після скидання тривоги, див. 9.2.3, наступна спроба буде здійснюватися на протязі 40 сек. Щоб усунути причини та скинути тривоги, див. 9.2.3.

9.2.8 Захист проти витоків (ANTI-LEAKAGE)

Цю функцію можна задіювати або дезактивувати, за замовчуванням від виробника вона дезактивована. Якщо ця функція задіяна, то у випадку вмикання насосу більше 6 разів на протязі 2 хвилин насос вимикається, і подається сигнал про помилку за допомогою червоного, повільно блимаючого світлодіода на “ALARM”. Щоб усунути причини та скинути тривоги, див. 9.2.3. Процедура задіювання описана в п. Anti-leakage.

Максимальний період роботи. Цю функцію можна задіяти або дезактивувати. При настройках від виробника вона дезактивована. Якщо ця функція задіяна, то після більш, ніж 30 хвилин неперервної роботи насос вимикається, при цьому подається сигнал у вигляді блимання індикатора на ALARM. Ця функція використовується для того, щоб захистити установку у випадку забутого відкритого крану , пошкодження трубопроводу, а також при використання в іригаційних системах.

9.2.10 Тривога датчика тиску

Пристрій переходить в стан тривоги датчика тиску, якщо значення тиску виходить за встановлені робочі рамки (0 - 15 бар). Насос вимикається, скидання помилки відбудеться, як тільки значення тиску повернеться в рамки встановленого діапазону.

9.3.1 Перевірка світлодіодів

При першому пуску або в будь-якому іншому випадку після вставлення вилки в розетку живлення проводиться перевірка роботи 20 світлодіодів, яка триває кілька секунд, і під час якої усі світлодіоди вмикаються по черзі.

9.3.2 Перше заливання

Автоматично за замовчуванням насос буде в режимі AUTO і настроєний на ON. При цьому можливі три наступні дії насосу:

1) Потік є, але тиск низький: насос виходить з фази заливання и починає нормальну роботу.

2) Тиск є, але немає потоку: насос перебуває в цьому стані на протязі 10 сек., а потім вимикається.

3) Немає ні потоку, ні тиску: через прибл. 3 хвилин насос вимикається, і з'являється повідомлення про

помилку "робота всуху", на що вказує увімкнений червоний світлодіод на SET-ALARM. Щоб усунути причини та скинути тривогу, див. 9.2.3.

9.4 Нормальна робота з дезактивованою функцією CUT-OUT (від виробника)

При дезактивованій функції Cut-out можливі наступні дії насоса: Насос вмикається, якщо є потік, або в разі відсутності тиску, тиск нижче, ніж значення CUT IN (на протязі 10 мсек.)УКРАЇНСЬКА

насос вимикається, якщо на протязі безперервного проміжку часу в 10 сек. є тиск, але немає потоку. Під час нормальної роботи світлодіод CUT OUT буде вимкнений. Для внесення змін в настройки див. 9.1.1.B.

9.5 Нормальна робота з задіяною функцією CUT-OUT

При задіяній функції Cut-out можливі наступні дії насоса: Насос вмикається, якщо тиск нижче встановленого значення тиску CUT IN. Насос вимикається, якщо тиск вище встановленого значення тиску CUT IN. Під час нормальної роботи світлодіод CUT OUT буде увімкнений. Для внесення змін в настройки див.9.1.1.B.

10. ЗАСТЕРЕЖНІ ЗАХОДИ

РИЗИК ЗАМЕРЗАННЯ: якщо насос залишається в неробочу стані при температурі нижче 0 °C, слід переконатися в тому, що в ньому немає залишку води, що при замерзанні може пошкодити пластмасові частини насоса. Після використання насосу для відведення речовин, які схильні до накопичень та відкладень, або після перекачування хлорованої води його слід промити чистою водою; для промивання скористатися сильним струменем води, щоб запобігти утворенню відкладень, що можуть негативно вплинути на експлуатаційні характеристики насосу.

11. ДОГЛЯД ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

При нормальних умовах експлуатації електронасос не потребує ніякого технічного обслуговування. В будь-якому разі всі роботи з ремонту та технічного обслуговування слід виконувати тільки після відключення насосу від мережі живлення. Перед тим, як знову увімкнути насос після технічного обслуговування та ремонту, слід перевірити, що він зібраний належним чином, щоб не створити небезпечну ситуацію для осіб та майна.

11.1 Чистка всмоктувального фільтра

Відключити насос від мережі електричного живлення.

Спорожнити насос, відкривши для цього зливну пробку (6); попередньо перекрити заслінки раніше по лінії (якщо маються). Відкрутити кришку камери фільтру вручну або за допомогою спеціального інструменту, що надається в

Витягти зверху блок фільтру. Промити склянку під струменем проточної води та прочистити фільтр за допомогою м'якої щітки. Знову встановити фільтр на місце, виконавши всі описані вище дії в зворотньому порядку.

Відключити насос від мережі електричного живлення

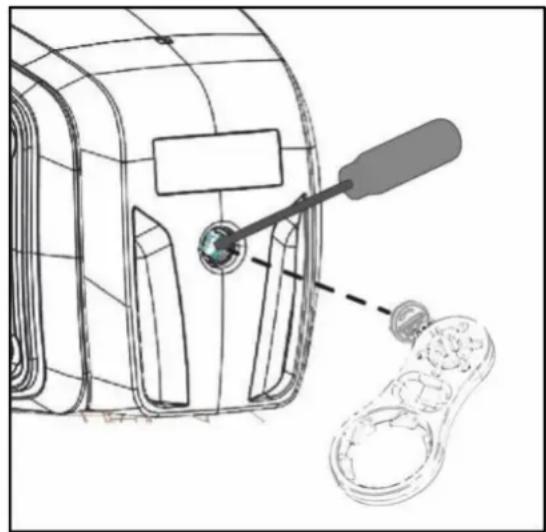

Зняти пробку НПК (5) за допомогою спеціального інструмента, що надається в комплекті. Зняти неповоротний (запірний) клапан НПК та почистити його, мал.9 Виконати монтаж у зворотньому

Перед тим, як розпочинати пошук неполадок, необхідно від'єднати насос від джерел електричного живлення (витягти вилку з розетки). Якщо кабель живлення або насос в будь- якій його електричній частині пошкоджені, ремонт та заміну повинен здійснювати виробник або уповноважений ним центр технічних послуг, або технічний спеціаліст з відповідною кваліфікацією, що дозволяє запобігти будь-якому ризику.

НЕПОЛАДОК ТА (можливі причини) ШЛЯХИ ЇХ УСУНЕННЯ

A. Перевірити електричні з'єднання. B. Перевірити подачу напруги на двигун. C. Перевірити захисні плавкі запобіжники. D. Можливо, що спрацював тепловий захист. C. Замінити, якщо перегоріли. D. Зачекати 20 хвилин, щоб двигун вихолонув. Виявити причину та усунути її. N.B.: повторення неполадки через короткий проміжок часу вказує на коротке замикання двигуна.

A. Перевірити, щоб напруга в мережі відповідала зазначеній на заводській паспортній табличці. B. Виявити можливі забивання та засмічення насоса та двигуна. C. Перевірити, щоб вал не був заблокований. D. Перевірити стан конденсатора. B. Усунути забивання та засмічування. C. За допомогою спеціального інструменту, що надається в комплекті, відкрутити кришку, а потім викруткою розблокувати вал. D. Замінити конденсатор.

A. Перевірити, щоб напруга мережі живлення була достатньою. B. Перевірити на предмет тертя та вишкрябування між рухомими та фіксованими

B. Усунути причини тертя та вишкрябування.

НЕПОЛАДОК ТА (можливі причини) ШЛЯХИ ЇХ УСУНЕННЯ

подає воду. A. Насос не був залитий належним чином. B. Недостатній діаметр всмоктувальної труби. C. Забивання та засмічування НПК або фільтра. A. Наповнити насос водою, виконати заливку належним чином, випустити повітря, викрутивши спускну пробку. B. Замінити трубу на трубу з більшим

C. Почистити фільтр, а якщо цього недостатньо - і НПК.

заливається. A. Всмоктування повітря через всмоктувальну

B. Негативний нахил всмоктувальної труби сприяє утворенню повітряних пробок. A. Усунути проблему, перевіривши герметичність з'єднань та трубопровід всмоктування, потім повторити операцію з заливання. B. Виправити напрям нахилу всмоктувальної труби.

A. Всмоктувальна труба забита або засмічена. B. Робоче колесо спрацьоване або заблоковане. C. Недостатній діаметр всмоктувального трубопроводу. A. Почистити всмоктувальний трубопровід. B. Усунути забивання та замінити спрацьовані частини. C. Замінити трубопровід на трубопровід з більшим діаметром.

A. Перевірити, щоб насос та трубопроводи були закріплені належним чином. B. Насос працює з кавітацією, запит на воду перевищує його потужність подачі. C. Насос працює за рамками вказаних на заводській паспортній табличці даних. A. Закріпити ретельно ослаблені

B. Зменшити рівень всмоктування або перевірити на відсутність витоку

C. Може бути корисним обмежити напір на подачі.

Будь-які модифікації, що не були попередньо узгоджені з виробником, звільняють виробника від будь-якої відповідальності. Всі запасні частини для ремонту повинні бути оригінальними частинами від виробника пристрою, а всі аксесуари слід узгодити з виробником, щоб гарантувати максимальну безпеку експлуатації того обладнання та пристроїв, на які вони встановлюються. Даний виріб покритий юридичною гарантією (на території Європейського Союзу на протязі 24 місяців з дати купівлі) відносно всіх дефектів, викликаних вадами виробництва або дефектами використаних матеріалів. Виріб на гарантії за рішенням виробника підлягає або заміні на інший, у відмінному робочому стані, або безкоштовному ремонту; при цьому повинні дотримуватися наступні умови: експлуатація виробу проводилася вірно, у відповідності до наданих інструкцій, покупець або треті особи не намагалися відремонтувати його власними силами. виріб доставлений в пункт продажу разом з документацію, що підтверджує його купівлю (рахунок або чек), та коротким описанням виявленої проблеми. Робоче колесо та інші частини, що підлягають нормальному спрацюванню, не покриваються гарантією. Операції з гарантійного обслуговування ні в якому разі не призводять до подовження початкового терміну гарантії.01/19 cod. 60181968
