DEBOOST 850 - Ūdens sūknis TALLAS - Bezmaksas lietošanas instrukcija

Tehniskās īpašības	Maksimālais plūsmas ātrums: 850 L/h, Maksimālais spiediens: 3 bāri, Jauda: 0,5 kW
Lietošana	Ideāli piemērots laistīšanai, drenāžai un tīra ūdens pārsūtīšanai.
Uzturēšana un remonts	Regulāri pārbaudiet blīves un filtrus, pēc katras lietošanas notīriet sūkni.
Drošība	Nenogremdējiet sūkni ūdenī, lietojiet cimdus, manipulējot ar to.
Vispārīga informācija	2 gadu garantija, svars: 5 kg, izmēri: 30 x 25 x 20 cm.

Bieži uzdotie jautājumi - DEBOOST 850 TALLAS

Kā uzstādīt sūkni TALLAS DEBOOST 850?

Lai uzstādītu sūkni TALLAS DEBOOST 850, vispirms izvēlieties stabilu un sausu vietu. Pieslēdziet sūkņa ieeju ūdens avotam un izeju jūsu laistīšanas sistēmai. Pārliecinieties, ka savienojumi ir cieši, lai izvairītos no noplūdēm.

Kāda ir sūkņa TALLAS DEBOOST 850 jauda?

Sūknim TALLAS DEBOOST 850 ir jauda 850 vati, kas ļauj efektīvi sūknēt ūdeni līdz 45 metru augstumam.

Ko darīt, ja sūknis neieslēdzas?

Ja sūknis neieslēdzas, vispirms pārbaudiet, vai elektrības padeve darbojas. Pārliecinieties arī, ka barošanas kabelis ir pareizi pieslēgts. Ja viss šķiet kārtībā, pārbaudiet drošinātāju vai slēdzi.

Kā uzturēt sūkni TALLAS DEBOOST 850?

Lai uzturētu sūkni, regulāri tīriet filtrus un pārbaudiet, vai caurulēs nav aizsprostojumu. Ieteicams arī vizuāli pārbaudīt blīves un savienojumus, lai konstatētu nolietojumu.

Sūknis rada troksni, vai tas ir normāli?

Noteikts trokšņa līmenis ir normāls sūkņa darbības laikā. Tomēr, ja troksnis ir pārmērīgs vai tam pievienotas vibrācijas, tas var liecināt par problēmu. Pārbaudiet, vai sūknis ir pareizi uzstādīts un apkārt nav svešu priekšmetu.

Kāda ir TALLAS DEBOOST 850 sūkšanas jauda?

Sūknis TALLAS DEBOOST 850 var sūknēt līdz 3000 litriem ūdens stundā, atkarībā no pacelšanas augstuma un spiediena.

Vai sūkni var izmantot citiem šķidrumiem, nevis ūdenim?

Nē, sūknis TALLAS DEBOOST 850 ir paredzēts tikai tīra ūdens sūknēšanai. Korozīvu vai viskozu šķidrumu lietošana var bojāt sūkni.

Kā novērst noplūdi pie sūkņa?

Ja konstatējat noplūdi, vispirms pārbaudiet savienojumus un blīves. Ja kādas daļas ir nolietojušās, nomainiet tās. Pārliecinieties arī, ka sūknis ir līmenī un stabils.

LIETOŠANAS INSTRUKCIJA DEBOOST 850 TALLAS

4.3 Svoris ir matmenys

9.3 Pirmā iedarbināsanas reize 133

9.3.1 Gaismas diozu tests 133
9.3.2 Pirmā sagatavošanas reize 133
0.4Parastas darbhas ar atspejotu CUT-OUT (rupnicas) 133
0.5Parastas darbibas ariespejotuCUT-OUT 133

1. DROsIBAS BRIDINAJUMI 133
2. TEHNISKA APKOPE UN TIRISANA 134

11.1 Nosuksanas filtra tirisana 134
11.2 Pretvársta tīrɪsana 134

1. TRAUCEJUMMEKLEŠANA 134
2. GARANTIJA 135

BRIDINAJUMS

Pirms uzstadisanas rupigi izlasiet visu dokumentaciju.

Pirms jebkuras ricibas atvienojiet kontaktdaksu. Jebkada veida izvairieties no daribas bez udens.

Nepaklaujiet sukni nelabveligiem laika apstakliem.

Aizsardziba pret parslodzi. Sūknis ir aprikots ar motora termisko parslodzes aizsargu. Motora iespejamas pärkarşanas gadijumā motora termiskas parslodzes aizsargs automatiski izslédz sūkni. Dzesësanas laiks ir apmēram 15-20 min., un péc tam sūknis automatiski iesledzas no jauna. Pec motora termiskas parslodzes aizsarga nostradăsanas ir absoluti nepieciësams atrast celoni un noverst to. Skatīt nodalu „Traucejumkelešana".

1. LIETOJUMI

Pauszuscoosie struklas centrbedzes sukni ar optimalu sukkanas jau du pat gazeta udens klatabtne. Ipaşi piemeroi udensapgadei un nemainiga spiedena uzturesanai lauku majas. Piemeroi tauksaimniecibas maziem darzium un darzkopibai, majsaimnicibas arkartas situacijas un hobijam kopuma. Pateicoties to kompaktajai formai un parocigumam, tie ari ir ertipasiem lietojumiem, piemeram, ka portativie sukni avarijas gadijumadens savaksanai no tvertnem vai upem.

Ja izstradajums ir aprikots ar Wifi, skatiet atro pamacibu.

LATVIESU

Saskañā ar speká esosajiem drośibas noteikumiem, sós sukús nevar izmantot peldbaseinos, dikos, udenskrátuvés ar personu klātbūtni un, vai ogludnražu (benzina, dizejdegviela, degvielella, skidinataji u.c.) suknešanai. Pirms uzglabāsanas laba prakse ir nodrosinat tīrīsanas posmu. Skatit nodaju "Tehniskā apkope un tīrīsana".

2. SUKNEJAMIE SKIDRUMI

Tirf bez cietiem vai abraziviem, ar neagresiviem lidzekliem.

Saldūdens	●
Lietusūdens (filtrēts)	●
Tīrì notekūdenji	○
Netīrsūdens	○
Strūklakasūdens (filtrēts)	●
Upju un ezeruūdens (filtrēts)	●
Dzeramaisūdens	●

• Piemerofts
  Nepiemerots

1.tabula

3. TEHNISKAS SPECIFIKACIJAS UN LIETOŞANAS IEROBEZOJUMI

• Barošanas spriegums: 220-240V, skatiet elektrisko datu pläksnītes.
• Linijas aizkavetas daribas drosinataji (220-240V versija): indikativas vertibas (amperi).
  Uzglabasanas temperatura · -10^ + 40^

2.tabula

Modelis	Līnijas 220-240V, 50Hz drošinātāji
P1= 850	4
P1= 1100	6
P1= 640	4
P1= 920	6

1. tabula

	Modelis	P1=850	P1=1100	P1=640	P1=920
Elektriskie dati	P1 Nominālais enerçijas patērīns [W]	850	1100	640	920
	P2 [W]	600	750	380	560
	Tikla spriegums [V]	1~220-240 AC
	Tikla frekvence [Hz]	50
	Strāva [A]	3.88	4.58	3.10	4.20
	Kondensators [uF]	12.5	16	16	12.5
	Kondensators [Vc]	450
Santehnikas dati	Plūsma, maks. [l/h]	3180	3750	3600	4800
	Izplatība, maks. [m]	43	45	32	40
	Izplatība, maks. [bar]	4.3	4.5	3.2	4.0
	Maks. spiediens [bārì]	6
	Maks. sūknēšanas dzilums [m/min.]	8m / <3min		6m / < 3min
Paredzētā lietošana	Strāvas kabela gar. [m]	1.5
	Tipo cavo	H07 RNF
	Motora aizsardzības pakāpe	IP X4
	Izolācijas klase	F
	Škidruma temperatūras lauks [°C], atbilstoši EN 60335-2-41 prasībām, lietošanai mājas apstāklos	0 °C / +35 °C
	Dajùnì lielums, maks.	tīrs ādens
	Maks. vides temperatūra [°C]	+40 °C
Svars	DNM GAS	1" M
	Neto/bruto svars apt. [kg]	9.6/11.8	10.3/12.5	10.1/12.1	10.9/12.9

Suknis nevar atbalstit caurulvadu svara, kas jaatbalsta citadi.

4. PÁRVALDÍBA

4.1 Uzglabăšana

Visi sukni jauzglaba slegta, sausa telpa ar pec iespejas konstantu mitruma procentu, bez vibracijam un putekjiem. Sukni pienak savara originalaja iepakojumara, kuratroidas lidz to uzstadiisanai.

4.2 Transportesana

Izvairieties izstradajumus paklaut nevajadzigu triecienu un sadursmju ietekmei.

LATVIESU

4.3 Svars un izméri

Uztime uz iepakojuma tiek noradits elektriska sukka kopejais svars un ta izmeri.

5. BRIDINAJUMS

Suknus nekad nedrikst transportet, celt vai paceltus darbinat ar strvas kabeja pafidzibu; izmantojiet specialu rokturi.

Sukni nekad nedrikst darbinat bez udens.
- Lesakam atvei/azvret gaisa izvadiisanas atveruma/izlades atveruma korkus (2 un 6) nepielietojot parrleku spku.

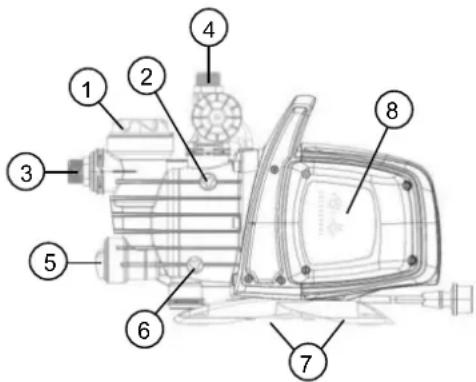

6. UZSTADISANA

1 Prieksfilters.
2 Ventilacijasvacins.
3 Grozami sukšanas savienojumi.
4 Izvada savienojumi.
5 lebuvets pretvarsts.
6 Nolaisanas skruve.
7 Pretvibraciju gumijas kajas.
8 Vadības elektroniska saskarne.

Sūknis jāuzstāda no laika apstkliem aizsargātā viēt un pie vides temperatūras, kas nepärsniedz 40^ .

Suknis ir aprikots ar pretvibraciju kajam, bet stacionaru iekartu gadijumā, jus varat tās noŋemt un nodrošināt stiprinājumu uz pamatplates (7).

Novérst, ka caurjvadi var pärvadīt pärmerīgu spēku sūkna atverēs (3) un (4), radot deformacijas vai lūzumus.

Vienmér ir laba prakse novietot sukni péc iespejas tuvak suknejamajam skidrumam.

Sukni drikst uzstadit tikai vertikāla stavokl.

Caurulvadi nekad nedrikst but ar mazaku ieksjo diametu neka elektriska sukna un suknešanas atvere; suknis ir aprikots ar filtru (1), un pretvarstu (NRV) (5).

Suknešanas dzilumam virs Četriem metriem vai ar butiskām horizontalām parejām ir ieteicams izmantot iesukšanas caurules ar lielaku diametu neka no iesukšanas sukna atvere. Lai novérstu gaisa kabatas veidosanos iesukšanas caurule, tā ir ar neliu slipumu attiecībā pret elektrosūkni. Att.2.

Ja iesuksanas caurule ir izgatavoti no gumijas vai elastiga materiila, vienmer japarbauda, vai tir izturiga darbam ar vakuumu ekstremos apstaklos, lai, veicot sukneisan izvairitos no saaurinajumiem.

Stacionaras ikartas gadijumam iesakam iesuksanas puse, ka arizpludes puse uzstadit slegvarstu. Tas jauj slegt liniju pirms un/valp cnc sukna noderiga visiem iejauksanas uzturesanu un tirisanu vai par periodiem, kuros suknis netiek izmantots.

Sūknis ir āprikots ar rotējōsu pievadu, lái atvieglotu uzstādīsanu. (3) un (4).

Slutenes gadijumā, ja nepieiesams, izmantot likni 1.attela un darzniecibas komplektu, kas sastav no PE caurulvada un armaturas ar uzgali komplektu, kas nav ieklauts komplektacijā, bet ko var iegadaties atseviski.

Loti siku izmeru netirumu klatabutnes gadijumaieteicams lietot, papildus iebuveto filtru (1), filtru sukna pievada, kas uzstadits uz iesuksanas caurules.

Motoru nadikst paklaut parmerigam palaisanas biezumam/stunda, un ir stingri ieteicams neparsniegt 20 palaisanas reizes/stunda.

Iepludes caurules diamets jabut lielakam vai vienadam ar elektrosukya atveres diametru, skatit tabulu.

7. ELEKTRISKAIS SAVIENOJUMS

Pärliecinäties, vai tikla spriegums atbilst tam, kas noradits motora strvas padeves dato plaksnite, un, vai ir iespejams izveidot labu zemes savienojumu. leverojiet dato plaksnites un sis instrukcijas 3. tabulas noradijumus.

Sukna strvas vada garums ierobezo uzstadisana attalumu; ja jums nepiecesams pagarinatajs, pärliecinaties, vai tas ir tas ir tada paşa veida (pieméram, H05 RN-F vai H07 RN-F, atkaribā no iekartas); skatit 3. tabulu.

8. IEDARBINÅSANA

Neiedarbinat sukni, lidz tas nav piinibu zpildits ar skidrumu, aptuveni no 4 litriem, lidz no nolaisanas skruves (2) izplust gaiss.

Gadijumā ja udens resursi izbeidzas, nekavējoties atvienojiet kontaktdakšu, sukni izslēdzot. Izvairieties no darības sausos apstaklos.

LATVIESU

1. Pirms sukna iedarbinasanas parbaudit, vai suknis sukne vienmerigi, nodrosin ta pilinigu uzpildjumar tiru edeni caur atveri, nonemot filtra caurspidigo uzpides vaciu (1) ar rokam vai ar Ipa sa instrumenta palidzibu, kas ieklauts komplektacija. Atvert taja pa sa laika ar ventilacijas vaciu (2), la izlaistu gaisu. Sdarbiba ir butiska pareizai sukna fungcioneisanai, kas ir nepieciesams, la tiktu rupige ieelots mehaniskais blivejums. Darbiba sausos apstaklos rada mehaniska blivejuma neatgriezeniskus bojajumus.
2. Uzpildes vacins pec tam ir jauzskruve uzmanigi no jauna, lidz tas atduras (1), ka ari ventilacijas vacins (2).
3. Pievienojiet strāvas vada kontaktdaksu elektribas kontaktligzdai 220-240V. Uzmanü! Sūkna motors iedarbojas nekavejoties; udens sāk iztecēt pēc maksimalā laikā 3 minūtes, kas ir atkarīgs no udens līmena dziluma urbūmā vai tvertnē.
4. Sūknis turpinās darboties un piegādās ādeni. Uzmanibu! Izvairieties no darbības sausos apstaklos.
5. Lai izslęgtu sukni, atvienot strāvas vadu.

Ja rodas problemas ar grunteşanu, atkartojet darbību, lidz viss gais sūkneşanas procesea laikā ir pazudis.

9. VADIBAS ELEKTRONISKA SASKARNE

9.1 Funkciju parskats

Apraksts	Parametri
Spriegums, kartes frekvence	1x220-240V, 50/60 Hz
Norāde spriegums on/off (ieslēgt/izslēgt)	●
Norāde motors on/off (ieslēgt/izslēgt)	●
Norāde Trauksmes signāli	●
Norāde Spiediens	●
Norāde Režīms	●
Auto Mode (Automātiskais režīms)	●
Manuālais režīms	○
Aizsardzība pret Darbība sausā režīmā	●
Aizsardzība pret nopłūdi	○
Aizsardzība Maks. sūknis on (iesl.)	○ (30 minūtes)
Spiediens Cut-in (ieslēgšanas)	○ Mainīgs (1,5 - 3,0 bārī)
Spiediens Cut-out (izslēgšanas)	○ (Cut-in + 1 bārī)
Automātiskā sagatavošana	●
Atlases pogas	●

• = Fikseta vertiba; - = Atlasama vertiba

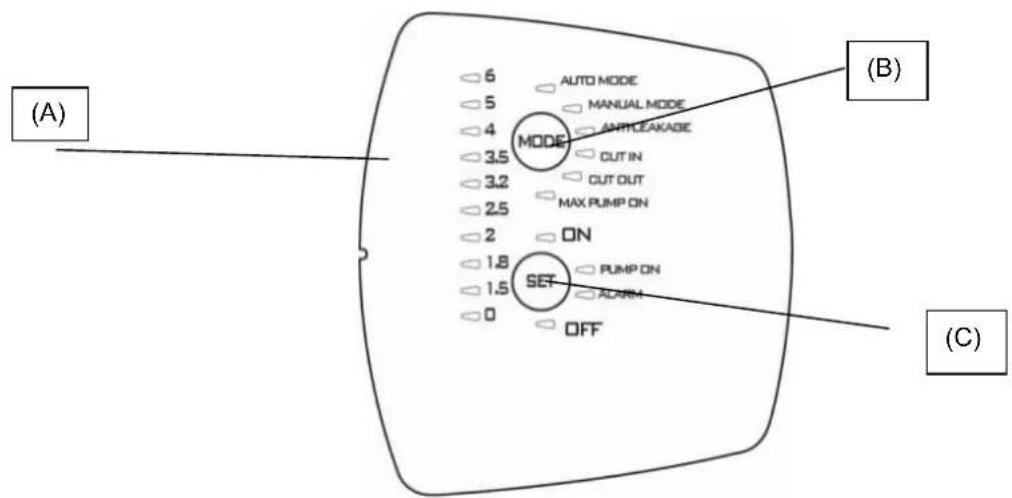

9.1.1 Displeja apraksts:

(A) Spiediena gaismas diodes indicatori

Tiek izmantotas 10 gaismas diodes ka spiedena norades no 0 lidz 6 bariem. Izmainoties sistemas spiedienam, gaismas diodes atbilsto iesledzas vai izsledzas.

LATVIESU

Funkcija	Konfigurăcijas displeješ	Set (Ilestatīt)	Reset Alarm (Atiestatīt trauksmes signālu)
Auto Mode	AUTO MODE MANUAL MODE ANTHLEAKAGE CUT IN	ON: iespējo OFF: atspējo
Manual mode	AUTO MODE MANUAL MODE ANTHLEAKAGE CUT IN	ON: iespējo OFF: atspējo
Anti-leakage	AUTO MODE MANUAL MODE ANTHLEAKAGE CUT IN	ON: iespējota OFF: atspējota	Nospiest SET (IESTATīT)
Cut in	AUTO MODE MANUAL MODE ANTHLEAKAGE CUT IN	Palielina/samazina
Cut out	MODE ANTHLEAKAGE CUT IN CUT OUT MAX PUMP ON	Palielina/samazina OFF: atspējots
Max pump on	MODE ANTHLEAKAGE CUT IN CUT OUT MAX PUMP ON	ON: iespējots OFF: atspējots	Nospiest SET (IESTATīT)

(B) Atlases poga MODE (REZIMS)

Atlasamirezimi:

1) AUTO MODE;
2)MANUAL MODE;
3) ANTI LEACKAGE;
4) CUT IN:
5) CUT_OUT,
6) MAX_PUMP_ON;

Lai atbloketu funckionalitates atlasi, uz "MODE" nospiediet pogu "MODE" 5 sekundes.

Nospiediet "MODE", lai ritinatu dažadus darbības režimus (AUTO_MODE vai MANUAL_MODE) vai maināmos parametrus (CUT IN un CUT OUT) vai, laï ispejotu dažas funkcjias (ANTI-LEAKAGE un MAX PUMP ON). Ritinašanas laika sāk mirgot izvēlās funkcjias gaismas diode. Atgriežoties režimā AUTO_MODE, aktivās funkcjjas tiek izceltas ar atbilstošu, vienmerī gdeosu gaismas diodi. Skatiet 2.punktu (Funkcjju apraksts).

"MODE"indikatori

AUTO MODE: sūknis darbojas automatiskajā režīmā, skatiet 9.2.1.

MANUAL MODE: suknis darbojas manuālajā rezīmā, skatiet 9.2.1, lietotājam ir jāizlemj, kad to ieslēgt un izslēgt, nospiéžot pogu "SET". SET-ON iedegas SET-OFF nodziest.

CUT-IN: minimāla spiedena iestatijums (ja iespejots), zem kura suknis tiek aktivizets, jaiestata no 1,5 lidz 3,0 bariem, rupnicas iestatijums 1.8 bāri; suknis tiek aktivizets pat tad, ja plūsma samazinās, atrodoties zem rūnpīcā iestatītās minimālas vertibas 1,5 l/min.

CUT-OUT: spiediena iestatijums (atspejots) spiediens, pie kura suknis apstajas, rupnicā iestatifais "CUT-IN" + 1 LED japalielina lfrz 3.5 bariem (50.8 psi).

Lai iespjotu, atlasiet funkciu, nospiezot "MODE", lfdz CUT-OUT atbilsto sa gaismas diode sak mirgot, un:

LATVIESU

1) piespiest SET uz 10 sekundem, lai iedarbinatu/atbloketu funkciju (tagad iedgegsies LED gaismas uz spiedena vertibam),
2) piespiest SET, lai izveltos velamo vertibu,
3) lai atslegtu funkcjju, novietot cut-out vertbu uz 0 [bar vai psi]
4) iziet no iestatijuma, piespiezot MODE.

PIEZIME: CUT-OUT vertiba var but izmainita tikai pec fungcijas atblokeesanas, piespiezot taustu SET uz 10 sekundem. Pec 1 sekundes nepiespiezot nevienu taustu, fungcija no jauna noblokesies.

ANTI-LEAKAGE: aizsardziba pret nopliudi. So funkciu var iespejot vai atspejot. Rupnicā tiek atspejota. Kad t ir iespejota, pastavot nosacijumam, ka sūknis iedarbinas vairak nekā 6 reizes 2 minūtes, tas apstājas, un tiek noradita kūda ar sarkanu gaismas diodi, kas lenām mirgo, noradot "ALARM".

Lai to iespjotu, atlasiet funkciu, nospiezot "MODE", lidz attiecigga gaismas diode mirgo, un pec tam nospiediet SET, lidz iedegas gaismas diode "ON". Lai to atspjotu, nospiediet "SET", lidz iedegas gaisma, kas norada OFF.

Pec celona noversanas atiestatiet trauksmes signalu, ja tas vēl ir aktuāls; skatiet 9.2.3. punktu.

MAX PUMP ON: maksimalais daribas periods. So fungciju var iespjt vai atspjot. Rupnica tiek atspjota. Kad ta ir iespjota, pastavot nosacijumam, ka suknis darbojas vairak par 30 minutem, tas apstajas, un neparadas neviena kludas norade.

Šī fungcjija tiek izmantota, lai aizsargātu instalaciju, ja nejauši tiek atstats atvērs krāns, ja ir bojata caurule, vai arī tā tiek izmantota apūdenosanas lietojumam.

Lai to iespejotu, atlasiet fungciju, nospiezot "MODE", lidz MAX PUMP ON atbilstoša gaismas diode iedegas, un pec tam nospiediet SET, lidz iedegas gaismas diode "ON". Lai to atspejotu, nospiediet "SET", lidz iedegas gaisma, kas norada OFF.

(C) Atlases poga SET (IESTATIT)

Atlasamie rezimi:

1) Atiestatit trauksmes signalus;
2) lespjo/atspejo rezima MODE (MAX_PUMP_ON, ANTILEACKAGE)
3) Palielina parametrus rezima MODE (CUT_IN; CUT_OUT);
4) Motors ON/OFF rezima MANUAL MODE;
5) Sūknis darbojas/sūknis gaidstāve režīma AUTO MODE

Nospiediet "SET", lai mainitu parametrus; gadijumā, ja deg MODE-CUT IN vai MODE-CUT OUT gaismas diode, vertibataik paradita josla ar spiedena norades gaismas diodi. Nospiezot "SET", vertiba tiek paliinata. Pec velamās vertibas iestatisanas izejiet no izmainām, nospiezot "MODE", un tadējādi iespejojot MODE-AUTO un SET "ON" gaismas diodi. Nospiediet SET ari, lai iespejotu/atspejotu funkcijas Anti-leakage un Max pump On. Pec funkcjas atlases ar pogas "MODE" palidzibu to iespejojiet, atlasot SET-ON; lai to atspejotu, atlasiet SET-OFF.

Rezimā “MANUAL” poga SET tiek izmantota, laï ieslēgtu vai izslēgtu sūkni, un iedegas gaismas diode "On" vai "OFF". Automātiskais režims AUTO-MODE tiek izmantots, laï iespējotu "ON" vai gaidstāvi "OFF".

PUMP ON: norāde, kas sakrit ar motoru darbība.

Ja tā viēṭa tiek atlasīs režīms "MANUAL MODE", vienu reizi nospiéžot pogu "MODE", sūknis iedarbinās, ja deg gaismas diode "ON"; pretējā gadījumā, nospiéžot "SET", sūknis izslédzas, un iedegas gaismas diode "OFF".

Kad sūknis sāk darboties, tas pārsledzas uz SAGATAVOSANAS režimu.

Ludzu, nemiet vērā: noteikti ieverojiet uzstādīsanas instrukcijas un, lai sūknis pilnībā tiktu uzpildīts ar ādeni.

9.2.2 Sagatavošanas posms

Kad sūknis sāk darboties, tas parsledzas sagatavoṣanas režimā; šajā posma, ja nav plusmas un spiediena, motors turpina darboties 3 minutes un pēc tam iesledzas sausās darbības trauksmes signās. Ja šajā laikaposma parādās plusma vai spiediens, tiek veiktā sagatavoṣanas un sūknis darbojas normali.

9.2.3 Trauksmes signalu atiestatisana

Ja tiek izraisits trauksmes signals, iedegas sarkana signallampina "ALARM". Trauksmes signals tiek atiestatis, nospiezot pogu "SET"; ja tiek noversts celonis, kas to izraisijis; turpinas normala darbiba; preteja gadijumu suknis no jauna atgriezises pie trauksmes signala.

9.2.4 Spiedena norade ON/OFF

Ja ir spriegums, gaismas diodes josl deg spiiedena gaismas diode 0. Ja nav sprieguma, gaismas diode tic izslegtga. Ludzu, nemiet vera: ja iestajas ilgsto's laika periods bez daribas, ir ieteicams parraukt sprieguma padevi, izvelkot kontaktdaksu.

LATVIESU

9.2.5 Sūkna norāde On/off

Motoram darbojoties, "PUMP ON" zilajai gaismai jabut ieslegtai, lai noraditu darbibu. Motoram apstajoties, sI gaismas diode tiek izslegta.

9.2.6 Norade Trauksmes signali

Ja tiek izraisits trauksmes signals, uz "ALARM" tiek aktivizeta vienmériga vai mirgojosa sarkana gaisma.

Darbiba sausos apstaklos (Dry-running): vienmérīga sarkana gaisma

Noplude (Leakage): lena mirgošana

Max Pump ON (suknis darbojas ilgak par 30 minutēm): 2 atri mirgojumi ar ilgakas pauzes interväu.

Nospiediet pogu "SET", lai atiestatifu trauksmes signalus.

9.2.7 Aizsardziba pret daribu sausos apstaklos (Dry running protection)

Ja sūknis darbojas sausos apstaklos, pēc dāzām sekundēm (40 sek.) tas apstājas, un tiek parādīta kūdas norāde, degot vienmerīgai sarkanās signāllampinas gaismai “ALARM”.

Pec pirmajam 30 minutem, suknim atrodoties stavokl OFF, tiek veikts jauns atsakneesan meginajums, kas ilgst 5 min. Ja ari tas ir neveiksmigs, tiek veikts jauns meginajums ik pec 30 minutem, bet ne vairak par 48 reizem. Ja visi sie meginajumi ir neveiksmigi, tiek veikts viens ik pec 24 stundam.

lerice automatiski iziet no daribas pie trauksmes signala sausos apstaklos, ja ir plusma un/vaspiediens.

Ja trauksmes signals tiek atiestatits, skatiet 9.2.3.punktu; jauns meginajums tiek veikts ik pec 40 sek.

Lai novérstu cēlóngus un atiestatitu trauksmes signālus, skatiet 9.2.3. punktu.

9.2.8 Aizsardziba pret nopliudi (ANTI-LEAKAGE)

So fungciju var iespejot vai atspejot; rupnica tā ir iestatita atspejota. Kad tā ir iespejota, pastavot nosacijumam, ka suknis iedarbinas vairak nekā 6 reizes 2 minūtes, tas apstājas, un tiek noradīta kūda ar sarkanu gaismas diodi, kas lenām mirgo, noradot "ALARM".

Lai novérstu cēlòus un atiestatitu trauksmes signālus, skatiet 9.2.3. punktu.

lespejoanas procesam skatiet Anti-leakage punktu.

9.2.9 Max pump on

Maksimlais daribas periods. So fungciju var iespejot vai atspejot. Rupnica tiek atspejota. Kad tir iespejota, pastavot nosacijumam, ka suknis darbojas vairak par 30 minutem, tas apstajas, ja mirgo ALARM norade.

Sfunkcija teik izmantota, lai aizsargatu instalaciju, ja nejausi tek atstats atverts krans, ja ir bojata caurule, vai ari ta tek izmantota apudenoanas lietojumam.

9.2.10 Spiediena sensora trauksmes signals

lerice izdod spiediena sensora trauksmes signalu, ja spiedena vertiba ir arpus diapazona (0-15 bari). Sūknis tiek izslęgts; kūda tiek atiestatīta, tiklidz spiediens atgriežas diapazona robežās.

9.3 Pirmā iedarbināsanas reize

9.3.1 Gaismas diozu tests

Pirmo reizi iedarbinot, vai pēc barošanas kontaktdakšas ivietošanas uz daßžam sekundēm tiek veikts tests 20 gaismas diodēm, kura laika visas gaismas diodes secīgi iedegas.

9.3.2 Pirmā sagatavošanas reize

Suknis automatiski parsledzas AUTO rezima un iestatas uz ON.

Varbut trisiespejas.

1) Pastav plusma, bet ir zems spiediens: iziet no sagatavoansas posma un uzsak normalu darbibu.
2) Pastav spiediens, bet nav plusmas: pec 10 sek. šajā stavokli suknis izslédzas.
3) Nav ne plusmas, ne spiedena: suknis izsledzas, un apmeram pec 3 minutem paradas kuda pie daribas saudos apstaklos, kas tiek signalizeta, iedegoties sarkanajai gaismas diodei SET-ALARM. Noversiet celoni un atiestatiet trauksmes signalu; skatiet 9.2.3. punktu.

9.4 Parastas darbības ar atspejotu CUT-OUT (rupnicas)

Atspejots Cut-out nozime, ka ir sadas iespejas:

suknis ir aktivizets, ja ir plusma vai ari, ja nav spiediena; spiediens ir zemaks par CUT IN (10 ms laika);
suknis tiek apturets, pastavot nosacjumam, ka ir spiediens, bet 10 sekundes nav nepartrauktas plusmas.

Gaismas diode CUT OUT normālas darbības laikā ir izsēgta. Lai mainitu iestatjumus, skatiet 9.1.1.B puntu.

9.5 Parastas darbības ar iespējotu CUT-OUT

lespejots Cut-out nozime, ka ir sadas iespejas:

• suknis tiek aktivizets, ja spiediens irzemaks par spiedenu CUT IN;
• suknis tiek apturets, ja spiediens ir augstaks par spiedenu CUT OUT.

Gaismas diode CUT OUT normalas darbhas laikar iieslegta. Lai mainitu iestatjumus, skatiet 9.1.1.B punktu.

10. DROŠIBAS BRIDINAJUMI

SALA RISKS: Sūknim neatrodoties darbība pie temperatūras, kas zēmāka par 0°C, jānodrośina, lái nebūtu atlikusā udens, kas veido apledojumu un tādejādi var rasties plaías plastmasas detalās.

Ja sūknis tiek izmantots ar vielām, kas veido nogulsnes, vai hloretu ādeni, pēc lietosanas izskalot to ar specigu ādens strūklu, lai neveidotos nogulsnes vai inkrustacijas, kas savukart samazina sūkna raksturlielumus.

11. TEHNISKÁ APKOPE UN TÍRISANA

Elektriskajam suknim normalas ekspluatacijas apstaklos nav nepieciesama tehniskaapkope. Jebkura gadijumā, visi remonta un tehniskasapkopes darbi javeic tikai pec sukna atvienosanas no barosanas avota. Restartejot sukni, parliecinaties, vai tas tika prasmigu pievienots no jauna, lai neraditu miesas bojajumus vai materiaños zaudejumus.

11.1 Nosuksanas filtra tirisana

(3. att.)

• Izslęgt sūkna strāvas padevi
• Drenet sukni, atverot nolaisanas skruvi (6), vispirms aizverot iepriekseja posma plusmas varstus (ja ir uzstadfti).
• Atskruvet filtra kameras vaku ar rokam vai ar ipasu piederumu, kas ieklauts komplektacija.
• Izvilkrt filtra mezglu.
• Noskalot stikla trauku zem tekoša udens un notirit filtru ar mikstu suku.
• Uzstadīt filtru, izpildot darbības apgriezṭā secībā.

11.2 Pretvársta tīrīsana

(4. att.)

• Izslęgt sukna strāvas padevi.
• Nonemt pretvärsta vaciu (5) izmantojot komplektacija ieklauto piederumu
  Nonemt pretvärstu un izfirit to no nettrumiem, 9.ATT.
• Uzstadit attiecigas detalias demontazai pretejara seciba.

12. TRAUCEJUMMEKLEŠANA

Pirms sakt traucejummeklesanu, nepieiesams atvienot elektriskos savienojumus (atvienot kontaktdaksu). Ja baroanas kabeja vai sukna jebkura elektriska daja ir bojata, tas remonts va nomaina javeic razotajam vai ta tehniskas palidzibas pakalpojuma dienestam vai personai ar lidzvertigu kualifikaciju, lai noverstu visus riskus.

PROBLEMAS	Pärbaudes (iespējamie cēloni)	RISINAJUMI
1. Motors neiedarbinās un neizdod troksni.	A. Pärbaudīt elektriskos savienojumus.B. Pärbaudīt, vai motors ir zem sprieguma.C. Pärbaudīt aizsardzības drošinātājus.D. Termiskā aizsardzības iespējama nostrādāsana.	C. Ja tie ir nolietojušies, nomainīt.D. Uzgaidīt apt. 20 min, lai atdzistu motors.Pärbaudīt traucējumu iemeslu un novēst to.N.B.: Kūmuses tūlītēja atkārtosanās nozīmē, ka motorā ir issavienojums.

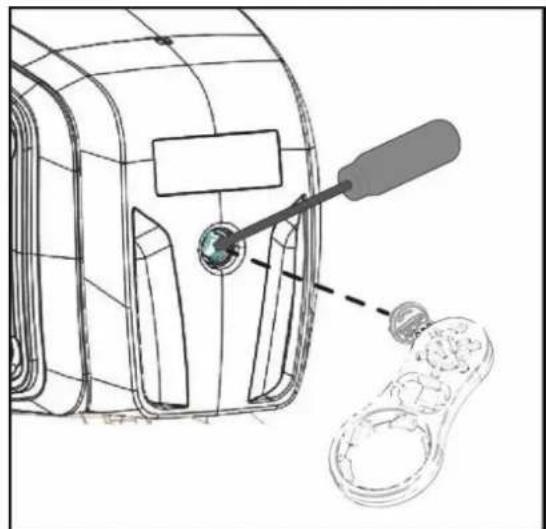

2. Motors neiedarbinās, bet izdod troksni.	A. Pärliecināties, vai tikla spriegums atbilst plaksnītē norādītajam.B. Meklet, vai nav aizsērējis sūknis vai motors.C. Pärliecināties vai nav blokēta vārpsta.D. Pärbaudīt kondensatora stāvokli.	B. Nonēmt aizsērējumus.C. Ar komplektācijā ieklautā instrumenta palīdzību noskrūvēt vāciŋu, un, izmantojot skrūvgriezi, atblokēt vārpstu.D. Nomainīt kondensatoru.
3. Motors griežas ar grūtībām.	A. Pärliecināties, vai strāvas padeve ir pietiekama.B. Pärliecināties, vai nav skrāpējumu pazīmes starp kustīgajām un fiksētajām dalām.	B. Noskaidrot un novēst skrāpējumu cēlonus.
4. Sūknis nedarbojas.	A. Sūknis nesūknē pareizi.B. lesūkšanas caurules diametrs nav pietiekams.C. Pretvārsts vai filtrs aizsērējis.	A. Uzpildīt sūkni arūdeni, un veikt sūknešanu, pieveršot uzmanību gaisa izlaišanai, atlaižot ventilacijas vāciŋu.B. Nomainīt ar cauruli ar lielaku diametu.C. Notīriet filtru un gadījumā, ja tas nav pietiekami, pretvārstu.
5. Sūknis nesūknē.	A. lesūkšanas caurule tiek nosūkts gaiss.B. lesūkšanas caurules negatīvais slīpums veicina gaisa kabatu veidošanos.	A. Noverst šo fenomenu, pārbaudot savienojumu hermetiskumu un ieplūdes caurulvadu, un atkārto sistemas atgaisošanu.B. Izlabot iesūkšanas caurules slīpumu.
6. Sūkna sūknēšanas Kapacitate ir pārak zema.	A. lesūkšanas caurule ir aizsērējusi.B. Lāpstinritenis ir nodilis vai aizsērējis.C. leplūdes caurules diamets nav pietiekams.	A. Notīrit iesūkšanas cauruli.B. Nomainīt aizsērējumus vai nomainīt nodilušās detalas.C. Nomainīt ar caurulvadu ar lielaku diametu.
7. Sūknis vibre ar trokšnainu darbību.	A. Pärbaudīt, vai sūknis un caurulvadi irnofikseti.B. Sūkna kavitācija, t. i.,ūdens pieprasijums pārsniedz to, ko spēj sūknis sūknēt.C. Sūkna darbība neatbilst datu plaksnīte norādītajai.	A. Nostiprināt rūpīgāk valīgās daljas.B. Samazināt iesūkšanas augstumu vai pārbaudīt slodzes zudemus.C. Var būt noderīgi iberobežotiegāde plūsmu.

LATVIEŠU

12. GARANTIJA

Jebkadas neatjautas modifikacijas atbrivo razotaju no jebkadas atbildibas. Visam rezerves dalam, kuras izmanto remontam, jabut originalam un visam palfigiericem jabut raizotaja apstiprinatam, lai varetu nodrosinat iekatu un sistemu maksimalu drosibu vietas, kur t as var tikt uzstaditas

Sim produktam ir pieskirtas juridiskas garantijas (Eiropas Kopiena 24 meneu laika no iegades datuma) attiefbuz visiem trukumiem saistibar arozanas defektiem vai izmantoto materiallu.

Izstradajums garantijas laika, pec saviem ieskatiem, vai nu tiek aizstats ar tadu, kas ir laba darba kartiba, vai tiek remontets bez maksas, pamatojties uz sadiem nosacijumiem:

• izstradajums tika izmantots pareizi un saskaña ar instrukcijam, un pircejs vai tresas personas nav meginajušas veikt remontu.
• izstradajums tiek nodots pirkuma veikala, pievienojot dokumentu, kas apliecina pirkumu (pardosanas kviti), un ta problemas tsu aprakstu.

Garantija nesedz lapistinriteni un dilstosas dolas. Garantijas prasibas nekada veida nav pagarinamas ilgak par sakotnejo laikposmu.

NEDERLANDS

INHOU
