LIETOŠANAS INSTRUKCIJA DCWP 600 TALLAS

Pirms uzstādīšanas rūpīgi izlasiet visu dokumentāciju.

Pirms jebkuras rīcības atvienojiet kontaktdakšu. Jebkādā veidā izvairieties no darbības bez ūdens: sūknis tiek darbināts tikai tad, ja tas ir iegremdēts ūdenī. Ja tas tā nav, sūknis nekavējoties jāizslēdz, atvienojot to no elektrotīkla.

Sūkņi ir iegremdējami, projektēti un būvēti, lai sūknētu tīru ūdeni, bez šķiedrām, lietošanai mājas apstākļos, ar manuālu vai automātisku vadību, pārplūdušu pagrabu un garāžu drenāžai, drenāžas aku sūknēšanai, savāktā lietusūdens aku vai infiltrāciju no notekām sūknēšanai, u.c. Pateicoties to kompaktajai formai un parocīgumam, tie arī ir ērti īpašiem lietojumiem, piemēram, kā portatīvie sūkņi avārijas gadījumā ūdens savākšanai no tvertnēm vai upēm, peldbaseinu un strūklaku iztukšošanai. Piemērots arī dārzkopībai un hobijam kopumā.

Saskaņā ar spēkā esošajiem drošības noteikumiem, šos sūkņus nevar izmantot peldbaseinos, dīķos, ūdenskrātuvēs ar personu klātbūtni un, vai ogļūdeņražu (benzīna, dīzeļdegviela, degvieleļļa, šķīdinātāji u.c.) sūknēšanai. Tie nav paredzēti nepārtrauktai lietošanai, bet avārijas gadījumiem uz ierobežotu laiku. Pirms uzglabāšanas laba prakse ir nodrošināt tīrīšanas posmu. Skatīt nodaļu "Tehniskā apkope un tīrīšana".

Neapstrādāti notekūdeņi, kas satur cietas vielas ar gareniskām šķiedrām

Daļiņu lielums, maks. [mm] Ø 5 Piemērots o Nepiemērots

Hermētiskais sūknis jāiegremdē šķidrumā līdz 7 m dziļumam. Skatīt 3. tabulu.

3. TEHNISKĀS SPECIFIKĀCIJAS UN LIETOŠANAS IEROBEŽOJUMI

Barošanas spriegums: 220-240V, skatiet elektrisko datu plāksnītes Līnijas aizkavētas darbības drošinātāji (220-240V versija): indikatīvās vērtības (ampēri) Uzglabāšanas temperatūra: -10°C +40°C Līnijas 220-240V, 50Hz drošinātāji

Modelis P1=300 P1=600 Elektriskie dati P1 Nominālais enerģijas patēriņš [W]

Izplatība, maks. [m]

Izplatība, maks. [bar]

Maks. iegremdēšanas dziļums

Iedarbināšanas augstums, min. AUTOM. [mm]

Apturēšanas augstums [mm]

Atlikušā ūdens augstums AUTOM. [mm] 2-3 2-3 Paredzētā lietošana Strāvas kabeļa gar. [m]

Tipo cavo H05 RNF H05 RNF Motora aizsardzības pakāpe IP X8 IP X8 Izolācijas klase

Šķidruma temperatūras lauks [°C], atbilstoši EN 60335-2-41 prasībām, lietošanai mājas apstākļos 0 °C / +35 °C 0 °C / +35 °C Daļiņu lielums, maks. [mm] Ø 5 Ø 5 Maks. vides temperatūra [°C] +40 °C +40 °C Svars DNM GAS 1'' 1/4 M 1'' 1/4 M Neto/bruto svars apt. [kg]

Sūknis, kas nav atbalstīts uz pamata, nevar izturēt cauruļu svaru, kurš jābalsta citādi.

Visi sūkņi jāuzglabā slēgtā, sausā telpā ar pēc iespējas konstantu mitruma procentu, bez vibrācijām un putekļiem. Sūkņi pienāk savā oriģinālajā iepakojumā, kurā atrodas līdz to uzstādīšanai.

Izvairieties izstrādājumus pakļaut nevajadzīgu triecienu un sadursmju ietekmei.

Uzlīmē uz iepakojuma tiek norādīts elektriskā sūkņa kopējais svars un tā izmēri.

Sūkņus nekad nedrīkst transportēt, celt vai paceltus darbināt ar strāvas kabeļa palīdzību; izmantojiet speciālu rokturi.

Sūkni nekad nedrīkst darbināt bez ūdens. Blīvēšanas ierīce satur netoksisku smēreļļu, bet, kas var izmainīt ūdens raksturlielumus tīra ūdens gadījumā, ja sūknim ir noplūde.

Pieskrūvējiet elkoni komplektācijā ietvertajam šļūtenes konektoram. Turklāt, izmantojiet šļūteņu skavu, lai cauruli nostiprinātu uz konektora. Gadījumā, ja nosēdtilpnes dibenā, kur jāatbalsta sūknis, ir daudz netīrumu, ir lietderīgi nodrošināt izvirzītu atbalstu, lai izvairītos no ieplūdes režģa aizsērēšanas (1. att.). Sūkni pilnībā iegremdēt ūdenī. Nodrošināt, lai novietnes nosēdtilpnei būtu šādi minimālie izmēri: Pamata izmēri, min. (mm) 200x200 / augstums, min. (mm) 400 Nosēdtilpnes izmēriem vienmēr jāatbilst ieplūstošā ūdens daudzumam un sūkņa plūsmas ātrumam tā, lai motoru nepakļautu pārmērīgām starta reizēm/stundā, un ir cieši iesakāms nepārsniegt 20 starta reizes/stundā.

Sūknis jāuzstāda vertikālā stāvoklī!LATVIEŠU

Sūkņa strāvas kabeļa garums ierobežo maksimālo iegremdēšanas dziļumu, izmantojot sūkni. Ievērojiet datu plāksnītes un šīs instrukcijas 3. tabulas norādījumus.

1) Pievienojiet strāvas vada kontaktdakšu elektrības kontaktligzdai 220-240V.

2) Kad pludiņš sasniedz līmeni ON (IESLĒGT), sūknis tiek palaists un darbojas, līdz tiek sasniegts līmenis OFF

(IZSLĒGT). Automātiskais režīms (A):

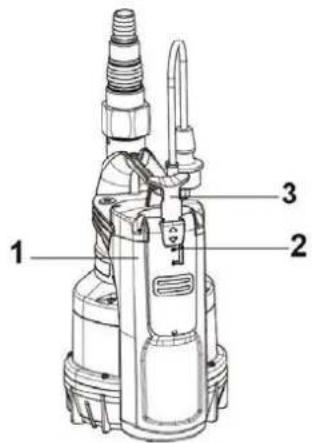

1) Integrētais pludiņa slēdzis automātiski iedarbina un aptur sūkni, ja indikators (2) ir iestatīts uz "A".

Manuālais režīms (M):

2) Lai sūkni palaistu, ir nepieciešams pacelt atlases kloķi (3), novietojot indikatoru (2) uz "M". Šādos apstākļos,

sūknis iesūc līdz 2-3 mm.

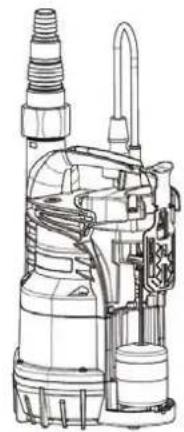

3) Lai pārbaudītu pareizu darbību un pludiņa tīrību, atveriet vāciņu (1), novietojot atlases kloķi (3) uz "O".

SALA RISKS: Sūknim neatrodoties darbībā pie temperatūras, kas zemāka par 0°C, jānodrošina, lai nebūtu atlikušā ūdens, kas veido apledojumu un tādejādi var rasties plaisas plastmasas detaļās. Ja sūknis tiek izmantots ar vielām, kas veido nogulsnes, vai hlorētu ūdeni, pēc lietošanas izskalojiet to ar spēcīgu ūdens strūklu, lai neveidotos nogulsnes vai inkrustācijas, kas savukārt samazina sūkņa raksturlielumus.

10. TEHNISKĀ APKOPE UN TĪRĪŠANA

Elektriskajam sūknim normālas ekspluatācijas apstākļos nav nepieciešama tehniskā apkope. Jebkurā gadījumā, visi remonta un tehniskās apkopes darbi jāveic tikai pēc sūkņa atvienošanas no barošanas avota. Sūkni restartējot, pārliecinieties, vai nosūkšanas filtrs vienmēr ir uzstādīts tā, lai neradītu apdraudējumu vai nejauši nesaskartos ar kustīgajām daļām.

10.1 Nosūkšanas režģa tīrīšana

(2. att.) Izslēgt sūkņa strāvas padevi. Veikt sūkņa drenāžu. Atskrūvēt montāžas skrūves uz filtra (B). Noņemt ieplūdes režģi (c).

Notīrīt un uzstādīt režģi no jauna.

10.2 Lāpstiņriteņa tīrīšana

(3. att.) Izslēgt sūkņa strāvas padevi. Veikt sūkņa drenāžu. Atskrūvēt montāžas skrūves uz filtra (B). Noņemt ieplūdes režģi (c). Izskalot sūkni ar tīru ūdeni, lai atdalītu iespējamos piemaisījumus starp motoru un sūkņa uzmavu (d). Notīrīt lāpstiņriteni (d). Pārbaudīt, vai lāpstiņritenis brīvi griežas. Montēt attiecīgās detaļas demontāžai pretējā secībā.

10.3 Integrētā pludiņa tīrīšana un pārbaude

(4. att.) Izslēgt sūkņa strāvas padevi. Veikt sūkņa drenāžu. Nospiediet slēdža sviru un demontējiet pludiņa vāciņu. Noņemiet pludiņu, un pārbaudiet, vai materiāls nenovērš brīvo plūsmu, un, ja nepieciešams, notīriet to. Montēt attiecīgās detaļas demontāžai pretējā secībā.

Pirms sākt traucējummeklēšanu, nepieciešams atvienot elektriskos savienojumus (atvienot kontaktdakšu). Ja barošanas kabeļa vai sūkņa jebkura elektriskā daļa ir bojāta, tās remonts vai nomaiņa jāveic ražotājam vai tā tehniskās palīdzības pakalpojuma dienestam vai personai ar līdzvērtīgu kvalifikāciju, lai novērstu visus riskus.

PROBLĒMAS PĀRBAUDES (iespējamie cēloni) RISINĀJUMI

Motors neiedarbinās un neizdod troksni. A. Pārbaudīt, vai motors ir zem sprieguma. B. Pārbaudīt aizsardzības drošinātājus. C. Pludiņš neaktivizē slēdzi. A. Pārbaudīt, vai kontaktdakša ir ievietota pareizi. B. Ja tā ir nolietojusies, nomainīt. C. -Pārbaudīt, vai pludiņš brīvi pārvietojas. Novietot to virzienā uz augšu. - Palielināt nosēdtilpnes dziļumu.

Sūknis nenodrošina jaudu. A. Ieplūdes režģis vai caurules ir aizsērējušas. B. Lāpstiņritenis ir nodilis vai aizsērējis. C. Nepieciešamā izplatība ir lielāka par sūkņa diapazonu. D. Gaisa klātbūtne. E. Līmenis zem minimālā sūknēšanas līmeņa. A. Atbrīvoties no aizsērējumiem vai iztaisnot cauruli, ja tā ir sagriezusies. B. Nomainīt lāpstiņriteni vai atbrīvoties no aizsērējumiem. C. Nomainīt to ar augstākas izplatības. D. Uzgaidīt vismaz minūti, līdz tiek noņemti

Sūknis neapstājas. A. Pludiņš neizslēdz slēdzi. A. Pārbaudīt, vai pludiņš brīvi pārvietojas.

Plūsmas ātrums ir nepietiekams. A. Pārbaudīt, vai ieplūdes režģis nav pa daļai aizsērējis. B. Pārbaudīt, vai lāpstiņritenis vai piegādes caurules nav pa daļai aizsērējušas vai inkrustētas.

Pārbaudīt, vai pretvārsts (ja tāds ir uzstādīts) nav pa daļai aizsērējis. A. Atbrīvoties no visiem aizsērējumiem. B. Atbrīvoties no visiem aizsērējumiem. C. Rūpīgi iztīrīt pretvārstu.

Sūknis apstājas pēc īsa darbības laika. A. Termiskā ampērmetra aizsargierīce aptur sūkni.

A. Pārliecināties, vai šķidrums, kas jāsūknē, nav pārāk blīvs, jo tas izraisa motora pārkaršanu. B. Pārliecinieties, vai ūdens temperatūra nav pārāk augsta. C. Pārliecinieties, vai neviens ciets ķermenis nebloķē lāpstiņriteni. D. Barošanas avots neatbilst datu plāksnītē norādītajam.

Jebkādas neatļautas modifikācijas atbrīvo ražotāju no jebkādas atbildības. Visām rezerves daļām, kuras izmanto remontam, jābūt oriģinālām un visām palīgierīcēm jābūt ražotāja apstiprinātām, lai varētu nodrošināt iekārtu un sistēmu maksimālu drošību vietās, kur tās var tikt uzstādītas.

Šim produktam ir piešķirtas juridiskās garantijas (Eiropas Kopienā 24 mēnešu laikā no iegādes datuma) attiecībā uz visiem trūkumiem saistībā ar ražošanas defektiem vai izmantoto materiālu. Izstrādājums garantijas laikā, pēc saviem ieskatiem, vai nu tiek aizstāts ar tādu, kas ir labā darba kārtībā, vai tiek remontēts bez maksas, pamatojoties uz šādiem nosacījumiem: izstrādājums tika izmantots pareizi un saskaņā ar instrukcijām, un pircējs vai trešās personas nav mēģinājušas veikt remontu. izstrādājums tiek nodots pirkuma veikalā, pievienojot dokumentu, kas apliecina pirkumu (pārdošanas kvīti), un tā problēmas īsu aprakstu. Garantija nesedz lāpstiņriteni un dilstošās daļas. Garantijas prasības nekādā veidā nav pagarināmas ilgāk par sākotnējo laikposmu.NEDERLANDS
