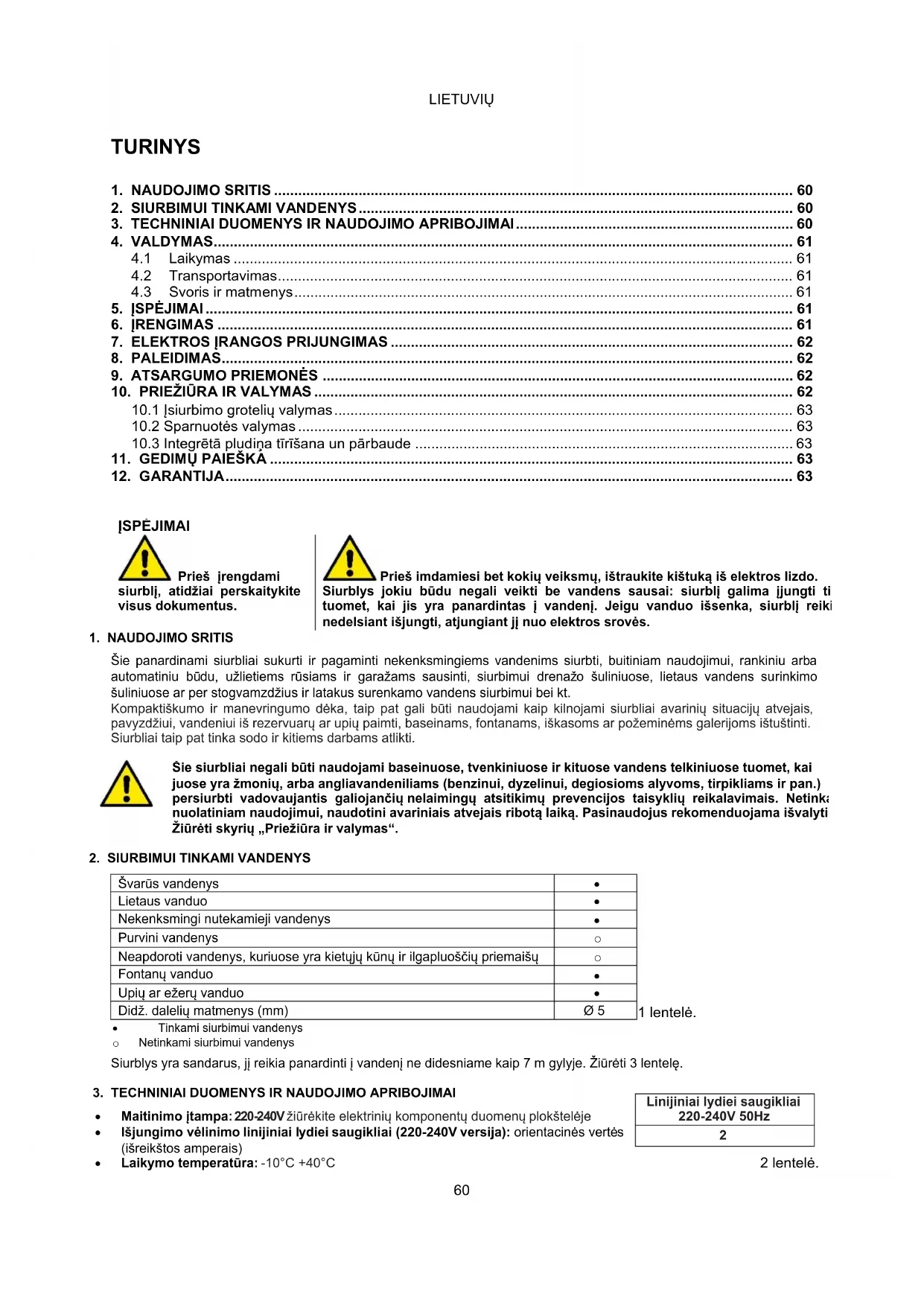

NAUDOJIMO INSTRUKCIJA DCWP 600 TALLAS

ĮSPĖJIMAI Prieš įrengdami siurblį, atidžiai perskaitykite visus dokumentus.

Prieš imdamiesi bet kokių veiksmų, ištraukite kištuką iš elektros lizdo. Siurblys jokiu būdu negali veikti be vandens sausai: siurblį galima įjungti tik tuomet, kai jis yra panardintas į vandenį. Jeigu vanduo išsenka, siurblį reikia nedelsiant išjungti, atjungiant jį nuo elektros srovės.

Šie panardinami siurbliai sukurti ir pagaminti nekenksmingiems vandenims siurbti, buitiniam naudojimui, rankiniu arba automatiniu būdu, užlietiems rūsiams ir garažams sausinti, siurbimui drenažo šuliniuose, lietaus vandens surinkimo šuliniuose ar per stogvamzdžius ir latakus surenkamo vandens siurbimui bei kt. Kompaktiškumo ir manevringumo dėka, taip pat gali būti naudojami kaip kilnojami siurbliai avarinių situacijų atvejais, pavyzdžiui, vandeniui iš rezervuarų ar upių paimti, baseinams, fontanams, iškasoms ar požeminėms galerijoms ištuštinti. Siurbliai taip pat tinka sodo ir kitiems darbams atlikti.

Šie siurbliai negali būti naudojami baseinuose, tvenkiniuose ir kituose vandens telkiniuose tuomet, kai juose yra žmonių, arba angliavandeniliams (benzinui, dyzelinui, degiosioms alyvoms, tirpikliams ir pan.) persiurbti vadovaujantis galiojančių nelaimingų atsitikimų prevencijos taisyklių reikalavimais. Netinka nuolatiniam naudojimui, naudotini avariniais atvejais ribotą laiką. Pasinaudojus rekomenduojama išvalyti. Žiūrėti skyrių „Priežiūra ir valymas“.

Neapdoroti vandenys, kuriuose yra kietųjų kūnų ir ilgapluoščių priemaišų

Upių ar ežerų vanduo

Didž. dalelių matmenys (mm) Ø 5 Tinkami siurbimui vandenys o Netinkami siurbimui vandenys

Siurblys yra sandarus, jį reikia panardinti į vandenį ne didesniame kaip 7 m gylyje. Žiūrėti 3 lentelę.

3. TECHNINIAI DUOMENYS IR NAUDOJIMO APRIBOJIMAI

Maitinimo įtampa: 220-240V žiūrėkite elektrinių komponentų duomenų plokštelėje Išjungimo vėlinimo linijiniai lydiei saugikliai (220-240V versija): orientacinės vertės (išreikštos amperais) Laikymo temperatūra: -10°C +40°C Linijiniai lydiei saugikliai 220-240V 50Hz

1 lentelė. 2 lentelė.LIETUVIŲ

Nekenksmingų vandenų drenavimas

Hidrauliniai duomenys Didž. našumas (l/min.)

Didž. kėlimo aukštis (m)

Didž. kėlimo slėgis (bar)

Maž. AUT paleidimo aukštis (mm)

Stabdymo aukštis (mm)

AUT Likusio vandens aukštis (mm) 2-3 2-3 Galimas naudojimas Maitinimo kabelio ilgis (m)

Kabelio tipas H05 RNF H05 RNF Variklio apsaugos laipsnis IP X8 IP X8 Izoliacinė klasė

Skysčių temperatūros ribos [°C] pagal EN 60335-2-41 standartą dėl buitinių prietaisų 0 °C / +35 °C 0 °C / +35 °C Didž. dalelių matmenys (mm) Ø 5 Ø 5 Didž. aplinkos temperatūra (°C) +40 °C +40 °C Svoris Hidraulinės dalies dydis DNM GAS 1'' 1/4 M 1'' 1/4 M Apytikslis neto (grynasis) / bruto (bendrasis) svoris (kg)

Į pagrindą neatremtas siurblys negali išlaikyti vamzdžių svorio, todėl jiems turi būti užtikrinama kita atrama.

Visi siurbliai turi būti laikomi uždarose sausose patalpose, kuriose, jeigu įmanoma, būtų palaikomas pastovus drėgnumo lygis ir kuriose nėra vibracijos bei dulkių. Siurbliai pristatomi originalioje pakuotėje ir turi būti jose laikomi iki įrengimo pradžios.

Venkite smūgių ir įrenginio susidūrimo su kitais daiktais.

4.3 Svoris ir matmenys

Ant pakuotės priklijuotoje lentelėje nurodytas bendras elektrinio siurblio svoris ir jo matmenys.

Siurblių jokiu būdu negalima perkelti iš vienos vietos į kitą, kelti į viršų ar leisti jiems veikti pakabinus juos naudojant maitinimo kabelį, naudokite tam skirtą rankeną.

Siurblys niekuomet neturi veikti tuščiąja eiga („sausai“). Sandarinimo sistemoje yra naudojamas netoksinis tepalas, tačiau jis gali pakeisti švaraus vandens savybes nedidelio nuotėkio iš siurblio atveju.

Prisukite pridėtą alkūninę jungtį vamzdžiams (žarnoms). Taip pat naudokite vamzdžių tvirtinimo juostą vamzdžiui (žarnai) prie jungties pritvirtinti. Jeigu šulinio, kuriame stovės siurblys, dugnas yra labai purvinas, reiktų įrengti pakeltą atramą, taip išvengiant įsiurbimo grotelių užsikišimo (1 pav.). Siurblį visiškai panardinkite į vandenį. Pasirūpinkite, kad šulinio, kuriame stovės siurblys, matmenys atitiktų šiuos matmenis: Pagrindo matmenys min. (mm) 200x200 / Aukštis min. (mm) 400 Reikia visada įvertinti šulinio matmenis atsižvelgiant ir į įtekančio vandens kiekį bei siurblio našumą siekiant, kad siurblys neįsijungtų per dažnai; griežtai rekomenduojama stebėti, kad neįsijungtų daugiau kaip 20 kartų per valandą.LIETUVIŲ

Siurblys turi būti įrengiamas vertikalioje padėtyje!

Siurblio maitinimo kabelio ilgis riboja didžiausią siurblio panardinimo gylį. Vadovaukitės techninių duomenų lentelėje ir šio vadovo 3 lentelėje pateiktais parametrais.

1) Įkiškite maitinimo kabelio kištuką į 220-240V elektros lizdą.

2) Kai plūdė pasiekia įsijungimo lygį, siurblys įsijungia ir veikia tol, kol pasiekiamas išsijungimo lygis.

Automatinis veikimas (A):

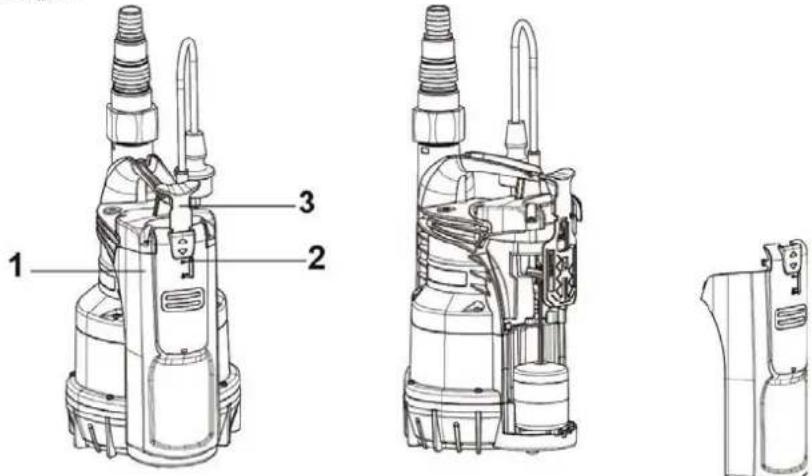

1) Integruotas plūdinis jungiklis automatiškai paleidžia ir sustabdo siurblį, kai žymeklis (2) yra nustatytas ties „A“.

2) Norint paleisti siurblį, reikia pakelti pasirinkimo rankenėlę (3), nustatant žymeklį (2) ties „M“. Esant šioms

sąlygoms, siurblys siurbia iki 2-3 mm.

3) Norint patikrinti, ar plūduras veikia tinkamai ir yra švarus, reikia atidaryti dangtį (1), nustatant pasirinkimo

rankenėlę (3) ties „O“.

UŽŠALIMO PAVOJUS: kai siurblys nenaudojamas esant žemesnei kaip 0 °C temperatūrai, būtina įsitikinti, kad neliko vandens likučių, kuriems sustingus į ledą, gali trūkti plastikinės dalys. Jeigu siurblys naudotas su nusėdančiomis medžiagomis arba chloruotu vandeniu, panaudoję jį praplaukite stipria vandens srove, kad nesusidarytų nuosėdos ar nuogulos, kurios turėtų neigiamos įtakos siurblio techninėms savybėms.

10. PRIEŽIŪRA IR VALYMAS

Normaliomis sąlygomis naudojamam siurbliui nereikia jokios priežiūros. Bet kuriuo atveju priežiūros ir taisymo darbai gali būti atliekami tik išjungus siurblį iš maitinimo tinklo. Prieš vėl įjungiant siurblį, reikia įsitikinti, kad buvo įdėtas įsiurbimo filtras, priešingu atveju yra pavojus atsitiktinai prisiliesti prie ju-dančių ir besisukančių dalių. Figura 7LIETUVIŲ

10.1 Įsiurbimo grotelių valymas

(Fig.2) Išjunkite siurblį iš elektros maitinimo šaltinio. Nusausinkite siurblį. Atsukite ant filtro esančius tvirtinimo varžtus (b). Nuimkite įsiurbimo groteles (c).

Nuvalykite ir įdėkite įsiurbimo groteles.

10.2 Sparnuotės valymas

(Fig.3) Išjunkite siurblį iš elektros maitinimo šaltinio. Nusausinkite siurblį. Atsukite ant filtro esančius tvirtinimo varžtus (b). Nuimkite įsiurbimo groteles (c). Išplaukite siurblį švariu vandeniu, pašalindami galimus nešvarumus, susikaupusius tarp variklio ir siurblio korpuso (d). Nuvalykite sparnuotę (d). Įsitikinkite, kad sparnuotė gali laisvai suktis. Surinkite siurblį, atlikdami aprašytus veiksmus tvirkštine tvarka.

10.3 Integruoto plūduro valymas ir patikrinimas

(Fig.4) Išjunkite siurblį iš elektros maitinimo šaltinio. Nusausinkite siurblį. Paspausti jungiklio svirtį ir nuimti plūduro dangtį. Išimti plūdurą, patikrinti, ar apnašos netrukdo jam laisvai judėti, jei taip, pradėti valymą. Surinkite siurblį, atlikdami aprašytus veiksmus tvirkštine tvarka.

Prieš pradedant ieškoti gedimų, būtina nutraukti elektros tiekimą siurbliui (ištraukite kištuką iš elektros lizdo). Jeigu maitinimo kabelis arba kuri nors siurblio elektrinė dalis yra pažeista, taisymo ar keitimo darbus privalo atlikti Gamintojas arba jo techninės priežiūros tarnyba, arba atitinkamą kvalifikaciją turintis asmuo, kad būtų išvengta bet kokios rizikos.

Variklis neįsijungia ir neskleidžia jokio garso. A. Patikrinkite, ar į variklį tiekiama įtampa. B. Patikrinkite lydžiuosius saugiklius. C. Plūdinis jungiklis neįjungia variklio. A. Patikrinkite, ar kištukas tinkamai įkištas. B. Pakeiskite sudegusius saugiklius. C. - Patikrinkite, ar plūdinis jungiklis juda laisvai. Pastatykite ją stačiai. - Padidinkite šulinio gylį.

Siurblys nedirba visu našumu. A. Užsikimšo įsiurbimo grotelės arba vamzdžiai. B. Susidėvėjo arba užsikimšo sparnuotė. C. Reikalaujamas slėgis viršija siurblio parametrus. D. Buvimas oro. E. Siurbimo lygis žemesnis už minimalų. A. Pašalinkite kamštį arba ištiesinkite susiraičiusį vamzdį (žarną). B. Pakeiskite arba nuvalykite sparnuotę. C. Pakeiskite jį tokiu, kurio slėgis būtų aukštesnis. D. Palaukite ne mažiau kaip 1 minutę, kad jis būtų pašalintas.

Nepakanka- Mas našumas. A. Patikrinkite, ar iš dalies neužsikimšo įsiurbimo grotelės. B. Patikrinkite, ar iš dalies neužsikimšo sparnuotė arba tiekimo vamzdis, ar juose nesusikaupė nuosėdų. C. Patikrinkite, ar iš dalies neužsikimšo atbulinis vožtuvas (jeigu yra). A. Nuvalykite užsikimšusias dalis. B. Nuvalykite užsikimšusias dalis. C. Kruopščiai nuvalykite atbulinį vožtuvą.

Siurblys veikia trumpą laiką ir išsijungia. A. Suveikia šiluminė amperometrinė apsauga, kuri išjungia siurblį.

A. Patikrinkite, ar persiurbiamas skystis nėra per tirštas, nes tai gali sukelti variklio perkaitimą. B. Patikrinkite, ar vandens temperatūra nėra per aukšta. C. Patikrinti, kad joks kietas kūnas neblokuotų sparnuotės. D. Maitinimo duomenys neatitinka plokštelėje nurodytų duomenų.LIETUVIŲ

Bet kokios iš anksto nesuderintos modifikacijos, atliktos negavus gamintojo leidimo, atleidžia gamintoją nuo bet kokios atsakom-ybės. Visos atsarginės dalys, naudojamos atliekant taisymo darbus, turi būti originalios, visi priedai gali būti naudojami tik gavus gamintojo leidimą, siekiant užtikrinti didžiausią mašinų ir įrenginių, į kuriuos įmontuojamos šios dalys ir priedai, saugumą. Šiam gaminiui galioja teisinė garantija (Europos Bendrijoje 24 mėnesius nuo įsigijimo dienos) visiems defektams, atsiradusiems dėl gamintojo kaltės ar dėl naudotų medžiagų. Gaminys garantijos laikotarpiu gali būti pakeistas kitu puikiai veikiančiu įrenginiu arba nemokamai pataisytas tik tuo atveju, jeigu laikytasi šių sąlygų: gaminys naudotas tinkamai, laikantis instrukcijų, nei pirkėjas, nei tretieji asmenys jo nebandė taisyti; gaminys pristatytas į pirkimo vietą su pirkimą patvirtinančiais dokumentais (sąskaita faktūra arba kasos kvitu) ir glaustu pastebėtos problemos aprašymu. Sparnuotei ir visoms kitoms nusidėvinčioms dalims garantija negalioja. Pasinaudojus garantija, pradinis garantijos laikotarpis jokiu būdu nepailgėja.LATVIEŠU
