Tip produs	Pompă de apă submersibilă
Marcă / Model	Tallas DCWP 600
Alimentare electrică	220-240 V ~ 50 Hz, 2.5 A
Putere nominală absorbită (P1)	600 W
Debit max	195 L/min
Înălțime manometrică max	9 m (0.9 bar)
Adâncime de imersie max	7 m
Înălțime minimă de pornire (auto)	115 mm
Înălțime de oprire	45 mm
Apă reziduală (funcționare forțată)	2-3 mm
Dimensiune maximă particule	5 mm
Temperatura lichidului	0 °C la +35 °C
Lungime cablu alimentare	10 m (H05 RNF)
Grad de protecție	IP X8
Greutate netă / brută	5.3 kg / 6 kg
Racord refulare	1" 1/4 M (masculin)
Funcționare	Automată (plutitor) sau manuală
Lichide pompabile	Apă curată, apă de ploaie, ape uzate clare
Întreținere curentă	Curățarea regulată a sitei, a rotorului și a plutitorului
Siguranță	Nu utilizați fără apă; deconectați înainte de orice intervenție
Garanție	24 luni (piese de uzură excluse)
Disponibilitatea pieselor de schimb	5 ani de la data fabricației

Întrebări frecvente - DCWP 600 TALLAS

Ce tip de lichid pot pompa cu DCWP 600?

Această pompă este concepută pentru a pompa apă curată, apă de ploaie, ape uzate clare și ape de râu sau lac. Nu este potrivită pentru ape încărcate cu fibre lungi, hidrocarburi sau utilizarea în prezența persoanelor în piscine, iazuri sau bazine.

Cum funcționează modul automat?

În modul automat, plutitorul integrat detectează nivelul apei. Când apa atinge înălțimea de pornire (115 mm), pompa pornește. Se oprește automat când nivelul scade la 45 mm. Pentru a activa acest mod, plasați indicatorul (2) în poziția 'A' (Fig. A).

Ce fac dacă pompa nu pornește și nu scoate niciun zgomot?

Verificați mai întâi dacă ștecherul este conectat corect și dacă siguranța de protecție nu a sărit. Asigurați-vă că plutitorul se poate mișca liber. Dacă problema persistă, măriți adâncimea bazinului pentru a permite plutitorului să atingă nivelul de pornire.

Cum se curăță sita de aspirație?

Deconectați pompa și goliți-o. Deșurubați șuruburile de fixare a filtrului (b), scoateți sita (c), curățați-o bine, apoi reasamblați în ordine inversă.

De ce se oprește pompa după câteva minute de funcționare?

Poate fi cauzat de supraîncălzirea motorului. Verificați dacă fluidul nu este prea dens, temperatura lichidului nu depășește 35 °C și niciun corp solid nu blochează rotorul. Asigurați-vă, de asemenea, că alimentarea electrică respectă datele de pe plăcuța indicatoare.

Pot folosi pompa în mod continuu?

Nu, această pompă este concepută pentru utilizare de urgență sau intermitentă. Nu este prevăzută pentru funcționare continuă. Este strict nerecomandat să depășiți 20 de porniri pe oră pentru a evita deteriorarea motorului.

Care sunt dimensiunile minime necesare pentru bazin?

Bazinul trebuie să aibă o bază minimă de 200 mm x 200 mm și o adâncime de cel puțin 400 mm. Lăsați un spațiu liber de cel puțin 5 cm în jurul pompei pentru a permite plutitorului să se miște corect.

Cum trec în modul manual?

Pentru funcționare manuală, ridicați maneta de selecție (3) și plasați indicatorul (2) în poziția 'M' (Fig. A). În această configurație, pompa aspiră până la 2-3 mm de apă reziduală. Pentru a o opri, puneți indicatorul înapoi pe 'O'.

Ce fac în caz de îngheț?

Dacă pompa riscă să fie expusă la temperaturi sub 0 °C, goliți-o complet pentru a evita înghețarea apei reziduale și deteriorarea părților din plastic. Depozitați-o într-un loc uscat și ferit de îngheț.

Unde găsesc piese de schimb?

Piesele de schimb principale, inclusiv piesele de uzură, sunt disponibile la comandă de la producător timp de cel puțin 5 ani de la data fabricației. Pentru orice reparație, utilizați exclusiv piese originale și apelați la un profesionist calificat.

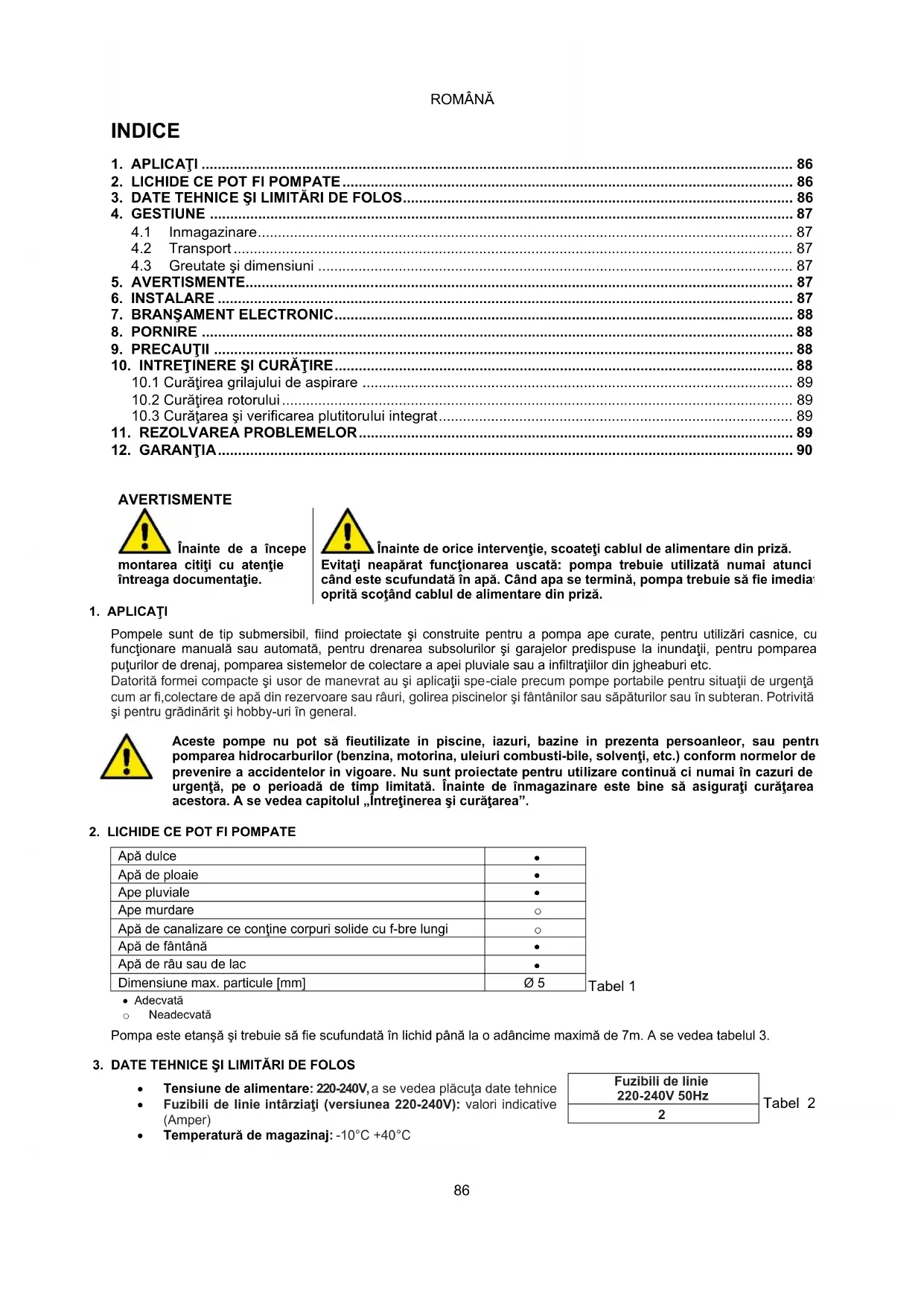

MANUAL DE UTILIZARE DCWP 600 TALLAS

10.1 Curatirea grilajului de aspirare 89
10.2 Curatirea rotorului 89
10.3 Curățareași verificarea plutorului integrat 89

1. REZOLVAREA PROBLEMELOR 89
2. GARANTIA 90

AVERTISMENTE

Inaintedeinaincepe

montarea citi ci cu atentie intreaga documentatie.

Inainte de orice interventie, scoatei cablul de alimentare din priza.

Evita neaparat fonctionarea uscata: pompa trebuie utilizes numai atunci cand este scufundata in apa. Cand apa se termina, pompa trebuie sa fie imedia opritsa scotand cablul de alimentare din przya.

1. APLICATI

Pompele sunt de tip submersibil, fiind proiectate si construite pentru a pompa ape curate, pentru utilizari casnice, cu fonctionare manuala sau automata, pentru drenarea subsolurilor si garajelor predispuse la inundatii, pentru pomparea puturilor de drenaj, pompurea sistemelor de colectare a apei pluviale sau a infiltratilor din jgheaburi etc.

Datorità formei compacte si usor de manevrat au sì aplicazioni spe-ciale precum pompé portabile pentru situatai de urgța cum ar fi,colectare de apă din rezervare sau râuri, golirea piscinelor sî fantânilor sau săpăturilor sau in subteran. Potrivita sî pentru gradinărit si hobby-uri in general.

Aceste pompe nu pot să fieutilizate in piscine, iazuri, bazine in prezenta personleor, sau pentru pomparea hidrocarburilor ( benzina, motorina, uleiuri combusti-bile, solventi, etc.) conform normelor de prevenire a accidentelor in vigoare. Nu sunt proiectate pentru/utilizare continua ci numai in cazuri de urgentă, pe o perioada de tamp limitata. Inainte de immagazinare este bine să asiguratci curățarea acestora. A seVEDea capitulul „Intretinerea si curățarea".

2. LICHIDE CE POT FI POMPATE

Apă dulce	●
Apă de ploaie	●
Ape pluviale	●
Ape murdare	○
Apă de canalizare ce conține corpuri solide cu f-bre lungi	○
Apă de fântână	●
Apă de rău sau de lac	●
Dimensiune max. particule [mm]	Ø 5

Adevata
Neadecvata

Tabel 1

Pompa este etansa siti trebuie sa fie scufundata in lichid pana la o adancime maxima de 7m. A se vedea tabel 3.

3. DATE TEHNICE Şİ LIMITÄRIDE FOLOS

Tensiune de alimentare: 220-240V, a se vedea piacuta date tehnice
Fuzibili de linie intarziati (versiunea 220-240V): valori indicative (Amper)
- Temperatura de magazinaj: -10°C + 40°C

Fuzibili de linie 220-240V 50Hz

Tabel 2

ROMAN

Tabel 3

		Drenare ape curate
	Model	P1=300	P1=600
Date electricie	P1 Putere absorbită nominală [W]	300	600
	Tensiune de alimentare [V]	220-240 AC	220-240 AC
	Frecventa de alimentare [Hz]	50	50
	Current [A]	1.3	2.5
	Condensator [μF]	8	12.5
	Condensator [Vc]	450	450
Date hidraulice	Debit max. [l/min]	125	195
	Înälṭime de pompare max. [m]	6.5	9
	Înälṭime de pompare max. [bar]	0.65	0.9
	Adâncime scufundare max. [m]	7	7
	Înälṭime dePornire min. AUT [mm]	115	115
	Înälṭime de oprire [mm]	45	45
	Înälṭime apă reziduală AUT [mm]	2-3	2-3
Domeniu deutilizare	Lung. cablu alimentare [m]	10	10
	Tip cablu	H05 RNF	H05 RNF
	Grad de protectie motor	IP X8	IP X8
	Clasă de izolatajie	F	F
	Interval temperatură lichid [°C] conform EN 60335-2-41 pentru uz casnic	0 °C / +35 °C	0 °C / +35 °C
	Dimensiune max. particule [mm]	Ø 5	Ø 5
	Temperatură ambientă max. [°C]	+40 °C	+40 °C
Greunate	DNM GAS	1" 1/4 M	1" 1/4 M
	Greunate netă/brută aprox. [kg]	4.8 / 5.5	5.3 / 6

Pompa care nu se sprijină pe o bază nu poate suporta greutatea tubaturilor care trebuie să fiesustinută in mod diferit.

4. GESTIUNE

4.1 Inmagazinare

Toate pompele trebuie sa feinmagazinate in loc acoperit, uscat si cu umiditatea aerului dac'a este posibil constanla, fara vibrati si prafuri. Sunt livrate in ambalajul original in care trebuie sa ramana pana in momentul instalarii.

4.2 Transport

Evati s supuneti produsele la lovituri si ciocnir inutile.

4.3 Greunate dimensionaliuni

Eticheta adezivă de pe ambalaj indică greutatea totală a electropompeiși dimensiunile sale.

5. AVERTISMENTE

Pompele nu trebuie niciodata transportate, ridicate sau puse in functiune suspendate de cablul d alimentare, folosi ti manerul special.

• Pompa nu trebuieNICiodata sαfie pus in functiune pe uscat.
  Dispositivul de inchidere contine lustricant netoxic dar care poate altera cacteristicile apei, in czul in care se trateaz de apa pura, dacpompa ar avea pierderi.

6. INSTALARE

Insurubati cotul cu racord de furtun prezent in ambalaj. Folosiţi si un colier de furtun pentru a fixa conducţa in racord.

• In cazul in care fundul putului, pe care pompa trebuie să se sprijine, este extrem de murdar, este bine să se prevadă un suport ridicat, pentru a evita infundarea grilei de aspiratie (Fig.1).
• Scufundati complet pompa in apă.
• Asigurat-vá că dimensiunile minime ale putului in care este montata pompa respectă următoarele valori: Dimensiuni bază min. (mm) 200x200 / Inăltime min. (mm) 400
  Putul va trebui s fiintotdeauna dimensionat si in functie de cantitatea de apae ce soseste si de debitul pompei, pentru a nu supune motorul unui numar prea mare de porniri/ora; se recomanda sa nu se depaseasca 20 de porniri/ora.

Pompa trebuie instalata in poziţie verticală!

ROMÁNÁ

7. BRANSAMENT ELECTRONIC

Lungimea cablului de alimentare de pe pompà limiteazá adancimea maxima de scufundare la utilizesarea acesteia. Respectati indicatiile de pe placuţa cu date tehnice Şi din tabelul 3 din acest manual.

8. PORNIRE

1) Conectați cabul de alimentare la o priză de curente de 220-240V.
2) Cand plutitoral atinge nivelul ON pompa va porni si va ramane in functiune pana la atingerea nivelului OFF.

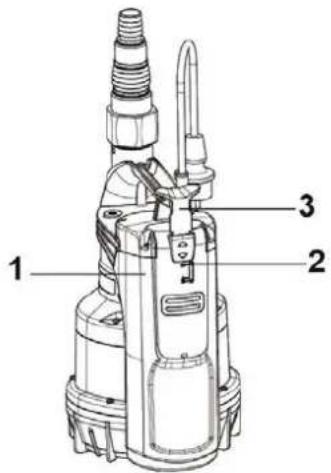

Functionarea automata (A):

1) Intrerupătorul plutitor integrat porneşte Şi opreşte automat pompa atunci cand indicatorul (2) se afla in poziţia „A". Functionarea manuală (M):

2) Pentru a porni pompa trebuie sà ridicati butonul de selectare (3), deplasänd indicatorul (2) pe „M". In aceste condiţii pompa aspiră până la 2-3 mm.
3) Pentru a verifica functionarea corectă a plutitorului si curatenia acestua descideti capacul (1), deplasand butonul de selectare (3) pe „O".

9. PRECAUTII

PERICOL DE INGHET: cánd pompa rămăne nefolosità la temperaturi mai mici de 0^ ,trebuie să va asigurată cu nu există resturi de apă care, ingheşaland, ar putea determinina fisurarea pieselor din plastic.

Dacá a fost folosità cu substanțe care tind să se deposizteze sau cu apă clorurata, după folosire clătișpompa cu un jet puternic de apă pentru a evita formarea depunerilor sau depositelor care ar afecta performantele acosteia.

10. INTRETNERE SICURATIRE

Dacă electropompa functionează normal nu necessities nici un tip de intrejinere. In orice caz toate intervențile de reparare si intrejinere trebuie efectuate doar după ce s-adezlegat pompa de la rejeaua de alimentare. Când se reporneste pompa, asigurată-vă că este mereu montat filtrul de aspirare astfel incât să nu se creeze pericol sau posibilitatea de contact accidental cu piesele în mișcare.

ROMÁNÄ

10.1 Curățirea grilajului de aspirare

(Fig.2)

• Dezactivati alimentarea electrica a pompei.
  Drenati pompa.
• Desurubati suruburile de fixare ale filtrului (b).
• Inlaturati grilajul de aspirare (c).
  Curatai si remontati grilajul de aspirare.

10.2 Curatirea rotorului

(Fig.3)

• Dezactivati alimentarea electrica a pompei.
  Drenati pompa.
• Desurubati suralurburile de fixare ale filtrului (b).
• Inlături grilajul de aspirare (c).
• Spalati pompa cu apa curata pentru a indeparta posibile impuritatei intre motor si mansonul pampei (d).
• Curatai rotorul (d).
• Verificazioni dacà rotorul se poate invarli liber.
• Asamblati piesele in sens opus secventei de demontare.

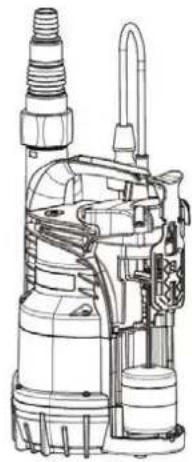

10.3 Curățareași verificarea plutitorului integrat

(Fig.3)

• Dezactivati alimentarea electrica a pompei.
• Drenati pompa.
• Impingeti maneta intrerupatorului si demontati capacul plutitorului.
• Scoatei plutorul, verificati dacă există material care ar putea impiedica miscarea liberă a acestuia si, in caz affirmativ, curatai-l.
• Asamblati piesele in sens opus secventaei de demontare.

11. REZOLVAREA PROBLEMELOR

Inainte de a incepe rezolvarea problemelore trebuie sa deconecta alimentarea electrica a pompei (scoatei cablul din priză). In cazul in care cablul de alimentare sau orice componenta eletrica a pompe este deteriorata, reparata sau inlocuirea trebuie efectuate de Producaor sau de serviciul sau de asistenta tehnica sau de o persona cu calificare echivalenta, pentru a preveni orice risc.

INCONVENIENTE		VERIFICÄRi (posibile Cause)	REMEDII
1	Motorul nu pornește și nu face zgomote	A. Verificați dacă motorul este sub tensiune.B. Verificațisigurantele de protectie.C. Intrerupătorul nu este activat de la plutor.	A. Verificați dacă cablul de alimentare este introduz corect în przyă.B. Dacă sunt arse înlocuiți-le.C. - Verificati dca plutorul se misca liber.- Mărți adâncimea putului.
2	Pomp nu evacuează apă	A. Tubul de aspirare sau tubaturile sunt infundate.B. Rotorul este uzat sau infundat.C. Prevalença cerută este superioară characterisitilor pompei.D. Prezența aerului.E. Nivel sub cel minim de aspiratațe.	A. Curățați materialele ce blochează grila sau înindeți furtunurile, dacă sunt răsucite.B. Inlocuți rotorul sau înăturăi obstacolul.C. înlocuiți-o cu una cu înțime de pompare mai ridicătă.D. Așteptați cel putin 1 minut, până cănd este evacuat.
3	Pomp nu se oprește	A. Intrerupătorul nu este activat de la plutor.	A. Verificațidacă plu-titorul se mișcă liber.
4	Capacita-tea este insufucientă	A. Verificați dacăgrilajul de aspi-rare este partjal infundat.B. Verificați dacă r-torul sau tubul de aspirare au fost partjal blocate sau infundate.C. Verificați dacăvalva de reținere.	A. Inlăturăi eventua-le blocări.B. Inlăturăi eventua-le blocări.C. Curățați cu grijă valva de reținere.
5	Pomp nu oprește după ce a functionat puțin temp.	A. Dispositivul de proteție termo-amperometrică oprește pompà.	A. Verificați că lich-dul nu este prea dens deoarece ar putea cauza supraîncalzirea motorului.B. Verificați că temperatura lichidului nu es.C. Asigurați-vă că rotorul nu este blocat de niciun corp solid.D. Sursa de alimentare nu corespunde cu valorile de pe eticheta cu date tehnice.

ROMÁNÄ

12. GARANTIA

Orice modificae neautorizata preventiv, elibereaz producatorul de orice responsabilitate. Toate piesele schimb utilizez peurre reparar trebuie sa fiorinale si toate accesorile trebuie sa fieautorize de producator, penua putea garanta maxima securitate a aparatelor si instalatiilor pe care acestea pot fi montat.

Acest produs este acoperit de garantia legala (in Comunitatea Europeana 24 de luni de la data cumpararii) pentru todo defectele cauzate de vicii de fabricatie sau ale materialelor folosite.

Pe durata garantiei produsul va putea, la discretie, sa fie inlocuit cu unul in stare perfecte de fonctionare sau s fi reparat Gratisit, dac a sunt respectate urmatoarele condiiti:

• produsul a fost folosit in mod corespunzator si in conformitate cu instructiunile si nu s-a incercat repararea de catre cumparator Sau terte parti.
• produsul a fost restituit la punctul de vanzare de unde a fost cumparat, anexand documentul care demonstrazacumparaarea (factura sau bonul fiscal) si o scurtă descriere a problemei intânlnite.

Rotorul s piesele supuse uzuri nu sunt acoperite de garantie. Interventile efectuate in timul garantiei nu prelungesc, niciun caz, perioada initjiala.
