MANUAL DE UTILIZARE D-CWP 300 TALLAS

4.1 Inmagazinare....87
4.2 Transport 87
4.3 Greutate și dimensiuni 87

1. AVERTISMENTE....87
2. INSTALARE 87
3. BRANŞAMENT ELECTRONIC....88
4. PORNIRE 88
5. PRECAUTII 88
6. INTRETINERE ŞI CURĂTIRE 88

10.1 Curățirea grilajului de aspirare 89
10.2 Curățirea rotorului 89
10.3 Curățarea și verificarea plutitorului integrat.... 89

1. REZOLVAREA PROBLEMELOR....89
2. GARANTIA....90

AVERTISMENTE

Înainte de a începe

montarea citiți cu atenție întreaga documentație.

Înainte de orice intervenție, scoateți cablul de alimentare din priză.

Evitați neapărat funcționarea uscată: pompa trebuie utilizată numai atunci când este scufundată în apă. Când apa se termină, pompa trebuie să fie imediaț oprită scoțând cablul de alimentare din priză.

1. APLICATI

Pompele sunt de tip submersibil, fiind proiectate și construite pentru a pompa ape curate, pentru utilizări casnice, cu funcționare manuală sau automată, pentru drenarea subsolurilor și garajelor predispuse la inundații, pentru pomparea puțurilor de drenaj, pomparea sistemelor de colectare a apei pluviale sau a infiltratțiilor din jgheaburi etc.

Datorită formei compacte și usor de manevrat au și aplicații spe-ciale precum pompe portabile pentru situații de urgență cum ar fi, colectare de apă din rezervoare sau râuri, golirea piscinelor și fântânilor sau săpăturilor sau în subteran. Potrivită și pentru grădinărit și hobby-uri în general.

Aceste pompe nu pot să fieutilizate in piscine, iazuri, bazine in prezenta persoanleor, sau pentru pomparea hidrocarburilor (benzina, motorina, uleiuri combusti-bile, solventi, etc.) conform normelor de prevenire a accidentelor in vigoare. Nu sunt proiectate pentru utilizare continuă ci numai în cazuri de urgență, pe o perioadă de timp limitată. Înainte de înmagazinare este bine să asigurați curățarea acestora. A se vedea capitolul „Întreținerea și curățarea”.

2. LICHIDE CE POT FI POMPATE

Apă dulce	•
Apă de ploaie	•
Ape pluviale	•
Ape murdare	○
Apă de canalizare ce conține corpuri solide cu f-bre lungi	○
Apă de fântână	•
Apă de râu sau de lac	•
Dimensiune max. particule [mm]	∅ 5

• Adecvată
  o Neadecvată

Pompa este etanşă și trebuie să fie scufundată în lichid până la o adâncime maximă de 7m. A se vedea tabelul 3.

3. DATE TEHNICE ŞI LIMITĂRI DE FOLOS

• Tensiune de alimentare: 220-240V, a se vedea plăcuța date tehnice
- Fuzibili de linie intârziati (versiunea 220-240V): valori indicative (Amper)
• Temperatură de magazinaj: -10°C +40°C

Fuzibili de linie220-240V 50Hz	Tabel 2
2

ROMÂNĂ

		Drenare ape curate
	Model	P1=300	P1=600
Date electrice	P1 Putere absorbită nominală [W]	300	600
	Tensiune de alimentare [V]	220-240 AC	220-240 AC
	Frecvență de alimentare [Hz]	50	50
	Curent [A]	1.3	2.5
	Condensator [μF]	8	12.5
	Condensator [Vc]	450	450
Date hidraulice	Debit max. [l/min]	125	195
	Înălțime de pompare max. [m]	6.5	9
	Înălțime de pompare max. [bar]	0.65	0.9
	Adâncime scufundare max. [m]	7	7
	Înălțime de pornire min. AUT [mm]	115	115
	Înălțime de oprire [mm]	45	45
	Înălțime apă reziduală AUT [mm]	2-3	2-3
Domeniu de utilizare	Lung. cablu alimentare [m]	10	10
	Tip cablu	H05 RNF	H05 RNF
	Grad de protectie motor	IP X8	IP X8
	Clasă de izolatie	F	F
	Interval temperatură lichid [°C] conform EN 60335-2-41 pentru uz casnic	0 °C / +35 °C	0 °C / +35 °C
	Dimensiune max. particule [mm]	∅ 5	∅ 5
	Temperatură ambientă max. [°C]	+40 °C	+40 °C
Greutate	DNM GAS	1" 1/4 M	1" 1/4 M
	Greutate netă/brută aprox. [kg]	4.8 / 5.5	5.3 / 6

Tabel 3

Pompa care nu se sprijină pe o bază nu poate suporta greutatea tubaturilor care trebuie să fiesustinută in mod diferit.

4. GESTIUNE

4.1 Inmagazinare

Toate pompele trebuie să fieinmagazinate in loc acoperit, uscat și cu umiditatea aerului dacă este posibil constantă, fără vibrații și prafuri. Sunt livrate în ambalajul original în care trebuie să ramână până în momentul instalării.

4.2 Transport

Evitați să supuneți produsele la lovituri și ciocniri inutile.

4.3 Greutate și dimensiuni

Eticheta adezivă de pe ambalaj indică greutatea totală a electropompei și dimensiunile sale.

5. AVERTISMENTE

Pompele nu trebuie niciodată transportate, ridicate sau puse în funcțiune suspendate de cablul alimentare, folosiți mânerul special.

• Pompa nu trebuie niciodată să fie pus în funcțiune pe uscat.
• Dispozitivul de inchidere conține lubrificant netoxic dar care poate altera caracteristicile apei, în cazul în care se tratează de apă pură, dacă pompa ar avea pierderi.

6. INSTALARE

Înşurubați cotul cu racord de furtun prezent în ambalaj. Folosiți și un colier de furtun pentru a fixa conducta în racord.

• În cazul în care fundul puțului, pe care pompa trebuie să se sprijine, este extrem de murdar, este bine să se prevadă un suport ridicat, pentru a evita înfundarea grilei de aspiratie (Fig.1).
• Scufundati complet pompa în apă.
• Asigurați-vă că dimensiunile minime ale puțului în care este montată pompa respectă următoarele valori: Dimensiuni bază min. (mm) 200x200 / Inălțime min. (mm) 400
• Puțul va trebui să fie întotdeauna dimensionat și în funcție de cantitatea de apă ce sosește și de debitul pompei, pentru a nu supune motorul unui număr prea mare de porniri/oră; se recomandă să nu se depășească 20 de porniri/oră.

Pompa trebuie instalată în poziție verticală!

ROMÂNĂ

7. BRANŞAMENT ELECTRONIC

Lungimea cablului de alimentare de pe pompă limitează adâncimea maximă de scufundare la utilizarea acesteia. Respectați indicațiile de pe plăcuța cu date tehnice și din tabelul 3 din acest manual.

8. PORNIRE

1) Conectați cablul de alimentare la o priză de curent de 220-240V.
2) Când plutitorul atinge nivelul ON pompa va porni și va rămâne în funcțiune până la atingerea nivelului OFF.

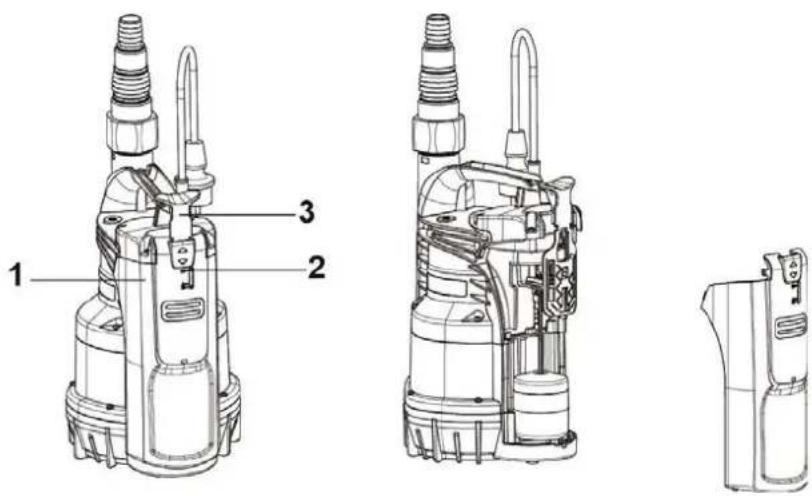

1) Întrerupătorul plutitor integrat pornește și oprește automat pompa atunci când indicatorul (2) se află în poziția „A”.
2) Pentru a porni pompa trebuie să ridicați butonul de selectare (3), deplasând indicatorul (2) pe „M”. În aceste condiții pompa aspiră până la 2-3 mm.
3) Pentru a verifica funcționarea corectă a plutitorului și curătenia acestuia deschideți capacul (1), deplasând butonul de selectare (3) pe „O”.

Functionarea automată (A):

Functionarea manuală (M):

9. PRECAUTII

PERICOL DE ÎNGHET: când pompa rămâne nefolosită la temperaturi mai mici de 0°C, trebuie să vă asigurați că nu există resturi de apă care, înghetând, ar putea determina fisurarea pieselor din plastic.

Dacă a fost folosită cu substanțe care tind să se depoziteze sau cu apă clorurată, după folosire clătiți pompa cu un jet puternic de apă pentru a evita formarea depunerilor sau depozitelor care ar afecta performanțele acesteia.

10. INTRETINERE ŞI CURĂTIRE

Dacă electropompa funcționează normal nu necesită nici un tip de intreținere. În orice caz toate intervențiile de reparare și intreținere trebuie efectuate doar după ce s-a dezlegat pompa de la rețeaua de alimentare. Când se repornește pompa, asigurați-vă că este mereu montat filtrul de aspirare astfel încât să nu se creeze pericol sau posibilitatea de contact accidental cu piesele în mișcare.

ROMÂNĂ

10.1 Curățirea grilajului de aspirare

(Fig.2)

• Dezactivati alimentarea electrică a pompei.
  • Drenati pompa.
• Deşurubați şuruburile de fixare ale filtrului (b).
• Inlăturați grilajul de aspirare (c).
• Curățați și remontați grilajul de aspirare.

10.2 Curățirea rotorului

(Fig.3)

• Dezactivati alimentarea electrică a pompei.
  • Drenați pompa.
• Deşurubați şuruburile de fixare ale filtrului (b).
• Inlăturați grilajul de aspirare (c).
• Spălați pompa cu apă curată pentru a îndepărta posibile impurități între motor și manșonul pompei (d).
• Curătați rotorul (d).
• Verificați dacă rotorul se poate învârti liber.
• Asamblati piesele în sens opus secventei de demontare.

10.3 Curățarea și verificarea plutitorului integrat

(Fig.3)

• Dezactivati alimentarea electrică a pompei.
  • Drenați pompa.
• Împingeti maneta întrerupătorului și demontați capacul plutitorului.
• Scoateți plutitorul, verificați dacă există material care ar putea împiedica mișcarea liberă a acestuia și, în caz afirmativ, curățați-l.
• Asamblati piesele în sens opus secventei de demontare.

11. REZOLVAREA PROBLEMELOR

Înainte de a începe rezolvarea problemelor trebuie să deconectați alimentarea electrică a pompei (scoateți cablul din priză). În cazul în care cablul de alimentare sau orice componentă electrică a pompe este deteriorată, reparația sau înlocuirea trebuie efectuate de Producător sau de serviciul său de asistență tehnică sau de o persoană cu calificare echivalentă, pentru a preveni orice risc.

INCONVENIENTE		VERIFICĂRI (posibile cauze)	REMEDI
1	Motorul nu pornește și nu face zgomote	A. Verificați dacămotorul este sub tensiune.B. Verificațisiguranțele de protectie.C. Intrerupătorul nu este activat de la plutitor.	A. Verificați dacă cablul de alimentare este introdus corect în priză.B. Dacă sunt arse înlocuiti-le.C. - Verificati dca plutitorul se misca liber.- Măriți adâncimea puțului.
2	Pompa nu evacuează apă	A. Tubul de aspirare sau tubaturile sunt infundate.B. Rotorul este uzat sau infundat.C. Prevalența cerută este superioară caracterisitcilor pompei.D. Prezența aerului.E. Nivel sub cel minim de aspiratie.	A. Curățați materialele ce blochează grila sau întindeți furtunurile, dacă sunt răsucite.B. Inlocuiti rotorul sau inlăturați obstacolul.C. Înlocuiti-o cu una cu înălțime de pompare mai ridicată.D. Așteptați cel puțin 1 minut, până când este evacuat.
3	Pompa nu se oprește	A. Intrerupătorul nu este activat de la plutitor.	A. Verificațidacă plu-titorul se mișcă liber.
4	Capacita-tea este insufucientă	A. Verificați dacăgrilajul de aspi-rare este partțial infundat.B. Verificați dacă r-torul sau tubul de aspirare au fost partțial blocate sau infundate.C. Verificați dacăvalva de reținere.	A. Inlăturați eventua-le blocări.B. Inlăturați eventua-le blocări.C. Curățați cu grijă valva de reținere.
5	Pompa se oprește după ce a funcționat puțin timp.	A. Dispozitivul de protecție termo-amperometrică oprește pompa.	A. Verificați că lich-dul nu este prea dens deoarece ar putea cauza supraîncalzirea motorului.B. Verificați că temperatura lichidului nu es.C. Asigurați-vă că rotorul nu este blocat de niciun corp solid.D. Sursa de alimentare nu corespunde cu valorile de pe eticheta cu date tehnice.

ROMÂNĂ

12. GARANTIA

Orice modificae neautorizată preventiv, eliberează producătorul de orice responsabilitate. Toate piesele schimb utilizate pentru reparări trebuie să fieoriginale și toate accesorile trebuie să fieautorizate de producător, pentru a putea garanta maxima securitate a aparatelor și instalațiilor pe care acestea pot fi montat.

Acest produs este acoperit de garanția legală (în Comunitatea Europeană 24 de luni de la data cumpărării) pentru toate defectele cauzate de vicii de fabricație sau ale materialelor folosite.

Pe durata garanției produsul va putea, la discreție, să fie înlocuit cu unul în stare perfectă de funcționare sau să fie reparat gratuit, dacă sunt respectate următoarele condiții:

• produsul a fost folosit în mod corespunzător și în conformitate cu instrucțiunile și nu s-a încercat repararea de către cumpărător sau terțe părți.
• produsul a fost restituit la punctul de vânzare de unde a fost cumpărat, anexând documentul care demonstrează cumpărarea (factura sau bonul fiscal) și o scurtă descriere a problemei întâlnite.

Rotorul și piesele supuse uzurii nu sunt acoperite de garanție. Intervențiile efectuate în timpul garanției nu prelungesc, în niciun caz, perioada inițială.
