ADVARSLER

Før du installerer, les

all dokumentasjonen nøye.

Før man gjør inngrep, uansett art, trekk ut kontakten. Unngå enhver

form for tørrkjøring: Pumen må kun settes i gang når den nedsenket i vannet. Hvis det går tomt for vann, må pumpen umiddelbart slås av ved å koble den fra strømnettet.

1. ANVENDELSER

Pumpene er nedsenkbare, og de er utformet og konstruert for å pumpe opp klart, for husholdningsbruk, med manuell eller automatisk drift, for å drenere kjellere og garasjer om har vært utsatt for flom; for pumping av dreneringsbrønner, pumping av regnvannsbrønner, eller infiltrasjoner fra takrenner, osv.

Takket være den kompakte og enkle formen, kan de også brukes som bærbare pumper for alle ulike typer nødssituasjoner som for eksempel pumping av vann fra vanntanker eller elver, tømming av svømmebasseng og fontener, eller utgravninger eller underganger. Også egnet til hagearbeid og hobbyarbeid generelt.

Disse pumpene kan ikke brukes i svømmebasseng, dammer, reservoarer der det er personer tilstede, eller til å pumpe hydrokarboner (bensin, diesel, fyringsoljer, løsemidler, etc.) i samsvar med gjeldende sikkerhetsforskrifter. De er ikke utformet for kontinuerlig bruk, men til bruk i nødssituasjoner for en begrenset periode. Før man setter pumpen på lager, anbefales det å rengjøre den. Se kapittelet «Rengjøring og vedlikehold».

2. VÆSKER SOM KAN PUMPES

Ferskvann	•
Regnvann	•
Klart vann uten avfallsstoffer	•
Skittent vann	○
Vann/avløpsvann som har mye fast råavfall med lange fibre	○
Fontenevann	•
Vann fra elver eller innsjøer	•
Partikkelstørrelse maks. [mm]	∅ 5

Tabell 1

Egnet

- Ikke egnet

		Drenering av klart vann
	Modell	P1=300	P1=600
Elektriske data	P1 Nominelt strømforbruk [W]	300	600
	Nettspenning [V]	220-240 AC	220-240 AC
	Nettfrekvens [Hz]	50	50
	Strøm [A]	1.3	2.5
	Kondensator [uF]	8	12.5
	Kondensator [Vc]	450	450
Hydrauliske data	Makskapasitet [l/t]	125	195
	Maks trykkhøyde [m]	6.5	9
	Maks trykkhøyde [bar]	0.65	0.9
	Maks nedsenkningsdybde [m]	7	7
	Minimums starchøyde. AUT [mm]	115	115
	Stopphøyde [mm]	45	45
	Høyde gjenværende vann AUT [mm]	2-3	2-3
Bruksområde	Lengde strømkabel [m]	10	10
	Type kabel	H05 RNF	H05 RNF
	Beskyttelsesgrad motor	IP X8	IP X8
	Isolasjonsklasse	F	F
	Område for væsketemperatur [°C]ifølge standarden EN 60335-2-41 for hjemmebruk	0 °C / +35 °C	0 °C / +35 °C
	Partikkelstørrelse maks. [mm]	∅ 5	∅ 5
	Maks omgivelsestemperatur [°C]	+40 °C	+40 °C
Vekt	DNM GASS	1" 1/4 M	1" 1/4 M
	Nettovekt/bruttovekt ca. [kg]	4.8 / 5.5	5.3 / 6

Tabell 3

Pumpen når den ikke er støttet av en base, kan ikke bære vekten av rørene/slangen, så disse må støttes opp på annen måte.

4. BEHANDLING

4.1 Lagring

Alle pumper må oppbevares innendørs, på et tørt sted, om om mulig ved jevn luftfuktighet, uten vibrasjoner og støv. De leveres i originalemballasjen og må fortatt oppbevares der helt til installasjonstidspunktet.

4.2 Transport

Unngå å utsette produktene for unødvendige støt og slag.

4.3 Vekt og dimensjoner

Den selvklebende etiketten på emballasjen har angivelser om den totale vekten på den elektriske pumpen, og dimensjonene.

5. ADVARSLER

Pumpene må aldri transporteres, løftes, eller henges opp ved hjelp av strømledningen. Bruk istedet håndtaket.

• Pumpen må aldri tørrkjøres.
• Tetningsinnretningen inneholder smøremiddel som ikke er giftig, men som kan endre egenskapene til vannet, i de tilfellene man har rent vann, hvis pumpen skulle lekke.

6. INSTALLASJON

Skru på vinkelleddet på slangefestet som finnes i emballasjen. I tillegg bør man bruke en slangeklemme for å feste slangen til tilkoblingsenheten.

• I detilfellene, der bunnen av brønnen som pumpen må plasseres på, er svært skitten, anbefales det å sørge for en støtteplattform for å unngå tilstopping av sugegitteret (fig.1).
• Senk pumpen helt ned i vannet.
• Sørg for at gropen/brønnen den plasseres i minst har følgende minstemål:
  Grunnleggende mål min. (mm) 200x200 / Min. (mm) 400
• Brønnen/gropen må alltid være tilpasset den vannmengden som kommer, og kapasiteten til pumpen, slik at ikke motoren utsettes for hyppige oppstarter per time. Det anbefales på det sterkeste å ikke overstige 20 oppstarter per time.

NORSK

Pumpen må kun installeres i vertikal stilling!

7. ELEKTRISK TILKOPLING

Lengdenav strømkabelen på pumpen begrenser den maksimale dybden pumpen kan nedsenkes til når man bruker den. Følg anvisningene på det tekniske dataskiltet, og i denne håndboken, tabell 3.

8. OPPSTART

1) Sett støpslet til strømledningen inn i en 220-240V kontakt.
2) Når flottøren når ON-nivået vil pumpen settes i drift, og vil fortsette å fungere, helt den når nivået OFF.

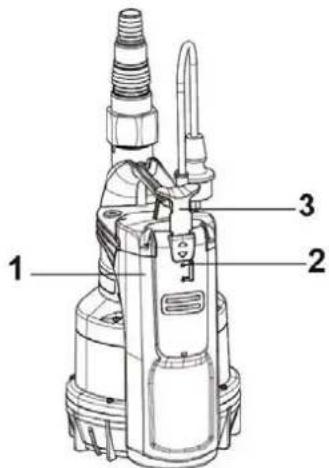

Automatisk drift (A):

1) Den innebygde flottørbryteren starter og stopper pumpen automatisk når ipekeren (2) er stilt på «A».

Manuell drift (M):

2) For å starte pumpen det er nødvendig å løfte seleksjonsbryteren (3) ved å stille pekeren (2) til «M». Under disse forhold kan pumpen suger inntil 2-3 mm.
3) For å sjekke at flottøren er ren og fungerer korrekt, åpner man dekselet (1) ved å stille velgeren (3) på «O».

FARE FOR FROST: Når pumpen ikke fungerer ved temperaturer under 0 °C, må du sørge for at det ikke er vannrester tilstede, som når de fryser kan danne sprekker i plastdeler.

Hvis pumpen har vært brukt sammen med stoffer som har en tendens til å danne avleiringer, eller sammen med klorvann, skyll etter bruk med en kraftig vannstråle, for å unngå dannelse av avleiringer og belegg som kan redusere ytelsene til pumpen.

10. VEDLIKEHOLD OG RENGJ∅RING

Den elektriske pumpen krever ved normal drift ingen type vedlikehold. Alle reparasjoner og vedlikehold må uansett kun utføres etter at man har koblet pumpen fra strømforsyningen. Når du starter pumpen, sørg for at det alltid er et sugefilter påmontert, for å unngå faresituasjoner og mulig utilsiktet kontakt med bevegelige deler.

10.1 Rengjøring av innsugsristen

(Fig. 2)

• Koble fra strømforsyningen til pumpen.
  • La pumpen tømmes.
  • Løsnepåfilteretsfesteskruer (b).
• Fjern risten på innsuget (c).
• Rengjør og monter risten på innsuget tilbake på plass.

10.2 Rengjøring av impelleren

(Fig. 3)

• Koble fra strømforsyningen til pumpen.
  • La pumpen tømmes.
  • Løsne på filterets festeskruer (b).
  • Fjern risten på innsuget (c).
• Skyll pumpen med rent vann for å fjerne eventuelle urenheter mellom motoren og pumpehylsen (d).
  • Rengjør løpehjulet (d).
• Kontroller at impelleren kan rotere fritt.
• Monter delene i motsatt rekkefølge i forhold til demonteringen.

NORSK

10.3 Rengjøring og kontroll av den innebygde flottøren

(Fig. 4)

• Koble fra strømforsyningen til pumpen.
  • La pumpen tømmes.
• Skyv spaken på bryteren og demontere dekselet på flottøren.
• Trekk ut flottøren, sjekk om det finnes materiale som hindrer fri bevegelse av flottøren, og gå i så fall i gang med å gjøre rent.
• Monter delene i motsatt rekkefølge i forhold til demonteringen.

11. PROBLEML∅SNING

Før du starter feilsøk og problemløsning, er nødvendig å koble fra all strømforsyning (ta ut støpslet). Hvis noen del av strømkabelen eller de elektriske delene av pumpen er skadet, må alle reparasjoner og erstatningen utføres av produsenten, eller teknisk assistanse tjeneste eller en person med tilsvarende, eller av en person med lignende kvalifikasjoner, slik at all risiko unngås.

PROBLEMER		KONTROLLER (mulige årsaker)	L∅SNINGER
1	Motoren vil ikke starte og lager ikke lyd.	A. Kontroller at motoren er spenningsførende.B. Kontroller sikringene.C. Bryteren blir ikke aktivert av flottøren.	A. Kontroller at støpslet er korrekt innført.B. Skift dersom sikringen er sprengt.C. - Sjekk også at flottøren beveger seg fritt. Plasser den oppovervendt.- ∅k dybden i gropen/brønnen.
2	Pumpen leverer ikke væske.	A. Risten på innsuget eller slangene er tilstoppet.B. Impelleren er slitt eller blokkert.C. Den nødvendige trykkhøyden er høyere enn kapasiteten til pumpen.D. Det er luft tilstede.E. Nivå under minimumsnivå for suging.	A. Fjerne hindringer, eller rett på slangen dersom den er vridd.B. Bytt ut impelleren eller fjern hundringene.C. Bytt ut med en med høyere trykkhøyde.D. Vent i minst 1 minutt til de er fjernet.
3	Pumpen stanser ikke.	A. Bryteren blir ikke deaktivert av flottøren.	A. Sjekk at flottøren beveger seg fritt.
4	Sugevolumet er utilstrekkelig.	A. Sjekk at ikke risten på innsuget er delvis tilstoppet.B. Sjekk at impelleren eller eller leveringsslangen ikke er delvis tilstoppet eller har avleiringer.C. Kontroller at holdeventilen (hvis denne er tilstede) ikke er delvis tilstoppet.	A. Fjern eventuelle tilstoppinger.B. Fjern eventuelle tilstoppinger.C. Rengjør holdeventilen nøye.
5	Pumpen stopper etter å ha vært i drift en kort tid.	A. Den amperometriske termobeskyttelsen stanser pumpen.	A. Pass på at væsken som skal pumpes ikke er for tykk, fordi dette vil føre til at motoren overopphetes.B. Sjekk at vanntemperaturen ikke er for høy.C. Kontroller at ingen faste elementer blokkerer impelleren.D. Strømforsyningen er ikke i samsvar med det som står på merkeskiltet

12. GARANTI

Enhver endring som ikke på forhånd er autorisert, vil frata produsenten ethvert ansvar. Alle reservedeler som brukes til reparasjoner må være originaldeler, og alt tilbehør må være godkjent av produsenten, sli du kan sikre maksimal sikkerhet for maskiner og systemer som disse kan være påmontert.

Dette produktet er dekket av en juridisk garanti (i Det europeiske fellesskapet, i 24 måneder fra kjøpsdato) for alle feil som skyldes produksjonsfeil eller materialene som er blitt brukt.

Produktgarantien vil etter skjønn kunne være enten erstatning med en enhet som er i perfekt stand, eller kostnadsfri reparasjon, dersom følgende vilkår overholdes:

• produktet har blitt håndtert på riktig måte og i samsvar med anvisningene, og det ikke er gjort noe forsøk på å reparere av kjøperen selv, eller tredjeparter.
• produktet har blitt levert til butikken der den ble kjøpt, sammen med dokumenter som bekrefter kjøpet (kvittering), og en kort beskrivelse av problemet.

Impelleren og deler som er utsatt for slitasje, dekkes ikke av garantien. Garantikravet vil ikke på noen måte forlenge den opprinnelige garantiperioden.
