INSTRUKCJA OBSŁUGI D-CWP 300 TALLAS

4.1 Przechowywanie 78
4.2 Transport 78
4.3 Waga i wymiary....78

1. OSTRZEŻENIA 78
2. INSTALOWANIE....78
3. PODŁACZENIE ELEKTRYCZNE 79
4. URUCHOMIENIE....79
5. ŚRODKI OSTROŻNOŚCI 79
6. KONSERWACJA I CZYSZCZENIE....79

10.1 Czyszczenie kratki zasysania....79
10.2 Czyszczenie wirnika 79
10.3 Czyszczenie i kontrola pływaka wbudowanego 80

1. WYKRYWANIE USTEREK 80
2. GWARANcja 80

OSTRZEŻENIA

Przed

przystąpieniem do instalowania przeczytać uważnie całą dokumentację.

Przed każdą interwencją odłączyć wtyczkę. Unikać w sposób czny funkcjonowania na sucho: pompa może być włączona, jeżeli jest zanurzona w wodzie. Jeżeli woda się wyczerpie, pompa natychmiast wyłączona, wyciągając wtyczkę z prądu.

1. ZASTOSOWANIA

Pompy są typu zanurzeniowego, zaprojektowane i skonstruowane do pompowania wody czystej, do domowego użytku, z funkcjonowaniem manualnym i automatycznym, do osuszania piwnic i garaży podatnych na zalania, do wypompowania zbiorników drenażowych, wypompowania studzienek zbiorczych z wodą deszczową lub infiltracji pochodzących z rynien, itd. Dzięki kompaktowej i zwrotnej budowie pompy znajdują także specjalne zastosowania, jako pompy podręczne przenośne w nagłych wypadkach, takich jak, pobieranie wody ze zbiorników lub rzek, opróżniania basenów i fontann lub wykopalisk lub przejść podziemnych. Nadają się także do zastosowania w ogrodnictwie i do innych celów hobbistycznych.

Pompy te nie mogą być używane w basenach, stawach, zalewach, w których przebywają ludzie, lub do pompowania węglowodorów (benzyna, olej gazowy, olej napędowy, rozpuszczalniki, itd.) zgodnie z odnoszącymi się obowiązującymi normami przeciwwypadkowymi. Nie są zaprojektowane do pracy ciągłej, lecz do sytuacji nagłych przez ograniczony okres czasu. Przed odstawieniem na dłuższy czas jest wskazane przystąpienie do fazy czyszczenia. Patrz rozdział “Konserwacja i Czyszczenie”.

2. POMPOWANE CIECZE

Woda czysta	•
Woda deszczowa	•
Woda jasna odpływowa	•
Woda brudna	○
Ścieki surowe zawierające ciała stałe z długimi włóknami	○
Woda z fontanny	•
Woda z rzeki lub jeziora	•
Max wielkość cząstek [mm]	5

Tabela 1

• Nadająca się
  ○ Nie nadająca się

Pompa jest hermetyczna i musi być zanurzona w cieczy na maksymalną głębokość 7 m. Patrz Tabela 3.

3. DANE TECHNICZNE I OGRANICZENIA W ZASTOSOWANIU

• Napięcie zasilania: 220-240V, patrz tabliczka danych elektrycznych
- Zwłoczne bezpieczniki topikowe linii (wersja 220-240V): wartości orientacyjne (Amper)
• Temperatura przechowywania: -10^ +40^

Bezpieczniki topikowe linii220-240V 50Hz	Tabela 2
2

POLSKI

		Drenaż woda czysta
	Model	P1=300	P1=600
Dane Elektryczne	P1 Nominalny pobór mocy [W]	300	600
	Napięcie sieciowe [V]	220-240 AC	220-240 AC
	Częstotliwość sieciowa [Hz]	50	50
	Prąd [A]	1.3	2.5
	Kondensator [μF]	8	12.5
	Kondensator [Vc]	450	450
Dane Hydrauliczne	Max wydajność [l/min]	125	195
	Max wysokość tłoczenia [m]	6.5	9
	Max ciśnienie tłoczenia [bar]	0.65	0.9
	Max głębokość zanurzenia [m]	7	7
	Wysokość uruchamiania min. AUT [mm]	115	115
	Wysokość zatrzymania [mm]	45	45
	Wysokość wody resztkowej AUT [mm]	2-3	2-3
Zakres stosowania	Dł. kabla zasilającego [m]	10	10
	Typ kabla	H05 RNF	H05 RNF
	Stopień ochrony silnika	IP X8	IP X8
	Klasa izolacji	F	F
	Zakres temperatury cieczy [°C] według EN 60335-2-41 do użytku domowego	0 °C / +35 °C	0 °C / +35 °C
	Max wymiar cząstek [mm]	∅ 5	∅ 5
	Max temperatura otoczenia [°C]	+40 °C	+40 °C
Waga	DNM GAS	1" 1/4 M	1" 1/4 M
	Waga Netto/Brutto ok. [kg]	4.8 / 5.5	5.3 / 6

Tabela 3

Pompa, która nie jest oparta na podstawie nie może podtrzymać ciężaru przewodów rurowych, które muszą być podparte w inny sposób.

4. ZARZĄDZANIE

4.1 Przechowywanie

Wszystkie pompy powinny być przechowywane w miejscu zakrytym, suchym, pozbawionym wibracji i pyłów i z możliwe stałą wilgotnością powietrza. Pompy zostają dostarczone w swoich oryginalnych opakowaniach, w których muszą pozostać aż do momentu zainstalowania.

4.2 Transport

Unikać narażania produktów na niepotrzebne wstrząsy i zderzenia.

4.3 Waga i wymiary

Na tabliczce naklejonej na opakowaniu jest wskazana ogólna waga elektropompy i jej wymiary.

5. OSTRZEŻENIA

Pompy nigdy nie powinny być transportowane, podnoszone lub pracować zawieszone używając do tego celu kabel zasilający, należy posługiwać się odpowiednim uchwytem.

• Pompa nigdy nie powinna pracować na sucho.
• Urządzenie uszczelniające zawiera nietoksyczny smar, który, jeżeli pompa miałby wycieki, mógłby zmienić charakterystyki wody, w przypadku wody pitnej.

6. INSTALOWANIE

Dokręcić kolanko z przyłączem obsady węża znajdujące się w opakowaniu. Używać ponadto opaskę zaciskową do rur w celu umocowania rury do przyłącza.

• W przypadku, gdy dno zbiornika, gdzie pompa będzie się opierać, byłoby bardzo brudne, należy przygotować podporę podnoszącą, aby uniknąć zatkania się kratki zasysania (Rys.1).
• Zanurzyć kompletnie pompę w wodzie.
• Zbiornik umieszczenia pompy powinien mieć minimalne wymiary zgodne z poniższymi wartościami:

Wymiary podstawy min (mm) 200x200 / Wysokość min (mm) 400

- Zbiornik będzie musiał być wymiarowany także w zależności od ilości wody dochodzącej i od wydajności pompy, w taki sposób, aby pompa nie narażała silnika na nadmierną ilość uruchomień na godzinę, poleca się nie przekraczać 20 uruchomień na godzinę.

POLSKI

Pompa musi być zainstalowana w pozycji pionowej!

7. PODŁĄCZENIE ELEKTRYCZNE

Długość kabla zasilającego znajdującego sie w pompie ogranicza maksymalną głębokość zanurze pompy przy jej używaniu. Przestrzegać wskazania przedstawione na tabliczce technicznej i w niniejszej instrukcji tabela 3.

8. URUCHOMIENIE

1) Włączyć wtyczkę kabla zasilającego do gniazdka prądu elektrycznego 220-240V.
2) Gdy pływak osiągnie poziom ON pompa uruchomi się i będzie pracować aż do osiągnięcia poziomu OFF.

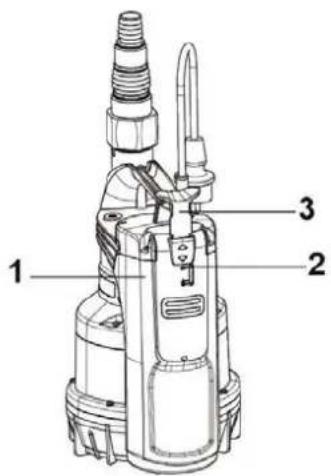

Funkcjonowanie automatyczne (A):

1) Wyłącznik pływak wbudowany włącza i wyłącza automatycznie pompę gdy wskaźnik(2) jest ustawiony na "A".

Funkcjonowanie manualne (M):

2) Aby włączyć pompę należy unieść pokrętło wyboru (3) ustawiając wskaźnik (2) na "M". W tych warunkach pompa zasysa aż do 2-3 mm.
3) Aby sprawdzić poprawne funkcjonowanie i czystość pływaka otworzyć pokrywę (1) ustawiając pokrętło wyboru (3) na "O"

NIEBEZPIECZEŃSTWO MROZU: jeżeli pompa będzie składowana nieużywana w temperaturze poniżej 0°C, należy upewnić się, czy nie ma w niej resztek wody, które zamarzając mogłyby spowodować pęknięcia części plastikowych. Jeżeli pompa była używana z substancjami, które mają tendencję do osadzania się lub z wodą chlorowaną, po użyciu wypłukać ją silnym strumieniem wody, tak aby uniknąć powstawania osadów i zakamienienia, które powodowałyby zmniejszenia charakterystyk pompy.

10. KONSERWACJA I CZYSZCZENIE

Elektropompa przy normalnej pracy nie wymaga żadnego rodzaju konserwacji. W każdym razie wszystkie interwencje naprawy i konserwacji muszą być wykonywane tylko po uprzednim wyłączeniu pompy z sieci zasilania. Przed każdym uruchomieniem pompy upewnić się, czy filtr zasysania jest zamontowany, tak, aby nie stwarzać niebezpieczeństwa lub możliwości przypadkowego styku z poruszającymi się częściami.

10.1 Czyszczenie kratki zasysania

(Rys.2)

• Wyłączyć zasilanie elektryczne pompy.
  • Drenować pompę
• Odkręcić śrubki mocujące filtra (b).
• Zdjąć kratkę zasysania (c).
• Wyczyścić i zamontować kratkę zasysania.

10.2 Czyszczenie wirnika

(Rys.3)

• Wyłączyć zasilanie elektryczne pompy.
  • Drenować pompę.
  • Odkręcić śrubki mocujące filtra (b).
• Zdjąć kratkę zasysania (c).
• Wymyć pompę czystą wodą, aby usunąć zanieczyszczenia pomiędzy silnikiem a płaszczem pompy (d).
• Wyczyścić wirnik (d).
• Sprawdzić, czy wirnik może obracać się swobodnie.
• Zamontować części w kierunku odwrotnym do sekwencji demontażu.

POLSKI

10.3 Czyszczenie i kontrola pływaka wbudowanego

(Rys.4)

• Wyłączyć zasilanie elektryczne pompy.
  • Drenować pompę.
• Popchnąć dźwignię wyłącznika i zdemontować pokrywę pływaka.
  • Wyciągnąć pływak, sprawdzić czy materiał nie przeszkadza w swobodnym przepływie i jeżeli tak wyczyścić.
• Zamontować części w kierunku odwrotnym do sekwencji demontażu.

11. WYKRYWANIE USTEREK

Przed podjęciem decyzji o przeprowadzeniu jakichkolwiek napraw, należy odłączyć pompę od zasilania (np. wyjąć wtyczkę z gniazdka). Jeśli istnieje jakiekolwiek uszkodzenie przewodu zasilającego lub pompy, wszystkie niezbędne naprawy lub wymiany muszą być wykonywane przez producenta, lu upoważnionego serwisu, lub przez osoby równie wykwalifikowane, w celu uniknięcia wszelkiego ryzyka.

ZAISTNIAŁY PROBLEM		SPRAWDZANIE (możliwe przyczyny)	ŚRODKI ZARADCZE
1	Silnik nie załącza się i nie wytwarza hałasu.	A. Sprawdzić, czy silnik jest pod napięciem.B. Sprawdzić bezpieczniki ochronne.C. Pływak nie włącza wyłącznika.	A. Sprawdzić, czy wtyczka jest poprawnie włączona.B. Jeżeli spalone wymienić je.C. - Sprawdzić, czy pływak porusza się swobodnie.- Zwiększyć głębokość zbiornika .
2	Pompa nie dostarcza wody.	A. Kratka zasysania lub przewody rurowe są zatkane.B. Wirnik jest zużyty lub zatkany.C. Wymagane ciśnienie tłoczenia jest wyższe od charakterystyk pompy.D. Obecność powietrza.E. Poziom poniżej minimum zasysania.	A. Usunąć przeszkody blokujące lub ułożyć poprawnie przewody rurowe, jeżeli są okręcone.B. Wymienić wirnik lub usunąć przeszkody blokujące.C. Zastąpić je ciśnieniem tłoczenia wyższym.D. Odczekać co najmniej 1 minutę, dopóki nie zostanie usunięte.
3	Pompa nie zatrzymuje się.	A. Pływak nie wyłącza wyłącznika.	A. Sprawdzić, czy pływak porusza się swobodnie.
4	Wydajność jest niewystarczająca.	A. Sprawdzić, czy kratka zasysania nie jest częściowo zatkana.B. Sprawdzić, czy wirnik lub rura tłoczna nie są częściowe zatkane lub zakamienione.C. Sprawdzić, czy zawór zwrotny (jeżeli przewidziany) nie jest częściowo zatkany.	A. Usunąć ewentualne przeszkody blokujące.B. Usunąć ewentualne przeszkody blokujące.C. Wyczyścić dokładnie zawór zwrotny.
5	Pompa wyłącza się po krótkim czasie pracy.	A. Zabezpieczenie termiczne przed przeciążeniem zatrzymuje pompę	A. Sprawdzić, czy ciecz nie jest zbyt gęsta, co mogłoby spowodować przegrzanie silnika.B. Sprawdzić, czy temperatura wody nie jest zbyt wysoka.C. Sprawdzić, czy żadne ciało stałe nie blokuje wirnika.D. Zasilanie nie zgodne z danymi tabliczki..

12. GWARANCJA

Jakakolwiek modyfikacja nie upoważniona uprzednio, zwalnia konstruktora od jakiegokolwiek rodz odpowiedzialności. Wszystkie części zamienne użyte do napraw muszą być oryginalne i wszystkie akcesoria muszą być upoważnione przez konstruktora, tak, aby móc zapewnić maksymalne bezpieczeństwo maszyn i urządzeń, na których mogą być one zamontowane.

Ten produkt objęty jest gwarancją ustawową (w Unii Europejskiej trwającą 24 miesiące począwszy od daty zakupu) odnoszącą się do wszystkich defektów wynikających z wad fabrycznych lub zastosowanych materiałów.

Produkt objęty gwarancją będzie mógł, według uznania, albo być wymieniony na inny o doskonałym stanie funkcjonowania lub naprawiony bezpłatnie, jeżeli będą przestrzegane następujące warunki:

• Produkt był używany w sposób poprawny i zgodnie z instrukcjami i nie była wykonana próba naprawy przez nabywcę lub osoby trzecią.
• Produkt zostanie dostarczony do punktu nabycia, załączając dokument potwierdzający kupno (faktura lub paragon fiskalny) i krótki opis zauważonego problemu.

Wirnik i części podatne na zużycie, nie podlegają gwarancji. Interwencja gwarancyjna w żaden sposób nie przedłuża okresu początkowego.
