KÄYTTÖOHJE D-CWP 300 TALLAS

10.1 Imuritilän puhdistus.... 48
10.2 Juoksupyörän puhdistus.... 48
10.3 Integroidun uimurin puhdistus ja tarkistus 49

1. VIANETSINTÄ....49
2. TAKUU 49

VAROITUKSIA

huolellisesti asennusta.

Lue

kaikki

ohjeet ennen

Irrota pistoke ennen toimenpiteitä. Vältä ehdottomasti kuivakäyttöä: pumpun saa käynnistää ainoastaan, kun se on upotettu veteen. Jos vesi loppuu, pumppu tulee kytkeä välittömästi pois irrottamalla pistoke pistorasiasta.

1. KÄYTTÖTAVAT

Pumput ovat uppopumppuja, jotka on suunniteltu ja valmistettu pumppaamaan kirkasta vettä. Ne on tarkoitettu pumppaamaan tulvavesiä pois kellareista tai autotalleista, pumppaamaan salaojakaivoja, sadeveden tai kouruista valuvan veden kokoomakaivoja jne. automaattisesti tai manuaalisesti kotitalouskäytössä.

Kompaktin muotonsa ja helpon käsiteltävyytensä ansiosta niitä voidaan hätätilanteessa käyttää kannettavina pumppuina myös muihin tarkoituksiin, esim. vedenottoon säiliöistä tai vesistöistä tai uima-altaiden, suihkulähteiden, kaivantojen tai alikulkutunnelien tyhjennykseen. Soveltuvat myös puutarha- ja harrastuskäyttöön.

Aihekohtaisten voimassa olevien tapaturmantorjuntamääräysten mukaan näitä pumppuja ei tule käyttää uima-altaissa, lammissa tai piha-altaissa, joissa on ihmisiä. Niillä ei myöskään tule pumpata hiilivetyjä (bensiini, dieselöljy, polttoöljyt, liuottimet jne.). Niitä ei ole suunniteltu jatkuvaan käyttöön, vaan käyttöön hätätilanteissa rajoitetun ajan. Puhdista pumppu ennen sen asettamista varastoon. Katsu Huolto ja puhdistus.

2. PUMPATTAVAT NESTEET

Puhdas vesi	•
Sadevesi	•
Kirkas jätevesi	•
Likainen vesi	○
Käsittelemätön pitkäkuituisia, kiinteitä hiukkasia sisältävä vesi	○
Lähdevesi	•
Joki- tai järvivesi	•
Hiukkasten maks.koko [mm]	∅ 5

Taulukko 1

• Soveltuu
  o Ei sovellu

Pumppu on vesitiivis. Se tulee upottaa nesteeseen maks. 7 metrin syvyyteen. Katso taulukko 3

3. TEKNISET TIEDOT JA KÄYTTÖRAJOITUKSET

• Sähköjännite: 220-240V, ks. arvokilpi
- Viivesulakkeet (versio 220-240V): viitteelliset arvot (A)
• Varastointilämpötila: -10 - +40 °C

Verkkosulakkeet 220-240V50 Hz	Taulukko 2
2

SUOMI

		Kirkkaan veden poisto
		Malli	P1=300 P1=600
Sähkötiedot	P1 nimellistehonkulutus [W]	300	600
	Verkkojännite [V]	220-240 AC	220-240 AC
	Verkkotaajuus [Hz]	50	50
	Virta [A]	1.3	2.5
	Kondensaattori [μF]	8	12.5
	Kondensaattori [Vc]	450	450
Hydrauliset arvot	Maks.virtausnopeus [L/min]	125	195
	Maks.painekorkeus [m]	6.5	9
	Maks.painekorkeus [bar]	0.65	0.9
	Maks.upotussyvyys [m]	7	7
	Min.käynnistyskorkeus AUT [mm]	115	115
	Pysäytyskorkeus [mm]	45	45
	Veden jäämäkorkeus AUT [mm]	2-3	2-3
Käyttöalue	Sähköjohdon pituus [m]	10	10
	Johdon tyyppi	H05 RNF	H05 RNF
	Moottorin suoja-aste	IP X8	IP X8
	Eristysluokka	F	F
	Nesteen lämpötila-alue [°C]
	kotitalouskäytössä standardin EN 60335-2-41 mukaan	0 °C / +35 °C	0 °C / +35 °C
	Hiukkasten maks.koko [mm]	∅ 5	∅ 5
	Ympäröivä maks.lämpötila [°C]	+40 °C	+40 °C
Paino	DNM GAS	1" 1/4 M	1" 1/4 M
	Likimäär. netto/bruttopaino [kg]	4.8 / 5.5	5.3 / 6

Taulukko 3
Pumppu, jota ei ole asennettu alustalle, ei kykene kannattamaan letkujen painoa. Tue letkut asianmukaisesti.

4. KÄSITTELY

4.1 Varastointi

Kaikkia pumppuja tulee säilyttää suojatussa ja kuivassa tilassa, jonka ilmankosteus on mahdollisimman tasainen ja jossa ei ole tärinää tai pölyä. Pumppu toimitetaan alkuperäisessä pakkauksessaan, jossa se tulee säilyttää asennukseen asti.

4.2 Kuljetus

Älä kohdista laitteeseen turhia iskuja tai törmäyksiä.

4.3 Paino ja mitat

Pakkaukseen kiinnitetyssä tarrassa ilmoitetaan sähköpumpun kokonaispaino ja mitat.

5. VAROITUKSIA

Älä koskaan kuljeta tai nosta pumppua sähköjohdosta tai käynnistä sitä sen roikkuessa sähköjohdon varassa. Käytä erityistä kahvaa.

Pumppua ei saa koskaan käyttää kuivana.

Tiivistyslaitteen sisältämä myrkytön voiteluaine saattaa muuttaa puhtaan veden ominaisuuksia, jos pumppu vuotaa.

6. ASENNUS

Ruuvaa kulmaliitin pakkaukseen sisältyvään letkuliittimeen. Kiinnitä letku liittimeen letkunkiristimellä.

Jos pumpattavan kaivon pohjalla on runsaasti likaa, aseta pumppu tuen päälle, ettei imuritilä (kuva 1) mene tukkoon. Upota pumppu kokonaan veteen.

Varmista, että pumppukaivon minimimitat vastaavat seuraavia arvoja:

Alustan min.mitat 200x200 (mm) / Min.korkeus 400 (mm)

Kaivo tulee aina mitoittaa myös tulovesimäärän ja pumpun tehon mukaan, ettei moottorin käynnistysmäärä tunnissa ole liiallinen. Se ei saa ylittää 20 käynnistystä tunnissa.

Pumppu tulee asentaa pystyasentoon!

7. SÄHKÖLIITÄNTÄ

Pumpun maksimiupotussyvyys riippuu sähköjohdon pituudesta. Noudata arvokilven ja tämän käyttöoppaan taulukon 3 arvoja.

SUOMI

8. KÄYNNISTYS

1) Kytke pistoke 220-240V:n pistorasiaan.

2) Kun uimuri saavuttaa käynnistyskorkeuden, pumppu käynnistyy ja pysyy käynnissä pysäytyskorkeuden saavuttamiseen saakka.

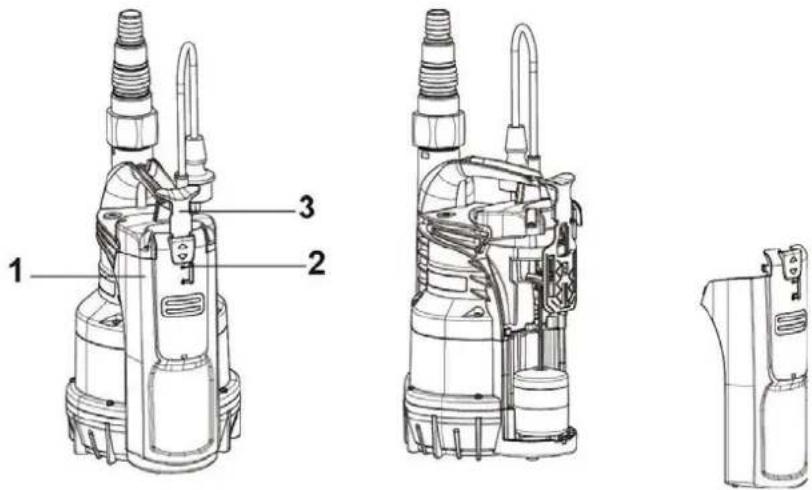

Automaattinen toiminto (A):

3) Sisäänrakennettu uimurikytkin käynnistää ja pysäyttää pumpun automaattisesti, kun osoitin (2) on kohdassa "A"

Manuaalinen toiminto (M):

4) Käynnistä pumppu nostamalla valitsinta (3) ja kääntämällä osoitin (2) kohtaan "M". Tässä tilassa pumppu imee enintään 2-3 mm.

5) Tarkista uimurikytkimen toiminta ja puhdista se avaamalla kansi (1) ja asettamalla valitsin kohtaan "O".

JÄÄTYMISVAARA: jos pumppu jätetään käyttötauon ajaksi alle 0 °C:n lämpötilaan, varmista ettei siihen ole jäänyt vettä, joka jäätyessään aiheuttaa muoviosien halkeilua.

Jos pumppua on käytetty aineissa, jotka pyrkivät kerääntymään, tai klooria sisältävässä vedessä, huuhtele se käytön jälkeen voimakkaalla vesisuihkulla. Siten estät pumpun ominaisuuksia heikentävien kerääntymien tai saostumien muodostumisen.

10. HUOLTO JA PUHDISTUS

Sähköpumppua ei tarvitse huoltaa, jos sitä käytetään normaalisti. Pumpun sähkö tulee joka tapauksessa katkaista aina ennen korjauksia ja huoltoja. Varmista aina käynnistäessäsi pumpun uudelleen, että imusuodatin on asennettu, jotta estät tahattoman kosketuksen liikkuviiin osiin.

10.1 Imuritilän puhdistus

(kuva 2)

• Katkaise pumpun sähkö.
  • Anna pumpun tyhjentyä.
• Irrota suodattimen kiinnitysruuvit (b).
• Poista imuritilä (c).
• Puhdista imuritilä ja asenna se takaisin.

10.2 Juoksupyörän puhdistus

(Kuva 3)

• Katkaise pumpun sähkö.
  • Anna pumpun tyhjentyä.
• Irrota suodattimen kiinnitysruuvit (b).
• Poista imuritilä (c).
• Pese pumppu puhtaalla vedellä poistaaksesi epäpuhtaudet moottorin ja pumpun kotelon (d) väliltä.
• Puhdista juoksupyörä (d).
• Tarkista, että juoksupyörä pyörii esteettömästi.
• Kokoa osat vastakkaisessa järjestyksessä purkamiseen nähden.

SUOMI

10.3 Integroidun uimurin puhdistus ja tarkistus

(Kuva 4)

• Katkaise pumpun sähkö.
• Anna pumpun tyhjentyä.
• Paina katkaisimen vipua ja poista uimurin suojus.
• Poista uimuri, tarkista estääkö jokin sen liikkumista ja puhdista tarvittaessa.
• Kokoa osat vastakkaisessa järjestyksessä purkamiseen nähden.

11. VIANETSINTÄ

Katkaise pumpun sähkö ennen vianetsintää (irrota pistoke pistorasiasta). Jos sähköjohto tai muu pumpun sähköosa on vaurioitunut, ainoastaan valmistaja, sen valtuuttama huoltoliike tai ammattitaitoinen henkilö saa suorittaa korjaukset tai vaihdot, jotta käyttö on turvallista.

VIAT		TARKISTUKSET (mahdolliset syyt)	KORJAUKSET
1	Moottori ei käynnisty eikä pidä ääntä.	A. Tarkista, että moottorissa on jännitettä.B. Tarkista suojasulakkeet.C. Uimuri ei kytke kytkintä päälle.	A. Tarkista, että pistoke on kytketty asianmukaisesti.B. Vaihda palaneet sulakkeet.C. - Tarkista, että uimuri liikkuu esteettömästi.- Lisää kaivon vedenkorkeutta.
2	Pumppu ei syötä vettä riittävästi.	A. Imuritilä tai letkut ovat tukossa.B. Juoksupyörä on kulunut tai tukossa.C. Pyydetty painekorkeus ylittää pumpun ominaisuudet.D. Pumpussa on ilmaa.E. Vedenpinta on minimi-imukorkeuden alapuolella.	A. Poista tukokset tai vedä kiertyneet letkut suoraksi.B. Vaihda juoksupyörä tai poista tukos.C. Vaihda pumppu toiseen, jonka painekorkeus on korkeampi.D. Odota vähintään 1 minuutti, että se poistuu.
3	Pumppu ei pysähdy.	A. Uimuri ei kytke kytkintä pois.	A. Tarkista, että uimuri liikkuu esteettömästi.
4	Virtausnopeus on riittämätön.	A. Tarkista, ettei imuritilä ole osittain tukossa.B. Varmista, ettei juoksupyörä tai paineletku ole osittain tukossa tai karstoittunut.C. Tarkista, ettei takaiskuventtiili (jos asennettu) ole osittain tukossa.	A. Poista tukokset tarvittaessa.B. Poista tukokset tarvittaessa.C. Puhdista takaiskuventtiili huolellisesti.
5	Pumppu pysähtyy toimittuaan vähän aikaa.	A. Ylivirtasujoa pysäyttää pumpun.	A. Varmista, ettei pumpattava neste ole liian sakeaa, ettei se aiheuta moottorin ylikuumenemista.B. Varmista, ettei vesi ole liian kuumaa.C. Tarkista, ettei juoksupyörää lukitse mikään kiinteä esine.D. Sähkö ei vastaa arvokilven tietoja.

12. TAKUU

Kaikki muutokset, joille ei ole annettu ennakkovaltuutusta, vapauttavat valmistajan kaikesta vastuusta. Kaikkien korjauksissa käytettävien varaosien tulee olla alkuperäisiä ja kaikkien lisävarusteiden valmistajan valtuuttamia, jotta laitteiden ja järjestelmien turvallisuus voidaan taata.

Tälle tuotteelle annetaan lakimääräinen takuu (Euroopan unionissa 24 kuukautta ostopäivästä alkaen), joka kattaa kaikki valmistus- tai materiaalivioista johtuvat vauriot.

Takuunalainen tuote voidaan harkinnanvaraisesti vaihtaa toiseen täydellisesti toimivaan tuotteeseen tai korjata veloituksetta seuraavissa tapauksissa:

• tuotetta on käytetty oikein ja ohjeiden mukaisesti eikä ostaja tai muu henkilö ole yrittänyt korjata sitä
• tuote on toimitettu myyntipisteeseen varustettuna ostotodistuksella (lasku tai ostokuitti) ja todetun ongelman lyhyellä selostuksella.

Takuu ei kata juoksupyörää eikä kulutusosia. Takuukorjaus ei missään tapauksessa jatka alkuperäistä takuuaikaa.
