BRUGSANVISNING D-CWP 300 TALLAS

4.1 Opmagasinering....34
4.2 Transport 34
4.3 Vægt og dimension 34

1. ADVARSLER 34
2. INSTALLATION 34
3. ELEKTRISK TILSLUTNING 35
4. IGANGSÆTNING 35
5. FORHOLDSREGLER.... 35
6. VEDLIGEHOLDELSE OG RENG∅RING 35

10.1 Rengøring af sugegitteret 35
10.2 Rengøring af pumpehjulet 35
10.3 Rengøring og kontrol af den integrerede flyder 36

1. FEJLFINDING 36
2. GARANTI 36

ADVARSLER

Læs hele

dokumentationen med omhu, inden installationen iværksættes.

Træk altid stikket ud før et indgreb. Undgå med omhu, at pumpen uden væske: Pumpen må udelukkende aktiveres, når den er dykket d. Hvis vandet opbruges skal pumpen straks slås fra, ved at koble ela.

1. ANVENDELSESOMRÅDER

Pumperne er af dyktypen, udformet og fremstillet til at pumpe vand, til husholdningsformål, med manuel eller automatisk funktion, til udtørring af kælderrum og underjordiske garager, som kan blive udsat for oversvømmelser, til pumpning af aflastningsbrønde, pumpning af brønde til opsamling af regnvand eller infiltrationer fra tagrender, etc.

I kraft af den kompakte og let anvendelige udformning, kan pumpen også anvendes til særlige opgaver ved nødsituationer i hjemmet, så som pumpning af vand fra tanke eller vandløb, tømning af swimmingpool eller fontæner eller udgravninger eller underpassager. Også velegnet til have- eller hobbybrug generelt.

Disse pumper må ikke anvendes til swimmingpooler, damme eller bassiner, hvis der er personer heri, eller til pumpning af kulbrinte (benzin, diesel, brændbar olie, opløsningsmidler, etc.) i henhold til de gældende sikkerhedsforskrifter for området. Disse er ikke fremstillet til en konstant brug, men ti nødsituationer og i en begrænset periode. Det er en god regel, at foretage en grundig rengøring, inden de stilles til opbevaring. Jfr. kapitlet "Vedligeholdelse og rengøring".

2. VÆSKER, DER KAN PUMPES

Frisk vand	•
Regnvand	•
Rent spildevand	•
Snavset vand	○
Uforarbejdet, mættet vand med faste partikler og lange fibre	○
Fontænevand	•
Å- eller søvand	•
Max. partikelstørrelse [mm]	∅ 5

Tabel 1

• Egnet
  ○ Uegnet

Pumpen er vandtæt og må højst sænkes ned i en dybde af 7m i væsken. Jfr. Tabel 3.

3. TEKNISKE SPECIFIKATIONER OG BRUGSBEGRÆNSNINGER

• Forsyningsspænding: 220-240V, jfr. el-dataskilt
- Forsinkede ledningssikringer (version 220-240V): Vejledende værdier (Ampere)
• Opbevaringstemperatur: -10^ +40^

Ledningssikringer220-240V 50Hz

2

Tabel 2

DANSK

		Dræn af rent vand
	Model	P1=300	P1=600
El-data	P1 Nominal mærkeeffekt [W]	300	600
	Netværksspænding [V]	220-240 AC	220-240 AC
	Netværksfrekvens [Hz]	50	50
	Strøm [A]	1.3	2.5
	Kondensator [μF]	8	12.5
	Kondensator [Vc]	450	450
Hydrauliske data	Max. kapacitet [l/min]	125	195
	Max. løftehøjde [m]	6.5	9
	Max. løftehøjde [bar]	0.65	0.9
	Max. nedsænkningsdybde [m]	7	7
	Starthøjde min. AUT [mm]	115	115
	Stophøjde [mm]	45	45
	Resterende vandhøjde AUT [mm]	2-3	2-3
Brugsområde	Længde Forsyningskabel [m]	10	10
	Kabeltype	H05 RNF	H05 RNF
	Motorens beskyttelsesgrad	IP X8	IP X8
	Isoleringsklasse	F	F
	Væsketemperaturområde [°C]i henhold til EN 60335-2-41 til husholdningsbrug	0 °C / +35 °C	0 °C / +35 °C
	Max. partikelstørrelse [mm]	∅ 5	∅ 5
	Max. omgivelsestemperatur [°C]	+40 °C	+40 °C
Vægt	DNM GAS	1" 1/4 M	1" 1/4 M
	Netto-/bruttovægt ca. [kg]	4.8 / 5.5	5.3 / 6

Tabel 3.

Hvis pumpen ikke hviler på et underlag, er den ikke i stand til at understøtte rørledningernes vægt, som derfor skal understøttes på anden vis.

4. ADMINISTRATION

4.1 Opmagasinering

Alle pumperne skal opmagasineres på et lukket, tørt sted, om muligt ved en konstant luftfugtighed, beskyttet mod vibrationer og støv. De leveres i deres originale emballage, og skal opbevares heri, indtil de installeres.

4.2 Transport

Undgå at udsætte produktet for unødvendige slag og stød.

4.3 Vægt og dimension

Elektropumpens totalvægt og dens dimensioner er anført på mærkatet på emballagen.

5. ADVARSLER

Pumperne må aldrig transporteres, løftes eller anvendes ved hjælp af forsyningskablet, benyt det dertil beregnede håndtag.

• Pumpen må aldrig fungere uden vand.
• Tætningsanordningen indeholder et ugiftigt smøremiddel, der dog vil kunne påvirke vandets egenskaber, i tilfælde af rent vand, hvis der skulle forekomme udslip fra pumpen.

6. INSTALLATION

Skru knærøret med gummiholderkobling fra emballagen sammen. Anvend desuden et slangebinderbånd til at fastspænde rørledningen til koblingen.

• Hvis bunden af skakten, hvor pumpen skal anbringes, indeholder meget snavs, bør der forudses en forhøjet understøtning, med henblik på at undgå tilstopning af sugegitteret (Fig.1).
• Sænk pumpen helt ned i vandet.
• Sørg for at skaktens dimensioner har de følgende minimumsdimensioner: Bundimensioner min. (mm) 200x200 / Højde min. (mm) 400
• Skakten skal altid dimensioneres såvel i funktion af vandmængden i ankomst, som af pumpens kapacitet, således at motoren ikke udsættes for et overdrevent antal igangsætninger/timen, der ikke bør overstige 20 igangsætninger/timen.

Pumpen skal installeres i den lodrette position!

7. ELEKTRISK TILSLUTNING

Længden på pumpens forsyningskabel begrænser den maksimale dykdybde under brug af selve pumpen. Overhold anvisningerne, som er anført på mærkeskiltet og i tabel 3 i denne vejledning.

8. IGANGSÆTNING

1) Sæt forsyningskablets stik i en stikkontakt med strøm på 220-240V.
2) Når flyderen når niveauet ON starter pumpen og fortsætter med at virke, indtil niveauet OFF er nået.

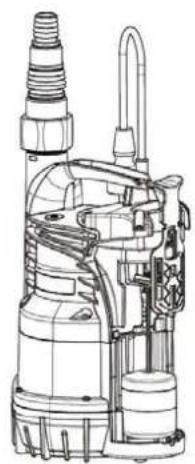

Automatisk funktion (A):

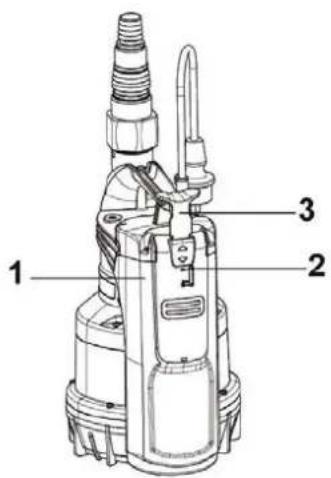

1) Den iegrerede flyders afbryder starter og stopper automatisk pumpen, når indikatoren (2) er anbragt på "A".

2) Det er nødvendigt, at løfte vælgeknoppen (3) og at stille indikatoren (2) på "M", for at sætte pumpen i gang. I disse forhold suger pumpen op til 2-3 mm.
3) Anbring vælgeknoppen (3) på "O" og åbn afskærmningen (1), for at kontrollere flyderens korrekte funktion og renhed.

1 2 3

FARE FOR FROST: Hvis pumpen forbliver inaktiv ved en temperatur på under 0°C, er det nødvendigt, at forsikre sig om at der ikke er vand heri, da der kan opstå revner på plastikdelene, hvis vandet fryser til is. Hvis pumpen er blevet anvendt til stoffer med en tendens til at aflejre sig, eller til klorvand, skal den skylles efter brug med en kraftig vandstråle, for at undgå at der danner sig aflejringer eller belægninger, som vil kunne reducere pumpens egenskaber.

10. VEDLIGEHOLDELSE OG RENG∅RING

Under normal funktion har elektropumpen intet behov for vedligeholdelse. Ethvert reparations- eller vedligeholdelsesindgreb må under alle omstændigheder først udføres, efter at pumpen er blevet koblet fra strømforsyningen. Når pumpen genstartes, skal man altid forsikre sig om at sugefilteret er monteret, for ikke at skabe fare eller mulighed for utilsigtet berøring af de bevægelige dele.

10.1 Rengøring af sugegitteret

(Fig.2)

• Frakobl pumpens strømforsyning.
• Dræn pumpen.
• Skru fæsteskruerne på filteret (b) ud.
  • Fjern sugefilteret (c).
• Rens og montér sugefilteret igen.

10.2 Rengøring af pumpehjulet

(Fig.3)

• Frakobl pumpens strømforsyning.
• Dræn pumpen.
• Skru fæsteskruerne på filteret (b) ud.
  • Fjern sugefilteret (c).
• Vask pumpen med rent vand, for at eliminere eventuelle urenheder mellem motoren og pumpekappen (d).
  • Rengør pumpehjulet (d).
• Kontrollér at pumpehjulet drejer frit.
• Montér delene i omvendt rækkefølge af demonteringen.

DANSK

10.3 Rengøring og kontrol af den integrerede flyder

(Fig.3)

• Frakobl pumpens strømforsyning.
• Dræn pumpen.
• Tryk på afbryderen og demontér flyderens afskærmning.
• Tag flyderen ud og kontrollér, om det frie gennemløb hæmmes af materiale; rengør om nødvendigt.
• Montér delene i omvendt rækkefølge af demonteringen.

11. FEJLFINDING

Det er nødvendigt at afskære pumpens elektriske forbindelse (træk stikket ud af kontakten), før fejlfindi påbegyndes. Hvis forsyningskablet eller en hvilken som helst af pumpens elektriske komponente beskadiget, skal reparationen eller udskiftningen foretages af Fabrikanten eller af dennes tekniske servicecenter, eller af en faglært person, med henblik på at forebygge enhver risiko.

ULEMPER		KONTROLLER (mulige årsager)	L∅SNINGER
1	Motoren starter ikke og der høres ingen støj.	A. Kontrollér at motoren er under spænding.B. Kontrollér sikringerne.C. Afbryderen aktiveres ikke af flyderen.	A. Kontrollér at stikket er sat korrekt i.B. Udskift sprungne sikringer.C. - Kontrollér at flyderen bevæger sig frit.- Forøg skaktens dybde.
2	Pumpen leverer ingen løftekraft.	D. Sugegitteret eller rørledningerne er tilstoppede.E. Pumpehjulet er nedslidt eller blokeret.F. Den påkrævede løftehøjde overstiger pumpens egenskaber.G. Lufttilstedeværelse.H. Niveau under sugningsminimum.	A. Eliminér tilstopninger eller stræk rørledningen ud, hvis den er snoet.B. Udskift pumpehjulet eller eliminér blokeringen.Udskift pumpen med en med større løftehøjde.C. Vent mindst 1 minut, til luften elimineres.
3	Pumpen stopper ikke.	A. Afbryderen inaktiveres ikke af flyderen.	A. Kontrollér at flyderen kan bevæge sig frit.
4	Kapaciteten er utilstrækkelig.	A. Kontrollér at sugegitteret ikke er delvist tilstoppet.B. Kontrollér at pumpehjulet eller tilførselsslangen ikke er delvist tilstoppede eller belagte.C. Kontrollér at kontraventilen (om forudset) ikke er delvist tilstoppet.	A. Eliminér eventuelle tilstopninger.B. Eliminér eventuelle tilstopninger.C. Rens kontraventilen med omhu.
5	Pumpen stopper efter kort tid.	A. Den termo-amperometriske beskyttelsesanordning stopper pumpen.	A. Kontrollér at væsken, der skal pumpes, ikke er for tyktflydende, da dette medfører overophedning af motoren.B. Kontrollér at vandtemperaturen ikke er for høj.C. Kontrollér at pumpehjulet ikke er blokeret af faste legemer.D. Forsyning i uoverensstemmelse med mærkedata.

12. GARANTI

Enhver modifikation, som ikke er autoriseret på forhånd af fabrikanten, fritager denne for ethvert ansvar. Alle de anvendte reservedele, i forbindelse med reparation, skal være originale, og alt anvendt udstyr sk være autoriseret af fabrikanten, med henblik på at kunne garantere den maksimale sikkerhed for maskinerne og de anlæg, som disse kan monteres på.

Dette produkt er dækket af en garanti (i 24 måneder fra købsdato i det Europæiske Fællesskab) hvad angår alle defekter, som kan henledes til fabrikationsfejl eller materialeskavanker.

Under garantien kan produktet, efter fabrikantens skøn, enten blive udskiftet med et i perfekt funktionsstand eller blive repareret gratis, hvis de følgende forhold er opfyldt:

• Produktet er blevet anvendt korrekt, i overensstemmelse med anvisningerne og uden at der, hverken af køber eller af tredjepart, er blevet foretaget reparationsforsøg herpå.
• Produktet er blevet overdraget til salgsstedet med vedlagt dokumentation, der attesterer købet (faktura eller kassebon) samt en kort beskrivelse af det foreliggende problem.

Pumpehjulet og andre sliddele indgår ikke i garantien. Indgreb under garanti ændrer i intet tilfælde garantiens oprindelige varighed.
