MANUALE UTENTE D-CWP 300 TALLAS

4.1 Immagazzinaggio 6
4.2 Trasporto 6
4.3 Peso e dimensioni 6

1. AVVERTENZE......6
2. INSTALLAZIONE 6
3. ALLACCIAMENTO ELETTRICO 7
4. AVVIAMENTO....7
5. PRECAUZIONI 7
6. MANUTENZIONE E PULIZIA 7

10.1 Pulizia della griglia di aspirazione .... 7
10.2 Pulizia della girante .... 7
10.3 Pulizia e verifica del galleggiante integrato .... 7

1. RICERCA GUASTI......8
2. GARANZIA......8

AVVERTENZE

Prima di procedere

all'installazione leggere attentamente tutta la documentazione.

Prima di ogni intervento staccare la spina. Evitare nel modo più assoluto il funzionamento a secco: la pompa va azionata esclusivamente quando è immersa nell'acqua. Se questa si esaurisce, la pompa deve essere subito disattivata staccando la spina dalla corrente.

1. APPLICAZIONI

Le pompe sono di tipo sommergibile, progettate e costruite per pompare acque chiare, per impieghi domestici, con funzionamento manuale o automatico, per prosciugamento di scantinati ed autorimesse soggette ad allagamenti, per pompaggio di pozzi di drenaggio, pompaggio di pozzetti raccolta acque piovane o di infiltrazioni provenienti da grondaie, etc. Grazie alla forma compatta e maneggevole trovano anche particolari applicazioni come pompe portatili per casi di emergenza quali, prelievo d'acqua da serbatoi o fiumi, svuotamento di piscine e fontane o di scavi o sottopassaggi. Idonea anche per giardinaggio ed hobbistica in genere.

Queste pompe non possono essere utilizzate in piscine, stagni, bacini con presenza di persone, e o per il pompaggio di idrocarburi (benzina, gasolio, oli combustibili, solventi, ecc.) secondo le norme antinfortunistiche vigenti in materia. Non sono progettate per un uso continuo, ma di emergenza per un periodo limitato. Prima di riporle sarebbe buona norma prevedere una fase di pulizia. Vedi capitolo "Manutenzione e Pulizia".

2. LIQUIDI POMPABILI

Acque fresche	•
Acqua piovana	•
Acque chiare di rifiuto	•
Acque sporche	○
Acque cariche grezze contenenti corpi solidi con fibre lunghe	○
Acqua di fontana	•
Acqua di fiume o lago	•
Dimensione delle particelle max. [mm]	∅ 5

Adatto

o Non adatto

La pompa e' a tenuta stagna e deve essere immersa nel liquido fino ad una profondita' massima di 7m. Vedi Tabella 3.

3. DATI TECNICI E LIMITAZIONI D'USO

• Tensione di alimentazione: 220-240V, vedi targhetta dati elettrici
- Fusibili di linea ritardati (versione 220-240V): valori indicativi (Ampere)
• Temperatura di magazzinaggio: -10^ +40^

Fusibili di linea 220-240V50Hz	Tabella 2
2

ITALIANO

		Drenaggio acque chiare
	Modello	P1=300	P1=600
Dati Elettrici	P1 Potenza assorbita Nominale [W]	300	600
	Voltaggio di rete [V]	220-240 AC	220-240 AC
	Frequenza di rete [Hz]	50	50
	Corrente [A]	1.3	2.5
	Condensatore [μF]	8	12.5
	Condensatore [Vc]	450	450
Dati Idraulici	Portata max. [l/min]	125	195
	Prevalenza max. [m]	6.5	9
	Prevalenza max. [bar]	0.65	0.9
	Max. profondita' immersione [m]	7	7
	Altezza di avvio min. AUT [mm]	115	115
	Altezza di arresto [mm]	45	45
	Altezza acqua residua AUT [mm]	2-3	2-3
Campo d'impiego	Lungh. Cavo alimentazione [m]	10	10
	Tipo cavo	H05 RNF	H05 RNF
	Grado di protezione del motore	IP X8	IP X8
	Classe d'isolamento	F	F
	Campo temperatura del liquido [°C] secondo EN 60335-2-41 per uso domestico	0 °C / +35 °C	0 °C / +35 °C
	Dimensione delle particelle max. [mm]	∅ 5	∅ 5
	Max. Temperatura ambiente [°C]	+40 °C	+40 °C
Peso	DNM GAS	1" 1/4 M	1" 1/4 M
	Peso Netto/Lordo ca. [kg]	4.8 / 5.5	5.3 / 6

Tabella 3

La pompa che non appoggia su una base non può sorreggere il peso delle tubazioni il quale dev'essere sostenuto diversamente.

4. GESTIONE

4.1 Immagazzinaggio

Tutte le pompe devono essere immagazzinate in luogo coperto, asciutto e con umidità dell'aria possibilmente costante, privo di vibrazioni e polveri. Vengono fornite nel loro imballo originale nel quale devono rimanere fino al momento dell'installazione.

4.2 Trasporto

Evitare di sottoporre i prodotti ad inutili urti e collisioni.

4.3 Peso e dimensioni

La targhetta adesiva posta sull'imballo riporta l'indicazione del peso totale dell'elettropompa e delle sue dimensioni.

5. AVVERTENZE

Le pompe non devono mai essere trasportate, sollevate o fatte funzionare sospese facendo uso del cavo di alimentazione, utilizzare l'apposita maniglia.

• La pompa non deve mai essere fatta funzionare a secco.
• Il dispositivo di tenuta contiene del lubrificante atossico ma che può alterare le caratteristiche dell'acqua, nel caso si tratti di acqua pura, se la pompa dovesse avere delle perdite.

6. INSTALLAZIONE

Avvitare il gomito con attacco portagomma presente nell'imballo. Utilizzare inoltre una fascetta stringitubo per fissare il tubo all'attacco.

• Nel caso in cui il fondo del pozzetto, dove la pompa dovrà poggiare, presentasse notevole sporcizia, è opportuno prevedere un supporto rialzato al fine di evitare intasamenti alla griglia di aspirazione (Fig.1).
• Immergere totalmente la pompa nell'acqua.
• Prevedere che il pozzetto di alloggiamento abbia dimensioni minime come valori seguenti: Dimensioni base min. (mm) 200x200 / Altezza min. (mm) 400
• Il pozzetto dovrà sempre essere dimensionato anche in relazione alla quantità d'acqua in arrivo ed alla portata della pompa in modo da non sottoporre il motore ad eccessivi avviamenti/ora, e' strettamente consigliato non superare i 20 avviamenti/ora.

La pompa deve essere installata in posizione verticale!

ITALIANO

7. ALLACCIAMENTO ELETTRICO

La lunghezza del cavo di alimentazione presente sulla pompa limita la profondità massima di immersione nell'utilizzo della pompa stessa. Attenersi alle indicazioni riportate in targhetta tecnica e in questo manuale tabella 3.

8. AVVIAMENTO

1) Inserire la spina del cavo di alimentazione in una presa di corrente a 220-240V.
2) Quando il galleggiante raggiunge il livello ON la pompa si avviera' e rimarra' in funzione fino al raggiungimento del livello di OFF.

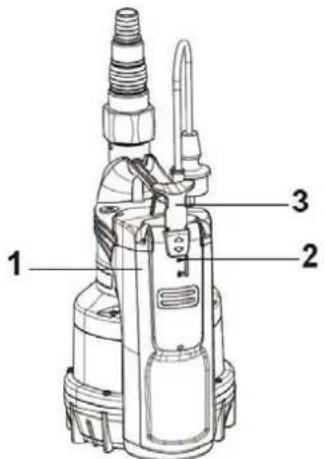

3) L'interruttore galleggiante integrato avvia ed arresta automaticamente la pompa quando l'indicatore (2) è posizionato su "A".
4) Per far partire la pompa è necessario sollevare la manopola di selezione (3) posizionando l'indicatore (2) su "M". In queste condizioni la pompa aspira fino a 2-3 mm.
5) Per verificare il corretto funzionamento e pulizia del galleggiante aprire il coperchio (1) posizionando la manopola di selezione (3) su "O".

Funzionamento automatico (A):

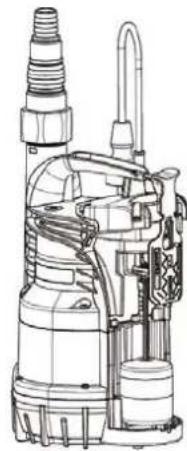

Funzionamento manuale (M):

1 2 3

PERICOLO DI GELO: quando la pompa rimane inattiva a temperatura inferiore a 0°C, è necessario assicurarsi che non ci siano residui d'acqua che ghiacciando possano creare incrinature delle parti plastiche.

Se la pompa è stata utilizzata con sostanze che tendono a depositarsi, o con acqua clorata risciacquare dopo l 'uso, con un potente getto d'acqua in modo da evitare il formarsi di depositi od incrostazioni che tenderebbero a ridurre le caratteristiche della pompa.

10. MANUTENZIONE E PULIZIA

L'elettropompa nel funzionamento normale non richiede alcun tipo di manutenzione. In ogni caso tutti gli interventi di riparazione e manutenzione si devono effettuare solo dopo aver scollegato la pompa dalla rete di alimentazione. Quando si fa ripartire la pompa, assicurarsi che sia sempre montato il filtro di aspirazione in modo da non creare pericolo o possibilità di contatto casuale con le parti in movimento.

10.1 Pulizia della griglia di aspirazione

(Fig.2)

• Disinserire l'alimentazione elettrica della pompa.
  • Far drenare la pompa.
• Svitare le viti di fissaggio sul filtro (b).
• Rimuovere la griglia di aspirazione (c).
  • Pulire e rimontare la griglia di aspirazione.

10.2 Pulizia della girante

(Fig.3)

• Disinserire l'alimentazione elettrica della pompa.
  • Far drenare la pompa.
  • Svitare le viti di fissaggio sul filtro (b).
• Rimuovere la griglia di aspirazione (c).
• Lavare la pompa con acqua pulita per rimuovere possibili impurità fra il motore e la camicia della pompa (d).
• Pulire la girante (d).
• Verificare che la girante possa ruotare liberamente.
• Assemblare le parti in senso opposto alla sequenza di smontaggio.

10.3 Pulizia e verifica del galleggiante integrato

(Fig.4)

• Disinserire l'alimentazione elettrica della pompa.
  • Far drenare la pompa.
• Spingere la leva dell'interruttore e disassemblare la copertura del galleggiante.
• Estrarre il galleggiante, verificare se del materiale ne impedisce il libero scorrimento e nel caso procedere ad una pulizia.
• Assemblare le parti in senso opposto alla sequenza di smontaggio.

11. RICERCA GUASTI

Prima di iniziare la ricerca guasti è necessario interrompere il collegamento elettrico della pompa (togliere la spina dalla presa). Se il cavo di alimentazione o la pompa in qualsiasi sua parte elettrica è danneggiata l'intervento di riparazione o sostituzione deve essere eseguito dal Costruttore o dal suo servizio o assistenza tecnica o da una persona con qualifica equivalente in modo da prevenire ogni rischio.

INCONVENIENTI		VERIFICHE (possibili cause)	RIMEDI
1	Il motore non parte e non genera rumori.	A. Verificare che il motore sia sotto tensione.B. Verificare i fusibili di protezione.C. L'interruttore non viene attivato dal galleggiante.	A. Verificare che la spina sia correttamente inserita.B. Se bruciati sostituirli.C. -Verificare che il galleggiante si muova liberamente.- Aumentare la profondità del pozzetto.
2	La pompa non eroga portata.	A. La griglia di aspirazione o le tubazioni sono ostruite.B. La girante è usurata od ostruita.C. La prevalenza richiesta è superiore alle caratteristiche della pompa.D. Presenza d'aria.E. Livello sotto il minimo di aspirazione.	A. Rimuovere le ostruzioni o distendere la tubazione se attorcigliata.B. Sostituire la girante o rimuovere l'ostruzione.C. Sostituirla con una con prevalenza piu' alta.D. Attendere almeno 1 minuto finche' non viene eliminate.
3	La pompa non si arresta.	A. L'interruttore non viene disattivato dal galleggiante.	A. Verificare che il galleggiante si muova liberamente.
4	La portata è insufficiente.	A. Verificare che la griglia di aspirazione non sia parzialmente ostruita.B. Verificare che la girante o il tubo di mandata non siano parzialmente ostruiti od incrostati.C. Verificare che la valvola di ritegno (se prevista) non sia parzialmente intasata.	A. Rimuovere eventuali ostruzioni.B. Rimuovere eventuali ostruzioni.C. Pulire accuratamente la valvola di ritegno.
5	La pompa si arresta dopo aver funzionato poco tempo.	A. Il dispositivo di protezione termo amperometrica arresta la pompa.	A. Verificare che il liquido da pompare non sia troppo denso perché causerebbe il surriscaldamento del motore.B. Verificare che la temperatura dell'acqua non sia troppo elevata.C. Verificare che nessun corpo solido blocchi la girante.D. Alimentazione non conforme ai dati di targa.

12. GARANZIA

Qualsiasi modifica non autorizzata preventivamente, solleva il costruttore da ogni tipo di responsabilità. Tutti i pezzi di ricambio utilizzati nelle riparazioni devono essere originali e tutti gli accessori devono es autorizzati dal costruttore, in modo da poter garantire la massima sicurezza delle macchine e degli impi su cui queste possono essere montate.

Questo prodotto è coperto da garanzia legale (nella Comunità Europea per 24 mesi a partire dalla data di acquisto) relativamente a tutti i difetti imputabili a vizi di fabbricazione o di materiale impiegato.

Il prodotto in garanzia potrà essere, a discrezione, o sostituito con uno in perfetto stato di funzionamento o riparato gratuitamente qualora vengano osservate le seguenti condizioni:

• il prodotto sia stato adoperato in modo corretto e conforme alle istruzioni e nessun tentativo di riparazione sia stato eseguito dall'acquirente o da terzi,
• il prodotto sia stato consegnato nel punto vendita di acquisto, allegando il documento che attesta l'acquisto (fattura o scontrino fiscale) e una breve descrizione del problema riscontrato.

La girante e le parti soggette a usura, non rientrano nella garanzia. L'intervento in garanzia non estende in nessun caso il periodo iniziale.
