NAVODILA ZA UPORABO D-CWP 300 TALLAS

4.1 Skladiščenje 102
4.2 Prevažanje 102
4.3 Teža in velikost.... 102

1. OPOZORILO 102
2. NAMESTITEV....102
3. PRIKLOP NA ELEKTRIKO....103
4. ZAGON 103
5. VARNOSTNI UKREPI.... 103
6. ČIŠČENJE IN VZDRŽEVANJE.... 103

10.1 Čiščenje sesalne rešetke.... 103
10.2 Čiščenje rotorja.... 103
10.3 Čiščenje in preverjanje vgrajenega plovca.... 103

1. ISKANJE OKVARE.... 104
2. GARANCIJA 104

OPOZORILO

Pred nameščanjem

natančno preberite celotno dokumentacijo.

Pred vsakim posegom jo izklopite iz napajanja. V vsakem primeru se delovanju na suho: črpalka se lahko zažene le, ko je potopljena vode zmanjka, morate črpalo takoj izklopiti iz napajanja.

1. UPORABA

Črpalke so potopne, načrtovane in zgrajene za črpanje čistih, za gospodinjsko uporabo, z ročnim ali avtomatičnim delovanjem, za izsuševanje poplavljenih kletnih prostorov in garaž, za črpanje jaškov za odvodnjavanje, črpanje jaškov za zbiranje deževnice ali vode iz žlebov itd.

Zaradi kompaktnosti in priročnosti so uporabne tudi kot prenosne črpalke za nujne primere kot je zajemanje vode iz rezervoarjev ali rek, praznjenje bazenov in vodnjakov ali izkopov in podhodov. Primerna je tudi za vrtnarstvo in konjičke na sploh.

Teh črpalk ni mogoče uporabljati v bazenih, mlakah, bazenih z ljudmi oz. za črpanje ogljikovodikov (bencina, dizelskega goriva, oljnih goriv, topil itd.) v skladu z veljavnimi protinezgodnimi predpisi za področje. Niso oblikovane za stalno rabo temveč za nujno kratkotrajno rabo. Pred shranjevanjem je priporočljivo čiščenje. Glej poglavje "Čiščenje in vzdrževanje".

2. TEKOČINE, KI JIH JE MOGOČE ČRPATI

Sladke vode	•
Deževnica	•
Čiste odpadne vode	•
Umazane vode	○
Grobe odpadne vode s trdnimi delci z dolgimi vlakni	○
Voda iz vodnjaka	•
Voda iz rek ali jezer	•
Velikost delcev maks. [mm]	5

Preglednica 1

• Primerno
  o Neprimerno

Črpalka je vodotesna in jo morate potopiti v tekočino do globine največ 7 m. Glej preglednico št. 3

3. TEHNIČNI PODATKI IN OMEJITVE UPORABE

• Napajalna napetost: 220-240V, glej tablico s podatki o elektriki
• Tokovni prekinjevalnik (različica 220-240V): okvirne vrednosti (amper)
  • Temperatura skladiščenja: -10°C +40°C

Omrežna varovalka220-240V 50 Hz

2

Preglednica 2

SLOVENŠČINA

		Črpanje čiste vode
	Model	P1=300	P1=600
Električni podatki	P1 Nominalna vhodna moč [W]	300	600
	Napetost omrežja	220-240 AC	220-240 AC
	Frekvenca omrežja [Hz]	50	50
	Tok [A]	1.3	2.5
	Kondenzator [μF]	8	12.5
	Kondenzator [Vc]	450	450
Hidravlični podatki	Maks. pretok [l/min]	125	195
	Maks. sesalna višina [m]	6.5	9
	Maks. sesalna višina [bar]	0.65	0.9
	Maks. globina potopa [m]	7	7
	Maks. tlak [bar]	115	115
	Globina sesanja [m/min]	45	45
	Višina preostale vode [mm]	2-3	2-3
Področje uporabe	Dol. Napajalni kabel [m]	10	10
	Vrsta kabla	H05 RNF	H05 RNF
	Stopnja zaščite motorja	IP X8	IP X8
	Izolacijski razred	F	F
	Polje temperature tekočine [°C]v skladu z EN 60335-2-41 za uporabo vgospodinjstvu	0 °C / +35 °C	0 °C / +35 °C
	Maks. velikost delcev [mm]	∅ 5	∅ 5
	Maks. Temperatura okolja [°C]	+40 °C	+40 °C
Teža	DNM GAS	1" 1/4 M	1" 1/4 M
	Neto/bruto teža ca. [kg]	4.8 / 5.5	5.3 / 6

Preglednica 3

Črpalka, ki ne stoji na podlagi ne more vzdržati teže cevovoda, ki ga je treba drugače podpreti.

4. UPRAVLJANJE

4.1 Skladiščenje

Vse črpalke je treba skladiščiti v zaprtih in suhih prostorih s konstantno vlažnostjo zraka, brez vibracij in prašnih delcev. Dobavljajo se v originalnem pakiranju in se ne smejo odvijati do namestitve.

4.2 Prevažanje

Izdelkov ne izpostavljajte nepotrebnim udarcem in trkom.

4.3 Teža in velikost

Na nalepki na embalaži je navedena skupna teža električne črpalke in njena velikost.

5. OPOZORILO

Črpalk se ne sme nikoli prevažati, dvigovati ali vklapljati tako, da visijo na napajalnem kablu. Za to se uporablja ustrezna ročica.

• Črpalke se ne sme nikoli vključiti na suhem.
• Tesnilo vsebuje netoksično mazivo, ki lahko spremeni značilnosti vode, će gre za čisto vodo in bi črpalka puščala.

6. NAMESTITEV

Koleno privijte s priključkom za cev, ki ga najdete v embalaži. Za pritrditev cevi na priključek uporabite objemko.

- Če bi bilo dno jaška na katero bo postavljena črpalka, zelo umazano, je priporočljivo predvideti dvignjeno podlago, da ne bi prišlo do zamašitve sesalne rešetke (Sl. 1).

- Črpalko v celoti potopite v vodo.

- Predvidite minimalne mere namestitvenega jaška kot sledi: Min. osnovna velikost (mm) 200x200 / Min. višina (mm) 400

- Velikost jaška je vedno treba izbirati tudi glede na količino vode in na nosilnost črpalke, da bi preprečili prepogosto zaganjanje motorja/uro. Zelo se priporoča, da se ne prekorači 20 zagonov/uro.

Črpalko je treba namestiti pokončno!

SLOVENŠČINA

7. PRIKLOP NA ELEKTRIKO

Dolžina napajalnega kabla črpalke omejuje največjo možno globino potopa pri uporabi same črpa Upoštevajte navodila na tehnični tablici in v 3. tabeli tega priročnika.

8. ZAGON

1) Vključite vtikač napajalnega kabla v vtičnico z napetostjo 220-240V.
2) Ko bo plovec dosegel nivo ON se bo črpalka zagnala in bo delovala dokler ne doseže nivoja OFF.

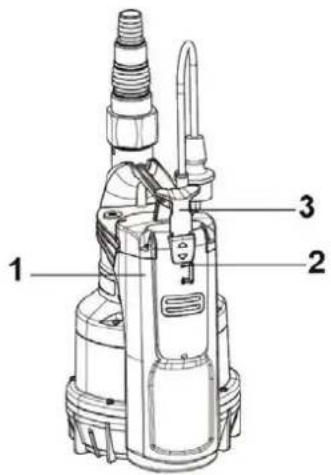

Avtomatsko delovanje (A):

3) Integrirano stikalo avtomatski vključi in izključi iz pogona črpalko, kadar je indikator (2) v položaju "A"

Ročno delovanje (M):

4) Da bi postavili v pogon črpalko je potrebno dvigniti gumb za izbiro (3) in postaviti indikator (2) na "M". Pod tem pogojem črpalka vsesava od 2 do 3 mm.
5) Da bi preverili će črpalka pravilno deluje in je plovec čist, odprite pokrov (1) in postavite gumb za izbiro na "O"

NEVARNOST ZMRZOVANJA: će črpalka ostane v mirovanju pri temperaturi, ki je nižja od 0°C, je treba preveriti, da ni ostankov vode, ki bi lahko, će bi zmrznila, poškodovala plastične delce.

Če se je črpalka uporabljala s snovmi, ki se rade posedajo ali s klorirano vodo, jo po uporabi splahnite z močnim vodnim curkom, da se ne bi naredila prevleka, ki bi poslabšala značilnosti črpalke.

10. ČIŠČENJE IN VZDRŽEVANJE

Med normalnim delovanjem električna črpalka ne potrebuje vzdrževanja. Celotno vzdrževanje in popravila se lahko izvaja le po izklopu črpalke iz napajalnega omrežja. Ob ponovnem zagonu črpalke preverite, da je vedo nameščen sesalni filter, da ne bi povzročili nevarnosti ali možnosti za stik z gibajočimi delci.

10.1 Čiščenje sesalne rešetke

(S1.2)

• Izklopite črpalko iz napajalnega omrežja.
• Izpraznite črpalko.
• Odvijte vijake, ki pritrjujejo filter (b).
• Odstranite sesalno rešetko (c).
• Očistite in ponovno namestite sesalno rešetko.

10.2 Čiščenje rotorja

(SI.3)

• Izklopite črpalko iz napajalnega omrežja.
• Izpraznite črpalko.
  • Odvijte vijake, ki pritrjujejo filter (b).
• Odstranite sesalno rešetko (c).
• Operite črpalko s čisto vodo, da odstranite morebitne nečistoče med motorjem in ohišjem črpalke (d).
• Očistite rotor (d).
• Preverite, če se rotor lahko prosto vrti.
• Sestavite dele v obratnem vrstnem redu kot pri razstavljanju.

10.3 Čiščenje in preverjanje vgrajenega plovca

(SI.4)

• Izklopite črpalko iz napajalnega omrežja.
• Izpraznite črpalko.
• Potisnite ročico stikala in odstranite pokrov plovca.
• Izvlecite plovec, preverite, če kaj ovira njegovo prosto premikanje in po potrebi očistite.
• Preverite, če se rotor lahko prosto vrti.
• Sestavite dele v obratnem vrstnem redu kot pri razstavljanju.

11. ISKANJE OKVARE

TEŽAVE		PREVERJANJE (možni vzroki)	REŠITVE
1	Motor se ne zažene in ne proizvaja hrupa.	A. Preverite, će je motor pod napetostjo.B. Preverite zaščitne varovalke.C. Plovec ne vključi stikala.	A. Preverite, će je vtikač pravilno vtaknjen.B. Če so pregorele, jih zamenjajte.C. -Preverite, da se plovec lahko prostogiblje.-Povečajte globino jaška.
2	Črpalka ne omogoča pretoka.	A. Sesalna rešetka ali cevovod sta zamašena.B. Rotor je obrabljen ali oviran.C. Zahtevana sesalna višina je višja od značilnosti črpalke.D. Prisotnost zraka.E. Nivo je pod minimalno možno točko vsesavanja.	A. Odstranite ovire ali raztegnite cevi, će so zavite.B. Zamenjajte rotor ali odstranite oviro.C. Zamenjajte jo z drugo, z višjo sesalno višino.D. Počakajte vsaj minuto, dokler se ne odstrani.
3	Črpalka se ne ustavi.	A. Plovec ne izključi stikala.	A. Preverite, da se plovec lahko prostogiblje.
4	Nezadostna sesalna višina.	A. Preverite, da sesalna rešetka ni delno ovirana.B. Preverite, da rotor ali dovodna cev nista delno ovirana ali nimata oblog.C. Preverite, da varnostni ventil (če predviden) ni delno zamašen.	A. Odstranite morebitne ovire.B. Odstranite morebitne ovire.C. Skrbno očistite varnostni ventil.
5	Črpalka se ustavi po krajšem delovanju.	A. Naprava za termično amprerometrično zaščito ustavi črpalko.	A. Preverite, da tekočina za črpanje ni pregosta, saj bi povzročila pregrevanje motorja.B. Preverite, da temperatura vode ni previsoka.C. Kontrolirajte, da noben trd predmet ne blokira napravo za vrtenje.D. Napajanje ni v skladu s podatkitablice.

12. GARANCIJA

Vsi nepooblaščeni posegi proizvajalca razbremenjujejo vsakršne odgovornosti. Vsi rezervni deli, ki uporabljajo pri popravilu morajo biti originalni in vsi pripomočki morajo biti pooblaščeni s strani proizvajalca, tako da slednji lahko zagotovi maksimalno varnost strojev in sistemov, na katere se ti lahk nameščajo.

Ta izdelek krije pravno jamstvo (v Evropski skupnosti 24 mesecev od dneva nakupa) za vse napake zaradi proizvodnih napak ali napak na uporabljenem materialu.

Izdelek pod garancijo bo lahko zamenjan z drugim, brezhibno delujočim,

ali brezplačno popravljen, će za to obstajajo sledeči pogoji:

• izdelek je bil rabljen ustrezno in v skladu z navodili ter ni prišlo do poskusa popravila s strani kupca ali tretjih oseb.
• izdelek je bil oddan na prodajnem mestu vključno z dokazilom o nakupu (račun ali blagajniški izpis) in krajšim opisom težave.

Rotor in delci, ki so podvrženi obrabi, niso vključeni v garancijo. Poseg pod garancijo le te ne podaljšuje.
