Produkto tipas	Vandens siurblys, panardinamas švariam vandeniui
Prekės ženklas	TALLAS
Modelis	D-CWP 300
Maitinimo įtampa	220-240 V AC, 50 Hz
Vardinė absorbuota galia (P1)	300 W
Vardinė srovė	1.3 A
Kondensatorius	8 μF / 450 V
Maksimalus debitas	125 l/min
Maksimalus manometrinis aukštis	6.5 m (0.65 bar)
Maksimalus panardinimo gylis	7 m
Minimalus paleidimo aukštis (automatinis)	115 mm
Sustabdymo aukštis	45 mm
Liekamojo vandens aukštis (priverstinis veikimas)	2-3 mm
Maitinimo laido ilgis	10 m
Laido tipas	H05 RNF
Variklio apsaugos laipsnis	IP X8
Izoliacijos klasė	F
Skysčio temperatūra	0 °C à +35 °C
Maksimali aplinkos temperatūra	+40 °C
Maksimalus dalelių dydis	∅ 5 mm
Išleidimo jungtis	DNM GAZ 1" 1/4 M
Neto svoris	4.8 kg
Bruto svoris	5.5 kg
Paskirtis	Rūsių, garažų, šulinių sausinimas, lietaus vanduo, sodininkystė
Priežiūra	Reguliarus siurblio filtro, sparnuotės ir plūdės valymas
Saugumas	Nenaudoti sausai; prieš bet kokius veiksmus atjunkite nuo elektros
Garantija	24 mėnesių teisinė (ES), išskyrus susidėvinčias dalis, atsarginių dalių prieinamumas 5 metai

Dažnai užduodami klausimai - D-CWP 300 TALLAS

Kokių skysčių galiu siurbti su D-CWP 300 siurbliu?

Šis siurblys skirtas siurbti švarų vandenį: šviežią vandenį, lietaus vandenį, švarias nuotekas, fontanų, upių ar ežerų vandenį. Jis gali turėti dalelių iki 5 mm. Jis netinka angliavandeniliams ar vandeniui su ilgais pluoštais.

Kaip teisingai sumontuoti siurblį?

Užmontuokite pateiktą jungtį ant siurblio ir pritvirtinkite žarną spaustuku. Pastatykite siurblį vertikaliai šulinyje, palikdami bent 5 cm aplink plūdę. Įsitikinkite, kad siurbimo filtras neliečia dugno, kad išvengtumėte užsikimšimo.

Kaip veikia automatinis ir rankinis režimai?

Automatinio režimo (A) metu integruota plūdė paleidžia siurblį, kai vandens lygis pasiekia ON lygį, ir sustabdo jį ties OFF lygiu. Rankiniu režimu (M) siurblys veikia nuolat, kol perjungsite jį į OFF (O) padėtį. Rankinis režimas leidžia išsiurbti iki 2-3 mm liekamojo vandens.

Ar galiu siurblį naudoti nuolat?

Ne, šis siurblys skirtas avariniam arba pertraukiamam naudojimui, o ne nuolatiniam darbui. Nerekomenduojama viršyti 20 paleidimų per valandą.

Ką daryti, jei siurblys neužsiveda?

Pirmiausia patikrinkite, ar kištukas tinkamai įjungtas ir ar nesudegę saugikliai. Įsitikinkite, kad plūdė gali laisvai judėti. Jei problema išlieka, laidas arba elektrinis komponentas gali būti pažeisti; kreipkitės į klientų aptarnavimo tarnybą.

Kaip išvalyti siurbimo filtrą?

Atjunkite siurblį, ištuštinkite jį, tada atsukite filtro varžtus ir nuimkite filtrą. Nuvalykite jį švariu vandeniu ir sumontuokite atgal. Šią procedūrą atlikite reguliariai, kad išvengtumėte užsikimšimų.

Kaip išvalyti siurblio sparnuotę?

Atjungę ir ištuštinę siurblį, nuimkite siurbimo filtrą. Nuplaukite vidų švariu vandeniu, kad pašalintumėte nešvarumus tarp variklio ir korpuso. Išvalykite sparnuotę ir patikrinkite, ar ji laisvai sukasi prieš sumontuodami atgal.

Kaip patikrinti ir išvalyti integruotą plūdę?

Išjunkite siurblį ir ištuštinkite. Paspauskite svirtį vertikaliai į O padėtį, tada traukite link savęs, kad išimtumėte plūdę. Išvalykite ją ir įsitikinkite, kad jokios dalelės netrukdo jos judėjimui. Sumontuokite atgal atvirkštine tvarka.

Koks yra maksimalus panardinimo gylis?

Siurblys gali būti panardintas iki 7 metrų gylio, naudojant 10 metrų H05 RNF tipo maitinimo laidą. Laikykitės šios ribos, kad užtikrintumėte sandarumą.

Ką daryti užšalimo atveju?

Jei siurblys nenaudojamas esant žemesnei nei 0°C temperatūrai, visiškai jį ištuštinkite, kad liekamasis vandens neužšaltų ir nesutrūkinėtų plastikinės dalys. Po naudojimo jį išskalaukite, jei siurbėte medžiagas, kurios gali nusėsti.

NAUDOJIMO INSTRUKCIJA D-CWP 300 TALLAS

4.1 Laikymas 61
4.2 Transportavimas....61
4.3 Svoris ir matmenys....61

1. ISPÉJIMAI 61
2. IRENGIMAS 61
3. ELEKTROS JRANGOS PRIJUNGIMAS 62
4. PALEIDIMAS....62
5. ATSARGUMO PRIEMONÉS 62
6. PRIEŽIŪRA IR VALYMAS 62

siurblj, atidžiai perskaitykite visus dokumentus.

Prieš imdamiesi bet kokių veiksmų, ištraukite kištuką iš elektros lizdo.

Siurblys jokiu būdu negali veikti be vandens sausai: siurblj galima jjungti ti tuomet, kai jis yra panardintas i vandenj. Jeigu vanduo išsenka, siurblj reiki nedelsiant išjungti, atjungiant ji nuo elektros srovės.

1. NAUDOJIMO SRITIS

Šie panardinami siurbliai sukurti ir pagaminti nekenksmingiems vandenims siurbti, buitiniam naudojimui, rankiniu arba automatiniu būdu, užlietiems rūsiams ir garažams sausinti, siurbimui drenažo šuliniuose, lietaus vandens surinkimo šuliniuose ar per stogvamzdžius ir latakus surenkamo vandens siurbimui bei kt.

Kompaktiškumo ir manevringumo déka, taip pat gali būti naudojami kaip kilnojami siurbliai avarinių situacijų atvejais, pavyzdžiui, vandeniui iš rezervuarų ar upių paimti, baseinams, fontanams, iškasoms ar požeminėms galerijoms ištuštinti. Siurbliai taip pat tinka sodo ir kitiems darbams atlikti.

Šie siurbliai negali būti naudojami baseinuose, tvenkiniuose ir kituose vandens telkiniuose tuomet, kai juose yra žmonių, arba angliavandeniliams (benzinui, dyzelinui, degiosioms alyvoms, tirpikliams ir pan.) persiurbti vadovaujantis galiojančių nelaimingų atsitikimų prevencijos taisyklių reikalavimais. Netinka nuolatiniam naudojimui, naudotini avariniais atvejais ribotą laiką. Pasinaudojus rekomenduojama išvalyti Žiūrėti skyrių „Priežiūra ir valymas“.

Švarūs vandenys	•
Lietaus vanduo	•
Nekenksmingi nutekamieji vandenys	•
Purvini vandenys	○
Neapdoroti vandenys, kuriuose yra kietujų kūnų ir ilgapluoščių priemaišų	○
Fontanų vanduo	•
Upių ar ežerų vanduo	•
Didž. dalelių matmenys (mm)	5

• Tinkami siurbimui vandenys
- Netinkami siurbimui vandenys

Siurblys yra sandarus, jī reikia panardinti j vandenj ne didesniame kaip 7 m gylyje. Žiūréti 3 lentelę.

3. TECHNINIAI DUOMENYS IR NAUDOJIMO APRIBOJIMAI

• Maitinimo įtampa: 220-240V žiūrėkite elektrinių komponentų duomenų plokštelėje
• Išjungimo vėlinimo linijiniai lydiei saugikliai (220-240V versija): orientacinės vertės (išreikštos amperais)
  • Laikymo temperatūra: -10°C +40°C

Linijiniai lydiei saugikliai220-240V 50Hz

2

2 lentelè.

LIETUVIŲ

		Nekenksmingų vandenų drenavimas
	Modelis	P1=300	P1=600
Elektros duomenys	P1 Absorbuota nominali galia (W)	300	600
	Tinklo įtampa (V)	220-240 AC	220-240 AC
	Tinklo dažnis (Hz)	50	50
	Srovė (A)	1.3	2.5
	Kondensatorius (μF)	8	12.5
	Kondensatorius (Vc)	450	450
Hidrauliniai duomenys	Didž. našumas (l/min.)	125	195
	Didž. kėlimo aukštis (m)	6.5	9
	Didž. kėlimo slėgis (bar)	0.65	0.9
	Didž. panardinimo gylis (m)	7	7
	Maž. AUT paleidimo aukštis (mm)	115	115
	Stabdymo aukštis (mm)	45	45
	AUT Likusio vandens aukštis (mm)	2-3	2-3
Galimas naudojimas	Maitinimo kabelio ilgis (m)	10	10
	Kabelio tipas	H05 RNF	H05 RNF
	Variklio apsaugos laipsnis	IP X8	IP X8
	Izoliacinė klasė	F	F
	Skysčių temperatūros ribos [°C] pagal EN 60335-2-41 standartą dėl buitinių prietaisų	0 °C / +35 °C	0 °C / +35 °C
	Didž. dalelių matmenys (mm)	∅ 5	∅ 5
	Didž. aplinkos temperatūra (°C)	+40 °C	+40 °C
Svoris	Hidraulinės dalies dydis DNM GAS	1" 1/4 M	1" 1/4 M
	Apytikslis neto (grynasis) / bruto (bendrasis) svoris (kg)	4.8 / 5.5	5.3 / 6

3 lentelè.

I pagrindą neatremtas siurblys negali išlaikyti vamzdžių svorio, todėl jiems turi būti užtikrinama kita atrama.

4. VALDYMAS

4.1 Laikymas

Visi siurbliai turi būti laikomi uždarose sausose patalpose, kuriose, jeigu jmanoma, būtų palaikomas pastovus drėgnumo lygis ir kuriose nėra vibracijos bei dulkių. Siurbliai pristatomi originalioje pakuotėje ir turi būti jose laikomi iki įrengimo pradžios.

4.2 Transportavimas

Venkite smūgių ir įrenginio susidūrimo su kitais daiktais.

Ant pakuotės priklijuotoje lentelėje nurodytas bendras elektrinio siurblio svoris ir jo matmenys.

5. ISPÈJIMAI

Siurblių jokiu būdu negalima perkelti iš vienos vietos į kitą, kelti į viršų ar leisti jiems veikti pakabinus juos naudojant maitinimo kabelį, naudokite tam skirtą rankeną.

• Siurblys niekuomet neturi veikti tuščiaja eiga („sausai“).
• Sandarinimo sistemoje yra naudojamas netoksinis tepalas, tačiau jis gali pakeisti švaraus vandens savybes nedidelio nuotėkio iš siurblio atveju.

6. IRENGIMAS

Prisukite pridėtą alkūninę jungti vamzdžiams (žarnoms). Taip pat naudokite vamzdžių tvirtinimo juostą vamzdžiui (žarnai) prie jungties pritvirtinti.

• Jeigu šulinio, kuriame stovės siurblys, dugnas yra labai purvinas, reiktų įrengti pakeltą atramą, taip išvengiant įsiurbimo grotelių užsikišimo (1 pav.).
• Siurblj visiškai panardinkite j vandenj.
• Pasirūpinkite, kad šulinio, kuriame stovės siurblys, matmenys atitikty šiuos matmenis: Pagrindo matmenys min. (mm) 200x200 / Aukštis min. (mm) 400
• Reikia visada įvertinti šulinio matmenis atsižvelgiant ir į įtekančio vandens kiekį bei siurblio našumą siekiant, kad siurblys nejsijungtų per dažnai; griežtai rekomenduojama stebėti, kad nejsijungtų daugiau kaip 20 kartų per valanda.

LIETUVIŲ

Siurblys turi būti jrengiamas vertikalioje padėtyje!

7. ELEKTROS IRANGOS PRIJUNGIMAS

Siurblio maitinimo kabelio ilgis riboja didžiausią siurblio panardinimo gylj. Vadovaukitės techninių duomenų lentelėje ir šio vadovo 3 lentelėje pateiktais parametrais.

8. PALEIDIMAS

1) Jkiškite maitinimo kabelio kištuka j 220-240V elektros lizda.
2) Kai plüdė pasiekia įsijungimo lygį, siurblys įsijungia ir veikia tol, kol pasiekiamas išsijungimo lygis.

Automatinis veikimas (A):

1) Integruotas plūdinis jungiklis automatiškai paleidžia ir sustabdo siurblj, kai žymeklis (2) yra nustatytas ties „A“.

Rankinis veikimas:

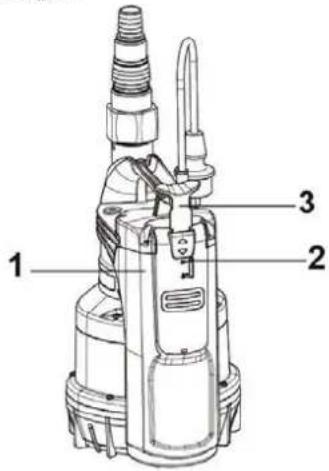

2) Norint paleisti siurblj, reikia pakelti pasirinkimo rankenėlę (3), nustatant žymeklj (2) ties „M“. Esant šioms salygoms, siurblys siurbia iki 2-3 mm.
3) Norint patikrinti, ar plūduras veikia tinkamai ir yra švarus, reikia atidaryti dangtį (1), nustatant pasirinkimo rankenėlę (3) ties „O“.

UŽŠALIMO PAVOJUS: kai siurblys nenaudojamas esant žemesnei kaip 0 °C temperatūrai, būtina įsitikinti, kad neliko vandens likučių, kuriems sustingus į ledą, gali trūkti plastikinės dalys. Jeigu siurblys naudotas su nusėdančiomis medžiagomis arba chloruotu vandeniu, panaudoję jį praplaukite stipria vandens srove, kad nesusidarytų nuosėdos ar nuogulos, kurios turėtų neigiamos įtakos siurblio techninėms savybėms.

10. PRIEŽIŪRA IR VALYMAS

Normaliomis salygomis naudojamam siurbliui nereikia jokios priežiūros. Bet kuriuo atveju priežiūros ir taisymo darbai gali būti atliekami tik išjungus siurblj iš maitinimo tinklo. Prieš vėl jungiant siurblj, reikia įsitikinti, kad buvo įdėtas įsiurbimo filtras, priešingu atveju yra pavojus atsitiktinai prisiliesti prie ju-dančių ir besisukančių dalių.

LIETUVIŲ

10.1 Isiurbimo grotelių valymas

(Fig.2)

• Išjunkite siurblį iš elektros maitinimo šaltinio.
  • Nusausinkite siurblj.
• Atsukite ant filtro esančius tvirtinimo varžtus (b).
  • Nuimkite jsiurbimo groteles (c).
• Nuvalykite ir jdėkite įsiurbimo groteles.

10.2 Sparnuotės valymas

(Fig.3)

• Išjunkite siurblį iš elektros maitinimo šaltinio.
  • Nusausinkite siurblj.
• Atsukite ant filtro esančius tvirtinimo varžtus (b).
• Nuimkite jsiurbimo groteles (c).
• Išplaukite siurblj švariu vandeniu, pašalindami galimus nešvarumus, susikaupusius tarp variklio ir siurblio korpuso (d).
• Nuvalykite sparnuotę (d).
• Jsitikinkite, kad sparnuotė gali laisvai suktis.
• Surinkite siurblj, atlikdami aprašytus veiksmus tvirkštine tvarka.

10.3 Integruoto plūduro valymas ir patikrinimas

(Fig.4)

• Išjunkite siurblį iš elektros maitinimo šaltinio.
  • Nusausinkite siurblj.
• Paspausti jungiklio svirtj ir nuimti plūduro dangtj.
• Išimti plūdurą, patikrinti, ar apnašos netrukdo jam laisvai judėti, jei taip, pradėti valymą.
• Surinkite siurblj, atlikdami aprašytus veiksmus tvirkštine tvarka.

11. GEDIMŲ PAIEŠKA

Prieš pradedant ieškoti gedimų, būtina nutraukti elektros tiekimą siurbliui (ištraukite kištuką iš elektros lizdo). Jeigu maitinimo kabelis arba kuri nors siurblio elektrinė dalis yra pažeista, taisymo ar keitimo darbus privalo atlikti Gamintojas arba jo techninės priežiūros tarnyba, arba atitinkamą kvalifikaciją turintis asmuo, kad būtų išvengta bet kokios rizikos.

GEDIMAI		PATIKRA (galimos priež-astys)	SPRENDIMAS
1	Variklis nejsijungia ir neskleidžia jokio garso.	A. Patikrinkite, ar į variklj tiekiama įtampa.B. Patikrinkite lydžiuosius saugiklius.C. Plūdinis jungiklis nejjungia variklio.	A. Patikrinkite, ar kištukas tinkamai jkištas.B. Pakeiskite sudegusius saugiklius.C. - Patikrinkite, ar plūdinis jungiklis juda laisvai. Pastatykite ją stačiai.- Padidinkite šulinio gylj.
2	Siurblys nedirba visu našumu.	A. Užsikimšo įsiurbimo grotelės arba vamzdžiai.B. Susidėvéjo arba užsikimšo sparnuotė.C. Reikalaujamas slėgis viršija siurblio parametrus.D. Buvimas oro.E. Siurbimo lygis žemesnis už minimalų.	A. Pašalinkite kamštį arba ištiesinkite susiraičiusį vamzdį (žarną).B. Pakeiskite arba nuvalykite sparnuotę.C. Pakeiskite jį tokiu, kurio slėgis būtų aukštesnis.D. Palaukite ne mažiau kaip 1 minutę, kad jis būtų pašalintas.
3	Siurblys Neišsijungia.	A. Plūdinis jungiklis neišjungia variklio.	A. Patikrinkite, ar plūdinis jungiklis juda laisvai.
4	Nepakanka-Mas našumas.	A. Patikrinkite, ar iš dalies neužsikimšo įsiurbimo grotelės.B. Patikrinkite, ar iš dalies neužsikimšo sparnuotė arba tiekimo vamzdis, ar juose nesusikaupė nuosėdų.C. Patikrinkite, ar iš dalies neužsikimšo atbulinis vožtuvas (jeigu yra).	A. Nuvalykite užsikimšusias dalis.B. Nuvalykite užsikimšusias dalis.C. Kruopščiai nuvalykite atbulinį vožtuvą.
5	Siurblys veikia trumpą laiką ir išsijungia.	A. Suveikia šiluminė amperometrinė apsauga, kuri išjungia siurblį.	A. Patikrinkite, ar persiurbiamas skystis nėra per tirštas, nes tai gali sukelti variklio perkaitimą.B. Patikrinkite, ar vandens temperatūra nėra per aukšta.C. Patikrinti, kad joks kietas kūnas neblokuotų sparnuotės.D. Maitinimo duomenys neatitinka plokštelėje nurodytų duomenų.

12. GARANTIJA

Bet kokios iš anksto nesuderintos modifikacijos, atliktos negavus gamintojo leidimo, atleidžia gamintoj; nuo bet kokios atsakom-ybės. Visos atsarginės dalys, naudojamos atliekant taisymo darbus, turi būti originalios, visi priedai gali būti naudojami tik gavus gamintojo leidimą, siekiant užtikrinti didžiausią ma ir įrenginių, į kuriuos įmontuojamos šios dalys ir priedai, saugumą.

Šiam gaminiui galioja teisinė garantija (Europos Bendrijoje 24 mėnesius nuo įsigijimo dienos) visiems defektams, atsiradusiems dėl gamintojo kaltės ar dėl naudotų medžiagų.

Gaminys garantijos laikotarpiu gali būti pakeistas kitu puikiai veikiančiu įrenginiu arba nemokamai pataisytas tik tuo atveju, jeigu laikytasi šių sąlygu:

• gaminys naudotas tinkamai, laikantis instrukciju, nei pirkėjas, nei tretieji asmenys jo nebandė taisyti;
- gaminys pristatytas i pirkimo vietą su pirkimą patvirtinančiais dokumentais (sąskaita faktūra arba kasos kvitu) ir glaustu pastebėtos problemos aprašymu.

Sparnuotei ir visoms kitoms nusidėvinčioms dalims garantija negalioja. Pasinaudojus garantija, pradinis garantijos laikotarpis jokiu būdu nepailgėja.
