HASZNÁLATI ÚTMUTATÓ D-CWP 300 TALLAS

4.1 Tárolás 56
4.2 Szállítás 56
4.3 Súly és méretek.... 56

1. FIGYELEM 56
2. ÖSSZESZERELÉS....56
3. ELEKTROMOS BEKÖTÉS....57
4. BEINDÍTÁS 57
5. ÓVINTÉZKEDÉSE 57
6. KARBANTARTÁS ÉS TISZTÍTÁS 57

10.1 Elszívó rács tisztítása 58
10.2 A forgórész tisztítása 58
10.3 Tisztítás és a beépített úszó ellenőrzése 58

1. HIBAKERESÉS....58
2. GARANCIA 59

FIGYELEM

A telepítés előtt

gondosan olvassa el a dokumentációt.

Minden egyes beavatkozás előtt húzza ki a dugót. Kerülje el a működést: a szivattyút kizárólag akkor működtesse, ha vizbe Ha nincs több víz, akkor a szivattyút azonnal kapcsolja ki, húzza ki a onnektorból.

1. ALKALMAZÁSOK

A szivattyúk merülő típusú szivattyúk, amelyeket tiszta víz szivattyúzására, otthoni használatra, kézi és automatikus működéssel elárasztásveszélyben lévő pincék kiszárítására, elvezető kutak kiszivattyúzására, esővízgyűjtő kutak vagy ereszcsatornákból érkező szivárgások kiszivattyúzásra, stb. terveztek és építettek.

A kompakt és jól kezelhető formájának köszönhetően hordozható szivattyúként is használhatók olyan vészhelyzetekben, amelyekben tartályokból vagy folyókból vizet kell szivattyúzni illetve medencéket vagy kutakat illetve ásásokat vagy aluljárókat kell leereszteni. Kertészkedésnél és hasonló hobbiknál is alkalmas.

Ezeket a szivattyúkat nem szabd medencékben, szennyvízelvezetőkben, személyekkel tele medencékben vagy szénhidrogének szivattyúzására (benzin, gázolaj, üzemanyagok, oldószerek, stb.) használni a témában érvényes baleset-megelőzési szabványok szerint. Nem tervezték folyamatos használatra, csak korlátozott időszakú vészhelyzetre. Mielőtt helyre teszi, érdemes megtisztítani. Lásd a „Karbantartás és Tisztítás“ fejezetet.

2. SZIVATTYÚZHATÓ FOLYADÉKOK

Friss víz	•
Esöviz	•
Tiszta szennyvíz	•
Szennyvíz	○
Nyersvíz, hosszú szálú szilárd testekkel	○
Kútvíz	•
Folyó-, vagy tóvíz	•
A részecskék mérete max. [mm]	∅ 5

1. táblázat

2. Alkalmas
   o Nem alkalmas

A szivattyú vizálló és legfeljebb 7 m mélységben szabad folyadékba meríteni. Lásd a 3 táblázatot.

Vonal olvadóbiztosíték220-240V 50 Hz

2

3. MÜSZAKI ADATOK ÉS FELHASZNÁLÁSOK KORLÁTOZÁSAI

1. táblázat

2. Tápfeszültség: 220-240V, lásd az elektromos adatok címkét
   • Késleltetett vonal biztosítékok (220-240V verzió): szabványos értékek (Amper)
   • Tárolási hömérséklet: -10°C +40°C

MAGYAR

		Tiszta víz elvezetése
	Modell	P1=300	P1=600
Elektromos adatok	P1 Névleges elnyelt teljesítmény [W]	300	600
	Hálózati feszültség [V]	220-240 AC	220-240 AC
	Hálózati frekvencia [Hz]	50	50
	Áram [A]	1.3	2.5
	Kondenzátor [μF]	8	12.5
	Kondenzátor [Vc]	450	450
Hidraulikus adatok	Max. hozam [l/min]	125	195
	Max. szállítás [m]	6.5	9
	Max. szállítás [bar]	0.65	0.9
	Max. merülési mélység [m]	7	7
	Min. beindítási magasság AUT [mm]	115	115
	Leállítási magasság [mm]	45	45
	Fennmaradó víz magasság AUT [mm]	2-3	2-3
Alkalmazási terület	hossz Tápellátó vezeték [m]	10	10
	Vezeték típus	H05 RNF	H05 RNF
	Motor védelmi fok	IP X8	IP X8
	Szigetelési osztály	F	F
	Folyadék hömérsékleti mező [°C]EN 60335-2-41 szerint otthoni használatra	0 °C / +35 °C	0 °C / +35 °C
	A részecskék mérete max. [mm]	∅ 5	∅ 5
	Max. Szobahőmérséklet [°C]	+40 °C	+40 °C
Súly	DNM GAS	1" 1/4 M	1" 1/4 M
	Nettó/bruttó súly kb. [kg]	4.8 / 5.5	5.3 / 6

3. táblázat

A nem az alapzatára támaszkodó szivattyút nem tudja megtartani a tömlők súlyát, ezt más módon kell megtartani.

4. KEZELÉS

4.1 Tárolás

Az összes szivattyút zárt, száraz és a páratartalomtól védett helyen kell tartani, lehetőleg állandóan, rezgésektől és poroktól mentesen. Eredeti csomagolásban szállítjuk, és ebben kell maradniuk a telepítés pillanatáig.

4.2 Szállítás

Kerülje a termék szükségtelen ütközését és ütődését.

4.3 Súly és méretek

A csomagoláson lévő matrica a teljes elektromos szivattyú súlyát és méreteit mutatja.

5. FIGYELEM

A szivattyúkat nem kell szállítani, felemelni vagy felfüggesztve működtetni a tápvezetéket használva, használja a megfelelő akasztót.

• A szivattyút ne működtesse szárazon.
• A zárószerkezet nem mérgező kenőanyagot tartalmaz, ami viszont módosíthatja a víz jellemzőit, ha tiszta vízről van szó, ha a szivattyú szivárog.

6. ÖSSZESZERELÉS

Húzza meg a könyökcsatlakozót a csomagban lévő gumitartó csatlakozóval. Ezen kívül használjon tömlőszorítót a tömlő csövéghez rögzítésére.

• Ha a kút feneke nagyon piszkos, ahová a szivattyút letámasztja, akkor ajánlatos emelőtámaszt használni, hogy elkerülje a beszívó rács eldugulását (1. ábra).
• Merítse a szivattyút teljesen a vízbe.
• Ellenőrizze, hogy a kút mérete legalább a következők szerinti legyen: Alapméretek min. (mm) 200x200 / Magasság min. (mm) 400
• A kút legyen mindig olyan méretű, hogy a beérkező víz mennyiségéhez és a szivattyú hozamához képest is ne helyezze a motort túlzott mennyiségű beindítások/üzemóra alá, ajánlatos a 20 beindítás/üzemóra arányt nem túllépni.

A szivattyút telepítse függőleges helyzetben!

MAGYAR

7. ELEKTROMOS BEKÖTÉS

A szivattyún lévő tápvezeték hossza korlátozza a szivattyú használata alatti a maximális merülés mélységet. Tartsa be a műszaki címkén és ebben a 3. táblázatban megadott utasításokat.

8. BEINDÍTÁS

1) Dugja be a dugót 220-240V-os konnektorba.
2) Amikor az úszó eléri az ON szintet, akkor a szivattyú beindul és működésben marad, amíg eléri az OFF szintet.

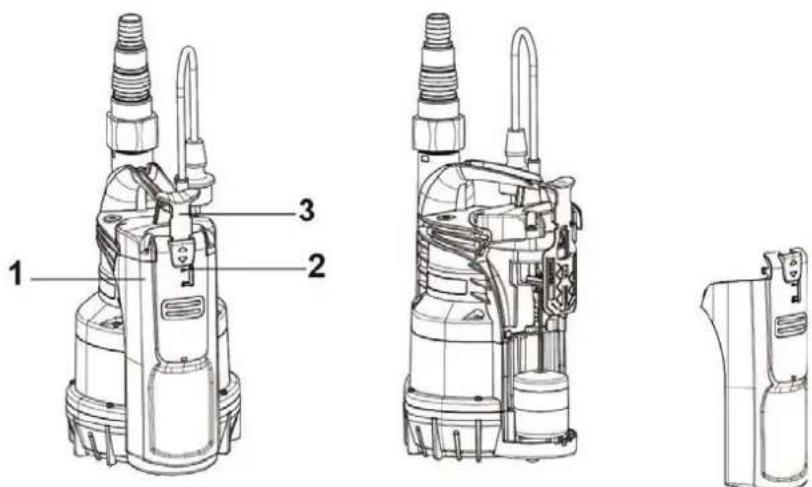

Automatikus működés (A):

3) A beépített úszó kapcsoló automatikusan elindítja és leállítja a szivattyút, amikor a visszajelző (2) „A” helyzetben van

Manuális működés (M):

4) A szivattyú elindításához emelje fel a gombot (3) és állítsa a visszajelzőt (2) „M” helyzetbe. Ilyen feltételek mellett a szivattyú szívási szintje 2-3 mm-rel csökken.

5) A megfelelő működés ellenőrzéséhez és az úszó kapcsoló tisztításához nyissa ki a burkolatot (1) a visszajelző „O” helyzetében.

9. ÓVINTÉZKEDÉSE

FAGYVÉDELEM: amikor a szivattyú 0°C alatti hömérsékleten van, akkor ellenőrizze, hogy nincsenek vízmaradványok, amelyek megfagyva megrepeszthetik a műanyag részeket. Ha a szivattyút lerakódásra hajlamos részekkel használta vagy klóros vízzel, akkor a használat után öblítse ki erős vízsugárral, hogy elkerülje a lerakódások vagy szennyeződések képzödését, amelyek csökkentenék a szivattyú jellemzőit.

10. KARBANTARTÁS ÉS TISZTÍTÁS

Az elektromos szivattyú normális működés közben nem igényel semmilyen karbantartást. Mindenesetre az összes javítási és karbantartási közbeavatkozást csak akkor végezze, miután a szivattyút leválasztotta a táphálózatról. Amikor újraindítja a szivattyút, akkor ellenőrizze, hogy mindig fel legyen szerelve a beszívó szűrő, hogy ne okozzon veszélyt és véletlen kapcsolatot a mozgásban lévő részekkel.

MAGYAR

10.1 Elszívó rács tisztítása

(2. ábra)

• Húzza ki az elektromos szivattyú tápellátását.
• Eressze le a szivattyút
  • Csavarozza ki a szűrő rögzítőcsavarjait (b).
  • Távolítsa el a beszívó rácsot (c).
• Tisztítsa meg és szerelje vissza az elszívó rácsot.

10.2 A forgórész tisztítása

(3. ábra)

• Húzza ki az elektromos szivattyú tápellátását.
  • Eressze le a szivattyút
  • Csavarozza ki a szűrő rögzítőcsavarjait (b).
  • Távolítsa el a beszívó rácsot (c).
• Mossa meg a szivattyút tiszta vízzel, hogy eltávolítsa a motor és a szivattyú burkolata közti lehetséges szennyeződéseket (d).

• Tisztítsa meg a forgórészt (d).

- Ellenőrizz, hogy a forgórész szabadon foroghasson.

- Szerelje össze az összes részt a szétszerelési sorrenddel ellenkező sorrendben.

10.3 Tisztítás és a beépített úszó ellenőrzése

(4. ábra)

• Húzza ki az elektromos szivattyú tápellátását.
• Eressze le a szivattyút.
• Nyomja meg a csap karját és szerelje szét az úszó burkolatát.
• Húzza ki az úszót, ellenőrizze, hogy van-e anyag, amely megakadályozza a szabad mozgást és adott esetben tisztítsa meg.
• Szerelje össze az összes részt a szétszerelési sorrenddel ellenkező sorrendben.

11. HIBAKERESÉS

Mielőtt elkezdi a hibakeresést, áramtalanítani kell a szivattyút a tápkábel dugaszának kihúzásával. Ha a tápkábel vagy maga a szivattyú bármely része megsérült, a javítást vagy cserét a gyártónak vagy a gyártó által megbízott szakszerviznek vagy olyan műszaki sza-kembernek kell elvégeznie aki az előzőekkel azonos képzettségű, és képes megelőzni minden veszélylehetőséget.

HIBÁK		ELLENŐRZÉSEK (lehetséges okok)	ELHÁRÍTÁS
1	A motor nem indul el és nem zajos.	A. Ellenőrizze, hogy a motor feszültség alatt van.B. Ellenőrizze a védő olvadóbiztosítékokat.C. A lebegő nem aktiválja a kapcsolót.	A. Ellenőrizze, hogy a dugó helyesen van beillesztve.B. Ha kiégett, akkor cserélje ki.C. -Ellenőrizze, hogy a lebegő szabadon mozog.- Növelje meg a kút mélységét.
2	A szivattyú hozama nem megfelelő.	A. Az elszívórács vagy a tömlők el vannak dugulva.B. A forgórész elkopott vagy eldugult.C. A kért szállítás nagyobb a szivattyú jellemzőinél.D. Levegő jelenléte.E. A vízszint a szívási minimum alatt van.	A. Távolítsa el a dugulásokat vagy egyenesítse ki a tömlőket, ha elcsavarodtak.B. Cserélje ki a forgórészeket vagy távolítsa el az eltömítődéseket.C. Cserélje ki nagyobb szállítóképességűre.D. Várjon legalább 1 percet, mielőtt eltávolítja.
3	A szivattyú nem áll le.	A. A lebegő nem kapcsolja ki a kapcsolót.	A. Ellenőrizze, hogy a lebegő szabadon mozog.
4	A szállítás nem elegendő.	A. Ellenőrizze, hogy az elszívórács ne legyen részben eldugulva.B. Ellenőrizze, hogy a forgórész vagy az előremenő tömlő ne legyenek részben eldugulva, ne legyen rajtuk lerakódás.C. Ellenőrizze, hogy a visszacsapó szelep (ha van ilyen) ne legyen részben eldugulva.	A. Távolítsa el a dugulásokat.B. Távolítsa el a dugulásokat.C. Tisztítsa meg alaposan a visszacsapó szelepet.
5	A szivattyú rövid ideig tartó működés után leáll.	A. A termo-ampermetrikus biztosíték leállítja a szivattyút.	A. Ellenőrizze, hogy a szivattyúzandó folyadék ne legyen túl sűrű, mert az a motor felmelegedését okozhatja.B. Ellenőrizze, hogy a viz hőmérséklete ne legyen túl magas.C. Ellenőrizze, nem akadályozza-e szilárd test a járókerék mozgását.D. Az áramellátás nem felel meg a névtáblán megadott adatoknak.

MAGYAR

12. GARANCIA

Ezt a terméket a törvény által előírt garancia védi (az Európai Közösség országaiban 24 hónap a vásárlás dátumától kezdődően), amely az összes gyártási hibára és használt anyag hibájára vonatkozik.

A garanciás terméket esetleg ki is cseréljük egy tökéletesen működő másik termékre

vagy ingyenesen megjavítjuk, ha a következő feltételek adottak:

• a terméket helyesen és az utasításoknak megfelelően működteti és nem próbálja meg megjavítani sem a vásárló sem harmadik személy.
• A terméket a vásárlás helyén adja át, a vásárlást igazoló nyugtával (áfás számla vagy nyugta) és az észlelt hiba leírásával együtt.

A forgórész és a részek kopórészek, ezek nem tartoznak a garancia alá. A garanciás közbeavatkozás nem hosszabbítja meg az eredeti garanciás időszakot.
