LIETOŠANAS INSTRUKCIJA D-CWP 300 TALLAS

10.1 |siurbimo grotelių valymas....63
10.2 Sparnuotės valymas 63
10.3 Integrētā pludiņa tīrīšana un pārbaude 63

1. GEDIMŲ PAIĘSKA 63

2. GARANTIJA....63

ISPÈJIMAI

Prieš jrengdami

4.3 Svoris ir matmenys

4.1 Uzglabāšana 66
4.2 Transportēšana 66
4.3 Svars un izmēri....66

1. BRĪDINĀJUMS......66
2. UZSTĀDĪŠANA 66
3. ELEKTRISKAIS SAVIENOJUMS 67
4. IEDARBINĀŠANA......67
5. DROŠĪBAS BRĪDINĀJUMI 67
6. TEHNISKÄ APKOPE UN TİRİŞANA 67

10.1 Nosūkšanas režga tīrīšana....67
10.2 Lāpstīnriteņa tīrīšana 67
10.3 Integrētā pludiņa tīrīšana un pārbaude 67

1. TRAUCĒJUMMEKLĒŠANA 68
2. GARANTIJA....68

BRĪDINĀJUMS

Pirms uzstādīšanas

rūpīgi izlasiet visu dokumentāciju.

Pirms jebkuras rīcības atvienojiet kontaktdakšu. Jebkādā veidā

izvairieties no darbības bez ūdens: sūknis tiek darbināts tikai tad, ja tas iegremdēts ūdenī. Ja tas tā nav, sūknis nekavējoties jāizslēdz, atvienojot to no elektrotīkla.

1. LIETOJUMI

Sūkni ir iegremdējami, projektēti un būvēti, lai sūknētu tīru ūdeni, bez šķiedrām, lietošanai mājas apstākļos, ar manuālu vai automatīisku vadību, pārplūdušu pagrabu un garāžu drenāžai, drenāžas aku sūknēšanai, savāktā lietusūdens aku vai infiltrāciju no notekām sūknēšanai, u.c.

Pateicoties to kompaktajai formai un parocīgumam, tie arī ir ērti īpašiem lietojumiem, piemēram, kā portatīvie sūkni avārijas gadījumā ūdens savākšanai no tvertnēm vai upēm, peldbaseinu un strūklaku iztukšošanai. Piemērots arī dārzkopībai un hobijam kopumā.

Saskaņā ar spēkā esošajiem drošības noteikumiem, šos sūknus nevar izmantot peldbaseinos, dīkos, ūdenskrātuvēs ar personu klātbūtni un, vai oglūdeņražu (benzīna, dīze|degviela, degvielella, škīdinātāji u.c.) sūknēšanai. Tie nav paredzēti nepārtrauktai lietošanai, bet avārijas gadījumiem uz ierobežotu laiku. Pirms uzglabāšanas laba prakse ir nodrošināt tīrīšanas posmu. Skatīt nodalu "Tehniskā apkope tīrīšana".

2. SÜKNËJAMIE ŠKIDRUMI

Saldūdens	•
Lietusūdens	•
Tīri notekūdeņi	•
Netīrs ūdens	○
Neapstrādāti notekūdeņi, kas satur cietas vielas ar gareniskām škiedrām	○
Strūklakas ūdens	•
Upju un ezeru ūdens	•
Dalīņu lielums, maks. [mm]	∅ 5

1.tabula

• Piemērots
  ○ Nepiemērots

Hermētiskais sūknis jāiegremdē šķidrumā līdz 7 m dziljumam. Skatīt 3. tabulu.

3. TEHNISKAS SPECIFIKACIJAS UN LIETOŠANAS IEROBEŽOJUMI

• Barošanas spriegums: 220-240V, skatiet elektrisko datu plāksnītes
• Līnijas aizkavētas darbības drošinātāji (220-240V versija): indikatīvās vērtības (ampēri)
  • Uzglabāšanas temperatūra: -10°C +40°C

Linijas 220-240V, 50Hzdrošinātāji	2.tabula
2

LATVIEŠU

		Tira üdens drenāža
	Modelis	P1=300	P1=600
Elektriskie dati	P1 Nominālais energijas patēriņš [W]	300	600
	Tikla spriegums [V]	220-240 AC	220-240 AC
	Tikla frekvence [Hz]	50	50
	Strāva [A]	1.3	2.5
	Kondensators [uF]	8	12.5
	Kondensators [Vc]	450	450
Santehnikas dati	Plūsma, maks. [l/min]	125	195
	Izplatība, maks. [m]	6.5	9
	Izplatība, maks. [bar]	0.65	0.9
	Maks. iegremdēšanas dzilums	7	7
	ledarbināšanas augstums, min. AUTOM. [mm]	115	115
	Apturēšanas augstums [mm]	45	45
	Atlikušā üdens augstums AUTOM. [mm]	2-3	2-3
Paredzētā lietošana	Strāvas kabeļa gar. [m]	10	10
	Tipo cavo	H05 RNF	H05 RNF
	Motora aizsardzības pakāpe	IP X8	IP X8
	Izolācijas klase	F	F
	Šķidruma temperatūras lauks [°C], atbilstoši EN 60335-2-41 prasībām, lietošanai mājas apstākļos	0 °C / +35 °C	0 °C / +35 °C
	Dalīņu lielums, maks. [mm]	∅ 5	∅ 5
	Maks. vides temperatūra [°C]	+40 °C	+40 °C
Svars	DNM GAS	1" 1/4 M	1" 1/4 M
	Neto/bruto svars apt. [kg]	4.8 / 5.5	5.3 / 6

3. tabula

Sūknis, kas nav atbalstīts uz pamata, nevar izturēt cauruļu svaru, kurš jābalsta citādi.

4. PĀRVALDĪBA

4.1 Uzglabāšana

Visi sūkni jāuzglabā slēgtā, sausā telpā ar pēc iespējas konstantu mitruma procentu, bez vibrācijām un putekliem. Sūkni pienāk savā originālajā iepakojumā, kurā atrodas līdz to uzstādīšanai.

4.2 Transportēšana

Izvairieties izstrādājumus pakļaut nevajadzīgu triecienu un sadursmju ietekmei.

4.3 Svars un izmēri

Uzlīmē uz iepakojuma tiek norādīts elektriskā sūkņa kopējais svars un tā izmēri.

5. BRĪDINĀJUMS

Sūknus nekad nedrīkst transportēt, celt vai paceltus darbināt ar strāvas kabeļa palīdzību; izmantojiet speciālu rokturi.

• Sūkni nekad nedrīkst darbināt bez ūdens.
• Blīvēšanas ierīce satur netoksisku smērēllu, bet, kas var izmainīt ūdens raksturlielumus tīra ūdens gadījumā, ja sūknim ir noplūde.

6. UZSTĀDĪŠANA

Pieskrūvējiet elkoni komplektācijā ietvertajam šlūtenes konektoram. Turklāt, izmantojiet šlūteņu skavu, lai cauruli nostiprinātu uz konektora.

• Gadījumā, ja nosēdtilpnes dibenā, kur jāatbalsta sūknis, ir daudz netīrumu, ir lietderīgi nodrošināt izvirzītu atbalstu, lai izvairītos no ieplūdes režga aizsērēšanas (1. att.).
• Sūkni pilnībā iegremdēt ūdenī.
• Nodrošināt, lai novietnes nosēdtilpnei būtu šādi minimālie izmēri: Pamata izmēri, min. (mm) 200x200 / augstums, min. (mm) 400
• Nosēdtilpnes izmēriem vienmēr jāatbilst ieplūstošā ūdens daudzumam un sūkņa plūsmas ātrumam tā, lai motoru nepakļautu pārmērīgām starta reizēm/stundā, un ir cieši iesakāms nepārsniegt 20 starta reizes/stundā.

Sūknis jāuzstāda vertikālā stāvoklī!

LATVIEŠU

7. ELEKTRISKAIS SAVIENOJUMS

Sūkņa strāvas kabeļa garums ierobežo maksimālo iegremdēšanas dzilumu, izmantojot sūkni. levērojiet datu plāksnītes un šīs instrukcijas 3. tabulas norādījumus.

8. IEDARBINĀŠANA

1) Pievienojiet strāvas vada kontaktdakšu elektrības kontaktligzdai 220-240V.

2) Kad pludiņš sasniedz līmeni ON (IESLĒGT), sūknis tiek palaists un darbojas, līdz tiek sasniegts līmenis OFF (IZSLĒGT).

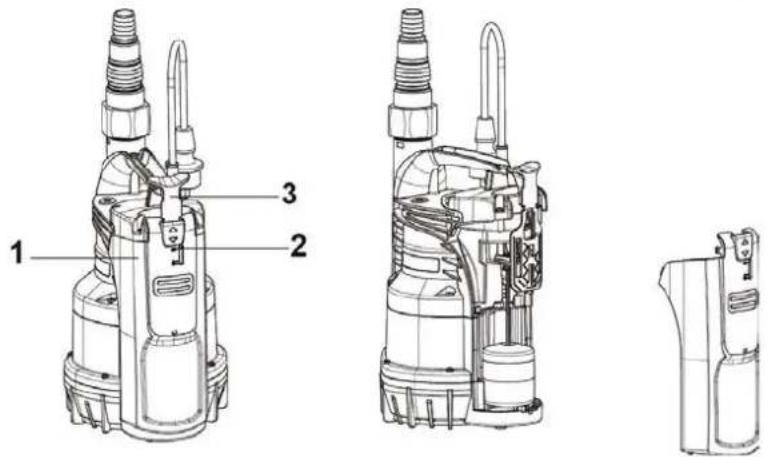

Automātiskais režīms (A):

1) Integrētais pludiņa slēdzis automātiski iedarbina un aptur sūkni, ja indikators (2) ir iestatīts uz "A".

Manuālais režīms (M):

2) Lai sūkni palaistu, ir nepieciešams pacelt atlases kloki (3), novietojot indikatoru (2) uz "M". Šādos apstāklos, sūknis iesūc līdz 2-3 mm.

3) Lai pārbaudītu pareizu darbību un pludiņa tīrību, atveriet vāciņu (1), novietojot atlases kloki (3) uz "O".

SALA RISKS: Sūknim neatrodoties darbībā pie temperatūras, kas zemāka par 0°C, jānodrošina, lai nebūtu atlikušā ūdens, kas veido apledojumu un tādejādi var rasties plaisas plastmasas detalās. Ja sūknis tiek izmantots ar vielām, kas veido nogulsnes, vai hlorētu ūdeni, pēc lietošanas izskalojiet to ar spēcīgu ūdens strūklu, lai neveidotos nogulsnes vai inkrustācijas, kas savukārt samazina sūkņa raksturlielumus.

10. TEHNISKÄ APKOPE UN TİRİŞANA

Elektriskajam sūknim normālas ekspluatācijas apstākļos nav nepieciešama tehniskā apkope. Jebkurā gadījumā, visi remonta un tehniskās apkopes darbi jāveic tikai pēc sūkņa atvienošanas no barošanas avota. Sūkni restartējot, pārliecinieties, vai nosūkšanas filtrs vienmēr ir uzstādīts tā, lai neradītu apdraudējumu vai nejauši nesaskartos ar kustīgajām dājām.

10.1 Nosūkšanas režga tīrīšana

(2. att.)

• Izslēgt sūkņa strāvas padevi.
  • Veikt sūkna drenāžu.
• Atskrūvēt montāžas skrūves uz filtra (B).
  • Nonemt ieplūdes režgi (c).
• Notīrīt un uzstādīt režgi no jauna.

10.2 Lāpstīnriteņa tīrīšana

(3. att.)

• Izslēgt sūkņa strāvas padevi.
  • Veikt sūkna drenāžu.
• Atskrūvēt montāžas skrūves uz filtra (B).
  • Nonemt ieplüdes režgi (c).
• Izskalot sūkni ar tīru ūdeni, lai atdalītu iespējamos piemaisījumus starp motoru un sūkņa uzmavu (d).
• Notīrīt lāpstīnriteni (d).
• Pārbaudīt, vai lāpstīnritenis brīvi griežas.
• Montēt attiecīgās detalas demontāžai pretējā secībā.

10.3 Integrētā pludiņa tīrīšana un pārbaude

(4. att.)

• Izslēgt sūkņa strāvas padevi.
  • Veikt sūkna drenāžu.
• Nospiediet slēdža sviru un demontējiet pludina vāciņu.
• Nonemiet pludinu, un pārbaudiet, vai materiāls nenovērš brīvo plūsmu, un, ja nepieciešams, notīriet to.
• Montēt attiecīgās detaļas demontāžai pretējā secībā.

11. TRAUCĒJUMMEKLĒŠANA

Pirms säkt traucējummeklēšanu, nepieciešams atvienot elektriskos savienojumus (atvienot kontaktdakšu). Ja barošanas kabeļa vai sūkņa jebkura elektriskā daļa ir bojāta, tās remonts vai nomaiņa jāveic ražotājam vai tā tehniskās palīdzības pakalpojuma dienestam vai personai ar līdzvērtīgu kvalifikāciju, lai novērstu visus riskus.

PROBLÉMAS		PÄRBAUDES (iespējamie cēloni)	RISINĀJUMI
1	Motors neiedarbinās un neizdod troksni.	A. Pārbaudīt, vai motors ir zem sprieguma.B. Pārbaudīt aizsardzības drošinātājus.C. Pludiņš neaktivizē slēdzi.	A. Pārbaudīt, vai kontaktdakša ir ievietota pareizi.B. Ja tā ir nolietojusies, nomainīt.C. -Pārbaudīt, vai pludiņš brīvi pārvietojas. Novietot to virzienā uz augšu.- Palielināt nosēdtilpnes dzilumu.
2	Sūknis nenodrošina jaudu.	A. Ieplūdes režģis vai caurules ir aizsērējušas.B. Lāpstīnritenis ir nodilis vai aizsērējis.C. Nepieciešamā izplatība ir lielāka par sūkņa diapazonu.D. Gaisa klātbūtne.E. Līmenis zem minimālā sūknēšanas līmeņa.	A. Atbrīvoties no aizsērējumiem vai iztaisnot cauruli, ja tā ir sagriezusies.B. Nomainīt lāpstīnriteni vai atbrīvoties no aizsērējumiem.C. Nomainīt to ar augstākas izplatības.D. Uzgaidīt vismaz minūti, līdz tiek nonņemti
3	Sūknis neapstājas.	A. Pludiņš neizslēdz slēdzi.	A. Pārbaudīt, vai pludiņš brīvi pārvietojas.
4	Plūsmas ātrums ir nepietiekams.	A. Pārbaudīt, vai ieplūdes režģis nav pa daļai aizsērējis.B. Pārbaudīt, vai lāpstīnritenis vai piegādes caurules nav pa daļai aizsērējušas vai inkrustētas.C. Pārbaudīt, vai pretvārsts (ja tāds ir uzstādīts) nav pa daļai aizsērējis.	A. Atbrīvoties no visiem aizsērējumiem.B. Atbrīvoties no visiem aizsērējumiem.C. Rūpīgi iztīrīt pretvārstu.
5	Sūknis apstājas pēc īsa darbības laika.	A. Termiskā ampērmetra aizsargierīce aptur sūkni.	A. Pārliecināties, vai šķidrums, kas jāsūknē, nav pārāk blīvs, jo tas izraisa motora pārkaršanu.B. Pārliecinieties, vai ūdens temperatūra nav pārāk augsta.C. Pārliecinieties, vai neviens ciets ķermenis nebloķē lāpstīnriteni.D. Barošanas avots neatbilst datu plāksnītē norādītajam.

12. GARANTIJA

Jebkādas neatļautas modifikācijas atbrīvo ražotāju no jebkādas atbildības. Visām rezerves dalām, kuras izmanto remontam, jābūt oriģinālām un visām palīgierīcēm jābūt ražotāja apstiprinātām, lai varētu nodrošināt iekārtu un sistēmu maksimālu drošību vietās, kur tās var tikt uzstādītas.

Šim produktam ir piešķirtas juridiskās garantijas (Eiropas Kopienā 24 mēnešu laikā no iegādes datuma) attiecībā uz visiem trūkumiem saistībā ar ražošanas defektiem vai izmantoto materiālu.

Izstrādājums garantijas laikā, pēc saviem ieskatiem, vai nu tiek aizstāts ar tādu, kas ir labā darba kārtībā,

vai tiek remontēts bez maksas, pamatojoties uz šādiem nosacījumiem:

• izstrādājums tika izmantots pareizi un saskaņā ar instrukcijām, un pircējs vai trešās personas nav mēģinājušas veikt remontu.
• izstrādājums tiek nodots pirkuma veikalā, pievienojot dokumentu, kas apliecina pirkumu (pārdošanas kvīti), un tā problēmas īsu aprakstu.

Garantija nesedz lāpstiņriteni un dilstošās daļas. Garantijas prasības nekādā veidā nav pagarināmas ilgāk par sākotnējo laikposmu.
