Tittel	Beskrivelse
Produkttype	Vannpumpe
Maksimal gjennomstrømning	600 liter per time
Maksimalt trykk	3 bar
Strømforsyning	230 V, 50 Hz
Strømforbruk	600 W
Vekt	5 kg
Mål	30 x 20 x 25 cm
Kroppsmateriale	Forsterket plast
Anbefalt bruk	Overføring av rent vann, irrigasjon, drenering
Vedlikehold	Sjekk jevnlig pakninger og rengjør filteret
Sikkerhet	Ikke senk pumpen under vann, bruk hansker ved håndtering
Garanti	2 år

Ofte stilte spørsmål - DCWP 600 TALLAS

Hva er maksimal gjennomstrømning for TALLAS DCWP 600-pumpen?

Maksimal gjennomstrømning for TALLAS DCWP 600-pumpen er 600 liter per time.

Kan TALLAS DCWP 600-pumpen brukes til saltvann?

Nei, TALLAS DCWP 600-pumpen er kun designet for ferskvann og skal ikke brukes til saltvann.

Hva er maksimal sugedybde for pumpen?

Maksimal sugedybde for TALLAS DCWP 600-pumpen er 7 meter.

Hvordan vedlikeholder man TALLAS DCWP 600-pumpen?

For å vedlikeholde pumpen anbefales det å rengjøre den regelmessig og sjekke tetningene for å unngå lekkasjer.

Hva gjør jeg hvis pumpen ikke starter?

Sjekk at pumpen er riktig tilkoblet, at strøm er tilgjengelig, og at vannstanden er tilstrekkelig for suging.

Er pumpen støyende under drift?

TALLAS DCWP 600-pumpen opererer med moderat støynivå, men vibrasjoner kan merkes avhengig av underlaget den er plassert på.

Hva er garantien på TALLAS DCWP 600-pumpen?

TALLAS DCWP 600-pumpen har 2 års garanti fra kjøpsdato, forutsatt at den brukes i henhold til instruksjonene.

Kan pumpen gå kontinuerlig?

TALLAS DCWP 600-pumpen kan gå kontinuerlig, men det anbefales å ta pauser for å unngå overoppheting.

Hvilke tilbehør følger med pumpen?

TALLAS DCWP 600-pumpen leveres med en strømkabel og en brukermanual. Andre tilbehør kan kjøpes separat.

BRUKSANVISNING DCWP 600 TALLAS

4.1 Lagring 74
4.2 Transport 74
4.3 Vekt og dimensjoner 74

1. ADVARSLER 74
2. INSTALLASJON 74
3. ELEKTRISK TILKOPLING 75
4. OPPSTART 75
5. FORHOLDSREGLER 75
6. VEDLIKEHOLD OG RENGJORING 75

10.1 Rengjoring av innsugsristen 75
10.2 Rengjoring av impelleren 75
10.3 Rengjoring og kontroll av den innebygde flottoren 76

1. PROBLEMSNING 76
   12.GARANTI 76

ADVARSLER

all dokumentasjonen nOye.

För man gjör inngrep, uansett art, trekk ut kontakten. Unngä enhver form for törrkjöring: Pumen mA kun settes i gang nár den nedsenet i vannet. Hvis det gär tomt for vann, mA pumpen umiddelbart slas av ved à koble den fra strømnettet.

1. ANVENDELSER

Pumpene er nedsenkbare, og de er utformet og konstruert for a pumpe opp klart, for husholdningsbruk, med manuell ell automatisk drift, for a drenere kjellere og garasjer om har vaert utsatt for flom; for pumping av dreneringsbrnonner, pumping av regnvanssbrnonner, eller infiltrasjoner fra takrenner, osv.

Takket vare den kompakte og enkle formen, kan de ogsa brukes som bærbare pumper for alle ulike typer nddssituasjoner som for eksempel pumping av vann fra vanntanker erler elver, tømming av svommebasseng og fontener, ell utgravninger eller undergoanger. Ogsa egnet til hagearbeid og hobbyarbeid generelt.

Disse pumpene kan ikke brukes i svømmebasseng, dammer, reservoirer der det er personer tilstede, eller til à pumpe hydrokarboner (bensin, diesel, fyringsoljer, lsemidler, etc.) i samsvar med gjeldende sikkerhetsforskritter. De er ikke utformet for kontinuerlig bruk, men til bruk i nødssitujasponer for en begrenset期内. Før man setter pumpen på lager, anbefales det à rengjore den. Se kapittelet «Rengjöring og vedlikehold».

2. VAESKER SOM KAN PUMPES

Tabell 1

Ferskvann	●
Regnvann	●
Klart vannuten avfallsstoffer	●
Skittent vann	○
Vann/avløpsvann som har mye fast råavfall med lange fibre	○
Fontenevann	●
Vann fra elver eller innsjær	●
Partikkelstørrelse maks. [mm]	Ø 5

Egnet

Ikkeegnet

		Drenering av klart vann

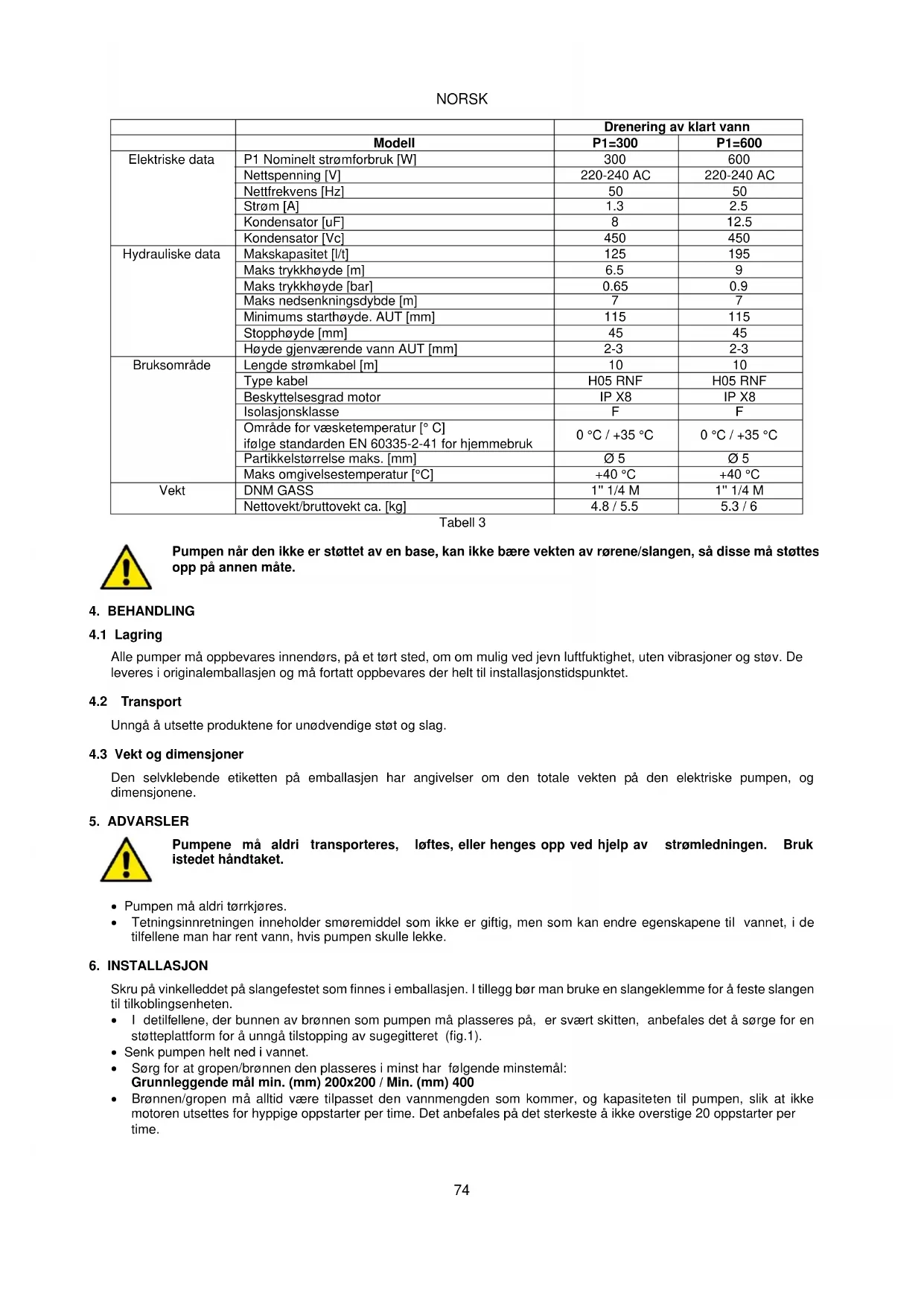

	Modell	P1=300	P1=600
Elektriske data	P1 Nominelt strømforbruk [W]	300	600
	Nettspenning [V]	220-240 AC	220-240 AC
	Nettfrekvens [Hz]	50	50
	Strøm [A]	1.3	2.5
	Kondensator [uF]	8	12.5
	Kondensator [Vc]	450	450
Hydrauliske data	Makskapasitet [/t]	125	195
	Maks trykkhøyde [m]	6.5	9
	Maks trykkhøyde [bar]	0.65	0.9
	Maks nedsenkningsdybde [m]	7	7
	Minimums starthøyde. AUT [mm]	115	115
	Stopphøyde [mm]	45	45
	Høyde gjenværende vann AUT [mm]	2-3	2-3
Bruksområde	Lengde strømkabel [m]	10	10
	Type kabel	H05 RNF	H05 RNF
	Beskyttelsesgrad motor	IP X8	IP X8
	Isolasjonsklasse	F	F
	Område for øesketemperatur [°C]ifølge standarden EN 60335-2-41 for hjemmebruk	0 °C / +35 °C	0 °C / +35 °C
	Partikkelstorrelse maks. [mm]	Ø 5	Ø 5
	Maks omgivelsestemperatur [°C]	+40 °C	+40 °C
Vekt	DNM GASS	1" 1/4 M	1" 1/4 M
	Nettovekt/bruttovekt ca. [kg]	4.8 / 5.5	5.3 / 6

Pumpen nár den ikke er støttet av en base, kan ikke bære vekten av rørene/slangen, SSE disse må støttes opp på annenâte.

4. BEHANDLING

4.1 Lagring

Alle pumper ma oppbevares innendors, pa et tort sted, om om mulig ved jevn luftfuktighet, uten vibrasjoner og stov. De leveres i originaeballasjen og ma fortatt oppbevares der helt til installasjonstidspunktket.

4.2 Transport

Unngä a utsette Produktene for unodvendige stot og slag.

4.3 Vekt og dimensjoner

Den selvklebende etiketten på emballasjen har angivelser om den totale vekten på den elektriske pumpen, og dimensjonene.

5. ADVARSLER

Pumpene ma aldri transporteres, Ioftes,ller henges opp ved hjelp av strmledningen. Bruk istedet handtaket.

• Pumpen ma aldri tarrkjores.
• Tetningsinnretningen inneholder smoremiddel som ikke er gftig, men som kan endre egenskapene til vannet, i detilfellene man har rent vann, hvis pumpen skulle lekke.

6. INSTALLASJON

Skru pa vinkelleddet pa slangefestet som finnes i emballasjen. I tilegg bør man bruke en slangeklemme for a feste slangen til tilkoblingsenheten.

I detilfelle, der bunnen av bronnen som pumpen ma plasseres pa, er svert skitten, anbefales det a sorge for en stotteplattform for a unnga tilstopping av sugegitteret (fig.1).
- Senk pumpen welt ned i vannet.
Sorg for at gropen/bronnen den plasseres i minst har folgende minstemal:

Grunnleggende mal min. (mm) 200x200 / Min. (mm) 400

• Bronnen/gropen ma alltid vare tilpasset den vannmengden somkommen, og kapasiteten til pumpen, sik at ikke motoren utsettes for hyppige oppstarter per time. Det anbefales pa det sterkeste a ikke overstige 20 oppstarter per time.

NORSK

Pumpen mam kun installeres i vertical stilling!

7. ELEKTRISK TILKOPLING

Lengdenav strömkabelen på pumpen begrenser den maksimale dybden pumpen kan nedskenkes til nar man bruker den. Følg anvisingene på det tekniske dataskiltet, og i dette handboken, tabell 3.

8. OPPSTART

1) Sett stopslet til strømledningen inn i en 220-240V kontakt.
2) Nár flottøren nár ON-nivaet vil pumpen settes i drift, og vil fortsette á fungere, helt den nár nivaet OFF.

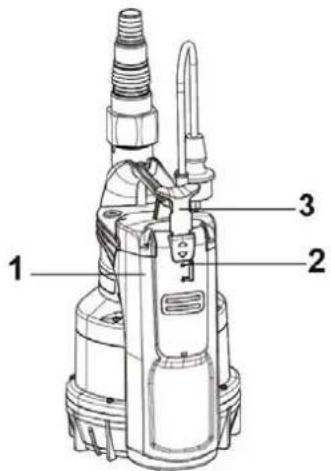

Automatisk drift (A):

1) Deninnebygde flottbrdyteren starter og stopper pumpen automatisk nár ipekeren (2) er stilt pa «A».

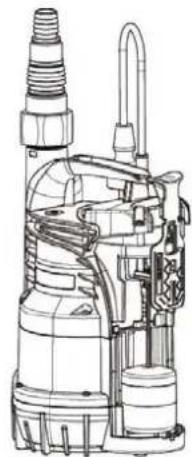

Manuell drift (M):

2) For a starte pumpen det er nadvendig a lofte seleksjonsbryteren (3) ved a stille pekeren (2) til «M». Under disse forhold kan pumpen suger inntil 2-3 mm.
3) For a sjekke at flottoren er ren og fungerer korrekt, apner man dekselet (1) ved a stille velgeren (3) pa «O».

9. FORHOLDSREGLER

Hvis pumpen har vært brukt sammen med stoffer som har en tendens til á danne avleiringer, eller SAMEN med klorvann, skyll etter bruk med en kraftig vannstråle, for à unngå dannelse av avleiringer og beegg som kan redusere ytelsene til pumpen.

10. VEDLIKEHOLD OG RENGJORING

Den elektriske pumpen krever ved normal drift ingen type vedlikehold. Alle reparasjoner og vedlikehold ma uansett kun utfores etter at man har koblet pumpen fra strormforsyningen. Nár du starter pumpen, sorg for at det alltid er et sugefilter pamontert, for à unngä faresituasjoner og mulig utilsiktet kontakt med bevegelige deler.

10.1 Rengjoring av innsugsristen

(Fig. 2)

Koble fra strømforsyningen til pumpen.
La pumpen tommes.
- Løsnepafilteretsfesteskrue (b).
Fjern risten pa innsuget (c).
- Rengjør og monter risten på innsuget tilbake på plass.

10.2 Rengjoring av impelleren

(Fig. 3)

Koble fra strømforsyninger til pumpen.
La pumpen tommes.
- Løsne pa filterets festeskruer (b).
Fjern risten pa innsuget (c).
- Skyll pumpen med rent vann for à fjerne eventuelle urenheter mellom motoren og pumpehylsen (d).
Rengjor Iopehjulet (d).
- Kontroller at impelleren kan rotere fritt.
- Monter delene i motsatt rekkefolge i forhold til demonteringen.

NORSK

10.3 Rengjoring og kontroll av den innebygde flottoren

(Fig. 4)

Koble fra strormforsyningen til pumpen.
La pumpen tommes.
- Skyv spaken på bryteren og demontere dekselet på flottøren.
- Trekk ut flottoren, sjekk om det finnes materiale som hinderer fri bevegelse av flottaren, og gå i sö fall i gang med ä gjore rent.
- Monter delene i motsattrekkefolge i forhold til demonteringen.

11. PROBLEMSNING

För du starter feilsök og problemlösning, er nödvendig à koble fra all strømforsyning (ta ut stopslet). Hvis noen del av strømkabelen eller de elektriske delene av pumpen er skadet, ma alle reparasjoner og erstatningen utfores av produsenten, uller tekniisk assistanse tjeneste aller en person med tilsvarende, dess av en person med lignende kvalifikasjoner, sik at all risiko unngás.

PROBLEMER		KONTROLLER (mulige örsaker)	LØSNINGER
1	Motoren vil ikke starte og lager ikke lyd.	A. Kontroller at motoren er spenningsførende.B. Kontroller sikringene.C. Bryteren blir ikke aktivert av flottøren.	A. Kontroller at støpslet er korrekt innørft.B. Skift dersom sikringen er sprengt.C. - Sjekk ønså at flottøren beveger seg fritt. Plasser den oppovervendt.- Øk dybden i gropen/brønen.
2	Pumpen leverer ikke væske.	A. Risten på innsuget eller slangene er tilstoppet.B. Impelleren er slitt eller blokkert.C. Den nædvendige trykkhøyden er hjøere enn kapasiteten til pumpen.D. Det er luft tilstede.E. Nivå under minimumsnivå for sugging.	A. Fjerne hindringer, ellerrett på slangen dersom den er vridd.B. Bytt ut impelleren eller fjern hundringene.C. Bytt ut med en med hjøere trykkhøyde.D. Vent i minst 1 minuttil de er fjernet.
3	Pumpen stanser ikke.	A. Bryteren blir ikke deaktivert av flottøren.	A. Sjekk at flottøren beveger seg fritt.
4	Sugevolumet er utilstrekkelig.	A. Sjekk at ikke risten på innsuget er delvis tilstoppet.B. Sjekk at impelleren eller erler leveringsslangen ikke er delvis tilstoppet eller har avleiringer.C. Kontroller at holdeventilen (hvis这部分er tilstede) ikke er delvis tilstoppet.	A. Fjern eventuelle tilstoppinger.B. Fjern eventuelle tilstoppinger.C. Rengjør holdeventilen nøye.
5	Pumpen stopper etterøy ha vært i drift en kort tid.	A. Den amperometriske termobeskyttelsen stanser pumpen.	A. Pass på at væsken som skal pumps jegke er for tykk, fordi dette vil fore til at motoren overopphetes.B. Sjekk at vanntemperaturen ikke er for hjø.C. Kontroller at ingen faste elementer blokkerer impelleren.D. Strømforsyningen er ikke i samsvar med det som står på merkeskiltet

12. GARANTI

Enhver endring som ikke på forhand er autorisert, vil frata produsenten ethvert ansvar. Alle resedeler som brukes til reparasjoner ma vår originaldeler, og alt tilbehørffa're godkjent av produsenten, sli du kan sikre maksimal sikkerhet for maskiner og systemer somppe kan vare pamontert.

Dette Produktet er dekket av en juridisk garanti (i Det europeiske fellesskapet, i 24 maneder fra kjopsdato) for alle feil som skyldes produksjonsfeit aller materialene som er blitt brukt.

Produktgarantien vil etter skjonn kinne vare enten erstatning med en enhet som er i perfect stand, eller kostnadsfri reparasjon, dersom falgende vilkar overholds:

produktet har blitt handert pa riktig mate og i samsvar med anvisningene, og det icke er gjort noe forsok pa a reparere av kjoperen selv, ellr tredjeparter.
produktet har blitt levert til butikken der den ble kjopt, sammen med dokumenter som bekrefter kjopet (kvittering), og en kort beskrivelse av problemet.

Impellenen og deler som er utsatt for slitasje, dekkes ici av garantien. Garantikravet vil ici pa noen mate forlenge den opprinnelige garantiperioden.
