DCWP 600 - Pompa uji TALLAS - Manual falas për përdoruesin

Lloji i produktit	Pompë zhytëse uji
Marka / Modeli	Tallas DCWP 600
Furnizimi elektrik	220-240 V ~ 50 Hz, 2.5 A
Fuqia nominale e absorbuar (P1)	600 W
Rrjedhja maksimale	195 L/min
Lartësia manometrike maksimale	9 m (0.9 bar)
Thellësia maksimale e zhytjes	7 m
Lartësia minimale e nisjes (automatike)	115 mm
Lartësia e ndalimit	45 mm
Ujë i mbetur (punim i detyruar)	2-3 mm
Madhësia maksimale e grimcave	5 mm
Temperatura e lëngut	0 °C deri +35 °C
Gjatësia e kabllit të furnizimit	10 m (H05 RNF)
Indeksi i mbrojtjes	IP X8
Pesha neto / bruto	5.3 kg / 6 kg
Lidhësi i shkarkimit	1" 1/4 M (mashkull)
Funksionimi	Automatik (notues) ose manual
Lëngje të pompueshme	Ujë i pastër, ujë shiu, ujëra të zeza të pastra
Mirëmbajtja e rregullt	Pastrimi i rregullt i sitës, i rrotës dhe i notuesit
Siguria	Mos e përdorni të thatë; shkëputeni para çdo ndërhyrjeje
Garancia	24 muaj (pjesë të harxhuara të përjashtuara)
Disponueshmëria e pjesëve të këmbimit	5 vjet pas datës së prodhimit

Pyetjet më të shpeshta - DCWP 600 TALLAS

Çfarë lloji lëngu mund të pompoj me DCWP 600?

Kjo pompë është projektuar për të pompuar ujë të pastër, ujë shiu, ujëra të zeza të pastra dhe ujë lumenjsh ose liqenesh. Nuk është e përshtatshme për ujëra të ngarkuara që përmbajnë fibra të gjata, hidrokarbure, as për përdorim në prani të njerëzve në pishina, pellgje ose basene.

Si funksionon mënyra automatike?

Në mënyrën automatike, notuesi i integruar zbulon nivelin e ujit. Kur uji arrin lartësinë e nisjes (115 mm), pompa fillon. Ajo ndalon automatikisht kur niveli zbret në 45 mm. Për të aktivizuar këtë mënyrë, vendosni treguesin (2) në pozicionin 'A' (Fig. A).

Çfarë të bëj nëse pompa nuk niset dhe nuk lëshon asnjë zhurmë?

Së pari kontrolloni nëse priza është lidhur saktë dhe nëse siguresa mbrojtëse nuk ka shkrepur. Sigurohuni që notuesi të lëvizë lirshëm. Nëse problemi vazhdon, rrisni thellësinë e pusetës për të lejuar notuesin të arrijë nivelin e nisjes.

Si të pastroni sitën e thithjes?

Shkëputni pompën dhe kullojeni atë. Zhvidhosni vidhat e fiksimit të filtrit (b), hiqni sitën (c), pastrojeni mirë dhe më pas rimontojeni në rend të kundërt.

Pse pompa ndalon pas disa minutash punë?

Kjo mund të jetë për shkak të mbinxehjes së motorit. Kontrolloni që lëngu të mos jetë shumë i dendur, që temperatura e lëngut të mos kalojë 35 °C dhe që asnjë trup solid të mos bllokojë rrotën. Sigurohuni gjithashtu që furnizimi elektrik të përputhet me të dhënat e pllakës së emrit.

A mund ta përdor pompën në mënyrë të vazhdueshme?

Jo, kjo pompë është projektuar për përdorim urgjence ose të ndërprerë. Nuk është e destinuar për funksionim të vazhdueshëm. Është rreptësisht e dekurajuar të kaloni 20 nisje në orë për të shmangur dëmtimin e motorit.

Cilat janë dimensionet minimale të kërkuara për pusetën?

Puseta duhet të ketë një bazë minimale 200 mm x 200 mm dhe një thellësi prej të paktën 400 mm. Lini një hapësirë të lirë prej të paktën 5 cm rreth pompës për të lejuar notuesin të lëvizë saktë.

Si të kaloni në mënyrën manuale?

Për funksionim manual, ngrini dorezën e zgjedhjes (3) dhe vendosni treguesin (2) në pozicionin 'M' (Fig. A). Në këtë konfigurim, pompa thith deri në 2-3 mm ujë të mbetur. Për ta ndaluar, kthejeni treguesin në 'O'.

Çfarë të bëj në rast ngricash?

Nëse pompa rrezikohet të ekspozohet ndaj temperaturave nën 0 °C, kullojeni plotësisht për të shmangur ngrirjen e ujit të mbetur dhe dëmtimin e pjesëve plastike. Ruajeni në një vend të thatë dhe të mbrojtur nga ngrica.

Ku të gjej pjesë këmbimi?

Pjesët kryesore të këmbimit, veçanërisht pjesët e harxhuara, janë të disponueshme me porosi nga prodhuesi për të paktën 5 vjet pas datës së prodhimit. Për çdo riparim, përdorni ekskluzivisht pjesë origjinale dhe kërkoni një profesionist të kualifikuar.

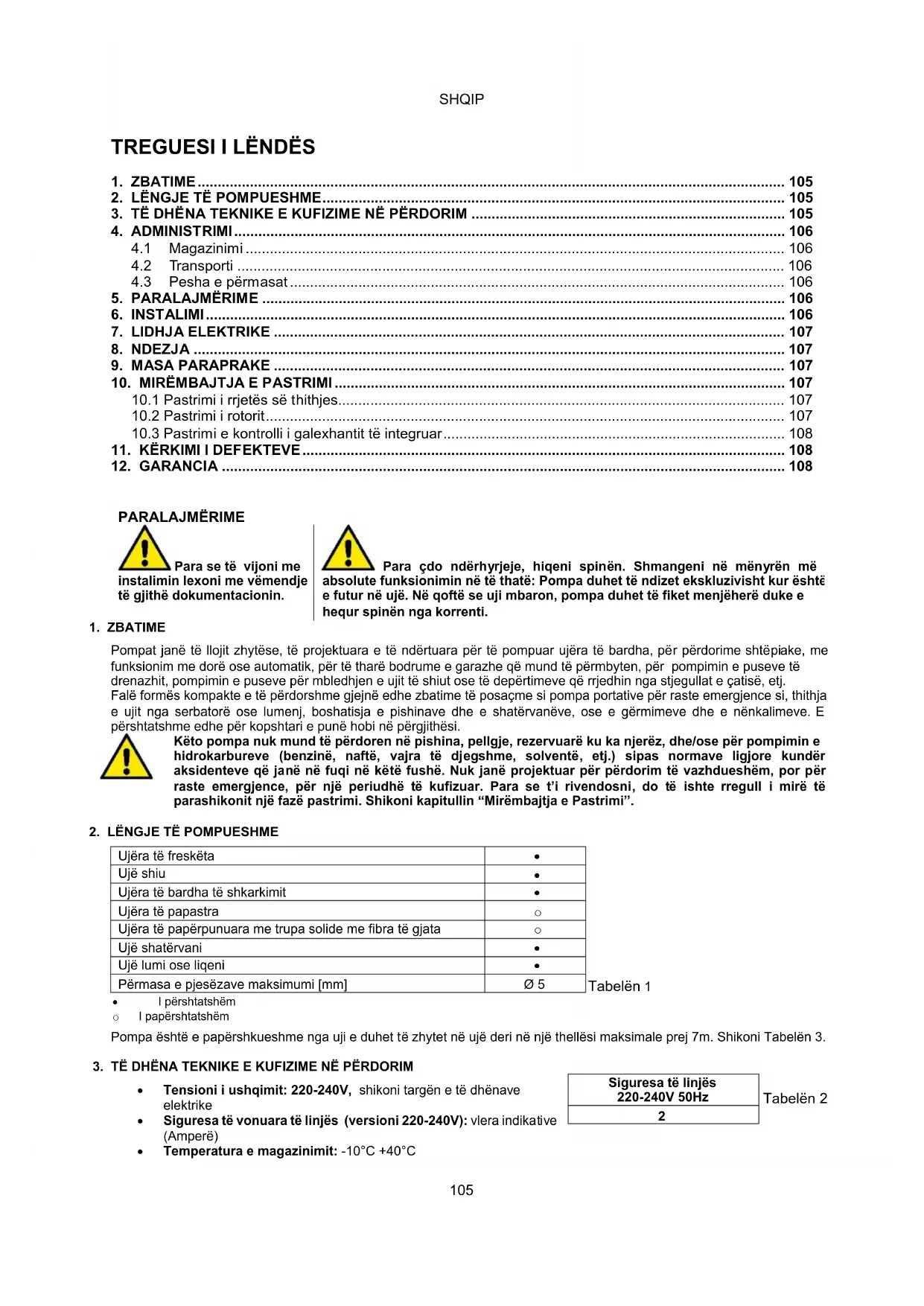

MANUAL I PËRDORUESIT DCWP 600 TALLAS

Ujëra të freskëta	●
Ujë shiu	●
Ujëra të bardha të shkarkimit	●
Ujëra të papastra	○
Ujëra të papërpunuara me trupa solide me fibra të gjata	○
Ujë shatërvani	●
Ujë lumi ose liqeni	●
Përmasa e pjesëzave maksimumi [mm]	Ø 5

Tabelen 1

I pershtatshem

I papershtatshem

Pompa ehte papershkueshme nga uji e duhet te zhyt et ne ujederi njthehlesimaksimale prej 7m. Shikoni Tabelen 3.

3. TÉ DHÉNA TEKNIKE E KUFIZIME NÉ PÉRDORIM

Tensioni i ushqimit: 220-240V, shikoni targen e te dheneve elektrike

Siguresa të linjës 220-240V 50Hz

2

Tabelen 2

• Siguresa te vonuara te linjës (versioni 220-240V): vlera indikative (Amperë)
• Temperatura e magazinimit: -10°C +40°C

SHQIP
Tabelen 3

		Drenazhi i ujërave të bardha
	Modeli	P1=300	P1=600
Të dhëna elektrike	P1 Fufia e thithur Nominale [W]	300	600
	Voltazhi i rrjetit [V]	220-240 AC	220-240 AC
	Frekuencia e rrjetit [Hz]	50	50
	Korrenti [A]	1.3	2.5
	Kondensatori [μF]	8	12.5
	Kondensatori [Vc]	450	450
Të dhëna hidraulike	Prurja maksimale [l/min]	125	195
	Rezistenza maksimale [m]	6.5	9
	Rezistenza maksimale [bar]	0.65	0.9
	Thellësia maks. e zhytjes [m]	7	7
	Lartësia e ndezjes min. AUT [mm]	115	115
	Lartësia e fikjes [mm]	45	45
	Lartësia e ujit të mbetur AUT [mm]	2-3	2-3
Fusha e përdorimit	Gjatësia e Kabllos së ushqimit [m]	10	10
	Lloji i kablos	H05 RNF	H05 RNF
	Shkalla e mbrojtjes së motorit	IP X8	IP X8
	Klasa e izolimit	F	F
	Fusha e temperaturës së lengut [°C] sipas EN 60335-2-41 për përdorim shtëpiak	0 °C / +35 °C	0 °C / +35 °C
	Përmasa e pjesëzave maksimumi [mm]	Ø 5	Ø 5
	Maks. Temperatura e mjedisit [°C]	+40 °C	+40 °C
Pesha	DNM GAS	1" 1/4 M	1" 1/4 M
	Pesha Neto/Bruto reth [kg]	4.8 / 5.5	5.3 / 6

Pompa qè nuk mbështetet mbi një bazë nuk mund ta mbajë peshén e tubacioneve, të cilat duhet të mbahe ndryshe.

4. ADMINISTRIMI

4.1 Magazinimi

Tegitha pompat duhet te magazinohen ne nje vend te mbuluar, te thate e me lageshtire ajri mundesisht konstante, pa dridhje e pluhura. Jepen ne ambalazhin etyre original ku duhet t reine deri ne castin e instalimit.

4.2 Transporti

Shmangini produkteta goditjetepperplasjetekota.

4.3 Pesha e permasat

Targa ngjitëse e vendosur mbi ambalazh tregon peshen totale te elektropompës dhe permasat e saj.

5. PARALAJMÈRIME

Pompat kurre nuk duhet te transportohen, tngrihen ose te futen ne pune kur gjenden gezull du perdorur kabllon e ushqimit, duhet te perdorni dorezen e posacme.

• Pompa nuk duhet tê futet kurre né puné né tê thaté.
• Mekanizmi i mbajtjes permban lubricant jo toskik, por që mund te ndryshojë karamteristik e ujit, ne rast se behet fjalë per uje te pastér, ne qofte se pompa do te kishte rrjedhje.

6. INSTALIMI

Vidhoseni berrylin me lidhjen gomembajtse qgjendet brenda ne ambalazh. Pervec kesaj perdorni njf fashete per shtrengimin e tubit per ta fiksuar tubin me lidhjen.

• Né rast se fundi pusit, ku pompa do te mbèshtetet, ka shumë papasterti, nevojitet te parashikohet një mbèshtetje e ngritur me qellim që te shmagen bllokime ne rrjeten e thithjes (Fig. 1).
  Zhyteni teresisht pompen ne uje.
• Parashikoni qè pusi i vendosjes tè ketë permasa minimale si vlerat e mēposhtme: Permasat bazë minimale (mm) 200x200 / Lartësia min. (mm) 400
• Pusi duhet te permasohet githnjé edhe ne lichje me sasiné e uijt qevjen dhe me prurjen e pompés, ne menyre qe motori te mos i nenshtrohet ndezjeve/oré te teperta, keshillohet reptesisht te mos tejkalohen 20 ndzje/oré.

Pompa duhet te instalohet ne pozicon vertikall

7. LIDHJA ELEKTRIKE

Gjatseia e kabllos se ushqimit qe gjendet tek pompa kufizon thellesine maksimale te zhytjes ne perdorimi vetepompes. Respektoni udhezimet e shkrura ne targen teknike e ne ketemualabela 3.

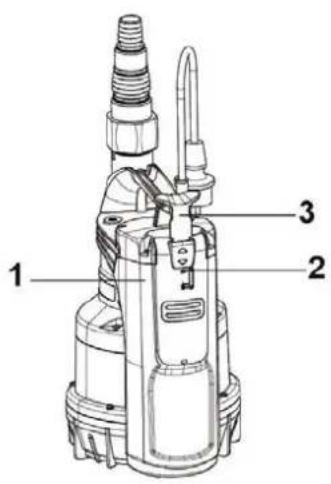

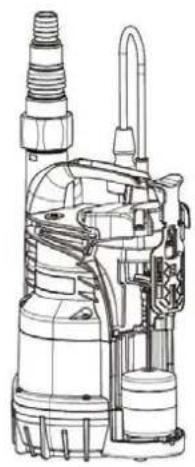

8. NDEZJA

1) Futeni spinen e kabllos se ushqimit ne një prizë korrenti me 220-240V.
2) Kur galexhanti arrin nivelin ON pompa do t é filoje punén e do t funksionojé derisa t é arrihet nveli OFF. Funksionimi automatik (A):
3) Celisi galexhant i integruar nis e ndalon automatikisht pompén kur treguesi (2) eshte i postrictionar ne "A".
4) Per ta ndezur pompén duhet tengrihet qelésin e seleksionimit (3) duke e poziconuart teguesin (2) tek "M". Né keto kushte pompa thith deri 2-3 mm.
5) Per te kontrolluar funksionimin korrekt e pastertine galexhantit, hapni kapakun (1) duke e poziconuar celesin rrotullues te selektionimit (3) tek "O".

9. MASA PARAPRAKE

RREZIK NGRIRJEJE: kur pompa mbetet e pandezur ne temperaturé mê tê ulét se 0^ , duhet tê siguroheni qê tê mos ketêmbeteu jore, e cila duke ngriré mund tê krijojné krisa né pjesët plastike.

Ne qofte se pompa eshte perdorur me lende q anojne t depozitohen, ose me uje te kloruar shpelajeni pas perdorimit, me nje hedhje uji te fuqishme ne menyre q te shmangent formimi i depozitimeve ose i koreve q do t i reduktonin karakteristikat e pompes.

10. MIREMBAJTJA E PASTRIMI

Elektropompa gjatf funksionimit normal nuk kerkon asnj lloj mirembajtje. Ne cdo rast, te githa nderhyrjet e riparimit dhe mirembajtjes duhet te kruhen vetem pasi ta keni shkeputur pompen nga rrjeti i ushqimit me energji elektrike. Kur e ndzni perseri pompen, sigurohuni qe te jete githnje i montuar filtri i thithjes ne menyre qe te mos krijohet rezik osmundesi per kontakt rastesor me pjeset ne levizje.

10.1 Pastrimi i rreetes s thithjes

(Fig.2)

• Shkëputeni ushqimin elektrik nga pompa.
  Beni drenazhin e pompes
• Zhvidhosni vidhat e mberthimit mbi filter (b)
• Higeni rrjeten e thithjes (c).
• Pastrojeni erimontojeni rrettene thithjes.

10.2 Pastrimi i rotorit

(Fig.3)

• Shkëputeni ushqimin elektrik nga pompa.
  Beni drenazhin e pompes.
• Zhvidhosni vidhat e mberthimit mbi filter (b).
• Higeni rrjeten e thithjes (c).
• Lajeni pompén me uje te pastér pé t hequr papasterti temundshme midis motorit e kémishés se pompés (d).
• Pastroni rotorin (d).
• Verifikoni neue rotori mund tere rrotulohet lirisht.
  Montoni pjeset n deegtim e kundert me sekuencen ecmontimit.

SHQIP

10.3 Pastrimi e kontrolli i galexhantit te integruar

(Fig.4)

• Shkëputeni ushqimin elektrik nga pompa.
• Beni drenazhin e pompès.
  Shtyjeni levén eçelèsite czmontoni mbulesen e galexhantit.
• Nxirreni galexphantin, kontrolloni nese ka material që pengon rrjedhjen e lire dhe eventualisht vijoni me pastrimin.
• Verifikoni neue rotori mund tere rrotullohet lirisht.
• Montoni pjeset n drejtimin e kundert me sekuencen e cmontimit.

11. KERKIMI I DEFEKTEVE

Para se të filloni kěrkimin e defekteve ᵓshte nevojshme tënderprisni lidhjen elektrike të pompës (hiqeni spinen nga przy).Nëse kablloja e ushqimit ose pompa né cdo pjesë të saj elektrike ᵓshte e demtunderhyrja e riparimit ose e zëvendésimit duhet të kryhet nga Nédertuesi ose nga sherbimi i tj i asistencés teknikе ose nga një person me kualifikimin e barasvlefshem né menyre që të parandalohet cdo rrezik.

VëSHTIRëSI		VERIFIKIME (shkaqe të mundshme)	RREGULLIME
1	Motori nuk ndizete nuk bèn zhurmë.	A. Verifikoni nèse motori ùshtë nè korrent.B. Verifikoni siguresat mbrojtëse.C. Çelësi nuk aktivivizohet nga galexhanti.	A. Verifikoni nèse spina ùshtë e futur saktësisht.B. Nèse janë djegur zëvendësojini.C. -Verifikoni nèse galexhanti lëviz lirisht.- Riteni thelësinë e pusit.
2	Pompa nuk nxjerr prurje.	A. Rjeta e thihjes ose tubacionet janë të bllokuara.B. Rotori ùshtë konsumuar ose bllokuar.C. Rezistensa e kërkuar ùshtë më e madhe se karakteristikat e pompës.D. Prania e ajrit.E. Niveli nèn minimumin e thihjes.	A. Hiqni bllokimet ose shtrjeni tubacionin nèse ùshtë përdredhur.B. Zëvendësojeni rotorin ose hiqni bllokimin.C. Zëvendësojeni me një rotor me rezistencë më të madhe.D. Prisni të paktën 1 minute derisa eliminohet.
3	Pompa nuk ndalon.	A. Çelësi nuk Çaktivizohet nga galexhanti.	D. Verifikoni nèse galexhanti lëviz lirisht.
4	Prurja ùshtë e pamjaftueshme.	A. Verifikoni nèse rrjetae thihjes ùshtë e bllokuar pjesérisht.B. Verifikoni nèse rotori ose tubi i daljes sèujit ùshtë pjesérisht i bllokuar ose me kore.C. Verifikoni nèse valvula e moskthimit (kur ùshtë parashikuar) ùshtë pjesérisht e bllokuar.	A. Hiqni bllokime të mundshme.B. Hiqni bllokime të mundshme.C. Pastroni me kujdes valvulën e moskthimit.
5	Pompa fiket pasika funksionuar për pak kohë.	A. Mekanizmi mbrojtës termo-amperometrik e ndalon pompën.	A. Verifikoni nèse lëngu për t'u pompuar ùshtë tepë rìtrashë, sepse do të shkaktonte mbinxehjen e motorit.B. Verifikoni nèse temperatura e ujit ùshtë tepë rì lartë.C. Verifikoni që asnjë trup i ngurtë të mos e bllokojë rotorin.D. Ushqimi nuk përputchet me të dhënat e tangës.

12. GARANCIA

Cdo ndryshim i paautozuar parapraksit, i heq ndertuesit cdo lloj pergjegjesie. Te githa pjeset e kembimit te perdorura per riparimet duhet te jene originale e te githe aksesoret duhet te autorizohen nga ndertuesi, ne menyre q te garantohet siguria maksimale e makinave dhe e impianteve mbi te cilat keto mund te montohen.

Ky produkt mbulohet nga garancia ligore (né Komunitetin Evropian pér 24 muaj nga data e blerjes) përsa i perket të githa defekteve që i vishen problemeve të fabrikimit ose të materialit të përdur.

Produkti ne garanti, sipas deshires, mund te zevendesohet me një tjeter ne gjendje t perkryer funkionsimi, osé t riparohet falas kur respekttohen kushtet e meposhtme:

produkt eshte perdorur ne menyre korrekte e ne pajtim me udhezimet e asnjete tentative riparimi nuk eshte berenga bleresi ose nga te tret.
produkt eshte dorzuar ne pikeshitjen ku eshte blere, duke bashkelidhur dokumentin qe verteton blerjen (faturen ose kuponin tatimor) e nje pershkrim te shkurter problemit te hasur.

Rotori e pjeset qe konsumohen, nuk hyjne ne garanci. Nderhyrja ne garanci nuk perfshin ne asnj rast periudhen fillestare.
