DCWP 600 - Waterpomp TALLAS - Gratis gebruiksaanwijzing en handleiding

Soort product	Onderwaterpomp
Merk/Model	Tallas DCWP 600
Elektrische voeding	220-240 V ~ 50 Hz, 2.5 A
Nominaal opgenomen vermogen (P1)	600 W
Max. debiet	195 L/min
Max. opvoerhoogte	9 m (0.9 bar)
Max. onderdompeldiepte	7 m
Min. startniveau (auto)	115 mm
Stopniveau	45 mm
Restwater (gedwongen bedrijf)	2-3 mm
Max. deeltjesgrootte	5 mm
Vloeistoftemperatuur	0 °C tot +35 °C
Lengte stroomkabel	10 m (H05 RNF)
Beschermingsgraad	IP X8
Netto/bruto gewicht	5.3 kg / 6 kg
Persaansluiting	1" 1/4 M (mannetje)
Werking	Automatisch (vlotter) of handmatig
Pompbare vloeistoffen	Helder water, regenwater, helder afvalwater
Regelmatig onderhoud	Regelmatige reiniging van de zeef, waaier en vlotter
Veiligheid	Niet drooglopen; uitschakelen voor onderhoud
Garantie	24 maanden (slijtdelen uitgesloten)
Beschikbaarheid van reserveonderdelen	5 jaar na productiedatum

Veelgestelde vragen - DCWP 600 TALLAS

Welk type vloeistof kan ik verpompen met de DCWP 600?

Deze pomp is ontworpen voor het verpompen van helder water, regenwater, helder afvalwater en rivier- of meerwater. Hij is niet geschikt voor vuil water met lange vezels, koolwaterstoffen of gebruik in aanwezigheid van personen in zwembaden, vijvers of bassins.

Hoe werkt de automatische modus?

In de automatische modus detecteert de ingebouwde vlotter het waterniveau. Wanneer het water het startniveau (115 mm) bereikt, start de pomp. Hij stopt automatisch wanneer het niveau daalt tot 45 mm. Om deze modus te activeren, zet u de indicator (2) op positie 'A' (Fig. A).

Wat te doen als de pomp niet start en geen geluid maakt?

Controleer eerst of de stekker correct is aangesloten en of de zekering niet is gesprongen. Zorg ervoor dat de vlotter vrij kan bewegen. Als het probleem aanhoudt, vergroot dan de diepte van de put zodat de vlotter het startniveau kan bereiken.

Hoe reinig ik de aanzuigzeef?

Schakel de pomp uit en leeg hem. Draai de bevestigingsschroeven van het filter (b) los, verwijder de zeef (c), reinig deze grondig en monteer hem in omgekeerde volgorde.

Waarom stopt de pomp na enkele minuten?

Dit kan worden veroorzaakt door oververhitting van de motor. Controleer of de vloeistof niet te dik is, de vloeistoftemperatuur niet hoger is dan 35 °C en of er geen vaste voorwerpen de waaier blokkeren. Zorg er ook voor dat de stroomvoorziening overeenkomt met de gegevens op het typeplaatje.

Kan ik de pomp continu gebruiken?

Nee, deze pomp is ontworpen voor nood- of intermitterend gebruik. Hij is niet bedoeld voor continu gebruik. Het is ten strengste af te raden om meer dan 20 starts per uur te overschrijden om schade aan de motor te voorkomen.

Wat zijn de minimale afmetingen voor de put?

De put moet een minimale bodem van 200 mm x 200 mm hebben en een diepte van ten minste 400 mm. Laat ten minste 5 cm vrije ruimte rond de pomp zodat de vlotter goed kan bewegen.

Hoe schakel ik over naar handmatige modus?

Voor handmatig bedrijf tilt u de selectiehendel (3) op en zet u de indicator (2) op positie 'M' (Fig. A). In deze configuratie zuigt de pomp tot 2-3 mm restwater. Om te stoppen, zet u de indicator terug op 'O'.

Wat te doen bij vorst?

Als de pomp kan worden blootgesteld aan temperaturen onder 0 °C, leeg hem dan volledig om te voorkomen dat achtergebleven water bevriest en de plastic onderdelen beschadigt. Bewaar hem op een droge en vorstvrije plaats.

Waar kan ik reserveonderdelen vinden?

De belangrijkste reserveonderdelen, waaronder slijtdelen, zijn op bestelling verkrijgbaar bij de fabrikant gedurende ten minste 5 jaar na productiedatum. Gebruik voor reparaties uitsluitend originele onderdelen en schakel een gekwalificeerde professional in.

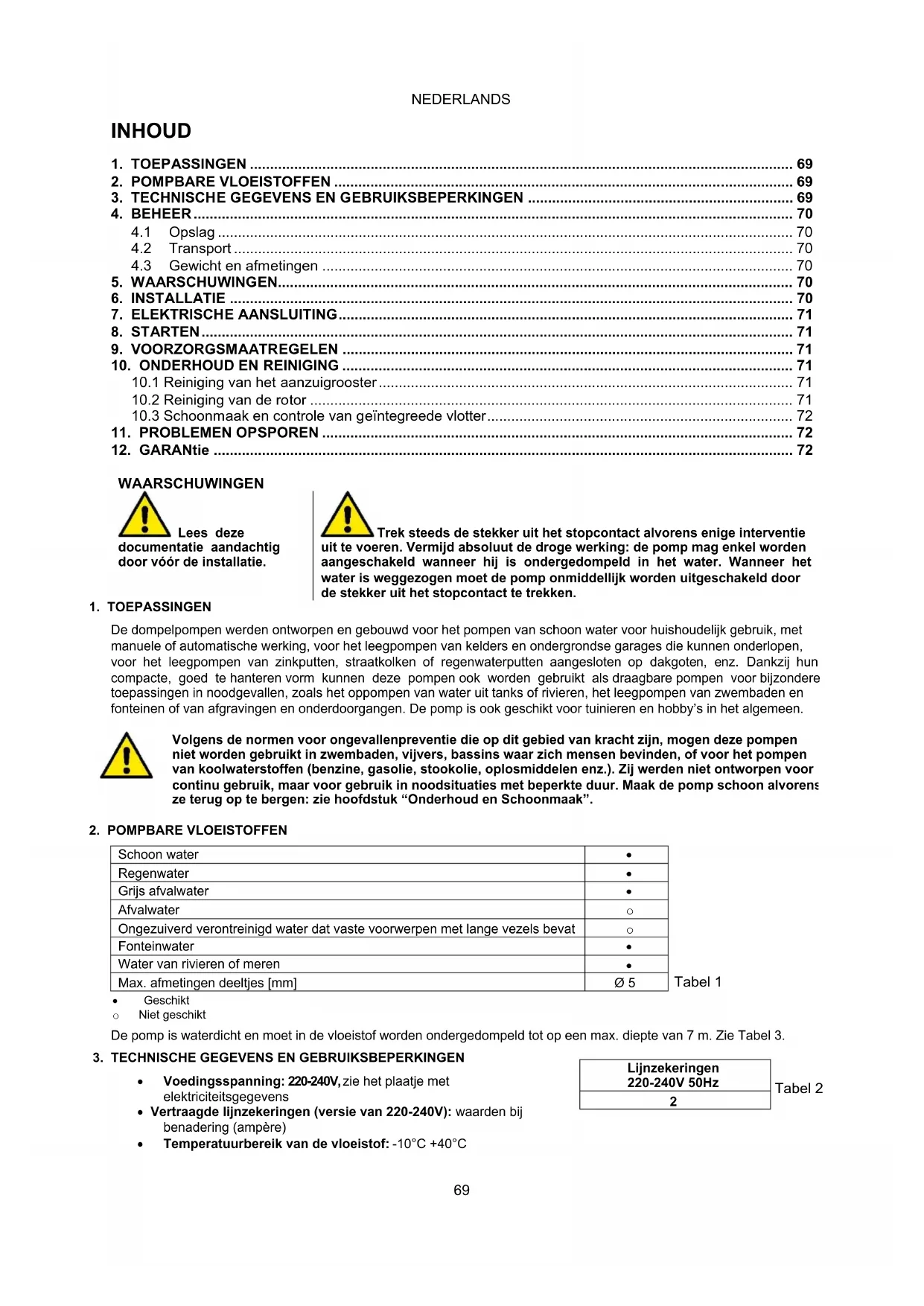

GEBRUIKSAANWIJZING DCWP 600 TALLAS

10.1 Reiniging van het aanzuigrooster 71
10.2 Reiniging van de rotor 71
10.3 Schoonmaak en controle van geintegreede vlotter 72

11.PROBLEMOPSPOREN 72
12.GARANTie 72

WAARSCHUWINGEN

Lees deze

documentatie aandachtig door voor de installment.

Trek steeds de stekker uit het stopcontact alvorens enige interventie werden. Vermijd absoluut de droge werkig: de pomp mag enkel worden chakeld wonneer hij is ondergedompeld in het water. Wonneer het wegbezogen moet de pomp onmiddelijk worden uitgeschakeld door der uit het stopcontact te trekken.

1. TOEPASSINGEN

De dompelpompen werden ontworpen en gebouwd voor het pompen van schoon water voor huishoudelijk gebruik, met manuele of automatische werkung, voor het leegpompen van kelders en ondergrundse garages die kuren onderlopen, voor het leegpompen van zinkputten, straatkolken of regenwaterputten aangesloten op dakgoten, enz. Dankzij hun compacte, goed te hanteren vorm kuren deze pompen ook worden gebruikt als draagbare pompen voor bijzondere toepasseningen in noodgevallen, zoals het oppompen van water uit tanks of rivieren, het leegpompen van zwembaden en fonteinen of van afgravingen en onderdoorgangen. De pomp is ook geschikt voor tuinieren en hobby's in het algemeen.

Volgens de normen voor ongevallenpreventie die op dit gebied van kracht zich,ogens们都pompien Niet worden gebruikt in zwembaden,vijvers,bassins waar zich mensen bevinden,of voor het pompen van koolwaterstoffen (benzine,gasolie,stookolie,oplosmiddelen enz.).Zij werden Niet ontworpen voor continu gebruik, maar voor gebruik in noodsituatuies met beperkte duur.Maak de pomp schoon alvorens ze terug op te bergen: zie hoofdstuk "Onderhoud en Schoonmaak".

2. POMPBARE VLOEISTOFFEN

Tabel 1

Schoon water	●
Regenwater	●
Grijs afvalwater	●
Afvalwater	○
Ongezuiverd verontreinigd water dat vaste voorwerpen met lange verzels bevat	○
Fonteinwater	●
Water van rivieren of meren	●
Max. afmetingen deeltjes [mm]	Ø 5

Geschikt
Niet geschikt

De pomp is waterdicht en moet in de vloeistof worden ondergedompeld tot op een max. diepte van 7 m. Zie Tabel 3.

Voedingsspanning: 220-240V,zie hetplaatje met elektriciteitsgegevens
- Vertraagde Iijnzekeringen (versie van 220-240V): waarden bij benadering (ampere)
- Temperatuurbereik van de vloeistof: -10°C +40°C

Lijnzekeringen 220-240V 50Hz	Tabel 2
2

NEDERLANDS
Tabel 3

		Drainage schoon water
	Model	P1=300	P1=600
Elektrische gevevens	P1 Nominaal opgenomen vermogen [W]	300	600
	Netspanning [V]	220-240 AC	220-240 AC
	Netfrequentie [Hz]	50	50
	Stroom [A]	1.3	2.5
	Condensator [μF]	8	12.5
	Condensator [Vc]	450	450
Hydraulische gevevens	Max. debiet [l/min]	125	195
	Max. opvoerhoopte [m]	6.5	9
	Max. opvoerhoopte [bar]	0.65	0.9
	Max. dompeldiepte [m]	7	7
	Min. hoogte start AUT [mm]	115	115
	Hoopte stop[mm]	45	45
	Hoopte resterend water AUT [mm]	2-3	2-3
Toepassings-gebieden	Lengte voedingskabel [m]	10	10
	Soort kabel	H05 RNF	H05 RNF
	Beschermingsgraad motor	IP X8	IP X8
	Isolatieklasse	F	F
	Temperatuurrange vloeistof [°C] volgens EN 60335-2-41 voor huishoudelijk gebruik	0 °C / +35 °C	0 °C / +35 °C
	Max. afmetingen deeltjes [mm]	Ø 5	Ø 5
	Max. omgevingstemperatuur [°C]	+40 °C	+40 °C
Gewicht	DNM GAS	1" 1/4 M	1" 1/4 M
	Netto/brutogewicht [kg]	4.8 / 5.5	5.3 / 6

Als de pomp gegen ondersteuning heeft kan hij het gewicht van de leidingen nicht dragen; dit gewicht要去 derhalve op een andere manier worden ondersteund.

4. BEHEER

4.1 Opslag

Alle pompen moeten worden opgeslaagen in een overdekte, droge ruimte met een zo möglichk constante luchtvochtigheid, zonder trillingen en stof. Ze worden geleverd in hun oorspronkelijke verpakking, waarin ze tot aan het moment van installmentie要去en blijven.

4.2 Transport

Voorkom dat er onnodig gegen de producten worden gestoten en gebotst.

4.3 Gewicht en afmetingen

De sticker aangebracht op de verpakking vermeldt het totaalgewicht en de afmetingen van de elektropomp.

5. WAARSCHUWINGEN

De pompen mogen nicht worden verplaatst, worden opgeheven of werken verwijl ze opgehangen zich aan de voedingskabel. Gebruik hiervoor enkel het specifiek handvat.

• De pomp mag nooit droog draaien.
• De afdichting bevat een nicht-giftig smeermiddel, dat darüber de eigenschappen van het water kan aantasten (als het gaat om zuiver water) in het geval dat de pomp zou lekken.

6. INSTALLATIE

Draai de elleboogbuis met slangaansluiting, aanwezig in de verpakking, vast. Gebruik tevens een klemring om de buis te bevestigen aan de aansluiting.

• Indien de putbodem waarop de pomp steunt erg vuil is, is het nuttig een verhoogde steun teplaatsen om te vermijden dat het rooster aan de aanzuigzijde verstopt worden (Fig.1).
  Dompel de pomp volledig in het water.
• De put moet de volgende minimale afmetingen hebben: Min. afmetingen basis min. (mm) 200x200 / min. hoogte (mm) 400
• De afmetingen van de put moeten steeds in verhouding zichn met de hoeveelheid aangevoerd water en het pompdebiet, zodat de motor Niet te vaak要去 opstarten per uur. Het worden strikt aanbevolen om nicht meer dan 20 koer op te starten per uur.

NEDERLANDS

De pomp要去en geinstalleerd in verticale positie

De lenghte van de voedingskabel die op de pomp aanwezig is beperkt de maximale dompeldiepte bij het gebruik van de pomp zelf. Respecteer de aanduidingen op het typeplaatje en in deze handleiding, tabel 3.

8. STARTEN

1) Steek de stekker van de voedingskabel in een 220-240V stopcontact.
2) Wanner de vlotter het ON-peil hebft bereikt za de pomp worden opgestart en blijven werken totdat het OFF-peil werden bereikt.

3) De geintegreerde vlotterschakelaar schakelt de pomp automatisch in en uit, wanner de wijzer (2) op "A" staat.

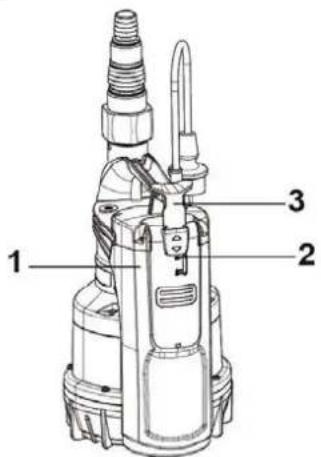

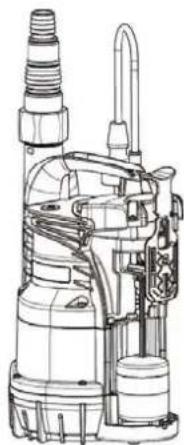

Manual operation (M):

4) Om de pomp in werkung te stellen dient u de keuzeknop (3) op te lichten en de wijzer (2) op "M" te zetten. In dit geval zuigt de pomp tot 2-3 mm aan.
5) Om te controlen of de vlotter correct werkt en goed schoon is dient u de sluitkap (1) te openen door de keuzeknop op "O" te zetten.

BEVRIEZINGSGEVAAR: wonneer de pomp buiten werking blijft bij een temperatuur lager dan 0^ , moet men er voor zorgen dat er geen waterresten in de pomp kunnen bevriezen, waardoor er barsten zonden hunnen ontstaan in de plastic onderdelen. Indien de pomp werden gebruikt met vloeistoffen die neerslaan of met bleekwater, dan moet ze na gebruik worden gespoeld met behulp van een krachtige waterstraal, om neerslag- of korstvorming te vermijden, wat zou leiden tot de vermindering van de pompprestaties.

10. ONDERHOUD EN REINIGING

Bij de normale werkig vereist de elektropomp geen enkel onderhoud In ieder geval mogen alle reparaties en onderhoudswerkzaamheden pas worden uitgevoerd nadat de pomp is afgekoppeld van het voedingsnet. Verzeker u er bij het starten van de pomp alsd van dat het aanzuigfilter gemonteerd is, zdat er geen gevaar of mogelijkheid bestaat van toevallige aanraking van de bewegende onderdelen.

10.1 Reiniging van het aanzuigrooster

(Afbeelding.2)

• De elektrische voeding van de pomp uitschakelen.
• De pomp aftappen.
• Draai de bevestigsschroeven op de filter (b) los.
• Het aanzuigrooster verwijderen (c).
• Het aanzuigrooster reinigen en weer terugplaatsen.

10.2 Reiniging van de rotor

(Afbeelding.3)

• De elektrische voeding van de pomp uitschakelen.
• De pomp aftappen.
• Draai de bevestigingschroeven op de filter (b) los.
• Het aanzuigrooster verwijderen (c).
• De pomp afwassen met schoon water om vuil dat möglichk:tussen de motor en de pompmantel zit te verwijderen (d).
• De rotor schoonmaken (d).
• Controlleren of de rotor vrij kan draaien.
• De onderdelen in elkaar zetten door de demontagewerkzaamheden omgekeerd uit te voeren.

NEDERLANDS

• De elektrische voeding van de pomp uitschakelen.
• De pomp aftappen.
• Duw gegen de hendel van de schakelaar en demonteer het deksel van de vlotter.
• Verwijder de vlotter, controller of er enig materiaal de vrijbebeweging van de vlotter belemmert en maak deze schoon indien nodig.
• De onderdelen in elkaar zetten door de demontageworkzaaamheden omgekeerd uit te voeren.

11. PROBLEM OPSPOREN

Voordat begonnen worden met het opsporen van storingen, moet de pomp eerst losgekoppeld worden van het elektriciteitsnet (door de stekker uit het stopcontact te halen). Indien de voedingskabel of een elektrisch onderdeel van de pomp beschadigd zijn, mogen deze alleen door de fabrikant of diens technische klantenservice of door een iemand met gelijke bevoedheid.

STORINGEN		CONTROLES (mogelijk oorzaken)	OPLOSSINGEN
1	De motor start nicht en maakt geen geluiden.	A. Controlleren of er spanning op de motor staat.B. De veiligheidszekeringen contro-leren.C. De schakelaar worden nicht geactiveerd door de vlotter.	A. ControllerDat de stekker correct in het stopcontact steekt.B. Hen verwangen als ze doorgebrand zich.N. - Nagaan of de vlotter vrij kan bewegen.D. - De diepte van de put vergroten.
2	Het debiet van de pomp is onvoldoende.	A. Het aanzuigrooster of de leidingen zitten verstopt.B. De rotor is versleten of zit verstopt.C. De vereiste opstuwoogte is hoger dan de prestaties die de pomp kan leveren.D. Aanwezigheid lucht.E. Het peel staat onder de minimale aanzuighoogte.	A. Verwijder de belemmeringen ofplaats de gekronkelde buis terugrecht.B. De rotor verwangen of de verstopping opheffen.C. Vervang de pomp met een met een hogere opvoerhoogte.D. Wacht minstens 1 minuit totdat de lucht worden verwijderd.
3	De pomp stoot Niet.	A. De schakelaar worden nicht geactiveerd door de vlotter.	A. Nagaan of de vlotter vrij kan bewegen.
4	Het debiet is Onvoldoende.	A. Nagaan of het aanzuigrooster Niet geleeltelijk verstopt zit.B. Nagaan of de rotor of de persleiding Niet Gedeeltelijk verstopt zitten of aangekoekt zich.N. Controlleren of de terugslagklep (indien aanwezig) Niet geleeltelijk verstopt zit.	A. Eventuele verst-pingen opheffen.B. Eventuele verst-pingen opheffe.C. De terugslagklep grondig scho-onmaken.
5	De pomp stoot na kortearend te hebben gewerkt.	A. De thermische/ampèro-metri-sche beveiliging LAST de pomp stoppe.	A. Nagaan of de te pompen vloeistof geen te große dichtheid heeft, want daardoo raakt de motor oververhit.B. Controlleren of de temperatuur van het water Niet te hoog is.C. Controller of de waaier Niet door een voorwerp geblokkeerd worden.D. Stroomvoorziening Niet conform de gegevens op het pompplaatje.

12. GARANTIE

Elke wijziging waarvoor geen voorafgaande toestemming verkreten is, ontheft de fabrikant vanijdere verantwoord-odelijkheid. Alle verrangingsonderdelen die worden gebru-ikt bij reparaties moeten originele onderdelen zich, en alle accessoires要去en geauthoriseerd zich door de fabrikant, zodanig dat de maxima visilgheid van de machines en van de installations waarop zich gemonteerd konnen wor-den, worden gewaarborgd.

Dit product wordt gedekt door een wettelijk voorziene garantie (in de Europese Gemeenschap gedurende 24 maanden, met ingang op de aankoopdatum) voor alle storingen te wijten aan fabricagefouten of gebruikt materiaal.

Het product kan gratis worden verrangen door een perfect werkend product of Gratis worden hersteld wanner de volgende conditions zich voordoen:

• Het product correct werden gebruikt, conform de instructies en er geen poging werk ondernomen voor herstelling door de koper zichl of derden.
• Het product werd overhandigd aan het verkooppunt, samen met het aankoopbewijs (factuur of kassabon) en een korte beschrijving van het opgetreden probleem.

Het vliegwiel en de onderdelen onderhevig aan slijtage worden nicht gedekt door de garantie. De uitvoering van interventries tijdens de garantieperiode resulteert nooit in de verlening van deze periode.
