NAVODILA ZA UPORABO Quigo Green BOSCH
Preberite in upoštevajte vsa navodila, da zagotovite varno in zanesljivo uporabo merilne naprave. Če merilne naprave ne uporabljate v skladu s priloženimi navodili, lahko pride do poškodb zaščitne opreme, vgrajene v merilni napravi. Opozorilnih nalepk na
merilni napravi nikoli ne zakrivajte. Ta navodila varno shranite in jih priložite merilni napravi v primeru predaje.
Pozor! Če ne uporabljate tu navedenih naprav za upravljanje in nastavljanje oz. če uporabljate drugačne postopke, lahko to povzroči nevarno izpostavljenost sevanju. Merilni napravi je priložena opozorilna nalepka za laser (označena na strani s shematskim prikazom merilne naprave). Če besedilo na varnostni nalepki za laser ni v vašem jeziku, ga pred prvim zagonom prelepite s priloženo nalepko v ustreznem jeziku.
Laserskega žarka ne usmerjajte v osebe ali živali in tudi sami ne glejte neposredno v laserski žarek ali njegov odsev. S tem lahko zaslepite ljudi in povzročite nesrečo ali poškodbe oči.
Če laserski žarek usmerite v oči, jih zaprite in glavo takoj obrnite stran od žarka. Ne spreminjajte laserske naprave. Očala za opazovanje laserskega žarka (dodatna oprema) ne uporabljajte kot zaščitna očala. Očala za opazovanje laserskega žarka so namenjena boljšemu zaznavanju laserskega žarka. Ne nudijo zaščite pred laserskimi žarki.
Očala za opazovanje laserskega žarka (dodatna oprema) ne uporabljajte kot sončna očala v prometu. Očala za opazovanje laserskega žarka ne omogočajo popolne UV-zaščite, obenem pa zmanjšujejo zaznavanje barv. Merilno napravo lahko popravlja samo usposobljeno strokovno osebje z originalnimi nadomestnimi deli. Na ta način bo ohranjena varnost merilne naprave. Otroci laserske merilne naprave ne smejo uporabljati brez nadzora. Pomotoma bi lahko zaslepili sebe ali druge. Z merilno napravo ne smete delati v okolju, kjer je prisotna nevarnost eksplozije in v katerem so prisotne gorljive tekočine, plini ali prah. V merilni napravi lahko nastanejo iskre, ki lahko vnamejo prah ali hlape.
Magneta ne približujte vsadkom in drugim zdravstvenim napravam, npr. srčnim spodbujevalnikom ali inzulinskim črpalkam. Magnet ustvari magnetno polje, ki lahko vpliva na delovanje vsadkov ali zdravstvenih naprav.
Merilna naprava ne sme biti v bližini magnetnih nosilcev podatkov in naprav, ki so občutljive na delovanje magneta. Zaradi magnetnih vplivov lahko pride do nepopravljivih izgub podatkov.
Opis izdelka in storitev
Merilno orodje je primerno za uporabo v notranjih prostorih.
Oštevilčenje naslikanih komponent se nanaša na prikaz merilne naprave na strani s shemami.
(1) Vpenjalo dim. 1/4" adapterske plošče (2) Vijak za fino nastavitev adapterske plošče (3) Adapterska plošča (4) Stikalo za vklop/izklop
220 | Slovenščina
(5) Izstopna odprtina laserskega žarka (6) Stojalo (7) Očala za opazovanje laserskega žarka a) (8) Navoj za stojalo 1/4" (9) Pokrov predala za baterije (10) Opozorilna ploščica laserja (11) Serijska številka (12) Zapah pokrova predala za baterije (13) Vijak držala dim. 1/4" (14) Vijak za fino nastavitev držala (15) Pritrdilni vijak držala (16) Držalo
a) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.
Tehnični podatki
| Križni laser Quigo Green |
| Številka izdelka | 3 603 F63 C02 |
| Delovno območje, doA) | 12 m |
| Natančnost niveliranjaB)C) | ±0,6 mm/m |
| Območje samodejnega niveliranja ±4° | |
| Čas niveliranja ≤ 6 s | |
| Delovna temperatura -5 °C ... +40 °C | |
| Temperatura skladišćenja -20 °C ... +70 °C | |
| Najv. nadmorska višina uporabe 2000 m | |
| Najv. relativna zračna vlažnost 90 % | |
| Stopnja onesnaženiya v skladu s standardom IEC 61010-1 | 2D) |
| Razred laserja 2 | |
| Vrsta laserja 500–540 nm, < 5 mW | |
| C6 | 5 |

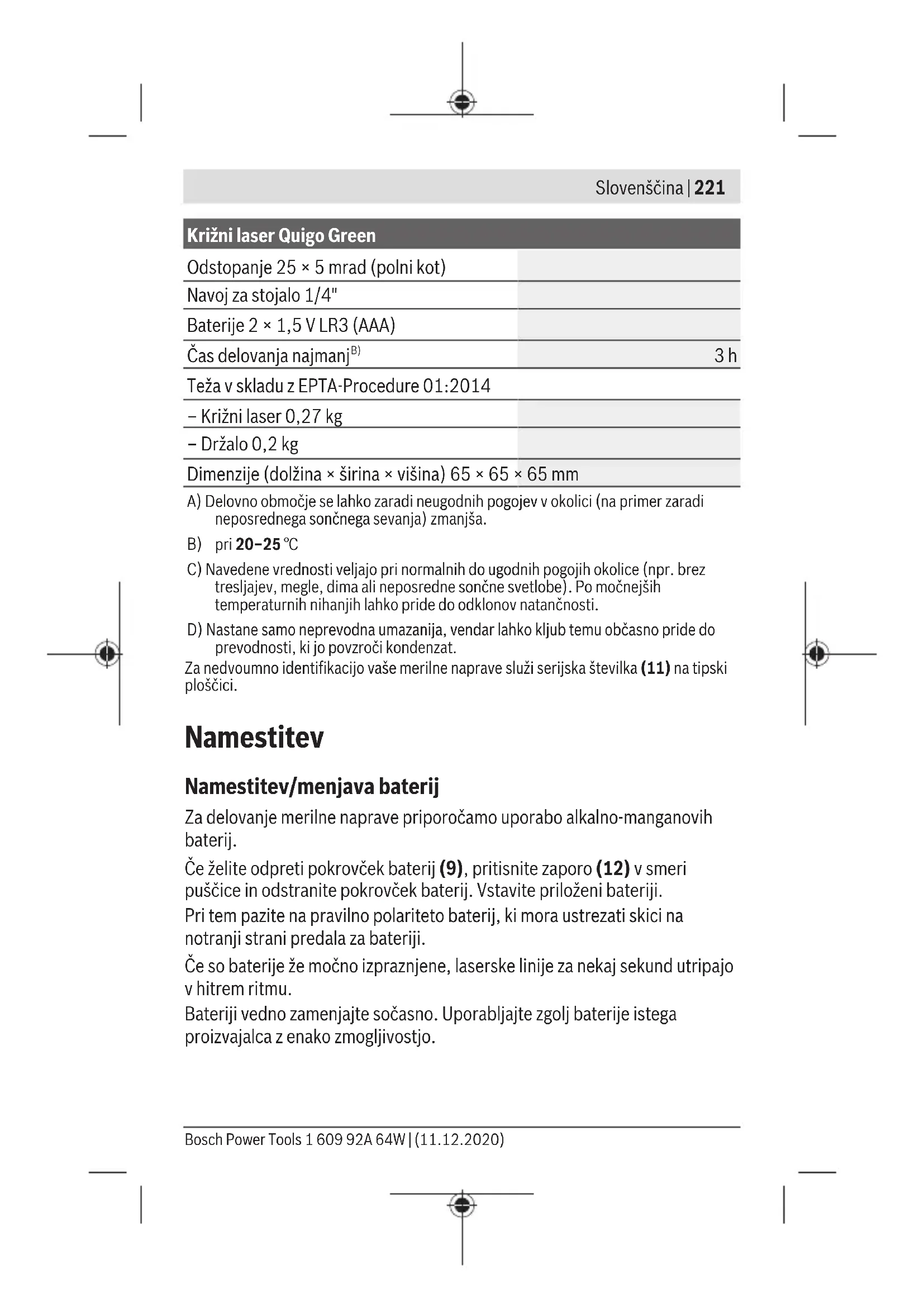

Križni laser Quigo Green
Odstopanje 25 × 5 mrad (polni kot)
Navoj za stojalo 1/4"
Baterije 2 × 1,5 V LR3 (AAA)
Čas delovanja Najmanj B) 3 h
Teža v skladu z EPTA-Procedure 01:2014
- Križni laser 0,27 kg
- Držalo 0,2 kg
Dimenzije (dolžina × širina × višina) 65 × 65 × 65 mm
A) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na primer zaradi neposrednega sončnega sevanja) zmanjša. B) pri 20-25 °C C) Navedene vrednosti veljajo pri normalnih do ugodnih pogojih okolice (npr. brez tresljajev, megle, dima ali neposredne sončne svetlobe). Po močnejših temperaturnih nihanjih lahko pride do odklonov natančnosti. D) Nastanejo neprevodna umazanija, vendar lahko kljub temu občasno pride do prevodnosti, ki jo povzroči kondenzat.
Za nedvoumno identifikacijo vaše merilne naprave služi serijska številka (11) na tipski ploščici.
Namestitev
Namestitev/menjava baterij
Za delovanje merilne naprave priporočamo uporabo alkalno-manganovih baterij.
Če želite odpreti pokrovček baterij (9), pritisnite zaporo (12) v smeri puščice in odstranite pokrovček baterij. Vstavite priloženi bateriji.
Pri tem pazite na pravilno polariteto baterij, ki mora ustrezati skici na notranji strani predala za bateriji.
Če so baterije že močno izpraznjene, laserske linije za nekaj sekund utripajo v hitrem ritmu.
Bateriji vedno zamenjajte sočasno. Uporabljajte zgolj baterije istega proizvajalca z enako zmogljivostjo.
▷ Če merilne naprave dalj časa ne boste uporabljali, iz nje odstranite bateriji. Pri daljšem skladiščenju merilne naprave lahko baterije korodirajo in se samodejno izpraznijo.
Delovanje
Uporaba
▷ Merilno napravo zavarujte pred vlago in neposrednim sončnim sevanjem. Merilne naprave ne izpostavljajte ekstremnim temperaturam ali temperaturnim nihanjem. Merilne naprave na primer ne puščajte dalj časa v avtomobilu. Počakajte, da se temperatura merilne naprave pri večjih temperaturnih nihanjih najprej prilagodi, šele nato napravo uporabite. Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko zmanjša natančnost delovanja merilne naprave. Preprečite močne udarce v merilno napravo in padce na tla. Poškodbe merilne naprave lahko vplivajo na njeno natančnost. Po močnem udarcu ali padcu za kontrolo primerjajte lasersko linijo z eno izmed znanih vodoravnih ali navpičnih referenčnih linij. ▷ Med transportom izklopite merilno napravo. Ob izklopu se nihajna enota zapahne, saj bi se sicer pri močnem premikanju lahko poškodovala.
Vklop/izklop
Za vklop merilne naprave potisnite stikalo za vklop/izklop (4) navzgor. Merilna naprava takoj po vklopu začne oddajati laserske linije iz dveh izstopnih odprtin (5).
Za izklop merilne naprave potisnite stikalo za vklop/izklop (4) navzdol prek izhodne odprtine (5).
Vklopljene merilne naprave nikoli ne puščajte brez nadzora. Po uporabi jo izklopite. Laserski žarek lahko zaslepi druge osebe.
Samodejno niveliranje
Merilno napravo postavite na vodoravno, trdno podlago in jo pritrdite na držalo (16) ali stojalo (6). Za uporabo samodejnega niveliranja merilno napravo postavite na vodoravno podlago tako, da je navoj za stojalo (8) usmerjen navzdol. Po vklopu samodejnega niveliranja se laser samodejno
izravna v okviru območja samodejnega niveliranja do odklona ±4°. Niveliranje je zaključeno, ko laserske linije ne utripajo več.
Če samodejno niveliranje ni mogoče, ker na primer spodnja stran merilne naprave za več kot 4° odstopa od vodoravne črte ali ker merilno napravo prosto držite v roki, laserske linije neprekinjeno utripajo v počasnem ritmu in merilna naprava deluje brez samodejnega niveliranja. Laserske linije ostanejo vključene, ni pa nujno, da sta obe liniji prekrižani pod pravim kotom. Za zagotovitev tega, da se laserski liniji še naprej stikata pravokotno, postavite merilno napravo pravokotno na steno.
V primeru udarcev ali spremembe položaja med delovanjem merilna naprava samodejno ponovi niveliranje. Po ponovnem niveliranju preverite položaj vodoravne oziroma navpične laserske linije glede na referenčne točke in tako preprečite napake zaradi zamika merilne naprave.
Navodila za delo
▷ Za označevanje vedno uporabite samo sredino laserske linije. Širina laserske linije se spreminja z razdaljo.
Pritrditev z držalom (glejte sliko A)
S pomočjo držala (16) lahko merilno napravo pritrdite na različne predmete z debelino od 10 do 60 mm, npr. na navpične oz. vodoravne police ali cevi.
Sprostite pritrdilni vijak (15) držala, namestite držalo na želeno mesto in znova zategnite pritrdilni vijak.
Merilno napravo z navojem za stojalo (8) namestite na vijak dim. 1/4" (13) držala in jo z zmerno močjo zategnite na držalo. Merilne naprave ne smete preveč močno zategniti, ker bi se lahko poškodovala.
Pred vklopom merilne naprave morate držalo naravnati. Odvijte pritrdilni vijak (14) držala. Premaknite merilno napravo na želeni višini v vodoravni položaj (z navojem za stojalo (8) usmerjenim navzdol). Ponovno zategnite nastavitveni vijak.
Merilno napravo lahko na držalo pritrdite tudi z adaptersko ploščo (3).
Delo s stojalom (pribor)
Stojalo vam zagotavlja stabilno, po višini nastavljivo merilno podlago. Merilno napravo z nastavkom za stojalo 1/4" (8) namestite na navoj stojala (6) ali običajnega stojala za fotoparate. Merilno napravo privijte z vijakom za pritrditev na stojalo.
Pred vklopom merilne naprave morate grobo naravnati stojalo.
Merilno napravo lahko na stojalo pritrdite tudi z adaptersko ploščo (3).
Delo z adaptersko ploščo (glejte slike B–C)
Z adaptersko ploščo (3) lažje natančno poravnate merilno napravo na referenčno točko in jo hitreje namestite oziroma odstranite.
Adaptersko ploščo (3) lahko pritrdite na držalo (16) ali stojalo (6).
- Držalo: adaptersko ploščo z vpenjalom dim. 1/4" (1) namestite na vijak (13) držala in z zmerno močjo zategnite držalo.
Opomba: če želite spremeniti položaj merilne naprave, sprostite vijak za fino nastavitev (14) držala. Če adaptersko ploščo vrtite, ne da bi prej odvili vijak za fino nastavitev, se lahko adapterska plošča zrahlja in merilna naprava pade.
- Stojalo: vijak za fino nastavitev stojala privijte v vpenjalo dim. 1/4" (1) adapterske plošče.
Merilno napravo potisnite v adaptersko ploščo (3), tako da se blokirna mehanizma adapterske plošče zaskočita v odprtine na obeh straneh merilne naprave. Adaptersko ploščo lahko pritrdite na spodnjo, zadnjo in zgornjo stran merilne naprave.
Prepričajte se, da je merilna naprava trdno nameščena.
Ko adaptersko ploščo namestite na zadnjo stran, lahko merilno napravo poravnate glede na višino, pri montaži na zgornjo ali spodnjo stran pa glede na stran. Zavrtite vijak za fino nastavitev (2) adapterske plošče, da lasersko linijo poravnate glede na referenčno točko.
Očala za opazovanje laserskega žarka (pribor)
Očala za opazovanje laserskega žarka filtrirajo svetlobo okolice. Tako se očesu zdi, da je svetloba laserja svetlejša.
Vzdrževanje in servisiranje
Vzdrževanje in čiščenje
Merilna naprava naj bo vedno čista.
Merilne naprave nikoli ne potapljajte v vodo ali v druge tekočine.
Umazanijo obrišite z vlažno, mehko krpo. Ne uporabljajte čistilnih sredstev ali topil.
Še posebej redno čistite površine ob izstopni odprtini laserja in pazite, da krpa ne bo puščala vlaken.
Servisna služba in svetovanje uporabnikom
Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com
Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.
Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.
Slovensko
Robert Bosch d.o.o.
Verovškova 55a
1000 Ljubljana
Tel.: +00 803931
Fax: +00 803931
Mail: servis.pt@si.bosch.com
www.bosch.si
Naslove drugih servisnih mest najdete na povezavi:
Merilnih naprav in baterij ne smete odvreči med gospodinjske odpadke!
Zgolj za države Evropske unije:
Odslužene merilne naprave (v skladu z Direktivo 2012/19/EU) in okvarjene ali izrabljene akumulatorske/navadne baterije (v skladu z Direktivo 2006/66/ES) je treba zbirati ločeno in jih okolju prijazno reciklirati.
