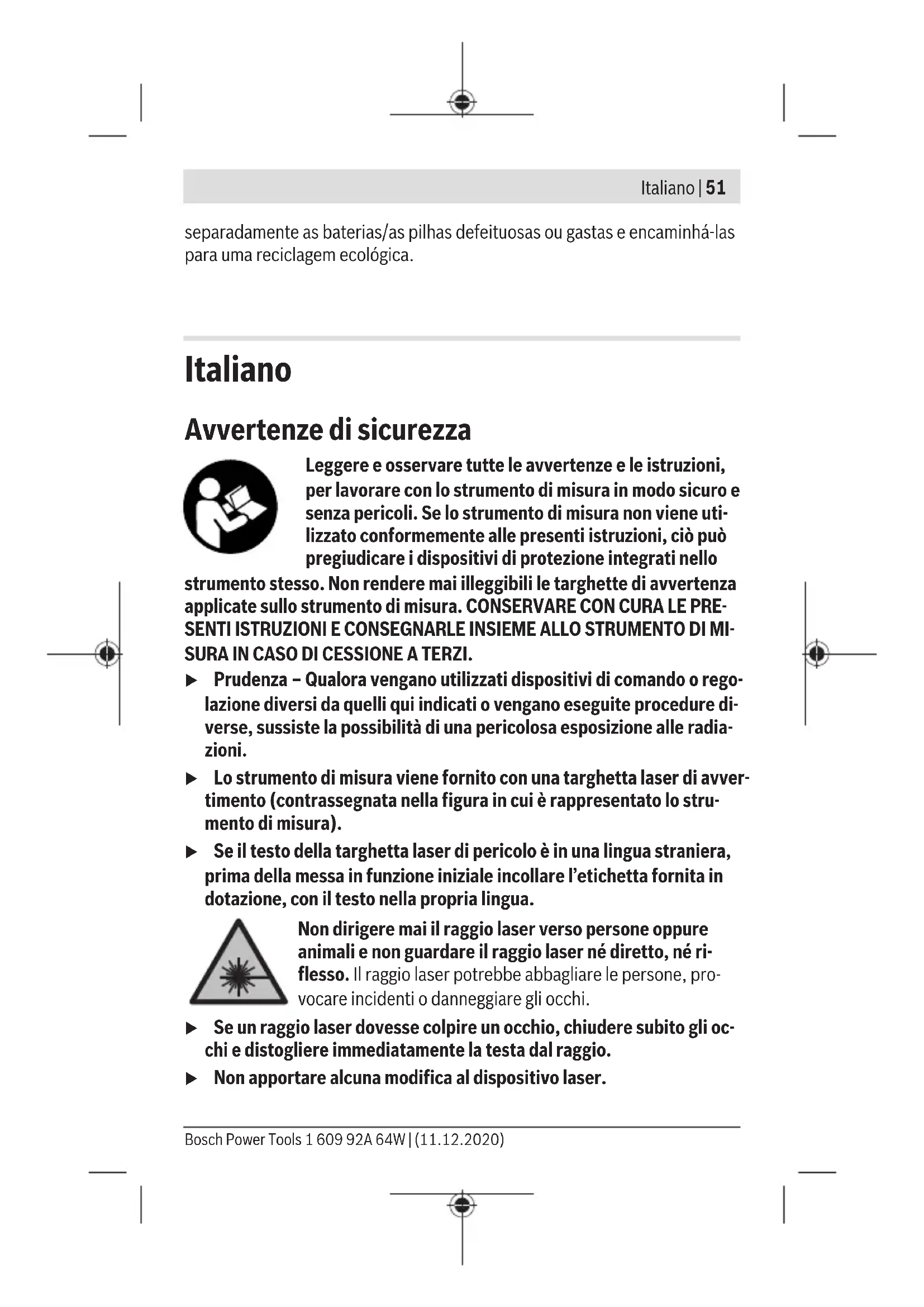

MANUALE UTENTE Quigo Green BOSCH

(7) Occhiali per raggio laser

(8) Attacco treppiede da 1/4" (9) Coperchio vano pile (10) Targhetta di pericolo raggio laser (11) Numero di serie (12) Bloccaggio del coperchio vano pile (13) Vite da 1/4" del supporto (14) Vite di fermo del supporto (15) Vite di fissaggio del supporto (16) Supporto

L’accessorio illustrato oppure descritto non è compreso nel volume di forni- tura standard. L’accessorio completo è contenuto nel nostro programma ac- cessori. Dati tecnici Livella laser multifunzione Quigo Green Codice prodotto 3 603 F63 C02 Raggio d’azione min.

12m Precisione di livellamento B)C) ±0,6mm/m Campo di autolivellamento ±4° Tempo di livellamento ≤6sec Temperatura di funzionamento –5°C…+40°C Bosch Power Tools 1 609 92A 64W | (11.12.2020)54 | Italiano Livella laser multifunzione Quigo Green Temperatura di magazzinaggio –20°C…+70°C Altitudine d’impiego max. sul livello del mare 2000m Umidità atmosferica relativa max. 90% Grado di contaminazione secondo IEC61010-1

Peso secondo EPTA-Procedure01:2014 – Livella laser multifunzione 0,27kg – Supporto 0,2kg Dimensioni (lunghezza× larghezza× altezza) 65×65×65mm A) In caso di condizioni ambientali sfavorevoli (ad es. irradiazione solare diretta), il raggio d’azione potrà risultare ridotto.

con 20–25°C C) I valori indicati presuppongono condizioni ambientali normali e/o favorevoli (ad esempio assenza di vibrazioni, nebbia, fumo, nessuna irradiazione solare diretta). In seguito a violente oscillazioni di temperatura è possibile che si riscontrino perdi- te di precisione. D) Presenza esclusivamente di contaminazioni non conduttive, ma che, in alcune oc- casioni, possono essere rese temporaneamente conduttive dalla condensa. Per un’identificazione univoca dello strumento di misura, consultare il numero di serie (11) riportato sulla targhetta identificativa. Montaggio Introduzione/sostituzione delle pile Per l’impiego dello strumento di misura si raccomanda di utilizzare pile alca- line al manganese. 1 609 92A 64W | (11.12.2020) Bosch Power ToolsItaliano | 55 Per aprire il coperchio vano batterie(9), premere sul bloccaggio(12) nella direzione della freccia e prelevare il coperchio del vano batterie. Introdurre le batterie fornite in dotazione. Durante tale fase, prestare attenzione alla corretta polarità, riportata sul lato interno del vano batterie. Quando le batterie iniziano a scaricarsi, le linee laser lampeggeranno rapida- mente per alcuni secondi. Sostituire sempre tutte le pile contemporaneamente. Utilizzare esclusiva- mente pile dello stesso produttore e con la stessa capacità. u Se lo strumento di misura non viene impiegato per lunghi periodi, ri- muovere le pile dallo strumento stesso. Qualora le batterie rimangano per lungo tempo all’interno dello strumento di misura si possono verifica- re fenomeni di corrosione e di autoscaricamento. Utilizzo Messa in funzione u Proteggere lo strumento di misura da liquidi e dall’esposizione diret- ta ai raggi solari. u Non esporre lo strumento di misura a temperature o ad oscillazioni termiche estreme. Ad esempio, evitare di lasciarlo per lungo tempo all’interno dell’auto. In caso di forti oscillazioni di temperatura, lasciare che lo strumento di misura raggiunga la normale temperatura prima di metterlo in funzione. Temperature oppure sbalzi di temperatura estremi possono pregiudicare la precisione dello strumento di misura. u Evitare di urtare violentemente o di far cadere lo strumento di misu- ra. Eventuali danno allo strumento di misura possono comprometterne la precisione. Dopo un urto violento o una caduta, a scopo di controllo con- frontare la linea laser con una linea di riferimento nota, orizzontale o verti- cale, oppure con punti a piombo verificati. u Spegnere lo strumento di misura, quando occorra trasportalo. Spe- gnendo lo strumento, viene bloccata l’unità oscillante che altrimenti po- trebbe venire danneggiata in caso di movimenti violenti. Bosch Power Tools 1 609 92A 64W | (11.12.2020)56 | Italiano Accensione/spegnimento Per accendere lo strumento di misura, far scorrere l’interruttore di accen- sione/spegnimento (4) verso l’alto. Subito dopo l’accensione, lo strumento di misura proietterà due linee laser dall’apertura di uscita (5). Per spegnere lo strumento di misura, far scorrere l’interruttore di accensio- ne/spegnimento(4) verso il basso, oltre l’apertura di uscita(5). u Non lasciare incustodito lo strumento di misura quando è acceso e spegnerlo sempre dopo l’uso. Altre persone potrebbero essere abba- gliate dal raggio laser. Livellamento automatico Posizionare lo strumento di misura su un fondo orizzontale e solido e fissarlo sul supporto(16), oppure sul treppiede(6). Per utilizzare il livellamento au- tomatico, il lato inferiore dello strumento di misura dovrà essere allineato orizzontalmente e con l’attacco treppiede(8), rivolto in basso. Dopo l’accen- sione, il livellamento automatico compenserà automaticamente le irregolari- tà, entro il campo di autolivellamento di ±4°. Il livellamento sarà terminato quando le linee laser cesseranno di lampeggiare. Se il livellamento automatico non è possibile, ad es. se il lato inferiore dello strumento di misura si scosta dalla linea orizzontale di oltre4°, oppure se lo strumento di misura viene tenuto in mano senza supporto, le linee laser lam- peggeranno lentamente e in modo continuo e lo strumento di misura funzio- nerà senza livellamento automatico. Le linee laser resteranno accese, ma le due linee a croce non saranno più necessariamente ortogonali l’una rispetto all’altra. Per garantire che le due linee laser si mantengano ortogonali l’una ri- spetto all’altra, posizionare lo strumento di misura ortogonalmente rispetto alla parete. In caso di vibrazioni o variazioni di lunghezza durante il funzionamento, il li- vellamento dello strumento di misura verrà ripetuto automaticamente. Dopo un nuovo livellamento, verificare la posizione della linea laser orizzontale o verticale rispetto ai punti di riferimento, in modo da evitare errori causati da spostamenti dello strumento di misura. Indicazioni operative u Per contrassegnare, utilizzare sempre ed esclusivamente il centro della linea laser. La larghezza della linea laser varia in base alla distanza. 1 609 92A 64W | (11.12.2020) Bosch Power ToolsItaliano | 57 Fissaggio con il supporto (vedere Fig.A) Mediante il supporto(16), lo strumento di misura si può fissare su oggetti di vario tipo, con spessore da 10 fino a 60mm: ad es. su travi o tubi verticali od orizzontali. Allentare la vite di fissaggio(15) del supporto, posizionare il supporto nel punto desiderato e serrare nuovamente a fondo la vite di fissaggio. Posizionare lo strumento di misura, mediante l’attacco treppiede(8), sulla vite da 1/4" (13) del supporto ed avvitare delicatamente lo strumento di mi- sura sul supporto. Non serrare troppo saldamente lo strumento di misura poiché in caso contrario potrebbe venire danneggiato. Allineare orientativamente il supporto, prima di accendere lo strumento di misura. A tale scopo, allentare la vite di fermo(14) del supporto. Spostare lo strumento di misura all’altezza desiderata, in posizione orizzontale (con l’attacco treppiede(8) rivolto in basso). Serrare nuovamente a fondo la vite di fermo. Lo strumento di misura si potrà fissare sul treppiede anche mediante la pia- stra adattatrice(3). Utilizzo del treppiede (accessorio) Un treppiede permette di avere una base di misurazione stabile e regolabile in altezza. Sistemare lo strumento di misura, con l’attacco treppiede da 1/4" (8), sulla filettatura del treppiede stesso (6), oppure di un normale treppiede fotografico. Avvitare saldamente lo strumento di misura con la vite di fermo del treppiede. Allineare preliminarmente il treppiede, prima di accendere lo strumento di misura. Lo strumento di misura si potrà fissare sul treppiede anche mediante la pia- stra adattatrice (3). Utilizzo della piastra adattatrice (vedere Figg. B–C) La piastra adattatrice(3) agevola il preciso allineamento dello strumento di misura ad un punto di riferimento e consente di applicare e prelevare veloce- mente lo strumento di misura stesso. La piastra adattatrice (3) si potrà fissare sul supporto (16), oppure sul treppiede(6). – Supporto: Sistemare la piastra adattatrice, mediante l’attacco da 1/4"(1), sulla vite (13) del supporto ed avvitare delicatamente quest’ul- tima sul supporto stesso. Bosch Power Tools 1 609 92A 64W | (11.12.2020)58 | Italiano Avvertenza: Svitare la vite di fermo(14) del supporto, qualora si deside- ri cambiare posizione dello strumento di misura. Se la piastra adattatrice viene ruotata senza che la vite di fissaggio sia svitata, la piastra suddetta potrebbe allentarsi e lo strumento di misura potrebbe cadere. – Treppiede: Avvitare saldamente la vite di fermo del treppiede nell’attacco da 1/4" (1) della piastra adattatrice. Spingere lo strumento di misura nella piastra adattatrice(3) in modo che i fissaggi della piastra adattatrice innestino negli incavi sui due lati dello stru- mento di misura. La piastra adattatrice si potrà fissare sul lato inferiore, po- steriore o superiore dello strumento di misura. Verificare che lo strumento di misura sia saldamente in sede. Montando la piastra adattatrice sul lato posteriore, lo strumento di misura si potrà allineare in altezza; montandola sul lato superiore o posteriore, lo stru- mento di misura si potrà allineare in senso laterale. Ruotare la vite per rego- lazione di precisione(2) della piastra adattatrice, per allineare la linea laser ad un punto di riferimento. Occhiali per raggio laser (accessorio) Gli occhiali per raggio laser filtrano la luce ambientale. In questo modo la lu- ce del laser appare più chiara per gli occhi. Manutenzione ed assistenza Manutenzione e pulizia Avere cura di tenere lo strumento di misura sempre pulito. Non immergere in alcun caso lo strumento di misura in acqua, né in alcun al- tro liquido. Pulire eventuali impurità utilizzando un panno morbido inumidito. Non utiliz- zare detergenti, né solventi. Pulire regolarmente specialmente le superfici dell’uscita del raggio laser pre- stando particolare attenzione alla presenza di peluria. Servizio di assistenza e consulenza tecnica Il servizio di assistenza risponde alle Vostre domande relative alla riparazio- ne e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ri- cambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com 1 609 92A 64W | (11.12.2020) Bosch Power ToolsNederlands | 59 Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre do- mande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10cifre riportato sulla targhetta di fabbricazione dell’elettroutensile. Italia Tel.: (02) 3696 2314 E-Mail: pt.hotlinebosch@it.bosch.com Per ulteriori indirizzi del servizio assistenza consultare: www.bosch-pt.com/serviceaddresses Smaltimento Strumenti di misura, accessori e confezioni non più utilizzabili andranno av- viati ad un riciclaggio rispettoso dell’ambiente. Non gettare gli strumenti di misura, né le pile, nei rifiuti dome- stici. Solo per i Paesi UE: Conformemente alla direttiva europea 2012/19/UE, gli strumenti di misura non più utilizzabili e, in base alla direttiva europea 2006/66/CE, le batterie/ le pile difettose o esauste, andranno raccolti separatamente ed avviati ad un riutilizzo rispettoso dell’ambiente. Nederlands Veiligheidsaanwijzingen Alle aanwijzingen moeten gelezen en in acht genomen worden om gevaarloos en veilig met het meetgereed- schap te werken. Wanneer het meetgereedschap niet volgens de beschikbare aanwijzingen gebruikt wordt, kunnen de geïntegreerde veiligheidsvoorzieningen in het meetgereedschap belemmerd worden. Maak waarschuwingsstic- Bosch Power Tools 1 609 92A 64W | (11.12.2020)60 | Nederlands kers op het meetgereedschap nooit onleesbaar. BEWAAR DEZE AAN- WIJZINGEN ZORGVULDIG EN GEEF ZE BIJ HET DOORGEVEN VAN HET MEETGEREEDSCHAP MEE. u Voorzichtig – wanneer andere dan de hier aangegeven bedienings- of afstelvoorzieningen gebruikt of andere methodes uitgevoerd wor- den, kan dit resulteren in een gevaarlijke blootstelling aan straling. u Het meetgereedschap is voorzien van een laser-waarschuwingsplaat- je (aangegeven op de weergave van het meetgereedschap op de pa- gina met afbeeldingen). u Is de tekst van het laser-waarschuwingsplaatje niet in uw taal, plak dan vóór het eerste gebruik de meegeleverde sticker in uw eigen taal hieroverheen. Richt de laserstraal niet op personen of dieren en kijk niet zelf in de directe of gereflecteerde laserstraal. Daar- door kunt u personen verblinden, ongevallen veroorzaken of het oog beschadigen. u Als laserstraling het oog raakt, dan moeten de ogen bewust gesloten worden en moet het hoofd onmiddellijk uit de straal bewogen wor- den. u Breng geen wijzigingen aan de laserinrichting aan. u Gebruik de laserbril (accessoire) niet als veiligheidsbril. De laserbril dient voor het beter herkennen van de laserstraal; deze beschermt echter niet tegen de laserstraling. u Gebruik de laserbril (accessoire) niet als zonnebril of in het verkeer. De laserbril biedt geen volledige UV-bescherming en vermindert het waarnemen van kleuren. u Laat het meetgereedschap alleen repareren door gekwalificeerd ge- schoold personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft. u Laat kinderen het lasermeetgereedschap niet zonder toezicht ge- bruiken. Zij zouden per ongeluk andere personen of zichzelf kunnen ver- blinden. u Werk met het meetgereedschap niet in een omgeving waar ontplof- fingsgevaar heerst en zich brandbare vloeistoffen, brandbare gassen 1 609 92A 64W | (11.12.2020) Bosch Power ToolsNederlands | 61 of brandbaar stof bevinden. In het meetgereedschap kunnen vonken ontstaan die het stof of de dampen tot ontsteking brengen. Houd de magneet uit de buurt van implantaten en ande- re medische apparaten, zoals pacemakers en insuline- pompen. Door de magneet wordt een veld opgewekt dat de werking van implantaten en medische apparaten kan versto- ren. u Houd het meetgereedschap uit de buurt van magnetische gegevens- dragers en magnetisch gevoelige apparatuur. Door de werking van de magneten kan onherroepelijk gegevensverlies optreden. Beschrijving van product en werking Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaan- wijzing. Beoogd gebruik Het meetgereedschap is bedoeld voor het bepalen en controleren van hori- zontale en verticale lijnen. Het meetgereedschap is geschikt voor gebruik binnenshuis. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het meetge- reedschap op de pagina met afbeeldingen. (1) 1/4"-opname van de adapterplaat (2) Fijninstelschroef van de adapterplaat (3) Adapterplaat (4) Aan/uit-schakelaar (5) Opening voor laserstraal (6) Statief
