LIETOŠANAS INSTRUKCIJA Quigo Green BOSCH

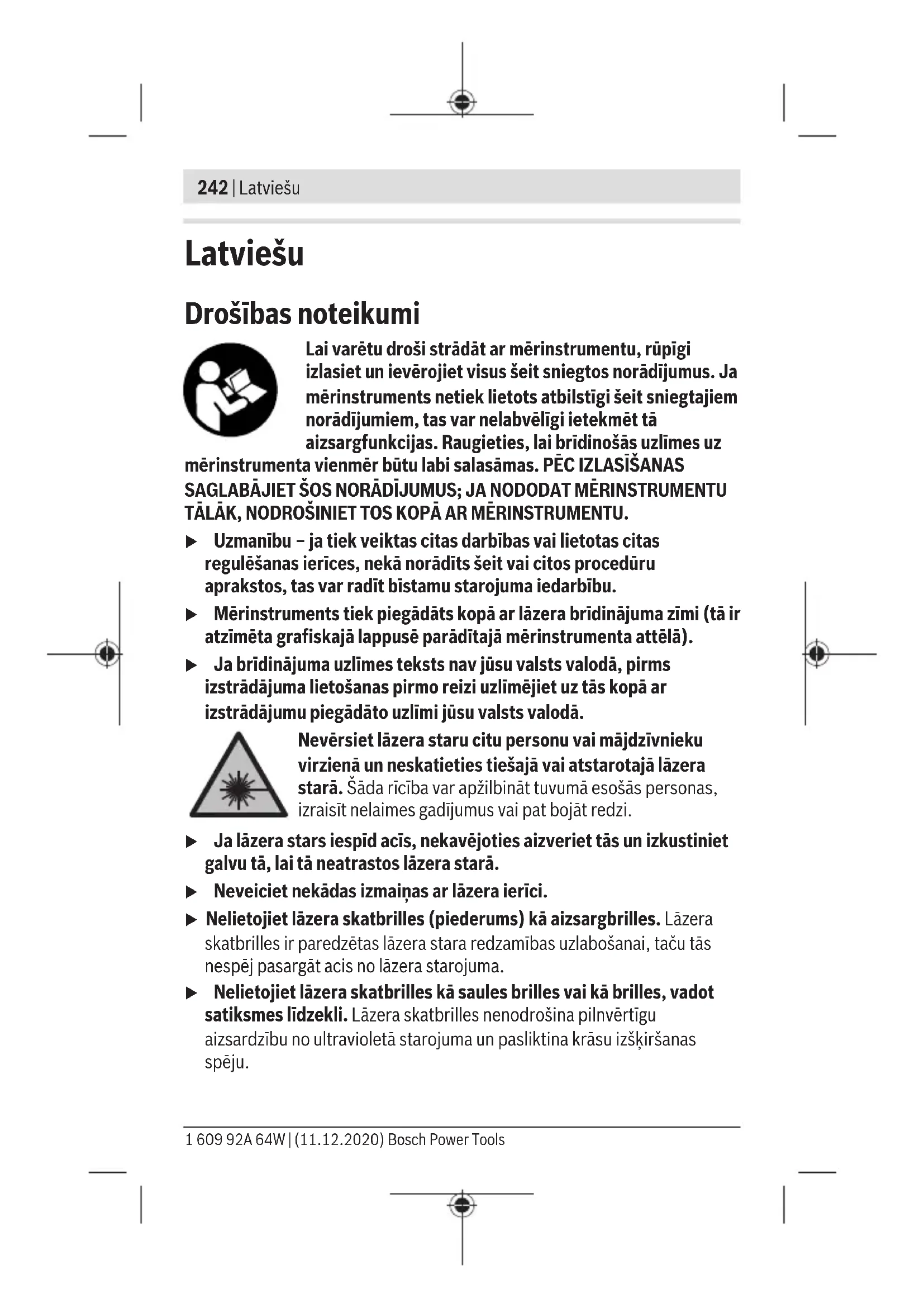

Lai varētu droši strādāt ar mērinstrumentu, rūpīgi izlasiet un ievērojiet visus šeit sniegtos norādījumus. Ja mērinstruments netiek lietots atbilstīgi šeit sniegtajiem norādījumiem, tas var nelabvēlīgi ietekmēt tā aizsargfunkcijas. Raugieties, lai brīdinošās uzlīmes uz
mērinstrumenta vienmēr būtu labi salasāmas. PĒC IZLASĪŠANAS SAGLABĀJIET ŠOS NORĀDĪJUMUS; JA NODODAT MĒRINSTRUMENTU TĀLĀK, NODROŠINIET TOS KOPĀ AR MĒRINSTRUMENTU.
Uzmanību - ja tiek veiktas CITAS darbības vai lietotas CITAS regulēšanas ierīces, nekā norādīts šeit vai CITOS procedūru aprakstos, tas var radīt bīstamu starojuma iedarbību. Mērinstruments tiek piegādāts kopā ar lāzera brīdinājuma zīmi (tā ir atzīmēta grafiskajā lapā parādītajā mērinstrumenta attēlā). Ja brīdinājuma uzlīmes teksts nav jūsu valsts valodā, pirms izstrādājuma lietošanas pirmo reizi uzlīmējiet uz tās kopā ar izstrādājumu piegādāto uzlīmi jūsu valsts valodā.
Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties tiešajā vai atstarotajā lāzera starā. Šāda rīcība var apžilbināt tuvumā esošas personas, izraisīt nelaimes gadījumus vai pat bojāt redzi.
Ja lāzera stars iespīd acīs, nekavējoties aizveriet tās un izkustiniet galvu tā, lai tā neatrastos lāzera starā. Neveiciet nekādas izmaiņas ar lāzera ierīci. ▶ Nelietojiet lāzera skatbrilles (piederums) kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma. Nelietojiet lāzera skatbrilles kā saules brilles vai kā brilles, vadot satiksmes līdzekli. Lāzera skatbrilles nenodrošina pilnvērtīgu aizsardzību no ultravioletā starojuma un pasliktina krāsu izšķiršanas spēju.
Nodrošiniet, lai mērinstrumentu remontētu vienīgi kvalificēti remonta speciālisti, nomaiņai izmantojot oriģinālās rezerves daļas. Tas ļaus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu. ▶ Neļaujiet bērniem lietot lāzera mērinstrumentu bez pieaugušo uzraudzības. Viņi var nejauši apžilbināt tuvumā esošās personas vai sevi. Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši šķidrumi, gāzes vai putekļi. Mērinstrumentā var rasties dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos.
Nenovietojiet magnētu implantu vai cita medicīniska aprīkojuma tuvumā, piemēram, elektrokardiostimulatora vai insulīna sūkņa tuvumā.
Magnēts rada lauku, kas var ietekmēt implantātu vai medicīnisko ierīču darbību.
Netuviniet mērinstrumentu magnētiskajiem datu nesējiem un ierīcēm, ko spēj ietekmēt magnētiskais lauks. Magnētu iedarbība var izraisīt neatgriezeniskus informācijas zudumus.
Izstrādājuma un tā funkciju apraksts
Ņemiet vērā attēlus lietošanas pamācības sākuma daļā.
Paredzētais pielietojums
Mērinstruments ir paredzēts līmeņisko un statenisko līniju iezīmēšanai un pārbaudei.
Mērinstruments ir paredzēts lietošanai telpās.
Attēlotās sastāvdaļas
Attēloto sastāvdaļu numerācija sakrīt ar numuriem mērinstrumenta attēlā, kas sniegts grafiskajā lapā.
(1) Adaptera plāksnes 1/4" stiprinājuma vītne (2) Skrūve adaptera plāksnes precīzai regulēšanai (3) Adaptera plāksne (4) Ieslēdzējs/izslēdzējs (5) Lāzera stara izvadlūka
244 | Latviešu
(6) Statīvs (7) Lāzera skatbrilles (8) Statīva stiprinājuma 1/4" vītne (9) Bateriju nodalījuma vāciņš
(10) Lāzera brīdinājuma uzlīme (11) Sērijas numurs (12) Bateriju nodalījuma vāciņa fiksators (13) Turētāja 1/4" skrūve (14) Turētāja fiksējošā skrūve (15) Skrūve turētāja stiprināšanai (16) Turētājs
a) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
Tehniskie parametri
| Krustliniju lāzers Quigo Green |
| Izstrādājuma numurs | 3 603 F63 C02 |
| Mazākais darbības tālumsA) | 12 m |
| Nivelēšanas precizitāteB)C) | ±0,6 mm/m |
| Pašizlīdzināšanās diapazons ±4° | |
| Nivelēšanas laiks ≤ 6 s | |
| Darba temperatūrā -5 °C ... +40 °C | |
| Glabāšanas temperatūrā -20 °C ... +70 °C | |
| Maks. darba augstums virs atskaites limenā 2000 m | |
| Maks. relativais gaisa mitrums 90% | |
| Piesārŋojuma pakāpe atbilstigi IEC 61010-1 2 | D) |
| Lāzera klase 2 | |
| Lāzera starojums 500-540 nm, < 5 mW | |
| C6 | 5 |
| Divergence 25 × 5 mrad (pilns lenkis) | |
1609 92A 64W|(11.12.2020) Bosch Power Tools
Krustlīniju lāzeris Quigo Green
Statīva stiprinājuma vītne 1/4"
Baterijas 2× 1,5V LR3 (AAA)
Minimālais darbības ilgumsB)
3 st.
Svars atbilstoši EPTA-Procedure 01:2014
- Krustlīniju lāzers 0,27 kg - Turētājs 0,2 kg
Izmērs (garums × platums × augstums) 65 × 65 × 65 mm
A) Nelabvēlīgos darba apstākļos (piemēram, tiešos saules staros) darbības tālums var samazināties. B) pie 20-25°C C) Norādītās vērtības attiecas uz normāliem un labvēlīgiem apkārtējās vides apstākļiem (piemēram, nav vibrāciju, nav miglas, nav dūmu, nav tiešu saules staru). Ja ir ievērojamas temperatūras svārstības, mērinstruments var darboties neprecīzi. D) Parasti ir vērojams tikai elektroniski nevadošs piesārņojums, taču dažkārt ir sagaidāma kondensācijas izraisītas pagaidu elektrovadītspējas parādīšanās.
Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs (11), kas atrodas uz tā marķējuma plāksnītes.
Montāža
Bateriju ievietošana/nomaina
Mērinstrumenta darbināšanai ieteicams izmantot sārma-mangāna baterijas.
Lai atvērtu bateriju nodalījuma vāciņu (9), pabīdiet fiksatoru (12) bultiņas virzienā un noņemiet vāciņu. Ievietojiet nodalījumā kopā ar mērinstrumentu piegādātās baterijas.
Ievērojiet pareizu bateriju pievienošanas polaritāti, kas attēlota bateriju nodalījumā.
Ja baterijas ir nolietojušās, lāzera staru veidotās līnijas dažas sekundes mirgo ātrā tempā.
Vienlaicīgi nomainiet visas nolietotās baterijas. Nomainai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību.
Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas. Ilgstošas uzglabāšanas laikā baterijas var korodēt vai izlādēties mērinstrumentā.
Lietošana
Uzsākot lietošanu
Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības. Nepakļaujiet instrumentu ļoti augstas vai ļoti zemas temperatūras iedarbībai un straujām temperatūras izmaiņām. Piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašīnā. Lielu temperatūras svārstību gadījumā pirms mērinstrumenta lietošanas nogaidiet, līdz tā temperatūra izlīdzinās ar apkārtējās vides temperatūru. Ekstremālu temperatūras vērtību vai strauju temperatūras izmaiņu iedarbība uz mērinstrumentu var nelabvēlīgi ietekmēt tā precizitāti. Sargājiet mērinstrumentu no stipriem triecieniem, neļaujiet tam krist. Mērinstrumenta bojājumi var nelabvēlīgi ietekmēt tā precizitāti. Ja mērinstruments ir saņēmis stipru triecienu vai kritienu, pārbaudiet tā precizitāti, savietojot lāzera stara veidotās līnijas ar kādu zināmu līmenisku vai statenisku atskaites līniju. Transportēšanas laikā izslēdziet mērinstrumentu. Izslēdzot mērinstrumentu, tiek fiksēts svārsta mezgls, kas spēcīgu svārstību iespaidā varētu tikt bojāts.
Ieslēgšana un izslēgšana
Lai ieslēgtu mērinstrumentu, pabīdiet ieslēdzēju (4) augšup. Tūlīt pēc mērinstrumenta ieslēgšanas no tā izvadlūkas (5) tiek izstaroti lāzera stari, kas veido lāzera līnijas.
Lai izslēgtu mērinstrumentu, pabīdiet ieslēdzēju (4) lejup, lāzera staru izvadlūkas (5) virzienā.
Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet. Lāzera stars var apžilbināt tuvumā esošas personas.
Automātiskā pašizlīdzināšanās
Novietojiet mērinstrumentu uz horizontāla, stingra pamata, nostipriniet to uz turētāja (16) vai uz statīva (6). Lai strādātu ar automātisko pašizlīdzināšanos, mērinstrumenta apakšējai virsmai jāatrodas horizontāli un statīva stiprinājumam (8) jābūt vērstam uz leju. Pēc ieslēgšanas automātiskās pašizlīdzināšanās sistēmas automātiski kompensē nolieci
pašizlīdzināšanās diapazonā ±4°. Pašizlīdzināšanās process ir noslēdzies, līdzko lāzera staru veidotās līnijas pārstāj mirgot.
Ja automātiskā pašizlīdzināšanās nav iespējama, piemēram, tad, ja mērinstrumenta apakšējās virsmas noliece no horizontāla stāvokļa pārsniedz 4° vai mērinstruments tiek brīvi turēts rokā, lāzera staru veidotās līnijas pastāvīgi mirgo lēnā tempā, un mērinstruments darbojas bez automātiskās pašizlīdzināšanās. Šādā gadījumā lāzera stari paliek ieslēgti un ir redzamas abas to veidotās krustiskās līnijas, taču tās vairs var nebūt savstarpēji stingri perpendikulāras. Lai nodrošinātu lāzera staru veidoto līniju savstarpējo perpendikularitāti, novietojiet mērinstrumentu tā, lai tas atrastos taisnā leņķī attiecībā pret sienu.
Ja mērinstruments ir saņēmis triecienu vai ir izmainījies tā stāvoklis, automātiski sāk darboties pašizlīdzināšanās funkcija, kompensējot tā stāvokļa izmaiņas. Tomēr, lai izvairītos no kļūdām, pēc mērinstrumenta atkārtotas pašizlīdzināšanās tā lāzera staru veidoto horizontālo vai vertikālo līniju stāvoklis jāpārbauda, salīdzinot tās ar kādu atskaites līniju.
Norādījumi darbam
Vienmēr veidojiet atzīmes uz lāzera stara veidotās līnijas viduslīnijas. Lāzera staru veidoto līniju platums mainās atkarībā no to projicēšanas attāluma.
Nostiprināšana, lietojot turētāju (attēls A)
Lietojot turētāju (16), mērinstrumentu var nostiprināt uz dažādiem priekšmetiem, kuru biezums vai diametrs ir no 10 līdz 60 mm, piemēram, uz vertikāliem vai horizontāliem dēļiem vai caurulēm.
Atskrūvējiet turētāja stiprinājuma skrūvi (15), novietojiet turētāju vajadzīgajā vietā un no jauna stingri pieskrūvējiet stiprinājuma skrūvi.
Novietojiet mērinstrumenta statīva stiprinājumu (8) uz turētāja 1/4" skrūves (13) un pieskrūvējiet mērinstrumentu pie turētāja, lietojot mērenu spēku. Nepieskrūvējiet mērinstrumentu pārāk stipri, jo tā var tikt bojāta tā vītne.
Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet turētāju. Šajā nolūkā atskrūvējiet turētāja fiksācijas skrūvi (14). Pārvietojiet mērinstrumentu horizontālā stāvoklī vajadzīgajā augstumā (tā, lai statīva stiprinājums (8) būtu vērsts uz leju). No jauna stingri pieskrūvējiet fiksējošo skrūvi.
Mērinstrumentu var nostiprināt uz turētāja, arī lietojot adaptera plāksni (3).
Darbs ar statīvu (papildpiederums)
Statīvs ir ierīce ar regulējamu augstumu, kas paredzēta mērinstrumenta stabilai nostiprināšanai. Novietojiet mērinstrumentu uz statīva tā, lai tā vītne (8) atrastos pret statīva (6) vai tirdzniecībā pieejama fotostatīva 1/4" stiprinājuma skrūvi. Stingri pieskrūvējiet mērinstrumentu ar statīva stiprinājuma skrūvi.
Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet statīvu.
Mērinstrumentu var nostiprināt uz statīva arī ar adaptera plāksnes (3) palīdzību.
Darbs ar adaptera plāksni (attēli B-C)
Adaptera plāksne (3) atvieglo mērinstrumenta precīzu izlīdzināšanu kādā atskaites punktā, ļaujot to ātri noņemt un nostiprināt.
Adaptera plāksni (3) var nostiprināt uz turētāja (16) vai uz statīva (6).
- Turētājam: novietojiet adaptera plāksnes 1/4" stiprinājuma vītni (1) uz turētāja skrūves (13) un nostipriniet adaptera plāksni uz turētāja, pievelkot skrūvi ar mērenu spēku.
Norāde: ja vēlaties izmainīt mērinstrumenta stāvokli, atskrūvējiet turētāja fiksējošo skrūvi (14). Griežot adaptera plāksni tad, ja turētāja fiksējošā skrūve nav atskrūvēta, adaptera plāksne var kļūt vaļīga un mērinstruments var nokrist.
- Statīvam: stingri ieskrūvējiet statīva fiksējošo skrūvi adaptera plāksnes 1/4" stiprinājuma vītnē (1).
Iespiediet mērinstrumentu adaptera plāksnē (3) tā, lai adaptera plāksnes fiksatori no divām pusēm tiktu nofiksēti mērinstrumenta izgriezumos.
Adaptera plāksni var nostiprināt mērinstrumenta apakšpusē, mugurpusē un augšpusē.
Pārbaudiet, vai mērinstruments ir stingri nostiprināts.
Nostiprinot adaptera plāksni mērinstrumenta mugurpusē, var regulēt tā augstumu, bet, nostiprinot adaptera plāksni mērinstrumenta augšpusē vai apakšpusē, var regulēt tā stāvokli sānu virzienā. Lai lāzera stara veidoto līniju savietotu ar atskaites punktu, grieziet adaptera plāksnes precīzās regulēšanas skrūvi (2).
Apkalpošana un apkope
Apkalpošana un tīrīšana
Uzturiet mērinstrumentu tīru.
Neiegremdējiet mērinstrumentu ūdenī vai citos šķidrumos.
Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet moduļa apkopei tīrīšanas līdzekļus vai šķīdinātājus.
Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūkas virsmas un sekojiet, lai uz tām neveidotos nosēdumi.
Klientu apkalpošanas dienests un konsultācijas par lietošanu
Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājuma remontu un apkalpošanu, kā arī par tā rezerves daļām.
Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē:
Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.
Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.
Latvijas Republika
Robert Bosch SIA
Bosch elektrinodeumentu servisa centrs
Mukulasai iela 97
LV-1004 Riga
Tālrunis: 67146262
Telefakss: 67146263
E-pasts: service-pt@lv.bosch.com
Papildu klientu apkalpošanas dienesta adreses skatiet šeit:
Atbilstoši Eiropas Savienības direktīvai 2012/19/ES, lietošanai nederīgie mērinstrumenti, kā arī, atbilstoši Eiropas Savienības direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
