INSTRUKCJA OBSŁUGI Quigo Green BOSCH

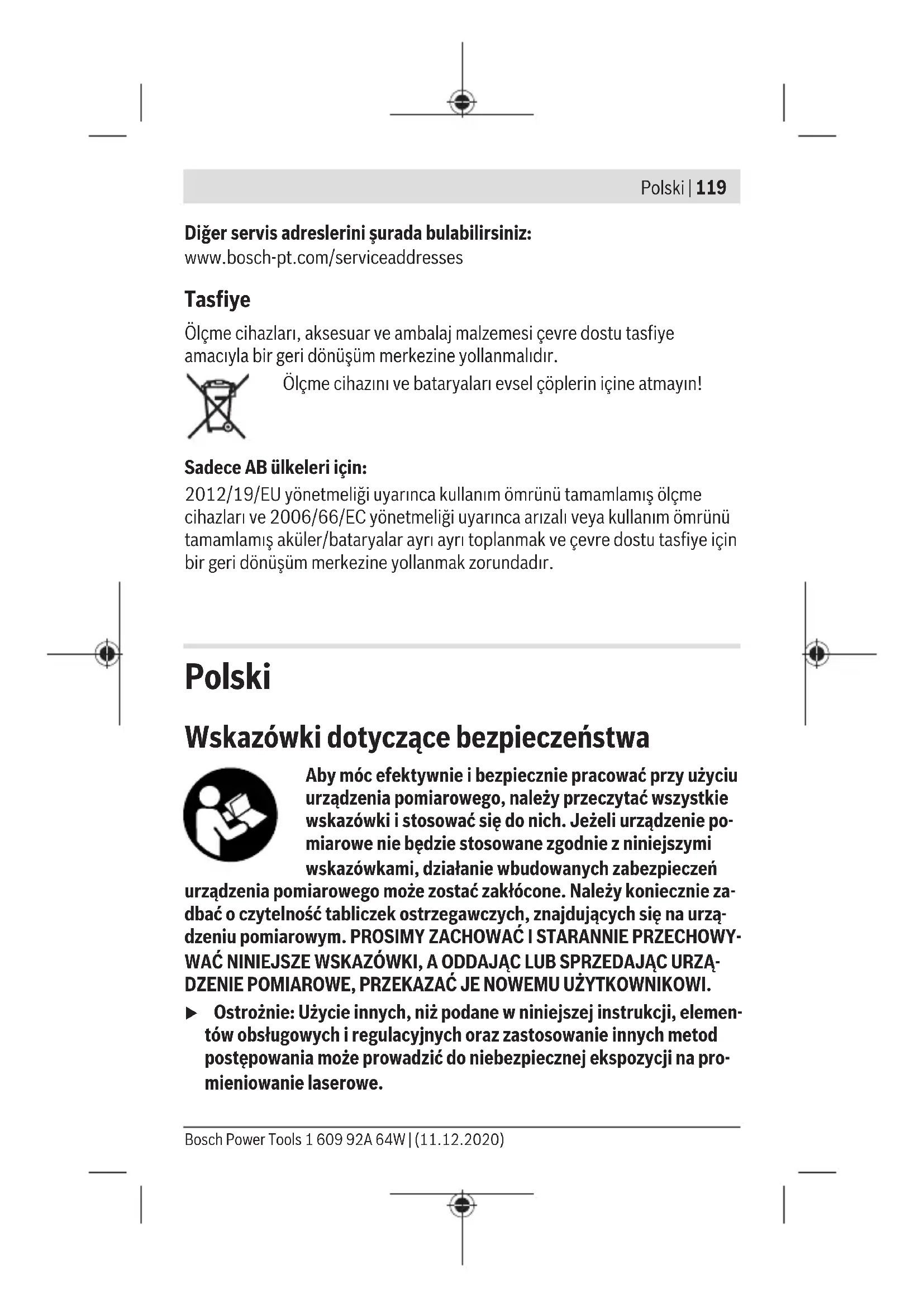

Karasoku Mahallesi 28028. Sokak No:20/A Merkez / ADANA Tel.: +903223599710 -3521379 Fax: +903223591323 E-mail: isiklar@isiklarelektrik.com 1 609 92A 64W | (11.12.2020) Bosch Power ToolsPolski | 119 Diğer servis adreslerini şurada bulabilirsiniz: www.bosch-pt.com/serviceaddresses Tasfiye Ölçme cihazları, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla bir geri dönüşüm merkezine yollanmalıdır. Ölçme cihazını ve bataryaları evsel çöplerin içine atmayın! Sadece AB ülkeleri için: 2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış ölçme cihazları ve 2006/66/EC yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/bataryalar ayrı ayrı toplanmak ve çevre dostu tasfiye için bir geri dönüşüm merkezine yollanmak zorundadır. Polski Wskazówki dotyczące bezpieczeństwa Aby móc efektywnie i bezpiecznie pracować przy użyciu urządzenia pomiarowego, należy przeczytać wszystkie wskazówki i stosować się do nich. Jeżeli urządzenie po- miarowe nie będzie stosowane zgodnie z niniejszymi wskazówkami, działanie wbudowanych zabezpieczeń urządzenia pomiarowego może zostać zakłócone. Należy koniecznie za- dbać o czytelność tabliczek ostrzegawczych, znajdujących się na urzą- dzeniu pomiarowym. PROSIMY ZACHOWAĆ I STARANNIE PRZECHOWY- WAĆ NINIEJSZE WSKAZÓWKI, A ODDAJĄC LUB SPRZEDAJĄC URZĄ- DZENIE POMIAROWE, PRZEKAZAĆ JE NOWEMU UŻYTKOWNIKOWI. u Ostrożnie: Użycie innych, niż podane w niniejszej instrukcji, elemen- tów obsługowych iregulacyjnych oraz zastosowanie innych metod postępowania może prowadzić do niebezpiecznej ekspozycji na pro- mieniowanie laserowe. Bosch Power Tools 1 609 92A 64W | (11.12.2020)120 | Polski u W zakres dostawy urządzenia pomiarowego wchodzi tabliczka ostrzegawcza lasera (na schemacie urządzenia pomiarowego znajdu- jącym się na stronie graficznej oznaczona jest ona numerem). u Jeżeli tabliczka ostrzegawcza lasera nie została napisana w języku polskim, zaleca się, aby jeszcze przed pierwszym uruchomieniem urządzenia nakleić na nią wchodzącą w zakres dostawy etykietę w ję- zyku polskim. Nie wolno kierować wiązki laserowej wstronę osób i zwierząt, nie wolno również samemu wpatrywać się w wiązkę ani w jej odbicie. Można w ten sposób spowodo- wać czyjeś oślepienie, wypadki lub uszkodzenie wzroku. u W przypadku gdy wiązka lasera zostanie skierowane na oko, należy zamknąć oczy i odsunąć głowę tak, aby znalazła się poza zasięgiem padania wiązki. u Nie wolno dokonywać żadnych zmian ani modyfikacji urządzenia la- serowego. u Nie należy używać okularów do pracy z laserem (osprzęt) jako okula- rów ochronnych. Okulary do pracy z laserem służą do łatwiejszej identy- fikacji wiązki lasera, nie chronią jednak przed promieniowaniem lasero- wym. u Nie należy używać okularów do pracy z laserem (osprzęt) jako okula- rów przeciwsłonecznych ani podczas prowadzenia samochodu. Oku- lary do pracy z laserem nie zapewniają całkowitej ochrony przed promie- niowaniem UV i utrudniają rozróżnianie kolorów. u Naprawę urządzenia pomiarowego należy zlecać wyłącznie wykwali- fikowanym fachowcom i wykonać ją tylko przy użyciu oryginalnych części zamiennych. Tylko w ten sposób zagwarantowane zostanie za- chowanie bezpieczeństwa urządzenia. u Nie wolno udostępniać laserowego urządzenia pomiarowego do użyt- kowania dzieciom pozostawionym bez nadzoru. Mogą one nieumyślnie oślepić inne osoby lub same siebie. u Nie należy stosować tego urządzenia pomiarowego w otoczeniu za- grożonym wybuchem, wktórym znajdują się łatwopalne ciecze, gazy lub pyły. W urządzeniu pomiarowym może dojść do utworzenia iskier, które mogą spowodować zapłon pyłów lub oparów. 1 609 92A 64W | (11.12.2020) Bosch Power ToolsPolski | 121 Nie należy umieszczać magnesu w pobliżu implantów oraz innych urządzeń medycznych, np. rozrusznika ser- ca lub pompy insulinowej. Magneswytwarza pole, które może zakłócić działanie implantów i urządzeń medycznych. u Urządzenie pomiarowe należy przechowywać z dala od magnetycz- nych nośników danych oraz urządzeń wrażliwych magnetycznie. Pod wpływem działania magnesów może dojść do nieodwracalnej utraty da- nych. Opis urządzenia i jego zastosowania Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsłu- gi. Użycie zgodne z przeznaczeniem Urządzenie pomiarowe przeznaczone jest do wyznaczania i wskazywania linii poziomych i pionowych. Urządzenie pomiarowe dostosowane jest do prac wewnątrz pomieszczeń. Przedstawione graficznie komponenty Numeracja przedstawionych komponentów odnosi się do schematu urzą- dzenia pomiarowego, znajdującego się na stronie graficznej. (1) Uchwyt 1/4" adaptera (2) Śruba do precyzyjnej regulacji adaptera (3) Adapter (4) Włącznik/wyłącznik (5) Otwór wyjściowy wiązki lasera (6) Statyw

(8) Przyłącze statywu 1/4" (9) Pokrywka wnęki na baterie (10) Tabliczka ostrzegawcza lasera (11) Numer seryjny (12) Blokada pokrywki wnęki na baterie Bosch Power Tools 1 609 92A 64W | (11.12.2020)122 | Polski (13) Śruba uchwytu 1/4" (14) Śruba ustalająca uchwytu (15) Śruba mocująca uchwytu (16) Uchwyt

Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment wyposaże- nia dodatkowego można znaleźć w naszym katalogu osprzętu. Dane techniczne Laser krzyżowy Quigo Green Numer katalogowy 3 603 F63 C02 Min. zasięg pracy

12m Dokładność niwelacyjna B)C) ±0,6mm/m Zakres automatycznej niwelacji ±4° Czas niwelacji ≤6s Temperatura robocza –5°C…+40°C Temperatura przechowywania –20°C…+70°C Maks. wysokość stosowania ponad wysoko- ścią referencyjną 2000m Wilgotność względna, maks. 90% Stopień zabrudzenia zgodnie z IEC61010-1 2

Rozbieżność 25×5mrad (kąt pełny) Przyłącze statywu 1/4" Baterie 2×1,5V LR3(AAA) Czas pracy min.

Waga zgodnie z EPTA-Procedure01:2014 – Laser krzyżowy 0,27kg – Uchwyt 0,2kg 1 609 92A 64W | (11.12.2020) Bosch Power ToolsPolski | 123 Laser krzyżowy Quigo Green Wymiary (długość× szerokość× wysokość) 65×65×65mm A) Zasięg pracy może się zmniejszyć przez niekorzystne warunki otoczenia (np. bez- pośrednie nasłonecznienie).

przy 20–25°C C) Podane wartości zakładają występowanie normalnych lub korzystnych warunków otoczenia (np. brak drgań, mgły, zadymienia lub bezpośredniego nasłonecznie- nia). W przypadku silnych wahań temperatury mogą wystąpić różnice w dokładno- ści. D) Występuje jedynie zabrudzenie nieprzewodzące, jednak od czasu do czasu okre- sowo należy spodziewać się zjawiska przewodzenia prądu spowodowanego kon- densacją. Do jednoznacznej identyfikacji urządzenia pomiarowego służy numer seryjny (11) po- dany na tabliczce znamionowej. Montaż Wkładanie/wymiana baterii Zaleca się eksploatację urządzenia pomiarowego przy użyciu baterii alkalicz- no-manganowych. Aby otworzyć pokrywkę wnęki na baterie(9) należy nacisnąć blokadę(12) w kierunku ukazanym strzałką i zdjąć pokrywkę. Do wnęki włożyć dołączone w zestawie baterie. Należy przy tym zwrócić uwagę na zachowanie prawidłowej biegunowości, zgodnej ze schematem umieszczonym wewnątrz wnęki. W przypadku niskiego poziomu naładowania baterii, linie laserowe migają przez parę sekund w szybkim rytmie. Baterie należy zawsze wymieniać w komplecie. Należy stosować tylko bate- rie tego samego producenta i o jednakowej pojemności. u Jeżeli urządzenie pomiarowe będzie przez dłuższy czas nieużywane, należy wyjąć z niego baterie. Baterie, które są przez dłuższy czas prze- chowywane w urządzeniu pomiarowym, mogą ulec korozji i samorozłado- waniu. Bosch Power Tools 1 609 92A 64W | (11.12.2020)124 | Polski Praca Uruchamianie u Urządzenie pomiarowe należy chronić przed wilgocią i bezpośrednim nasłonecznieniem. u Urządzenie pomiarowe należy chronić przed ekstremalnie wysokimi lub niskimi temperaturami, a także przed wahaniami temperatury. Nie należy go na przykład pozostawiać przez dłuższy czas w samocho- dzie. W sytuacjach, w których urządzenie pomiarowe poddane było więk- szym wahaniom temperatury, należy przed przystąpieniem do jego użyt- kowania odczekać, aż powróci ono do normalnej temperatury. Ekstremal- nie wysokie lub niskie temperatury, a także silne wahania temperatury mogą mieć negatywny wpływ na precyzję pomiaru. u Urządzenie pomiarowe należy chronić przed silnymi uderzeniami oraz przed upuszczeniem. Efektem uszkodzenia urządzenia pomiarowe- go mogą być niedokładne pomiary. Dlatego po każdym silnym uderzeniu lub upuszczeniu urządzenia należy wramach kontroli porównać linię lase- rową zwyznaczoną już wcześniej poziomą lub pionową linią odniesienia. u Urządzenie pomiarowe należy transportować w stanie wyłączonym. Wyłączenie powoduje automatyczną blokadę jednostki wahadłowej, któ- ra przy silniejszym ruchu mogłaby ulec uszkodzeniu. Włączanie/wyłączanie Aby włączyć urządzenie pomiarowe, należy przesunąć włącznik/ wyłącznik(4) do góry. Natychmiast po włączeniu urządzenie pomiarowe emituje linie laserowe z otworu wyjściowego(5). Aby wyłączyć urządzenie pomiarowe, należy przesunąć włącznik/ wyłącznik(4) do dołu, zasłaniając otwór wyjściowy(5). u Nie wolno zostawiać włączonego urządzenia pomiarowego bez nad- zoru, a po zakończeniu użytkowania należy je wyłączać. Wiązka lase- rowa może oślepić osoby postronne. Funkcja automatycznej niwelacji Ustawić urządzenie pomiarowe na poziomym, stabilnym podłożu, zamoco- wać je w uchwycie(16) lub na statywie(6). Aby móc korzystać z funkcji au- tomatycznej niwelacji, podstawa urządzenia pomiarowego musi znajdować się w pozycji poziomej, a przyłącze statywu(8) musi być skierowane do do- 1 609 92A 64W | (11.12.2020) Bosch Power ToolsPolski | 125 łu. Po włączeniu funkcja automatycznej niwelacji automatycznie kompensu- je nierówności podłoża w zakresie automatycznej niwelacji wynoszącym ±4°. Gdy linie laserowe przestają migać, oznacza to, że niwelacja jest skoń- czona. Jeżeli automatyczna niwelacja nie jest możliwa, na przykład w sytuacji, gdy podstawa urządzenia pomiarowego odbiega od poziomu o więcej niż4° lub gdy urządzenie pomiarowe trzymane jest w ręku, linie laserowe migają w wolnym rytmie, a urządzenie pomiarowe pracuje bez funkcji automatycznej niwelacji. Linie laserowe są nadal włączone, ale obie skrzyżowane linie nie przebiegają względem siebie pod kątem prostym. Chcąc zagwarantować, aby linie te przebiegały względem siebie pod kątem prostym, należy umie- ścić urządzenie pomiarowe prostopadle do ściany. Wstrząsy i zmiany położenia podczas pracy urządzenia pomiarowego są ni- welowane automatycznie. Aby uniknąć błędów w pomiarze, spowodowa- nych przemieszczeniem urządzenia pomiarowego, należy po przeprowadze- niu niwelacji skontrolować pozycję poziomej lub pionowej linii laserowej w odniesieniu do punktów referencyjnych. Wskazówki dotyczące pracy u Do zaznaczania należy używać zawsze tylko środka linii laserowej. Szerokość linii laserowej zmienia się w zależności od odległości. Montaż za pomocą uchwytu (zob.rys.A) Za pomocą uchwytu(16) urządzenie pomiarowe można mocować na róż- nych obiektach o grubości od 10 do 60mm, np. na pionowych lub pozio- mych deskach lub rurach. Odkręcić śrubę mocującą(15) uchwytu, umieścić uchwyt w żądanym miej- scu i ponownie dokręcić śrubę mocującą. Urządzenie pomiarowe z przyłączem do statywu(8) założyć na śrubę 1/4"(13) uchwytu i dokręcić z umiarkowaną siłą na uchwycie. Urządzenia pomiarowego nie należy dokręcać zbyt mocno, gdyż można spowodować je- go uszkodzenie. Przed włączeniem urządzenia pomiarowego, należy z grubsza wyregulować uchwyt. W tym celu poluzować śrubę ustalającą(14) uchwytu. Przesunąć ustawione w poziomie urządzenie pomiarowe na żądaną wysokość (z przyłą- czem statywu(8) skierowanym do dołu). Ponownie dokręcić śrubę ustalają- cą. Bosch Power Tools 1 609 92A 64W | (11.12.2020)126 | Polski Urządzenie pomiarowe można zamocować w uchwycie także za pomocą adaptera(3). Praca ze statywem (osprzęt) Aby zapewnić stabilną podstawę pomiaru z ustaloną wysokością, zaleca się użycie statywu. Urządzenie pomiarowe z przyłączem do statywu 1/4" (8) za- łożyć na gwint statywu (6) lub dowolnego statywu fotograficznego. Dokręcić urządzenie pomiarowe za pomocą śruby ustalającej statywu. Przed włączeniem urządzenia pomiarowego, należy z grubsza wyregulować statyw. Urządzenie pomiarowe można zamocować na statywie także za pomocą ad- aptera (3). Praca z adapterem (zob. rys.B–C) Adapter (3) ułatwia dokładne ustawienie urządzenia pomiarowego względe- m punktu referencyjnego i umożliwia szybkie mocowanie i zdejmowanie urządzenia pomiarowego. Adapter (3) można mocować w uchwycie(16) lub na statywie(6). – Uchwyt: Adapter z uchwytem 1/4"(1) założyć na śrubę uchwytu(13) i dokręcić z umiarkowaną siłą na uchwycie. Wskazówka: Poluzować śrubę ustalającą uchwytu(14) w razie koniecz- nej zmiany pozycji urządzenia pomiarowego. Obracanie adaptera bez uprzedniego poluzowania śruby ustalającej może spowodować poluzowa- nie się adaptera i osunięcie się urządzenia pomiarowego. – Statyw: Wkręcić śrubę ustalającą statywu w uchwyt 1/4" adaptera (1). Urządzenie pomiarowe wsunąć w adapter(3), aby blokady adaptera zasko- czyły w otworach znajdujących się po obu stronach urządzenia pomiarowe- go. Adapter można mocować na spodzie, z tyłu i u góry urządzenia pomiaro- wego. Skontrolować, czy urządzenie pomiarowe jest prawidłowo osadzone. Przy montażu adaptera z tyłu urządzenie pomiarowe można ustawić piono- wo, przy montażu u góry lub na spodzie – poziomo. Obrócić śrubę do precy- zyjnej regulacji adaptera(2), aby wyrównać linię laserową względem punktu referencyjnego. Okulary do pracy z laserem (osprzęt) Okulary do pracy z laserem odfiltrowują światło otoczenia. Dzięki temu wiąz- ka laserowa wydaje się jaśniejsza. 1 609 92A 64W | (11.12.2020) Bosch Power ToolsPolski | 127 Konserwacja i serwis Konserwacja i czyszczenie Urządzenie pomiarowe należy utrzymywać w czystości. Nie wolno zanurzać urządzenia pomiarowego w wodzie ani innych cieczach. Zanieczyszczenia należy usuwać za pomocą wilgotnej, miękkiej ściereczki. Nie stosować żadnych środków czyszczących ani rozpuszczalników. W szczególności należy regularnie czyścić płaszczyzny przy otworze wyjścio- wym wiązki laserowej, starannie usuwając kłaczki kurzu. Obsługa klienta oraz doradztwo dotyczące użytkowania Ze wszystkimi pytaniami, dotyczącymi naprawy ikonserwacji nabytego pro- duktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie py- tania związane z produktami firmy Bosch oraz ich osprzętem. Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych ko- nieczne jest podanie 10‑cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu. Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Jutrzenki 102/104 02-230 Warszawa Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online. Tel.: 22 7154450 Faks: 22 7154440 E-Mail: bsc@pl.bosch.com www.bosch-pt.pl Pozostałe adresy serwisów znajdują się na stronie: www.bosch-pt.com/serviceaddresses Bosch Power Tools 1 609 92A 64W | (11.12.2020)128 | Čeština Utylizacja odpadów Urządzenia pomiarowe, osprzęt i opakowanie należy doprowadzić do po- wtórnego przetworzenia zgodnie z przepisami ochrony środowiska. Nie wolno wyrzucać urządzeń pomiarowych ani baterii razem z odpadami z gospodarstwa domowego! Tylko dla krajów UE: Zgodnie z europejską dyrektywą 2012/19/UE niezdatne do użytku urządze- nia pomiarowe, a zgodnie z europejską dyrektywą 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osobno i doprowadzić do po- nownego przetworzenia zgodnie z przepisami ochrony środowiska. Čeština Bezpečnostní upozornění Aby byla zajištěna bezpečná aspolehlivá práce směřicím přístrojem, je nutné si přečíst adodržovat veškeré pokyny. Pokud se měřicí přístroj nepoužívá podle těchto pokynů, může to negativně ovlivnit ochranná opatření, která jsou integrovaná vměřicím přístroji. Nikdy nesmíte dopustit, aby byly výstražné štítky na měřicím přístroji nečitelné. TYTO POKYNY DOBŘE USCHOVEJTE, APOKUD BUDETE MĚŘICÍ PŘÍSTROJ PŘEDÁVAT DÁLE, PŘILOŽTE JE. u Pozor – pokud se používají jiná než zde uvedená ovládací nebo seřizovací zařízení nebo se provádějí jiné postupy, může to mít za následek vystavení nebezpečnému záření. u Měřicí přístroj se dodává svýstražným štítkem laseru (je označený na vyobrazení měřicího přístroje na stránce sobrázky). u Pokud není text výstražného štítku ve vašem národním jazyce, přelepte ho před prvním uvedením do provozu přiloženou nálepkou ve vašem jazyce. 1 609 92A 64W | (11.12.2020) Bosch Power ToolsČeština | 129 Laserový paprsek nemiřte proti osobám nebo zvířatům anedívejte se do přímého ani do odraženého laserového paprsku. Může to způsobit oslnění osob, nehody nebo poškození zraku. u Pokud laserový paprsek dopadne do oka, je třeba vědomě zavřít oči aokamžitě hlavou uhnout od paprsku. u Na laserovém zařízení neprovádějte žádné změny. u Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako ochranné brýle. Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením. u Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako sluneční brýle nebo vsilničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu azhoršují vnímání barev. u Měřicí přístroj svěřujte do opravy pouze kvalifikovaným odborným pracovníkům, kteří mají kdispozici originální náhradní díly. Tím bude zajištěno, že zůstane zachovaná bezpečnost měřicího přístroje. u Nedovolte dětem, aby používaly laserový měřicí přístroj bez dozoru. Mohly by neúmyslně oslnit jiné osoby nebo sebe. u Směřicím přístrojem nepracujte vprostředí snebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo hořlavý prach. Vměřícím přístroji mohou vznikat jiskry, které mohou způsobit vznícení prachu nebo výparů. Nedávejte magnet do blízkosti implantátů nebo jiných lékařských přístrojů, např. kardiostimulátoru nebo inzulinové pumpy. Magnet vytváří pole, které může negativně ovlivnit funkci implantátů nebo lékařských přístrojů. u Nedávejte měřicí přístroj do blízkosti magnetických datových nosičů amagneticky citlivých zařízení. Působením magnetů může dojít knevratným ztrátám dat. Popis výrobku avýkonu Řiďte se obrázky vpřední části návodu kobsluze. Bosch Power Tools 1 609 92A 64W | (11.12.2020)130 | Čeština Použití vsouladu surčeným účelem Měřicí přístroj je určený kzjišťování akontrole vodorovných asvislých linií. Měřicí přístroj je vhodný pro používání vinteriérech. Zobrazené součásti Číslování zobrazených komponent se vztahuje na zobrazení měřicího přístroje na obrázkové straně. (1) 1/4" závit adaptérové desky (2) Šroub jemného nastavení adaptérové desky (3) Adaptérová deska (4) Vypínač (5) Výstupní otvor laserového paprsku (6) Stativ
